HASZNÁLATI ÚTMUTATÓ HDC6347BG SAMSUNG

H PÁRAELSZÍVÖ - Használati utmutató

SK ODSAVAC PAR-Navod na pouzitie

Szivasi teljesitmény (m3/ora): 470

Hálozati feszültseg: 220-240V, 50 Hz

A motor teljesitményfelvetele: 1 × 230W

Légelvezetó csó atméröje (mm): 150

Egok: 2 × 20 W

HC6390BG - HC9390BG

HDC6390BG-HDC9390BG

Szivasi teljesitmény (m3/ora): 900

Hálozati feszültseg: 220-240V, 50 Hz

A motor teljesitményfelvetele: 1× 250W

Légelvezetó cso atméroje (mm): 150

Egok: 2 × 20 W

PARAELSZÍVÖ

HDC6147BX-HC6147BX

HDC9147BX - HC9147BX

Szivasi teljesitmény (m3/óra): 470
Hálozati feszültseg: 220-240V, 50 Hz
A motor teljesitményfelvetele: 1 x 230W
Légelvezető cső atméröje (mm): 150
Egők: 2 x 20 W

Szivasi teljesitmény (m3/óra): 900
Hálozati feszültseg: 220-240V, 50 Hz
A motor teljesitményfelvetele: 1 x 250 W
Légelvezető cső atméröje (mm): 150
Egők: 2 x 20 W

PARAELSZÍVÖ

HDC6247BX - HC6247BX

Szivasi teljesitmény (m3/óra): 470

Hálozati feszültseg: 220-240V, 50 Hz

A motor teljesitményfelvetele: 1 × 230W

Légelvezto cso atméroje (mm): 150

Egok: 2x20W

MAGYAR

H

ALTALANOSTUDNIVALOK

Kerjuk, olvassa at a keszulek hasznalatara es karbantartasara vonatkoz tudnivalokat es aBiztonsagi elorasokat. Tartsa meg ezt az utmutatot, ksobb is szuksge lehet ra. Ezt a paraelszivot ugy terveztuk, hogy bekotheto legyen szellozo kurtobe (legkivezetes a szabadba - 1B abra), hasznalhato legyen szurovel (legkeringtetesa helisiegen belul - 1A abra).

BIZTONSAGIELOIRASOK

Legyen nagyon ovatos, ha a paraelszivot nyilt langu (nem elektromos) tuzhellyel hasznalja egyutt. Az egeshez levego kell, es a paraelszivo elszivja a levego t belso terbol. A hasznalat helyen a nyomascsokkenes nem haladhatja meg a 4 Pascal (4x10-5 bar) erteket. A helyiseg szellozesenek megfeleonek kell lennie az elszivoBiztonsagos mukodtetesehez. Tartsa be a helyi elorasokat arra vonatkozan is, hogy megengedett-e a szabadba torteno legkivezetes.

Mielott a keszuleket az elektromos halozathoz csatlakoztatna:

• ellenörizze az adattablán (melyet a készülék besejében talál), hogy a készülék muködtétsehez szükséges feszültség megegyezik-e a muködtétés helyen rendelkezésre allo halózati feszültség értékövel, valamint ellőrizable a csatlakozó típusát is. Kétseg eseten forduljon szakképzett villanyszerelöhöz.
• Ha sérult a halózati gezeték, ki kell cserénlni. A cseréhez kizárolag gyári kabelt hasznaljon. Az ügyfélszolgálatnal érdeklödhet, hogy a cseréhez a kabel hol szerezheto be.

FIGYELMEZTETES!

Bizonyos körulmények kozott minded elektromos berendezés veszely forása lehet.

A) Ne Ellenorizze a szuro allapotat hasznalat kozben.
B) Ne erintse meg az egoket es az egok kornyezetét akkor, amikor hasznalja a vilagitast, es meg egy jo ideig utana se.
C) Nem szabad flambirozni olyan tuzhelyen, amely folott paraelszivo van.
D) Kerülje el a nyilt lang hasznalatat, mert kurositja a szuroket, emellett tuzveszelyt is jelent.
E) Sutéskor folyamatosan Ellenörizze a sutés folyamatat, nehogy az olaj tulhevüljön, mertulhevült olaj konnyen tüzet foghat.
F) Húzza ki a keszülék halózati csatlakozóját a konnektorból, mielottbarmíféle karbantartásimüveletet végezne rajta.
G) Kisgyermekek, és a teteikért nem felelos felnöttek ne hasznalják a keszüléket felügyelet nélkül.
H) Vigyázzon, hogy gyerekek ne játsszanak a keszülékkel.

I) Ha a páraelszívôt nyǐlt lángú (gáz vagy egyéb) tūzhellyel használja, gondoskodjon a helyiség megfelelo szellózséseról.
L) Tüzveszélyt idezhet elo, ha a tiszit Ist nem a megfelemo don, az utmutatas yerint vegzi.
M) A keszüléket kulön konnektorhoz csatlakoztassa, ne hasznaljon elosztó a csatlakoztatáshoz, mert tuzveszélyt

okozhat.

N) Ne hasznalja az elszivot, ha az edenyben langot hasznal, mert tuzet okozhat.
O) Ne muködtesse, és ne érintse meg a készüléket nedves, vizes kézzel, mert áramütés érheti.
P) Ne hasznaljon vegyszereket a keszuluk tisztitasahoz.

Ez a keszülk megfelel az elektromos es elektronikus eszközok hulladékkelezésöról szólo EC/2002/96 europai irányelvnek (WEEE). Ha az elettartama végén a keszüléket a megfelelo modon dobja ki, ovhatja környezetét és ezzel az emberek egészsegét.

A keszülken es a hasznalati utmutatoban felttendett athuzott kerekes kuka azt jelenti, hogy a keszülket az elettartama vgen nim szabad a haztartasi szemétbe dobni, hanem az elektronikus hulladekok legkozelebbi gyujtohelyen kell leadni. Kerjuk, kovesse a helyi elorasokat, amkor az elhasznalodott keszülket kidobja. Lepjen kapcsolatba a termek forgalmazojaval, vagy az illetékes allami szerveknel erdeklodjon afelol, hogy hol lehet a termeket leadni ujrahasznositasra.

ÜZEMBE HELYEZÉSI UTMUTATÁS

A keszülk elektramos csatlakoztatásat és üzembehelyezését szakember végezze.

- Elektromos bekotés:

A termek keteres kabellel keszult, vigyazzunk, hogy az egyik huzalt se kossuk a foldvezetekbe.

A halózatra való bekötesnel vegyük figyelembe a huzalok szinét:

BARNA = L fázis

KÉK = N nullafázis

Amennyiben a termeken nincs csatlakozó, szereljunk rá egy, a feltüntetett muszaki adatoknak megfelelo szabályos villásdugót.

Amennyiben a terméken van csatlakozó, akkor az elszívót úgy kell felszerelni, hogy a csatlakozó elérhetó helyen legyen.

Ha a keszüléket kozvetlenül kötjuk a halózatra, akkor iktassunk be a keszülék és a halózat koze egy legalább 3mm-es, az aramerösségnek és az érvényes normáknek megfelelo kapcsolét.

A fozolap fozeshez hasznalt edenyeket tarto feluete es a konyhai elszivo also resze kozott minimum 65 cm tavolsagnak keill lennie. Ha ket vagy tobb elfezeto csovet kell osszeserehnunk, akkor az also csovet illesszuk a felso belsejebe. Az elszivo csovet nevezessuk olyan kemenybe, amelyben meleg levego aramlik, vagy amely nem villannyal mukodberendezes egestermeket gezeti el. A szereles megkonnyitesehez az osszesereles megkezdese elott tavalitsuk el a zsirszurot/ zsirszuroket (5 abra).

• Amennyiben a keszüléket konyhai szagelszivókent szereli fel, gondoskodjon kéménynilásrol.

Tanacsos a levegokimeneti cso atmerojev mel megegyezo atmeroju levegoelvezeto csovet hasznalni. Az atmerocsokkentes csokkenti a termek teljesitmenyet, es noveli a zajossagat.

Felszerelés a falra

A 2. abrán jerölt távolságra fürjon lyukakat a falba. Erositse az elszivó t a falho, álltsa vizszintesre, és igazítsa a szomszédos

konyhaszekrény elementkhez. Ha这点 az illesztés, húzza meg erösen a „A" jelú csavarokat (4. ábra). A rogzítéshez használt csavarokat és Dübeleket a fal anyaganak (vasbeton, gipszkarton, stb) megfeleloen valassza meg. Ha a készülékkel együtt csavarok és Dübelek is vannak a csomagban, felhasznalás elott ellenorizze, hogy megfeleloek-e ahhoz a falhoz, amire a készüléket fel kivanja szereñni.

- Az esztétikus teleszkóp rendszerü csöburkolat felszerelése

óvatosan fogja meg a burkolólemezt, Nehogy megkarcolja. Használjon kesztyút a védófélia lehúzáshoz (7. ábra).

Vezesse az elektromos gezetetak a burkolaton belül. Ha légkiezetés vagy külso motoros páraelszivot vásárolt, késztse elo a légelvezétésr szolgálo nyilást. Allitsa be a felsö burkoló elem rögzitó kerétének a szelessegét (3. ábra). Erösítse a keretet a falhoz az „A“ jelú csavarokkal (3. ábra) oly módon, hogy a megfelelo távolságra legyen a plafontól (2. ábra), és pontosan az elszívo közepéhez igazodjon. Csatlakoztassa a „C“ jelú karimát a készülék légelvezetö nyilásához egy csatlakoztató csödarabbal (4. ábra).

Illesse a felso csovet az also csore. Erositse az also csovet a keszulekhez a '' jelcucsavarokkal (4. abra), es huzza fel a felso csovet egeszen a rogzito keretig, es rogzitse a '' jelcucsavarokkal (3. abra).

Ha at akarja alakitani az elszivot kéménye kothetó típsból szürös típussá, szerezzen be a markakereskedötól aktísvén szüröt, majd kövesse az alábbi utmutatást.

- Szuróváltozat

Ugyanugy szerelje fel a keszuléket es a csoburkolatot, mint az elozoekben leirt legelvezeto kurtobe kothetovaltozatnal. A szuro beszereléshez olvassa el a beszerelési egységhez mellekelt utmutatast. Ha a kszulek nem rendelkezik beszerelési egységgel a szenszuros mukodtetashez, rendelje meg a markakereskedtol. A szenszuroket az elszivo belsejiben az elszivo egysegnel kell beszerelni (6.abra).

HASZNÁLAT ES KARBANTARTÁS

• Mielott barmilyen etel fozésébe belekezdene, tanácsos bekapcsolni a keszüléket. A szennyezett levego teljes kiszelloztetése erdekében a fozés végét kovetöen ajánlatos meg 15 percig bekapcsolva hagyni az elszivot. Az elszivó tökeletes muködtetése megfelelo és folyamatos karbantartast igenyel. Különös figyelmet kell forditani a zsir- és az aktiv szénSZürőre.
  A zsirszuro megkoti a levegoben levo zsirsemcseket, melyek a hasznalattol fuggoen idovel eltomitik a keszuleket.
• A tuzveszely elkerulése erdekében legalabb 2 havonta semleges folyékony mosózeres vizben vagy mosogatogepben alacsony homérsekeleten, rovid programon mossa el azsirszürkot. A tiszitáshoz ne hasznaljon surolószereket.
  -A panelek szine tobbszöri mosás után megvaltozhat. Ez nem jogosít fel a termek esetleges visszacserélsére. A szúrócseré és -tisztitársa vomatkozo utasitások be nem tartása akár a zsírszúro kigyulladását is eredményezheti.
• Az aktiv szénszürök arra szolgálnak, hogy a környezetbe visszaforgatt levegot megtiszütsák. A szürök nem moshatok és nem regenerálhatók, és legalabb négyhavonta ki kell cserénlőket. Az aktiv szen telitodésé a keszülék hasznalatanak gyakoriságától, az telek fajtajatól és a zsírszürö tisztitásanak gyakoriságától fugg.
  Denaturalt szesszel vagy nem suroló hatásu folyékony mosószerrel átitatott vizes ruhéval tiszíttsa meg gyakran az

• A vilagítóberendezest fózes közbeni használatra tervezték, és nem a konyha általános, huzamos ideju megvilágítására. A huzamos ideju használat lényegesen lecsökkenti az égok átlag elettartamát.

A halogen égok cseréje (8.ábra)

A "B" jelu halogen egok cserejhez tavolitsa el a C' jelu takarouveget, es cserelje ki az egoket, azeredetivel megegyezo tipusuakra.

Figyelem: Ne fogja meg az égoket csupasz kézzell

A 9. ábra jelzeseinek magyarázata:

A = Világítás

B = Kikapcsolva

C = l -es fokozat

D = -es fokozat

E=III-as fokozat

G=MUKKODES kijelzés

A GYARTO NEM VALLAL FELELOSSEGET OLYAN KARERT, AMIT A FENTI FIGYELMEZTETESEK BE NEM TARTASA OKOZ.

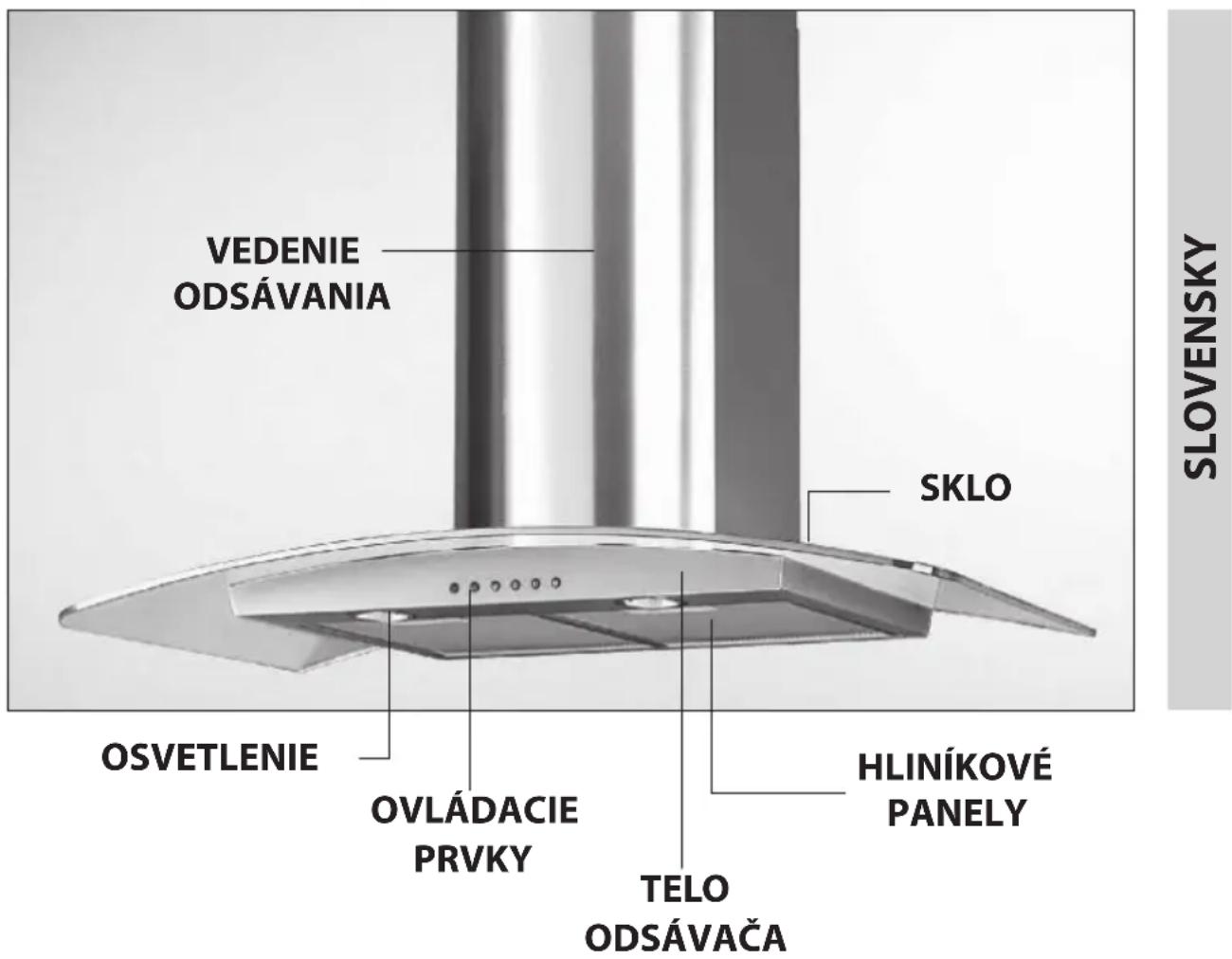

KOMÍNOVÍ ODSÁVAC

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

HC6347BG - HC9347BG

HDC6347BG-HDC9347BG

vykon odsavania (m3/hod.): 470

napatie: 220 - 240V 50Hz

prikon motora: 1 × 230 ~W

priemer odsavacieho potrubia (mm): 150

Ziarovsky: 2 × 20 W

HC6390BG - HC9390BG

HDC6390BG - HDC9390BG

vykon odsavania (m3/hod.): 900

napatie: 220 - 240V 50Hz

prikon motora: 1 × 250 ~W

priemer odsávacieho potrubia (mm): 150

Ziarovsky: 2 × 20 W

KOMÍNOVÍ ODSÁVAC

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX
