AD 7301 - Ventilátor ADLER - Ingyenes használati útmutató

Termék típusa	Asztali ventilátor
Márka	Adler
Modell	AD 7301
Lapát átmérője	15 cm
Névleges teljesítmény	15 W
Maximális teljesítmény	30 W
Tápellátás feszültsége	220-240 V ~ 50/60 Hz
Sebességek száma	2 (1-es és 2-es gomb)
Vízszintes oszcilláció	Igen
Függőleges döntés	Igen
Állítható magasság	Igen
Alap típusa	Stabil alap
Lapátvédelem	Első és hátsó rács
Tápellátás	Hálózati
Használat	Háztartási
Hozzávetőleges súly	1,5 kg
Tisztítás	A lapátok portalanítása nedves ruhával
Tárolás	Száraz hely
Tartozékok	Alap, rácsok, lapát, anyák

Gyakran ismételt kérdések - AD 7301 ADLER

Hogyan szereljem össze az Adler AD 7301 ventilátort?

Győződjön meg arról, hogy a készülék ki van húzva. Rögzítse a hátsó rácsot a motorblokkhoz az anyával. Helyezze a lapátot a rotor tengelyére, és húzza meg a lapát anyával. Pattintsa rá az elülső rácsot a hátsó rácsra a csuklós rögzítések segítségével. Szerelje fel az alapot a külső test rögzítésével a vezérlőpanel házához.

Hogyan tisztítsam a ventilátort?

Húzza ki a készüléket. Távolítsa el az elülső rácsot, majd a lapátot. Tisztítsa meg a lapátot nedves ruhával, és szárítsa meg. Törölje le a motorblokkot nedves ruhával, tisztítószer nélkül. Ne hagyja, hogy a motor részei elázzanak.

Tud a ventilátor oszcillálni?

Igen, a ventilátor rendelkezik vízszintes oszcilláció funkcióval. Aktiváláshoz nyomja meg a motorfej reteszelő gombját. Kikapcsoláshoz húzza fel a gombot.

Hány sebességgel rendelkezik a ventilátor?

Az AD 7301 modell 2 sebességet kínál, amelyek a vezérlőpanel 1-es és 2-es gombjain érhetők el.

Mekkora a ventilátor teljesítménye?

A névleges teljesítmény 15 W, a maximális teljesítmény 30 W. A készülék 220-240 V ~ 50/60 Hz feszültségen működik.

A ventilátor alkalmas gyermekek számára?

A készüléket 8 év feletti gyermekek felügyelet mellett használhatják. Gyermekek nem játszhatnak a készülékkel. A tisztítást 8 év alatti gyermekek nem végezhetik felügyelet nélkül.

Mit tegyek, ha a ventilátor nem működik?

Ellenőrizze, hogy a készülék be van dugva, és a bekapcsológomb be van nyomva. Ha a probléma továbbra is fennáll, ne javítsa meg saját maga. Vigye egy jóváhagyott szervizbe.

Használhatom a ventilátort a szabadban?

Nem, a ventilátor háztartási használatra készült, és nem szabad kitenni esőnek, napnak vagy magas páratartalomnak (fürdőszoba, nedves lakóautók).

Hogyan állítsam be a ventilátor magasságát?

A ventilátor rendelkezik magasságállítással. Lazítsa meg a gombot, állítsa be a kívánt magasságot, majd húzza meg a gombot.

Hol találom a teljes használati utasítást?

A teljes használati utasítás ingyenesen letölthető PDF formátumban a notice-facile.com weboldalon ehhez az Adler AD 7301 modellhez.

HASZNÁLATI ÚTMUTATÓ AD 7301 ADLER

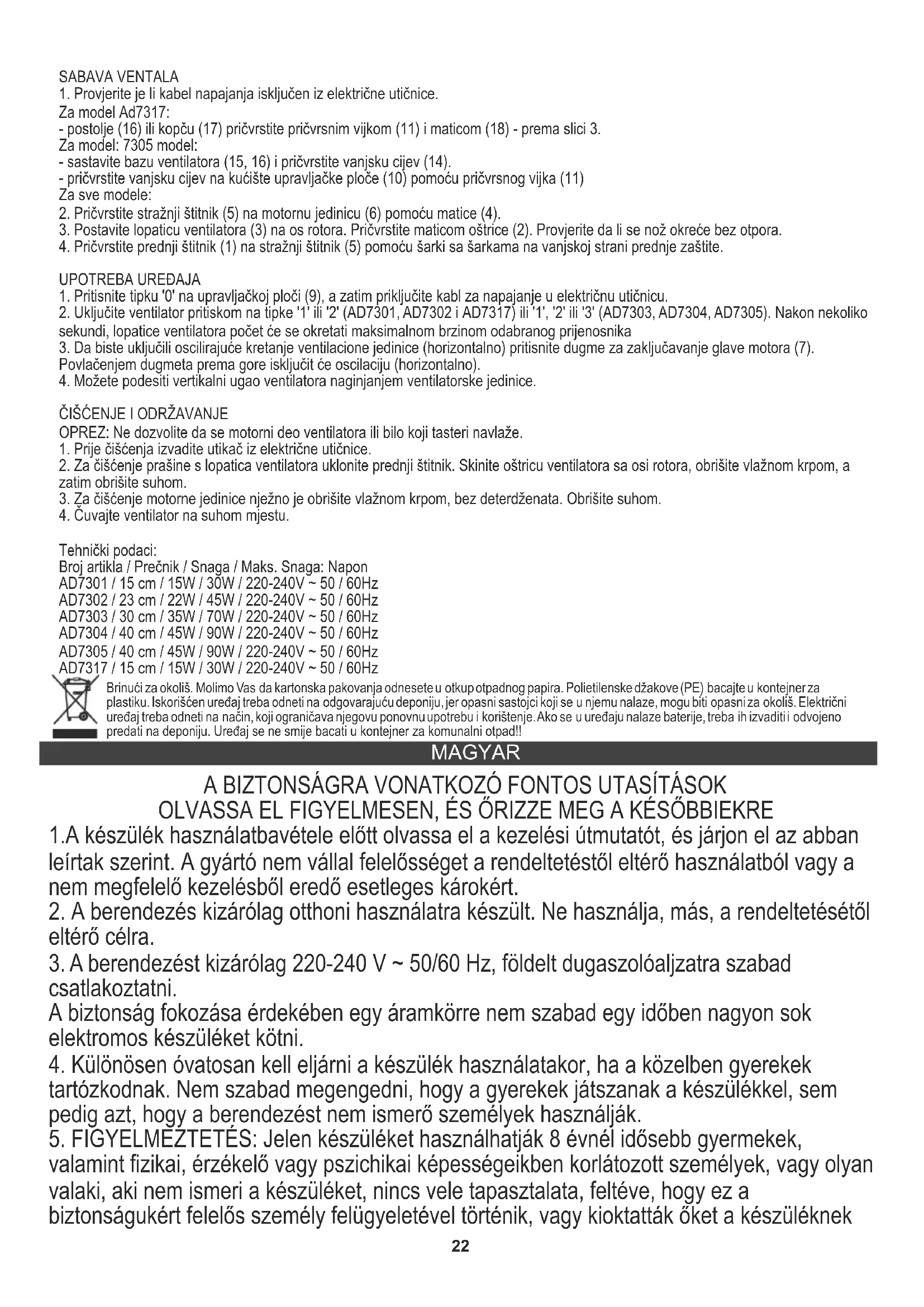

1. A készülék használatbavétele előtt olvassa el a kezelési útmutatót, és járjon el az abban leírtak szerint. A gyártó nem vállal felelősséget a rendeltetéstől eltérő használatból vagy a nem megfelelő kezelésből eredő esetleges károkért.
2. A berendezés kizárólag otthoni használatra készült. Ne használja más, a rendeltetésétől eltérő célra.
3. A berendezést kizárólag 220-240 V ~ 50/60 Hz, földelt dugaszolóaljzatra szabad csatlakoztatni. A biztonság fokozása érdekében egy áramkörre nem szabad egy időben nagyon sok elektromos készüléket kötni.
4. Különösen óvatosan kell eljárni a készülék használatakor, ha a közelben gyerekek tartózkodnak. Nem szabad megengedni, hogy a gyerekek játszanak a készülékkel, sem pedig azt, hogy a berendezést nem ismerő személyek használják.
5. FIGYELMEZTETÉS: Jelen készüléket használhatják 8 évnél idősebb gyermekek, valamint fizikai, érzékelő vagy pszichikai képességeikben korlátozott személyek, vagy olyan valaki, aki nem ismeri a készüléket, nincs vele tapasztalata, feltéve, hogy ez a biztonságukért felelős személy felügyeletével történik, vagy kioktatták őket a készüléknek

biztonságos használatára, és tudatában vannak a használatával járó veszélyeknek. A gyerekek nem játszhatnak a berendezéssel. A berendezést ne tisztítsák és ne tartsák karban gyerekek, esetleg csak akkor, ha 8 évnél idősebbek, és ezt felügyelettel teszik.

1. Használat után húzza ki a dugaszt a hálózati dugaszolóaljzatból úgy, hogy kézzel tartja a dugaszolóaljzatot. NE húzza a hálózati kábelnél fogva.
2. Ne merítse a kábelt, a dugaszt vagy az egész készüléket vízbe vagy más folyadékba. Ne tegye ki a készüléket az időjárás hatásainak (eső, napsütés stb.), és ne használja megnövekedett páratartalmú körülmények között (fürdőszoba, nedves kempingházak).
3. Időként ellenőrizze a hálózati kábel állapotát. Ha a hálózati kábel sérült, akkor a veszély megszüntetése érdekében azt erre specializált javítóműhelyben ki kell cseréltetni.
4. Ne használja a készüléket sérült hálózati kábellel, vagy ha azt leejtették, vagy bármilyen más módon megsérült, illetve rosszul működik. Ne javítsa önállóan a készüléket, mivel ez áramütés veszélyével jár. A sérült berendezést adja be megfelelő szervizbe ellenőrzésre vagy javításra. Bármilyen javítást kizárólag erre jogosult szerviz végezhet. A helytelenül végzett javítás komoly veszélyt jelenthet a használó számára.
5. A készüléket hideg, stabil, lapos felületre kell állítani, messze olyan konyhai készülékektől, amelyek felmelegedhetnek: pl. mikrosütőtől, gáztűzhelytől stb.
6. Ne használja a készüléket gyúlékony anyagok közelében.
7. A hálózati kábel nem lóghat az asztal szélén túl, vagy nem érhet forró felülethez.
8. Nem szabad felügyelet nélkül hagyni a bekapcsolt készüléket vagy tápegységet.
9. Plusz védelem érdekében ajánlott az elektromos áramkörbe 30 mA-t nem meghaladó névleges túláramra méretezett túláram-védőkapcsolót (RDC) kell beépíteni. Ezt villanyszerelőre kell bízni.
10. Védje az egység motorrészét a vízbe merüléstől.
11. Csak az eredeti felszerelést használja.
12. A készüléket csak a teljes telepítés után kapcsolja be. A részben összeszerelt és üzembe helyezett eszköz nem garantálja a biztonságos használatot és a megfelelő működést.

VIGYÁZAT: NE MŰKÖDTESSE A VENTILÁTORT ELSŐ ÉS HÁTSÓ FEDŐK NÉLKÜL.

1. Helyezze a ventilátort függönyöktől, függönyöktől és más tárgyaktól távol, amelyeket a működő ventilátor behúzhat.
2. Ne helyezzen semmilyen tárgyat a ventilátor fedeleibe. Ellenkező esetben személyi sérülésekhez vagy a készülék károsodásához vezethet.

FIGYELMEZTETÉS: A burkolat eltávolítása előtt ellenőrizze, hogy a ventilátor ki van-e húzva.

FIGYELMEZTETÉS: Soha ne vigye a készüléket bekapcsolt állapotban.

1. A készülék nem használható külső időzítővel vagy külön távirányító rendszerrel.

A KÉSZÜLÉK LEÍRÁSA (1. KÉP - AD7301, AD7302, AD7303, AD7304, 2. KÉP - AD7305, 3. KÉP - AD7317)

1 Elülső védőburkolat 2. Hüvely anya 3. Hüvely 4. Gyújtóvédő anyája 5. Gyújtóvédő 6. Motor motor 7. Motor motor zár 8. Tápkábel 9. A vezérlőpanel 10. Vezérlőpult ház 11. Rögzítőcsavar 12. Belső hordó 13. Magasság-állítás 14. Külső hordó 15. Alapvédő 16. Alap 17. Clip 18. Rögzítő anya

VENTILÁTOR ÖSSZESZERELÉSE

1. Ellenőrizze, hogy a tápkábel ki van-e húzva az elektromos aljzatból.

AD7317 modell esetén:

- Szerelje fel az alapot (16) vagy a kapcsot (17) a rögzítőcsavarral (11) és az anyával (18) - a 3. ábra szerint.

- Szerelje össze a ventilátor alját (15, 16) és rögzítse a külső hordót (14).

- Rögzítse a külső hordót a kezelőpanel házához (10) a rögzítő csavarral (11).

Minden modellnél:

1. Rögzítse a hátsó védőburkolatot (5) a motor egységhez (6) az anyával (4).
2. Helyezze a ventilátorlapátot (3) a forgórész tengelyére. Rögzítse a pengeanyával (2). Ellenőrizze, hogy a penge ellenállás nélkül forog-e.
3. Rögzítse az első védőburkolatot (1) a hátsó védőburkolathoz (5) az első védőburkolat külső oldalán lévő csuklóbilincsekkel.

A KÉSZÜLÉK HASZNÁLATA

1. Nyomja meg a „0” gombot a kezelőpanelen (9), majd dugja be a tápkábelt az elektromos aljzatba.
2. Kapcsolja be a ventilátort az '1' vagy '2' (AD7301, AD7302 és AD7317) vagy az '1', '2' vagy '3' (AD7303, AD7304, AD7305) gombok megnyomásával. Néhány másodperc múlva a ventilátorlapátok elkezdenek forogni a kiválasztott sebességfokozat maximális sebességén.
3. A ventilátor egység (vízszintes) oszcilláló mozgásának bekapcsolásához nyomja meg a motor fej reteszelő gombját (7). A gomb felfelé húzása kikapcsolja az oszcillációt (vízszintesen).
4. A ventilátor függőleges szögét a ventilátor egység döntésével állíthatja be.

TISZTÍTÁS ÉS KARBANTARTÁS

VIGYÁZAT: Ne engedje, hogy a ventilátor motorja vagy bármely gomb megnedvesedjen.

1. Tisztítás előtt vegye le a dugaszt az elektromos aljzatból.
2. A por megtisztításához a ventilátor lapátokról távolítsa el az első védőburkolatot. Távolítsa el a ventilátor lapátját a forgórész tengelyéről, nedves ruhával törölje le, majd törölje szárazra.
3. A motor egység tisztításához óvatosan törölje le nedves ruhával, tisztítószerek nélkül. Törölje szárazra.
4. Tárolja a ventilátort száraz helyen.

Műszaki adatok:

Cikkszám / Átmérő / Teljesítmény / Teljesítmény: Feszültség

AD7301 / 15 cm / 15W / 30W / 220-240V ~ 50/60Hz

AD7302 / 23 cm / 22W / 45W / 220-240V ~ 50/60Hz

AD7303 / 30 cm / 35W / 70W / 220-240V ~ 50/60Hz

AD7304 / 40 cm / 45W / 90W / 220-240V ~ 50/60Hz

AD7305 / 40 cm / 45W / 90W / 220-240V ~ 50/60Hz

AD7317 / 15 cm / 15W / 30W / 220-240V ~ 50/60Hz

A környezet védelme érdekében kérjük, külön gyűjtsük a karton dobozokat és műanyag zsákokat, és dobjuk őket a megfelelő hulladék közé. A használt készüléket a kijelölt gyűjtőhelyekre kell eljuttatni, mivel veszélyes elemeket és alkatrészeket tartalmazhat, amelyek hatással lehetnek a környezetre. Ne dobja a készüléket a közös szemétkosárba.
