HASZNÁLATI ÚTMUTATÓ BHS4100 BOSCH

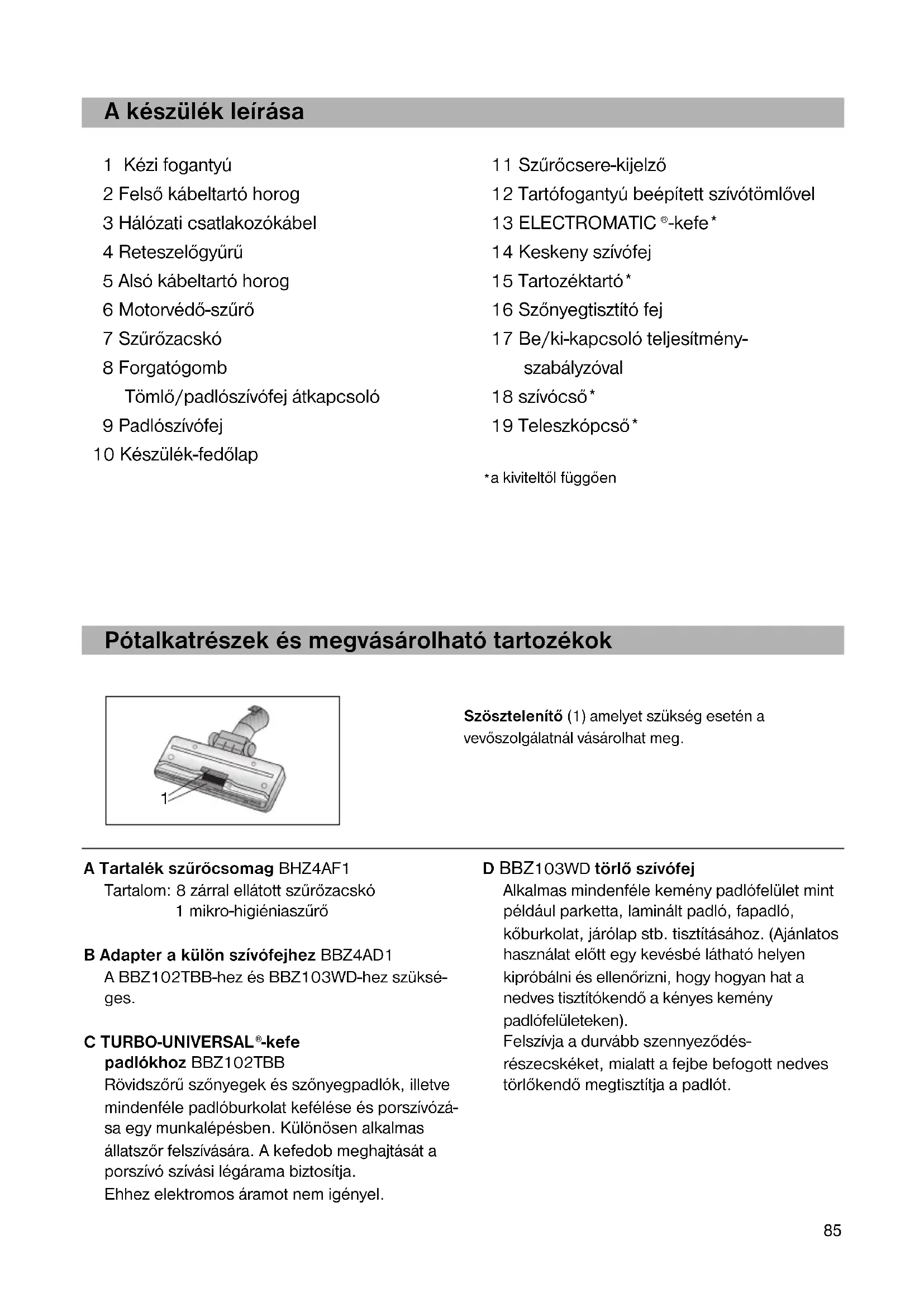

Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 8485 A készülék leírása Pótalkatrészek és megvásárolható tartozékok 1 Kézi fogantyú 2 Felső kábeltartó horog 3 Hálózati csatlakozókábel 4 Reteszelőgyűrű 5 Alsó kábeltartó horog 6 Motorvédő-szűrő 7 Szűrőzacskó 8 Forgatógomb Tömlő/padlószívófej átkapcsoló 9 Padlószívófej 10 Készülék-fedőlap 11 Szűrőcsere-kijelző 12 Tartófogantyú beépített szívótömlővel 13 ELECTROMATIC

-kefe* 14 Keskeny szívófej 15 Tartozéktartó* 16 Szőnyegtisztító fej 17 Be/ki-kapcsoló teljesítmény- szabályzóval 18 szívócső* 19 Teleszkópcső*

a kiviteltől függően A Tartalék szűrőcsomag BHZ4AF1 Tartalom: 8 zárral ellátott szűrőzacskó 1 mikro-higiéniaszűrő B Adapter a külön szívófejhez BBZ4AD1 A BBZ102TBB-hez és BBZ103WD-hez szüksé- ges. C TURBO-UNIVERSAL

-kefe padlókhoz BBZ102TBB Rövidszőrű szőnyegek és szőnyegpadlók, illetve mindenféle padlóburkolat kefélése és porszívózá- sa egy munkalépésben. Különösen alkalmas állatszőr felszívására. A kefedob meghajtását a porszívó szívási légárama biztosítja. Ehhez elektromos áramot nem igényel. Szösztelenítő (1) amelyet szükség esetén a vevőszolgálatnál vásárolhat meg. D BBZ103WD törlő szívófej Alkalmas mindenféle kemény padlófelület mint például parketta, laminált padló, fapadló, kőburkolat, járólap stb. tisztításához. (Ajánlatos használat előtt egy kevésbé látható helyen kipróbálni és ellenőrizni, hogy hogyan hat a nedves tisztítókendő a kényes kemény padlófelületeken). Felszívja a durvább szennyeződés- részecskéket, mialatt a fejbe befogott nedves törlőkendő megtisztítja a padlót.

Kérjük őrizze meg a használati utasítást. A porszívó továbbadásakor adja oda a használati utasítást is. Rendeltetésszerű használat Ez a porszívó nem ipari célokra, hanem csak a háztartásban történő alkalmazásra készült. A porszívót kizárólag a használati utasítás előírásainak megfelelően használja. A gyártó nem felel az olyan esetleges károkért, amelyek a nem rendeltetésszerű használat, vagy hibás kezelés következtében keletkeznek. Ezért feltétlenül tartsa be az alábbi utasításokat! A porszívót csak:

Eredeti szűrőzacskóval,

Eredeti pótalkatrészekkel, tartozékokkal vagy megvásárolható tartozékokkal használja A porszívó nem alkalmas:

Emberek vagy állatok leporszívózására

A következők felszívására: – mikroorganizmusok. – egészségre ártalmas, éles szélű, forró, vagy forrásban lévő anyagok – nedves, vagy folyékony anyagok – enyhén lobbanékony vagy robbanékony anyagok és gázok Biztonsági útmutató Ez a porszívó megfelel a technika mai állása szerint elfogadott szabályoknak és az ide vonatkozó biztonsági előírásoknak. Igazoljuk az alábbi európai irányelveknek való megfelelést: 89/336/EWG (változtatva: RL 91/263/EWG, 92/31/EWG és 93/68/EWG-vel). 73/23/EWG (változtatva: RL 93/68/EWG-vel).

A porszívót csak a típustábla szerint szabad csatlakoztatni és üzembe helyezni.

Soha ne dolgozzon szűrőzacskó nélkül. => A készülék megsérülhet!

Gyerekeknek a kefés porszívó használatát csak felügyelet mellett szabad megengedni.

Kerülje a csővel és a fúvókával történő szívást a fej közelében. => Sérülésveszély áll fenn!

Ne használja a hálózati csatlakozókábelt a porszívó emeléséhez/szállításához.

Több órán át tartó folyamatos üzemeltetés esetén a hálózati csatlakozókábelt tekerje le teljesen.

Ne a hálózati csatlakozókábelnél, hanem a dugós csatlakozónál fogva húzza ki a dugót, ha a készüléket a hálózatról le akarja választani.

A hálózati csatlakozókábelt ne húzza át éles széleken, és ne törje meg.

Még mielőtt bármilyen munkát végezne el a porszívón vagy a tartozékokon, húzza ki a hálózati csatlakozódugót.

Sérült porszívót ne helyezzen üzembe. Zavar esetén húzza ki a hálózati csatlakozódugót.

Javításokat és alkatrészcserét a porszívón csak felhatalmazott vevőszolgálat végezhet.

A porszívót védeni kell a szélsőséges időjárástól, a nedvességtől és a hőforrásoktól. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 8687

Ha nem porszívózik, kapcsolja ki a készüléket.

Az elhasználódott készülékeket azonnal használhatatlanná kell tenni, és azután a készüléket szakszerű ártalmatlanításra le kell adni.

A biztonság érdekében a porszívó túlmelegedés elleni védelemmel van ellátva. Ha eltömődés lép fel, és emiatt a készülék túlmelegszik, a gép automatikusan kikapcsol. Húzza ki a hálózati csatlakozódugót és bizonyosodjon meg arról, hogy a szívócső és a szívófej nincs-e eltömődve, illetve a szűrőt nem kell-e kicserélni. A zavar megszüntetése után legalább 1 órán át hagyja a készüléket lehűlni. Ezután a készülék ismét használható. Környezetvédelmi tudnivalók

Csomagolás A csomagolás védi a porszívót a szállítás során keletkező sérülésektől. A csomagolás környezetbarát anyagokból készült, és ezért újrafeldolgozásra alkalmas. A továbbiakban már nem szükséges csomagolóanyagot helyezze el a Zöld Pont újrahasznosítási rendszer gyűjtőhelyein.

A régi készülék A régi készülék még sok értékes anyagot tartalmaz. Ezért kiselejtezett készülékét adja le újrahasznosításra kereskedőjénél, vagy egy MÉH-telepen. Az aktuális szakszerű elhelyezési lehetőségekről érdeklődjön kereskedőjénél, vagy a helyi polgármesteri hivatalban.

Kérjük, hogy ügyeljen az alábbiakra A készüléket csak olyan dugaszoló aljzatra csatlakoztassa, amelyik legalább 16 A-es biztosítékkal van biztosítva! Ha biztosíték a készülék bekapcsolásakor egyszer leoldana, annak az lehet az oka, hogy egyidejűleg más nagy áramfelvételű elektromos készülék is ugyanarra az áramkörre lett csatlakoztatva. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 8788

Kérjük, hogy hajtsa ki a képes oldalt. Üzembehelyezés A változat* Kattintsa be a kézi fogantyút a szívócsövet/teleszkópcsövet. A kézi fogantyú eltávolításához nyomja meg a rögzítőgombot és húzza ki a kézi fogantyút a szívócsövet/teleszkópcsövet. Fordítsa a porszívó reteszelőgyűrűjét a pozícióba és a szívócsövet / teleszkópcsövet dugja a nyílásba. A gyűrű pozícióba történő elfordításával rögzítse a szívócsövet/teleszkópcsövet. A szívócsövet/teleszkópcsövet kivételéhez fordítsa újra a pozícióba, és húzza ki a szívócsövet/teleszkópcsövett. Dugja be a padlószívófejet a porszívóba. B változat* Fordítsa a porszívó reteszelőgyűrűjét a pozícióba és a kézi fogantyút dugja a nyílásba. A gyűrű pozícióba történő elfordításával rögzítse a kézi fogantyút. A kézi fogantyú kivételéhez fordítsa újra a pozícióba, és húzza ki a fogantyút. Dugja be a szívócsövet/teleszkópcsövet a készülékbe. Dugja össze a szívócsövet / teleszkópcsövet és a padlófúvókát. ELECTROMATIC

-kefe Ha az Ön készüléke egy ELECTROMATIC

kefével is el van látva, annak alkalmazási és karbantartási utasításait a mellékelt használati utasításban találja meg. ábra Nyomja meg a csúszókarmantyút a nyíl irányába a teleszkópcső kioldásához, és állítsa be a kívánt hosszúságra. ábra Fordítsa el az alsó kábeltartót majd vegye le a kábelt a felső kábeltartóról is. Dugja be a hálózati csatlakozódugót az aljzatba. ábra Kapcsolja be/ ki a porszívót a kapcsolóval. ábra A szívóerő beállítása a szabályzógomb elforgatásával lehetséges. Szívás ábra A padlószívófej beállítása: Szőnyegek és szőnyegpadlók => sima padlók => Porszívózás a szívótömlővel ábra a) Kapcsolja ki a készüléket. b) Oldja ki a forgatógombot a nyíl irányába történő lenyomással és állítsa a szívótömlő pozícióba. c) A nyíl irányába húzza ki a tömlő csatlakozócsonkot a tartóból.

ábra Dugja fel a tartozékot választás szerint a szívótömlőre vagy a szívócsövet / teleszkópcsövet. a) Keskeny szívófej Rések és sarkok tisztításához. b) Szőnyegtisztító fej Kárpitozott bútorok, függönyök stb. tisztításához. ábra a) Kapcsolja ki a készüléket. b) Dugja vissza a tömlő csatlakozócsonkját a tartóba. b) Oldja ki a forgatógombot a nyíl irányába történő lenyomással és fordítsa vissza a padlószívófej pozícióba. A munka után ábra Húzza ki a hálózati csatlakozódugót. Tekerje fel a kábelt a készülék alsó részén lévő kábeltartó horgokra. ábra a) Tároláshoz a készüléket a kézi fogantyúnál fogva felakaszthatja. b) A tartófogantyúnál fogva szállíthatja a készüléket. Szűrőcsere A szűrőzacskó cseréje Ha a szűrőcsere-kijelző sávja még a padlóról felemelt szívófej esetén is teljesen ki van töltve, a szűrőzacskót ki kell cserélni. ábra Nyissa fel a fedőlapot a nyíl irányába, vegye le a készülékről és tegye félre.

ábra A zárókapocsnál fogva húzza ki a szűrőzacskót, vegye ki majd tegye be az új szűrőzacskót.

Figyelem: a fedőlap csak behelyezett porzacskóval zárható le. Finom por-részecskék felszívása után (mint például gipsz, cement, stb.), a mikroszűrőt tisztítsa meg vagy cserélje ki. Ha a szűrőcsere-kijelző sáv a szűrő cseréje még mindig ki van töltve, előfordulhat, hogy a forgatógomb van eltömődve! ábra b) Oldja ki a forgatógombot a nyíl irányába történő lenyomással és ebben a pozícióban forgassa el a nyíllal. Vegye ki a forgatógombot és ütögesse oda b) Helyezze vissza a forgatógombot újra, és lenyomva fordítsa vissza a kívánt szívási pozícióba. A mikro-higiéniaszűrő cseréje Mikor kell kicserélni? Minden új papír csereszűrő-csomag megkezdésekor. ábra

Nyissa fel a fedőlapot (lásd: 11. ábra).

Húzza ki a szűrőtartót és hajtsa fel.

Távolítsa el a régi mikro-higiéniaszűrőt és helyezze be az új szűrőt.

Helyezze be a készülékbe a szűrőtartót, és zárja le a fedelet.

A Hepa-szűrő cseréje Ha az Ön készüléke egy Hepa-szűrővel van felszerelve, azt évente ki kell cserélni. ábra

Nyissa fel a fedőlapot (lásd: 11. ábra)

Vegye ki a régi Hepa-szűrőt a készülékből

Helyezze be a készülékbe a Hepa-szűrőt, és zárja le a fedelet. Ápolás

A porszívó minden tisztítása előtt a készüléket ki kell kapcsolni, és a hálózati csatlakozódugót ki kell húzni.

A porszívó és a műanyagból készült tartozékok ápolásához szokványos műanyagtisztítót lehet használni.

A tisztításhoz ne használjon üveg vagy általános tisztítószert. A porszívót soha ne tegye vízbe!

A porkamrát szükség esetén egy másik porszívóval ki lehet porszívózni, vagy egyszerűen egy száraz portörlővel / porecsettel meg lehet tisztítani. Műszaki változtatások joga fenntartva.
