GEBRUIKSAANWIJZING BHS4100 BOSCH

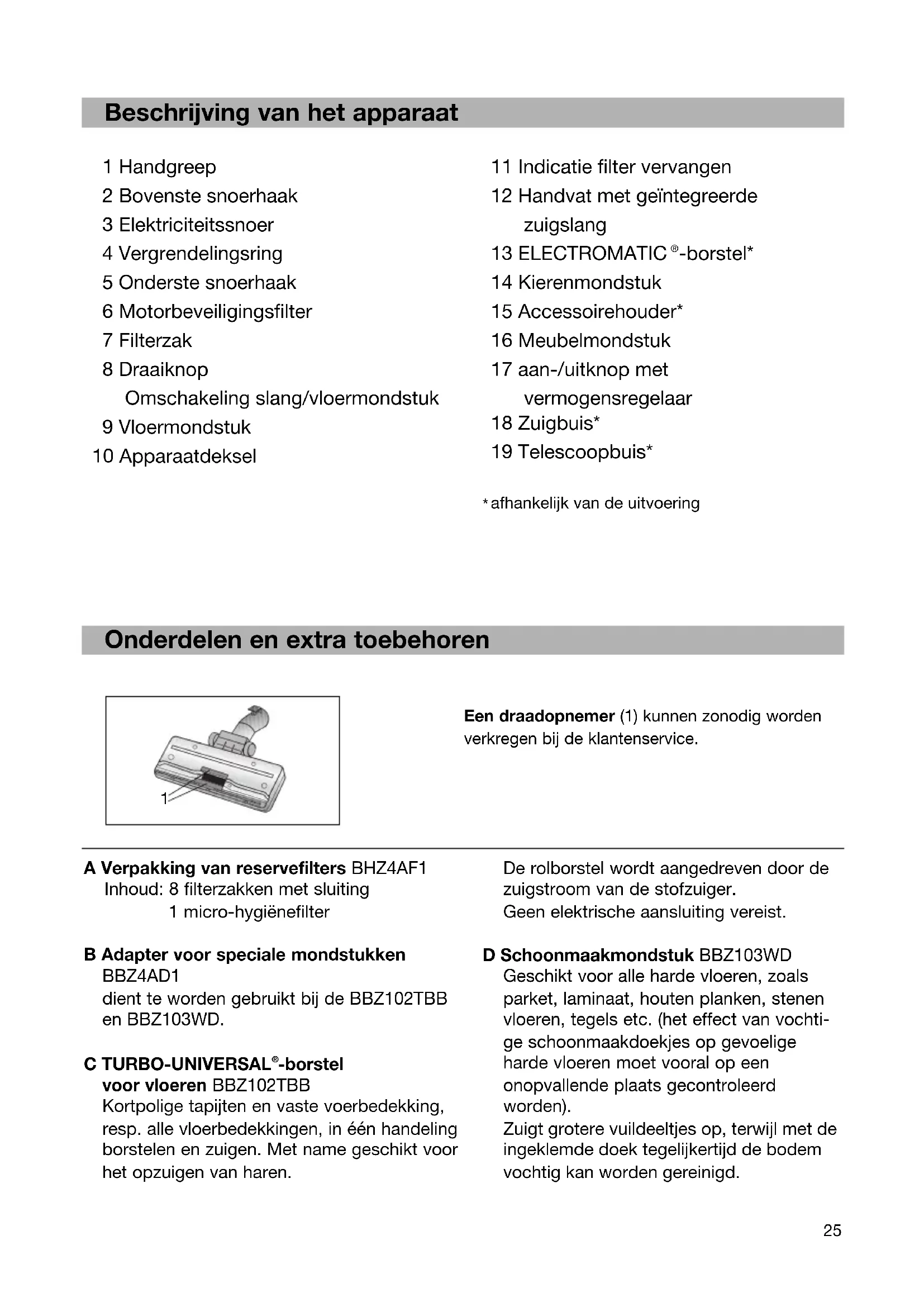

-borstel* 14 Kierenmondstuk 15 Accessoirehouder* 16 Meubelmondstuk 17 aan-/uitknop met vermogensregelaar 18 Zuigbuis* 19 Telescoopbuis*

afhankelijk van de uitvoering A Verpakking van reservefilters BHZ4AF1 Inhoud: 8 filterzakken met sluiting 1 micro-hygiënefilter B Adapter voor speciale mondstukken BBZ4AD1 dient te worden gebruikt bij de BBZ102TBB en BBZ103WD. C TURBO-UNIVERSAL

-borstel voor vloeren BBZ102TBB Kortpolige tapijten en vaste voerbedekking, resp. alle vloerbedekkingen, in één handeling borstelen en zuigen. Met name geschikt voor het opzuigen van haren. Een draadopnemer (1) kunnen zonodig worden verkregen bij de klantenservice. De rolborstel wordt aangedreven door de zuigstroom van de stofzuiger. Geen elektrische aansluiting vereist. D Schoonmaakmondstuk BBZ103WD Geschikt voor alle harde vloeren, zoals parket, laminaat, houten planken, stenen vloeren, tegels etc. (het effect van vochti- ge schoonmaakdoekjes op gevoelige harde vloeren moet vooral op een onopvallende plaats gecontroleerd worden). Zuigt grotere vuildeeltjes op, terwijl met de ingeklemde doek tegelijkertijd de bodem vochtig kan worden gereinigd.

De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger doorgeeft aan derden de gebruiksaanwijzing erbij voegen. Gebruik volgens de voorschriften Deze stofzuiger is alleen voor huishoudelijk en niet voor zakelijk gebruik bestemd. De stofzuiger uitsluitend gebruiken zoals aangegeven in deze gebruiksaanwijzing. De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat wanneer het apparaat niet volgens de voorschriften of op een verkeerde manier wordt gebruikt. Volg daarom beslist de volgende aanwijzingen op! De stofzuiger mag alleen maar worden gebruikt met:

de originele reserve-onderdelen, - accessoires of -extra toebehoren De stofzuiger is niet geschikt voor:

het schoonzuigen van mensen of dieren

het opzuigen van: - insecten - substanties die schadelijk voor de gezondheid, heet of gloeiend zijn, of scherpe randen hebben - vochtige of vloeibare stoffen - licht ontvlambare of explosieve stoffen en gassen Veiligheidsvoorschriften Deze stofzuiger voldoet aan de erkende regels van de techniek en de betreffende veiligheidsbepalingen. We bevestigen dat het apparaat voldoet aan de volgende Europese richtlijnen: 89/336/EWG (gewijzigd door RL 91/263/EWG, 92/31/EWG en 93/68/EWG). 73/23/EWG (gewijzigd door RL 93/68/EWG).

De stofzuiger alleen volgens het typeplaatje aansluiten en in gebruik nemen.

Nooit zuigen zonder filterzak. => het apparaat kan worden beschadigd!

Kinderen mogen de stofzuiger alleen onder toezicht gebruiken.

Vermijd het zuigen met mondstuk en buis in de nabijheid van het hoofd. => Er bestaat gevaar voor letsel!

Het elektriciteitssnoer niet voor het dragen/ transporteren van de stofzuiger gebruiken.

Bij gebruik van meerdere uren achter elkaar het elektriciteitssnoer volledig afwikkelen.

Niet aan het elektriciteitssnoer maar aan de stekker trekken om het apparaat van de stroom af te koppelen.

Het elektriciteitssnoer niet over scherpe randen trekken en niet bekneld laten raken.

Voor alle werkzaamheden aan de stofzuiger en accessoires de stekker uit het stopcontact halen.

De stofzuiger niet in gebruik nemen wanneer hij beschadigd is. In geval zich een storing voordoet de stekker uit het stopcontact halen.

stofzuiger uitvoeren en onderdelen vervangen.

De stofzuiger beschermen tegen externe weersomstandigheden, vochtigheid en warmtebronnen.

Wanneer er niet wordt gezogen het apparaat uitschakelen.

Versleten apparaten onmiddellijk onbruikbaar maken, het apparaat daarna op een verantwoorde wijze afvoeren.

Om veiligheidsredenen is de stofzuiger uitgerust met een beveiliging tegen oververhitting. Mocht er een blokkering optreden en het apparaat te heet worden, dan schakelt het automatisch uit. Trek de stekker uit het stopcontact en controleer of het mondstuk en de zuigbuis niet verstopt zijn en of het filter vervangen moet worden. Nadat de storing is opgeheven dient u het apparaat minstens 1 uur te laten afkoelen. Hierna kan het weer worden gebruikt. Instructies voor recycling

Verpakking De verpakking beschermt de stofzuiger tegen beschadiging tijdens het transport. Deze bestaat uit milieuvriendelijk materiaal en is daarom recyclebaar. Breng verpakkingsmateriaal dat u niet meer nodig heeft naar een verzamelplaats voor de verwerking van afval.

Oude apparaten Oude apparaten bevatten vaak nog waardevol materiaal. Geef daarom uw oude apparaat voor hergebruik af aan uw handelaar of een recyclecentrum. Informatie over actuele methoden van afvalverwijdering kunt u krijgen bij uw handelaar of uw gemeente.

Let op Als de zekering in de meterkast bij het inschakelen van het apparaat eenmaal wordt geactiveerd, dan kan dit worden veroorzaakt doordat er tegelijkertijd meerdere elektrische apparaten met hoge aansluitwaarde op hetzelfde stroomcircuit zijn aangesloten. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 2728

Gelieve de pagina’s met afbeeldingen uit te klappen! De stofzuiger in gebruik nemen Variant A* Handgreep inklikken in de zuigbuis/telescoopbuis. Voor het verwijderen van de handgreep op de instelknop drukken en de handgreep uit de zuigbuis/telescoopbuis trekken. Vergrendelingsring op de stofzuiger in de stand draaien en de zuigbuis/telescoopbuis in de opening steken. Vastzetten door de ring in de stand zuigbuis/telescoopbuis te draaien. Voor het verwijderen van de zuigbuis/telescoopbuis de ring weer in stand zetten en de zuigbuis/telescoopbuis naar buiten trekken. Vloermondstuk aanbrengen op de stofzuiger. Variant B* Vergrendelingsring op de stofzuiger in de stand draaien en de handgreep in de opening steken. Handgreep vastzetten door de ring in de stand te draaien. Voor het verwijderen van de handgreep de ring weer in de stand zetten en de handgreep naar buiten trekken. De zuigbuis/telescoopbuis op het apparaat steken. Het vloermondstuk en de zuigbuis/telescoopbuis in elkaar steken. ELECTROMATIC

-borstel Wanneer uw apparaat is uitgerust met een ELECTROMATIC

- borstel, vindt u de aanwijzingen voor het gebruik en het onderhoud in de meegeleverde gebruiksaanwijzing. Afbeelding Door in de richting van de pijl op de schuifmanchet te drukken de telescoopbuis ontgrendelen en instellen op de gewenste lengte. Afbeelding De onderste snoerhouder ontgrendelen door te draaien, het snoer uit de bovenste snoerhouder nemen. De stekker in het stopcontact steken. Afbeelding De stofzuiger met de knop in-/ uitschakelen. Afbeelding De zuigkracht instellen door aan de inductieregelaar te draaien. Zuigen Afbeelding Vloermondstuk instellen: tapijt en vaste vloerbedekking => gladde vloeren =>

Zuigen met de zuigslang Afbeelding a) Het apparaat uitschakelen. b) De draaiknop door te in de richting van de pijl drukken ontgrendelen en op de stand zuigslang instellen. c) Het aansluitstuk van de slang in de richting van de pijl uit de houder trekken. Afbeelding Toebehoren naar keuze op de zuigslang of de zuigbuis/telescoopbuis steken. a) Kierenmondstuk Voor het reinigen van plinten en hoeken. b) Meubelmondstuk Voor het reinigen van gestoffeerde meubels, gordijnen, enz. Afbeelding a) Het apparaat uitschakelen. b) Het aansluitstuk van de slang weer in de houder plaatsen. c) De draaiknop door in de richting van de pijl te drukken ontgrendelen en terugdraaien in de stand vloermondstuk. Na het werk Afbeelding De stekker uit het stopcontact halen. Het snoer om de snoerhaak aan de achterzijde van het apparaat wikkelen. Afbeelding a) Om het apparaat op te bergen, kan het worden opgehangen aan de handgreep. b) Het apparaat kan aan het handvat worden vervoerd.

Vervangen van het filter Filterzak vervangen Wordt terwijl het mondstuk van de vloer is opgetild de indicatie filter vervangen volledig weergegeven, dan dient de filterzak te worden vervangen. Afbeelding Het deksel in de richting van de pijl openen, van het apparaat nemen en wegleggen. Afbeelding De filterzak sluiten door aan de sluitstrip te trekken, vervolgens verwijderen en een nieuwe inbrengen.

Let op: het deksel sluit alleen wanneer de filterzak in de stofzuiger is geplaatst. Na het opzuigen van fijne stofdeeltjes (zoals gips en cement), het microfilter schoonmaken of vervangen. Wordt de indicatie filter vervangen nog steeds volledig weergegeven nadat het filter is vervangen, dan kan de draaiknop geblokkeerd zijn! Afbeelding a) De draaiknop door in de richting van de pijl te drukken ontgrendelen en met de pijl in de juiste stand draaien. Draaiknop verwijderen en uitkloppen b) De draaiknop weer terugplaatsen en hem, terwijl u hem ingedrukt houdt, terugdraaien in de gewenste zuigstand. Micro-hygiënefilter vervangen Wanneer vervang ik dit: bij elke nieuwe verpakking met papieren reservefilters.

Deksel openen (zie afbeelding 11).

Filterhouder naar buiten trekken en openklappen.

Het oude micro-hygiënefilter volgens de milieuvoorschriften afvoeren en een nieuw micro-hygiënefilter inbrengen.

De filterhouder in het apparaat plaatsen en het deksel sluiten. Hepa-filter vervangen Is uw apparaat uitgerust met een Hepa- filter, dan dient dit jaarlijks te worden vervangen. Afbeelding

Het deksel openen (zie afbeelding 11)

Het oude HEPA-filter uit het apparaat nemen

Het nieuwe filter plaatsen en het deksel sluiten.

Onderhoud Voordat de stofzuiger wordt gereinigd, dient hij te worden uitgeschakeld en moet de stekker uit het stopcontact worden gehaald.

De stofzuiger en accessoires van kunststof kunnen met een in de handel gebruikelijk middel voor het reinigen van kunststof worden onderhouden.

Geen schuurmiddel, glas- of allesreiniger gebruiken. De stofzuiger nooit in water houden.

Het stofcompartiment kan indien nodig met een tweede stofzuiger worden uitgezogen, of eenvoudig met een droge stofdoek of stofkwast worden schoongemaakt. Technische wijzigingen voorbehouden. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 3031 Beskrivelse Reservedele og ekstra tilbehør 1 Håndgreb 2 Øverste ledningsholder 3 Ledning 4 Låsering 5 Nederste ledningsholder 6 Motorbeskyttelsesfilter 7 Filterpose 8 Drejeknap Omstilling slange/gulvmundstykke 9 Gulvmundstykke 10 Støvrumslåg 11 Filterskiftsindikator 12 Bæregreb med integreret sugeslange 13 ELECTROMATIC
