HASZNÁLATI ÚTMUTATÓ Bravia KD65XD8577 SONY

Felhasználói útmutató

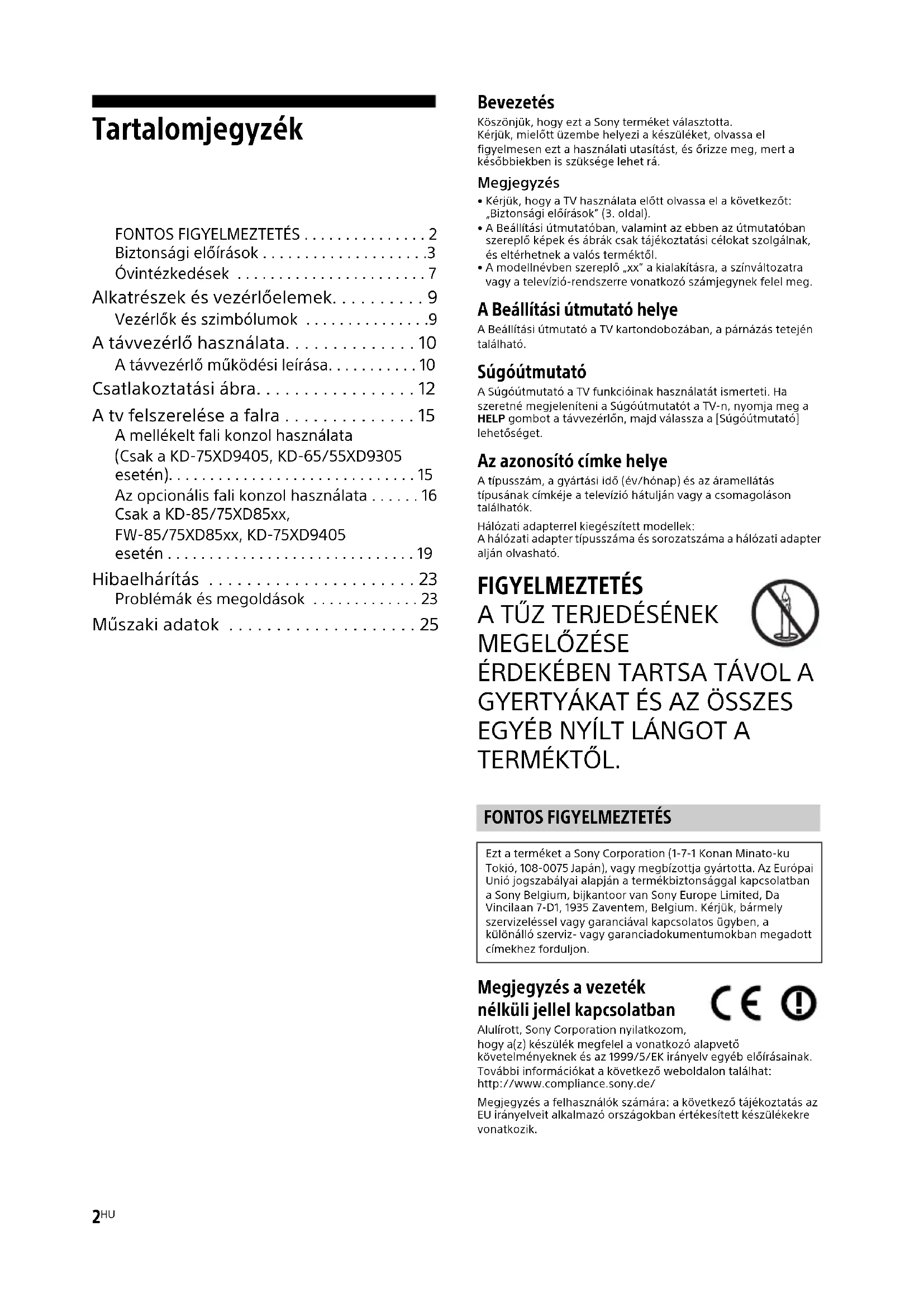

• Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Tartalomjegyzék FONTOS FIGYELMEZTETÉS p. 2
• Biztonsági előírások p. 3
• Óvintézkedések p. 7
• Alkatrészek és vezérlőelemek p. 9
• Vezérlők és szimbólumok p. 9
• A távvezérlő használata p. 10
• A távvezérlő működési leírása p. 10
• Csatlakoztatási ábra p. 12
• A tv felszerelése a falra p. 15
• A mellékelt fali konzol használata (Csak a KD-75XD9405, KD-65/55XD9305 esetén) p. 15
• Az opcionális fali konzol használata p. 16
• Csak a KD-85/75XD85xx, FW-85/75XD85xx, KD-75XD9405 esetén p. 19
• Hibaelhárítás p. 23
• Problémák és megoldások p. 23
• Műszaki adatok Bevezetés Köszönjük, hogy ezt a Sony terméket választotta. Kérjük, mielőtt üzembe helyezi a készüléket, olvassa el figyelmesen ezt a használati utasítást, és őrizze meg, mert a későbbiekben is szüksége lehet rá.Megjegyzés• Kérjük, hogy a TV használata előtt olvassa el a következőt: p. 25

Biztonsági előírások” (3. oldal).

• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.• A modellnévben szereplő „xx” a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg. A Beállítási útmutató helye A Beállítási útmutató a TV kartondobozában, a párnázás tetején található. Súgóútmutató A Súgóútmutató a TV funkcióinak használatát ismerteti. Ha szeretné megjeleníteni a Súgóútmutatót a TV-n, nyomja meg a HELP gombot a távvezérlőn, majd válassza a [Súgóútmutató] lehetőséget. Az azonosító címke helye A típusszám, a gyártási idő (év/hónap) és az áramellátás típusának címkéje a televízió hátulján vagy a csomagoláson találhatók.Hálózati adapterrel kiegészített modellek:A hálózati adapter típusszáma és sorozatszáma a hálózati adapter alján olvasható. FIGYELMEZTETÉS

GYERTYÁKAT ÉS AZ ÖSSZES

EGYÉB NYÍLT LÁNGOT A TERMÉKTŐL. Megjegyzés a vezeték nélküli jellel kapcsolatban Alulírott, Sony Corporation nyilatkozom, hogy a(z) készülék megfelel a vonatkozó alapvető követelményeknek és az 1999/5/EK irányelv egyéb előírásainak. További információkat a következő weboldalon találhat: http://www.compliance.sony.de/Megjegyzés a felhasználók számára: a következő tájékoztatás az EU irányelveit alkalmazó országokban értékesített készülékekre vonatkozik.

FONTOS FIGYELMEZTETÉS

Ezt a terméket a Sony Corporation (1-7-1 Konan Minato-ku Tokió, 108-0075 Japán), vagy megbízottja gyártotta. Az Európai Unió jogszabályai alapján a termékbiztonsággal kapcsolatban a Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgium. Kérjük, bármely szervizeléssel vagy garanciával kapcsolatos ügyben, a különálló szerviz- vagy garanciadokumentumokban megadott címekhez forduljon.HU

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\010COVTOC_HU.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) A vezeték nélküli tv-rendszer csak a következő országokban használható: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó Ez a készülék más, Európán kívüli országokban is használható. FIGYELMEZTETÉS Az elemeket ne tegye ki túlságosan magas hőmérsékletnek, például napfénynek, tűznek vagy hasonló hatásnak. Soha ne helyezze a televíziókészüléket instabil helyre. A televíziókészülék leeshet, és komoly személyi sérüléseket vagy halált okozhat. Sok sérülés (különösképp a gyermekek esetében) elkerülhető néhány egyszerű óvintézkedés betartásával, például: A televíziókészülék gyártója által ajánlott szekrényeket és állványokat használja. Csak olyan bútorokat használjon, amelyek lehetővé teszik a televíziókészülék biztonságos alátámasztását. Győződjön meg róla, hogy a tévékészülék nem lóg túl az alátámasztó bútor peremén. Ne helyezze a televíziókészüléket magas bútorokra (például magas szekrényekre vagy könyvespolcokra) mind a bútor, mind a televíziókészülék megfelelő rögzítése nélkül. Ne helyezzen a televíziókészülék és az alátámasztó bútor közé textilt vagy egyéb anyagokat. Magyarázza el gyermekeknek, hogy milyen veszélyekkel járhat, ha felmásznak a bútorra a televíziókészülék vezérlőinek eléréséhez. Abban az esetben is vegye figyelembe a fenti szempontokat, ha a meglévő televíziókészülékét megtartja és áthelyezi. Üzembe helyezés, beállítás Tűz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a tv-készüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja. Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.

• Helyezze a TV-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja.

• Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.

• A készülék falra szerelését szakemberrel végeztesse.

• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők: Mellékelt fali konzol (Csak a KD-75XD9405, KD-65/55XD9305 esetén) Fali konzol SU-WL450 (Csak a KD-65/55XD9305, KD-65/55XD85xx, FW-65/55XD85xx esetén)

• A fali konzolt a fali konzolhoz mellékelt csavarokkal rögzítse a TV-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a fali konzol csatlakozófelületétől mérve. A csavarok hossza és átmérője a fali konzol modelljétől függően különböző. A mellékelt csavarok helyett más csavarok használata a tv- készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja. Mellékelt fali konzol Csak a KD-75XD9405 esetén Csak a KD-65/55XD9305 esetén Kivéve a mellékelt fali konzolt Csak a KD-75XD9405, KD-65/55XD9305 esetén Kivéve KD-75XD9405, KD-65/55XD9305 Szállítás

• A készülék szállítása előtt szüntesse meg a készülék összes csatlakozását.

• Nagy méretű TV-készülék szállításához két vagy több (KD-85XD85xx esetén négy vagy több) személy szükséges.

• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD- képernyőre és a képernyőt körülvevő keretre. KD-85XD85xx Biztonsági előírások 13 mm Csavar (M6) Fali konzol A televízió hátsó fedele 7 mm Csavar (M6) Fali konzol A televízió hátsó fedele 8 mm - 12 mm Csavar (M6) Fali konzol 8 mm - 12 mm Csavar (M6) Fali konzol A televízió hátsó fedele4

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.

• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába. A felborulás megakadályozása KD-85/75/65XD85xx KD-75XD9405, KD-65/55XD9305 KD-55XD85xx 8 mm - 12 mm Csavar (nincs mellékelve) Kábel (nincs mellékelve) Csavar (korábban eltávolításra került) 8 mm - 12 mm M6 szemes csavar (nincs mellékelve) 18 mm vagy több Csavar (nincs mellékelve) Kábel (nincs mellékelve) 8 mm - 12 mm M6-os csavar (nincs mellékelve) Csavar (nincs mellékelve) Kábel (nincs mellékelve)HU

• Soha ne takarja el a készülék szellőzőnyílásait, illetve ne tegyen semmit a készülékbe.

• Az alábbi ábrán látható mértékű helyet hagyjon a készülék körül.

• Határozottan javasolt Sony fali konzol használata, a megfelelő szellőzés biztosítása érdekében. Falra szerelve Állványon történő használat esetén

• A megfelelő szellőzés biztosítása, és por vagy szennyeződés felhalmozódásának megelőzése érdekében: Ne üzemeltesse a készüléket a hátára vagy az oldalára fordítva. Ne üzemeltesse a készüléket zárt polcon, ágyra vagy takaróra helyezve, illetve szekrényben. Ne takarja le a készüléket függönnyel vagy hasonló textíliával, illetve újsággal vagy hasonló anyaggal. Ne üzemeltesse a készüléket az alábbi módokon. Hálózati csatlakozóvezeték A tűz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a hálózati csatlakozóvezetéket az alábbi utasításoknak megfelelően használja: Csak a Sony által gyártott hálózati csatlakozóvezetéket használjon, ne használja más gyártókét. Ütközésig tolja a csatlakozódugaszt a hálózati aljzatba. A tv-készüléket csak 220 V – 240 V-os váltóáramú hálózatról üzemeltesse. Egyéb vezetékek csatlakoztatása előtt, a biztonsága érdekében, mindig húzza ki a hálózati csatlakozóvezetéket. Ügyeljen rá, hogy lábai ne akadjanak a vezetékekbe. Húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból, mielőtt a készüléket áthelyezi vagy mozgatja azt. A hálózati csatlakozóvezetéket tartsa távol mindenféle hőforrástól. Rendszeresen húzza ki és tisztítsa meg alaposan a csatlakozódugaszt. Ha a dugasz beszennyeződik, az magába szívhatja a nedvességet, ami a szigetelési tulajdonságok romlásához vezethet, és ez tüzet okozhat. Megjegyzés

• A mellékelt hálózati csatlakozóvezetéket ne használja más készülékhez.

• A vezetéket nem szabad túlzott mértékben megszorítani, meghajlítani vagy megcsavarni. A belső érpár csupaszolódhat vagy elszakadhat.

• A hálózati csatlakozóvezetéket nem szabad átalakítani.

• Ne helyezzen semmilyen nehéz tárgyat a hálózati csatlakozóvezetékre.

• Kihúzásnál soha ne magát a vezetéket húzza, hanem a csatlakozódugaszt.

• Ügyeljen arra, hogy ne csatlakoztasson túl sok készüléket ugyanahhoz a hálózati aljzathoz.

• Soha ne használjon szakszerűtlenül felszerelt hálózati aljzatot. FIGYELMEZTETÉS A HÁLÓZATI CSATLAKOZÓRA VONATKOZÓAN (csak a hálózati adapterrel rendelkező modellekre vonatkozik) Figyelmeztetés A tűz és áramütés veszélyének csökkentése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek. A tűz vagy áramütés megelőzése érdekében ne tegyen a készülékre folyadékkal telt tárgyat, például vázát. A berendezést ne helyezze üzembe szűk helyeken, például könyvespolcon vagy hasonló szekrényben.

• A készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.

• A mellékelt hálózati csatlakozót és hálózati csatlakozóvezetéket használja.

• Ne használjon más hálózati csatlakozót. Ez meghibásodást okozhat.

• A hálózati csatlakozót könnyen elérhető hálózati aljzatra csatlakoztassa.

• A hálózati csatlakozóvezetéket ne csavarja a hálózati adapter köré. A belső vezető elszakadhat, és a médiavevő hibás működését okozhatja.

• Ne érintse nedves kézzel a hálózati csatlakozót.

• Ha a hálózati csatlakozó működésében rendellenességet tapasztal, azonnal válassza le a hálózati aljzatról.

• A készülék addig nincs áramtalanítva, amíg a hálózati aljzatra csatlakozik, akkor sem, ha magát a készüléket kikapcsolta.

• Mivel a hálózati csatlakozó a hosszú használat során felmelegszik, előfordulhat, hogy a kezével forrónak érzi. Tilos a készülék használata! Ne helyezze üzembe, és ne használja a tv-készüléket az alábbiakban felsorolt helyeken, környezetekben vagy alkalmakkor. Ellenkező esetben a készülék meghibásodhat, tüzet, áramütést, anyagi kárt vagy sérülést okozhat. Elhelyezés:

• Kültéren (közvetlen napsugárzásnak kitett helyen), tengerparton, hajón vagy más vízi járművön, járműben, egészségügyi intézményekben, instabil helyen, víz közelében, esőben, nedves vagy füstös környezetben tilos.

• Ha a televíziókészüléket egy nyilvános fürdő vagy termálvíz öltözőjében szerelik fel, a televíziókészüléket károsíthatja a levegőben megtalálható kén és más anyagok.

• A legjobb képminőség érdekében ne tegye ki a képernyőt közvetlen megvilágításnak vagy napfénynek.

• Kerülje a televíziókészülék hideg helyiségből meleg helyiségbe történő áthelyezését. A hirtelen hőmérséklet-változások páralecsapódást okozhatnak. Ez pedig a televíziókészüléken rossz minőségű képet vagy színeket okozhat. Ha ez bekövetkezne, hagyjon időt a párának a teljes elpárolgásra, mielőtt bekapcsolná a televíziókészüléket. 30 cm 10 cm 10 cm 10 cm Legalább ennyi helyet hagyjon a készülék körül. 30 cm 10 cm 10 cm Legalább ennyi helyet hagyjon a készülék körül. 6 cm A légáramlás gátolt. Fal Fal6

• Ne helyezze a TV-készüléket forró, párás vagy túlzottan poros környezetbe; ahol rovarok juthatnak a belsejébe; ahol rázkódásnak van kitéve, illetve gyúlékony anyagok (pl. gyertya stb.) közelébe. Ne tegye ki a tv-készüléket csepegő vagy fröccsenő víz hatásának, és ne helyezzen vízzel telt tárgyakat (pl. vázát) a tv-készülékre.

• Ne szerelje fel a televíziókészüléket párás vagy poros helyen, vagy olyan helyiségben, ahol olajos füst vagy gőz található a levegőben (főzőasztalok vagy párologtatók közelében). Ez tűzhöz, áramütéshez vagy a készülék elgörbüléséhez vezethet.

• A televíziókészüléket ne állítsa fel szélsőséges hőmérsékletnek, például közvetlen napsütésnek kitett helyen, fűtőtest vagy meleglevegő-befúvó közelében. Ilyen esetben a televíziókészülék túlmelegedhet, a burkolata deformálódhat és/ vagy a televíziókészülék meghibásodhat. Alkalom:

• Ne használja nedves kézzel, eltávolított készülékházzal; ne használja olyan kiegészítő berendezésekkel, amelyet a gyártó nem javasolt. Villámlással kísért vihar esetén húzza ki a készüléket a hálózati aljzatból, és távolítsa el az antennavezetéket is.

• Ne szerelje fel a készüléket olyan módon, hogy az akadályozza a közlekedést. Ez a televíziókészülék károsodását vagy személyi sérülést okozhat, ha egy személy vagy egy tárgy beleütközik.

• Ne dobjon semmit a tv-készüléknek. Az ütéstől a képernyő üvege betörhet, és komoly sérüléseket okozhat.

• Ha a készülék felülete megreped, ne érintse meg addig, amíg meg nem szüntette a hálózati vezeték csatlakozását. Ellenkező esetben ez áramütést okozhat. Ha a készüléket nem használja

• Környezetvédelmi és biztonsági okokból javasoljuk, hogy áramtalanítsa teljesen a készüléket, ha hosszabb ideig nem használja azt.

• A tv-készülék kikapcsolt állapotban is feszültség alatt áll, amíg a hálózati aljzathoz csatlakozik. A készülék áramtalanításához, húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból.

• Elképzelhető, hogy némely TV-készülék bizonyos funkcióinak helyes működéséhez szükséges, hogy a készüléket készenléti üzemmódban hagyja. A gyermekekre vonatkozóan

• Ne engedje, hogy a gyerekek felmásszanak a készülékre.

• A kisméretű tartozékokat tartsa gyermekek elől elzárva, nehogy véletlenül lenyeljék azokat. Ha a következő problémák merülnek fel... Kapcsolja ki a tv-készüléket, és azonnal húzza ki a hálózati csatlakozóvezetéket, amikor a következő problémák valamelyikét tapasztalja. Lépjen kapcsolatba egy Sony márkaszervizzel, és vizsgáltassa meg a készüléket szakemberrel. Amikor: A hálózati csatlakozóvezeték megsérült. A csatlakozódugasz nem illeszkedik tökéletesen a hálózati aljzatba. A tv-készülék megsérült, mert elejtették, megütötték vagy valamit nekidobtak. Valamilyen folyadék vagy szilárd tárgy kerül a készülék valamely nyílásába. Az LCD TV hőmérséklete Ha az LCD TV-t hosszú ideig használja, a panel környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével. FALI KONZOL (csak a fali konzolt is tartalmazó modellekre vonatkozik) Az alább található információk mutatják be a fali konzol helyes kezelését. Alaposan olvassa el ezeket az információkat és használja megfelelően a fali konzolt. Vásárlóink figyelmébe: Mindig tartsa be az alábbi biztonsági előírásokat, hogy megelőzze a súlyos égési sérülést, az áramütést, a termék feldőlését vagy leesését.

• A szerelést erre felhatalmazott vállalkozó végezze, és a gyerekeket tartsa távol a szerelés helyszínétől.

• A tv-készülék szállítását és levételét erre felhatalmazott vállalkozó végezze.

• A tv-készülék felerősítése után ne távolítsa el a csavarokat stb.

• A fali konzolt ne szerelje szét, és az alkatrészeit ne változtassa meg.

• A fali konzolra csak a megadott készüléket erősítse fel.

• A fali konzolra csak a tv-készüléket erősítse fel.

• Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele.

• A tv-készülék tisztítása vagy karbantartása során ne alkalmazzon túl nagy erőt. Sony márkakereskedések és kivitelezők figyelmébe: A következő útmutatások csak a Sony márkakereskedéseknek és kivitelezőknek szólnak. Feltétlenül olvassa el az alábbi biztonsági előírásokat, és a készülék felszerelése, karbantartása és ellenőrzése során fokozottan ügyeljen a biztonságra.

• A tv-készülék kezelésekor vagy felszerelésekor az oldalainál fogva tartsa azt. Ne emelje meg a tv-készüléket az U-alakú rúdnál fogva.

• A mozgatás vagy felszerelés során ne fektesse le a TV-t.

• A fali konzolt ne szerelje fel olyan helyen, ahol a tv-készülék sarkai vagy oldalai kilóghatnak a fal síkjából.

• A tv-készüléket ne szerelje légkondicionáló alá vagy fölé.HU

• Ügyeljen arra, hogy a mellékelt Fali konzol felszerelési útmutatóban leírtaknak megfelelően biztonságosan rögzítse a Fali konzolt a falra. Ha bármelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat.

• Figyeljen arra, hogy a mellékelt csavarokat és alkatrészeket használja a Fali konzol felszerelési útmutatóban leírtaknak megfelelően. Ha más alkatrészeket használ, akkor a tv- készülék leeshet, és személyi sérülést okozhat, vagy a tv-készülék megrongálódhat.

• Ügyeljen arra, hogy a mellékelt Fali konzol felszerelési útmutatóban leírtaknak megfelelően szerelje össze a konzolt.

• A megfelelő pozíciókban erősen húzza meg a csavarokat.

• Ügyeljen arra, hogy felszerelés közben ne érje ütés a tv- készüléket.

• A tv-készüléket olyan sík falra szerelje fel, amely merőleges a padlózatra.

• A tv-készülék helyes felerősítése után megfelelően rögzítse a kábeleket.

• Ne hagyja, hogy a hálózati kábel vagy az összekötő kábelek becsípődjenek, mert különben a belső vezetékek szabaddá válhatnak, és rövidzárlat vagy szakadás következhet be. Tv-nézés

• A tv-készüléket közepes megvilágítás mellett nézze, mert a túl gyenge fénynél történő tv-nézés, vagy hosszú ideig történő használat megerőlteti szemeit.

• Fejhallgató használata esetén kerülje a túl nagy hangerőt, mert károsodhat a hallása. (Csak 3D-kompatibilis modellek esetében)

• Egyes nézők a 3D videóképek megtekintése és a térhatású 3D játékok használata során kényelmetlen érzést (például a szem túlerőltetését, fáradását vagy émelygést) tapasztalhatnak. A Sony azt javasolja, hogy a 3D videóképek megtekintése vagy a térhatású 3D játékok használata során minden néző tartson rendszeres szüneteket. A szükséges szünetek hossza és gyakorisága személyenként eltérhet. A legjobb megoldást a felhasználónak kell megtalálnia. Ha kényelmetlen érzést tapasztal, függessze fel a 3D videóképek megtekintését és a térhatású 3D játékok használatát, amíg a kellemetlen érzés el nem múlik, és szükség esetben forduljon orvoshoz. Tekintse át a tv-készülékkel együtt használt más eszközök és adathordozók (i) használati útmutatóját és (ii) webhelyünk (www.sony.eu/support) legfrissebb információit. A kisgyermekek látása (különösen a hat évesnél fiatalabb gyermekek esetében) még fejlődésben van. Mielőtt kisgyermekének engedélyezné a 3D videóképek vagy térhatású 3D játékok megtekintését, forduljon orvosához (gyermekorvosához vagy szemészéhez). A felnőtteknek a kisgyermekek felügyelete során kell meggyőződniük arról, hogy a fenti ajánlásokat betartják-e.

• A 3D szemüveget vagy az elemet ne használja, ne tárolja, és ne hagyja magas hőmérsékletnek kitett helyeken, például tűző napon vagy napon álló autóban. LCD-képernyő

• Annak ellenére, hogy az LCD-képernyőt nagypontosságú technológiával gyártják, és a képpontok legalább 99,99 %-a működőképes, fekete vagy világos (piros, kék, zöld) pontok jelenhetnek meg tartósan a képernyőn. Ez az LCD-képernyő szerkezeti jellemzője, és nem jelent hibás működést.

• Ne nyomja vagy karcolja meg a képernyő felületét, és ne helyezzen semmilyen tárgyat a készülék tetejére. A megjelenítés egyenetlenné válhat, és az LCD-képernyő megsérülhet.

• Ha a készüléket hideg helyen üzemelteti, a kép elmosódottá válhat, vagy a képernyő elsötétülhet. Ez nem hibajelenség. A jelenség megszűnik, amint a hőmérséklet emelkedik.

• Ha hosszabb ideig állóképet jelenít meg a képernyőn, szellemkép jelenhet meg. Ez pár pillanat múlva eltűnik.

• A készülék üzemeltetése közben a képernyő és a készülékház felmelegedhet. Ez nem hibajelenség.

• Az LCD-képernyő kis mennyiségű folyadékkristályt tartalmaz. Kövesse a helyi előírásokat és szabályozásokat hulladékként történő elhelyezéskor. A készülék képernyőjének és házának kezelése és tisztítása A tisztítás megkezdése előtt húzza ki a készülék hálózati csatlakozóvezetékét az aljzatból. Az anyagok, illetve a képernyő bevonatának károsodását elkerülendő tartsa be az alábbi óvintézkedéseket.

• A képernyő és a készülékház portalanításához használjon puha tisztítókendőt. Ha a port nem lehet letörölni, nedvesítse meg a tisztítókendőt enyhe mosószeres oldattal.

• Ne permetezzen vizet vagy tisztítószert közvetlenül a tv-készülékre. Beszivároghat a képernyő aljába vagy a külső alkatrészekbe, illetve a tv-készülék belsejébe juthat, és a tv-készülék károsodását okozhatja.

• Soha ne használjon súrolóeszközt, lúgos vagy savas tisztítószert, súrolóport, illetve oldószert, például alkoholt, benzint, hígítót vagy rovarirtót. Ezek az anyagok károsíthatják a képernyő és a készülékház felületét.

• Ne érintse meg a TV készüléket, ha a kezét bármilyen vegyi anyaggal kente be, például kézkrémmel vagy naptejjel.

• A megfelelő szellőzés biztosítása érdekében javasoljuk a szellőzőnyílások rendszeres porszívózását.

• A készülék dőlésszögének beállításakor lassan mozgassa a készüléket, így elkerülheti, hogy az elmozduljon vagy lecsússzon az állványról. Külső készülékek

• Tartsa távol a tv-készüléktől a külön megvásárolható készülékeket vagy bármely eszközt, amely elektromágneses sugárzást bocsát ki. Ellenkező esetben torzult kép vagy zaj jelentkezhet.

• Ez a termék a tesztelések alapján az EMC-irányelvben meghatározott korlátokon belül esik, ha 3 méternél rövidebb jelkábellel használják. Javaslatok az F típusú csatlakozóhoz A belső vezeték legfeljebb 1,5 mm-re állhat ki a csatlakozó részből. Az egység vezeték nélküli funkciója

• Ne használja a készüléket orvosi berendezés (pacemaker stb.) közelében, mert ez az orvosi berendezés hibás működéséhez vezethet.

• Bár a készülék kódolt jeleket ad/vesz, ügyeljen a jogosulatlan lehallgatásra. Az ebből eredő problémákért nem vállalunk felelősséget. Óvintézkedések Legfeljebb 1,5 mm (Az F típusú csatlakozó referenciaábrája) Legfeljebb 7 mm8

• Győződjön meg arról, hogy a mellékelt elemeket megfelelő polaritással helyezze be a távvezérlőbe.

• Ne használjon együtt régi és új, illetve eltérő típusú elemeket.

• Gondoskodjon a kimerült elemek környezetbarát elhelyezéséről. Bizonyos régiókban törvény szabályozza az elemek hulladékként történő elhelyezését. Lépjen kapcsolatba a helyi hatóságokkal.

• Óvatosan kezelje a távvezérlőt. Ne ejtse le, ne lépjen rá és ne öntsön rá semmilyen folyadékot.

• Ne helyezze a távvezérlőt hőforrás közelébe, ne tegye ki közvetlen napfény hatásának, és ne tárolja nyirkos helyiségben. FALI KONZOL (csak a fali konzolt is tartalmazó modellekre vonatkozik)

• Ha a fali konzolra erősített tv-készüléket hosszú ideig használja, akkor a fal anyagától függően a tv-készülék mögött vagy felett elszíneződhet a falfelület, vagy a tapéta leválhat.

• Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.

• Ne használja a fali konzolt olyan helyen, ahol mechanikai rezgésnek lehet kitéve. A tv-készülék elhelyezése hulladékként Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta. Feleslegessé vált elemek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum az elemen vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Egyes elemeken vagy azok csomagolásán ez a szimbólum együtt szerepelhet a higany (Hg) vagy az ólom (Pb) vegyjelével akkor, ha az elem 0,0005 %-nál több higanyt vagy 0,004 %-nál több ólmot tartalmaz. Kérjük, hogy azt a használt elemek gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált elemek helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. Olyan berendezéseknél alkalmazott elemeket, ahol biztonsági, teljesítményi, illetve adatok megőrzése érdekében elengedhetetlen az energiaellátás folyamatosságának biztosítása, csak az arra felkészült szerviz állomány cserélheti ki. Beépített elem esetén, hogy biztosítható legyen az elem megfelelő kezelése, a termékének elhasználódásakor jutassa el azt az arra kijelölt elektromos és elektronikus hulladékgyűjtő pontra. Minden más elem esetén kérjük, hogy tanulmányozza, milyen módon lehet biztonságosan az elemet a készülékből eltávolítani. Az elemet a használt elemek megfelelő begyűjtőhelyén adja le. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta.9

Alkatrészek és vezérlőelemek Csak a KD-75XD9405, KD-65/55XD9305 esetén Távvezérlő érzékelője*

/ LED-megvilágítás /

A LED-megvilágítás a televízió állapota szerint világít vagy villog.

• Fehér TV bekapcsolása/kép kikapcsolása/ szoftverfrissítés stb.

• Ciánkék Mobil készülékkel létrehozott vezeték nélküli kapcsolat.

• Rózsaszín* Felvételi mód.

• Sárga Az időzítő beállítva. (Bekapcsolás) CH +/- (Csatorna) +/- (Hangerő) (Bemenetválasztás) Jelenítse meg és válassza ki a bemeneti forrást.

Váltás televíziócsatornára vagy más alkalmazás bemenetére. *1 Ne tegyen semmit az érzékelő közelébe.*2 Csak egyes régiókban/országokban/tv-modellekben. Vezérlők és szimbólumok

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\030ADD_HU.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) A távvezérlő használata A távvezérlő alakja, gombjainak helye, elérhetősége és funkciója az régiótól/országtól/a televízió típusától függően változhat. / (Bemenetválasztás/Teletext megállítása) Tv üzemmódban: Jelenítse meg és válassza ki a bemeneti forrást.Teletext üzemmódban: A pillanatnyilag megtekintett oldal tartása. (Mikrofon) A hang funkció használata. (Például különböző tartalmak keresése beszéd alapján.) (Készenléti üzemmód) A televíziókészülék be- vagy kikapcsolása (készenléti üzemmód). DIGITAL/ANALOG A digitális és az analóg mód közötti váltás. TV/RADIO A TV vagy Rádió adások közötti váltás. SYNC MENU A BRAVIA Sync menü megjelenítése. EXIT Visszatérés az előző képernyőhöz, vagy kilépés a menüből. Amikor elérhető az Interaktív alkalmazás szolgáltatás, nyomja meg a szolgáltatásból való kilépéshez. A távvezérlő működési leírása

Számgombok / (Információ/Szöveg felfedése) Információk megjelenítése. (Teletext) Teletext információk megjelenítése. Google Play Megnyitja a „Google Play” online szolgáltatást. NETFLIX (Csak egyes régiókban/ országokban/tv-modelleknél) Hozzáférés a „NETFLIX” online szolgáltatáshoz. Színes gombok A gombhoz tartozó funkció végrehajtása. ACTION MENU A környezetfüggő funkciók listájának megjelenítése.

• Váltás televíziócsatornára vagy más alkalmazás bemenetére.

• Kapcsolja be a TV-t a TV-csatorna vagy bemenet megjelenítéséhez. GUIDE/ A digitális műsorújság megjelenítése. BACK/ Visszatérés az előző képernyőre. HOME A televíziókészülék főmenüjének megjelenítése. DISCOVER A Tartalom sáv megnyitása és tartalom keresése. //// (Elem kiválasztása/ megadása) +/– (Hangerő) A hangerő beállítása. (Ugrás) Oda-vissza váltás két csatorna vagy bemenet között. A tv-készülék az aktuális csatorna vagy bemenet és a legutóbb kiválasztott csatorna vagy bemenet között vált. (Némítás) A hang kikapcsolása. Ismét megnyomva a hang visszakapcsol. PROG +/–// Tv-üzemmódban: Csatornák kiválasztása. Teletext üzemmódban: A következő () vagy az előző () oldal kiválasztása. AUDIO Az aktuálisan megtekintett műsor nyelvének módosítása.

A televíziókészülék és a csatlakoztatott BRAVIA Sync-kompatibilis eszköz médiatartalmának vezérlése. (Feliratok beállítása) A feliratok be- vagy kikapcsolása (amikor a szolgáltatás elérhető). HELP Súgó menü megjelenítése. A Súgóútmutató bárhonnan elérhető. REC Az éppen megtekintett műsor USB HDD- rögzítő funkcióval való felvétele. TITLE LIST A címlista megjelenítése.12

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\030ADD_HU.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Csatlakoztatási ábra A csatlakozásokkal kapcsolatban további információkat a Súgóútmutatóban talál (2. oldal). Csak a KD-85/75XD85xx, KD-75XD9405, KD-65/55XD9305 esetén

Set Top Box Műhold Router Fejhallgató/ Otthoni HiFi rendszer/ Mélysugárzó Digitális fényképező/ Videókamera/ USB-tárhely HDMI-készülék Otthoni HiFi rendszer ARC- vel/HDMI- készülékkel Kábel/Antenna/ Set Top Box Otthoni audio rendszer optikai audio bemenettel Videómagnó/Videójáték/ DVD-lejátszó/Videókamera DVD-lejátszó komponens kimenettel Feltételes hozzáférési modul HDMI-készülék13

Fejhallgató/ Otthoni HiFi rendszer/ Mélysugárzó Digitális fényképező/ Videókamera/ USB-tárhely HDMI-készülék Otthoni HiFi rendszer ARC- vel/HDMI- készülékkel Kábel/Antenna/ Set Top Box Otthoni audio rendszer optikai audio bemenettel Set Top Box Videómagnó/Videójáték/ DVD-lejátszó/Videókamera HDMI- készülék DVD-lejátszó komponens kimenettel Műhold Router Feltételes hozzáférési modul14

• A televíziókészülék hangjának a csatlakoztatott készüléken keresztül történő hallgatásához nyomja meg a HOME gombot. Válassza a [Beállítások] t [Hang] t [Fejhallgató/Hang kimenet] lehetőségeket, majd válassza ki a kívánt elemet.

• Egy nagyobb USB-eszköz csatlakoztatása zavarhatja a közelében lévő többi csatlakoztatott eszközt.

• Amikor egy nagyobb USB-eszközt csatlakoztat, csatlakoztassa az USB 1 aljzatba. HDMI IN 1/2/3/4

• Az Audio Return Channel (ARC) technológiával kompatibilis digitális audiorendszerek csatlakoztatásakor használja a HDMI IN 4 aljzatot. Ha nem így tesz, egy további kapcsolatra is szükség lesz a DIGITAL AUDIO OUT (OPTICAL) csatlakozóval. (RF-bemenet), (Műholdas bemenet)

• Földi/kábeles és műholdas csatlakozások. Csatlakoztatás lépései: MAIN t Antenna t SUB.

• A SUB. csatlakozót csak akkor csatlakoztassa, ha ikertuneres üzemmódot használ az egykábeles jelszétosztó rendszer EN50494 kivételével. / AV 1

• SCART-kábelt használjon a csatlakozáshoz. Analóg dekóder csatlakoztatása esetén a televíziókészülék hangolóegysége a dekóderre továbbítja a kódolt jelet, és a televíziókészülék a dekódolt jelet kapja vissza. CAM (feltételes hozzáférési modul)

• Hozzáférést biztosít a fizetős televíziószolgáltatásokhoz. A részleteket lásd a CAM mellékelt használati útmutatójában.

• Az intelligens kártyát ne helyezze közvetlenül a televíziókészülék CAM kártyahelyére. Egy hivatalos kereskedő által biztosított feltételes hozzáférési modulba kell beilleszteni.

• A CAM előfizetői kártya egyes országokban/régiókban nem támogatott. Érdeklődjön egy hivatalos kereskedőnél.

• Egy CAM üzenet jelenhet meg olyankor, amikor az internetes videók használatát követően digitális műsorra vált.

*3 Mono berendezést az L (MONO) audiocsatlakozóra kell csatlakoztatni. *4 Csak a 3 pólusú sztereó mini dugaszt támogatja. *5 Csak egyes régiókban/országokban/tv- modellekben. < 21 mm < 12 mm < 14 mm15

A tv felszerelése a falra Megjegyzés

• A fali konzol felszerelése előtt olvassa el a FALI KONZOL nyomtatvány 3. (Biztonsági előírások) és 7 (Óvintézkedések) oldalát.
• Az asztali állvány visszaszerelésekor a csavarokat (amelyeket előzőleg eltávolított) a TV hátlapján található eredeti furatokba csavarozza vissza.
• Győződjön meg arról, hogy a falon elegendő hely van a televíziókészülék számára, illetve, hogy legalább a televíziókészülék súlyának négyszeresét képes megtartani. A TV súlyát lásd a(z) 25–27. oldalon (Műszaki adatok). Az Ön TV-jének fali konzolra szerelésével kapcsolatosan útmutatást a mellékelt fali konzol felszerelési útmutatójában talál. A mellékelt fali konzol használata (Csak a KD-75XD9405, KD-65/55XD9305 esetén) Vásárlóink figyelmébe A termék felszereléséhez megfelelő tapasztalat szükséges. A szerelést a Sony viszonteladója vagy szerződött alvállalkozója végezze, különös tekintettel a szerelés biztonságára. A Sony nem tehető felelőssé a helytelen kezelésből vagy a helytelen szerelésből, illetve a megadott terméktől eltérő termék felszereléséből adódó semmilyen anyagi kárért vagy személyi sérülésért. Az Ön törvényes jogait (ha vannak) ez nem érinti. Sony viszonteladók és alvállalkozók figyelmébe A termék felszereléséhez megfelelő tapasztalat szükséges. A biztonságos munkavégzés érdekében alaposan olvassa el ezt a használati útmutatót. A Sony nem tehető felelőssé a helytelen kezelés és szerelés miatt bekövetkezett semmilyen kárért vagy sérülésért.16

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\030ADD_HU.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) A tv-készülék használati útmutatója csak a tv-készülék falra történő felszerelésének előkészületeire vonatkozó lépéseket tartalmazza. Vásárlóink figyelmébe: Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését. Sony viszonteladók és alvállalkozók figyelmébe: A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést. A tv-készülék falra szereléséhez használja az SU-WL450 (KD-65/55XD9305, KD-65/55XD85xx, FW-65/55XD85xx) (nincs mellékelve) fali konzolt. A fali konzol felszerelésekor olvassa el a fali konzolhoz mellékelt Kezelési utasítást és Felszerelési útmutatót is. Megjegyzés

• Az eltávolított csavarokat biztos helyen, gyermekek elől elzárva tárolja. Az Ön TV-készülékének fali konzolra szerelésével kapcsolatos útmutatást a következő honlapon találja: www.sony.eu/tv/wall-mount-bracket-manual Az opcionális fali konzol használata A készülék felszerelése megfelelő szaktudást igényel, különösen a tv-készülék súlyát tartó fal teherbírásának megállapítását illetően. A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.17

Csak a KD-65/55XD9305 esetén 1 Távolítsa el az állvány borítását és a csatlakozófedeleket. 2 Távolítsa el a TV hátulján található csavarokat. 3 Csatlakoztassa a fali konzol toldalékát (mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal). Megjegyzés

• Ha elektromos csavarbehajtót használ, a nyomatékot kb. 1,5 N·m (15 kgf·cm) értékre állítsa.
• Ellenőrizze, hogy a fali konzol toldalékát megfelelően rögzítette-e a TV-hez. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát, illetve kárt okozhat a TV-ben.

A TV-készüléket a csomagolásból kivéve a fali konzolra (külön megvásárolható) lehet szerelni. A kábelek csatlakoztatása előtt készítse elő a TV-készüléket a fali konzolra szereléshez. Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék falra szerelését képzett szakember hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

• Kövesse az utasításokat a típushoz megfelelő fali konzolhoz mellékelt használati útmutatóban. A tv felszerelése megfelelő szaktudást igényel, különösen a tv-készülék súlyát tartó fal teherbírásának megállapítását illetően.

• A nem használt csavarokat és asztali állványt biztonságos helyen tárolja addig, amíg készen nem áll az asztali állvány rögzítésére. A csavarokat kisgyerekek elől tartsa elzárva. Csak a KD-85/75XD85xx, FW-85/75XD85xx esetén 1 Távolítsa el az állvány borítását. 2 Távolítsa el a TV hátulján található csavarokat. Csak a KD-85/75XD85xx, FW-85/75XD85xx, KD-75XD9405 esetén

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\030ADD_HU.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) 3 Válassza le az asztali állványt a televíziókészülékről. 4 Szerelje fel a fali konzolt (nincs mellékelve) a csavarokkal (nincs mellékelve). Megjegyzés

• Ha elektromos csavarbehajtót használ, a nyomatékot kb. 1,5 N·m (15 kgf·cm) értékre állítsa. Fali konzol (nincs mellékelve) Csavar (nincs mellékelve)21

Csak a KD-75XD9405 esetén 1 Távolítsa el az állvány borítását és a csatlakozófedeleket. 2 Távolítsa el a TV hátulján található csavarokat. 3 Csatlakoztassa a fali konzol toldalékát (mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal). Megjegyzés

• Ha elektromos csavarbehajtót használ, a nyomatékot kb. 1,5 N·m (15 kgf·cm) értékre állítsa.
• Ellenőrizze, hogy a fali konzol toldalékát megfelelően rögzítette-e a TV-hez. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát, illetve kárt okozhat a TV-ben.

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\030ADD_HU.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) 4 Válassza le az asztali állványt a televíziókészülékről. 5 Szerelje fel a fali konzolt (nincs mellékelve) a csavarokkal (nincs mellékelve). Megjegyzés

• Ha elektromos csavarbehajtót használ, a nyomatékot kb. 1,5 N·m (15 kgf·cm) értékre állítsa. Fali konzol (nincs mellékelve) Csavar (nincs mellékelve)HU

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\040TRO_HU.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Hibaelhárítás A tv-készülék szoftverének naprakészen tartásához le kell töltenie a legújabb szoftverinformációkat a digitális sugárzási rendszeren vagy az interneten keresztül, és frissítenie kell a szoftvert. Válassza a [Frissítés most] lehetőséget a szoftverfrissítés elindításához. A LED jelzőfény fehéren villog a szoftverfrissítés során. A szoftver frissítése során a következő képernyő jelenik meg az alábbi szöveggel: [Updating…] (Frissítés…). A szoftverfrissítés közben ne húzza ki a hálózati kábelt. Ha így tesz, előfordulhat, hogy a szoftverfrissítés nem fejeződik be teljesen, ami a szoftver meghibásodásához vezethet. A szoftverfrissítés akár 30 percig is tarthat. Ha nem szeretné automatikusan frissíteni a szoftvert, nyomja meg a HOME gombot, majd válassza a [Súgó] t [Rendszerszoftver-frissítés] t [Automatikus szoftverletöltés] t [Ki] lehetőséget. Amikor csatlakoztatja a tv-készüléket, előfordulhat, hogy a tv-készülék egy ideig nem kapcsolható be, még akkor sem, ha megnyomja a bekapcsológombot a távvezérlőn vagy a tv- készüléken, mivel a rendszer inicializálásához időre van szükség. Várjon körülbelül egy percet, majd próbálja újra. Amikor megnyomja a bekapcsológombot a távvezérlőn vagy a tv-készüléken, egy kis időbe telik, amíg a világítás LED és a távvezérlő bekapcsol. Ha a világítás LED vörösen villog, számolja meg, hogy hányszor villan fel (a villanások között három másodperc van). Ha a világítás LED vörösen villog, állítsa alaphelyzetbe a tv-készüléket a hálózati vezeték leválasztásával két percre, majd kapcsolja be a tv-készüléket. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a forgalmazóval vagy a Sony szervizközponttal, és mondja el, hogy a világítás LED hányszor villan fel vörösen (a villanások között három másodperc van). Válassza le a hálózati vezetéket, és értesítse a forgalmazót vagy a Sony szervizközpontot. Ha a világítás LED nem villog, ellenőrizze a hibalehetőségeket az alábbi táblázatban. Olvassa el a Súgó útmutató hibaelhárítás részét, vagy végezzen öndiagnosztikát a [Súgó] t [Öndiagnosztika] kiválasztásával. Ha a probléma továbbra is fennáll, javíttassa meg a TV-t egy szakemberrel. Problémák és megoldások Nincs kép (a képernyő sötét), nincs hang. Ellenőrizze az antenna/kábeltelevíziós kábel csatlakozását. Csatlakoztassa a tv-készüléket a hálózati feszültségre, majd nyomja meg a tv vagy a távvezérlő gombját. Egyes műsorok nem rögzíthetők. Ellenőrizze az antenna/kábeltelevíziós kábel csatlakozását. Elképzelhető, hogy zárlatos a műholdkábel, esetleg a kábel nincs megfelelően csatlakoztatva. Ellenőrizze a kábel csatlakozását, és a hálózati tápellátás be-/kikapcsolójával kapcsolja ki, majd kapcsolja be újra a televíziókészüléket. A megadott frekvencia kívül esik a tartományon. Lépjen kapcsolatba a befogott műhold műsorszolgáltató vállalatával. Nem található Kábel tv-s szolgáltatás (műsor). Ellenőrizze a kábelek csatlakozását vagy a hangolási konfigurációt. A [Digitális automatikus hangolás] megkísérléséhez válassza az [Földi sugárzású] lehetőséget a [Kábel] helyett. A távvezérlő nem működik. Cserélje ki az elemeket. Elfelejtette a [Gyermekzár] jelszavát. Írja be a 9999 PIN-kódot. Módosítsa a PIN-kódot a következőképpen: [Beállítások] t [Gyermekzár] t [PIN-kód módosítása]. A tv-készülék környezete felmelegszik. Ha a tv-készüléket hosszú ideig használja, a környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével. Updating...24

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\040TRO_HU.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Megakadt hang vagy kép, üres képernyő, vagy a tv-készülék nem reagál a tv-készülék vagy a távirányító gombjaira. Hajtsa végre a tv-készülék alaphelyzetbe állítását. Ehhez húzza ki két percre az AC hálózati kábelt, majd csatlakoztassa újra. Nem találja a , CH+/–, +/–, vagy TV gombot a TV-n. A TV gombjainak helyével kapcsolatban tekintse meg az alábbi ábrát. Csak a KD-75XD9405, KD-65/55XD9305 esetén Kivéve KD-75XD9405, KD-65/55XD9305 A világítás LED világít. Ha nem szeretné, hogy a világítás LED világítson, kikapcsolhatja. Nyomja meg a HOME gombot, majd válassza a [Beállítások] t [Világítás LED] t [Ki] lehetőséget. Nem lehet csatlakozni a vezeték nélküli útválasztóhoz a WPS (Wi-Fi Protected Setup) segítségével. WEP biztonság használata esetén válassza az [Egyszerű] t [Wi-Fi] t [Csatlakozás keresési lista alapján] lehetőséget. Ezután válassza ki annak a hálózatnak a nevét (SSID), amelyhez csatlakozni kíván. A hálózati beállításokban nem található a kért hálózati név. Válassza a [[Kézi beírás]] lehetőséget, és nyomja meg a gombot a hálózati név megadásához. A TV hátulnézete A TV hátulnézeteHU

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\040TRO_HU.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Műszaki adatok Rendszer Megjelenítő típusa LCD (folyadékkristályos kijelző) megjelenítő, LED-es háttér-megvilágítás tv-rendszer Országtól/területválasztástól/TV-modelltől függően Analóg: B/G, D/K, L, I Digitális: DVB-T/DVB-C DVB-T2* Műhold*: DVB-S/DVB-S2 Szín-, videórendszer Analóg: PAL, SECAM, NTSC3.58 (Csak videó), NTSC4.43 (Csak videó) Digitális: Lásd a Súgóútmutatót. Fogható csatornák Országtól/területválasztástól/TV-modelltől függően Analóg: UHF/VHF/kábel Digitális: UHF/VHF/kábel Műhold*: 950-2 150 MHz KF frekvencia Hangkimeneti teljesítmény KD-85/65/55XD85xx: 10 W + 10 W KD-75XD9405, KD-75XD85xx, KD-65/55XD9305: 7,5 W + 7,5 W + 7,5 W + 7,5 W Vezeték nélküli technológia IEEE802.11ac/a/b/g/n protokoll (Az országtól/régiótól függően előfordulhat, hogy az IEEE802.11ac nem érhető el.) Bluetooth 4.1-es verzió

• Nem minden TV rendelkezik DVB-T2 vagy DVB-S/S2 technológiával vagy műholdantenna-terminállal. Bemeneti/kimeneti aljzatok Antenna (légi)/kábel 75 Ohmos külső antennacsatlakozó VHF/UHF-hez Műholdantenna F típusú anya csatlakozó, IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles terjesztés EN50494. / AV1 21 érintkezős SCART csatlakozó (CENELEC szabvány), ezen belül audio-, videóbemenet, RGB bemenet, valamint tv audio-, videókimenet. / COMPONENT IN YPBPR (Komponens videó): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audiobemenet (RCA aljzatok) t AV2 Videóbemenet (közös RCA érintkező Y bemenettel) HDMI IN 1, 2, 3, 4 (támogatják a 4K felbontást, HDCP 2.2 kompatibilis) Videó (2D): 4096 × 2160p (50, 60 Hz)*, 4096 × 2160p (24 Hz)*, 3840 × 2160p (50, 60 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formátumok

• 4096 × 2160p bemenet esetén a készülék 3840 × 2160p felbontást jelenít meg Videó (3D) (Csak 3D-kompatibilis modellek esetében): Képkocka-csomagolás: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Egymás mellett: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Egymás fölött: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: 5,1 csatornás lineáris PCM: 32, 44,1, 48, 88,2, 96, 176,4 és 192 kHz, 16, 20 és 24 bit, Dolby Digital és DTS ARC (Audio Return Channel) (csak HDMI IN 4) DIGITAL AUDIO OUT (OPTICAL) Digitális optikai csatlakozó (kétcsatornás lineáris PCM, Dolby Digital, DTS) AUDIO OUT / (sztereó mini csatlakozó) Fejhallgató, hangkimenet, mélynyomó 1, 2, 3 (HDD REC)*

USB-eszköz csatlakozója ( 3 USD HDD- eszköz a FELVÉTEL funkcióhoz) Az 1. és 2. USB-port támogatja a High Speed USB (USB 2.0) szabványt. A 3. USB-port támogatja a Super Speed USB (USB 3.0) szabványt. Feltételes hozzáférési modul (CAM) nyílása LAN 10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A 10BASE-T/100BASE-TX kommunikáció sebessége és minősége nem garantált e tv-készülék esetén.) DC IN 24 V (csak KD-65/55XD9305), DC IN 19.5 V (csak KD-55XD85xx) Hálózati adapter bemenete Egyebek Külön megvásárolható tartozékok Fali konzol: SU-WL450 (Csak a KD-65/55XD9305, KD-65/55XD85xx esetén) Vezeték nélküli Subwoofer: SWF-BR100 Aktív 3D szemüveg: TDG-BT500A (Csak a KD-75XD9405, KD-65/55XD9305 esetén)26

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\040TRO_HU.fm masterpage: Left KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) Üzemi hőmérséklet 0 ºC – 40 ºC között Működési páratartalom 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül) Tápellátás, adatlap és egyebek Tápellátás kivéve a hálózati adapterrel kiegészített modellt 220 V – 240 V AC, 50 Hz csak a hálózati adapterrel rendelkező modellek 24 V DC hálózati adapterrel (KD-65/55XD9305) 19,5 V DC hálózati adapterrel (KD-55XD85xx / FW-55XD85xx) Besorolás: Bemenet: 220 V – 240 V AC, 50 Hz Energiahatékonysági osztály KD-85XD85xx / FW-85XD85xx: A+ KD-75XD9405: A KD-75XD85xx / FW-75XD85xx: A+ KD-65XD9305: B KD-65XD85xx / FW-65XD85xx: A+ KD-55XD9305: B KD-55XD85xx / FW-55XD85xx: A Képernyőméret (átlósan mérve) (Kb.) KD-85XD85xx / FW-85XD85xx: 214,8 cm / 85 hüvelyk KD-75XD9405: 189,3 cm / 75 hüvelyk KD-75XD85xx / FW-75XD85xx: 189,3 cm /

D:\_SONY TV\SY150217_QH 85 EU RG\4584644151\15_4584644151_HU\040TRO_HU.fm masterpage: Right KD-85XD85xx / 75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx / FW-85XD85xx / 75XD85xx / 65XD85xx / 55XD85xx 4-584-644-15(1) *1 Csak egyes régiókban/országokban/tv- modellekben. *2 Éves energiafogyasztás, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ. *3 A megadott készenléti üzemmódú teljesítményfelvételt akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat. *4 Ha a tv-készülék csatlakoztatva van a hálózathoz, a készenléti üzemmód energiafelhasználása megnő. Megjegyzés

• A vakkártyát csak akkor vegye ki a TV CAM (Feltételes hozzáférési modul) kártyanyílásából, ha intelligens kártyát helyez be a CAM-kártyanyílásba.

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.

• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak. Megjegyzések a digitális tv-funkcióról

• Minden digitális tv-adással ( ) kapcsolatos funkció, csak azokban az országokban és régiókban működik, ahol DVB-T/DVB-T2 (MPEG-2 és H.264/MPEG-4 AVC) digitális jeleket továbbítanak földi műsorszórással, illetve ahol hozzáféréssel rendelkezik egy kompatibilis DVB-C (MPEG-2 és H.264/MPEG-4 AVC) kábeltelevíziós szolgáltatáshoz. Érdeklődjön kereskedőjénél, hogy sugároznak-e DVB-T/DVB-T2 jeleket a lakóhelyén, vagy kérdezze meg kábeltelevízió-szolgáltatóját, hogy az általa szolgáltatott DVB-C jellel tudja-e használni a készülékét.

• A kábeltelevízió-szolgáltató esetleg díjat számolhat fel a szolgáltatásért, vagy megköveteli Öntől, hogy elfogadja szerződéses feltételeit.

• A tv-készülék megfelel a DVB-T/DVB-T2 és DVB-C előírásoknak, azonban a kompatibilitást nem garantáljuk a jövőbeli DVB-T/DVB-T2 digitális földi és DVB-C digitális kábeltelevíziós adásokkal.

• Néhány digitális tv-funkció esetleg nem érhető el bizonyos országban, körzetben, és a DVB-C rendszer egyes kábeltelevízió- szolgáltatók esetén nem működik megfelelően. Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezés, illetve a HDMI embléma a HDMI Licensing LLC védjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban.

• A gyártás a Dolby Laboratories licencengedélyével történt. A Dolby, Dolby Audio és dupla D szimbólum a Dolby Laboratories védjegyei.

• A „BRAVIA” és a a Sony Corporation védjegyei.

• A Gracenote, a Gracenote eyeQ, a Gracenote VideoID, a Gracenote Video Explore, a Gracenote embléma és a „Powered by Gracenote” embléma a Gracenote védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2015 Opera Software ASA. All rights reserved.

• Wi-Fi, a Wi-Fi Direct, a Miracast, a Wi-Fi Protected Setup és a Wi-Fi CERTIFIED embléma a Wi-Fi Alliance védjegye vagy bejegyzett védjegye.

• DTS-szabadalmakról lásd a http://patents.dts.com webhelyet. Készült a DTS, Inc. licence alapján. A DTS, a szimbólum, illetve a DTS és a szimbólum együttesen bejegyzett védjegyek, a DTS Digital Surround a DTS, Inc. védjegye. © DTS, Inc. Minden jog fenntartva.

• Designed with UEI Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014

• A Bluetooth® jelzés és emblémák a Bluetooth SIG, Inc. bejegyzett védjegyei, a Sony Corporation ezeket licencmegállapodás keretében használja. A többi védjegy és kereskedelmi megnevezés a megfelelő tulajdonosok tulajdona.

• A DiSEqC™ az EUTELSAT védjegye. Ez a televíziókészülék támogatja a DiSEqC

1.0 szabványt. Ez a televíziókészülék nem

motoros antennák vezérlésére lett tervezve.

• A TUXERA a TUXERA Inc. bejegyzett védjegye az Egyesült Államokban és más országokban.28

• Az USB-IF SuperSpeed USB Trident embléma az USB Implementers Forum, Inc. bejegyzett védjegye.2
