HASZNÁLATI ÚTMUTATÓ SM6580 SAECO

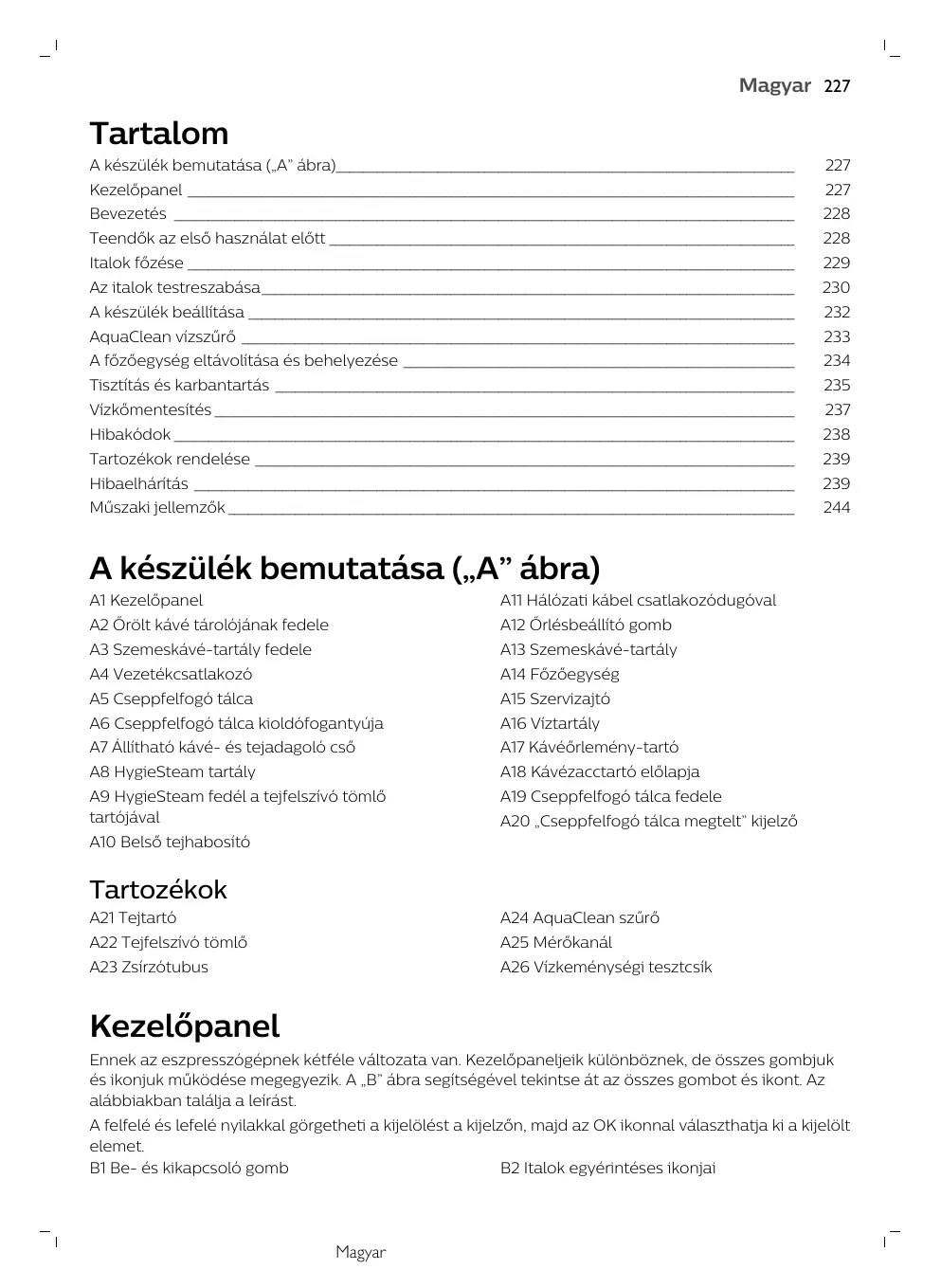

Tartalom A készülék bemutatása („A” ábra)____________________________________________________________________

Teendők az első használat előtt _____________________________________________________________________

A készülék beállítása _________________________________________________________________________________

AquaClean vízszűrő __________________________________________________________________________________

A főzőegység eltávolítása és behelyezése __________________________________________________________

Tisztítás és karbantartás _____________________________________________________________________________

A készülék bemutatása („A” ábra) A1 Kezelőpanel

A11 Hálózati kábel csatlakozódugóval

A2 Őrölt kávé tárolójának fedele

A12 Őrlésbeállító gomb

A3 Szemeskávé-tartály fedele

A13 Szemeskávé-tartály

A4 Vezetékcsatlakozó

A5 Cseppfelfogó tálca

A6 Cseppfelfogó tálca kioldófogantyúja

A7 Állítható kávé- és tejadagoló cső

A17 Kávéőrlemény-tartó

A8 HygieSteam tartály

A18 Kávézacctartó előlapja

A9 HygieSteam fedél a tejfelszívó tömlő tartójával

A19 Cseppfelfogó tálca fedele A20 „Cseppfelfogó tálca megtelt” kijelző

A10 Belső tejhabosító

Tartozékok A21 Tejtartó

A22 Tejfelszívó tömlő

A26 Vízkeménységi tesztcsík

Kezelőpanel Ennek az eszpresszógépnek kétféle változata van. Kezelőpaneljeik különböznek, de összes gombjuk és ikonjuk működése megegyezik. A „B” ábra segítségével tekintse át az összes gombot és ikont. Az alábbiakban találja a leírást. A felfelé és lefelé nyilakkal görgetheti a kijelölést a kijelzőn, majd az OK ikonnal választhatja ki a kijelölt elemet. B1 Be- és kikapcsoló gomb B2 Italok egyérintéses ikonjai

228 Magyar B3 CoffeeMaestro ikon

B4 További italok menüje

B8 Készülék beállításai

B6 Navigációs ikonok (fel, le, vissza, OK)

B10 Személyes profilok

Bevezetés Köszönjük, hogy teljesen automatikus Saeco kávéfőzőt vásárolt! A Saeco által biztosított online támogatáshoz regisztrálja termékét a www.philips.com/MyCoffeeMachine oldalon. Megjegyzés: Ezt a készüléket kipróbálták kávéval. Gondosan ki van tisztítva, de lehetséges, hogy maradtak benne kávémaradékok. Garantáljuk azonban, hogy a készülék teljesen új.

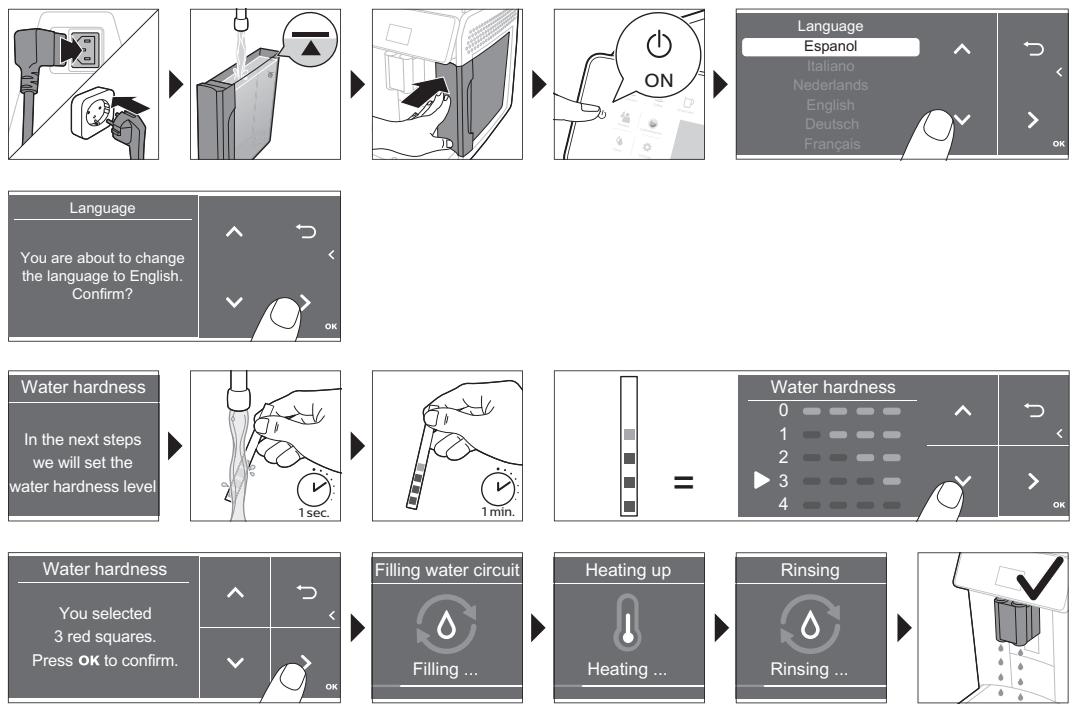

Teendők az első használat előtt ON

/DQJXDJH (VSDQRO ,WDOLDQR 1HGHUODQGV (QJOLVK 'HXWVFK )UDQ©DLV

ZZZSKLOLSVFRP Italok főzése Általános lépések 1 Töltse meg a víztartályt csapvízzel, és töltse meg a szemeskávé-tartályt szemes kávéval. 2 Illessze a kis csatlakozódugót a készülék hátulján található aljzatba. Csatlakoztassa a hálózati csatlakozódugót a fali konnektorba. 3 A bekapcsológombbal kapcsolja be a készüléket. - A készülék elkezd felmelegedni, és automatikus öblítési ciklust hajt végre. - Amikor az összes lámpa az ital ikonokon folyamatosan világít, a készülék használatra kész. 4 Tegyen egy csészét a kávéadagoló kifolyója alá. A használt csésze vagy bögre méretéhez való beállításához csúsztassa a kávéadagoló kifolyóját felfelé vagy lefelé (1. ábra).

Kávéfőzés szemes kávéból 1

Kávé főzéséhez érintse meg a választott ital ikonját (2. ábra), vagy érintse meg a „További italok” ikont (3. ábra). - Ekkor ízlésének megfelelően beállíthatja az ital jellemzőit (4. ábra). Használja a felfelé és a lefelé mutató nyilakat (5. ábra) a kávé erősségének beállításához. További paraméterek beállításához érintse meg az OK ikont (6. ábra). 2 A kiválasztott ital főzésének indításához bármikor megnyomhatja az indítás és leállítás gombot. 3 A kávé adagolásának befejezés előtti leállításához nyomja meg újra a Start/stop gombot. Egyszerre 2 csésze kávé főzéséhez koppintson kétszer az ital ikonjára, vagy válassza a 2x ikont a megfelelő sáv görgetésével.

Ne használjon karamellizált vagy ízesített szemes kávét.

Tejet tartalmazó italok főzése 1 Töltse meg a víztartályt csapvízzel, és töltse meg a szemeskávé-tartályt szemes kávéval. 2 Csavarja le a tejtartó fedelét, és töltse meg a tejtartót tejjel (7. ábra). Utána helyezze a fém tejfelszívó tömlőt a tartályba. Az optimális eredmény érdekében mindig közvetlenül a hűtőből vegye elő a tejet. 3 Csatlakoztassa a rugalmas tejfelszívó tömlőt a tejhabosítóhoz (8. ábra).

230 Magyar 4 Érintse meg a választott tejalapú ital ikonját (9. ábra) vagy a „More Drinks” (További italok) ikont egy másik ital kiválasztásához (3. ábra). - Ekkor lehetősége van az ital testreszabására (10. ábra). 5 Nyomja meg a Start/stop gombot. - A speciális italoknál a készülék először a tejet adja ki, majd pedig a kávét. Több más italnál ez fordított sorrendben történik: a készülék először a kávét, majd pedig a tejet adja ki. - A tej adagolásának előre megadott mennyiségű adagolása előtti leállításához nyomja meg a Start/stop gombot. 6 A teljes ital (tej és kávé) adagolásának befejezés előtti leállításához nyomja meg hosszan a Start/stop gombot. 7 Közvetlenül a tejadagolás után a készülék elvégzi a „HygieSteam Shot” műveletet. A készülék gőzt présel a belső tejkörbe, hogy gyorsan átmossa azt.

Kávé készítése őrölt kávéból 1 Döntse meg a fedelet, és öntsön egy mérőkanál őrölt kávét az őrölt kávé tartályába (11. ábra). 2 Miután kiválasztotta a kívánt italt, válassza ki a felfelé és lefelé mutató nyilakkal az őrölt kávét (12. ábra). Ezután nyomja meg az indítás és leállítás gombot Megjegyzés: Ha őrölt kávét választ, nem adhatja meg a kávé erősségét, és nem főzhet több italt egyidejűleg.

Forró víz adagolása 1 Ellenőrizze, hogy a belső tejhabosító megfelelően illeszkedik-e a készülékhez (13. ábra). 2 Helyezzen egy csészét a kifolyócső alá 3 Válassza ki a „More drinks” (További italok) ikont (3. ábra), majd görgessen a „Hot water” (Forró víz) kiválasztásához. 4 Igény szerint állítsa be a forró víz mennyiségét és/vagy hőmérsékletét a felfelé és lefelé mutató nyilakkal (14. ábra). 5 Nyomja meg a Start/stop gombot. 6 A forró víz adagolásának befejezés előtti leállításához nyomja meg újra a Start/stop gombot.

Az italok testreszabása Ezzel a készülékkel a saját ízlése szerint szabhatja személyre az italok paramétereit, és a módosított italt személyes profilban tárolhatja. Az egyes profilok más-más színűek.

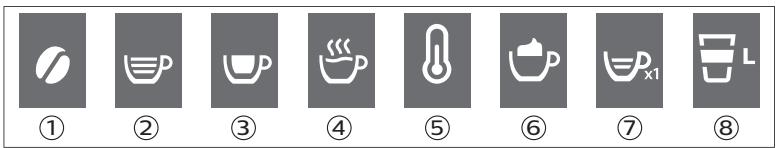

Italok főzése a CoffeeMaestro funkcióval A készülék CoffeeEqualizer funkciója lehetővé teszi, hogy egész ízprofilokat válasszon ki ahelyett, hogy külön módosítaná az egyes beállításokat. A Delicato, Intenso és Forte profilok közül választhat. Egy CoffeeMaestro-ízprofil kiválasztásához: 1 Másik ital kiválasztásához érintse meg a választott ital ikonját (2. ábra) vagy a „More Drinks” (További italok) ikont (3. ábra). 2 Érintse meg többször egymás után a CoffeeMaestro ikont (15. ábra). 3 Erősítse meg a választását az OK gomb megnyomásával. Ezzel módosította az ital fő beállításait. 4 Az ital megfőzésének elindításához nyomja meg a Start/stop

A CoffeeEqualizer funkció Egy ital kiválasztása után a CoffeeEqualizer funkció automatikusan bekapcsolódik. Használja a felfelé és a lefelé mutató nyilakat a következő beállítások módosításához:

Aroma erőssége Kávé mennyisége Tej mennyisége Víz mennyisége Ital hőmérséklete

6 Hab mennyisége 7 Dönthet úgy is, hogy elkészít 1 vagy 2 csészét. 8 Utazóbögréhez való kávémennyiség (csak bizonyos típusoknál)

Megjegyzés: Az, hogy melyik beállításokat módosíthatja, a választott italtól függ.

Egy profil kiválasztása A Profilok ikonnal kiválaszthat egy profilt, és tárolhat egy receptet. 1 Valamelyik színes profil kiválasztásához érintse meg többször a Profilok ikont (16. ábra). A profilok egymástól eltérő színűek. 2 Válasszon italt az ital egyérintéses ikonjának vagy a „More Drinks” (További italok) ikon megérintésével. 3 Lehetőség van az italok beállításainak testre szabására. 4 A kiválasztott ital készítéséhez nyomja meg a Start/stop gombot. - Ekkor történik az új beállítások mentése a kiválasztott színű profilba. A készülék gyári beállításai bármikor visszaállíthatók (lásd: 'Gyári beállítások visszaállítása').

Vendégprofil A készülék rendelkezik vendégprofillal. A vendégprofil kiválasztásakor a profilikon kikapcsol. Amikor ezt a profilt választja, a beállításokat továbbra is testre szabhatja saját igényei szerint, de a készítmény receptjét nem menti a gép.

Extra adag (ExtraShot) A készülékkel lehetőség van Ristretto hozzáadására a kávé- és tejitalhoz, például ha erősebb kávét szeretne készíteni. 1 Helyezzen egy csészét a kifolyócső alá. 2 Az ital kiválasztásához érintse meg az egyik ital egyérintéses ikonját (2. ábra), vagy érintse meg a „More Drinks” (További italok) ikont egy másik ital kiválasztásához (3. ábra). 3 A felfelé mutató nyíl segítségével állítsa az erősséget a legnagyobb értékre, majd válassza ki az ExtraShot funkciót (17. ábra). 4 Koppintson az OK ikonra, ha a többi beállítást is testre szeretné szabni. Ezután az italkészítés elindításához nyomja meg a Start/stop gombot. 5 Az italkészítés befejezés előtti leállításához nyomja meg újra a Start/stop gombot. Ha az ExtraShot funkciót választotta, egyszerre csak egy kávét főzhet.

A készülék beállítása A vízkeménység beállítása Javasoljuk, hogy az optimális teljesítmény és a hosszabb élettartam érdekében a helyi víz keménységéhez állítsa be a vízkeménységet a gépen. Ezzel megelőzheti a készülék túl gyakori vízkőmentesítését is. Vízkeménység alapértelmezett beállítása 4: kemény víz.

A helyi víz keménységének meghatározásához használja a dobozban található tesztcsíkot. 1 Mártsa csapvízbe vagy tartsa folyóvíz alatt a vízkeménységi tesztcsíkot 1 másodpercig (18. ábra). 2 Várjon 1 percig. A tesztcsíkon levő pirossá váló négyzetek száma jelzi a víz keménységét (19. ábra).

Állítsa be a készüléket a megfelelő vízkeménységhez: 1

Érintse meg a Beállítások ikont, majd válassza ki a felfelé és lefelé mutató nyilakkal a vízkeménységet. Majd nyomja meg az OK gombot. 2 A felfelé és lefelé mutató nyilakkal válassza ki a vízkeménységet. A kijelzőn kiválasztott piros négyzetek számának meg kell egyeznie a tesztcsíkon (20. ábra) levő vörös négyzetek számával. 3 Ha beállította a megfelelő vízkeménységet, nyomja meg az OK gombot.

Az őrlés beállítása A kávé erősségének módosítását a szemeskávé-tartályban található darálóbeállító gombbal végezheti el. Minél alacsonyabb az őrlési beállítás, annál finomabbra őrli a készülék a kávészemeket, és annál erősebb lesz a kávé. Összesen 12-féle kávédaráló-beállítás közül választhat. A készülék beállítása befejeződött, így az a legjobb ízt hozza majd ki a kávébabokból. Ezért azt javasoljuk, hogy ne változtasson a kávédaráló beállításain, amíg nem főzött 100–150 csésze kávét (kb. 1 havi mennyiség). Az őrlési beállítást csak akkor lehet módosítani, ha a készülék szemes kávét őröl. 2-3 italt el kell készítenie, mielőtt teljes mértékben érezhetővé válik a különbség. A daráló károsodásának megelőzése érdekében ne forgassa el egyszerre egynél több fokkal a darálóbeállító gombot. 1 2 3 4

Tegyen egy csészét a kávéadagoló kifolyója alá. Vegye le a fel a szemes kávé tartályának fedelét (21. ábra). Érintse meg az Espresso ikont, majd nyomja meg a Start/stop gombot. Amikor a daráló elkezdi a darálást, nyomja le a darálóbeállító gombot, és forgassa balra vagy jobbra (22. ábra).

A készülék további beállításai Ha megérinti a Beállítások ikont, a készülék következő beállításait módosíthatja: - Vízkeménység: 5 szint közül választhat a régió vízkeménysége szerint. - Készenléti idő: Választható: 15, 30, 60 vagy 180 perc. - Kijelző fényereje: választható: alacsony, közepes és nagy. - Nyelv: kiválaszthatja a kijelző kívánt nyelvét. - Hang: be- és kikapcsolhatja a gép jelzőhangját. - Előlapi világítás: választható a „mindig be”, a „italkészítés esetén be” vagy a „mindig ki” lehetőség. - Mértékegység: választható mértékegységek: ml és oz.

Gyári beállítások visszaállítása Bármikor lehetőség van a készülék gyári beállításainak visszaállítására. 1 Érintse meg a Beállítások ikont. 2 A felfelé és lefelé mutató nyilakkal válassza ki a „Gyári beállítások” lehetőséget. Erősítse meg az OK gombra történő koppintással. 3 A visszaállítási szándék megerősítéséhez nyomja meg a Start/stop gombot. - A gyári beállítások visszaállítása megtörtént. A készülék a következő gyári alapbeállításokat állítja vissza: vízkeménység, készenléti idő, kijelző fényereje, hang, hőmérséklet, előlapi világítás, profilok.

AquaClean vízszűrő A készülék AquaClean-kompatibilis. Az AquaClean vízszűrőt behelyezheti a víztartályba, hogy megőrizze a kávé ízét. Ezzel el lehet kerülni a vízkőmentesítést is, mivel csökkenti a vízkő lerakódását a készülékben. Az AquaClean vízszűrőt megvásárolhatja a helyi forgalmazótól, a jóváhagyott szakszerviztől, illetve online a www.philips.com/parts-and-accessories webhelyről.

Az AquaClean szűrő állapotjelzője Ha az AquaClean aktív, az AquaClean szűrő állapotának százaléka mindig látható a képernyőn. - Ha az AquaClean szűrő állapota 10% vagy annál kevesebb, akkor a képernyőn a készülék minden bekapcsolásakor egy üzenet megjelenik meg 2 másodpercre. Az üzenet azt javasolja, hogy vásároljon új szűrőt. - Ha az AquaClean szűrő állapota 0%, akkora készülék minden bekapcsoláskor kéri, hogy cserélje ki az AquaClean szűrőt.

Az AquaClean vízszűrő aktiválása (5 perc) A készülék nem érzékeli automatikusan, hogy behelyeztek egy szűrőt a víztartályba. Ezért a Tisztítás menüben telepített új AquaClean vízszűrőt aktiválnia kell. Amikor a gép már nem jeleníti meg a szűrő aktiválását kérő üzenetet, még aktiválhatja az AquaClean vízszűrőt, de előbb vízkőmentesítenie kell a készüléket. A készüléknek teljesen vízkőmentesnek kell lennie az AquaClean vízszűrő használatának megkezdése előtt. Az AquaClean vízszűrő aktiválása előtt vízbe áztatással elő kell azt készíteni az alábbiak szerint. Ha ezt nem teszi meg, akkor a készülék levegőt szívhat be, ami nagy zajjal jár, és megakadályozza a készüléket a kávéfőzésben. 1 Érintse meg a „Tisztítás” ikont, majd a felfelé és lefelé mutató nyilakkal válassza ki az „AquaClean” lehetőséget. 2 A megerősítéshez érintse meg az OK ikont. 3 Amikor megjelenik az aktiválási képernyő, érintse meg ismét az OK gombot. Kövesse a képernyőn megjelenő utasításokat. 4 Rázza a szűrőt körülbelül 5 másodpercig (23. ábra). 5 Merítse bele a szűrőt a tetejével lefelé egy hideg vizet tartalmazó edénybe, és rázza/nyomja le (24. ábra). 6 Helyezze a szűrőt függőlegesen a víztartályban levő szűrőcsatlakozóra. Nyomja le ütközésig (25. ábra).

234 Magyar 7 8 9 10 11

Töltse fel a víztartályt friss vízzel, és helyezze vissza a készülékbe. Helyezzen egy csészét a kifolyócső alá. Nyomja meg a Start/stop gombot az aktiválási folyamat elindításához. Ezzel 1 percig forró vizet adagol a kifolyócsőből. A szűrő aktiválása sikeresen megtörtént.

Az AquaClean vízszűrő cseréje (5 perc) Miután 95 liter víz átfolyt a szűrőn, a szűrő működése megszűnik. Az AquaClean állapotjelzője 0%-ra csökken, hogy emlékeztesse Önt a szűrő cseréjére. Mindaddig, amíg az AquaClean állapotjelző megjelenik a kijelzőn, kicserélheti a szűrőt a készülék előzetes vízkőmentesítése nélkül. Ha nem cseréli ki időben az AquaClean vízszűrőt, akkor az AquaClean kijelző egy idő után kialszik. Ilyenkor is kicserélheti a szűrőt, de előtte vízkőmentesíteni kell a készüléket. Amikor az AquaClean állapotjelző 0%-ra csökken, vagy amikor a gép emlékezteti az AquaClean szűrő cseréjére: 1 vegye ki a régi AquaClean vízszűrőt. 2 tegyen be egy új szűrőt, és „Az AquaClean vízszűrő aktiválása (5 perc)” fejezetben ismertetett módon aktiválja. Cserélje ki az AquaClean vízszűrőt legalább 3 havonta, még akkor is, ha a készülék még nem jelezte, hogy csere szükséges.

A főzőegység eltávolítása és behelyezése A főzőegység eltávolításával, behelyezésével és tisztításával kapcsolatos további tudnivalókért tekintse meg a www.saeco.com/care weboldalt.

A főzőegység kivétele a készülékből 1 Kapcsolja ki a készüléket. 2 Vegye le a víztartályt, és nyissa ki a szervizajtót (26. ábra). 3 Nyomja meg a PUSH (NYOMNI) kart (27. ábra), majd a fogantyúnál meghúzva vegye ki a főzőegységet a készülékből (28. ábra). Amikor kiveszi a főzőegységet a készülékből, ürítse ki a cseppfelfogó tálcáját és a kávézacctartót.

A főzőegység visszahelyezése Mielőtt visszacsúsztatja a főzőegységet a készülékbe, ellenőrizze, hogy az megfelelő pozícióban álle. 1

Ellenőrizze, hogy megfelelő helyzetben van-e a főzőegység. A főzőegység oldalán található sárga hengernek illeszkednie kell a fekete nyílhoz és az N (29. ábra) jelhez. - Ha a henger nem illeszkedik ezekhez, nyomja le a kart, amíg az hozzá nem ér a főzőegység (30. ábra) aljához. 2 Az oldalsó (31. ábra) vezetősínek mentén csúsztassa vissza a főzőegységet a készülékbe, amíg a helyére nem rögzül egy kattanással (32. ábra). Ne nyomja meg a PUSH (MEGNYOMNI) gombot. 3 Csukja vissza a szervizajtót, és helyezze vissza a víztartályt.

Tisztítás és karbantartás A rendszeres tisztítással és karbantartással kiváló állapotban tarthatja a készüléket, és hosszú időn át biztosíthatja az ízletes kávét és az egyenletes kávéadagolást. Az alábbi táblázatban láthatja annak részletes ismertetését, hogy mikor és hogyan kell tisztítani a készülék összes levehető alkatrészét. További részletes információk és tájékoztató videók: www.saeco.com/care. A C ábrán áttekintés látható a mosogatógépben is tisztítható részegységekről.

Levehető alkatrészek

Vegye ki a főzőegységet a készülékből (lásd: 'A főzőegység eltávolítása és behelyezése'). Öblítse le csap (lásd: 'A főzőegység tisztítása csap alatt') alatt.

Tisztítsa a főzőegységet Philips kávéolajeltávolító tablettával (lásd: 'A főzőegység tisztítása kávéolaj-eltávolító tablettával').

A napi használatot követően

Hajtsa végre a tisztítási menü „HygieSteam” programját. Válassza a tisztítási menü „HygieSteam” lehetőségét, majd kövesse a képernyőn megjelenő utasításokat. Nedves ruhával törölje át a fém tejfelszívó tömlő külső részét, mielőtt beleteszi a tejfelszívó tömlő tartójába.

Távolítsa el és szedje szét a belső tejhabosítót (lásd „A belső tejhabosító tisztítása folyó víz alatt” fejezetet). Minden alkatrészt a csap alatt öblítsen el egy kis mosogatószerrel.

Hajtsa végre a „Deep Milk Clean” eljárást a Philips tejkörtisztítóval. Válassza a tisztítási menü „Deep Milk Clean” lehetőségét, majd kövesse a képernyőn megjelenő utasításokat. A részletes tájékoztató videókért keresse fel a www.saeco.com/care webhelyet.

Szerelje szét a tejtartót (33. ábra), és nyomja ki a golyót a tejfelszívó tömlő csapjával (34. ábra). Tisztítsa meg a tejtartót csap alatt vagy mosogatógépben.

HygieSteam tartály (tejfelszívó tömlő tartója)

Hetente, vagy amikor a készülék emlékezteti erre

Vegye ki a HygieSteam tartályt a készülékből (35. ábra), majd vegye le a HygieSteam fedelet (36. ábra). Ürítse ki a HygieSteam tartályt, majd tisztítsa meg a tartályt és a fedelet csap alatt vagy mosogatógépben. Szárítsa meg a tartályt és a fedelet a levegőn, majd helyezze vissza őket a készülékbe.

Tejkör/belső tejhabosító

236 Magyar Levehető alkatrészek

Hetente ellenőrizze, hogy nem tömődött-e el az őrölt kávé tárolója.

Húzza ki a készülék hálózati dugóját a fali aljzatból, és vegye ki a főzőegységet. Nyissa fel az őrölt kávé tárolójának fedelét, és helyezze be a kanál nyelét a kávécsatornába. Mozgassa a nyelet fel és le, amíg az eltömődött kávé le (37. ábra) nem esik. Lásd: www.saeco.com/care webhelyet a részletes tájékoztató videókért.

Kávéőrlemény-tartó Akkor ürítse ki a kávézacctartót, amikor a készülék erre kéri. Tisztítsa hetente.

A kávézacctartó ürítése a készülék bekapcsolt állapotában történjen. Öblítse le vízcsap alatt némi mosogatószerrel vagy tisztítsa meg mosogatógépben. A kávézacctartó előlapja (A18. ábra) mosogatógépben nem mosható.

Naponta, vagy ha a cseppfelfogó tálca fedelén keresztül felemelkedik a piros „Cseppfelfogó tálca megtelt” jelző, ürítse ki a cseppfelfogó tálcát (38. ábra). A cseppfelfogó tálcát hetente tisztítsa.

Vegye ki a cseppfelfogó tálcát (39. ábra), és tisztítsa meg azt a csap alatt folyékony mosószerrel. A cseppfelfogó tálcát és a fedelét mosogatógépben is tisztíthatja. A kávézacctartó előlapja (A18. ábra) mosogatógépben nem mosható.

A főzőcsoport kenéséhez használjon Philips kenőzsírt (lásd: 'A főzőegység kenése').

Öblítse ki a víztartályt a csap alatt

Kávéfőzőgép előlapja

Dörzsölésmentes ruhát használjon a tisztításhoz.

A főzőegység tisztítása A főzőegység rendszeres tisztításával megelőzhető az, hogy a kávémaradványok eltömítsék a belső köröket. A főzőegység eltávolításával, behelyezésével és tisztításával kapcsolatos támogatási videókért tekintse meg a www.saeco.com/care weboldalt.

A főzőegység tisztítása csap alatt 1 Vegye ki a főzőegységet (lásd: 'A főzőegység eltávolítása és behelyezése'). 2 Alaposan öblítse ki a főzőegységet langyos vízzel. Óvatosan tisztítsa meg a főzőegység felső szűrőjét (40. ábra). 3 Hagyja a főzőegységet megszáradni, mielőtt visszahelyezné. Ne tisztítsa a főzőegységet ruhával, mert a belsejében összegyűlhetnek a ruhából származó szálak.

A főzőegység tisztítása kávéolaj-eltávolító tablettával Csak Philips kávéolaj-eltávolító tablettát használjon. 1 Érintse meg a Tisztítás ikont, majd a fel és le nyíllal válassza a Főzőegység tisztítása lehetőséget. 2 Érintse meg az OK gombot, majd kövesse a képernyőn megjelenő utasításokat.

A főzőegység kenése A gép teljesítményének javítása érdekében javasoljuk a főzőegység kéthavonkénti kenését, hogy a mozgó alkatrészek működése folyamatosan kifogástalan maradjon. 1 Kenje be zsírral vékonyan a főzőegység (41. ábra) dugattyúját (szürke alkatrész). 2 Vékonyan kenje be zsírral a tengely (szürke alkatrész) környékét a főzőegység alján (42. ábra). 3 Kenjen zsírt vékonyan mindkét oldalon (43. ábra) a sínekre.

A belső tejhabosító tisztítóprogramjai A készülék három programot kínál a belső tejhabosító tisztításához: - „HygieSteam Shot”: A készülék gőzlövettel végzi el a belső tejhabosító gyors öblítését. - „HygieSteam”: A készülék gőzzel alaposan megtisztítja a belső tejkört. Bizonyosodjon meg arról, hogy a HygieSteam tartály megfelelően van összeszerelve (44. ábra) és csatlakoztatva a készülékhez (45. ábra). Helyezze a tejfelszívó tömlőt a tejfelszívó tömlő tartójába (46. ábra), majd kövesse a képernyőn megjelenő utasításokat. - „Deep Milk Clean”: A belső tejkör tisztításához hajtsa végre a „Deep Milk Clean” eljárást a Philips tejkörtisztítóval.

A belső tejhabosító tisztítása folyó víz alatt 1 2 3 4 5 6

Nyissa ki a belső tejhabosító (47. ábra) ajtaját. Az eltávolításhoz húzza lefelé (48. ábra) a belső tejhabosítót. A belső tejhabosító alsó részét lehúzva a felső részről (49. ábra) szedje szét a tejhabosítót. Szerelje szét az összes alkatrészt (50. ábra), és tisztítsa meg ezeket a csap alatt. Szerelje össze újra a belső tejhabosítót. A belső tejhabosító visszahelyezéséhez állítsa azt függőleges helyzetbe, és győződjön meg arról, hogy a lyukak illeszkednek a készüléken található két csőhöz. Ezután emelje felfelé a belső tejhabosítót, amíg az a helyére (13. ábra) nem kattan. 7 Zárja be az ajtót. A részletes tájékoztató videókért keresse fel a www.saeco.com/care webhelyet.

Vízkőmentesítés Csak Philips vízkőmentesítőt használjon. Semmilyen körülmények között ne használjon olyan vízkőmentesítő szert, amely kénsavat, sósavat, szulfonsavat vagy ecetsavat (pl. ecet) tartalmaz, mivel ezek károsíthatják a készülék vízkörét, és előfordulhat, hogy nem oldják fel a vízkövet megfelelően. Ha nem a Philips vízkőmentesítőt használja, a jótállás érvénytelenné válik. A vízkőmentesítés elhagyásakor a jótállás szintén érvénytelenné válik. Philips vízkőmentesítőt online áruházunkban vásárolhat: www.saeco.com/care. 1 Ha a készülék vízkőmentesítésre kéri, nyomja meg az indítás és leállítás gombot a vízkőmentesítés indításához. Ha anélkül szeretné elindítani a vízkőmentesítést, hogy a készülék erre kérné, érintse meg a Tisztítás ikont, és válassza a „Descale” (Vízkőmentesítés) lehetőséget. 2 Vegye ki a cseppfelfogó tálcát, a kávézacctartót és a HygieSteam tartályt (35. ábra), ürítse ki, majd illessze vissza őket a helyükre. 3 Távolítsa el a víztartályt, és ürítse ki. Ezután távolítsa el az AquaClean szűrőt. 4 Öntse bele az egész üveg Philips vízkőmentesítőt a víztartályba, majd töltse meg a víztartályt vízzel a CALC CLEAN (Vízkőmentesítés) szintjelzésig (51. ábra). Ezután helyezze vissza azt a készülékbe. 5 Tegyen egy nagy edényt (1,5 l) a kávéadagoló kifolyója alá.

238 Magyar 6 Bizonyosodjon meg arról, hogy a HygieSteam tartály megfelelően van összeszerelve (44. ábra) és csatlakoztatva a készülékhez (45. ábra). Helyezze a tejfelszívó tömlőt a tejfelszívó tömlő tartójába (46. ábra). 7 A vízkőmentesítési eljárás indításához kövesse a képernyőn megjelenő utasításokat. A vízkőmentesítési eljárás nagyjából 30 percet vesz igénybe, és egy vízkőmentesítési ciklusból és egy öblítési ciklusból áll. 8 Ha a vízkőmentesítési ciklus befejeződött, vízzel öblítse ki a víztartályt és a vízkört. Kövesse a képernyőn megjelenő utasításokat. 9 Helyezzen be új AquaClean szűrőt a víztartályba, majd aktiválja (lásd: 'Az AquaClean vízszűrő aktiválása (5 perc)'). Tipp: Az AquaClean szűrő használata csökkenti a vízkőmentesítés szükségességét.

Mi a teendő, ha félbe kellett szakítani a vízkőmentesítési eljárást? A vízkőmentesítési eljárásból a vezérlőpult be- és kikapcsoló gombjának lenyomásával léphet ki. Ha a vízkőmentesítési eljárás a befejezés előtt szakad meg, tegye a következőt: 1 Ürítse ki és öblítse ki alaposan a víztartályt. 2 Töltse fel friss vízzel a víztartályt egészen a CALC CLEAN szintjelzéséig, majd kapcsolja be újra a készüléket. A készülék felmelegszik, és automatikus öblítési ciklust hajt végre. 3 Mielőtt italok főzésére használná a készüléket, végezzen kézi öblítési ciklust. Kézi öblítési ciklus végzéséhez először adagoljon fél víztartálynyi forró vizet, majd főzzön két csésze kávét őrölt kávéból őrölt kávé hozzáadása nélkül. Megjegyzés: Ha a vízkőmentesítési eljárás nem fejeződött be, a lehető leghamarabb újra el kell végezni a vízkőmentesítést.

Hibakódok Alább található egy lista azokkal a hibakódokkal, amelyek Ön által megoldható problémákat jeleznek. A tájékoztató videókért lásd: www.saeco.com/care. Ha másik hibakód jelenik meg, forduljon az országában működő Philips ügyfélszolgálathoz. Az elérhetőségek a jótállási füzetben találhatók.

Az kávécsatorna eldugult.

Kapcsolja ki a készüléket, és a csatlakozódugót húzza ki a fali aljzatból. Vegye ki a főzőegységet. Ezután nyissa fel az őrölt kávé tárolójának fedelét, és helyezze be a kanál nyelét a kávécsatornába. Mozgassa a nyelet fel és le, amíg az eltömődött kávé le nem esik (37. ábra). Lásd a www.saeco.com/care webhelyet a részletes tájékoztató videókért.

A főzőegység szennyezett vagy nincs megfelelően megolajozva.

Kapcsolja ki a készüléket. Öblítse el tiszta vízben a főzőegységet, hagyja levegőn megszáradni, majd olajozza meg (lásd: 'A főzőegység kenése'). Lásd: „A főzőegység tisztítása” című fejezet, illetve www.saeco.com/care webhelyet a részletes tájékoztató videókért. Ezután kapcsolja be újra a készüléket.

Magyar 239 Hibakód Probléma

A főzőegység nincs megfelelően elhelyezve.

Kapcsolja ki a készüléket. Vegye ki a főzőegységet, majd helyezze vissza. Csak akkor illessze be a főzőegységet, ha az a megfelelő helyzetben van. Lásd „A főzőegység kezelése” című részt, illetve www.saeco.com/care webhelyet a részletes tájékoztató videókért. Ezután kapcsolja be újra a készüléket.

Levegő van a vízkörben. A készülék kikapcsolásával, majd ismételt bekapcsolásával indítsa újra a készüléket. Ha ez beválik, adagoljon 2-3 csészényi forró vizet. Ha már hosszabb ideje nem végezte el a vízkőmentesítést, most végezze el azt. Az AquaClean szűrőt nem készítette elő megfelelően a beszerelés előtt, vagy a szűrő eldugult.

Távolítsa el az AquaClean szűrőt, és próbáljon meg újra kávét főzni. Ha ez beválik, az AquaClean szűrőt készítse elő megfelelően a visszahelyezés előtt. Helyezze vissza az AquaClean szűrőt a víztartályba. Ha ez sem válik be, a szűrő eldugulhatott és cserére szorul.

A készüléknek fel kell vennie a szobahőmérsékletet

Várjon egy ideig, amíg a gép a szállítási, illetve kültéri hőmérsékletről felmelegszik szobahőmérsékletre. Kapcsolja ki a készüléket, várjon 30 percet, majd kapcsolja be újra. Ha így sem működik, forduljon a vevőszolgálathoz. Az elérhetőségek a jótállási füzetben találhatók.

A készülék túlhevült.

Kapcsolja ki a készüléket, majd 30 perc múlva kapcsolja vissza.

A készülék nincs megfelelően a konnektorhoz csatlakoztatva.

Bizonyosodjon meg arról, hogy a tápkábel kis csatlakozódugóját megfelelően csatlakoztatta a készülék hátulján lévő aljzatba.

Tartozékok rendelése A készülék tisztításához és vízkőmentesítéséhez csak Philips karbantartási termékeket használjon. Ezeket a termékeket megvásárolhatja egy helyi forgalmazótól, egy jóváhagyott szakszerviztől, illetve online a www.philips.com oldalon. Készüléke modellszámának megadásával a pótalkatrészek teljes listáját megkeresheti weboldalunkon. A modellszám a szervizajtó belső oldalán található. Karbantartási termékek és típusszámok: - Vízkőmentesítő oldat CA6700 - AquaClean szűrő CA6903 - Főzőegység-zsír HD5061 - Kávéolaj-eltávolító tabletták CA6704 - Tejkörtisztító anyag CA6705 - Karbantartókészlet CA6707

Hibaelhárítás Ez a fejezet összefoglalja a készülékkel kapcsolatban leggyakrabban felmerülő problémákat. A támogatási videók és a gyakran feltett kérdések teljes listája a www.saeco.com/care weboldalon található. Ha Ön nem tudja megoldani a problémát, forduljon az országában működő ügyfélszolgálathoz. Az elérhetőségek a jótállási füzetben találhatók.

Kávémaradvány található az új kávéfőzőben.

Ezt a készüléket kávéval próbálták ki.

Gondosan ki van tisztítva, de lehetséges, hogy maradtak benne kávémaradékok. De a készülék teljesen új.

A csepptálca gyorsan Ez normális jelenség. A készülék megtelik, illetve mindig vízzel tisztítja a belső kört és a van víz a csepptálcában. főzőegységet is. Valamennyi víz a belső körből egyenesen a cseppfelfogó tálcába folyik.

Naponta, vagy ha a cseppfelfogó tálca fedelén keresztül felemelkedik a piros „cseppfelfogó tálca megtelt” jelző, ürítse ki a cseppfelfogó tálcát. Tipp: helyezzen egy csészét az adagolócső alá a kifolyó öblítővíz összegyűjtésére.

A kávézacctartó ürítését kérő ikon továbbra is megjelenik.

A kávézacctartót olyankor ürítették ki, amikor a készülék ki volt húzva a konnektorból, vagy túl gyorsan tették vissza a helyére.

Vegye ki a kávézacctartót, várjon legalább 5 másodpercet, majd tegye vissza.

A készülék a kávézacctartó kiürítését kéri, pedig az nincs is tele.

A készülék nem állította alapállapotba a számlálót, amikor legutóbb kiürítette a kávézacctartót.

Várjon mindig legalább 5 másodpercet, mielőtt visszahelyezi a kávézacctartót. Így a készülék nullázni fogja a kávéadagok számlálóját, és megfelelően folytatja a számlálást.

A kávézacctartó teljesen Eltávolította a cseppfelfogó tele van, de a kijelzőn tálcát, de nem ürítette ki a nem jelenik meg a kávézacctartót. kávézacctartó ürítését kérő ikon.

A cseppfelfogó tálca eltávolításakor ürítse ki a kávézacctartót is, akkor is, ha csak néhány adag kávét tartalmaz. Így a készülék biztosan nullázni fogja a kávéadag-számlálót, és megfelelően folytatja a kávéadagok számlálását.

A főzőegységet nem tudom eltávolítani.

A főzőegység nincs megfelelően A készülék alaphelyzetbe állítását a elhelyezve. következőképpen végezze: csukja vissza a szervizajtót, és helyezze vissza a víztartályt. Kapcsolja ki, majd vissza a készüléket, és várja meg, amíg az italok ikonjai elkezdenek világítani. Próbálja meg újra kivenni a főzőegységet. A lépésenkénti utasításokat lásd „A főzőegység eltávolítása és behelyezése” című fejezetben.

A főzőegységet nem tudom behelyezni.

A főzőegység nincs megfelelően A készülék alaphelyzetbe állítását a elhelyezve. következőképpen végezze: csukja vissza a szervizajtót, és helyezze vissza a víztartályt. Hagyja kint a főzőegységet. Kapcsolja ki a készüléket, és a csatlakozódugót húzza ki a fali aljzatból. Várjon 30 másodpercet, majd csatlakoztassa a készüléket a konnektorhoz, kapcsolja be, és várjon, amíg az italok ikonjai el nem kezdenek világítani. Ezután állítsa a megfelelő helyzetbe a főzőegységet, és helyezze vissza a készülékbe. A lépésenkénti utasításokat lásd „A főzőegység eltávolítása és behelyezése” című fejezetben.

A főzőegység szennyezett vagy meg kell olajozni.

Távolítsa el a főzőegységet, öblítse le a csap alatt, majd hagyja megszáradni. Utána kenje meg a mozgó alkatrészeket (lásd: 'A főzőegység kenése').

A készülék önbeállítási eljárást hajt végre. Ez a folyamat automatikusan indul el, amikor először használja a készüléket, amikor másfajta szemes kávéra vált vagy miután hosszú ideig nem használta a készüléket.

Főzzön le 5 csésze kávét, hogy a készülék be tudja fejezni önbeállítási folyamatot.

A daráló túl durva darálási fokozatra van állítva.

Állítsa a kávédarálót finomabb szemcseméretre (alacsonyabb beállításra). Készítsen 2-3 italt, hogy teljes mértékben érezhesse a különbséget.

Túl alacsony hőmérséklet van beállítva.

Állítsa a hőmérsékletet maximumra (52. ábra).

A hideg csésze csökkenti az ital hőmérsékletét.

A csészék előmelegítéséhez ezeket öblítse át forró vízzel.

A tej hozzáadása csökkenti az ital hőmérsékletét.

Akár meleg, akár hideg a tej, hozzáadása mindenképpen csökkenti a kávé hőmérsékletét. A csészék előmelegítéséhez ezeket öblítse át forró vízzel.

A kávé nem elég forró.

Nem folyik ki, illetve túl lassan folyik ki a kávé.

Az AquaClean vízszűrőt nem készítették elő megfelelően az üzembe helyezéshez.

Vegye ki az AquaClean szűrőt a víztartályból, és adagoljon forró vizet a géppel. Ha így működik, akkor az AquaClean szűrőt nem megfelelően szerelték be. Tegye vissza és aktiválja az AquaClean szűrőt, és hajtsa végre az „AquaClean vízszűrő” fejezetben szereplő összes lépést. Ha hosszabb ideig nem használta a készüléket, újra elő kell készítenie az AquaClean vízszűrőt a használatra, majd adagoljon 2-3 csésze forró vizet a géppel.

A tej nem habosodik.

Az AquaClean vízszűrő eltömődött.

A AquaClean vízszűrőt 3 havonta cserélje ki. A 3 hónapnál öregebb szűrő eltömődhet.

A daráló túl finom darálási fokozatra van állítva.

Állítsa a kávédarálót nagyobb szemcseméretre (magasabb beállításra). Vegye figyelembe, hogy ez hatással lesz a kávé ízére.

A főzőegység szennyezett.

Távolítsa el a főzőegységet, és alaposan öblítse le csap (lásd: 'A főzőegység tisztítása csap alatt') alatt.

A kávéadagoló kifolyója szennyezett.

Tisztítsa meg a kávéadagoló kifolyóját és a nyílásait pipatisztítóval vagy tűvel.

Az őrölt kávé tárolója eltömődött

Kapcsolja ki a készüléket, és vegye ki a főzőegységet. Nyissa fel az őrölt kávé tárolójának fedelét, és helyezze be a kanál nyelét a kávécsatornába. Mozgassa a nyelet fel és le, amíg az eltömődött kávé le (37. ábra) nem esik.

A készülék vezetékét vízkő tömíti el.

Vízkőmentesítse a készüléket Philips vízkőmentesítővel (lásd: 'Vízkőmentesítés'). Végezze el a vízkőmentesítést, amikor a készülék azt kéri.

A belső tejhabosító szennyezett, illetve nincs megfelelően behelyezve.

Tisztítsa meg a belső tejhabosítót, a visszahelyezés előtt pedig ellenőrizze, hogy a megfelelő helyzetben van-e (lásd: 'A belső tejhabosító tisztítása folyó víz alatt').

Olyan típusú tejet használ, amely nem alkalmas a habosításra.

A különböző tejtípusokból különböző mennyiségű és minőségű hab termelődik.

A használt tej nem elég hideg.

Ügyeljen arra, hogy közvetlenül a hűtőből vegye elő a tejet.

Nincs megfelelően csatlakoztatva a rugalmas tejfelszívó tömlő.

Nyissa ki a kávéadagoló kifolyójának (47. ábra) ajtaját, és ellenőrizze, hogy megfelelően van-e csatlakoztatva a rugalmas tejfelszívó tömlő a tejhabosítóhoz (53. ábra). Ügyeljen arra, hogy forró lehet a tejhabosító és a tejfelszívó tömlő. Megérintés előtt hagyja a tejhabosítót és a tömlőket kihűlni.

A tejhabosító és a tejfelszívó tömlők nem tiszták.

Vegye ki és szerelje szét a belső tejhabosítót (lásd: 'A belső tejhabosító tisztítása folyó víz alatt'). Öblítsen le minden alkatrészt csapvízzel. Az alapos tisztításhoz hajtsa végre a Philips tejkörtisztítóval a „Deep Milk Clean” eljárást a tisztítási ( ) menüvel. Ügyeljen arra, hogy ha az alkatrészeket mosogatógépben mosta el, akkor azok ételdaraboktól vagy mosogatószermaradványoktól el lehetnek dugulva. Ajánlott szemrevételezni, hogy nincsenek-e eldugulva. Javasoljuk, hogy minden nap végezze el a HygieSteam programot. 1) Nyomja meg a „Clean” (Tisztítás) gombot a kezelőpanelen. 2) Válassza a „HygieSteam” lehetőséget. 3) A folyamat megkezdéséhez nyomja meg a Start gombot. Ezután végezze el a kijelzőn megjelenő összes lépést.

A tejfelszívó tömlők eltömődtek. Mindig a tejfelszívó tömlők nélkül tárolja a tejtartót a hűtőszekrényben. A megmaradt tej összegyűlhet a tejfelszívó tömlőkben, és akadályozhatja a tej áramlását a tömlőkön keresztül. Tárolás előtt öblítse el a tejfelszívó tömlőket. Úgy tűnik, hogy a készülék szivárog.

A készülék vízzel tisztítja a belső kört és a főzőegységet is. Ez a víz a belső körből egyenesen a cseppfelfogó tálcába folyik. Ez normális jelenség.

Minden nap, vagy ha a cseppfelfogó tálca fedelén keresztül felemelkedik a piros „cseppfelfogó tálca megtelt” jelző, ürítse ki a cseppfelfogó tálcát. Tipp: Az öblítéskor kifolyó víz összegyűjtésére helyezzen egy csészét az adagolócső alá, hogy kevesebb víz jusson a cseppfelfogó tálcába.

A cseppfelfogó tálca teljesen megtelt, és túlcsordult, emiatt úgy tűnhet, hogy a készülék szivárog.

Minden nap, vagy ha a cseppfelfogó tálca fedelén keresztül felemelkedik a piros „cseppfelfogó tálca megtelt” jelző, ürítse ki a cseppfelfogó tálcát.

A víztartály nincs teljesen betolva a helyére, víz szivárog ki a víztartályból és levegő jut a készülékbe.

Ellenőrizze, hogy a víztartály a megfelelő helyzetben van-e: vegye ki, majd helyezze vissza, és ütközésig tolja be a készülékbe.

A főzőegység szennyezett/eltömődött.

Öblítse ki a főzőegységet.

A készülék nem vízszintes felületre van helyezve.

Helyezze a készüléket vízszintes felületre, hogy ne csorduljon túl a cseppfelfogó tálca, és a „cseppfelfogó tálca megtelt” jelző megfelelően működjön.

Az AquaClean vízszűrőt nem tudom aktiválni, és a készülék vízkőmentesítést kér.

Nem történt meg időben a Először végezzen vízkőmentesítést, szűrő behelyezése vagy cseréje, majd szerelje be az AquaClean miután a képernyőn megjelent vízszűrőt. az AquaClean-emlékeztető. Ekkor a készülék már nem teljesen mentes a vízkőtől.

Az új szűrő nem illik a készülékbe.

Nem Philips AquaClean típusú vízszűrőt próbál beszerelni.

Csak a Philips AquaClean vízszűrő szerelhető be a készülékbe.

Az AquaClean vízszűrőn levő gumigyűrű nincs a helyén.

Helyezze vissza a gumigyűrűt az AquaClean vízszűrőre.

Normális jelenség, hogy a készülék működés közben zajos.

Ha a készülék másféle zajjal kezd működni, tisztítsa meg és olajozza meg (lásd: 'A főzőegység kenése') a főzőegységet.

A készülék hangos zajt bocsájt ki.

Az AquaClean vízszűrő nem volt Vegye ki az AquaClean vízszűrőt a megfelelően előkészítve, ezért víztartályból, és a visszahelyezés előtt levegő jutott a készülékbe. megfelelően készítse elő a használatra. A lépésenkénti utasításokat lásd az „AquaClean vízszűrő” című fejezetben. A víztartály nincs teljesen betolva a készülékbe, ezért levegő jutott a készülékbe.

Ellenőrizze, hogy a víztartály a megfelelő helyzetben van-e: vegye ki, majd helyezze vissza, és ütközésig tolja be a készülékbe.

Műszaki jellemzők A gyártó fenntartja a jogot a termék műszaki jellemzőinek javítására. Az alapbeállítás szerinti mennyiségek hozzávetőleges értékek.

Méret (sz x ma x mé)

Magyar 245 Víztartály

Szemes kávé tartályának kapacitása

Kávéőrlemény-tartó kapacitása

Állítható csőmagasság

Névleges feszültség – névleges teljesítmény – tápellátás

Lásd a szervizajtó belsejében (A16. ábra) található adatcímkét
