HASZNÁLATI ÚTMUTATÓ KH 3169 ROUTER PARKSIDE
Kezelési ésbiztonsági utalások
CZ HORNI FREZA
Rendeltetesszeru hasznalat. Oldal 34
Felszerelés Oldal 34
A szálltmány tartalma. Oldal 35
Muszaki adatok. Oldal 35
Biztonsági utasítások
Munkahelyi biztonság. Oldal 36
ElektramosBiztonsag. Oldal 36
Szemelyek biztonsaga. Oldal 37
Az elektromos szerszámokkal valo gondos jaras es azok gondos hasznalata.... Oldal 37
Keszülkspecifikus biztonsági tudnivalok... Oldal 38
Originaltarozekok/kiegeszitokeszulekek Oldal 39
Vigyázat gezetékek! Oldal 39
Mindent megertett? Oldal 39
Uzembevétel
Maroszerszam-keszlet/alkalmazasi teruletek. Oldal 39
A maroszerszam behelyzese Oldal 40
Por-/forgacselszivascsatlakoztatasa. Oldal 41
Az elszivo adapter (redukalo darabbal) felszerelse Oldal 41
Kezelés
Bekapcsolas/kikapcsolas. Oldal 41
A fordulatszam beallitasa. Oldal 41
Fordulatszam iranyertékek tábázata Oldal 42
A marasmélység beallitasa. Oldal 42
Marasi irany. Oldal 43
Marasi eljarias. Oldal 44
A masolhively behelyezese. Oldal 44
Maras masolóhüvellyel. Oldal 44
Maras parhuzamvezetovel Oldal 44
Marás körzövel/Hábra. Oldal 44
Karbantartás és tisztlatas
Karbantartas Oldal 45
Tiszltas Oldal 45
Mentesités Oldal 45
Informação
Szerviz. Oldal 45
Konformitásnyilatkozat/Gyártó Oldal 46
| A használati utmutatóban az alábbi piktogrammokat/ jeleket használjuk: | |||
| Olvassa el a kezelési utmutató! | Védelmi osztály: II | ||
| Vegye figyolembe a figyelmeztétő és a biztonsági utasításokat! | Viseljen védószemüveget, hallásvédőt, porvédő álarcot és védökesztyüt. | ||
| Vigyázat, elektrmos áramütés veszélye! Veszélyes elektrmos fészültseg – éleveszély! | Az elektrmos szerszám használata kőzben tartsa távol a gyermekeket és más személyeket. | ||
| no | Névleges üresjárati fordulatszám | Tartsa a készüléket esötól vagy nedvességtőtól pávol. Víznek az elektrmos készülékek be valo be-hatolása nõveli az áramütés kockázatát. | |
| V~ | Volt (Váltofészültseg) | A sérlüt készülék, hálózati vezeték vagy csatlakozó elektrmos áramütés okozta veszelyt hordoz ma-gában. Rendszeresen Ellenőrizza a készülék, hálózati vezeték és a hálózati csatlakozó állapotát. | |
| W | Watt (Teljesítány) | Környzetbarát mádon tívolítsa el a csomagolóanyagot! | |
Felsömarógpó POF 1300
Bevezetés
Az elso üzembevetel el'tt ismerkedjen meg a keszülk funkcióival és informálójon az elektromos szerszámokkal való helyes
járásrol. Ehhez olvassa el a következo Hasznalatiutasítast. Örizze meg jol ezt azutasítast. A keszülék továbbadása eseten harmadiknak kézbesítsevele együtt annak a teljes dokumentációját is.
Rendeltetesszeru hasznalat
A keszülék szilárdan alatamasztott fák, muanyagokon és konnyú épitoanyagokon hornyok, élformálások, profilok és hosszlyukak marására, valamint masoló marásra való.
Csökkentett fordulatszámmal, valamint megfelelo marófkejekkel NE-fémeket (nem vastartalmú fémek) is meg lehet munkálni. A készülék nem a szabadban való üzemelésre való. A készülék nem ipari
alakalmazársa keszült. Minden más alkalmazás,
vagy a gép megvaltoztatása nem rendeltetésszerünek számít és jelentős balesetvezélyeket rejt magában. A rendltétésétól eltő alkalmazásból származo károkert a gyártó nem allyjot.
Felszerelés
A ábra, a készülék front oldala:
foganty BE-/KI-kapcsolóval
2 orsorogzito gomb
3 orsó
4 forgácsvédó
5 alaplemez
6 siklolap
7 fokozatukoz
8 védomanzsetta
9 mélységütkožo rögzító csavarja
10 mélységütkoź
11 indexmutatostoloka
12 marasmelység-durvabeallitas skalaja mm-ben
13 marasmelyseg finombeallitas skala mm-ben
14 marasmelység finombeallitócsavar
Bábra, a készülék hatso oldala:
[15] rögzütőkar
16 nullapont egyeztetés markirozás
[17] a marasi tartomany kivilagitasa
18 hollandianya integraltbefogopatronnal 6mm
[19] holland任何一个integrál'tbefogópatronnal 8 mm
[20] marószerszám
[2] rögzitőcsavar
[22] gezetósin
23 BE-/KI-kapcsolo
[24]bekapcsolasi reteszelés
[25] fordulatszám beállító tírcsa
Cábra:
26 párhuzamvezetó gezetó rudja
[27] párhuzamvezetó
[28] párhuzamvezetó finombeállitas
[29] finombeallitas kengyel
Dábra:
30 csavar az elszivo adapter rogztésere
31 elszivo adapter
32] redukalo darab
Eábra:
33 kozéppontcsucs
34 kozéppont csucs szányas anyaja
35 masolóhuvely
36 masolhüvely futogyurüe
37 kulcs
A szállítmány tartalma
1 hordozó koffer
1 POF 1300 felsómarógep
1 hollandianya integraltszoritofoqoval 6mm
1 holland anya integralt szoritofogóval 8 mm
1 maruszerszám-keszlet (10 részes)
1 kulcs (a holland anyak szamara [18] + [19] (lásd az E abrát)
1 masoló húvely (lásd az E ábrát)
1 párhuzamvezetó (lásda Cábrat)
1 elszivo adapter (inkl. csavarok) (lásda D ábrát)
1 redukalo darab
1 kozpontozó tiske (lásd az E ábrát)
1 Hasznalati utasitas
1 "Garancia és szerviz" füzet

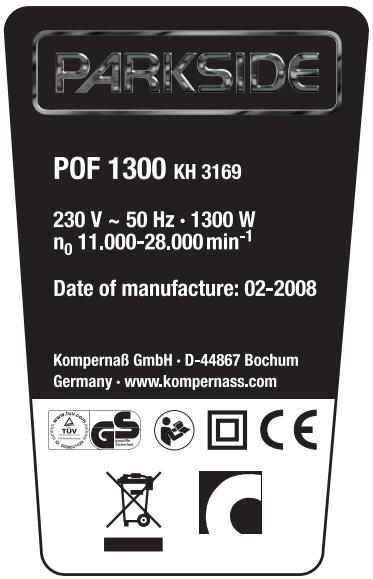

Muszaki adatok
Névleges feszültseg: 230V\~50Hz
Névleges
teljesimenyfelveteI: 1300W
Uresjarati fordulatszam: n_011000 - 28000min^-1
Szerszámbefogás: 6/8mm
Marokosár löket: max. 55 mm
Vedettsegi osztaly: II/回
Zaj-ésrezgésinformaciók:
A mert ertékek az EN 60745 szerint megallapíva.
A készülék A-ertéktel zajnyomásszintje jellemzǒ
mertékben 95 dB (A). Bizonytalansági tényező
K=3 dB. A zajszint munka kózben nem lépheti tól a 106dB (A).
Viseljen hallásvédót!
Ertékelt gyorsulás, jellemzó:
Kéz-kar-rezgé a_h = 12,065m / s^2
Bizonytalansagi tenyezo K=1,744m/s²
FIGYELMEZTETÉSI Az ebben az utasításban megadott rezgésszintet egy EN 60745-ben megszabott mérési eljárásnak megfeleloen merték és az a készülékek összehasonlítására felhasználtató. A rezgésszt an elektramos készülék felhasználasanak a modjától fuggöen valtozhat és az értéke egyes esetakben az ebben az utasításban megadott ertékeket tullépheti. A rezgésterhelést alá lehet becsülni, ha az elektramos szerszámot rendszeresen ilyen mo don használják.
Utalás: A rezgésterhelésnek egyBizonyos munka- idszak idotartama alatti三点bosculesere azokat az idóket is figyembe kell venni, amelyek alatt a keszülék ki van kapcsolva, vagy habár jr, valojában nem hasznalják. Ez a teljes munkaidszak alatti rezgésterhelésst jelentosen lecsökentheti.
Biztonsági utasítások
Figyelem! Az elektramos szerszámok használata kózben az aramütes, a sérulés-és túzvezély elleni védem érdekében a követkežo alapvetőbiztonsági intézkedéseket kell figyelembe venni.
Mielatt a keszüléket használná, olvassa el es vegye figyelembe ezeket a rendlekezéseket és orizze meg jol a biztonsági tudnivalókat. A következokben felsorolt utasitások betartása közben elkövetett hibák áramütest, tuz kitörését és/vagy súlyos sérüléseket okozhatnak.
Munkahelyi biztonság
Tarta sa munka teruletet fisztan es rendben. Gondoskodjon a munka teruletenek a jo megvilagitasarol. Rendetlenseg es megvilagitatlan munkateruletek balesethez gezethnetek.
Ne dolgozzon a keszülékkel robbanásveszélyes környezetben, amelyben gyulékony folyadékok, gázak vagy porok talalhatók. Az elektramos szerszámok szikrákat hoznak létre, amelyek a porokat vagy goźóket meggyujthaják.
Alkalmazzon porelszivo vagy porfelfogoberendezeseket, ha azokat fel lehet szerelni.
Eközben ügyeljen arra, hogy a porszívo keszülekek erre a specialis alkalmazási területre megfeleloek legyenek. Ezeknek a berendezéseknek a helyes alkalmazása lecsökkenti a porok általi veszelyeztéteseket. Az olyan elektromos keszülekekvalo munkáknál, amelyek porzsákkal rendelkeznek, vagy egy porelszívasi szerkezeten keresztül egy megfelelo' keszülekker összeköthetok, tuzveszéy all fenn! Kedvezölten feltetelek mellett, mint pld. szikraszóródaskor, fémek csiszolásánál, vagy faban talalhato fémdarabok eseten, a张家口 porzsákban (vagy a porszívo porzacskójában) magától kigyúlhat. Ez kūlönösen akkor fordulhat eló, ha a张家口 lakkmaradékokkal, vagy mas vegyszerekkkel keveredett és a csiszó-anyag a hosszú ideig tartó munka után forrova valik. Ezert kerülje el feltétlenül a csiszó-anyag és a keszükól túhévülését, és ürşte ki mindig a munkaszünetak elott a porzsákot ill. a porszívo szákát.
Az elektramos szerszámok haszná-lata kozben tartsa magától távol a gyerekeket és mászemélyeket is
A figyelme alterelodésénel elveszitheti a keszü-lek feletti uralmat.
Elettromos biztonság
Kerülje el az áramūtés altali életveszélyes helyzeteket:
A keszülék halózati dugojának taláni kell a dugaljatba. A halózati dugôt semmíkeppen sem szabad megváltoztatni. Védöföldéssel ellatott keszülékek geyütt ne alkalmazzon adapterdugót. A valtozatlán halózati dugok és a taláó dugaljatokCsökkentik az áramütés kockázatát.
Kerülje el a testreszeinek a foldelt felületekkel, mint pld. cövekkel, fütötestekkel, tuzhelyekeles hütószekrényekkel valo érintkezését. Az áramütés veszélye nagyobb, ha a teste foldelve van.
Tartsa a keszüléket esötil, vagy
nedvességtál távol. Viznek a keszülékbé való behatolásá megnöveli az
aramutés kockazatát.
Ne használia a készülék kábelét a rendeltete-sétól elteró célokra, pld. a készülék hordozására, felakaszására, vagy a halózati dugónak a dugaljatzól valo kihúzására. Tartsa a kabelt höl, olajól, éles szélektól vagy mozgásban levő készülékrészekól távol. Sérült, vagy összekuszálodott kábelek novelik az áramütés kockázatát.
Egy sérult keszülék, halózati kabel, vagy halózati dugó áramütes altali eletveszelyt jelent.
Vizsgálja meg rendszeresen a készülék, a hálozati kabel és a halózati dugó allapotát.
Ellenorizze rendszeresen a halozati gezetek allapotat es ha az sereult, ujittassa azt fel egy elektromos szakemberrel.
A szabadban vegzenda munkakhozCsak oylan hosszabbito kabel hasznaljon, amely küllerületre is engedélyezett. A küllerületre alkalmas hosszabbito kabel alkalmazása csökkenti az aramütés kockázatát.
Sérulent részekel rendelkező keszüléket ne vegyen tobbé üzembe. Veszely eseten húzza ki azonnal a halózati dugót.
Figyelmeztétés! Sohase nyissa ki a keszüléket. A javitasi, vagy az alkatrészcsere munkákatcsak a szervizzel, vagy egy elektromos szakemberrel végeztesse.
SzemélyekBiztonsága
Legyen mindig figyelmes es ügelyjen mindig arra, amit tesz. Kezdje el az elektramos szerszámmal vegzendő munkát mindig meggondoltan. Ne használja a keszüléket, ha nem tud koncentráni, ha faradt, ill. ha drogok, alkohol vagy orvosságok hatása alatt áll. A keszülék használata koben már egy pillanat figyelmetlenség is komoly sérlüsekhez gezehet.
Viseljen szemelyi védófelszerelé-seket és mindig védószemüveget. A szemelyi védófelszereléseknek
mint pld. porvedó álarcnak, csúszásbiztos ci-ponek, védösisaknak, vagy hallásvédonek az elektromos szerszám alkalmazásának a modja és használata szerinti viselése csökkenti a séru-lesek kockázatát.
Kerülje el a nem szándezkos üzembevételt. Bizonyosodjon meg rola, hogy mielott a halózati dugot a dugaljatba dugna a capcsol o „KI"helyzetben legyen. Ha az aramellátashoz valo csatlakoztataskor az ujjat a kapcsolón tartja, vagy a keszülék máris be van kapcsolva, az balesetekhez gezethet.
Tavolitsa el a beallito szerszámokat, vagy acsavarkulcsokat mielott a keszuleket bekapcsolja. Egy szerszam, vagy egy kulcs, amely egy forgasban levő keszulekrészben van, balesetekhezvezethet.
Ne becsülje tul magat. Gondoskodjon egyBiztos allasrol es tartsa meg mindig az egyensulyat. Ezaltal, kulönosen a varatlan helyzetek elállasa esétén, a keszüléket jobban az ellenörzese alatt tutja tartani.
Viseljen megfelelo ruhazatot. Ne viseljen bō ruhazatot vagy ékszereket. Tartsa a Hajá, a ruhazatát, a kesztyüjét távol a mozmó részektól. Ha hosszú a Hajá, viseljen hajhlót. A laza, nem testhez alló ruházatot, az ékszereket, vagy a Hajá a mozmgásban levő részek elkaphatják.
- Az elektromos szerszámokkal való gondos jarás és azok gondos használata
A keszüléket ne terhelje tuld. A munkajához használjá az arra a celra valo elektromos szerszámot. A taláó elektromos szerszámmal a megadott teljesitménytartományiban jobban ésbiztonságosabban lehet dolgozni.
Ne hasznaljon oyan elektramos szerszámot, amelynek a kapcsolója hibás. Egy elektramos szerszám, amelyet nem lehet be- és kikapcsolni veszélyes és azt meg kell javittatni.
Mielott keszülékbeallitasokat végez, tartozékokat cserél, vagy a keszüléket leteszi, húzza ki halózati dugót a dugalizbatól. Ez az elovigyázatossagi lépés megakadályozza a keszülékmem szandékos beinditását.
Tárolja a nem hasznalatban levő elektramos készülékek a gyerekek hatótvolságán kivül. Ne hagyja, hogy a készüléket oyan szemelyek használják, amelyek a készülék hasznalatában nem jártasok, vagy ezeket az utasításokat nem
olvasták el. Az elektramos szerszámok vesnélyesek, ha azokat tapasztalatlan személyek használják.
Apolja gondosan a keszüléket. Ellenőrizze, hogy a mozgo keszülékrészek kifogastalanul mukönek e, nem akadnak e, részek nem törtek e el, vagy nem ertek azokat oyan károsodások, amely a keszülék muködését befolyásolják. A keszülék használata elott javittassa megkárosodott részeket. Sok baleset oka az elektromos szerszámok rosszul vegazett karbantartasa.
Tarta a vagoszerszamokat élesen és tisztan. A gondosan ápolt és éles vagoélekkel rendelkező vagoszerszamok kevésbbe szorulnak be és könnyebb azokat gezetni.
Alkalmazza az elektromos szerszámot, a tarto-zékokat, a betészerszmokat stb. ennek azutasításnak megfeleloen és úgy, ahogy ennek a specialis készüléktípusnak azt elórták. Közben vegye figyelembe a munkafeltételeket és az elvégzendő tevekenységet. Az elektrmos szeszámoknak az elóirt alkmalmazásokól éltérö használá tata veszelyes helyzetekhez gezehet.
Keszülékspecifikusbiztonsagi tudnivalok
Biztositsa a munkadarabot. A munkadarab rogzitésère használjon szorító szerkezeteket/ satut. A munkadarabot azokkal jobban tarhatja mint a kezével.
Szikraszórdás általi tuzveszély! Ha fémeket ciszol, szikraszórdás keletkezik. Ezér feltétlenül ügyeljen arra, hogy szemelyek ne legyenek veszélyeztete és a munka környéke bözelében ne legyenek gyúlékony anyagok.
■ Figyelmeztétés! Vegye figyembe, hogy porok megérintése, vagy beleegzése a készüléket kezelő, vagy a közellen tartozkóSZemély veszélyeztését jelentheti.
Tartsa be az összes porra vona tkozó megfelelo' vedointézkedétst. Ezzel a keszülékkel valo munkák során az egészsègre káros, gyúlékony vagy robbanékony porok keletkezhnetnek. Káros vagy mergező hatásu porok johetnek létre pld. olomartalmú festékbevonatok, vagy bizonyos fajták és fémek megmunkálása alkmalával.
Bizonyos porfajták rakkelto hatásünak számita-nak. Viseljen porvedó alarcot és alkalmazzon megfelelo por-/forgácselszivast.
■ Figyelmzetétés! Tartsa a munkahelyet fisztán.
Az anyagkeverekk kulönosen veszelyesek.
Könnyüfém porok pld. Kigyülhatnak vagy felrobbanhatnak.
- △ Figyelmeztétés! Fémpor általi áramütésveszély!
Fémek megmuskálasáná készülék belsejében gezetoképes por rakodhat le. Ezekben az esetekben fujja ki a motoreret gyakrabban kivülrol sürített levegóvel, dolgozzon porelszivassal és üzemeltesse a készüléket egy FI - védokapcsolón (kioldóram 30 mA) keresztül.
Múanyagok, festékek, lakkok stb. megmunká-sánál gondoskodjon kielégító szelóztésról Ellenkező esetben a keletkező porok veszelyeztetik az egészségét.
Azbesztartalmuanyagokat nem szabad megmunkalni.Az azbeszt rakkeltonek szamit.
Kerülje el a forgo marószerszámok megérintését. Ellenkező esetben sérólésveszély fenyeget.
Megnedvesitet anyagokat vagy nedves feluteket ne munkaljon meg. Ellenkező esetben áramütés veszélye fenyeget.
Ne üzemeltesse felügyelet nélkül a készüléket. Ellenkező esetben sérules- és/vagy balesetveszély ally fenn.
Sohase használá j készüléket a rendeltétésétól eltéró célokra. Az elektramos szerszámoknak az szamára elöirányzott alkalmazásoktól eltéró haszná lata veszelyes helyzetekhez gezethet.
Vezesse el a halózati kábelt a készüléktól mindig hatrafelé.
Az üzembevétel elott vizsgálja meg a marószerszám szilard ilésztését. Ellenkező esetben sérólés sérólés- és/vagy balesetveszély áll fenn.
Veszely eseten húzza ki azonnal a halózati dugó t dugalizatból.
Ugyeljen mindig arra, hogy a keszülék ki legyen kapcsolver mielott a halózati dugót a dugaljzatba dugja. Ha a keszülék hordozása közben az uját a BE-/KI-kapsolón tartja, vagy a keszüléket már bekapsolt allapotban csatlakoztatja az aramellatóshoz, az balesetekhez gezehet.
Vezesse a keszüléket mindig bekapsolt
allapoban a munkadarabhoz. Ellenkező esetben
visszarugás altali sérülésveszély fenyeget.
A munka befejezé után emelje le a készüléket a munkadarabról, a feszítokar muködtét sével helyezze a legfelsö helyzetbe és utána kapcsoljá azt ki.
A keszülék féRétele elott kapcsolja azt ki, és varja meg amig teljesen leall. Ellenkező esetben a fordásban levő részek miatt sérulésveszély fenyeget.
Ne végezzen marasi munkákat fémtárgyak, szegek és csavarok felett. Ellenkező esetben a készülék megkarosodásanak a veszelye fenyeget.
Ha fennáll annak a veszélye, hogy a marószernszám egy rejtét vezetéket, vagy a saját halózati kabelét eltalalhatja, a készüléket csák a szigetelt fogantyúnál fogva tartsa.
Egy elektramos gezeteknek a maroszerszammal valo megérintese a keszülk fémrészeit feszültseg alá helyezi és az áramütéshez gezehet.
A keszülének mindig tisztnak, szaraznak és olaj vagy kenőzsirmentesnek kell lennie. Piszkos keszülékek hasznalatanál sérlésveszély all fenn (pld. elcsuszás altal). Jobban ésBiztonságosabban dolgozik tiszta keszülékkel és megtiszftött marószerszámokkal.
- Original tartozék / kiegésztő keszülékek
Csak azokat a tartozékokat és kiegészítő készülékeket használjá, amelyeket a Használatiutasításban megadtak. A Használatiutasításban ajánlottaktól éltő részek, vagy más tartozékok használata az Ön szamára sérülésveszényt jelenthet.
Vigyázat vezetékek!
Veszély!
Bizonyosodjon meg rola, hogy amikor egy elektramos szerszàmmal dolgozik, nem bukkan elektramos áram-, gáz- vagy vizvezetékre. Esetleg mielott a falba für, ill. abba belevág vizsgálja meg a falat egy gezetékkeresóvel.
- Mindent megérétatt?
Ha ezeket az altalanos biztonsagi tudnivalokat megismerte es a megfelelo Kezelési utasitas segitségével az elektromos keszülékenek a funkciot es a kezelését is megismerte, elkezdheti a munkat. Ugyanis a megadásoknak es az utasitásoknak a figyelembevetelevel dolgozik a legbiztonságosabban.
Uzembevétel
Marószerszám-készlet/ alkalmazási területek
Marószernszmok a megmunkálás és az alkalmazásélok fuggyényében a legkülmbözöbb kivitelezesekben és minósegekben kaphatők. A következőleirások egy nemkötelező áttekintést nyújtanak a kulomböző marószernszmok alkalmazásá területéről. A mellekelt marószernszmá-készletben a leggyakoribb alkalmazásokra való marószernszmok talalhátők.
Szelező-marófej gólyóscsapággyal:
Kulönosen alkalmas hézsegmentesit'marasokra, szelek leelezesere peldául bevonatos lemezmukdaraboknól, fagerendáknól és szelleceknel (múanyag vagy furní), butorok és lák elkésztésénél. Az indítocsapágyak lehetőve teszik, hogy a marôt közvetlenül a munkadarabon lehessen gezetni. Gyakran alkalmazzák ablakkeretek, szekények, asztallapok, polcok és kandallokeretek szeleinek a lekerekütésére.
Lekerekto-marofej golyoscsapaggyal:
Alekerekito-marofej allvanyok es keretek elkészté-sénél elek profilozására alkalmas, különösen ha
azok tomorfakbol mint pld. fenyobol, bukbol, tolgybol es egerbol keszulnek.
Nutmaró, két vagoélel:
Különösen alkalmas tomörfák, lemezmunkadarabok, pld. forgács-és MDF-lemezek (kozepes tomr farostlemezek) és műanyagok számára. Felületi elhordásra (simitás), rések marására kivágásokhoz (levágások), vagy topmán egymásba ágyazó kotések, falcok, fogazatok, hornyok, rugós kotések stb. elkészítéséhz.
Horonymaró/horonymaró csapágyal:
A horonymárók szél-profilok kialakitársára (pld. homorulatossal), szekreterek késztésére (zsanér-kötesek homorulattal), dekorativ diszhornyok késztésére, felületek strukturalársára, lécsatornák kimará-sára stb. szolgálnak.
V-horonymaró:
A V-horonymárókat igen univerzálisan lehet alkalmazni. Alkalmazhatok peldául (disz-) hornyok elkészítésère, leelezesère, betük bemarására stb.
Fogazómaró, két vagoélle:
Kulönösen alkalmas szilard fogazatok elkésztésere butorok- vagy dobozok gyartásanál, pld. fiokcsusztatok elkésztésere (lásd a G abrát).
A marószerszám behelyezése
Vigyázat! A orsórgzito gombot 2Csak a motor nyugalmi helyzetében muködtesse, Ellenkező esetben károsodás fenyeget.
Vigyázat! Csak akkor húzza a holland anyát a kulccsal 37 szorosra, ha egy marószerszám már be van helyezve, Ellenkezo esetben a befogópatron megkárosodása fenyeget.
1. A marószerszám kivalasztása
Alkalmazza a megmukalandó anyagoknak és az alkalmazásélokmaknek megfelelo marószerszámokat. Puha munkdarabok, mint pld. muanyagok vagy puhafa megmukalársa használjon nagyteljesítényu gyorsvagó acelból (HSS) keszült marószerszámokat. Kemeny munkdarabok mint pld. kemenyfák, vagy aluminium megmukalársa kemenyfémelú (HM) marószerszámokat.
Utalás! Cszk olyan marószerszámokat alkalmazzon, amelyek megengedett fordulatszáma legalább olyan magas mint a keszülék üresjárati fordulatszáma! A marószerszám szár atmérojének meg kel geyezni a befogopatron atmérojévell!
2. A maró behelyezése
Mielott a keszüléken munkát végez, húzza ki a halózati dugó a dugalizatból. A marószerszámok behelyezéséhz, vagy cseréhéz viseljen védokesztyüt.
Hajtsa le a forgacsvedod 4.
Nyomja meg a orsörgztó gombat [2] és tartsa azt lenyomva. Forgassa az orsó [3] esetleg kézzel, amat az bepattan. Csavarja a holland anyat [18] vagy [19] kézzel szorosan az orsóra [3].
Utalás: A szállímánybeli marószernsztém-készlet mindegyik marója 8 mm-es szárral rendelkezik. Használá je ezekhez a 8 mm-es integrál't szorítópatronos holland anyát 19 és ugyanúgy 6 mmes szárral rendelkezo marókhoz a 6 mm-es integrál't szorítópatronos holland anyát 18.
Most helyeze be a maroszerszamot. Azt legalabb 20 mm-nyire (szarhossz) kell benyomni.
Húzza a kulccsal 37 a holland anyát (18 vagy 19) szorosra.
Most engedje el az orsorogzito gombat 2.
Hajtsa fel a forgácsvédót 4.
Utalás: Csak akkor húzza a kulccsal 37 a holland anyát szorosra, ha egy marófej be van helyezve.
Por-/forgácselszivás csatlakoztatasa
Veszély! Védje magát munka kozben egy porvédó álarccal és alkalmazzon megfelelo por-/forgácsel-szivást.
Az elszivó adapter (redukálo darabbal) felszerelése
Figyelmeztetés: Mielott a keszüléken mun-kákat végeze, húzza ki mindig a halózati dugôt a dugalizatból. Ez megakadályozza a keszülék nem szándékos beindítását.
Utalás: Távolítsa el a marószerszámot mielótt az elszívó adaptert 31 felszereli.
Helyezze az elszivó adaptert [31] az alaplemezre 5. Erósítse az elszivó adaptert [31] a két csavarral az alaplemezre [5]. A két csavart [30] alulról csavarja be. Ha szükséges, alkalmazza a redukáló darabot 32úgy, hogy azt az adapterbe tolja.
Csatlakoztasson egy elszivo tomlo segitsegével egy por-és forgácselszívásra engedélyezett porszivó az elszivo adapterhez [31] ill. a redukálo darabhoz [32].
Kezelés
Csatlakoztassa a keszüléket a halózati dugóval egy 220V-230V~50Hz -es áramforráshoz.
Bekapcsolás/kikapcsolás
Bekapcsolás
A keszülék bekapcsoláshoz múkódtesse elször a bekapcsolási reteszt [24] és tartsa azt
lenyomva. Ezután muködtesse a BE-/KI-kapcsoló [23].
Kikapcsolás
A készülék kikapcsolásához engedje el Újra a BE-/Kl-kapcsolot 23.
A marasi tartomany kivilagitasa
A marasi tartomány integrál kivilágitása a BE-/ KI-kapcsoló [23] muködtetése által indul be, vagy alszik ki.
A fordulatszám beállitása
- Állitsa be a szükseges fordulatszámot a fordulatszám beallito tárcsával 25.
1-2 = alacsony fordulatszám
3-4 = közepes fordulatzsám
5-6 = magas fordulatszám
Állapītsa meg az optimális beallitást lehtǒleg elore, egy gyakorlati kiserlet által.
Hosszú ideig tartó alacsony fordulatszámmal végzett munka után hagyja a keszüléket lehulés celjábol kb. 1 percig a legmagasabb fordulatszámmal forogni.
Fordulatszám irányertékek tábazata
| Anyag | Maró | Fordulat-szám fokozat |
| Aluminium | 4-15 mm | 1-2 |
| 16-40 mm | 1 | |
| Mǔanya-gok | 4-15 mm | 2-3 |
| 16-40 mm | 1-2 | |
| Forgács-lemezek | 4-10 mm | 3-6 |
| 12-20 mm | 2-4 | |
| 22-40 mm | 1-3 | |
| Puhafa | 4-10 mm | 5-6 |
| pld.: | 12-20 mm | 3-6 |
| lucenyő, | 22-40 mm | 1-3 |
| erdei fenyő | ||
| jegenye-fenyő | ||
| Keményfá | 4-10 mm | 5-6 |
| pld.: | 12-20 mm | 3-4 |
| juhar, | 22-40 mm | 1-2 |
| nyír, | ||
| tölgy, | ||
| csaresznye |
A tablazatbeli erteke iranyertekek. A szükesges fordulatszám a munkadarabtól es a munkafeltetelektól fugg es gyakorlati kiserletek segitségével allapithato meg.
A marasmélység beallitasa
Veszely! A marasmély ségetCsak kikapcsolt keszüléknél allitsa be!

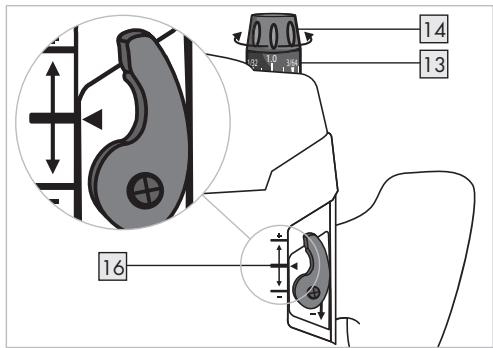

A marasmélység durva beallitasa
- Biztositsa, hogy a rogzitokar [15] rogzitve legyen. Ha ki van oldóva, forgassa azt el az oramutato jarásával ellentêtes irányban addig, amig rogzitve lesz.
- Helyezze a keszüléket a megmunkalandó munkadarabra.
- Csavarja a marasmélység finombeallitócsavart 14 addig, amig a keszülk hatso részen talha-tó nullapont egyeztés markirozás 16 egybeesik.
- Csavarja a marasmelység fincombeallitócsavar skalajat [13], amig a „0" a hazon levó markirozással egybeesik.
- Csavarja a fokozatukozot addig, amig az a legalsóbb helyzetbe bepattan.
- Oldja ki a rögzítócsavart [9].
- Oldja ki a rögzitokart 15 annak az oramutó járásával megegyez irányiban valo elforgatása által és nyomja a készüleket lefelé addig, amig a maro a munkadarab felületehezér.
- Rögzütse a rögzitokart [15] az oramutato járása-val ellentétés irányban való elforgotással.
- Tolja a mélységütközôt 10 lefelé, amig az a fokozatütközô 7 legalsó helyzetére kerül. Tolja el a indexmutatos tolokát 11 a marasmélység durvabeállías skálájanak 12 a „0" helyzetére.
-
Állitsa be a mélységütközôt [10] a kivistar maras-mélységre, utána húzza a rögzitócsavart [9] szorosra. Ezután az indexmutatos tokát [11] nem kell többe átallitani.
-
Oldja ki a rögzítókart [15] és emelje fel a készüleket.
A marasmélység beallitasa után az indexmutatos tolokanak [1] a helyzetét a mélységutkozn [10] tòbbé nem kell megvaltoztatni, lgy a jelenleg beallitott marasmélységet a marasmélység durva-beallitás skalaján [12] le lehet olvasni.
Például: El kell készitién egy fenyófa fiok gezetó hornyat: szelessége: 16 mm, mélysége: 10 mm.
Hasznalja a maroszerszam-keszletból a 16mmes nutmaró és helyezze azt be a „Maroszerszám behelyezé" fejezetben leirtak szerint.
AlItson be ki egy kozepes fordulatszamot (kb. 3-4).
Végezze el az ebben a fejezetben leirtak szerint az 1-tól 9-ig tartó lépéseket.
Állitsa be a marasmélységetúgy, hogy a mélységutkozot a marasmélység durvabeallitasskalaján 12 a 10" -re helyezi. Most huzza arögzítócsavart 9 szorosra.
Biztositsa a munkadarabot es végeze el a marasi eljárast a kovtekezó fejezetekben leirtak szerint.
A marasmélység finom beallitasa
A marasmélységet a marasmélység finombeallitócsavarral 14 után lehet allitani.
(1 vonalka = 0,1 mm/1 teljes fordulat = 1,5 mm)
Az atallitasi ut max. +/ - 8 mm.
Példa: Emelje fel a készüléket és mérje meg a kimart horonymélységet (horonymélység: tervezett = 10 mm/tenyleges = 9,8 mm)
Állitsa a keszüléket fel úgy, hogy a maró szabad lesüllyesztése lehetségessé valjon.
Oldja ki a rögztökart 15 az oramutato járásanak az irányában valo elforgatással és nyomaja készüleket ovatosan lefelé addig, amig amelységütközó 10 a fokozatüközőre 7 kerül.
Rögzítse a szorító kart [15] annak az oramutató járásával ellentétés irányba való elforgatása által.
Csavarja a marasmelység finombeallitás skálá-ját 13,0"ra. Oldja ki a mélységütkožo 10 rögzítcsavarját 9.
Alitsa be a finombeallitóval [14] a marasmély-seget a 0,2 mm-re / 2 vonalka (= tervezett é sényleges értekek kozötti kulombség), a cava-rast az oramutato jarásanak az irányába, a + nyil irányába kell evégezni.
Húzza a mélységütközô [10] rögzítócsavarját 9újra szorosra.
Oldja ki a rögzítokart 15 az oramutató jarásánek az irányában valo elforgatással émelje fel a keszüléket. Ellenőrizze a marasmélységet egy további gyakorlati kiserlettel.
A marásmélység beallitasa a fokozatüközövel
A fokozatutkozot nagyobb maraselysgeknel kevessebb forgacselhordassal tobb fokozatban alkalmazhatja.
Alitsa be a kivistarasmelysget a fokozatukozo [7] legalacsonyabb fokozataval (a fentebb leirtak szerint).
Utana az elso megmunkalasi lépesekhez allitsa be a magasabb fokozatokat.
Marasi irany
Veszely! A forgási irányban történő marásnal a felsömaró kitépódhet a kezéból. Ez sérülsekhez gezehet!
A marást minded a marószerszám forgásával ellentétés irányban végezze!
Marasi eljárás
Alitsa be a marasmelyseget az elobb leirtak szerint.
Helyezze a keszüléket a megmunkálandó munkadarabra és utána kapcsoljá azt be.
Oldja ki a rögztökat [15] az oramutó járásanak az irányában való elforgatással é nyomja a készüléket lefelé a mélységütközö [10] felfekvéséig.
Rögzütse a készüléket a rögzítokarnak [15] az oramutató járásával ellentêtes irányba valo el-forgátasa által.
Végeze le a marasi eljarast egyenletes eloretolasi sebesseggel es nyomással.
Fejezbe a marasi eljarst azaltal, hogy a keszuleket felemeli es kikapcsolja.
A masolóhüvely behelyezése
Helyezze be a masolóhüvelyt 35 alulról a siklólapba 6.
Erósítse a masolóhúvelyt 35 az elszívo adapter két csavarjával 30 az alaplemezre 5. Ügyeljen arra, hogy a masolóhúvelyt 35 helyesen helyezze be - a fútoğyürünek 36 lefelé kell mutatni.
Maras masolóhüvellyel
Utalás! A masolóhúvely alkalmazásáná s sablon magasságának legalább 8mm-nek kell lennie.
Utalás! A sablon legalább olyan magas kell hogy legyen, minta másolóhúvely 35 fútogyúruje 36.
Utalásl Válasszon a masolóHVely belso atmérólén l kisebb marófejet.
Egy masolóhuvely alkalmazásánál 35 sablonokat, vagy mintákat lehet a munkadarabra átvinni.
Helyezze a keszüléket a masolóhüvellyel a sablonhoz.
Oldja ki a rögzitokart [15] az oramutato járásánek az irányában valo elforgatással és eressze le a keszüléket addig, amig az azelott beallitott marasmélységet elerte.
Most gezesse a keszüléket a kiálo másolóhúvellyel a sablon mentén. Eközben enyhe nyomással dolgozzon.
Maras párhuzamvezetövel
Tolja a parhuzamvezetot [27] az alaplemez [5] gezetó sineibe [22] és húzza azt a rörgzítő CSAvarok [21] segítésével a szükséges méretnek megfeleloen szorosra.
Helyezze a parhuzamvezetot 27 a munkadarab szelhez. Vegezee el a finombeallitast. Ha a finombeallitascsavarjat 28 az oramutato jarasanak az iranyaba csavarja, a tavolsag lecsokken. Ha a a finombeallitascsavarjat 28 az oramutato jarasaval ellentetes iranyba cavarja, a tavolsag megno. A finombeallitaskengyelei a vonas skalan mutatjak az elvegzzt korrigalasokat.
A készülék leeresztése után rögzîse a rögzītőkart [15] annak az oramutató jarásával ellentétés irányban valo elforgotatasá altal.
Végeze el egenletes sebességgel énsyomassal a marasi eljárast (lásd az F, G ábrakat).
A marasi eljarastbefejezese utan, emelje fel a keszuleket eskapcsolja ki.
Marás körzövel/Hábra
Forgassa el a párhuzamvezetot [27] (az utkózó szél felféle mutat), tolja azt az alapmez [5] gezetósineibe [22], és húzza szorosra a rögzítócavarok [21] segít ségevel.
Csavarja a kozéppontcsucsot [33] a szányas anyával [34] a párhuzamvezetó [27] külso furatán keresztül szorosra. Alkalmazza a kulcs [37] kis oldalsó bemélyedeseit ellennyomásra.
Szurja a kozeppontcsucsot 33a kör markirozozott kozpontjába. Most végezele a finombeallitast. Ha a finombeallitascsavarjat 28 az oramutato jarásanak az irányaba cavarja, a sugár lecsökken. Ha a finombeallitascsavarjat 28 az oramutato jarásával ellentêtes irányba cavarja, a kör sugara megno. Lathato, hogy a finombeallitas 29 kengyelje az eljarás során a párhuzamvezetó skalaján 27 MOZg.
Most vezesse a keszüléket egyenletes nyomással és elatolással a munkadarab felületén. Lathó, hogy a párhuzamvezető 27 a finombeálítás kengyelein 29 halad.
Utalás: A kimarani való kör sugaranak a megvaltoztatásat a párhuzamvezető [27] eltolá-sával végezheti el.
- Karbantartás és tisztlatas
Karbantartás
A keszülk karbantartásmentes.
Javitasi munkakat kizarolag szakemberrel, vagy az illetekes szervizzel végeztessen.
Tiszhtatas
Figyelmectetés: Minden tiszitási munka elott húzza ki a halózati dugó a dugalizatból. Ellenkez esetben sérulisveszély fenyeget
Tarta a keszüléket és szellőztető réseket min-dig tisztan, szárazon és olajtól vagy kenőzsi-roktól mentesen. Piszkos keszülékek érselés-veszély áll fenn (pld. elcsuszás által). Tiszta keszülékkel, megtsztított marószerszámokkal jobban ésBiztonságosabban dolgozik.
Nem szabad folyadékoknak a keszülk besejébe hatolni, ellenkező esetben áramütés vészelye fenyeget. A haz tisztitásához hasznaljon egy száraz törlóruhát. Sohase alkalmazzon benzint, oldószereket vagy tisztitószereket, amelyek a múanyagokat megtámadják.
- Mentesités
A csomagolás környezetbarát anyagokból all, amelyeket a helyi Újraértekesitésihelyeken mentesithet.
Ne dobja az elektromos szerszá-mokat a háztartásizemétbe!
Az elektromos és elektronikus regi keszülékekrol szólo 2002/96/EG europai irányel és annak a nemzeti jogszabályokba valo atülteteş szerint az elhasznalt elektromos szerszámokat külön kell össagyüfteni és egy környezetbarat üraertekesitéshez eljuttatni.
A kiszolgát keszülék mentesitésénék a lehetosegeit kozsege, vagy városa illetékes hivatalánal tudhatja meg.
- Informação
Szerviz
Orszaga iltekeş szervizét a garancia-dokumentációbl nézheti ki.
A keszülékétCsak szakképzett szakemberrel es original cserealkatreszekel javittassa. Ezáltalbiztositja, hogy a keszülékénakbiztonsaga megmarad.
A halózati dugó, vagy a halózati vezeték cseréjét mindig a gyartóval, vagy annak a vevszolgálatával végeztesse. Ezáltal biztosítja, hogy a készülékének a biztonsága megmarad.
Konformitásnyilatkozat/Gyartó C
Mi, a Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Németország, ezúton nyilatkozzuk, hogy ez a termék megfelel a követkeź EG-irányelveknek :
Gépészêti irányelv (98/37/EC)
EG-alacsonyfeszültsg-irányelv (2006/95/EC)
Elettromagnetikus összeférhetöseg (2004/108/EC)
Tipus/A keszülk megnevezese: Parkside Felsőmarógp OPF 1300
Bochum, 31.10.2007
Hans Kompernaβ - Üzletvezető -
Fenntartjuk a jogot a tovabbfejlesztés érdekében történ muszaki módositásokra.
