HASZNÁLATI ÚTMUTATÓ FMD 823MB EU.C HOTPOINT

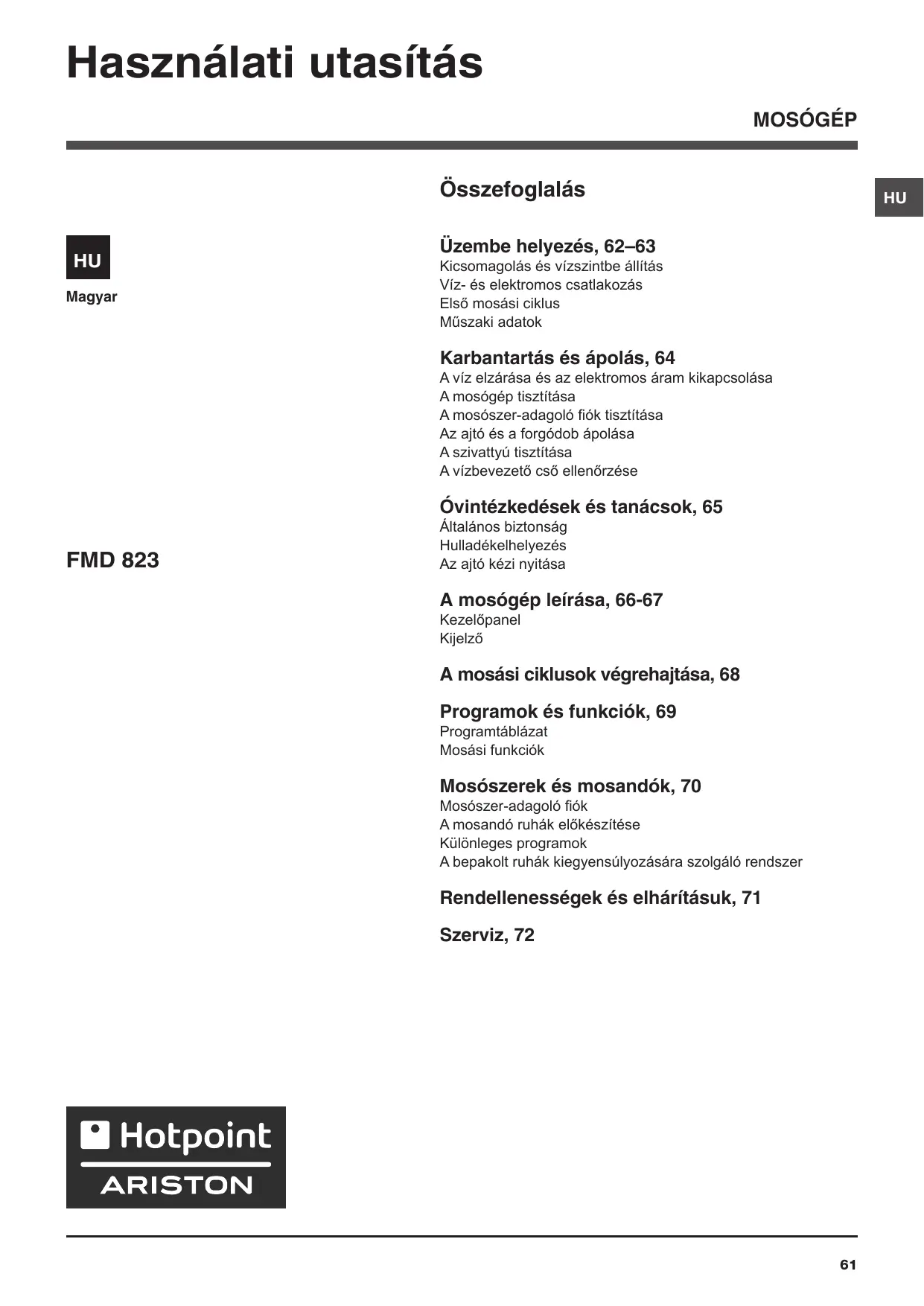

Összefoglalás Magyar

Üzembe helyezés, 62–63 Kicsomagolás és vízszintbe állítás Víz- és elektromos csatlakozás Első mosási ciklus Műszaki adatok Karbantartás és ápolás, 64 A víz elzárása és az elektromos áram kikapcsolása A mosógép tisztítása A mosószer-adagoló fiók tisztítása Az ajtó és a forgódob ápolása A szivattyú tisztítása A vízbevezető cső ellenőrzése Óvintézkedések és tanácsok, 65 FMD 823 Általános biztonság Hulladékelhelyezés Az ajtó kézi nyitása A mosógép leírása, 66-67 Kezelőpanel Kijelző A mosási ciklusok végrehajtása, 68 Programok és funkciók, 69 Programtáblázat Mosási funkciók Mosószerek és mosandók, 70 Mosószer-adagoló fiók A mosandó ruhák előkészítése Különleges programok A bepakolt ruhák kiegyensúlyozására szolgáló rendszer Rendellenességek és elhárításuk, 71 Szerviz, 72

! Fontos, hogy megőrizze ezt a kézikönyvet, hogy mindig kéznél legyen. Ha a mosógépet eladná, átadná vagy másnál helyezné el, gondoskodjon arról, hogy e kézikönyv a mosógéppel együtt maradjon, hogy az új tulajdonos is megismerhesse a készülék funkcióit és az ezekre vonatkozó figyelmeztetéseket. ! Figyelmesen olvassa el az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról. Kicsomagolás és vízszintbe állítás Kicsomagolás

1. Csomagolja ki a mosógépet.

2. Ellenőrizze, hogy a mosógép nem sérült-e meg

a szállítás során. Ha a gépen sérülést talál, ne csatlakoztassa, és forduljon a viszonteladóhoz.

gép hátsó részén található, a szállításhoz szükséges 4 védőcsavart, és távolítsa el a gumibakot (lásd ábra).

4. Zárja le a furatokat a mellékelt műanyag

5. Minden darabot őrizzen meg: ha a mosógépet

szállítani kell, előtte ezeket vissza kell szerelni. ! A csomagolóanyag nem gyermekjáték! Vízszintbe állítás

sík és kemény padlóra állítsa, úgy, hogy ne érjen falhoz, bútorhoz vagy máshoz.

tökéletesen vízszintes, azt az első lábak be-, illetve kicsavarásával kompenzálhatja (lásd ábra). A gép felső burkolatán mért dőlés nem haladhatja meg a 2°-ot.

A pontos vízszintezés biztosítja a gép stabilitását, így az a működés során nem fog rezegni, zajt okozni, illetve elmozdulni. Szőnyegpadló vagy szőnyeg esetén a lábakat úgy állítsa be, hogy a mosógép alatt elegendő hely maradjon a szellőzésre. Víz- és elektromos csatlakozás Vízbevezető cső csatlakoztatása

1. A vízbevezető cső

csatlakoztatásához csavarozza fel a csövet egy 3/4”os külső menettel rendelkező hidegvíz csapra (lásd ábra). A csatlakoztatás előtt eressze meg a csapot addig, amíg a víz teljesen átlátszóvá nem válik.

2. A vízbevezető cső

csatlakoztatásához csavarozza a csövet a mosógép hátoldalán jobbra fent található vízbemeneti csonkra (lásd ábra)!

3. Ügyeljen arra, hogy a csövön ne legyen

törés vagy szűkület! ! A csap víznyomásának a műszaki adatok táblázatában szereplő határértékek között kell lennie (lásd a szemben lévő oldalt). ! Amennyiben a vízbevezető cső nem elég hosszú, forduljon szaküzlethez vagy engedéllyel rendelkező szakemberhez. ! Soha ne használjon korábban már használt csöveket. ! Használja a készülékhez mellékelteket. A leeresztőcső csatlakoztatása

Csatlakoztassa a leeresztőcsövet a lefolyóhoz vagy a padlótól 65 és 100 cm közötti magasságban lévő fali szifonhoz anélkül, hogy megtörné; illetve akassza a mosdó vagy a kád szélére úgy, hogy a mellékelt csővezető ívet a csaphoz erősíti (lásd ábra). A leeresztőcső szabad végének nem szabad vízbe merülnie. ! Toldások használata nem javasolt. Amennyiben feltétlenül szükséges, a toldás átmérője egyezzen meg az eredeti csőével és semmiképpen se legyen 150 cm-nél hosszabb. Elektromos csatlakoztatás Mielőtt a csatlakozódugót az aljzatba dugná, bizonyosodjon meg arról, hogy:

• az aljzat földelése megfelel a törvény által előírtnak;
• az aljzat képes elviselni a készülék műszaki adatait tartalmazó táblázatban megadott maximális teljesítményfelvételt (lásd szemben);
• a hálózat feszültsége a műszaki adatokat tartalmazó táblázatban szereplő értékek közé esik (lásd szemben);
• az aljzat kompatibilis a mosógép csatlakozódugójával. Ellenkező esetben cserélje ki az aljzatot vagy a csatlakozódugót! ! A mosógép nem állítható fel nyílt téren, még akkor sem, ha tető van fölötte, mivel nagyon veszélyes, ha a gép esőnek vagy zivataroknak van kitéve. ! A csatlakozódugónak a mosógép üzembe helyezett állapotában is könnyen elérhető helyen kell lennie. ! Ne használjon hosszabbítót vagy elosztót. ! A kábel ne legyen se megtörve, se összenyomva. ! A tápkábelt csak engedéllyel rendelkező szakember cserélheti. Figyelem! A fenti előírások figyelmen kívül hagyása esetén a gyártó elhárít minden felelősséget.

Első mosási ciklus Üzembe helyezés után – mielőtt a mosógépet használni kezdené – mosószerrel, mosandó ruha nélkül futtassa le a gépöblítés mosási programot (lásd “A mosógép tisztítása”). Mûszaki adatok Modell FMD 823 Méretek szélesség 59,5 cm magasság 85 cm mélység 60,5 cm Ruhatöltet: 1-tõl 8 kg-ig Elektromos csatlakozás lásd a készüléken található, muszaki jellemzoket tartalmazó adattáblát! maximális nyomás 1 MPa (10 bar) minimális nyomás 0,05 MPa (0,5 bar) dob ûrtartalma 62 lite Vízcsatlakozások Centrifuga fordulatszám 1061/2010 és 1015/2010 rendeletek szerinti vizsgálati programok 1200 fordulat/perc-ig 2 (60°)-as program (nyomja meg 1-szer a gombot); NORMÁL PAMUT 60°. 2 (40°)-as program (nyomja meg 2-szer a gombot); NORMÁL PAMUT 40°. Ez a berendezés megfelel a következõ Uniós Elõírásoknak: - 2004/108/CE (Elektromágneses összeférhetõség) - 2012/19/EU - 2006/95/CE (Alacsony feszültség

Karbantartás és ápolás

A víz elzárása és az elektromos áram kikapcsolása

• Minden mosás után zárja el a vízcsapot. Így kíméli a mosógép vízrendszerét és megszünteti a vízszivárgás kockázatát.
• A mosógép tisztításakor, illetve karbantartásakor húzza ki a hálózati csatlakozódugót az aljzatból. A mosógép tisztítása

• A külső részeket és a gumirészeket langyos, szappanos vizes ronggyal tisztíthatja. Ne használjon oldószert vagy súrolószert!
• A mosógép a belső részegységek tisztítása érdekében gépöblítés programmal rendelkezik, melyet a dob üres állapotában kell végrehajtani. A mosószer (az enyhén szennyezett ruhadarabokhoz javasolt mennyiség 10%-ának megfelelő mennyiség) vagy a mosógéptisztító különleges adalékanyag a mosási program segédanyagaként használható. A tisztítási programot 40 mosási ciklusonként tanácsos lefuttatni. A program bekapcsolásához nyomja meg egyidejűleg 5 másodpercig az A és B gombot (lásd ábra). A program automatikusan elindul, és nagyjából 70 percig tart. A ciklus leállításához nyomja meg az START/PAUSE gombot.

A mosószer-adagoló fiók tisztítása

A fiók felemelésével és kifelé húzásával vegye ki a fiókot (lásd ábra). Folyó víz alatt mossa ki! Ezt a tisztítást gyakran el kell végezni. Az ajtó és a forgódob ápolása

• Az ajtót hagyja mindig résre nyitva, nehogy rossz szagok keletkezzenek.

A szivattyú tisztítása A mosógép öntisztító szivattyúval van felszerelve, melynek nincs szüksége tisztítási és karbantartási műveletekre. Előfordulhat azonban, hogy apró tárgyak (aprópénz, gomb) esnek a szivattyú alsó részén található szivattyúvédő előkamrába. ! Győződjön meg róla, hogy a mosóprogram véget ért, és húzza ki a hálózati csatlakozót. Az előkamrához való hozzáférés érdekében tegye a következőket:

segítségével távolítsa el a burkolópanelt a készülék elejéről (lásd ábra);

2. Órairánnyal ellentétesen forgatva

csavarja le a fedelet (lásd ábra). Természetes, hogy egy kevés víz kifolyik;

3. Gondosan tisztítsa ki az üreg belsejét;

4. Csavarja vissza a fedelet;

5. Szerelje vissza a panelt – mielőtt a gép

felé nyomná, győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek. A vízbevezető cső ellenőrzése Évente legalább egyszer ellenőrizze a vízbevezető csövet. Ha repedezett vagy hasadozott, ki kell cserélni – a mosás során a nagy nyomás hirtelen szakadást okozhat. ! Soha ne használjon korábban már használt csöveket. Óvintézkedések és tanácsok ! A mosógép a nemzetközi biztonsági szabványoknak megfelelően lett tervezve és gyártva. Ezeket a figyelmeztetéseket biztonsági okokból írjuk le, kérjük, olvassa el őket figyelmesen! Az ajtó kézi nyitása Amennyiben ki akarja teregetni a mosott ruhaneműt, de áramhiány miatt nem tudja kinyitni a mosógép ajtaját, tegye a következőket: Általános biztonság

• Ez a készüléket háztartási használatra lett tervezve.
• Ezt a készüléket a 8 éves kort betöltött gyermekek, valamint a testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek csak megfelelő felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják. A gyerekek nem játszhatnak a készülékkel. A karbantartási és tisztítási munkálatokat felügyelet nélkül hagyott gyerekek nem végezhetik.

• Ne érjen a géphez mezítláb, illetve vizes vagy nedves kézzel vagy lábbal!
• A csatlakozódugót az aljzatból ne a kábelnél, hanem a csatlakozónál fogva húzza ki!
• Működés közben ne nyissa ki a mosószer-adagoló fiókot.
• Ne nyúljon a leeresztett vízbe, mert forró lehet!
• Semmiképpen ne feszegesse az ajtót: megsérülhet a véletlen nyitást megakadályozó biztonsági retesz.
• Hiba esetén semmiképpen se nyúljon a gép belső részeihez, és ne próbálja megjavítani!
• Mindig ügyeljen arra, hogy gyermekek ne mehessenek a működő gép közelébe.
• A mosás során az ajtó meleg lehet.
• Amennyiben a gépet át kell helyezni, az áthelyezést két vagy három személy végezze, maximális odafigyeléssel. Soha ne próbálja egyedül elmozdítani, mert a készülék nagyon nehéz.
• A mosandó berakása előtt ellenőrizze, hogy a forgódob üres-e. Hulladékelhelyezés

• A csomagolóanyag megsemmisítése: tartsa be a helyi előírásokat, így a csomagolás újrahasznosítható.
• Az elektromos készülékek megsemmisítéséről szóló európai direktíva 2012/19/EU előírja, hogy a régi háztartási gépeket nem szabad a normál nem szelektív hulladékgyűjtési folyamat során összegyűjteni. A régi gépeket szelektíven kell összegyűjteni, hogy optimalizálni lehessen a bennük lévő anyagok újrahasznosítását és csökkenteni lehessen az emberi egészségre és környezetre gyakorolt hatásukat. Az áthúzott “szemeteskuka” jele emlékezteti Önt arra, hogy kötelessége ezeket a termékeket szelektíven összegyűjteni. A fogyasztóknak a helyi hatóságot vagy kereskedőt kell felkeresniük a régi háztartási gépek helyes elhelyezését illetően.

1. Húzza ki a dugót a konnektorból.

2. Győződjön meg arról,

hogy a készülékben maradt víz szintje az ajtószint alatt van – ellenkező esetben eressze le a fölösleges vizet a leeresztőcsövön keresztül egy vödörbe, ahogy azt az ábra is mutatja.

segítségével távolítsa el a burkolópanelt a mosógép elejéről (lásd ábra).

4. Az ábrán látható fülecske kihúzásával szabadítsa

ki a műanyag húzókát; húzogassa lefelé, és ezzel egyidejűleg nyissa ki az ajtót.

5. Szerelje vissza a panelt – mielőtt a gép felé nyomná,

győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek.

Kezelőpanel MOSÁSI INTENZITÁS ON/OFF gomb gomb

gomb Kijelző Mosószer-adagoló fiók PROGRAMVÁLASZTÓ MY CYCLE gomb gombok START/PAUSE jelzőlámpás gomb FUNKCIÓ gombok ÖBLÍTŐ PROGRAMOK

gomb gomb Mosószer-adagoló fiók: a mosószerek és adalékanyagok betöltésére szolgál (lásd „Mosószerek és mosandók”). HŐMÉRSÉKLET gomb: A hőmérséklet csökkentéséhez nyomja meg ezt a gombot – az érték megjelenik a kijelzőn. ON/OFF gomb : a készülék be-, vagy kikapcsolásához nyomja meg röviden ezt a gombot. Amennyiben az START/PAUSE lámpa zöld fénnyel lassan villog, a készülék be van kapcsolva. A mosógép mosás közben történő leállításához hosszan, kb. 3 másodpercig tartsa lenyomva a nyomógombot – a gomb rövid, vagy véletlen megnyomása nem kapcsolja le a készüléket. A mosógép mosás közben történő leállítása magát a mosás programot is törli. A kívánt programot újból be kell állítani. LEZÁRVA gomb: a kezelőpanel letiltásához nagyjából 2 másodpercig tartsa lenyomva ezt a gombot. Ha a szimbólum világít, az azt jelenti, hogy a gyerekzár aktiválva van (a ON/OFF gomb kivételével). Ez a funkció megakadályozza a programok véletlen átállítását, főképp, ha gyerekek is vannak a lakásban. A kezelőpanel letiltásának kikapcsolásához nagyjából 2 másodpercig tartsa lenyomva ezt a gombot. PROGRAMVÁLASZTÓ gombok: a kívánt program beállítására szolgálnak (lásd „Programtáblázat”).

KÉSLELTETETT INDÍTÁS

gomb: a kiválasztott program késleltetett elindításához nyomja meg ezt a gombot. A késleltetés értéke megjelenik a kijelzőn. MY CYCLE gomb: az egyéni igényeknek megfelelően beállított program tárolásához tartsa lenyomva ezt a gombot. A korábban eltárolt programokat a MEMÓRIA gomb megnyomásával lehet előhívni. FUNKCIÓ gombok: a kívánt funkció kiválasztásához nyomja meg ezt a gombot. A kijelzőn világít a megfelelő jelzőlámpa.

gomb: A kívánt mosási intenzitás kiválasztására szolgál.

gomb: A kívánt öblítéstípus kiválasztására szolgál.

gomb: a centrifugálás sebességének csökkentéséhez, vagy annak teljes kikapcsolásához nyomja meg ezt a gombot – az érték megjelenik a kijelzőn.

START/PAUSE jelzolámpás gomb: ha a zöld jelzőlámpa lassan villog, a mosás indításához nyomja meg ezt a gombot. A ciklus elindításával a jelzőlámpa állandó fénnyel kezd világítani. A mosás szüneteltetéséhez ismételten nyomja meg ezt a gombot; a jelzőlámpa narancssárga fénnyel kezd el villogni. Amennyiben a szimbólum nem világít, az ajtót ki lehet nyitni. A mosásnak a megszakítás időpontjától való folytatásához nyomja meg ismét ezt a gombot. Készenléti üzemmód Ez a mosógép - az energiatakarékosságra vonatkozó legújabb eloírásoknak megfeleloen - automatikus kikapcsolási (készenléti) rendszerrel van ellátva, mely a használat 30 percnyi szüneteltetése esetén bekapcsol. Nyomja meg röviden a ON/OFF gombot, és várjon, amíg a készülék újrabekapcsol. Kijelző

A kijelző a készülék programozásához nyújt segítséget, és számos információt szolgáltat. A felső A és B feliratmező a kiválasztott mosási programot, a folyamatban lévő mosási fázist és az összes, a program előrehaladásával kapcsolatos információt jeleníti meg. A C feliratmező a folyamatban lévő mosási ciklus végéig hátralévő maradékidőt, illetve KÉSLELTETETT INDÍTÁS beállítása esetén a kiválasztott program elindulásáig hátralévő időt jeleníti meg. A D feliratmező a beállított programhoz választható centrifugasebesség maximális értékét jeleníti meg – amennyiben a program nem tartalmaz centrifugálást, a feliratmező üres marad. Az E feliratmező a beállított programhoz választható hőmérséklet maximális értékét jeleníti meg – amennyiben a programhoz nem kell beállítani a hőmérsékletet, a feliratmező üres marad. Az F jelzőlámpák a funkciókhoz tartoznak, és akkor kapcsolnak be, ha a kiválasztott funkció kompatibilis a beállított programmal. Ajtózár szimbólum A világító jelzőlámpa azt jelenti, hogy az ajtó a véletlen kinyitás megakadályozása érdekében be van zárva. A károk elkerülése érdekében az ajtó kinyitása előtt meg kell várni, hogy a jelzőlámpa kialudjon. Megjegyzés: Amennyiben a KÉSLELTETETT INDÍTÁS funkció be van kapcsolva, az ajtót nem lehet kinyitni. Az ajtó kinyitásához az START/PAUSE gomb megnyomásával szüneteltesse le a készülék működését. ! Az első bekapcsoláskor a készülék kérni fogja a nyelv kiválasztását, és a kijelző automatikusan belép a nyelvválasztás menübe. A kívánt nyelv kiválasztásához nyomja meg a X és a Y gombokat, a kiválasztás jóváhagyásához pedig a Z gombot. Amennyiben módosítani szeretné a nyelvet, kapcsolja ki a készüléket, és tartsa egyszerre lenyomva az X, Y, Z gombokat a hangjelzésig. A kijelzőn újra megjelenik a nyelvválasztás menü.

A mosási ciklusok végrehajtása

1. A KÉSZÜLÉK BEKAPCSOLÁSA. Nyomja meg a

gombot – a kijelzőn megjelenik az PROGRAM FOLYAMATBAN felirat, az START/PAUSE lámpa pedig lassan, zöld fénnyel villogni kezd.

2. A MOSANDÓ RUHÁK BEPAKOLÁSA. Nyissa

ki az ajtót! Tegye be a mosandó ruhákat, ügyelve arra, hogy ne lépje túl a következő oldalon található programtáblázatban feltüntetett ruhatöltet-mennyiséget.

3. A MOSÓSZER ADAGOLÁSA. Vegye ki a fiókot, és a

„Mosószerek és mosandók” fejezetben leírtak szerint öntse a mosószert a megfelelő tégelybe.

4. CSUKJA BE AZ AJTÓT.

5. A PROGRAM KIVÁLASZTÁSA. A kívánt

program kiválasztásához nyomja meg az egyik PROGRAMVÁLASZTÓ gombot – a program neve megjelenik a kijelzőn. Mindegyik programhoz tartozik egy hőmérséklet és egy centrifugasebesség, melyek megváltoztatható értékek. A kijelzőn megjelenik a ciklusidő.

6. A MOSÁSI CIKLUS EGYÉNI BEÁLLÍTÁSAI. Használja

a megfelelő gombokat: A hőmérséklet és/vagy a centrifugasebesség megváltoztatása. A készülék automatikusan kiválasztja az elindított programhoz tartozó legmagasabb hőmérsékletet és centrifugasebességet. Ezen értékek további növelése nem lehetséges. A gomb nyomogatásával a hőmérséklet fokozatosan csökkenthető egészen a hidegmosásig „OFF”. A gomb nyomogatásával a centrifugasebesség fokozatosan csökkenthető egészen annak kikapcsolásáig „OFF”. A gomb legalsó értéken történő megnyomásával visszatérhet a maximális értékekhez. ! Kivétel: a “2” 60°C (nyomja meg 1-szer a gombot) program kiválasztása esetén a hőmérséklet egészen 90°C-ig növelhető. Késleltetett indítás beállítása. A kiválasztott program késleltetett indításához nyomogassa a megfelelő gombot addig, míg a késleltetés kívánt értékét el nem éri. Ha a funkció be van kapcsolva, szimbólum. A késleltetett indítás a kijelzőn világít a törléséhez nyomogassa a gombot mindaddig, míg a kijelzőn meg nem jelenik az OFF felirat. A kívánt mosási intenzitás beállítása. a mosásnak az anyagok szennyezettségétől Az opció és a kívánt mosási intenzitástól függő optimalizálására szolgál. Válassza ki a mosási programot, mire a rendszer ciklust automatikusan a közepesen szennyezett ruhadarabokra optimalizált “NORMÁL”” szintre állítja be – a beállítás nem érvényes a „Gyapjú” ciklusra, melynél a rendszer a ciklust automatikusan a „KÉNYES” szintre állítja). Erősen szennyezett ruhadarabok esetén nyomogassa gombot addig, amíg a kívánt „SUPER MOSÁS” szintet el nem éri. Ez a szint, a ciklus kezdetén felhasznált nagy mennyiségű víznek és a nagyobb mechanikai átmozgatásnak köszönhetően nagy mosóhatást biztosít, ezért alkalmas a makacs szennyeződések eltávolítására. Használható fehérítőszerrel vagy anélkül. Ha fehéríteni szeretne, tegye be a mellékelt, 4-es berakható rekeszt az 1-es rekeszbe. A fehérítőszer betöltése közben vigyázzon arra, hogy az a központi csapon jelzett „max” szintet ne lépje túl (lásd 70. oldali ábra). Enyhén szennyezett ruhadarabok esetén vagy ha a szövetek kíméletesebb kezelésére van szükség,

gombot addig, amíg a kívánt nyomogassa a “KÉNYES” szintet el nem éri. A ciklus a kényes anyagok tökéletes mosási eredménye érdekében lecsökkenti a mechanikus mozgatás mértékét. Az öblítéstípus beállítása. az érzékeny bőrről való maximális Az opció gondoskodást biztosító öblítéstípus kiválasztására szolgál. A gomb első megnyomásakor a ciklust a rendszer „EXTRA ÖBLÍTÉS” szintre állítja, mely a ciklus normál öblítéséhez egy további öblítést tesz hozzá, hogy a mosószer minden nyoma el legyen távolítva. A gomb második megnyomásakor a ciklust a rendszer “ÉRZÉKENY BŐR” szintre állítja, mely a ciklus normál öblítéséhez két további öblítést tesz hozzá, ezért használata az érzékenyebb bőrrel rendelkezők számára javasolt. A gomb harmadik megnyomására beállítja az “ANTIALLERGÉN” szintet, mely lehetővé teszi 3 kiegészítő öblítés hozzáadását a hagyományos ciklushoz. A 40°C-os ciklusokkal aktivált opció lehetővé teszi a legfőbb allergének, pl. macska- és kutyaszőrök és pollenek eltávolítását, a 40°C-nál magasabb hőmérsékletű ciklusokkal pedig optimális antiallergén védelmi szint biztosítható. A “NORMÁL ÖBLÍTÉS” öblítéstípushoz való visszatéréshez nyomja meg újból a gombot. Ha nem lehet beállítani vagy módosítani a meglévő beállítást, a kijelzőn a “NEM ELÉRHETŐ” szöveg jelenik meg. A program tulajdonságainak módosítása.

• A funkció bekapcsolásához nyomja meg ezt a gombot – a gombon található jelzőlámpa világít.
• A funkció kikapcsolásához ismételten nyomja meg a gombot – a lámpa kialszik. ! Ha a kiválasztott funkció a beállított programmal nem kompatibilis, a jelzőlámpa villogni kezd, és a funkció nem lesz bekapcsolva. ! Ha a kiválasztott funkció egy korábban beállított programmal nem kompatibilis, az elsőként kiválasztott funkció lámpája villogni kezd, és csak a második funkció lesz bekapcsolva, a bekapcsolt funkció lámpája folyamatosan világít. ! A funkciók megváltoztathatják az ajánlott ruhatöltetmennyiséget és/vagy a ciklusidőt.

7. A PROGRAM INDÍTÁSA. Nyomja meg az START/

PAUSE gombot. A megfelelő jelzőlámpa állandó zöld fénnyel világítani kezd, és az ajtózár bekapcsol (az AJTÓZÁR szimbólum világítani kezd). A mosás ideje alatt a kijelzőn a folyamatban lévő mosási fázis neve látható. A program menet közben történő megváltoztatásához az START/PAUSE gomb megnyomásával szüneteltesse le a készülék működését – az START/PAUSE lámpa narancssárga fénnyel lassan villogni kezd. Ezután válassza ki a kívánt programot, és nyomja meg újból az START/PAUSE gombot. Az ajtó menet közbeni kinyitásához nyomja meg az START/PAUSE gombot – ha AJTÓZÁR szimbólum kialudt, kinyithatja az ajtót. A mosásnak a megszakítás időpontjától való folytatásához nyomja meg ismét az START/PAUSE gombot.

8. A PROGRAM VÉGE. Ezt a kijelzőn megjelenő „CIKLUS

szimbólum VÉGE” felirat jelzi. Ha az AJTÓZÁR kialszik, ki lehet nyitni az ajtót. Nyissa ki az ajtót, szedje ki a mosott ruhákat, és kapcsolja ki a készüléket. ! Amennyiben nullázni szeretne egy már elindított gombot. A programot, tartsa hosszan lenyomva a program megszakad, és a készülék kikapcsol. Programok és funkciók

NORMÁL PAMUT 60° (1) (nyomja meg 1-szer a gombot): erősen szennyezett fehér és magasabb hőmérsékleten mosható színes ruhák. Összes víz lt Programidő Öblítő Energiafogyasztás kWh 40° 40°

60° (Max. 90°) 1200 (3) Maradék nedvességtartalom % CLEAN Plus 1 FOLTELTÁVOLÍTÁS (nyomja meg 1-szer a gombot) 1 FOLTELTÁVOLÍTÓ GYORS (nyomja meg 2-szer a gombot) Fehérítőszer Szimbólum Programleírás Max. sebesség (ford./ perc) Mosás Max. hőm (°C) Max. töltet (kg)

Mosószerek és adalékok Előmosás Programok Programtáblázat

53 1,04 55 215’ 53 0,87 81 185’ NORMÁL PAMUT 40° (2) (nyomja meg 2-szer a gombot): erősen szennyezett 2 kényes fehér és színes ruhák. 40°

NORMÁL PAMUT 20° (nyomja meg 3-szer a gombot): erősen szennyezett kényes fehér és színes ruhák. 20°

SZINTETIKUS/ELLENÁLLÓ (SZINTETIK./ELLENÁLLÓ) (nyomja meg 1-szer a gombot): erősen szennyezett, magasabb hőmérsékleten mosható színes ruhák. SZINTETIKUS/ELLENÁLLÓ (4) (nyomja meg 1-szer a gombot): enyhén szennyezett, magasabb hőmérsékleten mosható színes ruhák. SZINTETIKUS/KÉNYES (nyomja meg 2-szer a gombot): enyhén szennyezett, magasabb hőmérsékleten mosható színes ruhák. SPECIALS GYORSMOSÁS 30’: Az enyhén szennyezett ruhadarabok gyors átöblítésére (nem javasolt gyapjú, selyem és kézzel mosandó ruhaneműkhöz). MY CYCLE (MEMÓRIA): bármilyen mosási típus memorizálását engedélyezi. 7 NAP FEHÉRNEMŰ: EXTRA CARE GYAPJÚ (WOOLMARK PLATINUM): gyapjú, kasmír stb. ruhaneműk mosásához.

CENTRIFUGA (nyomja meg 1-szer a gombot) ÖBLÍTÉS (nyomja meg 2-szer a gombot) SZIVATTYÚZÁS (nyomja meg 3-szer a gombot)

71 0,20 38 175’ 75’ 30’ A kijelzőn megjelenő vagy a kézikönyben feltüntetett ciklusidők szokásos körülmények alapján becsült értékek. A tényleges időt számos tényező befolyásolhatja – pl. a bemeneti víznyomás, a környezeti hőmérséklet, a mosószer mennyisége, a ruhatöltet mennyisége és típusa, a ruhatöltet kiegyensúlyozása, a kiválasztott további opciók.

1) 1061/2010 szabvány szerinti vezérlőprogramok: a 2 program 60°C (nyomja meg 1-szer a gombot).

Ez a ciklus egy adag, nem különösebben koszos pamut ruhadarabok mosására alkalmas, és ez a leghatékonyabb a víz- és energiafogyasztás szempontjából is. 60°C-on mosható termékekhez. A mosás tényleges hőmérséklete eltérhet a megjelölt értéktől.

2) 1061/2010 szabvány szerinti vezérlőprogramok: a 2 program 40°C (nyomja meg 2-szer a gombot).

Ez a ciklus egy adag, nem különösebben koszos pamut ruhadarabok mosására alkalmas, és ez a leghatékonyabb a víz- és energiafogyasztás szempontjából is. 40°C-on mosható termékekhez. A mosás tényleges hőmérséklete eltérhet a megjelölt értéktől.

3) 60°C-os hőmérsékleten az “Előmosás” funkció nem elérhető.

A viszgálószervek számára:

2) Hosszú pamut program: a 2 program 40°C (nyomja meg 2-szer a gombot).

4) Hosszú műszálas program: A 3 program 60 °C-ra állításához nyomja meg 1-szer a gombot; a 40 °C-ra állításhoz nyomja meg a HŐMÉRSÉKLET gombot. Mosási funkciók Előmosás Ha ezt a funkciót kiválasztja, a készülék előmosást is fog végezni, mely makacs foltok eltávolítása esetén hasznos. Megjegyzés: Töltse a mosószert a megfelelő rekeszbe. ! Nem kapcsolható be a “FOLTELTÁVOLÍTÓ GYORS”, 2 (60°) (nyomja meg 1-szer a gombot), 2 (nyomja meg 2-szer a gombot), programoknál. 2 (nyomja meg 3-szer a gombot), 4, 7, 8, Vasaláskönnyítés Ez a funkció a gyűrődések keletkezésének csökkentése érdekében a megfelelő időben módosítja a mosási beállításokat és a centrifugasebességet. A VASALÁSKÖNNYÍTÉS lámpa fénnyel villogni kezd, a kijelzőn pedig megjelenik a „CIKLUS VÉGE” felirat. A program befejezéséhez nyomja meg az START/PAUSE gombot vagy a VASALÁSKÖNNYÍTÉS gombot. ! Ez a funkció nem használható a 1, 4, 7, 8, programoknál. Eco wash Az Eco Wash funkció a mosandó ruhák mosóvizének fel nem melegítésével energiát takarít meg – ez előnyös mind a környezet, mind a villanyszámla szempontjából. Valóban, a fokozott teljesítmény és az optimalizált vízfogyasztás kitűnő eredményt biztosít normál ciklus átlagos időtartama alatt. A legjobb mosási eredmény elérése érdekében folyékony mosószer használatát javasoljuk. ! Nem kapcsolható be a 1, 2 (nyomja meg 3-szer a gombot), 6, 7, programoknál.

Mosószerek és mosandók

Mosószer-adagoló fiók Különleges programok A mosás eredményessége függ a mosószer helyes adagolásától is: ha túl sokat adagol belőle, a mosás nem lesz hatékonyabb, de hozzájárul ahhoz, hogy lerakódás képződjön a mosógépben, valamint a környezetet is jobban szennyezi. ! Fehér színű pamut ruhadarabokhoz, előmosáshoz és 60 °C-nál magasabb hőmérsékleten történő mosásokhoz mosóport használjon. ! Kövesse a mosópor csomagolásán feltüntetett utasításokat. FOLTELTÁVOLÍTÁS: A program az ellenálló színnel rendelkező, erősen szennyezett ruhadarabok mosására szolgál. A program a normálnál jobb (A osztályú) mosóhatást biztosít. Ne mosson együtt különböző színű ruhadarabokat. Folyékony mosószer használatát javasoljuk. Makacs szennyeződések esetén tanácsos különleges adalékkal előkezelni a szövetet. FOLTELTÁVOLÍTÓ GYORS: Az programot a legmakacsabb mindennapi foltokkal szennyezett ruhadarabok egy óra alatti mosására tervezték. Alkalmas kevertszálas színes ruhadarabok mosására és maximálisan kíméletes tisztítást biztosít. NORMÁL PAMUT 20°: – Ideális a szennyezett pamut töltetekhez. A 40 C-os mosáséhoz mérhető, akár hideg mosás mellett is elérhető jó teljesítményt egy rendszeres időközönként ismétlődő sebességcsúcsokkal jellemezhető, változó sebességű mechanikus mozgás biztosítja. 7 NAP FEHÉRNEMŰ: Az ágyneműk és törölközők egyetlen ciklus alatti mosásához használja a 6 programot. Ez a program optimalizálja az öblítőszer adagolását, valamint időt és energiát takarít meg önnek. Folyékony mosószer használatát javasoljuk. GYAPJÚ: Ennek a mosógépnek a “gyapjú” mosási ciklusát a Woolmark Company engedélyezte “kézzel mosható” gyapjú ruhaneműk mosásához, amennyiben a mosást a ruhanemű címkéjén feltüntetett és a mosógép gyártója által előírt útmutatásoknak megfelelően hajtja végre. (M1127) ! Ne használjon kézi mosószert, mert túlzottan sok hab képződik. Húzza ki a mosószerA adagoló fiókot, és a következők szerint tegye bele a mosószert, illetve az adalékot. MAX

1-es rekesz: Mosószer előmosáshoz (por) A mosószer betöltése előtt győződjön meg arról, hogy a 4-es berakható rekesz nincs ebben a rekeszben. 2-es rekesz: Mosószer mosáshoz (por vagy folyadék) Ha folyékony mosószert használ, a megfelelő adagolás érdekében tanácsos az A elválasztólapot használni. Ha mosóport használ, tegye az elválasztólapot a B térbe. 3-as rekesz: Adalékok (öblítők stb.) Az öblítő ne érjen a rács fölé. 4-es berakható rekesz: Fehérítőszer A mosandó ruhák előkészítése

• Osztályozza a mosandókat a következők szerint: - Szövet típusa / címkén lévő szimbólum. - Színek Válogassa külön a színes és fehér ruhákat.
• Ürítse ki a zsebeket, és vizsgálja meg a gombokat.
• Ne lépje túl a mosandók száraz súlyára vonatkozóan megadott értékeket:
• Ne lépje túl a mosandók száraz súlyára vonatkozóan megadott értékeket: lásd “Programtáblázat”. Milyen nehezek a mosandó ruhák? 1 lepedő: 400–500 g 1 párnahuzat: 150–200 g 1 asztalterítő: 400–500 g 1 fürdőköpeny: 900–1200 g 1 törölköző: 150–250 g

KÉNYES RUHÁK: A nagyon kényes – pl. flitterekkel, csillogókkal ellátott – anyagok mosásához használja a 8 programot. A selyem ruhadarabokhoz és függönyökhöz válassza a 8 ciklust, és állítsa a opcióban a szintet „KÉNYES” értékre. A mosás előtt tanácsos kifordítani a ruhadarabokat, és a kisebb holmikat a kényes anyagok mosására szolgáló megfelelő mosózsákba rakni. A jobb mosási eredmény érdekében kényes anyagokhoz való folyékony mosószer használatát javasoljuk. A bepakolt ruhák kiegyensúlyozására szolgáló rendszer A túlzott zajhatás megelőzésére, valamint a mosandók egyenletes eloszlása érdekében a forgódob a centrifugafázis előtt a mosási centrifugasebességnél kicsit nagyobb sebességre kapcsol. Amennyiben a töltet kiegyensúlyozására irányuló próbálkozások nem vezetnek eredményre, a készülék az elméleti centrifugasebességnél lassabb centrifugálásra kapcsol. Jelentős kiegyensúlyozatlanság esetén a mosógép, centrifugálás előtt megpróbálja a töltetet megfelelően eloszlatni. A töltet megfelelő eloszlásának biztosítása érdekében ajánlatos a nagy ruhaneműket a kicsikkel összekeverni. Rendellenességek és elhárításuk Előfordulhat, hogy a mosógép nem működik. Mielőtt felhívná a szervizt (lásd „Szerviz”), ellenőrizze, hogy nem olyan problémáról van-e szó, amely a következő lista segítségével egyszerűen megoldható!

Rendellenességek: Lehetséges okok / megoldás: A mosógép nem kapcsol be.

• A hálózati csatlakozódugó nincs bedugva az aljzatba, vagy nem eléggé ahhoz, hogy jól érintkezzen.
• Nincs áram a lakásban. A mosási ciklus nem indul el.

A mosógép ajtaja nincs jól bezárva. Nem nyomta meg a ON/OFF gombot. Nem nyomta meg az START/PAUSE gombot. A vízcsap nincs nyitva. Az indítás időjelzőjén késletetés lett beállítva – késleltetésidőzítő (lásd „A mosási ciklusok végrehajtása”). A mosógép nem kap vizet (a kijelzon megjelenik a “VÍZHIÁNY, ELLENŐRIZZE!”felirat).

A vízbevezető cső nincs csatlakoztatva a csaphoz. A cső meg van törve. A vízcsap nincs nyitva. A lakásban nincs víz. Nincs elegendő nyomás. Nem nyomta meg az START/PAUSE gombot. A mosógép folytonosan szívja, és üríti a vizet.

• A leeresztőcső nem a padlószinttől 65 és 100 cm közötti magasságban van felszerelve (lásd „Üzembe helyezés”).
• A leeresztőcső vége vízbe merül (lásd „Üzembe helyezés”).
• A fali szifonnak nincs szellőzése. Ha ezen vizsgálatok után a probléma nem oldódik meg, zárja el a vízcsapot, kapcsolja ki a mosógépet, és hívja ki a szervizszolgálatot. Ha a lakás egy épület legfelsőbb emeleteinek egyikén található, lehetséges, hogy a csatornaszellőző eltömődésének jelensége (szivornyahatás) lépett fel, ezért a mosógép folytonosan szívja, és leereszti a vizet. E kellemetlenség elkerülésére a kereskedelmi forgalomban rendelkezésre állnak csatornaszellőzőszelepek. A mosógép nem üríti le a vizet, vagy nem centrifugál.

• A program nem ereszti le a vizet: néhány programnál a vizet kézileg kell leereszteni (lásd „Programok és funkciók”).
• A VASALÁSKÖNNYÍTÉS funkció be lett kapcsolva – a program befejezéséhez nyomja meg az START/PAUSE gombot (lásd „Programok és funkciók”).
• A leeresztőcső meg van törve (lásd „Üzembe helyezés”).
• A lefolyó el van dugulva. A mosógép nagyon rázkódik a centrifugálás alatt.

• Az üzembe helyezéskor a forgódob rögzítése nem lett eltávolítva (lásd „Üzembe helyezés”).
• A készülék nincs vízszintben (lásd „Üzembe helyezés”).
• A mosógép bútorok és falak közé van szorítva (lásd „Üzembe helyezés”). A mosógépből elfolyik a víz. A készülék lezár – a kijelző villogni kezd, és a hiba kódját mutatja (pl.: F-01, F-..). Sok hab képződik.

• A vízbevezető cső nincs jól felcsavarva (lásd „Üzembe helyezés”).
• A mosószer-adagoló fiók eltömődött (tisztításához lásd „Karbantartás és ápolás”).
• A leeresztőcső nincs szorosan rögzítve (lásd „Üzembe helyezés”).
• Kapcsolja ki a készüléket, és húzza ki a dugót a konnektorból, várjon körülbelül 1 percet, majd indítsa újra! Ha a hiba továbbra is fennáll, forduljon a szervizhez!
• A mosószer nem mosógépekhez való (kell, hogy szerepeljen rajta, hogy „gépi”, „kézi vagy gépi mosáshoz”, vagy hasonló).
• Túl sok mosószert használt.

Mielőtt a szervizhez fordulna:

• Győződjön meg arról, hogy a hibát nem tudja saját maga is elhárítani (lásd „Rendellenességek és elhárításuk”);
• Indítsa újra a programot, hogy lássa, elhárította-e a hibát;
• Ellenkező esetben forduljon az engedéllyel rendelkező szakszervizhez a garanciajegyen található telefonszámon. ! Soha ne forduljon engedéllyel nem rendelkező szerelőhöz! Közölje:
• a meghibásodás jellegét;
• a mosógép típusát (Mod.);
• a gyártási számot (S/N). Ezek az adatok a mosógép hátoldalán, illetve az elülső oldalon az ajtó belsején elhelyezett adattáblán találhatók.
