Crypto 130 CP7 - Iratmegsemmisítő Intimus - Ingyenes használati útmutató

Termék típusa	Iratmegsemmisítő
Márka	Intimus
Modell	Crypto 130 CP7
Biztonsági szint	P-7 (DIN 66399)
Vágás formátuma	Részecskék (keresztvágás)
Részecskeméret	0,8 x 4,5 mm
Vágási kapacitás (A4 80 g/m² papírok)	10-12 lap menetenként
Tartály kapacitása	30 liter
Méretek (H x Sz x M)	500 x 380 x 730 mm
Súly	25 kg
Tápellátás	230 V / 50 Hz, 550 W
Fő funkciók	Be/Kikapcsolás, hátramenet, papírelzáródás érzékelés, automatikus leállás
Megsemmisíthető anyagok típusai	Papír, gemkapcsok, iratkapcsok, hitelkártyák, CD/DVD
Hitelkártya kapacitás	1 kártya menetenként
CD/DVD kapacitás	1 lemez menetenként
Telt tartály jelző	Igen
Biztonság	Papírelzáródás elleni védelem, túlterhelés esetén leállás, biztonsági zár
Karbantartás és tisztítás	A pengék olajozása havonta speciális olajjal
Pótalkatrészek és javíthatóság	Cserélhető vágópengék, szakember általi karbantartás ajánlott
Zajszint	Kb. 60 dB
Be/ki ciklus	30 perc működés / 30 perc szünet
Garancia	2 év

Gyakran ismételt kérdések - Crypto 130 CP7 Intimus

Hogyan olajozzam meg az Intimus Crypto 130 CP7 iratmegsemmisítőm pengéit?

Cseppentsen néhány csepp speciális iratmegsemmisítő olajat a pengék teljes szélességében a bemeneti nyíláson keresztül, majd működtesse a készüléket hátramenetben 10 másodpercig. Ismételje meg a műveletet havonta az optimális teljesítmény biztosítása és az idő előtti kopás elkerülése érdekében.

Mit tegyek papírelzáródás esetén?

Azonnal kapcsolja hátramenetbe a készüléket a szálak felszabadításához. Ha az elzáródás továbbra is fennáll, húzza ki a készüléket, és egy fogóval óvatosan távolítsa el a beszorult papírt. Soha ne erőltesse a gépet.

Mi a Crypto 130 CP7 biztonsági szintje?

A biztonsági szint P-7 a DIN 66399 szabvány szerint, ami 0,8 x 4,5 mm-es finom részecskékre történő megsemmisítésnek felel meg, ultra-titkos dokumentumokhoz alkalmas.

Lehet CD-t vagy hitelkártyát megsemmisíteni ezzel a modellel?

Igen, a Crypto 130 CP7 képes megsemmisíteni a CD/DVD és a műanyag hitelkártyákat. Helyezze be őket egyenként a megfelelő nyílásba, betartva a maximális kapacitást (1 lemez vagy 1 kártya menetenként).

Mekkora a gyűjtőtartály kapacitása?

A gyűjtőtartály kapacitása 30 liter, ami lehetővé teszi a hulladék összegyűjtését a kiürítés előtt. Az optimális teljesítmény érdekében rendszeresen ürítse ki, ne várja meg, amíg teljesen megtelik.

A készülék automatikusan leáll túlterhelés esetén?

Igen, az iratmegsemmisítő termikus védelemmel van felszerelve, amely túlterhelés vagy hosszabb használat esetén megszakítja az áramellátást. Hagyja a gépet legalább 30 percig hűlni, mielőtt újraindítaná.

Milyen típusú dokumentumokat semmisíthetek meg?

Megsemmisíthet papírt, gemkapcsokat, iratkapcsokat, hitelkártyákat és CD/DVD-ket. Ne helyezzen be kemény műanyagot, vastag fémet vagy nem előírt anyagokat.

Hogyan tisztítsam az iratmegsemmisítő külsejét?

Használjon enyhén nedves puha ruhát enyhe tisztítószerrel a külső felület tisztításához. Soha ne használjon súrolószereket vagy oldószereket. Ügyeljen arra, hogy víz ne kerüljön a belsejébe.

Kicserélhetem a pengéket magam?

A pengék cseréjét szakképzett szakembernek kell elvégeznie a biztonság és a teljesítmény garantálása érdekében. Vegye fel a kapcsolatot az Intimus ügyfélszolgálatával árajánlatért.

Mi ennek az iratmegsemmisítőnek a tipikus élettartama?

Rendszeres karbantartással (olajozás, tartály ürítése) az élettartam elérheti a 10-15 évet háztartási vagy közepes irodai használat mellett. A pengék több év után cserére szorulhatnak a használattól függően.

HASZNÁLATI ÚTMUTATÓ Crypto 130 CP7 Intimus

Üzembe helyezés előtt olvassuk el a kezelési utasítást!

<< A készüléket nem szabad több személynek egyidejűleg üzemeltetnie!

A biztonsági elemek úgy vannak méretezve, hogy „egyszemélyes üzemeltetésnél“ biztosítsák a veszélytelen használatot.

<< Sérülésveszély! A laza ruhadarabokat, nyakkendőt, ékszert, hosszú hajat és egyéb laza tárgyakat tartsuk távol a bevezető nyilástól!

<< A feldarabolási művelet közben milyen más munkát (pl. tisztítást) nem szabad a gépen végezni!

<< Sérülésveszély! Ne nyúljunk be az ujjainkkal a bevezető nyilásba!

<< A gép nem játékszer, nem al arra, hogy gyerekek működtessék használják!

<< Veszély esetén azonnal kapcsoljuk a gépet a főkapcsolóval vagy a vé kapcsolóval, vagy húzzuk ki a hálóz dugót!

A gép általános biztonságtechnikai koncepciója (méretek, hozzávezető nyilások, biztonsági lekapcsolások, stb.) egyáltalán nem garantálja azt, hogy a gyerekek veszélytelenül kezelhetik.

<< Mielött felnyitnánk a gépet, ki kell húzni a hálózati dugót! A készüléken javitásokat csak szakember végezhet!

KEZELÉS

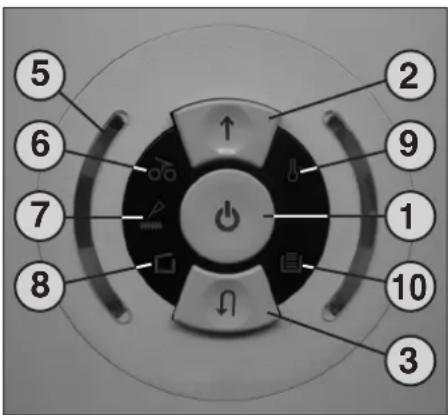

KEZELŐELEMEK:

1 = Funkciógombok (1. kép)

Ennek a gombnak három funkciója van:

a) „Üzemkész”

Ezt a nyomógombot rövid ideig megérintve a gép az „Üzemkész” állapotra kapcsol.

Egyidejűleg kigyullad a beépített LED- kijelző ⏻.

b) „Ki”

Ha ezt a nyomógombot az „Üzemkész” állapotban kb. 3 másodpercig lenyomva tartja, a gép kikapcsol.

Útmutatás: Ha a gépet több mint kb. 5 percig nem használja, akkor a gép automatikusan kikapcsol.

c) „Stop“

Ha a működő vágószerkezetnél ezt a nyomógombot rövid ideig megérinti, akkor a vágószerkezet kikapcsol és leáll.

2 = Elöremenet gomb (1. kép)

Ennek a gombnak két funkciója van:

a) Ezt a gombot rövid ideig megérintve a vágószerkezet néhány másodpercig előrefelé megy, pl. a vágószerkezetben maradt aprítandó anyag kivezetése érdekében. Egyidejűleg kigyullad a beépített LED-kijelző ↑.

b) Ha ezt a gombot kb. 2 másodpercig lenyomva tartja, a vágószerkezet a folyamatos üzemben előrefelé megy és a gépbe lehet adagolni. Egyidejűleg kigyullad a beépített LED-kijelző ↑.

3 = Hátramenet gomb (1. kép)

Ezt a gombot megérintve a vágószerkezet rövid ideig hátrafelé megy, Egyidejűleg kigyullad a beépített LED-kijelző 🔒.

4 = Fénysorompó (elöremenet) (3. kép)

Elindítja az aprítási folyamatot, mihelyt anyagot adagolnak az adagolóaknába. Egyidejűleg kigyullad az előremenet gomb LED-kijelzője ↑.

1. kéb

1. kéb

ÜZEMBE HELYEZÉS

ALKALMAZÁSI TERÜLET:

A intimus 130SP2/CP4/CP5/CP6/CP7 adatmegsemmisítő általános iratanyag aprítása céljára szolgáló gép.

A gépet csak papír aprítására szabad használni!

Másfajta adathordozók aprítása valamint a 0,8x12 mm (CP6) vagy 0,8x4,5 mm (CP7) vágási szélességű típusoknál a füzet- és iratkapcsok

aprítása is személyi sérüléseket okozhat (pl. a kemény anyagok, stb. darabokra törése miatt), továbbá károsodhat a készülék (pl. tönkremehet a vágószerkezet, stb.).

FELSZERELÉS:

• Csomagolja ki és helyezze el a készüléket.
• Tegye be a műanyag zsákot a felfogó tartályba.
• A készüléket hálózati dugvillával csatlakozta sa a hálózatra (a hálózati dugalj szükséges előtét biztosítékára vonatkozó adatokat a „MŰSZAKI ADATOK“ c. rész tartalmazza).

A készülékházban lévő rácsnyilások a hütés céljára szolgálnak, és azokat nem szabad lefedni vagy eltakarni! A készülék hálózati csatlakozójának szabadon hozzáférhetőnek kell lennie!

A gépet lehetőleg csak zárt és temperált helyiségekben (10-25 °C) használja!

KEZELÉS

5 = Ellenőrző kijelzés (1. kép)

„A motor terhelésének mértéke“

Az aprítási folyamat alatt színesre beállított fényel mutatja a motor pillanatnyi terhelési állapotát (lásd a „DINAMIKUS TERHELÉSJELZÖ” leírását).

6 = Ellenőrző kijelzés (1. kép)

„Anyagtorlódás a gépben” / „Fénysorompó foglalt az ajtó nyitásánál vagy a bekapcsolásnál”

Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt.

a) „Anyagtorlódás a gépben”

Kigyullad, ha a vágószerkezetbe túl sok anyagot adagoltak. A vágószerkezet megakad, majd utána egy darabig hátramegy és megáll. A motor kikapcsol.

b) „Fénysorompó foglalt az ajtó nyitásánál”

Kigyullad, ha az ajtó kinyitásánál még van anyag az adagolóaknában.

A vágószerkezet leáll. A motor kikapcsol.

c) „Fénysorompó foglalt a bekapcsolásnál”

Kigyullad, ha a gép bekapcsolásánál még van anyag az adagolóaknában.

KEZELÉS

KEZELŐELEMEK:

7 = Ellenörző kijelzés (1. kép) „Vágószerkezet olajozása”

Kigyullad, ha a Cross-Cut változat vágószerkezetét meg kell olajozni. Az olajozás műveletét a hátramenet kapcsolón (4) nyugtázni kell (lásd a VÁGÓSZERKEZET KARBANTARTÁSA" c. leírást).

8 = Ellenőrző kijelzés (1. kép) „Ajtó nyitva” /“Ajtó üzemzavar”

a) „Ajtó nyitva”

Kigyullad, ha az alsószekrény ajtaja nyitva van. A gép automatikusan kikapcsol és addig nem indítható el, ameddig az ajtó nyitva van.

b) „Elektromos üzemzavar”

Villog, ha az ajtó szenzorikában elektromos üzemzavar van. A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.

9 = Ellenörző kijelzés (1. kép) „Motor túlterhelés” /

„Elektromos üzemzavar”

Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt.

a) „Motorvédelem“

Kigyullad, ha a motort túl van terhelve és lekapcsolt. A motor lehülési szakaszában a gépet nem lehet beindítani.

b) „Elektromos üzemzavar”

Villog, ha a vezérlés nyomtatott áramkörén belül elektromos üzemzavar van. Egyidejűleg felvillan a funkciókapcsoló (2) LED-kijelzője ⏻. A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.

10= Ellenőrző kijelzés

„Tele van a felfogó tartály” (1. kép)

Kigyullad, ha a felfogó tartály megtelt és ki kell üríteni.

A vágószerkezet kikapcsol.

A GÉP BEKAPCSOLÁSA:

A gép „üzemkész” állapotra kapcsolását a következő módon végezze:

• Rövid ideig működtesse a funkciógombot (1).
• A funkciógomb (1) LED-kijelzője őgyullad az „üzemkész“ állapotra.
• A gépbe lehet adagolni.

EGYEDI PAPÍRLAP BEVITELE:

• Vezesse be a papírt az adagoló nyíláson át a vágómübe.
• A gép automatikusan előremenetre kapcsol, és behúzza a papírt. Az aprítási folyamat után a gép automatikusan kikapcsol.

Útmutatás: Fényáteresztő fóliák aprításához a gépet kézzel előremenetre kell kapcsolni (az előremenet gombot (2) kb. 2 mp-ig tartsa lenyomva).

A működtető gombot (1) ("stop" funkció) rövid ideig működtetve az aprítás folyamata bármikor megállítható. Előremenethez az előremenet gombot (2) kb. 2 mp-ig tartsa lenyomva. Ha a gépet kb. 5 percig nem használja, akkor a gép kikapcsol.

Ütmutatás: Annak érdekében, hogy a kis darabméretnél mindig megfelelő legyen a vágás eredménye és ezzel elérje a prospektusban megadott DIN 32757 szerinti biztonsági fokozatot, a vágandó anyagot mindig merőlegesen és alkalmas mennyiségben vezesse a vágószerkezet felé a bevezető akna középső részében.

A gépbe soha ne adagoljon több anyagot, mint a megadott maximális mennyiség (lásd a „MŰSZAKI ADATÓK“ c. részt)

Ha ennek ellenére túl sok anyag kerülne a vágószerkezetbe, lásd az „ÜZEMZAVAR” c. részt az „ANYAGTORLÓDÁS A GÉPBEN” cím alatt.

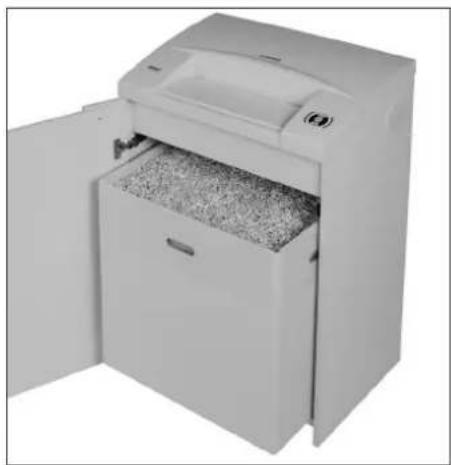

A FELFOGÓ TARTÁLY ÜRÍTÉSE (3. kép)

Ha a felfogó tartály megtelt, a gép kikapcsol. Kigyullad az ellenőrző kijelzés (10). A felfogó tartályt a következő módon üritse ki:

• Nyissa ki aj ajtót. Kigyullad az ellenőrző kijelzés (8). Ha az adagolóaknában még van anyag, akkor még kigyullad az ellenőrző kijelzés (6) is.
• Vegye ki a tele zsákot és távolítsa el a tartalmát. Az ellenőrző kijelzés (10) kialszik.
• Tegyen be üres zsákot és csukja be az ajtót. Az ellenőrző kijelzés □(8) kialszik.
• Ha az ellenőrző kijelző világít (6), rövid ideig működtesse az előremenet gombot (2). Az adagoló aknában maradt anyagot felaprítja és a kijelző kialszik.

Útmutatás: A gép csak zárt ajtónál jár!

DINAMIKUS TERHELÉSJELZÓ:

Az anyagtorlódás elkerülése és ezzel az adathordozók folyamatos és hatékony megsemmisítése érdekében az aprítási folyamat alatt a motor pillanatnyi terhelésének mértékét egy ellenőrző kijelzés (5) (1. kép) jelzi a kapcsolóknál, szinesre beállitott fénnyel, a következő módon:

Zöld fény: Terhelés < 50%

Sárga fény: Terhelés 50 - 75%

Piros fény: Terhelés 75 - 100%

1. kéb

1. kéb

(Auto-irányváltó funkció)

Ha a túl sok beadagolt anyag miatt torlódás keletkezik, a gép a következő módon reagál:

- A vágószerkezet megakad, utána egy darabig hátrafelé megy (kiszabadul az anyag) és megáll. A motor kikapcsol. Az ellenőrző kijelző 6(6) kigyullad.

Az alábbiak szerint járjon el:

• A beadagolt papírt vegye ki.
• A vágószerkezet most automatikusan előremegy és felaprítja a vágószerkezetben maradt papírt. Előremenet közben világít az előremenet gomb (2) LED-kijelzője ↑. Az ellenőrző kijelző 65(6) kialszik.
• Az aprítást kisebb mennyiségű papírral folytassa.

FÉNYSOROMPÓ FOGLALT

AZ AJTÓ NYITÁSÁNÁL:

Ha az ajtó nyitásánál még van anyag az adagolóaknában, a motor kikapcsol és a vágószerkezet leáll. Kigyullad az ellenőrző kijelzés (6).

Csukja be az ajtót és nyugtázza az állapotot az előremenet gomb (2) működtetésével. A meglévő vágandó anyagot a vágószerkezetbe adagolja és felaprítja.

FÉNYSOROMPÓ FOGLALT

A BEKAPCSOLÁSNÁL:

Ha a gép bekapcsolásánál még van anyag az adagolóaknában, akkor kigyullad az ellenőrző kijelzés (6).

Vegye ki az anyagot és nyugtázza az állapotot az előremenet gomb (2) rövid ideig tartó működtetésével.

KARBANTARTÁS

A VÁGÓSZERKEZET KARBANTARTÁSA (cross-cut):

A cross-cut-vágószerkezeteket bizonyos üzemidő után meg kell olajozni. Ha az ellenőrző kijelző (7) kigyullad, az alábbiak szerint járjon el:

A hoz záa dot t spe ciá lis olaj ból egy keveset oszlasson el egy papírlapon, majd ezt az adagolóaknán át vezesse el a vágószerkezethez.

A papírt behúzza és egyidejűleg olaj kerül a vágószerkezetbe a szükséges kenés elvégzéséhez.

Útmutatás: A kijelzés törlése érdeké a vágószerkezet olajozásának elvégzé után ezt a folyamatot a következő nyugtázni kell:

• Az ajtót addig nyissa ki, amíg az ellenőrző kijelző (8) ki nem gyullad. A(7) és 📄) ellenőrző kijelző villog.
• A hátramenet gombot (4) nyomja meg és tartsa lenyomva addig, amíg az ellenőrző kijelző (7) ki nem alszik.
• Csukja be újra az ajtót.

A vágószerkezet most automatikusan elkezd egy tisztító ciklust (elöremenet/hátramenet) majd utána kikapcsol. A gép újra üzemkész. A speciális olaj utólagos rendelése esetén lásd a „KÜLÖNLEGES TARTOZÉKOK” c. részt.

ENERGIATAKARÉKOS AUTOMATIKA:

Ha a gépet egy ideig nem használja, akkor kb. 5 perc után automatikusan kikapcsol. Az „Üzemkész“ funkciógomb (1) LED-kijelzője kialszik. A visszakapcsoláshoz rövid ideig működtesse a funkciógombot.

A FOTOCELLÁK MEGTISZTÍTÁSA (4. kép)

Ha papírdarabok maradnak a beeresztő nyilásban (pl. egy papírtorlódás után), akkor előfordulhat, hogy a gépet a „foglalt“ fénysorompó már nem kapcsolja ki.

A papírdarabokat úgy tudja eltávolítani ill. a fotocellátmegtisztítani, hogyavágószerkezetbe bevezet egy további papírt vagy a gépet a módimenetbe kapcsolja és egy ecsettel gyorsan végigtörli a fotocella két „szemét”.

1. kéb

KÜLÖN TARTOZÉK

Megnevezés

Műanyag zsák, 600 x 500 x 1000 x 0,05 mm

Kis olajpalack, 110 ml (keresztvágás)

Tájékoztatás: Külön tartozékok utánrendelése esetén, és ha pótalkatrészre van szüksége, kérjük forduljon szakkereskedőjéhez.

Megrendelési szám

99952

88035

MOTORVÉDELEM:

Ha a motortól túl nagy teljesítményt követel, akkor a motor kikapcsol. Az ellenőrző kijelző ♂ (9) kigyullad.

Mintegy 15-20 perc lehülési idő után (típustól és a helyiség hőmérsékletétöl függöen) a gépet újraindíthatja.

ELEKTROMOS ÜZEMZAVAR:

Ha az ellenőrző kijelző (9) a funkciókapcsoló (1) LED-kijelzőjével együtt villog vagy csak az ellenőrző kijelző (8) villog, akkor elektromos üzemzavarról van szó. A gépet nem lehet beindítani.

Ebben az esetben értesítse a szakkereskedőjét.

ELLENÖRZÖ LISTA AZ ÜZEMZAVAROKNÁL:

Ha a gép nem működik, ellenőrizze az alábbi pontokat:

• a hálózati csatlakozódugót csatlakoztatták a hálózathoz?
• becsukták az ajtót?
• a felfogó tartály tele van?

Kövesse a „FELFOGÓ TARTÁLY KIÜRÍTÉSE” c. rész utasításait.

• anyagtorlódás van a gépben?
  Kövesse a „ANYAGTORLÓDÁS A GÉPBEN“ utasításait.
• a motort túlterhelték?
  Lásd a „MOTORVÉDELEM“ alatt

Ha egyik ellenőrzési pont sem helytálló, értesítse a szakkereskedőjét.

MEGSEMMISÍTÉSE

Ha lejárt a gép élettartama, akkor a gépet mindig környezetbarát módon semmisítse meg. A gép vagy a csomagolás semelyik részét ne tegye a háztartási szemét közé.

MÜSZAKI ADATOK

Vágási szélesség:

130SP2:	3,8 mm (csik)
130CP4:	3,8x36 mm (keresztvágás)
130CP5:	1,9x15 mm (keresztvágás)
130CP6:	0,8x12 mm (keresztvágás)
130CP7:	0,8x4,5 mm (keresztvágás)

Vágási teljesítmény:

130SP2:

23-25 lap (70g/m2)

130CP4:

20-22 lap (70g/m2)

130CP5:

13-16 lap (70g/m2)

130CP6:

8-10 lap (70g/m2)

130CP7:

5-6 lap (70g/m2)

Csatlakoztatási feszültség:

240V/50Hz

120V/60Hz

100V/50/60Hz

Elötét biztosíték:

230V+240V/50Hz:

10 A (lomha)

120V+100V/50/60Hz:

20 A (lomha)

Munkaszélesség: 405 mm

Zajszint:

kb. 54dB(A)

Teljesítmény:

100SP2, 100CP4-CP6:

1,1 kW

100CP7:

1,5 kW

Méretek (Szé x Mé x Ma):

660x430x1020 mm

Súly:

kb. 60 kg
