Termék típusa	Iratmegsemmisítő
Márka	Intimus
Modell	Pro 130 CP5
Méretek (Ma x Szé x Mé)	65 x 45 x 35 cm
Súly	35 kg
Tápellátás	230 V / 50 Hz / 600 W
Vágási kapacitás	130 lap (70 g/m²)
Biztonsági szint	P-5 (részecskék 0,78 x 11 mm)
Tartály kapacitása	100 liter
Bemeneti szélesség	400 mm
Fő funkciók	Előre/hátra működés, automatikus leállás, túlterhelésvédelem
Karbantartás és tisztítás	Kenőolaj használata javasolt minden 30 perc használat után
Biztonság	Vészleállítás, hővédelem, elakadásérzékelés
Alkatrészek és javíthatóság	Vágókések, szíjak, motor elérhető
Működési zaj	55 dB(A)
Üzemi hőmérséklet	10 - 35 °C
Relatív páratartalom	15 - 85 %
Védelmi osztály	IP20

Gyakran ismételt kérdések - Pro 130 CP5 Intimus

Milyen csatlakozódugót használjak?

Használjon szabványos 230 V / 16 A földelt hálózati csatlakozót. Ne használjon elosztó hosszabbítót.

Hogyan kell betölteni a iratmegsemmisítőt?

A lapokat jól igazítva helyezze be a bemenet közepébe. Ne lépje túl a 130 lap egyidejű adagolását.

Mit tegyek papírelakadás esetén?

Használja a hátramenet funkciót (Reverse gomb) a papír eltávolításához. Szükség esetén nyissa ki a fedelet és kézzel távolítsa el a maradványokat.

Milyen gyakran kell olajozni a készüléket?

Olajozza a kések minden 30 perc folyamatos használat után egy speciális iratmegsemmisítő olajjal. Ne használjon étolajat.

Milyen anyagokat lehet megsemmisíteni?

Papír, kapcsok, gemkapcsok, hitelkártyák. Ne helyezzen be CD-t, DVD-t, kemény műanyagokat vagy fém kábeleket.

A tartály megtelt, hogyan ürítsem ki?

Az iratmegsemmisítő automatikusan leáll. Nyissa ki az elülső ajtót és vegye ki a tartályt. Ürítse ki, majd tegye vissza a helyére.

Hol találok pótalkatrészeket?

Lépjen kapcsolatba a viszonteladóval vagy az Intimus vevőszolgálattal. A vágókések, szíjak és motor elérhető.

Hogyan állítsam vissza a hőkioldót?

Ha az iratmegsemmisítő túlmelegedés miatt állt le, várjon 30 percet, majd nyomja meg a hátul található reset gombot.

Mit jelent a piros villogó jelzőfény?

A piros villogó jelzőfény elakadást vagy teli tartályt jelez. A pontos kódokért lásd a kézikönyvet.

Megsemmisíthetek kapcsos dokumentumokat?

Igen, a Pro 130 CP5 elfogadja a kapcsokat és gemkapcsokat. Az eltávolításuk meghosszabbítja a kések élettartamát.

HASZNÁLATI ÚTMUTATÓ Pro 130 CP5 Intimus

Üzembe helyezés előtt olvassuk el a kezelési utasítást!

<< A készüléket nem szabad több személynek egyidejűleg üzemeltetnie!

A biztonsági elemek úgy vannak méretezve, hogy „egyszemélyes üzemeltetésnél“ biztosítsák a veszélytelen használatot.

<< Sérülésveszély! A laza ruhadarabokat, nyakkendőt, ékszert, hosszú hajat és egyéb laza tárgyakat tartsuk távol a bevezető nyilástól!

<< A feldarabolási művelet közben milyen más munkát (pl. tisztítást) nem szabad a gépen végezni!

<< Sérülésveszély! Ne nyúljunk be az ujjainkkal a bevezető nyilásba!

<< A gép nem játékszer, nem al arra, hogy gyerekek működtessék használják!

<< Veszély esetén azonnal kapcsoljuk a gépet a főkapcsolóval vagy a vé kapcsolóval, vagy húzzuk ki a hálóz dugót!

A gép általános biztonságtechnikai koncepciója (méretek, hozzávezető nyílások, biztonsági lekapcsolások, stb.) egyáltalán nem garantálja azt, hogy a gyerekek veszélytelenül kezelhetik.

<< Mielött felnyitnánk a gépet, ki kell húzni a hálózati dugót! A készüléken javitásokat csak szakember végezhet!

KEZELÉS

KEZELŐELEMEK:

1 = Funkciógombok (1. kép)

Ennek a gombnak három funkciója van:

a) „Üzemkész”

Ezt a nyomógombot rövid ideig megérintve a gép az „Üzemkész” állapotra kapcsol.

Egyidejűleg kigyullad a beépített LED- kijelző ⏻.

b) „Ki“

Ha ezt a nyomógombot az „Üzemkész” állapotban kb. 3 másodpercig lenyomva tartja, a gép kikapcsol.

Útmutatás: Ha a gépet több mint kb. 5 percig nem használja, akkor a gép automatikusan kikapcsol.

c) „Stop“

Ha a működő vágószerkezetnél ezt a nyomógombot rövid ideig megérinti, akkor a vágószerkezet kikapcsol és leáll.

2 = Elöremenet gomb (1. kép)

Ennek a gombnak két funkciója van:

a) Ezt a gombot rövid ideig megérintve a vágószerkezet néhány másodpercig előrefelé megy, pl. a vágószerkezetben maradt aprítandó anyag kivezetése érdekében. Egyidejűleg kigyullad a beépített LED-kijelző ↑.

b) Ha ezt a gombot kb. 2 másodpercig lenyomva tartja, a vágószerkezet a folyamatos üzemben előrefelé megy és a gépbe lehet adagolni. Egyidejűleg kigyullad a beépített LED-kijelző ↑.

3 = Hátramenet gomb (1. kép)

Ezt a gombot megérintve a vágószerkezet rövid ideig hátrafelé megy, Egyidejűleg kigyullad a beépített LED-kijelző 🔒.

4 = Fénysorompó (elöremenet) (3. kép)

Elindítja az aprítási folyamatot, mihelyt anyagot adagolnak az adagolóaknába. Egyidejűleg kigyullad az előremenet gomb LED-kijelzője ↑.

1. kéb

1. kéb

ÜZEMBE HELYEZÉS

ALKALMAZÁSI TERÜLET:

A intimus 130SP2/CP4/CP5/CP6/CP7 adatmegsemmisítő általános iratanyag aprítása céljára szolgáló gép.

A gépet csak papír aprítására szabad használni!

Másfajta adathordozók aprítása valamint a 0,8x12 mm (CP6) vagy 0,8x4,5 mm (CP7) vágási szélességű típusoknál a füzet- és iratkapcsok

apritása is személyi sérüléseket okozhat (pl. a kemény anyagok, stb. darabokra törése miatt), továbbá károsodhat a készülék (pl. tönkremehet a vágószerkezet, stb.).

FELSZERELÉS:

• Csomagolja ki és helyezze el a készüléket.
• Tegye be a műanyag zsákot a felfogó tartályba.
• A készüléket hálózati dugvillával csatlakozta sa a hálózatra (a hálózati dugalj szükséges előtét biztosítékára vonatkozó adatokat a „MŰSZAKI ADATOK“ c. rész tartalmazza).

A készülékházban lévő rácsnyilások a hütés céljára szolgálnak, és azokat nem szabad lefedni vagy eltakarni! A készülék hálózati csatlakozójának szabadon hozzáférhetőnek kell lennie!

A gépet lehetőleg csak zárt és temperált helyiségekben (10-25 °C) használja!

KEZELÉS

5 = Ellenőrző kijelzés (1. kép)

„A motor terhelésének mértéke“

Az aprítási folyamat alatt színesre beállított fényel mutatja a motor pillanatnyi terhelési állapotát (lásd a „DINAMIKUS TERHELÉSJELZÖ” leírását).

6 = Ellenőrző kijelzés (1. kép)

„Anyagtorlódás a gépben” / „Fénysorompó foglalt az ajtó nyitásánál vagy a bekapcsolásnál”

Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt.

a) „Anyagtorlódás a gépben”

Kigyullad, ha a vágószerkezetbe túl sok anyagot adagoltak. A vágószerkezet megakad, majd utána egy darabig hátramegy és megáll. A motor kikapcsol.

b) „Fénysorompó foglalt az ajtó nyitásánál”

Kigyullad, ha az ajtó kinyitásánál még van anyag az adagolóaknában.

A vágószerkezet leáll. A motor kikapcsol.

c) „Fénysorompó foglalt a bekapcsolásnál”

Kigyullad, ha a gép bekapcsolásánál még van anyag az adagolóaknában.

KEZELÉS

KEZELŐELEMEK:

7 = Ellenőrző kijelzés (1. kép) „Vágószerkezet olajozása” Kigyullad, ha a Cross-Cut változat vágószerkezetét meg kell olajozni. Az olajozás műveletét a hátramenet kapcsolón (4) nyugtázni kell (lásd a VÁGÓSZERKEZET KARBANTARTÁSA" c. leírást).

8 = Ellenőrző kijelzés (1. kép) „Ajtó nyitva” /“Ajtó üzemzavar”

a) „Ajtó nyitva” Kigyullad, ha az alsószekrény ajtaja nyitva van. A gép automatikusan kikapcsol és addig nem indítható el, ameddig az ajtó nyitva van.

b) „Elektromos üzemzavar” Villog, ha az ajtó szenzorikában elektromos üzemzavar van. A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.

9 = Ellenörző kijelzés (1. kép) „Motor túlterhelés” /

Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt.

a) „Motorvédelem“

Kigyullad, ha a motort túl van terhelve és lekapcsolt. A motor lehülési szakaszában a gépet nem lehet beindítani.

Villog, ha a vezérlés nyomtatott áramkörén belül elektromos üzemzavar van. Egyidejűleg felvillan a funkciókapcsoló (2) LED-kijelzője ⏻. A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.

10= Ellenőrző kijelzés

„Tele van a felfogó tartály” (1. kép) Kigyullad, ha a felfogó tartály megtelt és ki kell üríteni.

A vágószerkezet kikapcsol.

A GÉP BEKAPCSOLÁSA:

A gép „üzemkész” állapotra kapcsolását a következő módon végezze:

• Rövid ideig működtesse a funkciógombot (1).
• A funkciógomb (1) LED-kijelzője őgyullad az „üzemkész“ állapotra.
• A gépbe lehet adagolni.

EGYEDI PAPÍRLAP BEVITELE:

• Vezesse be a papírt az adagoló nyíláson át a vágómübe.
• A gép automatikusan előremenetre kapcsol, és behúzza a papírt. Az aprítási folyamat után a gép automatikusan kikapcsol.

Útmutatás: Fényáteresztő fóliák aprításához a gépet kézzel előremenetre kell kapcsolni (az előremenet gombot (2) kb. 2 mp-ig tartsa lenyomva).

A működtető gombot (1) ("stop" funkció) rövid ideig működtetve az aprítás folyamata bármikor megállítható. Előremenethez az előremenet gombot (2) kb. 2 mp-ig tartsa lenyomva. Ha a gépet kb. 5 percig nem használja, akkor a gép kikapcsol.

Ütmutatás: Annak érdekében, hogy a kis darabméretnél mindig megfelelő legyen a vágás eredménye és ezzel elérje a prospektusban megadott DIN 32757 szerinti biztonsági fokozatot, a vágandó anyagot mindig merőlegesen és alkalmas mennyiségben vezesse a vágószerkezet felé a bevezető akna középső részében.

A gépbe soha ne adagoljon több anyagot, mint a megadott maximális mennyiség (lásd a „MŰSZAKI ADATOK“ c. részt)

Ha ennek ellenére túl sok anyag kerülne a vágószerkezetbe, lásd az „ÜZEMZAVAR” c. részt az „ANYAGTORLÓDÁS A GÉPBEN” cím alatt.

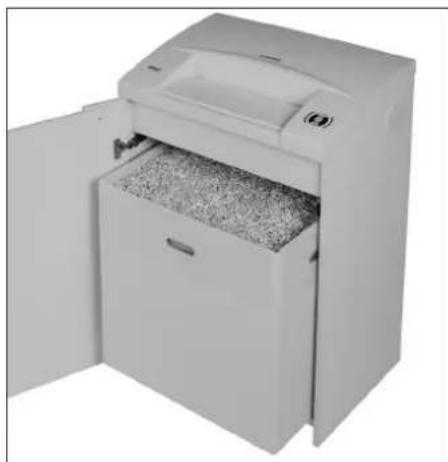

A FELFOGÓ TARTÁLY ÜRÍTÉSE (3. kép)

Ha a felfogó tartály megtelt, a gép kikapcsol. Kigyullad az ellenőrző kijelzés (10). A felfogó tartályt a következő módon üritse ki:

• Nyissa ki aj ajtót. Kigyullad az ellenőrző kijelzés (8). Ha az adagolóaknában még van anyag, akkor még kigyullad az ellenőrző kijelzés (6) is.
• Vegye ki a tele zsákot és távolítsa el a tartalmát. Az ellenőrző kijelzés (10) kialszik.
• Tegyen be üres zsákot és csukja be az ajtót. Az ellenőrző kijelzés □(8) kialszik.
• Ha az ellenőrző kijelző világít (6), rövid ideig működtesse az előremenet gombot (2). Az adagoló aknában maradt anyagot felaprítja és a kijelző kialszik.

Útmutatás: A gép csak zárt ajtónál jár!

DINAMIKUS TERHELÉSJELZŐ:

Az anyagtorlódás elkerülése és ezzel az adathordozók folyamatos és hatékony megsemmisítése érdekében az aprítási folyamat alatt a motor pillanatnyi terhelésének mértékét egy ellenőrző kijelzés (5) (1. kép) jelzi a kapcsolóknál, színesre beállított fénnyel, a következő módon:

Zöld fény: Terhelés < 50%

Sárga fény: Terhelés 50 - 75%

Piros fény: Terhelés 75 - 100%

1. kéb

1. kéb

(Auto-irányváltó funkció)

Ha a túl sok beadagolt anyag miatt torlódás keletkezik, a gép a következő módon reagál:

• A vágószerkezet megakad, utána egy darabig hátrafelé megy (kiszabadul az anyag) és megáll. A motor kikapcsol. Az ellenőrző kijelző 60(6) kigyullad.
  Az alábbiak szerint járjon el:
• A beadagolt papírt vegye ki.
• A vágószerkezet most automatikusan előremegy és felaprítja a vágószerkezetben maradt papírt. Előremenet közben világít az előremenet gomb (2) LED-kijelzője ↑. Az ellenőrző kijelző 66 (6) kialszik.
• Az aprítást kisebb mennyiségű papírral folytassa.

FÉNYSOROMPÓ FOGLALT

AZ AJTÓ NYITÁSÁNÁL:

Ha az ajtó nyitásánál még van anyag az adagolóaknában, a motor kikapcsol és a vágószerkezet leáll. Kigyullad az ellenőrző kijelzés (6).

Csukja be az ajtót és nyugtázza az állapotot az előremenet gomb (2) működtetésével. A meglévő vágandó anyagot a vágószerkezetbe adagolja és felaprítja.

FÉNYSOROMPÓ FOGLALT

A BEKAPCSOLÁSNÁL:

Ha a gép bekapcsolásánál még van anyag az adagolóaknában, akkor kigyullad az ellenőrző kijelzés (6).

Vegye ki az anyagot és nyugtázza az állapotot az előremenet gomb (2) rövid ideig tartó működtetésével.

KARBANTARTÁS

A VÁGÓSZERKEZET KARBANTARTÁSA (cross-cut):

A cross-cut-vágószerkezeteket bizonyos üzemidő után meg kell olajozni. Ha az ellenőrző kijelző (7) kigyullad, az alábbiak szerint járjon el:

A hoz záa dot t spe ciá lis olaj ból egy keveset oszlasson el egy papírlapon, majd ezt az adagolóaknán át vezesse el a vágószerkezethez.

A papírt behúzza és egyidejűleg olaj kerül a vágószerkezetbe a szükséges kenés elvégzéséhez.

Útmutatás: A kijelzés törlése érdeké a vágószerkezet olajozásának elvégzé után ezt a folyamatot a következő nyugtázni kell:

• Az ajtót addig nyissa ki, amíg az ellenőrző kijelző (8) ki nem gyullad. A(7) és 📄) ellenőrző kijelző villog.
• A hátramenet gombot (4) nyomja meg és tartsa lenyomva addig, amíg az ellenőrző kijelző (7) ki nem alszik.
• Csukja be újra az ajtót.

A vágószerkezet most automatikusan elkezd egy tisztító ciklust (elöremenet/hátramenet) majd utána kikapcsol. A gép újra üzemkész. A speciális olaj utólagos rendelése esetén lásd a „KÜLÖNLEGES TARTOZÉKOK” c. részt.

ENERGIATAKARÉKOS AUTOMATIKA:

Ha a gépet egy ideig nem használja, akkor kb. 5 perc után automatikusan kikapcsol. Az „Üzemkész“ funkciógomb (1) LED-kijelzője kialszik. A visszakapcsoláshoz rövid ideig működtesse a funkciógombot.

A FOTOCELLÁK MEGTISZTÍTÁSA (4. kép)

Ha papírdarabok maradnak a beeresztő nyilásban (pl. egy papírtorlódás után), akkor előfordulhat, hogy a gépet a „foglalt“ fénysorompó már nem kapcsolja ki.

A papírdarabokat úgy tudja eltávolítani ill. a fotocellátmegtisztítani, hogyavágószerkezetbe bevezet egy további papírt vagy a gépet a módimenetbe kapcsolja és egy ecsettel gyorsan végigtörli a fotocella két „szemét”.

Kis olajpalack, 110 ml (keresztvágás)

Tájékoztatás: Külön tartozékok utánrendelése esetén, és ha pótalkatrészre van szüksége, kérjük forduljon szakkereskedőjéhez.

Megrendelési szám

99952

88035

MOTORVÉDELEM:

Ha a motortól túl nagy teljesítményt követel, akkor a motor kikapcsol. Az ellenőrző kijelző ♂ (9) kigyullad.

Mintegy 15-20 perc lehülési idő után (típustól és a helyiség hőmérsékletétöl függöen) a gépet újraindíthatja.

ELEKTROMOS ÜZEMZAVAR:

Ha az ellenőrző kijelző (9) a funkciókapcsoló (1) LED-kijelzőjével együtt villog vagy csak az ellenőrző kijelző (8) villog, akkor elektromos üzemzavarról van szó. A gépet nem lehet beindítani.

Ebben az esetben értesítse a szakkereskedőjét.

ELLENÖRZÖ LISTA AZ ÜZEMZAVAROKNÁL:

Ha a gép nem működik, ellenőrizze az alábbi pontokat:

• a hálózati csatlakozódugót csatlakoztatták a hálózathoz?
• becsukták az ajtót?
• a felfogó tartály tele van?

Kövesse a „FELFOGÓ TARTÁLY KIÜRÍTÉSE” c. rész utasításait.

• anyagtorlódás van a gépben?
  Kövesse a „ANYAGTORLÓDÁS A GÉPBEN“ utasításait.
• a motort túlterhelték?
  Lásd a „MOTORVÉDELEM“ alatt

Ha egyik ellenőrzési pont sem helytálló, értesítse a szakkereskedőjét.

MEGSEMMISÍTÉSE

Ha lejárt a gép élettartama, akkor a gépet mindig környezetbarát módon semmisítse meg. A gép vagy a csomagolás semelyik részét ne tegye a háztartási szemét közé.

MÜSZAKI ADATOK

Vágási szélesség:

130SP2:	3,8 mm (csik)
130CP4:	3,8x36 mm (keresztvágás)
130CP5:	1,9x15 mm (keresztvágás)
130CP6:	0,8x12 mm (keresztvágás)
130CP7:	0,8x4,5 mm (keresztvágás)

Vágási teljesítmény:

130SP2:

23-25 lap (70g/m2)

130CP4:

20-22 lap (70g/m2)

130CP5:

13-16 lap (70g/m2)

130CP6:

8-10 lap (70g/m2)

130CP7:

5-6 lap (70g/m2)

Csatlakoztatási feszültség:

240V/50Hz

120V/60Hz

100V/50/60Hz

Elötét biztosíték:

230V+240V/50Hz:

10 A (lomha)

120V+100V/50/60Hz:

20 A (lomha)

Munkaszélesség: 405 mm

Zajszint:

kb. 54dB(A)

Teljesítmény:

100SP2, 100CP4-CP6:

1,1 kW

100CP7:

1,5 kW

Méretek (Szé x Mé x Ma):

660x430x1020 mm

Súly:

kb. 60 kg
