Pro 130 CP5 - Pappersförstörare Intimus - Gratis bruksanvisning och manual

Produkttyp	Dokumentförstörare
Varumärke	Intimus
Modell	Pro 130 CP5
Mått (H x B x D)	65 x 45 x 35 cm
Vikt	35 kg
Strömförsörjning	230 V / 50 Hz / 600 W
Skärkapacitet	130 ark (70 g/m²)
Säkerhetsnivå	P-5 (partiklar 0,78 x 11 mm)
Korgkapacitet	100 liter
Inmatningsbredd	400 mm
Huvudfunktioner	Fram/back, automatisk stopp, överbelastningsskydd
Underhåll och rengöring	Smörjolja rekommenderas var 30:e minuts användning
Säkerhet	Nödstopp, termiskt skydd, pappersstoppsdetektering
Reservdelar och reparerbarhet	Skärblad, remmar, motor tillgängliga
Ljudnivå	55 dB(A)
Driftstemperatur	10 - 35 °C
Relativ luftfuktighet	15 - 85 %
Skyddsklass	IP20

Vanliga frågor - Pro 130 CP5 Intimus

Vilket eluttag ska användas?

Använd ett standard vägguttag 230 V / 16 A med jord. Använd inte en grenkontakt.

Hur laddar man förstöraren?

Sätt in arken centrerade i inmatningsöppningen. Överskrid inte 130 ark samtidigt.

Vad gör man vid pappersstopp?

Använd backfunktionen (Reverse-knappen) för att dra ut papperet. Öppna luckan om det behövs och ta bort rester manuellt.

Hur ofta ska apparaten smörjas?

Smörj bladen var 30:e minuts kontinuerlig användning med en speciell dokumentförstörare-olja. Använd inte matolja.

Vilka material kan förstöras?

Papper, häftklamrar, gem, kreditkort. Mata inte in CD, DVD, hårdplast eller metallkablar.

Korgen är full, hur tömmer man den?

Förstöraren stannar automatiskt. Öppna frontluckan och ta ut korgen. Töm den och sätt tillbaka den.

Var hittar man reservdelar?

Kontakta din återförsäljare eller Intimus kundservice. Blad, remmar och motor finns tillgängliga.

Hur återställer man termoskyddet?

Om förstöraren har stannat på grund av överhettning, vänta 30 minuter och tryck på återställningsknappen på baksidan.

Vad betyder den blinkande röda lampan?

En blinkande röd lampa indikerar pappersstopp eller full korg. Se manualen för exakta koder.

Kan jag förstöra häftade dokument?

Ja, Pro 130 CP5 accepterar häftklamrar och gem. Att ta bort dem förlänger bladens livslängd.

BRUKSANVISNING Pro 130 CP5 Intimus

Läs igenom bruksanvisningen innan maskinen tas i bruk!

2 = Foroverknapp (bilde 1)

Fremgangsmåte se den respektive beskrivelsen i avsnittet „FEIL“.

a) „Materialopphopning i maskinen“

Fremgangsmåte se den respektive beskrivelsen i avsnittet „FEIL“.

a) „Motorvern“

„Oppsamlingsbeholder full“ (bilde 1)

RENGJ∅RING AV FOTOCELLENE (bilde 4):

Tilslutningsspenning:

240V/50Hz

120V/60Hz

100V/50/60Hz

For-sikring:

230V+240V/50Hz:

10 A (treg)

120V+100V/50//60Hz:

20 A (treg)

<< Apparaten får inte användas av flera personer samtidigt!

Säkerhetsorganen är byggda för att kunna garantera riskfri „enmansmanövrering“.

<< Skaderisk! Löst åtsittande kläder, slips, smycken, längt hår och andra lösa föremål måste hållas borta från inmatningsöppningen!

<< Medan papperet rivs sönder får inga andra arbeten (t.ex. rengöring) utföras på maskinen!

<< Skaderisk! Stick inte in fingrarna i inmatningsöppningen!

<< Maskinen är ingen leksak och är inte lämpad att användas och brukas av barn! Hela maskinens säkerhetstekniska koncept (dimensioner, tillförselöppningar, säkerhetsfränkopplingar etc.) innehåller inga som helst garantier för ofarlig hantering av barn.

<< Om fara uppstår: Stoppa omedelbart maskinen genom att slå från huvudström-brytaren, trycka Nödstopp eller dra ur nätsladden!

<< Dra ur nätsladden innan maskinen öppnas! Reparationer får endast utföras av fackman!

HANDHAVANDE

REGLAGE:

"Klar att användas"/"Av"/Stopp"

Den här knappen har tre funktioner:

a) "Klar att användas"

Trycker man kort på den här knappen kopplas maskinen till "klar att användas".

Samtidigt tänds den integrerade LED-angivelsen ⏻.

b) "Av"

Trycker man på den här knappen i läget "klar att användas" ca. 3 sekunder stängs maskinen av.

Observera: Om maskinen inte används under ca. 5 minuter stängs maskinen av automatiskt.

c) "Stopp"

Trycker man kort på den här knappen när skärverket går stängs det av och stannar.

2 = Framåtknapp (bild 1)

Den här knappen har två funktioner:

a) Trycker man kort på den här knappen går skärverket framåt några sekunder, t.ex. för att mata ut material som är kvar i skärverket. Samtidigt tänds den integrerade LED-angivelsen ↑.

b) Trycker man på den här knappen ca. två sekunder, går skärverket framåt kontinuerligt och det går att mata in material i maskinen. Samtidigt tänds den integrerade LED-angivelsen ↑.

Trycker man på den här knappen går skärverket kort bakåt. Samtidigt tänds den integrerade LED-angivelsen 📀.

4 = Fotocell (framåtgång) (bild 3)

Startar sönderdelningen när material förs in inmatningsenheten.

Samtidigt tänds LED-angivelsen framätknappen.

bild 1

bild 2

IDRIFTTAGNING

ANVÄNDNINGSOMRÅDE:

Dokumentförstöraren intimus 130SP2/CP4/CP5/CP6/CP7 är avsedd för sönderrivning av vanliga dokument.

Maskinen får endast användas för att sönderdela papper!

Sönderdelning av andra databärare, för modellerna med skärbredden 0,8x12 mm (CP6) eller 0,8x4,5 mm (CP7) också gem och häftklamrar, kan leda till personskador (t.ex. genom att fasta material splittras), och skador på maskinen (t.ex. skärverket förstörs).

INSTALLATION:

• Packa upp maskinen och ställ den på plats.
• Lägg in plastsäcken i uppsamlingslådan.
• Anslut maskinens stickkontakt till ett nätuttag (uppgift om vilken säkring som krävs, se „TEKNISKA DATA“ nedan).

Galleröppningarna i kåpan ger kylning och får inte täckas över eller sättas igen!

Apparatens nätanslutningar måste vara fritt tillgängliga!

Maskinen bör endast användas i slutet och tempererat rum (10-25 °C)!

HANDHAVANDE

5 = Kontrollangivelse (bild 1)

"Motorns belastningsgrad"

Visar motorns aktuella belastningsgrad under sönderdelningen genom färganpassat ljus (se beskrivning under "DYNAMISK BELASTNINGSANGIVELSE").

6 = Kontrollangivelse (bild 1)

"Materialstockning imaskinen"/"fotocell täckt vid dörröppning eller påkoppling" Hur du skall gå tillväga finns beskrivet under rubriken "STÖRNING".

a) "Materialstockning i maskinen"

Tänds när för mycket material har matats in i skärverket. Skärverket blockeras, går därefter en bit bakåt och stannar. Motorn stängs av.

b) "Fotocell täckt

vid dörröppning"

Tänds om det fortfarande finns material i inmatningsenheten när dörren öppnas.

Skärverket stannar.

Motorn stängs av.

c) "Fotocell täckt

vid påkoppling"

Tänds om det fortfarande finns material i inmatningsenheten när maskinen sätts på.

HANDHAVANDE

REGLAGE:

7 = Kontrollangivelse (bild 1) "Olja skärverk"

Tänds om skärverket i cross-cut-versionen måste oljas. Oljningen måste kvitteras med bakåtknappen (4) (se beskrivning under "UNDERHÄLL SKÄRVERK").

8 = Kontrollangivelse (bild 1)

"Dörr öppen"/"dörrstörning"

a) "Dörr öppen"

Tänds när dörren till underskåpet är öppen. Maskinen stängs av automatiskt och kan inte startas när dörren fortfarande är öppen.

b) "Elektrisk störning"

Blinkar om det är en elektrisk störning i dörrens sensorsystem. Maskinen stängs av. Kontakta din fackhandlare.

9 = Kontrollangivelse (bild 1)

"Motor överbelastad"/

"Elektrisk störning"

Hur du skall gå tillväga finns beskrivet under rubriken "STÖRNING".

a) "Motorskydd"

Tänds om motorn har överbelastats och har stängts av. Maskinen kan inte startas när motorn svalnar.

b) "Elektrisk störning"

Blinkar om det är en elektrisk störning i kretskortet. Samtidigt blinkar LEDangivelsen ⏻ i funktionsknappen (2). Maskinen stängs av. Kontakta din fackhandlare.

10 = Kontrollangivelse

Tänds när uppsamlingslädan är full och måste tömmas.

Skärverket stängs av.

SÄTTA PÅ MASKINEN

För att koppla maskinen till "klar för användning" gör du på följande sätt:

• Tryck kort på funktionsknappen (1).
• LED-angivelsen ⏻ i funktionsknappen (1) tänds för "klar för användning".
• Det går att mata in material i maskinen.

FRAMMATNING AV ENSTAKA ARK:

• Mata in papper i skärverket genom inmatningsöppningen.
• Skärverket startar automatiskt och drar in papperet. När det rivits sönder stoppar maskinen automatiskt.

Observera: För att sönderdela ljusgenomsläppliga folier måste maskinen kopplas till framåtgång manuellt (håll framåtknappen (2) nedtryckt ca. 2 sek).

Sönderdelningen kan alltid stoppas genom att man trycker kort på funktionsknappen (1) ("stopp"-funktion). För att fortsätta trycker du på framåtknappen (2) ca. 2 sek.

Om maskinen inte används under ca. 5 minuter stängs den av.

Observera: För att alltid få ett korrekt skärresultat avseende partikelstorleken och uppnå den säkerhetsklass enligt DIN 32757 som anges i prospektet, måste alltid materialet matas in i skärverket i rät vinkel i förhållande till det samma, mängden skall vara anpassad och materialet skall matas in i mittdelen av matningsschaktet.

Mata aldrig in mer material än den angivna maximimängden i maskinen (se "TEKNISKA DATA")!

Om det ändå skulle ha kommit in för mycket material i skärverket, se "STÖRNING" under "MATERIALSTOCKNING I MASKINEN".

TÖMMA

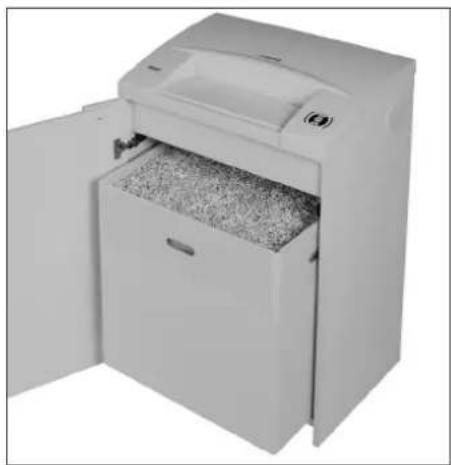

UPPSAMLINGLÄDA (bild 3):

Om uppsamlingslädan är full stängs maskinen av. Kontrollangivelsen (10) tänds. Töm uppsamlingslädan på följande sätt:

• Öppna dörren. Kontrollangivelsen (8) tänds. Om det fortfarande finns materia i inmatningsenheten tänds dessutom kontrollangivelsen 66).
• Ta ut den fulla säcken och avfallshantera innehållet. Kontrollangivelsen (10) släcks.
• Sätt i den tomma säcken och stäng dörren. Kontrollangivelsen □(8) släcks.
• Om kontrollangivelsen 66 (6) lyser, tryck kort på framåtknappen (2). Material som är kvar i inmatningsenheten sönderdelas och angivelsen slocknar.

Observera: Maskinen går endast när dörren är stängd.

DYNAMISK BELASTNINGSANGIVELSE:

För att förhindra materialstockning och uppnå att datamedierna förstörs kontinuerligt och effektivt, visar motorns aktuella belastningsgrad under sönderdelningen genom kontrollangivelsen (5) (bild 1) vid brytarna genom färganpassat ljus på följande sätt:

Grönt Ijus: Belastning < 50 %

Gult ljus: Belastning 50 – 75 %

Rött Ijus: Belastning 75 – 100 %

bild 1

bild 2

Om materialet stockas genom att för mycket material har matats in, reagerar maskinen på följande sätt:

- Skärverket blockeras, går därefter en bit bakåt (materialet lossas) och stannar. Motorn stängs av. Kontrollangivelsen 65 (6) tänds.

Gör på följande sätt:

• Ta bort pappret som har matats tillbaka.
• Skärverket går nu automatiskt framåt och sönderdelar pappersresterna i skärverket. När maskinen går framåt lyser LED-angivelsen ↑ i framåtknappen (2). Kontrollangivelsen 35 (6) släcks.
• Fortsätt sönderdelningen med en mindre mängd papper än tidigare.

FOTOCELL TÄCKT VID DÖRRÖPPNING:

Om det fortfarande skulle finnas material i inmatningsenheten när dörren öppnas, stängs motorn och skärverket stannar. Kontrollangivelsen (6) tänds.

Stäng dörren och kvittera statusen genom att trycka kort på framåtknappen (2). Materialet matas in i skärverket och sönderdelas.

FOTOCELL TÄCKT VID PÅKOPPLING:

Om det skulle finnas material i inmatningsenheten när maskinen sätts på tänds kontrollangivelsen ⓢ(6).

Ta ut materialet och kvittera statusen genom att trycka kort på framåtknappen (2).

MOTORSKYDD:

Om motorn skulle överbelastas stängs den av. Kontrollangivelsen 5 (9) tänds.

När maskinen har svalnat ca. 15 – 20 minuter (beroende på modell och rumstemperatur) går det att starta om maskinen.

ELEKTRISK STÖRNING:

Om kontrollangivelsen ♂(9) blinkar tillsammans med LED-angivelsen ⚙ i funktionsknappen (1) eller endast kontrollangivelsen □(8) är det en elektrisk störning. Det går inte att starta maskinen.

Kontakta då din fackhandlare.

CHECKLISTA VID STÖRNINGAR:

Om maskinen inte skulle fungera, kontrollera följande punkter:

• Är nätkontakten ansluten till elnätet?
• Är dörren stängd?
• Är uppsamlingslådan full? Följ instruktionerna för "TÖMMA UPPSAM- LINGSLÅDAN".
• Är det materialstockning i maskinen? Följ instruktionerna för "MATERIALSTOCKNING I MASKINEN"
• Har motorn överbelastats?

Se under "MOTORSKYDD".

UNDERHÅLL

UNDERHÅLL AV SKÄRVERKET (cross-cut):

Cross-cut-skärverk måste oljas efter en viss användningstid. Om kontrollangivelsen (7) lyser gör du på följande sätt:

Fördela lite av den medföljande specialoljan på ett ark papper och för pappret genom inmatningsenheten på skärverket.

Pappret dras in och samtidigt kommer oljan som behövs för smörjningen in i skärverket.

Observera: För att radera angivelsen måste den här proceduren kvitteras på följande sätt när skärverket har oljats:

• Öppna dörren tills kontrollangivelsen (8) tänds. Kontrollangivelserna (7) och (4) blinkar.
• Tryck på bakåtknappen (4) och håll den nedtryckt tills kontrollangivelsen ⬆(7) slocknar.
• Stäng dörren igen.
  Skärverket börjar nu automatiskt en rengöringscykel (framåt-/bakåtgång) och stängs sedan av. Maskinen är klar att användas igen. Om specialolja behöver efterbeställas, se under "SPECIALTILLBEHÖR".

ENERGISPARAUTOMATIK:

Om inte maskinen används en stund, stängs den av automatiskt efter ca. 5 min. LED-angivelsen i funktionsknappen (1) för "klar för användning" slocknar. Tryck kort på funktionsknappen för sätta på maskinen igen.

RENGÖRING AV FOTOCELLERNA (bild 4):

Om det skulle bli kvar pappersbitar i inmatningsslitsen (t.ex. efter pappersstockning) kan det hända att maskinen inte stängs av genom den "täckta" fotocellen.

Du kan ta bort pappersbitarna resp. rengöra fotocellen genom att mata in ytterligare ett ark papper i skärverket eller sätta maskinen på bakåtgång och kort torka de båda "ögonen" på fotocellen med en pensel.

Om ingen av kontrollpunkterna passar, kontakta din fackhandlare.

AVFALLSHANTERING

AVFALLSHANTERING AV MASKINEN:

Avfallshantera maskinen när det har brukats färdigt på ett miljövänligt sätt. Släng inga maskindelar eller förpackningen i hushållssoporna.

TEKNISKE DATA

Skärbredd:
130SP2:	3,8 mm (remsor)
130CP4:	3,8x36 mm (cross-cut)
130CP5:	1,9x15 mm (cross-cut)
130CP6:	0,8x12 mm (cross-cut)
130CP7:	0,8x4,5 mm (cross-cut)
Skärkapacitet:
130SP2:	23-25 ark ( 70g/m2 )
130CP4:	20-22 ark ( 70g/m2 )
130CP5:	13-16 ark ( 70g/m2 )
130CP6:	8-10 ark ( 70g/m2 )
130CP7:	5-6 ark ( 70g/m2 )
Nätspänning:	230V/50Hz
	240V/50Hz
	120V/60Hz
	100V/50/60Hz

Säkring:

230V+240V/50Hz: 10 A (trög)

120V+100V/50/60Hz: 20 A (trög)

Arbetsbredd: 405 mm

Bullernivà: ca. 54 dB(A)

Effekt:

130SP2, 130CP4-CP6: 1,1 kW

130CP7: 1,5 kW

Mått (BxDxH): 660x430x1020 mm

Vikt: ca. 60 kg

SPECIALTILLBEHÖR

Benämning	Best.-nr.
Plastpåse, 600 x 500 x 1000 x 0,05 mm	99952
Oljekanna, 110 ml (cross-cut)	88035

Anmärkning: Kontakta återförsäljaren för efterbeställning av specialtillbehör och reservdelar.
