HASZNÁLATI ÚTMUTATÓ PM 560 D GUDE

HU Az eredeti használati utasítás fordítása

SI Prevod originalnih navodil za uporabo

----HR Prijevod originalnog naputka za uporabu.

MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

SLOVENIJA Pred uvedbo v pogon prosim natančno preberite priložena navodila za uporabo.

HRVATSKI Prije puštanja u rad pažljivo pročitajte naputak za upotrebu.

UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS | SZERVÍZ | AZONOSSÁGI NYILATKOZAT EU |

GÉPSZEMLE ÉS KARBANTARTÁSI TERVV | ÜZEMZAVAROK KIKERESÉSE 54

Slovenija

TEHNIČNI PODATKI | UPORABA V SKLADU Z NAMENOM | ZAHTEVE, KI JIH MORA

SPOLNJEVATI UPORABNIK | UKREPI V ZASILNIH PRIMERIH | UKREPI V ZASILNIH PRIMERIH |

VARNOSTNI NAPOTKI | VZDRŽEVANJE | GARANCIJA | SERVIS | IZJAVA O USTREZNOSTI EU |

PLAN NADZIRANJA IN VZDRŽEVANJA | MOREBITNE OKVARE 59

Hrvatski

TEHNIČKI PODACI | NAMJENSKA UPORABA | ZAHTJEVI NA OSOBLJE | POSTUPANJE U

SLUČAJU NUŽDE | POSTUPANJE U SLUČAJU NUŽDE | SIGURNOSNE UPUTE | ODRŽAVANJE |

JAMSTVO | SERVIS | IZJAVA O SUKLADNOSTI EU | PLAN TEHNIČKIH PREGLEDA | ODRŽAVANJA |

UTVRĐIVANJE KVAROVA 64

Български

HU KASZÁLÁSI MAGASSÁG BEÁLLÍTÁSA

8-10

HU UTASÍTÁS KASZÁLÁSHOZ

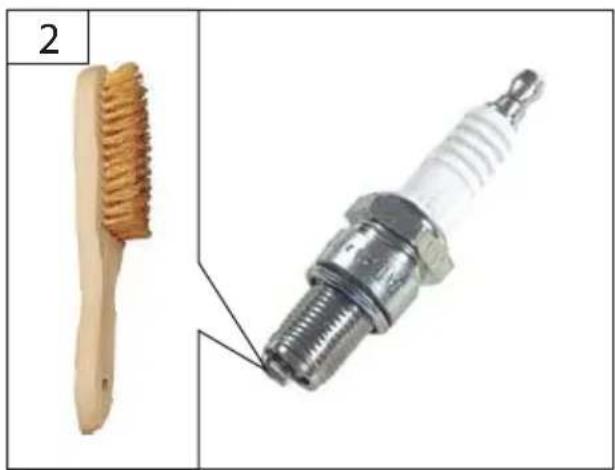

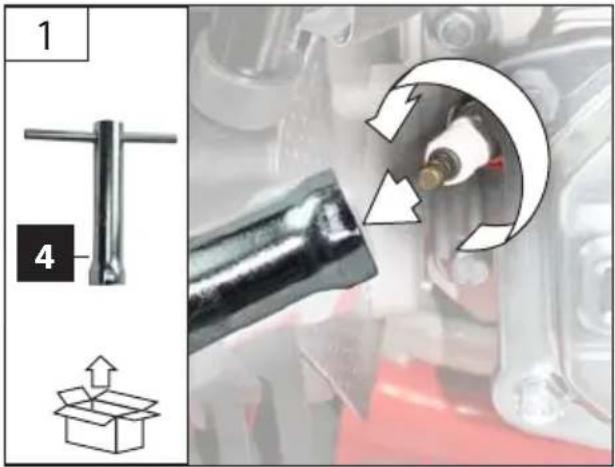

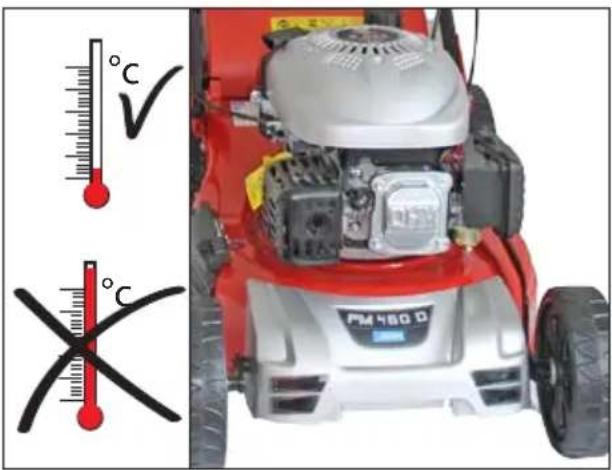

HU KARBANTARTÁS - GYÚJTÓGYERTYA

°C √ °C FM450 D

1 4

Megrend.szám....06010....06012....06014

Tartalom 135 cm ^3 173 cm ^3 173 cm ^3

Max. teljesítmény,

OHV 4 ütemü motor, 3600 min ^-1 ...... 2,4 kW (3,3 PS)......3,8 kW (5,1 PS)......3,8 kW (5,1 PS)

Üresjárati fordulatszám 2800 min ^-1 2800 min ^-1 2800 min ^-1

Vágásszélesség 460 mm 510 mm 560 mm

A fügyűjtő kosár ürtartalma 60 l....60 l....70 l

Üzemanyag......Ólommentes benzin......Ólommentes benzin ......Ólommentes benzin

Súly 36,7 kg 39,4 kg 41,1 kg

Méret....1300 x 570 x 990 mm.....1400 x 570 x 1000 mm ..... 1500 x 650 x 1000 mm

Információ zajosság/vibráció

akusztikus nyomás szint L _nA^1) ....79,0 dB (A)....81,9dB (A)....80,5 dB (A)

akusztikus teljesítmény szint L _WA^1) ....96 dB (A)....98 dB (A)....98 dB (A)

Hallásvédő eszköz használata ajánlott!

Rezgés emisszió érték a_b^2) 3,1 m/s 3,4 m/s² 4,3 m/s²

^1) K bizonytalanság=3 dB (A), ^2) K bizonytalanság=1,5 m/s ^2

Figyelmeztetés: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket.

A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására

Az érték alkalmas a vibrációs terhelés felbecsülésére is.

A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez a teljes munkaidőre vonatkozó vibrációs terhelést lényegesen lecsökkentheti.

Vezessen be kiegészítő biztonsági intézkedéseket a ő személy, vibráció elleni védelmére, pl: az elektromos szerszámok és berendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése.

Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.

Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.

A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.

Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.

Szállítási terjedelem

1 Mulcsoló ék

2 Oldalszórás

3 Fügyüjtő kosár

4 Gyújtógyertya kulcs

5 Bowden szorítók

Rendeltetés szerinti használat

A fünyíró, ház körüli kertekben és kertészeti telepeken, maximálisan 20° os lejtésű füves területek nyírására alkalmas

A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős

A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben

A fünyírót tilos bokrok, élő sövények és bozótok nyírására, tetőkön, vagy balkonon elhelyezett virágládákban lévő kúszó virágok nyírására és mulcsolására használni. Továbbá, tilos a fünyírót fa és élő sövényekről levágott faanyag örlésére mulcsolás céljából, s a talaj egyenlőtlenségeinek kisimítására használni.

Követelmények a gép kezelőjére

A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.

A készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott testi, értelmi, vagy szellemi képességeik, vagy hiányzó tapasztalat, esetleg tudás következtében nem képesek a gépet kezelni, ha nincsenek biztonságukért felelős személy felügyelete alatt, vagy betartják e személy utasítását a gép kezelésével kapcsolatban.

Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.

Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.

A helyi előírások meghatározhatják a kezelő személy minimális életkorát.

Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.

Viselkedés kényszerhelyzetben

Sebesülés veszély!

Kezeit és lábait ne tegye a gép forgó alkatrészei közelébe! Tartsa be a füszóró garattól a megfelelő távolságot!

Egési sebesülések veszélye!

A gép egyes alkatrészei működés közben erősen felmelegednek. A forró alkatrészeket, pl. a motor és a zajtompítót ne érintse meg!

Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:

1. A baleset színhelye
2. A baleset típusa
3. A sebesültek száma
4. A sebesülések típusa

Szimbólumok

Figyelem!

Használat előtt olvassa el a használati utasítást!

Hallásvédő eszköz használata ajánlott! Viseljen védő szemüveget

Vigyázz - forró felület! Egési sebesülések veszélye!

Figyelmeztetés elhajított tárgyakra

Személyektől való távolság! Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen

A motoron végzendő munkák előtt kapcsol- ja ki a motort és távolítsa el a gyújtógyertya dugaszát.

Üzemeltetés alatt feltétlenül tartsa be a fünyíró késtöl a biztonságos távolságot.

Robbanásveszély A motort kizárólag kikapcsolt állapotban szabad tankolni.

Fennáll a mérgezés! A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben

Tilos a dohányzás és nyilt láng használata

Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. Akkumulátor, az olaj és hasonló anyagok dürfen nem a környezetbe jusson.

Védje nedvesség ellen

A csomagolást felállított helyzetben tartsa

Biztonsági Tudnivalók

FIGYELMEZTETÉS

Olvasson el minden biztonsági útmutatást és utasítást, a mellékelt brosúrában találhatókat is.

A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

A gép üzemeltetése alatt idegen személyeket, gyerekeket és állatokat, tartson a géptől biztonságos távolságban. A minimális biztonsági távolság 5 m.

Munka közben viseljen megfelelő személyi védőeszközöket!

Viseljen hosszú nadrágot és megfelelő munkacipót! Tilos a gépet szandálban, vagy mezítláb kezelni.

Ha szükséges, viseljen védő munkakesztyűt! Kizárólag nappali világosságban, vagy megfelelő megvilágítás mellett szabad a géppel dolgozni.

A kaszálandó területet munka előtt gondosan vizsgálja át, s távolítson el minden olyan tárgyat, amit a fűnyíró elhajíthatna.

Az üzemanyag nagy mértékben veszélyes.

A benzint kizárólag e célnak megfelelő edényben szabad tárolni.

Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigarette.

Az üzemanyagot kizárólag a gép startolása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró.

Ügyeljen arra, hogy az üzemanyag ne folyjon ki. Az esetben, ha a benzin kiömlik, ne kapcsolja be a motort. A gépről távolítsa el a kiömlött benzint, s minden begyújtási kísérletet akadályozzon meg addig, ameddig az üzemanyag, a gép felszínéről, el nem párolog.

Első üzembe helyezés előtt, a motorba feltétlenül töltsön megfelelő mennyiségű motorolajat!

Minden üzembe helyezés előtt ellenőrizze az olaj állapotát. Szükség esetén a motorolajat feltétlenül töltse fel.

A gép használata előtt vizuálisan ellenőrizze a gépet esetleges megrongálódás, vagy a kések, tartó csavarok kopása és a fűnyíró gép szabályszerű összeszerelése szempontjából.

⚠️ Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyű futnak-e.

⚠️ Szigorúan tilos a gépre felszerelt védőberendezéseket leszerelni, kicserélni, nem a rendeltetésnek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni.

⚠️ Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.

A motort kizárólag az esetben kapcsolhatja be, ha kezei és a lábai a géptől biztonságos távolságban vannak.

Startolásnál tilos a fünyíró gépet oldalra dönteni.

Tilos a motor startolása az esetben, ha a kezelő személy a füszóró garat előtt áll.

Lejtőkön ügyeljen arra, hogy teste biztonságos helyzetben legyen. Tilos a géppel meredek lejtőkön dolgozni. Különösen óvatos legyen irányváltoztatáskor! Különösen óvatosnak kell lennie, ha a fünyíró gépet megfordítja, vagy ha saját maga felé húzza.

Az esetben, ha a fünyíró gépet ledönti (pl. szállítás közben), vagy felemeli, hogy áthaladhasson a fü nélküli területen, vagy a fünyíró gépet arra a területre viszi, ahol füvet fog vele nyírni, vagy már eltávozik onnan, a késeket mindig kapcsolja ki, s várjon, hogy megálljanak.

Az esetben, ha idegen tárgyakba ütközik, vagy a gép vibrálni kezd, azonnal kapcsolja ki és távolítsa el a gyújtógyertya dugaszát. Ellenőrizze, nincs-e a gép megrongálódva, szükség esetén a hibákat távolítsa el.

A munka befejeztével a gépet azonnal kapcsolja ki.

A kikapcsolást követően ne helyezze azonnal a gépet zárt helyiségbe, hanem várjon, míg teljesen kihül.

Tilos a gépet teli benzintartállyal olyan zárt helyiségben tárolni, ahol a benzinpára nyílt lánggal, vagy szikrákkal kerülhet kapcsolatba!

Hosszabb idei tárolás esetén feltétlenül ürítse ki a benzintartályt!

A hibás kipufogócsövet feltétlenül cserélje ki.

Tilos megváltoztatni a motor reguláris beállítását, vagy a motort túltekerni!

Karbantartás

A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Várjon, míg a gép forgó részei nak, s a berendezés teljesen kihül!

A gépet, elsősorban a tartályt és a motort, mindig tartsa tisztán! A fűszóró garatot és a burkolatot rendszeresen tisztítsa!

A gép mozgó részeit kenje be olyan olajjal, mely nincs káros hatással a környezetre!

Rendszeresen ellenőrizze a fügyűjtő kosarat kopás és elavulás szempontjából!

A javítást bízza kvalifikált szakemberre.

Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!

Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.

Jótállás

Jótállási igények a mellékelt jótállási levél szerint.

A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.

A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.

Szervíz

Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban.

Gyártási szám:

Megrendelési szám

Gyártási év:

Azonossági nyilatkozat EU

GÜDE GmbH & Co. KG

Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.

BENZINMOTOTOS KASZALOGE

PM 460 D, PM 510 D, PM 560 D

Illetékes EU előírások

2006/42/EG

2004/108/EG

2000/14/EG & 2005/88/EG

Használt harmonizált normák

EN 836:1997+A1+A2+A3

EN ISO 14982:2009

Az azonosság megitélésének a módja: 2000/14/EG – Annex V

Garantált akusztikus teljesítményszint,

PM 460D 96 dB(A)

PM 510D 98 dB(A)

PM 560D 98 dB(A)

Mért akusztikus teljesítményszint I _WA

PM 460D dB(A)

PM 510D dB(A)

PM 560D 93,1 dB(A)

Wolpertshausen, 2011-09-07 Helmut Arnold Ügyvezető igazgató

Műszaki dokumentáció Joachim Bürkle

TÜV SÜD Product Service GmbH Ridlerstraße 65, 80339 München Deutschland, Azonosító szám 0123

PM 460 D:

Z1A 09 11 60822 247

Z2 10 04 60822 256

OR/005514/029

E11*97/68SA*2004/26*0748*02

PM 510 D:

Z1A 09 11 60822 247

Z2 10 04 60822 256

OR/005514/030

E11*97/68SA*2004/26*0760*01

PM 560 D:

Z1A 10 08 60822 303

Z2 10 09 60822 312

OR/005514/030

E11*97/68SA*2004/26*0760*01

Gépszemle és karbantartási terv

Rendszeres karbantartási időközök		Minden üzembe-helyezés előtt	Havonta 3 Hóna-ponként		6 Hóna-ponként	12 Hóna-ponként	24 Hóna-ponként
			5 Munkaórák	25 Munkaórák	50 Munkaórák	100 Munkaórák	250 Munkaórák
Motorolaj (15W-40)	Ellenőrzés	√
	Csere		√		√
Levegőszűrő	Ellenőrzés	√
	Csere				√
Gyújtó-gyertyakulcs	EllenőrzésTisztítsa ki					√
	Csere						√

Az illetékes karbantartást a megadott hónapban végezze, vagy az előírt munkaórák eltelte után - attól függően, melyik múlik el hamarabb!

Üzemzavarok kikeresése

Üzemzavar	Okok	Utasítás
A motor nem startol	Nem nyomta le a Start-Stop kart Nyomja le a Start-Stop kart!
	Nem használta a szivatót Dolgozzon a szivatóval!
	Elégtelen üzemanyag Töltse fel az üzemanyagot!
	Túlságosan hosszú bowden kábel A haranganya segítségével állítsa be a bowden kábel hosszát!
	Nem megfelelő üzemanyag, raktározás az üzemanyagtartály kiürítése nélkül, nem megfelelő benzin	Ürítse ki az üzemanyagtartályt és a karburátort! Tankoljon a gépbe friss benzint!
	Szennyezett gyújtógyertya(az elektró-dokon szénmaradékok), s az elektródok távolsága túlságosan nagy.	A gyertyát tisztítsa ki, ellenőrizze a gyer-tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re.
	A gyújtógyertya a benzintól (túlszíva-tott motor) nedves	A gyújtógyertyát szárítsa ki, majd szerelje vissza!
Nem gyűjti a füvet. Bedugult a csatorna		Tisztítsa ki a kivezető csatornát!
		Ürítse ki a fügyűjtő kosarat!
		Kizárólag száraz időben kaszáljon!
