HASZNÁLATI ÚTMUTATÓ NEO'S 50 4T (2010) YAMAHA

A jármű használata előtt figyelmesen olvassa el ezt a kezelési útmutatót.

KEZELÉSI ÚTMUTATÓ

YN50F

5C3-F8199-Y0

YAU46090

A jármű használata előtt olvassa el alaposan ezt a kézikönyvet. A jármű eladása esetén az útmutatót át kell adni az új tulajdonosnak.

YAU10112

Üdvözöljük a Yamaha robogók világában!

Mint egy YN50F tulajdonosa, Ön is élvezheti a legújabb technológiának és a Yamaha csúcsminőségű termékek tervezésében és gyártásában szerzett rendkívül nagy tapasztalatának előnyeit, mely a megbízhatóságnak köszönhetően jó hírnevet szerzett a gyárnak.

Kérjük, olvassa el figyelmesen ezt az útmutatót, hogy az YN50F minden előnyét élvezhesse. A kezelési útmutató nemcsak a robogó használatáról, karbantartásáról és ellenőrzéséről ad felvilágosítást, hanem arról is, hogyan kerülheti el saját maga és mások sérüléseit.

Az útmutatóban található tanácsok segítségével a lehető legjobb állapotban tarthatja robogóját. Ha bármilyen további kérdése lenne, keresse fel Yamaha márkakereskedőjét.

Biztonságos és élvezetes motorozást kíván Önnek a Yamaha csapata. Ne feledje, mindig a biztonság legyen az első!

A Yamaha cég folyamatosan fejleszti termékeinek megjelenését és minőségét. Ezért, bár ez az útmutató a nyomtatás idején elérhető legfrissebb információkat tartalmazza, elképzelhető, hogy különbségek találhatók az itt leírtak és az Ön robogója között. Ha az útmutatóval kapcsolatban bármilyen kérdése lenne, keresse fel valamelyik Yamaha márkakereskedőt.

YWA12411

VIGYÁZAT

A robogó használata előtt alaposan olvassa végig ezt a kézikönyvet.

FONTOS INFORMÁCIÓK A KEZELÉSI ÚTMUTATÓVAL KAPCSOLATBAN

YAU10132

A különösen fontos információk a következő módon kiemelve olvashatók:

	Ez egy biztonsági figyelmeztető szimbólum. Személyi sérülés veszélyére figyelmeztet. A sérülések vagy halálos balesetek elkerülése érdekében tartsa be azokat a biztonsági előírásokat, amelyeknél ez a szimbólum látható.
	A VIGYÁZAT felirat alatt olvasható információk olyan veszélyes helyzetekre hívják fel a figyelmet, amelyek súlyos, akár halálos sérülésekhez vezethetnek.
FIGYELEM	A FIGYELEM felirat alatt olyan egyedi óvintézkedések olvashatók, amelyeket a jármű, illetve más vagyontárgyak épsegének megóvása érdekében kell betartani.
MEGJEGYZÉS	A MEGJEGYZÉS felirat alatt a műveletek megértését és megkönnyítését segítő információk olvashatók.

FONTOS INFORMÁCIÓK A KEZELÉSI ÚTMUTATÓVAL KAPCSOLATBAN

EAUS1172

YN50F

KEZELÉSI ÚTMUTATÓ

©2008, YAMAHA MOTOR ESPAÑA S.A.

Első kiadás, 2008. augusztus

Minden jog fenntartva.

írásos beleegyezése nélkül mindennemű

sokszorosítás és felhasználás tilos.

Hollandiában nyomtatva.

TARTALOMJEGYZÉK

BIZTONSÁGI INFORMÁCIÓK ...... 1-1

További óvintézkedések 1-5

LEÍRÁS 2-1

Bal oldali nézet 2-1

Jobb oldali nézet.... 2-2

Kezelőszervek.... 2-3

MÜSZEREK ÉS

KEZELŐSZERVEK 3-1

Gyújtáskapcsoló/kormányzár ...... 3-1

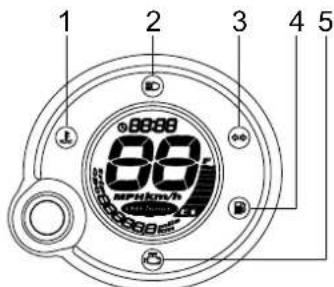

Visszajelző és figyelmeztető lámpák 3-2

Az irányjelző visszajelző lámpája ..... 3-2

A távolsági fény visszajelző lámpája 3-2

Alacsony üzemanyagszintre figyelmeztető lámpa 3-2

A hűtőfolyadék túlmelegedésére figyelmeztető lámpa 3-2

Motorhibára figyelmeztető lámpa ..... 3-3

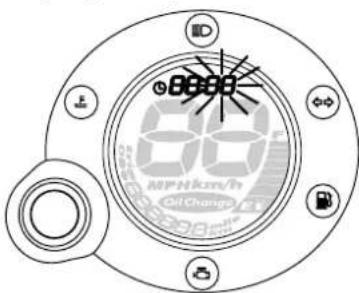

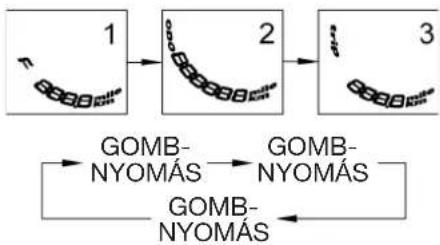

Többfunkciós kijelző 3-3

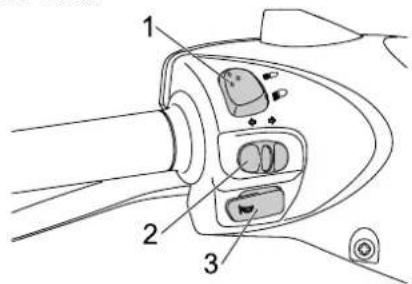

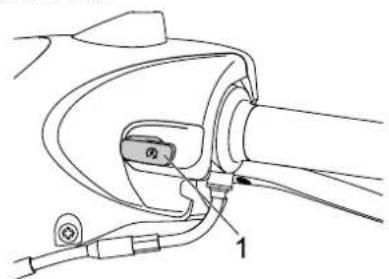

A kormányon elhelyezett kapcsolók 3-6

Fényváltó kapcsoló 3-6

Irányjelző-kapcsoló 3-6

Kürt 3-6

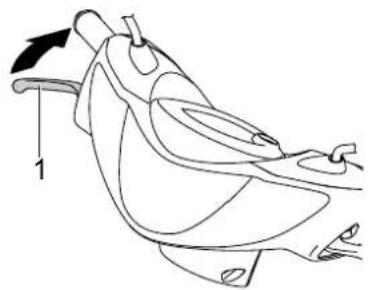

Indítógomb 3-6

Első fékkar 3-6

Hátsó fékkar 3-7

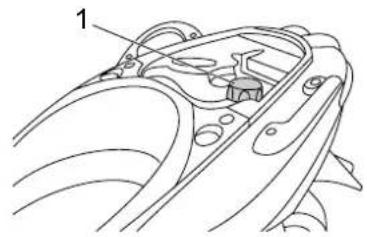

Tanksapka 3-7

Üzemanyag 3-7

Az üzemanyagtartály szellőző-túlfolyó tömlője ...... 3-9

Katalizátor 3-9

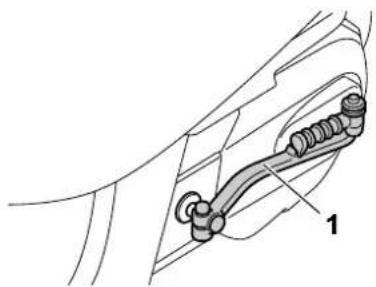

Berúgókar 3-10

Ülés 3-10

Tárolórekesz 3-11

Csomagakasztó 3-11

AZ ÖN BIZTONSÁGA

ÉRDEKÉBEN – HASZNÁLAT

ELŐTTI ELLENŐRZÉS 4-1

Használat előtti ellenőrzési lista ..... 4-2

A ROBOGÓ HASZNÁLATA.... 5-1

A motor beindítása 5-1

Elindulás 5-2

Gyorsítás és lassítás 5-2

Fékezés 5-3

Ötletek az üzemanyag-fogyasztás csökkentésére 5-3

A motor bejáratása 5-4

Parkolás 5-4

IDŐSZAKOS KARBANTARTÁSOK

ÉS BEÁLLÍTÁSOK 6-1

Időszakos karbantartási és kenési táblázat 6-2

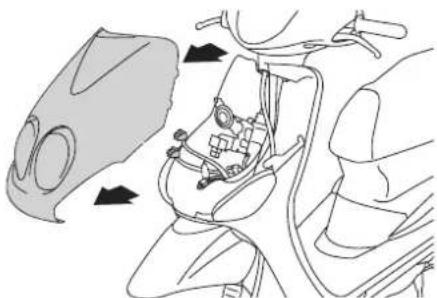

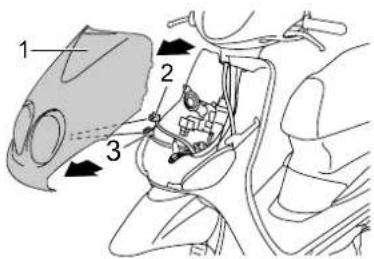

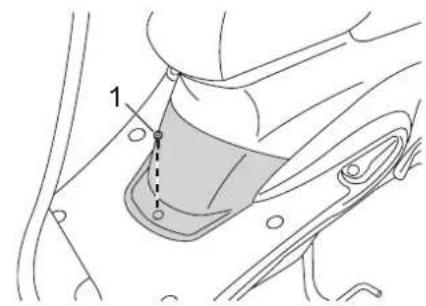

A burkolatok le- és felszerelése ..... 6-6

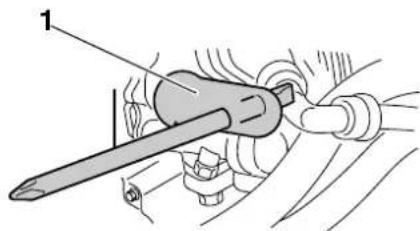

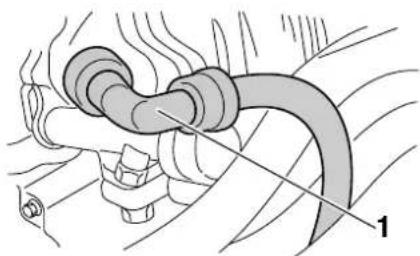

A gyújtógyertya ellenőrzése ...... 6-7

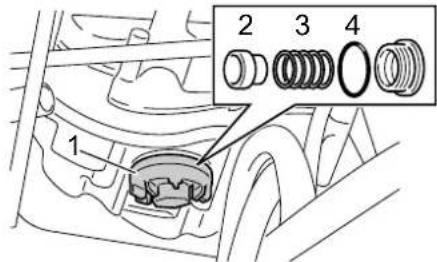

Motorolaj és olajszürő 6-8

Véghajtómüolaj 6-11

Hütöfolyadék 6-12

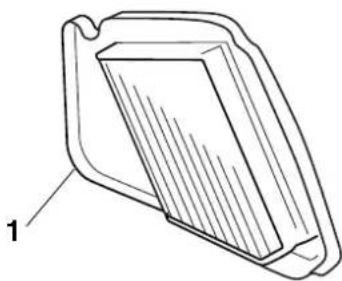

A levegőszűrő-betét cseréje ...... 6-13

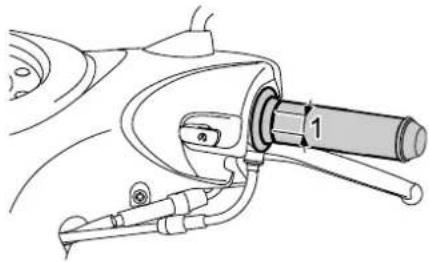

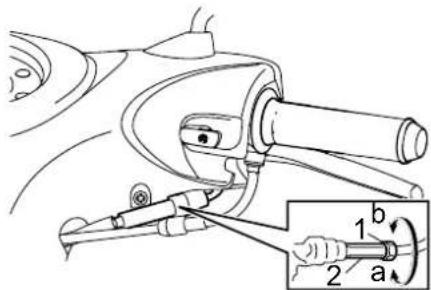

A gázbovden holtjátékának beállítása 6-14

Szelephézag 6-14

Gumiabroncsok 6-15

Küllös kerekek 6-17

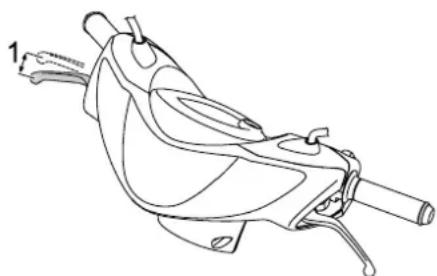

Az első fékkar holtjátékának ellenőrzése 6-17

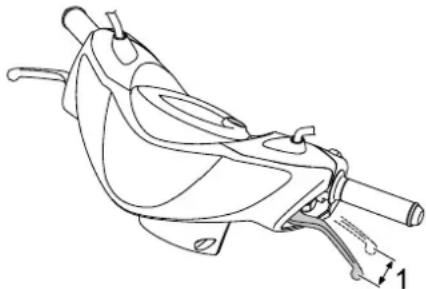

A hátsó fékkar holtjátékának beállítása 6-17

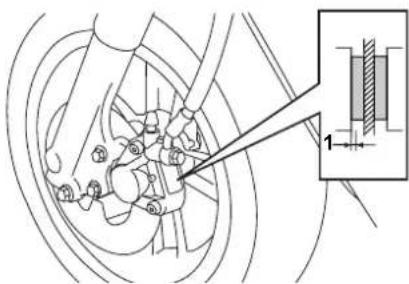

Az első fékbetétek és a hátsó fékpofák ellenőrzése ...... 6-18

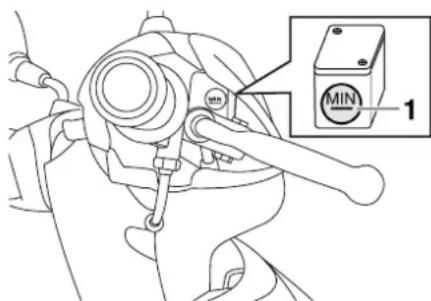

A fékfolyadék szintjének ellenőrzése 6-19

A fékfolyadék cseréje 6-20

A bovdenek ellenőrzése és kenése .... 6-20

A gázmarkolat és a gázbovden ellenőrzése és kenése ...... 6-20

Az első és hátsó fékkarok kenése 6-21

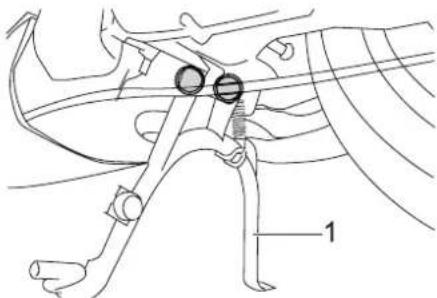

A középső támasz ellenőrzése és kenése .... 6-21

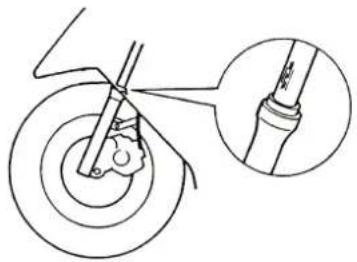

Az első villa ellenőrzése ...... 6-22

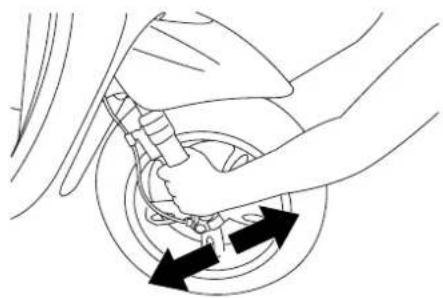

A kormányzás vizsgálata ...... 6-23

A kerékcsapágyak ellenőrzése ..... 6-23

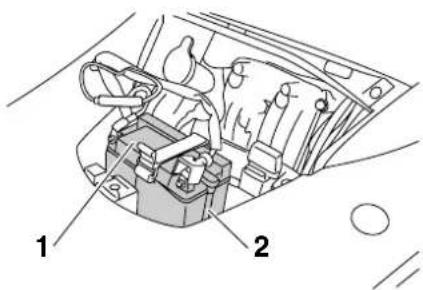

Akkumulátor 6-23

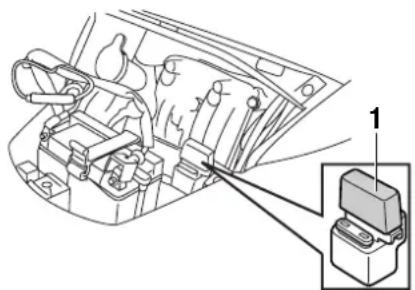

Biztosítékcsere 6-25

Izzócsere a fényszóróban ...... 6-26

TARTALOMJEGYZÉK

Izzócsere az első irányjelzőben ..... 6-27

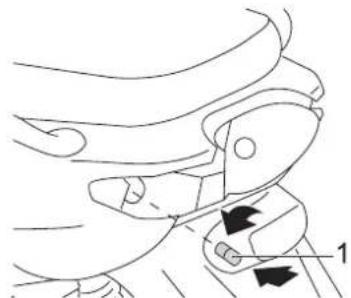

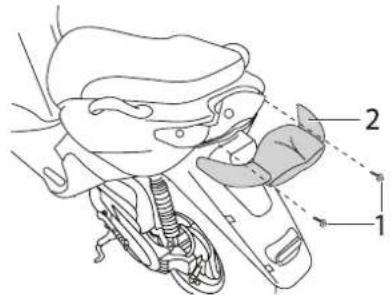

Az irányjelző izzójának vagy a hátsó/féklámpa izzójának cseréje 6-28

Izzócsere a rendszám- megvilágító lámpában (modelltől függően) ...... 6-28

Izzócsere a helyzetjelző lámpában (modelltől függően) 6-29

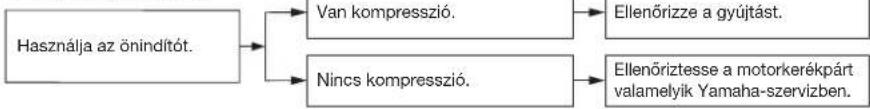

Hibakeresés 6-29

Hibakereső táblázat 6-31

A ROBOGÓ TISZTÍTÁSA ÉS

TÁROLÁSA 7-1

Figyelmeztetés a matt festékkel bevont részek ápolására ...... 7-1

Ápolás 7-1

Tárolás 7-3

MÜSZAKI ADATOK 8-1

A TERMÉK AZONOSÍTÁSA ...... 9-1

Azonosító számok 9-1

A kulcs azonosító száma 9-1

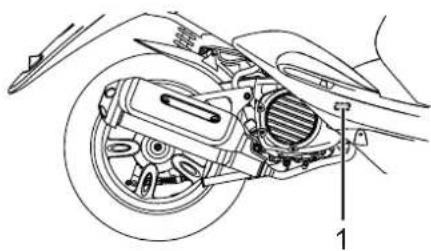

Vázszám 9-1

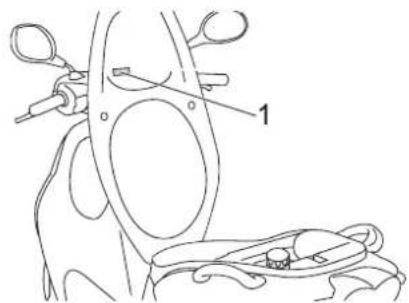

Modellcímke 9-2

BIZTONSÁGI INFORMÁCIÓK

EAUT1012

1

Használja felelősségteljesen a járművét!

Járműtulajdonosként Ön felel a robogó biztonságos és előírásszerű használatáért.

A robogók egy nyomon haladó járművek. Biztonságos használatukhoz a robogóvezetési technikák megfelelő ismerete, valamint vezetési tapasztalat szükséges. A robogó vezetőjének az alábbi követelményekkel kell tisztában lennie.

• Megfelelő forrásokból átfogó ismereteket kell szereznie a robogók vezetésének minden aspektusáról.
• Tanulmányoznia kell a kezelési útmutatóban szereplő figyelmeztetéseket és karbantartási utasításokat.
  ●Hivatalos tanfolyamon el kell sajátítania a helyes és biztonságos robogóvezetési technikákat.
• A kezelési útmutatóban előírt gyakorisággal, illetve amikor a jármű műszaki állapota szükségessé teszi, szakemberrel el kell végeztetni a megfelelő javítási és karbantartási műveleteket.

Biztonságos robogóhasználat

A biztonságos működés érdekében elindulás előtt minden alkalommal ellenőrizze a járművet. A átvizsgálás vagy a karbantartás elmulasztása növeli a baleset, illetve a jármű károsodásának esélyét. Az elindulás előtti ellenőrzési lista a 4-1. oldalon található.

- Ezt a robogót egy vezető és egy utas számára tervezték.

MEGJEGYZES:

Ugyan a robogó egy utas szállítására is alkalmas, mindig igazodjon a helyi előírá- sokhoz.

- A gépjárművek és robogók közötti balesetek nagy része azért következik be, mert az autó vezetője a forgalomban nem veszi észre a motorost. Számos balesetet okoztak már azok az autóvezetők, akik nem látták a motorost. Ezeket a baleseteket igen jó eséllyel elkerülheti, ha úgy motorozik, hogy az autósok jól láthassák.

Ezért:

• viseljen feltűnő színű felsőruháza- tot;
• fokozott figyelemmel közelítsen az útkereszteződésekhez, és elő-vigyázattal hajtson át rajtuk, mert

ezek azok a helyek, ahol a robogók vezetőit a leggyakrabban éri baleset;

- úgy motorozzon, hogy az autósok jól láthassák; ne tartózkodjon a másik járművezető látómezőjének holtterében.

- Sok balesetet szenvednek a gyakorlatlan vezetők. Számos esetben olyanokat ér baleset, akiknek még vezetői engedélyük sincs.

• Legyen érvényes jogosítványa, és a robogót csak olyan személynek adja kölcsön, aki rendelkezik vezetői engedéllyel.
• Legyen tisztában a képességeivel és a korlátaival. Ha ezeknek megfelelően motorozik, könnyebben elkerülheti a baleseteket.

• Ajánlatos forgalommentes helyen használni a robogót mindaddig, amíg teljes mértékben meg nem szokja a járművet és annak kezelését.

• Számos baleset a motoros hibájából következik be. Tipikus hiba, hogy a robogó vezetője a túl nagy sebesség vagy a túl kis bedőlés miatt túlságosan nagy ívben kanyarodik.

• Mindig az útviszonyoknak és a forgalomnak megfelelő sebességgel haladjon, és ne lépje túl a megengedett sebességet.
• Kanyarodási és sávváltási szándékát mindig jelezze. Ügyeljen rá, hogy a többi közlekedő jól láthassa.
• A vezető és az utas testtartása fontos a jármű megfelelő irányíthatósága szempontjából.
• A robogó irányíthatóságának megőrzése érdekében a vezető mindkét lába legyen a vezető számára kialakított lábtartón, mindkét keze a kormányon.

• Az utas két kézzel kapaszkodjon a vezetőbe vagy az ülésre szerelt kapaszkodóba, mindkét lába legyen az utas számára kialakított lábtartón. Csak úgy szállítson utast, ha az mindkét lábával biztonságosan meg tud támaszkodni a lábtartón.

• Soha ne motorozzon alkohol vagy kábítószer hatása alatt.

• Ezt a robogót közúti használatra tervezték. Ne használja terepen.

Védőfelszerelés

A legtöbb végzetes motoros balesetben a halál oka fejsérülés. A fejsérülések megelőzése vagy enyhítése érdekében legfontosabb, hogy viseljen bukósisakot.

●Mindig a hatósági szervek által jóváhagyott bukósisakot viseljen.
- Viseljen arcvédőt vagy szemüveget. A szembe fújó szél csökkentheti a látóképességet, így a vezető később veheti észre a veszélyt.
●A horzsolások, zúzott sebek elkerülése vagy enyhítése érdekében viseljen dzsekit, erős cipőt, nadrágot, kesztyűt stb.
●Soha ne viseljen laza ruházatot, mely beakadhat a kezelőszervekbe vagy a kerekekbe, és így sérülést, balesetet okozhat.
- Mindig olyan védőruházatot viseljen, mely takarja a karját, a lábát és a bokáját. A motor és a kipufogórendszer menet közben és közvetlenül utána igen forró, így égési sérüléseket okozhat.

●A fenti óvintézkedések az utasra is vonatkoznak.

A szénmonoxid-mérgezés elkerülése

A kipufogógázok mérgező szén-monoxidot tartalmaznak. A szén-monoxid belélegzése fejfájást, szédülést, álmosságot, émelygést, tudatzavart, végül halált okozhat.

A szén-monoxid színtelen, szagtalan, íztelen gáz, mely akkor is jelen lehet a légtérben, ha a kipufogógáz nem látszik vagy érződik. A szén-monoxid hamar elérheti a halálos koncentrációt, és gyorsan magatehetetlenné teheti az áldozatot. Ráadásul zárt vagy rosszul szellőzött helyen a szén-monoxid mennyisége órákig vagy napokig is a halálos koncentráció felett maradhat. Ha a szénmonoxid-mérgezés bármelyik tünetét észleli, azonnal menjen friss levegőre és FORDULJON ORVOSHOZ!

- Ne járassa zárt helyen a motort. Még ha szellőztetéssel vagy ventilátorokkal megpróbálja eltávolítani a kipufogógázokat, a szén-monoxid szintje hamar elérheti a veszélyes koncentrációt.

BIZTONSÁGI INFORMÁCIÓK

• Ne járassa a motort rosszul szellőző vagy részben zárt helyeken, például kocsiszínben, garázsban vagy gépkocsibeállóban.
  ●Ne járassa a motort olyan nyitott területen, ahol a kipufogógázok — például a nyílászárókon keresztül — épületen belülre juthatnak.

Csomagok szállítása

A csomagok és a kiegészítők hátrányosan befolyásolhatják a robogó stabilitását és irányíthatóságát, ha megváltozik a jármű súlyelosztása. A balesetveszély elkerülése érdekében elővigyázattal szállítson csomagokat és körültekintéssel szereljen fel kiegészítőket a robogóra. Óvatosan használjon olyan robogót, amelyre kiegészítőket szereltek, valamint elővigyázattal szállítson csomagokat. Csomagok szállításakor tartsa be az alábbi utasításokat, valamint a kiegészítőkre vonatkozó lenti információkat:

A vezető, az utas, a csomagok és a ki- egészítők együttes súlya nem haladhatja meg a robogó maximális terhelhetőségét.

A jármű túlterhelése balesethez vezethet.

Maximális terhelhetőség: 160 kg (353 lb)

A robogó terhelésekor ügyeljen a következőkre.

• A lehető legkisebb súlyú csomaggal és kiegészítővel terhelje a robogót, és ezek a lehető legközelebb legyenek a járműhöz. A nehezebb csomagokat a jármű közepén szállítsa. A kiegyensúlyozatlanság és az instabilitás elkerülése érdekében ügyeljen rá, hogy a csomagokat egyenletesen ossza el a robogó két oldala között.
  ●Ha a csomag megcsúszik, hirtelen megváltozhat a robogó egyensúlya. Elindulás előtt ellenőrizze, hogy megfelelően rögzítette-e a kiegészítőket és a csomagokat a robogóhoz. Gyakran ellenőrizze a kiegészítők és a csomagok rögzítését.

- Az állítható felfüggesztésű modelleknél a terhelésnek megfelelően állítsa be a rugózást, valamint ellenőrizze a gumiabroncsok nyomását és állapotát.

- Soha ne rögzítsen nagy és nehéz tárgyakat a kormányhoz, az első villához vagy az első sárvédőhöz.

Ezek a tárgyak bizonytalanná tehetik a kormányzást, és lassíthatják a kormányzási reakciót.

- A jármű nem alkalmas utánfutó vontatására vagy oldalkocsi fel-szerelésére.

Eredeti Yamaha kiegészítők

Fontos, hogy megfelelő kiegészítőket válasszon járművéhez. Az eredeti Yamaha kiegészítőket, melyeket kizárólag Yamaha márkakereskedőktől szerezhet be, a Yamaha tervezte, tesztelte és hagyta jóvá a járműve számára.

Számos cég gyárt alkatrészeket, kiegészítőket Yamaha járművek számára, illetve végez átalakításokat a járműveken anélkül, hogy kapcsolatban állnának a Yamaha céggel. A Yamaha cégnek nem áll módjában tesztelni ezeket az utángyártott termékeket, ezért a Yamaha nem javasolja és nem támogatja kiegészítőként a nem Yamaha termékek használatát, valamint az olyan módosításoknak a végrehajtását, melyeket nem kifejezetten a Yamaha ajánl. Ez abban az esetben is igaz, ha a fenti termékeket vagy módosításokat Yamaha márkakereskedő árusítja, illetve hajtja végre.

⚠ BIZTONSÁGI INFORMÁCIÓK

Utángyártott alkatrészek, kiegészítők és módosítások

Ugyan léteznek olyan utángyártott termékek, amelyek kivitelükben és minőségükben az eredeti Yamaha kiegészítőkhöz hasonlítanak, vegye figyelembe, hogy egyes utángyártott kiegészítők, illetve a nem a Yamaha ajánlásával végrehajtott módosítások nem megfelelőek, mert veszélyforrást jelentenek Ön vagy mások számára. Ha nem a gyártó által előírt termékeket szereli fel járművére vagy olyan módosítást hajt végre, amellyel megváltoztatja a jármű kivitelét vagy működési jellemzőit, súlyos, akár halálos sérülés veszélyének teheti ki saját magát és másokat. A jármű átalakítása miatt bekövetkező sérülésekért Önt terheli felelősség. A felszerelések rögzítésénél ügyeljen az alábbiakra, valamint vegye figyelembe a "Csomagok szállítása" pontban leírtakat is.

●Soha ne szereljen fel olyan kiegészítőket és ne szállítson olyan terheket, amelyek lerontanák a robogó teljesítményét. Használat előtt vizsgálja meg a kiegészítőt, és győződjön meg róla, hogy az semmilyen módon nem csökkenti a hasmagasságot, valamint kanyarodás közben a jármű földtől mért távolságát, továb-

bá nem korlátozza a rugóutat, a kormányzási szöget vagy bármely kezelőszerv mozgását, és nem takar el világító- vagy fényvisszaverő berendezést.

- A kormányra vagy az első villára rögzített kiegészítők az egyenlötlen súlyelosztás vagy a légellenál-lás megváltozása miatt instabilitást okozhatnak. Ha mégis a kormányra vagy az első villára szerel fel kiegészítőt, a lehető legkönnyebb kiegészítőket válassza, és minél kevesebb ilyen kiegészítővel lássa el a robogót.

- A nagyméretű kiegészítők légellenállása jelentősen befolyásolhatja a robogó stabilitását. A szél megpróbálhatja megemelni a robogót, vagy oldalszél esetén instabillá válhat a jármű. Ezek a kiegészítők nagy járművek előzésekor is problémát okozhatnak, illetve amikor nagyobb méretű jármű előzi meg a robogót.

- Bizonyos kiegészítők megváltoztathatják a vezető testhelyzetét. Ez csökkenti mozgásának szabadsá-

gát, így korlátozhatja a jármű irányíthatóságát, ezért az ilyen kiegészítők felszerelése nem javasolt.

- Elektromos kiegészítők felszerelését körültekintéssel végezze. Ha az elektromos kiegészítők energiafelvétele meghaladja a robogó elektromos rendszerének kapacitását, elektromos hiba léphet fel, aminek hatására a motor leállhat vagy a világítás megszünhet, és ez veszélyes helyzetet idézhet elő.

A gyártó által előírttól eltérő gumiköpenyek és kerékabroncsok

A robogóra szerelt kerékabroncsokat és gumiköpenyeket olyanra tervezték, hogy igazodjanak a jármű teljesítőképességéhez, valamint az irányíthatóság, fékezhetőség és kényelem legoptimálisabb kombinációját biztosítsák. Előfordulhat, hogy más típusú, méretű vagy kombinációjú kerékabroncsok és gumiköpenyek nem megfelelőek a jármű számára. A gumiköpeny műszaki adatai és a kerékcszerével kapcsolatos további információk a 6-15. oldalon találhatók.

BIZTONSÁGI INFORMÁCIÓK

További óvintézkedések

YAU10372

●Jól látható módon jelezze kanyarodási szándékát.
●Nedves úton fokozottan nehéz lehet lefékezni a járművet. Ne fékezzen erősen, mert a jármű megcsúszhat. Óvatosan húzza be a fékeket, amikor nedves útfelületen áll meg.
- Kanyarodás előtt lassítson. Kanyarodás után óvatosan gyorsítson.
- Óvatosan haladjon el parkoló járművek mellett. Előfordulhat, hogy az autó vezetője nem látja Önt, és kinyitja a jármű ajtaját.
- A vasúti átkelők, villamossínek, az útjavításoknál lefektetett vaslemezek és az aknafedelek nedvesen fokozottan csúszásveszélyesek. Lassítson és legyen körültekintő, amikor áthalad rajtuk. Tartsa függőleges helyzetben a robogót, máskülönben kicsúszhat Ön alól.
●A robogó mosása során a fékbetétek nedvessé válhatnak. Ha lemosta a robogót, ellenőrizze a fékeket, mielőtt útnak indulna.

●Mindig viseljen bukósisakot, kesztyűt, hosszú nadrágot (melynek szűk a szára, hogy ne lobogjon), valamint feltűnő színű dzsekit.
- Ne szállítson túl sok csomagot a robogón. A túlterhelt robogó instabil. Ha a jármű csomagtartóval rendelkezik, a rögzítendő csomaghoz használjon erős madzagot. A laza teher befolyásolja a robogó stabilitását és elterelheti a vezető figyelmét az országútról. (Lásd a(z) 1-1. oldalt.)

Bal oldali nézet

YAU10410

1. Tárolórekesz (3-11. oldal)

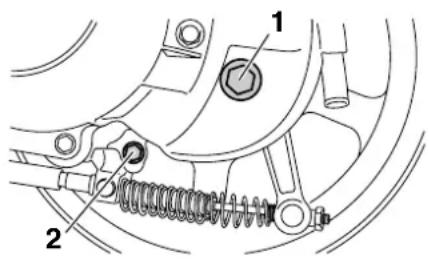

2. A véghajtóműolaj betöltőnyilásának zárósapkája (6-11. oldal)
3. Hátsó fékkar holtjátékának beállítására szolgáló anya (6-17. oldal)
4. Berúgókar (3-10. oldal)
5. Levegőszűrő (6-13. oldal)

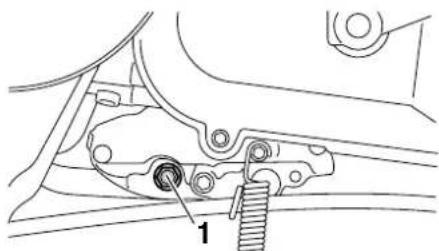

6. Motorolaj-leeresztő csavar (6-8. oldal)
7. Első fékbetétek (6-18. oldal)

Jobb oldali nézet

YAU10420

1 2 3 4 5 6 7 11 10 9 8

1. Kapaszkodó (5-2. oldal)
2. Tanksapka (3-7. oldal)
3. Ülés (3-10. oldal)
4. Akkumulátor (6-23. oldal)
5. Biztosítékok (6-25. oldal)
6. A hütöfolyadék tágulási tartályának kupakja (6-12. oldal)
7. Csomagakasztó (3-11. oldal)

8. Gyújtáskapcsoló/kormányzár (3-1. oldal)

9. Hütöfolyadék-tartály (6-12. oldal)

10.Nívópálca (6-8. oldal)

11.Középső támasz (6-21. oldal)

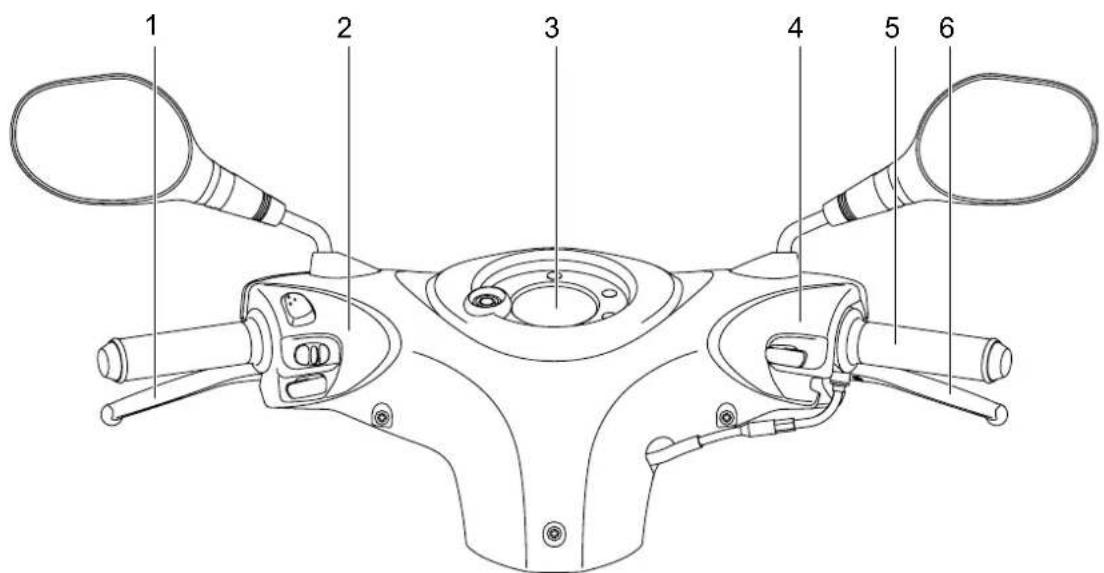

Kezelőszervek

YAU10430

1. Hátsó fékkar (3-7. oldal)
2. Bal oldali kormánykapcsolók (3-6. oldal)
3. Többfunkciós kijelző (3-3. oldal)
4. Jobb oldali kormánykapcsoló (3-6. oldal)
5. Gázmarkolat (6-14. oldal)
6. Első fékkar (3-6. oldal)

MÜSZEREK ÉS KEZELÖSZERVEK

Gyújtáskapcsoló/kormányzár YAU10460

OPEN OFF ON LOCK IGNITION

A gyújtáskapcsoló vezérli a gyújtást és a világító-berendezéseket, továbbá ez működteti a kormányzárat is. Az egyes pozíciók leírása lent olvasható.

EAUS1381

BEKAPCSOLT (ON) ÁLLAPOT

Az elektromos áramkörök feszültség alá kerülnek, felgyullad a műszermegvilágító lámpa, és a motor elindítható. A kulcsot ebben a helyzetben nem lehet kihúzni a gyújtáskapcsolóból.

MEGJEGYZES:

A motor elindításakor automatikusan felgyullad a fényszóró és a hátsó lámpa.

YAU10661

KIKAPCSOLT (OFF) ÁLLAPOT

Az elektromos rendszer kikapcsolt állapotban van. A kulcs kivehető.

YWA10061

VIGYÁZAT

Menet közben soha ne fordítsa a gyúj-táskapcsolót "OFF" vagy "LOCK" helyzetbe. Ezzel kikapcsolhatja az elektromos rendszert, ami az irányíthatóság elvesztéséhez és balesethez vezethet.

YAU10681

ZÁR (LOCK)

Ebben a helyzetben a kormány le van zárva, és az elektromos rendszer kikapcsolt állapotban van. A kulcs kivehető.

A kormány lezárása

1

1. Tolni.

2. Elfordítani.

3. Fordítsa a kormányt teljesen balra.

4. A gyújtáskapcsoló "OFF" helyzetében nyomja be a kulcsot, majd benyomva tartva fordítsa el "LOCK" helyzetbe.
5. Vegye ki a kulcsot.

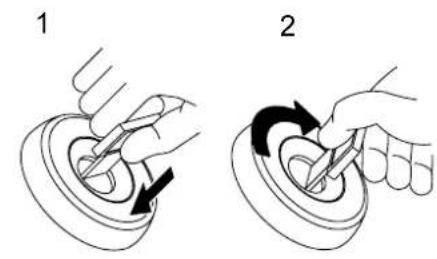

A kormányzár feloldása

1. Tolni.
2. Elfordítani.

Nyomja be a kulcsot a gyújtáskapcsolóba, majd benyomva tartva fordítsa el "OFF" helyzetbe.

YAU11003

Visszajelző és figyelmeztető lámpák

1 2 3 4 5 8888 888800km/h

1. A hütöfolyadék túlmelegedésére figyelmez- tető lámpa " "
2. A távolsági fény visszajelző lámpája "D"
3. Az irányjelző visszajelző lámpája "
4. Alacsony üzemanyagszintre figyelmeztető lámpa "
5. Motorhibára figyelmeztető lámpa "☐"

YAU11020

Az irányjelző visszajelző lámpája “ ”

Ha az irányjelző-kapcsolót jobbra vagy balra tolja el, villogni kezd a visszajelző lámpa.

YAU11080

A távolsági fény visszajelző lámpája “ ”

Ez a visszajelző lámpa akkor világít, ha bekapcsolja a reflektort.

YAU11350

Alacsony üzemanyagszintre figyelmeztető lámpa “

Ez a figyelmeztető lámpa akkor gyullad fel, ha az üzemanyag mennyisége nagyjából 0.9 L (0.24 US gal, 0.20 Imp.gal) alá csökken. Ilyenkor mihamarabb tankoljon.

A figyelmeztető lámpa áramkörének el- lenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe.

Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha szervizben.

YAU11442

A hütöfolyadék túlmelegedésére figyelmeztető lámpa “”

Ez a figyelmeztető lámpa akkor gyullad fel, ha a motor túlmelegszik. Ilyenkor azonnal állítsa le a motort és hagyja lehűlni.

A figyelmeztető lámpa áramkörének el- lenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe.

Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha szervizben.

MÜSZEREK ÉS KEZELÖSZERVEK

YCA10021

FIGYELEM:

Állítsa le a motort, ha túlmelegedett.

MEGJEGYZES:

Arra az esetre, ha a motor túlmelegszik, a(z) 6-31. oldalon találhat utasításokat.

EAUT1932

Motorhibára figyelmeztető lámpa “

Ez a figyelmeztető lámpa villog vagy bekapcsolva marad, ha a motort ellenőrző valamelyik áramkör nem megfelelően működik. Amennyiben ezt tapasztalja, ellenőriztesse a jármű öndiagnosztizáló rendszerét valamelyik Yamaha szervizben.

A figyelmeztető lámpa áramkörének ellenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe. Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha szervizben.

Többfunkciós kijelző

1 2 3 8808 89 5 6 4

1. Óra
2. Sebességmérő
3. Üzemanyagszint-jelző
4. Olajcserére figyelmeztető jelzés
5. Kilométerszámláló/napi számláló/tartalék km-számláló
6. "RESET/SELECT" gomb

MEGJEGYZES:

Három másodperc alatt a többfunkciós kijelző az alábbi öndiagnosztikai műveleteket hajtja végre az elektromos áramkörök ellenőrzése érdekében.

- A sebességmérőn a számjegyek 0-tól 99-ig, majd 99-től 0-ig futnak végig. Amennyiben a sebességmérő mér-föld egységben jelzi ki a sebességet, a számjegyek 0-tól 65-ig, majd 65-től 0-ig futnak végig.

EAUS1470

- Az összes LCD-szegmens megjelenik és felgyulladnak a figyelmeztető lámpák, majd eltünnek a szegmensek és kialszanak a figyelmeztető lámpák.

YWA12312

VIGYÁZAT

Mielött bármilyen beállítást végezne a többfunkciós kijelzőn, állítsa meg a járművet. A menet közben végrehajtott beállítás elterelheti a vezető figyelmét, és növelheti a baleset kockázatát.

A többfunkciós kijelzön az alábbi funkciók jelennek meg:

●digitális óra,
●digitális sebességmérő,
- kilométerszámláló (az összes megtett kilométerek számát mutatja),
●napi számláló (mely az utolsó nullázás óta megtett kilométerek számát mutatja),
●tartalék km-számláló (mely a tartalék-üzemanyagot használva megtett kilométerek számát mutatja),
- az olajcserére figyelmeztető jelzés (mely akkor jelenik meg, ha a motorolajat le kell cserélni),
-az üzemanyagszint-jelző,
-öndiagnosztizáló egység.

MÜSZEREK ÉS KEZELÖSZERVEK

MEGJEGYZES:

• A gomb lenyomása előtt fordítsa a kulcsot "ON" állásba.
• Az Egyesült Királyságba szállított modellek esetén: a sebességmérő, a kilométerszámláló és a napi számlálók metrikus (km) vagy angolszász (mérföld) egységekben történő kijelzési módjai közötti váltáshoz tartsa legalább nyolc másodpercig lenyomva a gombot a gyújtáskapcsoló "ON" állása mellett.

Az óra beállítása:

1. Válassza ki a kilométerszámláló üzemmódot, és tartsa legalább három másodpercig lenyomva a gombot.
2. Amikor az óráknak megfelelő szám-jegyek villogni kezdenek, állítsa be a gomb segítségével az órát.

1. A percek beállításához tartsa legalább három másodpercig lenyomva a gombot.
2. Amikor a perceknek megfelelő szám-jegyek villognak, állítsa be a gomb segítségével a percet.

MPH/km/h OilChang

1. Az óra elindításához tartsa legalább három másodpercig lenyomva a gombot.

MEGJEGYZES:

Ügyeljen arra, hogy az óra beállítása után legalább három másodpercig tartsa lenyomva gombot, mielőtt a kulcsot "OFF" állásba fordítaná, máskülönben a beállítások nem lépnek érvénybe.

Kilométerszámláló és napi számláló üzemmódok

A gombot megnyomva válthat a kilométerszámláló ("ODO") és napi számláló ("TRIP") üzemmódok között. A váltás az alábbi sorrendet követi:

$$ \mathrm{ODO} \rightarrow \mathrm{TRIP} \rightarrow \mathrm{ODO} $$

Amikor felgyullad az alacsony üzemanyagszintre figyelmeztető jelzés (lásd a 3-2. oldalt), a kilométerszámláló automatikusan átvált tartalék km-számláló üzemmódba ("TRIP F"), és számolni kezdi az ettől a ponttól megtett távolságot. Ebben az esetben a gomb segítségével a következő sorrendben lehet váltani a kijelzőn megjelenő egyes számláló-üzemmódok között:

$$ \text { TRIP F } \rightarrow \text { ODO } \rightarrow \text { TRIP } \rightarrow \text { TRIP F } $$

MÜSZEREK ÉS KEZELÖSZERVEK

A napi számláló nullázásához válassza ki a gomb segítségével a napi számlálót, majd tartsa legalább három másodpercig lenyomva a gombot. Amennyiben nem nullázza a tartalék km-számlálót, tankolás, majd 5 km (3 mi) megtétele után automatikusan nullázódik, és a kijelzőn az előzőleg használt számláló-üzemmód jelenik meg.

MEGJEGYZES:

Miután lenyomta a gombot, a kijelző nem állítható vissza a tartalék km-számláló üzemmódba.

Olajcserére figyelmeztető jelzés ("Oil change")

Ez az olajcsere időszerűségére figyelmeztető jelzés az első 1000 km (600 mi), majd ezt követően 3000 kilométerenként (1800 mi) kezd villogni. (Lásd a(z) 6-8. oldalt.)

Üzemanyagszint-jelző

Az üzemanyagszint-jelző az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja. Ahogyan csökken az üzemanyagszint, az üzemanyagszint-jelző szegmensei az "E" (üres) jel felé tünnek el. Amikor már csak két szegmens látszik az "E" jelzés felöl, felgyullad az alacsony üzemanyagszintre figyelmeztető jelzés. Mihamarabb tankoljon.

Öndiagnosztizáló egység

Ezen a modellen öndiagnosztizáló egy- ség található, mely ellenőrzi az áramkö- röket.

Ha az egység hibát észlel az üzemanyagellató rendszer áramkörében, megjelenik az üzemanyagszint-jelző összes LCD-szegmense, az alacsony üzemanyagszintre figyelmeztető jelzés pedig villogni kezd. Amennyíben ezt tapasztalja, ellenőriztesse a járművét valamelyik Yamaha szervizben.

86 R

MÜSZEREK ÉS KEZELÖSZERVEK

YAU12347

A kormányon elhelyezett kap- csolók

Bal oldal

1. Fényváltó kapcsoló "Ó"
2. Irányjelző-kapcsoló "
3. Kürt "

Jobb oldal

Fényváltó kapcsoló "10"

A kapcsoló “helyzetében a távolsági fény, a “helyzetében pedig a tompitott fény világít.

YAU12460

Irányjelző-kapcsoló “◀”

A jobbra kanyarodási szándék jelzéséhez nyomja le a kapcsoló “→ oldalát. Balra kanyarodáshoz a kapcsoló “→ oldalát nyomja le. Amikor felengedi a kapcsolót, az visszatér a középső helyzetébe. Az irányjelzők kikapcsolásához várja meg, amíg a kapcsoló visszatér a középső állásba, majd nyomja be a kapcsolót.

YAU12500

Kürt "

A gomb megnyomásával megszólaltatható a kürt.

EAUM1132

Indítógomb “”

A motor önindítóval történő elindításához nyomja be a gombot, miközben behúzza az első vagy a hátsó féket. A motor beindítása előtti teendőkkel kapcsolatos utasítások a(z) 5-1. oldalon találhatók.

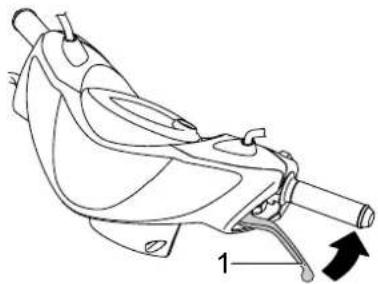

Első fékkar

Az első fékkar a kormány jobb oldalán található. Az első fék működtetéséhez húzza a kart a kormány felé.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU12950

YAU13191

Hátsó fékkar

A hátsó fékkar a kormány bal oldalán található. A hátsó fék működtetéséhez húzza a kart a kormány felé.

Tanksapka

A tanksapka eltávolítása

1. Nyissa fel az ülést. (Lásd a(z) 3-10. oldalt.)
2. A tanksapkát fordítsa el az óra járá-sával ellentétes irányba és húzza le.

A tanksapka visszahelyezése

1. Illessze a tanksapkát az üzemanyagtartály nyilásába, majd fordítsa el az óramutató járásával megegyező irányba.
2. Hajtsa vissza az ülést.

YWA11091

VIGYÁZAT

Tankolás után ellenőrizze, hogy megfelelően visszazárta-e a tanksapkát. Az üzemanyagszivárgás tüzet okozhat.

YAU13221

Üzemanyag

Ellenőrizze, hogy van-e elegendő üzemanyag az üzemanyagtartályban.

YWA108B1

VIGYÁZAT

Az üzemanyag és göze különösen tüzveszélyes. A tüz, robbanás és a sérülések elkerülése érdekében tankolás közben tartsa be az alábbi óvintézkedéseket.

1. Tankolás előtt állítsa le a motort, és se a vezető, se utas ne üljön a járművön. Ne dohányozzon tankolás közben, ne tankoljon szikra, nyílt láng vagy egyéb gyújtóforrások – például vízmelegítók őrlángja vagy ruhaszá-rítók – közelében.
2. Ne töltse túl az üzemanyagtartályt. Tankoláskor helyezze a töltópisztolyt az üzemanyagtartály beöntőnyílásába. Ha az üzemanyag szintje elérte a töltópisztoly alját, ne töltsön be több üzemanyagot. A motor hőjétől vagy a nap melegétől felmelegedő üzemanyag ugyanis kitágul, és kifolyhat.

MÜSZEREK ÉS KEZELÖSZERVEK

1 2

ZALIMOCON

1. Üzemanyagtartály nyílása

2. Üzemanyagszint

3. Azonnal törölje fel a mellécseppent üzemanyagot. FIGYELEM: A mellécseppent üzemanyagot azonnal törölje le egy száraz, tiszta, puha ronggyal, mert megtámadhatja a festett felületeket vagy a műanyag részeket. [YCA10071]

4. Ellenőrizze, hogy szorosan vissza-zárta-e a tanksapkát.

YWA15151

VIGYÁZAT

Az üzemanyag mérgező, és akár halált is okozhat. Bánjon vele óvatosan. Áttöltéskor ne szívja meg szájjal a csövet. Ha véletlenül üzemanyagot nyelne, jelentős mennyiségű benzingőzt lélegezne be, esetleg üzemanyag kerülne a szemébe, azonnal forduljon or-

voshoz. Ha üzemanyag kerül a börére, szappanos vízzel mossa le. Ha a ruhájára folyik, öltözzön át.

YAU33500

Ajánlott üzemanyag: KIZÁRÓLAG ÓLOMMENTES NOR- MÁLBENZIN

Az üzemanyagtartály térfogata: 5.3 L (1.40 US gal, 1.17 Imp.gal) A tartalék-üzemanyag térfogata (az üzemanyagszint a figyelmeztető jel- zés felgyulladásakor): 0.9 L (0.24 US gal, 0.20 Imp.gal)

YCA11400

FIGYELEM:

Csak ólommentes benzint használjon. Ólmozott benzin használata esetén a motor alkatrészei (például a szelepek, a dugattyúgyűrűk vagy a kipufogó-rendszer) súlyosan károsodhatnak.

Ezt a Yamaha motort 91-es vagy annál magasabb oktánszámú ólommentes benzin használatához tervezték. Ha kopogás hallatszik a motorból, akkor használjon más márkájú vagy magasabb oktánszámú üzemanyagot. Az ólommentes benzin

használata megnöveli a gyújtógyertyák élettartamát és csökkenti a karbantartás költségeit.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU39451

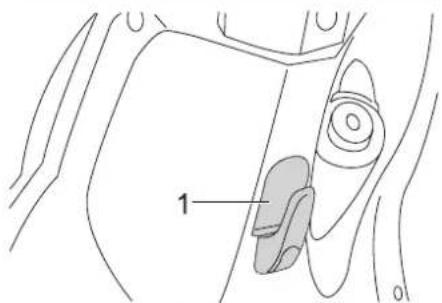

Az üzemanyagtartály szellőző- túlfolyó tömlője

1. Az üzemanyagtartály szellőző-túlfolyó tömlője

A robogó használata előtt:

• Ellenőrizze a szellőző-túlfolyó tömlő csatlakozását.
• Ellenőrizze, nincs-e megsérülve vagy megrepedezve a szellőző-túlfolyó tömlő. Ha sérült, cserélje ki.
• Ellenőrizze, hogy a szellőző-túlfolyó tömlő vége nincs-e eltömődve. Ha eltömődött, tisztítsa ki.

YAU13432

Katalizátor

Ennek a modellnek a kipufogórendszerét katalizátorral látták el.

YWA10B61

VIGYÁZAT

Használat után a kipufogórendszer forró. A tűzveszély és az égési sérülések érdekében ügyeljen az alábbiakra:

●Ne parkoljon gyúlékony anyagok (pl. száraz fű) közelében.
- Olyan helyre állítsa le a járművet, ahol járókelők és gyerekek nagy valószínűséggel nem érnek a ki-pufogórendszerhez.
- Mielött bármilyen karbantartási munkát végezne, várja meg, amíg a kipufogó lehül.
- Álló helyzetben néhány percnél tovább ne járassa a motort. Az alapjáraton történő hosszabb üzemeltetés a kipufogórendszer túlmelegedéséhez vezethet.

YCA10701

FIGYELEM:

Csak ólommentes benzint használjon. Ólmozott benzin használata a katalizátor végleges károsodását okozza.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU13680

Berúgókar

A motor indításához hajtsa ki a berúgókart, a lábával könnyedén nyomja le, amíg a fogaskerekek beakadnak, majd finoman, de erőteljesen rúgja lefelé.

Ülés

YAU13932

Az ülés felnyitása

1. Állítsa a robogót a középső támaszra.
2. Helyezze a kulcsot a gyújtáskapcsolóba, majd fordítsa el az óramutató járásával ellentétesen az "OPEN" helyzetbe.

OPEN OFF ON OFF LOCK IGNITION

MEGJEGYZES:

Ne nyomja vissza az ülést, miközben elfordítja a kulcsot.

1. Hajtsa fel az ülést.

Az ülés visszacsukása

1. Hajtsa vissza az ülést, majd nyomja lefelé, amíg lefelé, amíg az le nem záródik.
2. Vegye ki a kulcsot a gyújtáskapcsolóból, ha őrizetlenül hagyja a robogót.

MEGJEGYZES:

Motorozás előtt győződjön meg róla, hogy az ülést megfelelően visszazárta.

MÜSZEREK ÉS KEZELÖSZERVEK

EAUM1191

Tárolórekesz

Az ülés alatt tárolórekesz található. (Lásda(z) 3-10. oldalt.)

YWA10961

VIGYÁZAT

●Ne lépje túl a tárolórekesz 5kg-os (11.0 lb) maximális terhelhetőségét.
●Ne lépje túl a robogó 160 kg-os (353 lb) maximális terhelhetőségét.

YCA10080

FIGYELEM:

A tárolórekesz használatakor tartsa szem előtt az alábbi figyelmeztetéseket.

●Mivel a napsugárzásnak kitett jármű tárolórekeszében túlságosan megnő a hömérséklet, ne helyezzen a rekeszbe höre érzékeny tárgyakat.
- Csomagolja műanyag tasakba a nedves tárgyakat, mielőtt a tárolórekeszbe helyezné azokat, hogy elkerülje a tárolórekesz benedvesedését.
- Mivel a jármű mosásakor nedvesség kerülhet a tárolórekeszbe, csomagolja műanyag tasakba a tárolórekeszbe helyezendő tárgyakat.
●Ne tároljon értékes vagy törékeny tárgyakat a tárolórekeszben.

A bukósisakot úgy helyezze a tárolórekeszbe, hogy az a motor hátsó része felé nézzen.

MEGJEGYZES:

• Egyes bukósisakoknak olyan a mérete vagy a formája, hogy nem helyezhetők el a tárolórekeszben.
• Ne hagyja örizetlenül a robogót, ha felnyitotta az ülését.

EAUT1072

EWAT1031

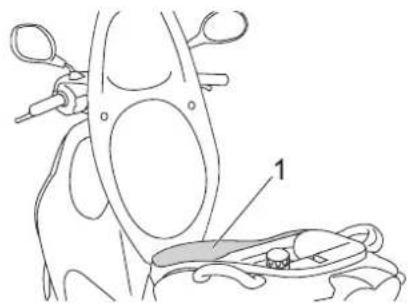

Csomagakasztó

VIGYÁZAT

●Ne helyezzen a csomagakasztóra 3 kg-nál (6.6 lb) nehezebb terhet.
●Ne lépje túl a robogó 160 kg-os (353 lb) maximális terhelhetőségét.

1

1. Csomagakasztó

AZ ÖN BIZTONSÁGA ÉRDEKÉBEN – HASZNÁLAT ELŐTTI ELLENŐRZÉS

YAU15595

Használat előtt mindig vizsgálja át a járművet, és ellenőrizze a biztonságos működést. Mindig kövesse a kezelési útmutatóban leírt karbantartási műveleteket és azok időközeit.

YWA11151

VIGYÁZAT

A átvizsgálás vagy a karbantartás elmulasztása növeli a baleset, illetve a jármű károsodásának esélyét. Ha problémát észlel, ne induljon el a járművel. Ha a probléma a kézikönyvben bemutatott műveletekkel nem orvosolható, valamelyik Yamaha szervizben vizsgáltassa át a járművet.

Elindulás előtt a következőket ellenőrizze:

AZ ÖN BIZTONSÁGA ÉRDEKÉBEN – HASZNÁLAT ELÖTTI ELLENÖRZÉS

Használat előtti ellenőrzési lista

YAU15605

ALKATRÉSZ MÜVELET	OLDAL
Üzemanyag	Ellenőrizze az üzemanyag szintjét az üzemanyagtartályban.Tankoljon, ha szükséges.Ellenőrizze az esetleges üzemanyag-szivárgást.	3-7
Motorolaj	Ellenőrizze a motorolaj szintjét a motorban.Szükség esetén töltse fel a megadott szintig a javasolt motorolajjal.Ellenőrizze a hajtóműolaj esetleges szivárgását.	6-8
Véghajtóműolaj	Ellenőrizze a hajtóműolaj esetleges szivárgását.	6-11
Hűtőfolyadék	Ellenőrizze a hűtőfolyadék szintjét a tágulási tartályban.Szükség esetén töltse fel a megadott szintig a javasolt hűtőfolyadékkal.Ellenőrizze a hűtőrendszer esetleges szivárgását.	6-12
Első fék	Ellenőrizze a működésüket.Ha puha, légteleníttesse a hidraulikus rendszert valamelyik Yamaha-szervizben.Ellenőrizze a fékbetétek állapotát.Ha szükséges, cserélje le őket.Ellenőrizze a fékfolyadék szintjét a tartályban.Szükség esetén töltse fel a megadott szintig a javasolt fékfolyadékkal.Ellenőrizze a hidraulikus rendszer esetleges szivárgását.	6-18, 6-19
Hátsó fék	Ellenőrizze a működésüket.Ha szükséges, kenje meg a bovdent.Ellenőrizze a kuplungkar holtjátékát.Szükség esetén állítsa be.	6-17, 6-18
Gázmarkolat	Ellenőrizze, hogy akadálytalanul mozgatható-e.Ellenőrizze a bovden holtjátékát.Szükség esetén állíttassa be a bovden holtjátékát, valamint végeztesse el a bovden és a markolat házának kenését valamelyik Yamaha szervizben.	6-14, 6-20
Bovdenek	Ellenőrizze, hogy akadálytalanul mozgatható-e.Ha szükséges, kenje meg.	6-20

AZ ÖN BIZTONSÁGA ÉRDEKÉBEN – HASZNÁLAT ELŐTTI ELLENŐRZÉS

ALKATRÉSZ MÜVELET	OLDAL
Kerekek és gumiabroncsok	E I I e n őrizze az épségüket.E I I e n őrizze a gumiabroncs állapotát és a profilmélységet.E I I e n őrizze a guminyomást.Állítsa be, ha szükséges.	6-15, 6-17
Fékkarok	E I I e n őrizze, hogy akadálytalanul mozgatható-e.Szükség esetén kenje meg a karok tengelyét.	6-21
Középső támasz	E I I e n őrizze, hogy akadálytalanul mozgatható-e.Ha szükséges, kenje meg a tengelyt.	6-21
A váz rögzítőelemei	Ellenőrizze, hogy az összes anya és csavar megfelelően meg van-e húzva.Szükség esetén húzza utána azokat.	—
Műszerek, világítóberendezések, jelzőfények és kapcsolók	E I I e n őrizze a működésüket.Állítsa be, ha szükséges.	—
Akkumulátor	E I I e n őrizze az akkumulátorfolyadék szintjét.Szükség esetén töltse után desztillált vízzel.	6-23

A ROBOGÓ HASZNÁLATA

YAU15951

YAU45310

Olvassa el figyelmesen a kezelési útmutatót, és ismerkedjen meg minden kezelőszervvel. Ha nem érti valamelyik kezelőszerv, illetve funkció használatát vagy működését, kérdezze meg Yamaha márkakereskedőjét.

YWA10271

VIGYÁZAT

Ha nem ismerkedik meg a kezelőszervek használatával, könnyen elveszítheti az uralmat a jármű felett, ami balesethez vagy sérüléshez vezethet.

MEGJEGYZES:

A modellt dőlésszög-érzékelővel látták el, mely a jármű felborulása esetén leállítja motort. Ha felborulás után újraindítja a motort, először állítsa a gyújtáskapcsolót "OFF" helyzetbe, és csak ezután fordítsa ismét "ON" állásba. Amennyiben ezt elmulasztja, a motor nem indul el, még ha át is fordul a motor tengelye az indítógomb lenyomásakor.

A motor beindítása

EAUT2251

YCA10250

FIGYELEM:

A jármű első használata előtt olvassa el a motormeghibásodásra vonatkozó utasításokat, melyek az 5-4. oldalon találhatók.

1. Fordítsa el a kulcsot "ON" állásba.

ECAT1070

FIGYELEM:

A motorhibára és a hűtőfolyadék túlmelegedésére figyelmeztető lámpának pár másodpercig világítani kell, majd ki kell aludnia. Ha a figyelmeztető lámpák nem alszanak ki, ellenőriztesse a megfelelő áramköröket valamelyik Yamaha szervizben.

1. Ne adjon gázt.

2. Indítsa el a motort az indítógomb segítségével, miközben behúzza az első vagy a hátsó féket. FIGYELEM: A hosszabb motorélettartam érdekében ne gyorsítson erőteljesen, ha hideg a motor! [YCA11041] Ha a motor nem indul be, engedje fel az indítógombot, várjon néhány másodpercig és próbálkozzon újra. Minden indítási kísérletnek a lehető legrövidebbnek kell lennie, hogy az akkumulátor ne merüljön le. Soha ne próbálkozzon 5 másodpercnél hosszabb indítással. Ha az önindító nem indítja el a motort, próbálkozzon a berúgókarral.

YAU16761

Elindulás

MEGJEGYZES:

Mielött elindulna, melegítse be a motort.

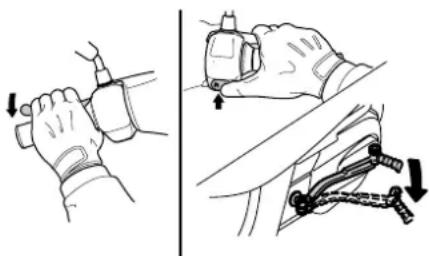

1. Miközben a bal kezével behúzza a hátsó féket, és a jobb kezét a gázmarkolatra helyezi, emelje le a robogót a középső állásról.

1. Kapaszkodó

2. Hátsó fékkar

3. Üljön az ülésre, és állítsa be a vis- szapillantó tükröket.

4. Kapcsolja be az irányjelzőket.
5. Ellenőrizze a forgalmat, majd lassan fordítsa el a jobb oldalon lévő gáz-kart az elinduláshoz.
6. Kapcsolja ki az irányjelzőket.

Gyorsítás és lassítás

YAU16780

(b) (a)

A jármű sebessége a gázkar különböző mértékű elfordításával szabályozható. Gyorsításhoz fordítsa a gázkart az (a) irányba. Lassításhoz a (b) irányba fordít-sa a gázkart.

A ROBOGÓ HASZNÁLATA

Fékezés

YAU16793

YWA10300

VIGYÁZAT

• Kerülje a túl kemény vagy hirtelen fékezést, különösen ha oldalra dől, máskülönben a robogó kifarolhat vagy átfordulhat.
• A vasúti átkelők, villamossínek, az útjavításoknál lefektetett vaslemezek és az aknafedelek nedvesen fokozottan csúszásveszélyesek. Ilyen helyek előtt lassítson, és legyen körültekintő, amikor áthalad rajtuk.
• Ne feledje, hogy nedves úton sokkal nehezebb lefékezni a járművet.

• Lassan hajtson le az emelkedőkről, mert lejtön lefelé nehéz lehet lefékezni a járművet.

• Ne adjon gázt.

• Fokozatosan növekvő erővel, egyidejűleg húzza be az első és a hátsó féket.

Első kerék

Ötletek az üzemanyag-fogyasztás csökkentésére

Az üzemanyag-fogyasztás nagymértékben függ a vezetési stílustól. A fogyasztás csökkentése érdekében tartsa be a következőket:

●Gyorsításkor ne járassa a motort túl magas fordulatszámon.
●Terhelés nélkül ne járassa a motort magas fordulatszámon.
- Ne járassa a motort alapjáraton, in-kább állítsa le, ha sokáig kell állni (pl. dugóban, közlekedési lámpánál vagy vasúti átjáróban).

YAU16830

A motor bejáratása

Egy motor életének legfontosabb része az első 1000 km (600 mi) megtételéig eltelt idő. Ezért figyelmesen olvassa el a következőket.

Mivel a motor még teljesen új, nem szabad túlterhelni az első 1000 km (600 mi) alatt. Ilyenkor a motor különböző alkatrészei összekopnak, polírozzák egymást a megfelelő hézagok eléréséig. A bejáratás alatt kerülni kell a teljes gázzal való haladást, és minden olyan üzemet, amely túlmelegedéshez vezethet.

YAU45581

0–150 km (0–90 mi)

Ne használja a robogót tartósan úgy, hogy a gázmarkolatot a harmadánál jobban elfordítja.

150–500 km (90–300 mi)

Ne használja a robogót tartósan úgy, hogy a gázmarkolatot a felénél jobban elfordítja.

500–1000 km (300–600 mi)

Ne használja a robogót tartósan úgy, hogy a gázmarkolatot háromnegyednél jobban elfordítja. FIGYELEM: 1000 km (600 mi)

használat után cserélje le a motorolajat, a véghajtóműolajat és tisztítsa ki a motorolajszűrőt. [YCA16501]

1000 km (600 mi) megtétele után

A járművet használhatja rendeltetésszerűen.

YCA10270

FIGYELEM:

Ha bármilyen probléma merülne fel a motor bejáratása alatt, azonnal ellenőriztesse a robogót valamelyik Yamaha szervizben.

YAU17213

Parkolás

Parkoláskor állítsa le a motort, és vegye ki a kulcsot a gyújtáskapcsolóból.

YWA10311

VIGYÁZAT

●Mivel a motor és a kipufogó felfor-rósodhat, olyan helyen parkoljon, ahol a gyalogosok vagy a gyerekek véletlenül sem érhetnek hozzájuk, így elkerülhetik az égési sé-rüléseket.

• Ne parkoljon lejtön vagy puha talajon, mert a jármű feldölhet, ami üzemanyag-szivárgáshoz és tűzhöz vezethet.
• Ne parkoljon száraz fű vagy más éghető anyag közelében.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU17281

YWA15121

Az időszakos ellenőrzések, beállítások és a kenés a lehető legjobb és legbiztonságosabb állapotban tartja járművét. A jármű biztonságos működése a tulajdonos, illetve a vezető felelőssége. A karbantartás, a beállítások és a kenés legfontosabb pontjainak leírását a következő oldalakon olvashatja.

A időszakos karbantartás és kenés megadott időpontjait mindössze általános irányelvnek kell tekinteni, szokásos járműhasználat esetére. Mindazonáltal a karbantartási időpontok meghatározásakor figyelembe kell venni az időjárási, földrajzi és terepviszonyokat, valamint a személyes használati módot, ezért előfordulhat, hogy gyakrabban kell karbantartást végezni.

YWA10321

VIGYÁZAT

Ha elmulasztja a karbantartási műveleteket vagy nem előírásszerűen hajtja végre azokat, nagyobb eséllyel érhetik súlyos, akár halálos sérülések a jármű használata, illetve a szerelési munkálatok során. Amennyiben nem jártas a járműszerelési munkálatokban, forduljon valamelyik Yamaha szervizhez.

VIGYÁZAT

A karbantartási müveletekhez állítsa le a motort, hacsak az előírások másként nem rendelkeznek.

●A testével vagy ruhájával beleakadhat a járó motor mozgó alkatrészeibe, illetve a feszültség alatt lévő alkatrészek tüzet vagy áramütést okozhatnak.
- Szemsérüléseket, égési sérüléseket, tüzet, illetve akár halálos szénmonoxid-mérgezést okozhat, ha a szerelési munkálatokat járó motor mellett végzi. A szén-monoxid-mérgezéssel kapcsolatos további részleteket lásd az 1-1. oldalon.

YWA10330

VIGYÁZAT

Ezt a robogót burkolt útfelületen történő használatra tervezték. Ha a szokásosnál porosabb, sárosabb vagy nedvesebb terepen használja a robogót, gyakrabban kell tisztítani vagy cserélni a levegőszűrőt, máskülönben a motor károsodhat. A megfelelő karbantartási ciklussal kapcsolatban kérje ki valamelyik Yamaha szerviz tanácsát.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

Időszakos karbantartási és kenési táblázat

YAU17715

MEGJEGYZES:

• Az éves átvizsgálást minden évben el kell végezni, kivéve, ha az adott évben már volt kilométer-alapú (az Egyesült Királyságban mérföld-alapú) karbantartás.
• 30000 km (17500 mi) megtétele után kezdje elölről a karbantartási ciklust a 6000 km-nél megadott teendőktől (3500 mi).
• A csillaggal jelzett műveleteket ajánlatos Yamaha szervizben végeztetni, mert azok célszerszámot, speciális műszaki adatokat és szaktudást igényelnek.

SORSZÁM ALKATRÉSZ			ELLENŐRZÉS VAGY KARBANTARTÁSI MŰVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA					ÉVES ÁTVIZSGÁLÁS
				1000 km (600 mi)	6000 km (3500 mi)	12000 km (7000 mi)	18000 km (10500 mi)	24000 km (14000 mi)
1	*	Üzemanyag-ellátó rendszer	Ellenőrizze, nincsenek-e repedések, sérülések a csöveken.		√	√	√	√
2 Gyújtógyertya			Ellenőrizze az állapotukat.Tisztítsa meg őket, és állítsa be a szikraközt.		√		√
			Cserélje ki.			√		√
3	*	Szelepek	Hideg motor mellett ellenőrizze és állítsa be a szelephézagot.		√	√	√	√
4	*	Levegőszűrő-betét	Cserélje ki.		√	√	√	√
5	*	Akkumulátor	Ellenőrizze az akkumulátorfolyadék szintjét és sűrűségét.Ügyeljen rá, hogy a levegőzőcső megfelelően helyezkedjen el.		√	√	√	√
6	*	Első fék	Ellenőrizze a működését, a fékfolyadék szintjét és az esetleges szivárgást.	√	√	√	√	√
			Cserélje ki a fékbetéteket. Amikor elerték a kopási határt

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

SORSZÁM		ALKATRÉSZ	ELLENŐRZÉS VAGY KARBANTARTÁSI MÜVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA					ÉVES ÁTVIZSGÁLÁS
				1000 km (600 mi)	6000 km (3500 mi)	12000 km (7000 mi)	18000 km (10500 mi)	24000 km (14000 mi)
7	*	Hátsó fék	Ellenőrizze a működését és állítsa be a fékkar holtjátékát.	√	√	√	√	√
			Cserélje ki a fékpofákat. Amikor elérték a kopási határt
8	*	Fékcső	Ellenőrizze, nincsenek-e repedések és sérülések rajta.		√	√	√	√
			Cserélje ki. 4 évenként
9	*	Kerekek	Ellenőrizze az esetleges kiegyen-súlyozatlanságot és sérüléseket.		√	√	√	√
10	*	Gumiabroncsok	Ellenőrizze a profilmélységet és az esetleges sérüléseket.Ha szükséges, cserélje le őket.Ellenőrizze a guminyomást.Allítsa be, ha szükséges.		√	√	√	√
11	*	Kerékcsapágyak	Ellenőrizze a kerékcsapágy esetleges lötyögését és a sérüléseket.		√	√	√	√
12	*	Kormánycsapágyak	Ellenőrizze a holtjátékot és a kormány egyenletes forgását.	√	√	√	√	√
			Kenje meg lítiumszappan-bázisú kenőanyaggal.	24000 kilométerenként (14000 mi)
13	*	A váz rögzítőelemei	Ellenőrizze, hogy az összes anya és csavar megfelelően meg van-e húzva.		√	√	√	√
14		Az első fékkar tengelye	Kenje meg szilikonzsírral.		√	√	√	√
15		A hátsó fékkar tengelye	Kenje meg lítiumszappan-bázisú kenőanyaggal.		√	√	√	√

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

SORSZÁM ALKATRÉSZ			ELLENŐRZÉS VAGY KARBANTARTÁSI MÜVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA					ÉVES ÁTVIZSGÁLÁS
				1000 km (600 mi)	6000 km (3500 mi)	12000 km (7000 mi)	18000 km (10500 mi)	24000 km (14000 mi)
16	Középső támasz		Ellenőrizze a működésüket.Kenje meg őket.		√	√	√	√
17	*	Első villa	Ellenőrizze a működését és az esetleges olajszivárgást.		√	√	√	√
18	*	Hátsó lengéscsillapító	Ellenőrizze a működését és az esetleges olajszivárgást.		√	√	√	√
19	*	Üzemanyag-befecskendezés	Ellenőrizze a motor alapjáratí fordulatszámát.	√	√	√	√	√
20	Motorolaj		Cserélje le a hűtőfolyadékot. (Lásda(z) 6-8. oldalt.)Ellenőrizze a motorolaj szintjét és az esetleges szivárgást.	√	3000 kilométerenként (1800 mi)
21	*	Motorolajszűrő	Tisztítsa ki.	√	6000 kilométerenként (3500 mi)
22	*	Hűtőrendszer	Ellenőrizze a hűtőfolyadék szintjét és az esetleges szivárgást.		√	√	√	√
			Cserélje le a hűtőfolyadékot.	3 évenként
23	Véghajtóműolaj		Ellenőrizze a hajtóműolaj esetleges szivárgását.	√	√		√
			Cserélje le a hűtőfolyadékot.	√	√	√	√	√
24	*	Ékszij	Cserélje ki. 10000 kilométerenként (6000 mi)
25	*	Első- és hátsó féklámpakapcsoló	Ellenőrizze a működésüket.	√	√	√	√	√
26		Bovdenek és mozgó alkatrészek	Kenje meg őket.		√	√	√	√

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

SORSZÁM		ALKATRÉSZ	ELLENŐRZÉS VAGY KARBANTARTÁSI MÜVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA					ÉVES ÁTVIZSGÁLÁS
				1000 km (600 mi)	6000 km (3500 mi)	12000 km (7000 mi)	18000 km (10500 mi)	24000 km (14000 mi)
27	*	Gázmarkolat és gázbovden	Ellenőrizze a működésüket és a holtjátékot.Amennyiben szükséges, állítsa be a gázbovden holtjátékát.Kenje meg a gázbovdent és a markolatot.		√	√	√	√
28	*	Levegőindukciós rendszer	Ellenőrizze, nem sérült-e a levegőelzáró szelep, a megszakító szelep és a tömlő.A sérült alkatrészeket szükség esetén cserélje ki.		√	√	√	√
29	*	Jelző- és világítóbe-rendezések, kapcso-lók	Ellenőrizze a működésüket.Állítsa be a fényszórót.	√	√	√	√	√

EAUM1890

MEGJEGYZES:

• A levegőszűrőt gyakrabban kell cserélni, ha a szokásosnál nedvesebb vagy porosabb terepen használja a járművet.
  ●Hidraulikus fékek

• Rendszeresen ellenőrizze a fékfolyadék szintjét, és szükség esetén töltsön utána.

• Kétévenként cserélje ki a főfékhenger belső alkatrészeit, valamint cserélje le a fékfolyadékot.
• Négyévenként, illetve ha megsérültek vagy repedezettek, cserélje ki a fékcsöveket.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

A burkolatok le- és felszerelése YAU18740

1. Homlokburkolat
2. Ülés alatti burkolat

Az ebben a fejezetben leírt karbantartási műveletek némelyikének elvégzéséhez le kell szerelnie a burkolatot. Ha valamelyik a burkolatot le, majd vissza kell szerelnie, lapozzon ide.

YAU45470

Homlokburkolat

A homlokburkolat leszerelése

1. Csavarja ki a csavarokat, majd az ábrán látható módon vegye le a burkolatot.

1 2

1. Homlokburkolat
2. Csavar

1. Kapcsolja le a fényszóró elektromos csatlakozóját és a helyzetjelző lámpa vezetékének csatlakozóját.

1. A fényszóró elektromos csatlakozója
2. Helyzetjelző lámpa vezetékének csatlakozója

A homlokburkolat visszaszerelése

1. Csatlakoztassa a fényszóró elektromos csatlakozóját és a helyzetjelző lámpa vezetékének csatlakozóját.
2. A csavarok segítségével szerelje vissza a burkolatot.

YAU19281

Ülés alatti burkolat

A burkolat leszerelése

Csavarja ki a csavart, majd az ábrán lát-ható módon vegye le a burkolatot.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

1

1. Csavar
   YAU19632

A gyújtógyertya ellenőrzése

A gyújtógyertya a motor fontos alkatrésze, amelyet könnyen leellenőrizhet. Mivel a hő és a lerakódások miatt a gyertya lassan erodál, a karbantartási táblázatban megadott időközönként ki kell szerelni és ellenőrizni kell az állapotát. A gyertya állapota a motor állapotára is utal.

A gyújtógyertya kiszerelése

1. Szerelje le az ülés alatti burkolatot. (Lásd a(z) 6-6. oldalt.)
2. Vegye le a gyertyapipát.

1

1. Ülés alatti burkolat

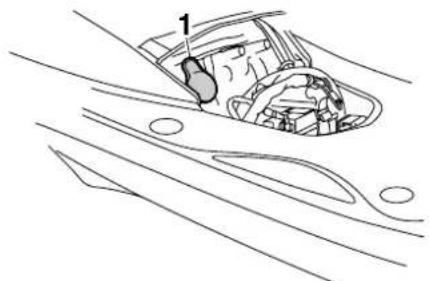

1. Gyertyapipa

2. Az ábrán láható módon, a Yamaha márkakereskedésekben beszerezhető gyertyakulcsot használva szerelje ki a gyújtógyertyát.

A gyújtógyertya ellenőrzése

1. Az elektróda körüli porcelánszigetelés színének a hamuszürkétől az özbarnáig kell terjednie (megfelelő motorhasználat esetén ez az ideális szín).

MEGJEGYZES:

Ha a gyertya színe ettől jelentősen eltér, akkor a motor nem működik megfelelően. Ilyen esetekben ne próbálja saját maga orvosolni a hibát. Ellenőriztesse a járművet valamelyik Yamaha szervizben.

A burkolat visszaszerelése

Helyezze vissza a burkolatot, majd rögzítse a csavar segítségével.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

1. Ellenőrizze, hogy az elektróda nem erodálódott-e, nincs-e a gyertyán nagy mennyiségű koksz- vagy más lerakódás, szükség esetén cseréljen gyertyát.

Ajánlott gyújtógyertyatípus: NGK/CR7E

A gyújtógyertya visszaszerelése

1. Hézagmérővel mérje meg a szikraköz nagyságát, szükség esetén állítsa be a megadott értékre.

1. Tisztítsa meg a gyújtógyertya tömítését és érintkezőfelületét, valamint távolítson el minden szennyeződést a menetek közül.
2. A gyertyakulcs segítségével szerelje be a gyújtógyertyát, és húzza meg az előírt nyomatékkal.

Meghúzási nyomaték:

Gyújtógyertya:

13 Nm (1.3 m·kgf, 9.4 ft·lbf)

MEGJEGYZES:

Ha nincs nyomatékkulcsa a gyertyák meghúzásához, a helyes nyomaték beállításához jó közelítés, ha meghúzza kézzel a gyertyát, majd 1/4–1/2 fordulattal továbbhúzza gyertyakulccsal. Ezután minél hamarabb ellenőrizze a helyes nyomatékot nyomatékkulccsal.

1. Helyezze vissza a gyertyapipát.
2. Szerelje vissza a burkolatot.

EAUS1480

Motorolaj és olajszürő

A motorolaj szintjét elindulás előtt mindig ellenőrizni kell. A karbantartási táblázatban megadott időközönként le kell cserélni a motorolajat és ki kell cserélni az olajszűrőt.

Az olajszint ellenőrzése

1. Állítsa a robogót a középső támaszra. Már enyhe dölés is hibás leolvasást eredményezhet.
2. Indítsa be a motort, melegítse né-hány percig, majd állítsa le.

1. Motorolaj betöltőcsavar
2. Maximális szint jele
3. Minimális szint jele

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

1. Várjon néhány percet, amíg az olaj leülepszik, csavarja ki az olajbetöltő csavart, törölje le a nívópálcát, majd helyezze vissza a nyílásba (anélkül, hogy visszacsavarná), ezután húzza ki ismét, és ellenőrizze az olajszintet.

MEGJEGYZES:

Az olajszintnek a maximális és a minimális szintjelek között kell lennie.

1. Ha a motorolaj szintje a minimális szint jele alatt van, töltse fel az ajánlott motorolajjal a tartályt a megfelelő szintig.
2. Helyezze vissza a nívópálcát az olajbetöltő nyílásba, majd csavarja vissza az olajbetöltő csavart.

A motorolaj és az olajszürő cseréje

1. Indítsa be a motort, melegítse néhány percig, majd állítsa le.
2. Helyezzen egy edényt a motor alá a fáradt olaj számára.

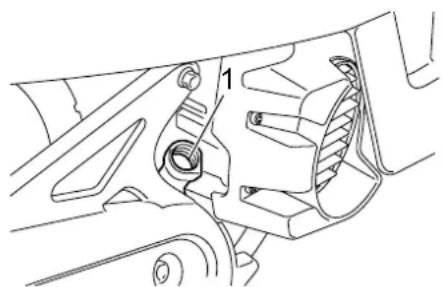

1

1. A jelü olajleeresztő csavar

2. Csavarja ki az olajbetöltő csavart, valamint az A és B jelű olajleeresztő csavarokat, majd engedje le a motorolajat a forgattyúházból. FIGYELEM: Amikor kicsavarja a B jelű motorolaj-leeresztő csavart, kiszabadul a szorítórugó, a szűrő és az O-gyűrű. Ügyeljen ezekre az alkatrészekre. [ECAT1021]

1 2 3 4

1. B jelü olajleeresztő csavar
2. Olajszürő
3. Rugó

4. O-gyűrű

5. Oldószerrel tisztítsa meg az olajszűrőt. Ellenőrizze, nem sérült-e az olajszűrő, és szükség esetén cserélje ki.

6. Ellenőrizze az O-gyűrűt, és ha sérült, cserélje ki.
7. Helyezze vissza az olajszűrőt, a nyomórugót és az O-gyűrűt, majd csavarja vissza a B jelű olajleeresztő csavart.

MEGJEGYZES:

Ügyeljen rá, hogy az O-gyűrű megfelelően felfeküdjön.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

1. Csavarja vissza az A jelü olajleeresztő csavart, majd húzza meg mindkét olajleeresztő csavart az előírt nyomatékokkal.

Meghúzási nyomaték:

A jelü olajleeresztő csavar: 23 Nm (2.3 m·kgf, 16.6 ft·lbf)

B jelü olajleeresztő csavar: 32 Nm (3.2 m·kgf, 23.1 ft·lbf)

1. A javasolt motorolajból töltse be az előírt mennyiséget, majd csavarja vissza az olajbetöltő csavart.

Ajánlott motorolaj:

Lásd 8-1. oldal.

Olajcsere-mennyiség: 0.78 L (0.82 US qt, 0.69 Imp.qt)

YCA11670

FIGYELEM:

• Ne használjon "CD" specifikációjú dízelolajokat, illetve a megadottnál jobb minőségű olajokat. Ne használjon "ENERGY CONSERVING II" jelölésű vagy annál magasabb besorolású olajokat.
• Ügyeljen rá, hogy ne kerüljön idegen anyag a forgattyúházba.

1. Olajbetöltő nyílás

2. Indítsa be a motort, járassa néhány percig, majd ellenőrizze, nincs-e olajszivárgás. Ha olajszivárgást észlel, azonnal állítsa le a motort, és keresse meg az okát.

3. Állítsa le a motort, és ellenőrizze az olajszintet. Ha szükséges, töltsön utána.

Az olajcserére figyelmeztető jelzés alaphelyzetbe állítása

MEGJEGYZES:

Az olajcserére figyelmeztető jelzés csak akkor állítható alaphelyzetbe, ha a kijel-zón az "Oil Change" ("Olajcsere") jelzés látható.

1. Fordítsa el a kulcsot "ON" állásba.

2. Tartsa legalább 8 másodpercig lenyomva a gombot.

3. A gomb felengedése után az olaj-cserére figyelmeztető jelzés eltűnik.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

EAUT1561

Véghajtóműolaj

Mielött elindulna, ellenőrizze a véghajtómű házát, nincs-e olajszivárgást. Ha olajszivárgást tapasztal, ellenőriztesse és javít-tassa meg a robogót valamelyik Yamaha szervizben. A véghajtóműben lévő olajat az alábbiak szerint, a karbantartási táblázatban megadott időközönként le kell cserélni.

1. Indítsa be a motort, néhány percnyi járatással melegítse be, majd állítsa le a motort.
2. Állítsa a robogót a középső támaszra.
3. Helyezzen egy olajgyűjtő edényt a véghajtómű háza alá a fáradt olaj számára.

1. A véghajtóműolaj betöltőnyílásának zárócsavarja

2. A véghajtómű olajleeresztő csavarja

3. Csavarja ki az olajbetöltő és az olajleeresztő csavart, majd engedje le az olajat a véghajtómű házából.

4. Csavarja vissza a véghajtómű olajleeresztő csavarját, és húzza meg a megadott nyomatékkal.

Meghúzási nyomaték:

A véghajtómű olajleeresztő csavarja: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)

1. A javasolt hajtóműolajból töltse a véghajtómű házába az előírt mennyiséget, majd csavarja vissza és húzza meg az előírt nyomatékkal az olajbetöltő csavart. VIGYÁZAT! Ügyeljen rá, hogy ne kerüljön idegen anyag a véghajtómű házába. Ügyeljen rá, hogy ne kerüljön olaj a gumiabroncsra vagy a kerékre.

[YWA11311]

Meghúzási nyomaték:

A véghajtóműolaj betöltőnyílásának zárócsavarja: 23 Nm (2.3 m·kgf, 16.6 ft·lbf)

A javasolt hajtómüolaj a véghajtó-műhöz:

Lásd 8-1. oldal.

Olajmennyiség:

0.10 L (0.11 US qt, 0.09 Imp.qt)

1. Ellenőrizze az esetleges szivárgást a véghajtómű házánál. Ha olajszi-várgást tapasztal, keresse meg az okát.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU20070

Hütöfolyadék

Elindulás előtt mindig ellenőrizze a hűtőfolyadék szintjét. A hűtőfolyadékot a karbantartási táblázatban megadott időközönként le kell cserélni.

YAU40152

A hütöfolyadékszint ellenőrzése

Elindulás előtt mindig ellenőrizze a hűtőfolyadék szintjét az alábbiak szerint. A hűtőfolyadékot a karbantartási táblázatban megadott időközönként le kell cserélni.

1. Állítsa a járművet a középső támaszra.

MEGJEGYZES:

• A hűtőfolyadék szintjét hideg motornál kell ellenőrizni, mivel a szint a motor hőmérsékletével változik.

• Szintellenőrzéskor ügyeljen rá, hogy a robogó függőlegesen helyzetben legyen. Már enyhe dőlés is hibás leolvasást eredményezhet.

• Ellenőrizze a hűtőfolyadék szintjét a tágulási tartályban.

MEGJEGYZES:

A hűtőfolyadék szintnek a maximális és minimális szintjelek között kell lennie.

1. Maximális szint jele
2. Minimális szint jele
3. Ha a folyadékszint a minimális szintjelnél vagy alatta van, vegye le a tágulási tartály fedelét.

1. A hűtőfolyadék tágulási tartályának fedele

2. Töltse fel a tartályt hűtőfolyadékkal vagy desztillált vízzel a maximális szint jeléig, majd helyezze vissza a tágulási tartály fedelét. VIGYÁZAT! Csak a hűtőfolyadék tágulási tartályának fedelét vegye le. Soha ne próbálja meg levenni a hűtősapkát, ha a motor forró. [MWA15161] FIGYELEM: Ha nem kapható hűtőfolyadék, használhat desztillált vizet vagy lágy csapvizet helyette. Ne használjon kemény vagy sós vizet, mert azok károsítják a motort. Ha hűtőfolyadék helyett vízzel töltötte fel a hűtőrendszert, cserélje le minél hamarabb hűtőfolyadékra, különben a motor hűtése nem lesz kielégítő, valamint a víz fagy és korrózió ellen sem nyújt

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

védelmet. Ha vizet adott a hűtőfolyadékhoz, mihamarabb ellenőriztesse a hűtőfolyadék fagyállótartalmát valamelyik Yamaha szervizben, máskülönben a hűtőfolyadék hatékonysága romolhat. [YCA10472]

A tágulási tartály térfogata (a maximális szint jeléig):

0.26 L (0.27 US qt, 0.23 Imp.qt)

YALI33031

A hűtőfolyadék cseréje

A hűtőfolyadékot a karbantartási táblázatban megadott időközönként le kell cseréni. Cseréltesse le a hűtőfolyadékot valamelyik Yamaha szervizben. VIGYÁZAT!

Soha ne próbálja meg eltávolítani a hűtősapkát, ha a motor forró. [YWA10381]

YAU42442

A levegőszűrő-betét cseréje

A levegőszűrőt a karbantartási és kenési táblázatban megadott időközönként ki kell cserélni. A levegőszűrőt gyakrabban kell cserélni, ha a szokásosnál nedvesebb vagy porosabb terepen használja a járművet.

1. A csavarok kicsavarása után vegye le a levegőszűrő házának fedelét.

1. A levegőszűrő házának fedele

2. Húzza ki a levegőszűrő-betétet.

1. Levegőszűrő-betét

2. Helyezze be az új szűrőbetétet a levegőszűrő házába. FIGYELEM: Eilenőrizze, hogy a levegőszűrő-betét megfelelően illeszkedik-e a házba. A motort soha ne üzemeltesse levegőszűrő-betét nélkül, mert ez komolyan károsítja a dugattyú(ka)t, illetve a henger(eke)t. [YCA10481]

3. A csavarok segítségével szerelje vis- sza a levegőszűrő házának fedelét.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU21370

A gázbovden holtjátékának beállítása

1. A gázbovden holtjátéka

A gázbovden holtjátékának a gázmarkola- ton mérve 1.5–3.5 mm-nek (0.06–0.14 in) kell lennie. Rendszeresen ellenőrizze a gázbovden holtjátékát, és szükség esetén az alábbiakban leírtak szerint állítsa be.

MEGJEGYZES:

A gázbovden holtjátékának ellenőrzése és beállítása előtt megfelelően be kell állítani a motor alapjárati fordulatszámát.

1. Lazítsa meg a záróanyát.

2. A gázbovden holtjátékának növeléséhez forgassa az állítóanyát az (a) irányba. A gázbovden holtjátékának csökkentéséhez a (b) irányba forgassa az állítóanyát.

1. Záróanya

2. Állítóanya

3. Húzza meg a záróanyát.

YAU21401

Szelephézag

A szelephézag a használat során változik, aminek következtében a motorba nem megfelelő arányban jut a benzin és a levegő, valamint a motorzaj is megnő. Ennek elkerülése érdekében a karbantartási táblázatban megadott időközönként a szelephézagokat be kell állíttatni valamelyik Yamaha szervizben.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU33601

Gumiabroncsok

A jármű teljesítményének, élettartamának és biztonságos üzemének érdekében tartsa be az alábbi, gumiabroncsokra vonatkozó előírásokat.

Guminyomás

Elindulás előtt mindig ellenőrizze a gumi- nyomást, és ha szükséges, állítsa be.

YWA10501

VIGYÁZAT

Ha nem megfelelő nyomású gumiabronccsal közlekedik, az a jármű irányíthatóságának elvesztéséhez vezethet, ami súlyos, akár halálos sérüléseket okozhat.

●A guminyomást hideg állapotban kell ellenőrizni és beállítani (amikor a gumiabroncs hőmérséklete megegyezik a környezet hőmérsékletével).
- A guminyomást az utazási sebességnek, valamint a vezető, az utas, a szállított csomagok és az erre a modellre engedélyezett felszerelések összsúlyának megfelelően kell beállítani.

Guminyomás (hideg állapotban mérve):

0–90 kg (0–198 lb):

Első kerék:

175 kPa (1.75 kgf/cm², 25 psi,

1.75 bar)

Hátsó kerék:

200 kPa (2.00 kgf/cm², 29 psi,

2.00 bar)

Maximális terhelhetőség*:

160 kg (353 lb)

* A vezető, az utas, a csomagok és a felszerelések összsúlya

YWA10511

VIGYÁZAT

Soha ne terhelje túl a járművet. A jármű túlterhelése balesethez vezethet.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

A gumiabroncs vizsgálata

1 2

76140354
1. A gumiabroncs profilmélysége
2. A gumiabroncs oldalfala

Elindulás előtt mindig ellenőrizze a gumiabroncsokat. Amikor a középen mért profilmélység eléri a kopási határt, illetve ha szög, üvegszilánk került a gumiba, vagy ha az oldalfal repedezett, azonnal keresse fel valamelyik Yamaha szervizt, és cseréltesse ki a gumikat.

Minimális profilmélység (első és hátsó kerék):

1.6 mm (0.06 in)

MEGJEGYZES:

A megengedett legkisebb profilmélység országonként különbözhet. Mindig tájékozódjon a helyi előírásokról.

A gumiabroncsok adatai

Ezt a modellt tömlő nélküli gumiabroncsokkal szerelték.

A Yamaha Motor España, S.A. hosszas tesztelés után kizárólag az alább felsorolt gumiabroncsokat hagyta jóvá ehhez a modellhez.

Elsö gumiabroncs:

Méret:

120/70-12 M/C 51L

Gyártó/modell:

VEE RUBBER

CONTINENTAL / ZIPPY 1

PIRELLI / SL26

Hátsó gumiabroncs:

Méret:

130/70-12 56L

Gyártó/modell:

VEE RUBBER

CONTINENTAL / ZIPPY 1

PIRELLI / SL26

YWA10470

VIGYÁZAT

●A kopott gumikat cseréltesse le valamelyik Yamaha szervizben. A kopott gumikkal történő motorozás azon túl, hogy tilos, csökkenti a vezetési stabilitást, és az irányíthatóság elvesztéséhez vezethet.

- A gumikkal, fékekkel és kerekekkel kapcsolatos munkálatokat bízza valamelyik Yamaha szervizre, ahol megfelelő szakértelemmel és tapasztalattal rendelkező szerelők fogják a munkálatokat elvégezni.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU21940

Küllös kerekek

A robogó teljesítményének, élettartamának és biztonságos üzemének érdekében fordítson figyelmet a kerekekre vonatkozó alábbi előírásokra.

• Elindulás előtt mindig ellenőrizni kell a kerékabroncsokat, nincsenek-e eldeformálódva, megrepedve vagy elgörbülve, valamint nem lazultak-e ki a küllők. Ha bármilyen sérülést tapasztal, cseréltesse ki a kereket valamelyik Yamaha szervizben. Még kisebb javításokat se végezzen a ke-rekeken. Az elformálódott vagy meg-repedezett kereket ki kell cserélni.
• A kereket ki kell egyensúlyoztatni, ha a gumit vagy a kereket kicserélték, javításokat végeztek rajtuk. Kiegyensúlyozatlan kerékkel a jármű irányíthatósága, teljesítménye kisebb, és a gumi élettartama is rövidebb.
  ●Gumicsere után kisebb sebességgel motorozzon, mert a gumiabroncs felületét be kell járatni ahhoz, hogy elérje az optimális viselkedést.

EAUT1221

Az első fékkar holtjátékának ellenőrzése

1. Az első fékkar holtjátéka

A fékkar holtjátékának 2.0–5.0 mm-nek (0.08–0.20 in) kell lennie, amint azt az ábra mutatja. Rendszeresen ellenőrizze a fékkar holtjátékát, és amennyiben szükséges, ellenőriztesse a fékrendszert valamelyik Yamaha szervizzel.

YWA10641

VIGYÁZAT

A nem megfelelő fékkar-holtjáték a fékrendszer esetleges meghibásodására utalhat. Ne használja a járművet, amíg nem ellenőriztette vagy javíttatta meg a fékrendszert valamelyik Yamaha szervizben.

YAU22170

A hátsó fékkar holtjátékának beállítása

1. A hátsó fékkar holtjátéka

A fékkar holtjátékának 5.0–10.0 mm-nek (0.20–0.39 in) kell lennie, amint azt az ábra mutatja. Rendszeresen ellenőrizze a fékkar holtjátékát, és szükség esetén az alábbiakban leírtak szerint állítsa be.

A fékkar holtjátékának növeléséhez csavarja a féktartó tárcsánál lévő állítóanyát az (a) irányba. A holtjáték csökkentéséhez a (b) irányba csavarja az állítóanyát.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

a b 1

1. A fékkar holtjátékának beállítására szolgáló anya

YWA10650

VIGYÁZAT

Amennyiben a fent leírtakat követve nem tudja megfelelően beállítani a hát-sófék-rögzítő kar bovdenjét, forduljon valamelyik Yamaha szervizhez.

YAU22380

Az első fékbetétek és a hátsó fékpofák ellenőrzése

Az első fékbetétek és a hátsó fékpofák kopottságát a karbantartási táblázatban megadott időközönként ellenőrizni kell.

YAU22400

Első fékbetétek

1. A fékbetétek vastagsága

Ellenőrizze az első fékbetéteket, nincsenek-e megsérülve, és mérje meg a vastagságukat. Ha valamelyik fékbetét sérült vagy a vastagsága 3.1 mm (0.12 in) alá csökkent, cseréltesse ki mindkét fékbetétet valamelyik Yamaha szervizben.

YAU43170

Hátsó fékpofák

1. Kopásjelző

2. A kopási határt jelölő vonal

A hátsó féket kopásjelzővel látták el, amely lehetővé teszi, hogy a fékpofa kopottságát a fék szétszerelése nélkül el- lenőrizhesse. A fékpofa állapotát behú- zott fék mellett a kopásjelző helyzete mutatja. Ha a fékpofa a kopási határ jeléig le- kopott, cseréltesse ki mindkét fékpofát valamelyik Yamaha szervizben.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

A fékfolyadék szintjének ellen- őrzése YAU32344

Alacsony fékfolyadékszint esetén levegő kerülhet a fékrendszerbe, ami csökkenti a fék hatásosságát.

Elindulás előtt mindig ellenőrizze, hogy a fékfolyadék szintje a minimális szintjel felett van-e, és szükség esetén töltse utána. Az alacsony fékfolyadékszint fékbetétkopásra és/vagy fékfolyadék-szivárgásra utal. Ha a fékfolyadék szintje alacsony, ellenőrizze a fékbetétek állapotát és a fékrendszer esetleges szivárgását.

1. Minimális szint jele

Ügyeljen az alábbiakra:

• Amikor a folyadékszintet ellenőrzi, a kormányt fordítsa úgy, hogy a főfékhenger teteje vízszintes legyen.
• Kizárólag az előírt minőségű fékfolyadékot használja, más fékfolyadékok megtámadhatják a gumitömítéseket, és ezzel folyadékszivárgást és a fékhatás csökkenését okozhatják.

A gyártó által javasolt fékfolyadék: DOT 4

- Mindig ugyanazzal a típusú fékfolyadékkal töltse utána a rendszert. Különböző fékfolyadékok keverése káros kémiai reakciókat eredményezhet, ami a fékhatás romlását okozhatja.

• Újratöltéskor ügyeljen arra, hogy ne kerüljön víz a főfékhengerbe. A víz jelentős mértékben csökkenti a folyadék forráspontját, aminek következtében fellevegősödhet a fékrendszer.
  ●A fékfolyadék megtámadhatja a festett felületeket és a műanyag részeket. A mellécseppent fékfolyadékot azonnal törölje le.
  ●Mivel a fékbetétek kopnak, normális jelenség, hogy a fékfolyadék szintje folyamatosan csökken. Ugyanakkor, ha hirtelen csökken le a fékfolyadékszint, ellenőriztesse a robogót valamelyik Yamaha szervizben.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

EAUM1360

A fékfolyadék cseréje

A karbantartási táblázatban megadott időközönként cseréltesse le a fékfolyadékot valamelyik Yamaha szervizben. Emellett négyévenként, illetve sérülés, szivárgás esetén cseréltesse ki a fékcsövet is.

YAU23101

A bovdenek ellenőrzése és ke- nése

Elindulás előtt mindig ellenőrizze a bovdenek működését és állapotát. Ha szükséges, kenje meg a bovdeneket és a bovdenek végeit. Ha valamelyik bovden sérült vagy nehezen mozog, keressen fel egy Yamaha szervizt. VIGYÁZAT! Ha a bovdenház sérült, a huzal megszorulhat vagy elrozsdásodhat. A biztonságos működés érdekében minél előbb cseréltesse ki a sérült bovdent. [YWA10721]

Ajánlott kenőanyag: Motorolaj

YAU23111

A gázmarkolat és a gázbovden ellenőrzése és kenése

Elindulás előtt mindig ellenőrizze a gáz-markolat működését. A gázbovdent a karbantartási táblázatban megadott időközönként meg kell kenni.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU43641

Az első és hátsó fékkarok ke- nése

Első fékkar

Az első és a hátsó fékkarok tengelypontjait a karbantartási táblázatban megadott időközönként meg kell kenni.

Ajánlott kenőanyagok:

Első fékkar:

szilikonzsír

Hátsó fékkar:

lítiumszappan-bázisú zsír

YAU23192

A középső támasz ellenőrzése és kenése

Elindulás előtt mindig ellenőrizze a középső támasz működését, és amennyiben szükséges, kenje meg a tengelyeket, illetve az egymáson elmozduló fém alkatrészeket.

YWA11301

VIGYÁZAT

Ha a középső támasz nem mozog egyenletesen, ellenőriztesse vagy javíttassa meg valamelyik Yamaha szervizben. Máskülönben a középső támasz leérhet a talajra, és a vezető figyelmét elvonva a jármű irányíthatóságának elvesztését okozhatja.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

Ajánlott kenőanyag:

lítiumszappan-bázisú zsír

YAU23272

Az első villa ellenőrzése

Az első villa működését és állapotát a karbantartási táblázatban megadott időközönként ellenőrizni kell az alábbiak szerint.

Állapotellenőrzés

Ellenőrizze a belső csöveket, nincsenek-e rajtuk sérülések, repedések, és nem tapasztal-e szivárgást.

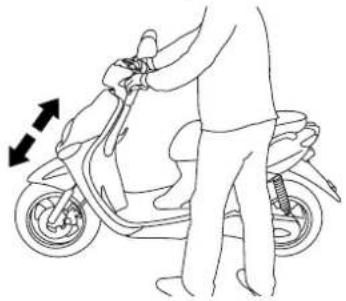

1. Miközben behúzza az első féket, néhány alkalommal nyomja le erősen a kormányt, és ellenőrizze, hogy az első villa simán rugózik-e.

Ha bármilyen sérülést talált az első villán vagy az nem működik egyenletesen, keresse fel valamelyik Yamaha szervizt.

Működésvizsgálat

1. A robogót állítsa sík talajra, és tartsa függőleges helyzetben. VIGYÁZATI A sérülések elkerülése érdekében támassza meg biztonságosan a járművet, nehogy feldöljön. [YWA10751]

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU45511

A kormányzás vizsgálata

A kopott vagy kilazult kormánycsapágyak balesetveszélyesek. Ezért a kormány mozgását a karbantartási táblázatban megadott időközönként ellenőrizni kell az alábbiak szerint.

1. Állítsa a járművet a középső támaszra. VIGYÁZAT! A sérülések elkerülése érdekében támassza meg biztonságosan a járművet, nehogy feldöljön. [YWA10751]
2. Fogja meg a villaszárak alsó végét, és próbálja őket előre-hátra mozgatni. Ha holtjátékot érez, ellenőriztesse vagy javíttassa meg a járművet valamelyik Yamaha szervizben.

A kerékcsapágyak ellenőrzése

Az első és hátsó kerék csapágyait a karbantartási táblázatban megadott időközönként ellenőriznie kell. Ha a kerekek lazák vagy nem forognak egyenletesen, ellenőriztesse vagy javíttassa meg a kerékcsapágyakat valamelyik Yamaha szervizben.

EAUM1403

Akkumulátor

1. Akkumulátor
2. Az akkumulátor levegőző tömlöje

Ha nem tartja megfelelően karban az akkumulátort, a csatlakozók gyorsan korrodálódnak, illetve az akkumulátor hamar lemerül. Elindulás előtt, valamint a karbantartási táblázatban megadott időközönként ellenőrizze az akkumulátorfolyadék szintjét, a csatlakozókat és a levegőzőcső elhelyezkedését.

Az akkumulátorfolyadék szintjének ellenőrzése

1. A robogót állítsa sík talajra, és tartsa függőleges helyzetben.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

MEGJEGYZES:

Ügyeljen rá, hogy a robogó függőlegesen álljon az akkumulátorfolyadék szintjének ellenőrzésekor.

1. Szerelje le az ülés alatti burkolatot. (Lásd a(z) 6-6. oldalt.)
2. Ellenőrizze az akkumulátorfolyadék szintjét.

1 2 FELSÖ SZINTJEL ALSÖ SZINTJEL

1. Maximális szint jele
2. Minimális szint jele

MEGJEGYZES:

A folyadékszintnek a maximális és minimális szintjelek között kell lennie.

1. Ha az akkumulátorfolyadék szintje a minimális szintjel alatt van, töltse fel a maximális szintjelig desztillált vízzel. FIGYELEM: Desztillált vizet hasz-

náljon, mert a csapvíz olyan ásványi anyagokat tartalmaz, amelyek károsítják az akkumulátort. [YCA10611] YWA10760

VIGYÁZAT

- Az akkumulátorban lévő akkumulátorfolyadék komoly égési sérüléseket okozó kénsavat tartalmaz, mérgező és veszélyes. Kerülje, hogy a bőrével, a ruhájával, a szemével érintkezzen. Védje a szemét, ha az akkumulátorral dolgozik. Ha mégis akkumulátorfolyadékkal érintkezik, a KÖVETKEZÖKET TEGYE:

• KÜLSÖLEG: öblítse le bö vízzel.
- B E L S ÖLEG: igyon sok vizet vagy tejet, és hívjon azonnal orvost.
- SZEMEK: öblítse vízzel 15 percig, és hívjon azonnal orvost.

- Az akkumulátorok robbanásveszélyes hidrogéngázt fejlesztenek. Nyílt láng és szikrák forrását tartsa távol az akkumulátortól, és ne dohányozzon a közelében. Ha zárt térben tölti az akkumulátort, szellőztessen.

- EZT, ÉS MINDEN MÁS AKKUMULÁTORT TARTSON TÁVOL GYERMEKEKTÓL.

1. Ellenőrizze, és szükség esetén húzza meg az akkumulátor csatlakozóit, illetve igazítsa meg a levegőzőtömlőt.

Az akkumulátor tárolása

1. Ha több mint egy hónapig nem használja a robogót, vegye ki az akkumulátort, és tárolja száraz, hűvös helyen. FIGYELEM: Az akkumulátor kiszerelése előtt fordítsa a gyújtáskapcsolót "OFF" helyzetbe, és először a negatív, ezt követően pedig a pozitív akkumulátorcsatlakozót vegye le. [YCA16302]
2. Ha több mint két hónapig tárolja az akkumulátort, legalább havonta ellenőrizze az akkumulátorfolyadék sűrűségét, és szükség esetén töltse fel teljesen az akkumulátort.
3. Visszahelyezés előtt töltse fel teljesen az akkumulátort.
4. Visszaszerelés után ellenőrizze, hogy a vezetékek megfelelően csatlakoznak az akkumulátor pólusaihoz, valamint a levegőzőcső megfelelően helyezkedik el, nem tömődött

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

el és nem sérült meg. FIGYELEM: Szerkezeti, valamint felszíni sérüléseket okozhat, ha a levegőző-cső nyílása a vázra irányul, s így az ki van téve az akkumulátorból származó folyadéknak vagy gáznak. [YCA10601]

ECAT1053

FIGYELEM:

• Az akkumulátort mindig feltöltött állapotban tárolja. Az akkumulátor visszafordíthatatlan károsodását eredményezheti, ha azt lemerült állapotban tárolja.
• Az akkumulátor beszerelése után 3 másodperces időközönként, három alkalommal kapcsolja "ON" állásból "OFF" állásba a gyújtás-kapcsolót az alapjárati fordulatszám vezérlő rendszerének beindításához.

Biztosítékcsere

A biztosítéktartó az ülés alatti burkolat mögött található. (Lásd a(z) 6-6. oldalt.) Ha valamelyik biztosíték kiolvad, az alábbi módon cserélje ki.

1. Fordítsa a kulcsot "OFF" helyzetbe, és feszültségmentesítse a robogó összes áramkörét.
2. Vegye ki a kiolvadt biztosítékot, majd helyezzen be egy előírt névleges áramú új biztosítékot. VIGYÁZAT! Az elektromos rendszer túlterhelésének és az esetleges tűzveszély elkerülése érdekében ne használjon az előírtnál nagyobb névleges áramú biztosítékot. [YWA15131]

YAU23503

Az előírt biztosíték: 15.0 A

1. Fordítsa a kulcsot "ON" helyzetbe és kapcsolja be az áramköröket. Ellenőrizze az eszközök működését.
2. Amennyiben a biztosíték a bekapcsoláskor ismét kiég, ellenőriztesse az elektromos rendszert valamelyik Yamaha szervizben.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

EAUS1402

Izzócsere a fényszóróban

Ha kiég a fényszóró-izzó, az alábbiakban leírt módon cserélje ki.

YCA10650

FIGYELEM:

Ügyeljen rá, nehogy az alábbi részek megsérüljenek:

●A fényszóró izzója

Az izzó beszennyeződésének elkerülése érdekében ne érintse meg az izzó búráját, mert ez károsan befolyásolja az izzó búrájának átlátszóságát, az izzó fényerejét és élettartamát. A fényszóró-izzón található szennyeződéseket és ujjlenyomatokat alaposan törölje le alkohollal vagy higítóval átitatott ronggyal.

●A fényszóró lencséje

Ne ragasszon színezett fóliát vagy matricákat a fényszóró lencséjére. Ne használjon az előírtnál nagyobb teljesítményű fényszóró-izzót.

1

1. A fényszóró izzója

YCA10670

FIGYELEM:

Javasoljuk, hogy ezt a müveletet valamelyik Yamaha szervizben végeztesse el.

1. Állítsa a robogót a középső támaszra.
2. Szerelje le a homlokburkolatot. (Lásd a(z) 6-6. oldalt.)
3. Vegye le a fényszóró csatlakozóját.

1. Burkolat
2. A fényszóró elektromos csatlakozója
3. Helyzetjelző lámpa vezetékének csatlakozója
4. Vegye le a fényszóró-izzó burkolatát.

1. A fényszóró-izzó burkolata

2. Akassza ki a fényszóróizzó foglala- tát, és vegye ki a kiégett izzót.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

1. A fényszóró-izzó foglalata

2. Helyezze be az új izzót, majd rögzít-se a foglalattal.

3. Helyezze vissza a fényszóró-izzó burkolatát.
4. Illessze vissza a fényszóró csatlakozóját.
5. Szerelje vissza a burkolatot.
6. Szükség esetén állítassá be a fényszórót valamelyik Yamaha szervizben.

Izzócsere az első irányjelzőben EAUT1261

EAUT1261

FIGYELEM:

YCA10670

Javasoljuk, hogy ezt a müveletet valamelyik Yamaha szervizben végeztesse el.

1. Állítsa a robogót a középső támaszra.
2. Szerelje le a homlokburkolatot. (Lásd a(z) 6-6. oldalt.)
3. Az óramutató járásával ellenkező irányba elfordítva vegye ki a foglala- tot, az izzóval együtt.

1. Az irányjelző izzójának foglalata

2. A kiégett izzó eltávolításához nyomja be az izzót, majd fordítsa el az óra-mutató járásával ellenkező irányba.

3. Helyezze be az új izzót a foglalatba, nyomja be, majd fordítsa el ütközésig az óramutató járásával megegyező irányba.

4. Az óramutató járásával megegyező irányba elforgatva rögzítse a foglala- tot.
5. Szerelje vissza a burkolatot.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU242B3

Az irányjelző izzójának vagy a hátsó/féklámpa izzójának cse-réje

1. A csavarok kicsavarását követően vegye le a lencsét.

1. Csavar
2. Hátsó/féklámpa lencséje / irányjelző lencséje

1. Hátsó/féklámpa izzója

1. Az irányjelző izzója

2. A kiégett izzó eltávolításához nyomja be az izzót, majd fordítsa el az óra-mutató járásával ellenkező irányba.

3. Helyezze be az új izzót a foglalatba, nyomja be, majd fordítsa el ütközésig az óramutató járásával megegyező irányba.
4. Helyezze vissza a lencsét, és csavarja vissza a csavarokat. FIGYELEM: Ne húzza túl a csavarokat, mert el-törhet a lencse. [YCA10681]

EAUS1151

Izzócsere a rendszám-megvilágító lámpában (modelltől függően)

1. A csavar kicsavarását követően vegye le a lencsét.

1. Csavar

2. A rendszám-megvilágító lámpa izzójának foglalata

3. Húzza ki a kiégett izzót.

4. Helyezze be az új izzót a foglalatba.
5. Helyezze vissza az irányjelző lencséjét, és csavarja vissza a csavart. FIGYELEM: Ne húzza túl a csavarokat, mert eltörhet a lencse.[YCA11191]

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

YAU45461

Izzócsere a helyzetjelző lámpában (modelltől függően)

Ha valamelyik helyzetjelző izzója kiég, az alábbiakban leírt módon cserélje ki.

1. Állítsa a járművet a középső támaszra.
2. Szerelje le a homlokburkolatot. (Lásd a(z) 6-6. oldalt.)
3. Húzza ki a helyzetjelző foglalatát az izzóval együtt.

1. A helyzetjelző izzójának foglalata
2. Húzza ki a kiégett izzót.

1. Helyzetjelző izzó

2. Helyezze be az új izzót a foglalatba.

3. Helyezze vissza a foglalatot a helyzetjelző lámpába.
4. Szerelje vissza a burkolatot.

YAU258B1

Hibakeresés

Bár a Yamaha robogókat szigorú ellenőrzésnek vetik alá, mielőtt kikerülnek a gyárból, hibák mégis előfordulhatnak a használat során. Az üzemanyag-ellátó rendszer, a gyújtórendszer vagy a sűrítés hibája rossz indíthatóságot és gyenge teljesítményt idézhet elő.

A hibakereső táblázat ezeknek a rendszereknek a gyors és egyszerű ellenőrzését teszi lehetővé. Ha bármilyen javítás válik szükségessé, vigye el a robogót valamelyik Yamaha szervizbe. A szervizek képzett dolgozói rendelkeznek a robogók megfelelő javításához szükséges szerszámokkal, szakmai ismeretekkel és tudással.

Csak eredeti Yamaha cserealkatrészeket építtessen be. Az utángyártott alkatrészek csak külsőleg hasonlítanak a Yamaha alkatrészekre, sokszor gyengébb minőségűek. Következésképpen rövidebb az élettartamuk, és drága javítási költségeket vonhatnak maguk után.

YWA15141

VIGYÁZAT

Miközben az üzemanyag-ellátó rendszert ellenőrzi, ügyeljen rá, hogy a közelben ne legyen nyílt láng vagy szik-

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

ra, beleértve a vízmelegítők vagy fütőberendezések örlángját is. Az üzemanyag meggyulladhat vagy felrobbanhat, és súlyos sérülést vagy anyagi kárt okozhat.

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

Hibakereső táblázat

YAU42701

Indítási problémák és csökkent motorteljesítmény

1. Üzemanyag

2. Kompresszió

3. Gyújtás

4. Akkumulátor

IDŐSZAKOS KARBANTARTÁSOK ÉS BEÁLLÍTÁSOK

A motor túlmelegedése

EWAT1040

VIGYÁZAT

• Ne távolítsa el a hűtősapkát, ha a motor és a hűtő forró. Nagynyomású forró folyadék és gőz csaphat ki a hűtőből, amely komoly sérüléseket okozhat. Várjon, míg a motor lehül.
• Helyezzen egy vastag rongyot, például törölközöt a hütősapkára, majd lassan forgassa el a hütősapkát az óramutató járásával ellentétes irányba ütközésig, hogy a túlnyomás megszűnjön. Ha a sziszegő hang elhalkult, nyomja le a sapkát, csavarja tovább az óramutató járásával ellentétes irányba, majd vegye le.

MEGJEGYZES:

Ha nem kapható hűtőfolyadék, használjon csapvizet, de amint lehet, cserélje le az előírt hűtőfolyadékra.

A ROBOGÓ TISZTÍTÁSA ÉS TÁROLÁSA

YAU37833

Figyelmeztetés a matt festék- kel bevont részek ápolására

YCA15192

FIGYELEM:

Egyes modellek matt festékkel bevont részekkel vannak ellátva. Kérjen tanácsot valamelyik Yamaha-márkakereskedőtől, milyen termékeket használjon a jármű tisztításához.

Kefe, agresszív kémiai tisztítószerek vagy termékösszetevők tisztítás közben megkarcolhatják vagy károsíthatják ezeket a felületeket. A matt festékkkel bevont részekre viaszt se használjon.

YAU26092

Ápolás

A robogók nyitott felépítése látványossá teszi a járművet, ugyanakkor jobban ki is van téve az időjárásnak. A rozsda és a korrózió megtámadhatja a csúcsminőségű alkatrészeket is. A rozsdás kipufogócső egy autón nem látszik, de egy robogó megjelenését erőteljesen lerontja. A gyakori, megfelelő tisztítás és ápolás nemcsak a garancia feltétele, hanem széppé varázsolja a robogót, meghosszabbítja az élettartamát és megőrzi a jármű teljesítményét is.

Tisztítás előtt

1. Miután a motor lehült, húzzon egy nejlonzacskót a kipufogó végére.
2. Győződjön meg róla, hogy az összes kupak, burkolat és elektromos csatlakozó, beleértve a gyertyapipát is, megfelelően zárnak.
3. A különösen makacs szennyeződéseket, például a motorra égett olajat, lazítsa fel zsírtalanító oldattal és egy kefe segítségével, azonban ügyeljen rá, hogy ne kerüljön zsírtalanító a tömítésekre, szimeringekre és a kerékcsapágyakra. A zsírtalanítót és a szennyeződéseket öblítse le vízzel.

Tisztítás

YCA10781

FIGYELEM:

• Kerülje az erősen savas keréktisz-títókat, főleg küllős kerekeken. Ha ilyen termékeket használ a különösen szennyezett területeken, ne hagyja rajtuk az előírtnál hos-szabb ideig. Alaposan öblítse le vízzel, azonnal szárítsa fel a vizet, és kezelje a felületet korrózióvédő anyaggal.
  ●A helytelen tisztítás károsíthatja a burkolatokat, a szélvédőt, a fényszóró lencséjét, a műszerek előlapjait és más műanyag alkatrészeket. Csak puha, tiszta rongyot vagy szivacsot, enyhe tisztítószert és vizet használjon a műanyag alkatrészek tisztításához.
• Ne használjon agresszív kémiai szereket a műanyag alkatrészekhez. Ne használjon olyan rongyot vagy szivacsot, amely korábban agresszív polírozó-tisztító szerekkel, oldatokkal, hígítóval, benzinnel, gázolajjal, rozsdamaróval, korróziógátlóval, fékfolyadékkal, fagyálló folyadékkal vagy akkumulátorsavval érintkezett.

A ROBOGÓ TISZTÍTÁSA ÉS TÁROLÁSA

• Ne használjon nagynyomású mosót vagy gőzborotvát, mert a vizet bepréselhetik a nyílásokba, ami meghibásodáshoz vezethet az alábbi helyeken: a kerék, a lengőkar, a villa és a fékek tömítéseinél, az elektromos egységekben (csatlakozók, eszközök, kapcsolók és világítóberendezések), a levegőző és túlfolyó nyílásoknál.
• Szélvédővel felszerelt robogók esetén: ne használjon agresszív tisztítószereket vagy kemény szivacsot a szélvédő tisztításához, mert az bemattulhat vagy megkarcolódhat. A műanyagtisztító szerek bizonyos összetevői is megkarcolhatják a szélvédőt. Először próbálja ki a tisztítószert a szélvédő egy kevésbé látható részén. Ha a szélvédő karcos, mosás után használjon jó minőségű műanyagpolírozó szert.

Általános használat után

Puha, tiszta szivacs segítségével mossa le a szennyeződéseket meleg vízzel és enyhe tisztítóoldattal, majd alaposan öblítse le a robogót tiszta vízzel. A nehezen hozzáférhető helyek tisztításához használjon fogkefét vagy üvegmosó kefét. A makacs szennyeződéseket és a rovarnyomokat könnyebben eltávolíthatja, ha a mosás előtt néhány percre letakarja azokat egy vizes ronggyal.

Esőben, tengerparton és sózott utakon való motorozás után

Mivel a tengeri só és az utak sózásához használt fagymentesítő só vízzel együtt rendkívül korrozív, kövesse a következő utasításokat esőben, tengerparton és sózott utakon való motorozás után.

MEGJEGYZES:

A télen az utakra szórt só még tavasszal is megmarad.

1. Miután lehült a motor, mossa le a robogót hideg vízzel és enyhe tisztító- szerrel. FIGYELEM: Ne használjon meleg vizet, mert az erősíti a só korróziós hatását. [YCA10791]

2. A korrózió elkerülése érdekében fújja be a fém, krómozott és nikkelezett alkatrészeket korróziógátló spray-vel.

Tisztítás után

1. Törölje szárazra a robogót szarvasbőrrel vagy nedvszívó ronggyal.
2. A krómozott és az alumíniumból vagy rozsdamentes acélból készült alkatrészeket fényesítse ki. (A fényesítés során a rozsdamentes acélból készült kipufogórendszer hő okozta elszíneződése is eltüntethető.)
3. A korrózió elkerülése érdekében ajánlatos korróziógátló spray-vel befújni a fém-, valamint a krómozott és nikkelezett felületeket.
4. A mosás után megmaradt szennye-ződések eltávolítására jól használ-ható az univerzális olajspray.
5. A köfelverődések okozta kisebb sé- rüléseket javítsa ki javítófestékkel.
6. Kenje be a festett felületeket viasszal.
7. Tárolás vagy letakarás előtt szárítsa meg teljesen a robogót.

A ROBOGÓ TISZTÍTÁSA ÉS TÁROLÁSA

YWA10941

! VIGYÁZAT

A fékeken vagy a gumiabroncsokon lévő szennyeződések az irányíthatóság elveszítéséhez vezethetnek.

• Ne kerüljön olaj vagy viasz a fékekre, gumiabroncsokra. Ha szükséges, tisztítsa meg a féktárcsákat és a fékbetéteket közönséges féktárcsatisztítóval vagy acetonnal, valamint mossa le a gumiabroncsokat meleg vízzel és enyhe tisztítószerrel.
• Motorozás előtt próbálja ki a fékeket és a robogó kanyarodási tulajdonságait.

YCA10800

FIGYELEM:

• Az olajspray-t és a viaszt véko- nyan kenje fel és törölje le a feles- leget.
• Soha ne kenjen olajat vagy viaszt a gumi és műanyag alkatrészekre. Megfelelő ápolószerrel kezelje őket.
• Kerülje az agresszív polírozószerek használatát, mert azok meg-sérthetik a festéket.

MEGJEGYZES:

Ha tanácstalan, milyen ápolószert használjon, keresse fel valamelyik Yamaha márkakereskedőt.

YAU36561

Tárolás

Rövid távú

Tartsa a robogót száraz, hűvös helyen, amennyiben szükséges, használjon légáteresztő takarót a por ellen.

YCA10820

FIGYELEM:

●Ha a nedves robogót rosszul szellőző helyen vagy nem légáteresztő ponyva alatt tárolja, a nedvesség beszivároghat az alkatrészek közé, és rozsdásodást okozhat.
●A korrózió elkerülése érdekében ne tárolja a robogót nedves pincében, istállóban (az ammónia jelenléte miatt), illetve olyan helyen, ahol erős vegyszereket tárolnak.

Hosszú távú

Több hónapos tárolás előtt:

1. Kövesse az "Ápolás" című fejezetekben leírtakat.
2. Töltse tele az üzemanyagtartályt, és adjon hozzá stabilizáló adalékot (amennyiben lehetséges), hogy az üzemanyag minősége ne romoljon, illetve az üzemanyagtartály ne rozsdásodjon meg.

A ROBOGÓ TISZTÍTÁSA ÉS TÁROLÁSA

1. Hajtsa végre a következőket, hogy meggátolja többek között a henger és a dugattyúgyűrűk korrózióját.

a. Húzza le a gyertyapipát, és sze- relje ki a gyertyát.

b. A gyertyafuraton keresztül öntsön egy teáskanálnyi olajat a hengerbe.

c. Helyezze be a gyertyát a gyertyapipába, majd érintse a gyertyát a hengerfejhez, így az elektródák földelve lesznek. (A következő lépésben ez akadályozza meg a szikrázást.)

d. Forgassa át a motort néhányszor az indítómotorral. (Ez bevonja a henger falát olajjal.)

e. Húzza ki a gyertyát a gyertyapipából, csavarja vissza a hengerbe, majd illessze vissza a gyertyapipát. VIGYÁZAT! A károk és sérülések elkerülése érdekében a gyertyák elektródáit földelje le, mielőtt átforgatná a motort.

[YWA10951]

1. Kenje meg a bovdeneket, a karok, pedálok és az oldaltámasz tengelyeit.

2. Ellenőrizze, és szükség esetén állítsa be a guminyomást, majd emelővel emelje meg a robogót annyira, hogy

mindkét kereke felemelkedjen a talajról. Ha nincs lehetőség a robogó megemelésére, akkor havonta fordítson kicsit a kerekeken, hogy ne deformálódjanak el a gumiabroncsok.

1. Helyezzen a kipufogó végére egy nejlonzacskót, hogy a pára ne juthasson be.

2. Szerelje ki az akkumulátort, és töltse fel teljesen. Tárolja hűvös, száraz helyen, és töltse fel havonta egyszer. Ne tárolja az akkumulátort túl hideg, vagy túl meleg helyen (0 °C (30 °F) alatt vagy 30 °C (90 °F) felett). Az akkumulátor tárolásával kapcsolatban lásd még a(z) 6-23. oldalt.

MEGJEGYZES:

Tárolás előtt végezzen el minden szükséges javítást.

MÜSZAKI ADATOK

Méretek:

Teljes hossz: 1840 mm (72.4 in)

Teljes szélesség: 770 mm (30.3 in)

Teljes magasság: 1245 mm (49.0 in)

Ülésmagasság: 790 mm (31.1 in)

Tengelytávolság: 1275 mm (50.2 in)

Hasmagasság: 142 mm (5.59 in)

Minimális fordulási sugár: 3880 mm (152.8 in)

Önsúly:

olajjal és üzemanyaggal feltöltve: 95.1 kg (210 lb)

Motor:

Motorúpus: folyadékhűtéses, négyütemű, SOHC

Hengerelrendezés: előrehajló egyhengeres

Kompresszióviszony: 12.00 : 1

Indítórendszer: önindító és berúgókar

Kenési rendszer: karterolajozás

Motorolaj:

Típus: SAE 10W30, SAE 10W40, SAE 15W40 SAE 20W40, SAE 20W50

-20 -10 0 10 20 30 40 50°C SAE 10W-30 SAE 10W-40 SAE 15W-40 SAE 20W-40 SAE 20W-50

Az ajánlott motorolaj besorolása: API specifikáció: SG vagy jobb minőségű, JASO: MA Időszakos olajcsere-mennyiség: 0.78 L (0.82 US qt, 0.69 Imp.qt)

Véghajtóműolaj:

Típus: SAE 10W-30 típusú SE motorolaj Mennyiség: 0.10 L (0.11 US qt, 0.09 Imp.qt)

Hütörendszer:

A tágulási tartály térfogata (a maximális szint jeléig): 0.26 L (0.27 US qt, 0.23 Imp.qt) Hűtőtérfogat (csövekkel együtt): 0.52 L (0.55 US qt, 0.46 Imp.qt)

Levegőszűrő:

Levegőszűrő-betét: nedves betétes

Üzemanyag:

Ajánlott üzemanyag: kizárólag ólommentes normálbenzin Az üzemanyagtartály térfogata: 5.3 L (1.40 US gal, 1.17 Imp.gal) Tartalék-üzemanyag térfogata: 0.9 L (0.24 US gal, 0.20 Imp.gal)

Fojtószelepház:

Típus/mennyiség: 3B31 00(SE AC19-1) / 1 Gyártó: MIKUNI

Gyújtógyertyák:

Gyártó/modell: NGK/CR7E Szikraköz: 0.7–0.8 mm (0.028–0.031 in)

Tengelykapcsoló:

Tengelykapcsoló úpusa: száraz, centrifugális, automata

Sebességváltó:

Primer áttételi rendszer: ferde fogazású fogaskerék

Primer áttétel: 52/13 (4)

Végáttételi rendszer: ferde fogazású fogaskerék

Végáttétel: 44/12 (3.667)

A váltó típusa: ékszíj, automata

Működtetés:

centrifugális automata típusú

Váz:

Váztípus:

Acélcső váz

Villaszög:

26.50°

Utánfutás:

92.6 mm (3.65 in)

Első gumiabroncs:

Típus:

tömlő nélküli

Méret:

120/70-12 M/C 51L

Gyártó/modell:

VEE RUBBER

Gyártó/modell:

CONTINENTAL / ZIPPY 1

Gyártó/modell:

PIRELLI / SL26

Hátsó gumiabroncs:

Típus:

tömlő nélküli

Méret:

130/70-12 56L

Gyártó/modell:

VEE RUBBER

Gyártó/modell:

CONTINENTAL / ZIPPY 1

Gyártó/modell:

PIRELLI / SL26

Terhelés:

Maximális terhelhetőség:

160 kg (353 lb)

(a vezető, az utas, a csomagok és a

kiegészítők összsúlya)

Guminyomás (hideg állapotban mérve):

Terhelés:

0–90 kg (0–198 lb)

Első kerék:

175 kPa (1.75 kgf/cm², 25 psi, 1.75 bar)

Hátsó kerék:

200 kPa (2.00 kgf/cm², 29 psi, 2.00 bar)

Terhelés:

Ajánlott fékfolyadék:

DOT 4

Hátsó fék:

Típus:

dobfék

Müködtetés:

balkezes működtetés

Első felfüggesztés:

Típus:

teleszkópos villa

Rugó/lengéscsillapító típusa:

tekercsrugó/olajcsillapítás

Rugóút:

70.0 mm (2.76 in)

Hátsó felfüggesztés:

Típus:

lengötengelyes felfüggesztés

Rugó/lengéscsillapító típusa:

tekercsrugó/olajcsillapítás

Rugóút:

60.0 mm (2.36 in)

Elektromos rendszer:

Gyújtásrendszer:

TCI

Töltörendszer:

AC elektromágneses

Akkumulátor:

Modell:

GS CB5L-B

Feszültség, kapacitás:

12 V, 5.0 Ah

Fényszóró:

Izzó típusa:

halogénizzó

MÜSZAKI ADATOK

Izzó feszültsége, teljesítménye × darabszáma:

Fényszóró:

12 V, 35 W/35.0 W × 1

Hátsó/féklámpa:

Első irányjelző lámpa:

12 V, 10.0 W × 2

Hátsó irányjelző lámpa:

12 V, 10.0 W × 2

Rendszám-megvilágító lámpa:

12 V, 5.0 W × 1

Müszermegvilágító lámpa:

LED (kék)

A távolsági fény visszajelző lámpája:

LED

Az irányjelző visszajelző lámpája:

LED

Az üzemanyagszint figyelmeztető lámpája:

LED

A hűtőfolyadék túlmelegedésére

figyelmeztető lámpa:

LED

Motorhibára figyelmeztető lámpa:

LED

Biztosítékok:

Főbiztosíték:

15.0 A

A TERMÉK AZONOSÍTÁSA

YAU26351

Azonosító számok

Jegyezze fel a kulcs azonosító számát, a vázszámot és a modellazonosító címke információit a lenti üresen hagyott helyekre, arra az esetre, ha alkatrészt kívánna rendelni valamelyik Yamaha márkakereskedőtől, illetve ha a járművet ellopnák. A KULCS AZONOSÍTÓ SZÁMA:

A kulcs azonosító száma

1. A kulcs azonosító száma

A kulcs azonosítószáma a kulcskarikán lévő fémlapkába ütve található. Jegyezze fel ezt a számot az üres helyre, mely új kulcs rendelésekor emlékeztetőül szolgálhat.

Vázszám

YAU26410

A vázszám a vázba ütve található.

MEGJEGYZES:

A vázszámot a jármű azonosítására használják, valamint a helyi hatósági szervek is kérhetik a jármű regisztrációja során.

A TERMÉK AZONOSÍTÁSA

YAU26490

Modellcímke

A modellcímkét az ülés aljára ragasztották. (Lásd a(z) 3-10. oldalt.) Jegyezze fel a rajta található adatokat az üres helyre. Ezekre az adatokra akkor lesz szüksége, ha pótalkatrészt rendel valamelyik Yamahamárkakereskedőtől.

TÁRGYMUTATÓ

A

A hütöfolyadék túlmelegedésére figyelmeztető lámpa 3-2

A jármű részei.... 2-1

Akkumulátor.... 6-23

A kormányon elhelyezett kapcsolók ..... 3-6

A kulcs azonosító száma.... 9-1

A motor beindítása 5-1

A motor bejáratása 5-4

A távolsági fény visszajelző lámpája ..... 3-2

Az irányjelző visszajelző lámpája ...... 3-2

Azonosító számok 9-1

Az üzemanyagszint figyelmeztető lámpája.... 3-2

Az üzemanyagtartály szellőző-túlfolyó tömlője.... 3-9

Á

Ápolás.... 7-1

B

Berúgókar 3-10

Biztonsági információk.... 1-1

Biztosíték, csere 6-25

Bovdenek, ellenőrzés és kenés...... 6-20

Burkolatok, le- és felszerelés.... 6-6

C

Csomagakasztó.... 3-11

E

Elindulás 5-2

Első fékkar holtjátéka, ellenőrzés ...... 6-17

Első villa, ellenőrzés....6-22

F

Fékbetétek és fékpofák, ellenőrzés ..... 6-18

Fékezés.... 5-3

Fékfolyadék, csere 6-20

Fékfolyadékszint, ellenőrzés .....6-19

Fékkar, első....3-6

Fékkar, hátsó 3-7

Fékkarok, kenés....6-21

Fényszóró-izzó, csere ......6-26

Fényváltó kapcsoló 3-6

Figyelmeztetés a matt festékkel bevont részek ápolására....7-1

G

Gázbovden holtjátéka, beállítás ......6-14

Gázmarkolat és gázbovden, ellenőrzés és kenés ......6-20

Gumiabroncsok 6-15

Gy

Gyorsítás és lassítás....5-2

Gyújtáskapcsoló/kormányzár ......3-1

Gyújtógyertya, ellenőrzés....6-7

H

Használat előtti ellenőrzési lista....4-2

Hátsó fékkar holtjátéka, beállítás ......6-17

Helyzetjelző, izzócsere....6-29

Hibakeresés 6-29

Hibakereső táblázat ......6-31

Hütöfolyadék 6-12

|

Időszakos karbantartási és kenési táblázat 6-2

Inditógomb 3-6

Irányjelző izzója (első), csere......6-27

Irányjelző-kapcsoló 3-6

Irányjelző vagy hátsó/féklámpa izzója, csere ......6-28

K

Katalizátor.... 3-9

Kerekek....6-17

Kerékcsapágyak, ellenőrzés.... 6-23

Kormány mozgása, ellenőrzés .....6-23

Középső támasz, ellenőrzés és kenés.... 6-21 Kürt .... 3-6

L

Levegőszűrő-betét, csere 6-13

M

Modellcímke.... 9-2

Motorhibára figyelmeztető lámpa.... 3-3

Motorolaj 6-8

Müszaki adatok.... 8-1

ó

Óvintézkedések 1-5

P

Parkolás.... 5-4

R

Rendszám-megvilágító lámpa izzója, csere....6-28

Sz

Szelephézag beállítása.... 6-14

T

Tanksapka 3-7 Tárolás 7-3

Tárolórekesz.... 3-11

Többfunkciós kijelző 3-3

ü

Ülés....3-10

Üzemanyag.... 3-7

Üzemanyag-fogyasztás, tanácsok a csökkentéshez 5-3

TÁRGYMUTATÓ

v

Vázszám 9-1

Véghajtóműolaj 6-11

Visszajelző és figyelmeztető lámpák......3-2

YAMAHA

YAMAHA MOTOR ESPAÑA, S.A.

PRINTED IN THE NETHERLANDS

2008.08
