Üdvözöljük a Yamaha motorkerékpárok világában!

Mint egy VP250 tulajdonosa, Ön is élvezheti a legújabb technológiának és a Yamaha csúcsminőségű termékek tervezésében és gyártásában szerzett rendkívül nagy tapasztalatának előnyeit, mely a megbízhatóságnak köszönhetően jó hírnevet szerzett a gyárnak.

Kérjük, olvassa el figyelmesen ezt az útmutatót, hogy élvezhesse a VP250 minden előnyét. A kezelési útmutató nemcsak a robogó használatáról, karbantartásáról és ellenőrzéséről ad felvilágosítást, hanem arról is, hogyan kerülheti el saját maga és mások sérüléseit.

Az útmutatóban található tanácsok segítségével a lehető legjobb állapotban tarthatja robogóját. Ha bármilyen további kérdése lenne, keresse fel Yamaha-márkakereskedőjét.

Biztonságos és élvezetes motorozást kíván Önnek a Yamaha csapata. Ne feledje, mindig a biztonság legyen az első!

FONTOS INFORMÁCIÓK A KEZELÉSI ÚTMUTATÓBAN

YAU34111

A különösen fontos információk a következő módon kiemelve olvashatók:

	A biztonsági figyelmeztető szimbólum a következő jelentésekkel bír: FIGYELEM! LEGYEN ÓVATÓS! A BIZTONSÁGÁRÓL VAN SZÓ!
	Ha elmulasztja betartani a VIGYÁZAT felirat alatt olvasottakat, az a vezető, a közelben álló, vagy a robogó javítását, ellenőrzését végző személy sérüléséhez, akár halálához vezethet.
FIGYELEM:	A FIGYELEM felirat alatt olvasottak betartásával elkerülhető a robogó károsodása.
MEGJEGYZÉS:	A MEGJEGYZÉS felirat alatt a folyamatok megértését és megkönnyítését segítő információk olvashatók.

MEGJEGYZES:

• Ezt az útmutatót a robogó tartozékának kell tekinteni, és a robogó eladása esetén át kell adni az új tulajdonosnak.
• A Yamaha cég folyamatosan fejleszti termékeinek megjelenését és minőségét. Ezért, bár ez az útmutató a nyomtatás idején elérhető legfrissebb információkat tartalmazza, elképzelhető, hogy különbségek találhatók az itt leírtak és az Ön robogója között. Ha az útmutatóval kapcsolatban bármilyen kérdése lenne, keresse fel valamelyik Yamaha-márkakereskedőt.

YWA12410

VIGYÁZAT

A ROBOGÓ HASZNÁLATA ELŐTT OLVASSA VÉGIG FIGYELMESEN EZT A KÉZIKÖNYVET.

^* A termékek és a műszaki adatok értesítés nélküli megváltoztatásának joga fenntartva.

FONTOS INFORMÁCIÓK A KEZELÉSI ÚTMUTATÓBAN

YAUM1010

VP250

KEZELÉSI ÚTMUTATÓ

Első kiadás, 2007. január

Minden jog fenntartva

A MBK INDUSTRIE

írásos beleegyezése nélkül

mindennemű sokszorosítás és

felhasználás tilos.

Hollandiában nyomtatva.

TARTALOMJEGYZÉK

BIZTONSÁGI INFORMÁCIÓK .....1-1 További óvintézkedések ..... 1-4

LEÍRÁS 2-1 Bal oldali nézet 2-1 Jobb oldali nézet 2-2 Kezelőszervek 2-3

MÜSZEREK ÉS KEZELŐSZERVEK ......3-1 Gyújtáskapcsoló/kormányzár ......3-1

Visszajelző és figyelmeztető lámpák 3-2

Sebességmérő 3-2

Üzemanyagszint-mérő 3-3

Hűtőfolyadék-hőmérő ......3-3

Többfunkciós kijelző ....3-3

A kormányon elhelyezett kapcsolók 3-6

Első fékkar ....3-7

Hátsó fékkar ....3-8

Tanksapka 3-8

Üzemanyag 3-8

Katalizátor 3-9

Ülés 3-10

Tárolórekesz 3-10

Tárolórekesz 3-11

A hátsó lengéscsillapítók beállítása 3-12

Csomagakasztó 3-12

Oldaltámasz 3-13

Gyújtásmegszakító rendszer .....3-13

HASZNÁLAT ELÖTTI ELLENŐRZÉSEK......4-1 Használat előtti ellenőrzési lista ...... 4-2

A ROBOGÓ HASZNÁLATA....5-1 A motor beindítása....5-1 Elindulás....5-2 Gyorsítás és lassítás....5-2 Fékezés....5-2 Ötletek az üzemanyag-fogyasztás csökkentésére....5-3 A motor bejáratása....5-3 Parkolás....5-4

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK....6-1 Szerszámkészlet ....6-1 Időszakos karbantartási és kenési táblázat ....6-2

A burkolatok, panelek le- és felszerelése 6-5

A gyújtógyertya ellenőrzése ......6-6

Motorolaj 6-7

Véghajtóműolaj 6-9

Hűtőfolyadék 6-10

A levegőszűrő és az ékszíjház levegőszűrő-betétje ......6-11

A gázbowden holtjátékának beállítása 6-12

Szelephézag ....6-13 Gumiabroncsok ....6-13 Öntött kerekek ....6-15 Az első és hátsó fékkar holtjátéka ....6-15 Az első és hátsó fékbetétek ellenőrzése ....6-16 A fékfolyadék szintjének ellenőrzése ....6-16 A fékfolyadék cseréje ....6-17 A bowdenek ellenőrzése és kenése ....6-18 A gázmarkolat és a gázbowden ellenőrzése, kenése ....6-18 Az első és hátsó fékkarok kenése ....6-18 A középső támasz és az oldaltámasz ellenőrzése, kenése ....6-19 Az első villa ellenőrzése ....6-19 A kormányzás vizsgálata ....6-20 A kerékcsapágyak ellenőrzése ....6-21 Akkumulátor ....6-21 Biztosítékcsere ....6-22 Izzócsere a fényszóróban ....6-23 Izzócsere az első irányjelzőben ....6-25 A hátsó/féklámpa vagy a hátsó irányjelző izzójának cseréje ....6-26 Izzócsere a rendszám-megvilágító lámpában ....6-27 Izzócsere a helyzetjelzőkben ....6-27 Hibakeresés ....6-27

TARTALOMJEGYZÉK

Hibakereső táblázat 6-28

A ROBOGÓ TISZTÍTÁSA ÉS

TÁROLÁSA 7-1

Ápolás 7-1

Tárolás 7-3

MÜSZAKI ADATÓK 8-1

A TERMÉK AZONOSÍTÁSA.... 9-1

Azonosító számok 9-1

BIZTONSÁGI INFORMÁCIÓK

YAU10261

A ROBOGÓK EGY NYOMON HALADÓ JÁRMÜVEK. BIZTONSÁGOS HASZNÁLATUKHOZ A MOTOROZÁSI TECHNIKÁK MEGFELELŐ ISMERETE, VALAMINT MOTOROZÁSI TAPASZTALAT SZÜKSÉGES. A ROBOGÓ VEZETŐJÉNEK AZ ALÁBBI FELTÉTELEKNEK KELL MEGFELELNIE.

●MEGFELELŐ FORRÁSOKBÓL ÁTFOGÓ ISMERETEKET KELL SZEREZNIE A MOTOROZÁS MINDEN ASPEKTUSÁRÓL.
- TANULMÁNYOZNIA KELL A KEZELÉSI ÚTMUTATÓBAN SZEREPLŐ FIGYELMEZTETÉSEKET ÉS KARBANTARTÁSI UTASÍTÁSOKAT.
●HIVATALOS TANFOLYAMON EL KELL SAJÁTÍTANIA A HELYES ÉS BIZTONSÁGOS MOTOROZÁSI TECHNIKÁKAT.
- AMENNYIBEN A JÁRMŰ MŰSZAKI ÁLLAPOTA SZÜKSÉGESSÉ TESZI, EL KELL VÉGEZTETNIE A KEZELÉSI ÚTMUTATÓBAN SZEREPLŐ KARBANTARTÁSI MŰVELETEKET.

Biztonságos motorozás

• Használat előtt mindig ellenőrizze a járművet. Az alapos ellenőrzés megelőzheti a baleseteket.
  ●Ezt a robogót egy vezető és egy utas számára tervezték.
  ●A gépjárművek és robogók közötti balesetek nagy része azért következik be, mert az autó vezetője a forgalomban nem veszi észre a motorost. Számos balesetet okoztak már azok az autóvezetők, akik nem látták a motorost. Ezeket a baleseteket igen jó eséllyel elkerülheti, ha úgy motorozik, hogy az autósok jól láthassák.

Ezért:

• viseljen feltűnő színű felsőruházatot;
- fokozott figyelemmel közelítsen az útkereszteződésekhez, és elővigyázattal hajtson át rajtuk, mert ezek azok a helyek, ahol a motorvezetőket a leggyakrabban éri baleset;
- úgy motorozzon, hogy az autósok jól láthassák; ne tartózkodjon a másik járművezető látómezőjének holtterében.

●Sok balesetet szenvednek a gyakorlatlan vezetők. Számos esetben olyan vezetőket ér baleset, akiknek még vezetői engedélyük sincs.
- Legyen érvényes jogosítványa, és a robogót csak olyan személynek adja kölcsön, aki rendelkezik vezetői engedéllyel.
- Legyen tisztában a képességeivel és a korlátaival. Ha ezeknek megfelelően motorozik, könnyebben elkerülheti a baleseteket.
- Ajánlatos forgalommentes helyen használni a robogót mindaddig, amíg teljes mértékben meg nem szokja a járművet és annak kezelését.
- Számos baleset a motoros hibájából következik be. Tipikus hiba, hogy a motoros a TÚL NAGY SEBESSÉG vagy a túl kis bedőlés miatt túlságosan nagy ívben kanyarodik.
- Mindig az útviszonyoknak és a forgalomnak megfelelő sebességgel haladjon, és ne lépje túl a megengedett sebességet.

• Kanyarodási és sávváltási szándékát mindig jelezze. Ügyeljen rá, hogy a többi közlekedő jól láthassa.
  ●A vezető és az utas testtartása fontos a jármű megfelelő irányíthatósága szempontjából.
• A robogó irányíthatóságának megőrzése érdekében a vezető mindkét lába legyen a vezető számára kialakított lábtartón, mindkét keze a kormányon.
• Az utas két kézzel kapaszkodjon a vezetőbe vagy az ülésre szerelt kapaszkodóba, mindkét lába legyen az utas számára kialakított lábtartón.
• Csak úgy szállítson utast, ha az mindkét lábával biztonságosan meg tud támaszkodni a lábtartón.
• Soha ne motorozzon alkohol vagy kábítószer hatása alatt.
• Ezt a robogót közúti használatra tervezték. Ne használja terepen.

Védőfelszerelés

A legtöbb végzetes motoros balesetben a halál oka fejsérülés. A fejsérülések megelőzése vagy enyhítése érdekében legfontosabb, hogy viseljen bukósisakot.

●Mindig a hatósági szervek által jóváhagyott bukósisakot viseljen.
- Viseljen arcvédőt vagy szemüveget. A szemébe fújó szél csökkentheti a látóképességet, így később veheti észre a veszélyt.
- A horzsolások, zúzott sebek elkerülése vagy enyhítése érdekében viseljen dzsekit, erős cipőt, nadrágot, kesztyűt stb.
●Soha ne viseljen laza ruházatot, mely beakadhat a kezelőszervekbe vagy a kerekekbe, és így sérülést, balesetet okozhat.
●Használat közben, illetve közvetlenül utána ne nyúljon a motorhoz vagy a kipufogóhoz. Ezek az alkatrészek igen forrók, és égési sérüléseket okozhatnak. Mindig olyan védőruházatot viseljen, mely takarja a karját, a lábát és a bokáját.
●A fenti óvintézkedések az utasra is vonatkoznak.

Változtatások a robogón

A Yamaha által jóvá nem hagyott változtatások vagy az eredeti felszerelések eltávolítása következtében a robogó biztonságossága csökkenhet, ami különböző sérülésekhez vezethet. Előfordulhat, hogy az átalakítás jogi akadályba is ütközik.

Csomagok szállítása és kiegészítők felszerelése

A csomagok és a kiegészítők hátrányosan befolyásolhatják a robogó stabilitását és irányíthatóságát, ha megváltozik a jármű súlyelosztása. A balesetveszély elkerülése érdekében elővigyázattal szállítson csomagokat és körültekintéssel szereljen fel kiegészítőket a robogóra. Óvatosan használjon olyan robogót, amelyre kiegészítőket szereltek, valamint elővigyázattal szállítson csomagokat. Kiegészítők használatakor vagy csomagok szállításakor tartsa be az alábbi utasításokat:

Csomagok szállítása

A vezető, az utas, a csomagok és a kiegészítók együttes súlya nem haladhatja meg a robogó maximális terhelhetőségét.

Maximális terhelhetőség: 185 kg (408 lb)

BIZTONSÁGI INFORMÁCIÓK

A robogó terhelésekor ügyeljen a következőkre:

●A lehető legkisebb súlyú csomaggal és kiegészítővel terhelje a robogót, és ezek a lehető legközelebb legyenek a járműhöz. A kiegyensúlyozatlanság és az instabilitás elkerülése érdekében ügyeljen rá, hogy a csomagokat egyenletesen ossza el a robogó két oldala között.
●Ha a csomag megcsúszik, hirtelen megváltozhat a robogó egyensúlya. Elindulás előtt ellenőrizze, hogy megfelelően rögzítette-e a kiegészítőket és a csomagokat a robogóhoz. Gyakran ellenőrizze a kiegészítők és a csomagok rögzítését.
- Soha ne rögzítsen nagy és nehéz tárgyakat a kormányhoz, az első villához vagy az első sárvédőhöz. Ezek a tárgyak bizonytalanná tehetik a kormányzást, és lassíthatják a kormányzási reakciót.

Kiegészítők

Az eredeti Yamaha-kiegészítőket kifejezetten ehhez a robogóhoz tervezték. Mivel a Yamaha cégnek nem áll módjában tesztelni a kereskedelemben kapható, más gyártótól származó kiegészítőket, a tulajdonos felelőssége ezek közül a megfelelő eszközök kiválasztása, felszerelése és használata. A kiegészítők kiválasztását és felszerelését nagy körültekintéssel végezze.

A felszerelések rögzítésénél ügyeljen az alábbiakra, valamint vegye figyelembe a "Csomagok szállítása" pontban leírtakat is.

●Soha ne szereljen fel olyan kiegészítőket és ne szállítson olyan terheket, amelyek lerontanák a robogó teljesítményét. Használat előtt vizsgálja meg a kiegészítőt, és győződjön meg róla, hogy az semmilyen módon nem csökkenti a hasmagasságot, valamint kanyarodás közben a jármű földtől mért távolságát, továbbá nem korlátozza a rugóutat, a kormányzási szöget vagy bármely kezelőszerv mozgását, és nem takar el világító- vagy fényvisszaverő berendezést.

- A kormányra vagy az első villára rögzített kiegészítők az egyenlötlen súlyelosztás vagy a légellenállás megváltozása miatt instabilitást okozhatnak. Ha mégis a kormányra vagy az első villára szerel fel kiegészítőt, minél kevesebb és a lehető legkönnyebb kiegészítőket válassza.

- A nagyméretű kiegészítők légellenállása jelentősen befolyásolhatja a robogó

stabilitását. A szél megpróbálhatja megemelni a robogót, vagy oldalszél esetén instabillá válhat a jármű. Ezek a kiegészítők nagy járművek előzésekor is problémát okozhatnak, illetve amikor nagyobb méretű jármű előzi meg a robogót.

- Bizonyos kiegész megváltoztathatják a vezető testhelyzetét. Ez csökkenti mozgásának szabadságát, így korlátozhatja a jármű irányíthatóságát, ezért az ilyen kiegészítők felszerelése nem javasolt.

- Elektromos kiegészítők felszerelését körültekintéssel végezze. Ha az elektromos kiegészítők energiafelvétele meghaladja a robogó elektromos rendszerének kapacitását, elektromos hiba léphet fel, aminek hatására a motor leállhat vagy a világítás megszűnhet, ezzel veszélyes helyzetet előidézve.

Benzin és kipufogógáz

●A BENZIN RENDKÍVÜL TÜZVESZÉLYES:
- Tankolás előtt mindig állítsa le a motort.

• Ügyeljen arra, hogy tankolás közben ne folyjon benzin a motorra vagy a kipufogóra.
• Soha ne tankoljon dohányzás közben vagy nyílt láng közelében.

●Soha ne indítsa be, és ne járassa a motort zárt térben. A kipufogógázok mérgezőek, és rövid időn belül eszméletvesztést, majd halált okoznak. A motort mindig jól szellőző helyen járassa.

●Mielőtt őrizetlenül hagyná a robogót, mindig állítsa le a motort és vegye ki a kulcsot a gyújtáskapcsolóból. Parkoláskor ügyeljen a következőkre:

• a motor és a kipufogó átforrósodhat, ezért olyan helyen parkoljon, ahol a gyalogosok vagy a gyerekek feltehetően nem érnek a forró részekhez;
• ne parkoljon lejtón vagy puha talajon, mert a robogó feldölhet;
• ne parkoljon gyújtó hatású hőforrás (pl. fűtőtest, nyílt láng stb.) közelében, mert a robogó tüzet foghat.

●Ha véletlenül benzint nyelt, nagy mennyiségű benzingőzt lélegzett be vagy benzin került a szemébe,

forduljon azonnal orvoshoz. Ha benzin folyt a bőrére vagy a ruházatára, azonnal mossa le szappanos vízzel, és öltözzön át.

YAU10371

További óvintézkedések

●Jól látható módon jelezze kanyarodási szándékát.
●Nedves úton fokozottan nehéz lehet lefékezni a járművet. Ne fékezzen erősen, mert a jármű megcsúszhat. Óvatosan húzza be a fékeket, amikor nedves útfelületen áll meg.
- Kanyarodás elött lassítson. Kanyarodás után finoman gyorsítson.
-Óvatosan haladjon el parkoló járművek mellett. Előfordulhat, hogy az autó vezetője nem látja Önt, és kinyitja a jármű ajtaját.
- A vasúti átkelők, villamossínek, az útjavításoknál lefektetett vaslemezek és az aknafedelek nedvesen fokozottan csúszásveszélyesek. Lassítson és legyen körültekintő, amikor áthalad rajtuk. Tartsa függőleges helyzetben a robogót, máskülönben kicsúszhat Ön alól.
●A robogó mosása során a fékbetétek nedvessé válhatnak. Ha lemosta a robogót, ellenőrizze a fékeket, mielőtt útnak indulna.

BIZTONSÁGI INFORMÁCIÓK

●Mindig viseljen bukósisakot, kesztyűt, hosszú nadrágot (melynek szűk a szára, hogy ne lobogjon), valamint feltűnő színű dzsekit.
- Ne szállítson túl sok csomagot a robogón. A túlterhelt robogó instabil.

Bal oldali nézet

YAU10410

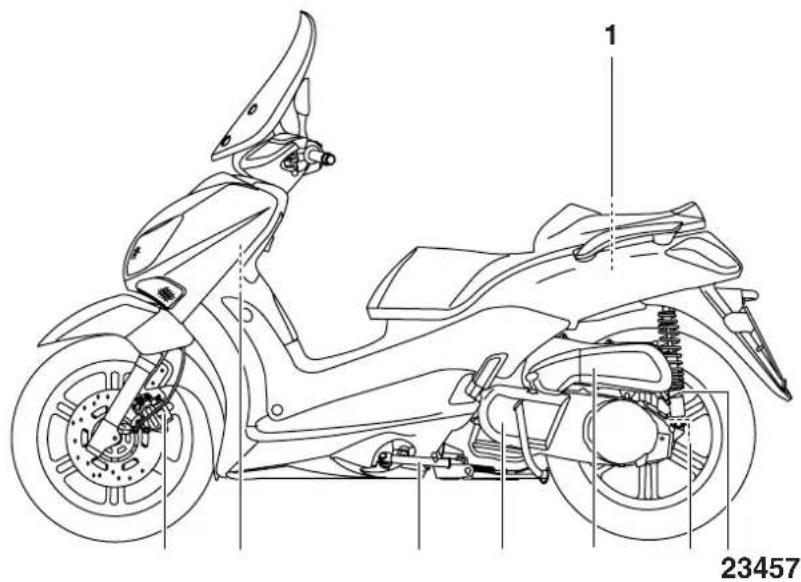

1 23457

1. Hátsó tárolórekesz (3-11. oldal)
2. A lengéscsillapító rugójának előfeszítettségét állító gyűrű (3-12. oldal)
3. A véghajtómüolaj betöltőnyílásának zárósapkája (6-9. oldal)
4. Levegőszűrő (6-11. oldal)
5. Az ékszíjház levegőszűrő-betétje (6-11. oldal)
6. Oldaltámasz (3-13, 6-19. oldal)
7. Hütőfolyadékszint-ellenőrző ablak (6-10. oldal)
8. Első fékbetétek (6-16. oldal)

Jobb oldali nézet

YAU10420

21 8 7 6 5 3

4

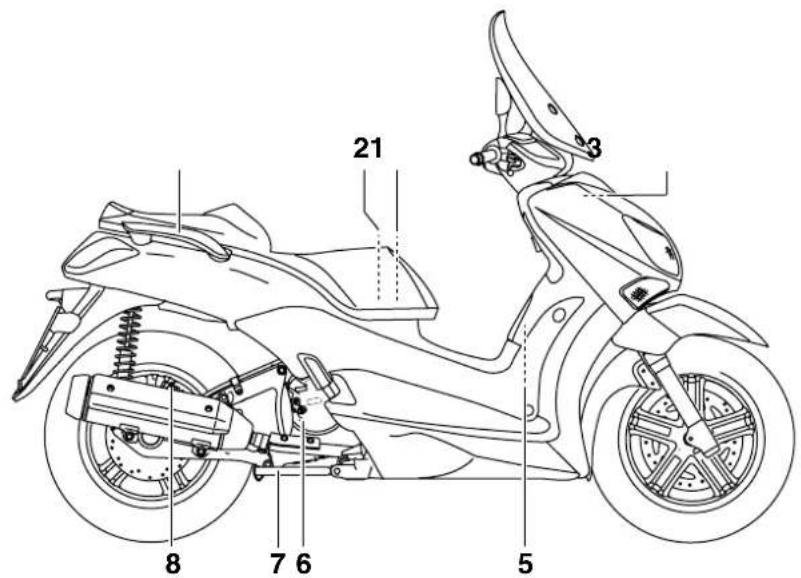

1. Kapaszkodó (5-2. oldal)
2. Főbiztosíték/biztosítékdoboz (6-22. oldal)
3. Akkumulátor (6-21. oldal)
4. A hütöfolyadék tágulási tartályának kupakja (6-10. oldal)
5. Tanksapka (3-8. oldal)
6. A motorolaj-betöltőnyílás zárósapkája (6-7. oldal)
7. Középső támasz (6-19. oldal)
8. Hátsó fékbetétek (6-16. oldal)

Kezelőszervek

YAU10430

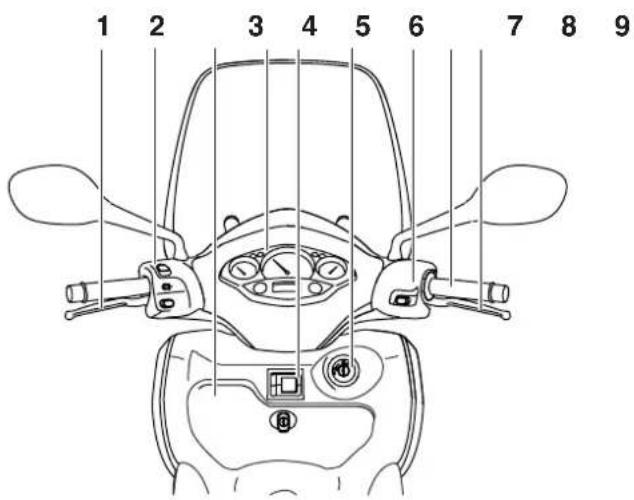

1 2 3 4 5 6 7 8 9

1. Hátsó fékkar (3-8. oldal)
2. Bal oldali kormánykapcsolók (3-6. oldal)
3. Első tárolórekesz (3-10. oldal)
4. Sebességmérő/többfunkciós kijelző (3-2. oldal/3-3. oldal)
5. Csomagakasztó (3-12. oldal)
6. Gyújtáskapcsoló/kormányzár (3-1. oldal)
7. Jobb oldali kormánykapcsoló (3-6. oldal)

8. Gázmarkolat (6-12. oldal)

9. Első fékkar (3-7. oldal)

MÜSZEREK ÉS KEZELÖSZERVEK

YAU10460

Gyújtáskapcsoló/kormányzár

A gyújtáskapcsoló vezérli a gyújtást és a világító-berendezéseket, továbbá ez működteti a kormányzárat is. Az egyes pozíciók leírása lent olvasható.

YAU34121

“”BEKAPCSOLT ÁLLAPOT (ON)

Ebben a helyzetben az áramkörök feszültség alá kerülnek, a műszermegvilágító lámpa, a hátsó lámpa, a rendszám-megvilágító lámpa, valamint a helyzetjelző lámpák felgyulladnak és a motor indíthatóvá válik. A kulcsot ebben a helyzetben nem lehet kihúzni a gyújtáskapcsolóból.

MEGJEGYZES:

A fényszórók automatikusan felgyulladnak, amikor a motor beindul, és égve maradnak mindaddig, amíg a gyújtáskapcsolót “☒” állásba nem fordítja vagy az oldaltámaszt le nem hajtja.

YAU10660

Az elektromos rendszer kikapcsolt állapotban van. A kulcs kivehető.

YAU10680

“” ZÁR (LOCK)

Ebben a helyzetben a kormány le van zárva, és az elektromos rendszer kikapcsolt állapotban van. A kulcs kivehető.

A kormány lezárása

1. Fordítsa a kormányt teljesen balra.

2. A gyújtáskapcsoló ☒ pozíciójában helyezze be a kulcsot, majd benyomva tartva fordítsa el a “☐” helyzetbe.

3. Vegye ki a kulcsot.

A kormányzár feloldása

Helyezze a kulcsot a gyújtáskapcsolóba, majd benyomva tartva fordítsa el a “✗ helyzetbe.

YWA10060

VIGYÁZAT

Menet közben soha ne fordítsa a kulcsot “xvagy” ” helyzetbe, mert azzal kikapcsolná az elektromos rendszert, ami az irányíthatóság elvesztéséhez és balesethez vezethet. Álljon meg a járművel, mielőtt a kulcsot “xvagy” ” helyzetbe fordítaná.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU11003

Visszajelző és figyelmeztető lámpák

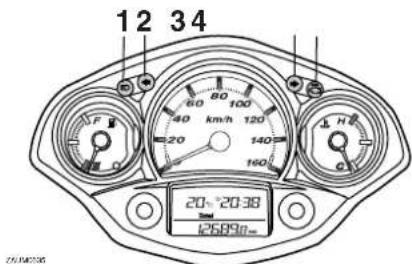

12 34 60 80 100 40 km/h 120 20 140 160 20~20:38 125990-

1. A távolsági fény visszajelző lámpája "
2. A bal oldali irányjelző visszajelző lámpája “◀”
3. A jobb oldali irányjelző visszajelző lámpája "→"
4. Motorhibára figyelmeztető lámpa "

YAU11030

Az irányjelzők visszajelző lámpái

“ ⇌ ” é ⇌ s “ ”

Ha az irányjelző-kapcsolót jobbra vagy balra tolja el, villogni kezd a megfelelő oldali visszajelző lámpa.

YAU11080

A távolsági fény visszajelző lámpája

“≡D”

Ez a visszajelző lámpa akkor világít, ha bekapcsolja a reflektort.

YAU11480

Motorhibára figyelmeztető lámpa

“ ”

Ez a figyelmeztető lámpa akkor gyullad fel, ha a motort ellenőrző áramkörök valamelyike meghibásodott. Amennyiben ezt tapasztalja, ellenőriztesse a jármű öndiagnosztizáló rendszerét valamelyik Yamaha-szervizben.

A figyelmeztető lámpa áramkörének ellenőrzéséhez állítsa a gyújtáskapcsolót “()helyzetbe. Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

YAU11591

Sebességmérő

1 60 80 100 40 km/h 120 20 140 5 160 ZAUR90958

1. Sebességmérő

KIZÁRÓLAG AZ EGYESÜLT KIRÁLYSÁGBA KÉSZÜLŐ MODELLEKNÉL

1 40 50 60 mph 30 70 20 100 60 80 120 140 -20 90 140 0 100 71/89/25

ZALP10ES

1. Sebességmérő

A sebességmérő az utazási sebességet mutatja.

MÜSZEREK ÉS KEZELÖSZERVEK

Üzemanyagszint-mérő
YAUM1470

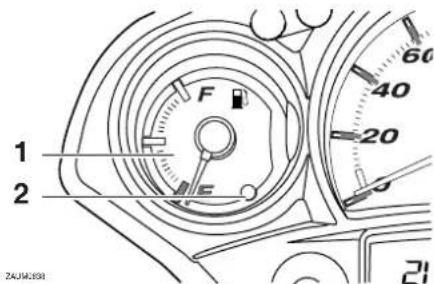

1 2 F 60 40 20 3 ZAUM2598

1. Üzemanyagszint-mérő

2. Az üzemanyagszint figyelmeztető lámpája

Az üzemanyagszint-mérő az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja. Az üzemanyagszint csökkenésével a mutató az "E" (üres) jelzés felé mozdul. Ha az üzemanyagtartályban az üzemanyag mennyisége körülbelül 2.7 L (0.72 US gal/0.60 Imp.gal) alá csökken, kigyullad az üzemanyagszint figyelmeztető lámpája, és a többfunkciós-kijelző automatikusan átvált a tartalék km-számláló üzemmódra ("Trip/fuel"). (Lásd a(z) 3-3. oldalt.) Ilyenkor minél előbb tankoljon.

MEGJEGYZES:

Ne hagyja, hogy az üzemanyagtartály teljesen kiürüljön.

Hűtőfolyadék-hómérő

H C 1

ZALPA1939

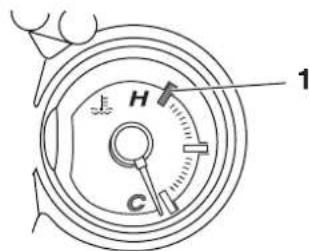

1. Vörös tartomány

A gyújtáskapcsoló “() helyzetében a műszerről a hűtőfolyadék hőmérséklete olvasható le. A hűtőfolyadék hőmérséklete az időjárástól és a motor terhelésétől függően változik. Ha a mutató a vörös tartományba ér, állítsa le a járművet, és hagyja lehűlni a motort. (Lásd a(z) 6-28. oldalt.)

YAU12171

YCA10020

FIGYELEM:

Ne működtesse a motort, ha az túlmelegedett.

YAUM2050

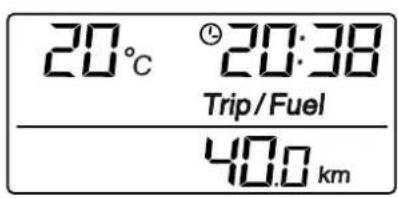

Többfunkciós kijelző

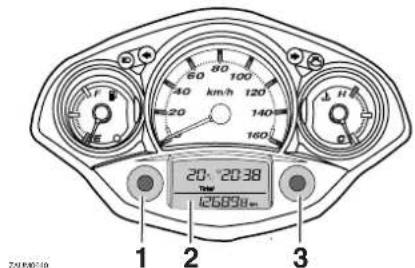

20:20:38 12609m 20 40 km/h 120 20 140 160 1 2 3 ZUJN0510

1. "MODE" gomb
2. Többfunkciós kijelző
3. "SET" gomb

A többfunkciós kijelző az alábbi mérőeszközök állását mutatja:

• kilométerszámláló (az összes megtett kilométerek számát mutatja),
• két napi számláló (az utolsó nullázás óta megtett kilométerek számát, valamint eltelt időt, továbbá az előző időtartamra vonatkozó átlagebességet mutatják)
• tartalék km-számláló (a megtett kilométerek számát mutatja azóta, hogy az üzemanyagszint figyelmeztető lámpája felgyulladt)

óra,
●külső hőmérő
- olajcserére figyelmeztető jelzés (mely akkor jelenik meg, ha a motorolajat le kell cserélni)

MEGJEGYZES:

• Az Egyesült Királyságba szánt járművek esetén a távolság mérföldben, a hőmérséklet °F egységben olvasható le a kijelzőről.
  ●Más országok esetén a távolság kilométerben, a hőmérséklet °C egységben jelenik meg a kijelzőn.

Kilométerszámláló és napi számláló üzemmódok

A “MODE” gombot megnyomva a következő kijelzési üzemmódok között válthat: kilométerszámláló (“Total”) és napi számlálók (“Trip”). A váltás az alábbi sorrendet követi:

●A Trip/fuel kilométerszámláló üzemmód csak akkor jelenik meg a kijelzön, ha felgyullad az üzemanyagszint figyelmeztető lámpája.
-2 órával azután, hogy a kulcsot “ ” állásba fordította, a Trip 2 kilométerszámláló automatikusan nullázódik.

Ha napi számláló üzemmódban megnyomja a „SET“ gombot, az alábbi sorrendben válthat a napi számláló funkciói között:

Trip 1 vagy Trip 2 → Eltelt idő 1 vagy 2 → Átlagsebesség 1 vagy 2 → Trip 1 vagy Trip 2

20°C 20:38 Trip ① 26.78 km 1 20°C 20:38 Trip ① Time 5943 3 20°C 20:38 Trip ① Speed 848 km/h "Set" "Set" "Set" ZUJUN32

1. Távolság
2. Eltelt idő
3. Átlagsebesség

Amikor felgyullad az üzemanyagszint figyelmeztető lámpája (Lásd a(z) 3-3. oldalt.), a kilométerszámláló automatikusan átvált a tartalék km-számláló üzemmódra ("Trip/fuel"), és számolni kezdi az ettől a ponttól megtett távolságot. Ebben az esetben a "MODE" gomb segítségével a következő sorrendben lehet váltani a kijelzőn megjelenő egyes számláló-üzemmódok között:

MÜSZEREK ÉS KEZELÖSZERVEK

A nullázáshoz először válassza ki a "MODE" gomb segítségével a kívánt számlálót, majd tartsa legalább 1 másodpercig lenyomva a "SET" gombot. Amennyiben nem nullázza a tartalék km-számlálót, tankolás, majd 5 km (3 mi) megtétele után automatikusan nullázódik és a kijelzőn az előzőleg használt számláló-üzemmód jelenik meg.

Óra

Az óra beállítása:

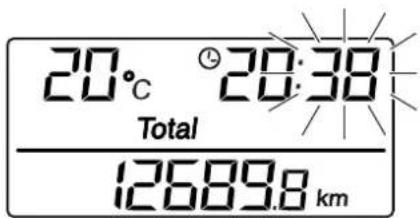

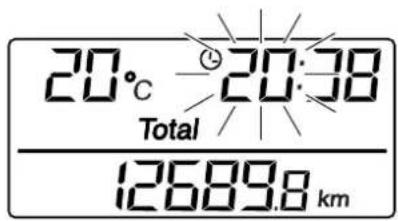

1. A kijelző "Total" üzemmódjában legalább 2 másodpercig tartsa lenyomva a "SET" gombot.
2. Ha az órakijelző villogni kezd, állítsa be a "SET" gomb segítségével az órát.

20°C 20:38 Total 12689.8 km

1. Nyomja meg a "MODE" gombot, ekkor a perckijelző kezd el villogni.
2. A "SET" gomb segítségével állítsa be a perceket.
3. Az óra elindításához nyomja meg a "MODE" gombot. Ezután a kijelző visszatér a "Total" kilométerszámláló üzemmódba.

20°C 20:38 Total 12689.8 km

ZUNAOSRG

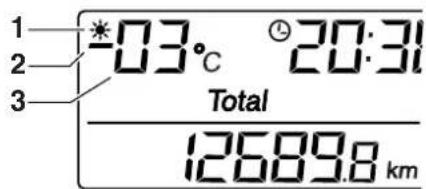

A külső hőmérséklet megjelenítése

1 2 3 *03°C 20:31 Total 12689.8 km

乙型B801396

1. Eljegesedésre figyelmeztető jelzés "
2. Mínuszjel
3. Hömérséklet

A kijelző a -30^ (-86^) - 50^ (122°F) hőmérsékleti tartományban képes kijelezni a külső hőmérsékletet.

A “*eljegesedésre figyelmeztető jelzés automatikusan megjelenik, ha a hőmérséklet 3 °C-nál (37.4 °F) alacsonyabb.

Olajcserére figyelmeztető jelzés ("OIL")

1 20°C 20:38 OIL Total 1000.0 km

ZAUW0:82

1. Olajcserére figyelmeztető jelzés ("OIL")

Amikor a kijelzőn megjelenik ez a figyelmeztető jelzés, le kell cserélni a motorolajat. A figyelmeztető jelzés mindaddig látható, amíg vissza nem állította alaphelyzetbe. Motorolajcsere után a következő módon tudja a figyelmeztető jelzést alaphelyzetbe visszaállítani.

1. Miközben lenyomva tartja "MODE" és a "SET" gombokat, fordítsa a kulcsot "állásba.
2. A "MODE" és "SET" gombokat tartsa további 5 másodpercig lenyomva.
3. A gombok felengedése után az olajcserére figyelmeztető jelzés eltűnik.

MEGJEGYZES:

• Az olajcserére figyelmeztető jelzés az első 1000 km (600 mi) megtétele után, azután pedig 3000 kilométerenként (4800 mi) jelenik meg.
• Ha az olajcserére figyelmeztető jelzés megjelenése előtt cserélt motorolajat (például elérkezett az időszakos olajcsere), az olajcserét követően vissza kell állítania alaphelyzetbe az olajcserére figyelmeztető jelzés számlálóját, annak érdekében, hogy a következő alkalommal pontosan jelezze a motorolajcsere időszerűségét. Az alaphelyzetbe állítást követően 2 másodpercre megjelenik az olajcserére figyelmeztető jelzés a kijelzőn. Amennyiben a figyelmeztető jelzés nem jelent meg, ismételje meg a műveletet.

YAU12347

A kormányon elhelyezett kapcsolók

Bal oldal

1. Fényváltó kapcsoló "Fénykürt "
2. Irányjelző-kapcsoló "
3. Kürt "

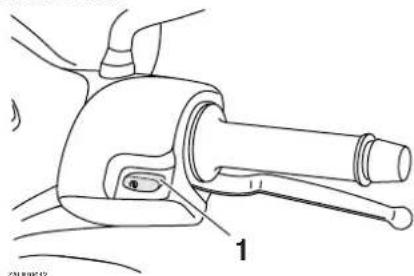

Jobb oldal

MÜSZEREK ÉS KEZELÖSZERVEK

YAUS1020

YCA10050

YAU12900

Fényváltó kapcsoló "∅" ∅

A kapcsoló “belyzetében a távolsági fény, “belyzetében pedig a tompított fény világít. A fényszóró felvillantásához a kapcsoló tompított fénynek megfelelő állásában nyomja le a kapcsolót.

FIGYELEM:

A motor beindítása előtti teendőkkel kapcsolatos utasítások a(z) 5-1. oldalon találhatók.

YAU12460

Irányjelző-kapcsoló “◀”

A jobbra kanyarodási szándék jelzéséhez állítsa a kapcsolót “helyzetbe. Balra kanyarodáshoz állítsa a kapcsolót helyzetbe. Amikor felengedi a kapcsolót, az visszatér a középső helyzetébe. Az irányjelzők kikapcsolásához várja meg, amíg a kapcsoló visszatér a középső állásba, majd nyomja be a kapcsolót.

YAU12500

Kürt "

A gomb megnyomásával megszólaltatható a kürt.

YAU12720

Indítógomb “”

A motor indításához az oldaltámasz felhajtott helyzetében nyomja be a gombot, miközben behúzza az első vagy a hátsó féket.

Első fékkar

Az első fékkar a kormány jobb oldalán található. Az első fék működtetéséhez húzza a kart a kormány felé.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU12950

YAUM2160

YAU13211

Hátsó fékkar

A hátsó fékkar a kormány bal oldalán található. A hátsó fék működtetéséhez húzza a kart a kormány felé.

Tanksapka

A tanksapka nyitása

1 2 ZKU06343

1. Tanksapka

2. Tanksapkafedél

3. A tanksapkafedél elülső végét lenyomva nyissa ki a fedelet.

4. Helyezze a kulcsot a zárba, és fordítsa el az óramutató járásával megegyező irányba.

A tanksapka zárása

1. Az illesztési jelek megfelelő helyzetében nyomja vissza a tanksapkát a helyére.
2. Fordítsa el a kulcsot az óramutató járásával ellentétes irányba, majd vegye ki a zárból.
3. Csukja be a tanksapkafedelet.
   negfelelő
   za a
   (1)在代理人的业务
   nutató
   , majd
   [Non-Text]
   [Non-Text]

Üzemanyag

1 2

ZALR90020

1. Üzemanyag-beöntöcső
2. Üzemanyagszint

Ellenőrizze, hogy van-e elegendő üzemanyag az üzemanyagtartályban. A beöntöcső aljáig töltse fel üzemanyaggal az üzemanyagtartályt, ahogyan az az ábrán látható.

YWA10B80

VIGYÁZAT

• Ne töltse túl az üzemanyagtartályt, mert az üzemanyag a hőtágulás következtében kifolyhat.
  ●Ne cseppenjen üzemanyag a forró motorra.

MÜSZEREK ÉS KEZELÖSZERVEK

YCA10070

FIGYELEM:

A mellécseppent üzemanyagot azonnal törölje le egy száraz, tiszta, puha ronggyal, mert megtámadhatja a festett felületeket vagy a múanyag részeket.

YAU13320

Ajánlott üzemanyag:

KIZÁRÓLAG ÓLOMMENTES

NORMÁLBENZIN

Az üzemanyagtartály térfogata:

10.5 L (2.77 US gal) (2.31 Imp.gal)

Tartalék-üzemanyag térfogata:

2.7 L (0.72 US gal) (0.60 Imp.gal)

YCA11400

FIGYELEM:

Csak ólommentes benzint használjon. Ólmozott benzin használata esetén a motor alkatrészei (például a szelepek, a dugattyúgyűrűk vagy a kipufogórendszer) súlyosan károsodhatnak.

Ezt a Yamaha motort 91-es vagy annál magasabb oktánszámú ólommentes benzin használatához tervezték. Ha kopogás hallatszik a motorból, akkor

használjon más márkájú vagy magasabb oktánszámú üzemanyagot. Az ólommentes benzin használata megnöveli a gyújtógyertyák élettartamát és csökkenti a karbantartás költségeit.

YAU13441

Katalizátor

Ennek a modellnek a kipufogórendszerét katalizátorral szerelték fel.

YWA10860

VIGYÁZAT

Használat után a kipufogórendszer forró. Mielőtt bármilyen karbantartási munkát végezne, várja meg, amíg a kipufogó lehül.

YCA10700

FIGYELEM:

A tüzveszély és más károsodások elkerülése érdekében figyeljen az alábbiakra.

- Csak ólommentes benzint használjon. Ólmozott benzin használata a katalizátor végleges károsodását okozza.

●Soha ne parkoljon gyúlékony anyagok (pl. száraz fű) közelében.

- Álló helyzetben ne járassa sokáig a motort.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU13932

Ülés

Az ülés felnyitása

1. Állítsa a robogót a középső támaszra.
2. Helyezze a kulcsot gyújtáskapcsolóba, majd fordítsa el az óramutató járásával ellentétesen az "OPEN" helyzetbe.

Ne nyomja vissza az ülést, miközben elfordítja a kulcsot.

1. Hajtsa fel az ülést.

Az ülés visszacsukása

1. Hajtsa vissza az ülést, majd nyomja lefelé, amíg az le nem záródik.

2. Vegye ki a kulcsot gyújtáskapcsolóból, ha örizetlenül hagyja a robogót.

MEGJEGYZES:

Motorozás előtt győződjön meg róla, hogy az ülést megfelelően helyére rögzítette.

YAUM1182

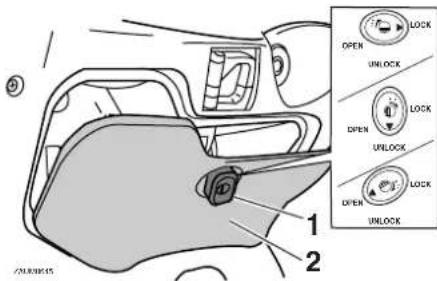

a Tárolórekesz

1. Zár.
2. Első tárolórekesz

A tárolórekesz zárjának kinyitása

Helyezze a kulcsot a zárba, és fordítsa el 1/4 fordulattal az óramutató járásával megegyező irányba.

A tárolórekesz kinyitása, ha a zár nyitva van

1/4 fordulattal fordítsa el a gombot az óramutató járásával megegyező irányba. Miután elengedte a gombot, az visszatér az eredeti helyzetébe.

A tárolórekesz becsukása

Csukja vissza a tárolórekesz fedelét.

MÜSZEREK ÉS KEZELÖSZERVEK

A tárolórekesz visszazárása

Helyezze a kulcsot a zárba, fordítsa el 1/4 fordulattal az óramutató járásával ellentétes irányba, majd vegye ki a kulcsot a zárból.

YWA10961

VIGYÁZAT

• Ne lépje túl a tárolórekesz 1 kg-os (2.2 lb) maximális terhelhetőségét.
• Ne lépje túl a robogó 185 kg-os (408 lb) maximális terhelhetőségét.

YAUM1191

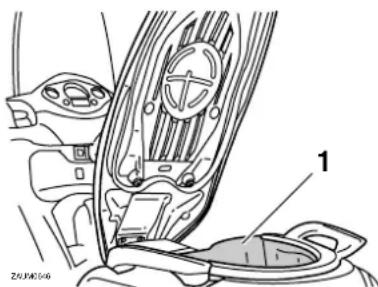

Tárolórekesz

1 ZJ.P4036

1. Hátsó tárolórekesz

Az ülés alatt is található egy tárolórekesz. (Lásd a(z) 3-10. oldalt.)

YWA10961

VIGYÁZAT

●Ne lépje túl a tárolórekesz 5 kg-os (11 lb) maximális terhelhetőségét.
- Ne lépje túl a robogó 185 kg-os (408 lb) maximális terhelhetőségét.

YCA10080

FIGYELEM:

A tárolórekesz használatakor tartsa szem előtt az alábbi figyelmeztetéseket.

• Mivel a napsugárzásnak kitett jármű tárolórekeszében túlságosan megnő a hőmérséklet, ne helyezzen a rekeszbe hőre érzékeny tárgyakat.
• Csomagolja műanyag tasakba a nedves tárgyakat, mielőtt a tárolórekeszbe helyezné azokat, hogy elkerülje a tárolórekesz benedvesedését.
• Mivel a jármű mosásakor nedvesség kerülhet a tárolórekeszbe, csomagolja műanyag tasakba a tárolórekeszbe helyezendő tárgyakat.
  ●Ne tároljon értékes vagy törékeny tárgyakat a tárolórekeszben.

A bukósisakot úgy helyezze a tárolórekeszbe, hogy az a motor hátsó része felé nézzen.

MEGJEGYZES:

• Egyes bukósisakoknak olyan a mérete vagy a formája, hogy nem helyezhetők el a tárolórekeszben.
• Ne hagyja örizetlenül a robogót, ha felnyitotta az ülését.

MÜSZEREK ÉS KEZELŐSZERVEK

YAU14880

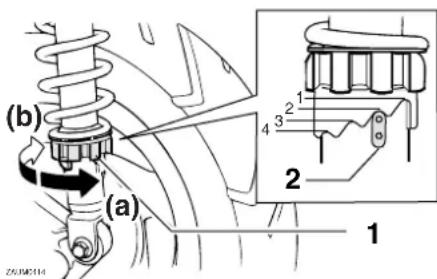

A hátsó lengéscsillapítók beállítása

(b) (a) 1 2 3 4 1 Z00M514

1. A lengéscsillapító rugójának előfeszítettségét állító gyűrű
2. Pozicionáló jel

A hátsó lengéscsillapítókat a rugó előfeszítésének beállítására szolgáló gyűrűkkel látták el.

YCA10100

FIGYELEM:

Soha ne állítsa a gyűrűt a minimális, illetve a maximális értéken túlra.

YWA10210

VIGYÁZAT

A két hátsó lengéscsillapító eltérő beállítása a kormányozhatóság leromlását és instabilitást eredményezhet.

A rugó előfeszítését az alábbiak szerint állítsa be.

A rugó-előfeszítés növelése (a rugózás keményítése) érdekében mindkét hátsó lengéscsillapítón forgassa az állítógyűrűt az (a) irányba. A rugó-előfeszítés csökkentése (a rugózás lágyítása) érdekében a (b) irányba forgassa az állítógyűrűt mindkét hátsó lengéscsillapítón.

MEGJEGYZES:

Állítsa a gyűrűn lévő hornyokat a lengéscsillapítón lévő pozicionáló jellel egy irányba.

A rugó-előfeszítés beállítása:

minimum (lágy):

1

alapbeállítás:

2

maximum (kemény):

4

YAUT1070

Csomagakasztó

●Ne helyezzen a csomagakasztóra 3 kg-nál (6.6 lb) nehezebb terhet.
- Ne lépje túl a jármű 185 kg-os (408 lb) maximális terhelhetőségét.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU15301

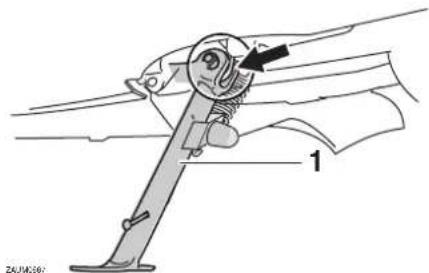

Oldaltámasz

1 ZAJIM:043

1. Oldaltámasz-kapcsoló

Az oldaltámasz a váz bal oldalán található. Az oldaltámaszt a lábával h a j t s a k i függőlegesen tartja a járművet.

MEGJEGYZES:

A beépített oldaltámasz-kapcsoló a gyújtásmegszakító rendszer része, mely bizonyos körülmények között nem engedi a motort beindulni. (A gyújtásmegszakító rendszerről bővebben a későbbiekben olvashat.)

YWA10240

VIGYÁZAT

A járművel nem szabad motorozni, ha az oldaltámasz nincs felhajtva, illetve nem lehet megfelelően felhajtani vagy

nem marad felhajtott helyzetben, mert hozzáérhet a talajhoz, ezzel megzavarva a vezetőt az irányíthatóság elveszítéséhez vezethet. A Yamaha által kifejlesztett gyújtásmegszakító rendszer segít a vezetőnek abban, hogy ne indulhasson el kihajtott oldaltámasszal. Ezért fontos, hogy a rendszert az alábbiakban leírtak szerint rendszeresen ellenőrizze. Amennyiben bármilyen hibát észlel, keresse fel valamelyik Yamaha-szervizt.

v a g y f e l, m

YAU15371

Gyújtásmegszakító rendszer

A gyújtásmegszakító rendszernek, mely az oldaltámasz-kapcsolóból és a féklámpa-kapcsolóból áll, a következő funkciói vannak.

●Megakadályozza a motor elindítását, ha az oldaltámasz ugyan fel van hajtva, azonban egyik féket sem húzza be.
●Megakadályozza a motor elindítását, ha a fék be van húzva, azonban az oldaltámaszt nem hajtotta fel.
● Leállítja a motort, ha az oldaltámasz lehajtott helyzetbe kerül. Idönként ellenőrizze a gyújtásmegszakító rendszer működését az itt leírtak szerint.

YWA10250

VIGYÁZAT

Ha bármilyen hibát észlel, ellenőriztesse a járművet valamelyik Yamaha-szervizben.

MÜSZEREK ÉS KEZELŐSZERVEK

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

YAU15592

A jármű megfelelő karbantartása a tulajdonos felelőssége. A fontos alkatrészek gyorsan és váratlanul tönkremehetnek, még abban az esetben is, ha a járművet nem használják (például az időjárás hatásai következtében). Bármilyen sérülésnek, szivárgásnak vagy a gumiabroncs nyomáscsökkenésének komoly következményei lehetnek. Ezért nagyon fontos, hogy az alapos szemrevételezésen kívül végezze el motorozás előtt az alábbi ellenőrzéseket.

MEGJEGYZES:

A használat előtti ellenőrzést elindulás előtt mindig el kell végezni. Ezek a műveletek nem tartanak sokáig, és az így nyert biztonság megéri a ráfordított időt.

YWA11150

4

VIGYÁZAT

Ha bármilyen hibát észlel az ellenőrzések alatt, ellenőriztesse és javíttassa ki azokat, mielőtt elindulna a járművel.

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

Használat előtti ellenőrzési lista

YAU15605

ALKATRÉSZ MÜVELET OLDAL
Üzemanyag	Ellenőrizze az üzemanyag szintjét az üzemanyagtartályban.Tankoljon, ha szükséges.Ellenőrizze az esetleges üzemanyag-szivárgást.	3-8
Motorolaj	Ellenőrizze a motorolaj szintjét a motorban.Szükség esetén töltse fel a megadott szintig a javasolt motorolajjal.Ellenőrizze a motorolaj esetleges szivárgását.	6-7
Véghajtóműolaj	Ellenőrizze a motorolaj esetleges szivárgását.	6-9
Hűtőfolyadék	Ellenőrizze a hűtőfolyadék szintjét a tágulási tartályban.Szükség esetén töltse fel a megadott szintig a javasolt hűtőfolyadékkal.Ellenőrizze a hűtőrendszer esetleges szivárgását.	6-10
Első fék	Ellenőrizze a működésüket.Ha puha, légteleníttesse a hidraulikus rendszert valamelyik Yamaha-szervizben.Ellenőrizze a fékbetétek állapotát.Ha szükséges, cserélje le őket.Ellenőrizze a fékfolyadék szintjét a tartályban.Szükség esetén töltse fel a megadott szintig a javasolt fékfolyadékkal.Ellenőrizze a hidraulikus rendszer esetleges szivárgását.	6-15, 6-16, 6-16
Hátsó fék	Ellenőrizze a működésüket.Ha puha, légteleníttesse a hidraulikus rendszert valamelyik Yamaha-szervizben.Ellenőrizze a fékbetétek állapotát.Ha szükséges, cserélje le őket.Ellenőrizze a fékfolyadék szintjét a tartályban.Szückség esetén töltse fel a megadott szintig a javasolt fékfolyadékkal.Ellenőrizze a hidraulikus rendszer esetleges szivárgását.	6-15, 6-16, 6-16
Gázmarkolat	Ellenőrizze, hogy akadálytalanul mozgatható-e.Ellenőrizze a bowden holtjátékát.Szükség esetén állíttassa be a bowden holtjátékát, valamint végeztesse el a bowden és a markolat házának kenését valamelyik Yamaha szervizben.	6-12, 6-18

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

ALKATRÉSZ MÜVELET ÖLDAL
Kerekek és gumiabroncsok	Ellenőrizze az épségüket.Ellenőrizze a gumiabroncs állapotát és a profilmélységet.Ellenőrizze a guminyomást.Állítsa be, ha szükséges.	6-13, 6-15
Fékkarok	Ellenőrizze, hogy akadálytalanul mozgatható-e.Szükség esetén kenje meg a karok tengelyét.	6-18
Középső támasz, oldaltámasz	Ellenőrizze, hogy akadálytalanul mozgatható-e.Ha szükséges, kenje meg a tengelyeket.	6-19
A váz rögzítőelemei	Ellenőrizze, hogy az összes anya és csavar megfelelően meg van-e húzva.Szükség esetén húzza utána azokat.	—
Műszerek, világítóberendezések, jelzések és kapcsolók	Ellenőrizze a működésüket.Állítsa be, ha szükséges.	—
Oldaltámasz-kapcsoló	Ellenőrizze a gyújtásmegszakító rendszer működését.Amennyiben hibát észlel, ellenőriztesse a robogót valamelyik Yamaha-szervizben.	3-13

A ROBOGÓ HASZNÁLATA

YAU15980

YWA10870

VIGYÁZAT

• Motorozás előtt alaposan ismerkedjen meg a robogó kezelésével és funkcióival. Ha valamely kezelőszerv működését vagy a robogó valamely funkcióját nem egészen érti, keressen fel egy Yamaha-márkakereskedést.
• Soha ne indítsa be vagy járassa a motort zárt térben, még rövid ideig sem. A kipufogógázok mérgezőek, belélegzésük rövid időn belül eszméletvesztést, majd halált okozhat. Mindig gondoskodjon a megfelelő szellőzésről.
  ●Biztonsági okokból mindig hajtsa le a motor középső támaszát, mielőtt elindítaná a motort.

YAUM2170

A motor beindítása

YCA10250

FIGYELEM:

A jármű első használata előtt olvassa el a motormeghibásodásra vonatkozó utasításokat, melyek az 5-3. oldalon találhatók.

Ahhoz, hogy a gyújtásmegszakító rendszer lehetővé tegye a motor beindítását, az oldaltámasznak felhajtott helyzetben kell lennie.

YWA10290

VIGYÁZAT

• A motor beindítása előtt ellenőrizze a gyújtásmegszakító rendszer működését a(z) 3-13. oldalon leírtak szerint.
  ●Soha ne motorozzon kihajtott oldaltámasszal.

• Fordítsa el a kulcsot “ ” helyzetbe.

• Ne adjon gázt.
• Indítsa el a motort az indítógomb segítségével, miközben behúzza az első vagy a hátsó féket.

1

2 3

ZALR9040
1. Hátsó fékkar
2. Indítógomb
3. Első fékkar

MEGJEGYZES:

Ha a motor nem indul be, engedje fel az indítógombot, várjon néhány másodpercig és próbálkozzon újra. Minden indítási kísérletnek a lehető legrövidebbnek kell lennie, hogy az akkumulátor ne merüljön le. Soha ne próbálkozzon 10 másodpercnél hosszabb indítással. Ha a motor továbbra sem indul, próbálja meg úgy elindítani, hogy a gázkart 1/8 fordulattal elfordítja.

YCA11040

FIGYELEM:

A hosszabb motorélettartam érdekében ne gyorsítson erőteljesen, ha hideg a motor!

A ROBOGÓ HASZNÁLATA

YAU16760

YAU16780

Elindulás

MEGJEGYZES:

Mielött elindulna, melegítse be a motort.

1. Miközben a bal kezével behúzza a hátsó féket, és a jobb kezét a gázmarkolatra helyezi, emelje le a robogót a középső állásról.

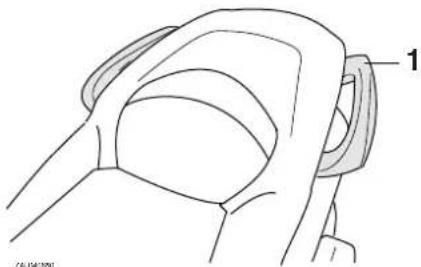

1. Kapaszkodó

2. Üljön az ülésre, és állítsa be a visszapillantó tükröket.

3. Kapcsolja be az irányjelzőt.
4. Ellenőrizze a forgalmat, majd lassan fordítsa el a jobb oldalon lévő gázkart az elinduláshoz.
5. Kapcsolja ki az irányjelzöt.

Gyorsítás és lassítás

(b) (a)

24J10199

A jármű sebessége a gázkar különböző mértékű elfordításával szabályozható. Gyorsításhoz fordítsa a gázkart az (a) irányba. Lassításhoz a (b) irányba fordítsa a gázkart.

YAU16792

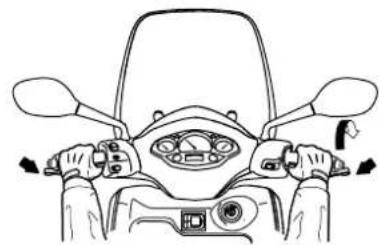

Fékezés

1. Ne adjon gázt.
2. Fokozatosan növekvő erővel, egyidejűleg húzza be az első és a hátsó féket.

• Kerülje a túl kemény vagy hirtelen fékezést, különösen ha oldalra dől, máskülönben a robogó kifarolhat vagy átfordulhat.
• A vasúti átkelők, villamossínek, az útjavításoknál lefektetett vaslemezek és az aknafedelek nedvesen fokozottan csúszásveszélyesek. Ilyen helyek előtt lassítson, és legyen körültekintő, amikor áthalad rajtuk.

A ROBOGÓ HASZNÁLATA

●Ne feledje, hogy nedves úton sokkal nehezebb lefékezni a járművet.
●Lassan hajtson le az emelkedőkről, mert lejtön lefelé nehéz lehet lefékezni a járművet.

YAU16820

Ötletek az üzemanyag- fogyasztás csökkentésére

Az üzemanyag-fogyasztás nagymértékben függ a vezetési stílustól. A fogyasztás csökkentése érdekében tartsa be a következőket:

●Gyorsításkor ne járassa a motort túl magas fordulatszámon.
●Terhelés nélkül ne járassa a motort magas fordulatszámon.
- Ne járassa a motort alapjáraton, inkább állítsa le, ha sokáig kell állni (pl. dugóban, közlekedési lámpánál vagy vasúti átjáróban).

YAU16841

A motor bejáratása

Egy motor életének legfontosabb része az 1600 km (1000 mi) megtételéig eltelt idő. Ezért figyelmesen olvassa el a következőket.

Mivel a motor még teljesen új, nem szabad túlterhelni az első 1600 km (1000 mi) alatt. Ilyenkor a motor különböző alkatrészei összekopnak, polírozzák egymást a megfelelő hézagok eléréséig. A bejáratás alatt kerülni kell a teljes gázzal való haladást, és minden olyan üzemet, amely túlmelegedéshez vezethet.

YAUM2010

0–1000 km (0–600 mi)

Ne használja a robogót tartósan úgy, hogy a gázmarkolatot a harmadánál jobban elfordítja.

1000–1600 km (600–1000 mi)

Ne használja a robogót tartósan úgy, hogy a gázmarkolatot a harmadánál jobban elfordítja.

A ROBOGÓ HASZNÁLATA

YCA11660

FIGYELEM:

1000 km (600 mi) megtétele után cserélje le a motorolajat és a véghajtómüben lévő olajat.

1600 km (1000 mi) megtétele után A motort használhatja rendeltetésszerűen. YCA10270

FIGYELEM:

Ha bármilyen probléma merülne fel a motor bejáratása alatt, azonnal ellenőriztesse a robogót valamelyik Yamaha-szervizben.

YAU17212

Parkolás

Parkoláskor állítsa le a motort, és vegye ki a kulcsot a gyújtáskapcsolóból.

YWA10910

VIGYÁZAT

- Mivel a motor és a kipufogó felforrósodhat, olyan helyen parkoljon, ahol a gyalogosok vagy a gyerekek valószínűleg nem érnek a forró részekhez.

●Ne parkoljon lejtón vagy puha talajon, mert a jármű feldölhet.

YCA10380

FIGYELEM:

Soha ne parkoljon tüzveszélyes helyen, ahol fü vagy más gyúlékony anyag van a közelben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU17280

YWA10330

YAU17470

A robogó biztonságossága a tulajdonos felelőssége. Az időszakos ellenőrzések, beállítások és a kenés a lehető legjobb és legbiztonságosabb állapotban tartja a robogóját. A karbantartás, a beállítások és a kenés legfontosabb pontjainak leírását a következő oldalakon olvashatja.

A időszakos karbantartás és kenés megadott időpontjait mindössze általános irányelvnek kell tekinteni, szokásos járműhasználat esetére. Mindazonáltal a KARBANTARTÁSI IDŐPONTOK MEGHATÁROZÁSAKOR FIGYELEMBE KELL VENNI AZ IDŐJÁRÁSI, FÖLDRAJZI ÉS TEREPVISZONYOKAT, VALAMINT A SZEMÉLYES HASZNÁLATI MÓDOT, ÉS SZÜKSÉG ESETÉN GYAKRABBAN KELL A KARBANTARTÁSI MUNKÁLATOKAT ELVÉGEZNI.

YWA10320

VIGYÁZAT

Ha nincs gyakorlata a robogó- szerelésben, akkor kérje fel valamelyik Yamaha-szervizt a karbantartás elvégzésére.

VIGYÁZAT

Ezt a robogót burkolt útfelületen történő használatra tervezték. Ha a szokásosnál porosabb, sárosabb vagy nedvesebb terepen használja a robogót, gyakrabban kell tisztítani vagy cserélni a levegőszűrőt, máskülönben a motor károsodhat. A megfelelő karbantartási ciklussal kapcsolatban kérje ki valamelyik Yamaha-szerviz tanácsát.

Szerszámkészlet

A szerszámkészlet a hátsó tárolórekeszben található. (Lásd a(z) 3-11. oldalt.)

Az itt leírtak alapján a mellékelt szerszámkészlet segítségével elvégezheti a megelőző karbantartásokat és a kisebb javításokat. Egyes műveletek megfelelő elvégzéséhez természetesen szüksége lehet más szerszámokra is (pl. nyomatékkulcsra).

MEGJEGYZES:

Ha nincsenek szerszámai vagy megfelelő gyakorlata a karbantartás elvégzéséhez, keresse fel valamelyik Yamaha-szervizt.

YWA10350

VIGYÁZAT

A Yamaha által jóvá nem hagyott módosítások miatt a jármű teljesítménye csökkenhet, és elveszítheti biztonságosságát. Mielőtt bármilyen módosítást végrehajtana a robogóján, beszélje meg azt egy Yamaha-márkakereskedővel.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Időszakos karbantartási és kenési táblázat

YAU17707

MEGJEGYZES:

• Az éves átvizsgálást minden évben el kell végezni, kivéve, ha az adott évben már volt kilométer-alapú karbantartás.
• 50000 km megtétele után kezdje elölről a karbantartási ciklust a 10000 km-nél megadott teendőktől.
• A csillaggal jelzett műveleteket ajánlatos Yamaha-szervizben végeztetni, mert azok célszerszámot, speciális műszaki adatokat és szaktudást igényelnek.

SORSZÁM		ALKATRÉSZ ELLENŐRZÉS	VAGY KARBANTARTÁSI MŰVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA (× 1000 km)					ÉVES ÁTVIZSGÁLÁS
				1		1 0	2	0
1	*	Üzemanyag-ellátó rendszer	Ellenőrizze, nincsenek-e repedések, sérülések a csöveken.		√	√	√	√	√
2 Gyújtógyertya			Ellenőrizze az állapotukat.Tisztítsa meg őket, és állítsa be a szikraközt.		√		√
			C serélje ki.			√		√
3	*	Szelepek	Ellenőrizze a szelephézagokat.Állítsa be.			√		√
4 Levegőszűrő-betét			C serélje ki.			√		√
5		Az ékszíjház levegőszűrő-betétje	Tisztítsa ki.		√	√	√	√
6	*	Első fék	Ellenőrizze a működését, a fékfolyadék szintjét és az esetleges szivárgást.	√	√	√	√	√	√
			Cserélje ki a fékbetéteket. Amikor elérték a kopási határt
7	*	Hátsó fék	Ellenőrizze a működését, a fékfolyadék szintjét és az esetleges szivárgást.	√	√	√	√	√	√
			Cserélje ki a fékbetéteket. Amikor elérték a kopási határt
8	*	Fékcsövek	Ellenőrizze, nincsenek-e repedések és sérülések rajtuk.		√	√	√	√	√
			C serélje ki.	4 évenként

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

SORSZÁM		ALKATRÉSZ ELLENŐRZÉS	VAGY KARBANTARTÁSI MŰVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA(× 1000 km)					ÉVESÁTVIZSGÁLÁS40
				1		10	20	30
9	*	Kerekek	Ellenőrizze az esetleges kiegyensúlyozatlanságot és sérüléseket.		√	√	√	√
10	*	Gumiabroncsok	Ellenőrizze a profilmélységet és az esetleges sérüléseket.Ha szükséges, cserélje le őket.Ellenőrizze a guminyomást.Állítsa be, ha szükséges.		√	√	√	√	√
11	*	Kerékcsapágyak	Ellenőrizze a kerékcsapágy esetleges lógását és a sérüléseket.		√	√	√	√
12	*	Kormánycsapágyak	Ellenőrizze a holtjátékot és a kormány egyenletes forgását.	√	√	√	√	√
			Kenje meg lítiumszappan-bázisú kenőanyaggal. 20000 km-enként
13	*	A váz rögzítőelemei	Ellenőrizze, hogy az összes anya és csavar megfelelően meg van-e húzva.		√	√	√	√	√
14		Oldaltámasz, középső támasz	Ellenőrizze a működésüket.Kenje meg őket.		√	√	√	√	√
15	*	Oldaltámasz-kapcsoló	Ellenőrizze a működésüket.	√	√	√	√	√	√
16	*	Első villa	Ellenőrizze a működését és az esetleges olajszivárgást.		√	√	√	√
17	*	Hátsó lengéscsillapítók	Ellenőrizze a működésüket és az esetleges olajszivárgást.		√	√	√	√
18	*	Üzemanyag-befecskendezés	Ellenőrizze a motor alapjárati fordulatszámát.	√	√	√	√	√	√
19	Motorolaj		Cserélje le a hűtőfolyadékot. (Lásd a(z) 3-2. oldalt.)	√	Amikor megjelenik az olajcserére figyelmeztető jelzés (3000 kilométerenként)
			Ellenőrizze a motorolaj szintjét és az esetleges szivárgást. 3000 km-enként						√
20	*	Motorolajszűrő	Tisztítsa ki.	√
21	*	Hűtőrendszer	Ellenőrizze a hűtőfolyadék szintjét és az esetleges szivárgást.		√	√	√	√	√
			Cserélje le a hűtőfolyadékot. 3 évenként

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

SORSZÁM		ALKATRÉSZ ELLENŐRZÉS	S VAGY KARBANTARTÁSI MŰVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA(× 1000 km)					ÉVESÁTVIZSGÁLÁS
				1	10	20	30	40
22 Véghaj		tóműolaj	Ellenőrizze a motorolaj esetleges szivárgását.	√	√		√
			Cserélje le a hűtőfolyadékot.	√		√		√
23	*	Ékszij	Cserélje ki. 20000 km-enként
24	*	Első- és hátsó féklámpa kapcsoló	Ellenőrizze a működésüket.	√	√	√	√	√	√
25		Bowdenek és mozgó alkatrészek	Kenje meg öket.		√	√	√	√	√
26	*	Gázmarkolat és gázbowden	Ellenőrizze a működésüket és a holtjátékot.Amennyiben szükséges, állítsa be a gázbowden holtjátékát.Kenje meg a gázbowdent és a markolatot.		√	√	√	√	√
27	*	Jelző- és világítóberendezések, kapcsolók	Ellenőrizze a működésüket.Állítsa be a fényszórót.	√	√	√	√	√	√

YAU18670

MEGJEGYZES:

• A levegőszűrőt gyakrabban kell karbantartani, ha a szokásosnál nedvesebb vagy porosabb terepen használja a robogót.
  ●Hidraulikus fékek

• Rendszeresen ellenőrizze a fékfolyadék szintjét, és szükség esetén töltsön utána.

• Kétévenként cserélje ki a főfékhengerek és féknyergek belső alkatrészeit, valamint a fékfolyadékot.
• Négyévenként, illetve ha megsérültek vagy repedezettek, cserélje ki a fékcsöveket.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU18712

A burkolatok, panelek le- és felszerelése

Az ebben a fejezetben leírt karbantartási műveletek némelyikének elvégzéséhez le kell szerelnie a burkolatokat és a paneleket. Ha valamelyik burkolatot vagy panelt le, majd vissza kell szerelnie, lapozzon ide.

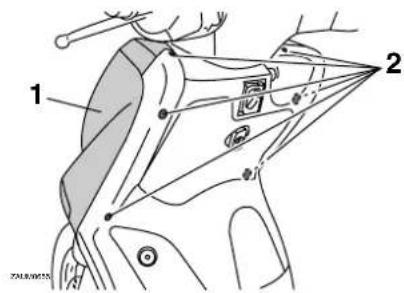

1 ZJLVA2052

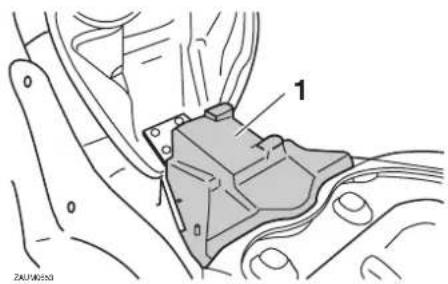

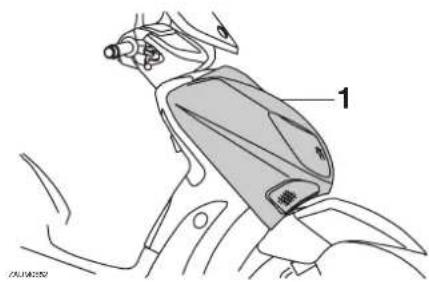

1. "A" burkolat

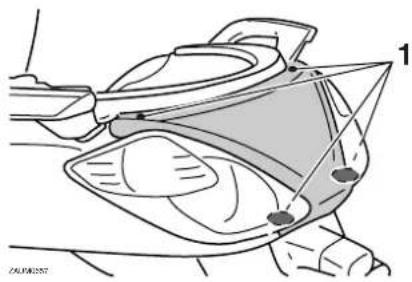

1 ZAUM2533

1. "A" burkolat

A burkolat leszerelése

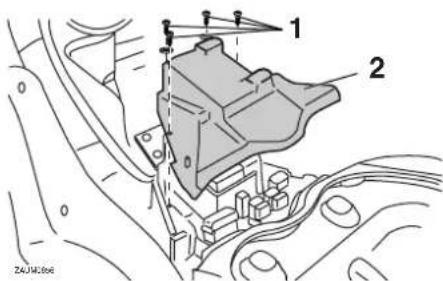

1. Csavarja ki a burkolat csavarjait.

1 2

1. "A" burkolat

2. Csavar

3. Húzza ki a fényszóró csatlakozóját, valamint az irányjelzők csatlakozóit.

1. Az irányjelző vezetékének csatlakozója
2. A fényszóró elektromos csatlakozója
3. Vegye le a burkolatot.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A burkolat visszaszerelése

1. Csatlakoztassa a fényszóró csatlakozóját, valamint az irányjelzők csatlakozóit.
2. A csavarok segítségével szerelje vissza a burkolatot.

YAU19481

"A" burkolat

A burkolat leszerelése

1. Nyissa fel az ülést. (Lásd a(z) 3-10. oldalt.)
2. Csavarja ki a csavarokat, majd az ábrán látható módon vegye le a panelt.

A burkolat visszaszerelése

Helyezze vissza a panelt, majd csavarja be a csavarokat.

YAU19210

"B" burkolat

A burkolat leszerelése

Csavarja ki a csavarokat, majd vegye le a panelt.

A burkolat visszaszerelése

Helyezze vissza a panelt, majd csavarja be a csavarokat.

YAU19620

A gyújtógyertya ellenőrzése

A gyújtógyertya a motor fontos alkatrésze, melyet rendszeres időközönként ellenőriztetni kell, lehetőleg valamelyik Yamaha-szervizben. Mivel a hő és a lerakódások miatt a gyertya lassan erodál, a karbantartási táblázatban megadott időközönként ki kell szerelni, és meg kell vizsgálni. A gyertya állapota a motor állapotára is utal. Az elektróda körüli porcelánszigetelés színének a hamuszürkétől az őszbarnáig kell terjednie (megfelelő motorhasználat esetén ez az ideális szín). Ha a gyertya színe ettől jelentősen eltér, előfordulhat, hogy a motor meghibásodott. Ilyen esetekben ne próbálja saját maga orvosolni a hibát. Ellenőriztesse a járművet valamelyik Yamaha-szervizben.

Ha valamelyik gyertya erösen erodálódott, illetve nagy mennyiségű koksz- vagy más lerakódás található rajta, ki kell cserélni.

Ajánlott gyújtógyertyatípus: NGK/DPR8EA-9

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A gyertya beszerelése előtt hézagmérővel meg kell mérni a szikraköz nagyságát, és ha szükséges, be kell állítani a megadott értékre.

1 ZAUMC07

1. Szikraköz

Szikraköz:

Tisztítsa meg a gyújtógyertya tömítését és érintkező felületét, és távolítson el minden szennyeződést a menetek közül.

Meghúzási nyomaték:

Gyújtógyertya:

17.5 Nm (1.75 m·kgf, 12.5 ft·lbf)

MEGJEGYZES:

Ha nincs nyomatékkulcsa a gyertyák meghúzásához, a helyes nyomaték beállításához jó közelítés, ha meghúzza kézzel a gyertyát, majd 1/4–1/2 fordulattal továbbhúzza gyertyakulccsal. Ezután minél hamarabb ellenőrizze a helyes nyomatékot nyomatékkulccsal.

YAUM1550

Motorolaj

A motorolaj szintjét elindulás előtt mindig ellenőrizni kell. Az olajat a karbantartási táblázatban megadott időközönként, valamint amikor megjelenik az olajcserére figyelmeztető jelzés, le kell cserélni.

Az olajszint ellenőrzése

1. Állítsa a robogót a középső támaszra.

MEGJEGYZES:

Ügyeljen rá, hogy a robogó függőlegesen álljon az olajszint ellenőrzésekor. Már enyhe dőlés is hibás leolvasást eredményezhet.

1. Indítsa be a motort, melegítse néhány percig, majd állítsa le.
2. Várjon néhány percet, amíg az olaj leülepszik, csavarja ki az olajbetöltő csavart, törölje le a nívópálcát, majd helyezze vissza a nyílasba (anélkül, hogy visszacsavarná), ezután húzza ki ismét, és ellenőrizze az olajszintet.

MEGJEGYZES:

Az olajszintnek a maximális és a minimális szintjelek között kell lennie.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Motorolaj betöltöcsavar
2. Maximális szint jele

3. Minimális szint jele

4. Ha a motorolaj szintje a minimális szint jele alatt van, töltse fel az ajánlott motorolajjal a tartályt a megfelelő szintig.

5. Helyezze vissza a nívópálcát az olajbetöltő nyílásba, majd csavarja vissza az olajbetöltő csavart.

A motorolaj cseréje

1. Indítsa be a motort, melegítse néhány percig, majd állítsa le.
2. Helyezzen egy edényt a motor alá a fáradt olaj számára.
3. Csavarja ki az olajbetöltő csavart és az olajleeresztő csavart, majd engedje le a motorolajat a forgattyúházból.

ZA0186209 1

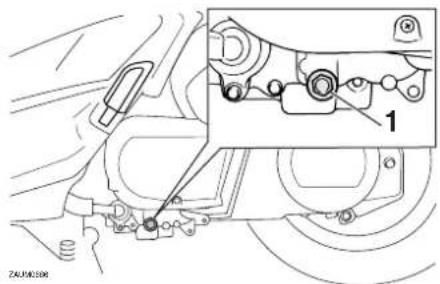

1. Olajleeresztő csavar
2. Ellenőrizze az alátétet, és ha sérült, cserélje ki.

1. Olajleeresztő csavar
2. Alátét
3. Helyezze vissza az alátétet, csavarja vissza az olajleeresztő csavart, majd húzza meg a megadott nyomatékkal.

Meghúzási nyomaték:

Olajleeresztő csavar:

20 Nm (2.0 m·kgf, 14 ft·lbf)

MEGJEGYZES:

Ügyeljen rá, hogy az alátét megfelelően helyezkedjen el.

1. A javasolt motorolajjal töltse fel a motort a megadott szintig, majd csavarja vissza az olajbetöltő csavart.

Ajánlott motorolaj:

lásd 8-1. oldal.

Olajcsere-mennyiség:

1.20 L (1.27 US qt) (1.06 Imp.qt)

YCA11670

FIGYELEM:

• Ne használjon CD specifikációjú dízelolajokat, illetve a megadottnál jobb minőségű olajokat. Ne használjon ENERGY CONSERVING II jelölésű vagy annál magasabb besorolású olajokat.
• Ügyeljen rá, hogy ne kerüljön idegen anyag a forgattyúházba.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Indítsa be a motort, járassa néhány percig, majd ellenőrizze, nincs-e olajszivárgás. Ha olajszivárgást észlel, azonnal állítsa le a motort, és keresse meg az okát.
2. Állítsa vissza az olajcserére figyelmeztető jelzést alaphelyzetbe. (Lásd a(z) 3-3. oldalt.)

YAU20061

Véghajtómúolaj

Mielőtt elindulna, ellenőrizze a véghajtómű házát, nincs-e olajszivárgást. Ha olajszivárgást tapasztal, ellenőriztesse és javíttassa meg a robogót valamelyik Yamaha-szervizben. A véghajtóműben lévő olajat az alábbiak szerint, a karbantartási táblázatban megadott időközönként le kell cserélni.

1. Indítsa be a motort, néhány perces járatással melegítse fel a véghajtómüben lévő olajat, majd állítsa le a motort.
2. Állítsa a robogót a középső támaszra.
3. Helyezzen egy olajgyűjtő edényt a véghajtómű háza alá a fáradt olaj számára.
4. Csavarja ki az olajbetöltő csavart és az olajleeresztő csavart, majd engedje le az olajat a véghajtómű házából.

1. A véghajtómüolaj betöltönyilásának zárósapkája
2. Csavarja vissza a véghajtómű olajleeresztő csavarját, és húzza meg a megadott nyomatékkal.

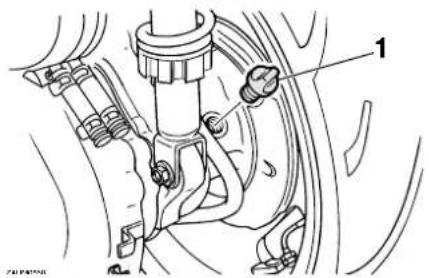

1. A véghajtómű olajleeresztő csavarja

Meghúzási nyomaték:

A véghajtómű olajleeresztő csavarja: 22 Nm (2.2 m·kgf, 15.9 ft·lbf)

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. A javasolt hajtóműolajból töltse a véghajtómű házába az előírt mennyiséget, majd csavarja vissza és húzza meg az olajbetöltő csavart.

A javasolt hajtóműolaj a véghajtóműhöz:

lásd 8-1. oldal.

Olajmennyiség: 0.25 L (0.26 US qt) (0.22 Imp.qt)

YWA11310

VIGYÁZAT

• Ügyeljen rá, hogy ne kerüljön idegen anyag a véghajtómű házába.

• Ügyeljen rá, hogy ne kerüljön olaj a gumiabroncsra vagy a kerékre.

• Ellenőrizze az esetleges szivárgást a véghajtómű házánál. Ha olajszivárgást tapasztal, keresse meg az okát.

YAU20070

Hűtőfolyadék

Elindulás előtt mindig ellenőrizze a hűtőfolyadék szintjét. A hűtőfolyadékot a karbantartási táblázatban megadott időközönként le kell cserélni.

YAUM2101

A hűtőfolyadékszint ellenőrzése

1. A robogót állítsa sík talajra, és tartsa függőleges helyzetben.

MEGJEGYZES:

• A hűtőfolyadék szintjét hideg motornál kell ellenőrizni, mivel a szint a motor hőmérsékletével változik.

• Szintellenőrzéskor ügyeljen rá, hogy a robogó függőlegesen helyzetben legyen. Már enyhe dőlés is hibás leolvasást eredményezhet.

• Ellenőrizze a hűtőfolyadék szintjét az ellenőrző ablakon keresztül.

MEGJEGYZES:

A hűtőfolyadék szintnek a maximális és minimális szintjelek között kell lennie.

⑨ 1 2 ZAUMUNISSO

1. Maximális szint jele

2. Minimális szint jele

3. Ha a hűtőfolyadék szintje a minimális szint jelénél vagy az alatt van, vegye le az A burkolatot. (Lásda(z) 6-5. oldalt.)

4. Vegye le a tágulási tartály fedelét, majd töltse fel a tartályt a maximális szint jeléig.

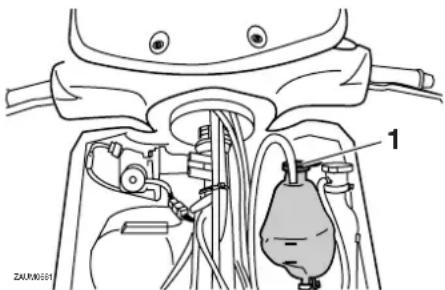

1. A hűtőfolyadék tágulási tartályának fedele

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A hűtőfolyadék tágulási tartályának térfogata:

• Ha nem kapható hűtőfolyadék, használhat desztillált vizet vagy lágy csapvizet helyette. Ne használjon kemény vagy sós vizet, mert azok károsítják a motort.
• Ha hűtőfolyadék helyett vízzel töltötte fel a hűtőrendszert, cserélje le minél hamarabb hűtőfolyadékra, különben a motor hűtése nem lesz kielégítő, valamint a víz fagy és korrózió ellen sem nyújt védelmet.
  ●Ha vizet adott a hűtőfolyadékhoz, mihamarabb ellenőriztesse a hűtőfolyadék fagyállótartalmát valamelyik Yamaha-szervizben, máskülönben a hűtőfolyadék hatékonysága romolhat.

YWA10380

VIGYÁZAT

Soha ne próbálja meg eltávolítani a hűtősapkát, ha a motor forró.

1. Helyezze vissza a tágulási tartály fedelét, majd szerelje vissza a burkolatot.

YAU33030

A hütöfolyadék cseréje

YWA10380

VIGYÁZAT

Soha ne próbálja meg eltávolítani a hűtősapkát, ha a motor forró.

A hűtőfolyadékot a karbantartási táblázatban megadott időközönként le kell cserélni. Cseréltesse le a hűtőfolyadékot valamelyik Yamaha-szervizben.

YAUS1333

A levegőszűrő és az ékszíjház levegőszűrő-betétje

A karbantartási táblázatban megadott időközönként ki kell cserélni a levegőszűrőt, valamint ki kell tisztítani az ékszíjház levegőszűrő-betétjét. A levegőszűrőket gyakrabban kell karbantartani, ha a szokásosnál nedvesebb vagy porosabb terepen használja a robogót.

A levegőszűrő-betét cseréje

1. Állítsa a robogót a középső támaszra.
2. A csavarok kicsavarása után vegye le a levegőszűrő házának fedelét.

1 2 2 3 ZAUR00652

1. A levegőszűrő házának fedele
2. Csavar
3. Levegőszűrő-betét

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Húzza ki a levegőszűrő-betétet.
2. Helyezze be az új szűrőbetétet a levegőszűrő házába.
3. A csavarok segítségével rögzítse ismét a levegőszűrő házának fedelét.

Az ékszíjház levegőszűrő-betétjének tisztítása

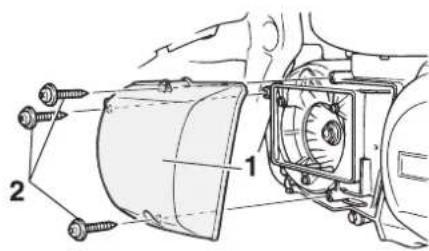

1. A csavarok kicsavarása után vegye le az ékszíjház levegőszűrőjének fedelét.

1. Az ékszíjház levegőszűrőjének fedele
2. Csavar
3. Vegye ki a levegőszűrő-betétet, majd az ábrán látható módon fúvassa ki belőle a szennyeződéseket sürített levegővel.

1 2 ZJX30449

1. Az ékszíjház levegőszűrőjének fedele

2. Az ékszíjház levegőszűrő-betétje

3. Ellenőrizze a levegőszűrő-betétet, nincs-e rajta sérülés, és szükség esetén cserélje ki.

4. A színes oldalával kifelé fordítva helyezze vissza a levegőszűrőbetétet.
5. Helyezze vissza az ékszíjház levegőszűrőjének fedelét és csavarja be a csavarokat.

YCA10530

FIGYELEM:

• Ellenőrizze, hogy a levegőszűrőbetétek megfelelően helyezkednek el a levegőszűrők házaiban.
• A motort soha ne indítsa be azelőtt, hogy visszaszerelte volna a levegőszűrő-betéteket, mert ez komolyan károsítja a dugattyú(ka)t és/vagy a henger(eke)t.

YAU21382

A gázbowden holtjátékának beállítása

1. A gázbowden holtjátéka

A gázbowden holtjátékának a gázmarkolaton mérve 3.0–5.0 mm-nek (0.12–0.20 in) kell lennie. Rendszeresen ellenőrizze a gázbowden holtjátékát, és amennyiben szükséges, állíttassa be valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU21401

YAUM2040

Szelephézag

A szelephézag a használat során változik, aminek következtében a motorba nem megfelelő arányban jut a benzin és a levegő, valamint a motorzaj is megnő. Ennek elkerülése érdekében a karbantartási táblázatban megadott időközönként a szelephézagokat be kell állíttatni valamelyik Yamaha-szervizben.

Gumiabroncsok

A motor teljesítményének, élettartamának és biztonságos üzemének érdekében tartsa be az alábbi, gumiabroncsokra vonatkozó előírásokat.

Guminyomás

Elindulás előtt mindig ellenőrizze a guminyomást, és ha szükséges, állítsa be. YWA10600

VIGYÁZAT

●A guminyomást hideg állapotban kell ellenőrizni és beállítani (amikor a gumiabroncs hőmérséklete megegyezik a környezet hőmérsékletével).

●A guminyomást az utazási sebességnek, valamint a vezető, az utas, a szállított csomagok és

az erre a modellre engedélyezett felszerelések összsúlyának megfelelően kell beállítani.

Guminyomás (hideg állapotban mérve):

0–90 kg (0–198 lb):

Első kerék:

170 kPa (25 psi, 1.70 kgf/cm²)

Hátsó kerék:

190 kPa (28 psi, 1.90 kgf/cm²)

Maximális terhelhetőség*:

185 kg (408 lb)

* A vezető, az utas, a csomagok és a felszerelések összsúlya

YWA11200

VIGYÁZAT

A jármű terhelése komoly hatással van az irányíthatóságra, a fékezhetőségre, a teljesítményre és a jármű biztonságos működésére. Ezért ügyeljen a következőkre:

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

• SOHA NE TERHELJE TÚL A JÁRMÜVET! Túlterhelt járművön megsérülhet a gumiabroncs, ami az irányíthatóság elvesztéséhez és komoly sérülésekhez vezethet. Ügyeljen rá, hogy a vezető, az utas, a csomagok és a felszerelések együttes súlya ne haladja meg a jármű maximális terhelhetőségét.
  -Ne szállítson lazán rögzített csomagokat, melyek útközben elmozdulhatnak.
  ●A nehezebb csomagokat a jármű közepén, stabilan rögzítve, a terhelést két oldal közt egyenletesen elosztva szállítsa.
  ●A terhelésnek megfelelően állítsa be a guminyomást.
• Elindulás előtt mindig ellenőrizze a gumiabroncsok állapotát és nyomását.

A gumiabroncs vizsgálata

1 2

ZHUABO54

1. A gumiabroncs profilmélysége
2. A gumiabroncs oldalfala

Elindulás előtt mindig ellenőrizze a gumiabroncsokat. Amikor a középen mért profilmélység eléri a kopási határt, illetve ha szög, üvegszilánk került a gumiba, vagy ha az oldalfal repedezett, azonnal keresse fel valamelyik Yamahaszervizt, és cseréltesse ki a gumikat.

Minimális profilmélység (első és hátsó kerék):

1.6 mm (0.06 in)

MEGJEGYZES:

A megengedett legkisebb profilmélység országonként különbözhet. Mindig tájékozódjon a helyi szabályozásról.

A gumiabroncsok adatai

Ezt a modellt tömlő nélküli gumiabroncsokkal szerelték.

Első gumiabroncs:

Méret:

120/70-16 M/C 57P

Gyártó/modell:

PIRELLI/SPORT DEMON FRONT

Hátsó gumiabroncs:

Méret:

140/70-15 69P

Gyártó/modell:

PIRELLI/SPORT DEMON

YWA10470

VIGYÁZAT

• A kopott gumikat cseréltesse le valamelyik Yamaha-szervizben. A kopott gumikkal történő motorozás azon túl, hogy tilos, csökkenti a vezetési stabilitást, és az irányíthatóság elvesztéséhez vezethet.
• A gumikkal, fékekkel és kerekekkel kapcsolatos munkálatokat bizza valamelyik Yamaha-szervizre, ahol megfelelő szakértelemmel és tapasztalattal rendelkező szerelők fogják a munkálatokat elvégezni.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU21960

YAU33453

YWA14211

Öntött kerekek

A motor teljesítményének, élettartamának és biztonságos üzemének érdekében a kerekekre vonatkozóan ügyeljen a következőkre.

• Elindulás előtt mindig ellenőrizni kell a kerékabroncsokat, nincsenek- e eldeformálódva, elrepedezve vagy elgörbülve. Ha bármilyen sérülést tapasztal, cseréltesse ki a kereket valamelyik Yamaha-szervizben. Még kisebb javításokat se végezzen a kerekeken. Az elformálódott vagy megrepedezett kereket ki kell cserélni.
• A kereket ki kell egyensúlyoztatni, ha a gumit vagy a kereket kicserélték, javításokat végeztek rajtuk. Kiegyensúlyozatlan kerékkel a jármű irányíthatósága, teljesítménye kisebb, és a gumi élettartama is rövidebb.
• Gumicsere után kisebb sebességgel motorozzon, mert a gumiabroncs felületét be kell járatni ahhoz, hogy elérje az optimális viselkedést.

Az első és hátsó fékkar holtjátéka

Első kerék

A fékkarok végén nem szabad holtjátéknak lennie. Ha mégis van holtjáték, ellenőriztesse valamelyik Yamaha-szervizben a fékrendszert.

VIGYÁZAT

Ha a féket puhának találja, fellevegősödhetett a hidraulikus rendszer. Amennyiben a hidraulikus rendszer fellevegősödött, a jármű használata előtt légteleníttesse a rendszert valamelyik Yamahaszervizben. A fellevegősödött hidraulikus rendszer csökkenti a fékteljesítményt, mely az irányíthatóság elvesztéséhez és balesethez vezethet.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU22390

Az első és hátsó fékbetétek ellenőrzése

Az első és hátsó fékbetétek kopottságát a karbantartási táblázatban megadott időközönként ellenőrizni kell.

YAU22420

Első fékbetétek

Mindkét első féket kopásjelzővel látták el, amely lehetővé teszi, hogy a betétek kopottságát a fék szétszerelése nélkül ellenőrizhesse. A fékbetétek ellenőrzéséhez húzza be a féket, és ellenőrizze a kopásjelző horony mélységét. Ha a kopásjelző horony már majdnem eltűnt, cseréltesse ki mindkét fékbetétet valamelyik Yamaha-szervizben.

YAU22500

Hátsó fékbetétek

1

79.1402561

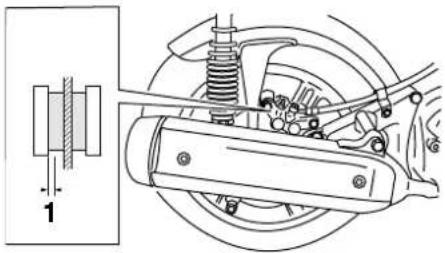

1. A fékbetétek vastagsága

Ellenőrizze a hátsó fékbetéteket, nincsenek-e megsérülve, és mérje meg a vastagságukat. Ha valamelyik fékbetét sérült vagy a vastagsága 0.8 mm (0.03 in) alá csökkent, cseréltesse ki mindkét fékbetétet valamelyik Yamaha-szervizben.

YAU22580

A fékfolyadék szintjének ellenőrzése

Első fék

MIN 1 ZAU#0356

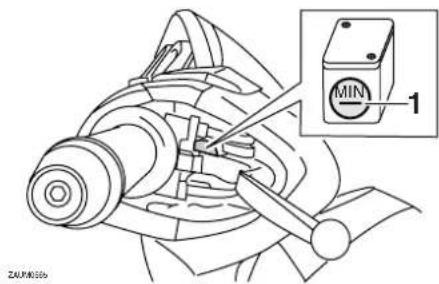

1. Minimális szint jele

Hátsó fék

1. Minimális szint jele

Alacsony fékfolyadékszint esetén levegő kerülhet a fékrendszerbe, ami csökkenti a fék hatásosságát.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Elindulás előtt mindig ellenőrizze, hogy a fékfolyadék szintje a minimális szintjel felett van-e, és szükség esetén töltse utána. Az alacsony fékfolyadékszint fékbetétkopásra és/vagy fékfolyadékszivárgásra utal. Ha a fékfolyadék szintje alacsony, ellenőrizze a fékbetétek állapotát és a fékrendszer esetleges szivárgását.

Ügyeljen az alábbiakra:

●A fékfolyadék szintjének ellenőrzésekor győződjön meg róla, hogy a fékfolyadéktartály teteje vízszintes.
●Kizárólag az előírt minőségű fékfolyadékot használja, más fékfolyadékok megtámadhatják a gumitömítéseket, és ezzel folyadékszivárgást és a fékhatás csökkenését okozhatják.

A gyártó által javasolt fékfolyadék: DOT 4

●Mindig ugyanazzal a típusú fékfolyadékkal töltse utána a rendszert. Különböző fékfolyadékok keverése káros kémiai reakciókat eredményezhet, ami a fékhatás romlását okozhatja.

• Újratöltéskor vigyázzon rá, hogy víz ne kerüljön a fékfolyadék-tartályba. A víz jelentős mértékben csökkenti a folyadék forráspontját, aminek következtében levegő kerülhet a fékrendszerbe.
  ●A fékfolyadék megtámadhatja a festett felületeket és a műanyag részeket. A mellécseppent fékfolyadékot azonnal törölje le.
  ●Mivel a fékbetétek kopnak, normális jelenség, hogy a fékfolyadék szintje folyamatosan csökken. Ugyanakkor, ha hirtelen csökken le a fékfolyadékszint, ellenőriztesse a robogót valamelyik Yamahaszervizben.

YAU22720

A fékfolyadék cseréje

A karbantartási táblázat végén lévő MEGJEGYZÉS-ben megadott időközönként cseréltesse le a fékfolyadékot valamelyik Yamaha-szervizben. Továbbá cseréltesse ki a főfékhenger és a féknyereg tömitéseit, valamint a fékcsövet az alább megadott időközönként, vagy ha sérültek, illetve szivárognak.

●Tömítések: cserélje ki öket kétévenként.
●Fékcső: cserélje ki öket négyévenként.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU23100

A bowdenek ellenőrzése és kenése

Elindulás előtt mindig ellenőrizze a bowdenek működését és állapotát. Ha szükséges, kenje meg a bowdeneket és a bowdenek végeit. Ha valamelyik bowden sérült vagy nehezen mozog, keressen fel egy Yamaha-szervizt.

Ajánlott kenőanyag:

Motorolaj

YWA10720

VIGYÁZAT

Ha a bowdenház sérült, akkor a huzal megszorulhat vagy elrozsdásodhat. A biztonságos működés érdekében minél előbb cseréltesse ki a sérült bowdent.

YAU23111

A gázmarkolat és a gázbowden ellenőrzése, kenése

Elindulás előtt mindig ellenőrizze a gázmarkolat működését. A gázbowdent a karbantartási táblázatban megadott időközönként meg kell kenni.

YAU23171

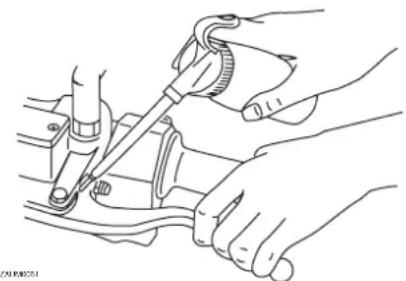

Az első és hátsó fékkarok kenése

Az első és a hátsó fékkarok tengelypontjait a karbantartási táblázatban megadott időközönként meg kell kenni.

Ajánlott kenőanyag:

lítiumszappan-bázisú zsír (általános célú zsír)

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU23211

A középső támasz és az oldaltámasz ellenőrzése, kenése

1 ZAUMC367

1. Oldaltámasz

1 ZAJUK368

1. Középső állvány

Elindulás előtt mindig ellenőrizze a középső támasz és az oldaltámasz működését, és amennyiben szükséges, kenje meg a tengelyeket, illetve az egymáson elmozduló fém alkatrészeket.

YWA10740

VIGYÁZAT

Ha a középső támasz vagy az oldaltámasz nem mozog egyenletesen, ellenőriztesse vagy javíttassa meg valamelyik Yamaha-szervizben.

Ajánlott kenőanyag:

lítiumszappan-bázisú zsír (általános célú zsír)

YAU23271

Az első villa ellenőrzése

Az első villa működését és állapotát a karbantartási táblázatban megadott időközönként ellenőrizni kell az alábbiak szerint.

Állapotellenőrzés

YWA10750

VIGYÁZAT

Támassza meg biztonságosan a járművet, nehogy feldöljön.

Ellenőrizze a belső csöveket, nincsenek-e rajtuk sérülések, karcok és nem tapasztal-e szivárgást.

Működésvizsgálat

1. A robogót állítsa sík talajra, és tartsa függőleges helyzetben.
2. Miközben behúzza az első féket, néhány alkalommal nyomja le erősen a kormányt, és ellenőrizze, hogy az első villa simán rugózik-e.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Ha bármilyen sérülést talált az első villán vagy az nem működik egyenletesen, keresse fel valamelyik Yamaha-szervizt.

YAU23280

A kormányzás vizsgálata

A kopott vagy laza kormánycsapágyak balesetveszélyesek. Ezért a kormány mozgását a karbantartási táblázatban megadott időközönként ellenőrizni kell az alábbiak szerint.

1. Tegyen megfelelő állványt a motor alá, hogy az első kerék felemelkedjen a talajról.

YWA10750

VIGYÁZAT

Támassza meg biztonságosan a járművet, nehogy feldöljön.

1. Fogja meg a villaszárak alsó végét, és próbálja őket előre-hátra mozgatni. Ha holtjátékot érez, ellenőriztesse vagy javíttassa meg a járművet valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU23290

YAU23390

YWA10760

A kerékcsapágyak ellenőrzése

Az első és hátsó kerék csapágyait a karbantartási táblázatban megadott időközönként ellenőriznie kell. Ha a kerekek lazák vagy nem forognak egyenletesen, ellenőriztesse vagy javítassa meg a kerékcsapágyakat valamelyik Yamaha-szervizben.

Akkumulátor

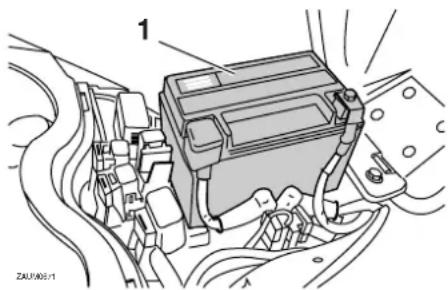

Az akkumulátor az A panel mögött található. (Lásd a(z) 6-5. oldalt.)

Ezt a modellt gondozást nem igénylő (MF) akkumulátorral szerelték fel, így nem igényel karbantartást. Nem kell ellenőrizni az elektrolitszintet, és desztillált vízzel sem kell utántölteni.

Az akkumulátor töltése

Ha az akkumulátor gyengének tűnik, azonnal töltesse fel valamelyik Yamahaszervizben. Ne felejtse el, hogy az akkumulátor hamarabb lemerül, ha a járműre elektromos kiegészítőket szerelt.

VIGYÁZAT

• Az akkumulátorban lévő elektrolit komoly égési sérüléseket okozó kénsavat tartalmaz, mérgező és veszélyes. Kerülje, hogy az akkumulátorsav a bőrével, a ruhájával, a szemével érintkezzen. Védje a szemét, ha az akkumulátorral dolgozik. Ha mégis akkumulátorsavval érintkezik, a KÖVETKEZÖKET TEGYE:
• KÜLSÖLEG: öblítse le bő vízzel.
• BELSÓLEG: igyon nagyobb mennyiségű vizet vagy tejet, és hívjon azonnal orvost.
• SZEMEK: öblítse vízzel 15 percig, és hívjon azonnal orvost.

●Az akkumulátorok robbanásveszélyes hidrogéngázt fejlesztenek. Nyílt láng és szikrák forrását tartsa távol az akkumulátortól, és ne dohányozzon a közelében. Ha zárt térben tölti az akkumulátort, szellőztessen.

●EZT, ÉS MINDEN MÁS AKKUMULÁTORT TARTSON TÁVOL GYERMEKEKTÓL.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Az akkumulátor tárolása

1. Ha több mint egy hónapig nem használja a járművet, vegye ki az akkumulátort, és tárolja száraz, hűvös helyen.
2. Ha több mint két hónapig tárolja az akkumulátort, ellenőrizze a töltöttséget havonta, és szükség esetén töltse fel teljesen.
3. Visszahelyezés előtt töltse fel teljesen az akkumulátort.
4. Behelyezéskor ügyeljen rá, hogy az akkumulátorsaruk megfelelően csatlakozzanak az akkumulátor pólusaihoz.

YCA10630

FIGYELEM:

• Az akkumulátort mindig feltöltött állapotban tárolja. Az akkumulátor visszafordíthatatlan károsodását eredményezheti, ha azt lemerült állapotban tárolja.
• A gondozást nem igénylő (MF) akkumulátorok töltéséhez speciális (állandó feszültségű) akkumulátortöltőt kell használni. Hagyományos akkumulátortöltő használata esetén az akkumulátor károsodik. Ha nincs ilyen speciális

töltője, keresse fel valamelyik Yamaha-szervizt, és ott töltesse fel az akkumulátort.

YAU23525

Biztosítékcsere

1. Főbiztosíték
2. Tartalékbiztosíték

A főbiztosíték és az egyes áramkörök biztosítékait tartalmazó biztosítékdoboz az A panel mögött található. (Lásd a(z) 6-5. oldalt.)

Ha valamelyik biztosíték kiolvad, az alábbi módon cserélje ki.

1. Állítsa a gyújtáskapcsolót "×" helyzetbe, és kapcsolja ki a kiovadt biztosíték áramkörét.
2. Vegye ki a kiolvadt biztosítékot, majd helyezzen be egy előírt névleges áramú új biztosítékot.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1 2 3 4 5 6 7 8 9 10

1. Biztosítékdoboz
2. A hütöventillátor biztosítéka
3. Az ECU biztosítéka
4. Memóriavédő biztosíték
5. A jelzőberendezések biztosítéka
6. A fényszóró biztosítéka
7. A gyújtáskapcsoló biztosítéka
8. Tartalékbiztosíték
9. Tartalékbiztosíték
10. Tartalékbiztosíték

A biztosítékok adatai:

Főbiztosíték:

30.0 A

Az ECU biztosítéka:

5.0 A

A jelzőberendezések biztosítéka: 15.0 A

A gyújtás biztosítéka:

10.0 A

A fényszóró biztosítéka:

15.0 A

Memóriavédő biztosíték:

5.0 A

A hütöventillátor biztosítéka:

5.0 A

YCA10640

FIGYELEM:

Az elektromos rendszer túlterhelésének és az esetleges tűzveszély elkerülése érdekében ne használjon az előírtnál nagyobb névleges áramú biztosítékot.

1. Fordítsa a gyújtáskapcsolót “Ó” állásba, és kapcsolja be a kicserélt biztosítékhoz tartozó áramkört. Ellenőrizze az eszköz működését.
2. Amennyiben a biztosíték a bekapcsoláskor ismét kiég, ellenőriztesse az elektromos rendszert valamelyik Yamaha-szervizben.

YAUM2180

Izzócsere a fényszóróban

Ennek a modellnek a fényszórójában kvarc-halogén izzólámpák találhatók. Ha kiég a fényszóró-izzó, az alábbiakban leírt módon cserélje ki.

A távolsági fényszóró izzójának cseréje

1. Szerelje le az "A" burkolatot. (Lásd a(z) 6-5. oldalt.)
2. Vegye le a fényszóró-izzó burkolatát.

1

1. A fényszóró-izzó burkolata
2. Az óramutató járásával ellentétes irányba elfordítva akassza ki az izzó foglalatát, és vegye ki a kiégett izzót.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

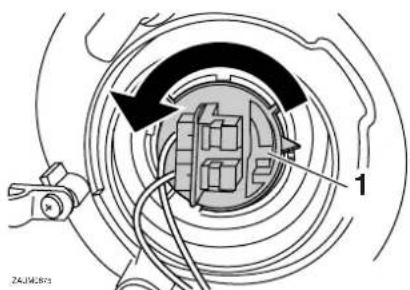

1. A fényszóró-izzó foglalata

YWA10790

VIGYÁZAT

A fényszóró-izzók erősen felmelegednek. Ezért tartsa távol a gyúlékony anyagokat a működő fényszóró-izzótól, és ne érjen az izzóhoz, amíg az le nem húlt.

1. Helyezze be az új izzót, majd az óramutató járásával egyező irányba elfordítva rögzítse a foglalattal. YCA10650

FIGYELEM:

Ügyeljen rá, nehogy az alábbi részek megsérüljenek:

- A fényszóró izzója Az izzó beszennyeződésének elkerülése érdekében ne érintse meg az izzó búráját, mert ez

károsan befolyásolja az izzó búrájának átlátszóságát, az izzó fényerejét és élettartamát. A fényszóró-izzón található szennyeződéseket és ujjlenyomatokat alaposan törölje le alkohollal vagy hígítóval átitatott ronggyal.

- A fényszóró lencséje Ne ragasszon színezett fóliát vagy matricákat a fényszóró lencséjére. Ne használjon az előírtnál nagyobb teljesítményű fényszóró-izzót.

1. Helyezze vissza a fényszóró-izzó burkolatát.
2. Szerelje vissza a burkolatot.
3. Szükség esetén állíttassa be a fényszórót valamelyik Yamaha-szervizben.

A tompított fényszóró izzójának cseréje

1. Szerelje le az "A" burkolatot. (Lásda(z) 6-5. oldalt.)

2. Vegye le a fényszóró-izzó 1. A fényszóró izzója burkolatát.

3. A fényszóró elektromos csatlakozója

1 ZAUMIN057

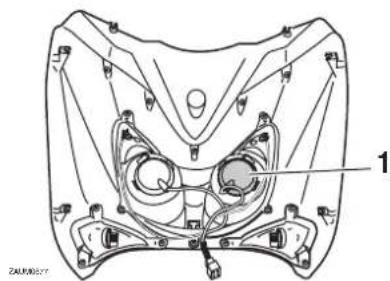

1. A fényszóró-izzó burkolata

2. Vegye le a fényszóró csatlakozóját.

3. Akassza ki az izzó foglalatát, és vegye ki a kiégett izzót.

1 2 ZU R03778

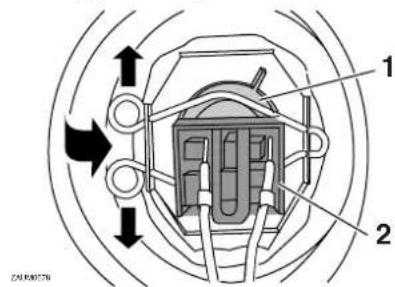

1. A fényszóró izzója
2. A fényszóró elektromos csatlakozója

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YWA10790

VIGYÁZAT

A fényszóró-izzók erősen felmelegednek. Ezért tartsa távol a gyúlékony anyagokat a működő fényszóró-izzótól, és ne érjen az izzóhoz, amíg az le nem húlt.

1. Helyezze be az új izzót, majd rögzítse a foglalattal.

YCA10650

FIGYELEM:

Ügyeljen rá, nehogy az alábbi részek megsérüljenek:

- A fényszóró izzója Az izzó beszennyeződésének elkerülése érdekében ne érintse meg az izzó búráját, mert ez károsan befolyásolja az izzó búrájának átlátszóságát, az izzó fényerejét és élettartamát. A fényszóró-izzón található szennyeződéseket és ujjlenyomatokat alaposan törölje le alkohollal vagy hígítóval átitatott ronggyal.

●A fényszóró lencséje Ne ragasszon színezett fóliát vagy matricákat a fényszóró lencséjére.

Ne használjon az előírtnál nagyobb teljesítményű fényszóró-izzót.

1. Ne érjen az izzó búrájához.

2. Illessze vissza a fényszóró csatlakozóját.

3. Helyezze vissza a fényszóró-izzó burkolatát.
4. Szerelje vissza a burkolatot.
5. Szükség esetén állíttassa be a fényszórót valamelyik Yamaha-szervizben.

YAUT1260

Izzócsere az első irányjelzőben

YCA10670

FIGYELEM:

Javasoljuk, hogy ezt a müveletet valamelyik Yamaha-szervizzel végeztesse el.

1. Állítsa a robogót a középső támaszra.
2. Szerelje le az "A" burkolatot. (Lásda(z) 6-5. oldalt.)
3. Az óramutató járásával ellenkező irányba elfordítva vegye ki a foglalatot, az izzóval együtt.

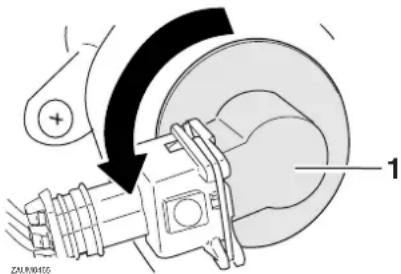

1. Az irányjelző izzójának foglalata

2. A kiégett izzó eltávolításához nyomja be az izzót, majd fordítsa el az óramutató járásával ellenkező irányba.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Helyezze be az új izzót a foglalatba, nyomja be, majd fordítsa el ütközésig az óramutató járásával megegyező irányba.
2. Az óramutató járásával megegyező irányba elforgatva rögzítse vissza a foglalatot.
3. Szerelje vissza a burkolatot.

YAUM2190

A hátsó/féklámpa vagy a hátsó irányjelző izzójának cseréje

1. Állítsa a járművet a középső támaszra.
2. Szerelje le a "B" burkolatot. (Lásda(z) 6-5. oldalt.)
3. A csavar kicsavarása után vegye le a hátsó/féklámpa egységét.

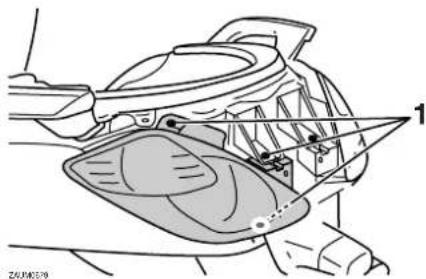

1. Csavar

2. Az óramutató járásával ellenkező irányba elfordítva vegye ki a foglalatot, az izzóval együtt.

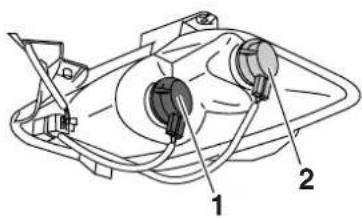

1. A hátsó/féklámpa izzójának foglalata

2. Az irányjelző izzójának foglalata

3. A kiégett izzó eltávolításához nyomja be az izzót, majd fordítsa el az óramutató járásával ellenkező irányba.

4. Helyezze be az új izzót a foglalatba, nyomja be, majd fordítsa el ütközésig az óramutató járásával megegyező irányba.
5. Az óramutató járásával megegyező irányba elforgatva rögzítse vissza a foglalatot.
6. A csavarok segítségével szerelje vissza a hátsó/féklámpa egységét.
7. Szerelje vissza a burkolatot.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAUM2200

Izzócsere a rendszám- megvilágító lámpában

1. Húzza ki a foglalatot az izzóval együtt.

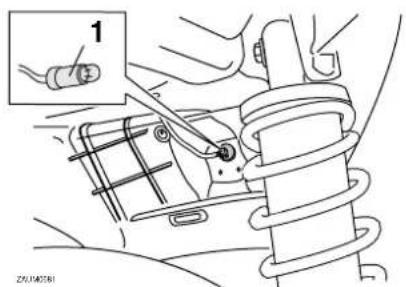

1. A rendszám-megvilágító lámpa izzójának foglalata
2. Húzza ki a kiégett izzót.
3. Helyezze be az új izzót a foglalatba.
4. Helyezze vissza a foglalatot a rendszám-megvilágító lámpába.

Izzócsere a helyzetjelzőkben

Ezt a modellt két helyzetjelzővel látták el. Ha valamelyik helyzetjelző izzója kiég, az alábbiakban leírt módon cserélje ki.

1. Szerelje le az "A" burkolatot. (Lásda(z) 6-5. oldalt.)
2. Húzza ki a foglalatot az izzóval együtt.

1. A helyzetjelző izzójának foglalata

2. Húzza ki a kiégett izzót.

3. Helyezze be az új izzót a foglalatba.
4. Helyezze vissza a foglalatot a rendszám-megvilágító lámpába.
5. Szerelje vissza a burkolatot.

YAUM2210

YAUM2210

YAU25880

Hibakeresés

Bár a Yamaha robogókat szigorú ellenőrzésnek vetik alá, mielőtt kikerülnek a gyárból, hibák mégis előfordulhatnak a használat során. Az üzemanyag-ellátó rendszer, a gyújtórendszer vagy a sűrítés hibája rossz indíthatóságot és gyenge teljesítményt idézhet elő.

A hibakereső táblázat ezeknek a rendszereknek a gyors és egyszerű ellenőrzését teszi lehetővé. Ha bármilyen javítás válik szükségessé, vigye el a robogót valamelyik Yamaha-szervizbe. A szervizek képzett dolgozói rendelkeznek a robogók megfelelő javításához szükséges szerszámokkal, szakmai ismeretekkel és tudással.

Csak eredeti Yamaha-cserealkatrészeket építteen be. Az utángyártott alkatrészek csak külsőleg hasonlitanak a Yamaha-alkatrészekre, sokszor gyengébb minőségűek. Következésképpen rövidebb az élettartamuk, és drága javítási költségeket vonhatnak maguk után.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Hibakereső táblázat

YAU42130

Indítási problémák és csökkent motorteljesítmény

YWA10840

VIGYÁZAT

Ha az üzemanyag-ellátó rendszert ellenőrzi vagy javítja, tartson távol mindenféle nyílt lángot és cigarettetát.

1. Üzemanyag

Ellenőrizze az üzemanyagszintet az üzemanyagtartályban.

Az üzemanyag elegendő.

Ellenőrizze a kompressziót.

Nincs üzemanyag az üzemanyagtartályban.

Töltsön üzemanyagot az üzemanyagtartályba.

A motor nem indul. Ellenőrizze a kompressziót.

2. Kompresszió

Használja az önindítót.

Van kompresszió.

Ellenőrizze a gyújtást.

Nincs kompresszió.

Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

3. Gyújtás

Vegye ki a gyújtógyertyát, és ellenőrizze az elektródákat.

Nedves

A gyertyát törölje át száraz kendővel, és állítsa be a szikraközt, vagy cserélje ki a gyertyát.

Használja az önindítót.

Száraz

Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

A motor nem indul. Ellenőrizze az akkumulátort.

4. Akkumulátor

Indítózzon.

A motor gyorsan fordul át.

Az akkumulátor rendben van.

A motor lassan fordul át.

Ellenőrizze az akkumulátor csatlakozásait, és szükség esetén töltse újra az akkumulátort.

A motor nem indul. Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A motor túlmelegedése

YWA10400

VIGYÁZAT

• Ne távolítsa el a hűtősapkát, ha a motor és a hűtő forró. Nagynyomású forró folyadék és gőz csaphat ki a hűtőből, amely komoly sérüléseket okozhat. Várjon, míg a motor lehül.
• Csavarja ki a hütősapka-rögzítő csavart, tegyen egy vastag rongyot vagy törölközöt a hütősapkára, majd lassan forgassa el ütközésig a hütősapkát az óramutató járásával ellentétes irányba, hogy a túlnyomás megszűnjön. Ha a sziszegő hang elhalkult, nyomja le a sapkát, csavarja tovább az óramutató járásával ellentétes irányba, majd vegye le.

MEGJEGYZES:

Ha nem kapható hűtőfolyadék, használjon csapvizet, de amint lehet, cserélje le az előírt hűtőfolyadékra.

A ROBOGÓ TISZTÍTÁSA ÉS TÁROLÁSA

YAU26091

Ápolás

A robogók nyitott felépítése látványossá teszi a járművet, ugyanakkor jobban ki is van téve az időjárásnak. A rozsda és a korrózió megtámadhatja a csúcsminőségű alkatrészeket is. A rozsdás kipufogócső egy autón nem látszik, de egy robogó megjelenését erőteljesen lerontja. A gyakori, megfelelő tisztítás és ápolás nemcsak a garancia feltétele, hanem széppé varázsolja a robogót, meghosszabbítja az élettartamát és megőrzi a jármű teljesítményét is.

Tisztítás előtt

1. Miután a motor lehült, húzzon egy nejlonzacskót a kipufogó végére.
2. Győződjön meg róla, hogy az összes kupak, burkolat és elektromos csatlakozó, beleértve a gyertyapipát is, megfelelően zárnak.
3. A különösen makacs szennyeződéseket, például a motorra égett olajat, lazítsa fel zsírtalanító oldattal és egy kefe segítségével, azonban ügyeljen rá, hogy ne kerüljön zsírtalanító a tömítésekre, szimeringekre és a kerékcsapágyakra. A zsírtalanítót és a szennyeződéseket öblítse le vízzel.

Tisztítás

YCA10781

FIGYELEM:

• Kerülje az erősen savas keréktisztítókat, főleg küllős kerekeken. Ha ilyen termékeket használ a különösen szennyezett területeken, ne hagyja ott az előírtnál hosszabb ideig. Alaposan öblítse le vízzel, azonnal szárítsa fel a vizet, és kezelje le a felületet korrózióvédő anyaggal.
  ●A helytelen tisztítás károsíthatja a burkolatokat, a paneleket, a szélvédőt, a fényszóró lencséjét, a műszerek előlapjait és más műanyag alkatrészeket. Csak puha, tiszta rongyot vagy szivacsot, enyhe tisztítószert és vizet használjon a műanyag alkatrészek tisztításához.
  ●Ne használjon agresszív kémiai szereket a műanyag alkatrészekhez. Ne használjon olyan rongyot vagy szivacsot, amely korábban agresszív polírozó-tisztító szerekkel, oldatokkal, hígítóval, benzinnel, gázolajjal, rozsdamaróval,

korróziógátlóval, fékfolyadékkal, fagyállófolyadékkal vagy akkumulátorsavval érintkezett.

• Ne használjon nagynyomású mosót vagy gőzborotvát, mert a vizet bepréselhetik a nyílásokba, ami meghibásodáshoz vezethet az alábbi helyeken: a kerék, a lengőkar, a villa és a fékek tömítéseinél, az elektromos egységekben (csatlakozók, eszközök, kapcsolók és világítóberendezések), a levegőző és túlfolyó nyílásoknál.
• Szélvédővel felszerelt robogók esetén: ne használjon agresszív tisztítószereket vagy kemény szivacsot a szélvédő tisztításához, mert az bemattulhat vagy megkarcolódhat. A műanyagtisztító szerek bizonyos összetevői is megkarcolhatják a szélvédőt. Először próbálja ki a tisztítószert a szélvédőn egy kevésbé látható helyen. Ha a szélvédő karcos, mosás után használjon jó minőségű műanyagpolírozó szert.

A ROBOGÓ TISZTÍTÁSA ÉS TÁROLÁSA

Általános használat után

Puha, tiszta szivacs segítségével mossa le a szennyeződéseket meleg vízzel és enyhe tisztítóoldattal, majd alaposan öblítse le a robogót tiszta vízzel. A nehezen hozzáférhető helyek tisztításához használjon fogkefét vagy üvegmosó kefét. A makacs szennyeződéseket és a rovarnyomokat könnyebben eltávolíthatja, ha a mosás előtt néhány percre letakarja azokat egy vizes ronggyal.

Esőben, tengerparton és sózott utakon való motorozás után

Mivel a tengeri só és az utak sózásához használt fagymentesítő só vízzel együtt rendkívül korrozív, kövesse a következő utasításokat esőben, tengerparton és sózott utakon való motorozás után.

MEGJEGYZES:

A télen az utakra szórt só még tavasszal is megmarad.

1. Miután lehült a motor, mossa le a robogót hideg vízzel és enyhe tisztítószerrel.

YCA10790

FIGYELEM:

Ne használjon meleg vizet, mert az erősíti a só korróziós hatását.

1. A korrózió elkerülése érdekében fújja be a fém, krómozott és nikkelezett alkatrészeket korróziógátló sprayvel.

Tisztítás után

1. Törölje szárazra a robogót szarvasbőrrel vagy nedvszívó ronggyal.

2. A krómozott és az alumíniumból vagy rozsdamentes acélból készült alkatrészeket fényesítse ki. (A fényesítés során a rozsdamentes acélból készült kipufogórendszer hő okozta elszíneződése is eltüntethető.)

3. A korrózió elkerülése érdekében ajánlatos korróziógátló spray-vel befújni a fém-, valamint a krómozott és nikkelezett felületeket.

4. A mosás után megmaradt szennyeződések eltávolítására jól használható az univerzális olajspray.

5. A köfelverődések okozta kisebb sérüléseket javítsa ki javítófestékkel.

6. Kenje be a festett felületeket viasszal.

7. Tárolás vagy letakarás előtt szárítsa meg teljesen a robogót.

YWA10940

VIGYÁZAT

• Ne kerüljön olaj vagy viasz a fékekre, gumiabroncsokra. Ha szükséges, tisztítsa meg a féktárcsákat és a fékbetéteket közönséges féktárcsatisztítóval vagy acetonnal, valamint mossa le a gumiabroncsokat meleg vízzel és enyhe tisztítószerrel.
• Motorozás előtt próbálja ki a fékeket és a robogó kanyarodási tulajdonságait

YCA10800

FIGYELEM:

• Az olajspray-t és a viaszt vékonyan kenje fel és törölje le a felesleget.
• Soha ne kenjen olajat vagy viaszt a gumi és műanyag alkatrészekre. Megfelelő ápolószerrel kezelje őket.
• Kerülje az agresszív polírozószerek használatát, mert azok megsérthetik a festéket.

A ROBOGÓ TISZTÍTÁSA ÉS TÁROLÁSA

MEGJEGYZES:

Ha tanácstalan, milyen ápolószert használjon, keresse fel valamelyik Yamaha-márkakereskedőt.

YAU36560

Tárolás

Rövid távú

Tartsa a robogót száraz, hűvös helyen, amennyiben szükséges, használjon légáteresztő takarót a por ellen.

YCA10820

FIGYELEM:

• Ha a nedves robogót rosszul szellőző helyen vagy nem légáteresztő ponyva alatt tárolja, a nedvesség beszivároghat az alkatrészek közé, és rozsdásodást okozhat.
  ●A korrózió elkerülése érdekében ne tárolja a robogót nedves pincében, istállóban (az ammónia jelenléte miatt), illetve olyan helyen, ahol erős vegyszereket tárolnak.

Hosszú távú

Több hónapos tárolás előtt:

1. Kövesse az “Ápolás” című fejezetekben leírtakat.
2. Töltse tele az üzemanyagtartályt, és adjon hozzá stabilizáló adalékot (amennyiben lehetséges), hogy az

üzemanyag minősége ne romoljon, illetve az üzemanyagtartály ne rozsdásodjon meg.

1. Hajtsa végre a következőket, hogy meggátolja többek között a henger és a dugattyúgyűrűk korrózióját.

a. Húzza le a gyertyapipát, és szerelje ki a gyertyát.
b. A gyertyafuraton keresztül öntsön egy teáskanálnyi olajat a hengerbe.
c. Helyezze be a gyertyát a gyertyapipába, majd érintse a gyertyát a hengerfejhez, így az elektródák földelve lesznek. (A következő lépésben ez akadályozza meg a szikrázást.)
d. Forgassa át a motort néhányszor az indítómotorral. (Ez bevonja a henger falát olajjal.)
e. Húzza ki a gyertyát a gyertyapipából, csavarja vissza a hengerbe, majd illessze vissza a gyertyapipát.

YWA10950

VIGYÁZAT

A károk és sérülések elkerülése érdekében a gyertyák elektródáit földelje le, mielőtt átforgatná a motort.

A ROBOGÓ TISZTÍTÁSA ÉS TÁROLÁSA

1. Kenje meg a bowdeneket, a karok, pedálok és az oldaltámasz tengelyeit.
2. Ellenőrizze, és szükség esetén állítsa be a guminyomást, majd emelővel emelje meg a robogót annyira, hogy mindkét kereke felemelkedjen a talajról. Ha nincs lehetőség a robogó megemelésére, akkor havonta fordítson kicsit a kerekeken, hogy ne deformálódjanak el a gumiabroncsok.
3. Helyezzen a kipufogó végére egy nejlonzacskót, hogy a pára ne juthasson be.
4. Szerelje ki az akkumulátort, és töltse fel teljesen. Tárolja hűvös, száraz helyen, és töltse fel havonta egyszer. Ne tárolja az akkumulátort túl hideg, vagy túl meleg helyen (0 °C (30 °F) alatt vagy 30 °C (90 °F) felett). Az akkumulátor tárolásával kapcsolatban lásd még a(z) 6-21. oldalt.

MEGJEGYZES:

Tárolás előtt végezzen el minden szükséges javítást.

MÜSZAKI ADATOK

Méretek:

Teljes hossz:

2175 mm (85.6 in)

Teljes szélesség:

785 mm (30.9 in)

Teljes magasság:

1460 mm (57.5 in)

Ülésmagasság:

790 mm (31.1 in)

Tengelytávolság:

1470 mm (57.9 in)

Hasmagasság:

165 mm (6.50 in)

Minimális fordulási sugár:

2400 mm (94.5 in)

Önsúly:

Olajjal és üzemanyaggal feltöltve:

173.0 kg (381 lb)

Motor:

Motortípus:

folyadékhűtéses, négyütemű, SOHC

Hengerelrendezés:

Elörehajló egyhengeres

Hengerürtartalom:

249.8 cm³

Hengerfurat × löket:

SAE20W40 vagy SAE20W50

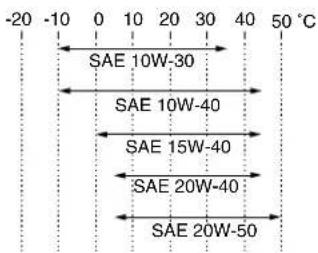

-20 -10 0 10 20 30 40 50 °C SAE 10W-30 SAE 10W-40 SAE 15W-40 SAE 20W-40 SAE 20W-50

Az ajánlott motorolaj besorolása:

API specifikáció: SG vagy jobb minőségű,

JASO: MA

A motorolaj mennyisége:

Időszakos olajcsere-mennyiség:

1.20 L (1.27 US qt) (1.06 Imp.qt)

Véghajtóműolaj:

Típus:

SAE10W30 típusú SE motorolaj

Mennyiség:

A tágulási tartály térfogata (a maximális szint

jeléig):

Hütötérfogat (csövekkel együtt):

1.02 L (1.08 US qt) (0.90 Imp.qt)

Levegőszűrő:

Levegőszűrő-betét:

impregnált papírszűrő

Üzemanyag:

Ajánlott üzemanyag:

kizárólag ólommentes normálbenzin

Az üzemanyagtartály térfogata:

10.5 L (2.77 US gal) (2.31 Imp.gal)

Tartalék-üzemanyag térfogata:

2.7 L (0.72 US gal) (0.60 Imp.gal)

Üzemanyag-befecskendezés:

Fojtószelepház:

Gvártó:

AISAN

Típus/mennyiség:

EFI/1

Gyújtógyertyák:

Gyártó/modell:

NGK/DPR8EA-9

Szikraköz:

Tengelykapcsoló típusa:

Száraz, centrifugális, automata

Sebességváltó:

Primer áttételi rendszer:

Ferde fogazású fogaskerék

Primer áttétel:

40/15 (2.666)

Végáttételi rendszer:

Ferde fogazású fogaskerék

Végáttétel:

42/14 (3.000)

A váltó típusa:

Ékszíj, automata

Müködtetés:

Centrifugális automata típusú

Váz:

Váztípus:

Acél csőváz

Villaszög:

26.00°

Utánfutás:

96.0 mm (3.78 in)

Első gumiabroncs:

Típus:

tömlő nélküli

Méret:

120/70-16 M/C 57P

Gyártó/modell:

PIRELLI/SPORT DEMON FRONT

Hátsó gumiabroncs:

Típus:

tömlő nélküli

Méret:

140/70-15 69P

Gyártó/modell:

PIRELLI/SPORT DEMON

Terhelés:

Maximális terhelhetőség:

185 kg (408 lb)

(a vezető, az utas, a csomagok és a

kiegészítők összsúlya)

Guminyomás (hideg állapotban mérve):

Terhelés:

0–90 kg (0–198 lb)

Első kerék:

170 kPa (25 psi, 1.70 kgf/cm²)

Hátsó kerék:

190 kPa (28 psi, 1.90 kgf/cm²)

Terhelés:

Ajánlott fékfolyadék:

DOT 4

Hátsó fék:

Típus:

szimpla tárcsafék

Müködtetés:

Balkezes működtetés

Ajánlott fékfolyadék:

DOT 4

Első felfüggesztés:

Típus:

teleszkópos villa

Rugó/lengéscsillapító típusa:

tekercsrugó/olajcsillapítás

Rugóút:

100.0 mm (3.94 in)

Hátsó felfüggesztés:

Típus:

Lengötengelyes felfüggesztés

Rugó/lengéscsillapító típusa:

tekercsrugó/olajcsillapítás

Rugóút:

105.0 mm (4.13 in)

Elektromos rendszer:

Gyújtásrendszer:

digitális TCI

Töltörendszer:

AC elektromágneses

Akkumulátor:

Modell:

GTX9-BS

Feszültség, kapacitás:

12 V, 8.0 Ah

Fényszóró:

Izzó típusa:

halogénizzó

Izzó feszültsége, teljesítménye ×

darabszáma:

Tompított fényszóró:

12 V, 55.0 W × 1

Távolsági fényszóró:

12 V, 55.0 W × 1

MÜSZAKI ADATOK

Hátsó/féklámpa:

Első irányjelző lámpa:

12 V, 10.0 W × 2

Hátsó irányjelző lámpa:

12 V, 10.0 W × 2

Helyzetjelző lámpa:

12 V, 5.0 W × 2

Rendszám-megvilágító lámpa:

12 V, 5.0 W × 1

Műszermegvilágító lámpa:

LED

A távolsági fény visszajelző lámpája: LED

Az irányjelző visszajelző lámpája: LED x 2

Az üzemanyagszint figyelmeztető lámpája: LED

Motorhibára figyelmeztető lámpa: LED

Az indításgátló visszajelző lámpája: LED

Biztosítékok:

Főbiztosíték: 30.0 A

A fényszóró biztosítéka: 15.0 A

A jelzőberendezések biztosítéka: 15.0 A

A gyújtás biztosítéka: 10.0 A

A hütöventillátor biztosítéka: 5.0 A

Az ECU biztosítéka: 5.0 A

Memóriavédő biztosíték: 5.0 A

A TERMÉK AZONOSÍTÁSA

YAU26351

Azonosító számok

Jegyezze fel a kulcs azonosító számát, a vázszámot és a modellazonosító címke információit a lenti üresen hagyott helyekre, arra az esetre, ha alkatrészt kívánna rendelni valamelyik Yamaha márkakereskedőtöl, illetve ha a járművet ellopnák.

A KULCS AZONOSÍTÓ SZÁMA:

A kulcs azonosító száma

乙巳巳巳巳
1. A kulcs azonosító száma

A kulcsazonosító szám a kulcskarikán lévő fémlapkába ütve található. Jegyezze fel ezt a számot az üres helyre, mely új kulcs rendelésekor emlékeztetőül szolgálhat.

YAU26381

YAU26381

Vázszám

A vázszám a vázba ütve található.

MEGJEGYZES:

A vázszámot a jármű azonosítására használják, valamint a helyi hatósági szervek is kérhetik a jármű regisztrációja során.

A TERMÉK AZONOSÍTÁSA

YAU26490

Modellcímke

A modellcímkét az ülés aljára ragasztották. (Lásd a(z) 3-10. oldalt.) Jegyezze fel a rajta található adatokat az üres helyre. Ezekre az adatokra akkor lesz szüksége, ha pótalkatrészt rendel valamelyik Yamaha-márkakereskedőtől.

TÁRGYMUTATÓ

A

A gázbowden holtjátéka, ellenőrzés ..... 6-12

A jármű részei.... 2-1

Akkumulátor.... 6-21

A kormányon elhelyezett kapcsolók...... 3-6

A kulcs azonosító száma 9-1

A levegőszűrő és az ékszíjház levegőszűrő-betétje 6-11

A motor beindítása.... 5-1

A motor bejáratása.... 5-3

A távolsági fény visszajelző lámpája..... 3-2

Az első és hátsó fékkar holtjátéka ...... 6-15

Az irányjelző visszajelző lámpái.... 3-2

Azonosító számok.... 9-1

Á

Ápolás....7-1

B

Biztonsági információk.... 1-1

Biztosítékok, csere.... 6-22

Bowdenek, ellenőrzés és kenés ...... 6-18

Burkolatok és panelek, le- és felszerelés 6-5

Cs

Csomagakasztó 3-12

E

Elindulás....5-2

Első és hátsó fékbetétek, ellenőrzés ..... 6-16

Első villa, ellenőrzés ...... 6-19

F

Fékezés 5-2

Fékfolyadék, csere.... 6-17

Fékfolyadékszint, ellenőrzés.... 6-16

Fékkar, első.... 3-7

Fékkar, hátsó.... 3-8

Fékkarok, kenés....6-18

Fényszóró-izzó, csere....6-23

Fényváltó kapcsoló....3-7

G

Gázmarkolat és gázbowden, ellenőrzés és kenés ....6-18 Gumiabroncsok ....6-13

Gy

Gyorsítás és lassítás....5-2

Gyújtáskapcsoló/kormányzár....3-1

Gyújtásmegszakító rendszer....3-13

Gyújtógyertya, ellenőrzés....6-6

H

Használat előtti ellenőrzési lista....4-2

Hátsó/féklámpa vagy a hátsó irányjelző izzója, csere....6-26

Hátsó lengéscsillapítók, beállítás ......3-12

Helyzetjelző, izzócsere ......6-27

Hibakeresés....6-27

Hibakereső táblázat....6-28

Hűtőfolyadék....6-10

Hütöfolyadék-hömérő....3-3

|

Időszakos karbantartási és kenési táblázat....6-2

Indítógomb....3-7

Irányjelző izzója (első), csere ......6-25

Irányjelző-kapcsoló....3-7

K

Katalizátor....3-9

Kerekek....6-15

Kerékcsapágyak, ellenőrzés....6-21

Kijelző, többfunkciós 3-3

Kormány mozgása, ellenőrzés ......6-20

Középső támasz és oldaltámasz, ellenőrzés és kenés.... 6-19

Kürt.... 3-7

M

Modellcímke.... 9-2

Motorhibára figyelmeztető lámpa; ...... 3-2

Motorolaj 6-7

Müszaki adatok 8-1

0

Oldaltámasz.... 3-13

ó

Óvintézkedések.... 1-4

P

Parkolás.... 5-4

R

Rendszám-megvilágító lámpa izzója, csere....6-27

S

Sebességmérő 3-2

Sz

Szelephézag beállítása.... 6-13

Szerszámkészlet.... 6-1

T

Tanksapka.... 3-8

Tárolás.... 7-3

Tárolórekesz....3-10, 3-11

ü

Ülés.... 3-10

Üzemanyag 3-8

Üzemanyag-fogyasztás, ötletek a csökkentésre.... 5-3

Üzemanyagszint-mérő.... 3-3

TÁRGYMUTATÓ

V

Vázszám 9-1

Véghajtómüolaj....6-9

Visszajelző és figyelmeztető lámpák..... 3-2

YAMAHA

YAMAHA MOTOR CO., LTD.

PRINTED IN THE NETHERLANDS

2007.01
