HASZNÁLATI ÚTMUTATÓ GT-SF-ELK-01 Easy Home

A készülék fő fűtőberendezésként nem használható. A készülék csak jól szigetelt helyiségekben, alkalmanként történő használatra alkalmas.

Eredeti használati utasítás

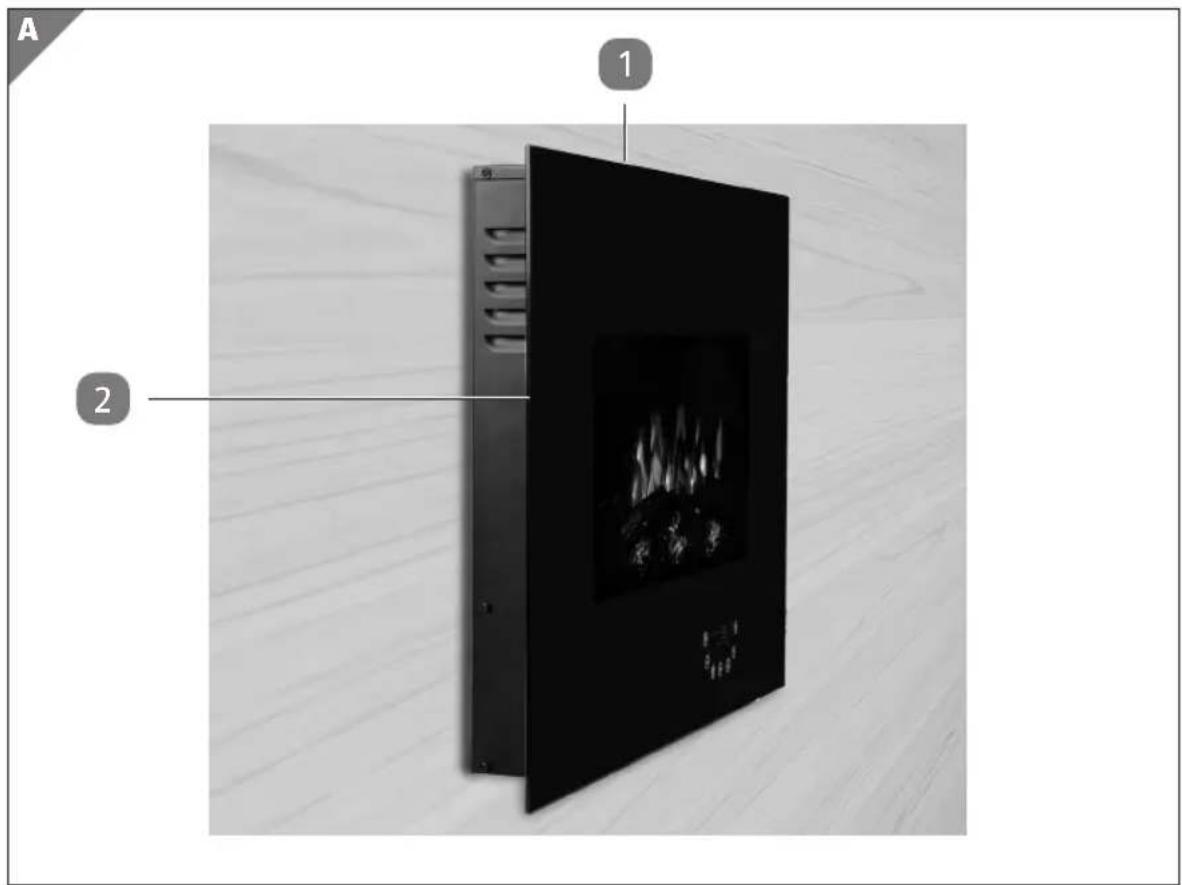

A 1 2

B 3 EASY ROME 4 61

C 4 6 13 12 35° + - M 7 8 101 9

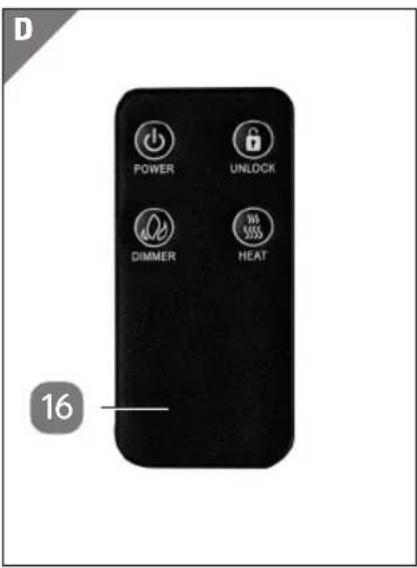

D POWER UNLOCK DIMMER HEAT 16

E I O 5

A csomag tartalma/a készülék részei

1 Hőkieresztő nyílások
2 Üveglap (burkolat)
3 Kandallótűz-világítás
4 Kijelző
5 Főkapcsoló (a burkolat alján) 0/I
6 Kezelőfelület, rajta a következőkkel:
7 Be-/kikapcsoló gomb
8 Üzemmódválasztó gomb
9 Fényerő-szabályozó gomb
10 A „Nyitott ablak” funkció gombja
11 Beállítások
12 Csökkentés gomb
13 Növelés gomb
14 Beakasztó léc (a készülékre szerelve)
15 Menetes furatok (a készülék alsó részén)
16 Távirányító elemmel
17 Felső fali tartó
18 Alsó fali tartó
19 2 rövid csavar
20 4 hosszú csavar + 4 tipli
21 Használati útmutató és garancialevél (ábra nélkül)

A műszaki és optikai változtatások jogát fenntartjuk.

Tartalom

Tartalom

Áttekintés....2

A csomag tartalma/a készülék részei 5

Általános tudnivalók....7

Olvassa el és örizze meg a használati útmutatót....7

Jelmagyarázat és további információk....7

Biztonság....8

Rendeltetésszerű használat....8

Biztonsági utasítások....9

Csökkent képességű gyermekeket és személyeket fenyegető veszélyek....9

Veszélyek elektromos készülék használata közben 10

Elemek....11

Veszélyek az elektromos kandalló üzemeltetése közben....12

Telepítés és szerelés 15

Az első használatbavétel előtt 15

Falra szerelés....15

Kezelés....19

Gombok lezárása....19

Alapfunkciók 20

Az idő beállítása 21

Üzemmódok....22

„Nyitott ablak” funkció ....26

A készülék visszaállítása a gyári alapbeállításokra....26

A távirányító használata....26

Túlhevülés elleni védelem....28

Karbantartás, tisztítás és ápolás 29

Zavarok és elhárításuk ....31

Műszaki adatok ....32

Megfelelőségi nyilatkozat....34

Leselejtezés 34

A csomagolás ártalmatlanítása.... 34

A készülék ártalmatlanítása.... 34

Az elemeket és akkumulátorokat tilos a háztartási hulladékba helyezni. 34

Általános tudnivalók

Olvassa el és örizze meg a használati útmutatót

A használati útmutató ehhez az elektromos kandallóhoz tartozik. Fontos tudnivalókat tartalmaz az üzembe helyezéssel és a kezeléssel kapcsolatban.

Az elektromos kandalló használata előtt alaposan olvassa át a használati útmutatót, különösen a biztonsági utasításokat. A használati útmutató figyelmen kívül hagyása súlyos sérüléseket okozhat, illetve az elektromos kandalló károsodásához vezethet.

A használati útmutató az Európai Unióban érvényes szabványok és szabályozások alapján készült. Vegye figyelembe az adott országban érvényes irányelveket és törvényeket is.

A későbbi használathoz őrizze meg a használati útmutatót. Ha továbbadja valakinek az elektromos kandallót, ezt a használati útmutatót is feltétlenül mellékelje hozzá.

Jelmagyarázat és további információk

Az itt felsorolt jelek és figyelmeztetések a készüléken és/vagy a csomagoláson találhatók és kiegészítő információként szolgálnak.

Olvassa el és örizze meg a használati útmutatót!

A fontos figyelmeztetéseket ez a szimbólum jelöli.

személyi sérülésekre utal

FIGYELEM!

anyagi károkra utal

A fontos információkat ez a szimbólum jelöli.

Megfelelőségi nyilatkozat (lásd a „Megfelelőségi nyilatkozat” című fejezetet): a szimbólummal jelölt termékek megfelelnek a vonatkozó EK irányelveknek.

FIGYELEM! Túlmelegedésének elkerülése érdekében az elektromos kandallót tilos letakarni.

www.fsc.com ID 111239688
Az „Ellenőrzött biztonság” címke igazolja, hogy a készülék rendeltetésszerű használat esetén biztonságos. A készülék megfelel a termékbiztonságról szóló német törvényben előírtaknak, amit a független minőségellenőrző intézmény GS jelzése igazol.

A szimbólum a használt készülékek ártalmatlanítására vonatkozó előírásokat jelöli (lásd az „Ártalmatlanítás” fejezetet).

A szimbólum az elemek ártalmatlanítására vonatkozó előírásokat jelöli (lásd az „Ártalmatlanítás” fejezetet).

Biztonság

Rendeltetésszerű használat

A készülék kizárólag zárt, száraz helyiségek fütésére szolgál. Kizárólag háztartási célra készült, ipari, kereskedelmi használatra nem alkalmas. Az elektromos kandallót csak eredeti alkatrészekkel és a jelen használati utasításban leírtak szerint használja. Az előírttól eltérő bármiféle alkalmazás nem rendeltetésszerű használatnak minősül, és tárgyi vagy akár személyi sérülésekhez vezethet. Az elektromos kandalló nem játék. A nem rendeltetésszerű vagy helytelen használatból eredő károkért a gyártó vagy az importőr nem vállal felelősséget.

Biztonsági utasítások

⚠️ FIGYELMEZTETÉS!

Olvassa el és tartsa be az alábbiakban megadott összes biztonsági utasítást. Amennyiben nem tartja be őket, akkor jelentős baleset- és sérülésveszély, valamint dologi kár és a készülék sérülésének veszélye áll fenn.

Csökkent képességű gyermekeket és személyeket fenyegető veszélyek

• A készüléket gyermekek (csak 8 éves kor felett) és korlátozott fizikai, érzékszervi vagy szellemi képességekkel, illetve kevés tapasztalattal és ismerettel rendelkező személyek csak felügyelet, illetve a készülék biztonságos használatára vonatkozó utasítások mellett, a készülék használatából adódó kockázatok ismeretében használhatják.
• A 3 év alatti gyermekeket a készüléktől távol kell tartani, kivéve, ha állandó felügyelet alatt vannak.
• 3 és 8 év közötti gyermekek csak a készülék be- és kikapcsolását végezhetik el felügyelet és a készülék biztonságos használatára vonatkozó utasítások mellett és a készülék használatából adódó kockázatok ismeretében, feltéve, hogy a készülék a normal használat feltételeinek megfelelően van elhelyezve vagy felszerelve.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• 3 és 8 év közötti gyermekek nem csatlakoztathatják a hálózati csatlakozót a hálózati aljzatba, nem szabályozhatják és nem tisztíthatják a készüléket, és/vagy nem végezhetik el a felhasználói karbantartást.
• Vigyázat! A készülék egyes elemei nagyon felforrósodhatnak, és égési sérülést okozhatnak. Gyermekek és védelemre

Biztonság

szoruló személyek jelenlétében különösen elővigyázatosnak kell lenni.

• Gyermekek nem játszhatnak a készülékkel.
• Soha ne hagyja felügyelet nélkül a használatban lévő készüléket.
• Ügyeljen arra, hogy a hálózati kábel ne lógjon le magasabb helyröl, hogy a gyerekek ne tudják annál fogva lerántani a készüléket. A készülék leeshet, és személyi sérülést okozhat.
• Ne engedje, hogy gyermekek a csomagolófóliával játsszak, mert abba belegabalyodva megfulladhatnak.

Veszélyek elektromos készülék használata közben

• A készüléket csak előírásszerűen beszerelt, földelt, a típus-táblán szereplő hálózati feszültségnek megfelelő értékkel üzemelő dugaszolóaljzathoz csatlakoztassa.
• Mindenképpen győződjön meg arról, hogy a feszültség-választó kapcsolóval a helyes feszültséget állította be. Ha szükséges, kérjen tájékoztatást az illetékes hatóságtól vagy áramszolgáltatótól az elektromos hálózaton lévő feszültségről. A helytelen beállítás megrongálhatja a készüléket.
• A sérült hálózati kábelt csak a gyártó által megnevezett szakszerviz cserélheti ki, hogy a sérülés- és balesetveszély, valamint a készülék károsodása ezáltal elkerülhető legyen.
• Javításokat csak engedéllyel rendelkező szakszervizek hajthatnak végre. A nem szakszerűen javított készülékek veszélyt jelentenek a felhasználó számára.
• A balesetek elkerülése érdekében a készüléket működés közben ne hagyja felügyelet nélkül.
• A balesetek elkerülése érdekében soha nem szabad egyi-dejűleg több háztartási készüléket ugyanarra a védőföldelt csatlakozóaljzatra csatlakoztatni (pl. 3-as elosztóval).

- Soha ne mártsa a készüléket vízbe, és soha ne használja a szabadban, mivel sem esőnek, sem egyéb más nedvességnek nem szabad kitenni. Áramütés veszélye!

- Amennyiben a készülék mégis vízbe esne, akkor húzza ki a csatlakozódugót, és vegye ki a készüléket! Ezután már tilos a készülék újbóli használata, illetve azt egy engedéllyel rendelkező szakszervizzel át kell vizsgáltatni. Ez azokban az esetekben is érvényes, ha a hálózati kábel vagy a készülék megsérült, vagy ha a készülék leesett. Áramütés veszélye!

- Mindig húzza ki a csatlakozódugót, ha nem használja a készüléket, valamint minden tisztítás és üzemzavar esetén! Soha ne a csatlakozókábelnél fogva húzza! Áramütés veszélye!

- Ügyeljen arra, hogy a hálózati kábelt vagy a készüléket soha ne helyezze forró felületre vagy hőforrás közelébe. Úgy helyezze el a hálózati kábelt, hogy ne érintkezzen forró vagy éles tárgyakkal. Áramütés veszélye!

- A hálózati kábelt semmi esetre se hajlítsa meg vagy tekerje a készülék köré, mert ez kábeltörést eredményezhet.

Áramütés veszélye!

- Soha ne használja a készüléket úgy, ha Ön nedves talajon áll, vagy ha a keze vagy a készülék nedves. Áramütés veszélye!

- Soha ne nyissa fel a készüléket, és soha ne próbáljon fém- tárgyakkal a készülékbe nyúlni. Áramütés veszélye!

Elemek:

- Az elemek lenyelés esetén életveszélyesek lehetnek. Ezért az elemek kisgyermekektől távol tárolandók. Ha az elemet lenyelték, azonnal orvosi segítséget kell kérni. A hagyományos elemeket tilos tölteni vagy más módon újraaktiválni. Az elemeket tilos felforrósítani, szétszedni, tűzbe dobni vagy rövidre zárni.

Biztonság

• Az elemeket és az érintkezési pontokat, amennyiben szükséges, tisztítsa meg a behelyezés előtt. A távirányító végleges károsodásának elkerülése érdekében az elemek behelyezésekor ügyeljen a megfelelő polaritásra.
• Az elemeket ne tegye ki szélsőséges körülményeknek, pl. ne helyezze fűtőtestre, és ne tegye ki közvetlen napsugárzás-nak.

Az elemekben található folyadék kijutásának fokozott veszélye áll fenn!

- A kifolyt vagy sérült elemet azonnal vegye ki a készülékből. Kerülje az elemből kifolyt folyadék bőrrel, szemmel és nyál-kahártyával történő érintkezését. Ha az elemből kifolyt folyadék mégis érintkezett valamely testrésszel, azonnal mossa le bő, tiszta vízzel, és forduljon orvoshoz!

- Az elhasznált elemeket mindig azonnal vegye ki a készülék-böl, mert a bennük lévő folyadék kifolyhat, és károsíthatja a készüléket.

- Ha hosszabb ideig nem használja a készüléket, távolítsa el belőle az elemeket. Az elemekben található folyadék kijutásának fokozott veszélye áll fenn!

- Ellenőrizze, hogy a készüléket a használat után kikapcsolta-e.

Veszélyek az elektromos kandalló üzemeltetése közben

• Ne használja a fütőkészüléket fürdőkád, zuhany vagy úszó-medence közvetlen közelében.
• Ne használja a fűtőkészüléket programkapcsolóval, idő-kapcsolóval, külön távvezérlő rendszerrel vagy a készüléket automatikusan bekapcsoló egyéb berendezéssel, mert a készülék letakarása vagy helytelen felszerelése esetén tűz-veszélyes lehet.

• A készüléket ne szerelje közvetlenül fali csatlakozóaljzat alá.

• Ne nyúljon át a szellőzörácson az ujjával vagy egyéb tárgy-gyal. Sérülésveszély!

• Figyelem! A túlhevülés elkerülése érdekében ne takarja le a készüléket semmilyen tárggyal, pl. újsággal, asztalterítővel vagy függönnyel! A készülék tetején és oldalán található szellőzörácsokat időnként tisztítsa meg kívülröl egy kefe vagy – rendkívül óvatosan – egy megfelelő porszívó segítségével.
• A készüléket ne helyezze éghető anyagok (pl. párna, újságok vagy függöny) mellé, illetve közelébe. Az utasítás figyelmen kívül hagyása esetén tűz keletkezhet!
• Ne használja a készüléket robbanás- vagy tűzveszélyes környezetben, például olyan helyiségben, amelyben festéket, lakkot, üzemanyagot stb. tárolnak.
• A készüléket ne helyezze ablak vagy ajtó közelébe.
• Ne használja a készüléket ruhaszárításra. Tüzveszély!
• A kandallótűz-világítás LED-ekkel működik. A LED-ek nem cserélhetők.
• A készülék háza üzem közben felmelegedhet, ezért csak akkor nyúljon hozzá, ha a készülék már szobahőmérsékletre hült.
• Tilos a készüléket bármilyen járműben (pl. szerelőkocsi, felvonó, lakókocsi, gépjármű, fülke) és ezekhez hasonló zárt térben használni. A készüléket tilos járművekbe beépíteni, és ott üzemeltetni.
• A készülék használata során ügyeljen különösen arra, hogy függöny, valamint ruházat (különösen nyakkendő, nyaksál stb.) vagy ékszer, illetve hosszú haj ne kerüljön a készülék nyílásaiba. Sérülésveszély!
• Rendszeresen vizsgálja meg a készüléket és a hálózati kábelt, hogy nincsenek-e rajta látható sérülések. Ne helyezze üzembe a készüléket, ha látható sérülések észlelhetők a

Biztonság

készüléken vagy a hálózati kábelen, mert ilyenkor áramütés veszélye áll fenn.

• Működés közben a készülékhez tartozó hálózati kábel soha ne legyen a készüléken vagy felette elhelyezve. Az utasítás figyelmen kívül hagyása esetén tűz keletkezhet!
• A készülék kizárólag falra szerelhető kivitelben készült. Ezzel kapcsolatos részletes információk a Telepítés és szerelés és a Falra szerelés fejezetekben találhatók. Veszélyhelyzetek elkerülése érdekében a készüléket csak a leírtak szerint sze-relje fel.
• Tilos bármilyen tárgyat - pl. vázát - helyezni a készülékre.
• A készülék túlhevülés elleni védelemmel rendelkezik. Túlhevülés esetén automatikusan kikapcsol. Húzza ki a hálózati csatlakozót, és hagyja a készüléket teljesen kihülni (kb. 30 perc). A készülék ezt követően újra üzemeltethető.
• A készülék hosszabbító kábellel történő használata nem ajánlott.
• A kockázatok elkerülése érdekében ne tegye ki a készüléket szélsőséges hömérsékletnek. Kerülje a közvetlen napsugárzást és a fűtőtest melegét.
• Csak eredeti tartozékokat használjon! A nem eredeti tartozékok használata fokozott balesetveszéllyel jár. A nem eredeti tartozékok miatti balesetekre és károkra nem vonatkozik jótállás. Más gyártótól származó tartozékok használata és az abból eredő károk esetén minden garanciaigény érvényét veszti.
• Feltétlenül ügyeljen arra, hogy a készülék ki legyen kapcsolva, mielőtt a csatlakozóaljzathoz csatlakoztatja.

Telepítés és szerelés

Az első használatbavétel előtt

! FIGYELMEZTETÉS!

A veszélyhelyzetek kialakulásának elkerülése érdekében kicsomagolás után ellenőrizze, hogy az eszköz felszerelése teljes-e, és nincsenek-e rajta a szállítás során keletkezett károsodások. Ha bizonytalan ebben, ne használja a készüléket, hanem forduljon vevőszolgálatunkhoz. A szakszerviz címe a garancialevélen található.

A készülék a szállítás során esetlegesen keletkező károsodások elkerülése érdekében be van csomagolva.

• Óvatosan vegye ki a készüléket a csomagolásból.
• Távolítsa el a csomagolás minden részét.
• A készülékről és minden tartozékáról távolítsa el a csomagolásból rátapadt port. Ennek menetét lásd a „Karbantartás, tisztítás és ápolás” című részben.

Falra szerelés

! FIGYELMEZTETÉS!

A készülék kizárólag falra szerelhető kivitelben készült. Mindig ügyeljen arra, hogy a készülék körül megfelelő méretű szabad tér legyen. A készülék felett legalább 60-70 cm szabad teret kell biztosítani. A készülék oldalainál legalább 20 cm, az aljánál pedig legalább 70 cm szabad teret kell biztosítani. A készüléket ne helyezze a szoba fö-démjének közelébe, sem ablakpárkány vagy fali csatlakozóaljzat alá. A hőnek szabad áramlást kell biztosítani.

! FIGYELMEZTETÉS!

Ügyeljen arra, hogy a felszereléshez kiválasztott fal maszszív, függőleges, egyenes és stabil legyen, hogy biztonságosan rögzíthesse rajta a fali tartókat, és elbírja a készülék súlyát. A szereléshez mellékelt elemek (4 hosszú csavar + 4 tipli) hagyományos téglafalhoz valók. Más típusú fal esetén előfordulhat, hogy más szerelőanyagot kell használni. Szükség esetén kérje szakember segítségét.

! FIGYELMEZTETÉS!

Ügyeljen arra, hogy a fali tartókat tökéletesen vízszintesen helyezze el. A hálózati kábelt a készüléktől távol vezesse el, semmi esetre sem a készülék mögött vagy felett.

! FIGYELMEZTETÉS!

A készülék falon történő elhelyezését legalább két személy végezze. A készülék megfelelő és veszélytelen rögzítéséhez kérje egy másik személy segítségét.

! FIGYELMEZTETÉS!

A fali tartók és a készülék rögzítésekor, illetve a szükséges lyukak fúrásakor mindenképp ügyeljen arra, hogy a falban, illetve a fal mögött ne legyen elektromos vagy vízvezeték. Áramütésveszély! Használjon kábeldetektort, vagy kérje szakember segítségét.

- Válassza ki a készülék elhelyezéséhez megfelelő helyet, és tartsa be a fenti utasításokat. A készüléket gyermekek számára nem hozzáférhető helyre szerelje fel. Ügyeljen továbbá arra, hogy a készüléket a felszerelést követően a készüléktől nem túlságosan távol található, megfelelő csatlakozóaljzathoz tudja csatlakoztatni.

• A fúrás helyének meghatározásához használja sablonként a felső fali tartót 17. Szorítsa a felső fali tartót a kiválasztott helyen tökéletesen vízszintesen a falhoz, majd egy ceruza segítségével jelölje be a falon a fúrás helyét a fali tartó 17. lyukain keresztül.
• Fúrion a tiplik méretének megfelelő fúrószár segítségével 3 lyukat a falba.
• Helyezze a lyukakba a 3 tiplit. Ügyeljen rá, hogy pontosan illeszkedjenek.

Fontos! A fali tartó 17 behajlított végű (furat nélküli) fele a falra szereléskor felfelé nézzen, és álljon el a faltól.

- Rögzítse a fali tartót 17 a falra 3 hosszú csavar 20 segítségével. Ellenőrizze, hogy megfelelően és stabilan van-e rögzítve.

- Vegye kézbe az alsó fali tartót 18, és rögzítse a készülék alján úgy, hogy mindkét rövid csavart 19 becsavarozza a menetes furatokba 15.

- Fogja meg egy másik személy segítségével a készüléket, és a készülék hátulján található beakasztó lécet 14 akassza be felülről a felső fali tartóba 17. Ügyelje- nek arra, hogy a készülék, illetve a beakasztó léc 14 pontosan illeszkedjen a fenti fali tartóra 17, azaz pontosan középen legyen beakasztva. A beakasztó lécet 14 úgy kell behelyezni, hogy az feltétlenül a fali tartó 17 két kis behajtott füle között

Telepítés és szerelés

helyezkedjen el. Mielőtt elengedik a készüléket, győződjenek meg arról, hogy biztonságosan felakasztották a fali tartóra.

• Ceruzával jelölje be az alsó tartón 18 található lyukon keresztül a furat helyét a falon.
• Ezután egy másik személy segítségével vegye le a készüléket a falról.
• A megjelölt helyen a tipli méretének megfelelő fúrószár segítségével fúrjon egy lyukat a falba.
• Helyezze az utolsó tiplit a kifúrt lyukba. Ügyeljen rá, hogy pontosan illeszkedjen.
• Fogja meg egy másik személy segítségével a készüléket, és a készülék hátulján található beakasztó lécet 14 ismét akasszák be felülről a felső fali tartóba 17.
• Az utolsó hosszú csavar 20 segítségével csavarozza fel az alsó fali tartót 18. Ellenőrizze, hogy a készüléket megfelelően és stabilan rögzítette-e.

Javasoljuk, hogy a gyártás során a készüléken esetlegesen visszamaradt anyagok eltávolítása érdekében az első használat előtt kb. egy órán át nyitott ablak mellett üzemeltesse a készüléket. Az ennek során esetlegesen keletkező szag természetes jelenség, amely rövid időn belül megszűnik. A jelenség nem utal a készülék hibás működésére. Gondoskodjon megfelelő szellőzésről.

Kezelés

⚠ FIGYELMEZTETÉS!

A készüléket csak azután szabad üzembe helyezni, hogy biztonságos és megfelelő módon rögzítette egy falfelületen.

FIGYELEM!

Ha a készüléket hosszabb szünet után helyezi ismét üzembe, rövid ideig tartó szag- vagy füstképződést tapasztalhat. A jelenség normális, és nem utal a ké- szülék hibás működésére. Gondoskodjon a megfelelő szellőzésről.

• Csatlakoztassa a készüléket előírásszerűen szerelt, védőföldelt aljzatra. Ügyeljen arra, hogy a készülék a főkapcsolónál 5 ki legyen kapcsolva (a főkapcsoló 5 „0” állásban legyen).
• Kapcsolja be a készüléket a főkapcsoló 5 segítségével (a főkapcsoló 5 „I” állásban legyen). A készülék készenléti üzemmódban van.

A készülék használatra kész, és a kezelőfelületen 6 található gombok segítségével kezelhető. Bizonyos beállítások a készülékhez mellékelt távirányítóval 16 is végrehajthatók (lásd a D ábrát).

Gombok lezárása

Ha nem végez több beállítást a készüléken, a gombok egy perc elteltével automatikusan lezárádnak. A kijelzőn zárt lakatot ábrázoló szimbólum jelzi, hogy a gombok lezárása aktív. A gombok lezáráásának feloldásához kb. 3 másodpercen át tartsa nyomva egyszerre a „Beállítások” gombot 11 és a fényerő-szabályozó gombot 9.

Alapfunkciók

Felhívjuk figyelmét, hogy a kezelőfelület egyes kezelőelemei biztonsági okokból (gyermekekre való tekintettel) nagyon rövid ideig tartó érintésre nem reagálnak. Ezért a kezelőelemeket ne csak rövid ideig, ujjbeggyel, hanem lehetőleg nagy felületen, a felső ujjperc belső felületével érintse meg. A készülék az érintésre hangjelzéssel reagál.

A készülék csak akkor fűt, ha a beállított hőmérséklet magasabb, mint az aktuális szobahőmérséklet. Ha a szobahőmérséklet a beállított érték alá csökken, a készülék fűteni kezd. Ha a szobahőmérséklet eléri a beállított hőmérsékletet, vagy magasabb annál, a készülék kikapcsolja a fűtést. A készülék a működés során újra ki- és bekapcsolja a fűtést, így a szobahőmérséklet közel állandó marad. A kijelző vonatkozó szimbóluma jelzi, hogy a fűtés aktív-e vagy sem.

• A készülék bekapcsolásához nyomja meg a be-/kikapcsoló gombot 7 a kezelőfelületen 6 vagy a távirányítón 16 (a készülék a bekapcsolást követően automatikusan „komfort üzemmódba” kerül; lásd az „Üzemmódok” fejezetet)
• A fényerő-szabályozó gomb 9 megnyomásával öt fokozatban állíthatja be a kandallótűz-világítás 3 erősségét. A világítást teljesen ki is kapcsolhatja, ezzel nem befolyásolja a fűtést.
• A csökkentés „-” 12, illetve növelés „+” 13 gomb segítségével 10 °C és 35 °C között 1 °C-onként tudja beállítani a kívánt hőmérsékletet. Ha a gombot folyamatosan nyomva tartja, a beállítás 1 °C-onként folyamatosan továbblép. A készülék csak akkor kezd füteni, ha a beállított hőmérséklet magasabb, mint a szobahőmérséklet.
• A fűtés kikapcsolásához és a készenléti üzemmódba lépéshez nyomja meg a be-/kikapcsoló gombot 7. A kikapcsolás után a kijelző még rövid ideig megjeleníti az időt és a napot, majd kialszik a világítás. Ha a készüléket teljesen ki szeretné kapcsolni, állítsa a főkapcsolót „0” állásba.
• Ha a készülék be van kapcsolva, de nem végez rajta beállítást, a gombok lezárása (lásd a „Gombok lezárása” fejezetet) egy perc után automatikusan aktiválódik. Készenléti üzemmódban a gombok lezárása nem aktiválódik.

Az idő beállítása

A pontos időt javasolt közvetlenül a készülék első bekapcsolása után beállítani.

→ 1. lépés: Tartsa nyomva kb. 3 másodpercig a Beállítások gombot 11.
2. lépés: Az órakijelző villogni kezd. A növelés „+” 13 vagy a csökkentés „-” 12 gomb segítségével végezze el a beállítást. A megadott érték megerősítéséhez nyomja meg a Beállítások gombot 11.
3. lépés: A perckijelző villogni kezd. A növelés „+” 13 vagy a csökkentés „-” 12 gomb segítségével végezze el a beállítást. A megadott érték megerősítéséhez nyomja meg a Beállítások gombot 11.

Ha a növelés „+”, illetve a csökkentés „-” gombot folyamatosan nyomva tartja, a beállítás 1 óránként, illetve 1 percenként folyamatosan továbblép.

→ 4. lépés: A napkijelző (számok 1 és 7 között az órakijelző alatt) villogni kezd. A növelés „+” 13 vagy a csökkentés „-” 12 gomb segítségével végezze el a beállítást. A megadott érték megerősítéséhez nyomja meg a Beállítások gombot 11.

A napok 1 és 7 közötti számokkal jelölve jelennek meg az óra- és perckijelző alatt; az 1-es szám a hétfőt, a 7-es a vasárnapot jelöli.

Ha a készüléket kikapcsolta a főkapcsolóval, az időbeállítások a gyári beállításra állnak vissza, és a beállításokat adott esetben újra el kell végezni.

Üzemmódok

A készülék hat különböző üzemmóddal, illetve automatikus funkciókkal rendelkezik, amelyeket az üzemmódválasztó gomb megnyomásával választhat ki. A gomb többszöri ismételt megnyomásával választhatja ki, hogy melyik üzemmódot, illetve funkciót szeretné használni.

Az üzemmódválasztó gomb 8 első megnyomásával, illetve a készülék bekapcsolásával a készülék komfort üzemmódba ☐ kerül. A gomb minden egyes további megnyomása egy üzemmóddal, illetve funkcióval továbblépteti a készüléket, a gomb hatodik megnyomásával pedig visszatér a komfort üzemmódhoz.

Az üzemmódok/automatikus funkciók áttekintése

	komfort üzemmód
	eco üzemmód
	fagyvédő üzemmód
	automatikus üzemmód 1
	automatikus üzemmód 2
	automatikus üzemmód 3

Komfort üzemmód

Ebben az üzemmódban a fűtés automatikusan lekapcsol, ha a szobahőmérséklet túllépi a készüléken beállított hőmérsékletet.

→ A komfort üzemmód kiválasztásával a funkció működésbe lép, Ön pedig a csök-kentés „-” 12, illetve a növelés „+” 13 gomb segítségével 10 °C és 35 °C között beállíthatja a kívánt hőmérsékletet. A készülék csak akkor kezd füteni, ha a beállí-tott hőmérséklet magasabb, mint az aktuális szobahőmérséklet.

Eco üzemmód

A fűtés ebben az üzemmódban is automatikusan lekapcsol, ha a szobahőmérséklet túllépi a készüléken beállított hőmérsékletet. Emellett a beállítható hőmérséklet 3 °C-kal alacsonyabb, mint a komfort üzemmód esetében.

→ Nyomja meg többször az üzemmódválasztó gombot 8, amíg a kijelzőn meg nem jelenik az eco üzemmód szimbóluma.
→ A csökkentés „-” 12, illetve növelés „+” 13 gomb segítségével válassza ki a kívánt hömérsékletet 7 °C és 32 °C között.

Fagyvédő üzemmód

Ha ez az üzemmód van beállítva, a készülék akkor kezd el füteni, ha a szobahőmérséklet 7 °C alá süllyed. Az üzemmód célja a túl alacsony hőmérsékletek elkerülése.

→ Nyomja meg többször az üzemmódválasztó gombot 8, amíg a kijelzőn meg nem jelenik a fagyvédő üzemmód szimbóluma. Az üzemmód ekkor aktív.

Automatikus üzemmód P

Ez az üzemmód lehetővé teszi, hogy egy nap minden egyes órájához kiválassza a komfort, az eco vagy a fagyvédő üzemmódot, és ezáltal meghatározza, hogy a készülék a nap adott órájában milyen üzemmódban működjön. A beállítások a hét minden napjára érvényesek.

Kezelés

A pontos időt ajánlott közvetlenül az első bekapcsolás után beállítani. Az automatikus üzemmód alábbi leírása azt feltételezi, hogy az időbeállítást már elvégezték.

→ 1. lépés: Nyomja meg többször az üzemmódválasztó gombot 8, amíg a kijelzőn meg nem jelenik az automatikus üzemmód szimbóluma P | . Az üzemmód ekkor aktív.
→ 2. lépés: Az óránkénti beállítások megadásához nyomja meg a Beállítások gombot 11. A P | szimbólum villogva jelenik meg.
→ 3. lépés: Az adott órához beállítani kívánt (komfort, eco vagy fagyvédő) üzemmód kiválasztásához nyomja meg az üzemmódválasztó gombot 8, és igény szerint állítsa be a kívánt hőmérsékletet, amelyre a készüléknek az adott órában fűtenie kell.
→ 4. lépés: A növelés gomb „+” 13 megnyomásával a következő órához léphet, ahol elvégezheti a kívánt beállításokat. A csökkentés gomb „-” 12 megnyomásával az előző órához léphet, ahol elvégezheti az esetleges módosításokat.
5. lépés: Ha minden órához megadott minden beállítást, a megadott értékek megerősítéséhez és átvételéhez nyomja meg a Beállítások gombot 11.

Automatikus üzemmód

Ebben az üzemmódban a hétköznapok (hétfőtöl péntekig) és hétvégi napok (szomba és vasárnap) minden órájára vonatkozóan kiválaszthatja, hogy a készülék milyen üzemmódban működjön. Ez esetben is kiválaszthatja a komfort, az eco vagy a fagyvédő üzemmódot, és meghatározhatja a készülék aznapi üzemelését.

→ 1. lépés: Nyomja meg többször az üzemmódválasztó gombot 8, amíg a kijelzőn meg nem jelenik az automatikus üzemmód szimbóluma P2. Az üzemmód ekkor aktív.
→ 2. lépés: A hétköznapokra vonatkozó óránkénti beállítások megadásához nyomja meg a Beállítások gombot 11. A P2 szimbólum villogva jelenik meg.
3. lépés: Az adott órához beállítani kívánt (komfort, eco vagy fagyvédő) üzemmód kiválasztásához nyomja meg az üzemmódválasztó gombot 8.
→ 4. lépés: A növelés gomb „+” 13 megnyomásával a következő órához léphet, ahol elvégezheti a kívánt beállításokat. A csökkentés gomb „-” 12 megnyomásával az előző órához léphet, ahol elvégezheti az esetleges módosításokat.

1. lépés: Ha a hétköznapokra vonatkozóan minden órához megadott minden beállítást, a megadott értékek megerősítéséhez és átvételéhez nyomja meg a Beállítások gombot 11. Ezzel automatikusan a hétvégi napok beállításainak megadására lép tovább (ezeket a napkijelzőn a 6-os és a 7-es szám jelzi).
   → 6. lépés: A hétvégi napokra vonatkozó beállítások elvégzéséhez ismételje meg a 2–4. lépést, és a megadott értékek megerősítéséhez nyomja meg a Beállítások gombot 11.

Automatikus üzemmód P3

Ebben az üzemmódban egy adott nap minden órájára kiválaszthatja, hogy a ké- szülék milyen üzemmódban működjön – a kívánt beállításokat a hét minden egyes napjára vonatkozóan megadhatja. Ez esetben is kiválaszthatja a komfort, az eco vagy a fagyvédő üzemmódot, és meghatározhatja a készülék aznapi üzemelését.

→ 1. lépés: Nyomja meg többször az üzemmódválasztó gombot 8, amíg a kijelzőn meg nem jelenik az automatikus üzemmód szimbóluma P3. Az üzemmód ekkor aktív.
→ 2. lépés: A hét első napjára vonatkozó óránkénti beállítások megadásához nyomja meg a Beállítások gombot 11. A P3 szimbólum villogva jelenik meg.
→ 3. lépés: Az adott órához beállítani kívánt (komfort, eco vagy fagyvédő) üzemmód kiválasztásához nyomja meg az üzemmódválasztó gombot 8.
→ 4. lépés: A növelés gomb „+” 13 megnyomásával a következő órához léphet, ahol elvégezheti a kívánt beállításokat. A csökkentés gomb „-” 12 megnyomásával az előző órához léphet, ahol elvégezheti az esetleges módosításokat.
5. lépés: Ha a nap minden órájához megadott minden beállítást, a megadott értékek megerősítéséhez és átvételéhez nyomja meg a beállítások gombot 11. Ezután automatikusan a következő nap megadásához kerül (a napkijelzőn a napokat az 1 és 7 közötti számok jelzik).
→ 6. lépés: A hét mind a 7 napjára vonatkozó beállítások elvégzéséhez ismételje újra a 2–5. lépéseket, a megadott értékek megerősítéséhez nyomja meg a Beállítások gombot 11.

„Nyitott ablak” funkció

Ez a funkció energiatakarékos beállítással működik: hirtelen hőmérséklet-csökkenés esetén, például ha kinyitották az ablakot, a fűtés lekapcsol. A funkció aktiválása esetén a fűtés lekapcsol, ha 2 percen belül 2 °C-os vagy annál nagyobb hőmérséklet-csökkenés történik.

→ A funkció aktiválásához nyomja meg a „Nyitott ablak” funkció gombját 10. A funkció kikapcsolásához nyomja meg újra ugyanezt a gombot. Ha a funkció aktív, a kijelzőn 4 látható az erre vonatkozó szimbólum.

A készülék visszaállítása a gyári alapbeállításokra

A be-/kikapcsoló gomb 7, majd a főkapcsoló 5 segítségével kapcsolja ki a készüléket. Nyomja meg és tartsa lenyomva egyidejűleg a fényerő-szabályozó gombot 9 és a ki-/bekapcsoló gombot 7. Állítsa vissza a főkapcsolót 5 „l” állásba, és a gyári alapbeállításokra történő visszaállításhoz tartsa továbbra is nyomva kb. 5 má- sodpercig a fényerő-szabályozó gombot 9 és a ki-/bekapcsoló gombot 7.

A távirányító használata 16

FIGYELEM!

A távirányító egy darab CR2025 típusú elemmel működik, amely a távirányító elemtartójában található. Az elemtartóban egy átlátszó szigetelőcsík is van, mely segít elkerülni az elem szállítás során történő idő előtti lemerülését. A távirányító működéséhez a használat előtt el kell távolítani ezt a szigetelőcsíkot.

A készülék csak akkor működtethető a távirányítóval, ha a főkapcsolóval be van kapcsolva.

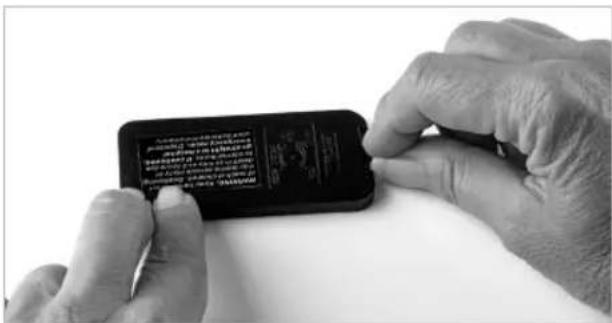

Az elemtartó felnyitása

• Helyezze a távirányítót 16 a kezelőgombokkal lefelé egy megfelelő felületre, és tartsa meg a bal kezével.
• Ezután a jobb keze hüvelykujjának körmével tolja az elemtartó oldalán található kis zárat az elemtartó felé, és a mutatóujja körmével húzza ki az elemtartót az arra kialakított mélyedésnél fogva.
• Az elemtartó bezárásához tolja vissza az elemtartót a távirányító 16 burkolatába.

Funkciók

FIGYELEM!

Ügyeljen az elemek polaritás szerinti megfelelő behelyezésére. A kifogástalan működés érdekében gondoskodjon arról, hogy a távirányító és a készülék kö- zött ne helyezkedjen el olyan tárgy, amely zavarhatja a jeltovábbítást.

A távirányítón 16 a megfelelő működést biztosító következő gombok találhatók.

• Be-/kikapcsoló gomb → készülék be- és kikapcsolásához
• Fényerősség-szabályozó gomb → kandallótűz-világítás 3 intenzitásának beállítására, illetve a világítás kikapcsolásához
• „FÜTÉS” gomb → fütés bekapcsolására és a komfort üzemmód/eco üzem-mód/fagyvédő üzemmód/P1-P3 automatikus üzemmód kiválasztásához
• „FELOLDÁS” gomb → gombok lezárásának feloldásához. Ha a gombok lezárása aktiválva van, és Ön használja a távirányítót, a kezelőfelület világítani kezd, de a készülék nem reagál. A gombok lezárásának deaktiválásához tartsa mintegy 3 másodpercig nyomva a „FELOLDÁS” gombot.

Túlhevülés elleni védelem

A készülék túlhevülés elleni védelemmel van ellátva, amely túlhevülés esetén (pl. ha a készüléket letakarták, vagy a hőkieresztő nyílások 1 szellőzése más módon akadályozott) automatikusan kikapcsolja a készüléket, illetve a fűtést. Ha a túlhevülés elleni védelem bekapcsolt, az alábbiak szerint járjon el:

• Állítsa a főkapcsolót 5 „0” állásba, és húzza ki a hálózati csatlakozót a csatlakozóaljzatból.
• Szüntesse meg a túlhevülés okát, és hagyja a készüléket legalább 30 percig hűlni.
• Ezután a készüléknek újra működőképesnek kell lennie. Ha továbbra is problémák állnak fenn, forduljon ügyfélszolgálatunkhoz.

Karbantartás, tisztítás és ápolás

⚠️ FIGYELMEZTETÉS!

Égési sérülés veszélye! A készülék működés közben forró! Fennáll az égési sérülés veszélye!

- Tisztítás előtt mindig hagyja a készüléket teljesen lehűlni!

FIGYELEM!

Rövidzárlat veszélye! A burkolat alá bejutó víz rövidzárlatot okozhat.

• A készüléket soha ne merítse vízbe!
• Ügyeljen arra, hogy ne kerüljön víz a burkolat alá.

FIGYELEM!

Sérülésveszély! A készülék szakszerűtlen használata sérülést okozhat.

• Ne használjon maró hatású tisztítószert, éles vagy fém tisztítóeszközt, például kést, kemény kaparót vagy más hasonló tárgyat, illetve durva kendőt stb., mert ezek felületi sérüléseket okozhatnak.

• Az üveglap tisztításához ne használjon ablaktisztítót.

• Tisztítás előtt mindig húzza ki a hálózati csatlakozót az aljzatból.

• Hagyja a készüléket teljesen lehűlni.
• A készülék külsejét száraz – esetleg kissé benedvesített, alaposan kicsavart – kendővel tisztítsa,
• majd törölje szárazra.

FIGYELEM!

Csak a teljesen száraz készüléket vegye újra használatba.

- Alacsony fokozatra állított porszívó segítségével időnként tisztítsa meg a hőkieresztő nyílásokon 1 és a készülék oldalán található védőrácsokat.

Zavarok és elhárításuk

Hiba: Ok: Elhárítás:
Az elektromos kandalló nem működik.	A hálózati csatlakozó nem csatlakozik csatlakozóaljzathoz.	Helyezze a hálózati csatlakozót megfelelő csatlakozóaljzatba.
	A készülék alján található főkapcsoló „0” állásban van.	Állítsa a főkapcsolót az „I” állásba.
	Nem használta a be-/kikapcsoló gombot.	Kapcsolja be a készüléket a be-/kikapcsoló gomb megnyomásával.
	Bekapcsolt a túlhevülés elleni védelem.	Járjon el a „Túlhevülés elleni védelem” című szakaszban leírtak szerint.
A kezelőfelületen található gombok nem reagálnak.	A gombok lezárása aktiválva van.	A gombok lezárásának feloldásához tartsa kb.3 másodpercig egyszerre lenyomva a „Beállítások” és a fényerő-szabályozó gombot.
A távirányító nem működik megfelelően.	Túl erős a környezeti világítás.	Az adattovábbítás zavarásának elkerülése érdekében csökkentse a környezeti világítás erősségét.

Itt fel nem sorolt zavarok esetén forduljon ügyfélszolgálatunkhoz. Ügyfélszolgálati munkatársaink szívesen állnak a rendelkezésére. A szakszerviz címe a garancialevélen található. Folyamatosan dolgozunk termékeink fejlesztésén és javításán, ezért előfordulhatnak formai és technikai változtatások. A jelen használati útmutató pdf-formátumban letölthető weboldalunkról is: www.gt-support.de.

Müszaki adatok

Műszaki adatok

Modell:

GT-SF-ELK-01

Névleges feszültség: 220–240 V\~

Névleges frekvencia: 50 Hz

Névleges teljesítmény: 1800 W

Védelmi osztály: I

Elem: 1x CR2025 (3V)

Cikkszám:

810023

Modellazonosító: GT-SF-ELK-01

Jellemző

Jel

Érték

Mértékegység

Hôteljesítmény

Névleges hôteljesítmény P	nom	1,8	kW
Minimális hôteljesítmény (indikatív) P	min n. a. kW
Maximális folyamatos hôteljesítmény P	max,c	1,8	kW

Kiegészítő villamosenergia-fogyasztás

A névleges hôteljesítményen el	max n. a. kW
A minimális hôteljesítményen el	min n. a. kW
Készenléti üzemmódban el	SB	0,0003	kW

Jellemző

Mértékegység

A teljesítmény, illetve a beltéri hőmérséklet szabályozásának típusa

Egyetlen állás, beltéri hőmérséket-szabályozás nélkül	nem
Két vagy több kézi szabályozású állás,beltéri hőmérséklet-szabályozás nélkül	nem
Mechanikus termosztátos beltéri hőmérséklet-szabályozás	nem
Elektronikus beltéri hőmérséklet-szabályozás	nem
Elektronikus beltéri hőmérséklet-szabályozás és napszak szerinti szabályozás nem
Elektronikus beltéri hőmérséklet-szabályozás és heti szabályozás	igen

Más szabályozási lehetőségek

Beltéri hőmérséklet-szabályozás jelenlét-érzékeléssel	nem
Beltéri hőmérséklet-szabályozás nyitottablak-érzékeléssel	igen
Távszabályozási lehetőség	nem
Adaptív bekapcsolásszabályozás	nem
Működési idő korlátozása	nem
Feketegömb-érzékelővel ellátva	nem

Kapcsolatfelvételi adatok

Globaltronics GmbH & Co. KGBei den Mühren 5, 20457 HamburgNémetország

Megfelelőségi nyilatkozat

Az EU megfelelőségi nyilatkozatot szükség esetén kérje a jótállási adatlapon feltüntetett címen.

A CE szimbólummal jelölt termékek megfelelnek a vonatkozó EK irányelvek követelményeinek.

Leselejtezés

A csomagolás ártalmatlanítása

A termék csomagolása újrahasznosítható anyagokból készült.

A csomagolást újrahasznosítás céljából leadhatja a gyűjtőhelyeken.

A készülék ártalmatlanítása

A már nem használt készüléket ne tegye a háztartási hulladék közé!

A készüléket élettartama végén a törvényi előírásoknak megfelelően kell elhelyezni. Környezetünk védelmének érdekében a készülék erre alkalmas részeit újra kell hasznosítani. További felvilágosítást az illetékes közigazgatási hatóságok vagy a helyi hulladék-újrahasznosító telepek adnak.

Az elemeket és akkumulátorokat tilos a háztartási hulladékba helyezni.

A jogszabály minden felhasználót kötelez, hogy az elemeket és akkumulátorokat az adott kerületben, városrészben kialakított vagy üzletekben működő gyűjtőhelyeken adja le.

Ez biztosítja minden elem és akkumulátor környezetkímélő ártalmatlanítását. A káros anyagot tartalmazó elemeken és akkumulátorokon ez a jel, valamint vegyjelek találhatók. (Cd = kadmium, Hg = higany, Pb = ólom)

ALDI

Származási hely: Kína Gyártó:

GLOBALTRONICS GMBH & CO. KG BEI DEN MÜHREN 5 20457 HAMBURG NÉMETORSZÁG

ÜGYFÉLSZOLGÁLAT

810023

00800 / 456 22 000 (díjmentesen hívható szám) [e-mail]

A FOGYASZTÁSI CIKK TÍPUSA: P051030379

GT-SF-ELK-01

10/2021

3

ÉV JÓTÁLLÁS
