HASZNÁLATI ÚTMUTATÓ CF-29B20TM LG

Színes Televízió FELHASZNÁLÓI KÉZIKÖNYVE

Kérjük, hogy mielőtt működtetné a készüléket, gondosan olvassa el ezt a kézikönyvet és tartsa meg ezt későbbi referencia céljaira. Szíveskedjék ide felírni a hátlapon található típus- és gyári számot a szervíz céljaira.

Tipusszám :

Gyári Szám :

PINO:3828VA0(051A.229Y TX)

Tartalomjegyzék

Üzembe helyezés 3

A kezelőszervek elhelyezkedése és funkciója 4

A távvezérlő

Az elemek behelyezése

A készülék előlapja

A készülék használata 7

Ki- és bekapcsolás

A programhely kiválasztása

A hangerő beállítása

A hang ideiglenes kikapcsolása

A képernyő-menük használata 8

A menük behívása

A TV állomások hangolása 10

Automatikus hangolás

Kézi (manuális) hangolás

Finomhangolás

Programhelyek atrendezése

A képjellemzők beállítása 13

A hangjellemzők beállítása 14

A hangjellemzők beállítása

Sztereó/kéthangú adások vétele

NICAM adások vétele (opcionális)

A hangkimenet kiválasztása

Egyéb funkciók 16

TV és AV üzemmódok

A készülék zárolása (gyermekzár)

A hang szabvány beállítása

A színrendszer beállítása

Zajcsökkentés

Elálváskapcsoló

Időzítési funkciók 18

Az óra beállítása

A be- vagy kikapcsolási időpont beállítása

Automatikus kikapcsolás

Kép-a-képben funkció (opcionális) 19

Ki- és bekapcsolás

A kiskép bemenő jelének kiválasztása

A kiskép és a fökép felcserélése

A kiskép fagyasztása (álló

A kiskép áthelyezése

A kiskép kicsinyítése

A kiskép müsorának kiválasztása

A teletext használata (opcionális) 20

A teletext ki- és bekapcsolása

LIST teletext

TOP teletext (opcionális)

FASTEXT üzemmód

Speciális teletext szolgáltatások

Külső berendezések csatlakoztatása 23

Az antennacsatlakozó használata

Az audio/video ki- és bemenetek használata

Az S-video/audio bemenet (S-AV) használata

Hibakeresés 24

Üzembe helyezés

Tápfeszültség

A készüléket kizárólag a hátlapon előírt hálózati váltakozó feszültségen szabad üzemeltetni. Soha ne üzemeltesse a készüléket egyenfeszültségröl!

Figyelmeztetés

Az áramütés elkerülése érdekében soha ne tegye ki a készüléket csapadéknak vagy nedvességnek.

Javítás

Soha ne távolítsa el a készülék hátlapját, mert a televízió belsejében nagyfeszültség uralkodik. Ha a TV működésében rendellenességet észlel, forduljon a markaszervizhez.

Antenna

A kültéri antennát csatlakoztassa a készülék hátlapján található 175Ω jelü aljzathoz.

Elhelyezés

Olyan helyen állítsa fel a készüléket, ahol az erős külső vagy belső fény nem esik közvetlenül a képernyőre. A legjobb képminőség akkor érhető el, ha a helysegben alacsony a megvilágítási szint. Ügyeljen arra, hogy a készüléket ne érje túlzott rázkódás, ütés, nedvesség, por vagy hő. Az elhelyezésnél legyen tekintettel arra is, hogy a készülék körüli szabad terület nagysága elegendő legyen a megfelelő höelvezetéshez.

A kezelőszervek elhelyezkedése és funkciója

A TV készülék minden funkciója a mellékelt távvezérlővel vezérelhető. Néhány funkció azonban a készülék kezelőszerveivel is működtethető.

A távvezérlő

A távvezérlő használatba vétele előtt helyezze be az elemeket. Lásd a későbbiekben.

1. POWER

A készülék bekapcsolása készenléti üzemmódból, illetve készenléti üzemmódba kapcsolása.

2. NÉMÍTÁS

A hang ideiglenes némitása, majd visszakapcsolása.

3. -/-- Helyierték kiválasztó

Egy- vagy kétjegyű számok kiválasztása.

4. SZÁMGOMBOK

A készülék bekapcsolása készenléti üzemmódból, illetve a programhelyek kiválasztása.

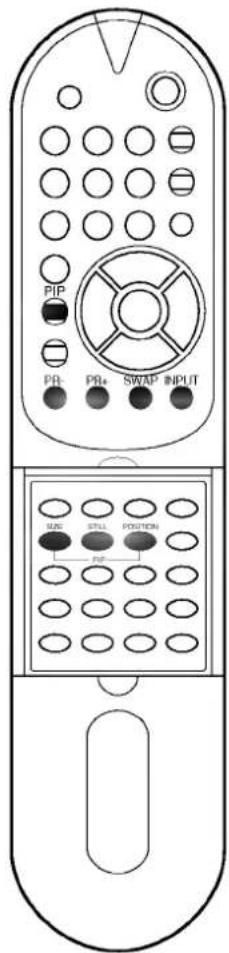

5. Kép-a-képben vezérlő gombok

PIP

A kiskép ki- és bekapcsolása.

INPUT

A kiskép bemenő jelének kiválasztása.

SWAP

A kiskép és a fökép felcserélése.

STILL

A kiskép "fagyasztása" (állókép).

POSITION

A kiskép áthelyezése az óramutató járásával megegyező irányban.

SIZE

A kiskép méretének beállítása.

PR+/-

A kiskép programhely kiválasztó gombja.

6. SSM (Hangbeállítási memória)

Az egyéni hangbeállítás előhívása.

7. PSM (Képheállítási memória)

Az egyéni képbeállítás előhívása.

8. VIDEÓMAGNÓ VEZÉRLŐ GOMBOK

LG videómagnó vezérlése.

1 2 3 4 5 6 7 8

A kezelőszervek elhelyezkedése és funkciója

9. TV/AV

TV vagy audio/video üzemmód kiválasztása.

10. MENU

A menüoldalak behívása.

11. ▲ / ▼ PROGRAM FEL/LE

A készülék bekapcsolása készenléti üzemmódból, illetve a programhelyek és menüpontok kiválasztása.

◀ / ▶ HANGERÖ LE/FEL

A hangerő szabályozása és a kívánt beállítás kiválasztása a menüben.

OK

A kiválasztás megerősítése, illetve az aktuális üzemmód kijelzése.

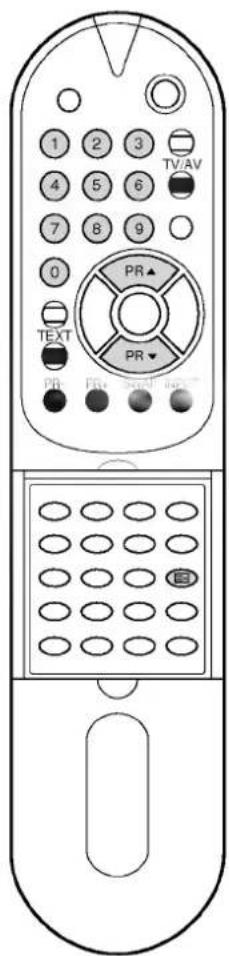

12. TELETEXT VEZÉRLŐ GOMBOK (opcionális)

A teletext vezérlése. A részleteket lásd a későbbiekben.

13. DUAL

Kétnyelvű adások sugárzásakor a kívánt nyelv kiválasztása. Sztereó programoknál mono üzemmódba kapcsolhatunk ezzel a gombbal.

14. SLEEP (elalváskapcsoló)

Az elalváskapcsoló beállítása.

Megjegyzés : Teletext üzemmódban a PR+/-, SWAP, INPUT, SIZE, STILL és POSITION gombok csak a teletext funkciók működtetésére szolgálnak.

Az elemek behelyezése

A távvezérlő két db R6 típusú (AA) elemmel működik. Nyissa ki teljesen a távvezérlő elemtartójának fedelét. Helyezze be az elemeket az elemtartóba, az ott feltüntetett ⊕ / ⊖ polaritásnak megfelelően.

Megjegyzés : Ha a távvezérlőt hosszabb ideig nem használja, vegye ki az elemeket és tárolja biztonságos, hűvös helyen.

MUTE PC/Hun 1 2 3 TV/VY 9 10 4 5 6 ME# 7 8 9 0 PR PL VOL OK VOL 11 PR 12 13 14 15 16 POWER NEW PLAY 17 CH CH STOP REG 18

A kezelőszervek elhelyezkedése és funkciója

A készülék előlapja

Az alábbi ábrán a készülék előlapján található kezelőszervek láthatók.

CF-25/29C44 series

1 2 3 4 5 6 7 8 9

CF-25/29B20 series

A készülék ki- és bekapcsolására azolgál.

1. AV3 AUDIO/VIDEO CSATLAKOZÓK

A külső berendezések audio/video aljzatait ezekhez a az aljzatokhoz kell csatlakoztatni.

1. S-VIDEO/AUDIO CSATLAKOZÓK

Az S-VIDEO rendszerű videómagnó képkimenetét az S-VIDEO aljzathoz kell csatlakoztatni. Az S-VIDEO rendszerű videómagnó hangkimenetét az AUDIO hangbemenetekhez kell csatlakoztatni, ugyanúgy, mint az AV3 aljzatok esetében.

1. MENU

A menüoldalak behívására szolgál.

1. OK

A kiválasztás megerősítése, illetve az aktuális üzemmód kijelzése.

1. ◀ / ▶ HANGERÕ LE/FEL

A hangerő szabályozása és a kívánt beállítás kiválasztása a menüben.

1. ▲ /▼ PROGRAM FEL/LE

A készülék bekapcsolása készenléti üzemmódból, illetve a programhelyek és menüpontok kiválasztása.

1. KÉSZENLÉTI VISSZAJELZŐ

Bekapcsolt készüléknél vagy készenléti (stand by) üzemmódban világít.

1. TÁVVEZÉRLÉS ÉRZÉKELŐJE

A távvezérlő által sugárzott infravörös vezérlőjeleket érzékeli.

A készülék használata

Ki- és bekapcsolás

1. Nyomja meg a készülék előlapján a ki/be kapcsoló gombot.
2. Ha a készülék készenléti üzemmódban van, nyomja meg a POWER, a ▲ / ▼, vagy valamelyik számgombot a távvezérlön.
3. Ha ismét megnyomja a távvezérlő POWER gombját, a készülék visszakapcsol készenléti üzemmódba.
4. A készülék teljes kikapcsolásához nyomja meg ismét a ki/be kapcsoló gombot.

A programhely kiválasztása

A kívánt programhely a ▲ / ▼ vagy a számgombkokkal választható ki.

Nyomja meg a számgombokat. Ha egyjegyű számot kíván beírni, nyomja meg a -/-- gombot mindaddig, míg a - kijelzés, kétjegyű számok esetén a -- kijelzés meg nem jelenik a képernyőn.

A hangerő beállítása

Nyomja meg a ◀ / ▶ gombot.

A hang ideiglenes kikapcsolása

Nyomja meg a MUTE gombot. A képernyön megjelenik a MUTE felirat, és a hang kikapcsol. A hang visszakapcsolásához nyomja meg ismét a MUTE, vagy a ◀/▶; SSM vagy DUAL gombot.

MUTE POWER 1 2 3 4 5 6 7 8 9 0 PR VOL VOL PR SEM DUAL

A képernyő-menük használata

A készülék egy olyan képernyőn megjelenő vezérlési rendszerrel (menü) rendelkezik, amely segítségével kiválasztható az üzenetek nyelve, illetve vezérelhető a készülék számos szolgáltatása.

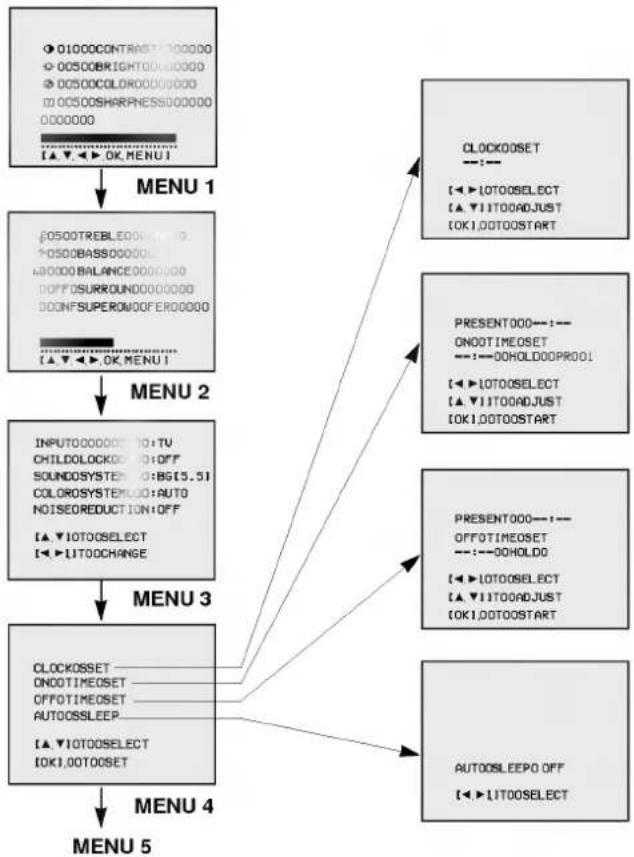

A menük behívása

1. A MENU gomb ismételt megnyomásával sorban az 1, 2, 3, 4 és 5-ös menü jelenik meg.
2. A ▲ vagy ▼ gombbal válassza ki a kivánt menüpontot. A kiválasztott menüpont bíborszínűvé válik, míg a többi menüpont zöld színű marad.
3. A kiválasztott menüpont beállításához nyomja meg a ◀ /▶ gombot, vagy az OK gombot a beállítás tárolásához, illetve az almenü behívásához.


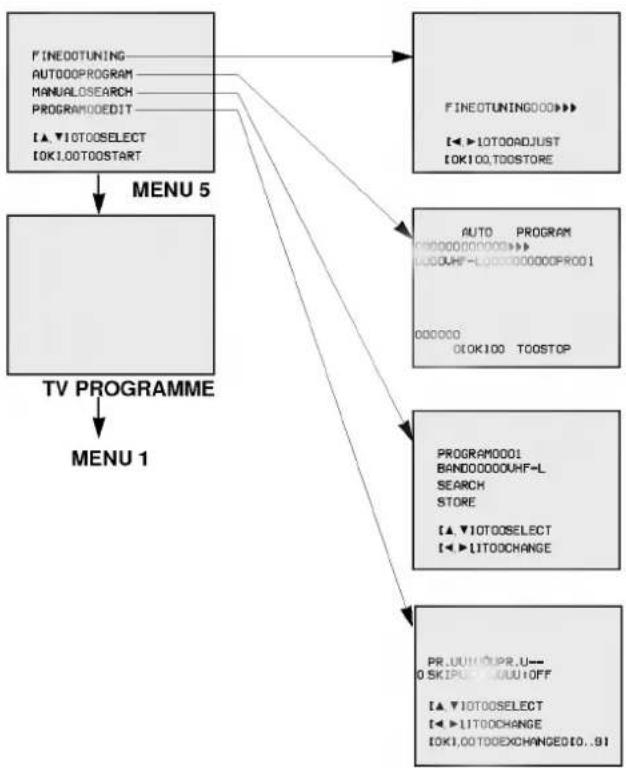

A képernyő-menük használata

A. A behívott menü 10 másodperc utan automatikusan eltűnik a képernyőröl, ha addig nem nyom le egy gombot sem. Ha a MENU gombot ismét megnyomja, a képernyőn az utóljára kiválasztott menü és annak beállítása jelenik meg.
b. AV üzemmódban az 5-ös menü, illetve a 3-as menü SOUND SYSTEM almenüje nem jelenik meg.
c. Teletext üzemmódban csak az 1-es és 2-es menü jelenik meg. AZ 1-es menü SHARPNESS almenüje nem jelenik meg.
d. Néhány típusnál a 2-es menüben a SUPER WOOFER almenü helyén az UBB szerepel.

A TV állomások hangolása

MENU 5

FINE NOTUNING AUTO PROGRAM MANUALOSEARCH PROGRAMOEDIT

[▲,▼]OTODSELECT [OK],ODTODSTART

A TV készülék memóriájában 80 állomás tárolható. A tárolás az ún programhelyek en történik (0-79). Tárolás után az állomások az ▲ / ▼ vagy a számgombokkal hívhatók be.

Az állomások hangolása történhet automatikus vagy manuális módszerrel.

Automatikus hangolás

MENU PR▲ OK PR▼

E módszerrel az összes fogható állomást behangolhatja és tárolhatja. Az automatikus hangolási módszert a készülék első használatba vételekor javasolt alkalmazni.

1. A MENU gomb ismételt megnyomásával hívja be az 5-ös menüt.
2. A ▲ vagy ▼ gombbal válassza ki az AUTO PROGRAM funkciót.
3. Az OK gombbal indítsa el az automatikus hangolást.

A csatornasávok automatikusan, az alábbi sorrendben követik egymást :

VHF·L → VHF·H → UHF.

Az automatikus hangolás befejezése után a készülék az 1-es programhelyen tárolt állomás műsorára kapcsol.

Az automatikus hangolás leállításához nyomja meg az OK gombot. A készülék az 1-es programhelyen tárolt állomás műsorára kapcsol.

Megjegyzés : Az automatikus hangolás során a készülék valószínűleg olyan állomásokat is tárol, amelyet Ön nem kíván nézni. Ezeket az állomásokat a PROGRAM EDIT funkcióval egyszerűen kihagyhatja.

A TV állomások hangolása

Kézi (manuális) hangolás

E módszerrel a kívánt állomások a kívánt programhelyeken tárolhatók.

1. A MENU gomb ismételt megnyomásával hívja be az 5-ös menüt.
2. A ▲ vagy ▼ gombbal válassza ki a MANUAL SEARCH funkciót.
3. Nyomja meg az OK gombot. A készülék kézi hangolási üzemmódba kapcsol.

1. A ▲ vagy ▼ gombbal válassza ki a PROGRAM almenüt. A ◀ vagy ▶ gombbal, illetve a számgombokkal válassza ki azt a programhelyet, amelyen a behangolt állomást tárolni kívánja.
2. A ▲ vagy ▼ gombbal válassza ki a BAND (hullámsáv) almenüt. A ◀ vagy ▶ gombbal válassza ki a kívánt csatornasávot. A csatornasávok az alábbi sorrendben követik egymást: VHF-L ▪A VHF-H ▪A UHF.
3. A ▲ vagy ▼ gombbal válassza ki a SEARCH funkciót. A ▶ gombbal kezdje el el az állomáskeresést. Az OK gombbal a keresést bármikor leállíthatja.
4. Ha a behangolt állomás nem az, amelyet keresett, folytassa a keresést a ▶ gombbal. Ha megtalálta a kívánt állomást, a ▲ vagy ▼ gombbal válassza ki a STORE (tárolás) funkciót, majd memorizálja az állomást a ◀ / ▶ gombbal.
5. A 4-7. lépések ismételt végrehajtásával tárolhatja a többi állomást.
6. Ha a kézi hangolást befejezte, a hangolási üzemmód elhagyásához nyomja meg az OK gombot.

Finomhangolás

A finomhangolás csak akkor válik szükségessé, ha a vétel gyenge.

1. A MENU gomb ismételt megnyomásával hívja be az 5-ös menüt.
2. A ▲ vagy ▼ gombbal válassza ki a FINE TUNING funkciót.
3. Nyomja meg az OK gombot. A képernyőn a FINE TUNING funkció jelenik meg.
4. A ◀ / ▶ gombbal végezze el a finomhangolást. A ▶ gomb megnyomásakor a ▶▶▶ szimbólum, míg a ◀ gomb megnyomásakor a ◀◀◀ szimbólum jelenik meg.
5. Az OK gombbal tárolja a finombeállítást. A képernyőn a STORED (tárolva) felirat jelenik meg. E funkcionál a tárolt programhely sorszámának szine sárga.

MENU 5

1 2 3 4 5 6 7 8 9 MENU 0 PR VOL OK VOL PR

A TV állomások hangolása

MENU 5

FINE DOTUNING

AUTODOPROGRAM

MANUALOSEARCH

PROGRAMOEDIT

[▲,▼]OTOOSELECT

[OK]ODTDDSTART

1 2 3 4 5 6 7 8 9 MENU 0 PR VOL OK VOL PR MENU

Programhelyek átrendezése

E funkcióval a programhelyek felcserélhetők, illetve azok a programhelyek jelölhetők ki, amelyeket a készülék a ▲ vagy ▼ gombbal történő programhely választás során kihagy (átugrik).

1. A MENU gomb ismételt megnyomásával hívja be az 5-ös menüt.
2. A ▲ vagy ▼ gombbal válassza ki a PROGRAM EDIT funkciót.
3. Nyomja meg az OK gombot.
   A képernyón a PROGRAM EDIT funkció jelenik meg.

Programhelyek felcserélése

1. A ◀ / ▶ gombbal válassza ki a felcserélendő (bal oldali) programhelyet.
   A képernyön a felcserélendő programhely műsora látható.
2. A számgombokkal írja be a programhely új sorszámát (jobb oldali programhely). A 10-nél kisebb programhelyek sorszámának beírásakor az első számjegy a '0' legyen, tehát pl. az 5-ös programhelyet '05' formában kell megadni.
3. Nyomja meg az OK gombot. A bal oldali programhelyen tárolt állomás ekkor átkerül a jobb oldalon látható programhelyre.
4. A többi programhelyet a 1-3 lépések ismételt végrehajtásával cserélheti fel.
5. A MENU gombbal elhagyhatja a menü üzemmódot.

A programhelyek átugrása

1. A ◀ / ▶ gombbal válassza ki az átugrani kívánt programhelyet. A képernyőn az átugrandó programhely műsora látható.
2. A ▲ vagy ▼ gombbal válassza ki a SKIP (átugrás) funkciót.
3. A ◀ / ▶ gombbal válassza ki az ON vagy OFF beállítast.
4. Nyomja meg az OK gombot.

A képjellemzők beállítása

Az 1-es menü segítségével beállítható a kontraszt, fényerő, színtelíettség, képélesség és a színárnyalat (csak NTSC sugárzási szabványú műsorok esetén).

1. A MENU gomb megnyomásával válassza ki az 1-es menüt.
2. A ▲ vagy ▼ gombbal válassza ki a beállítani kívánt képjellemzöt.
3. A ◀ / ▶ gombbal végezze el a beállítást.

Ennél a pontnál a beállított képjellemzők tárolhatók, és a későbbiekben egyetlen gombnyomással elöhívhatók.

1. Nyomja meg az OK gombot.

1. A ▲ vagy ▼ gombbal válassza ki a FAVORITE 1 vagy FAVORITE 2 tárolási helyet.

A FAVORITE 1 és FAVORITE 2 tárolási helyen két, egymástól akár teljesen eltérő képbeállítás is tárolható, pl. két különböző megvilágítottságú TV nézési szituáció - pl. éjjel és nappal - esetére.

1. Nyomja meg az OK gombot. A STORED felirat megjelenik a képernyön.

A tárolt képbeállítás előhívásához nyomja meg a PSM gombot mindaddig, míg a kívánt beállítás (STANDARD, FAVORITE 1 vagy FAVORITE 2) meg nem jelenik a képernyőn. A STANDARD olyan ideális gyári képbeállítás, amely nem módosítható.

01000CONTRAST000000 00500BRIGHT000000 00500COLOR000000 00500SHARPNESS000000 000000 I▲V▲OK.MENU

MENU PR VOL OK VOL PR MENU

A hangjellemzők beállítása

MENU 2

A hangjellemzők beállítása

A hangbeállító menű segítségével tetszés szerint beállítható a magas és mély hangszín, a balansz, térhatás és mélyhang kiemelés (vagy UBB). A térhatás egy koncert-terem akusztikáját imitálja, míg a mélykiemelés a basszus hangokat fokozza.

MENU PR VOL OK VOL PR SSM DUA

1. A MENU gomb ismételt megnyomásával válassza ki a 2-es menüt.
2. A ▲ vagy ▼ gombbal válassza ki a beállítani kívánt képjellemzöt.
3. A ◀ / ▶ gombbal végezze el a beállítást.
4. Nyomja meg az OK gombot.
   A készülék a beállításokat egyéni programként (FAVORITE SOUND) tárolja.

A tárolt hangbeállítás előhívásához nyomja meg a SSM gombot mindaddig, míg a kívánt beállítás (STANDARD SOUND, MUSIC SOUND vagy FAVORITE SOUND) meg nem jelenik a képernyőn. A STANDARD SOUND és MUSIC SOUND olyan ideális gyári hangbeállítás, amely nem módosítható.

Sztereó/kéthangú adások vétele

A kívánt programhely kiválasztásakor a képernyőn megjelenik a hang típusa, a sugárzási szabvány és a programhely száma.

A hang típusa

Mono

Sztereó

Kéthangú

Képernyő felirat

(nincs felirat)

STEREO

DUALI

Mono hang kiválasztása

Ha sztereó üzemmódban a sztereó vétel minősége gyenge, a DUAL gomb megnyomásával mono vételre kapcsolhat. Mono üzemmódban a mély hangtartomány erősödik. A DUAL gomb ismételt megnyomásával visszakapcsolhat sztereó üzemmódba.

Megjegyzés : Ha a mono vétel torz vagy zajos, a DUAL gombbal választhat normál mono és gerjesztett mono üzemmód között. Gerjesztett mono üzemmódban a MONO felírat látható a képernyőn.

A nyelv kiválasztása kéthangú adásoknál

Kéthangú (kétnyelvű) adások vételekor a DUAL gombbal DUAL I, DUAL II vagy DUAL I II üzemmódba kapcsolhatunk.

DUAL I : a föhang (elsodleges nyelv) hallható mindkét hangsugárzóban DUAL II : a másodhang (másodlagos nyelv) hallható mindkét "hangsugárzóban

DUAL III: az egyik hangsugárzón a föhang, a másikon a hhhhhhhhhhhmásodhang hallható

A hangjellemzők beállítása

NICAM adások vétele (opcionális)

A készülék alkalmas a kiváló minőségű NICAM digitális hang vételére is.

A DUAL gombbal az alábbiak szerint lehet kiválasztani a hangkimenetet.

1. NICAM mono vétel esetén a DUAL gombbal MONO NICAM vagy FM MONO üzemmód között választhat.
2. NICAM sztereó vétel esetén a DUAL gombbal STEREO NICAM vagy FM MONO üzemmód között választhat.
   Ha a sztereó vétel gyenge, kapcsoljon FM MONO üzemmódba.
3. Kéthangú NICAM adások vételekor a DUAL gombbal DUAL I, DUAL II vagy DUAL I II, illetve MONO üzemmódba kapcsolhatunk.

A hangkimenet kiválasztása

AV üzemmódban kiválasztható a bal- és jobb oldali hangsugár-zókon hallható hang.

A DUAL gomb ismételt megnyomásával választhatja ki a megfelelő üzemmódot.

LR : Az "L" hangbemenet hangja a bal, az "R" hangbemenet hangja a jobb oldali hangsugárzón hallható.
LL : Az "L" hangbemenet hangja a bal és jobb oldali hangsugárzón hallható.
RR : Az "R" hangbemenet hangja a bal és jobb oldali hangsugárzón hallható.

Az Ön készüléke TV és AV (audio/video) üzemmódba kapcsolható. A készüléket rendszerint TV üzemmódban szokás használni. Akkor kell audio/video üzemmódba kapcsolni, ha a készülékhez videómagnót (VCR) vagy egyéb berendezést csatlakoztat.

Megjegyzés : Ha a videómagnót a TV készülék antenna bemenetén keresztül csatlakoztatja, a TV készüléket TV üzemmódban kell használni. Lásd a 'Videómagnó csatlakoztatása' című fejezetet.

1. A MENU gomb háromszori megnyomásával válassza ki a 3-as menüt.

2. A ▲ vagy ▼ gombbal válassza ki az INPUT almenüt.

3. A ◀ / ▶ gombbal válassza ki a TV, AV1, AV2, AV3, vagy S-AV üzemmódot.

A négy AV üzemmód az alábbi :

AV1 üzemmód : ha a videómagnót a készülék hátlapján lévő AV1 aljzathoz csatlakoztatta.

AV2 üzemmód : ha a videó magnót a készülék hátlapján lévő AV2 aljzathoz csatlakoztatta.

AV3 üzemmód : ha a videómagnót a készülék előlapján lévő AV3 aljzathoz csatlakoztatta.

S-AV üzemmód : ha a videó magnót a készülék előlapján lévő AUDIO és S-VIDEO aljzathoz csatlakoztatta.

1. Nyomja meg az OK gombot.

Ha AV üzemmódból szeretne visszakapcsolni TV üzemmódba, nyomja meg a ▲ vagy ▼ gombot.

A készülék zárolása (gyermekzár)

E funkció lehetővé teszi azt, hogy a készüléket csak a távvezérlővel lehessen vezérelni.

Ez a szolgáltatás különösen hasznos lehet a készülék engedély nélküli használatának megakadályozásában.

1. A MENU gomb háromszori megnyomásával válassza ki a 3-as menüt.

2. A ▲ vagy ▼ gombbal válassza ki a CHILD LOCK (zárolás) funkciót.

3. A távvezérlő ◀ / ▶ gombjával válassza ki az ON beállítást.

4. Az OK gombbal tárolhatja a kiválasztást, és visszakapcsolhat normal TV üzemmódba

Ha a zárolás aktiv (On beállítás), a képemyőn a CHILD LOCK ON felirat jelenik meg, ha megnyomja a készülék előlapján lévő bármelyik gombot.

A hang szabvány beállítása

Ha a hang torz vagy zajos, e funkcióval beállíthatja a hang szabványt.

1. A MENU gomb háromszori megnyomásával válassza ki a 3-as menüt.

2. A ▲ vagy ▼ gombbal válassza ki a SOUND SYSTEM funkciót.

3. A ◀ / ▶ gombbal válassza ki a megfelelő hang szabványt : BG[5.5], I[6.0], DK[6.5] vagy M[4.5].

4. Az OK gombbal tárolja a kiválasztást.

Egyéb funkciók

A színrendszer beállítása

E készülék az Ön vételi körzetének sugárzási szabványára (színrendszerére) van beállítva. Normál esetben az AUTO beállítást kell használni. Ha szükséges, az alábbi módszerrel kapcsolhat át egy másik szabványra.

1. A MENU gomb háromszori megnyomásával válassza ki a 3-as menüt.
2. A ▲ vagy ▼ gombbal válassza ki a COLOR SYSTEM funkciót.
3. A ◀ / ▶ gombbal válassza ki a megfelelő színrendszert : AUTO, PAL, SECAM, NTSC 4.43, NTSC 3.58.
4. Az OK gombbal tárolja a kiválasztást.

Zajcsökkentés

E funkcióval az esetleges képzajok csökkenthetők.

1. A MENU gomb háromszori megnyomásával válassza ki a 3-as menüt.
2. A ▲ vagy ▼ gombbal válassza ki a NOISE REDUCTION (zajcsökkentés) funkciót.
3. A ◀ / ▶ gombbal válassza ki as ON vagy OFF beállítást.
4. Az OK gombbal tárolja a kiválasztást.

Elalváskapcsoló

Nem kell többé elalvás előtt kikapcsolnia a készüléket. Az előre beállított időtartam letelte után a készülék automatikusan készenléti üzemmódba kapcsol.

A SLEEP gombbal-lenyomva tartva vagy többször megnyomvaválassza ki a kívánt időtartamot. A képernyön a --- jel, majd a kikapcsolásig hátralévő időtartam látható :

120, 90, 60, 50, 40, 30, 20 és 10.

A beállítás végrehajtását követően a készülék megkezdi a visszaszámlálást.

Megjegyzés :

a. A kikapcsolásig hátralévő idő ellenőrzéséhez nyomja meg a SLEEP gombot.
b. Az elaváskapcsoló inaktivizálásához nyomja meg a SLEEP gombot, amíg a SLEEP--- meg nem jelenik a képernyőn.
c. A készülék manuális kikapcsolásakor az elalváskapcsoló inaktivizálódik.

MENU 3

A pontos idő kijelzése 24 óra/nap rendszerben történik. Az időzítési funkciók megbízható működésének elengedhetetlen feltétele az óra előzetes beállítása.

1. A MENU gomb többszöri megnyomásával válassza ki a 4-es menüt.
2. A ▲ vagy ▼ gombbal válassza ki a CLOCK SET funkciót.
3. Nyomja meg az OK gombot. A képernyön megjelenik az idő beállítására szolgáló menü.
4. Válassza ki, majd állítsa be az óra és perc értéket a ▲ vagy ▼, illetve a ◀ vagy ▶ gombbal.
5. Az OK gombbal indítsa el az órát.

A be-vagy kikapcsolási időpont beállítása

E funkció segítségével a készülék az előre megadott időpontban automatikusan bekapcsol. Az időzített bekapcsolási funkció megbízható működésének elengedhetetlen feltétele az óra előzetes beallítása.

1. A MENU gomb többszöri megnyomásával válassza ki a 4-es menüt.
2. A ▲ vagy ▼ gombbal válassza ki az ON TIME SET funkciót.
3. Nyomja meg az OK gombot. A képernyőn megjelenik az idő beállítására szolgáló menü.

4. Válassza ki, majd állítsa be az óra és perc értéket, a RUN/HOLD beállítást, továbbá a kívánt programhelyet a ▲ vagy ▼, illetve a ◀ vagy ▶ gombbal.

5. Az OK gombbal aktivizálja az időzítést.

Az OFF TIME SET (időzített kikapcsolás) értékét ugyanezzel a módszerrel lehet beállítani. Ebben az esetben azonban a programhelyet nem kell kiválasztani.

Megjegyzések :

a. Hálózati feszültség kimaradás esetén az órát ismét be kell állítani.
b. A RUN/HOLD opcióval az időzített be- vagy kikapcsolást lehet aktivizálni, illetve inaktivizálni.
c. Ha az időzített be- és kikapcsolás időpontja azonos, csak a kikapcsolási funkció fog működni.
d. E funkció csak akkor működik, ha a készüléket a távvezérlő POWER gombjával előzőleg készenléti üzemmódba kpcsolta.
e. Ha az időzített bekapcsolási időpontban egy TV programot néz, a készülék automatikusan átkapcsol az időzítésben beprogramozott állomásra.
f. Az automatikus bekapcsolás után két órával a készülék ismét készenléti üzemmódba kapcsol, ha közben nem nyomott meg semmilyen gombot.
g. Az automatikus be- vagy kikapcsolást követően a beállított időpont törlődik a készülék memóriájából.

Automatikus kikapcsolás

Ezzel a funkcióval automatikusan készenléti állapotba kapcsolható a TV készülék. A TV készülék az aktuális állomás műsorzárását követő 10. perc után automatikusan kikapcsol.

1. A MENU gomb többszöri megnyomásával válassza ki a 4-es menüt.
2. A ▲ vagy ▼ gombbal válassza ki az AUTO SLEEP funkciót.
3. Nyomja meg az OK gombot. A képernyön megjelenik az automatikus kikapcsolás beállítására szolgáló menü.
4. A ◀ vagy ▶ gombbal válassza ki az ON(be) vagy OFF(ki) beállítást.
5. Az OK gomb megnyomásával visszakapcsolhat az eredeti TV programra.

Kép-a-képben funkció (opcionális)

Opcionális funkció :

A kép-a-képben (PIP) funkció csak azokon a készülékeken működik, amelyek rendelkeznek ezzel a szolgáltatással.

A kép-a-képben funkció segítségével a főképen megjeleníthető egy kisebb méretű kép (kiskép). Ennek révén egyszerre két különböző programot nézhetünk a készüléken.

Ki-és bekapcsolás

A kiskép bekapcsolásához nyomja meg a PIP gombot. A PIP gomb ismételt megnyomásaval a kiskép eltüntethető a főképről.

A kiskép bemenő jelének kiválasztása

Amíg a kiskép a főképen látható, as INPUT gomb többszöri megnyomásával válassza ki a kívánt bemenő jelforrást.

Az INPUT gomb ismételt megnyomásakor a jelforrások az alábbi sorrendben követik egymást a föképen, a programhely sorszáma mellett:

A kiskép és a fökép felcserélése

A kiskép és a fökép felcseréléséhez nyomja meg a SWAP gombot.

A kiskép fagyasztása (állókép)

A kiskép fagyasztásához nyomja meg a STILL gombot. A funkció kikapcsolásához nyomja meg ismét a STILL gombot.

A kiskép áthelyezése

Nyomja meg ismételten a POSITION gombot mindaddig, míg a kiskép a kívánt helyre nem kerül. A kiskép az óramutató járásával megegyező irányban mozog.

A kiskép kicsinyítése

A kiskép kicsinyítéséhez nyomja meg a SIZE gombot. A normal méret a SIZE gomb ismételt megnyomásával állítható vissza.

A kiskép műsorának kiválasztása

Nyomja meg a PR +/- gombot. A kiválasztott programhely száma a főkép programhely száma alatt jelenik meg.

Megjegyzések :

a. A kép-a-képben funkció működése változhat, attól függően, hogy a TV készülék egy vagy két tunerrel rendelkezik-e. Ellentétben a két tuneres modellekkel, az egy tunerrel rendelkező készülékeknél nem lehet egyszerre két TV állomást nézni.

b. Kép-a-képben üzemmódban a képjellemző beállítási funkció nem működik.

PIP PR- PR+ SWAP INPUT SIZE STILL POSITION PIP

A teletext használata (opcionális)

Opcionális funkció :

A teletext funkció csak azokon a készülékeken működik, amelyek rendelkeznek ezzel a szolgáltatással.

A teletext egy olyan ingyenes, szövegesen megjelenő információ szolgáltatás, amelyet a legtöbb TV állomás sugároz. Ilyen információk lehetnek pl. hírek, időjárás, televízió műsorok, részvény árfolyamok és sok más egyéb.

A TV készülék teletext dekódere a LIST, TOP és FASTEXT szolgáltatások használatát is lehetővé teszi. A LIST (normál teletext) számos teletext oldalt tartalmaz, melyeket a megfelelő oldalszám beírásával választhatunk ki. A TOP és FASTEXT szolgáltatás egy gyorsabb és egyszerűbb módja a kívánt teletext oldal kiválasztásának, az oldalszám ismerete nélkül. Ez úgy lehetséges, hogy a teletext oldalakat téma szerint csoportosítva sugározzák.

A teletext ki- és bekapcsolása

A teletext bekapcsolásához nyomja meg a TEXT gombot. A teletext kezdőoldala, vagy az utóljára behívott teletext oldal megjelenik a képernyőn. A teletext dekóder a TV állomás által sugárzott teletext üzemmódba kapcsol.

A képernyő felső sorában két oldalszám, a TV állomás neve, valamint a dátum és a pontos idő látható. Az első szám az Ön által kiválasztott oldalszám, a második pedig a futó-oldalszám, amely a kiválasztott oldalszám eléréséig folyamatosan változik. A teletext kikapcsolásához nyomja meg a TEXT vagy a TV/AV gombot. Az előzőleg nézett TV állomás műsora ismét megjelenik a képernyőn.

LIST teletext

Ha a TV készülék TOP vagy FASTEXT üzemmódban van, nyomja meg a EM gombot, ha LIST üzemmódba kíván kapcsolni.

A kívánt oldal kiválasztása

1. A számgombokkal írja be az oldalszámnak megfelelő háromjegyű számot. Ha beírás közben hibát vét, írjon be egy tetszőleges számot, majd írja be a helyes oldalszámot. Ha a kiválasztott oldalszám nem létezik, a képernyön néhány másodpercig a ">300<", vagy ehhez hasonló felirat villog.

2. A ▲ vagy ▼ gombbal a következő vagy az előző teletext oldal választható ki.

TV/AV PR TEXT PR OK PR OFF CLK

A teletext használata (opcionális)

A színgombok programozása

Négy teletext oldalhoz egy-egy színkódot rendelhet, amely a későbbiekben rendkívül leegyszerűsíti a kívánt oldal kiválasztását.

1. Válassza ki azt a teletext oldalt, amelyet az adott színhez kíván rendelni.
2. Várjon, amíg a kívánt oldal megjelenik a képernyőn, majd nyomja meg az OK gombot. A képernyő alján látható színes négyszögekben látható oldalszámok helyett a ">000?" felirat jelenik meg.
3. Nyomja meg a kívánt színgombot. Ettől a pillanattól kezdve a kiválasztott teletext oldal behívásához csak ezt a színgombot kell megnyomni.
4. A többi három színgomb beprogramozását a fentiek szerint kell elvégezni.

TOP teletext (opcionális)

A képernyő alján látható vezérlőskála négy színes mezőből - piros, zöld, sárga és kék - áll. A sárga mező a következő csoportot, a kék mező a következő blokkot jelöli.

A csoport/blokk/oldal kiválasztása

1. A kék gombbal blokkról-blokkra mozoghat.
2. A sárga gombbal választhatja ki a következő csoportot, a blokkok automatikus blokk-váltással.
3. A zöld gombbal választhatja ki a követhkező létező teletext oldalt, automatikus csoport-váltással. Ehhez a müvelethez a ▲ gomb is használható.
4. A piros gombbal léphet vissza. Ehhez a művelethez a ▼ gomb is használható.

Közvetlen oldalválasztás

A LIST üzemmódhoz hasonlóan, TOP teletext üzemmódban is kiválaszthatja a kívánt oldalt a számgombokkal. Ha a kiválasztott oldalszám nem létezik, a képernyőn néhány másodpercig a ">300 <", vagy ehhez hasonló felirat villog.

FASTEXT üzemmód

A teletext oldalak színkódok formájában jelennek meg a képernyő alján. A kívánt teletext oldal kiválasztásához a megfelelő színgombot kell megnyomni.

A kívánt teletext oldal kiválasztása

1. A gombbal válassza ki a tartalomjegyzék oldalt.
2. A képernyő alján látható színkódoknak megfelelő színgomb megnyomásával válassza ki a kivánt teletext oldalt.
3. A LIST üzemmódhoz hasonlóan, FASTEXT üzemmódban is kiválaszthatja a kívánt oldalt a számgombokkal.
4. A ▲ vagy ▼ gombbal a következő vagy az előző teletext oldal választható ki.

A teletext használata (opcionális)

Speciális teletext szolgáltatások

REVEAL (felfedés)

E gomb megnyomásával a rejtett információk (pl. rejtvények megfejtése) fedhetők fel.

E gomb ismételt megnyomásával a felfedett információ ismét elrejthető.

EXPAND (nagyítás)

A szöveg magassága megkétszereződik.

Egyszeri megnyomásakor a teletext oldal felső fele látható kinagyítva.

Kétszeri megnyomásakor a teletext oldal alsó fele látható kinagyítva.

Harmadszori megnyomásakor a normal kijelzés tér vissza.

UPDATE (automatikus visszakapcsolás)

A kiválasztott teletext oldal megjelenéséig a TV program látható a képernyőn. A teletext oldal aktualizálódásakor, vagy e gomb ismételt megnyomásakor a teletext üzemmód visszakapcsol.

HOLD (STOP)

Ha a kiválasztott teletext oldal 2 vagy több aloldalból áll, e gombbal rögzíthetjük a kívánt (al)oldalt. Az aloldalak száma és az aktuális aloldal sorszáma rendszerint a pontos idő kijelzés alatt jelenik meg. E gomb megnyomásakor a stop szimbólum a képernyő bal felső sarkában jelenik meg, és az automatikus lapozási funkció ideiglenesen kikapcsol.

A lapozás folytatásához nyomja meg ismét e gombot.

MIX (rávetítés)

A teletext oldalak a TV programra rávetítve jelennek meg.

A TV program kikapcsolásához nyomja meg ismét e gombot.

TIME (pontos idô)

Ha egy TV program figyelése közben szeretné megtudni a pontos időt, nyomja meg ezt a gombot. A pontos idő a képernyő jobb felső sarkában jelenik meg. A pontos idő eltüntetéséhez nyomja meg ismét e gombot. Teletext üzemmódban e gombbal lehet a kívánt négyjegyű aloldalt kiválasztani, vagy módosítani. Ez a képernyő alján jelenik meg. Eltüntetéséhez nyomja meg ismét e gombot.

Külső berendezések csatlakoztatása

A készülékhez külső berendezések - pl. videómagnó, kamkorder, stb. - csatlakoztathatók.

Az antennacsatlakozó használata

1. Csatlakoztassa a videó magnó RF OUT aljzatát a TV készülék hátlapján lévő antennacsatlakozóhoz. A kültéri antennát csatlakoztassa a videó magnó RF IN bemenetéhez.
2. A videómagnóra kiválasztott programhelyet tárolja a TV készülék memóriájában (finomhangolás után).
3. Válassza ki a videómagnó részére fenntartott programhelyet.
4. Nyomja meg a videómagnó PLAY gombját. A videómagnó által lejátszott program megjelenik a képernyőn.

VCR

Az audio/video ki- és bemenetek használata

1. Csatlakoztassa a videómagnó audio/video kimenetét a TV készülék audio/video bemenetéhez, illetve a videómagnó bemenetét a TV készülék kimenetéhez.
2. Ha a videómagnót a TV készülék AV1 aljzatához csatlakoztatja, a TV/AV gombbal válassza ki az AV1 bemenetet. Ha a készülék hátlapján lévő AV2, vagy az előlapon lévő AV3 aljzatot választja, a TV/AV gombbal az AV2 illetve AV3 bemenetet kell kiválasztani.
3. Nyomja meg a videómagnó PLAY gombját. A videómagnó által lejátszott program megjelenik a képernyőn.

VCR

Ha ezt a csatlakoztatást választja, a TV műsorokat a videómagnóval jó minőségben felveheti.

Az s-video/audio bemenet (S-AV) használata

Ha a TV készülék S-VIDEO aljzatához S-video rendszerű videómagnót csatlakoztat, a képminőség tovább javul.

1. Csatlakoztassa a videómagnó S-video kimenetét a TV készülék S-VIDEO bemenetéhez az előlapon.
2. Csatlakoztassa a videómagnó hangkimenetét a TV készülék előlapján lévő AUDIO aljzathoz.
3. A TV/ÁV gomb ismételt megnyomásával válassza ki az S-AV bemenetet.
4. Nyomja meg a videómagnó PLAY gombját. A videómagnó által lejátszott program megjelenik a képernyőn.

Megjegyzés : Ha a videomagnó mono hangú, a videomagnó hangkimenetét a készülék előlapján lévő AUDIO L/MONO aljzathoz kell csatlakoztatni.

Hibakeresés

Jelenség

Nincs kép, nincs hang Hang jó, a kép gyenge Kép jó, hang gyenge Képernyő "havazás" A kép csíkos vagy zajos Egyes állomásokon gyenge vétel Nincs szín Gyenge színek A távvezérlő nem működik Ellenőrizze, majd korrigálja az alábbiakat Hálózati kábel (be van-e dugva) A készülék be van-e kapcsolva Próbáljon ki egy másik állomást (gyenge vétel) Ellenőrizze az antennát (be van-e dugva) Ellenőrizze az antennát (törött vezeték?) Ellenőrizze az antennát Helyi interferencia zavar? Állítsa be a kontrasztot Állítsa be a fényerőt Állítsa be a színtelítettséget Állítsa be a hangerőt Ellenőrizze a távvezérlőben lévő elemeket Ellenőrizze az A/V aljzatokat (csak videómagnó)

Müszaki adatok

A LG Electronics Inc. Magyar Kft. tanusítja, hogy atermék az alábbi műszaki adatoknak megfelel. A minőség tanusítása a 2/1984. (III.10.) BkM-lpM sz. együttes rendelet szerint történt.

Ha a készüléket hosszabb ideig nem használja, húzza ki a fali konnek-torból.

A készüléket csak az előírt váltóáramú áramforrással és frekvenciával mü-ködtesse.

A készülék tisztításához puha, szappanos vízzel megnedvesített rongyot használjon. Soha ne használjon oldószert, mint például higító vagy benzin (tisztítás előtt húzza ki a készülék hálózati csatlakozóját a konnektorból).

Idönként ellenőrizze az antennát.

Az M.T.35/1978.(VII.6.), valamint az azt módosító 74/1987.(XII.10.) M.T.sz. rendelet értelmében a forgalomba hozó erre a termékre 8 évig biztosítja az alkatrészeket, illetve gondoskodik a termék javításáról. Az időtartamot az eladás időpontjától kell figyelembe vennil.

	CF-29C44TM	CF-29B20TM
Tápfeszültség	230V, 50Hz
Érintésvédelmi osztály	II.
Teljesítményfelyétel	180W/készenlétben 15W
Vételi csatornák
VHF	01-12 C2-12
UHF	21-69
Kábelcsatornák	S1-S41
Színrendszer	PAL, SECAM, NTSC
Antenna bemenet	75 Ohmkoaxiális
Hang kimenőteljesítmény	7Wx215W (mélyhang sugárzó)
Méretek (mm)	827x593x490	838x611x495
Töneg	44.7kg	44.1kg
