HASZNÁLATI ÚTMUTATÓ CF-20E20B LG

Kérjük, hogy mielőtt működtetné a készüléket, gondosan olvassa el ezt a kézikönyvet és tartsa meg ezt későbbi referencia céljaira.

Szíveskedjék ide felírni a hátlapon található típus- és gyári számot a szervíz céljaira.

Típusszám : ____

Gyári Szám :

P/NO : 3828VA0025G (MC41B, 210A/210J/230A TX, 3828VA0025A)

Üzembe helyezés

Tápfeszültség

A készüléket kizárólag a hátlapon előírt hálózati váltakozó feszültségen szabad üzemeltetni. Soha ne üzemeltesse a készüléket egyenfeszültségről!

Figyelmeztetés

Az áramütés elkerülése érdekében soha ne tegye ki a készüléket csapadéknak vagy nedvességnek.

Elhelyezés

Olyan helyen állítsa fel a készüléket, ahol az erős külső vagy belső fény nem esik közvetlenül a képernyöre. A legjobb képminőség akkor érhető el, ha a helysegben alacsony a megvilágítási szint. Ügyeljen arra, hogy a készüléket ne érje túlzott rázkódás, ütés, nedvesség, por vagy hő. Az elhelyezésnél legyen tekintettel arra is, hogy a készülék körüli szabad terület nagysága elegendő legyen a megfelelő hőelvezetéshez.

Javítás

Soha ne távolítsa el a készülék hátlapját, mert a televízió belsejében nagyfeszültség uralkodik. Ha a TV működésében rendellenességet észlel, forduljon a márkaszervizhez.

Antenna

A kültéri antennát csatlakoztassa a készülék hátlapján található 175Ω jelü aljzathoz.

Az elemek behelyezése

A távvezérlő két db R6 típusú (AA) elemmel működik. Nyissa ki teljesen a távvezérlő elemtartójának fedelét. Helyezze be az elemeket az elemtartóba, az ott feltüntetett ⊕ / ⊖ polaritásnak megfelelően.

Megjegyzés : Ha a tävvezérlőt hosszabb ideig nem használja, vegye ki az elemeket és tárolja biztonságos, hűvős helyen.

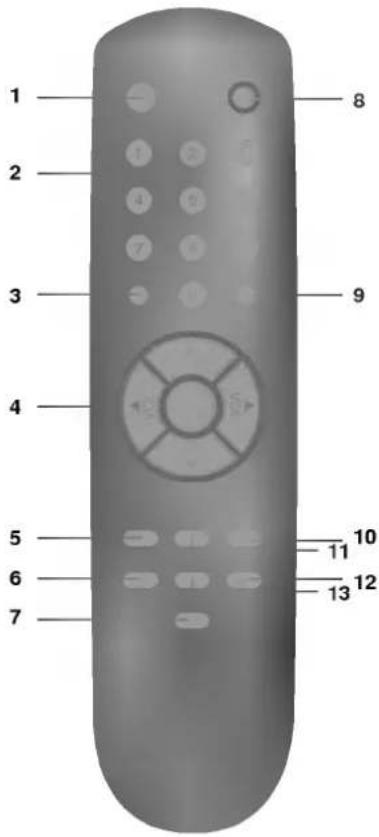

A kezelőszervek leírása

Távvezérlő

A TV készülék minden funkciója a mellékelt távvezérlővel vezérelhető. Néhány funkció azonban a készülék kezelőszerveivel is működtethető.

A távvezérlő használatba vétele előtt helyezze be az elemeket.

1. ÜZEMI KAPCSOLÓ GOMB
2. CSATORNAVÁLASZTÓ GOMBOK
3. EGYSÉG-VÁLTÓ GOMB
4. PROGRAMKERESŐ GOMBOK HANGERŐSZABÁLYZÓ GOMBOK OK GOMB
5. VIDEO-CSATORNA KAPCSOLÓ
6. AUTOMATA KIKAPCSOLÓ GOMB

A kezelőszervek leírása

Távvezérlő

1. ÁLSZTEREO KI/BEKAPCSOLÓ GOMB (OPCIONÁLIS)
2. ELNÉMÍTÁS GOMB
3. PROGRAM-INFO GOMB
4. KÉPBEÁLLÍTÁS MEMÓRIA GOMB
5. MENÜ GOMB
6. KÉPÁLLAPOT-RÖGZÍTŐ GOMB
7. PILLANAT CSATORNAVÁLTÁS
8. FÖKAPCSOLÓ(POWER/①)
9. MÜKODES/KESZENLETI VISSZAJELZÖ
10. OPCIONÁLIS :
    MIKROFON HANGERŐSZABÁLYOZÓ GOMB VISSZHANGOSÍTÁS KI/BEKAPCSOLÓ GOMBJA MIKROFON CSATLAKOZÓHÜVELY

Előlap

A televízío kezelése

A televízío be-és kikapcsolása

• Nyomja meg a televízió FŐKAPCSOLÓ gombját. A televízió készenléti üzemmódba kapcsol és a működés/készenléti visszajelző vörösen világít.
• A FÖKAPCSOLÓ gomb újbóli megnyomásával kikapcsolja a televíziót.

A televízio bekapcsolása készenléti üzemmódból

A TV-t négyféleképpen lehet bekapcsolni készenléti üzemmódból. És a készülék képernyőjén a legutoljára kiválasztott csatorna jelenik meg.

1. lehetőség Nyomja meg a távvezérlön levő üzemi kapcsolót (POWER)
2. lehetőség Nyomja meg a PR ▲ / ▼ gombot.
3. lehetőség Eléri a beállított bekapcsolási időpontot (ON TIME)
4. lehetőség Nyomja meg a 0-tól 9-ig számozott gombok egyikét, s ezzel közvetlenül a kívánt csatornára kapcsol.

A készenléti üzemmód bekapcsolása

A készenléti üzemmód kiválasztása háromféleképpen lehetséges. Készenléti üzemmódban a működés/készenléti visszajelző világít.

1. Nyomja meg a távvezérlön az ÜZEMI KAPCSOLÓ gombot.
2. Ha az automata kikapcsoló beállított ideje (OFF TIME) lejár.
3. Az állomás adásideje után a készülék kb. 10 percen belül automatikusan készenléti üzemmódba kapcsol, ha a készüléket előzőleg az "automata kikapcsolás elalvás után" üzemmódba (AUTO SLEEP ON) kapcsolta.

A képernyő-menük használata

A készülék egy olyan képernyőn megjelenő vezérlési rendszerrel (menü) rendelkezik, amely segítségével kiválasztható az üzenetek nyelve.

    subgraph MENU 1
        G["• ▶ HILLIHNHILK...."]
        H["• HILLIHNHILK...."]
        I["• HILLIHNHILK...."]
        J["• STORAGE...."]
    end

    subgraph MENU 2
        K["• INPUT TV"]
        L["• INPUT TV\nAUTO SLEEP OFF\nSYSTEM...."]
    end

    subgraph MENU 3
        M["• CLOCK AM----"]
        N["ON TIME AM----"]
        O["OFF TIME AM----"]
    end

    subgraph MENU 4
        P["FINE TUNING"]
        Q["FINE TUNING\nAUTO PROGRAM\nMANUAL SEARCH...."]
    end

    G --> R["FAUORITE 1\nFAUORITE 2"]
    K --> S["SYSTEM • AUTO\nPAL\nSECAM\nNTSC4.43"]
    M --> T["FINE TUNING"]
    P --> U["AUTO PROGRAM\nUHF=L ..."]
    Q --> V["PROGRAM 1\nUHF=L\nSEARCH\nSTORE:SKIP"]

A képernyő-menük használata

Menü-képmezők

Ahanyszor a MENU gombot egymás után megnyomja, a képernyőn a négy menü-képernyő fog egymás után megjelenni.

A képen látható menük használata egyszerű a négy ◀,▶,▼,▲ gomb segítségével.

Ha ki akar lépni a menüböl, várjon egy másodpercet, míg a menü-képmező el nem tűnik vagy addig nyomogassa a MENU gombot, míg a menü-képmező már nem látható.

Megjegyzés :

a. AV üzemmódban a 4. MENU nem jelenik meg.
b. NTSC rendszerű adások vételénél a ☑ (TINT) jelenik meg a 1. MENÜben.
c. Ha a menü-képmező eltűnése után nyomja meg a MENU gombot, a legutoljára kiválasztott menü-képmező fog megjelenni. Ha menü-képmező nem volt kiválasztva, mindig az 1. MENU jelenik meg legelőször.

TV/AV üzemmód

Ez a funkció a TV készülék működtetése előtt lehetővé teszi Önnek, hogy kiválassza a kívánt TV vagy AV üzemmódot.

A gombok használata

Kapcsoljon át közvetlenül a TV/AV gombbal.

A menü használata

1. A 2. MENUben nyomja meg a PR ▲ / ▼ gombot, hogy kiválassza az INPUT TV pontot.
2. Nyomja meg a VOL ▶/◀ gombokat hogy kiválassza az Önnek megfelelő TV vagy AV bemeneti jelet.
3. Nyomja meg az OK (■) gombot, vagy várjón egy másodpercet. A képernyő menü eltűnik.

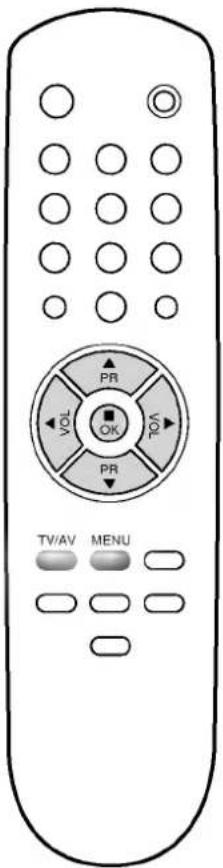

Vevő rendszer

Normális esetben állítsa a színrendszert AUTO állásba.

Ha a vétel színe nem megfelelő-ha a kép kékbe vagy pirosba hajlik - akkor változtassa meg.

1. A 2. MENÜben nyomja meg a PR ▲ / ▼ gombot a SYSTEM pont kiválasztásához.
2. Nyomja meg a VOL ▶/◀ gombot. Megjelenik az al-menü.
3. A PR ▲ / ▼ gombokkal válassza ki a megfelelő színrendszert.

Megjegyzés : Az NTSC 3.58 csak az NTSC színrendszerben jeleníthető meg és választható ki.

Csatornák tárolása

Automata hangolás

A TV készülék meg fogja keresni az összes aktiv csatornát a VHF és az UHF frekvencia sávban. Ennek befejezése után minden program legjobb vételi pozíciója automatikusan eltárolódik.

1. Nyomja meg PR ▲ / ▼ gombot a 4. MENÜben az automata programozás (AUTO PROGRAM) kiválasztásához.
2. Nyomja meg az OK (■) gombot. A képernyőn megjelenik az automatikus programozás képe : A ▶▶▶ jel villog míg a készülék a VHF-L —— VHF-H és az UHF frekvencia sávokat átfésüli, aktiv csatornákat keresve. Minden alkalommal ha megtalál egy csatornát, eltárolja azt egy programhelyre.

Az automata hangolás megállításához (AUTO PROGRAM) nyomja meg az OK (■) gombot.

Miután ezt végrehajtotta, a TV visszatér az 1 számú programhoz.

Megjegyzés :

a. Ha nem kívánt programokat tárolt el, vagy az eltárolt csatorna nem tiszta, a program kiiktatás funkcióval kiiktathatja azt.
b. Tekintet nélkül az eltárolt csatornákra, mind a 80 (1-79) programszám kiíródik, ha megnyomja a PR ▲ / ▼gombokat.
c. Nem kell kiválasztania a TV vételi rendszerét, mert ez a TV készülék automatikusan képes fogni az Ön lakóhelyén levő sugárzási rendszereket.

A fogható rendszereket a SYSTEM kiválasztásával, majd az OK (§) gomb megnyomásával nézheti át a 2. MENÜben.

Kézi hangolás

1. Nyomja meg a PR ▲ / ▼ gombot a 4. MENÜben a kézi hangolás (MANUAL SEARCH) kiválasztásához.
2. Nyomja meg az OK (■) gombot, mire az alább bemutatott 1. képmező fog megjelenni.
3. Nyomja meg a VOL ▶/◀ gombot a kívánt programhely kiválasztásához. A rendelkezésre álló programhelyek (1-79, 0) közül bármelyiket választhatja.
4. A PR ▲ / ▼ gombokkal válassza ki a frekvencia sáv kiválasztás üzemmódot. A VOL ▶/◀ gombokkal válassza ki a kívánt frekvencia sávot. A frekvencia sáv a következők szerint váltakozik: VHF-L —▶ VHF-H és az UHF.
5. A PR ▲ / ▼ gombokkal álljon a SEARCH pontra. A VOL ▶ gombbal indítsa el a csatorna keresést, mely közben képmezőt látja. A keresés befejeztével a készülék visszatér a kézi hangolás képére.
6. A PR ▲ / ▼ gombokkal álljon a STORE:SKIP pontra. A VOL ▶ gombot megnyomva a programszám világoskék színű lesz és néhány másodpercig a SKIP szó tűnik fel a programszám jobb oldalán a programszám jobb oldalán. A VOL ◀ a program szám zöld marad és a STORE szó tűnik fel néhány másodpercre a program szám jobb oldalán.
7. Nyomja meg az OK (■) gombot. A képernyő-mező eltűnik.

Egy csatorna másolása

A kézi hangolás 1, 2, 3 és 6 pontjainak végrehajtása után nyomja meg az OK (■) gombot. A csatorna átmásolódik a kiválasztott programhelyre.

Finombeállítás

Bár normális esetben nincs rá szükség, de szükségessé válhat a finombeállítás annak érdekében, hogy jó minőségű képet és hangot kapjon.

1. Nyomja meg az OK (■) gombot a 4. MENÜben. Elötünik a FINE TUNING képmező.
2. Nyomja meg a VOL ▶ gombot, mire a ▶▶▶ jel villogni kezd jelezve, hogy a finombeállítás folyamatban van. Ennek megfelelően a VOL ◀ gomb a ◀◀◀ jelnek fog megfelelni.
3. Nyomja meg az OK (■) gombot a finombeállítás után. Ezt addig tegye, amíg a hangolás jele ( ◀◀◀ vagy ▶▶▶ ) a képernyőn látható. A képernyőn megjelenik a STORED felirat, amely jelzi, hogy a képbeállítás eltárolódott.

Megjegyés : A tárolt programhely száme e funkció során sárga színű.

Csatorna kiválasztás

Nyomja meg a PR ▲ / ▼ gombokat a kívánt csatorna kiválasztásához. Nyomjon meg egy vagy két számjegy gombot a kívánt csatorna közvetlen kiválasztásához. Ha a csatorna kétjegyű számú programhelyen van, először az helyiérték-váltó (-/--) gombot nyomja meg.

Állítsák be a képet éz a hangerőt

Ezzel a funkcióval állíthatja be a ① kontraszt, a Ⓧ fényerő, a Ⓧ színek és - NTSC rendszer esetén - a ☑ színárnyalat mértékét.

1. Nyomja meg a PICTURE vagy a MENU gombot.
2. Nyomja meg a PICTURE vagy a PR ▲ / ▼ gombot a beállítani kívánt pont kiválasztásához.
3. Nyomja meg a VOL ◀ gombot az érték csökkentése vagy a VOL ▶ gombot az érték növelése érdekében.
4. A PR ▲ / ▼ gombbal válassza ki a STORAGE (tárolás) pontot.
5. Nyomja meg a VOL ▶/◀ gombot. Megjelenik egy al-menü
6. A PR ▲ / ▼ gombbal válassza ki a FAVORITE 1 vagy a FAVORITE 2 pontot.
7. Nyomja meg az OK (■) gombot a beállítások FAVORITE 1 vagy a FAVORITE 2 helyen történő eltárolásához. A képenyön a STORED felirat jelenik meg.

Megjegyezés :

a. A színárnyalat csak az NTSC színrendszerben jelenik meg és csak ott állítható.
b. A FAVORITE 1 és a FAVORITE 2 képállapot eredetileg a nappali és az esti ideális beállításokat tartalmazza.

PSM (Képállapot-rögzítő memória)

Ez a funkció lehetővé teszi, hogy az Ön által kedvelt és eltárolt beállításokat a PSM gomb megnyomásával bármikor előhívhassa.

1. Nyomja meg a PSM gombot. A következők szerint fog változni a három kép.

1. Nyomja meg az OK (■) gombot, vagy várjon egy percig. A felirat eltünik.

Megjegyzések :

a. A STANDARD kép kontrasztja mindig 80, fényereje 60, színei 50, (színárnyalata 50) értéken van. A STANDARD képmezőben nem tárolhatjuk a beállított arányokat.
b. A FAVORITE 1 és a FAVORITE 2 képállapot eredetileg a nappali és az esti ideális beállításokat tartalmazza, de ezek az arányok tetszés szerint változtathatók ész rögzíthetők.

A hangerő szabályozása

Nyomja meg a VOL ▶/◀ gombokat a hangerő beállításához.

Néma üzemmód

• A MUTE gomb megnyomásával azonnal elnémithatja a hangot.
  A képernyön megjelenik a MUTE felirat és nem hallható hang
• A hang visszakapcsolásához nyomja meg újból a MUTE vagy a VOL ▶/◀ gombot.

Időzítési funkciók

Az óra beállítása

Ezzel a funkcióval lehetőség nyílik az automatikus ki/bekapcsolás funkció az óra és a perc beállításával. Az óra 12-órás kijelzési rendszert használ.

1. A 3. MENÜben nyomja meg a VOL ▶/◀ gombot az órák pozíció-jának kiválasztásához.
2. Nyomja meg a PR ▲ / ▼ az idő AM(délelőtt) vagy PM(délután) órabeállításhoz.

1. A VOL ▶/◀ gombokkal válassza ki a percek helyét.

2. A PR ▲ / ▼ gombbal állítsa be a perceket.

1. A beállítás befejeztekor az óra megkezdi a számlálást. Nyomja meg az OK (■) gombot vagy várjon egy percig. A felirat eltűnik a képernyőről.

Megjegyzések :

a. Ha megszakad az áramellátás, az óra megall. Később, ha már van áram, a AM --- felirat látható. Az ON TIME és az OFF TIME használatáhozállítsa be újra.
b. A RECALL gomb megnyomásával lehívhatja az órát.

Automata ki/bekapcsoló

Ezzel a funkcióval beállíthatja, hogy készüléke a megfelelő időpontban automatikusan kapcsoljon ki vagy be. Ahhoz, hogy ez a funkció működjön, először be kell állítania az órát.

1. A 3. MENÜben nyomja meg a PR ▲ / ▼ gombot, hogy kiválassza, hogy a bakapcsolás (ON TIME) vagy a kikapcsolás (OFF TIME) idöpontját kívánja beállitani.
2. A kívánt idő beállítását végezze el az előző oldal 1-4. pontjai szerint.
3. Nyomja meg az OK (■) gombot vagy várjon egy percig. A felirat eltűnik a képernyőről.

Megjegyzés :

a. Ha két órával a készülék automatikus bekapcsolása után nem nyomja meg egyik gombot sem, a készülék automatikusan készenléti üzemmódba kapcsol.
b. Automatikus bekapcsoláskor a készülék az előzőleg nézett csatornára kapcsol.
c. A TV-nek készenléti üzemmödban kell lennie, hogy az automatikus bekapcsolás (ON TIME) funkció működhessen.
d. Ha ugyanaz az idő lett beállítva az ON/OFF TIME funkcióra, akkor az OFF TIME fog elsőbbséget élvezni és kikapcsolni a készüléket.

Egyéb funkciók

Elavás utáni automata kikapcsolás

Ezzel a funkcióval a TV-t automatikusan készenléti üzemmódba kapcsolhatja. Ha a TV-állomás adásideje lejárt, a készülék aktivált elalvás utáni automatikus kikapcsolás (AUTO SLEEP ON) üsemmódban kb. 10 perccel az adásidő lejárta után kikapcsol.

1. A 2. MENÜben nyomja meg a ▲ / ▼ gombot az inaktív elalvás utáni automatikus kikapcsolás (AUTO SLEEP OFF) kiválasztásához.

2. A funkció aktiválásához nyomja meg a VOL ▶/◀ gombot.

3. Nyomja meg az OK (■) gombot vagy várjon egy percig. A felirat eltűnik a képernyőről.

Program-info

- Az aktuális program számának és a pontos időnek a megtekintéséhez nyomja meg a RECALL gombot.

- A képernyőn látható felirat eltüntetése a RECALL újbóli, vagy az OK (■) megnyomásával lehetséges.

Pillanat csatornaváltás

Ezzel a funkcióval átkapcsolhat az előzőleg nézett csatornára. Ez azt jelenti, hogy ha a 9-ről a 11. csatornára vált, a Q.VIEW gomb megnyomásával a 9. programhelyen lévő csatornára vált vissza.

Ha a gombot még egyszer megnyomja, a készülék újra a 11. csatornára vált.

Automata kikapcsolás

Ezzel a funkcióval beállíthatja az automatikus kikapcsolás késleltetési idejét 120 és 10 perc között, aminek eltelte után a készülék automatikusan készenléti üzemmódba kapcsol.

1. A SLEEP gomb megnyomásával válassza ki a kívánt késleltetési időt. Akárhányszor megnyomja a gombot, az alábbi ábrának megfelelően lépteti a legetséges késleltetési időket, ami a képernyő jobb felső sarkában jelenik meg.

1. Nyomja meg az OK (■) gombot, vagy várjon egy percig. A felirat eltünik.

Megjegyezés :

a. Amikor beállított egy késleltetési időt, a hátralévő időt a SLEEP gomb megnyomásával tekintheti meg.

b. A késletetési idő visszaállításához nyomja meg a SLEEP gombot, amíg a képernyőn nem lesz látható a kívánt idő.

Például ha a képernyőn SLEEP 30 látható, és megnyomja a SLEEP gombot, a felirat SLEEP 20-ra változik.

c. A késleltetési idő törléséhez addig nyomogassa a SLEEP gombot, amíg a képernyön a SLEEP--- nem lesz látható.

Álsztereo ki/bekapcsolása (opcionális)

Ez a funkció lehetővé teszi, hogy alsztereo hangzást élvezhessen készülékén.

Nyomja meg a P.STEREO gombot, hogy kiválassza a P. STEREO ON vagy a P. STEREO OFF állást.

Egyéb funkciók

TETRIS Játék (választható lehetőség)

Kellemes időtöltést jelent a TETRIS játék. Ha játszani kívánunk, a megfelelő üzemmodban - amelyben a TETRIS játék funkció található - válasszuk ki a TETRIS játékot. Magas pontszám eléréséhez úgy illesszük egymás mellé a különböző alakzatokat, hogy azok között ne legyen üres kocka.

1. A 2, menüben a TETRIS játék kíválasztásához nyomjuk meg a ▲ / ▼ gombot.
2. Nyomjuk meg a ◀ / ▶ gombot. Ekkor a TETRIS játék megjelenik a mezőben.

1. A ▲ / ▼ és a ◀ / ▶ gombokkal állítsuk be a SPEED(Gyorsaságot) (1 és 9 között változtathatjuk), a LEVEL(Nehézséget) (1 től 5-ig változtathatjuk), végezetül válasszuk ki a MODE(Játékmódot) 1 vagy 2.
2. A játék elindításához először válasszuk ki a START utasítást a ▲ / ▼ gomb segítségével, majd nyomjuk meg az OK gombot.
3. Játék közben az OK gombbal forgathatjuk, a ◀ / ▶ gombbal jobbra illetve balra, a ▼ gombbal pedig gyorsan lefelé mozgathatjuk az alakzatokat. Az elért pontszámot a készülék automatikusan jegyzi.
4. Amennyiben a játék befejezése után ki kívánunk lépni a TETRIS játékból, akkor a ▲ / ▼ gombbal válasszuk ki az EXIT utasítást. Amennyiben tovább kívánunk játszani, válasszuk ki a START utasítást.
5. Nyomjuk meg az OK gombot.

Karaoke (opcionális)

Ez a TV készülék egy kiegészítő mikrofon és egy videomagnó vagy képlemezjátszó csatlakoztatásával karaoke TV-ként is használható.

1. Csatlakoztasson egy szabványos (ø6.3 mm) jack dugasszal ellátott mikrofont az elôlap MIC csatlakozójába. Amikor a mikrofont csatlakoztatta, a TV már karaoke TV-ként használható.
2. Kapcsolja be a mikrofont.
3. A mikrofon hangerejének beállítására használja az M.VOL forgatógombot.
4. A visszhang hatás bekapcsolását saját maga döntheti el, és az ECHO gombbal kapcsolhatja ki/be.

BE (■): Visszhang hatás

KI (■): Nincs visszhang hatás

Megjegyzés :

a. Ha a mikrofont túl közel viszi a TV-hez, magas sipoló zajt hallhat. Ha ilyet tapasztal, távolítsa a mikrofont a TV-től, vagy csökkentse a mikrofon hangerejét.
b. A mikrofon nem tartozéka a TV készüléknek, hanem külön kell beszerezni.

Video üzemmód

Video használata az antennakimenet segítségével

1. A videomagnó kimeneti aljzatát egy koaxiális kábel segítségével csatlakoztassa a televízió antenna bemeneti aljzatához. Az antenna vezetéket csatlakoztassa a videomagnó antenna bemeneti aljzatához.
2. Nyomja meg a videomagnón a PLAY gombot.

Video használata RCA csatlakozóval (AV IN)

1. Ha a videomagnónak van RCA kimeneti csatlakozója (OUT), akkor kösse össze a videomagnó (OUT) csatlakozóját és a TV (IN) csatlakozóját.
2. Nyomja meg a távvezérlön a TV/AV gombot.
3. Nyomja meg a videomagnón a PLAY gombot.
   E csatlakozás előnye a csúcsminőségű kép és hang a lejátszás alatt.

Video használata RCA csatlakozóval (AV OUT)

1. Ha a videomagnónak van RCA bemeneti csatlakozója (IN), akkor kösses össze a videomagnó (IN) csatlakozóját és a TV (OUT) csatlakozóját.
2. Nyomja meg a videomagnón a PLAY és a REC gombokat.
   Ezzel a csatlakoztatással fel tudja venni a TV programot videoszalagra.

Video használata EURO SCART csatlakozóval

1. Ha a televízión eurocsatlakozó található, kösse össze segítségével a készülékeket.
2. Nyomja meg a TV/AV gombot.
3. Nyomja meg a PLAY gombot.

Ezt ellenőrizze, mielőtt a szervízt hívná

Müszaki adatok

A LG Electronics Magyar Kft. tanusítja, hogy atermék az alábbi műszaki adatoknak megfelel. A minőség tanusítása a 2/1984. (III.10.) BkM-lpM sz. együttes rendelet szerint történt.

Ha a készüléket hosszabb ideig nem használja, húzza ki a fali konnek-torból.

A készüléket csak az előírt váltóáramú áramforrással és frekvenciával mü-ködtesse.

A készülék tisztításához puha, szappanos vízzel megnedvesített rongyot használjon. Soha ne használjon oldószert, mint például higító vagy benzin (tisztítás előtt húzza ki a készülék hálózati csatlakozóját a konnektorból).

Idönként ellenőrizze az antennát.

Az M.T.35/1978.(VII.6.), valamint az azt módosító 74/1987.(XII.10.) M.T.sz. rendelet értelmében a forgalomba hozó erre a termékre 8 évig biztosítja az alkatrészeket, illetve gondoskodik a termék javításáról. Az időtartamot az eladás időpontjától kell figyelembe vennil.

	Tápfeszültség	Érintés-védelmi osztály	Teljesítm-ényfelyétel	Vételi csatornák VHF UHF Kábelcsatornák	Színrendszer	Antenna bemenet	Hang kimenő teljesit-mény	Méretek (mm)	Töneg (kg)
CF-21A80B	230V, 50Hz	II.	85W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	515 X 474 X 487	20.7
CF-21E20B	230V, 50Hz	II.	85W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	515 X 474 X 479	20.3
CF-20A80B	230V, 50Hz	II.	80W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	490 X 462 X 475	17.7
CF-20E20B	230V, 50Hz	II.	80W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	508 X 470 X 479	18.8
CF-14A80B	230V, 50Hz	II.	70W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	362 X 336 X 371	9.1
CF-14E20B	230V, 50Hz	II.	70W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	362 X 337 X 380	10
