HASZNÁLATI ÚTMUTATÓ CF-21E20B LG

Kérjük, hogy mielőtt működtetné a készüléket, gondosan olvassa el ezt a kézikönyvet és tartsa meg ezt későbbi referencia céljaira.

Szíveskedjék ide felírni a hátlapon található típus- és gyári számot a szervíz céljaira.

Típusszám : ____

Gyári Szám :

P/NO : 3828VA0025G (MC41B, 210A/210J/230A TX, 3828VA0025A)

Üzembe helyezés

Tápfeszültség

A készüléket kizárólag a hátlapon előírt hálózati váltakozó feszültségen szabad üzemeltetni. Soha ne üzemeltesse a készüléket egyenfeszültségről!

Figyelmeztetés

Az áramütés elkerülése érdekében soha ne tegye ki a készüléket csapadéknak vagy nedvességnek.

Elhelyezés

Olyan helyen állítsa fel a készüléket, ahol az erős külső vagy belső fény nem esik közvetlenül a képernyöre. A legjobb képminőség akkor érhető el, ha a helysegben alacsony a megvilágítási szint. Ügyeljen arra, hogy a készüléket ne érje túlzott rázkódás, ütés, nedvesség, por vagy hő. Az elhelyezésnél legyen tekintettel arra is, hogy a készülék körüli szabad terület nagysága elegendő legyen a megfelelő hőelvezetéshez.

Javítás

Soha ne távolítsa el a készülék hátlapját, mert a televízió belsejében nagyfeszültség uralkodik. Ha a TV működésében rendellenességet észlel, forduljon a márkaszervizhez.

Antenna

A kültéri antennát csatlakoztassa a készülék hátlapján található 175Ω jelü aljzathoz.

Az elemek behelyezése

A távvezérlő két db R6 típusú (AA) elemmel működik. Nyissa ki teljesen a távvezérlő elemtartójának fedelét. Helyezze be az elemeket az elemtartóba, az ott feltüntetett ⊕ / ⊖ polaritásnak megfelelően.

Megjegyzés : Ha a tävvezérlőt hosszabb ideig nem használja, vegye ki az elemeket és tárolja biztonságos, hűvős helyen.

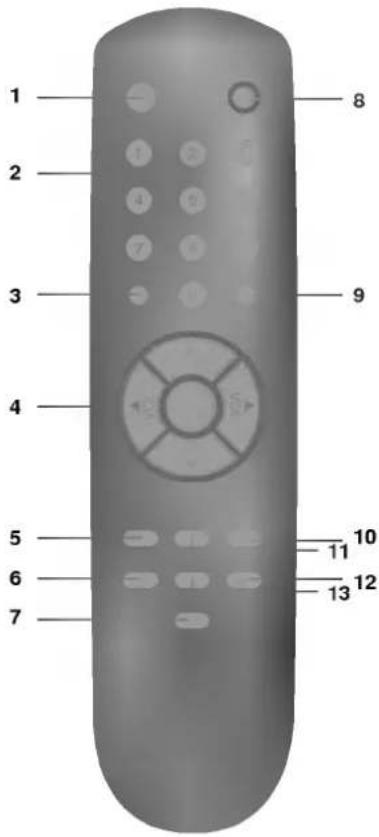

A kezelőszervek leírása

Távvezérlő

1 2 3 4 5 6 8 9 10 11 12 13

A TV készülék minden funkciója a mellékelt távvezérlővel vezérelhető. Néhány funkció azonban a készülék kezelőszerveivel is működtethető.

A távvezérlő használatba vétele előtt helyezze be az elemeket.

1. ÜZEMI KAPCSOLÓ GOMB
2. CSATORNAVÁLASZTÓ GOMBOK
3. EGYSÉG-VÁLTÓ GOMB
4. PROGRAMKERESŐ GOMBOK HANGERŐSZABÁLYZÓ GOMBOK OK GOMB
5. VIDEO-CSATORNA KAPCSOLÓ
6. AUTOMATA KIKAPCSOLÓ GOMB

A kezelőszervek leírása

Távvezérlő

1 2 3 4 5 6 7 8 9 10 11 12 13

1. ÁLSZTEREO KI/BEKAPCSOLÓ GOMB (OPCIONÁLIS)
2. ELNÉMÍTÁS GOMB
3. PROGRAM-INFO GOMB
4. KÉPBEÁLLÍTÁS MEMÓRIA GOMB
5. MENÜ GOMB
6. KÉPÁLLAPOT-RÖGZÍTŐ GOMB
7. PILLANAT CSATORNAVÁLTÁS
8. FÖKAPCSOLÓ(POWER/①)
9. MÜKODES/KESZENLETI VISSZAJELZÖ
10. OPCIONÁLIS :
    MIKROFON HANGERŐSZABÁLYOZÓ GOMB VISSZHANGOSÍTÁS KI/BEKAPCSOLÓ GOMBJA MIKROFON CSATLAKOZÓHÜVELY

Előlap

A televízío kezelése

A televízio be-és kikapcsolása

• Nyomja meg a televízió FŐKAPCSOLÓ gombját. A televízió készenléti üzemmódba kapcsol és a működés/készenléti visszajelző vörösen világít.
• A FŐKAPCSOLÓ gomb újbóli megnyomásával kikapcsolja a televíziót.

A televízio bekapcsolása készenléti üzemmódból

A TV-t négyféleképpen lehet bekapcsolni készenléti üzemmódból. És a készülék képernyőjén a legutoljára kiválasztott csatorna jelenik meg.

1. lehetőség Nyomja meg a távvezérlön levő üzemi kapcsolót (POWER)
2. lehetőség Nyomja meg a PR ▲ / ▼ gombot.
3. lehetőség Eléri a beállított bekapcsolási időpontot (ON TIME)
4. lehetőség Nyomja meg a 0-tól 9-ig számozott gombok egyikét, s ezzel közvetlenül a kívánt csatornára kapcsol.

A készenléti üzemmód bekapcsolása

A készenléti üzemmód kiválasztása háromféleképpen lehetséges. Készenléti üzemmódban a működés/készenléti visszajelző világít.

1. Nyomja meg a távvezérlön az ÜZEMI KAPCSOLÓ gombot.
2. Ha az automata kikapcsoló beállított ideje (OFF TIME) lejár.
3. Az állomás adásideje után a készülék kb. 10 percen belül automatikusan készenléti üzemmódba kapcsol, ha a készüléket előzőleg az "automata kikapcsolás elalvás után" üzemmódba (AUTO SLEEP ON) kapcsolta.

POWER MUTE 1 2 3 4 5 6 7 8 9 0 REC/ALL PR PR TIME MENU PGM SLEEP O VIEWPICTURE P. STEREO

A képernyő-menük használata

A készülék egy olyan képernyőn megjelenő vezérlési rendszerrel (menü) rendelkezik, amely segítségével kiválasztható az üzenetek nyelve.

    subgraph MENU 1
        G["80"] --> H["FAUORITE 1<br>FAUORITE 2"]
    end

    subgraph MENU 2
        I["INPUT TU<br>AUTO SLEEP OFF<br>SYSTEM"] --> J["SYSTEM ►AUTO<br>PAL<br>SECAM<br>NTSC4.43"]
    end

    subgraph MENU 3
        K["CLOCK AM---:ON TIME AM---:OFF TIME AM---:"] --> L["FINE TUNING"]
    end

    subgraph MENU 4
        M["FINE TUNING<br>AUTO PROGRAM<br>MANUAL SEARCH"] --> N["AUTO PROGRAM<br>UHF=L"]
    end

    G --> H
    I --> J
    K --> L
    M --> N
    N --> O["PROGRAM 1<br>UHF=L<br>SEARCH<br>STORE:SKIP"]

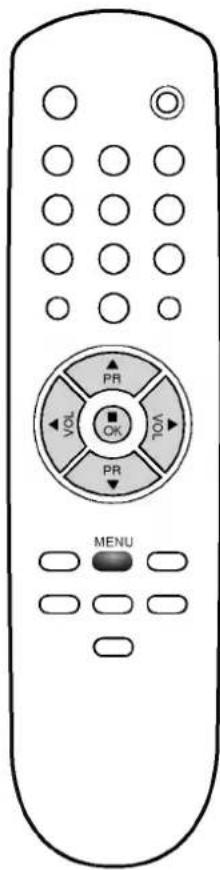

A képernyő-menük használata

Menü-képmezők

Ahanyszor a MENU gombot egymás után megnyomja, a képernyőn a négy menü-képernyő fog egymás után megjelenni.

A képen látható menük használata egyszerű a négy ◀,▶,▼,▲ gomb segítségével.

Ha ki akar lépni a menüböl, várjon egy másodpercet, míg a menü-képmező el nem tűnik vagy addig nyomogassa a MENU gombot, míg a menü-képmező már nem látható.

Megjegyzés :

a. AV üzemmódban a 4. MENU nem jelenik meg.
b. NTSC rendszerű adások vételénél a ☑ (TINT) jelenik meg a 1. MENÜben.
c. Ha a menü-képmező eltűnése után nyomja meg a MENU gombot, a legutoljára kiválasztott menü-képmező fog megjelenni. Ha menü-képmező nem volt kiválasztva, mindig az 1. MENU jelenik meg legelőször.

TV/AV üzemmód

Ez a funkció a TV készülék működtetése előtt lehetővé teszi Önnek, hogy kiválassza a kívánt TV vagy AV üzemmódot.

A gombok használata

Kapcsoljon át közvetlenül a TV/AV gombbal.

A menü használata

1. A 2. MENUben nyomja meg a PR ▲ / ▼ gombot, hogy kiválassza az INPUT TV pontot.
2. Nyomja meg a VOL ▶/◀ gombokat hogy kiválassza az Önnek megfelelő TV vagy AV bemeneti jelet.
3. Nyomja meg az OK (■) gombot, vagy várjón egy másodpercet. A képernyő menü eltűnik.

Vevő rendszer

Normális esetben állítsa a színrendszert AUTO állásba.

Ha a vétel színe nem megfelelő-ha a kép kékbe vagy pirosba hajlik - akkor változtassa meg.

1. A 2. MENÜben nyomja meg a PR ▲ / ▼ gombot a SYSTEM pont kiválasztásához.
2. Nyomja meg a VOL ▶/◀ gombot. Megjelenik az al-menü.
3. A PR ▲ / ▼ gombokkal válassza ki a megfelelő színrendszert.

Megjegyzés : Az NTSC 3.58 csak az NTSC színrendszerben jeleníthető meg és választható ki.

TV/AV MENU

Csatornák tárolása

Automata hangolás

A TV készülék meg fogja keresni az összes aktiv csatornát a VHF és az UHF frekvencia sávban. Ennek befejezése után minden program legjobb vételi pozíciója automatikusan eltárolódik.

1. Nyomja meg PR ▲ / ▼ gombot a 4. MENÜben az automata programozás (AUTO PROGRAM) kiválasztásához.
2. Nyomja meg az OK (■) gombot. A képernyön megjelenik az automatikus programozás képe : A ▶▶▶ jel villog míg a készülék a VHF-L —— VHF-H és az UHF frekvencia sávokat átfésüli, aktiv csatornákat keresve. Minden alkalommal ha megtalál egy csatornát, eltárolja azt egy programhelyre.

Az automata hangolás megállításához (AUTO PROGRAM) nyomja meg az OK (■) gombot.

Miután ezt végrehajtotta, a TV visszatér az 1 számú programhoz.

Megjegyzés :

a. Ha nem kívánt programokat tárolt el, vagy az eltárolt csatorna nem tiszta, a program kiiktatás funkcióval kiiktathatja azt.
b. Tekintet nélkül az eltárolt csatornákra, mind a 80 (1-79) programszám kiíródik, ha megnyomja a PR ▲ / ▼gombokat.
c. Nem kell kiválasztania a TV vételi rendszerét, mert ez a TV készülék automatikusan képes fogni az Ön lakóhelyén levő sugárzási rendszereket.

A fogható rendszereket a SYSTEM kiválasztásával, majd az OK (§) gomb megnyomásával nézheti át a 2. MENÜben.

Kézi hangolás

1. Nyomja meg a PR ▲ / ▼ gombot a 4. MENÜben a kézi hangolás (MANUAL SEARCH) kiválasztásához.
2. Nyomja meg az OK (■) gombot, mire az alább bemutatott 1. képmező fog megjelenni.
3. Nyomja meg a VOL ▶/◀ gombot a kívánt programhely kiválasztásához.

A rendelkezésre álló programhelyek (1-79, 0) közül bármelyiket választhatja.

1. A PR ▲ / ▼ gombokkal válassza ki a frekvencia sáv kiválasztás üzemmódot.
   A VOL ▶/◀ gombokkal válassza ki a kívánt frekvencia sávot. A frekvencia sáv a következők szerint váltakozik: VHF-L —▶ VHF-H és az UHF.
2. A PR ▲ / ▼ gombokkal álljon a SEARCH pontra.
   A VOL ▶ gombbal indítsa el a csatorna keresést, mely közben képmezőt látja. A keresés befejeztével a készülék visszatér a kézi hangolás képére.
3. A PR ▲ / ▼ gombokkal álljon a STORE:SKIP pontra.
   A VOL ▶ gombot megnyomva a programszám világoskék színű lesz és néhány másodpercig a SKIP szó tűnik fel a programszám jobb oldalán a programszám jobb oldalán.
   A VOL ◀ a program szám zöld marad és a STORE szó tűnik fel néhány másodpercre a program szám jobb oldalán.
4. Nyomja meg az OK (■) gombot. A képernyő-mező eltűnik.

Egy csatorna másolása

A kézi hangolás 1, 2, 3 és 6 pontjainak végrehajtása után nyomja meg az OK (■) gombot. A csatorna átmásolódik a kiválasztott programhelyre.

Finombeállítás

Bár normális esetben nincs rá szükség, de szükségessé válhat a finombeállítás annak érdekében, hogy jó minőségű képet és hangot kapjon.

POWER MUTE 1 2 3 4 5 6 7 8 9 0 REC/LL PR VOL OK POM PR TV/AV MENU PGM SLEEP Q VIEWPICTURE P. STEREO

1. Nyomja meg az OK (■) gombot a 4. MENÜben. Elötünik a FINE TUNING képmező.
2. Nyomja meg a VOL ▶ gombot, mire a ▶▶▶ jel villogni kezd jelezve, hogy a finombeállítás folyamatban van. Ennek megfelelően a VOL ◀ gomb a ◀◀◀ jelnek fog megfelelni.
3. Nyomja meg az OK (■) gombot a finombeállítás után. Ezt addig tegye, amíg a hangolás jele ( ◀◀◀ vagy ▶▶▶ ) a képernyőn látható. A képernyőn megjelenik a STORED felirat, amely jelzi, hogy a képbeállítás eltárolódott.

Megjegyés : A tárolt programhely száme e funkció során sárga színű.

Csatorna kiválasztás

Nyomja meg a PR ▲ / ▼ gombokat a kívánt csatorna kiválasztásához. Nyomjon meg egy vagy két számjegy gombot a kívánt csatorna közvetlen kiválasztásához. Ha a csatorna kétjegyű számú programhelyen van, először az helyiérték-váltó (-/--) gombot nyomja meg.

Állítsák be a képet éz a hangerőt

Ezzel a funkcióval állíthatja be a ① kontraszt, a Ⓧ fényerő, a Ⓧ színek és - NTSC rendszer esetén - a ☑ színárnyalat mértékét.

1. Nyomja meg a PICTURE vagy a MENU gombot.
2. Nyomja meg a PICTURE vagy a PR ▲ / ▼ gombot a beállítani kívánt pont kiválasztásához.
3. Nyomja meg a VOL ◀ gombot az érték csökkentése vagy a VOL ▶ gombot az érték növelése érdekében.
4. A PR ▲ / ▼ gombbal válassza ki a STORAGE (tárolás) pontot.
5. Nyomja meg a VOL ▶/◀ gombot. Megjelenik egy al-menü
6. A PR ▲ / ▼ gombbal válassza ki a FAVORITE 1 vagy a FAVORITE 2 pontot.
7. Nyomja meg az OK (■) gombot a beállítások FAVORITE 1 vagy a FAVORITE 2 helyen történő eltárolásához. A képenyön a STORED felirat jelenik meg.

Megjegyezés :

a. A színárnyalat csak az NTSC színrendszerben jelenik meg és csak ott állítható.
b. A FAVORITE 1 és a FAVORITE 2 képállapot eredetileg a nappali és az esti ideális beállításokat tartalmazza.

PSM (Képállapot-rögzítő memória)

Ez a funkció lehetővé teszi, hogy az Ön által kedvelt és eltárolt beállításokat a PSM gomb megnyomásával bármikor előhívhassa.

1. Nyomja meg a PSM gombot. A következők szerint fog változni a három kép.

1. Nyomja meg az OK (■) gombot, vagy várjon egy percig. A felirat eltünik.

Megjegyzések :

a. A STANDARD kép kontrasztja mindig 80, fényereje 60, színei 50, (színárnyalata 50) értéken van. A STANDARD képmezőben nem tárolhatjuk a beállított arányokat.
b. A FAVORITE 1 és a FAVORITE 2 képállapot eredetileg a nappali és az esti ideális beállításokat tartalmazza, de ezek az arányok tetszés szerint változtathatók ész rögzíthetők.

A hangerő szabályozása

Nyomja meg a VOL ▶/◀ gombokat a hangerő beállításához.

Néma üzemmód

• A MUTE gomb megnyomásával azonnal elnémithatja a hangot.
  A képernyön megjelenik a MUTE felirat és nem hallható hang
• A hang visszakapcsolásához nyomja meg újból a MUTE vagy a VOL ▶/◀ gombot.

Időzítési funkciók

Az óra beállítása

Ezzel a funkcióval lehetőség nyílik az automatikus ki/bekapcsolás funkció az óra és a perc beállításával. Az óra 12-órás kijelzési rendszert használ.

1. A 3. MENÜben nyomja meg a VOL ▶/◀ gombot az órák pozíció-jának kiválasztásához.
2. Nyomja meg a PR ▲ / ▼ az idő AM(délelőtt) vagy PM(délután) órabeállításhoz.

1. A VOL ▶/◀ gombokkal válassza ki a percek helyét.

2. A PR ▲ / ▼ gombbal állítsa be a perceket.

00 01 02 58 59

1. A beállítás befejeztekor az óra megkezdi a számlálást. Nyomja meg az OK (■) gombot vagy várjon egy percig. A felirat eltűnik a képernyőről.

Megjegyzések :

a. Ha megszakad az áramellátás, az óra megall. Később, ha már van áram, a AM --- felirat látható. Az ON TIME és az OFF TIME használatáhozállítsa be újra.
b. A RECALL gomb megnyomásával lehívhatja az órát.

Automata ki/bekapcsoló

Ezzel a funkcióval beállíthatja, hogy készüléke a megfelelő időpontban automatikusan kapcsoljon ki vagy be. Ahhoz, hogy ez a funkció működjön, először be kell állítania az órát.

1. A 3. MENÜben nyomja meg a PR ▲ / ▼ gombot, hogy kiválassza, hogy a bakapcsolás (ON TIME) vagy a kikapcsolás (OFF TIME) idöpontját kivánja beállítani.
2. A kívánt idő beállítását végezze el az előző oldal 1-4. pontjai szerint.
3. Nyomja meg az OK (■) gombot vagy várjon egy percig. A felirat eltünik a képernyőról.

Megjegyzés :

a. Ha két órával a készülék automatikus bekapcsolása után nem nyomja meg egyik gombot sem, a készülék automatikusan készenléti üzemmódba kapcsol.
b. Automatikus bekapcsoláskor a készülék az előzőleg nézett csatornára kapcsol.
c. A TV-nek készenléti üzemmödban kell lennie, hogy az automatikus bekapcsolás (ON TIME) funkció működhessen.
d. Ha ugyanaz az idő lett beállítva az ON/OFF TIME funkcióra, akkor az OFF TIME fog elsőbbséget élvezni és kikapcsolni a készüléket.

PR VOL OK PR MENU

Egyéb funkciók

Elavás utáni automata kikapcsolás

Ezzel a funkcióval a TV-t automatikusan készenléti üzemmódba kapcsolhatja. Ha a TV-állomás adásideje lejárt, a készülék aktivált elalvás utáni automatikus kikapcsolás (AUTO SLEEP ON) üsemmódban kb. 10 perccel az adásidő lejárta után kikapcsol.

1. A 2. MENÜben nyomja meg a ▲ / ▼ gombot az inaktív elalvás utáni automatikus kikapcsolás (AUTO SLEEP OFF) kiválasztásához.

2. A funkció aktiválásához nyomja meg a VOL ▶/◀ gombot.

3. Nyomja meg az OK (■) gombot vagy várjon egy percig. A felirat eltűnik a képernyőről.

Program-info

- Az aktuális program számának és a pontos időnek a megtekintéséhez nyomja meg a RECALL gombot.

- A képernyőn látható felirat eltüntetése a RECALL újbóli, vagy az OK (■) megnyomásával lehetséges.

Pillanat csatornaváltás

Ezzel a funkcióval átkapcsolhat az előzőleg nézett csatornára. Ez azt jelenti, hogy ha a 9-ről a 11. csatornára vált, a Q.VIEW gomb megnyomásával a 9. programhelyen lévő csatornára vált vissza.

Ha a gombot még egyszer megnyomja, a készülék újra a 11. csatornára vált.

Automata kikapcsolás

Ezzel a funkcióval beállíthatja az automatikus kikapcsolás késleltetési idejét 120 és 10 perc között, aminek eltelte után a készülék automatikusan készenléti üzemmódba kapcsol.

1. A SLEEP gomb megnyomásával válassza ki a kívánt késleltetési időt. Akárhányszor megnyomja a gombot, az alábbi ábrának megfelelően lépteti a legetséges késleltetési időket, ami a képernyő jobb felső sarkában jelenik meg.

1. Nyomja meg az OK (■) gombot, vagy várjon egy percig. A felirat eltünik.

Megjegyezés :

a. Ámikor beállított egy késleltetési időt, a hátralévő időt a SLEEP gomb megnyomásával tekintheti meg.

b. A késletetési idő visszaállításához nyomja meg a SLEEP gombot, amíg a képernyőn nem lesz látható a kívánt idő.

Például ha a képernyőn SLEEP 30 látható, és megnyomja a SLEEP gombot, a felirat SLEEP 20-ra változik.

c. A késleltetési idő törléséhez addig nyomogassa a SLEEP gombot, amíg a képernyön a SLEEP--- nem lesz látható.

Álsztereo ki/bekapcsolása (opcionális)

Ez a funkció lehetővé teszi, hogy alsztereo hangzást élvezhessen készülékén.

Nyomja meg a P.STEREO gombot, hogy kiválassza a P. STEREO ON vagy a P. STEREO OFF állást.

RECALL PR VOL OK TOX PR MENU SLEEP Q VIEW P. STEREO

Egyéb funkciók

TETRIS Játék (választható lehetőség)

Kellemes időtöltést jelent a TETRIS játék. Ha játszani kívánunk, a megfelelő üzemmodban - amelyben a TETRIS játék funkció található - válasszuk ki a TETRIS játékot. Magas pontszám eléréséhez úgy illesszük egymás mellé a különböző alakzatokat, hogy azok között ne legyen üres kocka.

RECALL PR VOL OK PR VOL OK MENU

1. A 2, menüben a TETRIS játék kíválasztásához nyomjuk meg a ▲ / ▼ gombot.
2. Nyomjuk meg a ◀ / ▶ gombot. Ekkor a TETRIS játék megjelenik a mezőben.

1. A ▲ / ▼ és a ◀ / ▶ gombokkal állítsuk be a SPEED(Gyorsaságot) (1 és 9 között változtathatjuk), a LEVEL(Nehézséget) (1 től 5-ig változtathatjuk), végezetül válasszuk ki a MODE(Játékmódot) 1 vagy 2.

2. A játék elindításához először válasszuk ki a START utasítást a ▲ / ▼ gomb segítségével, majd nyomjuk meg az OK gombot.

3. Játék közben az OK gombbal forgathatjuk, a ◀ / ▶ gombbal jobbra illetve balra, a ▼ gombbal pedig gyorsan lefelé mozgathatjuk az alakzatokat. Az elért pontszámot a készülék automatikusan jegyzi.

4. Amennyiben a játék befejezése után ki kívánunk lépni a TETRIS játékból, akkor a ▲ / ▼ gombbal válasszuk ki az EXIT utasítást. Amennyiben tovább kívánunk játszani, válasszuk ki a START utasítást.

5. Nyomjuk meg az OK gombot.

Karaoke (opcionális)

Ez a TV készülék egy kiegészítő mikrofon és egy videomagnó vagy képlemezjátszó csatlakoztatásával karaoke TV-ként is használható.

1. Csatlakoztasson egy szabványos (ø6.3 mm) jack dugasszal ellátott mikrofont az előlap MIC csatlakozójába.
   Amikor a mikrofont csatlakoztatta, a TV már karaoke TV-ként használható.

2. Kapcsolja be a mikrofont.

3. A mikrofon hangerejének beállítására használja az M.VOL forgatógombot.

4. A visszhang hatás bekapcsolását saját maga döntheti el, és az ECHO gombbal kapcsolhatja ki/be.

BE (■): Visszhang hatás KI (■): Nincs visszhang hatás

Megjegyzés :

a. Ha a mikrofont túl közel viszi a TV-hez, magas sipoló zajt hallhat. Ha ilyet tapasztal, távolítsa a mikrofont a TV-től, vagy csökkentse a mikrofon hangerejét.

b. A mikrofon nem tartozéka a TV készüléknek, hanem külön kell beszerezni.

a. Ha a mikrofont túl közel viszi a TV-hez, magas sipoló zajt hallhat. Ha ilyet tapasztal, távolítsa a mikrofont a TV-től, vagy csökkentse a mikrofon hangerejét. b. A mikrofon nem tartozéka a TV készüléknek, hanem külön kell beszerezni.

Video üzemmód

Video használata az antennakimenet segítségével

1. A videomagnó kimeneti aljzatát egy koaxiális kábel segítségével csatlakoztassa a televízió antenna bemeneti aljzatához. Az antenna vezetéket csatlakoztassa a videomagnó antenna bemeneti aljzatához.
2. Nyomja meg a videomagnón a PLAY gombot.

Video használata RCA csatlakozóval (AV IN)

1. Ha a videomagnónak van RCA kimeneti csatlakozója (OUT), akkor kösse össze a videomagnó (OUT) csatlakozóját és a TV (IN) csatlakozóját.
2. Nyomja meg a távvezérlön a TV/AV gombot.
3. Nyomja meg a videomagnón a PLAY gombot.
   E csatlakozás előnye a csúcsminőségű kép és hang a lejátszás alatt.

Video használata RCA csatlakozóval (AV OUT)

1. Ha a videomagnónak van RCA bemeneti csatlakozója (IN), akkor kösses össze a videomagnó (IN) csatlakozóját és a TV (OUT) csatlakozóját.
2. Nyomja meg a videomagnón a PLAY és a REC gombokat.
   Ezzel a csatlakoztatással fel tudja venni a TV programot videoszalagra.

Video használata EURO SCART csatlakozóval

1. Ha a televízión eurocsatlakozó található, kösse össze segítségével a készülékeket.
2. Nyomja meg a TV/AV gombot.
3. Nyomja meg a PLAY gombot.

Ezt ellenőrizze, mielőtt a szervízt hívná

Jelenség Se kép, se hang Hang jó, kép rossz Kép jó, hang rossz Kép zavaros Képen vonalak és csíkok Néhány csatornán rossz vétel Nincsenek színek Rossz színek A távvezérő nem működik Ezt ellenőrizze le és ezeket kísérlije meg állítani Győződjön meg róla, hogy a hálózati zsinór jól csatlakozike Győződjön meg róla, hogy a TV be vane kapcsolva Próbáljon egy másik csatornát (állomászavar) Ellenőrizze le az antennacsatlakozást (a TV hátoldalán) Ellenőizze le, hogy az antennabevezető kábel nincse eltörve Ellenőrizze le az antennát Ellenőrizze le, hogy nincse helyi zavarforrás Állítsa be a kontrasztot Állítsa be a fényerőt Állítsa be a színt Állítsa be a hangerőt Ellenőrizze le az elemeket Ellenőrizze le a phone jacket (csak a videón)

Müszaki adatok

A LG Electronics Magyar Kft. tanusítja, hogy atermék az alábbi műszaki adatoknak megfelel. A minőség tanusítása a 2/1984. (III.10.) BkM-lpM sz. együttes rendelet szerint történt.

Ha a készüléket hosszabb ideig nem használja, húzza ki a fali konnek-torból.

A készüléket csak az előírt váltóáramú áramforrással és frekvenciával mü-ködtesse.

A készülék tisztításához puha, szappanos vízzel megnedvesített rongyot használjon. Soha ne használjon oldószert, mint például higító vagy benzin (tisztítás előtt húzza ki a készülék hálózati csatlakozóját a konnektorból).

Idönként ellenőrizze az antennát.

Az M.T.35/1978.(VII.6.), valamint az azt módosító 74/1987.(XII.10.) M.T.sz. rendelet értelmében a forgalomba hozó erre a termékre 8 évig biztosítja az alkatrészeket, illetve gondoskodik a termék javításáról. Az időtartamot az eladás időpontjától kell figyelembe vennil.

	Tápfeszültség	Érintés-védelmi osztály	Teljesítm-ényfelyétel	Vételi csatornák VHF UHF Kábelcsatornák	Színrendszer	Antenna bemenet	Hang kimenő teljesít-mény	Méretek (mm)	Töneg (kg)
CF-21A80B	230V, 50Hz	II.	85W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	515 X 474 X 487	20.7
CF-21E20B	230V, 50Hz	II.	85W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	515 X 474 X 479	20.3
CF-20A80B	230V, 50Hz	II.	80W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	490 X 462 X 475	17.7
CF-20E20B	230V, 50Hz	II.	80W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	508 X 470 X 479	18.8
CF-14A80B	230V, 50Hz	II.	70W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	362 X 336 X 371	9.1
CF-14E20B	230V, 50Hz	II.	70W/12W	01-12 C2-12 21-69 S1-S20	PAL SECAM	75 Ohm koaxiális	3W	362 X 337 X 380	10
