HASZNÁLATI ÚTMUTATÓ DP-2500 PANASONIC

Kezelési útmutató (a másológéphez)

DP-2500/3000

Külön kapható kiegészítők

DA-AR250/AS200/DS200/DS205/DS210/DS215/FG230/FG231/FK200/FK210/FS200/FS205/MD200 DA-NE200/PC200/PC210/SM08B/SM16B/SM28B/UC200/XN200/XT200; UE-410047/410048/403171

Mielött használatba venné másológépét, kérjük olvassa el figyelmesen ezt az útmutatót, és tartsa keze ügyében később is, hogy bármikor belenézhessen, ha az szükséges.

Az ábrán a digitális másológép a külön kapható kiegészítőkkel látható (lásd 48. old.).

Magyar

Kezelési ábrák

Általános jellemzők és használat

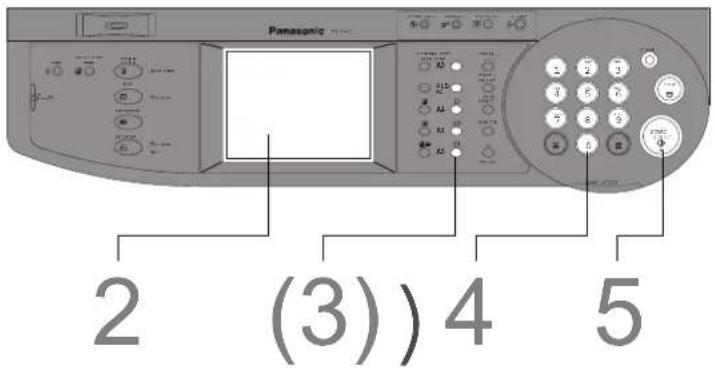

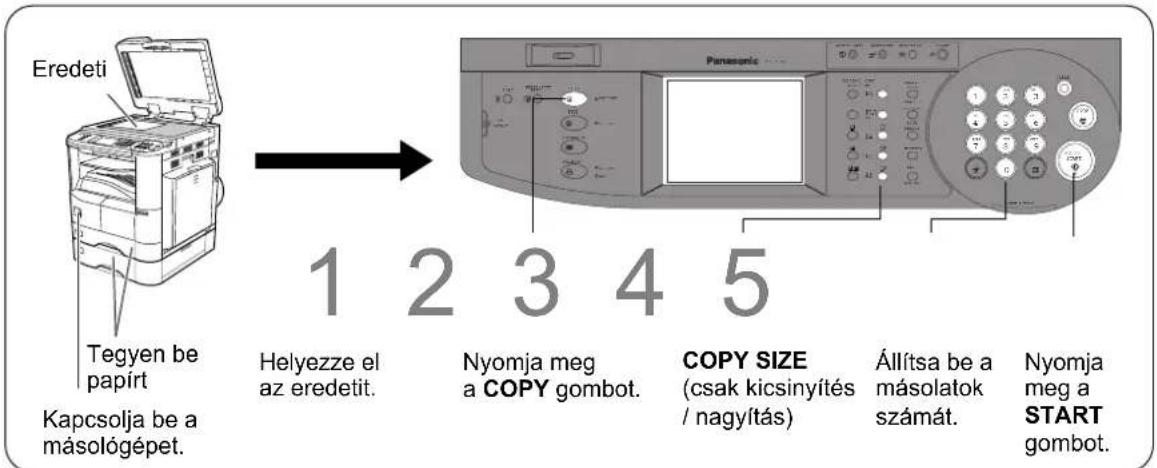

Alapműveletek

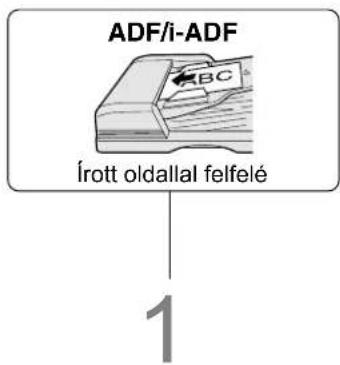

■ Az eredeti elhelyezése

• Helyezze az eredetit írott oldalával (képpel) lefelé a tárgyüvegre, vagy írott oldalával felfelé a lapadagolóba.
• Ha az eredeti nincs pontosan a helyén, a másolatról hiányozhat a kép egy része.
• A5-nél kisebb méretű eredetit helyezze a bal oldali eredetiskála A5 méretén belülre, és válassza ki az A5-öt.

- Általánosan használt funkciók és működési eljárások

Teljes méretű másolás

Az eredetivel megegyező méretű másolatot készít.

$$ 1 \rightarrow 2 \rightarrow 4 \rightarrow 5 \quad (\text { Lásd 13. old. }) $$

Kicsinyítés vagy nagyítás

Az eredetit fix kicsinyítési illetve nagyítási aránnyal másolja.

$$ 1 \rightarrow 2 \rightarrow 3 \rightarrow 4 \rightarrow 5 (\text { Lásd 14. old. }) $$

■ Memóriakapacitás

Ha a memória megtelik az eredeti beolvasása közben, az LCD-n megjelenik a „MEMORIA MEGTELT” üzenet. Ebben az esetben kövesse az LCD-n megjelenő utasításokat. Ha memóriabővítésre van szüksége, forduljon a forgalmazóhoz.

MEGJEGYZÉS

- Másolás közben, és másolatkészítés után a ventilátor motorja esetleg forgásba kezd. Ez normál működés, amely a másológép hűtését szolgálja.

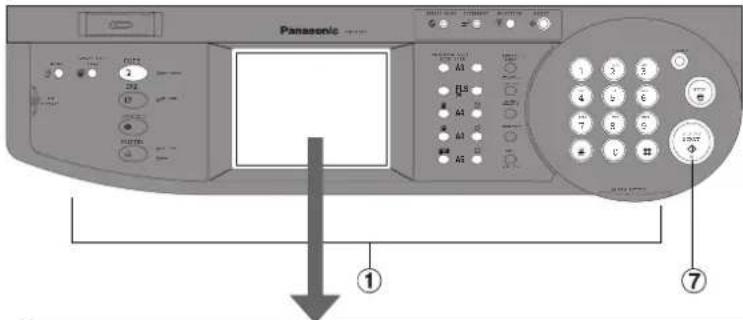

Érintőképernyős kezelőpult

■ Funkciócsoportok

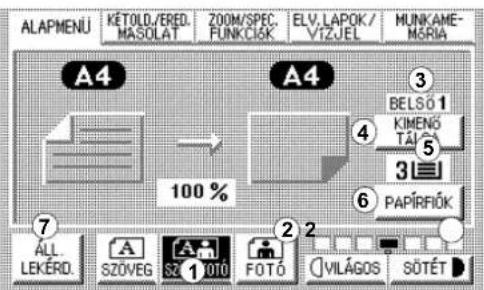

Alapmenü (lásd 13. old.)

① Szöveg, szöveg/fotó, fotó üzemmód gomb
② Megvilágítás szabályzás gombok
③ Kiadótálca kijelző
④ Kiadótálca kiválasztó gomb
⑤ Papírfiók kijelző
⑥ Papírfiók kiválasztó gomb
⑦ ÁLL. LEKÉRD. gomb

Kétoldalas/eredeti ▶ Másolás

(lásd 16. old.)

① 1 ➔ 2 másolat (egyoldalasról kétoldalasra másolás) gomb
② 2 ➔ 1 másolat (kétoldalasról egyoldalasra másolás) gomb
③ 2 → 2 másolat (kétoldalasról kétoldalasra másolás) gomb
④ Könyv ➔ 2 másolat (könyvröl kétoldalasra másolás) gomb
⑤ Kétlapos másolat gomb (nem kétoldalas!)
⑥ N-1-re (N db eredetit 1-re) másol gomb
⑦ Brosúra másolás gomb
⑧ SADF gomb

Zoom/speciális funkciók (lásd 23. old.)

① Zoom gomb
② Oldalszámozás mód gomb
③ Margó mód gomb
④ Könyvmásolás mód gomb
⑤ Keretezés mód gomb

Elválasztólapok / Vízjel (lásd 27. old.)

① Fólia mód gomb

② Vízjel mód gomb

Munkamemória (lásd 31. old.)

① M 1, M2, M3, M4, M5 gomb

② Bevitel gomb

Az FP-2500/3000 típusú másológépek megfelelnek az Environmental Protection Agency Energy Star programjának 2. fejezete szerinti követelményeknek. Az önkéntesen vállalt kötelezettségek a másológépekre vonatkozó, meghatározott energiafogyasztási/takarékossági és használati feltételeket jelentenek. Ezek a másológépek automatikusan kikapcsolódnak egy előre beállított időtartam után, ha a gépeket nem használták. Az Energy Star jelet viselő másológépek csökkentett energiafogyasztása hasznos a környezetvédelem szempontjából.

A fenti funkció a Panasonic szakserviz segítségével az Ön irodájának igényeihez igazítható. Kérjük vegye fel a kapcsolatot a szervizzel.

Tartalomjegyzék

Ismerkedés a másológéppel

Kezelési ábrák....2

• Általános jellemzők és használat....2
  ■ Érintőképernyős kezelőpult....3

Bekapcsolás előtt

Biztonsági rendszabályok 7

Kezelöpult ....10

■ Érintőképernyős kezelőpult....11

Másolatok készítése

Alapmenü ....13

■ Teljes méretű másolás....13
■ Kicsinyítés és nagyítás ....14
■ A kézitálca használata....15

Kétoldalas/eredeti ▶ másolás ....16

■ Kétoldalas/eredeti ▶ másolás gomb....16
■ 1 → 2 / 2 → 1 / 2 → 2 másolás....17
■ Könyvröl → kétoldalas másolás....18
■ 2 lapra másolás ....19
■ N 1-re másolás .....20
■ Brosúra másolás....21
■ SADF mód ....22

Zoom / speciális funkciók....23

■ A ZOOM/SPEC.FUNKCIÓK gomb megérintésekor .....23

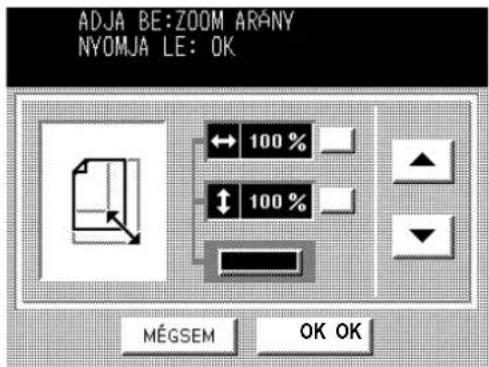

■ Másolás zoom használatával....24
■ Oldalszámozás ....25
■ Margó / könyvmásolás / keretezés üzemmód .....26

Elválasztólapok / Vízjel üzemmód ......27

■ Elv.lapok/ vízjel gomb .....27
■ Fólia elválasztólap beillesztése ....28
■ Vízjel (átfedéses másolás)....29

Munkamemória ....31

Egyéb szolgáltatások....32

■ Energiatakarékos / munkamegszakítás üzemmódok......32
■ Manuális Skyshot üzemmód/Digitális Skyshot üzemmód ...31

Funkciók lehetséges kombinációi....35

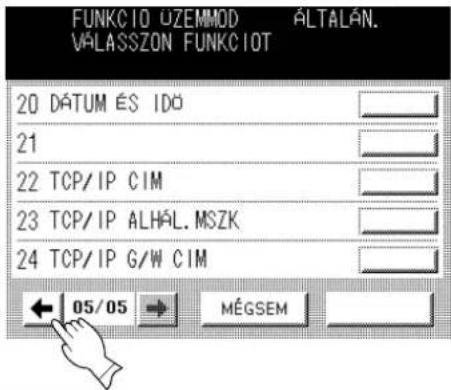

Funkciók....36

■ Általános funkciók....37
■ Másológép beállítások 38
- Általános funkciók az adminisztrátor számára ......39
■ Másológép beállítások az adminisztrátor számára .....41
■ Funkciók beállítása....43
■ Funkciók beállítása az adminisztrátor számára......44

Tartalomjegyzék

Opciók

Opciók....48

■ Kiegészítők 48
■ Automatikus eredeti lapbehúzó (ADF).... 49
■ Finisher/Papírkimenet választó egység.... 51

A nyomtatómű nem üzemel

A nyomtatómű nem üzemel....55

■ Papír feltöltés (≡) 55
■ A festékkazetta és a használt festék tartályának cseréje (↓↓).... 56

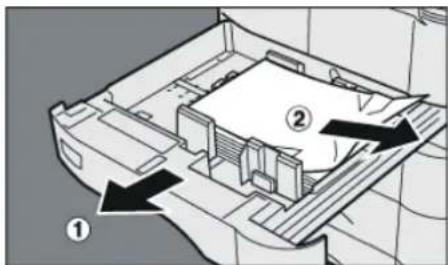

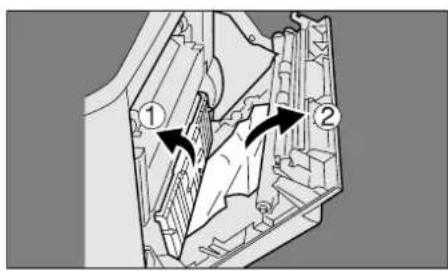

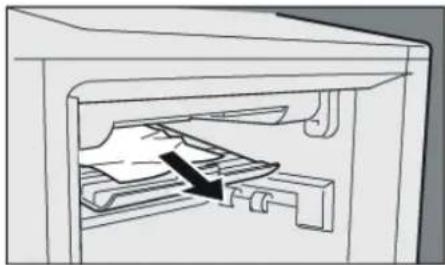

■ Elakadt papír eltávolítása 58

Hibakeresés 66

■ Mielött a szervizhez fordulna 66
■ Az elem cseréje 68

Egyebek

Müszaki adatok 69

Rendszer információk....71

Az ön biztonsága érdekében

■ A lézerrel kapcsolatos biztonsági szabályok

A LÉZERREL KAPCSOLATOS BIZTONSÁGI SZABÁLYOK

A készülék lézert alkalmaz. Az esetleges szemsérülések elkerülése érdekében a berendezés szervizelését csak szakember végezheti.

Figyelmeztetés:

A készülék működése közben lézersugarat használ. A szabályos használattól eltérő körülmények között nemkívánatos lézersugárzás léphet ki a gépböl, ezért mindig tartsa be az ebben a használati útmutatóban leírt alapszabályokat.

MEGJEGYZÉS

A készüléken látható LASER CLASS 1 címke a lézersugárzókra vonatkozó szabványok szerinti (IEC 825) 1-es kategóriába sorolt teljesítményű lézert jelöl, és nem minőségi jellemző!

Az 1-es kategória a közforgalomba hozható, zárt burkolaton belül, meghatározott teljesítményszint alatti sugárzást kibocsátó lézerre vonatkozik. (Ez néhány mW, és kb. azonos a házi CD-lejátszók lézeres olvasófeje által keltett sugárzás-erősséggel.) A lézeres egység megbontása nélkül ez a sugárzás nem lép ki a készülékből, ezért normális működési körülmények között veszélytelen. A lézeregység megbontása csakis kiképzett szakember számára engedhető meg, azt szakértelem hiányában végezni határozottan TILOS!

■ Figyelmeztető címkék

A készülék egyes részeire ragasztott sárga-fekete címkék több nyelven az alábbi figyelmezetést tartalmazzák:

Figyelem! Veszély! Nyitott állapotban láthatatlan lézersugárzás léphet fel. Ne nézzen a sugárzó részekbe!

■ Másolás közben ne nézzen közvetlenül a megvilágító lámpába!

■ Másolás közben ne áramtalanítson a hálózati kapcsolóval, és ne nyissa le a gép előlapját!

- Ne ejtsen iratkapcsot vagy egyéb fémtárgyat a másológépbe!

Festék és papír

A festéket, developert és a papírt tárolja száraz, hűvös helyen!

- Használjon jó minőségű 60–90 g/m² –es papírt! (kézitálcából 55–130 g/m²)

- Optimális minőségű másolatok érdekében mindig eredeti Panasonic márkájú festéket és egyéb kelléket használjon.

Szellőzés

A másológépet jól szellőztetett helyiségben használja, a levegő ózonsűrűségének csökkentése érdekében!

Üzembe helyezés

■ A másológép nem használható az alábbi körülmények között:
- különösen magas vagy egészen alacsony hőmérséklet és páratartalom mellett, a környezeti hőmérséklet: 10–30 °C között, a relatív páratartalom 45–80% között legyen,
- gyorsan változó hőmérsékletű és páratartalmú helyen, amely páralecsapódást okoz,
- közvetlen napsugárzásnak kitett helyen,
- légkondicionáló közvetlen légáramában,
- nagyon poros légtérben,
• rosszul szellőző helyiségben,
- vegyi gözökkel szennyezett légtérben,
• erős rezgésnek kitett helyen,
- nem stabil vagy egyenetlen padlózatú helyiségben.

AZ ÖN BIZTONSÁGA ÉRDEKÉBEN:

Ha esetleg a készülékkel szállított csatlakozó dugasz nem illeszthető az Ön irodájában lévő csatlakozóaljzatba, a dugaszt le kell vágni, és biztonságosan el kell távolítani.

Komoly elektromos áramütés veszélye áll fenn, ha a levágott dugaszt nem szakszerűen pótolják a megfelelő típusúval.

Ha új dugaszt szerelnek a fel, kérjük ellenőrizze, hogy a vezetékek színkódja megegyezik-e az alábbiakkal.

Bármilyen bizonytalanság esetén, kérjük konzultáljon villanyszerelő szakemberrel.

FIGYELEM: A készüléket mindenképpen földelni kell!

FONTOS: A hálózati csatlakozókábel ereit az alábbi színkódolással jelölik:

Zöld és sárga: föld;

Kék: nulla;

Barna: fázis.

Abban az esetben, ha a berendezés hálózatikábel-ereinek színei nem egyeznek az Ön által használt dugasz érintkezőit azonosító színekkel, az alábbiak szerint járjon el:

A zöld-sárga színezésű vezetéket a csatlakozó dugasz E betűvel, a biztonsági föld „ 12 ” jelzéssel ellátott, vagy a zöld ill. zöld-sárga színezésű érintkezőjére kell kötni.

A kék színű vezetéket a csatlakozó N (Neutral) betűvel jelzett vagy fekete színű érintkezőjére kell kötni.

A barna színű vezetéket a csatlakozó L (load) betűvel jelzett vagy piros színű érintkezőjére kell kötni.

A berendezés hálózati csatlakozó dugaszát a hálózati feszültség teljes leválasztására kell használni. Gondoskodjon arról, hogy a csatlakozóaljzat a berendezés közelében, könnyen hozzáférhető helyen legyen.

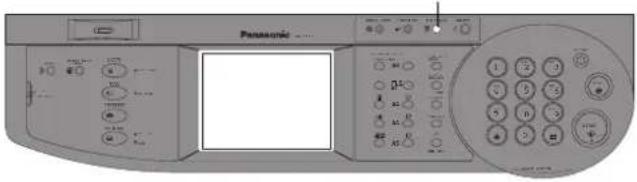

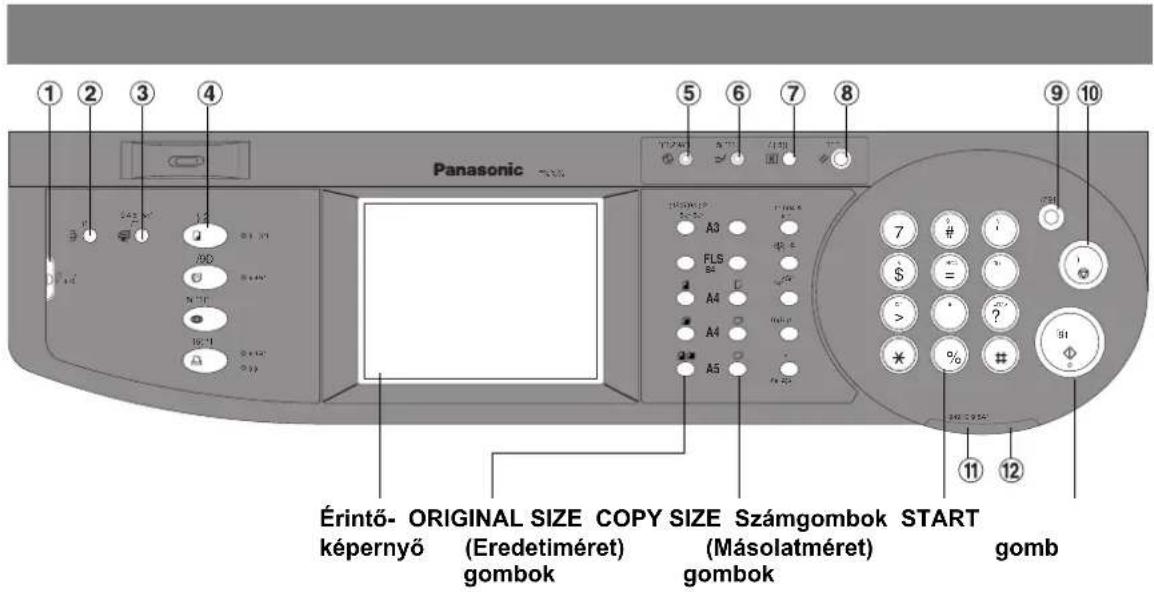

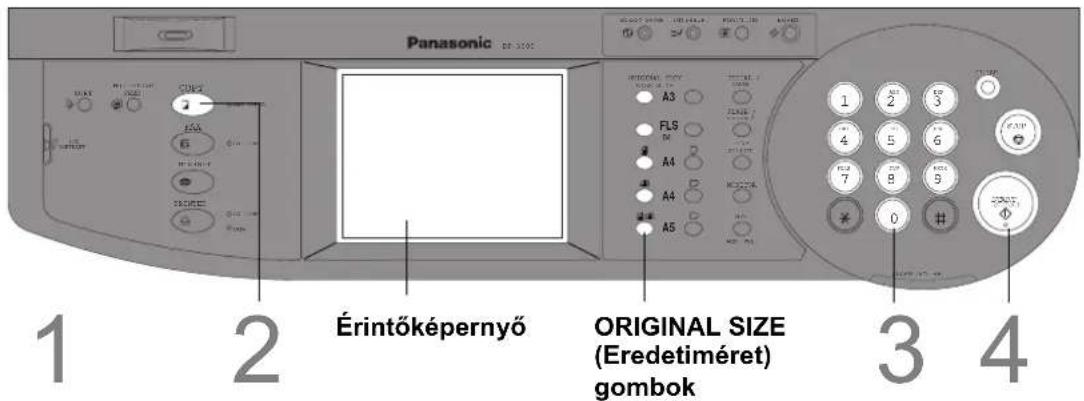

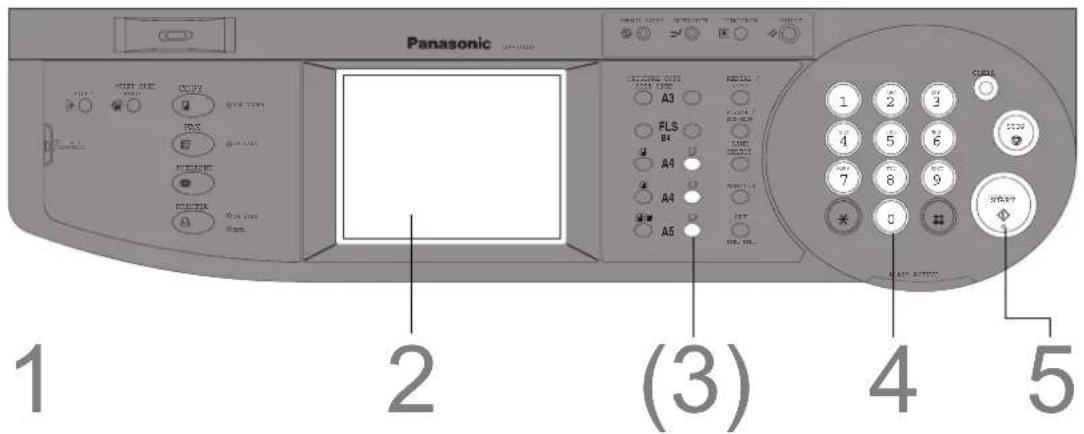

Kezelőpult

Szám	Tartalom	Hol találja meg
1	LCD CONTRAST (Folyadékkristályos kijelző kontraszt) gombAz érintőképernyő kontrasztját állítja be.	—
2	SORT/FINISH (Rendező/Finisher) gombHa rendezni vagy tűzve rendezni kíván a finisherrel (opció).	51. old.
3	MULTI-SIZE FEED (Többféle méretű adagolás) gombHa az i-ADF/ADF segítségével többféle méretű eredetit másol (opció).	50. old.
4	COPY (Másolás) gombNyomja meg, ha a készüléket fénymásolóként kívánja használni.	—
5	ENERGY SAVER (Energiatakarékos üzemmód) gombEnergiát takaríthat meg, ha a másológép nincs használatban.	32. old.
6	INTERRUPT (Munkamegszakítás) gombMásolás közben megszakítja az egyéb másolási illetve nyomtatási feladatokat.	32. old.
7	FUNCTION (Funkció) gombHasználja ezt a gombot, ha módosítja a papírméretet, a funkciók kiindulási értékeit (alapértelmezéseket) és az adminisztrátor beállításait.	36-47. old.
8	RESET (Visszaállít) gombAz összes jellemzőt visszaállítja a kezdeti, bekapcsolási állapotára.	—
9	CLEAR (Törlő) gombTörli a másolatszámot a kijelzön.	—
10	STOP (Leállító) gombLeállítja a másolást.	—
11	ALARM (Riasztás) LED (fénydióda)Hiba esetén világít.	—
12	ACTIVE (Aktív) LED (fénydióda)Világít, ha a másológép aktív.	—

MEGJEGYZÉS

- A fentiekben látható vezérlőpanel csak a másoló funkciókat mutatja. A fax / internetfax / nyomtató vezérlőpanel funkciókat kérjük, olvassa el a megfelelő kezelési útmutatóban. (A részleteket lásd a 14. oldalon, az Original Size / Copy Size (Eredetiméret/Másolatméret) gomboknál.)

Érintőképernyő

FIGYELEM!

- Ujjának enyhe nyomásával működtesse az érintőképernyőt. NE HASZNÁLJON HEGYES ESZKÖZÖKET, tollat, körmeit stb., mert ezek megrongálhatják a panelt.

■ Az érintőképernyő jelzései

Szám Tartalom Hol találja meg
1	Figyelmeztető jelzések: Töltsön be festéket. ≡: Töltsön be papírt. ♦: Hívja a szervizt. ♦: Cserélje ki a dobot.	55–67. old.
2	Eredeti méretének jelzése 13. old.
3	Eredeti kép jelzése —
4	Forgatás üzemmód jelzése —
5	SADF/ Többféle méretű adagolás jelzése	22–49. old.
6	Másolópapír jelzése —
7	Másolópapír méretének jelzése 14. old.

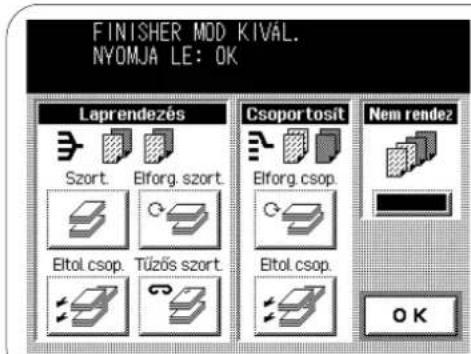

8	Finisher funkciók kijelzése	51. old.
9	Másolatok száma —
10	Géphiba kódjának / egyéni belépőkód jelzése (E1–01, U13 stb.)	66. old.
11	Funkciócsoportok	16–31. old.
12	Kiadótálca jelzése —
13	Kiadótálca választó gomb	—
14	Fiók jelzése	—
15	Fiókválasztó gomb	14. old.
16	Kézi megvilágítás szabályozó gombok (VILÁGOS és DARKER/sötét) (7 lépésben)	13. old.
17	Eredeti üzemmód választó gomb (SZÖVEG, SZÖVEG/FOTÓ, FOTÓ)	13. old.
18	ÁLL.LEKÉRD. gomb	13. old.
19	Másolási arány jelzése 14. és 24. old.

Alapmenü

Teljes méretű másolás

■ Amikor az eredetivel megegyező méretben másol (1:1)

A másolat mérete és a képminőség automatikusan választódik ki.

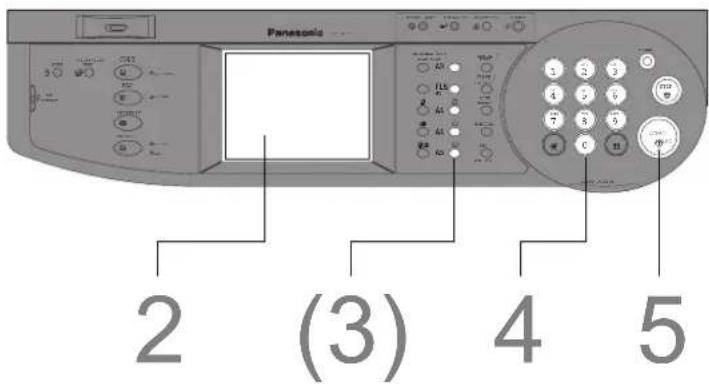

Helyezze el Nyomja meg a Állítsa be a másolatok Nyomja meg a az eredetit. COPY gombot. számát. Max. 999.

START gombot.

■ Kezdő képernyő

(A4 méretű eredeti behelyezése esetén.)

Eredeti üzemmód választó gomb (SZÖVEG, SZÖVEG/FOTÓ, FOTÓ)

Kézi megvilágítás szabályozó gombok (VILÁGOS és SÖTÉT)

ÁLL.LEKÉRD. gomb

- Az egyes munkabeállítások megjelennek a kijelzön.

■ Amikor manuálisan választja ki a megvilágítás vezérlését vagy az eredeti méretet:

① Válassza ki az eredeti(ke)t

SZÖVEG :Az eredetik föként szöveget tartalmaznak.

SZÖVEG /FOTÓ :Az eredetik szövegböl és fotókból állnak.

FOTÓ : Az eredetik föként fotókat tartalmaznak.

② Válassza ki a megvilágítás vezérlést

Érintse meg a VILÁGOS vagy SÖTÉT gombot.

Válassza ki az ORIGINAL SIZE-t (Eredetiméretet)

Az A5 méret átkapcsolható az álló és a fekvő üzemmód között.

Alapmenü

Kicsinyítés és nagyítás

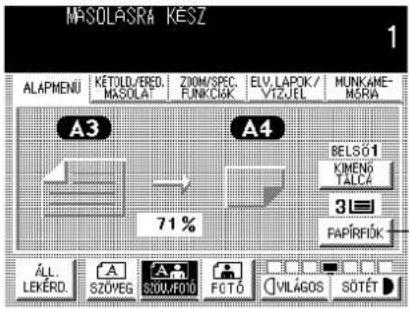

■ Amikor szabványos, előre beállított aránnyal másol

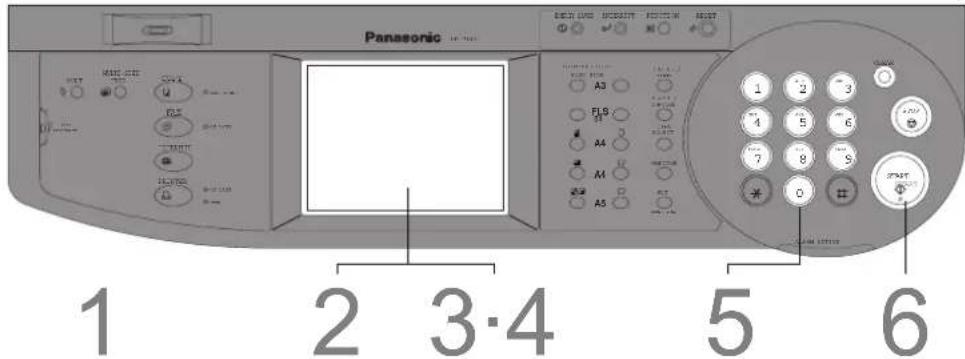

Helyezze el Nyomja meg a COPY gombot. Válassza ki a Állítsa be a Nyomja meg az eredetit. másolat méretét másolatok a

START

(COPY SIZE).

számát.

gombot.

Példa: kicsinyítés

ORIGINAL SIZE

(Eredetiméret)

COPY SIZE

(Másolatméret)

A3

A4

ORIGINAL SIZE(Eredetiméret)	COPY SIZE (Másolatméret)
	A3	B4	A4	A5
A3	100	87	71	50
B4	115	100	82	58
A4	141	122	100	71
A5	200	173	141	100

- A papírméret megváltoztatásához érintse meg a PAPÍRFIÓK gombot.

MEGJEGYZÉS

• Ha a másolat és a papír mérete eltérő, használhatja a kézitálcát is. Ez megkíméli Önt a papírfiókok beállításától (lásd 15. old.).
• A kicsinyítési illetve nagyítási mód törléséhez nyomja le a RESET gombot.

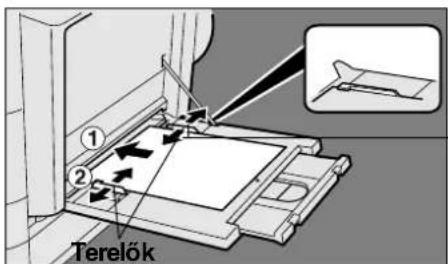

A kézitálca használata

■ Amikor speciális papírra vagy egyébre másol

1

Helyezze el az eredetit.

Nyissa le a kézitálcát.

2

Húzza ki a kézitálcát ütközésig. (Csak A3 méretnél)

3

① Helyezzen el benne kb. 50 db papírlapot.

Ütközésig tolja be a papírt.

② Állítsa be a terelőket.

A pontatlan behelyezés meggyürheti, elakaszthatja vagy elferdítheti a papírt.

Nyomja meg a START gombot.

FIGYELEM!

MEGJEGYZÉS

• A papírelakadás elkerülése érdekében, ne töltsön be gyűrött papírt a kézitálcából.
• A terelőket pontosan állítsa be, hogy elkerülje a papír elferdülését, meggyűrését illetve elakadását.

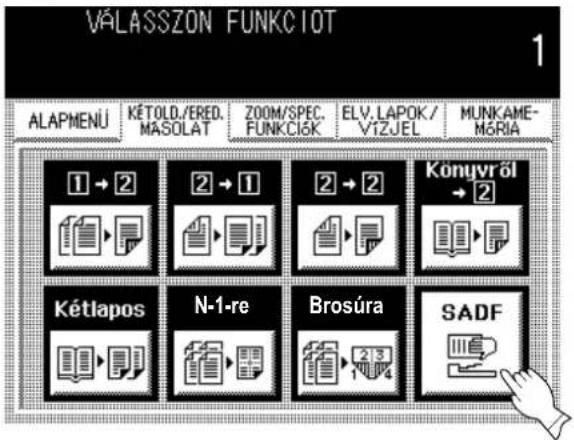

Kétoldalas/eredeti ▶ másolás

Kétoldalas/eredeti ▶ másolás gomb

■ Kezdő képernyő

- A funkció kiválasztásához érintse meg a kívánt gombot.

1 → 2	Egyoldalas eredetiről kétoldalas másolatot készít.	(Lásd: 17. old.)
2 → 1	Kétoldalas eredetiről egyoldalas másolatokat készít.	(Lásd: 17. old.)
2 → 2	Kétoldalas eredetiről kétoldalas másolatot készít.	(Lásd: 17. old.)
Könyv → 2	Könyv eredetiről kétoldalas másolatot készít.	(Lásd: 18. old.)

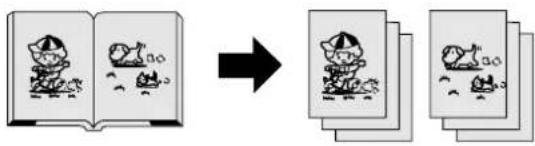

2 lapos	Két szomszédos lapról vagy egy A3-as méretű eredeti képről két különálló A4-es lapra másol.	(Lásd: 19. old.)
N-1-re	Két (vagy négy) különálló egyoldalas eredetiről szomszédos képként egyoldalas másolatot készít.	(Lásd: 20. old.)
Brosúra	Négy vagy több egyoldalas lapról egyetlen kétoldalas másolatot készít.	(Lásd: 21. old.)
SADF	Speciális eredeti (pl. átütőpapír stb.) adagolható az ADF/i-ADF –en keresztül.	(Lásd: 22. old.)

MEGJEGYZÉS

• Kétoldalas eredeti másolásához használhatja az i-ADF (DA-AR250)-et, vagy helyezze a kétoldalas eredetiket közvetlenül a tárgyüvegre.
• Kétoldalas másolatok készítésénél szükség van az ADU-ra (automatikus duplex egységre).

1 → 2 / 2 → 1 / 2 → 2 másolás

■ 1 → 2 másolás

Egyoldalas eredetiröl kétoldalas másolatok.

(A másoló üveglapjáról és az i-ADF/ADF/ADU-ról)

■ 2 → 1 másolás

Kétoldalas eredetiről egyoldalas másolatok.

(Az i-ADF használatával)

■ 2 → 2 másolás

Kétoldalas eredetiröl kétoldalas másolat készíthető.

(Az i-ADF/ADU használatával)

■ Az eljárás

Helyezze el az eredetit. Érintse meg

az1 → 2,

2 → 1 vagy

2→2

gombot.

COPY SIZE Állítsa be a Nyomja meg (csak másolato START a kicsinyítés/ számát. gombot. nagyítás)

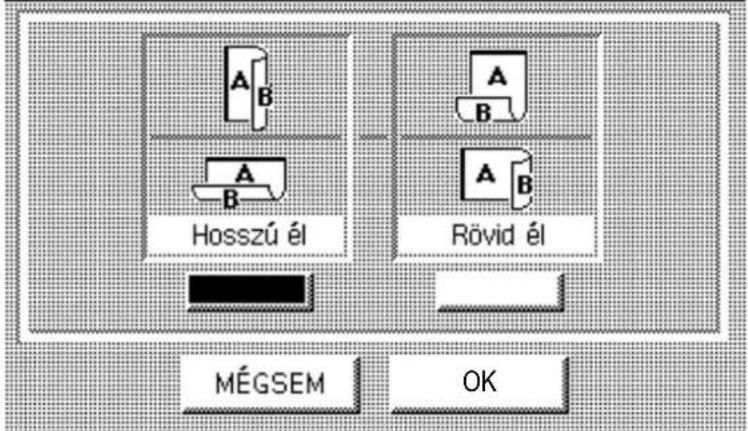

2 → 2 VÁLASSZON KÖTÉST

(Példa: 2 ➔ 2 másolás)

MEGJEGYZÉS

- Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.

Könyv → 2 másolás

■ Könyv → 2 másolás

Könyv eredetiröl kétoldalas másolatok készíthetők.

Csak A3 méretű eredetik esetén. (Az ADU használatával)

Helyezze el az eredetit Válassza ki a a tárgyüvegre. Könyv

COPY SIZE

Állítsa be a Nyomja meg másolatok a START

Könyv → 2 üzem- (módot és a másolás formátumát. (csak kicsinyítés/ nagyítás*) (másolatol számát. gombot.

Üveglap
A3 méretű eredeti

VÁLASSZON FUNKCIOT NYOMJA LE: OK

• Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.
  * A3 és B4 másolási méret nem választható ki.

2 lapra másolás

■ 2 lapra másolás

Két szomszédos oldalról vagy A3-as méretű eredetiről két különálló A4 méretű lap készíthető.

Helyezze el az eredetit. Érintse meg a

COPY SIZE

Állítsa be a Nyomja meg

2 lapos másolás

(csak kicsinyítés/ másolatok

a START

üzemmód gombot. nagyítás*) számát. gombot.

Üveglap
A3 méretű eredeti

VALASSZON FUNKCIOT

NYOMJA LE: OK

MÉGSEM

OK

MEGJEGYZÉS

• Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.
  * A3 és B4 másolási méret nem választható ki.

N-1-re másolás

■ 2-röl 1-re másolás

Két egyoldalas eredetiről, szomszédos elhelyezésben, egyoldalas másolat készíthető.

■ 4-röl 1-re másolás

Négy egyoldalas eredetiről, szomszédos elhelyezésben egyoldalas másolat készíthető.

■ Az eljárás

Helyezze el az eredetit. Érintse meg az

COPY SIZE

Állítsa be a Nyomja meg

N-1-re gombot, (csak kicsinyítés/ és válasszon. nagyítás*) számát.

ásolatok a START gombot.

A másolat automatikusan kicsinyítődik.

• 2-röl 1-re: 65%, 4-röl 1-re: 50%

(pl. A4 méretröl A4-re)

MEGJEGYZÉS

• Az N-1-re másolásnál szükség van az ADF/i-ADF-re.
• Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.

Brosúra másolás

■ Brosúra másolás

Négy egyoldalas eredetiről, szomszédos elhelyezésben, kétoldalas másolatot készít.

Helyezze el az eredetit. Érintse meg a

COPY SIZE

Állítsa be a Nyomja meg

Brosúra üzem- (csak

másolatok a START

mód gombot. kicsinyítés/ számát. gombot.

nagyítás*)

VÁLASSZON FUNKCIOT NYOMJA LE: OK

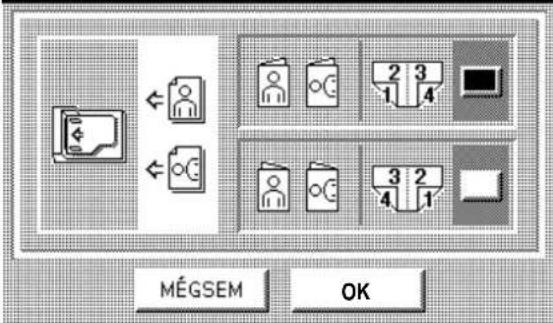

- Válassza ki a bal oldali vagy a felső keret kötést.

- Válassza ki a jobb oldali vagy az alsó keret kötést.

MEGJEGYZÉS

• A brosúra másolásnál szükség van az ADF/i-ADF-re.
• A brosúra másoláshoz csak A4 „☐” és A5 „☐” méretű eredetit használhat.
• Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.

SADF mód

■ SADF (egyedi automatikus dokumentumadagoló) funkció

Speciális eredetik (pl. átütőpapír stb.) adagolhatók az ADF/i-ADF eredetit behúzó tálcájáról, és másolhatók kézi úton, folyamatosan.

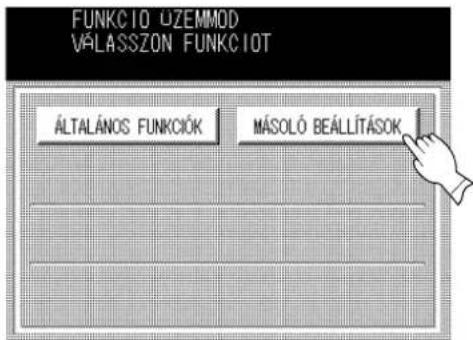

Mielőtt ezt a szolgáltatást használná, a másoló funkciók beállításánál engedélyeznie kell az SADF üzemmódot (lásd 41. old.).

■ Az eljárás

Helyezze el az eredetit, Válassza ki az egyszerre csak egyet. SADF funkciót.

COPY SIZE Állítsa be Nyomja Másolás ak a máso- meg a

kicsinyítés/ latok START nagyítás) számát. gombot.

Időzítés a következő eredetihez.

- 5 másodperccel az előző másolat kiadása után.

MEGJEGYZÉS

- Az SADF funkció nem kombinálható a 2 1 és 2 2 másolással.

Zoom / speciális funkciók

A ZOOM/SPEC. FUNKCIÓK gomb megérintésekor

■ Kezdő képernyő

A funkció kiválasztásához érintse meg a kívánt gombot.

Zoom	Változó zoom aránnyal másol 25–400% között,1%-os lépésekben.	(Lásd: 24. old.)
Oldalszámozás	A másolatokra oldalszámozást nyomtat. (Lásd: 25. old.)
Margó	A képet/szöveget jobbra tolja. (Lásd: 26. old.)
Könyvmásolás	Kitörli a kötés belső sötét árnyékát. (Lásd: 26. old.)
Keretezés	Üres keretet hoz létre. (Lásd: 26. old.)

MEGJEGYZÉS

• A Zoom/speciális funkciók más funkciókkal való kombinálását lásd a 35. oldalon.
• A Zoom/speciális funkciók mód törléséhez nyomja le a RESET gombot.

Zoom / speciális funkciók

Másolás zoom optikával

Zoom

Különböző zoom arányokkal másol 25%-tól 400%-ig, 1%-os lépésekben.

Helyezze el Válassza ki a Válassza ki a

az eredetit.

ZOOM/SPEC. FUNKCIÓK

üzemmódot.

ZOOM

ARÁNY

számát.

Állítsa be a Nyomja meg

másolatok a START

gombot.

Állítsa be a zoom arányt a ▼▲ gombbal, vagy a számgombokkal, majd érintse meg az OK gombot.

Érintse meg a ■ gombot, állítsa be a zoom arányt a ▼ ▲ gombbal, vagy a számgombokkal, majd érintse meg az OK gombot.

FIGYELEM!

MEGJEGYZÉS

• Ha a zoom arány beállítása után megváltoztatja a papírméretet, kérjük használja a papírfiók gombot. Ha a COPY SIZE (Másolatméret) gombot használja, a zoom arány megváltozik.
• Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.
• Ha a zoom arány beállításához a számgombokat használja, a zoom arány alaphelyzetbe állításához először nyomja meg a CLEAR (Törlő) gombot.

Oldalszámozás

■ Szolgáltatás

Az oldalszámokat a készülék automatikusan nyomtatja az egyes oldalakra.

Helyezze el Válassza ki a Válassza ki az

az eredetit (ADF/i-ADF).

ZOOM/SPEC. FUNKCIÓK

üzemmódot.

Oldalszámozást.

számát.

Állítsa be a Nyomja meg

másolatok

a START

① Válassza ki az oldalszámozás helyét az oldalon belül.
② A kezelőpult számbillentyűzetén állítsa be a kezdő sorszámot. Választható értékek: 1, 2 vagy 3.
③ Válassza ki a tájolást.
④ Érintse meg az OK gombot.

- Az oldalszámozás formátuma* –n– vagy n/m lehet.

(Példa)

MEGJEGYZÉS

* Az oldalszámozás formátuma funkció üzemmódban nem változtatható meg (lásd 37. old.). A készülék az „n/m” számformátumot nyomtatja, ha a szortírozási üzemmód kiválasztásához előzőleg a SORT/FINISH (Szortíroz/rendez) gombot használta.
- Az oldalszámozáshoz szükség van az ADF/i-ADF-re.
- Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.

Zoom / speciális funkciók

Margó / könyvmásolás / keretezés üzemmód

■ Az eljárás

Helyezze el az eredetit.

Válassza ki a

SPEC.FUNKCIÓK üzemmódot.

Válassza ki a

Keretezés,

Állítsa be a

Nyomja meg

a Margó vagy a Könyv-

másolatok

a START

másolás üzemmódot. számát. gombot.

Margó

① Válassza ki a margó területet.
② Állítsa be az egyes üres területek szélességét a ▲ és ▼ gombbal.

A kép csak a beállított üres terület szélességével tolódik el.**

③ Érintse meg azOK gombot.
* Az alapbeállítás (gyári beállítás): 10 mm

① Állítsa be az egyes üres területek szélességét a ▲ és ▼ gombbal.
② Érintse meg azOK gombot.
* Az alapbeállítás (gyári beállítás): 20 mm

① Ha a függőleges és vízszintes üres terület egy-forma, állítsa be az üres terület szélességét a ▲ és ▼ gombbal, majd érintse meg az OK gombot.

② Ha a függőleges és vízszintes üres terület eltérő, válassza ki a függőleges vagy a vízszintes keretet.
③ Állítsa be az egyes üres területek szélességét a ▲ és ▼ gombbal.
④ Érintse meg azOK gombot.
* Az alapbeállítás (gyári beállítás): 5 mm

MEGJEGYZÉS

* Az alapbeállítás (gyári beállítás) a felhasználói üzemmód funkcióval módosítható (lásd 38. old. 00, 01, 02)
** Ha a margó üzemmód használatakor hiányzik a másolt kép egy része, kapcsolja be (ON) a Margó csökkentést.
- Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.

Elválasztólapok beillesztése / Vízjel (átfedés) üzemmód

Elv.lapok/ vízjel gomb

■ Kezdő képernyő

- A funkció kiválasztásához érintse meg a kívánt gombot.

Fólia betétlap	Üres papírt illeszt az OHP fóliák közé. (Lásd: 28. old.)
Vízjel (átfedés) üzemmód	Egy második képet másol az elsőre, egy második eredeti vagy egy memóriában tárolt fájl segítségével.	(Lásd: 29. old.)

MEGJEGYZÉS

• Az elválasztólap beillesztés funkcióhoz szükség van az ADF/i-ADF-re.
• Az ELV.LAPOK/VÍZJEL mód törléséhez nyomja le a RESET (Visszaállít) gombot.

Elválasztólapok beillesztése / Vízjel üzemmód

Fólia elválasztólap beillesztése

■ Fólia elválasztólap beillesztése

Papírt helyez be az OHP fóliák közé.

Üres papír Másolt papír

■ Az eljárás

Helyezze el Helyezze el az Válassza ki az Válassza Állítsa be a Nyomja

a fóliát eredetit.

(kézitálca).

Írásvetítő fólia

üzemmódot.

ki a papír-

fiókot.

másolatok

számát.

meg a

START

gombot.

Válassza ki a ÜRES/MÁSOLT-at, és érintse meg az OK gombot.

Válassza ki a Papírfiókot, és érintse meg az OK gombot.

- Az egyes üzemmód menük törléséhez érintse meg a képernyőn a MÉGSEM gombot.

Vízjel (átfedéses másolás)

■ Vízjel (átfedéses másolás)

Két képet másol ugyanarra az oldalra.

1. lap Fájl

■ Az eljárás

Helyezze el az Válassza ki az Válassza ki a Állítsa be a Nyomja meg a

eredetit.

ELV.LAPOK/

VÍZJEL

üzemmódot.

Vízjel

üzemmódot.

másolatok

számát.

START gombot.

(folytatás a

következő oldalon).

3

① Válassza ki, ha szóló lapot használ.

② Válassza ki, ha a memóriában lévő fájlt használja.

③ Érintse meg az OK gombot.

* Ha a memóriában tárolt fájlt törölni kívánja, érintse meg a FÁJL TÖRLÉS gombot.

4

④ Állítsa be a készítendő oldal denzitását (átlátszóságát) a VILÁGOS és a SÖTÉT gombbal.

⑤ Érintse meg az OK gombot.

Elválasztólapok beillesztése/Vízjel üzemmód

Vízjel (átfedéses másolás)

7

① Érintse meg a NEM gombot, ha az átfedési kép NINCS a memóriában tárolva.
② Érintse meg a IGEN gombot, ha az átfedési kép a memóriában van tárolva.

FIGYELEM!

- Ha eltárolta a fájlt, ne kapcsolja ki a másolót, mert a fájl törlödik.

MEGJEGYZÉS

- Csak A4 „” méretű eredetik tárolhatók fájl ként.

Munkamemória

- Öt másolási munka programozható és tárolható a memóriában (M1-től M5-ig), és egy későbbi időpontban előhívható.

Munka tárolása a memóriában

① Állítsa be a memóriában tárolni kívánt másolási munkát.
② Nyomja meg a MUNKAMEMÓRIA gombot.
③ Érintse meg a BEVITEL gombot (BEVITEL).
④ Érintse meg az M1, M2, M3, M4 vagy M5 gombot.

Munka előhívása memória üzemmódból

⑤ Nyomja meg a MUNKAMEMÓRIA gombot.
⑥ Érintse meg az M1, M2, M3, M4 vagy M5 gombot.
⑦ Nyomja meg a START gombot.

Érintse meg a tárolt tartalom részleteinek megjelenítéséhez.

MEGJEGYZÉS

• A MUNKAMEMÓRIA tartalom nem törlődik még akkor sem, ha a hálózati kapcsolót kikapcsolja vagy áramszünet lép fel.
• Új munka tárolása esetén az előzőleg tárolt munka törlődik, és az aktuális lép a helyére.

Egyéb szolgáltatások

Energiatakarékos / munkamegszakítás üzemmódok

ENERGY (Energiatakarékos) gomb (Megszakítás) gomb
SAVER
INTERRUPT

ENERGY SAVER (Energiatakarékos)

Ez az üzemmód energiát takarít meg, amikor a másológép nincs használatban.

Energiatakarékos üzemmód

① Az üzemmód bekapcsolásához nyomja meg az ENERGY SAVER (Energiatakarékos) gombot, ekkor a kijelző villogni kezd.
② Az üzemmód kikapcsolásához és a másoláshoz nyomja meg ismét az ENERGY SAVER (energiatakarékos) gombot.

Automatikus kikapcsolás üzemmód\*

① Az utolsó másolat elkészítése után 60 perccel automatikusan működésbe lép. A teljesítményfelvétel lecsökken, és kigyullad az Energiatakarékos kijelző.
② Ha másolatokat kíván készíteni, nyomja meg az ENERGY SAVER (Energiatakarékos) gombot.

INTERRUPT (Megszakítás)

Munkamegszakítás üzemmód

• Ez az üzemmód sürgős másolatok készítéséhez megszakítja az éppen folyó másolást.
  ① Érintse meg az INTERRUPT (Megszakítás) gombot, ekkor a kijelző villogni kezd, az éppen folyó munka leáll, ott, ahol az lehetséges.
  ② Végezze el az új másolást (bármilyen mennyiség és beállítás lehetséges).
  ③ Érintse meg újra azINTERRUPT (Megszakítás) gombot az eredeti munka folytatásához.

Megjegyzés: Megszakításnál az ADF/i-ADF nem használható (Csak a tárgyüveget használhatja).

MEGJEGYZÉS

- A adminisztrátor megváltoztathatja az energiatakarékos üzemmódra kapcsolás idejét (15 perc) és az automatikus kikapcsolás idejét (60 perc) (lásd 39. old.).

Üzemmód	Energiafogyasztás	Felfütési idő
Normál üzemmód	kb. 150 Wh	Nincs
Energiatakarékos üzemmód	kb. 45 Wh	30 sec feléledés
Automatikus kikapcsolás üzemmód	kb. 2,9 Wh	35 sec feléledés (DP-2500)45 sec feléledés (DP-3000)

* Az alvó üzemmód nem aktiválódik, ha a Vízjel üzemmódhoz a fájlt már eltárolta a memóriában (lásd 30. old.).

Manuális Skyshot üzemmód/Digitális Skyshot üzemmód

■ Másolás a tárgyüvegről, nyitott tárgyüveg fedél illetve ADF mellett. Kétféle Skyshot üzemmódból választhat.

Manuális skyshot üzemmód: A kis eredetikról úgy készít másolatot, hogy a hasznos kép körül nem keletkezik sötét keret.

DIGITÁLIS SKYSHOT: A másolatokat a skyshot terület érzékelésével készíti.

■ A skyshot üzemmód beállítása

Állítsa be a Skyshot üzemmódot. Nyomja meg a
FUNCTION gombot.

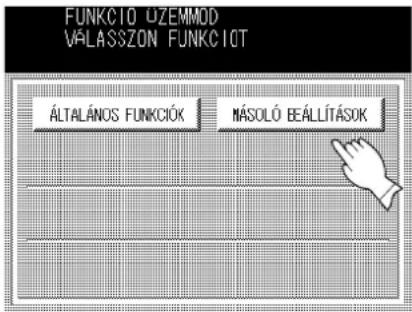

① Érintse meg a MÁSOLÓ BEÁLLÍTÁSOK gombot.
② A másoló beállítások menü 02/02 képernyőjére való továbblépéshez érintse meg a ▶ gombot.
③ Érintse meg a 06 DIGITÁLIS SKYSHOT gombot.
④ Válassza ki a kívánt funkciót, és érintse meg az OK gombot.

06 DIGITÁLIS SKYSHOT

KI : Nincs

NORMÁL : A másolás a skyshot terület érzékelése közben folyik.

MINŐSÉG: Ha a másológépet fénycső világítja meg, akkor a készülék esetleg nem érzékeli megfelelően a skyshot területet, és ez a fény esetleg a másolási minőséget is befolyásolja. Ilyen esetben a digitális skyshot üzemmódhoz válassza a „MINŐSÉG” beállítást.

MEGJEGYZÉS

• Pontatlan törlés léphet fel, ha az eredeti szélén fekete csík található, vagy a másológép a skyshot üzemmódban a képet feketének érzékeli.
• Pontatlan eredeti helyzet érzékelés léphet fel, ha a skyshot üzemmódban a tárgyüveget bármilyen erős fény éri.

Manuális Skyshot üzemmód / Digitális Skyshot üzemmód

■ A manuális Skyshot üzemmód beállítása

- Először állítsa be a manuális skyshot üzemmódot. (Lásd 38. old. 07)

Helyezze el Nyomja Válassza Állítsa Nyomja

az eredetit. meg a ki az M1-et be a meg a Munka- memória vagy az másolatok START gombot. M2-t. számát. gombot.

2·3

Az alapértelmezésű M1/M2 méret megváltoztatása (lásd 42. old.)

Ezt a beállítást az adminisztrátornak kell végrehajtania.

① A funkció beállítások üzemmódban válassza ki a MÁSOLÓ BEÁLLÍTÁSOK-at. (Lásd 36. old.)
② A másoló beállítások menü 02/02 képernyőjére való továbblépéshez érintse meg a ▶ gombot.
③ Érintse meg a 09 FELÜGYELETI MÓD gombot.
④ Adja be az adminisztrátor azonosító kódját, majd nyomja meg az OK gombot.
⑤ A 03/04 képernyőre való tovább- lépéshez érintse meg a ▶ gombot.

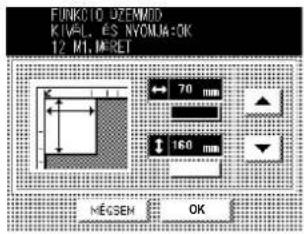

⑥ Válassza ki a 12 M1 MÉRET és 13 M2 MÉRET beállítást, majd adja be az eredeti méretét.
⑦ Erintse meg az OK gombot.

MEGJEGYZÉS

• Amikor megváltoztatja az M1 vagy M2 méretet, kérjük forduljon az adminisztrátorhoz.
• Amikor kézi skyshot üzemmódot használ (M1 és M2 működik), a többi munkamemória nem használható.
• A skyshot üzemmód törléséhez nyomja meg a RESET (Visszaállít) gombot.

Funkciók lehetséges kombinációi

O: Lehetséges funkció kombinációk.
X: A funkció kombináció nem áll rendelkezésre.
A: A másológép a következő választást hajtja végre.

-: Azt jelzi, hogy a szortírozás üzemmód nem használható. A másológép nem szortíroz.

■ A kiindulási másolási módok megváltoztatása a funkció üzemmódok segítségével

■ Az eljárás

① Nyomja meg a FUNCTION (Funkció) gombot.
② A funkció beállítások üzemmódban válassza ki a MÁSOLÓ BEÁLLÍTÁSOK-at. (Lásd 36. old.)
③ A másoló beállítások menü 02/02 képernyőjére való továbblépéshez érintse meg a ▶ gombot.
④ Érintse meg a 09 FELÜGYELETI MÓD gombot.
⑤ Adja be az adminisztrátor azonosító kódját, majd nyomja meg az OK gombot.
⑥ Kövesse a képernyön megjelenő utasításokat.
⑦ A beállítás után érintse meg a képernyőn az OK gombot.
⑧ Nyomja meg a RESET (Visszaállít) gombot, majd lépjen ki a Funkció üzemmódból.

MEGJEGYZÉS

- A funkciók beállítási lehetőségeit kérjük, olvassa el a megfelelő kezelési utasításokban.

Általános funkciók

■ A kiindulási másolási módok megváltoztatása a funkció üzemmódok segítségével

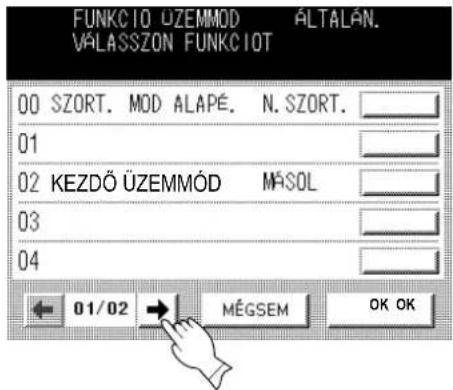

Képernyő sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
01/02	00 SZORT. MÓD ALAPÉ. Kiválasztja a finisher módot.Nem szortíroz, szortíroz, tűz, el-tolással csoportosít, eltolással szortíroz		N.SZORT
	02 POWER ON DEFAULT (02 KEZDŐ ÜZEMMÓD BE ALAPÉRT.)	* Kiválasztja a módot.Másológép, telefax készülék	MÁSOL

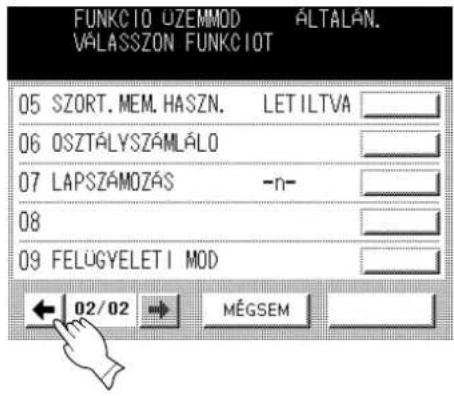

02/02	05 SZORT.MEM.HASZN. Kijelzi a panelen a használt szorter memória nagyságát.Bekapcsolva, kikapcsolva		LETILTVA
	06 OSZTÁLYSZÁMLÁLÓ	A képernyőn megjelenik a kiválasztott osztály másológép használata és a megszabott másolási határ, és a teljes másológép használat.	Hívja a forgalmazót.
	07 LAPSZÁMOZÁS Kiválasztja a számozási formát.-n- vagy n/m (pl.: -1- vagy 1/10)		-n-
	09 FELÜGYELETI MÓD Adja be az adminisztrátor azonosító kódját.

MEGJEGYZÉS

* Másoló üzemmódban nem szükséges, de a bonyolultabb funkciók üzembe helyezésénél szükség van rá (lásd 71. old.).

Másológép beállítások

■ A kiindulási másolási módok megváltoztatása a funkció üzemmódok segítségével

Képernyő sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
01/02	00 MARGÓ ÉRTÉK ALAP. Kiválasztja a margóeltolás értékét.5 mm, 10 mm, 15 mm vagy 20 mm		10 mm
	01 KERET MARGÓ ALAP. Kiválasztja a keretszélességet.5 mm, 10 mm, 15 mm vagy 20 mm		5 mm
	02 KÖNYV MARGÓ ALAP. Kiválasztja az üres területek szélességét.15 mm, 20 mm, 25 mm vagy 30 mm		20 mm
	03 KÉP MARGÓ Margó üzemmódban kiválasztja a margó csökkentési arányát.Kikapcsolva, bekapcsolva		LETILTVA
	04 2OLDAL.MOD ALAP. Ez a funkció beállítja a kétoldalas elsőbbségi módot.Nincs, 1–2, 2–2 vagy könyv–2		NEM
02/02	05 N-1-RE KICSINYIT Kiválasztja, hogy a keretérzékelést letiltsa-e.Kikapcsolva, bekapcsolva		KI
	06 DIGITÁLIS SKYSHOT	Engedélyezi vagy letiltja a skyshot üzemmódot.Nincs, szabadforma, párhuzamos	NORMÁL
	07 MANUÁLIS SKYSHOT	Engedélyezi vagy letiltja a manuális skyshot alkalmazását.Kikapcsolva, M1 bekapcsolva, M2 bekapcsolva, M1 és M2 bekapcs.	KI
	08 AUTO MEGVIL.SZAB. Automatikusan szabályozza a másolás denzitását szöveget és fotókat tartalmazó eredetikre.Kikapcsolva, bekapcsolva		BE
	09 FELÜGYELETI MÓD Adja be az adminisztrátor azonosító kódját.

Általános funkciók az adminisztrátor számára

■ A beállítások megváltoztatásához adja be az adminisztrátor azonosító kódját.

Képernyő sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
01/05	00 PAPÍRMÉRET Beállítja az egyes papírfiókokpapírméretét.*A3, B4, A4, A4-R, B5, B5-R, A5,FLS1, FLS2, Ledger (kartotékpapír),Legal, Letter (levél), Letter-R,Invoice (számla)		Hívja a forgalmazót
	01 AUTO RESET MÓD	Kiválasztja az alapba állítási időt.Nincs, 30 másodperc, 1 perc, 2 perc, 3 perc, 4 perc	1 perc
	02 ENERGIATAKAR. MÓD	Beállítja az energiatakarékos módot és időt.Nincs, energiatakarékos mód, alvó módEnergiatakarékos mód időzítő: 1–120 percAlvó üzemmód időzítő: 1–120 perc	ALVÓ
	03 ENERGIATAKAR. IDŐ	Beállítja az energiatakarékos üzemmódbekapcsolási és kikapcsolási idejét.Kezdési idő – befejezési idő
	04 NYELV ALAPÉRT.	Kiválasztja a kijelző üzeneteinek nyelvét.Angol, francia, spanyolLengyel, magyar, cseh	MAGYAR
02/05	05 1.SPECIÁLIS TÁLCA	Beállítja a papírfiókot a speciálispapírhoz (pl.: színes)Nincs, 1. papírfiók, 2. papírfiók, 3. papírfiók, 4. papírfiók, kézitálca	LETILTVA
	06 2.SPECIÁLIS TÁLCA	Beállítja a papírfiókot a speciálispapírhoz (pl.: színes)Nincs, 1. papírfiók, 2. papírfiók, 3. papírfiók, 4. Papírfiók, kézitálca	LETILTVA
	09 GOMB/ÉRINT. HANG	Beállítja az érintőpanel megérintését nyugtázó hangot.Kikapcsolva, halk, hangos	HALK

MEGJEGYZÉS

• Be kell adnia az adminisztrátor azonosító kódját, mielőtt az ezen az oldalon található elemeket megváltoztatná.
• Az 1. és 2. speciális tálca nem választható ki automatikusan az átkapcsolási módban.

Funkciók

Általános funkciók az adminisztrátor számára

■ A beállítások megváltoztatásához adja be az adminisztrátor azonosító kódját.

Képernyő sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet

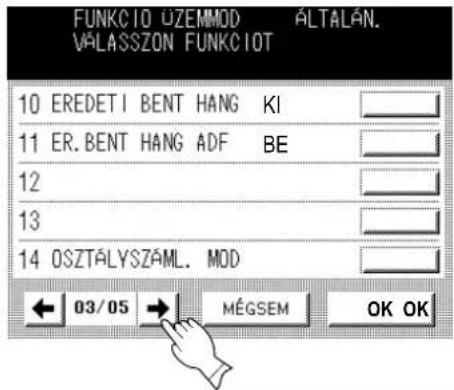

03/05	10 EREDETI BENT HANG Hangjelzést ad, ha az eredetit a tárgyüvegre helyezte.Kikapcsolva, bekapcsolva		KI
	11 ER.BENT HANG ADF Hangjelzést ad, ha az eredetit az ADF-be helyezte.Kikapcsolva, bekapcsolva		BE
	14 OSZTÁLYSZÁML. MÓD Figyeli az egyes osztályok másológép használatát(1) Az egyes osztályok másológép használata(2) Az egyes osztályok másolási korlátja(3) Az egyes osztályok által készített másolatok száma		Hívja a forgalmazót
05/05	20 DÁTUM ÉS IDŐ	Beállítja a tárolt dátumot és időpontot.
	22 TCP/IP CÍM	* Beállítja a felhasználó IP címét.4 × 3 számjegy
	23 TCP/IP ALHÁL.MSZK	* Beállítja az alhálózat maszkot.4 × 3 számjegy
	24 TCP/IP G/W CIM	* Beállítja az átjáró (gateway) címét.4 × 3 számjegy

MEGJEGYZÉS

* Másoló üzemmódban nem szükséges, de a bonyolultabb funkciók üzembe helyezésénél szükség van rá (lásd 71. old.).
- Be kell adnia az adminisztrátor azonosító kódját, mielőtt az ezen az oldalon található elemeket megváltoztatná.

Másológép beállítások az adminisztrátor számára

■ A beállítások megváltoztatásához adja be az adminisztrátor azonosító kódját.

Képernyő sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
01/04	00 PAPÍRMÉR.ELSŐBBS.	Megadja a papírméretet a manuális papírméret beállítás üzemmódban.	A4
	01 EREDETI (KEZDŐ)	Kiválasztja az eredeti beállítását.• Szöveg, Sz/F (szöveg/fotó), fotó	SZ/F
	02 SZÖVEG KONTRASZT	Kiválasztja a kontrasztot a szöveg módhoz.• 1–7	4
	03 SZ/F KONTRASZT	Kiválasztja a kontrasztot a szöveg/fotó módhoz.• 1–7	4
	04 FOTÓ KONTRASZT	Kiválasztja a kontrasztot a fotó módhoz.• 1–7	4
02/04	06 ELVÁLASZ.LAP ALAP	Kiválasztja az OHP fóliák elválasztó papírját.• Üres, másolat	ÜRES
	09 SADF MÓD	Engedélyezi vagy letiltja az SADF funkciót.• Kikapcsolva, bekapcsolva	KI

MEGJEGYZÉS

- Be kell adnia az adminisztrátor azonosító kódját, mielőtt az ezen az oldalon található elemeket megváltoztatná.

Másológép beállítások az adminisztrátor számára

■ A beállítások megváltoztatásához adja be az adminisztrátor azonosító kódját.

Képernyő sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
03/04	10 MAX.MÁSOLAT BEÁLL	Meghatározza, hogy korlátozva legyen-e a másolatok száma (1–999).	LETI(Letiltva)
	11 TÖBBMÉRET ELFORG.	Amikor a többféle méretű adagolás üzemmódban ugyanazt a papírméretet használja, kiválasztja, hogy a papír-irány forgatva legyen-e.Kikapcsolva, bekapcsolva	KI
	12 M1, MÉRET Adjon be egy gyakran használt méretet az 1. memóriába.X: 5~432 / Y: 5~297 mm(Lásd 34. old.)		070/160[70 × 160 mm(X) (Y)]
	13 M2, MÉRET Adjon be egy gyakran használt méretet a 2. memóriába.X: 5~432 / Y: 5~297 mm(Lásd 34. old.)		095/220[95 × 220 mm(X) (Y)]
04/04	16 MEMÓRIA MEGTELT Kiválasztja a memóriatúlcordulás figyelmeztetést.Nyomtatás, törlés		NYOMTAT
	18 KIADÓTÁLCA MÁSOL.	* Beállítja a másolt papír lerakási helyét.Külső, 1. belső, 2. belső	1. BELSŐ
	19 ÁTFEDÉS KONTRASZT	Kiválasztja az átlátszóság mértékét az átfedés üzemmódban.1–7	4

MEGJEGYZÉS

* Másoló üzemmódban nem szükséges, de a bonyolultabb funkciók üzembe helyezésénél szükség van rá (lásd 71. old.).
- Be kell adnia az adminisztrátor azonosító kódját, mielőtt az ezen az oldalon található elemeket megváltoztatná.

Funkciók beállítása

■ Az automatikus megvilágítás beállításának megváltoztatása

Ön kiválaszthatja, hogy a másolás denzitása a szöveget illetve fotókat tartalmazó eredetiknél automatikusan álljon-e be.

1

Nyomja meg a FUNCTION (Funkció) gombot.

2

Kövesse a képernyő szerinti sorrendet.

① Érintse meg a MÁSOLÓ BEÁLLÍTÁ-SOK gombot.

② Lépjen a következő oldalra.

③ Válassza ki a 08 AUTO MEGVIL. SZAB. üzemmódot.

④ Válassza ki, hogy az automatikus megvilágítást a másológép végrehajtsa-e, majd nyomja meg az OK gombot.

⑤ Nyomja meg a RESET (Visszaállít) gombot, majd lépjen ki a Funkció üzemmódból.

Funkciók

Funkciók beállítása az adminisztrátor számára

■ Ellenőrizze a papírméretet

A papírfiókokat A5, A4, A4R, B4·FLS és A3 méretű papír befogadására készítettük. A papírméret megváltoztatásához kövesse az alábbiakban látható lépéseket.

1

Nyomja meg a FUNCTION (Funkció) gombot.

2

Kövesse a képernyő szerinti sorrendet.

① Érintse meg a ÁLTALÁNOS FUNKCIÓK gombot.

② Lépjen a következő oldalra.

③ Válassza ki a 09 FELÜGYELETI MÓD gombot.

④ Adja be az adminisztrátor azonosító kódját (3 számjegy), majd érintse meg az OK gombot.

⑤ Válassza ki a 00 PAPÍRMÉRET üzemmódot.

⑥ Érintse meg a képernyőn a kívánt papírfiókot, és válassza ki a papírméretet.

A papírméret az alábbiak szerint változik.

⑦ Érintse meg az OK gombot.

⑧ Nyomja meg a RESET (Visszaállít) gombot, majd lépjen ki a Funkció üzemmódból.

3

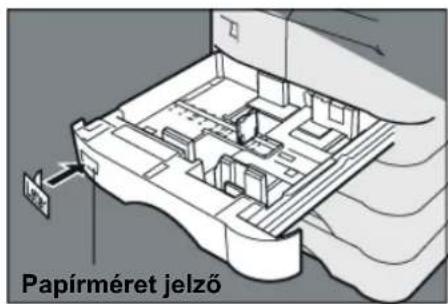

Állítsa át a papírterelőt a papírfiókban és váltsa át a papírméret kijelzőt.

① Húzza ki a papírfiókot és vegye ki a papírt.

② Állítsa be az ④ papírvezetőt a kívánt papír hosszúságának megfelelően.

③ Állítsa be a ⑥ papírvezetőt a kívánt papír szélességének megfelelően. A ⑦ papírvezető mozgatásánál fogja meg az ütközőt.

④ Cserélje ki a papírméret jelzöt.

⑤ Csukja be a papírfiókot.

MEGJEGYZÉS

- Ajánlatos a ⑥ papírvezetőt csavarokkal a helyére rögzíteni. A csavarozással történő rögzítés részleteit tudakolja meg a forgalmazótól.

Funkciók

Funkciók beállítása az adminisztrátor számára

■ Osztály számláló

Az adminisztrátor korlátozhatja az egyes osztályok által készített másolatok számát, átállíthatja számlálóikat és kódszámaikat. (Az osztályok maximális száma: 50)

1

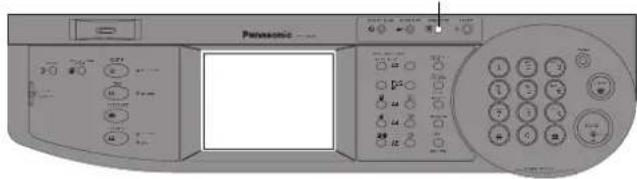

Nyomja meg a FUNCTION (Funkció) gombot.

Kövesse a képernyő szerinti sorrendet.

① Érintse meg a ÁLTALÁNOS FUNKCIÓK gombot.

② Lépjen a következő oldalra, és válassza ki a 09 FELÜGYELETI MÓD gombot.

③ Adja be az adminisztrátor azonosító kódját (3 számjegy), majd érintse meg az OK gombot.

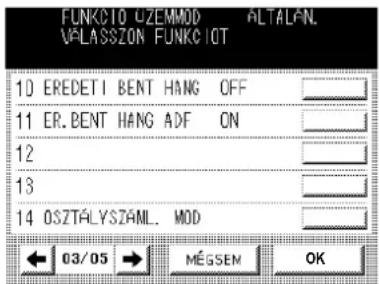

④ Folytassa a 03/05 képernyővel, és válassza ki a 14 OSZTÁLYSZÁML. MÓD üzemmódot.

⑤ Az összes, aktív osztályszámláló összegének megjelenítéséhez érintse meg a képernyőn az ÖSSZES SZÁMLÁLÓ gombot.

- A teljes számláló törléséhez érintse meg az BEVITEL gombot, adjon be 0-t, majd érintse meg az OK gombot.

- Az egyes osztályok számláló listáinak kinyomtatásához érintse meg a LISTA NYOMT. gombot.

MEGJEGYZÉS

• A Funkció üzemmód visszaállításához nyomja meg a RESET (Visszaállít) gombot.
• Az osztályszámláló szolgáltatás engedélyezésével kapcsolatosan forduljon a forgalmazóhoz.

3

Változtassa meg az osztályszámláló számát, a másolatszám korlátot és a kódszámot.

Az osztályszámláló száma

① Érintse meg az OSZTÁLYSZÁMLÁLÓ gombot.
② A görgető gombbal válassza ki a kívánt osztályt.
③ A „0” beadása a teljes számlálás törlését jelenti.
④ Érintse meg az OK gombot.

01 123456

Osztály száma Számlált érték

Az egyes osztályok által készíthető másolatszám korlát

① Érintse meg a MAXIMÁLIS MÁSOLATSZÁM gombot.
② A görgető gombbal válassza ki a kívánt osztályt.
③ Adja be a másolatszám korlátot (legfeljebb 6 számjegy).
④ Érintse meg az OK gombot.

01 123456

Osztály száma Másolatszám korlát (2 számjegy) (6 számjegy)

Az egyes osztályok kódszáma

① Érintse meg az ID KÓD gombot.
② A görgető gombbal válassza ki a kívánt osztályt.
③ Adja be a kódszámot (4 számjegy)
④ Érintse meg az OK gombot.

01 1234

Osztály száma Kódszám (2 számjegy) (4 számjegy)

4

Lépjen ki a funkció üzemmódból.

① Érintse meg az OK gombot.
② A kezelőpulton nyomja meg a RESET (Visszaállít) gombot.

MEGJEGYZÉS

- A Funkció üzemmód visszaállításához nyomja meg a RESET (Visszaállít) gombot.

Kiegészítők

Egyrekeszes finisher (vagy) Kiadótálca (Külső) (DA-FS200) (DA-XT200)

• Nagy kapacitású (Max. 1000 másolat)

Kiadótálca (Belső) (DA-XN200)

3./4. Papírfiók

(DA-DS210/215/200/205)

• A papíradagolási lehetőségek és kapacitás növelésére.
  Tárolófiók × 2 (550 lap)

ADF, automatikus eredeti lapbehúzó (DA-AS200)

• Az eredetik automatikus behúzásához
• Az N-1-re másoláshoz
  • A többféle méretű adagoláshoz

i-ADF, fordítós, automatikus eredeti lapbehúzó

(DA-AR250)

• Az eredetik automatikus behúzásához
  • Az N-1-re másoláshoz
  • A többféle méretű adagoláshoz
  • Kétoldalas másoláshoz

Lapmemória

(DA-SM08B/16B/28B

• 8/16/128 MB

- Az elektronikus szortírozás memóriakapacitásának növeléséhez

ADU, automatikus duplex egység (DA-MD200)

- A kétoldalas másoláshoz Kétirányú papírkimenet választó / papírtovábbító egység (DA-FK200/FK210

- Akkor szükséges, ha az egyrekeszes finisher/ADU-t telepítették.

MEGJEGYZÉS

- Az alábbi táblázatban a különböző funkciókhoz szükséges opciók láthatók.

- Az opciók kombinálásával kapcsolatos részleteket tudakolja meg a forgalmazótól.

FunkcióOpciók

KÉTOLDALAS EREDETI MÁSOLÁS

ZOOM/SPEC. FUNKCIÓK

SZORTÍROZÁS

Kiadó- tálca

Egyéb funkciók

1 ↑ 2

2 ↑ 1

2 ↑ 2

Könyv ↑ 2

2 lapra

N - 1-re

Brosúra

Zoom

Oldalszámazás

Keretezés

Margó

Könyvmásolás

Nem szortíroz

Szortíroz

Szortíroz-forgat

Csoportosít-forgat

Eltolásos szortírozás

Eltolásos csoportosítás

Tüzve szortíroz

Belső kiadótálca

Átfedéses másolás

Felia elválasztólap belllesztése

SADF

Többmérétű adagolás

i-ADF

○

○

●

●

●

●

●

●

●

ADF

ADU

○

○

○

○

Egyrekeszes finisher

○

○

○

●

Külső kiadótálca

Belső kiadótálca

○

Papírtovábbító egység

○

○

○

○

○

○

○

○

Kéthrányú papírkámenet választó

○

○

○

○

○

○

○

○

○

O: Szükséges ●: Valamelyik szükséges

Automatikus eredeti lapbehúzó (ADF)

■ ADF (DA-AS200)/i-ADF (DA-AR250)

1. Szolgáltatások

① Eredetik automatikus behúzása

• Az ADF/i-ADF tálca maximálisan 50 db 80 g/m ^2 papírminőségű eredetit képes tárolni. (30 db eredeti / B4·FLS, A3) A3–A5 méretű (50–110 g/m ^2 minőségű) eredetiket is elhelyezhet benne.
• Automatikusan érzékeli az eredeti méretét.

② Kétoldalas (duplex) másolás (DA-AR250)

- Az i-ADF két, különböző típusú kétoldalas másolás automatikus elvégzésére nyújt lehetőséget.

③ A többféle méretű adagolás

- Különböző méretű eredetik másolhatók teljes méretben (1:1) vagy ugyanabban a méretben.

④ N-1-re másolás

- Egyoldalas (teljes méretű vagy kicsinyített) másolat készítése két (vagy négy) egyoldalas eredetiről szomszédos képként.

⑤ SADF egyedi automatikus dokumentumadagoló) funkció

- Speciális eredetik (pl. átütőpapír stb.) adagolhatók az ADF/i-ADF eredetit behúzó tálcájáról, és másolhatók kézi úton, folyamatosan.

2. Kiegészítők

Eredeti terelők
Állítsa az eredeti szélességéhez.

- A behelyezett eredetik ne lépjék túl a felső korlátot jelző nyílat.

Automatikus eredeti lapbehúzó (ADF)

3. Használat

■ Az eljárás

Helyezze el Válassza ki a KLF. A kétoldalas Állítsa be Nyomja az eredetit. MÉRETÚ EREDETI másoláshoz beállítást. (Ha szükséges.) (Ha szükséges.)

a másolatok meg a számát. START gombot

Nem megfelelő eredetik

• Sima felületű eredetik, fényes és bevonatos papírok
• Vetítőfóliák
• Vezető szélükön gyűrött, hajtogatott, lyukasztott vagy ragasztott eredetik

• Montázsolt eredetik
- Nyomásra érzékeny és indigós papírok
• Túlzottan összecsavarodott papírok
- Tüzött eredetik
- Lézernyomtatóból kivett, frissen nyomtatott papír

A többféle méretű adagolás kombinációi

Eredetik	Másolatok
	Teljes méret	Kicsinyítés
A3	A3	A4R
A4	A4	A4
A4R	A4R	A5
A5	A5	A5

Finisher/Kimeneti terelő egység

1. Szolgáltatások

DA-FS200 (Finisher)

- Eltolja az elektronikusan szortírozott másolatot.
- Összetüzi az elektronikusan szortírozott másolatot.

DA-FK200/FK210 (Kétirányú papírkimenet választó /papírtovábbító egység)

- Betölti a papírt a finisherbe.

1. Használat


Válassza ki a rendezési módot.

① Nem szortíroz A másolatot a tálcán tárolja.
② Eltolással szortíroz A többpéldányos másolatot automatikusan szortírozza, és eltolással rakja le.
③ Tüzve szortíroz* A többpéldányos másolatot automatikusan szortírozza, és a bel felső sarkában összetűzi (1 pozíció).
④ Eltolással csoportosít A többpéldányos másolatot eltolással tárolja.

Opciók

Finisher/Kimeneti terelő egység

3. Tüzókapocs feltöltése

Ha a tűzőkapocs kifogyott, megjelenik a bal oldalon látható üzenet.

1

Fogja meg a reteszt, és húzza ki a finishert.

2

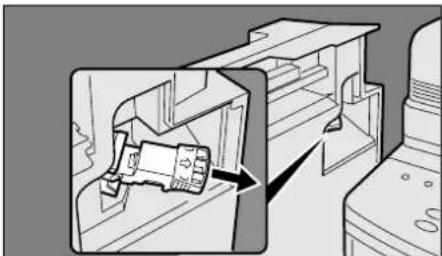

Vegye ki a tüzökapocs tárat.

3

① Vegye ki az üres tüzökapocs tartót.
② Tegye be az új töltetet.

4

Húzza ki a szalagot.

5

Tegye vissza a tűzőkapocs tárat.

6

Tolja a vissza a finishert az eredeti pozíciójába.

(Ellenőrizze, hogy a retesz biztonságosan zár-e.)

Opciók

Finisher/Kimeneti terelő egység

1. Ha a másológép a tűzőkapocs tár cseréje után sem tudja összetűzni a másolatokat, kövesse az alábbi eljárást.

1

Vegye ki a tűzőkapocs tárat.

2

① Nyissa fel a tűző egység fedelét.
② Vegye ki a maradék tűzőkapcsokat.
③ Csukja le a tűző egység fedelét.

3

Tegye vissza a tűzőkapocs tárat.

A nyomtatómű nem üzemel

Papír feltöltés (☐)

■ 550 lapos papírfiók

1

Húzza ki a papírfiókot a másológépből.

2

Helyezze be a papírt a másolandó felületével felfelé.

Speciális papírok, pl. fényes felületű papír, postai címkék és írásvetítő fóliák nem használhatók a papírfiókból. A speciális papírokhoz használja a kézitálcát.

3

Győződjön meg arról, hogy nem töltött papírt a papírfiókban lévő túltöltésjelző fölé.

4

Óvatosan tolja vissza a papírfiókot a másológépbe.

MEGJEGYZÉS

• Ne használjon hajtogatott vagy gyűrött papírt.
  A papírtálca papírméret megváltoztatásának részleteit lásd a 44. oldalon.
• A nem használt papírt mindig légmentesen zárt tasakban kell tárolni.
  Ha a papírt szabad levegőn tárolja, olyan problémák merülhetnek fel, mint a papír összecsavarodása, elakadása, felkunkorodása vagy a másolási minőség romlása.

A nyomtatómű nem üzemel

A festékkazetta és a használt festék tartályának cseréje (↓)

1

Nyissa ki az elülső fedelet.

2

Lassan és egyenesen húzza ki a használt festék tartályt.

3

Csukja be a tartályt a mellékelt kupakkal.

4

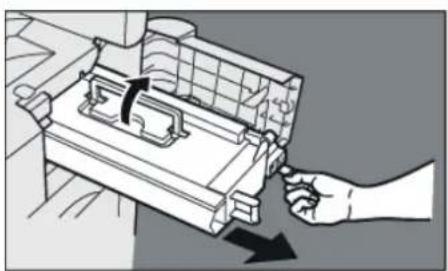

A festékkazettának a másológépből való eltávolításához húzza meg a zöld, kioldó reteszt, miközben tartja a zöld karral.

FIGYELEM!

- Optimális minőségű másolatok eléréséhez használjon eredeti Panasonic festéket. Tárolja a festéket hűvös, száraz helyen. Használat előtt ne távolítsa el a zárókupakot. Ha eltávolította, használja fel mielőbb a festéket.

5

Jól rázza fel az új festékkazettát.

6

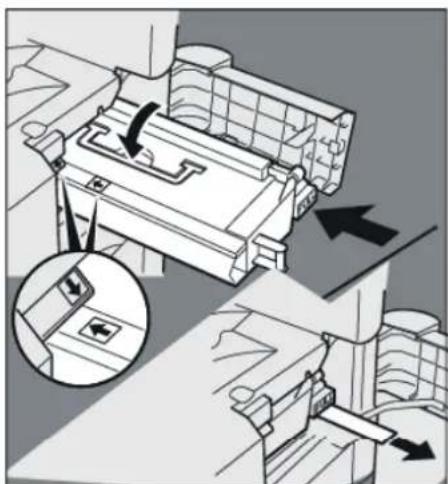

Tegye be az új festékkazettát a másológépbe, és húzza ki a védőszalagot.

Megjegyzés: A védőszalagot lassan és egyenesen húzza kifelé.

7

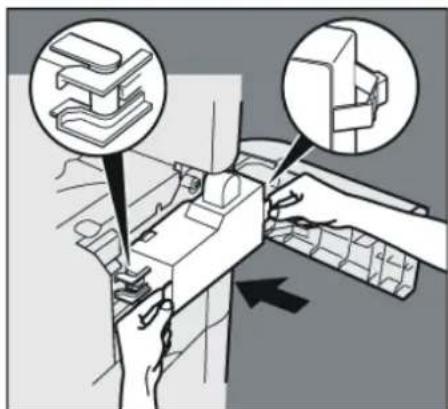

Tegyen be egy új, használtfesték tartályt.

8

Csukja be az elülső fedelet.

A nyomtatómű nem üzemel

Elakadt papír eltávolítása

■ Papírelakadás esetén az elakadás jelzés és az elakadás helye megjelenik az érintőképernyőn.

Papírelakadás helye

	Finisher	A: Finisher (lásd: 59. old.)
	Másológépvagypapíradagoló egység	B: Papírtovábbítás területe (lásd: 60. old.)C: Papírbemenet területe (lásd: 61. old.)D: Papíradagoló egység (lásd 63. old.)
	ADF/i-ADF	E: ADF/i-ADF (lásd: 64. old.)

MEGJEGYZÉS

- Győződjön meg róla, hogy a papírelakadás jelző az elakadt papír eltávolítása után kialszik-e. A Papírelakadás kijelző nem alszik ki, ha a másológépben még mindig van elakadt papír. Ellenőrizze újra, és vegye ki az összes elakadt papírt.

- Győződjön meg róla, hogy a papír-elakadás kijelző az összes elakadt papír eltávolítása után kialszik-e.

1

Emelje fel a kart, és távolítsa el az elakadt papírt.

3

Tolja a vissza a finishert az eredeti pozíciójába.

FIGYELEM!

- Győződjön meg róla, hogy a papírelakadás kijelző az összes, elakadt papír eltávolítása után kialszik-e.

A nyomtatómű nem üzemel

Elakadt papír eltávolítása

■ Papírtovábbítás területe

- Győződjön meg róla, hogy a papírelakadás kijelző az összes elakadt papír eltávolítása után kialszik-e.

1

A fedél kinyitásához nyomja befelé a reteszt.

2

Távolítsa el az elakadt papírt.

3

A retesz benyomásával csukja be a fedelet.

(Ellenőrizze, hogy a retesz biztonságosan zár-e.)

FIGYELEM!

- Győződjön meg róla, hogy a papírelakadás kijelző az összes, elakadt papír eltávolítása után kialszik-e.

■ Papírbemeneti terület

- Győződjön meg róla, hogy a papír-elakadás kijelző az összes elakadt papír eltávolítása után kialszik-e.

Nyissa ki a jobb oldali fedelet.

2

Távolítsa el az elakadt papírt.

A címkén olvasható szöveg: VIGYÁZAT! FORRÓ FELÜLET. NE ÉRJEN HOZZÁ!

3

(Folytatás a következő oldalon)

① Nyissa ki a beégető görgő fedelét.
② Ha a másológép már mélyen behúzta a másolópapírt, forgassa el a jobb oldali papíreltávolító forgatógombot.
③ Távolítsa el az elakadt papírt.

A nyomtatómű nem üzemel

4

Automatikus duplex egység (ADU)

① Nyissa ki a papírterelőt.
② Távolítsa el az elakadt papírt.

5

Csukja be a jobb oldali fedelet.

FIGYELEM!

- Győződjön meg róla, hogy a papírelakadás kijelző az összes, elakadt papír eltávolítása után kialszik-e.

- Győződjön meg róla, hogy a papír-elakadás kijelző az összes elakadt papír eltávolítása után kialszik-e.

① Húzza ki a papírfiókot.

② Távolítsa el az elakadt papírt.

③ Tolja vissza a papírfiókot az eredeti pozíciójába.

① Nyissa ki a lapbehúzó fedelét.

② Távolítsa el az elakadt papírt.

③ Csukja le a lapbehúzó fedelét.

A nyomtatómű nem üzemel

- Győződjön meg róla, hogy a papírelakadás kijelző az összes elakadt papír eltávolítása után kialszik-e.

1

① Nyissa ki az ADF fedelét.
② Távolítsa el az elakadt papírt.
③ Csukja le az ADF fedelét.

2

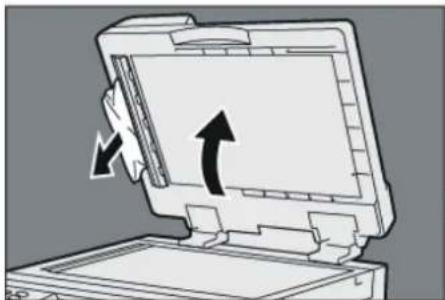

① Nyissa ki az ADF-et.
② Távolítsa el az elakadt papírt.
③ Csukja le az ADF-et.
④ A hiba törléséhez nyissa ki, és csukja le az ADF fedelét.

FIGYELEM!

• Az ADF fedelének lecsukásához nyomja le a közepén lévő „” kiálló részt.
• Győződjön meg róla, hogy a papírelakadás kijelző az összes, elakadt papír eltávolítása után kialszik-e.

3

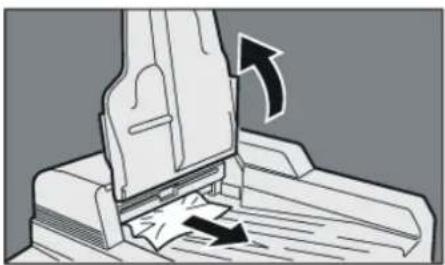

① Emelje fel az ADF bemeneti tálcát.
② Távolítsa el az elakadt papírt.
③ Csukja le az ADF bemeneti tálcát.
④ A hiba törléséhez nyissa ki, és csukja le az ADF fedelét.

4

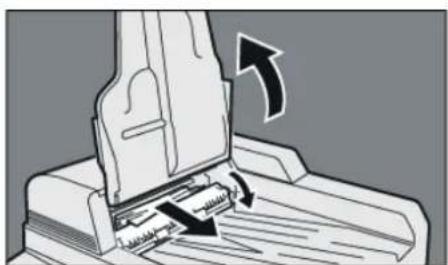

① Emelje fel az ADF bemeneti tálcát.
② Nyissa ki a kimeneti fedelet.
③ Távolítsa el az elakadt papírt.
④ Csukja le a kimeneti fedelet.
⑤ Csukja le az ADF bemeneti tálcát.

Mielőtt a szervizhez fordulna

Ellenőrizze

Teendő

A berendezés nem működik

Világít a kijelző?

Villog (vagy világít) az Energy saver (Energiatakarékos) gomb és a kijelzések eltünnek? (lásd 32. old.)

Megjelenik valamelyik U## kód vagy üzenet a kijelzön? (U0, U4, U10, U12, U13 stb.)

Megjelenik a TÜZÖKAPOCS BEHELY. jelzés és üzenet a kijelzőn?

Megjelenik a TEGYEN BE PAPÍRT jelzés és üzenet a kijelzőn? (≡)

Megjelenik a PAPÍRELEKADÁS jelzés és üzenet a kijelzőn (≡V 8V ≡)?

Megjelenik valamelyik E#-## jelzés és hibaüzenet a kijelzőn?

Ellenőrizze, hogy a hálózati kapcsoló be van-e kapcsolva, és a hálózati dugasz az aljzatban van-e.

Nyomja meg a kezelőpulton az Energy saver (Energiatakarékos) gombot.

Hajtsa végre az üzenetnek megfelelő műveletet.

Töltse fel a tűzőkapcsot (lásd 52. old.). Vegye ki az elakadt kapcsokat (lásd 54. old.).

Tegyen be papírt (lásd 55. old.).

Távolítsa el az elakadt papírt (lásd 58. old.).

Kapcsolja ki, majd be a másológépet. Ha a kód újra megjelenik, hívja a szervizt.

Ellenőrizze

Teendő

A másolatok halványak

A megvilágítás kijelző „VILÁGOS”-t jelez?

Érintse meg a „SÖTÉT” vagy az „AUTO“ gombot az automatikus üzemmód kiválasztásához (lásd 11. old.)

Megjelenik az festékfeltöltés jelző és üzenet a kijelzön? (♣)

Cserélje ki a festékkazettát (lásd 56. old.)

A másolatok nem tiszták

Piszkos a másológép üveglapja vagy fedele?

Tisztítsa meg az üveget vagy a fedelet (lásd az alábbiakban).

Az eredeti irat OHP fólia vagy sötét eredeti?

Másolás előtt takarja le az eredetit egy fehér lappal, vagy a vegye világosabbra a megvilágítás beállítást.

■ Ha a fenti műveletek nem oldották meg a problémát, hívja a szervizt.

Tisztítás

■ Hetente egyszer, rendszeresen tisztítsa meg.

Üveglap / üveglap fedele

① Semleges tisztítószerrel és törlőruhával finoman törölje át.
② Száraz ruhával finoman törölje át újra.

Hibakeresés

Az elem cseréje

A másológépben egy elem (termékszám: CR2032) található, amely megőrzi a beállított dátumot a hálózat esetleges kimaradásakor illetve kikapcsolásakor.

■ Az elemcsere szükséges üzenet

■ Az elem cseréje

1

Kapcsolja ki a hálózati kapcsolót. Húzza ki az elemtartót.

2

Cserélje ki az elemet.

3

Tegye vissza az elemtartót.

4

Kapcsolja be a hálózati kapcsolót. Állítsa be a dátumot és a pontos időt. (Lásd 40. old.)

FIGYELEM!

CAUTION

- Az elem üzemi élettartama megközelítőleg 1 év, ha a készülék kikapcsolt állapotban van.

A CAUTION veszélyt jelez, amely kisebb sérülést vagy a készülék károsodását okozhatja.

- A BERENDEZÉS LÍTIUM ELEMET TARTALMAZ. FENNÁLL A ROBBANÁSVESZÉLY, HA AZ ELEMCSERÉT HELYTELENÜL VÉGZI. CSAK AZONOS ILLETVE CSERESZABATOS TÍPUSÚ ELEMET HASZNÁLJON. A HASZNÁLT ELEMTÓL A HELYI HATÓSÁGOK ELŐÍRÁSAI SZERINT KELL MEGSZABADULNIA.

Műszaki adatok

■ DP-2500/3000 (Másológép)

Típus: Asztali
Tárgyüveg típus: Rögzített
Alkalmazható eredetik: Egyedi lapok, könyvek (max. A3)
Másolási módszer: Lézer elektrofotográfiai módszer
Rögzítési módszer:	Högörgős fixálás
Képalkotási módszer: Száraz, egykomponenses festékporral
Felbontás: Max. 600 dpi
Kezelőpanel:	Érintőképernyős kezelőpult
Maximális másolat mérete: A3–A5 a papírfiókból/tálcáról
Üres terület: Max. 5 mm
Felfűtési idő:	Kb. 35 másodperc (20 °C): DP-2500Kb. 45 másodperc (20 °C): DP-3000
Első másolat ideje:	4,5 másodperc (A4 „☐”, az 1. tálcáról)
Folyamatos másolási sebesség: 25 db A4 formátumú lap/perc: DP-250030 db A4 formátumú lap/perc: DP-3000
Nagyítási arányok:	Előre programozva: 115%, 122%, 141%, 173%, 200%Változtatható: 101% és 400% között, 1%-os lépésekben
Kicsinyítési arányok:	Előre programozva: 87%, 82%, 71%, 58%, 50%Változtatható: 99% és 25% között, 1%-os lépésekben
Papíradagolás:	Papírtálca (550 lap × 2) + Kézitálca (50 lap)Lapbehúzó egység (opcionális)
Papír súly:	60–90 g/m2(a kézitálcáról: 55–130 g/m2)
Példányszám beállítás:	Max. 999 lap (a kiadótálca kapacitása 250 lap)
Energiaigény:	AC 180-264 V, 47–63 Hz, 6 A
Fogyasztás:	Max. 1,4 kW, 2,9 Wh alvó üzemmódban
Méretek:	597 mm (széles) × 600 mm (mély) × 701 mm (magas)
Tömeg (súly):	55 kg: DP-250061 kg: DP-3000
Üzemi környezet:	Hőmérséklet: 10–35 °C, Relatív légnedvesség: 45–85%(A páratartalomnak azonban 70%-nak vagy annálkevesebbnek kell lennie 35 °C-os hőmérsékleten, illetve ahőmérsékletnek alacsonyabbnak kell lennie 85%-oslégnedvesség mellett.)

• A müszaki adatok minden előzetes figyelmeztetés nélkül is változhatnak.

■ ADF (DA-AS200), i-ADF (DA-AR250)

	DA-AS200	DA-AR250
Tálca kapacitás: A4, A5: 50 lap (64 g/m ^2 )A3, B4.FLS: 30 lap (64 g/m ^2 )
Papírméret: A5, A4, B4.FLS, A3
Papír súly: 50–110 g/m ^2
Energiaigény: A másológép biztosítja
Méretek:	552 mm (széles) × 520 mm (mély) × 135 mm (magas)
Tömeg (súly): 8,3 kg 9,3 kg

■ Egyrekeszes finisher (DA-FS200)

Papírméret:	A5, A4, B4·FLS, A3
Papír súly: 60-90 g/m	^2
Lerakási kapacitás:	A4: 1000 lap, B4·FLS: 700 lap, A3: 500 lap
Tüzve szortírozásos éseltolásos szortírozásoslerakás:	A4: 30 lap × 30, B4: 20 lap × 30, A3: 15 lap × 30(Kivéve az A5R-t)
Energiaigény: A másológép biztosítja
Méretek: 442 mm (széles) × 575 mm (mély) × 408 mm (magas)
Tömeg (súly): 12 kg

■ 3./4. papírfiók (DA-DS200/205/210/215)

	DA-DS200/205	DA-210/215
Papírméret:	A5, A4, B4·FLS, A3
Papír súly: 60–90 g/m	^2
Energiaigény: A másológép biztosítja
Méretek:	550 mm (széles) × 174 mm (mély) × 585 mm (magas)	550 mm (széles) × 155 mm (mély) × 585 mm (magas)
Tömeg (súly): 8,5 kg 9,5 kg

• A müszaki adatok minden előzetes figyelmeztetés nélkül is változhatnak.

Rendszerinformációk

A DP2500/3000 digitális fénymásológép igen nagy tisztaságú képeket készít. Másolási képességei jelentősen megnövelhetők az alábbi opciók és kiegészítők használatával. Reméljük, hogy a választékok széles köre segítséget nyújt irodája termelékenységének és hatékonyságának növelésében.

Részegységek neve Típusszám Megjegyzések
Fordítós, automatikus eredeti lapbehúzó	DA-AR250 i-ADF-ként is hivatkozunk rá.
Automatikus eredeti lapbehúzó	DA-AS200	ADF-ként is hivatkozunk rá.
Állvány az 1 papírfiókos konfigurációhoz	DA-DA200 Csak adott országokban kapható.
Állvány a 2 papírfiókos konfigurációhoz	DA-DA210	Csak adott országokban kapható.
Állvány a 3 papírfiókos konfigurációhoz	DA-DA220 Csak adott országokban kapható.
Állvány a 4 papírfiókos konfigurációhoz	DA-DA230 Csak adott országokban kapható.
2./4. papírfiók DA-DS200/205 DA-DS200: csak a DP-2500-hoz
		DA-DS205: a DP-2500-hoz és a DP-3000-hez
3. papírfiók	DA-DS210/215	DA-DS210: csak a DP-2500-hozDA-DS215: a DP-2500-hoz és a DP-3000-hez
Kétirányú papírkimenet választó	DA-FK200	(A DP-3000 alaptartozéka)
Papírtovábbító egység	DA-FK210	(A DP-3000 alaptartozéka)
Egyrekeszes finisher DA-FS200/205
Egyrekeszes finisher telepítő készlet	DA-FS200S	Telepítő készlet a DA-FS200-hoz
Alapszámláló kábelkészlet	DA-KH200
Automatikus duplex egység (ADU)	DA-MD200	(Az ADU a DP-3000 alaptartozéka)Az ADU-t 16 MB-os lapmemóriával szállítjuk, nem bővíthető.
Lapmemória (8 MB)	DA-SM08B	Az elektronikus szortírozáshoz.
Lapmemória (16 MB)	DA-SM16B	Az elektronikus szortírozáshoz.
Lapmemória (128 MB)	DA-SM28B	Az elektronikus szortírozáshoz.
Tárgyüveg fedél	DA-UC200
Kiadótálca (Belső)	DA-XN200
Kiadótálca (Külső)	DA-XT200
Festékkazetta	DQ-TU18B
Tűzőkapocs tár	DQ-SS200	A tűzőkapocs tár a DA-FS200utántöltésére szolgál (3).

A telefaxhoz

Részegységek neve Típusszám Megjegyzések
Fax kommunikációs készlet DA-FG230 G3 fax/tel kommunikáció
2. G3 fax kommunikációs port készlet	DA-FG231	Kiegészítő, G3 fax/tel kommunikáció
10/100 Ethernet interfész/Internet fax készlet	DA-NE200 Internet fax kommunikáció(Szükséges hozzá a Fax kommunikációs készlet)
Kézibeszélő készlet	UE-403172	Telefon kézibeszélő készlet(Csak adott országokban kapható.)
Kézibeszélő szerelési készlet	UE-408004	Akkor szükséges, ha az egyrekeszes finishert (DA-FS200)telepítették.
Flash memória bővítő kártya	UE-410047UE-410048	4 MB-os Flash memória kártya8 MB-os Flash memória kártya
Adás azonosító bélyegző	DZHT00004	X-pecsét

■ A nyomtatóhoz

Részegységek neve Típusszám Megjegyzések
Párhuzamos port interfész készlet	DA-PC200	TWAIN szkenner/GDI nyomtató egység (A DP-3000 alaptartozéka)
PCL6 emuláció készlet	DA-PC210	Nyomtató vezérlő a PCL6-hoz*
10/100 Ethernet interfész/Internet fax készlet	DA-NE200 Hálózati interfész kártya

Az Ön Panasonic szervize:

Nyomtatva Magyarországon

Magyar
