HASZNÁLATI ÚTMUTATÓ Viera TX-22LT3P PANASONIC

Kérjük, olvassa el ezt az útmutatót, mielőtt készülékét használatba venné, és őrizze meg jövőbeni tájékozódáshoz.

Magyar

Üdvözöljük

Kedves Panasonic vásárló,

Reméljük, hogy hosszú évekig fogja élvezni az új TV-jét. A Gyors Használatbavételi Segédlet c. fejezet, az útmutató elején, segíti Önt, hogy olyan gyorsan használatba vegye a TV-t, amilyen gyorsan csak lehet. Azt ajánljuk, hogy ezt követően olvassa el az egész kezelési útmutatót és tartsa meg, hogy belelapozhasson, amint felfedezi e TV nyújtotta mesterfogások körét.

Tartalom

Tartozékok 2

Figyelmeztetések és óvintézkedések ...... 3

Az elemek beillesztése a távvezérlőbe ...... 3

Az antenna fedél eltávolítása és beillesztése ..... 4

Kábel fedél eltávolítás és beillesztés 4

Az LCD talp használata 4

Gyors Használatbavételi Segédlet 5

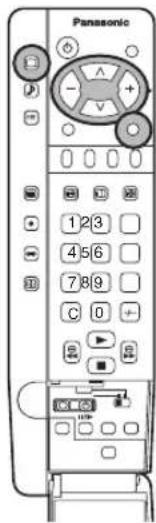

Az alapvető kezelőszervek: előlap és távvezérlő 7

A képernyőkijelzés használata 8

Q-Link....9

Képmenü 10

Hangmenü 11

Beállítás 12

Hangolás – Áttekintés 13

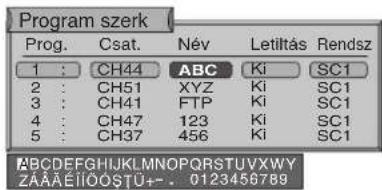

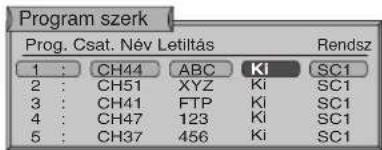

Hangolás – Program szerkesztés ...... 14

Program csatorna hozzáadás/törlés 14

Program csatorna mozgatás 14

Program csatorna hangolás 14

Program csatorna átnevezése .... 15

Program csatorna letiltás.... 15

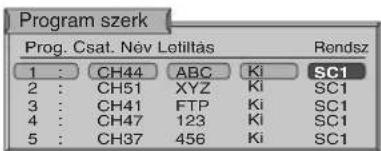

A hangrendszer módosítása egy csatornánál .... 15

Program információ másolás felvevő készülékre 15

Hangolás – Automatikus hangolás (ATP)...... 16

Hangolás – Kézi hangolás 17

Kézi hangolás (az előlapon keresztül) 17

Képméretarány beállítás 18

Videomagnó/DVD működtetés 20

Teletext működtetés 21

Audió/Videó csatlakozások 24

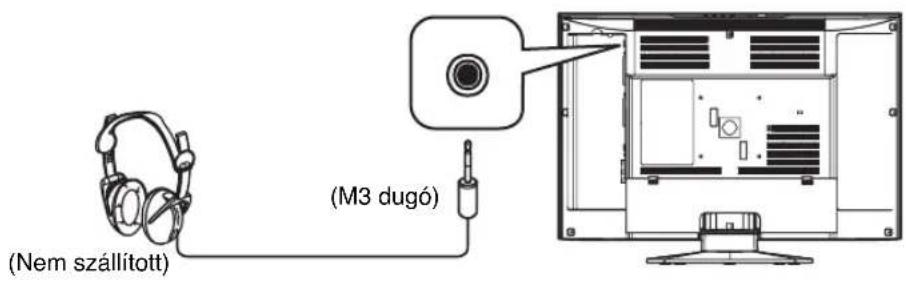

Fejhallgató/fülhallgató csatlakoztatása.... 24

A bemeneti csatlakozók illesztése 25

Hibaelhárítás 26

Karbantartás 27

Scart és S-videó aljzat információ 27

Müszaki adatok ......Hátlap

Tartozékok

Ellenőrizze, hogy megvannak-e az ábrázolt tartozékok és tételek

Kezelési útmutató kézikönyv (TQBC0680)

Távvezérlő (EUR511256)

□ Elemek a távvezérlőhöz (2 db R6 (UM3) méretű)

□ Váltakozó áramú adapter és hálózati kábel

• Váltakozó áramú adapter: (N0JZHK000015)
• Hálózati kábel: (K2CR2DA00007)

Figyelmeztetések és óvintézkedések

• Ezt a TV készüléket úgy tervezték, hogy 15 V egyenfeszültséggel működjön.
• Hogy megóvja a TV készüléket olyan károsodástól, amely áramütéshez vagy tűzhöz vezethet, ne tegye ki esőnek vagy rendkívül nagy páratartalomnak. Ezt a TV-t nem szabad kitenni csepegő, vagy fröccsenő víznek, továbbá nem szabad folyadékkal töltött tárgyakat, például vázákat a TV tetejére, vagy fölé helyezni.
  • FIGYELEM : MAGASFESZÜLTSÉG!!!

Ne távolítsa el a hátsó borítást, mivel a feszültség alatt lévő alkatrészek elérhetőek, ha az el van távolítva. Nincs belül felhasználó által javítható alkatrész.

• TV játékok / otthoni számítógépek

TV játékok vagy házi számítógépek hosszas használata bármilyen televíziókészülékkel maradandó "árnyékot" okozhat a képernyőn. Ez a típusú visszafordíthatatlan LCD panel károsodás korlátozható a következő pontok betartásával:

• Csökkentse a fényerő és a kontraszt szintet a legkisebb látható szintre.
• Ne engedje, hogy egy állókép hosszú ideig legyen megjelenítve, mivel ez azt okozhatja, hogy maradandó utókép marad az LCD TV képernyőn.
• Állóképekre vonatkozó példák közé tartoznak az emblémák, videojátékok, számítógépes képek, teletext és 4:3 üzemmódban megielenített képek.
• Az LCD panel ilyen típusú károsodása nem működési hiba, és ezért nem terjed ki rá a Panasonic garancia.

- Az Be/Ki kapcsoló ezen a modellen nem választja le teljesen a TV-t a táphálózatról. Távolítsa el a hálózati csatlakozódugót a fali aljzatból amikor a TV készüléket hosszú ideig nem használja.

Megjegyzés:

Ha a készülék nincs kikapcsolva, amikor a TV adó megszünteti a sugárzást, akkor az 30 perc után automatikusan készenléti üzemmódba kapcsol. Ez a funkció nem működik, amikor a TV AV üzemmódban van.

• A borítás és az LCD panel karbantartása
Távolítsa el a hálózati csatlakozódugót a fali aljzatból. A borítás és az LCD panel puha, gyenge tisztítószerrel és vízzel benedvesített ruhával tisztítható. Ne használion benzol vagy petróleum tartalmú oldatokat.
- Amikor a környezeti hőmérséklet alacsony, akkor egy kis időbe telhet, hogy a kép elérje a normális fényerőt, de ez nem hibás működés. (Egy röpke pillanat után a kép fényerőssége normális lesz.)
- A megfelelő szellőzés meghatározó az elektromos alkatrészek meghibásodásának megelőzésében, azt ajánljuk, hogy a televízió készülék körül legalább egy 10 cm-es térköz maradjon még akkor is, ha szekrénybe vagy polcok közé helyezték.
- Kerülje, hogy a TV készülék közvetlen napfénynek vagy más hőforrásnak legyen kitéve.

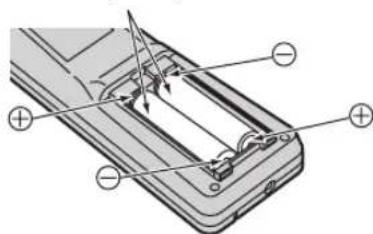

Az elemek beillesztése a távvezérlőbe

①23

Csúsztassa le az elem-fedelet.

Két "R6 (UM3)" méretű elem

Helyezze be az elemeket – figyeljen a helyes polaritásra (+ és –)

Helyezze vissza a fedelet.

• Győződjön meg arról, hogy az elemek a helyes irányban legyenek beillesztve.
• Ne keverje össze a régi elemeket új elemekkel. Távolítsa el a régi, lemerült elemeket azonnal.
• Ne keverjen különböző típusú elemeket, azaz alkálit és mangánt, vagy használjon tölthető (Ni - Cd) akkumulátorokat.

Az antenna fedél eltávolítása és beillesztése

Eltávolítás

1. Nyomja fel a kapcsokat és kissé húzza maga felé a fedelet, hogy kioldja a körmöket (4 ponton).
2. Lassan húzza ki, lefelé haladva.

Beillesztés

1. Helyezze be a körmöket (4 ponton) az alsó végén.
2. Kattanásig nyomja be a kampót.

Megjegyzés:

Hogy elkerülje a képernyőn megjelenő interferenciát, ne fogja egy kötegbe az antennavezetéket és a váltakozó áramú adapter vezetéket.

Kábel fedél eltávolítás és beillesztés

Eltávolítás

1. Oldja ki a körmöket a legfelső végen.
2. Lassan húzza ki felfelé haladva.

Beillesztés

1. Helyezze be a körmöket (2 ponton) az alján.
2. Kattanásig nyomja be azt.

Megjegyzés:

A használt kábel típusától függően, előfordulhat, hogy nem lehet bezárni a fedelet. Ilyen esetekben a kábel az antenna fedélen keresztül vezethető át.

Az LCD talp használata

Igazítsa a talpat a kívánt szögbe. A talp szöge hátrafelé 15°-ot igazítható.

Gyors Használatbavételi Segédlet

1

Dugja be az antennát és csatlakoztassa a kiegészítő eszközt.

2

1 Csatlakoztassa a hálózati kábelt a váltakozóáramú adapterhez.
2 Csatlakoztassa a váltakozóáramú adapter DC csatlakozóját a DC IN aljzatba.
3 Dugja be egy háztartási hálózati aljzatba.

• Ügyeljen arra, hogy a tartozékok közötti hálózati kábelt és váltakozóáramú adaptert használja.
• Ne használjon az előírt eszköztől eltérő váltakozóáramú adaptert.
• Húzza ki a váltakozóáramú adaptert, ha hosszú ideig nem használja.
• Ne helyezzen semmilyen tárgyat a váltakozóáramú adapterre.
• Ne használja a váltakozóáramú adaptert a szabadban.
• Ne kísérelje meg megjavítani a váltakozóáramú adaptert, ha az törött vagy hibásan működik. Javításért forduljon a szerviz képviselőjéhez.
• Ne próbálja meg kinyitni a váltakozóáramú adaptert.
• Ne használjon vizet vagy nedves ruhát az váltakozóáramú adapter tisztításához.

Gyors Használatbavételi Segédlet

③

Nyomja meg a ☐/1 kapcsolót az LCD TV-n, hogy bekapcsolja a készüléket.

FONTOS MEGJEGYZÉSEK

Két módon kapcsolhatja a TV készüléket készenléti üzemmódba.

(A) Nyomja meg a ⏻/1 kapcsolót az LCD TV-n és ellenőrizze, hogy a LED pirosan világít.

VAGY

(B) Nyomja meg a ⏻ Stand-by gombot a távvezérlőn.

A TV készülék bekapcsolható a távvezérlővel, ha az (A) vagy (B) metódussal készenléti üzemmódba van kapcsolva.

④

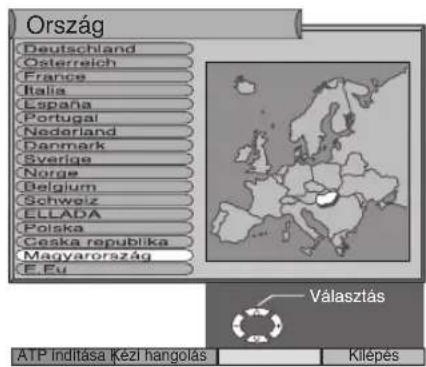

Válassza ki az országát.

Svájc és Belgium esetén válassza ki a kívánt nyelvet. Ha kézi hangolást kíván végrehajtani, akkor nyomja meg a zöld gombot. Lásd a 17. oldalt.

Nyomja meg a piros gombot, hogy elindítsa az ATP-t (Automatikus hangolást).

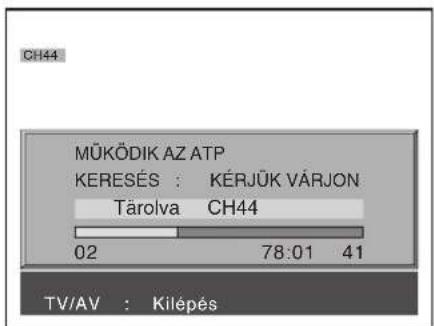

Az ATP elkezdődik, meghatározza és tárolja az adóit.

Ha egy kompatibilis felvevő készülék van csatlakoztatva a megfelelő Scart aljzathoz, akkor a program adatot a Q-Linken keresztül letölti a készülékbe. Lásd a 9. oldalt.

Ha egyszer az ATP-t elvégezte, és egy új Q-Link kompatibilis felvevő készüléket helyez üzembe, akkor azt most bekapcsolhatja. A letöltött hangolási adat megegyezik a televízióéval. Nem mindegyik készülék támogatja ezt a program információ letöltést, némelyik kézi indítást igényelhet. Részletekért lásd a készülék kezelési útmutatóját.

• Ha a felvevő készülék nem fogadja el a TV-től letöltött adatot, akkor lehet, hogy ki kell választania a letöltés opciót a készülék menüjéből.
• Ha a Q-Link nem működik megfelelően, akkor ellenőrizze, hogy az a televízió megfelelő Scart aljzatához van csatlakoztatva, a Scart kábel “teljes funkció” típusú és a készülék Q-Link, NEXTVIEWLINK vagy hasonló technológiákkal kompatibilis.

További részletekröl kérdezze a forgalmazóját.

- A Q-Linkröl és a berendezések csatlakoztatásáról további információért lásd a 9. és 25. oldalt.

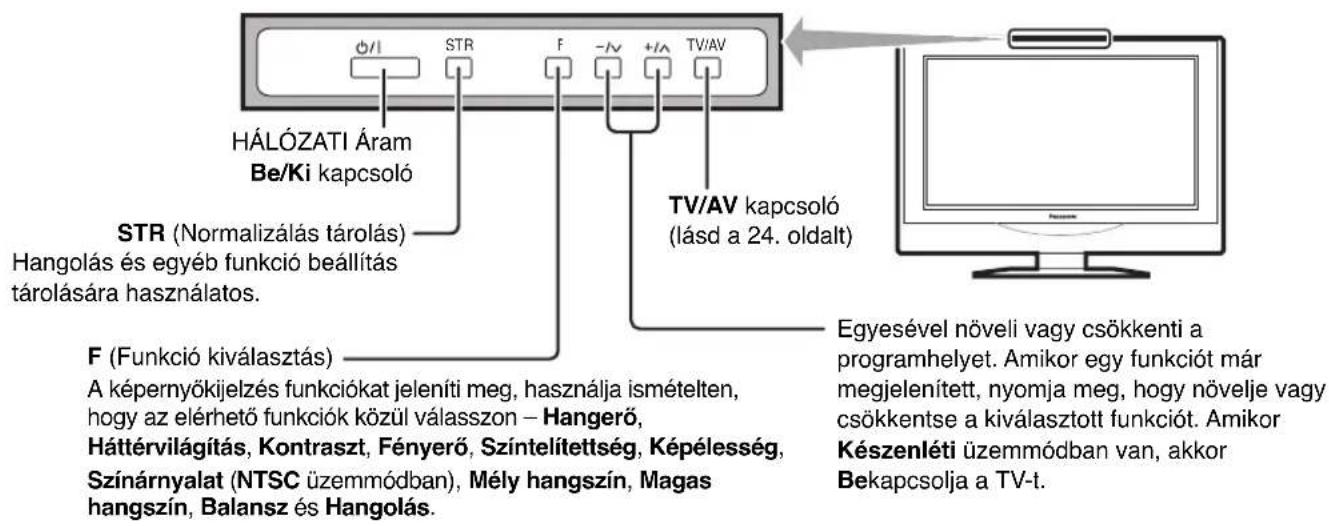

Az alapvető kezelőszervek: előlap és távvezérlő

A képernyőkijelzés használata

Ezen a TV-n sok szolgáltatás megjeleníthető a képernyőkijelzés menürendszeren keresztül. Használja a távvezérlőt az alább ábrázolt módon, hogy megjelenítse és kívánsága szerint igazítsa a szolgáltatásokat.

A PICTURE, a SOUND és a SET UP gombok a főmenük megnyitására használatosak, és arra is, hogy visszatérjen az előző menübe.

A fel és le kurzor gombok a menü kurzor fel és le mozgatására használatosak.

A bal és jobb kurzor gombok a menük megjelenítésére használatosak, a szinteket igazítják, vagy hogy kiválasszanak az opciók köréből.

Az STR gomb számos szolgáltatásnál arra használatos, hogy az igazítások, vagy opciók beállítása után tárolja a beállításokat.

A TV/AV gomb arra használatos, hogy kilépjen a menürendszerböl és visszatérjen a normál tévénézés képernyőre.

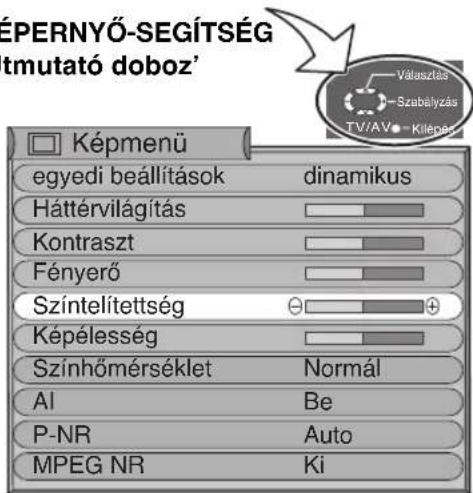

Egy képernyő segítségdoboz megjelenik, valahányszor egy menüt megjelenít a TV-n. Ez a segítségdoboz jelzi, hogy a távvezérlön mely billentyük használatosak arra, hogy navigáljon a megjelenített menüben, a gomb funkciók leírását lásd fent.

Megjegyzés:

A segítségdoboz terjedelmi korlátok miatt nincs ábrázolva a menüképeken e kezelési útmutatóban.

KÉPERNYŐ-SEGÍTSÉG 'Útmutató doboz'

Q-Link

A Q-Link lehetővé teszi, hogy a televízió kommunikáljon a kompatibilis videomagnóval vagy DVD felvevővel.

Hogy a Q-Link kommunikáció működjön, a TV "Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic" vagy "SMARTLINK" emblémával ellátott felvevő készülékhez "teljes huzalozású" Scart kábel segítségével kell csatlakoztatni a televízió AV1/AV2 aljzata és a videomagnóján vagy DVD felvevőjén lévő megfelelő aljzat között.

A felvevő készüléken lévő megfelelő Scart aljzat csatlakoztatáshoz lapozza fel a készülék kezelési útmutató kézikönyvét.

Amikor "NEXTVIEWLINK" készüléket használ, akkor a lehetséges főbb szolgáltatások a következők:

Elöre beállítás letöltése

Ez lehetővé teszi, hogy a program sorrendet letöltse a TV-ről a felvevő készülékre, segítségével biztosítva azt, hogy a megfelelő felvételeket készítse el. Különféle módjai vannak, hogy ezt az eljárást végrehajtsa:

1. Üzembe helyezés közben úgy, ahogy az 5.- 6. oldalon kezdődő "Gyors Használatbavételi Segédlet" rész magyarázza.

2. Amikor az ATP-t a Hangolás menüböl indítja el, lásd a 13. oldalt.

3. Az előre beállítás letöltése a felvevő készülékröl indult el, lapozza fel a készülék kezelési útmutató kézikönyvét.

Fontos megjegyzés:

Nem mindegyik felvevő készülék támogatja az adatkommunikációs rendszer e típusát. Némelyik bizonyos szolgáltatásokat támogathat, de másokat nem. Lapozza fel a felvevő készülék kezelési útmutató kézikönyvét.

Ha a Q-Link nem működik, akkor először ellenőrizze azt, hogy a Scart kábel típusa "teljes huzalozású"-e. További részletekről kérdezze a forgalmazóját.

Amit lát, azt veszi fel (KÖZVETLEN TV FELVÉTEL)

Ez lehetővé teszi a televízión aktuálisan nézett program azonnali felvételét a Scart aljzatra csatlakoztatott felvevő készülékkel, amely a "Q-Link" segítségével választható ki (lásd a 12. oldalt).

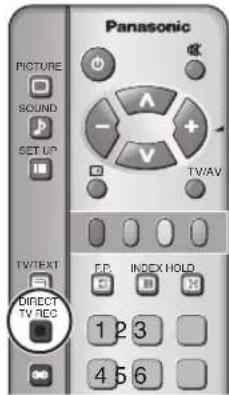

Nyomja meg a DIRECT TV REC gombot a távvezérlön.

Ha a Készenléti üzemmódban lévő felvevő készülékbe felvételre alkalmas adathordozó van behelyezve, akkor az automatikusan bekapcsol, amikor megnyomja a DIRECT TV REC gombot.

Ha "Q-Link" készülék van csatlakoztatva, akkor egy üzenet jelenik meg a TV képernyön, jelezve, hogy éppen mit vesz fel, vagy hogy azt nem lehet felvenni. Bizonyos "Q-Link" kompatibilis készülékek csak akkor jelenítik meg az üzenetet, amikor a videomagnó programhelyen (0-áson) vagy AV üzemmódban van. Lapozza fel a készülék kezelési útmutató kézikönyvét.

Felvétel folyamatban

A felvevő készülék a saját tunerjéről érkező programjelet veszi fel. Ha kívánja, kikapcsolhatja a TV-t és hagyhatja a készüléket a szokásos módon felvenni.

Nem vesz fel - Ellenőrizze a szalagot vagy lemezt

A szalag vagy lemez lehet hogy "írásvédett", hiányzik vagy sérült. Előfordulhat, hogy a készülék már éppen felvesz. Lapozza fel a készülék kezelési útmutató kézikönyvét.

Továbbá, amikor "Q-Link" készüléket használ, akkor a lehetséges főbb szolgáltatások a következők:

A következő szolgáltatások csak a "Q-Link" segítségével kiválasztott Scart aljzathoz (lásd a 12. oldalt) csatlakoztatott készülékről érhetőek el.

TV/Felvevő készülék automatikus bekapcsolás

Ha előre felvett médiát helyez be a felvevő készülékbe és a Lejátszás gombot megnyomja mialatt a TV "Készenlétí" üzemmódban van, akkor a TV automatikusan bekapcsol és kiválasztja a megfelelő AV bemenetet azért, hogy megnézhesse a tartalmát.

Felvevő készülék automatikus készenlétbe kapcsolás

Amikor a TV "Készenléti" üzemmódba van kapcsolva, akkor a felvevő készülék is "Készenléti" üzemmódba kapcsol, ha nincs behelyezve adathordozó, vagy ha van behelyezve adathordozó és a készülék "Gyors visszacsévélés" vagy "Állj" üzemmódban van. Ha a videomagnó visszacsévéli a szalagot, akkor addig nem kapcsol "Készenléti" üzemmódba, amíg visszacsévélést be nem fejezte.

Felvevő készülék Képnézet Be

Ha a TV Készenléti üzemmódban van és a felvevő készülék egy menüt küld, hogy az megjelenjen a TV képernyön (pl. Fömenü), a TV automatikusan bekapcsol, és a menü megjelenik.

Bizonyos más készülékek is támogathatják ezt a szolgáltatást. Lapozza fel a készülék kezelési útmutató kézikönyvét.

Ez a TV egyéb olyan felvevő készülékekkel is kommunikál, amelyek a következő emblémákat hordozzák:

• "DATA LOGIC" (a Metz Corporation védjegye)
- "Easy Link" (a Philips Corporation védjegye)
• "Megalogic" (a Grundig Corporation védjegye)
- "SMARTLINK" (a Sony Corporation védjegye)

Fontos megjegyzés:

Ezek a felvevő készülékek támogathatják a fenti funkciók némelyikét vagy mindegyikét. Lapozza fel a készülék kezelési útmutató kézikönyvét.

Nem mindegyik felvevő készülék támogatja az adatkommunikációs rendszer e típusát. Némelyik bizonyos szolgáltatásokat támogathat, de másokat nem. Lapozza fel a felvevő készülék kezelési útmutató kézikönyvét. Némelyik szolgáltatás csak a "Q-Link" segítségével kiválasztott Scart aljzathoz (lásd a 12. oldalt) csatlakoztatott készülékről érhető el.

Ha a Q-Link nem működik, akkor először ellenőrizze azt, hogy a Scart kábel típusa "teljes huzalozású"-e. További részletekröl kérdezze a forgalmazóját.

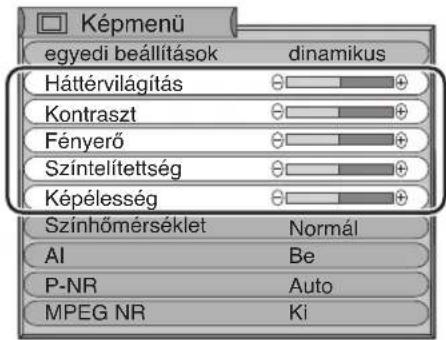

Nyomja meg a PICTURE menü gombot.

Lépjen a kiválasztott menü opcióra.

Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt.

Bármikor nyomja meg a TV/AV gombot, hogy visszamenjen a TV nézéshez.

Egyedi beállítások

Az Egyedi beállítások menü lehetővé teszi, hogy három különböző képernyő beálltás közül válasszon – Dinamikus, Normál és Házi-mozi.

Valamennyi Egyedi beállítások üzemmódban a Háttérvilágítás, Kontraszt, Fényerő, Színárnyalat (csak NTSC üzemmódban), Színtelítettség, Képélesség, Színhőmérséklet, AI, P-NR és az MPEG NR igazítható és eltárolható, hogy megfeleljenek az egyéni tévénézési igényeknek (például, különböző beállításokat igényelhet a sport, filmek, hírek stb. nézése).

Az Egyedi beállítások minden egyes jelforráshoz maximálisan három különálló beállítást nyújt: RF, AV1, AV2 és AV3. A módosításokat automatikusan tárolja.

A bejövő kép vizsgálásával és feldolgozásával mind a három üzemmód jellegzetességét automatikusan kiemeli.

Háttérvilágítás Kontraszt Fényerő Színtelítettség Képélesség

Növelje vagy csökkentse ezen opciók szintjeit a személyes tetszésének megfelelően.

Színárnyalat

NTSC jelforráshoz csatlakoztatott TV-nél a kép színárnyalata az ízlésének megfelelően igazítható.

Színhőmérséklet

Lehetővé teszi, hogy a kép teljes színárnyalatát beállítsa. Válasszon a Hideg, Normál és a Meleg közül.

AI

Automatikusan megvizsgálja a bejövő képet és feldolgozza azt, hogy tökéletesített kontrasztot és optimális mélységélességet adjon.

P-NR

Automatikusan csökkenti a nem kívánt képzajt.

MPEG NR

Csökkenti az MPEG zajt.

Ez a funkció a digitális tömb zaj csökkentésében hatékony, amikor DVD-t, VCD-t vagy digitális sugárzást néz. A hatás a jelenet és a kép alapján módosul.

Megjegyzés:

MPEG Képjel tömörítési technológia, amit a DVD, VCD vagy digitális sugárzásnál alkalmaznak.

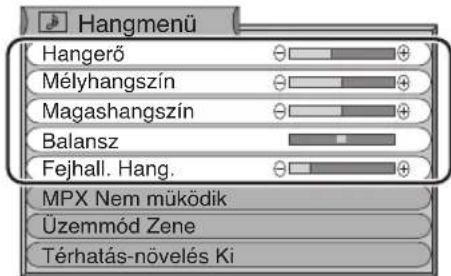

Nyomja meg a SOUND menü gombot.

Lépjen a kiválasztott menü opcióra.

Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt.

Bármikor nyomja meg a TV/AV gombot, hogy visszamenjen a TV nézéshez.

A szolgáltatás igazítását követően az STR gomb megnyomása a beállítást alapértelmezettként tárolja (a gyári beállítás helyébe lép).

SOUND

Hangerő A teljes kimeneti hangerőt állíthatja vele.

Mély hangszín Növelje vagy csökkentse a szintet, hogy erősítse vagy teljesen levegye az alacsonyabb, mélyebb hangokat.

Magas hangszín Növelje vagy csökkentse a szintet, hogy erősítse vagy teljesen levegye az élesebb, magasabb hangokat.

Balansz A bal és jobb hangszóró közötti hangszintek a hallgatási helyzetnek megfelelően igazíthatóak.

Fejhall. Hang. A TV hangszóróktól függetlenül igazíthatóak, hogy mindenki a számára kellemes hangerővel élvezhesse annak hallgatását.

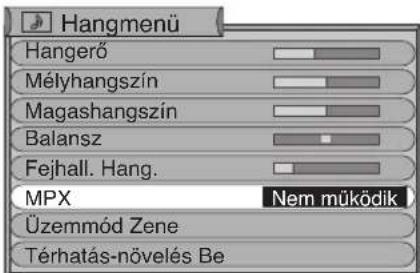

MPX Általában állítsa Sztereó-ra, hogy a legjobb hangvisszaadást nyújtsa, de ha a vétel leromlott vagy a szolgáltatás nem elérhető, akkor kapcsolja Monó-ra. A Monó (M1) és (M2) is kiválasztható, ha monó jelet sugároznak.

Üzemmód A hangminőség javítható, amikor zenés jelenetet vagy drámát néz, a megfelelő Zene vagy Beszéd üzemmód kiválasztásával.

Térhatás-növelés Hogy koncertterem hatást élvezzen, kapcsolja a Térhatás-növelést Be.

Lehetősége van arra is, hogy az Térhatás-növelés gomb megnyomásával kapcsolja.

A Térhatás-növelés hang hatásai lenyűgözők.

Teljesen körülöleli a hang, mintha koncertteremben vagy moziban lenne.

Térhatás-növelés hatás külső Térhatás-növelés hangszórók nélkül is nyerhető.

Nyomja meg a SET UP menü gombot.

Lépjen a kiválasztott menü opcióra.

Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt.

Bármikor nyomja meg a TV/AV gombot, hogy visszamenjen a TV nézéshez.

Q-Link	Lehetővé teszi, hogy kiválassza melyik AV aljzat legyen e TV és egy kompatibilis felvevő készülék közti adat kommunikációra használva. Válasszon a KI, AV1 és AV2 közül. Lásd a 9. oldalt.
AV1/AV2-es kimenet	A Q-Link opcióban kiválasztott Scart aljzatra küldendő jelek kiválasztási lehetőségét nyújtja. Választhat az aktuálisTVprogramhely, azAV1/AV2/AV3-ra belépő jelek vagy aMonitor-a képernyőn megjelenített kép- közül.
Teletext	Lehetővé teszi, hogy aTOPvagy aListaüzemmód között válasszon. Lásd a 21. oldalt.
Kikapcs. Időzítő	Kikapcsolja a TV-t egy előre beállított időn belül, amelyet 0 és 90 perc között 15 perces időlépésekkel választhat ki.
Fésűs szűrő	Véletlenül, mialatt álló vagy lassított mozgású képeket néz, színminták lehetnek láthatóak. Állítsa a Fésűs szűrőtBe-re, hogy élesebb és pontosabb színeket jelenítsen meg.
Text-nyelv	Válassza ki a karakterkészletet, hogy az összes szükséges karakter elérhető legyen a szöveghez a teletext oldalakon (pl.: cirill karakterek stb.).Üzemmód nyelvekNyugat:angol, francia, német, görög, olasz, spanyol, svéd, törökKelet1:cseh, angol, észt, lett, román, orosz, ukránKelet2:cseh, angol, német, magyar, lett, lengyel, román
Hangolás	Sok egyéb szolgáltatást jelenít meg, beleértve aProgram szerk.-et és azATP-t. Lásd a 14. – 16. oldalt.
OSD-nyelv	Amikor először helyezi üzembe a TV-t, akkor a képernyőkijelzés-nyelv az országának megfelelően van beállítva. AzOSD-nyelvlehetővé teszi, hogy módosítsa a képernyőkijelzéshez használt nyelvet.
Színrendszer	AVüzemmód közben, megjeleníti a Színrendszert. Lásd a 13. oldalt.
Hangerő	AVüzemmód közben, megjeleníti a Hangerőt. Valamennyi AV üzemmód hangerő szintjét igazíthatja. A hangerő szintet megjegyzi.

Q-Link	AV2
AV1-es kimenet	TV
AV2-es kimenet	TV
Teletext	TOP
Kikapcs. Időzítő	Ki
Fésüsszűrő	Be
Text-nyelv	Nyugat
Hangolás
OSD-nyelv

Beállítás
Q-Link	AV2
AV1-es kimenet	TV
AV2-es kimenet	TV
Teletext	TOP
Kikapcs. Időzítő	Ki
Fésüsszűrő	Be
Text-nyelv	Nyugat
Hangolás
OSD-nyelv

Beállítás
Q-Link	AV2
AV1-es kimenet	TV
AV2-es kimenet	TV
Teletext	TOP
Kikapcs. Időzítő	Ki
Színrendszer	Auto
Hangerő
Fésüsszűrő	Be
Text-nyelv	Nyugat
OSD-nyelv

Hangolás – Áttekintés

Nyomja meg a SET UP menü gombot.

Lépjen a Hangolás opcióra.

Jelenítse meg a Hangolás-t.

Lépjen a kiválasztott menü opcióra.

Igazítsa a kiválasztott opciót, vagy jelenítse meg a kiválasztott menüt.

Bármikor nyomja meg a TV/AV gombot, hogy visszamenjen a TV nézéshez.

Bizonyos szolgáltatás igazítását követően az STR gomb megnyomása a beállítást alapértelmezettként tárolja (a gyári beállítás helyébe lép).

Program szerk.	Jelenítse meg, hogy testre szabhassa a program beállításait (pl.: programhely hozzáadás vagy törlés). Lásd a 14. oldalt.
ATP	Lehetővé teszi, hogy automatikusan újrahangolja a TV-t. Hasznos, ha költözik és újra kívánja hangolni a TV-jét a helyi adókra. Lásd a 16. oldalt.
Kézi hangolás	Lehetővé teszi, hogy egyéni programhelyeket kézzel hangoljon be. Lásd a 17. oldalt.
Finom hangolás	Használja arra, hogy kis igazításokat végezzen egyéni adókon (hasznos például, amikor az időjárási körülmények befolyásolják egy program vételi minőségét).
Színrendszer	Lehetővé teszi, hogy kiválassza a helyes sugárzási szabványt a sugárzott jel vételéhez.
Hangerő	Lehetővé teszi, hogy az adók egyéni hangerő szintjét igazítsa. Akkor használja ezt a szolgáltatást, ha a hangerő szint jelentősen eltér az adók között. Egy adó saját hangerejének igazítása, hogy szintbe kerüljön a többi adóéval, azt jelenti, hogy elkerülheti azt, hogy valahányszor csatornát vált igazítania kelljen a hangerőn.
Dekóder (AV1/AV2)	Ez az opció akkor használatos, amikor az AV1/AV2-n keresztül egy deköder van csatlakoztatva. Tárolja a beállítást Be-kapcsolva azért, hogy mindig, amikor ezt a programhelyet választja ki, akkor a TV szoftver a deködolt információ kezelésére legyen állítva (ez akkor fontos, ha a deköder egysége az AV1/AV2-re egy Q-Link készüléken keresztül van csatlakoztatva).

Hangolás – Program szerkesztés

Nyomja meg a SET UP menü gombot.

Lépjen a Hangolás opcióra.

Jelenítse meg a Hangolás-t.

Lépjen a Program szerk. opcióra.

Jelenítse meg a Program szerk.-et.

Lépjen a kiválasztott programhelyre (pl.: Prog. 3).

Végezze el az igényelt módosítást, pl.: program csatorna mozgatást (lásd alább az ide vonatkozó műveletet).

Bármikor nyomja meg a TV/AV gombot, hogy visszamenjen a TV nézéshez.

Bizonyos szolgáltatás igazítását követően az STR gomb megnyomása az elvégzett módosítást tárolja.

Program csatorna hozzáadás/törlés

Győződjön meg arról, hogy a kurzor a Prog. oszlopban van.

Nyomja meg a zöld gombot, hogy hozzáadjon egy program csatornát a programhelyhez, vagy a piros gombot, hogy töröljön egyet.

Nyomja meg ugyanazt a gombot ismét, hogy megerősítse a döntését.

Program csatorna mozgatás

Győződjön meg arról, hogy a kurzor a Prog. oszlopban van.

Nyomja meg a sárga gombot.

Válassza ki a program csatorna új pozícióját.

Nyomja meg a sárga képernyőválasztó billentyűt ismét, hogy megerősítse a döntését.

Program csatorna hangolás

Lépjen a Csat. oszlopra.

Növelje vagy csökkentse a program csatorna számot (látni fogja, hogy a TV újrahangol az új számra, amint módosítja azt), vagy használja a C gombot a Közvetlen Csatorna Megjelenítéshez (lásd a 7. oldalt).

Nyomja meg az STR-t, hogy tárolja ezt a módosítást.

Hangolás – Program szerkesztés

Program csatorna átnevezése

Lépjen a Név oszlopra.

Válassza ki az új karaktert. A képernyő alján a doboz az aktuálisan kiválasztott karaktert jeleníti meg.

Lépjen a következő karakter helyre.

Addig folytassa, amíg be nem fejezte az átnevezést.

Nyomja meg az STR-t, hogy tárolja az új nevet.

Program csatorna letiltás

Esetleg szeretne letiltani egy csatornát, hogy meggátolja annak megjelenését

Lépjen a Letiltás oszlopra.

Válasszon a Letiltás Be vagy a Letiltás Ki közül

Nyomja meg az STR-t, hogy tárolja az új beállítást.

Megjegyzés:

Amikor egy programhely le van tiltva, akkor Közvetlen Csatorna Megjelenítés a C és a numerikus gombok segítségével a távvezérlön nem érhető el.

A hangrendszer módosítása egy csatornánál

Módosíthat egy program csatornához használt hangrendszert.

Lépjen a Rendsz. oszlopra.

Válassza ki a megfelelő hangrendszert:

Nyomja meg az STR-t, hogy tárolja az új beállítást.

Program információ másolás felvevő készülékre

Átmásolhatja a program információt az AV1/AV2-re csatlakoztatott kompatibilis felvevő készülékre (csatlakoztatási információért lásd a 25. oldalt).

Nyomja meg a kék gombot.

A program adatot most átküldi a felvevő készülék(ek)re. Ez néhány másodpercbe telhet a tárolt adók számától függően. Ha a "Szolgáltatás nem elérhető" üzenet megjelenik a képernyőn, akkor a televízió nem képes elküldeni a program információt a felvevő készülék(ek)re. További információért lásd a készülék kezelési útmutatóját.

Megjegyzés:

Ez nem elérhető, amikor a Q-Linket Ki-kapcsolja a Beállítás menüben.

LETÖLTÉS FOLYAMATBAN

KÉRJÜKVÉRJON

Prog : 63

Nem távvezérelhető

Hangolás – Automatikus hangolás (ATP)

Az ATP automatikusan újrahangolja a TV-jét. Ez a szolgáltatás hasznos, ha például költözik, és újra kívánja hangolni a TV-jét, hogy nézhesse a helyi adókat.

Nyomja meg a SET UP menü gombot.

Lépjen a Hangolás opcióra.

Jelenítse meg a Hangolás-t.

Lépjen az ATP-re.

Jelenítse meg az ATP-t.

Nyomja meg, hogy megerősítse az elindítást.

Válassza ki az országát.

Megjegyzés:

Ha továbbhalad a következő lépéssel, akkor az összes hangolási adatot törli (a TV-je memóriájában tárolt összes adót és a programhelyeiket kitörli azért, hogy az új beállításokat tárolhassa).

Ha ez után a pont után és mielött az ATP befejeződik kilép a műveletből, akkor nem tárol semmilyen adó információt. Indítsa újra és fejezze be az ATP műveletet azért, hogy a TV-t újrahangolja.

Nyomja meg, hogy elindítsa az ATP-t.

A TV megkeresi, meghatározza, tárolja és végül sorba rendezi a helyi adóit.

Ha kompatibilis felvevő készülék az AV1/AV2-n keresztül van csatlakoztatva, akkor a program adatot a Q-Linken keresztül küldi a készülékhez (lásd a 9. oldalt).

Ha egyszer ezt az eljárást befejezte, akkor a TV megjeleníti az 1. progaramhelyre tárolt programot.

Bármikor nyomia meg a TV/AV gombot, hogy visszamenjen a TV nézéshez. (kérjük olvassa el a Megjegyzést a fenti műveletben).

SET UP

FIGYELMEZTETÉS

Törli az összes hangolási adatot

TV/AV

Hangolás – Kézi hangolás

Lehetősége van arra, hogy újrahangoljon egyéni programhelyeket:

Nyomja meg a SET UP menü gombot.

Lépjen a Hangolás opcióra.

Jelenítse meg a Hangolás-t.

Lépjen a Kézi hangolás-ra.

Jelenítse meg a Kézi hangolás-t.

Válassza ki a programhelyet, hogy behangolja.

Nyomja meg ismételten addig, amíg a keresett adót megtalálja.

Amikor a kívánt adót megtalálta, nyomja meg az STR-t, hogy tárolja. A programhely villog.

Bármikor nyomja meg a TV/AV gombot, hogy visszamenjen a TV nézéshez.

Megjegyzés:

Amikor videó és audió bemeneti/kimeneti csatlakozók nélküli videomagnót használ, akkor a videomagnó kezelési útmutatójában mutatottnak megfelelően csatlakoztassa az antenna kábelt és állítsa a kijelölt csatornát a "0" program sorszámra. Ebben az esetben hajtsa végre a kézi hangolást a színrendszer előre beállítása után.

Továbbá több-normás videomagnóban még kényelmesebb úgy, hogy a kijelölt csatornát több program sorszámra állítja be.

Kézi hangolás (az előlapon keresztül)

Lehetősége van arra is, hogy a vezérlőpanel gombokat használja az LCD TV-je tetején, hogy behangolja az egyéni programhelyeket:

Képméretarány beállítás

A Szélesképernyőjú TV lehetővé teszi, hogy a képet annak optimális méretében és arányában élvezze, beleértve a szélesképernyőjú “mozi formátumú” képeket.

Nyomja meg az ASPECT gombot ismételten, hogy végig léptesse a hét képméretarány opciót: Panasonic Auto, 16:9, 14:9, Valós, 4:3, Zoom1 és Zoom2.

VAGY

Nyomja meg az ASPECT gombot, majd a Piros vagy Zöld gombot, hogy tetszőleges irányba végig léptesse a hét képméretarány opciót.

Panasonic Auto

A Panasonic Auto meghatározza a használandó legjobb képméretarányt, hogy betöltse a képernyőjét. Ezt egy négy lépéses eljárás használatával teszi, hogy meghatározza az éppen nézett kép szélesképernyőjű kép-e.

Ha a Panasonic Auto szélesképernyő jelet észlel, akkor a megfelelő szélesképernyő üzemmódra kapcsol. Ha a Panasonic Auto nem észlel szélesképernyő jelet, akkor ez a fejlett TV készülék javítja a képet az optimális tévénézés élvezete érdekében.

A képernyőn látható szöveg jelzi, hogy a Panasonic Auto hogyan határozza meg, melyik méretarányt használja:

"WIDE" megjelenik a képernyő bal felső részén, ha szélesképernyő azonosító jelet (WSS) észlelt vagy az egyik Scart aljzaton keresztül észlelt jelet.

A Panasonic Auto a megfelelő szélesképernyő arányra kapcsol.

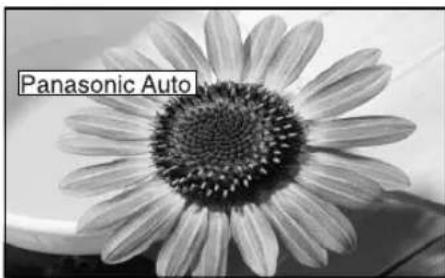

"Panasonic Auto" megjelenik a képernyő bal felső részén, ha a kép felett és alatt fekete sávokat észlel.

Panasonic Auto kiválasztja a legjobb méretarányt és megnöveli a képet, hogy betöltse a képernyőt. Ez az eljárás több percbe telhet a kép sötétségétől függően.

Lehet, hogy inkább kézzel választ ki egyet a többi elérhető képméretarány opció közül, hogy nézze a képet.

Megjegyzések:

• Ha a Panasonic Auto üzemmódban probléma lép fel a képernyő megjelenítési méretében, amikor szélesképernyő formátumú felvételeket játszik le a videomagnójáról, akkor lehet, hogy a videomagnójának a sávkövetés vezérlése igazítást kíván (a videomagnója kezelési útmutatója tartalmazza az igazítás részleteit).
• A különböző filmek és programok szélesképernyő képméretarányai eltérhetnek.
  Ha ezek szélesebbek mint a szabványos 16:9 méretarányú kép, akkor fekete sáv látható a képernyő tetején és alján.

"WIDE" megjelenik a képernyő bal felső részén, a Panasonic Auto a megfelelő 16:9 vagy 14:9 szélesképernyő arányra kapcsol.

A "Panasonic Auto" megjelenik a képernyő bal felső részén. Kiválasztja a legjobb méretarányt és megnöveli a képet, hogy betöltse a képernyőt.

Nyomja meg az ASPECT gombot, majd a Piros vagy Zöld gombot, hogy tetszőleges irányba végig léptesse a hét képméretarány opciót.

Képméretarány beállítás

16:9

16:9 valódi 16:9-es (nyújtott), képméretarány torzítás nélküli képet jelenít meg.

14:9

14:9 14:9-es képet jelenít meg, annak bármilyen nyújtás nélküli, szabványos 14:9-es méretén. Fekete sávok láthatók a kép bal és jobb oldalán.

Valós

Akkor használja ezt az üzemmódot, amikor egy 4:3-as képet növelni kíván, hogy betöltse a teljes képernyőt (inkább mint, hogy a nézett program képének bal és jobb oldalán fekete sávok legyenek).

A 4:3 képet vízszintesen kinyújtja azért, hogy a kép betöltse a képernyőt, ezt oly módon teszi, hogy a nyújtás csak a képernyő bal és jobb szélén szembetűnő.

4:3

4:3 4:3-as képet jelenít meg, annak képméretarány torzítás nélküli szabványos 4:3-as méretén.

Zoom1

Zoom1 16:9-es levélszekrény vagy 4:3-as, képméretarány torzítás nélküli képet jelenít meg.

Zoom2

Zoom2 16:9-es nyújtott levélszekrény, képméretarány torzítás nélküli képet jelenít meg teljes képernyőn.

Videomagnó/DVD működtetés

A távvezérlő alkalmas arra, hogy a kiválasztott Panasonic videomagnók és DVD (Digital Versatile Disc) eszközök bizonyos funkcióit működtesse. Néhány videomagnó és DVD eszközöknek különböző funkciói vannak, azért hogy meggyőződjön a kompatibilitásról; kérjük, hogy lapozza fel az eszköz kezelési útmutatóját vagy kérjen felvilágosítást a forgalmazójától.

	KészenlétNyomja meg, hogy a videomagnót, DVD vagy a DVD felvevőt készenléti üzemmódba kapcsolja.Nyomja meg ismét, hogy visszakapcsolja.
	VCR/DVD kapcsolóEzzel a kapcsolóval választhatja ki, hogy a kezelőszervek a DVD eszközt, vagy a videomagnóját (VCR) működtessék.
	LejátszásNyomja meg, hogy lejátsszon egy szalagot vagy DVD-t.
	ÁlljNyomja meg, hogy megállítson egy szalagot vagy DVD-t.
	Ugrás/Gyors előrecsévélés/Gyorsított képVideomagnó: Nyomja meg, hogy gyorsan előrecsévélje a szalagot. Lejátszás üzemmódban nyomja meg, hogy gyorsan előrehaladva nézze a képet (Gyorsított kép).DVD: Nyomja meg egyszer, hogy átugorjon a következő műsorszámra.
[8DTD]	Ugrás/Gyors visszacsévélés/Kép visszafeléVideomagnó: Nyomja meg, hogy gyorsan visszacsévélje a szalagot. Lejátszás üzemmódban nyomja meg, hogy gyorsan visszahaladva nézze a képet (Kép visszafelé).DVD: Nyomja meg egyszer, hogy visszaugorjon az előző műsorszámra.
	Szünet/ÁllóképHa megnyomja lejátszás üzemmódban, a mozgóképet megállítja. Nyomja meg ismét, ha folytatni kívánja a lejátszást.
PROGRAMME	Program Le/FelNyomja meg, hogy eggyel le-, vagy felléptesse az aktuális programhelyet.
[0350]	FelvételNyomja meg ezt a gombot, hogy elindítsa a felvételt.

Teletext működtetés

• A Teletext szolgáltatás a műsorszóró vállalatoktól függően változhat, és csak akkor érhető el, ha a kiválasztott csatorna sugároz Teletextet.
• A Picture gomb megnyomása mialatt Teletextet működtet, megjeleníti a háttérvilágítás funkciót egy fehér sávval és a kontraszt funkciót egy ciánkék sávval, nyomja meg az - + -t, hogy igény szerint megváltoztassa a beállítást.
• A Setup gomb megnyomása mialatt Teletextet működtet, megjeleníti a különleges funkciót a képernyő alján.
• A Sound gomb megnyomása mialatt Teletextet működtet, megjeleníti a hangerő funkciót egy zöld sávval, nyomja meg az -t, hogy igény szerint megváltoztassa a beállítást.

Mi a Lista üzemmód?

Lista üzemmódban négy különböző színű oldalszám helyezkedik el a képernyő alján. E számok közül mindegyik megváltoztatható és eltárolható a TV memóriájában.

Mi a TOP?

TOP üzemmódban négy különböző színű téma helyezkedik el a kijelző alján. Hogy több információt jelenítsen meg e témák egyikéről, nyomja meg a megfelelő színű gombot. Ez a lehetőség módot nyújt arra, hogy gyorsan megjelenítse a bemutatott témákkal kapcsolatos információt.

Megjegyzés:

Ha a Teletextet használva van, akkor a képméretarány 16:9-re van állítva.

T		TV/Teletext üzemmódNyomja meg a TV/TEXT gombot, hogy kapcsoljon az aktuális program és a teletext között.
		Oldal kiválasztásAz oldalak két módon választhatók ki :a. Nyomja meg a Fel / Le gombokat, hogy növelje vagy csökkentse az oldalszámot eggyel.b. Az oldalszám beírásával, a távvezérlön a 0 – 9 segítségével.
	[BKWT]	Teljes/Felső/AlsóNyomja meg a SET UPGombot, hogy megjelenítse a különleges funkciókat, ezt követően a Zöldgombot. Nyomja meg a Zöldgombot ismét, hogy megnövelje az ALSÓ-t félig.Nyomja meg ismét, hogy visszatérjen a normal (TELJES) méretre.
		FelfedNyomja meg a SET UPGombot, hogy megjelenítse a különleges funkciókat, ezt követően a Pirosgombot, hogy felfedje a rejtett szavakat pl.: kvíz oldal válaszok.Nyomja meg ismét, hogy elrejtse.
		Piros/Zöld/Sárga/Kék gombTOP üzemmódban ezek a különböző színű témáknak felelnek meg.Lista üzemmódban a különböző színű oldalszámoknak felelnek meg.
		Lista tárolásLista üzemmódban a négy különböző színű oldalszám megváltoztatható (csak az 1. – 25. programhelyeken).Hogy ezt tegye, nyomja meg a négy színes gomb egyikét, és írja be az új oldalszámot.Nyomja meg és tartsa az STR-t, az oldalszámok fehérre változnak, jelezve, hogy az oldal el van tárolva.
[WSYD]		HOLDHogy megfogja a Teletext oldalt, amikor többoldalas információt néz.Nyomja meg ismét, hogy visszatérjen az automatikus oldal frissítésre.

Teletext működtetés

Nincs lehetősége programhelyet váltani, ha Gyorshír, Frissítés vagy Szubkódolt oldal megjelenítést működtet.

	Kedvenc oldal (F.P.)Tárolja a kedvenc oldalt a memóriába az azonnali visszahívás érdekében. Ahhoz, hogy tároljon egy ilyen oldalt, a TV-nek Lista üzemmódban kell lennie, és a programhelynek 1. – 25. között kell lennie.Nyomja meg a Kék gombot, válassza ki az oldalszámot, majd nyomja meg és tartsa az STR gombot.Az oldalszám most tárolva van.Nyomja meg az F.P.-t, hogy visszahívja ezt az oldalt.
	Kijelző frissítésNyomja meg a SET UP gombot, hogy megjelenítse a különleges funkciókat, ezt követően a Sárga gombot, hogy nézze a TV képet, mialatt egy Teletext oldalt keres (ez nem szükséges kép és szöveg üzemmódban, mivel a kép megjelenik a képernyő bal oldalán). Amikor megtalálta, a képernyő bal tetején megmutatja az oldalszámot.Nyomja meg a Sárga gombot, hogy megnézze az oldalt.Nyomja meg a TV/TEXT-et ismét, hogy visszatérjen a normál TV működtetéshez.GyorshírekAmikor egy gyorshír oldalt választ ki, nyomja meg a SET UP-ot, a Sárgát, hogy nézze a TV képet. Amikor frissítést kapott, az oldalszámot megjeleníti a képernyőn.Nyomja meg a Sárga gombot, hogy megjelenítse a Gyorshíreket.Nyomja meg a TV/TEXT-et, hogy visszatérjen a normál TV működtetéshez.FrissítésNyomja meg a SET UP-ot,majd a Sárga gombot, hogy lássa a frissített információkat bizonyos oldalakon.Amikor frissítést kapott, akkor az oldalszám megjelenik a képernyő bal tetején.Nyomja meg a Sárga gombot, hogy megnézze az oldalt.Nyomja meg a TV/TEXT-et, hogy visszatérjen a normál TV működtetéshez.
	Alodalak megjelenítéseAmikor a Teletext információ meghalad egy oldalt, időbe telhet az aloldal automatikus váltása, hogy eljusson a keresett aloldalhoz. Amint eljut az egyes aloldalakhoz, azok aloldal sorszámát megjeleníti az oldal tetején azért, hogy esetleg kiválaszthassa azt; amint több aloldalt talált, az oldal tetején a kijelzés megváltozik, azért hogy mindig a legutóbb sugárzott aloldalak választékát nyújtsa.Teletext üzemmódban használja a következő eljárást, hogy megjelenítse az aloldalakat:Ha az aloldal, amelyet meg akart tekinteni még nem elérhető, akkor nyomja meg a SET UP gombot (hogy megjelenítse a különleges funkciókat,) ezt követően a Sárga gombot, hogy nézze a TV képet, mialatt arra vár, hogy több aloldalt megtaláljon. A megtalált aloldalakat a képernyő tetején keresztül jeleníti meg.
	Amikor elérhető az aloldal, amelyre vár, nyomja meg a Sárga gombot, hogy visszatérjen a Teletext oldalak nézéséhez, majd használja a bal és jobb kurzor gombot, hogy kiválassza az Önnek tetsző aloldalt.Megjegyzések:Ha nem akarja, hogy a négy színes különleges funkció billentyűt megjelenítse a TV képen, mialatt arra vár, hogy egy aloldalt megtaláljon, nyomja meg akár a PICTURE, a SOUND vagy a SET UP menű gombot, hogy letörölje a billentyűket a képernyőről.Nyomja meg a SET UP billentyűt még egyszer, hogy újra megjelenítse a billentyűket.Ha letörölte a különleges funkció billentyűket a képernyőről, és ezután a bal és jobb

Teletext működtetés

kurzor gombot használta, hogy kiválasszon egy aloldalt, mialatt még nézi a TV képet, akkor meg kell nyomni a SET UP gombot majd a Sárga gombot, hogy ismét megjelenítse a Teletext oldalt.

- Ha a lap teteje azt jelzi, hogy az aloldalakat éppen sugározzák, de a megjelenített kép egyáltalán nem változik, akkor az ‘aloldal sorszám’ azért van ott, hogy jelezze, az oldal tartalmát frissítette, de nincsenek aloldalak.

Ellenben, ha tudja melyik aloldalra tart igényt, nyomja meg a SET UP gombot, (hogy megjelenítse a különleges funkciókat,) ezt követően a Kék gombot; a T****-ot ott jeleníti meg, ahol általában az oldalszám található.

Írja be a kívánt alodal sorszámot, mielőtt a T**** eltűnik.

Például, hogy kiválassza a 6. oldalt, írja be 0, 0, 0 és 6-ot.

Nyomja meg a Sárga gombot, hogy nézze a TV képet, mialatt arra vár, hogy több aloldalt találjon. A megtalált aloldalakat a képernyő tetején keresztül jeleníti meg.

Amikor az oldal elérhető, nyomja meg a Sárga gombot, hogy megnézze az oldalt. Tekintet nélkül arra, hogy mennyi oldalt talált, a Sárga gomb megnyomása arra az oldalra viszi, amelyet keresett.

Nyomja meg a TV/TEXT-et, hogy visszatérjen a normál TV működtetéshez.

Index

Amikor TOP üzemmódban van

Nyomja meg az INDEX-et, hogy visszatérjen a fő indexoldalra.

Az információ továbbítás módjától függően előfordulhat, hogy ezt egynél többször kell megnyomni, hogy visszatérjen a fő indexoldalra.

Audió/Videó csatlakozások

Lehetősége van arra, hogy több fajta eszközt csatlakoztasson ehhez a TV-hez. A következő oldalak részletezik a külső eszközök csatlakoztatását a TV hátsó részéhez.

Amint az eszköz csatlakoztatta, alkalmazza a következő eljárást, hogy megnézze a bemenetet:

Nyomja meg a TV/AV menü gombot.

Nyomja meg a megfelelő képernyőválasztó billentyűt, hogy kiválassza a nézni kívánt AV forrást.

Piros: AV1 Scart aljzat

Zöld: AV2 Scart aljzat

Sárga: AV3/S

A képernyőválasztó jelek, amelyek megjelennek, néhány másodperc után törlődnek. Ha ki akar választani egy bemenetet, amikor a jelek nincsenek megjelenítve, akkor nyomja meg a TV/AV gombot még egyszer és a jelek újra megjelennek.

• Kiválaszthat egy AV forrást a TV/AV gomb segítségével is a vezérlőpanelen a TV-je tetején.
  Nyomja meg a TV/AV gombot ismételten addig, hogy elérje a nézni kívánt AV forrást.
• Amikor AV üzemmódban van, csak kevesebb opció érhető el a SOUND és SET UP menüben (pl.: a Beállítás menüben nincs Hangolás opció).

Fejhallgató / fülhallgató csatlakoztatása

Csatlakoztassa a fejhallgatót / fülhallgatót a következőképpen.

Megjegyzések:

• A fejhallgató hangerő szintje igazítható a "Fejhall. Hang." kiválasztásával a Hangmenüböl.
• Az ábrázolt kiegészítő eszköz és kábelek nem tartozékai a TV készüléknek.

Audió/Videó csatlakozások

A bemeneti csatlakozók illesztése

Megjegyzések:

• Az ábrázolt kiegészítő eszköz és kábelek nem tartozékai a TV készüléknek.
• Ne csatlakoztasson számítógépet TTL kimenettel (5V) ehhez a készülékhez.
  • A Scart aljzat huzalozási információját lásd a 27. oldalon.

Hibaelhárítás

Ha probléma van a TV-jével, kérjük, forduljon az alábbi táblázathoz, hogy meghatározza a jelenséget, majd végezze el a tanácsolt ellenőrzést. Ha ez nem oldja meg a problémát, kérjük, keresse fel a helyi Panasonic kereskedőt, a modellszámra és sorozatszámra hivatkozva (mindkettő a TV hátsó részén található).

Jelenségek			Ellenőrzések
Kép Hang
			Antenna helyzet, irány vagy csatlakozás
	Havas kép Zajos	hang
			Antenna helyzet, irány vagy csatlakozás
	Több kép Normál	hang
			Elektromos berendezésekAutók/MotorkerékpárokFénycsővekKapcsolja be a P-NR-t a Képmenüben, hogy csökkentse a képzajt.
	Interferencia Zajos	hang
			Hangerő szintA hangnémítás be van kapcsolva.
	Normál kép Nincs	hang
			A TV AV üzemmódba van állítva.Nincs bedugva a váltakozóáramú konnektorba.Nincs bekapcsolva.Kép/Hang kezelőszervek a legkisebb szintre vannak állítva.Ellenőrizze, hogy készenléti üzemmódban van-e.
	Nincs kép Nincs	hang
			A Színmélység kezelőszervek a legkisebb szintre vannak állítva.
	Nincs szín. Normál	hang
			Hangolja újra a csatorná(ka)t.
	Rossz vagy torz a kép.	Gyenge a hang vagy nincs.
			A hangvétel lehet, hogy meggyengült.Kapcsolja az MPX beállítást (Hangmenüt)ki, amíg a vétel nem javul.
	Normál kép	Gyenge a hang vagy nincs.
Előfcpöttyzöld képe			Ez a folyadékkristály panelek sajátossága, és ez nem probléma.A folyadékkristály panelt nagy precizitású technológiávalgyártották, kiváló képrészletezettséget nyújtva Önnek. Véletlenülmegjelenhet néhány nem-aktív pixel a képernyön rögzítettkék, zöld vagy piros pontként.Kérjük fogadja el azt, hogy ez nem befolyásolja az LCD-je teljesítményét.
		Normál Hang

Karbantartás

Hogy megtisztítsa e készüléket, törölje le puha, száraz ruhával.

Ha a felületek különösen szennyezettek, akkor használjon szappanos vizes oldatba vagy gyenge tisztítószeres oldatba mártott puha ruhát.

• Használjon szemüveg tisztítót, hogy eltávolítsa a makacs szennyeződéseket az LCD-ről.
• Soha ne használjon alkoholt, hígítót vagy benzint, hogy megtisztítsa ezt a készüléket.
• Mielött vegykezelt ruhát használ, figyelmesen olvassa el a ruhához adott útmutatót.
• Ne törölje le az LCD-t vízzel.

Semleges tisztítószer

Törölje le a dobozt száraz ruhával.

Ha a borítás erősen szennyeződött, törölje le vízzel higított konyhai mosogatószerbe (semleges) mártott, jól kicsavart, puha ruhával.

VIGYÁZAT:

Ha víz vagy hasonló anyagok jutnak a monitor belsejébe a folyadékkristály panel felületén keresztül, akkor az hibás működést okozhat.

Scart és S-videó aljzat információ

AV1 Scart aljzat (RGB, VIDEÓ, Q-Link)

Az AV1-hez többek között RGB (Piros/Zöld/Kék) jel is használható bemenetként.

AV2 Scart aljzat (VIDEÓ, S-VIDEÓ, Q-Link)

AV2 - a 15. és 20. pólus az AV2 S-VHS/VIDEÓ kapcsolástól függ.

AV3 S-videoó 4 pólusú aljzat

Műszaki adatok

Hálózati tápfeszültség 100		-240 V váltakozó 50/60 Hz
Teljesítményfelvétel Átlagos használat: 67 WKészenléti állapot: 1,8 WTV készülék 15 V egyen, max. 3,8 A
LCD		22 hüvelykes (558 mm)16:9 méretarányú LCD pane
Képernyő méret 486,8 mm (Szé) × 273,6 mm (Ma)
Hang
Hangszóró		4 cm, 2 db, 16
Hang kimenet		11,0 W (3,0 W + 3,0 W + 5,0 W (Kisfrekvenciás hangszóró)), 10 % Teljes harmonikus torzítás
Fejhallgató M3 (3,5 mm) 1 db jack
Vételi rendszerek/Hullámsáv név		PAL B, G, H, SECAM B, G SECAM L/L'VHF E2 - E12 VHF H1 - H2 (OLASZORSZÁG)VHF A - H (OLASZORSZÁG) UHF E21 - E69CATV (S01 - S05) CATV S1-S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hiperhullámsáv)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 NTSC szalag lejátszása bizonyos PAL videomagnókról (VCR)M.NTSC Lejátszás M.NTSC videomagnókról (VCR)NTSC (AV bemenet csak) Lejátszás NTSC videomagnókról (VCR)
Antenna – Hátsó rész		UHF/VHF
Működési feltételek		Hőmérséklet: 5°C – 35°CRelatív páratartalom: 5% – 90% (nem lecsapódó)
Csatlakozóaljzatok
AV1 (Scart foglalat)		21 pólusú aljzat (Audió/Videó be, Audió/Videó ki, RGB be, Q-Link)
AV2 (Scart foglalat)		21 pólusú aljzat (Audió/Videó be, Audió/Videó ki, S-Videó be, Q-Link)
AV3	VIDEÓ	1 db PIN Típusú RCA
	S-VIDEÓ	4 pólusú Mini DIN
	AUDIÓ B - J	2 db PIN Típusú RCA
Méretek (Szé × Ma × Mé)
TV talppal		586 mm × 428 mm × 255 mm
Csak a TV készülék		586 mm × 387 mm × 96 mm
Tömeg (Nettó súly)		11 kg

Megjegyzés:

A műszaki jellemzők előzetes bejelentés nélküli változtatásának jogát a gyártó fenntartja. A tömeg és a méret feltüntetett értékei közelítőek.

Vásárlói feljegyzések

Ezen termék modellszáma és a sorozatszáma annak hátlapján található. Jegyezze fel ezt a sorozatszámot az alább biztosított helyre, és őrizze meg ezt a kézikönyvet és a vásárlói számláját, mint a vásárlásának maradandó tanúsítványát, hogy lopás vagy elvesztés esetén, és a garanciális szolgáltatások rendelkezése értelmében segítsen az azonosításban.

Modellszám

TX-22LT3P

Sorozatszám
