HASZNÁLATI ÚTMUTATÓ DP-1810P PANASONIC

Digitális képkezelő rendszerek

Kezelési útmutató

(a másológéphez)

Típusszám: DP-1510P/1810P

Mielött használatba venné a készüléket, kérjük olvassa el ezt a kezelési utasítást és őrizze meg, mert a későbbiekben is hasznára lehet, ha valaminek utána kíván nézni.

Magyar

FONTOS INFORMÁCIÓK

Amikor információt kér, fogyóanyagot vagy javítást rendel, hivatkozzon mindig készüléke típus- számára és a gyári számára. A készüléke típusszámát és gyári számát feltüntető tábla az ábrán látható helyen található.

Az Ön kényelme érdekében az alábbiakban helyet biztosítottunk azon információk számára, amelyekre a jövőben szüksége lehet.

Típusszám:

Gyári szám:

A vásárlás időpontja:

Forgalmazó cég:

Cím:

Telefonszám: ( )

Fogyóeszközöket biztosító cég telefonszáma:

( )

Szerviz telefonszám: ( )

Típusszám és gyári szám

Copyright © 2002 by Matsushita Graphic Communication Systems, Inc. Minden jog fenntartva. A jogosulatlan másolást és forgalmazást a törvény bünteti. Magyarországon nyomtatva. A Kezelési útmutatóban foglaltak minden külön értesítés nélkül változhatnak.

Általános jellemzők és használat

■ Alapműveletek

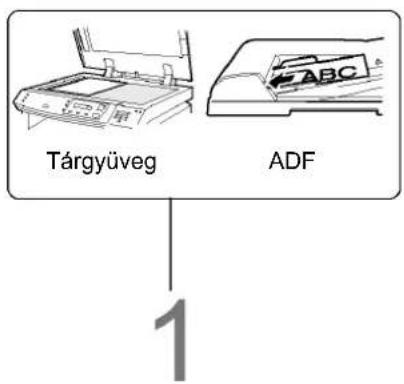

■ Az eredeti elhelyezése

• Helyezze az eredetit írott oldalával (képpel) lefelé a tárgyüvegre, vagy írott oldalával felfelé a lapadagolóba.
• Ha az eredeti nincs pontosan a helyén, a másolatról hiányozhat a kép egy része.
• A számlánál kisebb méretű eredetiket helyezze az eredetiskála A5 méretén belülre, és válassza ki az A5-öt.

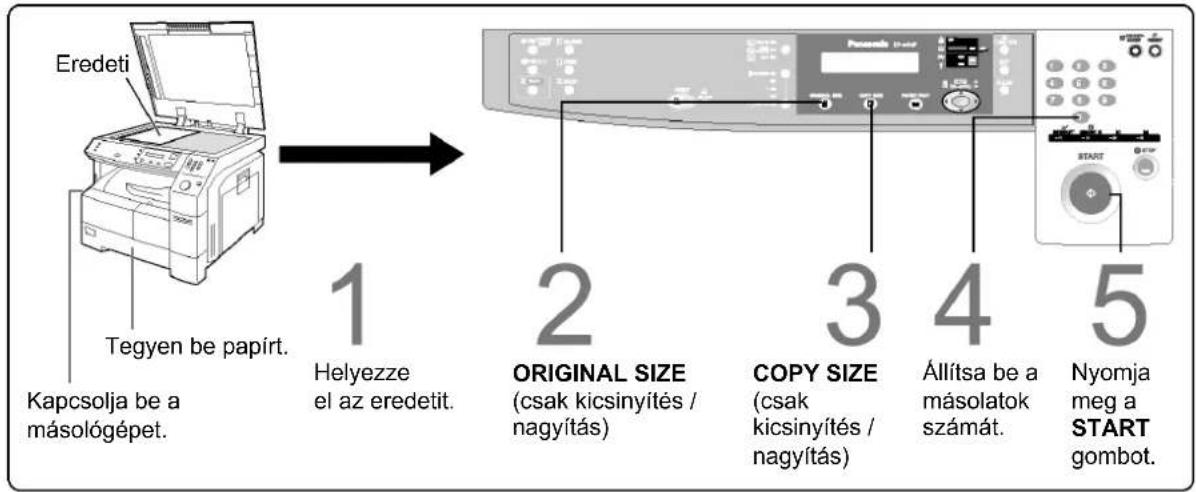

- Általánosan használt funkciók és működési eljárások

Teljes méretű másolás

Az eredetivel megegyező méretű másolatot készít.

1 → 4 → 5 ( Lásd 12. old. )

Kicsinyítés vagy nagyítás

Az eredetit fix kicsinyítési illetve nagyítási aránnyal másolja.

1 → 2 → 3 → 4 → 5 ( Lásd 13. old. )

■ Memóriakapacitás

Ha a memória az eredeti beolvasása közben megtelik, az üzenet kijelzön megjelenik a „Function not available for lack of memory” üzenet. Ebben az esetben kövesse az üzenet kijelzön megjelenő utasításokat.

Ha memóriabővítésre van szüksége, forduljon a forgalmazóhoz.

A Panasonic az ENERGY STAR® partnereként kijelenti, hogy ez a termék megfelel az energiatakarékosságra vonatkozó ENERGY STAR® irányelveknek.

Ez az önkéntesen vállalt program bizonyos energiafogyasztási és használati szabványokat határoz meg. Ez a készülék automatikusan „kikapcsolódik” egy előre beállított időtartam után, ha a berendezést nem használták. Az ENERGY STAR® jelet viselő készülék csökkentett energiafogyasztása hasznos a környezetvédelem szempontjából.

Az alapfunkciók a Panasonic szakszerviz segítségével az Ön irodájának igényeihez igazíthatók. A részletekkel kapcsolatosan kérjük, vegye fel a kapcsolatot a Panasonic forgalmazóval.

Tartalomjegyzék

Ismerkedés a másológéppel

Kezelési ábrák 3

- Általános jellemzők és használat....3

Az Energy Star....4

Bekapcsolás előtt

Óvintézkedések....7

Az Ön biztonsága érdekében....7
■ Kezelés ....8
■ Festék és papír ....8
■ Szellőzés....8
- Üzembe helyezés ....9

Kezelőpult....10

Másolatok készítése

Alapvető másolási műveletek....12

Teljes méretű másolás 12
■ Kicsinyítés és nagyítás ...... 13
■ Másolás zoom használatával....14
A kézitálca használata 15

Kreatív szolgáltatások 16

■ 2-ről 1-re másolás .... 16
■ 2 lapra másolás....17
Könyv / keret / margó üzemmód....18
■ Munkamemória .... 19
■ Másolás szortírozással ....20

Egyéb szolgáltatások....21

■ Energiatakarékos / munkamegszakítás üzemmódok 21
■ Skyshot üzemmód....22

Funkciók lehetséges kombinációi....24

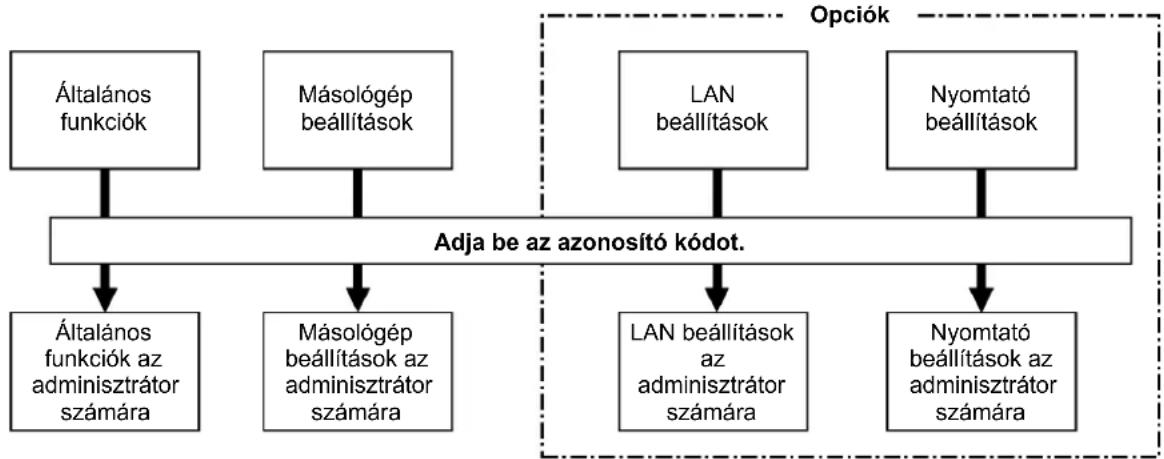

Funkciók 25

A másológép „TOTAL COUNTER“-jának ellenőrzése ...... 25
- Általános funkciók 26
■ Másológép beállítások 27
- Általános funkciók az adminisztrátor számára....28
■ Másológép beállítások az adminisztrátor számára.... 29
■ Funkciók beállítása ....30
Funkciók beállítása az adminisztrátor számára....31

Tartalomjegyzék

Opciók

Tartozékok 35

Kiegészítők 35
■ Automatikus eredeti lapbehúzó (ADF)...... 36

Problémamegoldás

Problémamegoldás....38

Papír feltöltés (≡).... 38
A festékpalack és a használt festék tartályának cseréje (L).... 39
Elakadt papír eltávolítása 41

Hibaelhárítás 46

Mielött a szervizhez fordulna 46
Felhasználói hibakódok (U kódok) 48

Egyebek

Müszaki adatok 49

Opciók és fogyóanyagok 51

Az Ön biztonsága érdekében

■ A lézerrel kapcsolatos biztonsági szabályok

A LÉZERREL KAPCSOLATOS BIZTONSÁGI SZABÁLYOK

A készülék lézert alkalmaz. Az esetleges szemsérülések elkerülése érdekében a berendezés szervizelését csak szakember végezheti.

VIGYÁZAT!

AZ EBBEN A KEZELÉSI ÚTMUTATÓBAN LEÍRTAKTÓL ELTÉRŐ KEZELŐ-SZERV HASZNÁLAT, BEÁLLÍTÁS VAGY MŰVELET-VÉGREHAJTÁS KÖ-VETKEZTÉBEN VESZÉLYES LÉZERSUGÁRZÁS LÉPHET KI A KÉSZÜLÉKBÖL.

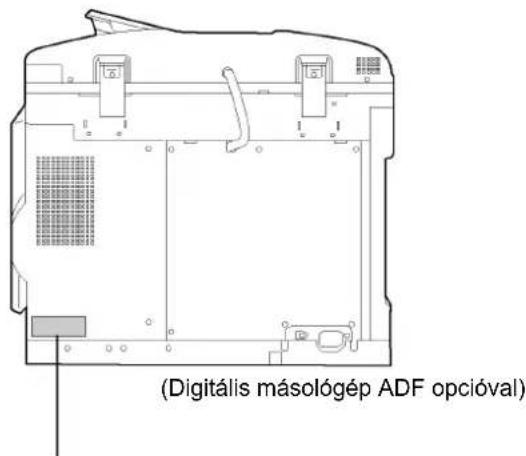

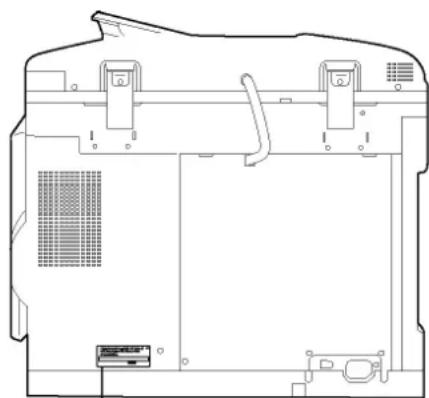

■ Figyelmeztető címkék

(Digitális másológép ADF opcióval)

A készüléken lévő címke több nyelven az alábbi figyelmezetést tartalmazza:

VIGYÁZAT! VESZÉLY! Nyitott

állapotban láthatatlan lézersugárzás léphet fel. NE NÉZZEN A SUGÁRZÓ RÉSZEKBE!

(Digitális másológép ADF opcióval)

(A címke szövege: A termék a gyártás időpontjában teljesíti a DHHS 21 CFR előírás J alfejezetében foglaltakat.)

• DANCER: Invisible laser radiation when open and interlock defeated. AVOID DIRECT EXPOSURE TO BEAM
• CAUTION : Invisible and hazardous laser radiation when interlocks defeated, AVOID EXPOSURE TO BEAM.
• ATTENTION : Ravonnement laser Invisible dangerous lorsque is siccurité est neutralisé. EXPOSITION DANGEREUSE ALLEAISCEAU
  • VORSICHT : Unsichtbare Laserstrahlung, wenn Sicherheitsverriegstellung überbrückt. NICHT DEM STRAHLAUSSETZEN.
• PELIGRO : Cuando se invalida el bloqueo, se producen radiaciones invisibles de láser. EVITÉSE LA EXPOSICIÓN DIRECTA A TALES RAYOS.
• VARO: Nakymatoma je vafranba isorsaborytis aksyalukius ornicobessa. Vanaacuora atkumista atibolo
• ADVARSE: UBNLIJG LAGERSTRA: INO NAR SUKKERHEDSAE-BRYDERE ER UDE AF EFUNCTION UN
  • ADVARSEL : USYNLIG LÄSERSTRALING NÅR SIKKERHEDS- LÄS BRYTES. LINNGÅ EKSPONFERING FOR STRÅLEN.
  • WARNING: OSYNLIC LASERSTRALNING NÄR SPÄRRAR ÄR URKÖPPLADE. STRÅLEN ÄR FARLIG
  · 注章：为防止激光照射，当连接本机时，请勿暴露在光柱下。
• 주의 : 면결장치가 고장 낮을 때에는 눈에 보이지않고 위험한 레이제 밝사선이 빌에 직접 달지말도록 해 주십시오.

FB38902

A gyártó neve és címe Gyári szám

Óvintézkedések

Kezelés

■ Másolás közben ne nézzen közvetlenül a megvilágító lámpába!

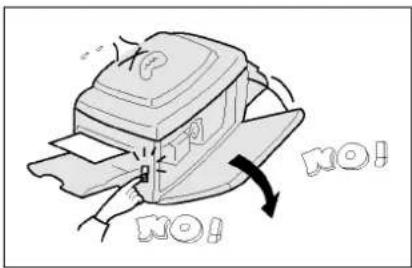

■ Másolás közben ne áramtalanítson a hálózati kapcsolóval, és ne nyissa le a gép előlapját!

- Ne ejtsen iratkapcsot vagy egyéb fémtárgyat a másológépbe!

Festék és papír

■ A festéket, a dobot és a papírt tárolja száraz, hűvös helyen!

- Használjon jó minőségű 60–90 g/m² —es papírt! (kézitálcából 56–128 g/m²)

- Optimális minőségű másolatok érdekében a készülékben mindig eredeti Panasonic márkájú fogyóeszközt használjon.

Szellőzés

A másológépet jól szellőztetett helyiségben használja, a levegő ózonsűrűségének csökkentése érdekében!

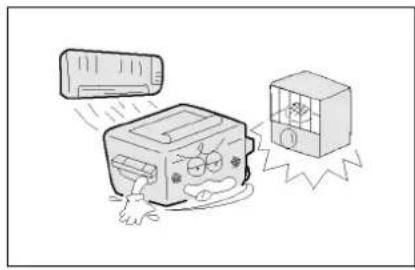

Üzembe helyezés

■ A másológép nem használható az alábbi körülmények között:
- Különösen magas vagy egészen alacsony hőmérséklet és páratartalom mellett, A környezeti hőmérséklet: 10–30 °C között, a relativ páratartalom 45–85% között legyen.
- Gyorsan változó hőmérsékletű és páratartalmú helyen, amely páralecsapódást okoz.
- Közvetlen napsugárzásnak kitett helyen.
- Légkondicionáló közvetlen légáramában.
- Nagyon poros légtérben.
- Rosszul szellőző helyiségben.
• Vegyi gözökkel szennyezett légtérben.
• Erős rezgésnek kitett helyen.
- Nem stabil vagy egyenetlen padlózatú helyiségben.

■ A maximális teljesítményfelvétel 1,5 kW.

A másológép üzemeltetéséhez megfelelően földelt, 6,5 A terhelhetőségű, 220 V – 240 V hálózati feszültséget biztosító, fali csatlakozó szükséges. Ne használjon hosszabbítót.

A hálózati feszültség teljes leválasztására a berendezés hálózati csatlakozó dugaszát kell használni. Gondoskodjon arról, hogy a csatlakozóaljzat a berendezés közelében, könnyen hozzáférhető helyen legyen.

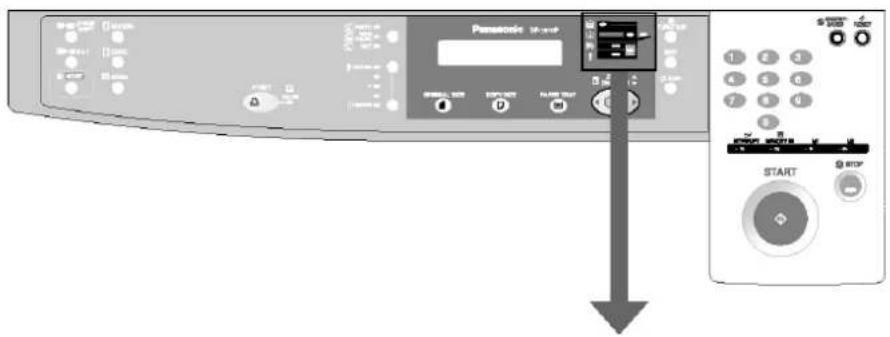

Kezelőpult

Szám	Tartalom Hol találja meg
1	2 in 1 (2-ről 1-re másolás) gombKét egyoldalas eredetiről, szomszédos elhelyezésben, egyoldalas másolatot készít.	16. old.
2	2 PAGE COPY (Kétlapos másolat) gombEgy ledger (kartotékpapír) méretű eredetin lévő, két szomszédos lapról, két különálló letter (levél) méretű lapra másol.	17. old.
3	SORT (Rendezés) gombHa az elektronikus szortírozás üzemmódot használni kívánja, opcionális memóriára van szükség. (Csak a DP-1810P típusnál.)	20. old.
4	MARGIN (Margó) gombA képet/szöveget jobbra vagy balra tolja.	18. old.
5	EDGE (Keret) gombÜres keretet hoz létre.	18. old.
6	BOOK (Könyvmásolás) gombKitörli a kötés belső sötét árnyékát.	18. old.
7	Eredeti üzemmód választó gomb (PHOTO – Fotó, TEXT – Szöveg, TEXT/PHOTO – Szöveg/Fotó)	12. old.
8	Megvilágítás gomb (DARKER – Sötét, LIGHTER – Világos)	12. old.
9	SET (Beállító) gombBeállítja az aktuális választást.	---
10	FUNCTION (Funkció) gombHasználja ezt a gombot, ha módosítja a papírméretet, a funkciók kiindulási értékeit (alapértelmezéseket) és az adminisztrátor beállításait.	25–34. old.
11	CLEAR (Törlő) gombTörli a másolatszámot a kijelzőn.	---
12	ENERGY SAVER (Energiatakarékos üzemmód) gombEnergiát takaríthat meg, ha a másológép nincs használatban.	21. old.
13	RESET (Visszaállít) gombAz összes jellemzöt visszaállítja a kezdeti, bekapcsolási állapotára.	---

MEGJEGYZÉSEK

• A fenti kezelőpult csak a másoló funkciókat mutatja. A nyomtató kezelőpult funkciókat kérjük, olvassa el a Panasonic Document Management System (Panasonic iratkezelő rendszer) CD-ROM-on található kezelési útmutatóban.
• A fenti ábrán a DP-1810P típus kezelöpultja látható.

Szám	Tartalom Hol találja meg
14	STOP (Leállító) gomb• Leállítja a másolást.	---
15	START (Indító) gomb• Egy művelet indítására szolgál.	---
16	INTERRUPT (Munkamegszakítás) gomb, MEMORY IN (Bevitel) gomb, M1/M2 gomb	19, 21. old.
17	Kurzor gombok• Válassza ki a másolási arányt és a funkció üzemmódokat (a ▼v vagy ▲ gomb segítségével).	---
18	PAPER TRAY (Papírkazetta) gomb• A papírkazetta manuális kiválasztására szolgál.	---
19	COPY SIZE (Másolási méret) gomb• Csak a nagyítás/kicsinyítés kiválasztására szolgál. A további részleteket lásd a 13. oldalon.	---
20	ORIGINAL SIZE (Eredetiméret) gomb• Az eredeti méretének manuális kiválasztására használatos. A további részleteket lásd a 13. oldalon.	---
21	PRINT (Nyomtató) gomb• A nyomtató ON/OFF line üzemmódjának kiválasztása.	---

MEGJEGYZÉS

- A fenti kezelőpult csak a másoló funkciókat mutatja. A nyomtató kezelőpult funkciókat kérjük, olvassa el a Panasonic Document Management System (Panasonic iratkezelő rendszer) CD-ROM-on található kezelési útmutatóban.

Alapvető másolási műveletek

Teljes méretű másolás

■ Másolás az eredetivel megegyező méretben (1:1)

A készülék a másolat méretét és a képminőséget automatikusan választja ki.

Válassza ki az eredeti méretet az egységeken, ADF opció használata nélkül.

■ A megvilágítás vezérlés illetve az eredeti típus manuális kiválasztása:

① Válassza ki az eredeti típusát.

PHOTO (Fotó) : Az eredetik főként fotókat tartalmaznak. TEXT/PHOTO (Szöveg/Fotó) : Az eredetik szövegből és fotókból állnak. TEXT (Szöveg) : Az eredetik főként szöveget tartalmaznak.

② Válassza ki a megvilágítás vezérlést.

Nyomja meg a DARKER (Sötét) / LIGHTER (Világos) gombot.

MEGJEGYZÉSEK

* Ha a másolatszámlálót törölni kívánja, használja a CLEAR (Törlő) gombot.
** A másológép felfűtése alatt behelyezheti a gépbe az eredetit, válassza ki a másolási munkákat, és nyomja meg a START (Indító) gombot. A felfűtési ciklus befejezéséig a kijelzőn a COPY JOB RESERVED szöveg látható, majd a másolás automatikusan elindul.

Kicsinyítés és nagyítás

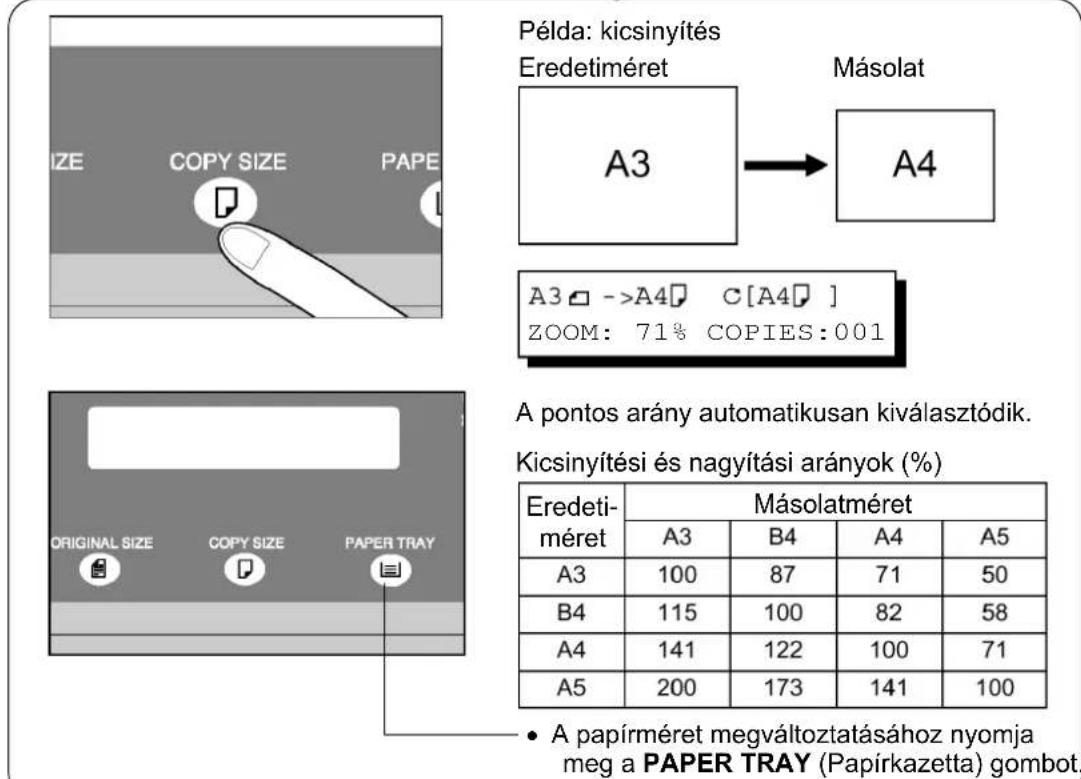

■ Másolás szabványos, előre beállított aránnyal

MEGJEGYZÉSEK

• Ha a kívánt másolatméret és a papír mérete eltérő, használhatja a kézitálcát is. Ez megkíméli Önt a papírkazetták beállításától (lásd 15. old.).
• A kicsinyítési illetve nagyítási mód törléséhez nyomja meg a RESET (Visszaállít) gombot.

Alapvető másolási műveletek

Másolás zoom használatával

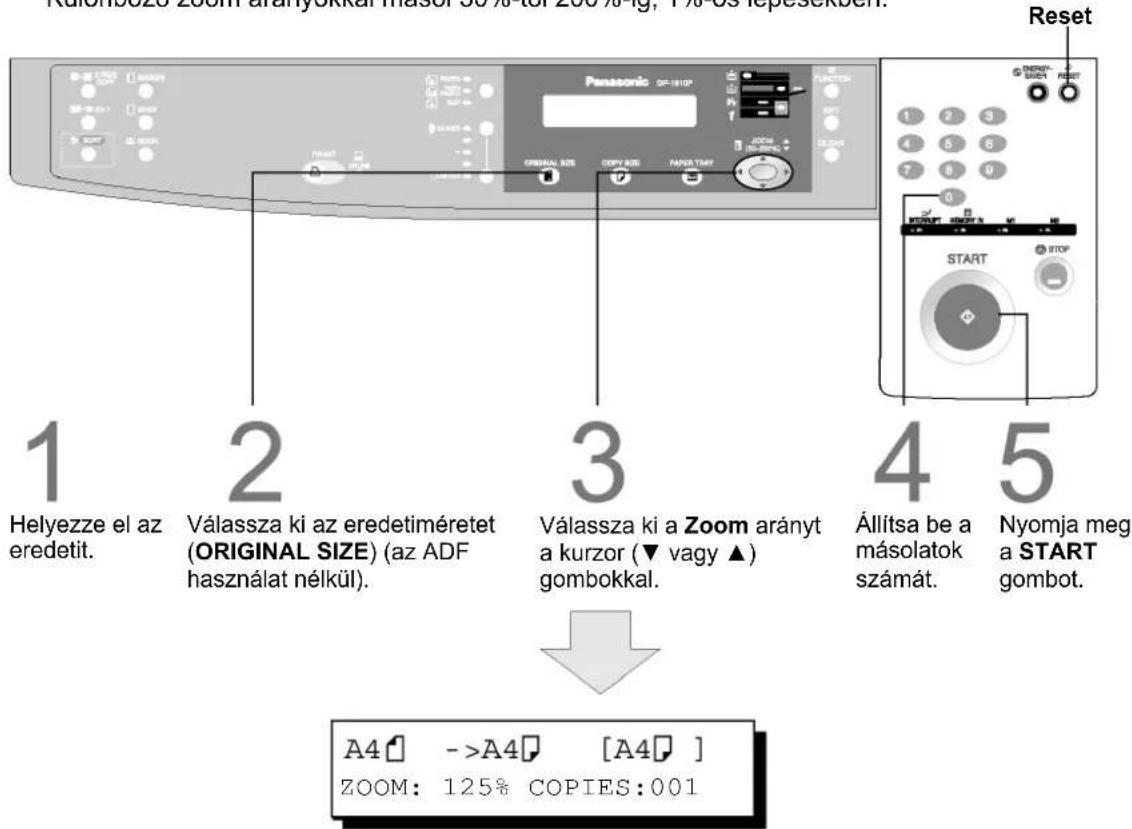

■ Zoom

Különböző zoom arányokkal másol 50%-tól 200%-ig, 1%-os lépésekben.

(Példa: 150%-os zoom)

FIGYELEM!

MEGJEGYZÉS

• Ha a zoom arány beállítása után megváltoztatja a papírméretet, kérjük használja a PAPER TRAY (Papírkazetta) gombot.
• Az összes munkabeállítás törléséhez nyomja meg a RESET (Visszaállít) gombot.

A kézitálca használata

■ Amikor speciális papírra vagy egyébre másol

1

Helyezze el az eredetit.

Nyissa le a kézitálcát.

2

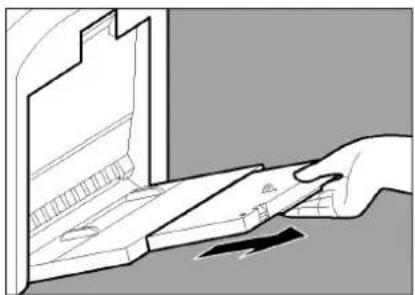

Húzza ki a kézitálcát ütközésig. (Csak A3 méretnél)

3

① Tegye be a kézitálcába a papíradagot. (max. kb. 50 db A4 méretű papírlap / 80 g/m²).

Ütközésig tolja be a papírt.

② Állítsa be a terelőket.

A pontatlan behelyezés meggyürheti, elferdítheti a papírt, vagy papírelakadást okozhat.

Nyomja meg a START gombot.

FIGYELEM!

MEGJEGYZÉS

- A papírelakadás elkerülése érdekében, ne töltsön be gyűrött papírt a kézitálcából.

- A terelőket pontosan állítsa be, hogy elkerülje a papír elferdülését, meggyűrését illetve elakadását.

Kreatív szolgáltatások

2-ről 1-re másolás

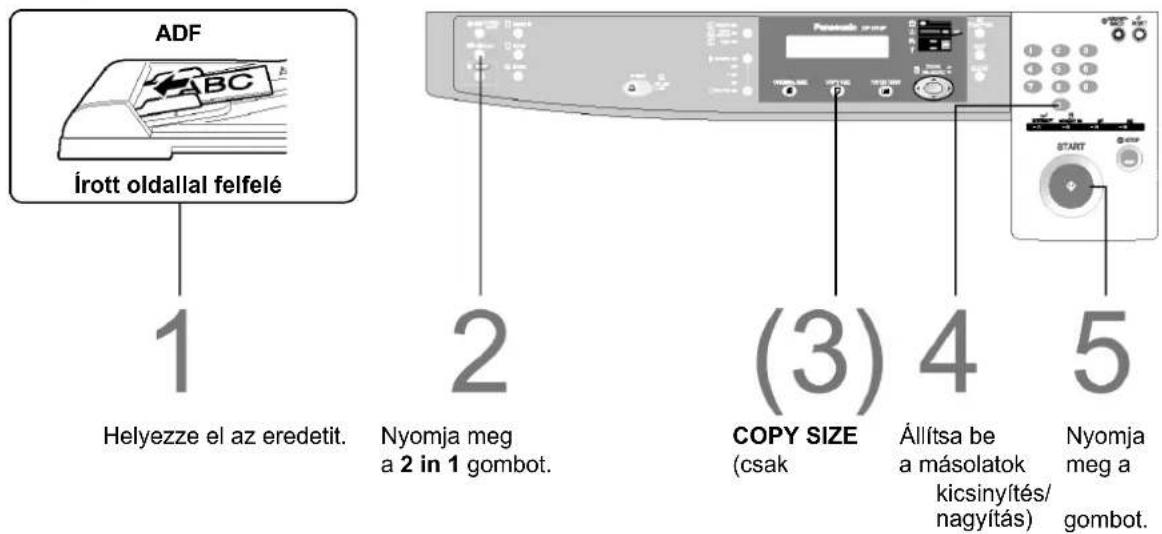

■ 2-ről 1-re másolás

Két egyoldalas eredetiröl, szomszédos elhelyezésben, egyoldalas másolat készíthető.

Álló (Tájolás)*

■ Az eljárás

MEGJEGYZÉSEK

• A 2-röl 1-re másolásnál szükség van az ADF-re.
- Az összes munkabeállítás törléséhez nyomja meg a RESET (Visszaállít) gombot.
* A „Tájolás” és az „Elhelyezés” a funkció üzemmódban állítható be (lásd 27. old.).

2 lapra másolás

■ 2 lapra másolás

Két szomszédos oldalról vagy egy A3-as méretű eredetiről a két különálló, A4 méretű lap készíthető.

MEGJEGYZÉS

- Az összes munkabeállítás törléséhez nyomja meg a RESET (Visszaállít) gombot.

Könyv / margó / keret üzemmód

■ BOOK (Könyvmásolás) gomb

Kitörli a kötés belső, sötét árnyékát, amikor egy könyvből másol.

■ EDGE (Keret) gomb

Üres keretet hoz létre.

■ MARGIN (Margó) gomb

A képet/szöveget jobbra tolja.

■ Az eljárás

Könyv

B00 Azalapbeállítás (gyárí beállítás): 20 mm

CENTER VOID = 20mm vA

Keret

EQU Az alapbeállítás (gyáríbeállítás): 5 mm és Equal Rate

VOID MARGIN = 5mm ∧

Margó\*\*

LET Azalapbeállítás (gyán beállítás): 10 mm és Left Margin

10mm vA

MEGJEGYZÉSEK

* Az alapbeállítás (gyári beállítás) a felhasználói üzemmód funkcióval módosítható (lásd 27. old.)
* Ha a margó üzemmód használatakor hiányzik a másolt kép egy része, kapcsolja be (ON) a Keret csökkentést.
- Az összes munkabeállítás törléséhez nyomja meg a RESET (Visszaállít) gombot.

Munkamemória

■ A memóriába (M1, M2) két másolási munka programozható (tárolható), és egy későbbi időpontban előhívható.

JOB MEMORY PRESS M1,M2 TO STORE.

RECALL JOB MEMORY LOADING...

Munka tárolása a memóriába

① Állítsa be a memóriában tárolni kívánt másolási munkát oly módon, hogy először kiválasztja a másológép által végrehajtandó, egyes funkciókat.

② Nyomja meg a MEMORY IN (Bevitel) (F2) gombot.

③ Nyomja meg az M1 (F3) vagy az M2 (F4) gombot.

Munka előhívása a memóriából

④ Helyezze el az eredetit.

⑤ Nyomja meg az M1 (F3) vagy az M2 (F4) gombot. Megjelenik a tárolt tartalom.

⑥ Nyomja meg a START gombot.

MEGJEGYZÉSEK

• A Munkamemória tartalom nem törlödik még akkor sem, ha a hálózati kapcsolót ki-kapcsolja vagy áramszünet lép fel.
• Amikor egy előzőleg már beprogramozott memóriába új munkát tárol, a tárolt munkát az új felülirja.

Másolás szortírozással

■ Másolás szortírozással

A rendezéses másolásnál a következő két elektronikus szortírozási funkció áll rendelkezésre: Megjegyzés: Mielőtt használná a Másolás szortírozással szolgáltatást, a funkciójának beállításával először válassza ki a kívánt szortírozási üzemmódot (lásd 26. old.)

A többpéldányos másolatokat a készülék automatikusan szortírozza.
A többpéldányos másolatokat a készülék automatikusan szortírozza, és váltakozó irányban lerakja.
(Max. A4 méretig)

ADF: Helyezze el az eredetit. Tárgyüveg: Helyezze el az első eredetit.

Nyomja meg a SORT gombot.
COPY SIZE (csak kicsinyítés/ nagyítás)
Állítsa be a kívánt másolat-számot.
Nyomja meg a START gombot.

Csak a tárgyüvegröl:

6

Another ORIGINAL? 1: YES 2: NO

7

Helyezze be a következő eredetit.

8

Nyomja meg a START gombot.

Nyomja meg az „1“ gombot.

9

Ismételje meg a 6–7. lépést, amíg az utolsó eredeti beolvasása és memóriába tárolása is be nem fejeződik.

10

Another ORIGINAL? 1: YES 2: NO

Nyomja meg a „2“ gombot.

MEGJEGYZÉSEK

• Ha az eredeti beolvasása közben megtelik a memória, az üzenet kijelzőn megjelenik az „OUT OF MEMORY....” üzenet. Ebben az esetben kövesse az üzenet kijelzőn látható utasításokat. Ha memóriabővítésre van szüksége, forduljon a forgalmazóhoz.
• Az összes munkabeállítás törléséhez nyomja meg a RESET (Visszaállít) gombot.

Egyéb szolgáltatások

Energiatakarékos / munkamegszakítás üzemmódok

INTERRUPT

(F1)

(Munkamegszakítás) gomb (Energiatakarékos) gomb

ENERGY SAVER (Energiatakarékos)

ENERGY-SAVER

Ezek az üzemmódok energiát takarítanak meg, amikor a másológép nincs használatban.

Energiatakarékos üzemmód

① Az üzemmód bekapcsolásához: Nyomja meg az ENERGY SAVER (Energiatakarékos) gombot, vagy pedig a másológép az utolsó másolat elkészítése után 15 perccel*, automatikusan Energiatakarékos üzemmódba áll. Ekkor a jelzés villogni kezd.
② Az üzemmód kikapcsolásához és a másoláshoz: Nyomja meg ismét az ENERGY SAVER (Energiatakarékos) gombot.

Alvó üzemmód

① Az utolsó másolat elkészítése után 30 perccel automatikusan működésbe lép. A teljesítményfelvétel lecsökken, és kigyullad az Energiatakarékos jelzés.
② Ha másolatokat kíván készíteni, nyomja meg az ENERGY SAVER (Energiatakarékos) gombot.

INTERRUPT (Munkamegszakítás)

Munkamegszakítás üzemmód

• Ez az üzemmód sürgős másolatok készítéséhez megszakítja az éppen folyó másolást.
  ① Nyomja meg az INTERRUPT (F1) (Munkamegszakítás) gombot, kigyullad a Munkamegszakítás jelzés.
  ② Végezze el az újabb másolást a tárgyüveg segítségével.
  ③ Az eredeti munka folytatásához nyomja meg újra az INTERRUPT (F1) (Munkamegszakítás) gombot.

Megjegyzés: Megszakításnál az ADF nem használható (Csak a tárgyüveget használhatja).

MEGJEGYZÉS

- Az adminisztrátor megváltoztathatja az energiatakarékos üzemmódra kapcsolás idejét (15 perc) és az alvó üzemmódba kapcsolás idejét (30 perc) is (lásd 28. o.).

Üzemmód	Energiafogyasztás	Felfütési idő
Normál üzemmód kb. 90	Wh Nincs
Energiatakarékos üzemmód	kb. 38 Wh	17 sec feléledés
Alvó üzemmód	kb. 2,2 Wh	30 sec feléledés

Skyshot üzemmód

■ A Skyshot lehetővé teszi egy kézirat másolását, még nyitott tárgyüveg fedél illetve ADF mellett is anélkül, hogy sötét keretet hozna létre.

A Skyshot üzemmód kiküszöböli az eredetik körül képződő sötét keret létrejöttét, ami különösen a szokásostól eltérő méretű (általában kisebb) eredetik, pl. csekkek, vagy a szokatlan formájú (kerek, ovális) iratok másolásakor kényelmes. Ezek az iratok egyszerűen, nyitott fedéllel, úgy másolhatók, hogy a hasznos kép körül nem keletkezik felesleges, sötét mező.

Kétféle Skyshot üzemmódból választhat

Digitális skyshot üzemmód: A letapogatási terület (mérete) nincs előre meghatározva.

Manuális skyshot üzemmód: A letapogatási területet (méretét) előre tárolni kell a memóriában (M1 és M2) (lásd 29. old.)

■ Digitális skyshot üzemmód

Megjegyzés: A Digitális Skyshot üzemmód alapbeállítása a „NORMAL”. Ennél a beállításnál a készülék egyszer olvas be. Ha a másolatok körül fekete keret jelenik meg, a sötét keret tompítására állítsa át a Digitális Skyshot üzemmódot „QUALITY”-re. Ennél a beállításnál a készülék kétszer tapogatja le az iratot.

FUNCTION MODE (1-2) ENTER NO. OR ∨ ∧

2: COPIER SETTINGS PRESS SET TO SELECT

COPIER PARAM. (00-14) ENTER NO. OR ∨ ∧

06 DIGITAL SKYSHOT 2: NORMAL

① A COPIER SETTINGS kiválasztásához nyomja meg a 2 gombot.

② Nyomja meg a SET (Beállít) gombot.

③ A DIGITAL SKYSHOT kiválasztásához nyomja meg a 6 és a SET (Beállít) gombot.

④ A Digitális Skyshot üzemmód kiválasztásához nyomja meg az 1–3 gomb valamelyikét.

1: OFF NONE

2: NORMAL Alapbeállítás (általában ezt az üzemmódot kell kiválasztani).

3: QUALITY A képélesség javításához válassza a QUALITY üzemmódot.

⑤ Nyomja meg a SET (Beállít) gombot.

⑥ Nyomja meg a RESET (Visszaállít) gombot.

MEGJEGYZÉSEK

- Pontatlan megvilágítás léphet fel, ha az eredeti szélén fekete csík található, vagy a másológép a Skyshot üzemmódban a képet feketének érzékeli.

- Pontatlan eredeti helyzet érzékelés léphet fel, ha a Skyshot üzemmódban a tárgyüveget bármilyen erős fény éri.

■ Manuális Skyshot üzemmód

Ha ezt a funkciót használja, az egyéni méretet előre el kell tárolni a memóriában (M1, M2) (lásd 29. old.).

2

FUNCTION MODE (1-2) ENTER NO. OR V A

2: COPIER SETTINGS PRESS SET TO SELECT

COPIER PARAM. (00-14) ENTER NO. OR ∨ ∧

07 MANUAL SKYSHOT 2:M1 ON

① A COPIER SETTINGS kiválasztásához nyomja meg a 2 gombot.
② Nyomja meg a SET (Beállít) gombot.
③ A MANUAL SKYSHOT kiválasztásához nyomja meg a 7 és a SET (Beállít) gombot.
④ Az egyéni méret kiválasztásához nyomja meg a 2 vagy 3 gombot.

1: OFF NONE
2: M1 ON Az M1 méret ON*-ra van állítva.
3: M2 ON Az M2 méret ON*-ra van állítva.
4: M1, M2 ON Mindkét méret ON*-ra van állítva.

⑤ Nyomja meg a SET (Beállít) gombot.

⑥ Nyomja meg a RESET (Visszaállít) gombot.

MEGJEGYZÉSEK

* Az alapméretek a következők: M1: 70(X) × 160(Y) mm, M2: 95(X) × 220(Y) mm
- Amikor megváltoztatja az M1 vagy M2 méretet, kérjük forduljon az adminisztrátorhoz.
- Amikor a manuális Skyshot üzemmódot használja (az M1 és M2 „ON” állásban van), más munkamemória nem használható.
- Az összes munkabeállítás törléséhez nyomja meg a RESET (Visszaállít) gombot.

Funkciók lehetséges kombinációi

Későbbi kiválasztások

Másolás zoommal

KÉTOLDALAS EREDETI ▶ MÁSOLÁS

Margó

SZORTÍROZ

Egyéb funkciók

Behívás Munkamemóriából

Tárolás Munkamemóriába

Megjegy-zések

2-ről 1-re másolás

2 lapra másolás

Könyv

Keret

Margó

Nem szortíroz

Szortíroz

Szortíroz-forgat

Manuális Skyshot

Másolás zoommal

A

I

I

I

I

I

I

I

I

A

A

Kétoldalas eredeti másolás▲

2-ről 1-re másolás

I

A

A

I

I

I

I

I

I

A

A

2 lapra másolás

I

A

A

I

I

I

I

I

I

A

A

Margó

Könyv

I

I

I

A

I

I

I

I

I

A

A

Keret

I

I

I

I

A

I

I

I

I

A

A

Margó

I

I

I

I

I

A

I

I

I

A

A

Szortíroz

Nem szortíroz

I

I

I

I

I

I

A

A

A

A

A

Szortíroz

I

I

I

I

I

I

A

A

A

A

A

Szortíroz-forgat

I

I

I

I

I

I

A

A

A

A

A

Egyéb funkciók

Manuális Skyshot

I

X

X

I

I

I

-

-

-

A

A

X

Megszakítás

I

X

I

I

I

I

-

-

-

X

X

X

O: Lehetséges funkció kombinációk.
X: A funkció kombináció nem áll rendelkezésre.
A: A másológép a következő választást hajtja végre.
-: Azt jelzi, hogy a szortírozás üzemmód nem használható. A másológép nem szortíroz.

■ A kiindulási másolási módok megváltoztatása a funkció üzemmódok segítségével

■ Az eljárás

① Nyomja meg a FUNCTION (Funkció) gombot.
② Nyomja meg az 1 (GENERAL FUNCTIONS) vagy a 2 (COPIER SETTING) gombot. Használhatja a (▼ vagy ▲) gombot is.
③ Nyomja meg a SET (Beállít) gombot.
④ A funkció üzemmódokat válassza ki a hívó-billentyűzetről, vagy használhatja a (▼ vagy ▲) gombot is.
⑤ Kövesse a képernyőn megjelenő utasításokat.
⑥ A beállítás után a funkció elindításához nyomja meg a SET (Beállít) gombot.

■ A másológép „TOTAL COUNTER”-jának ellenőrzése

A másológép „TOTAL COUNTER”-jának megjelenítéséhez nyomja meg a COPY SIZE (Másolási méret) és a PAPER TRAY (Papírkazetta) gombot.

MEGJEGYZÉS

- A funkciók beállítási lehetőségeit kérjük, olvassa el a megfelelő kezelési utasításokban.

Funkciók

Általános funkciók

Sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
00	SORT MODE DEFAULT Kiválasztja a szortírozási módot. •NON-SORT, SORT		NON-SORT
05	SORT MEMORY USAGE Kijelzi a panelen a használt szorter memó-ria nagyságát. •INVALID, VALID		INVALID
06	DEPT. COUNTER	A képernyőn megjelenik a kiválasztott osztály másológép használata és a megszabott másolási határa, valamint a teljes másológép használat.	Hívja a szervizt.
08	SORT-ROTATE DEFAULT Válassza ki a szortíroz-elforgat üzemmódot. •OFF, ON		ON
09	KEY OPERATOR MODE	Adja be az adminisztrátor azonosító kódját.

Másológép beállítások

Sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
00	MARGIN DEFAULT Kiválasztja a margó pozícióját és az eltolás értékét. POSITION (Left, Right, Top, Bottom) VALUE (5–99 mm)		LEFT10 mm
01	EDGE DEFAULT	Kiválasztja a keret üzemmódot (Equal Rate = ugyan- azt az értéket állítja be az X és Y-hoz vagy INDIVIDUAL = egyénileg állítja be az értéket az X és Y-hoz) és a szélességet. EQUAL RATE (X & Y ), INDIVIDUAL 5–99 mm	EQUAL RATE5 mm
02	BOOK MARGIN DEF.	Kiválasztja a könyv középvonalánál lévő üres terület szélességét. 5–99 mm	20 mm
03	FRAME MARGIN Margó üzemmódban kiválasztja a margó csökkentési arányát. INVALID, VALID		INVALID
04	2-SIDED MODE DEF.	Ez a funkció beállítja a kétoldalas elsőbbségi módot. OFF, 1 → 2, 2 → 2, Book → 2	OFF
05	2 in 1 WITH FRAME Kiválasztja, hogy a kerettörlés le legyen-e tiltva. INVALID, VALID		INVALID
06	DIGITAL SKYSHOT Engedélyezi vagy letiltja a Skyshot üzemmódot. OFF, NORMAL, QUALITY		NORMAL
07	MANUAL SKYSHOT Engedélyezi vagy letiltja a manuális Skyshot üzemmódot. OFF; M1 ON; M2 ON; M1, M2 ON		OFF
08	AUTO EXPOSURE	Automatikusan szabályozza a másolás denzitását a szöveget és fotókat tartalmazó eredetikre. INVALID, VALID	INVALID
09	1→2 BINDING DEF.	Kiválasztja a kötés helyét az 1 → 2 másoláshoz. LONG EDGE, SHORT EDGE	LONG EDGE
10	2→1 BINDING DEF.	Kiválasztja a kötés helyét a 2 → 1 másoláshoz. LONG EDGE, SHORT EDGE	LONG EDGE
11	BOOK→2 DEFAULT	Kiválasztja a lapsorrendet és a könyv formátumot a Könyv → 2 másoláshoz. BOOK FORMAT (1: FACING, 2: FLIPPING) 2. PAGE ORDER (1: L → R, 2: R → L)	FACINGL → R
12	2 in 1 DEFAULT	Kiválasztja a tájolást és elhelyezést a 2-ről 1-re másoláshoz. ORIENTATION (Portrait, L-Scape) LAYOUT (L → R, R → L)	PORTRAITL → R
13	2 PAGE MODE DEF. Kiválasztja a két lapra másolás üzemmódot L → R, R → L		L → R
14	KEY OPERATOR MODE Adja be az adminisztrátor azonosító kódját.

MEGJEGYZÉS

- Bizonyos funkciók és paraméterek csak akkor állnak rendelkezésre, ha a hozzájuk tartozó opcionális egységet telepitették.

Általános funkciók az adminisztrátor számára

Sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
01	AUTO RESET TIME	Kiválasztja a kezelőpult alapba állítási idejét.OFF, 30 sec, 1 min., 2 min., 3 min.,4 min.	1 min.
02	ENERGY SAVER MODE	Beállítja az energiatakarékos módot és időt.INVALID, ENERGY-SAVER, SLEEPEnergiatakarékos üzemmód időzítő: 1–120 percAlvó üzemmód időzítő: 1–120 perc	SLEEP
04	LANGUAGE DEFAULT	Kiválasztja a kijelző üzeneteinek nyelvét.A-ENGLISH, C-FRENCH, SPANISH	A-ENGLISH
05	SPECIAL TRAY 1 Beállítja a papírkazettát a speciális papírhoz (pl.: színes).NONE, TRAY 1, TRAY 2, BYPASS	NONE	NONE
06	SPECIAL TRAY 2 Beállítja a papírkazettát a speciális papírhoz.NONE, TRAY 1, TRAY 2, BYPASS	NONE	NONE
09	KEY/TOUCH BEEP Beállítja a gombnyomást nyugtázó hangot.OFF, SOFT, LOUD	SOFT	SOFT
10	BYPASS SET BEEP Beállítja a hangjelzés kiadását, amikor a papír(oka)t akézitálcába helyezte.1: INVALID 2: VALID	INVALID	INVALID
11	ORIG.SET BEEP ADF Beállítja a hangjelzés kiadását, amikor a papír(oka)taz ADF-be helyezte.1: INVALID 2: VALID	VALID	VALID
14	DEPT. COUNTER MODE	Figyeli az egyes osztályok másológép használatát.(1) TOTAL COUNTER(2) DEPT. COUNTER(3) DEPT. COUNTER LIST	Forduljon a szervizhez.
22	TCP/IP ADDRESS * Beállítja a készülékéhez rendelt IP címet.4 × 3 számjegy (Az egyes 3 számjegyű tagok közétegyen „.” (pontot) a MEMORY IN gombsegítségével.)	Forduljon ahálózatiügyintézőhöz.
23	TCP/IP SUBNET MSK * Beállítja az alhálózat maszkot.4×3 számjegy (Az egyes 3 számjegyű tagok közétegyen „.” (pontot) a MEMORY IN gombsegítségével.)	Forduljon ahálózatiügyintézőhöz.
24	TCP/IP G/W ADDR. * Beállítja az átjáró (gateway) címét.4×3 számjegy (Az egyes 3 számjegyű tagok közétegyen „.” (pontot) a MEMORY IN gombsegítségével.)	Forduljon ahálózatiügyintézőhöz.
25	COPY SETTING LIST Kinyomtatja az aktuális beállítás és a standardbeállítás listáját.

MEGJEGYZÉSEK

• Be kell adnia az adminisztrátor azonosító kódját, mielőtt az ezen az oldalon található adatokat megváltoztatná.
• Az 1. és 2. speciális kazetta nem választható ki automatikusan az átkapcsolási módban.
  * Az alapkiépítésű nyomtatónál nem áll rendelkezésre, de a bonyolultabb funkciókhoz szükséges opciók telepítése után már igénybe vehető (lásd 51. old.).

Másológép beállítások az adminisztrátor számára

Sorszám	Üzemmódok	Funkció	Bekapcsolás utáni helyzet
00	PAPER SIZEPRIOR.	Megadja a papírméretet a manuális papírméret beállítás üzemmódban.	A4
01	ORIGINAL (HOME)	Kiválasztja az eredeti beállítását.TEXT, T/P (Szöveg/Fotó), PHOTO	T/P(Szöveg=Fotó)
02	TEXT CONTRAST	Kiválasztja a kontrasztot a szöveg módhoz.1~5	3
03	T/P CONTRAST	Kiválasztja a kontrasztot a szöveg/fotó módhoz.1~5	3
04	PHOTO CONTRAST	Kiválasztja a kontrasztot a fotó módhoz.1~5	3
10	MAX. COPYSETTING	Meghatározza, hogy korlátozva legyen-e a másolatok száma.1~999	999
12	M1, SIZE	Írjon be egy gyakran használt méretet az 1.Memóriába.X: 5~432 / Y: 5~297 mm(Lásd 22. old.)	70 × 160 mm(X)(Y)
13	M2, SIZE	Írjon be egy gyakran használt méretet a 2.Memóriába.X: 5~432 / Y: 5~297 mm(Lásd 22. old.)	95 × 220 mm(X)(Y)
16	MEM. FULL ACTION	Kiválasztja a memóriatúlcordulási intézkedést.PRINT, CANCEL	PRINT

MEGJEGYZÉS

- Be kell adnia az adminisztrátor azonosító kódját, mielőtt az ezen az oldalon található adatokat megváltoztatná.

Funkciók beállítása

■ Az automatikus megvilágítás beállításának megváltoztatása

Ön kiválaszthatja, hogy a másolás denzitása a szöveget illetve fotókat tartalmazó eredetiknél automatikusan álljon-e be.

1

Nyomja meg a FUNCTION (Funkció) gombot.

2

Kövesse az alábbi eljárást:

FUNCTION MODE (1-2) ENTER NO. OR ∨ ∧

2: COPIER SETTINGS PRESS SET TO SELECT

COPIER PARAM. (00-14) ENTER NO. OR ∨ ∧

08 AUTO EXPOSURE 2:VALID

① A COPIER SETTINGS kiválasztásához nyomja meg a 2 gombot.

② Nyomja meg a SET (Beállít) gombot.

③ Az AUTO EXPOSURE MODE kiválasztásához nyomja meg a 8 és a SET (Beállít) gombot.

④ Az 1 illetve 2 gomb megnyomásával válassza ki, hogy a másológép végrehajtsa-e az automatikus megvilágítást.

⑤ Az AUTO EXPOSURE MODE beállításához nyomja meg a SET (Beállít) gombot.

⑥ A funkció üzemmódból való kilépéshez nyomja meg a RESET (Visszaállít) gombot.

Funkciók beállítása az adminisztrátor számára

■ A papírméret megváltoztatása

A papírkazettákat A5, A4, A4R, B4/FLS és A3 méretű papír befogadására készítettük. A papírméret megváltoztatásához kövesse az alábbiakban látható lépéseket.

1

2

Kövesse az alábbi eljárást:

FUNCTION MODE (1-2) ENTER NO. OR ∨ ∧

① A GENERAL FUNCTIONS kiválasztásához nyomja meg az 1 gombot.

② Nyomja meg a SET (Beállít) gombot.

GENERAL PARAM. (0-9) ENTER NO. OR ∨ ∧

③ Nyomja meg a 9 gombot.

09 KEY OPERATOR MODE ENTER PASSWORD=-

④ Adja be az adminisztrátor azonosító kódját (3 számjegy), és nyomja meg a SET (Beállít) gombot.

KEY OPR. MODE (00-25) ENTER NO. OR ∨ ∧

⑤ A PAPER SIZE kiválasztásához nyomja meg a 00 és az 1 vagy 2 gombot.

⑥ A papírkazetta beállításához nyomja meg a SET (Beállít) gombot, és a papírméret beállításához nyomja meg a (▼ vagy ▲) gombot.

A papírméret az alábbiak szerint változik.

⑦ A PAPER SIZE beállításához nyomja meg a SET (Beállít) gombot.

⑧ A funkció üzemmódból való kilépéshez nyomja meg a RESET (Visszaállít) gombot.

Funkciók beállítása az adminisztrátor számára

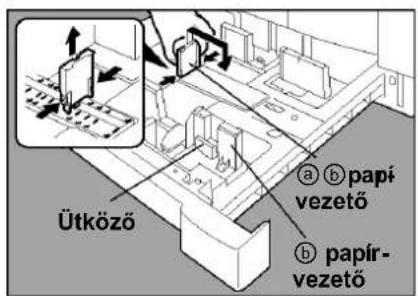

3 A papírterelő és a papírméret jelző átállítása a papírkazettában.

① Húzza ki a papírkazettát és vegye ki a papírt.

② Állítsa be az ⓐ papírvezetőt a kívánt papír hosszúságának megfelelően.

③ Állítsa be a ⑥ papírvezetőt a kívánt papír szélességének megfelelően. A ⑥ papírvezető mozgatásához fogja meg az ütközót.

④ Cserélje ki a papírméret jelzöt.

⑤ Csukja be a papírkazettát.

MEGJEGYZÉS

- Ajánlatos a ⑥ papírvezetőt csavarokkal a helyére rögzíteni. A csavarozással történő rögzítés részleteit tudakolja meg a forgalmazótól.

■ Osztály számláló

Az adminisztrátor korlátozhatja az egyes osztályok által készített másolatok számát, átállíthatja számlálóikat és kódszámaikat. (Az osztályok maximális száma: 50)

1

Nyomja meg a FUNCTION (Funkció) gombot.

Kövesse az alábbi eljárást:

FUNCTION MODE (1-2) ENTER NO. OR ∨ ∧

kiválasztásához nyomja meg az 1 gombot.

② Nyomja meg a SET (Beállít) gombot.

GENERAL PARAM. (0-9) ENTER NO. OR ∨ ∧

③ Nyomja meg a 9 gombot.

09 KEY OPERATOR MODE ENTER PASSWORD=-

④ Adja be az adminisztrátor azonosító kódját (3 számjegy), és nyomja meg a SET (Beállít) gombot.

KEY OPR. MODE (00-25) ENTER NO. OR ∨ ∧

⑤ A DEPT.COUNTER MODE kiválasztásához nyomja meg a 14 és a SET (Beállít) gombot.

MEGJEGYZÉSEK

• A Funkció üzemmód visszaállításához nyomja meg a RESET (Visszaállít) gombot.
• Az osztályszámláló szolgáltatás engedélyezésével kapcsolatosan forduljon a forgalmazóhoz.

Funkciók beállítása az adminisztrátor számára

3

Válassza ki az osztályszámláló üzemmódot.

Nyomja meg a 2 és a SET (Beállít) gombot.

4

Változtassa meg az osztály kódszámot, korlátozza a másolatszámot és az osztályzámláló számát.

I.D CODE 01:1234

① Az osztály kódszámát adja be a hívóbillentyűzetről, és nyomja meg a SET (Beállít) gombot.

MAX COPIES 01:123456

② A maximális másolatszámot adja be a hívóbillentyűzetről, és nyomja meg a SET (Beállít) gombot.

③ Az osztály számát adja be a hívóbillentyűzetről, és nyomja meg a SET (Beállít) gombot (vagy válassza ki a ▼ illetve ▲ gombbal).

④ A számláló törléséhez nyomja meg a 0 és a SET (Beállít) gombot (adjon be „0”-t).

MEGJEGYZÉS

- A Funkció üzemmód visszaállításához nyomja meg a RESET (Visszaállít) gombot.

Kiegészítők

PCL6 emulációs készlet (DA-PC210)
- Nyomtató vezérlő a PCL6-hoz*
• Hálózati interfész kártya
- A papíradagolási lehetőségek és kapacitás növelésére. Papírbehúzó modul × 1 (550 lap)

10/100 Ethernet interfész/ Internet fax készlet (DA-NE200)

1. Papírbehúzó modul (DA-DS182)

MEGJEGYZÉSEK

• Az alábbi táblázatban a különböző funkciókhoz szükséges opciók láthatók.
• Az opciók kombinálásával kapcsolatos részleteket tudakolja meg a forgalmazótól.

Funkció		KÉTOLDALAS EREDETI ▶ MÁSOLÁS		Margó			SZORTÍROZÁS			Egyéb funkciók
	Másolás zoommal	2-ről 1-re másolás	2 lapra másolás	Könyv	Keret	Margó	Nem szortíroz	Szortíroz	Szortíroz-forgat	Manuális Skyshot
ADF		O
2.		Papírkazetta								O

0:
Szükséges

Automatikus eredeti lapbehúzó (ADF)

■ ADF (DA-AS180)

1. Szolgáltatások

① Eredetik automatikus behúzása

• Az ADF tálca maximálisan 50 db, 80 g/m ² papírminőségű, A4 méretű eredetit képes tárolni (maximálisan 30 db FLS/B4, A3 méretű eredeti). A5–A3 méretű eredetiket helyezhet el benne.
• Automatikusan érzékeli az eredeti méretét.

② 2-röl 1-re másolás

- Egyoldalas (teljes méretű vagy kicsinyített) másolat készítése két egyoldalas eredetiről, szomszédos képként.

2. Kiegészítők

Eredeti terelők
Állítsa az eredeti szélességéhez.

- A behelyezett eredetik ne lépjék túl a felső korlátot jelző nyílat.

3. Használat

■ Az eljárás

Nem megfelelő eredetik

• Sima felületű eredetik, fényes és bevonatos papírok
• Vetítőfóliák
• Vezető szélükön gyűrött, hajtogatott, lyukasztott vagy ragasztott eredetik

• Montázzsal készült eredetik
- Nyomásra érzékeny és indigós papírok
• Túlzottan összecsavarodott papírok
- Tüzött eredetik
- Lézernyomtatóból kivett, frissen nyomtatott papír

Problémamegoldás

Papír feltöltés (↓)

■ 550 lapos papírkazetta

1

Húzza ki a papírkazettát.

2

Helyezze be a papírt a másolandó felületével felfelé.

Speciális papírok, pl. fényes felületű papír, postai címkék és írásvetítő fóliák nem használhatók a papírfiókból. A speciális papírokhoz használja a kézitálcát.

3

Győződjön meg arról, hogy nem töltött papírt a papírkazettában lévő túltöltésjelző fölé.

4

Óvatosan tolja vissza a papírkazettát a másológépbe.

FIGYELEM!

• Ne használjon hajtogatott vagy gyűrött papírt. A papírkazetta papírméret megváltoztatásának részleteit lásd a 32. oldalon.
• A nem használt papírt mindig légmentesen zárt tasakban kell tárolni. Ha a papírt szabad levegőn tárolja, olyan problémák merülhetnek fel, mint a papír összecsavarodása, elakadása, felkunkorodása vagy a másolási minőség romlása.

A festékpalack és a használt festék tartályának cseréje (↓)

1

Nyissa ki az elülső fedelet.

2

A használt festék tartályt húzza ki óvatosan balra, az ábra szerint.

3

Zárja le a tartályt a mellékelt kupakkal, és szabaduljon meg töle a helyi előírásoknak megfelelően.

4

① Forgassa el az üres festékpalackot az óramutató járásával ellentétes irányban, amíg meg nem akad. A festékpalack végén látható nyíl jelzés (Nyitva szimbólum) egy vonalba kerül a másológépen lévő nyíl jelzéssel.

Megjegyzés: A festék kiömlésének megakadályozására, mindig úgy vegye ki a festékpalackot, hogy a rögzítőpecek felfelé nézzen.

② Húzza ki az üres festékpalackot.

Megjegyzés: Ha a palack nem jön ki a másológépből, forgassa el kissé a palackot valamelyik irányban, hogy a rögzítőpecek kiszabaduljon, és próbálja meg újra.

FIGYELEM!

• Optimális minőségű másolatok eléréséhez használjon eredeti Panasonic festéket. Tárolja a festéket hűvös, száraz helyen. Használat előtt ne távolítsa el a zárókupakot. Ha eltávolította, használja fel mielőbb a festéket.
• Ha a kijelzön az U13 kód jelenik meg, a „Töltsön be festéket” figyelmeztető jelzés villogni kezd. Ez az üzenet azt közli Önnel, hogy a festékpalack már csaknem kiürült (még kb. 300 oldal nyomtatható ki). Ez az üzenet folyamatosan látható, amíg a palackot ki nem cseréli. Amikor a visszaszámláló eléri a 0-t, a másológép működése leáll. Az üzenet törléséhez, és a másológép működőképessé tételéhez cserélje ki az üres festékpalackot egy újra.

Problémamegoldás

A festékpalack és a használt festék tartályának cseréje (↓)

5

① Rázza fel az új festékpalackot négyszer-ötször, hogy a tartalma fellazuljon.
② Vegye le a festékpalack kupakját.

6

① Igazítsa a festékpalack rögzítőpeckét – amit a végén látható nyíl jelzés (Nyitva szimbólum) is mutat – egy vonalba a másológépen lévő nyíl jelzéssel.

Megjegyzés: A festék kiömlésének megakadályozására, mindig úgy tegye be a festékpalackot, hogy a rögzítőpecek felfelé nézzen.

② Tolja be ütközésig a festékpalackot, majd forgassa el az óramutató járásával megegyező irányban (160°-ot, kb. fél fordulatot), hogy a helyére záródjon (Zárva szimbólum ⬆).

Megjegyzés: Ha a palackot nem tudja teljesen betolni a másológépbe, forgassa el kissé a palackot valamelyik irányban, hogy a rögzítőpecek beakadjon, és próbálja meg újra.

7

Tegyen be egy új, használt festék tartályt.

8

Csukja be az elülső fedelet.

FIGYELEM!

- Ne használja fel újra a tartályban lévő festéket a másológépben.

Elakadt papír eltávolítása

■ Elakadás jelzések és elakadási helyek

Papírelakadás esetén az elakadás jelzés és az elakadás helye(i) megjelenik (megjelennek) a kezelőpult kijelzőn.

Elakadás jelzés

Papírelakadási helyek

A: ADF (lásd 45. old.) (J70, J71)
B: Másológép (Papírkimeneti, papírbemeneti/papírtovábbítási terület) (lásd 42–43. old.) (J51 – J59, J80)
C: Papírbehúzó modul (lásd 44. old.) (J00 – J50)

MEGJEGYZÉS

- Győződjön meg róla, hogy a papírelakadás jelzés az elakadt papír eltávolítása után kialszik-e.

A Papírelakadás kijelzés nem alszik ki, ha a másológépben még mindig van elakadt papír. Ellenőrizze újra, és vegye ki az összes elakadt papírt.

Problémamegoldás

Elakadt papír eltávolítása

■ Papírkimeneti terület

- Győződjön meg róla, hogy a papírelakadás jelzés az összes elakadt papír eltávolítása után kialszik-e.

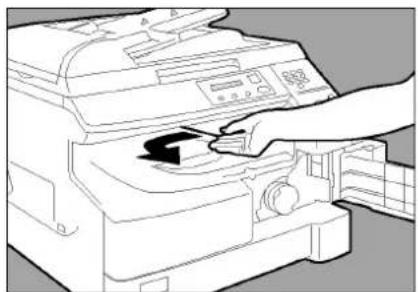

1

Távolítsa el az elakadt papírt.

FIGYELEM!

- Győződjön meg róla, hogy a papírelakadás jelzés az összes elakadt papír eltávolítása után kialszik-e.

Elakadt papír eltávolítása

■ Papírbemeneti / Papírtovábbítási terület

- Győződjön meg róla, hogy a papírelakadás jelzés az összes elakadt papír eltávolítása után kialszik-e.

1

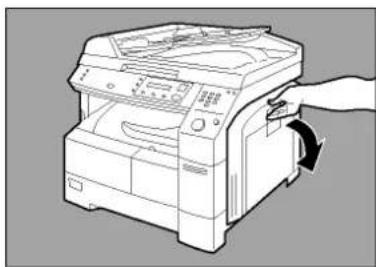

Nyissa le a jobb oldali fedelet.

2

Távolítsa el az elakadt papírt.

3

Ha a másológép már mélyen behúzta a másolópapírt:

① Forgassa el a jobb oldali papíreltávolító forgatógombot.

② Távolítsa el az elakadt papírt.

4

① Nyissa ki a beégető görgő fedelét.

② Távolítsa el az elakadt papírt.

③ Csukja be a jobb oldali fedelet.

Vigyázat: A beégető terület forró lehet.

FIGYELEM!

- Győződjön meg róla, hogy a papírelakadás jelzés az összes elakadt papír eltávolítása után kialszik-e.

Problémamegoldás

Elakadt papír eltávolítása

■ Papírbehúzó modul

- Győződjön meg róla, hogy a papírelakadás jelzés az összes elakadt papír eltávolítása után kialszik-e.

1

① Húzza ki a papírkazettát.
② Távolítsa el az elakadt papírt.
③ Tolja vissza a papírkazettát az eredeti pozíciójába.

2

① Nyissa le a lapbehúzó fedelét.
② Távolítsa el az elakadt papírt.
③ Csukja be a lapbehúzó fedelét.

- Győződjön meg róla, hogy a papírelakadás jelzés az összes elakadt papír eltávolítása után kialszik-e.

Elakadt papír eltávolítása

■ ADF

- Győződjön meg róla, hogy a papírelakadás jelzés az összes elakadt papír eltávolítása után kialszik-e.

1

① Nyissa fel a bemeneti fedelet.
② Távolítsa el az elakadt papírt.
③ Csukja le a bemeneti fedelet.

① Nyissa fel az ADF fedelét.

Megjegyzés: Az eredetik károsodásának elkerülése érdekében nyissa fel az ADF fedelét, mielőtt eltávolítaná az elakadt eredeti(ke)t.

② Távolítsa el az elakadt papírt.
③ Csukja le az ADF fedelét.
④ Csukja le az ADF-et.

FIGYELEM!

• Az ADF fedelének lecsukásához nyomja le a közepén lévő: kiálló részt.
• Győződjön meg róla, hogy a papírelakadás jelzés az összes elakadt papír eltávolítása után kialszik-e.
• Az eredeti(k) károsodásának elkerülése érdekében nyissa fel az ADF fedelét, mielött eltávolítaná az elakadt eredeti(ke)t.

Mielőtt a szervizhez fordulna

Ellenőrizze

Teendő

A berendezés nem működik

Világít a kijelző?

(Nem)

Villog (vagy világít) az ENERGY SAVER (Energiatakarékos) gomb és a kijelzések eltünnek? (lásd 20. old.)

(Nem)

Megjelenik valamelyik U## kód vagy üzenet a kijelzön?

(U01, U07, U13, U14, U16, U20 vagy U21) (lásd 48. old.)

(Nem)

Megjelenik a Töltsön be papírt jelzés vagy üzenet a kijelzőn? (≡)*

(Nem)

Megjelenik az Elakadás jelzés vagy üzenet a kijelzön (8V)?

(Nem)

Megjelenik valamelyik E#-## jelzés vagy hibaüzenet a kijelzön?

(Igen)

Ellenőrizze, hogy a hálózati kapcsoló be van-e kapcsolva, és a hálózati dugasz az aljzatban van-e.

(Igen)

Nyomja meg a kezelópulton az ENERGY SAVER (Energiatakarékos) gombot.

(Igen)

Hajtsa végre az egyes üzeneteknek megfelelő müveleteket.

(lgen)

Tegyen be papírt (lásd 38. old.).

(Igen)

Távolítsa el az elakadt papírt (lásd 41. old.).

(Igen)

Ha a Töltsön be festéket jelzés villogni kezd*, vagy világít, cserélje ki a festékpalackot egy újra. Ennek a figyelmeztetésnek az aktiválása után a másológép mindig a Festékfeltöltés üzemmóddal (elvégzése kb. 3 perc) indul, amikor a hálózati kapcsolót ki- majd bekapcsolja, vagy amikor az elülső/jobb oldali fedelet kinyitja, majd becsukja.

Megjegyzés: *Ha a figyelmeztető jelzés villogni kezd, a 300 oldalas visszaszámláló aktiválódik, és amint eléri a 0-t, a másológép működése leáll. A 300 oldalas visszaszámlálás 6%-os képkitöltésen alapul; a nyomtatási sürűségtől függően néhány oldal üresen nyomtatódhat ki.

A másológép működése és a kijelzések az alábbiak szerint alakulnak:

1. Amikor bekapcsolja a hálózati kapcsolót, vagy kinyitja, majd becsukja az elülső/jobb oldali fedelet, a másológép megkezdi a felfűtést, és az LCD kijelzön a következő jelenik meg:

PLEASE WAIT...

1. Elindul a Festékfeltöltés üzemmód, és az LCD kijelzőn a következő jelenik meg:

A Töltsön be festéket jelzés:

• Villog = A festékpalack csaknem üres.
  • Világít = A festékpalack üres.

• Ez az üzenet mintegy 200 másodpercig látható:

*• Mindegyik „.” kb. 10 másodperc.

1. Az üzenet a felfütési ciklus befejezése után is a kijelzőn marad. Ha kicseréli a festékpalackot, a csere befejezése után a Töltsön be festéket jelzés automatikusan eltűnik.


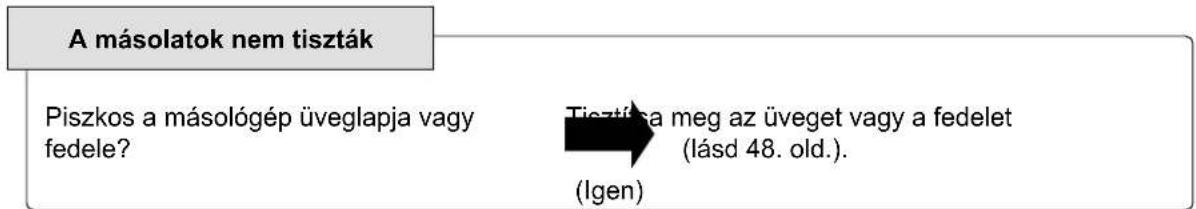


Felhasználói hibakódok (U kódok)

Az öndiagnosztika funkciók észlelik a másológép fontos alkotóelemeinek meghibásodását. Ha bármilyen hiba fordul elő, a másológép leáll.

Kód	Üzenet a kijelzön	Ellenőrizze a következőket
U01	CLOSE FRONT/RT COVER Nyitva van az elülső fedél.
U07	CLOSE FEED COVER Nyitva van a lapbehúzó fedél.
U13	ADD TONERNO WASTE TONER BOX	1. Nincs megfelelően betéve a festékpalack.2. Kevés a festék.
U14	WASTE TONER BOX IS FULL	1. Nincs megfelelően betéve a használt festék tartály.2. A használt festék tartály megtelt festékkel.
U16	NO WASTE TONER BOX Nincs betéve használt festék tartály.
U20	CLOSE ADF COVER ADF Nyitva van az ADF fedél.
U21	CLOSE PLATEN COVER	A másológép inicializálása közben nyitva volt az ADF fedél. (Az opcionális ADF telepítve van.)

■ Ha a fenti műveletek nem oldották meg a problémát, hívja a szervizt.

A másológép gondozása

■ Hetente egyszer, rendszeresen tisztítsa meg.

Tárgyüveg / Tárgyüveg fedél

① Semleges tisztítószerrel és törlőruhával finoman törölje át.
② Száraz ruhával finoman törölje át újra.

■ DP-1510P/1810P (Másológép)

Típus: Asztali
Tárgyüveg típus: Rögzített
Alkalmazható eredetik: Egyedi	lapok, könyvek (max. A3)
Másolási módszer: Lézer elektrofotográfiai módszer
Rögzítési módszer:	Högörgős fixálás
Képalkotási módszer: Száraz, egykomponenses festékporral
Felbontás: Max. 600 dpi
Maximális másolat mérete: A3
Üres terület: Max. 5 mm
Felfűtési idő:	Kb. 30 másodperc (20 °C)
Első másolat ideje:	kb. 6,5 másodperc (A4 ☐az 1. kazettából)
Folyamatos másolási sebesség:	15 db A4 formátumú másolat/perc (DP-1510P)18 db A4 formátumú másolat/perc (DP-1810P)
Nagyítási arányok:	Előre programozva: 115%, 122%, 141%, 173%, 200%Változtatható: 101% és 200% között, 1%-os lépésekben
Kicsinyítési arányok:	Előre programozva: 87%, 82%, 71%, 58%, 50%Változtatható: 99% és 50% között, 1%-os lépésekben
Papíradagolás: Papírkazetta (550 lap × 1) + Kézitálca (50 lap)2. Lapbehúzó egység (550 lap – opcionális)
Papír súly:	60–90 g/m2(a kézitálcáról: 56–128 g/m2)
Példányszám beállítás:	Max. 999 lap (a kiadótálca kapacitása 250 lap)
Energiaigény:	AC 220–240 V, 50/60 Hz, 6,0 A
Fogyasztás:	Max. 1,2 kW, 2,2 Wh alvó üzemmódban
Méretek:	588 mm (széles) × 605 mm (mély) × 458 mm (magas)
Tömeg (súly):	41 kg
Üzemi környezet:	Hömér séklet: 10–35 °C, Relatív légnedvesség: 45–85%(A páratartalomnak azonban 70%-nak, vagy annál kevesebbnek kell lennie 35 °C-os hömér sékleten, illetve a hömér sékletnek30 °C-osnak, vagy alacsonyabbnak kell lennie 85%-oslégnedvesség mellett.)

• A műszaki adatok minden előzetes figyelmeztetés nélkül változhatnak.

■ ADF (DA-AS180)

DA-AS180
Tálca kapacitás: A4, A5: 50 lap (70 g/m 2 )A3, FLS/B4·: 30 lap ( 70\ g/m2 )
Papírméret: A5/A4/ FLS/B4/A3
Papír súly: 50–110 g/m	2
Energiaigény: A másológép biztosítja.
Méretek: 552 mm (széles) × 520 mm (mély) × 135 mm (magas)
Tömeg (súly): 8,3 kg

■ 2. Papírbehúzó modul (DA-DS182)

DA-DS182
Papírméret: A5/A4/FLS/B4/A3
Papír súly: 60–90 g/m	2
Energiaigény: A másológép biztosítja.
Méretek: 550 mm (széles) × 155 mm (mély) × 585 mm (magas)
Tömeg (súly): 9,5 kg

• A müszaki adatok minden előzetes figyelmeztetés nélkül változhatnak.

Opciók és fogyóanyagok

A DP-1510P/1810P típusú, digitális fénymásológép igen nagy tisztaságú képeket készít. Másolási képességei jelentősen megnövelhetők az alábbi opciók és kiegészítők használatával. Reméljük, hogy a választékok széles köre segítséget nyújt irodája termelékenységének és hatékonyságának növelésében.

■ Opciók

Részegységek neve Típusszám Megjegyzések
Automatikus eredeti lapbehúzó	DA-AS180	ADF-ként is hivatkozunk rá.
2. Papírbehúzó modul DA-DS182
Lapmemória (16 MB) DA-SM16B Az elektronikus szortírozáshoz.
Lapmemória (128 MB)	DA-SM28B	Az elektronikus szortírozáshoz.

■ A nyomtatóhoz

Részegységek neve Típusszám Megjegyzések
PCL6 emulációs készlet	DA-PC210	Nyomtató vezérlő a PCL6-hoz*
10/100 Ethernet interfész/Internet fax készlet	DA-NE200 Hálózati	interfész kártya

■ Fogyóanyagok

Részegységek neve Típusszám Megjegyzések
Festékpalack DQ-TU10C

Jegyzetek

Jegyzetek

Az Ön Panasonic szervize:

Nyomtatva Magyarországon

Magyar
