HASZNÁLATI ÚTMUTATÓ Master (2013) RENAULT

Kiegészítő a Master kezelési útmutatóhoz

Busz változatok

Elektromos működtetésű oldalsó tolóajtó.... 2

Kézi működtetésű oldalsó tolóajtó.... 3

Fogantyúk....4

Fellépő....4

Hátsó ülések: működés.... 5

Hátsó biztonsági övek.... 6

Kiegészítő fütés....7

Kiegészítő légkondicionálás....9

Szellőzőnyílások: levegőkivezetés.... 10

Ablakok.... 11

Rakodórészek.... 11

Biztonsági berendezések.... 12

Belső világítás 15

Ezen kiadvány információi kiegészítik a RENAULT alapdokumentációban leírtakat.

Francia nyelvröl fordítva. A teljes vagy részleges sokszorosítás és fordítás a gépkocsi gyártójának írásos engedélye nélkül tilos.

RENAULT S.A.S. SOCIÉTÉ PAR ACTIONS SIMPLIFIÉE AU CAPITAL DE 533 941 113 €

13-15, QUAI LE GALLO

92100 BOULOGNE-BILLANCOURT R.C.S. NANTERRE 780 129 987

Az oldalajtó elektromos nyitása, zárása a vezetőülésből

Nyitás/Zárás

A jármű álló helyzetében, bekapcsolt gyújtással és behúzott kézifékkel nyomja meg a kapcsolót 1.

A fellépő nyitását/zárását jelzi a visszajelzőlámpa 2.

Fagy esetén, amennyiben az oldalsó tolóajtó nem nyílik a gomb megnyomására 1, manuálisan reteszelje ki.

A tolóajtó nyitásának/zárásának megszakítása

Bármely pillanatban megállíthatja az ajtó nyitását/zárását a kapcsoló megnyomásával 1.

Az ajtó teljes nyitásához vagy zárásához nyomja meg ismét a kapcsolót 1.

Működési rendellenesség

Amennyiben nehézsége van az oldalsó toló-ajtó nyitásával/zárásával, a kapcsoló 1 hosszan tartó nyomásával növelheti az ajtó teljesítményét.

Forduljon a márkaképviselethez.

Biztonsági okokból, elindulás előtt ellenőrizze, hogy az összes ajtó megfelelően van becsukva.

Az oldalsó tolóajtó működtetésével kapcsolatos megjegyzések

A tolóajtó és a jármű bármely ajtajának nyitását és zárását kellő elővi-gyázatossággal végezze:

• Ügyeljen arra, hogy személy, testrész vagy állat ne sérülhessen meg a művelet során.
• A tolóajtó működtetéséhez csak a belső vagy külső kilincseket használja.
  – Az ajtót mindig óvatosan nyissa vagy zárja.
• Figyelem: ha a jármű lejtőn áll, óvatosan nyissa ki vagy zárja be az ajtót egészen a rögzített helyzetig.
• Mielött a járművel elindulna, mindig ellenőrizze, hogy a tolóajtó jól be legyen zárva.

KÉZI MÜKÖDTETÉSÜ OLDALSÓ TOLÓAJTÓ

Az oldalsó ajtó kézi nyitása, zárása

Nyitás

Álló jármű esetén, behúzott kézifékkel, húzza meg a fogantyút 1 vagy 2 és tolja hátra az ajtót a gépkocsi hátsó része felé.

Az oldalsó ajtó nyitásához és zárásához, a járműnek álló helyzetben kell lennie és a kéziféket be kell húzni.

Bezárás

Álló jármű esetén, behúzott kézifék mellett, húzza meg a fogantyút 1 vagy 2, és tolja el az ajtót a gépkocsi első része felé a teljes bezáródásig.

Megjegyzés: amennyiben a kézifék nincs behúzva az ajtó nyitásakor, a nyitás teljes időtartama alatt hangjelzés hallatszik.

Biztonsági okokból, elindulás előtt ellenőrizze, hogy az összes ajtó megfelelően van becsukva.

Az oldalsó tolóajtó működtetésével kapcsolatos megjegyzések

A tolóajtó és a jármű bármely ajtajának nyitását és zárását kellő elővi-gyázatossággal végezze:

• Ügyeljen arra, hogy személy, testrész vagy állat ne sérülhessen meg a művelet során.
• A tolóajtó működtetéséhez csak a belső vagy külső kilincseket használja.
  – Az ajtót mindig óvatosan nyissa vagy zárja.
  – Figyelem: ha a jármű lejtőn áll, óvatosan nyissa ki vagy zárja be az ajtót egészen a rögzített helyzetig.
• Mielött a járművel elindulna, mindig ellenőrizze, hogy a tolóajtó jól be legyen zárva.

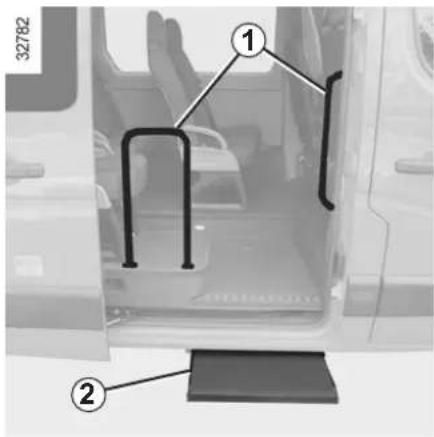

KAPASZKODÓFOGANTYÚK/FELLÉPŐ

Kapaszkodófogantyú 1

A fogantyúk 1 megkönnyítk a jármüre történő feljutást és a lejutást.

Elektromos működtetésű fellépő 2

Az oldalajtó nyitásával és zárásával egyidőben működik.

Megjegyzés: amennyiben a kézifék nincs behúzva az ajtó nyitásakor, a nyitás teljes időtartama alatt hangjelzés hallatszik.

Működési rendellenesség

Ha a visszajelzőlámpa 3 az oldalsó tolóajtó zárt helyzetében továbbra is világít, ez azt jelzi, hogy a fellépő nem húzódik vissza az ajtó záródásakor.

Manuálisan húzza vissza a fellépőt a a lépcső hátoldalán található mechanika segítségével és győződjön meg róla, hogy semmi nem akadályozza a záródást (kavics, sár, ...).

Forduljon a márkaképviselethez.

Bizonyos feltételek esetén (fagy, sár stb.) ellenőrizze, hogy a fellépő nem csúszós-e.

Sérülésveszély.

HÁTSÓ ÜLÉSEK: működés

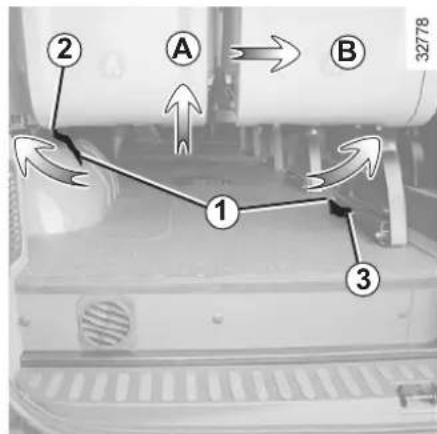

Ülés és ülöpad kivétele

• Fogja a vezetőülés alatt elhelyezkedő szerszámkészletet 1;
  – forgassa el a tengelyeket 2 és 3 a szerszám 1 segítségével, az ülés vagy az utasülés kioldásához (először az ülés oldalánál 2, majd az ülés lábánál 3);
• emelje fel az ülést/ülöpadot (A mozdulat);
• vegye ki az ülést/ülőpadot úgy, hogy a busz közlekedő része felé húzza azt (B mozdulat).

33366

Ülés és ülőpad felszerelése

• Helyezze el az ülést/ülöpadot a rögzítési pontoknak megfelelően;
• engedje le az ülést/ülöpadot a kattanásig;
• ellenőrizze, hogy megfelelően rögzítödtek-e.

Biztonsági okokból ezeket a műveleteket a gépkocsi álló helyzetében végezze el.

A vezető előtt semmiféle tárgy nem lehet a padlón, hirtelen fékezéskor ezek a pedálok alá csúszhatnak és megakadák azok használatát.

A hátsó ülésen végzett műveletek során ellenőrizze az ülés rögzítőelemeinek tisztaságát (nem lehet rajtuk kavics, rongyi mi más, amely akadályozná az gfelelő rögzítését).

HÁTSÓ BIZTONSÁGI ÖVEK

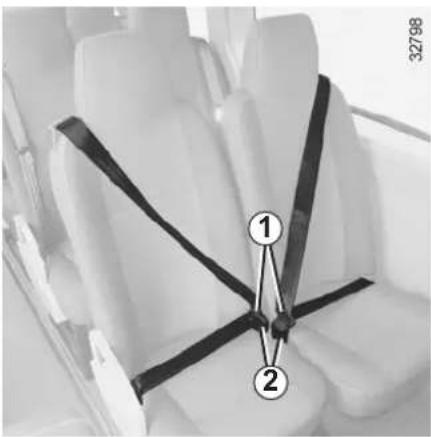

A hevedert lassan, rángatás nélkül húzza ki mindaddig, amíg az öv fémnyelve 1 hallhatóan bekattan a rögzítőházba 2 (ellenörizze a fémnyelv 1 meghúzásával, hogy a csat nem old ki).

A hátsó biztonsági övek hatékonyságának biztosítása érdekében ellenőrizze az ülések megfelelő rögzítését.

Nyitás

Nyomja meg a gombot a rögzítőházon 2. Az automata övtekerő visszahúzza a hevedert. Kísérje a kezével.

A rosszul beállított vagy összecsavarodott biztonsági övek baleset esetén sérülést okozhatnak.

Egy személyhez (felnött vagy gyermek) egy biztonsági övet használjon.

Még a terhes nőknek is használniuk kell a biztonsági övet. Ebben az esetben ügyeljen arra, hogy a medencét rögzítő heveder ne nyomja túlságosan a has alját, de túlságosan laza se legyen.

Tilos gyermeküléseket elhelyezni a hátsó üléseken, valamint a két személyes első utasülésen.

KIEGÉSZÍTŐ FÜTÉS (1/3)

A fütés használatával vagy az alap légkon-dicionálással kapcsolatosan tájékozódjon a gépjármű kezelési könyvében.

Figyelmeztetések a kiegészítő fűtés használatával kapcsolatban

– Ne működtesse a kiegészítő fűtést zárt térben, mert a kipufogógázok mérgezőek.

– Ne álljon meg és ne működtesse a kiegészítő fűtést olyan helyen, ahol a forró kipufogócső gyúlékony anyagokkal (pl. száraz fű, levelek) érintkezhet.
- Ne működtesse a kiegészítő fűtést az üzemanyagtartály feltöltése során.

Vezérlés

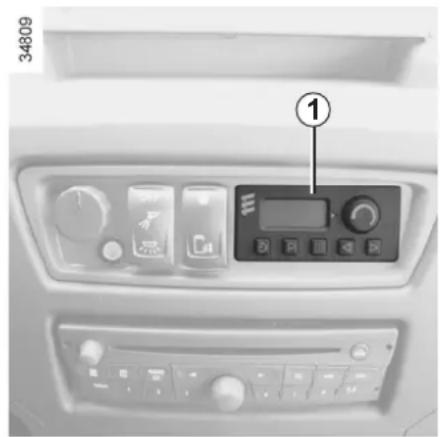

1 - Kiegészítő fűtés vezérlőegysége.

A kiegészítő fűtés tartós használata álló motor mellett az akkumulátor idő előtti lemerülését okozhatja. Ennek elkerülése érdekében töltse fel az akkumulátort, néhány kilométert haladva a gépkocsival vagy nyított és jól szellőző helyen járatva a motort.

KIEGÉSZÍTŐ FÜTÉS (2/3)

2 - Kijelző.

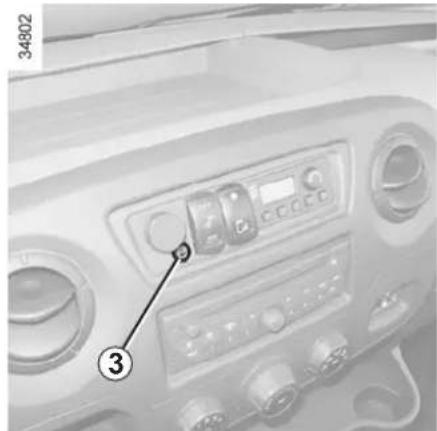

3 - Hőmérséklet-választó.
4 - Választógombok.
5 - Fütés.
6 - Programozás.
7 - Óra beállítása.

Idő és dátum beállítása

Nyomja a gombot 7 mindaddig, amíg az óra- kijelző nem villog.

Különleges eset: az első beállítás alkalmával (vagy ha az akkumulátor által biztosított áramellátás szünetelt), nyomja meg röviden a gombot ◀ vagy ▶ addig, amíg az időkijelzés nem villog.

Állítsa be az órát a gombok segítségével ◀ vagy ▶. Az idő akkor memorizált, ha nem villog tovább.

A hét napjának kijelzése villog:

állítsa be a napot a gombok segítségével ◀ vagy ▶. A nap akkor memorizált, ha nem villog tovább.

A kijelzés a gyújtás kikapcsolása után kb. 15 másodpercig világít.

Működés / Leállítás

Nyomja meg a gombot 5.

A visszajelzőlámpa világítása A a fütés működését jelzi.

A fütés működési idejének módosítása

Ha a fütés nem működik (a visszajelzőlámpa A nem világít), nyomja meg a gombot ◀ mintegy 3 másodpercig, hogy a fütési időtartam villogva megjelenjen a kijelzőn.

Állítsa be a fütés időtartamát a gombok ◀ vagy ▶ segítségével. Az időtartam men-tésekor megszűnik a kijelző villogása.

KIEGÉSZÍTŐ FÜTÉS (3/3)/KIEGÉSZÍTŐ LÉGKONDICIONÁLÁS

Fűtésmód programozás

Maximum három beállítás menthető. Nyomja meg a gombot 6 annyiszor, hogy a kívánt memóriaszám B villogjon.

Nyomja meg a gombot röviden ◀ vagy ▶, a kijelzön villog az időkijelzés programozása.

Állítsa be az órát a gombok ◀ vagy ▶ segítségével. Várja meg, amíg az órakijelzés villogása megszűnik. Ezután beállíthatja a napot a gombok ◀ vagy ▶ segítségével.

Ha a kijelzön ismét az óra látható, akkor az óra és a nap mentése megtörtént.

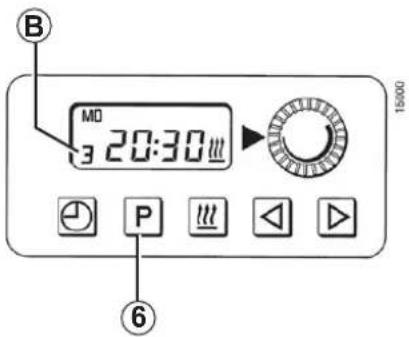

Programozási emlékeztető

A memória aktiválásához tartsa lenyomva a gombot 6 mindaddig, amíg a megfelelő szám B megjelenik a kijelzőn.

Üres állás vagy nincs aktivált memória

Nyomja a gombot 6 mindaddig, amíg minden memóriaszám B eltűnik a kijelzőről.

Kiegészítő légkondicionálás

Az alap légkondicionálás használatával kapcsolatban lásd a gépjármű kezelési kézikönyvét.

A hátsó kiegészítő légkondicionálás kizárólag abban az esetben működik, ha az alap légkondicionálás elöl be van kapcsolva.

Vezérlés

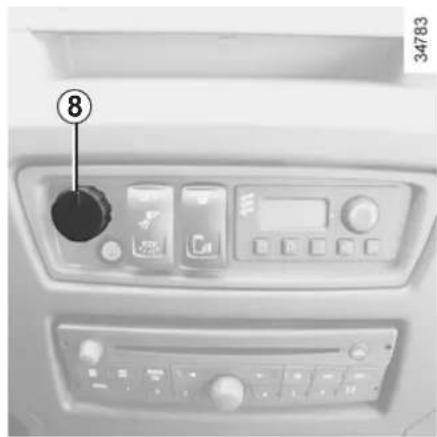

8 - A levegőmennyiség szabályozása.

Ne nyissa ki a légkondicionálás hűtőkörét. Börre vagy szembe kerülve sérüléseket okozhat.

SZELLŐZÖNYÍLÁSOK: levegőkivezetés

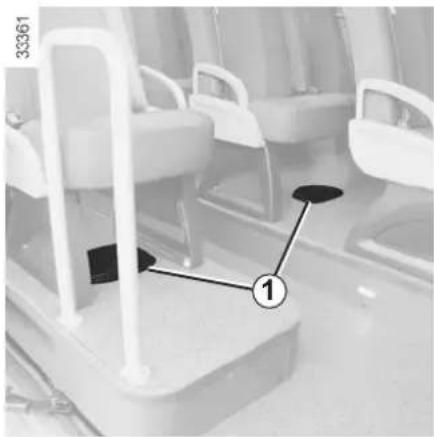

A padló szellőzőnyílásai 1

Mindegyik ülésnél található szellőzőnyllás. Az ülések lábterében a meleg levegő mennyiségének szabályozása a hőmérséklet függvényében automatikusan történik.

Szellőzőnyílások 2

Mindegyik ülésnél található szellőzőnyílás.

A befújt levegő mennyiségének szabályozásához forgassa a szellőzőnyílást 2 a megfelelő irányba.

Semmit ne juttasson be a gépkocsi szellőzőrendszerébe (például kellemetlen szag stb. esetén).

Ez megrongálódáshoz vezethet és tüzet okozhat.

ABLAKOK/RAKODÓHELYEK

34782

Nyomja meg a nyelveket 1, és tolja az üveget a kívánt irányba.

Tolóajtók és tolóablakok

Mielött bármit tenne, ellenőrizze, hogy az utasok semmilyen testrésze ne legyen a nyian vagy ablakban.

Hátsó oldalsó billenő ablak

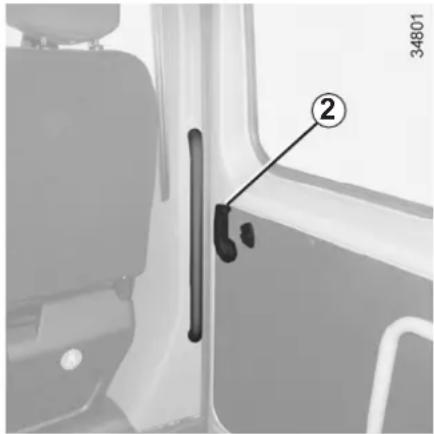

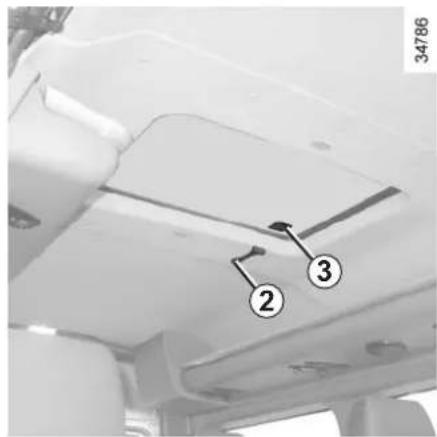

A csomagtartóhoz való hozzáféréshez húzza meg a kilincset 2.

Ügyeljen rá, hogy semmilyen kemény, nehéz vagy hegyes tárgyat ne tároljon a nyitott rakodóhelyeken, mert kanyar, fékezés vagy ütközés esetén et és személyi sérülést okozhat.

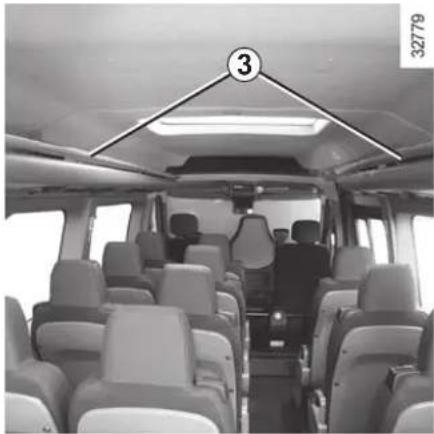

Felső rakodórészek 3

Ezek a rakodórészek kizárólag tárgyak szál-lítására szolgálnak.

A felső rakodóhely terhelése nem haladhatja meg az egyenletesen elosztott 20 kg-ot.

BIZTONSÁGI BERENDEZÉSEK (1/3)

Vészhelyzetben használja a hátsó szárnyasajtókat.

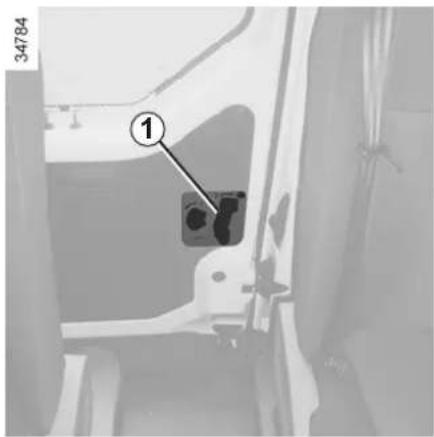

A hátsó szárnyasajtók belülről történő nyitása:

• emelje fel a kart 1;
• nyomja meg az ajtószárnyakat.

Ablakok

A címkével 3 jelölt ablakok vészkijáratként is funkcionálnak: vészhelyzetben az eszköz 2 segítségével törhetők be.

Az út szélén való parkoláskor, ha a csomagtartó ajtaja teljesen nyitva van, előfordulhat, hogy a hátsó lámpák nem láthatóak. Figyelmeztetnie kell a közlekedés többi résztvevőjét a gépkocsi jelenlétére, az adott ország előírásainak megfelelő elakadásjelző háromszög vagy egyéb eszköz használatával.

BIZTONSÁGI BERENDEZÉSEK (2/3)

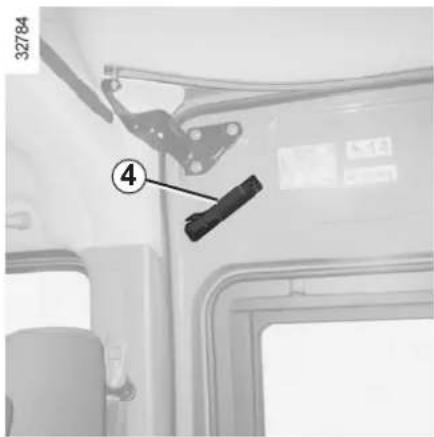

Az oldalsó tolóajtó belülről nyitható:

• húzza meg a fogantyút 4;
• a nyitáshoz tolja hátrafelé az ajtót.

Biztonsági okból az ajtó nyitását és zárását kizárólag álló helyzetben végezze el.

Amennyiben a gépjármű nincs lezárva, kivülről is nyithatja az oldalsó tolóajtót:

• húzza meg a fogantyút 5;
• a nyitáshoz tolja hátrafelé az ajtót.

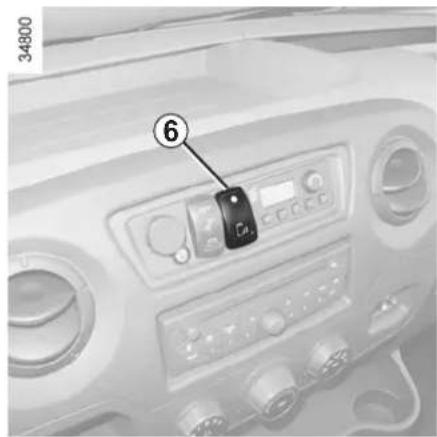

Amennyiben a belső vagy külső vésznyítókat működtette, újra kell inicializálni az oldalsó elektromos tolóajtót. Ehhez az alábbiakat kell tennie:

• állítsa alaphelyzetbe az érintett fogantyút;
• végezzen el egy komplett zárást/nyitást a kapcsoló 6 folyamatos nyomva tartásával.

BIZTONSÁGI BERENDEZÉSEK (3/3)

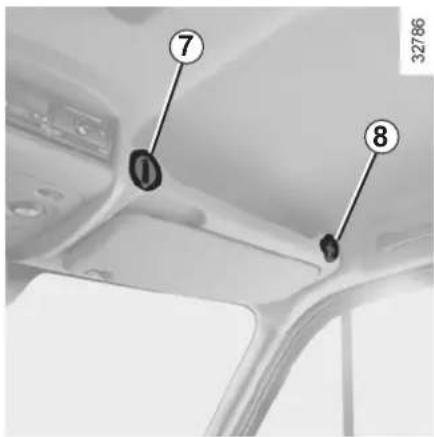

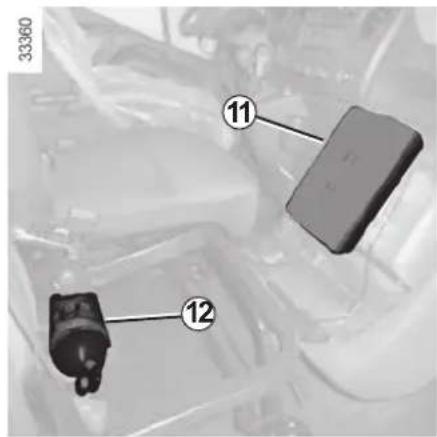

Elsősegély készlet 11

A rakodórekeszben 10 található, helyét egy matrica 8 jelöli.

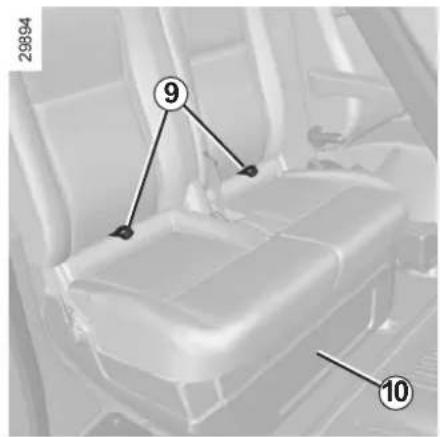

Az eléréséhez húzza meg az első utasülés nyelveit 9.

A vezető előtt semmiféle tárgy nem lehet a padlón, hirtelen fékezéskor ezek a pedálok alá csúszhatnak és megakadá-

lyozhatják azok használatát.

Tüzoltókészülék 12

A rakodórekeszben 10 található, helyét egy matrica 7 jelöli.

Az eléréséhez húzza meg az első utasülés nyelveit 9.

Gépkocsitól függően, a gépkocsi hátsó részén kiegészítő tűzoltókészülék helyezkedhet el.

BELSŐ VILÁGÍTÁS

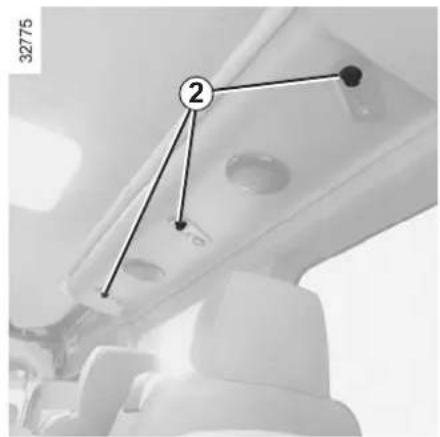

A hátsó utasülések mindegyikéhez tartozik egy olvasólámpa 2.

Az olvasólámpa fel- és lekapcsolásához nyomja meg a kapcsolót 1.

Állítsa az olvasólámpát a kívánt helyzetbe.

A kapcsoló 3 lehetővé teszi a világítótestek 4 bekapcsolását és kikapcsolását.
