HASZNÁLATI ÚTMUTATÓ TC-21S3 PANASONIC

Veuillez lire ces instructions attentivement avant d'utiliser l'appareil et veuillez les conserver pour vous y reporter plus tard.

INHALT

• Avertissements et pr écautions 26.
• Informations g énérales 26.
• Accessories 27.
• Mise en place des piles de la décommande ... 27

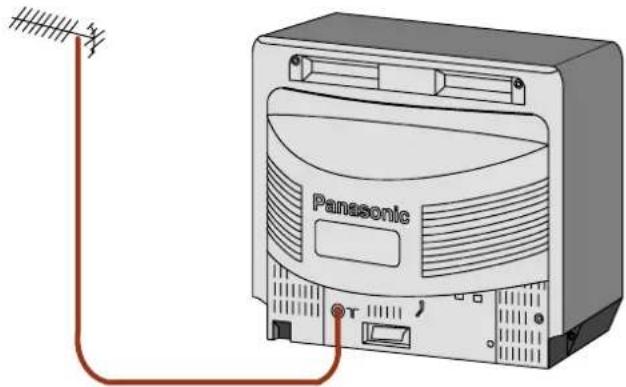

  • Installation et mise en service ..... 28

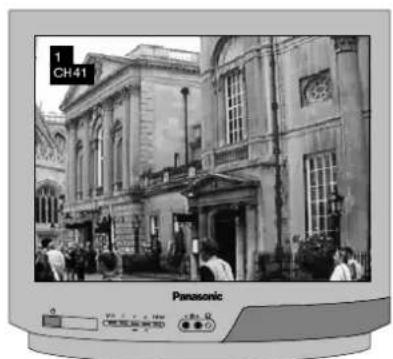

• Position des commandes .... 30
• Menus 31
• Connexions audio / vid éo 33
  •R ésolution des problèmes 34
  • Informations concernant le terminal Scart ..... 34

• Sp écifications techniques .... 35

• Cette télévision est conçue pour fonctionner en 220—240 V c.a., 50Hz.

• N'exposez pas cette télévision la pluie ou une humidité excessive

●DANGER : HAUTE TENSION !

N'enlevez pas le boîtier l'arrière de l'appareil. Aucune pièce pouvant être entretenue par l'utilisateur ne s'y trouve.

- Evitez d'exposer cette t élévision à la lumière directe du soleil ou d'autres sources de chaleur.

- Lorsque cette t élévision n'est pas utilis e pendant une période prolongée, pensez à la débrancher au secteur. Pour débrancher l'appareil au secteur, ne tirez pas sur le câble électrique mais saisissez la prise elle---même.

• ENTRETIEN DU BOITIER ET DU TUBE CATHODIQUE

Débranchez l'appareil au secteur. Vous pouvez nettoyer le boîtier et le tube cathodique au moyen d'un chiffon doux humide additionré d'un peu de détergent non caustique. N'utilisez pas de solution contenant du benzole ou du pétrole. Attention, les appareilsé é l'avis peuvent provoquer de l'électricité statique. Faites attention quand vous touchezécran.

- Il est essentiel de pr évoir une ventilation ad quate pour assurer le bon fonctionnement des pièces électriques. Nous recommandons de laisser un espace de 5cm au moins tout autour de télévision, même lorsqu'elle est placée dans un meuble ou entre des rayonnages

INFORMATIONS GENERALES

Fonction 'Veille'

Si l'appareil n'est pas éteint lorsque la chaîne télévisée cesse ses transmissions, il se mettra automatiquement en état de veille après 30 minutes. Cette fonction n'est pas disponible en mode AV.

Mémoire 'Dernière position'

Certaines fonctions sont dates d'une mémoire 'dernière position', c'est-à-dire que le réglage utilisé au moment de l'arrêt de l'appareil sera celui utilisorsque l'appareil sera remis en marche :

Position programme	Couleur	Volume
Contraste	Luminosité	Veille
Piqué	Etat	C-A-T-S

Vérifiez que vous pass dez les accessoires et piècese illustr s

Manuel d'utilisation

Garantie du téléviseur

Pilesdeat lecommande (2 piles format R6 (UM3))

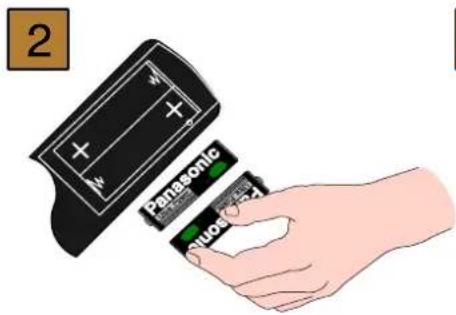

MISE EN PLACE DES PILES DE LA TELECOMMANDE

Ouvrir le compartiment des piles

Mettre les piles à l'intérieur --- bien respecter la polarit correcte

Remettre le couvercle en place

•V réiez que les piles soient bien install es dans bon sens.
- Ne m éangez pas des piles usagées avec des piles neuves. Enlevez immédiatement les piles usagées et usées.
- Ne m élangez pas différents types de piles comme piles alcalines et piles au maganèse. N'utilisez pas de piles rechargeables (Ni---Cad)

Le magnétoscope peut également se brancher au poste de élévision au moyen d'unâc ble Peritel.

Voir en page 33 pour une explication pluséd taill e des branchements audio / éod

Le matériel auxiliaire et lesâc bles ne sont pas fournis.

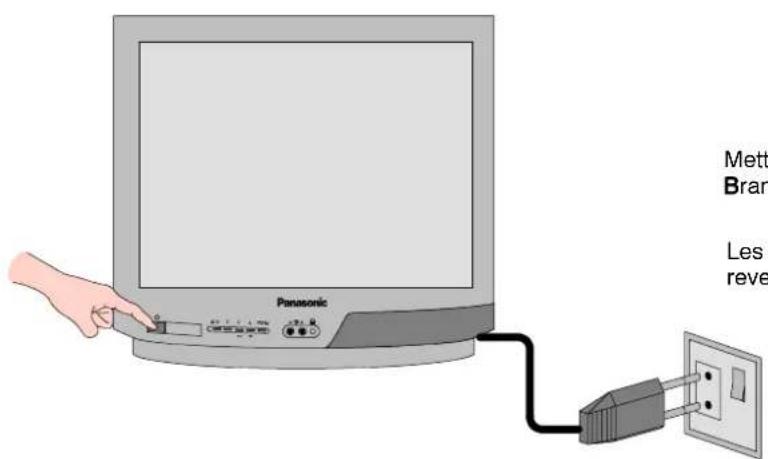

Mettez votre magé toscope en marché! * Branchez la télévision au secteur et mettez-la en marche.

Les programmes apparaîtront immédiatement si votre revendeur a programré le é é viseur pour vous.

*1 nous vous recommandons de mettre en marche le signal-test de votre magnétoscope. Consultez le manuel de votre magnétoscope.

3

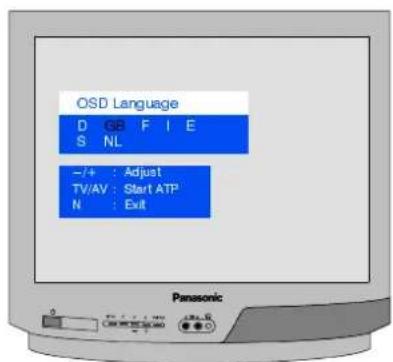

Choisissez la langue désirée à partir de l'écran de choix de langue OSD. Appuyez sur le bouton TV/AV pour lancer ATP (Réglage Automatique des Chaînes)

4

L'appareil trouvera les chaînes télévisées, les mettra en ordre et les mettra en mémoire, prêtes à l'utilisation. *1

5

La première chaîne disponible s'affichera. Arrêtez le signal test du magoscope.

*1 L'ordre de classification dépend du signal télévisé, du système de diffusion et des conditions de réception. Si l'ordre ne vous convient pas, il est possible de le changer. Voir la fonction 'Echange' du méglage—rvoir en page 32.
*2 Il est important d'utiliser uniquement la position de programme TV "0" pour visualiser votre magnétoscope. Si l'image de votre magnétoscope ne s'affiche pas en position 0 (la position magnétoscope), vous devrez modifier le canal RF du magnétoscope ou ajuster le réglage de la position "0" de votre télévision jusqu'à ce que vous receviez la sortie RF du magnétoscope.

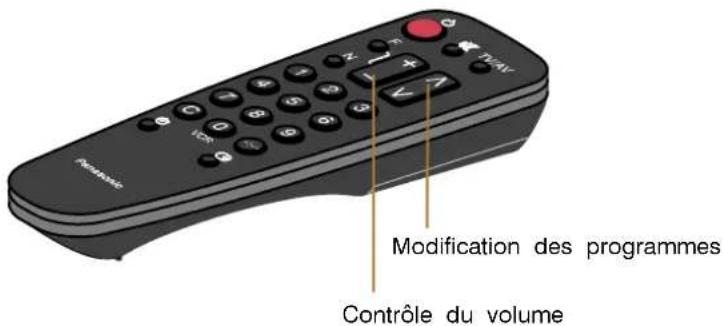

Etat : Affiche la position programme Sélection des programmes 18 60 le numéro de chaîne et l'heure au moyen des touches numiques

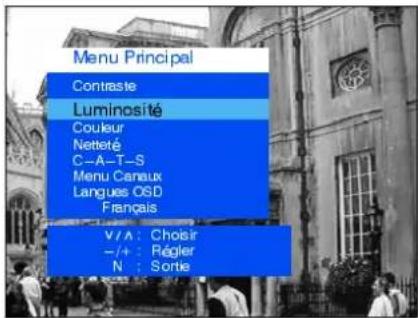

Menu principal

Contraste

Luminosité

Couleur

Piqué

Le contraste, la du minimisé la boudeur le pléquique peuvent être modifiés séborles son do itidis de visualisation op se és pr f rences personnelles.

C--A--T--S : système automatique de suivi du contraste

Modifie automatiquement leéglage du contraste selon l'évolution de la luminosit ambiante.

Pour obtenir les meilleurs résultats, mettez d'abord le contraste sur maximum pour permettre au système C---A---T---S de fonctionner sur une fourchette la plus large possible. Ensuite, électionnez l'une des trois positions proposées.

Langue OSD

Le menu langue OSD vous permettra de modifier la langue utilisée pour tous les menus él' cran.

Menu d'elerégigbage

Le menu der églage peerenet d'adéder aux annements réglage glage manuels ettaudonatiques

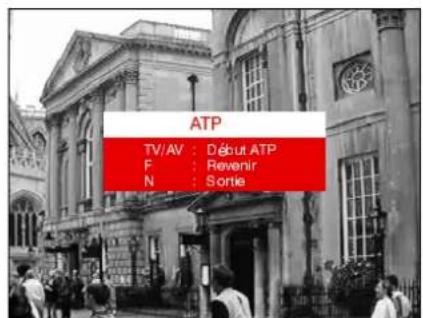

ATP

Le menu APP vous permette pour déder à un nouveau réglage automatique de téléviseur. Il est particulièrement utile si vous déménagez dans une é gion desservie par un transmetteur différent.

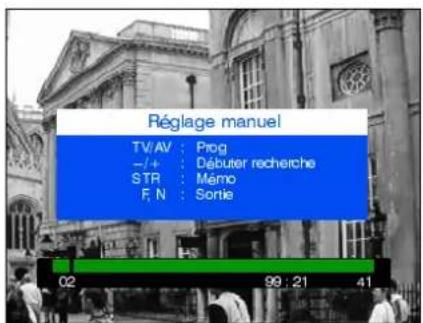

Réglage manuel

Le menuderéglage manuel permet de régler manuellement le canal de chaque programme.

Réglage fin

Vous pouvez effectuer unéglage fin des chaînes au moyen de cette fonction.

Echange

Si l'ordre des programmes après la mise en service automatique ne vous convient pas, vous pouvez changer l'ordre de ces programmes.

Réglage manuel (tableau avant du téléviseur)

Les chaînes peuvent également être réglées manuellement au moyen des commandes se trouvant à l'avant du téléviseur.

Appuyez sur la touche F (tableau avant) jusqu' ce que vous obteniez 'Réglage manuel'. Appuyez sur - ou + pour accéder au 'Réglage Manuel'.

AV (Audio/Vidéo) est une prise destinée aux magnétoscopes, récepteurs satellite et autres équipements audio ou vidéo.

Cette télévision peut passer en mode AV automatiquement si le matériel branché fournit un signal de commutation à la prise Peritel. Dans ce cas, vous verrez le symbole EC s'affiébem et il sera possible de changer la position programme de la télévision sans que l'image affichée change.

Entrée v i d o Entrée audio prise V prise A
Sortie delala prise Caesque

Le matériel et les câbles auxiliaires illustrés ne sont pas fournis avec ce téléviseur.

Ne connectez pas un ordinateur muni d'une sortie TTL (6V) sélévisétr.

Le haut---parleur duéléviseur sera automatiquement disconnecté lors du branchement d'un casque.

Ne connectez pas les eûts AV avant et arrière simultanément car le son et l'image seront mélangés.

Avant d'appeler un technicien, déterminez les symptômes et réalisez quelques vérifications simples comme indiqué ci-dessous. Si vous avez besoin d'un technicien, adressez--vèustre dépositaire Panasonic en mentionnant le modèle et le numéro de série (ces deux codes se trouver à l'arrière du éé viseur).

Symptômes		Vérifications
Image Son
Image .neigeuse .ou .images multiples	Son tropfort ou som norma	Position, direction ou connexion de l'antenne
Interférences	Son trop fort	Appareils électriques, véhicules, tubes fluorescents
Image normale	Son trop fort ou aucun son	Niveau de volume ou sourdine sélectionnée
Pas d'image	Pas de son	Appareil non brandé au secteur, non mis en marche commandes image/son églées au niveau minimum
Pas de couleur	Son normal	Commande couleurs réglées au niveau minimum
Image brouillée	Son normal ou faible	Refaites le réglage de la chaîne

INFORMATIONS CONCERNANT LE TERMINAL SCART

1. Sortie audio(Dr)
2. Entrée aublico(D)Dr
3. Sortie audio (Ga)
4. Masse audio
5. Masse bleue
6. Entrée audio (Ga)
7. Entrée bleue
8. Etat CVBS
9. Masse verte
11. Entrée verte

12 - -

1. Masse rouge

2. Masse

3. Entrée rouge

4. Etat RGB

5. Masse CVBS

6. Masse état RGB

7. Sortie CVBS (viélo)

8. Entrée CVBS (vié o)

9. Masse prise

Modèle numéro ..... TC-21S3RC

Alimentation électrique: 220---240V 50Hz.....

Consommation électrique: 50W.....

Consommation électrique en

état de veille: 1W.

Tube cathodique: 51cm.

Sortie audio (musique): 6W, .imp édance 8Ω, Mono

Dimensions: 480 (H) × 520 (W) × 485 (D) mm

Poids: 20 kg

Systèmes de éception: PAL B / G / H

VHF E2 - E12 VHF H1 - H2 (ITALIE)

VHF A - H (ITALIE) UHF E21 - E69

CATV (S01 - S05) CATV S1 - S10 (M1 - M10)

CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperbande)

PAL 525/60 Lecture des bandes NTSC des magscopes PAL (VCR)

Antenne – arrière: ..... UHF / VHF

Casque – avant: ....3,5mm, impédance 8Ω, Mono

AV – Arrière: Terminal 21 broches – Audio/Video entrée/sortie, RGB entrée

AV – Avant: .... Entrée RCA audio / Entrée RCA vidéo

La conception et les épifications peuvent être modifiés sans préavis

Le poids et les dimensions indésusont approximatifs
