TMC330 - Csiszoló Tryton - Ingyenes használati útmutató

Termék típusa	Excentrikus csiszoló
Márka	Tryton
Modell	TMC330
Méretek (H x Sz x M)	210 x 125 x 160 mm
Súly	1,6 kg
Teljesítmény	300 W
Feszültség / Frekvencia	230 V / 50 Hz
Üresjárati fordulatszám	6000 – 12 000 ford/perc (változó)
Orbit átmérő	2,5 mm
Csiszolótalp átmérője	125 mm
Csiszolópapír rögzítése	Tépőzáras (Velcro)
Porgyűjtés	Beépített porzsák vagy külső porszívó adapter
Változtatható fordulatszám szabályozás	Igen, hüvelykkerékkel
Puha fogású markolat	Igen, a kényelmes használat érdekében
Reteszelt kapcsoló	Igen, megakadályozza a véletlen bekapcsolást
Kettős szigetelés	Igen
Karbantartás	Rendszeresen tisztítsa a porcsatornákat; cserélje ki a csiszolótalpat ha elhasználódott
Pótalkatrészek elérhetők	Csiszolótalp, porzsák, szénkefék
Javíthatóság	Cserélhető szénkefék; szervizelhető motor
Tartozékok	Csiszoló, 5 darab vegyes csiszolópapír, porzsák, használati utasítás

Gyakran ismételt kérdések - TMC330 Tryton

Milyen csiszolópapír szemcseméretet használjak nagy anyageltávolításhoz?

Használjon durva szemcsét (pl. 40–60) nagy anyageltávolításhoz és érdes felületekhez.

Használható a Tryton TMC330 polírozásra?

Igen, megfelelő polírozó koronggal és pasztával, de az elsődleges funkció a csiszolás.

Hogyan cserélem ki a csiszolótalpat?

Távolítsa el az elhasználódott talpat lehúzással, majd illessze és nyomja rá erősen az új tépőzáras talpat a tartólemezre.

Hogyan kell felszerelni a porzsákot?

Csúsztassa a porzsákot a kivezető nyílásra, amíg kattan. Győződjön meg arról, hogy szorosan rögzítve van a por kiszóródásának elkerülése érdekében.

Miért vibrál túlzottan a csiszolóm?

A túlzott vibráció elhasználódott csiszolótalpra vagy kiegyensúlyozatlan csiszolópapírra utalhat. Cserélje ki a talpat vagy a papírt, ha szükséges.

Hogyan tisztítsam a csiszolót használat után?

Húzza ki a csiszolót, távolítsa el a csiszolótalpat, és törölje le a házat egy száraz ruhával. Tisztítsa ki a port a szellőzőnyílásokból ecsettel.

Mit tegyek, ha a csiszoló leáll?

Ellenőrizze a tápkábelt és a dugaszt. Ha a csiszoló túlterhelésvédelemmel rendelkezik, hagyja lehűlni. Ha még mindig nem működik, ellenőrizze a szénkeféket.

Milyen gyakran kell cserélni a szénkeféket?

Cserélje ki a szénkeféket, ha 6 mm-nél rövidebbre kopott. Ez biztosítja a megfelelő motorérintkezést és teljesítményt.

Használhatom a csiszolót nedves felületeken?

Nem, ez a csiszoló csak száraz csiszolásra készült. Nedves felületeken használva károsíthatja a szerszámot és áramütés veszélyének teszi ki.

Milyen tartozékok kompatibilisek a TMC330-zal?

125 mm-es tépőzáras csiszolókorongokat és szabványos porszívó adaptereket fogad. A legjobb eredmény érdekében mindig eredeti Tryton alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ TMC330 Tryton

Használati utasítások

REZGÖCSISZOLÓ 40

A

B

Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!

FIGYELEM! Olvassa el a szimbóllummal jelzett, a munkavédelemmel kapcsolatos összes figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság:

a) Tartsa tisztán a munkaterületét és ügyeljen a jó megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez vezethet.
b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során szíkra keletkezhet, mely belobbanthatja a port és a gőzöket.
c) Tartsa távol a gyermekeket attól a helytől, ahol használja az elektromos szerszámot. A figyelemelterelés miatt elveszítheti kontrollját az elektromos szerszám felett.

FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok módosítása növeli az áramütés kozkázatát!
b) Kerülje a testi érintkezést a földelt felületekkel vagy tárgyakkal, mint a csövek, fütőtestek, fütőradiátorok vagy hütőszekrények! A földelt részekkel való érintkezés esetén nő az áramütés kockázata!
c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos szerszámot! Víz behatolása esetén nő az áramütés kockázata!
d) Ne eröltesse a csatlakozó kábel! Ne használja a hálózati kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!
e) Amennyiben az elektromos szerszámot a szabadban használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.
g) Amennyiben az elektromos szerszámot nedves környezetben használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a berendezés nem használható csökkentett fizikai, szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.
b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!
c) Hordjon védőruházatot! Minden esetben viseljen védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!
d) Kerülje el, hogy az elektromos szerszám véletlenül bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!
e) Az elektromos szerszám beindítása előtt távolítson el minden szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott szerszámok sérüléseket okozhatnak!
f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.
g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektő! A bő ruházat, az ékszer és a hosszú haj beleakadhat a mozgó alkatrészekbe.
h) Amennyiben a berendezés alkalmas külső porelszívó és porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő használata csökkentheti a porral járó veszélyek kockázatát.
i) Ne engedje, hogy az elektromos szerszám gyakori használata során szerzett jártasság hatására túlzott magabiztossá váljon és figyelmen kívül hagyja a biztonsági szabályokat. A figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb működést és biztosabb terhelést tesz lehetővé.
b) Tilos az elektromos szerszám használata, ha a kapcsoló nem indítja el és nem állítja meg a szerszámot! Minden elektromos szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!
c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.
d) A használaton kívüli elektromos szerszámot gyermekektől távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!
e) Az elektromos szerszámot karban kell tartani! Ellenőrízni kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem megfelelő karbantartása.
f) A vágószerszámok élesek és tiszták kell legyenek! A vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.
g) Az elektromos szerszámot, a berendezést, a munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata veszélyes helyzeteket okozhat.
h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.
i) Az elektromos szerszám tisztításához puha, nedves (nem vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!
j) Az elektromos szerszámot csak azután lehet tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.
k) Az elektromos szerszámot száraz helyen kell tartani, védve a portól és a nedvességtől.
1) Az elektromos szerszám szállítása az eredeti csomagolásban történhet, megvédve ezáltal a mechanikai sérülésektől.
m) A markolatot és a fogófelületeket tisztán, olaj- és kenőanyagtól mentesen kell tartani. A csúszós markolatok és

fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FIGYELEM! Az elektromos szerszám használati ideje alatt ajánlott betartani a munkabiztonsági alapszabályokat a tűzesetek, áramütés vagy mechanikai sérülések elkerülése érdekében.

REZGÖCSISZOLÓ Csiszolás idejére vonatkozó kiegészítő biztonsági előírások:

a) Az rezgőcsiszoló, továbbiakban «csiszoló», nem vízálló berendezés, csak száraz csiszolásra szabad használni. Az elektromos szerszám belsejébe behatoló víz áramütéshez vezethet.

b) Csiszolás közben szikrák képződhetnek! Vigyáznia kell, hogy a munkavégzés során keletkező szikrák ne jelentsenek veszélyt a környéken lévő személyekre nézve és távolítson el minden a közelből minden gyúlékony anyagot! A szikrák miatt megtörténhet, hogy a csiszolópor belobban. Ez e veszély akkor nő, amikor a por összekeveredik a maradék lakkal, poliuretánnal vagy egyéb vegyszerrel és a hosszú megmunkálás miatt a csiszolt anyag forróvá válik. Emiatt kerülnie kell a csiszolt anyag túlhevülését és miután befejezte a munkát, a szünetekben minden alkalommal el kell távolítania a port.

c) A munkavégzés helyét tisztán kell tartani! Az anyagkeverékek kifejezetten veszélyesek! Az alkalin fémpor be- és felrobbanhat!

d) A csiszolópor belélegzése árt az egészségnek! A porral történő közvetlen fizikai érintkezés vagy ennek tüdőbe történő bejutása allergiás reakciókat és/vagy léguti bántalmakat okozhatnak a kezelőnek vagy a környezetében lévő személyeknek. Egyes anyagok, mint pl. az ólom hozzáadásával készült festékekkel festett felületek olyan vegyi anyagokat tartalmaznak, amelyek toxikusak lehetnek. Az ilyen vegyi anyagok által kiváltott reakciók csökkentése érdekében biztosítani kell a munkahely megfelelő szellőzését és bevizsgált védőfelszerelésekkel kell dolgzonia, mint a P2-es osztályú szűrős porvédő maszk, amely különösen a mikroszkópikus részecskék szűrésére lett kifejlesztve. Amennyiben lehetsége, használjon por elszívó berendezést!

e) A készülékkel történő munkavégzés ideje alatt a szem porosodása elkerülése érdekében használjon védőszemüveget!

f) Használjon hallásvédő felszereléseket (fülvédőt, füldugót)! A fokozott intenzitású hosszú expozíció hallásvesztéshez vezethet!

g) Használjon védőkesztyűt és soha ne érintse meg a mozgásban lévő csiszológép alapzatát! Ez a kezek sérüléséhez vezethet!

h) Mindkét kezével tartsa erősen az elektromos szerszámot és válasszon egy biztos munkapozíciót! Az elektromos szerszám

mindkét kézzel történő tartása biztosabb!

i) Az elektromos szerszámot még azelőtt be kell kapcsolni, hogy a penge hozzáérne az anyaghoz! Ellenkező esetben fennáll a visszaugrás veszélye, mivel a használt készülék a megmunkált tárgyba akad.
j) Amikor olyan munkát végez, melynek során a készülék rejtett elektromos kábelekkel vagy saját tápkábelével érintkezhet, az elektromos szerszámot a fogantyú szigetelt felületénél kell fogni! A tápkábellel történő érintkezés a készülék fém alkatrészeinek továbbíthatja át a feszültséget, ez pedig áramütéshez vezethet.
k) Árammal történő ellátás szüneteltésekor, pl. áramszünetkor vagy miután kihúzta a csatlakozó dugót az aljzatból, szabaddá kell tennie a be/kikapcsoló gombot és a „kikapcsol” pozícióba kell állíani! Ezáltal megelőzheti az elektromos szerszám nem kívánt elindítását.
I) Tilos az elektromos szerszám sérült tápkábellel történő használata! Ne érintse meg a sérült tápkábelt! Abban az esetben, ha a kábel a készülék haználata közben sérül meg, húzza ki a csatlakozó dugót az aljzatból! A sérült kábelek növelik az áramütés kockázatát

FIGYELEM! Amennyiben a le nem szerelhető tápkábel megsérül, a gyártónál vagy egy szakszervízben található speciális kábellel vagy kábelegyüttessel kell kicsrélni!

A CSISZOLÓ RENDELTETÉSE ÉS FELÉPÍTÉSE:

A csiszoló fa, fahasonló, fém, műanyag felületek száraz csiszolására és régi festékbevonatok megfelelő szemcsézetű csiszolópapír (40 és 1200 közötti) betéttel történő eltávolítására szolgál.

FIGYELEM! Ne használja azbeszt és grafit tartalmú anyagok esetében! Ne használja gipszhez (a gipszkarton lemezek közötti fúgához) és hasonló anyagokhoz! A gép belsejébe bejutó finom por a szellőzőfelület eltömítését okozza, ami túlhevüléshez és a motor leégéséhez vezet. Ezek maguk után vonják a garanciális jogok elvesztését.

Az excentercsiszoló második védelmi fokozatú (kettős szigetelés) és egyfázisú motorral hajtott berendezés.

Ne használja a szerszámot olyan munkák elvégzésére, melyek professzionális készülék használatát igénylik!

A garancia szerződés érvényét veszíti, amennyiben a berendezést kézműves műhelyek, ipari üzemek vagy hasonló tevékenységek során használják!

A csiszoló minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekböl eredő károkért.

A csiszoló felépítését az A. rajz mutatja be. A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért. Ugyanakkor a ciszoló megfelelő használata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik.

A csiszoló csak a gyártó által megjelölt javítómühelykben javítható! A hálózatra kötött csiszológépet csak engedélyezett személyek javíthatják! A rendeltetésszerű felhasználás ellenére sem lehet teljesen kizárni az egyes reziduális kockázati tényezőket. A gép szerkezetére és felépítésére való tekintettel a következő veszélyek léphetnek fel:

- Halláskárosodás a szükséges fülvédő viselésének az elhagyása esetén;

• Egészségre káros faporok kibocsátása zárt helyiségben végzett munkálatok során;
• Az elektromos szerszám hosszabb használata okozta sérülés. Ilyen szituációkban rendszeres szüneteket kell tartani.

TARTOZÉKOK:

• Rezgőcsiszoló – 1 db.
  • Csiszolólapok – 2 db. (Szemcsézet 80,120)
• Csiszolópapír lyukasztó – 1 db.
• Szénkefe – 2 db.
• Garanciakönyv – 1 db.
• Használati utasítások – 1 db.

■ A berendezés elemei:

A berendezés elemeinek a számozása a használati útmutató 2-3.oldalain bemutatott ábrára vonatkozik:

A. rajz: 1. Csiszolótalp

1. Fordulatszám szabályozó gomb (modell TMC330)

2. Segédfogantyú

3. Be/kikapcsoló gomb
4. Fömarkolat
5. Tápvezeték
6. Porgyújtő
7. Csiszolópapír csíptető

B. rajz: 9. Porszívó nyílások

1. Porelszívó fúvóka

C. rajz: 11. Csiszolóív
E. rajz: 12. Csiszolópapír lyukasztó

SPECIFIKÁCIÓK:

MODELL	TMC260	TMC330
Névleges feszültség	220-240 V
Névleges frekvencia	50 Hz
Névleges teljesítmény	260 W	330 W
Forgási sebesség (rev / perc)	12000	6000-11000
Csiszolótalp	90x187 mm	115x230 mm
Berendezés osztálya	II/☐
Tápkábel hossza	3 m
Súly	1,9 kg	2,1 kg
Hangnyomás szint (LpA)	82 dB(A)	82 dB(A)
Hangerő szint (LwA)	93 dB(A)	93 dB(A)
Mérési tolerancia K_ptK_Vh	3 dB(A)
EN 62841-2-4 szabvány szerinti vibrációs szint(mérési tolerancia K=1,5 m/s^2 )	5,467 m/s^2	5,467 m/s^2

A megadott rezgésszint az elektromos szerszámgép fő alkalmazásaira vonatkozik. Amennyiben az elektromos szerszámgépet egyéb alkalmazásra használja, vagy egyéb munkaeszközökkel használja, illetve ha a szerszámgépet nem fogja megfelelően karbantartani, a rezgésszint eltérhet a megadott adatoktól. A fent megadott okok a teljes munkavégzés alatt nagyobb rezgésszintet eredményezhetnek.

További biztonsági óvintézkedéseket kell bevezetni a kezelőszemély rezgésvédelme érdekében, pl.: az elektromos szerszámgép és a munkaeszközök karbantartása, a kéz megfelelő hőmérsékletének a biztosítása, műveletek sorrendjének a megállapítása.

A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsgálati módszerrel történt és felhasználhatók a szerszámok összehasonlítására.

A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

A MUNKAVÉGZÉS MEGKEZDÉSE ELÖTT:

• Győződjön meg róla, hogy a tápfeszültség paraméterei megfelelnek a excentercsiszoló adattábláján megadott paramétereknek.
• Győződjön meg róla, hogy a excentercsiszoló kapcsológombja kikapcsolt állapotban van.
• Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbító paraméterei, a kábelek szakaszai megfelelnek a lombfűrész paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!

FIGYELEM! Amikor csiszol, a felső légutak megvédése érdekében használjon védőfelszerelést (porvédő maszkot)!

• Egészségügyi okokból kifolyólag a munkavégzés során mindig porgyűjtőt (7) vagy ipari porszívót használni a por elszívására. A porszívó szívócsövét közvetlenül a csiszológép (lásd a B rajz) porelvezető fúvókájára kell (10) csatlakoztatni.
• Amikor lakkozott felületeket csiszol, különleges védelmi intézkedéseket kell betartani! Egyes lakkok káros anyagokat tartalmaznak, ebböl az okból is környezetvédelmi szempontból biztonságosan kell eltávolítania a port.
• Amikor ólmot tartalmazó anyagokkal bevont felületet csiszol, használjon védőmaszkot, amelyek elnyelik az ólomgőzt! A gyermekek és terhes nők a munkavégzési helyre történő bejárata tilos! A munkavégzés helyén történő élelmiszer és ital fogyasztás tilos!
• Soha ne használja a csiszológépet magnézium felületek csiszolására!

■ A csiszolópapír felhelyezése

FIGYELEM! Az elektromos szerszámmal végzett mindennemű munkavégzés előtt ki kell húzni a berendezés dugvilláját a dugaljból. Az új csiszolópapír felhelyezése előtt tisztítsa meg pl. egy ecsettel a csiszolótalpat (1) a szennyeződésektől és a portól. A csiszolótalp (1) felülete tépőzár rögzítő anyagból készült, hogy biztosítsa a csiszolópapír gyors és kényelmes rögzítését a tépőzárra. Tegye fel a csiszolólapot a csiszolótalp aljára (1) és erősen nyomja rá a teljes felületén. A por optimális elszívásához ügyeljen arra, hogy a csiszolópapíron lévő nyilások a csiszolótalp (1) porelszívó nyilásaira (9) kerüljenek (B. ábra). A tekercses vagy folyóméterre vásárolt csiszolópapírt a következő módon kell felhelyezni:

1. Oldja ki a csíptetőt (10).
2. Helyezze a csiszolópapírt (11) a csiszolótalpra (1) úgy, hogy a csiszolópapíron lévő nyilások illeszkedjenek a csiszolótalp porelszívó nyilásaira (9) (lásd a B-C. ábrákat). Hajlítsa be a csiszolópapír végeket és tolja be a csíptetők alá. Rögzítse a csíptetőkkel (8). A csiszolópapírnak biztosan kell a csiszolótalpon feküdnie.

A lyuknélküli csiszolópapírt vásárolt csiszolópapírt ki kell lyukasztani egy csiszolópapír lyukasztóval (12). Ehhez nyomja rá az elektromos szerszámot a felhelyezett csiszolópapírral a csiszolópapír lyukasztóra. (lásd a E rajz).

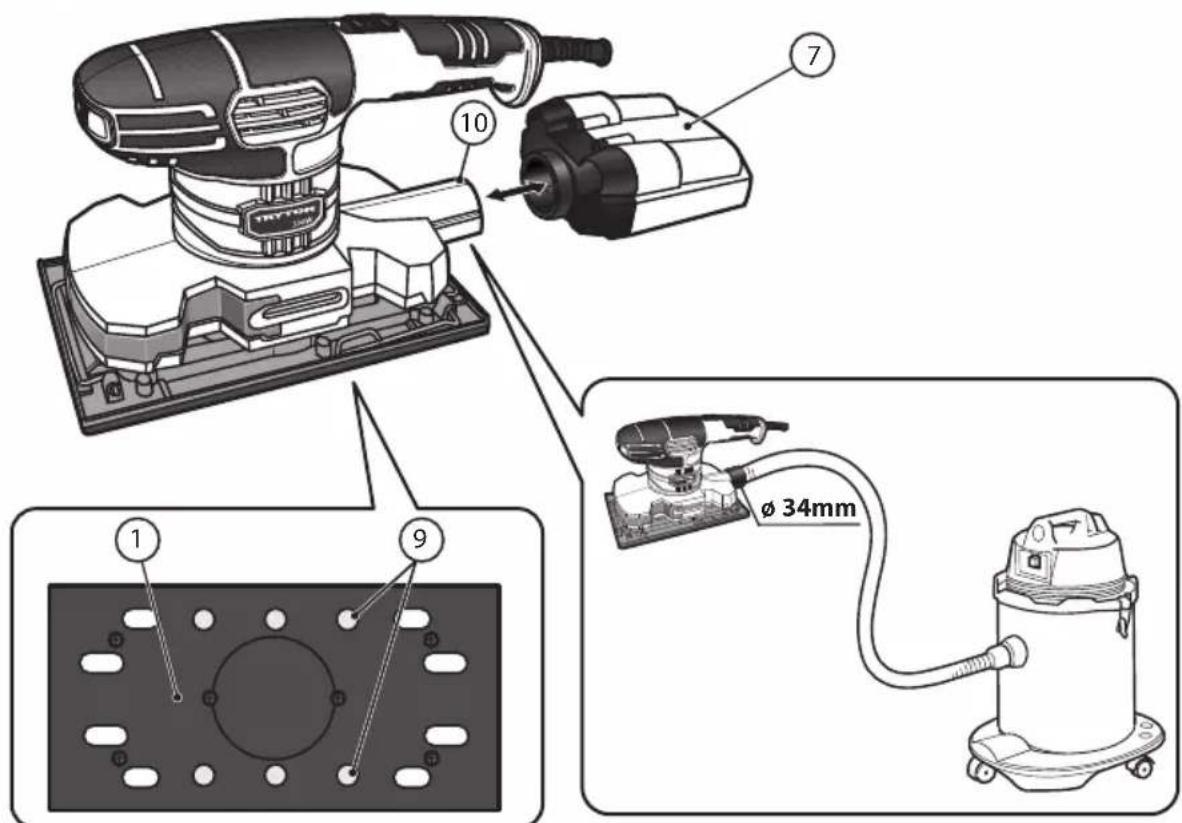

■ Porgyűjtő beszerelése (lásd a B rajz)

Helyezze fel ellenállásig a porzsákot (7) a porelvezető nyílásra (10).

A beépített porelszívó rendszer legjobb hatékonyságának az elérése érdekében a porgyűjtőt minden 5-10 perc munkavégzés után ki kell üríteni.

A porgyűjtő kiürítéséhez le kell venni a porgyűjtőt a fúvókáról és enyhén megütögetni egy kemény felületen, hogy elválassza a port a porgyűjtő falától. A porgyűjtőt a csavarnyíláson keresztül ki kell üríteni.

Tisztítsa meg a tároló szűrős hálóját egy puha ecsettel.

HASZNÁLAT:

■ Be/kikapcsolás

• A csiszológép bekapcsolásához tolja előre a kapcsológomb tolókát (4).
• A csiszológép kikapcsolásához húzza hátra a kapcsológomb tolókát (4).

■ Fordulatszám kiválasztása (csak modell TMC330)

A berendezés elektronikus vezérlőrendszerrel van felszerelve, amelyik lehetővé teszi a fordulatszám megmunkált anyagtól függő kiválasztását. A fordulatszám szabályozó forgatógombot (2) 1 (legkisebb rezgésfrekvencia, pl. hőérzékeny felületek csiszolása esetén) és MAX (legmagasabb rezgésfrekvencia) tartományban lehet beállítani. A szükséges fordulatszám függ az anyag típusától és a munkafeltételektől – egyedül próbaminták alapján lehet kiválasztani.

■ Csiszolás

Helyezze stabil felületre a megmunkált tárgyat vagy csavaros szorítóval rögzítse! Kapcsolja be a készüléket!

Kis elliptikus mozgásokkal mozgassa a csiszológép csiszoló felületét a megmunkált tárgy felületén! Ne gyakoroljon további nyomásokat, a készülék saját tömege elegendő. A készülék további nyomása nem vezet a csiszolás hatékonyságának növeléséhez, hanem a készülék és a csiszolópapír gyorsabb elhasználódásához.

Végezzen egy sor csiszolási tevékenységet csökkenő szemcseleosztású csiszolóívekkel!

FIGYELEM! Csak a kitűnő műszaki állapotú csiszolóívek nyújtanak garanciát a megmunkálás hatékonyságára és megelőzik az elektromos szerszám meghibásodását.

TÁROLÁS ÉS KARBANTARTÁS:

FIGYELEM! Minden karbantartási művelet előtt ki kell húznia a csatlakozó dugót az aljzatból

A szerszám nem igényel különösebb karbantartást. A szerszámot száraz helyen kell tárolni, gyermekektől távol, tisztán kell tartani, óvni a nedvességtől és a portól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét!

Tisztítás

A biztos és jó hatásfokú működés biztosítása érdekében a csiszológép gépházát és a szellőzőnyilásokat védeni kell a portól és a kosztól! Ajánlott a szerszámot közvetlenül a használat után megtisztítani!

A csiszológépet tiszta és nedves vászonnal, kis mennyiségű szappannal kell tisztítani vagy alacsony nyomással fújjon sürített levegőt!

Ne használjon semmilyen tisztító- vagy oldószert, ezek megrongálhatják a gép műanyag alkatrészeit!

Vigyázzon arra, hogy ne kerüljön víz a készülék belsejébe!

■ Szállítás

A készüléket hordládában kell szállítani és tárolni, amely megóvja a készüléket a nedvességtől, a portól és a kisméretű tárgyaktól! Különösen a szellőzőnyilásokat kell védeni! A gépházba bejutó kis elemek rongálhatják a motort!

TIPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSAL:

A csiszológép nem működik:

- Ellenőrizze, hogy a tápkábel helyesen van csatlakoztatva és ellenőrizze a biztosítékokat is. Amennyiben az elektromos szerszámot nem lehet bekapcsolni, azt márkaszervizbe kell küldeni. A márkaszervizek címei a garanciakártyán találhatók.

GYÁRTÓ:

PROFIX Sp. z o.o.,

Marywilska u. 34,

03-228 Varsó, LENGYELORSZÁG

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyes alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.

Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Védőszeműveg használata kötelező!»

«Hallásvédő használata kötelező!»

«Porvédő maszk használata kötelező!»

A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától!

Az alabbiutmutatot szerzói jogok vedik. Annak masolasa / sokszorositasa a Profix Sp. z o.o. ceg irasos beleegyezese nelkul tilos.

DT-C2/d_zg/0395

Łomna Las: 2021.09.29

(HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

(HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) valtozas 2015/863/UE;

(HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:

EN 62841-1:2015 EN 62841-2-4:2014

EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-3:2013+A1:2019

IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2017 IEC 62321-7-2:2017 IEC 62321-7-1:2015 IEC 62321-6:2015 IEC 62321-8:2017

Mariusz Rotuski
