KORISNIČKI PRIRUČNIK PEH 650 Pevec

Općenite sigurnosne napomene i zaštita od ozljeda 4

Upute za uporabu za ručnu blanjalicu 5

OPIS UREĐAJA....5

UPORABA....5

NAPON....5

PREKLOPNIK 5

USISAVANJE STRUGOTINA 5

NAPOMENE ZA RAD 5

Podešavanje dubine struganja....5

Izmjena pogonske remenice 6

TEHNIČKI PODACI....6

Prije montaže i puštanja u pogon pažljivo pročitajte ovo uputstvo

Općenite sigurnosne napomene i zaštita od ozljeda

Siguran rad s alatom, bez opasnosti od ozljeda zajamčen je, ako u potpunosti pročitate sigurnosna pravila i uputstva za uporabu, te pazite na pravilne postupke.

• Prije svake uporabe uređaja, provjerite stanje mrežnog kabela i utikača. Radite samo s besprijekornim i neoštećenim uređajem. Oštećene dijelove mora zamijeniti stručna i ovlaštena osoba.
• Prije bilo kakovih radova na podešavanju ili održavanju uređaja, ili njegovu nekorištenju, obvezno izvucite mrežni utikač.
• Kako bi izbjegli oštećenje mrežnog kabela, vodite ga uvijek prema natrag od uređaja.
• Pri radu na otvorenom smijete koristiti samo za to predviđene produžne kabele. Minimalni dozvoljeni presjek je 1,5 mm2. Utikač i utičnica moraju biti izvedeni sa zaštitnim uzemljenjem i zaštićeni od prskajuće vode.
• Alat pohranite na sigurno mjesto izvan dosega djece.
• Izradak koji obrađujete mora biti osiguran od klizanja (stegnut).
• Materijale koji sadrže azbest ne smijete obrađivati
  Pazite na odgovarajući propis (VBG 119).
• Koristite samo originalne nadomjesne dijelove.
• Popravke smiju vršiti samo ovlaštene stručne osobe.

• Buka na radnom mjestu može prelaziti 85 dB(A). U tom slučaju morate koristiti sredstva za zaštitu sluha. Buka ovog električnog alata izmjerena je prema IEC 59 CO 11, IEC 704, DIN 45635 Dio 21, NFS 31-031 (84/537/EWG).

• Pazite na ravnotežu. Izbjegavajte abnormalne položaje tijela.

• Ne izlažite pilu kiši. Ne koristite uređaj u vlažnim ili mokrim prostorima i u blizini zapaljivih tekućina.
• Električni alat ne nositi na mrežnom kabelu. Zaštitite mrežni kabel od oštećenja putem ulja, otapala i oštrih rubova.
• Radnu okolinu održavajte uvijek čistom.
• Provjerite da je mrežni preklopnik u položaju “isključeno” prije priključenja uređaja na mrežni napon.
• Nosite prikladnu radnu odjeću! Široka odjeća ili nakit, mogu biti uhvaćeni rotirajućim dijelovima. U slučaju duge kose, nosite mrežicu.
• Koristite zbog vlastite sigurnosti samo pribor i dodatne uređaje proizvođača alata.
• Vrijednost vibracija možete pronaći u standardu ISO 5349.

Upute za uporabu za ručnu blanjalicu

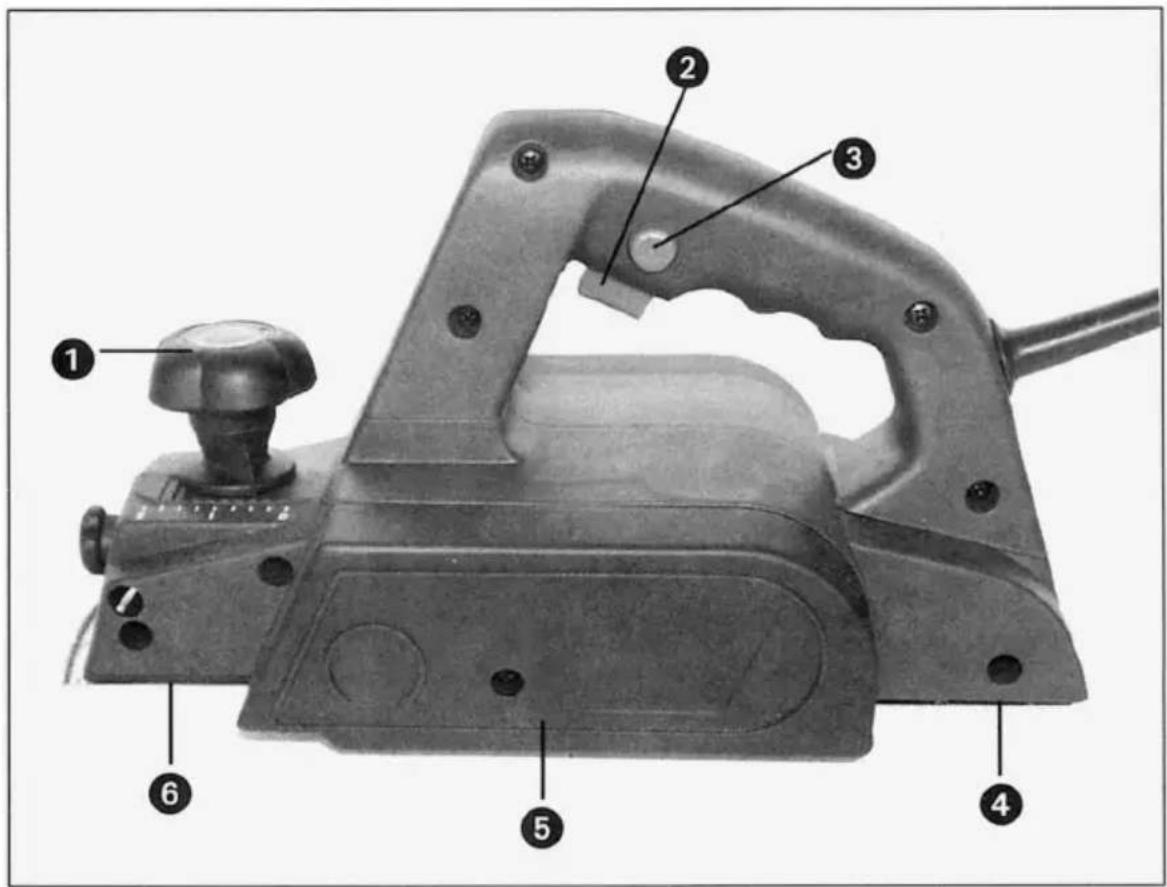

OPIS UREĐAJA

1. Gumb za podešavanje dubine struganja
2. Preklopnik uključeno/isključeno
3. Deblokada preklopnika za uključivanje
4. Stražnja osnovna ploča
5. Poklopac remenice
6. Prednja osnovna ploča
7. Otvor za izbacivanje strugotine
8. Adapter za priključak usisivača

UPORABA

Električna ručna blanjalica služi za blanjanje, pregibe i kosine drvenih dijelova.

NAPON

Prije uporabe provjerite da li Vaš mrežni napon odgovara podacima danim na natpisnoj pločici uređaja. Mrežni napon ne bi trebao ni u kojem slučaju odstupati više od 10% od nazivnog.

PREKLOPNIK

Električna ručna blanjalica opremljena je sigurnosnim preklopnikom za slučaj nezgode. Za uključivanje pritisnite bočni gumb za blokadu i pritisnite preklopnik za uključivanje. Za isključivanje električne ručne blanjalice otpustite preklopnik. On se vraća natrag u izlazni položaj.

USISAVANJE STRUGOTINA

Za optimalno usisavanje strugotina možete priključiti električnu blanjalicu putem adaptera na usisivač.

Gurnite adapter u bočni otvor za izbacivanje strugotina električne blanjalice. Putem okruglog priključka na adapteru možete sada priključiti usisivač strugotina.

NAPOMENE ZA RAD

Pažnja: električna blanjalica se smije uključiti samo kada je postavljena na izradak.

Podešavanje dubine struganja

Okretanjem u lijevo ili desno gumba za podešavanje i vođenje možete podesiti dubinu struganja između 0-2 mm. Gumb za podešavanje uvijek okrenite toliko, dok ne uskoči.

Po završetku rada dubinu struganja tako podesite, da se nož spusti i time se zaštiti od oštećenja.

Blanjanje površina

Podesite željenu dubinu struganja.

Električnu blanjalicu postavite s prednjom osnovnom pločom na izradak i uključite je. Pomičite uređaj s obje ruke preko površine, pri tome moraju prednja i stražnja osnovna ploča potpuno nalijegati.

Blanjalicu s ugrađenim V-utorom postavite na rub koji želite skositi i vodite je duž ruba, pri čemu morate paziti na ravnomjeran pomak i kut.

Izmjena noža blanjalice

Pažnja: Prije bilo kakovih radova na podešavanju ili održavanju uređaja, ili njegovu nekorištenju, obvezno izvucite mrežni utikač!

Električna blanjalica opremljena je sa dva prekretna noža iz tvrdog metala. Prekretni noževi imaju dvije oštrice i mogu se okrenuti. Kroz utor vodilice prekretnog noža zajamčeno je pri izmjeni jednako podešenje visine. Istrošeni, tupi ili oštećeni nož morate zamijeniti.

Prekretni nož iz tvrdog metala ne možete naknadno brusiti.

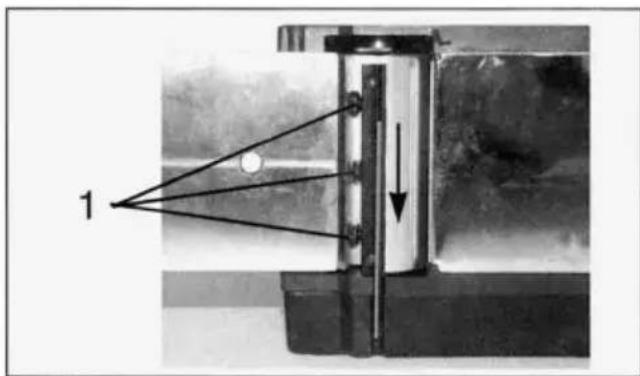

Otpustite tri šesterokutna vijka (1) pomoću priloženog ključa i gurnite prekretni nož iz tvrdog metala bočno s komadom drveta van iz osovine.

Prije ugradnje očistite dosjed noža.

Ugradnja noža slijedi obrnutim redoslijedom. Provjerite da li je nož blanjalice usklađen s oba kraja osovine. Uvijek mijenjajte oba noža, kako bi sačuvali ravnomjerno struganje.

Pažnja: Prije uporabe blanjalice provjerite da li je nož pravilno ugrađen, kao i pravilan dosjed!

Izmjena pogonske remenice

Otpustite vijak i skinite bočni poklopac remenice.
