KORISNIČKI PRIRUČNIK PHS 1200 Pevec

Ručna kružna pila namijenjena je za piljenje pravolinijskih komada iz drveta, drvenih izrađevina i plastike.

Sigurnosne napomene:

• Rascjepni klin podešen je tako da odstojanje do zubnog vijenca lista pile ne prekorači 5 mm, te da njegova donja točka nasuprot zubnog vijenca ne bude dalje od 5 mm.
• Ispucani listovi pile, ili takvi koji su promijenili oblik, ne smiju se upotrebljavati.
• Listovi pile izrađeni od brzoreznog čelika ne smiju se upotrebljavati.
• Ne smiju se upotrebljavati ni listovi pile čije značajke ne odgovaraju datim podacima u ovim uputama za uporabu.
• Provjerite da li svi pomični dijelovi štitnika lista pile funkcioniraju bez zapinjanja.
• Provjerite da sve naprave, namijenjene za pokrivanje lista pile, besprijekorno rade.
• Rascjepni klin primjenjujte uvijek, osim kod čeonog glodanja, i pritom ga pravilno podesite.
• Ručnu kružnu pilu nemojte koristiti u području gdje se nalazi para ili zapaljive tekućine.
• Koristite isključivo oštre listove pile i prikladan pribor.
• Prije ikakvih poslova montaže, čišćenja ili podešavanja na pili, mrežni utikač izvucite iz utičnice.
• Mrežni kabel zaštitite od oštećenja. Kabel mogu oštetiti i ulje i kiselina.
• Ne smiju se koristiti listovi pile čija je osnova deblja ili čije je razvrnuće zupca pile tanje od rascjepnog klina.

• Utikač nemojte vaditi iz utičnice povlačenjem za kabel, a aparat nemojte nositi držeći ga za kabel.

• Popravke smije provoditi samo ovlašteni servis.

• Prilikom korištenja kabela na bubnju, kabel je potrebno odmotati u cijelosti. Kvadratni presjek vodiča najmanje 1.5 mm2, osigurač najviše 16 A.
• Sve izrađevine na kojima radite dobro učvrstite; nemojte preopterećivati pilu.
• Odjenite odgovarajuću radnu odjeću, stavite zaštitne naočale, a kod radova gdje se pojavljuje puno prašine koristite i zaštitna sredstva za zaštitu dišnih organa.
• Za zaštitu sluha koristite štitnike za uši.
• Kod duljih radova s drvom ili materijalima koji proizvode puno prašine, priključite na pilu odgovarajući usisavač (provjerite kakvi su propisi na snazi).

Uporaba ručne kružne pile

• Ručnu kružnu pilu uvijek čvrsto držite za rukohvat.
• Zglobni zaštitni pokrov potisnut će izrađevina automatski prema natrag.
• Nikada nemojte primjenjivati silu! Upravljajte kružnom pilom lagano i ravnomjerno.
• Otpadni dijelovi trebali bi se nalaziti s desne strane pile tako da široki dio podložnog stola naliježe po cijeloj svojoj površini.
• Kada pilite po obilježenoj liniji, kružnu pilu vodite uzduž odgovarajućeg zasjeka.
• Manje dijelove drveta prije obrade dobro učvrstite. Nemojte ih pridržavati rukom.
• Bezuvjetno se pridržavajte sigurnosnih propisa! Stavite zaštitne naočale.
• Nemojte koristiti oštećene listove pile, niti takve s pukotinama i napuklinama.
• Nemojte koristiti prirubnicu/prirubnu maticu čiji je otvor veći ili manji od lista pile.
• List pile ne smije se kočiti rukom ili bočnim pritiskanjem.

• Zglobni štitnik ne smije zapinjati, a nakon završenog posla mora se nalaziti ponovo u izlaznom položaju.

• Prije uporabe kružne pile, uz utikač izvučen iz utičnice, ispitajte ispravnost funkcioniranja zglobnog štitnika.

• Prije svake uporabe provjerite da li sigurnosni dijelovi kao što su zglobni zaštitni pokrov, rascjepni klin, prirubnica i dijelovi za podešavanje, dobro funkcioniraju, odnosno da li su dobro podešeni.
• Na zaštitni pokrov možete priključiti odgovarajući usisni uređaj. Pritom pazite da je usisni uređaj sigurnosno i pravilno priključen.
• Pokretljiv zglobni zaštitni pokrov ne smije se pri piljenju zaglaviti u zaštitni poklopac koji se može uvući.

Održavanje

• Proreze za prozračivanje na kućištu motora održavajte slobodnima i čistima. Proreze povremeno propušite.
• Ukoliko primijetite prekomjerno iskrenje, odnesite aparat u servis radi provjere ugljenih četkica.
• Istrošene ugljene četkice smije mijenjati samo stručna radionica ili ovlašteni servis.
• Aparat u svako vrijeme održavajte čistim.
• Za čišćenje plastičnih dijelova nemojte koristiti nagrizajuća sredstva.
• Ukoliko ste utvrdili oštećenje nekog dijela aparata, na temelju priloženog crteža s oznakama dijelova, kao i popisa sastavnih dijelova, točno odredite o kojem je dijelu riječ i naručite ga preko servisne službe.

Pažnja! Stavite štitnike za uši i zaštitne naočale.

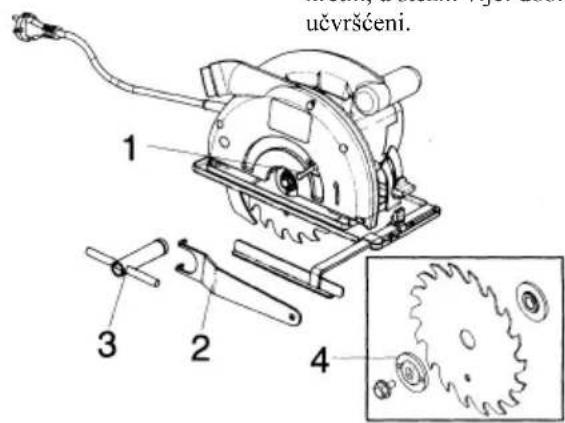

Prije nego pritisnete pre-klopku za uključenje/i-sključenje, dobro provjerite je li list pile dobro montiran, jesu li pokretljivi dijelovi lagano pokretni, a stezni vijci dobro učvršćeni.

Vađenje/umetanje rascjepnog klina

1. Križni vijak 1 otpustite i izvadite.
2. Rascjepni klin 2 izvucite van prema dolje.
3. Rascjepni klin umetnite obrnutim redoslijedom postupaka.

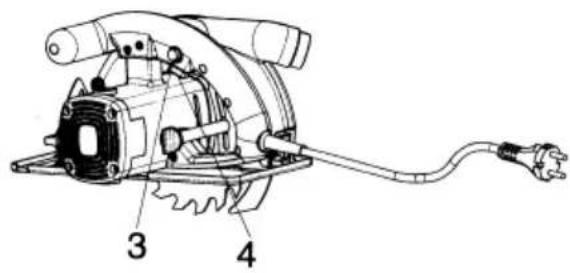

Uključenje/isključenje

Uključenje: Istovremeno pritisnite zaporno dugme 3 i tipku 4

Isključenje: Otpustite zaporno dugme i tipku
