KORISNIČKI PRIRUČNIK CD35YR3FG HISENSE

Priprema prije uporabe 2

Mjere opreza.... 3

Dijelovi.... 12

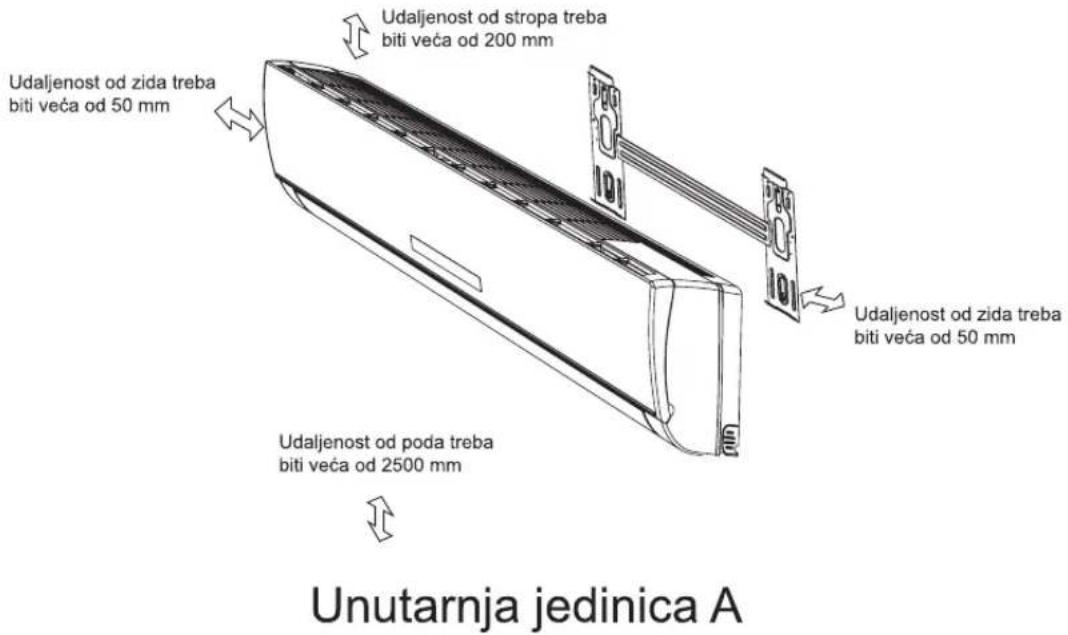

Odabir mjesta za ugradnju 17

- Pažljivo provjerite spojne kabele i cijevi. Prije spajanja na napajanje provjerite jesu li pravilno i čvrsto spojeni.

• Mora postojati zračni prekidač.

- Ako se kabel napajanja ošteti, mora ga zamijeniti proizvođač ili ovlašteni servis kako bi se izbjegle opasnosti.

- Za modele koji koriste R32 rashladno sredstvo, cijevni priključak treba izvesti sa vanjske strane.

Priprema prije uporabe

Napomene

• Za multi sustav, rashladno sredstvo se odnosi na multi vanjsku jedinicu.
• Prilikom punjenja sustava rashladnim sredstvom R32, ono mora biti u tekućem stanju. U suprotnome, kemijski sastav rashladnog sredstva (R32) unutar sustava se može promijeniti i utjecati na rad uređaja.
• U skladu s tipom rashladnog sredstva R32, vrijednost GWP-a je 675), pritisak u cijevi je veoma visok pa pazite prilikom ugradnje i popravka uređaja.
• Ako je kabel napajanja oštećen, zamijeniti ga smije samo proizvođač, njegov ovlašteni serviser ili osoba sa sličnim kvalifikacijama, kako bi se izbjegle opasnosti
• Ugradnju ovog uređaja povjerite iskusnim tehničarima/profesionalcima koji će to izvesti u skladu s ovi uputama.
• Temperatura rashladnog sklopa je visoka, stoga spojni kabel držite dalje od bakrene cijevi.

Podešavanje

Prije uporabe klima uređaja, provjerite i podesite sljedeće.

• Daljinski upravljač

Nakon svake zamjene baterija daljinskog upravljača, on je automatski podešen za kontrolu toplinske pumpe. Ako vaš model ima samo funkciju hlađenja, možete koristiti daljinski upravljač za toplinske pumpe.

- Pozadinsko svjetlo daljinskog upravljača (opcija)

Zadržite pritisnutom bilo koju tipku daljinskog upravljača za uključenje pozadinskog svjetla. Ono se automatski isključi nakon 10 sekundi.

Napomena: Pozadinsko svjetlo je opcija.

- Podešavanje automatskog restartanja

Klima uređaj ima funkciju automatskog restartanja.

Zaštita okoliša

Uređaj je izrađen od materijala koji se može reciklirati ili ponovno upotrijebiti. Mora se zbrinuti u skladu s važećim lokalnim propisima o zbrinjavanju. Prije zbrinjavanja odrežite kabel napajanja tako da se uređaj više ne može koristiti.

Za detaljnije informacije o zbrinjavanju i recikliranju ovog proizvoda obratite se nadležnom lokalnom uredu, komunalnoj službi ili trgovini u kojoj ste kupili proizvod.

ZBRINJAVANJE UREĐAJA

Za multi sustav, rashladno sredstvo se odnosi na multi vanjsku jedinicu. Osnovni postupci su isti kao u kod standardnih rashladnih sredstava (R22 ili R410A). Ipak, pridržavajte se sljedećih upozorenja:

OPREZ

Oprema se mora skladištiti u skladu s uputama proizvođača.

1. Skladištenje zapakirane (neprodane) opreme

Ambalaža mora biti načinjena tako da mehanička oštećenja opreme unutar nje ne uzrokuju curenje rashladnog sredstva.

Prije početka rada na sustavima koji sadrže zapaljiva rashladna sredstva, nužno je napraviti sigurnosne provjere tako da je opasnost od zapaljenja minimalna. Za popravke rashladnog sustava treba se pridržavati sljedećih mjera opreza:

6-2 Radni postupak

Radni postupak mora biti kontroliran kako bi se opasnost od prisutnosti zapaljivih plinova ili para svela na minumum.

6-3 Radno okruženje

- Svo osoblje koje radi na održavanju i drugo mora biti upućeno u prirodu posla koji se obavlja. Valja izbjegavati rad u skučenim prostorima.

- Područje oko radnog prostora treba biti odvojeno. Vodite računa da su uvjeti rada sigurni tako da se kontrolira zapaljivi materijal.

6-4 Provjera prisutnosti rashladnog sredstva

- Prije i tijekom rada područje se mora provjeriti odgovarajućim detektorom rashladnog sredstva kako bi se znalo postoji li opasnost od zapaljenja.

- Vodite računa da je oprema za detekciju curenja prikladna za korištenje sa zapaljivim rashladnim sredstvima, npr. da ne iskri, da je adekvatno zatvorena i sigurna".

OPREZ

6-5 Aparat za gašenje požara

• Ako se na rashladnoj opremi ili povezanim dijelovima radi s alatima koji generiraju toplinu, na raspolaganju uvijek mora biti aparat za gašenje požara.
• Blizu mjesta punjenja uvijek imajte aparat za gašenje požara s prahom ili CO _2 .

• Nijedna osoba koja radi s rashladnim sustavom na način da to uključuje izlaganje cijevi koja sadrži li je sadržavala zapaljivo rashladno sredstvo ne smije koristiti nikakve izvore zapaljenja na način koji može izazvati požar ili eksploziju.
• Svi mogući izvori zapaljenja, uključujući cigarette, moraju se držati dovoljno daleko od mjesta ugradnje, popravka, demontaže i zbrinjavanja jer su to radovi uslijed kojih zapaljivo rashladno sredstvo može dospjeti u okolni prostor.
• Prije radova treba ispitati područje oko opreme kako biste bili sigurni da nema opasnosti od zapaljenja. Treba istaknuti znakove zabrane pušenja.

6-7 Ventilirano područje

• Prije otvaranja sustava ili radova vodite računa da se to odvija na otvorenom ili adekvatno ventiliranom prostoru.
• Ista ventilacija mora se zadržati i tijekom radova.
• Ventilacija bi trebala sigurno raspršiti sve tragove rashladnog sredstva u zraku u atmosferu.

6-8 Provjera rashladne opreme

• Treba li mijenjati električne komponente, one moraju biti u skladu s namjenom i imati pravilne specifikacije
• Uvijek se treba pridržavati preporuka i smjernica proizvođača o održavanju i servisiranju. Imate li nedoumica, potražite pomoć od tehničkog odjela proizvođača.

• Za instalacije koje sadrže zapaljiva rashladna sredstva treba napraviti sljedeće provjere:

• Kapacitet punjenja mora biti u skladu s veličinom prostorije u koju se postavljaju dijelovi s rashladnim sredstvom;

• Oprema i otvori za ventilaciju moraju funkcionirati pravilno i ne smiju biti zapriječeni.
• Koristi li se neizravni rashladni sklop, sekundarni sklop valja provjeriti na prisutnost rashladnog sredstva;
  – Oznake na opremi moraju biti vidljive i čitke Oznake koje nisu vidljive i čitke moraju se ispraviti;
• Rashladna cijev i komponente moraju biti postavljene tako da ne budu izložene bilo kakvim tvarima koje mogu izazvati koroziju na njima, osim ako komponente nisu načinjene od materijala otpornih na koroziju ili su adekvatno od nje zaštićeni.

OPREZ

6-9 Provjera električnih uređaja

• Popravci i održavanje svih električnih komponenata mora uključivati sigurnosne provjere i inspekcijske procedure.
• Postoji li kvar koji ugrožava sigurnost, tad se sklop ne smije spajati na struju dok se kvar ne otkloni.
• Ako se kvar ne može ukloniti odmah i nužno je nastaviti s radom, mora se primijeniti odgovarajuće privremeno rješenje.
• O tome treba obavijestiti vlasnika opreme tako da sve strane budu informirane.
• Inicijalne sigurnosne provjere uključuju sljedeće:
• Kondenzatori moraju biti ispražnjeni: to valja činiti na siguran način kako bi se izbjeglo iskrenje.
  – Tijekom punjenja, pražnjenja ili čišćenja sustava ne smiju se izložiti nijedna električna komponenta ili ožičenje pod naponom
  – Uzemljenje se ne smije prekidati.

7. Popravci zatvorenih komponenata

• Tijekom popravaka zatvorenih komponenata, one prije otvaranja moraju biti odspojene s napajanja.
• Ako je apsolutno nužno da tijekom servisiranja oprema bude spojena na napajanje, na najkritičniju točku treba postaviti opremu za detekciju curenja kako bi se na vrijeme upozorilo na potencijalnu opasnost.
• Posebnu pažnju valja obratiti na sljedeće, kako bi se osiguralo da se tijekom rada na električnim komponentama kućište ne bi modificiralo na način da je ugrožena zaštita
• To uključuje oštećenje kabela, prekomjeran broj spojeva, povezivanje u neskladu s originalnom specifikacijom, oštećenja brtvi, nepravilno postavljanje priključaka itd
• Pazite da je uređaj sigurno montiran.
• Vodite računa da brtve ili materijali za brtvljenje nisu oštećeni tako da više ne mogu spriječiti prodor zapaljivih tvari.
• Zamjenski dijelovi moraju biti u skladu s uputama proizvođača.

NAPOMENA:

Uporaba silikonskih brtvila može smanjiti efikasnost nekih tipova opreme za detekcij curenja. Već osigurane komponente ne moraju biti izolirane prije rada na njima.

8. Popravak osiguranih komponenata

• Nemojte primjenjivati trajna induktivna ili kapacitivna opterećenja na sklop bez provjere prelaze li dozvoljeni napon i struju za opremu koja se koristi.
• Osigurane komponente jedine su na kojima se može raditi pod naponom u prisutnosti zapaljivih tvari. Testni uređaj mora biti odgovarajuće klasifikacije

OPREZ

• Komponente se smiju zamjenjivati samo dijelovima koje je preporučio proizvođač.
• Drugi dijelovi mogu izazvati zapaljenje rashladnog sredstva ako procuri.
• Kabeli ne smiju biti izloženi trošenju, koroziji, prekomjernom pritisku, vibracijama, oštrim rubovima ili bilo kakvom grubom/nasilnom rukovanju.
• Prilikom provjere kabela moraju se uzeti u obzir i efekti starenja ili kontinuiranih vibracija od izvora poput kompresora ili ventilatora.

9. Kabeli

10. Detekcija zapaljivih rashladnih sredstava

• Ni u kojim uvjetima se za detekciju curenja rashladnog sredstva ne smiju koristiti potencijalni izvori zapaljenja.
• Ne smije se koristiti halidna lampa (ili bilo koji drugi detektor s otvorenim plamenom).

11. Metode detekcije curenja

• Sljedeće metode detekcije curenja smatraju se prihvatljivima za sustave sa zapaljivim rashladnim sredstvima:
  – Elektronički detektori curenja koriste se za detekciju zapaljivih rashladnih sredstava, no njihova osjetljivost možda nije adekvatna ili će trebati rekalibriranje. (Oprema za detekciju mora se kalibrirati u prostoru bez rashladnog sredstva.)
  – Pazite da detektor nije potencijalni izvor zapaljenja te da je prikladan za rashladno sredstvo koje se koristi.
• Oprema za detekciju curenja mora se podesiti na postotak LFL-a rashladnog sredstva i kalibrirati u skladu s korištenim rashladnim sredstvom te treba potvrditi odgovarajući postotak plina (maks. 25%).
• Tekućine za detekciju curenja prikladne su za uporabu s većinom rashladnih sredstava, ali treba izbjegavati deterdžente s klorom jer klor u kontaktu s rashladnim sredstvom može izazvati koroziju bakrenih cijevi.
• Posumnja li se na curenje, svi otvoreni plameni moraju se ukloniti/ugasiti.
• Ako se detektira curenje rashladnog sredstva koje zahtijeva lemljenje, svo rashladno sredstvo treba se isprazniti iz sustava ili izolirati (pomoću prekidnih ventila) u dio sustava udaljen od mjesta curenja.
  – Sustav treba pročistiti dušikom bez kisika (OFN) i prije i tijekom lemljenja.

- Osim standardnih postupaka punjenja, treba zadovoljiti sljedeće zahtjeve:

– Pazite da prilikom uporabe opreme za punjenje ne dođe do kontaminacije različitih rashladnih sredstava.
– Cijevi ili vodovi moraju biti što je moguće kraći kako bi se minimizirala količina rashladnog sredstva u njima.
– Spremnici moraju biti postavljeni uspravno.
– Vodite računa da je rashladni sustav uzemljen prije punjenja rashladnim sredstvom.
– Označite sustav kad je punjenje dovršeno (ako već niste).
- Posebno pazite da ne prepunite rashladni sustav.

• Prije punjenja sustava potrebno je OFN-om testirati tlak.
• Nakon dovršenog punjenja i prije puštanja u rad sustav treba provjeriti na curenje.
• Prije napuštanja mjesta rada treba još jednom provjeriti ima li curenja.

14. Stavljanje uređaja izvan funkcije

• Prije stavljanja uređaja izvan funkcije, nužno je da je tehničar u potpunosti upoznat s opremom i svim pojedinostima.
• Preporučena dobra praksa je da se sva rashladna sredstva isprazne na siguran način.
• Prije izvođenja ovog postupka treba uzeti uzorak ulja i rashladnog sredstva za slučaj da je potrebna analiza prije ponovne uporabe ispuštenog rashladnog sredstva. Prije ovog postupka nužno je na raspolaganju imati izvor napajanja.

a) Upoznajte se s opremom i načinom njezina rada.

b) Izolirajte električne dijelove sustava.

OPREZ

• Prije pomicanja ili premještanja klima uređaja, obratite se iskusnim tehničarima za odspajanje i ponovnu ugradnju.
• Ispod unutarnje ili vanjske jedinice nemojte stavljati nikakve druge električne proizvode ili kućanske aparate. Kondenzat koji kaplje iz uređaja može ih smočiti te prouzročiti oštećenja ili kvarove.
• Ne upotrebljavajte nikakva sredstva za odmrzavanje ili čišćenje koja nisu preporučena od strane proizvođača.
• Uređaj treba smjestiti u prostoriju bez izvora plamena koji stalno rade (npr. otvorenih plamena, plinskih uređaja ili električnih grijalica).
  • Nemojte bušiti ili spaljivati uređaj.
• Imajte na umu da rashladna sredstva nemaju miris.
• Ventilacijski otvori uređaja moraju biti slobodni, bez blokada.
• Uređaj treba smjestiti u dobro ventiliranu prostoriju čija veličina odgovara specifikacijama
• Uređaj treba smjestiti u prostoriju bez izvora plamena koji stalno rade (npr. plinskih uređaja) i izvora zapaljenja (npr. električnih grijalica).

OPREZ

• Svaka osoba koja radi na rashladnom sklopu ili ga otvara mora imati važeći certifika odgovarajućeg tijela kojim dokazuje stručnost za sigurno rukovanje rashladnim sredstvima u skladu s industrijskim specifikacijama.
• Servisiranje se mora odvijati u skladu s uputama proizvođača.
• Održavanje i popravci koji zahtijevaju pomoć drugog stručnog osoblja trebaju se izvoditi pod nadzorom osobe kompetentne za rukovanje zapaljivim rashladnim sredstvima.
• Ne upotrebljavajte nikakva sredstva za odmrzavanje ili čišćenje koja nisu preporučena od strane proizvođača.
  • Uređaj mora biti ugrađen u prostoriju podne površine veće od 10 m².
  • Cijevi trebaju biti ugrađene u prostoriju podne površine veće od 10 m².
  • Cijevi je potrebno instalirati sukladno državnim odredbama za električne instalacije.
• Maksimalna količina punjenja rashladng sredstva iznosi 2.5 kg, a specifična potrošnja rashladnog sredstva navedana je na pločici na vanjskoj jedinici.
• Mehanički spojevi korišteni u zatvorenom moraju biti usklađeni sa standardom ISO 14903. Kad se rabljeni mehanički spojevi ponovno koriste u zatvorenom, brtveni dijelovi moraju se obnoviti. Kad se rabljeni prošireni spojevi ponovno koriste u zatvorenom, treba upotrijebiti nove dijelove za proširivanje.
  • Količina cijevi treba biti minimalna.
• Mehanički spojevi moraju biti lako dostupni radi održavanja.

Objašnjenje simbola prikazanih na unutarnjoj ili vanjskoj jedinici.

Oprez, rizik od požara	UPOZORENJE	Ovaj simbol znači da uređaj koristi zapaljivo rashladno sredstvo.Ako rashladno sredstvo curi i izloženo je vanjskom izvoru zapaljenja, postoji opasnost od požara.
	OPREZ	Ovaj simbol znači da treba pažljivo pročitati upute za uporabu.
	OPREZ	Ovaj simbol znači da servisno osoblje treba rukovati ovom opremom u skladu s uputama za ugradnju.
	OPREZ	Ovaj simbol znači da su dostupne informacije u uputama za uporabu ili ugradnju.

Unutarnja jedinica

Prednja ploča Ulaz zraka Pokazivač Ploča za hitne popravke Izlaz zraka Lopatica za verti- kalno podešavanje Lopatica za horizon- talno podešavanje Filtar za zrak Daljinski upravljač Ulaz zraka Cijevi i kabel napajanja Odvodno crijevo Napomena: Kondenzat istječe tijekom HLADENJA ii ISUŠIVANJA. Izlaz zraka Vanjska jedinica

Slike u ovom priručniku temelje se na vanjskom izgledu standardnog modela. Stoga se izgled vašeg uređaja može razlikovati.

Pokazivač

88

Indikator temperature 1

Prikaz podešene temperature.

Prikazuje "FC" nakon 200 sati rada kao podsjetnik da treba očistiti filta

Nakon čišćenja filtra, pritisnite tipku za resetiranje filtra na unutarnjoj jedinici iza prednj ploče kako biste resetirali pokazivač (opcija).

Indikator uključenosti 2

Svijetli kad uređaj radi.

Treperi tijekom odmrzavanja.

Indikator timera 3

Svijetli u podešeno vrijeme.

Indikator Sleep 4

Svijetli u modu mirovanja.

Za grijanje svijetli narančasto, za ostale bijelo

Indikator brzine ventilatora 8

Senzor signala 9

Indikator Smart WIFI 10

Svijetli kad je aktivna funkcija WIFI.

Indikator NANOE 11

Svijetli u modu NANOE

Protok zraka prati vas / 12

protok zraka Avoid You

Indikator vlažnosti 13

Svijetli u načinu vlažnosti.

Al pametni pokazatelj rada 14

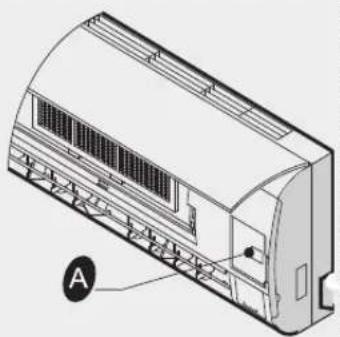

Tipka za hitno isključenje/uključenje
A

ON/OFF Uključenje ili isključenje uređaja.

ZA MULTI SUSTAV

1 Isključite napajanje	2Uhvatite ploču na mjestu "a" i izvucite prema sebi kako biste je skinuli.
3 Prebrišite mekanom i suhom krpom Ako je prednja ploča jako prljava očistite je mekanom i vlažnom krpom;
	6 Vratite prednju ploču na mjesto i zatvorite je.Vratite prednju ploču na mjesto i zatvorite je pritiskom na mjesto "b" prema dolje.

3 Prebrišite mekanom i suhom krpom

4 Za čišćenje uređaja nikad nemojte koristiti hlapljive tvari poput benzina ili praha za poliranje.

6 Vratite prednju ploču na mjesto i zatvorite je. Vratite prednju ploču na mjesto i zatvorite je pritiskom na mjesto "b" prema dolje.

♦ Održavanje zračnog filtra

1 Isključite uređaj, prekinite napajanje i izvadite zračni filtar.1. Otvorite prednju ploču.2. Lagano pritisnite ručku filtra s prednje strane3. Uhvatite ručku i izvadite filta .	2 Očistite i vratite filtar na mjesto.Ako je nečistoća primjetna, operite je otopinom deterdženta u mlakoj vodi. Nakon čišćenja, dobro osušite u sjeni.
3 Zatvorite prednju ploču.☑ Čistite zračni filtar svaka dva tjedna ako uređaj radi u iznimno prašnjavim uvjetima.	Nužno je čistiti zračni filtar nakon svakih oko 100 sati rada.

Radni uvjeti

Radna temperatura

Temperatura		Hlađenje (DB/WB)	Grijanje (DB/WB)	Isušivanje (DB/WB)
Unutarnja temperatura	maks.	32°C	27°C	32°C
	min.	21°C	7°C	18°C
Vanjska temperatura	maks.	43°C	24°C	43°C
	min.	*napomena	*napomene	21°C

NAPOMENA:

*U ovom intervalu temperature ostvaruje se optimalan učinak rada uređaja. Ako se klimatski uređaj koristi izvan okvira gore navedenih uvjeta, zaštitni uređaj može prekinuti rad klimatskog uređaja.

* Najviša vanjska temperatura kod modela za tropska podneblja (T3) iznosi 55 °C umjesto 43 °C.

* Određeni modeli mogu održavati hlađenje na vanjskoj temperaturi -15 °C zahvaljujući jedinstvenome dizajnu. Obično se optimalno hlađenje postiže na temperaturama višim od 21 °C. Za više informacija kontaktirajte prodajno mjesto.

* Određeni modeli mogu održavati zagrijavanje na vanjskoj temperaturi -15 °C, drugi modeli mogu zagrijavati na vanjskoj temperaturi -20 °C, a neki čak i na nižim vanjskim temperaturama.

Temperatura rada određenih modela također može biti izvan propisanog intervala. U slučaju posebnih okolnosti, kontaktirajte prodajno mjesto. Ako je relativna vlaga viša od 80 %, ako klimatski uređaj radi u načinu HLAĐENJE ili SUŠENJE, ako su vrata ili prozor otvoreni dulje vrijeme, iz odvoda može kapati voda.

♦ Razina buke

• Ugradite uređaj na mjesto koje može izdržati njegovu težinu i gdje će raditi tiše.
• Ugradite vanjsku jedinicu na mjesto gdje izlaz zraka i buka iz klima-uređaja neće smetati susjedima.
• Ne postavljajte prepreke ispred izlaza zraka vanjske jedinice kako se ne bi povećala razina buke.

♦ Značajke zaštitnog sklopa

1. Zaštitni sklop će se aktivirati u sljedećim slučajevima:

• Restartanje uređaja nakon prestanka rada ili promjene moda tijekom rada. Treba pričekati 3 minute.

• Spajanje na napajanje i uključenje uređaja istodobno – može se pokrenuti 20 sekundi kasnije.

• Ako se uređaj isključio, pritisnite tipku ON/OFF za ponovno uključenje. Timer treba podesiti opet, ako je poništen.

♦ Značajke moda GRIJANJA

Predgrijavanje

Na početku GRIJANJA, zrak iz unutarnje jedinice se ispuhuje 2-5 minuta kasnije.

Odmrzavanje

Sljedeći slučajevi ne predstavljaju uvijek kvarove. Molimo da ih provjerite prije pozivanja servisa.

Problem		Provjera/rješenje
Uređaj ne radi		Aktivirao se zaštitni sklop ili je pregorio osigurač.Pričekajte 3 minute i uključite uređaj ponovno.Možda se aktivirao zaštitni sklop.Baterije u daljinskom upravljaču su prazne.Utikač nije čvrsto spojen.
Uređaj ne hladi ili ne grije		Je li zračni filtar zaprljanJesu li ulazi i izlazi zraka začepljeni?Je li temperatura pravilno podešena?
Upravljanje ne radi		Rad će biti onemogućen ako su prisutne jake smetnje (od prekomjernog pražnjenja statičkog elektriciteta, prekomjernog kolebanja napona). U tom slučaju odspojite uređaj s napajanja i ponovno ga spojite 2-3 sekunde kasnije.
Uređaj ne počinje os radom odmah		Promjena moda tijekom rada, s odgodom od 3 minute.
Čudan miris		Miris može dopirati iz drugog izvora, poput na-mještaja, cigareta itd., a on ulazi u uređaj i izlazi zajedno sa zrakom.
Zvuk klokotanja vode		To je zvuk rashladnog sredstva u uređaju i nije kvar.Zvuk odmrzavanja u modu grijanja.
Čuje se pucketanje		Taj zvuk može biti posljedica širenja ili skupljanja prednje ploče zbog promjene temperature.
Iz otvora za izlaz zraka izlazi maglica		Maglica se pojavi kad se zrak u prostoriji veoma ohladi zbog hladnog zraka iz unutarnje jedinicetijekom HLAĐENJA ili ISUŠIVANJA.
Indikator uključenosti stalno treperi i unutarnji ventilator se zaustavlja.		Uređaj se prebacuje iz grijanja u odmrzavanje. Indikator će treperiti unutar 12 minuta i uređaj se vraća u mod grijanja.
Miješanje načina radaKako sve unutarnje jedinice koriste jednu vanjsku jedinicu, ona može raditi samo u istome modu (hlađenje ili grijanje). Zato dolazi do miješanja načina rada kad se onaj koji ste podesili razlikuje od načina rada vanjske jedinice. Slijedi prikaz miješanja načina rada.		hladenje isušivanje grijanje ventilatorhladenje √ √ × √ √ --- normalnoisušivanje √ √ × √ × --- miješanje načina radagrijanje × × √ ×xventilator √ √ × √Vanjska jedinica uvijek radi u načinu unutarnje jedinice koja je prva uključena. Kad mod podešavanja sljedeće unutarnje jedinice to ometa, čut će se 3 zvučna signala i unutarnja jedinica koja ometa rad drugima će se automatski isključiti.

Upute za ugradnju

Dijagram ugradnje

Udaljenost od zida treba biti veća od 50 mm Udaljenost od stropa treba biti veća od 200 mm Udaljenost od zida treba biti veća od 50 mm Udaljenost od poda treba biti veća od 2500 mm Unutarnja jedinica A

• Gornja slika je samo okvirni prikaz uređaja. Izgled vašeg uređaja može se razlikovati.
- Ugradnju treba izvesti ovlašteno osoblje prema nacionalnim normama o priključcima.

Odabir mjesta za ugradnju

Uvjeti mjesta ugradnje unutarnje jedinice:

1. Blizu izlaza zraka ne smije biti prepreka tako da zrak lako dopire do svakog kuta prostorije.
2. Spojna cijev i bušenje rupe u zidu moraju se moći lako izvesti.
3. Poštujte potrebnu udaljenost od stropa i zida kao na dijagramu ugradnje.
4. Zračni filtar mora se moći lako izvaditi
5. Uređaj i daljinski upravljač moraju biti na udaljenosti od jednog metra od TV-a, radija itd.
6. Nemojte ništa stavljati pokraj ulaza zraka kako se ne bi blokirao.
7. Daljinski upravljač neće raditi kako treba u prostoriji s digitalnim svjetlima.
8. Mjesto ugradnje mora moći podnijeti težinu uređaja.

Ugradnja vanjske jedinice opisana je u uputama za njezinu ugradnju.

Upute za ugradnju

• Odaberite mjesto ugradnje montažne ploče prema mjestu za unutarnju jedinicu i smjeru cijevi.
• Držite montažnu ploču vodoravno pomoću ravnala ili libele.
• Izbušite rupe dubine 32 mm na zidu za pričvršćivanje ploče.
• Umetnite plastične čepove (tiple) u rupu i pričvrstite montažnu ploču vijcima.
• Provjerite je li montažna ploča dobro pričvršćena. Zatim izbušite rupu za cijevi.

Vijak Montažna ploča

Napomena: Oblik vaše montažne ploče može se razlikovati od ove na slici, ali metoda ugradnje je slična.

Napomena: Kao što je prikazano na gornjoj slici, šest rupa je namijenjeno za šest vijaka za učvršćenje montažne ploče.

2. Izbušite rupu za cijevi

• Odaberite mjesto za rupu za cijevi prema mjestu za montažnu ploču (pogledajte položaj i veličinu papirnate ploče kao na slici 1).
• Izbušite rupu u zidu Rupa mora malo biti nagnuta prema dolje i prema van.
• Kroz rupu u zidu provucite navlaku kako bi zid ostao čist i uredan.

Unutra Vani Navlaka u zidu (tvrda polietilenska cijev koju nabavlja korisnik) 5 mm (nagnuto prema dolje)

• Provucite cijevi (za tekućinu i plin) i kabele kroz rupu na zidu izvana ili ih provucite s unutarnje strane nakon završetka povezivanja cijevi i kabela unutarnje jedinice kao da ih spajate na vanjsku jedinicu.
• Odredite hoćete li otpiliti dio za provlačenje cijevi u skladu s njezinim smjerom (kao na slici dolje)

Napomena: Kad ugrađujete cijev u smjerovima 1, 2 ili 4, otpilite odgovarajući dio za provlačenje s baze unutarnje jedinice.

- Nakon spajanja cijevi prema uputama, postavite odvodno crijevo. Zatim spojite kabele napajanja. Nakon povezivanja, termoizolacijskim materijalom povežite cijevi, kabele i odvodno crijevo zajedno u jedan snop.

Upute za ugradnju

- Termoizolacija spojeva cijevi: Povežite spojeve cijevi termoizolacijskim materijalima i zatim zalijepite vinilnom trakom.

Termoizolacija

zalijepite vinilnom trakom

- Termoizolacija spojeva cijevi: a. Postavite odvodno crijevo ispod cijevi. b. Izolacijski materijal sadrži polietilensku pjenu deblju od 6 mm. Napomena: Odvodno crijevo treba nabaviti korisnik.

• Odvodno crijevo treba biti usmjereno prema dolje za lakši odvod. Nemojte ga savijati, postaviti tako da strši ili leluja, niti ga uranjati u vodu.
• Ako je odvodno crijevo produljeno dodatnim crijevom, ono na dijelu u kojem prolazi duž unutarnje jedinice mora biti termički izolirano.
• Kad su cijevi usmjerene udesno, cijevi, naponski kabel i odvodno crijevo moraju biti termički izolirani i pričvršćeni na poleđinu uređaja pomoću fiksera

Velika cijev Kabel napajanja Termoizolacijska cijev Mala cijev Odvodno crijevo (nabavlja korisnik)

Umetr velika cijev odvodno crijevo mala cijev Baza Fikser cijevi

Baza odvodno crjevo velka cijev maia cijev Zakvačite ovdje

B. Pritisnite kako bi zakvačili fikser cijevi za bazu

Spajanje cijevi:

a. Prije odvrtanja velikih i malih brtvenih čepova, prstom pritisnite mali brtveni čep dok zvuk ispuhivanja ne utihne i zatim otpustite prst.
b. Spojite cijevi unutarnje jedinice pomoću dva ključa. Obratite posebnu pažnju na dozvoljeni okretni moment kao što je prikazano dolje kako biste spriječili oštećenje i deformiranje cijevi, priključaka i matica za proširivanje.
c. Prvo ih zategnite prstima, potom ključevima.

Mali brtveni čep Pritisnite ovdje Veliki brtveni čep

Ako ne čujete zvuk ispuhivanja, obratite se prodavatelju.

Model	Veličina cijevi	Okretni moment	Širina matice	Min. debljina
7K, 9K, 12K, 18K	Strana za tekućinu (φ6 mm ili 1/4 inča)	15~20 N·m	17 mm	0,5 mm
24K	Strana za tekućinu (φ9,53 mm ili 3/8 inča)	30~35 N·m	22 mm	0,6 mm
7K, 9K, 12K	Strana za plin (φ9,53 mm ili 3/8 inča)	30~35 N·m	22 mm	0,6 mm
18K	Strana za plin (φ12 mm ili 1/2 inča)	50~55 N·m	24 mm	0,6 mm
24K	Strana za plin (φ16 mm ili 5/8 inča)	60~55 N·m	27 mm	0,6 mm

Samo 18k unutarnja jedinica uključuje regulacijski spoj. Njime se 9,53 spojna plinska cijev pretvara u 12,7 cijev. On je na vanjskoj jedinici.
Ako je sklop proširenog spoja s maticom labav nakon zatezanja, zamijenite ga novim sklopom.
Prilikom uklanjanja cijevi radi premještanja ili popravka uređaja, zamijenite ga novim sklopom.

Plinski ventil Regulacijski spoj Spojna cijev Vanjska jedinica

4. Spajanje kabela

1. Uvijek osigurajte zaseban naponski sklop samo za klima-uredaj. Za povezivanje ožičenja pridržavajte se dijagrama sklopa na unutrašnjoj strani pristupnih vratašaca.
2. Provjerite je li debljina kabela u skladu sa specifikacijama izvora napajanja.
3. Provjerite kabele i vodite računa da su čvrsto spojeni nakon povezivanja.
4. U mokrom ili vlažnom području uvijek ugradite sigurnosnu sklopku za sprečavanje pada napona.

Pristup utikaču uvijek mora biti omogućen, čak i nakon ugradnje uređaja, kako bi se u slučaju potrebe mogao lako odspojiti. Ako to nije moguće, spojite uređaj na dvopolnu skloplku s razmacima između kontakata od najmanje 3 mm. Pristup toj sklopci mora biti omogućen, čak i nakon ugradnje uređaja.

Popis modela proizvoda:

Factory model	Customer model
AST-09UW4RXUQD00A	QD25XU0E
AST-12UW4RXUQD00A	QD35XU0E
AS-12UW4RXVQF00	QF35XW0E
AST-09UW4RXVQE00	QE25XV0E
AST-12UW4RXVQE00	QE35XV0E
AST-09UW4RMRKA00	KA25MR0E
AST-12UW4RXRKA00	KA35XR0E
AST-18UW4RBSKA00	KA50BS0E
AST-24UW4RKTKA00	KA70KT0E
AS-09UW4RYRKB03A	KB25YR3E
AS-12UW4RYRKB03A	KB35YR3E
AST-18UW4RXSKB01A	KB50XS1E
AST-24UW4RBTKB01A	KB70BT1E
AS-09UW4RYRCA03	CA25YR03
AS-12UW4RYRCA03	CA35YR03
AST-18UW4RXSCA01	CA50XS1A
AST-24UW4RBTCA01	CA70BT1A
AS-09UW4RYRCD03	CD25YR3F
AS-12UW4RYRCD03	CD35YR3F
AST-18UW4RXSCD01	CD50XS1F
AST-24UW4RBTCD01	CD70BT1F
AST-09UW4RVEDJ00A	DJ25VE0B
AST-12UW4RVEDJ00A	DJ35VE0B
AST-18UW4RXADJ00A	DJ50XA0B
AST-24UW4RBBDJ00B	DJ70BB0C
