KORISNIČKI PRIRUČNIK ACT40UR4RCC8 HISENSE

Napomena: Kada pritisnete taster i odgovarajuća operacija nije važeća, na ekranu će se prikazati "N.A."

4. Prenos signala

□ Usmerite odašiljač signala na daljinskom upravljaču ka prijemniku na unutrašnjoj jedinici.
□ Slanje signala treba da bude blizu unutrašnje jedinice, a daljinski upravljač držite upravno ka ravni na kojoj se prijemnik nalazi. Ako ravan nije upravna ili se u tom trenutku koristi flurescentno svetlo, razdaljina prenosa biće kraća.
□ Prilikom prenosa signala, daljinski upravljač treba da bude u opsegu konusa od 120 stepeni u odnosu na ravan prijemnika. Kada je unutrašnja jedinica postavljena na nižu visinu, ugao prijema postaje veći i razdaljina prenosa signala postaje kraća, što može da varira u zavisnosti od strukture zgrade.
□ Pošto se baterija troši, udaljenost prenosa signala se smanjuje i možda nećete moći da upravljate klima uređajem. U tom slučaju, zamenite baterije na vreme.

□ Prilikom rada daljinskog upravljača, u skladu sa [4. Prenos signala], odašiljač signala daljinskog upravljača treba da se usmeri ka prijemniku na unutrašnjoj jedinici i upravlja se pritiskom na funkcijske tastere.

Usmerite odašiljač signala na daljisnom upravljaču ka prijemniku signala i pritisnite

Svaki pritisak na taster ∧ povećaće temperaturu za 1°C;

Svaki pritisak na taster √ smanjiće temperaturu za 1°C;

Kada je klima uređaj ON (UKLJUČENO), usmerite odašiljač signala na daljinskom upravljaču ka prijemniku signala i pritisnite 📄.

Prijemnik signala će se oglasiti jednim zvučnim signalom i tada je klima uređaj prebačen na Quiet (Tiho)-tihi režim rada.

Pritisnite da biste izašli iz Quiet (Tiho)-tihog režima rada.
※ Samo deo modela klima uređaja ima ovu funkciju.

SET 28 °C 00000 00000 00000 00000

u Quiet (Tiho)-tihom režimu rada

Kada je klima uređaj ON (UKLJUČENO), usmerite odašiljač signala na daljinskom upravljaču ka prijemniku signala i pritisnite.

Prijemnik signala će se oglasiti jednim zvučnim signalom i tada je klima uređaj prebačen na Sleep (Spavanje)- režim.

Pritisnite da biste izašli iz Sleep (Spavanje)- režima.

Kada je klima uređaj ON (UKLJUČENO), usmerite odašiljač signala na daljinskom upravljaču ka prijemniku signala i pritisnite (2).

Prijemnik signala će se oglasiti jednim zvučnim signalom i tada je klima uređaj prebačen na Boost (Pojačivač)- režim.

Pritisnite da biste izašli iz Boost (Pojačivač) režima.

Hvala vam puno što ste odabrali ovaj proizvod. Pažljivo pročitajte ovaj priručnik prije uporabe i čuvajte ga valjano za buduću uporabu.

Sadržaj

1. Postavljanje baterije 1
2. Montaža držača 1
3. Opis....2
4. Prijenos signala 3
5. Rukovanje s općom vrstom klima uređaja ....3
6. Druge funkcije....11

Za ispravnu uporabu upravljača pažljivo pročitajte ovaj priručnik prije toga.

Ovaj priručnik treba čitati zajedno s priručnikom za ugradnju klima uređaja (A/C).

Dodatne funkcije ovog upravljača uključuju Zdrav način, EKO način, Noćni način, Način pojačanog rada, Tihi način, Lični osjećaj i Samočišćenje. Ako vaša unutarnja jedinica ne podržava neku funkciju, prilikom postavljanja ove funkcije putem upravljača, zasloni se možda neće sinkronizirati, što je normalna pojava.

Kad upotrebljavate bežični daljinski upravljač zajedno sa žičanim daljinskim upravljačem s funkcijom primanja signala, zaslon može biti nedosljedan zbog date vrste unutarnje jedinice prilikom postavljanja gornje ili donje granične temperature, što je normalno.

Označite polje „☐“ kad utvrdite da ne postoji nikakav problem.

1. Postavljanje baterije

□1) Umetnite dvije AAA suhe baterije u upravljač.

① Izvucite poklopac.
② Umetnite baterije.

Bilješka:

1) Izvadite batenje ako ne upotrebljavate upravljač redovito.
2) Zamijenite obje baterije istovremeno.

2. Montaža držača

Bežični daljinski upravljač možete pohraniti na držač montiran na zid.

Biješka:

1) Držač daljinskog upravljača je opcijski dio.
2) Oblik se može razikovati od oblika držača daljinskog upravljača koji ste odabraši.

• Bežični daljinski upravljač uređaj je koji odašilje upute, poput načina rada i postavke vremena, unutarnjoj jedinici usmjeravanjem na prijamnik signala na unutarnjoj jedinici i pritiskom na gumb za slanje IR signala.
  ● Maksimalna udaljenost prijenosa iznosi oko 5 metara, a može biti i kraća kada put prijenosa IR signala nije okomit na prijamnik ili kada se u blizini nalazi bilo koji elektronički rasvjetni uređaj.
• Upravljač podržava funkciju automatskog paljenja pozadinskog osvjetljenja. Pozadinsko će osvjetljenje zasvijetlti kad upravljač prepozna vibracije ili pomicanje.

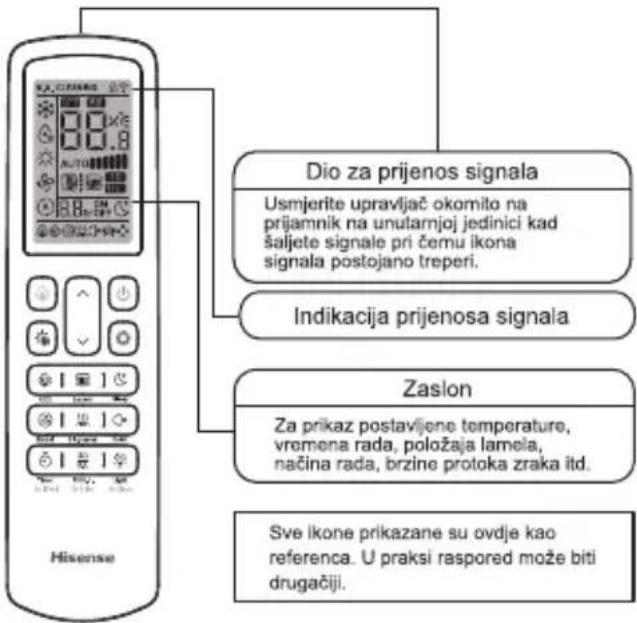

Dio za prijenos signala Usmjerite upravljač okomito na prijamnik na unutarnjoj jedinici kad šaljete signale pri čemu ikona signala postojano treperi. Indikacija prijenosa signala Zaslon Za prikaz postavljene temperature, vremena rada, položaja lamela, načina rada, brzine protoka zraka itd. Sve ikone prikazane su ovdje kao referenca. U praksi raspored može biti drugačiji.

Opis tipke:

	Zdrav način		UKLJ./ISKLJ.
	Povećanje temp. „+”		Smanjenje temp. „-”
	Način rada		Brzina ventilatora
	EKO		Lamela
	Noćni način rada		Način pojačanog rada
	——		Tihi način
	Timer	3DU.L	——
	Svjetlo

Bilješka: Kada pritisnete tipku, a odgovarajuća operacija nije važeća, na zaslonu se prikazuje „N.A.“

4. Prijenos signala

□Usmjerite odašiljač signala na upravljaču prema prijamniku na unutarnjoj jedinici.
Prilikom slanja signala, upravljač mora biti blizu unutarnje jedinice i okomito postavljen u odnosu na dio u kom se nalazi prijamnik. Ako nije okomito postavljen u odnosu na taj dio ili se u tom trenutku koristi fluorescentno svjetlo, udaljenost prijenosa bit će kraća.
□ Prilikom odašiljanja signala, upravljač mora biti u rasponu stošca od 120 stupnjeva u odnosu na prijamnik. Kada je unutarnja jedinica montirana na maloj visini, kut prijema postaje veći, a udaljenost prijenosa se skraćuje, što varira ovisno o strukturi zgrade.
□ Kako se baterija prazni, skraćuje se udaljenost prijenosa signala te možda nečete moći kontrolirati klima uređaj. U tom slučaju zamijenite baterije na vrijeme.

5. Rukovanje s općom vrstom klima uređaja

□Prilikom rukoavnja upravljačem, kako je navedeno u [4. poglavlju Prijenos signala], odašiljač signala upravljača trebao bi biti usmjeren ka prijemniku na unutarnjoj jedinici, a radi kada pritisnete funkcijske tipke.

● Nemojte postavljati upravljač gdje je povišena temperatura u slučaju kvara.
- Iziaganje izravnom sunčevom - U blizini štednjaka svjetlu
● Vodite računa kada koristite upravljač, inače bi se mogao pokvariti ako padne na tlo ili se navlaži.

UKLJ./ISKLJ.

UKLJ./ISKLJ.

Sučelje UKLJ. uređaja

Usmjerite odašiljač signala upravljača ka prijemniku signala i pritisnite tipku ⏻, prijemnik signala oglasit će se jednom zvučnim signalom kako bi označio uspješan prijem.

Ikone na zaslonu mijenjat će se sljedećim redoslijedom pri svakom pritisku tipke :
    note right of A Hlađenje Odvlazivanje Grijanje Ventilator Automatski

- Kada se grijanje zaustavi, ponekad se zrak dovoditi automatski još 30 sekundi.

Temperatura

Temperatura

Usmjerite odašiljač signala na upravljaču prema prijemniku signala i pritisnite tipku △▽.

Svakim pritiskom na tipku

Tip 1F (Ovisna kontrola smjera protoka zraka) Sve okomite/vodoravne lamele mogu se postaviti samo u istom smjeru.
Tip 4F (neovisna kontrola smjera protoka zraka) Okomite/vodoravne lamele mogu se postaviti u istom smjeru ili se mogu postaviti pojedinačno. Najviše 4 lamele za usmjeravanje zraka mogu se zasebno postaviti. Strujanje zraka se može usmjeriti samo prema gore ili prema dolje.

Odaberite vrstu kontrole

Kada je klima uredaj ISKLJUČEN, držite tipke i istovremeno 3 sekunde za odabir vrste kontrole protoka zraka. Ikona! Fili se odmah prikazuje kako bi označila da je vrsta lamela (pozicija) uspješno odabrana.

ISKLJUČENO

UKLJUČENO

ISKLJUČENO

UKLIJUČENO

Kontrola smjera strujanja zraka 1F

Kontrola smjera strujanja zraka 4F

2) Set lamela 1F za unutarnju jedinicu

Gore/Dolje

Kada je klima uređaj UKLJUČEN, pritiskom na tipku ikona ili počinje treperiti. Dok ikona treperi podesite lamele pomoću tipke . Ikona treperi 5 sekundi, a lamela se pomjera na postavljenu lokaciju.

28°C AUTO

- Način kontrole lamela unutarnje jedinice ovisi o tome koja ikona svjetli, ili [ ), što može biti u neskladu sa stvarnim statusom rada.

Promjena smjera

Držite tipku više od 3 s, dok ne zatreperi ikona ili , što znači da je uređaj prebačen na protok zraka nalijevo/nadesno.

Zatim držite tipku više od 3 s, dok ne zatreperi ikona ili [ ), što znači da je uređaj prebačen na protok zraka gore/dolje.

• Način kontrole lamela unutarnje jedinice ovisi o tome koja ikona svjetli, ili [ ), što može biti u neskladu sa stvarnim statusom rada.
  ● Tijekom treptanja ikone lamele, držite tipku 3 sekunde za izlaz iz postavke pojedinačnih lamela.

Timer

Funkcije

• Timer služi za UKLJ./ISKLJ. klima uređaja nakon određenog vremenskog perioda.
  Postavljanje timera za UKLJ./ISKLJ.
  Pritisnite tipku 🚫 kada je klima uređaj ISKLJUČEN. Uređaj će se uključiti u postavljeno vrijeme.
  Pritisnite tipku 🚫 kada je klima uređaj UKLJUČEN. Uređaj će se isključiti u postavljeno vrijeme.

Postavljanje timera za UKLJ. uređaja

Pritisnite tipku kada je klima uređaj ISKLJUČEN i vrijeme počinje svijetliti. Vrijeme se mijenja pri svakom pritisku tipke ∧ ili tipke √.Vrijeme se mijenja u intervalima od 0,5 h za postavljanje timera do 10 h ujutro. A mijenja se u intervalima od 1 h za postavljanje timera od 10 do 24 h. Zatim pritisnite tipku za dovršetak postavki.

Postavljanje timera za ISKLJ. uređaja

Pritisnite tipku 🚙️ kada je klima uređaj UKLJUČEN i vrijeme počinje svijetliti. Vrijeme se mijenja pri svakom pritisku tipke ∧ ili tipke √. Vrijeme se mijenja u intervalima od 0,5 h za postavljanje timera do 10 h ujutro. A mijenja se u intervalima od 1 h za postavljanje timera od 10 do 24 h. Zatim pritisnite tipku 🚙️ za dovršetak postavki.

Kada je timer podešen, usmjerite odašiljač signala na upravljaču prema prijemniku signala i pritisnite ⏻. Vrijeme na ekranu prestaje treperiti, što znači da ste postavili timer, a LED na prijamniku ili vrijeme počinje svijetliti.

Otkazivanje

Kada želite otkazati timer, usmjerite odašiljač signala na upravljaču prema prijemniku signala i pritisnite 📋. LED dioda prijamnika se gasi, što znači da je timer otkazan.

• Kada je postavljen timer za UKLJ. uređaja, uključite jedinicu da poništite timer
• Kada je postavljen timer za ISKLJ. uređaja, isljučite jedinicu da poništite timer.

Dodatne funkcije

OPREZ

• Sljedeće dodatne funkcije nisu dostupne za svaki klima uređaj. Obratite se dobavljaču za detalje.
• Ako želite postaviti dodatnu funkciju s pomoću bežičnog daljinskog upravljača, ona neće raditi ako klima uređaj nema tu funkciju.
• Ako postoji neusklađenost između dodatnih funkcija, prethodno postavljena funkcija se automatski poništava.

Tihi način

Kada je klima uređaj UKLJ., usmjerite odašiljač signala na upravljaču prema prijemniku signala i pritisnite. ⚙.Prijamnik emitira jedan zvučni signal, a klima uređaj se prebacuje u Tihi način rada.Pritisnite ⚙xa izlazak iz tihog načina rada.※ Samo neki modeli klima uređaja imaju ovu funkciju.

u Tihom načinu rada

• Tihi način rada dostupan je u načinima rada Hlađenje i Grijanje.
• Kada je u Tihom načinu rada, Ventilator se vrti Niskom brzinom. Tihi se način rada otkazuje prilikom podešavanja načina rada Ventilatora.
  ● Tihi se način rada poništava kada se klima uređaj prebaci s UKLJ. na ISKLJ.
  ● Tihi se način rada poništava ako se promijeni način rada.

Nočni način rada

Kada je klima uređaj UKLJ., usmjerite odašiljač signala na upravljaču prema prijemniku signala i pritisnite ^2 .

Prijamnik emitira jedan zvučni signal, ukazujući da se klima uređaj prebacio u Noćni način rada.

Pritisnite za izlazak iz Noćnog načina rada.

Način pojačanog rada

Kada je klima uređaj UKLJ., usmjerite odašiljač signala na upravljaču prema prijemniku signala i pritisnite .

Prijamnik emitira jedan zvučni signal, ukazujući da se klima uređaj prebacio u Način pojačanog rada.

Pritisnite za izlazak iz Načina pojačanog rada.

Kada je klima uređaj UKLJ., usmjerite odašiljač signala na upravljaču prema prijemniku signala i pritisnite.

Prijamnik emitira jedan zvučni signal, ukazujući da se klima uređaj prebacio u Zdrav način.

Pritisnite 🌿 za izlazak iz Zdravog načina.

Kada je klima uređaj UKLJ., usmjerite odašiljač signala na upravljaču prema prijemniku signala i pritisnite

Prijamnik emitira jedan zvučni signal, ukazujući na uspješnu postavku i da se klima uređaj prebacio u EKO način rada.

Pritisnite ECO za izlazak iz EKO načina.

Držite tipku 🚙️ više od 3 sekunde za izlaz iz načina Lični osjećaj.

Zaključavanjetipkovnice

Držite tipku preko 3 sekunde.Ikona svijetli na zaslonu,što ukazuje da su tipkeupravljača zaključane.Držite tipku preko 3sekunde za otključavanje

Svjetlo

Usmjerite odašiljač signala na upravljaču prema prijamniku signala i pritisnite tipku za uključivanje ili isključivanje ploče zaslona na klima uređaju.※ Samo neki modeli klima uređaja imaju ovu funkciju.

Resetiranje filtra

Kada očistite filtar, držite „3D/U.L.“ i ugasit će se LED dioda filtra na unutarnjoj jedinici.Kada se zaštitni uređaj zaustavi, otklonite kvar, a zatim držite „3D/U.L.“ za prekid blokade.

Automatsko uljučivanje zaslona – UKLJ.

Bežični daljinski upravljač podržava funkciju automatskog paljenja pozadinskog osvjetljenja.Ova je funkcija prema zadanim postavkama automatski UKLJUČENA. Kada daljinski otkrije vibracije ili podrhtavanje, pozadinsko osvjetljenje se automatski uključuje.Držite tipke „Ventilator +Tihi način“ više od 3 sekunde za uklj./isklj. ove funkcije kada je klima uređaj ISKLJUČEN.
