KORISNIČKI PRIRUČNIK Akoya P55015 (MD 20460) MEDION

Remarques concernant le présent mode d'emploi 28

Symboles et avertissements utilisés dans ce mode d'emploi....28

Utilisation conforme....28

Contenu de la livraison 28

Consignes de sécurité 29

Veiller à la sécurité de fonctionnement....29

Veiller au lieu d'installation 29

Réparation 30

Veiller à la température ambiante....30

Alimentation électrique....30

Informations relatives à la conformité....31

Mise en service....32

Fixation du pied de l'écran 32

Préparatifs sur votre PC 32

Réglages d'écran compatibles....33

Configurations prises en charge en mode vidéo DVI et HDMI 33

Réglages de l'écran sous Windows® XP 34

Réglages de l'écran sous Windows Vista ^* 35

Réglages de l'écran sous Windows* 7 ....35

Prises arrière....36

Branchement de l'écran 37

Emplacement de l'écran....38

Éléments de commande....39

Réglage de l'écran 40

Utilisation du menu OSD 40

Le menu OSD 40

Dispositifs d'économie d'énergie.... 43

Service après-vente....44

Résolution de problèmes ....44

Informations sur les pilotes ....45

Vous avez besoin d'une aide supplémentaire ?......45

Entretien....46

Recyclage 46

Reproduction du présent mode d'emploi 46

Pixels défectueux des écrans....47

Caractéristiques techniques 48

Remarques concernant le présent mode d'emploi

Veuillez lire attentivement le présent mode d'emploi et respecter toutes les consignes et remarques indiquées. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre écran. Ayez toujours ce mode d'emploi à portée de main à proximité de votre écran et conservez-le soigneusement pour pouvoir le remettre au nouveau propriétaire si vous donnez ou vendez l'écran.

Symboles et avertissements utilisés dans ce mode d'emploi

	Danger !Respecter les consignes pour éviter toute décharge électrique.Danger de mort !
	AVERTISSEMENT !Respecter les consignes pour éviter tout dommage de personne et toute blessure !
	Attention !Respecter les consignes pour éviter tout dommage matériel et de l’appareil.
	Important !Information supplémentaire pour l’utilisation de l’appareil.

Utilisation conforme

• Le présent écran TFT sert exclusivement à la reproduction de signaux vidéo et audio d'appareils externes tels qu'ordinateurs, dont les prises et résolutions d'image concordent avec les caractéristiques techniques de l'écran TFT indiquées dans ce mode d'emploi. Toute autre utilisation est considérée comme non conforme.
• Cet appareil est prévu pour être utilisé uniquement à l'intérieur, dans un environnement sec.
• Cet appareil n'est destiné qu'à une utilisation privée. Il n'est pas prévu pour fonctionner dans des entreprises de l'industrie lourde. L'utilisation dans des conditions extrêmes peut l'endommager.
• Cet appareil ne convient pas à l'utilisation sur des équipements de postes de travail à écran au sens du règlement relatif aux postes de travail munis d'écrans de visualisation.

Contenu de la livraison

Veuillez contrôler que la livraison est complète et nous informer dans un délai de quinze jours après l'achat si ce n'est pas le cas. Le produit que vous venez d'acheter comprend :

• Écran
  • Câble DVI
• Câble VGA
• Câble audio
  • Cordon d'alimentation
• Pied de l'écran
• Documentation

Consignes de sécurité

Veiller à la sécurité de fonctionnement

• Le présent appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de cette personne les instructions pour utiliser l'appareil. Surveillez les enfants afin de garantir qu'ils ne jouent pas avec l'appareil.
• Conservez les emballages tels que les plastiques hors de portée des enfants : ils pourraient s'étouffer !
• N'ouvrez jamais le boîtier de l'écran (risque d'électrocution, de court-circuit et d'incendie) ! Ne procédez vous-même à aucune modification de l'appareil.
• N'introduisez pas d'objets à l'intérieur de l'écran par les fentes et les ouvertures (risque d'électrocution, de court-circuit et d'incendie) !
• Les fentes et ouvertures de l'écran servent à son aération. Ne recouvrez pas ces ouvertures (risque de surchauffe et d'incendie) !
• N'exercez pas de pression sur l'écran, qui risquerait de se briser.
• Attention ! Un écran brisé représente un risque de blessure. Enfilez des gants de protection pour ramasser les éclats de verre et envoyez les parties brisées à votre service après-vente afin d'en garantir le recyclage adéquat. Lavez-vous ensuite les mains au savon, car il se peut que des produits chimiques s'échappent.
• Ne touchez pas l'écran avec les doigts ou avec des objets à arêtes vives afin d'éviter de l'endommager.

Contactez le service après-vente lorsque :

• le cordon d'alimentation a fondu ou est endommagé,
- du liquide a pénétré à l'intérieur de l'écran,
• l'écran ne fonctionne pas correctement,
- l'écran est tombé ou le boîtier est endommagé.

Veiller au lieu d'installation

• Durant les premières heures d'utilisation, les nouveaux appareils peuvent dégager une odeur typique, mais totalement inoffensive s'estompant progressivement au fil du temps. Pour combattre cette formation d'odeur, nous vous conseillons d'aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.
• Placez votre écran et tous les périphériques raccordés dans un lieu à l'écart de l'humidité et évitez la poussière, la chaleur et le rayonnement direct du soleil. Le non-respect de ces consignes peut entraîner des dysfonctionnements ou endommager l'écran.
• N'utilisez pas votre écran en plein air : selon les conditions météorologiques (p. ex. pluie, neige), vous risquez de l'endommager.
• N'exposez pas l'écran à des gouttes ou projections d'eau et ne posez aucun récipient rempli de liquide (vases, etc.) sur ou à proximité de l'écran. Le récipient pourrait se renverser et le liquide porter atteinte à la sécurité électrique.
• Ne placez pas de source potentielle d'incendie (p. ex. une bougie allumée) sur ou à proximité de l'appareil.
• Veillez à assurer un espace suffisamment grand dans le meuble de rangement. Respectez un espace minimal de 10 cm tout autour de l'appareil pour permettre une aération suffisante.
• Placez et utilisez tous les composants sur un support stable, plan et exempt de vibrations afin d'éviter que l'écran ne tombe.
• Évitez lumières aveuglantes, reflets et forts contrastes clairs/sombres afin de ménager vos yeux et d'assurer une ergonomie agréable du poste de travail.
• Faites régulièrement des pauses pendant le travail devant votre écran afin de prévenir fatigue et contractures.

Réparation

• La réparation de votre écran doit être exécutée uniquement par un personnel spécialisé et qualifié.
• Lorsqu'une réparation est nécessaire, veuillez vous adresser exclusivement à nos partenaires de service agréés.

Veiller à la température ambiante

• L'écran peut être utilisé à une température ambiante de 0° C à +35° C et avec une humidité relative de l'air inférieure à 80% (sans condensation).
• S'il est hors tension, l'écran peut être stocké à une température de -20^ C à +60^ C.

Danger ! Tenez compte de ce qui suit :

Après avoir transporté l'écran, attendez qu'il soit à nouveau à température ambiante avant de l'allumer.

En cas de fortes variations de température ou d'humidité, la condensation peut engendrer la formation d'humidité à l'intérieur de l'écran, susceptible de provoquer un court-circuit.

Alimentation électrique

Remarque :

Certaines parties de l'appareil restent sous tension même lorsque l'interrupteur d'alimentation est éteint. Pour couper l'alimentation électrique de votre écran ou le mettre totalement hors tension, débranchez la fiche secteur de la prise de courant.

• Raccordez l'écran uniquement à une prise de courant avec mise à la terre 100-240 V\~, 50-60 Hz. Si vous avez des doutes en ce qui concerne l'alimentation électrique sur le lieu d'installation, demandez conseil à votre fournisseur d'électricité.
• Pour plus de sécurité, nous recommandons d'utiliser une protection contre les surtensions afin de protéger votre écran contre les dommages causés par les pics de tension ou la foudre qui peuvent toucher le réseau électrique.
• Pour interrompre l'alimentation en courant de votre écran, débranchez la fiche secteur de la prise de courant.
• La prise de courant doit se trouver à proximité de votre écran et être facilement accessible.
• Disposez les câbles de telle sorte que personne ne puisse marcher ni trébucher dessus.
• Ne posez pas d'objets sur les câbles : vous risqueriez de les endommager.
• Attention : l'interrupteur de veille de cet appareil n'en coupe pas complètement l'alimentation électrique. En mode Veille, l'appareil consomme en outre encore du courant. Pour couper totalement l'alimentation électrique, débranchez la fiche de la prise de courant.
• Prévoyez au moins un mètre de distance entre l'écran et les interférences haute fréquence et magnétiques éventuelles (téléviseur, enceintes acoustiques, téléphone portable, etc.) afin d'éviter tout dysfonctionnement et toute perte de données.
• La fabrication de ce produit met en œuvre les techniques les plus modernes. Toutefois, en raison de la complexité de ces techniques, il peut arriver, dans des cas très rares, qu'un ou plusieurs points lumineux fassent défaut.

Informations relatives à la conformité

Le présent écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique. Votre appareil respecte la norme européenne ISO 9241-307 Classe II (classe d'erreurs de pixels, voir pag<?><?><?><?>e 47).

Votre appareil satisfait aux exigences essentielles et prescriptions pertinentes de la directive CEM 2004/108/CE et de la directive « Basse tension » 2006/95/CE.

Le présent appareil satisfait aux exigences essentielles et prescriptions pertinentes de la directive sur l'écoconception 2009/125/CE (Règlement n° 1275/2008 et 278/2009).

Cet écran est conforme aux normes ENERGY STAR®.

En tant que partenaire ENERGY STAR ^® , MEDION garantit que cet appareil répond aux normes ENERGY STAR ^® pour l'optimisation de la consommation d'électricité.

Mise en service

Important!

Avant la mise en service, lisez impérativement le chapitre « Consignes de sécurité » à partir de la page 28.

Fixation du pied de l'écran

Avant de brancher votre écran, fixez le pied comme illustré.

Fixation du pied de l'écran (illustrations non contractuelles)

Retirez le pied de l'écran comme illustré.

Retirer le pied de l'écran (illustration non contractuelle)

Préparatifs sur votre PC

Si vous aviez jusqu'ici raccordé à votre ordinateur un écran à tube cathodique, vous devez éventuellement faire quelques préparatifs. Ceci est nécessaire si vous utilisiez votre ancien écran avec des réglages qui ne sont pas compatibles avec votre nouvel écran.

L'écran représente jusqu'à 1920 x 1080 pixels. Cette résolution correspond à la résolution physique. Avec la résolution physique, les écrans atteignent une qualité d'image maximale. Si vous passez à une représentation avec des réglages divergents, il se peut que l'affichage n'apparaisse pas sur toute la surface de l'écran.

Des déformations de la représentation à l'écran sont également possibles, en particulier avec les écritures.

Avant de brancher le nouvel écran, réglez sur votre ordinateur, en utilisant l'ancien écran, une résolution et une fréquence d'image qui sont compatibles avec les deux écrans.

Arrêtez ensuite l'ordinateur et branchez le nouvel écran.

Après avoir redémarré l'ordinateur, vous pouvez ajuster les réglages d'écran de votre écran comme décrit.

Réglages d'écran compatibles

Le présent écran prend en charge les modes suivants :

Résolution	Fréquence horizontale	Fréquence verticale
720 x 400	31,47 kHz	70 Hz
640 x 480	31,47 kHz	60 Hz
640 x 480	31,47 kHz	67 Hz
640 x 480	37,8 kHz	72 Hz
640 x 480	37,5 kHz	75 Hz
800 x 600	37,7 kHz	56 Hz
800 x 600	37,8 kHz	60 Hz
800 x 600	48,0 kHz	72 Hz
800 x 600	46,87 kHz	75 Hz
832 x 624	48,67 kHz	75 Hz
1024 x 768	48,36 kHz	60 Hz
1024 x 768	56,48 kHz	70 Hz
1024 x 768	60,0 kHz	75 Hz
1152 x 864	67,0 kHz	75 Hz
1152 x 870	45,0 kHz	75 Hz
1280 x 768	47,0 kHz	60 Hz
1280 x 960	60,0 kHz	60 Hz
1280 x 1024	63,98 kHz	60 Hz
1280 x 1024	80,0 kHz	75 Hz
1440 x 900	56,0 kHz	60 Hz
1440 x 900	71,0 kHz	75 Hz
1400 x 1050	65,1 kHz	60 Hz
1600x 1200	75,0 kHz	60 Hz
1680 x 1050	65,0 kHz	60 Hz
1920 x 1080*	67,0 kHz	60 Hz

*Résolution (physique) recommandée

Configurations prises en charge en mode vidéo DVI et HDMI

480i/480p

576i/576p

720p

1080i/1080p

Réglages de l'écran sous Windows® XP

Sous Windows XP, procédez aux réglages de l'écran dans le programme Windows « Propriétés de Affichage ». Le programme peut être lancé de la manière suivante :

• clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Paramètres » ou
• en démarrant le programme « Paramètres d'affichage » dans le « Panneau de configuration ».

Propriétés de Affichage Thème Bureau Écran de veille Accarence Paramètres Affichage: Ecran Plug-and-Plug sur NVIDIA GeForce2 MX/MX 400 (Microsoft Corporation) Résolution de l'écran Plus 1004 par 799 pixels Qualité couleur Optimie (32 bits) Résolution des problèmes Avance OK Annuler Explouer

(III. : Propriétés de Affichage)

La résolution est réglée sous « Résolution de l'écran » (0).

Sous « Qualité couleur » (②), vous pouvez régler l'intensité des couleurs (nombre de couleurs représentées). Votre écran prend en charge une intensité de 16 millions de couleurs maximum, ce qui correspond à 32 bits ou « Real Color ».

La fréquence de rafraîchissement de l'image peut être réglée sous « Avancé » (③).

Suivant la configuration de votre ordinateur, il est possible qu'une fenêtre avec les propriétés de votre carte graphique s'ouvre.

Sous « Carte », vous pouvez régler la valeur souhaitée dans le champ « Lister tous les modes ».

Lister tous les modes...

(III. : détails des Propriétés de Affichage)

Important!

Si vos réglages ne correspondent pas aux valeurs compatibles avec votre écran, vous n'aurez éventuellement pas d'image. Dans ce cas, rebranchez votre ancien écran et entrez dans « Propriétés de Affichage » des valeurs correctes pour les options mentionnées ci-dessus.

Réglages de l'écran sous Windows Vista®

Sous Windows Vista®, procédez aux réglages de l'écran dans le programme Windows « Personnali-ser l'apparence et les sons ». Le programme peut être lancé de la manière suivante :

• clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation » ou
• avec Démarrage ⇒ Panneau de configuration ⇒ Personaliser l'apparence et les sons par un double clic gauche.

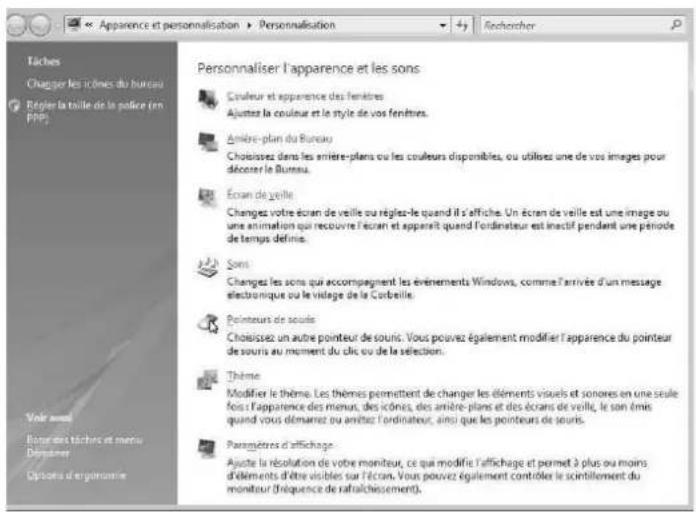

Apparence et personnalisation ▶ Personnalisation Tâches Chagger les icônes du bureau Égérer la taille de la police (en PPP) Voir sonni Bonard des tâches et menu Départner Opsons d'organisme Personnaliser l'apparence et les sons Couleur et apparence des fenêtres Ajustez la couleur et le style de vos fenêtres. Amière-plan du Bureau Choisissez dans les anrière-plants ou les couleurs disponibles, ou utloires une de vos images pour décorer le Bureau. Écran de veille Changes votre écran de veille ou régles-le quand il s'affiche. Un écran de veille est une image ou une animation qui recouvre l'écran et appareit quand l'ordinateur est inactif pendant une période de temps définis. Sons Changes les sons qui accompagnent les événements Windows, comme l'arrivée d'un message électronique ou le village de la Corbeille. Pointeurs de souirs Choisissez un autre pointeur de souris. Vous pouvez également modifier l'apparence du pointeur de souris au moment du clic ou de la sélection. Thème: Modifier le thème. Les thèmes permettent de changer les éléments visuels et sonores en une seule fois : l'apparence des menus, des icônes, des amière-plants et des écrans de veille, le son émis quand vous démarnez ou amitez l'ordinateur, ainsi que les pointeurs de souris. Paragères d'affichage. Ajuste la résolution de votre moniteur, ce qui modifie l'affichage et permet à plus ou moins d'éléments d'être visibles sur l'écran. Vous pouvez également contôles le scirtillement du moniteur (réquence de rattachissement).

(III. : Personnaliser l'apparence et les sons)

- Ouvrez le menu « Paramètres d'affichage » pour ajuster la résolution et la fréquence.

Réglages de l'écran sous Windows® 7

Sous Windows® 7, procédez aux réglages de l'écran dans le programme Windows « Apparence et personnalisation ». Le programme peut être lancé de la manière suivante :

• clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation » ou
• avec Démarrage Panneau de configuration Apparence et personnalisation par un double clic gauche.

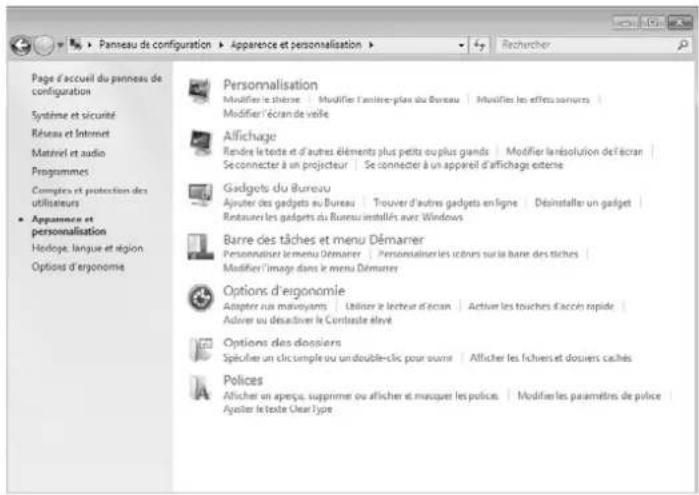

Page d'accueil du panneau de configuration Syzyème et sécurité Réseau et Internet Matériel et audio Programmes Compôtes et protection des utilisateurs Apparsonne et personalisation Hodloge, langue et région Options d'ergonomie Personalisation Modifier le thérê Modifier l'entière-plan du Bureau Modifier les effets somnues Modifier l'écran de veille Alfichage Rendre le texte et d'autres éléments plus petits ou plus grands Se connecter à un projecteur Se connecter à un appareil d'affichage externe Gadgets du Bureau Ajouter des gadgets au Bureau Trouver d'autres gadgets en ligne Désinstaller un gadget Routsurer les gadgets du Bureau installés avec Windows Barre des tâches et menu Démarrer Personnaliser le menu Démarrer Personnaliser les icbrés sur la barre des tâches Modifier l'image dans le menu Démarrer Options d'eigonomie Adapter aux multi-yomiers Utiliser le lectureur d'écran Activier les touches d'accès rapide Adiver ou désactiver le Contaste élevé Options d'eis doisiens Spikulier un clic simple ou un double-clic pour ouvre Afficher les fichers et douiers cachés Policies Afficher un apresu, suprimme ou afficher et musquer les polices. Modifier les paramètres de police Ajouter le texte ClearLyore

(III. : Apparence et personnalisation)

- Sélectionnez le menu Affichage Modifier la résolution de l'écran pour ajuster la résolution et la fréquence.

Prises arrière

AC POWER IN ① ONION UWI BARPHONE AUDIO IN HDMI ② ③ ④ DVI VOM ⑤ ⑥ ⑦

(III.: arrière de l'écran, illustration non contractuelle)

1) Alimentation électrique (AC POWER IN)
2) Prise casque (EARPHONE)
3) Prise jack stéréo 3,5 mm (AUDIO IN)
4) Port HDMI (HDMI)
5) Port DVI-D à 24 broches (DVI)
6) Port D-Sub mini à 15 broches (VGA)
7) Ouverture pour le verrouillage Kensington®. Ce dispositif sert à la protection antivol de l'écran.

Attention!

L'utilisation d'un casque avec un volume élevé peut entraîner des problèmes d'ouïe permanents. Réglez le volume à son niveau le plus bas avant de commencer la lecture. Démarrez la lecture et augmentez le volume jusqu'à un niveau agréable pour vous. La modification du réglage de base de l'égaliseur peut accroître le volume et entraîner des problèmes d'ouïe permanents.

Si un appareil est utilisé pendant une longue période à un volume élevé avec un casque, cela peut entraîner des lésions à la capacité auditive de l'auditeur.

Branchement de l'écran

• Assurez-vous que l'écran n'est pas encore raccordé au réseau électrique (fiche secteur non branchée) et qu'écran et ordinateur ne sont pas encore allumés.
• Préparez éventuellement votre ordinateur pour le branchement d'un écran afin de garantir que les réglages pour votre nouvel écran soient corrects.

Remarque :

Un seul type de prise peut toujours être utilisé simultanément.

Raccordement du câble de signal

- Branchez le câble de signal dans la prise VGA, DVI ou HDMI adéquate de votre ordinateur et de l'écran.

Raccordement du câble audio

- Branchez le câble audio dans les prises audio adéquates de l'ordinateur et de l'écran.

Raccordement au secteur

- Branchez le cordon d'alimentation au connecteur d'alimentation de l'écran. Branchez l'autre extrémité sur une prise électrique. La prise doit se trouver à proximité de votre écran et être facilement accessible. (Utiliser le même circuit que pour l'ordinateur.)

Remarque :

Veillez à ce que l'interrupteur d'alimentation sur le bloc d'alimentation externe soit en position « I ».

Mise en route de l'écran

- Allumez votre écran via le bouton marche/veille, situé à l'avant de l'appareil. Allumez ensuite votre ordinateur.

Emplacement de l'écran

Attention : positionnez votre écran de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes clairs/sombres.

(III. : emplacement de l'écran)

50-70cm (20-28 inches) 0-15° 0-15°

(III. : poste de travail à écran)

• Surface d'appui pour les mains : 5 - 10 cm
- Ligne supérieure de l'écran à la hauteur des yeux ou légèrement en dessous
• Distance des yeux : de 40 à 70 cm
• Espace pour les jambes (vertical) : au moins 65 cm
• Espace pour les jambes (horizontal) : au moins 60 cm

Éléments de commande

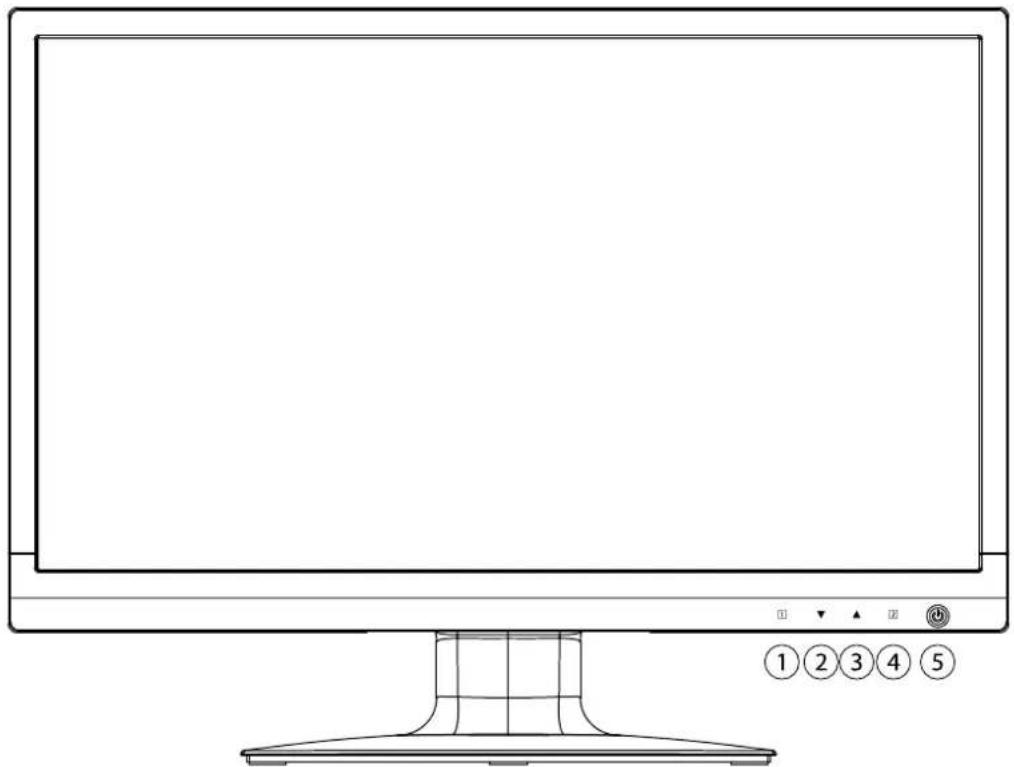

(III. Éléments de commande sur la façade)

1) Cette touche permet d'afficher l'OSD (On Screen Display). Appuyez sur cette touche pour quitter l'OSD.
① + ② Verrouillage du bouton marche/veille, lorsque l'OSD n'est pas activé
① + ③ Verrouillage de la touche du menu OSD, lorsque l'OSD n'est pas activé
Pour activer/désactiver le verrouillage, maintenez les combinaisons de touches enfoncées jusqu'à ce que la barre affichée soit complètement passée de gauche à droite. Un message correspondant s'affiche alors à l'écran.
2) Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et réduire la valeur. Si vous ne vous trouvez pas dans l'OSD : affichage direct du menu CONTRASTE / LUMINOSITÉ.
3) Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et augmenter la valeur.
Si vous ne vous trouvez pas dans l'OSD : affichage direct du menu MODE IMAGE.
4) Utilisez cette touche pour confirmer le choix du paramètre à modifier.
Si vous ne vous trouvez pas dans l'OSD : choisir la source d'entrée.
5) Indique que l'appareil est en service. Cette touche vous permet d'allumer l'écran ou de le mettre en mode Veille.

Réglage de l'écran

L'On Screen Display (abrégé OSD) est un menu qui est affiché temporairement par l'écran. Ce menu vous permet de régler certains paramètres de l'écran.

Utilisation du menu OSD

1) Touchez la touche-capteur ① pour activer le menu OSD.
2) Les touches-capteurs ②/③ vous permettent de sélectionner les options du menu principal.
3) Confirmez votre sélection à l'aide de la touche-capteur ④.
4) Touchez la touche-capteur ① pour quitter le menu OSD.

Important!

Si aucune touche de l'écran n'est actionnée, le menu OSD disparaît automatiquement au bout du laps de temps prédéfini.

Le menu OSD

Les principales fonctions ou possibilités de réglage de l'affichage à l'écran (OSD) sont expliquées ci-dessous.

Fonction VGA Réglage automatique Contraste/Luminosité Sélection de l'entrée Ajustage audio Réglage de la couleur Informations Réglage manuel de l'image Menu de configuration Réinitialiser ① Quitter ② Sélectionner

(III.: menu OSD)

Important!

Suite à d'éventuelles modifications techniques, les menus décrits ici peuvent diverger de ceux affichés sur votre écran.

Option de menu	Fonction / sous-menu
	RÉGLAGE AUTOMATIQUE (AUTOMATIC ADJUSTMENT) : définit le positionnement horizontal et vertical, la phase (réglage de précision) et l’horloge (taille H).
	CONTRASTE (CONTRAST) : définit le contraste de l’image.LUMINOSITÉ (BRIGHTNESS) : pour ajuster la luminosité de l’image.DCR : vous pouvez ici activer/désactiver la fonction DCR (contraste dynamique).ECO : activer et désactiver ECO. L’ajustement du contraste et de la luminosité ainsi que la fonction DCR sont désactivés en mode ECO.
		Important!Pour pouvoir procéder à des réglages du contraste et de la luminosité, le paramètre STANDARD doit être sélectionné dans MODE IMAGE.
	SÉLECTION DE L’ENTRÉE (INPUT SELECT) : commutez ici le signal entrant.
	AJUSTAGE AUDIO (AUDIO ADJUSTMENT) : pour le réglage des fonctions audio.
		VOLUME : définit le volume sonore au niveau des haut-parleurs.MUET (MUTE) : permet d’activer/de désactiver la fonction Sourdine.
	RÉGLAGE DE LA COULEUR (COLOUR ADJUST) : sélection des couleurs pour l’amélioration de la luminosité et de la saturation des couleurs.
		FROID (COOL) : ajoute du bleu à l’écran et génère un blanc plus froid.NORMAL (NORMAL) : ajoute du rouge à l’écran et génère un blanc plus chaud et un rouge plus intense.CHAUD (WARM) : ajoute du vert à l’écran et génère une teinte plus sombre.COULEUR PERSONNALISÉE (USER COLOUR) : réglage individuel du rouge (R), du vert (G) et du bleu (B).
	INFORMATIONS (INFORMATION) : affiche des informations relatives au signal d’en-trée actuel de la carte graphique de votre ordinateur.
	RÉGLAGE MANUEL DE L’IMAGE (MANUAL IMAGE ADJUST) : TAILLE HORIZONTALE, POSITION H./V., RÉGLAGE FIN DE L’IMAGE, NETTETÉ, RÉGLAGE MODE VIDÉO ET MODE IMAGE
		TAILLE HORIZONTALE (HORIZONTAL SIZE) : définit la largeur de l’écran.
		POSITION H./V.(H./V. POSITION) : définit le positionnement horizontal et vertical de l’image vidéo.
		RÉGLAGE FIN DE L’IMAGE (FINE TUNE) : réglage de précision pour améliorer l’affichage à l’écran.
		NETTETÉ (SHARPNESS) : pour le réglage de la netteté d’un signal qui ne concorde pas avec la résolution physique de l’écran.
		RÉGLAGE MODE VIDÉO (VIDEO MODE ADJUST) : un format d’image à partir des options FULL SCREEN, OVER SCREEN et RAPPORT LARGEUR/HAUTEUR (ASPECT RATIO).
		MODE IMAGE (PICTURE MODE) : offre un environnement d’affichage optimal selon le contenu affiché.
			STANDARD convient aux environnements Windows en général et aux réglages d’écran standard.JEU (GAME) est idéal pour les jeux PC/TV.VIDÉO est idéal pour la lecture de téléfilms et d’images en mouvement.PAYSAGE (LANDSCAPE) est idéal pour l’affichage d’images de paysages.TEXTE est idéal pour le traitement et l’affichage de texte dans un environnement de traitement de texte.
	MENU DE CONFIGURATION (SETUP MENU) : langue, positionnement de l’OSD, interruption de l’OSD et arrière-plan de l’OSD.
		LANGUE (LANGUAGE) : permet à l’utilisateur de sélectionner une des langues disponibles.
		POSITION DE L’OSD (OSD POSITION) : réglage horizontal et vertical du positionnement de l’OSD.
			POSITION H. (H. POSITION) : pour le réglage horizontal du positionnement de l’OSD.POSITION V. (V. POSITION) : pour le réglage vertical du positionnement de l’OSD.
		INTERRUPTION DE L’OSD (OSD TIME OUT) : pour la désactivation automatique de l’OSD une fois le laps de temps prédéfini écoulé.
		ARRIÈRE-PLAN OSD (OSD BACKGROUND) : permet l’activation et la désactivation de l’arrière-plan de l’OSD.
	RÉINITIALISER (MEMORY RECALL) : pour la restauration des réglages d’usine des options de gestion vidéo & audio.

Dispositifs d'économie d'énergie

Le présent écran dispose de différents états d'économie d'énergie qui sont respectivement spécifiés par l'ordinateur / le système d'exploitation, ce qui satisfait aux exigences actuelles en matière de réduction de la consommation d'énergie.

L'écran est compatible avec les types suivants de mode d'économie d'énergie :

État	Puissance (valeur nominale)	Couleur du témoin de fonctionnement	Veille (environ)
ON (allumé)	< 30 watts (typ.)	Bleu	-
VEILLE	< 1 watt	Orange	2 secondes

L'écran reste en veille – en fonction du système d'exploitation – jusqu'à l'activation du clavier ou de la souris (si disponible).

Pour commuter de l'état EN VEILLE à l'état d'exploitation MARCHE, l'écran a besoin d'environ 2 secondes.

Service après-vente

Résolution de problèmes

Si vous rencontrez des problèmes avec votre écran, assurez-vous tout d'abord que vous l'avez installé correctement. Si les problèmes persistent, lisez dans ce chapitre les informations concernant les solutions possibles.

Contrôle des raccordements et des câbles

Commencez par un contrôle visuel minutieux de tous les raccordements par câble. Si les voyants lumineux ne fonctionnent pas, assurez-vous que l'écran et l'ordinateur sont correctement alimentés en courant.

Erreurs et causes possibles

L'écran n'affiche pas d'image :

Vérifiez :

• Alimentation électrique : la fiche du cordon d'alimentation doit être bien enfoncée dans la prise et l'interrupteur doit être en position MARCHE.
• Source de signal : vérifiez que la source de signal (ordinateur ou autre) est allumée et que le câble de raccordement est bien branché.
• Fréquences de rafraîchissement de l'image : la fréquence de rafraîchissement de l'image actuelle doit convenir à un écran.
• Mode d'économie d'énergie : appuyez sur une touche quelconque ou déplacez la souris pour désactiver le mode.
• Écran de veille : si l'écran de veille de l'ordinateur est activé, appuyez sur une touche du clavier ou déplacez la souris.
• Connecteur du câble de signal : si les broches (pins) sont déformées, contactez votre service après-vente.
• Réglez des valeurs compatibles avec votre écran (voir „Préparatifs sur votre PC“ à page 32).

L'image défile sans cesse ou est instable :

Vérifiez :

• Connecteur du câble vidéo : si les broches (pins) sont déformées, contactez votre service après-vente.
• Connecteur du câble de signal : les fiches du câble de transmission du signal doivent être bien enfoncées dans les prises.
• Carte graphique : vérifiez que les réglages sont corrects (voir page 34).
• Fréquences de rafraîchissement de l'image : sélectionnez des valeurs admissibles dans vos réglages graphiques.
• Signal de la sortie écran : le signal de la sortie écran de l'ordinateur doit correspondre aux caractéristiques techniques de l'écran.
• Enlevez les appareils perturbateurs (téléphones mobiles, enceintes acoustiques, etc.) à proximité de votre écran.
• Évitez l'utilisation de rallonges d'écran.

Les caractères sont trop sombres, l'image est trop petite, trop grande ou non centrée, etc. :

- Réajustez les réglages correspondants („Réglage de l’écran“ à page 40).

Les couleurs ne sont pas affichées proprement :

• Contrôlez les broches (pins) du câble de signal : si elles sont déformées, contactez votre service après-vente.
  • Réglez les couleurs dans le menu OSD.
• Évitez l'utilisation de rallonges d'écran.

L'affichage est trop clair ou trop sombre :

• Vérifiez que le niveau de sortie vidéo de l'ordinateur correspond aux caractéristiques techniques de l'écran.
• Sélectionnez « Réglage automatique » pour optimiser les réglages de la luminosité et du contraste. Pour l'optimisation, l'écran doit afficher une page de texte (p. ex. Explorer, Word, etc.).

L'image tremble :

• Vérifiez que la tension de service correspond aux caractéristiques techniques de l'écran.
• Sélectionnez « Réglage automatique » pour optimiser le réglage des pixels et de la synchronisation des phases. Pour l'optimisation, l'écran doit afficher une page de texte (p. ex. Explorer, Word, etc.).

Informations sur les pilotes

Vous n'avez besoin d'installer aucun pilote pour que votre écran fonctionne.

Si le système d'exploitation devait toutefois vous demander de saisir le pilote d'écran, vous pouvez télécharger le fichier-programme de pilotes sur le site Internet indiqué ci-dessous.

L'installation du pilote peut varier selon le système d'exploitation. Suivez les instructions spécifiques à votre système d'exploitation.

www.medion.com

Vous avez besoin d'une aide supplémentaire ?

Si les suggestions indiquées aux paragraphes ci-dessus n'ont pas permis de résoudre le problème, veuillez nous contacter. Dans ce cas, nous vous remercions d'avance de bien vouloir nous fournir les informations suivantes :

• Quelle est la configuration de votre ordinateur ?
• Quels sont les périphériques que vous utilisez ?
• Quels messages sont affichés à l'écran ?
• Quel logiciel utilisiez-vous lorsque l'erreur s'est produite ?
• Qu'avez-vous déjà tenté pour résoudre le problème ?
• Si vous possédez déjà un numéro de client, veuillez nous le communiquer.

Entretien

La durée de vie de votre écran peut être prolongée si vous prenez les précautions suivantes :

Important!

Le boîtier de l'écran ne contient aucune pièce à entretenir ou à nettoyer.

• Débranchez toujours tous les câbles de connexion et le cordon d'alimentation avant le nettoyage.
• N'utilisez ni solvants ni produits de nettoyage caustiques ou gazeux.
• Nettoyez l'écran à l'aide d'un chiffon doux non pelucheux.
• Veillez à ce qu'aucune goutte d'eau ne reste sur l'écran : l'eau peut provoquer des décolorations irréversibles.
• N'exposez pas l'écran à un rayonnement solaire intense ni à des rayons ultraviolets.
• Conservez l'emballage d'origine et utilisez uniquement cet emballage si vous devez transporter l'appareil.

Recyclage

Emballage

Votre appareil se trouve dans un emballage de protection afin d'éviter qu'il ne s'abîme au cours du transport. Les emballages sont fabriqués dans des matériaux pouvant être recyclés écologiquement et remis dans un point de collecte approprié.

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités de recyclage écologique.

Reproduction du présent mode d'emploi

Ce document contient des informations légalement protégées. Tous droits réservés. La reproduction mécanique, électronique ou par quelque autre moyen que ce soit est interdite sans autorisation écrite du fabricant.

Pixels défectueux des écrans

Les écrans à matrice active (TFT) d'une résolution de 1920 x 1080 pixels, se composant chacun de trois sous-pixels (rouge, vert et bleu), utilisent au total env. 6,2 millions de transistors de commande. Compte tenu de ce très grand nombre de transistors et des processus de fabrication extrêmement complexes qui y sont associés, il peut se produire par endroits des pertes ou un mauvais adressage de pixels ou de sous-pixels individuels.

5 Pixels 5 Pixels Sous-pixels lignes Pixels bleu vert rouge

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d'erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d'un fabricant à l'autre. C'est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 9241-307, classe II pour tous les écrans. Ces exigences se résument comme suit :

La norme ISO 9241-307 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels. Les erreurs de pixels sont répertoriées en quatre classes et trois types d'erreur. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

Classe d'erreurs de pixels	Type d'erreur 1 pixel lumineux en permanence	Type d'erreur 2 pixel noir en permanence	Type d'erreur 3 sous-pixel défectueux
			lumineux	noir
0	0	0	0	0
I	1	1	2	1
			1	3
			0	5
II	2	2	5	0
			5-n*	2xn*
			0	10
III	5	15	50	0
			50-n*	2xn*
			0	100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

$$ n ^ {*} = 1, 5 $$

Le tableau décrit le nombre d'erreurs de pixels maximum acceptable sur l'écran sans qu'il s'agisse d'un cas de garantie. On est, dans certaines conditions, en présence d'un cas de garantie lorsque le nombre d'erreurs indiqué ci-dessus est dépassé dans une catégorie.

Caractéristiques techniques

Modèle	P55015 (MD 20460)
Taille de l’écran	59,9 cm (23,6”), TFT
Rapport largeur/hauteur	16:9
Tension d’entrée	100-240V ~ 50/60Hz, 2,0 A
Résolution	1920 x 1080
Luminosité	300 cd/m2 (typ.)
Contraste statique	1000:1 (typ.)
Contraste dynamique	5 000 000:1
Angle de vision h/v	170°/160° (typ.) CR>10
Temps de réaction	5 ms (typ.)
Entrée RGB, analogique	Port VGA D-Sub à 15 broches
Entrée RGB, numérique	DVI-D avec décodage HDCP
Entrée HDMI	HDMI avec décodage HDCP
Entrée audio	1 Vrms max. 100Hz~20KHzJack stéréo 3,5 mm
Sortie audio	2 x 1,5 W max. par haut-parleursPrise casque 3,5 mm
Commande utilisateur	Courant MARCHE/ARRÊT, OSD
Températures	En fonctionnement : 0 °C ~ +35 °CÀ l’arrêt : -20 °C ~ +60 °C
Humidité	En fonctionnement < 80 %
(sans condensation)	À l’arrêt < 90 %
Poids avec pied	Env. 4,4 kg
Dimensions avec pied (lxhxp)	Env. 556 x 418 x 218 mm
Montage mural	Standard Vesa, distance entre les trous 100 x 100 mm1
Consommation en veille	< 1 watt
Consommation en fonctionnement	< 30 watts (typ.)

Copyright © 2012

Tous droits réservés.

Tous droits d'auteur du présent mode d'emploi réservés.

Le copyright est la propriété de la société Medion®.

Marques déposées :

MS-DOS® et Windows® sont des marques déposées de la société Microsoft®.

Pentium® est une marque déposée de la société Intel®.

Les autres marques déposées sont la propriété de leurs titulaires respectifs.

Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression.

Contenuto

Medion France 75 Rue de la Foucaudière 72100 LE MANS France

Service Hotline: [phone] (appel non surtaxé) Service PREMIUM hors garantie: 08 92 35 05 40 (0.34 EUR/min)

E-Mail: Pour nous contacter, merci de vous rendre sur notre site internet (www.medion.fr) à la rubrique « Service » puis « Contact »

www.medion.fr

IT

Medion Service Center

Hotline: [phone]

E-Mail: [e-mail]

www.medion.it

DK

Medion Nordic A/S Naverland 29A 2600 Glostrup Danmark

Hotline: [phone] Fax: [phone]

E-Mail: [e-mail]

www.medion.dk
