KORISNIČKI PRIRUČNIK BSM25320X BEKO

Upozorenje za opasnost od požara.

- Ne uključujte proizvod ako je u kvaru ili ima vidljivo oštećenje. - Prekontrolišite da li su funkcijski tasteri na proizvodu isključeni nakon svake upotrebe.

- Ako je priključni kabl za napajanje proizvoda oštećen, mora da ga zameni proizvođač, njegov serviser ili odgovarajuće kvalifikovano lice kako bi se izbegle opasnosti.

- Koristite samo priključni kabl naveden u „Tehničkim specifikacijama“.

• Aparat mora da se instalira tako da može potpuno da se isključi sa mreže. Razdvajanje mora da bude obezbeđeno ili putem mrežnog utikača ili putem prekidača ugrađenog u fiksnu električnu instalaciju u skladu sa građevinskim propisima.
• Sve radove na električnoj opremi i sistemima treba da vrše samo ovlašćena kvalifikovana lica.
• U slučaju oštećenja, isključite proizvod i odvojite od električne mreže. Da biste to uradili, isključite osigurač u domaćinstvu.
• Uverite se da je jačina osigurača kompatibilna sa ovim proizvodom.

- Ambalažni materijali su opasni po decu. Ambalažni materijal čuvajte

na bezbednom mestu, van domašaja dece. Ambalažni materijali za ovaj proizvod su proizvedeni od materijala koji se mogu reciklirati. Odložite ih pravilno i sortirajte u skladu sa uputstvima za recikliranje otpada. Ne odlazite ih sa običnim kućnim otpadom.

2 Opšte informacije

Pregled

1 2 5 4 3 2

1 Ploča za kuvanje sa jednim krugom
2 Montažna stega
3 Ploča sa gorionikom

4 Poklopac osnove
5 Ploča za kuvanje sa dva kruga

Tehničke specifikacije

Napon/frekvencija	220-240 V~/380-415 V 2N ~ 50 Hz
Ukupna potrošnja energije	6700 W
Osigurač	min. 16 A x 2 / 32 A
Tip kabla / poprečni presek	H05RR-F 5 x 1,5 mm ^2 / 3 x 2,5 mm ^2
Dužina kabla	maks. 2 m
Spoljne dimenzije (visina/širina/dubina)	55 mm/580 mm/510 mm
Ugradne dimenzije (širina/dubina)	560 mm/490 mm
Gorionici
Napred levo	Ploča za kuvanje sa dva kruga
Dimenzije	210/120 mm
Snaga	2200/750 W
Pozadi levo	Ploča za kuvanje sa jednim krugom
Dimenzije	140 mm
Snaga	1200 W
Pozadi desno	Ploča za kuvanje sa jednim krugom
Dimenzije	180 mm
Snaga	1800 W
Napred desno	Ploča za kuvanje sa jednim krugom
Dimenzije	160 mm
Snaga	1500 W

Tehničke specifikacije se mogu izmeniti bez prethodnog obaveštenja da bi se poboljšao kvalitet proizvoda.

Slike koje su date u ovom uputstvu za upotrebu su samo ilustrativne i možda se neće u potpunosti poklapati sa vašim proizvodom.

Vrednosti, koje su navedene na oznakama proizvoda ili u drugoj dokumentaciji koju ste dobili uz proizvod, dobijene su pod laboratorijskim uslovima u skladu sa odgovarajućim standardima. U zavisnosti od radnih uslova i uslova okruženja proizvoda, ove vrednosti se mogu razlikovati.

3 Instalacija

Proizvod mora da instalira kvalifikovano lice u skladu sa važećim propisima. U suprotnom, garancija neće važiti. Proizvođač neće biti odgovoran za štete koje nastanu zbog postupaka koje su obavile neovlašćene osobe i može da poništi garanciju.

	Priprema lokacije i električne instalacije za proizvod su odgovornost kupca.
	OPASNOST:Ovaj proizvod mora da se instalira u skladu sa svim lokalnim propisima za gasne i/ili električne instalacije.
	OPASNOST:Pre instalacije vizuelno proverite da li na proizvodu postoje bilo kakva oštećenja.Ako ustanovite oštećenja, nemojte ga instalirati.Oštećeni proizvodi predstavljaju opasnost po vašu bezbednost.

Tardis piece proma ogradinim dimenzijama 50* 560 490 50* min.

Pre instalacije

Instalacija i povezivanje

Pre radova na električnoj instalaciji isključite proizvod iz struje.

Postoji opasnost od električnog udara!

Povezivanje kabla za napajanje

1. Ako kabl za napajanje nije isporučen sa proizvodom, kabl za napajanje koji ćete vi izabrati iz tabele (Tehničke specifikacije, strana 8) u skladu sa električnim instalacijama u vašem domu, mora biti povezan na proizvod na osnovu šeme.

Ukoliko nije moguće isključiti napajanje preko svih izvoda (polova), rastavni uređaj sa najmanje 3 mm zazora kontakta (osigurači, fazni sigurnosni prekidači, kontaktori) moraju da se povežu, a svi polovi ovog rastavnog uređaja moraju da budu u blizini proizvoda (ne iznad) u skladu sa IEE smernicama. Nepridržavanje ovog uputstva može da dovede do problema u radu i poništavanja garancije za proizvod.

Kabl za napajanje ne sme biti duži od 2 m iz sigurnosnih razloga.

Instalacija proizvoda

1. Prilikom instalacije ploče za kuvanje, oko ploče za kuvanje sa donje strane mora da se namesti zaptivna gumica, koja je isporučena u pakovanju, na način koji je prikazan na slici.

1. Priključite kabl za napajanje i uključite osigurač proizvoda.
2. Proverite sve električne funkcije.

Odlaganje dotrajalog proizvoda u otpad

- Sačuvajte originalnu ambalažnu kutiju ovog proizvoda i transportujte proizvod u njoj. Pratite uputstva na kutiji. Ako nemate originalnu ambalažnu kutiju, proizvod upakujte u foliju za pakovanje sa vazdušnim mehurićima ili deblji karton i dobro zalepite.

* Uključivanje/isključivanje vremenskog programatora ** Uključivanje/isključivanje zone za kuvanje

Ako glavni taster držite pritisnutim "①" duže od 2 sekunde, ploča za kuvanje će se isključiti i vratiti u režim pripravnosti.

Uključivanje funkcije pojačavača:

Isključivanje funkcije pojačavača:

• Dodirnite taster "√" i ne sklanjajte prst sa njega sve dok se vrednost temperature ne smanji na "0" da biste ranije isključili funkciju pojačavača.
• Ako se nivo "9" izabere za temperaturu, on će biti aktiviran nakon isteka vremena pojačavača i ukoliko nije izabran drugi niži nivo, a treptanje ekrana će prestati za 10 sekundi. Pojačavač je sada deaktiviran.

Ako glavni taster držite pritisnutim "①" duže od 2 sekunde, ploča za kuvanje će se isključiti i vratiti u režim pripravnosti.

Ako postoji preostala temperatura koja se može iskoristiti nakon što se ploča za kuvanje isključi, to će biti naznačeno "H" simbolom koji je neprekidno prikazan na displeju odgovarajuće zone za kuvanje.

Pojedinačno isključivanje zona za kuvanje:

Sljedeći simboli su korišteni u ovom priručniku za korisnika:

Važne informacije ili korisni savjeti za upotrebu.

Upozorenje za opasne situacije po pitanju života i imovine.

Upozorenje u vezi elektro šoka.

Upozorenje u vezi rizika od požara.

Opće mjere sigurnosti 4

Električna sigurnost....4

Sigurnost proizvoda....5

Predviđena upotreba 6

Sigurnost za djecu....6

Odlaganje starog proizvoda....6

Odlaganje materijala za pakovanje....7

2 Opće informacije 8

Pregled....8

Tehničke specifikacije 8

3 Instalacija 9

Savjeti za uštedu energije 12

Prva upotreba 12

Upravljačka ploča 14

6 Održavanje i njega 21

Ovaj odjeljak sadrži sigurnosna uputstva koja će vam pomoći da se zaštitite od rizika od lične povrede ili oštećenja imovine. Ne pridržavanje ovih uputstava će poništiti svaku garanciju.

Opće mjere sigurnosti

- Ovaj uređaj mogu koristiti djeca dobi od 8 godina i starija kao i osobe sa reduciranim fizičkim, čulnim ili mentalnim sposobnostima ili sa nedostatkom iskustva i znanja ukoliko im je obezbijeden nadzor ili uputstvo u vezi upotrebe uređaja na bezbijedan način i razumijevanja opasnosti koje mogu biti uključene. Djec a se ne smiju igrati sa uređajem. Djeca bez nadzora ne smiju obavljati radnje oko čišćenja i održavanja.

- Postupke ugradnje i opravke uvijek moraju izvoditi ovlašteni serviseri. Proizvođač se neće držati odgovornim za oštećenja nastala usljed procedura koje su izvodile neovlaštene osobe što takođe može prouzrokovati da garancija bude nevažeća. Prije ugradnje, pažljivo pročitajte uputstva.

• Nemojte koristiti uređaj ukoliko je u kvaru ili ako na njemu ima vidljivih oštećenja.
• Uvjerite se da su funkcijske tipke proizvoda isključene nakon svake upotrebe.

- Proizvod mora biti iskopčan za vrijeme ugradnje, održavanja, čišćenja i popravke.

- Ako je napojni kabal za priključivanje proizvoda oštećen, isti se mora zamijeniti od strane

• Koristite samo kabal za priključivanje koji je specificiran u odjeljku "Tehničke specifikacije".
• Uređaj mora biti ugrađen tako da se može u potpunosti iskopčati sa mreže. Separacija mora biti obezbijeđena bilo pomoću glavnog utikača, bilo pomoću sklopke ugrađene u fiksnu električnu instalaciju, u skladu sa konstrukcionim propisima.
• Sve radove na električnoj opremi i sistemima trebaju izvoditi samo ovlaštene i kvalificirane osobe.
• U slučaju bilo kakvog oštećenja, isključite uređaj i iskopčajte ga sa napajanja. Da biste ovo uradili, isključite osigurač u kući.
• Provjerite da je jačina osigurača kompatibilna sa vašim proizvodom.

Sigurnost proizvoda

• Uređaj i njegovi dostupni dijelovi postaju vreli za vrijeme upotrebe.
  Potrebno je voditi računa da bi se izbjeglo dodirivanje grijnih elemenata. Djecu mladu od 8 godina treba držati dalje od uređaja ukoliko nisu pod stalnim nadzorom.
• Osobe čije su prosudbe ili koordinacija smanjene pod

• Ovaj proizvod je dizajniran za upotrebu u domaćinstvu. Komercijalna upotreba nije dopuštena.
• Ovaj uređaj je samo za kuhanje. On se ne smije koristiti u druge svrhe, na primjer grijanje prostorije.

- Proizvođač nije odgovoran za bilo kakve štete uzrokovane nepropisnim korištenjem ili greškama pri rukovanju.

Sigurnost za djecu

• Pristupačni dijelovi mogu postati vrući tokom upotrebe. Malu djecu treba držati dalje od uređaja.
• Ambalažni materijali mogu predstavljati opasnost za djecu. Držite ambalažne materijale dalje od dohvata djece. Molimo odložite sve dijelove pakovanja i skladu sa ekološkim propisima.
• Električni proizvodi predstavljaju opasnost za djecu. Držite djecu dalje od proizvoda kada je on u funkciji i nemojte dozvoliti djeci da se igraju s tim proizvodom.
• Ne ostavljajte iznad uređaja bilo kakve predmete koje djeca mogu dosegnuti.

Odlaganje starog proizvoda Usklađenost sa WEEE Direktivom i odlaganje otpadnog proizvoda:

Ovaj proizvod je u skladu sa EU WEEE Direktivom (2012/19/EU). Ovaj proizvod posjeduje klasifikacijski simbol za otpadnu električnu i elektroničku opremu (WEEE). Ovaj proizvod je proizveden od visoko kvalitetnih dijelova koji se mogu ponovo upotrijebiti i koji su pogodni za recikliranje. Nemojte odlagati otpadni

proizvod s običnim kućnim i drugim otpadima čiji je vijeka trajanja prošao. Odnesite taj otpad na odlagalište za reciklažu električne i elektroničke opreme. Molimo vas posavjetujte se sa lokalnim institucijama da saznate gdje se nalaze ova odlagališta.

Usklađenost sa RoHS Direktivom:

Proizvod koji ste kupili je u skladu sa EU RoHS Direktivom (2011/65/EU). On ne sadrži nikakve štetne i zabranjene materijale specificirane u ovoj Direktivi.

Odlaganje materijala za pakovanje

- Materijal za pakovanje predstavlja opasnost po djecu. Čuvajte materijal za pakovanje na sigurnom mjestu van dohvata djece. Materijali za pakovanje ovog proizvoda napravljeni su od reciklirajućeg materijala. Pravilno ih odložite i sortirajte ih u skladu sa uputstvima za reciklažu otpada. Nemojte ih odlagati zajedno sa običnim kućnim otpadom.

2 Opće informacije

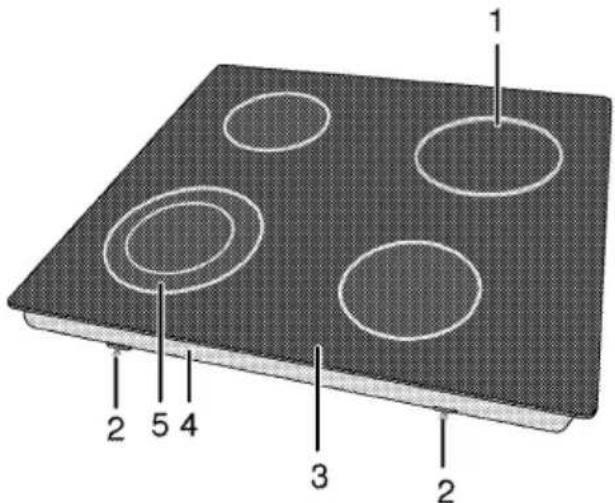

Pregled

1 2 5 4 3 2

1 Ploča za kuhanje sa jednim kolom
2 Spojnica za sklapanje
3 Ploča gorionika

4 Poklopac dna
5 Ploča za kuhanje sa dva kola

Tehničke specifikacije

Napon/frekvencija	220-240 V~/380-415 V 2N ~ 50 Hz
Ukupna potrošnja električne energije	6700 W
Osigurač	min. 16 A x 2 / 32 A
Vrsta kabla/poprečni presjek	H05RR-F 5 x 1,5 mm ^2 / 3 x 2,5 mm ^2
Dužina kabla	maks. 2 m
Vanjske dimenzije (visina/širina/dubina)	55 mm/580 mm/510 mm
Dimenzije za ugradnju (širina/dubina)	560 mm/490 mm
Gorionici
Prednji lijevi	Ploča za kuhanje sa dva kola
Dimenzije	210/120 mm
Snaga	2200/750 W
Stražnji lijevi	Ploča za kuhanje sa jednim kolom
Dimenzije	140 mm
Snaga	1200 W
Stražnji desni	Ploča za kuhanje sa jednim kolom
Dimenzije	180 mm
Snaga	1800 W
Prednji desni	Ploča za kuhanje sa jednim kolom
Dimenzije	160 mm
Snaga	1500 W

Tehničke specifikacije su podložne izmjenama bez prethodne obavijesti kako bi se poboljšao kvalitet uređaja.

vrijednosti prikazane na naljepnicama uređaja ili u priloženoj dokumentaciji postignute su u laboratorijskim uvjetima u skladu sa relevantnim standardima. Ovisno o uvjetima okoline i rada uređaja, ove vrijednosti mogu varirati.

3 Instalacija

Proizvod mora biti ugrađen od strane ovlaštene osobe u skladu sa propisima koji su na snazi. U suprotnom, garancija će postati nevažeća. Proizvođač se neće držati odgovornim za oštećenja nastala usljed procedura koje su izvodile neovlaštene osobe i garancija može biti nevažeća.

Priprema lokacije i elektro instalacije za ovaj proizvod je u nadležnosti korisnika.

OPASNOST:

Prilikom instalacije, uređaj mora biti spojen u skladu sa svim lokalnim propisima o plinskim i/ili električnim instalacijama.

OPASNOST:

Prije instalacije, izvršiti vizuelno provjeru da li na proizvodu ima bilo kakvih nedostataka. Ako da, nemojte vršiti instalaciju. Oštećeni proizvodi predstavljaju rizik za vašu sigurnost.

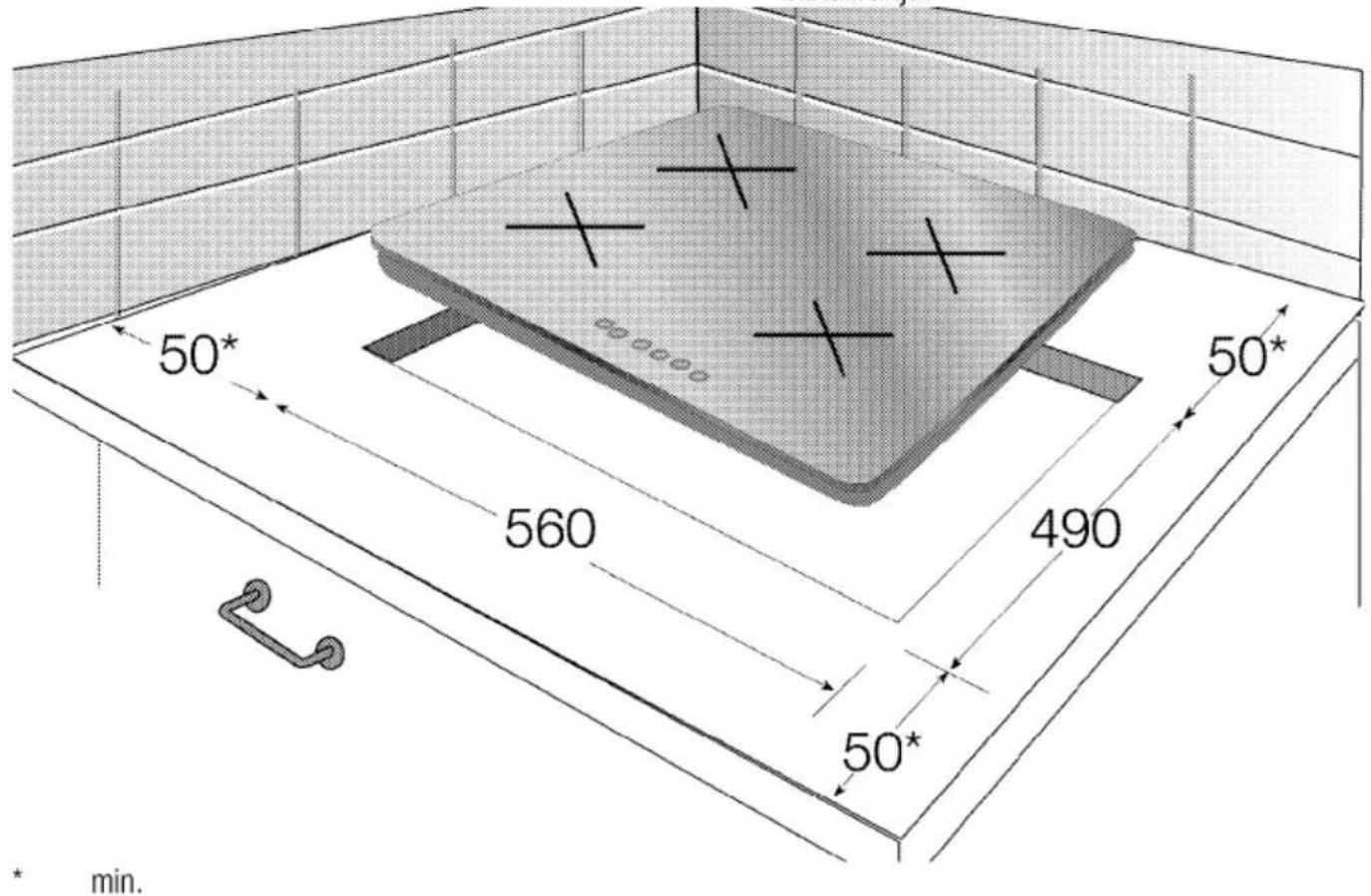

Prije instalacije

Ploča za kuhanje namijenjena je instaliranju u komercijalno dostupne radne površine. Između uređaja i kuhinjskih zidova i namještaja mora se ostaviti dovoljno prostora radi sigurnosti.

Pogledati sliku (mjere u mm).

• Može se koristiti i kao samostojeći uređaj. Omogućite minimalnu razdaljinu od 750 mm iznad površine ploče za kuhanje.
  (*) Kada je potrebno ugraditi kuhinjsku napu iznad štednjaka, pogledajte priložena uputstva od proizvođača kuhinjske nape za pravilno određivanje visine ugradnje (min 650 mm).
• Skinite materijale korištene za pakovanje i transportne graničnike.
• Površine, sintetički laminati i ljepila moraju biti otporna na toplotu (minimalno 100 °C).
• Radna površina mora biti poravnata i učvršćena u horizontalnom položaju.
• Isijecite prorez za ploču za kuhanje na radnoj površini, prema dimenzijama za instaliranje.

50* 50* 560 490 50* min.

Instalacija i povezivanje

• Proizvod se isključivo može instalirati i priključiti u skladu sa statutarnim pravilima instalacije.

Nemojte postavljati ploču za kuhanje na mjestima sa oštrim ivicama ili ugovima. Postoji rizik od lomljenja za staklo keramičku površinu!

Električno spajanje

Spojite proizvod na uzemljenje zaštićeno osiguračem odgovarajuće snage kao što je navedeno u tabeli "Tehničkih specifikacija". Neka uzemljenje izvrši kvalifikovani električar dok se proizvod koristi sa ili bez transformatora. Naša kompanija neće snositi odgovornost za bilo kakva oštećanja nastala usljed upotrebe proizvoda bez prethodno postavljenog uzemljenja u skladu sa lokalnim propisima.

OPASNOST:

Uređaj mora biti spojen na napojnu mrežu samo od strane ovlaštene i kvalifikovane osobe. Period garancije za proizvod počinje samo nakon ispravno izvršene instalacije. Proizvođač se neće držati odgovornim za oštećenja nastala usljed procedura koje su izvodile neovlaštene osobe.

OPASNOST:

Kabal za napajanje se ne smilije pritiskati, savijati ili gnječiti, niti doći u kontakt sa vrućim dijelovima na proizvodu. Oštećeni kabal za napajanje se mora zamijeniti od strane kvalifikovanog električara. U suprotnom, postoji rizik od elektro šoka, kratkog spoja ili požara!

• Pri spajanju mora se pridržavati državnih propisa.
• Podaci napojnog voda moraju odgovarati podacima navedenim na etiketi o tipu proizvoda. Etiketa o tipu nalazi se na stražnjem dijelu kućišta proizvoda.

- Napojni kabal vašeg proizvoda se mora slagati sa vrijednostima iz tabele "Tehničke specifikacije".

OPASNOST:

Prije započinjanja bilo kakvog rada na električnim instalacijama, iskopčajte uređaj iz napajanja. Postoji rizik od elektro šoka!

Spajanje napojnog kabla

1. Ako napojni kabal nije isporučen uz vaš proizvod, napojni kabal koji odaberete iz tabele (Tehničke specifikacije, Stranica 8) u skladu sa elektro instalacijama u vašem domu mora biti spojen na vaš proizvod slijedeći uputstva u dijagramu kablova. Nije moguće prekinuti sve polove u izvoru napajanja, jedinica prekida s minimalno 3 mm kontaktnog zazora (osigurači, prekidači linijske sigurnosti, kontaktori) mora biti spojena i svi polovi ove jedinice prekida moraju biti u blizini (ne iznad) proizvoda u skladu sa IEE direktivama. Ne pokoravanje ovim uputstvima može prouzrokovati probleme u radu i učiniti nevažećom garanciju za proizvod.

Preporučuje se dodatna zaštita putem prekidača strujnog kola zaostale električne energije.

1. Otvorite odvijačem poklopac priključnog bloka.
2. Umetnite napojni kabal kroz obujmicu za kabal ispod priključka i pričvrstite ga na glavno tijelo s integrisanim vijkom na komponenti obujmice za kabal.
3. Povežite kablove prema priloženom dijagramu.

L2 3 L1 2 1 SUPPL Y CORD E1 BLACK L2 GRA Y NEUTRAL BLUE EAR TH YEL-GIRN E 5X1.5mm² 400V 2N ~

L 3 L 2 1 SUPPL Y CORD N E 4 L BLACK/GRA Y NEUTRAL BLUE EAR TH YEL GRPI 5X1.5mm 2 230V ~

Napojni kabl ne smije biti duži od 2 m iz sigurnosnih razloga.

Instalacija proizvoda

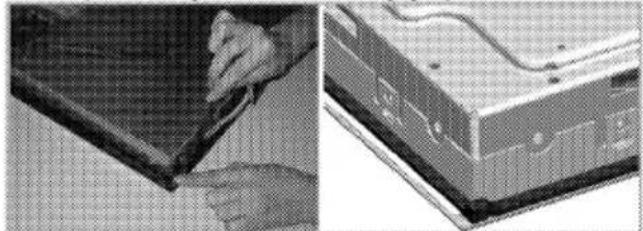

1. Hermetički zaptivač isporučen u pakovanju mora se nanijeti oko pregiba ploče za kuhanje sa donje strane kako je prikazano na slici, tokom instalacije ploče za kuhanje.

1. Uključite napojni kabal i uključite osigurač proizvoda.
2. Provjerite funkcije.

Odlaganje starog proizvoda.

- Sačuvajte originalnu kutiju u koju je proizvod bio upakovan i transportujte proizvod u istoj. Slijedite uputstva na kutiji. Ukoliko nemate originalnu kutiju, upakujte proizvod u zaštitnu foliju sa zračnim mjehurićima ili debelu kartonsku ambalažu i čvrsto omotajte ljepljivom trakom.

Provjerite generalno izgled vašeg proizvoda radi bilo kakvih oštećenja koja su se mogla desiti tokom transporta.

4 Priprema

Savjeti za uštedu energije

Sljedeće informacije će vam pomoći da koristite vaš uređaj na ekološki način i da štedite energiju:

• Odmrznite zamrznuta jela prije kuhanja.
- Koristite šerpe/tave sa poklopcima za kuhanje. Ukoliko nema poklopca, potrošnja energije se može uvećati 4 puta.
- Odaberite gorionik koji je prikladan za veličinu dna posude koju ćete koristiti za kuhanje. Uvijek odaberite ispravno veličinu posude za spremanje vaših jela. Veće posude zahtijevaju više energije.

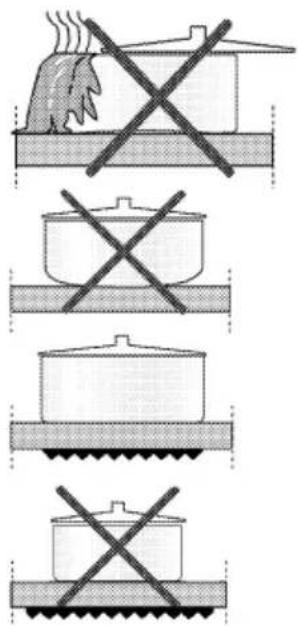

- Vodite računa o tome da koristite posude sa ravnim dnom kada kuhate na električnoj ploči za kuhanje.
Posude sa debelim dnom će omogućiti bolju provodljivost toplote. Možete postići uštedu energije i do 1/3.
- Posude za kuhanje moraju biti kompatibilne sa zonama kuhanja. Dno posude ne smije

biti manje nego što je kolo na kojem će se kuhati.

• Održavajte zone kuhanja i dna posuda čistim. Prljavština će umanjiti provodljivost toplote između zona kuhanja i dna posude.
• Za duža kuhanja, isključite zonu kuhanja 5 ili 10 minuta prije isteka vremena kuhanja. Možete postići uštedu energije i do 20% koristeći preostalu toplotu.

trebati činiti bilo kakva nepotrebna čišćenja jer ćete time sprječiti da jela kipe van.

Ne stavljajte poklopce tava ili drugog posuđa na zone kuhanja.

Stavite tave tako da su one centrirane na zoni kuhanja. Kada želite premjestiti posudu na drugu zonu kuhanja, podignite je i postavite na zonu kuhanja koju odaberete, nemojte je vući po površini.

Savjeti za staklokeramičke ploče za kuhanje

• Staklokeramička površina je otporna na toplotu i velike temperaturne razlike ne utiču na nju.
• Nemojte koristiti staklokeramičku površinu kao mjesto za skladištenje ili kao ploču za rezanje.
• Koristite samo tave i drugo posuđe sa mašinski obrađenim dnom. Oštre ivice izazivaju ogrebotine na površini.
• Nemojte koristiti aluminijske posude i tave. Aluminij oštećuje staklokeramičku površinu.

Prosipanje može oštetiti staklokeramičku površinu i prouzrokovati požar.

Brzogrijuće staklokeramičke ploče za kuhanje emitiraju jako svjetlo kada su uključene. Nemojte zuriti u jarko svjetlo.

Upravljačka ploča

Ovom jedinicom se upravlja putem upravljačke jedinice osjetljive na dodir. Svaka operacija koju načinite na vašoj upravljačkoj jedinici osjetljivoj na dodir će biti potvrđena jednim zvučnim signalom ako je vaša upravljačka jedinica osjetljiva na dodir opremljena sa programatorom.

Uvijek održavajte upravljačku ploču čistom i suhom. Vlaga i prljavština mogu prouzrokovati probleme u funkcionisanju.

(*) Ako je vaša ploča za kuhanje opremljena sa programatorom.

Ako je vaša ploča za kuhanje opremljena sa ovim funkcijama

Kod modela sa satom

Ako pritisnite glavnu tipku "☐" duže od 2 sekunde, ploča za kuhanje će se isključiti i vratiti se u "Standby" mod.

Odabir zona kuhanja

Isključivanje "Booster" funkcije:

• Dodirnite "√" tipku dok nivo temperature opada "0" da ranije deaktivirate "Booster" funkciju.
• Ako će "9" biti odabrana kao nivo temperature koja će biti aktivirana nakon "Booster" perioda i nijedan drugi niži nivo nije odabran, onda će treperenje ekrana prestati za 10 sekundi. "Booster" je sada deaktiviran.

Isključite ploču za kuhanje.

Ako pritisnite glavnu tipku "①" duže od 2 sekunde, ploča za kuhanje će se isključiti i vratiti se u "Standby" mod.

Ako imamo preostalu temperaturu koja se može upotrijebiti nakon što se ploča za kuhanje isključi, ovo će biti naznačeno sa "H" simbolom koji se pojavljuje na odgovarajućem prikazu zone kuhanja neprekidno.

Pojedinačno isključivanje zona kuhanja:

Zona kuhanja se može isključiti na 3 različita načina:

1. Dodirom "^" i "√" tipki istovremeno.

2. Smanjivanjem nivoa temperature do "0" sa"▼" tipkom.

3. Koristeći funkciju programatora (ako je ima) za odgovarajuću zonu kuhanja

1. Dodirom "^" i "∨" tipki istovremeno.

Odaberite željenu zonu kuhanja sa tipkom za odabir zone kuhanja"C". Decimalna tačka se pojavljuje na "☐" prikazu zone kuhanja.

Dodirnite "^" i "√" tipke istovremeno da isključite zonu kuhanja.

2. Smanjivanje nivoa temperature željene zone kuhanja do "0" sa "√" tipkom

Dalje, zona kuhanja se također može isključiti tako što će se smanjiti nivo temperature do "0".

3. Korištenje funkcije isključivanja programatora (ako je ima) za odgovarajuću zonu kuhanja

Kada je vrijeme isteklo, programator će isključiti dodijeljenu mu zonu kuhanja. "0" i "00" će se pojaviti na svim prikazima. Dual/trostruka zona kuhanja i LED lampice spojene na programator će biti deaktivirane.

Dalje, kada vrijeme istekne, oglasiti će se zvučni signal. Dodirnite bilo koju tipku na upravljačkoj ploči osjetljivoj na dodir da utišate zvučni signal.

Uključivanje dual/trostrukih zona kuhanja\*\* Uključivanje dual zone kuhanja:

Odaberite željenu zonu kuhanja opremljenu sa dual zonom. Decimalna tačka odgovarajuće zone kuhanja mora početi treptati.

Podesite nivo temperature na vrijednost između 1 i 9 i dodirnite" "tipku da aktivirate dual zonu na datoj zoni kuhanja.

"8." LED lampice odgovarajuće dual zone će također treptati neprekidno. "O" Status dual zone kuhanja će se promijeniti kada dodirnete tipku po drugi put: dual zona kuhanja će promijeniti status između uključeno i isključeno. Zona širenja će biti aktivirana samo ako je glavna zona na datoj zoni kuhanja podešena na nivo temperature između "1" i "9".

Uključivanje trostruke zone kuhanja:

Odaberite željenu zonu kuhanja opremljenu sa trostrukom zonom. Decimalna tačka odgovarajuće zone kuhanja mora početi treptati. Podesite nivo temperature na vrijednost između

1 i 9 i dodirnite"○" tipku da aktivirate dual zonu na datoj zoni kuhanja.

"8." LED lampica odgovarajuće dual zone će također svijetliti neprekidno. Ako dodirnete "O" tipku ponovo, "8." LED lampica trostruke zone

"tipka će vam omogućiti da zaključate ili otključate kontrolu osjetljivu na dodir u režimu rada.

Dodirnite "☐" tipku 2 sekunde da otključate zone kuhanja. Operacija će biti potvrđena zvučnim signalom.

Zatim se "☐" LED lampice gase. Sada je kontrola osjetljiva na dodir otključana i može se normalno rukovati.

Brava za djecu

Ploču za kuhanje možete zaštiti od mogućnosti da se njom rukuje nenamjerno kako biste spriječili djecu da uključe zone kuhanja. Funkcija brave za djecu sadrži nekoliko kompleksnih koraka da se zaključa upravljačka jedinica

osjetljiva na dodir. Brava za djecu se može aktivirati i deaktivirati samo u "Standby" modu.

Zaključavanje modula:

1. Dodirnite glavnu tipku "①" da uključite ploču za kuhanje.
2. Dodirnite "∧" i "∨" tipke istovremeno najmanje 2 sekunde.
3. Zatim dodirnite "^" tipku još jednom.
   » Funkcija brava za djecu je aktivirana i "L." pojavljuje se na svim prikazima zona kuhanja.

Deaktivacija brave za djecu:

1. Nakon aktiviranja programatora prve zone kuhanja, dodirnite "☐" tipku ponovo. Upravljač će se okrenuti u smjeru kazaljke na satu ka slijedećoj aktivnoj zoni kuhanja dodijeljenoj programatoru. Prijedlog dodjele će biti prikazan sa treperućom "☐" LED lampicom.
2. Podesite željenu vrijednost vremena dodirom na "^" i "√" tipke.
3. Programator koji je aktiviran za zonu kuhanja koja je prva odabrana naznačen je sa neprestanim treperenjem "☐" LED lampice.

- Više programatora se može dodijeliti za druge aktivne zone kuhanja dodirom na "⊗" tipku još jednom.

- Nakon 10 sekundi, prikaz na programatoru se vraća na programator koji će prvi završiti.

- "O O" LED lampice svijetle neprestano na ekranu programatora označavajući programator koji trenutno odbrojava.

- Možete prikazati vrijednosti koje su podešene za programator zone kuhanja i jaje programator tako što ćete promijeniti položaj "☐" tipke. Trepereća prednja desna "☐"LED lampica uvijek prikazuje neku od postavki. Ukoliko nijedna LED lampica ne treperi, vrijednost jaje programatora će biti prikazana na ekranu programatora.

Deaktiviranje programatora:

Prvo morate prikazati programator tako što ćete mijenjati položaj "⊖" tipke dok se ne pojavi programator. Ova vrijednost se kasnije može otkazati na 2 različita načina:

automatski biti deaktivirana nakon određenog vremenskog perioda. vidjeti Tabela-1).

Ograničeno vrijeme rada zavisi od odabranog podešavanja temperature. Ako je programator dodijeljen za zonu kuhanja, "00" se pojavljuje na prikazu programatora tokom 10 sekundi (10 sekundi kasnije, indikator preostale toplote se uključuje).

Zatim, prikaz programatora je isključen.

Nakon deaktiviranja zone kuhanja automatski kao što je opisano gore, to opet postaje operativno i maksimalno vrijeme rada se primjenjuje za ovako podešenu temepraturu.

Podešavanje temperature	Vrijeme isključenja - sekunde	Vrijeme uključenja - sekunde	Ograničeno vrijeme rada - sati	Vrijeme "Booster-a" - sekunde
0	0	0	0	-
1	45,6	1,4	6	60
2	43,6	3,4	6	180
3	41,3	5,7	5	288
4	38,4	8,6	5	390
5	35,9	11,1	4	510
6	33,1	13,9	1,5	150
7	26,2	20,8	1,5	210
8	19,2	27,8	1,5	270
9	0	47,0	1,5	-

Funkcije preostale toplote

Za deaktiviranu zonu kuhanja čija je temperatura na površini očitana da bude preko 60°C ili čiji prikaz označava vrijednost preko 60°C, "H" (preostala toplota) simbol se pojavljuje na prikazu. Kada preostala toplota padne ispod 60°C, "0" se pojavljuje na prikazu.

Kada se jačina vrati nakon pada jačine i ako je preostala toplota odgovarajuće zone kuhanja bila iznad 60°C prije pada, prikaz preostale toplote treperi. Prikaz nastavlja da treperi dok vrijeme maksimalne preostale toplote ne istekne ili je zona kuhanja odabrana i aktivirana.

Senzor kalibracija i poruke o greškama

Kada je priključen napon, kontrolni sistem ploče za kuhanje izvršava kalibraciju u ovisnosti od senzora, stakla i uvjeta okoline. Nemojte prekrivati stakleni dio senzora s bilo čim za vrijeme kalibracije. Kontrolni sistem ploče za kuhanje također ne bi trebao biti izložen jakim izvorima svjetlosti kao što su sunčeva svjetlost, jake halogene lampice itd.

Slijedeći uslovi osvjetljenja će omogućiti glatku kalibraciju:

Osvjetljenje sa sijalicom bez reflektora (100W, mutno) 70 cm iznad staklokeramičke ploče za kuhanje. Nakon uspješne kalibracije, garantuje se da će ploča za kuhanje raditi kao što je namijenjeno čak i pod jakom rasvjetom kao što su halogene usmjerene lampice s reflektorom (50 W).

Ako se pojavi greška, kalibracija se ponavlja dok uslovi okoline ne omoguće uspješnu kalibraciju. Kontrolni sistem ploče za kuhanje može raditi samo kada je kalibracija svih senzora uspješna. Morate ukloniti sve substance sa ploče za kuhanje tokom kalibracije. Također rasvjeta u okolini ne bi trebala biti prejaka tokom kalibracije. Ako se jedna od F1, F2 ili F4 poruka pojavi, korisnik mora isključiti sve izvore svjetlosti ili zatvoriti prozore tokom procesa kalibracije prilikom prvog priključenja na naponsku mrežu. Kada je kalibracija uspješno završena, kontrolni sistem može tolerisati veliku količinu svjetlosti u okolini.

Kontrolni sistem ploče za kuhanje usvaja i ponovo kalibrira sam sebe u skladu s promjenama uslova u okolini dok je u upotrebi.

Kontrola osjetljiva na dodir je opremljena sa senzorom osiguravajući zaštitu od pregrijavanja. Odgovarajuća zona kuhanja će biti deaktivirana kada reaguje sa ovim senzorom. Za više informacija o porukama o greškama, molimo pogledajte tabelu. Ako je tipka aktivirana u više navrata (na duže od 10 sekundi), svi kontrolni sistemi su deaktivirani i zvučni signal se čuje.

6 Održavanje i njega

Opšte informacije

Životni vijek proizvoda će biti produžen, a učestali problemi će se smanjiti ukoliko se proizvod čisti u redovnim intervalima.

OPASNOST:

lsključite uređaj s glavnog napajanja prije započinjanja aktivnosti oko održavanja i čišćenja. Postoji rizik od elektro šoka!

OPASNOST:

Sačekajte da se uređaj ohladi prije čišćenja. Vruće površine mogu izazvati opekotine!

• Očistite temeljito proizvod nakon svake upotrebe. Na taj način će biti moguće lakše uklanjanje ostataka kuhanja, te oni neće gorjeti prilikom narednog korištenja uređaja.
• Za čišćenje uređaja nisu potrebna posebna sredstva za čišćenje. Koristite toplu vodu s tečnošću za pranje, mekanu krpu ili spužvu da očistite proizvod i zatim ga prebrišite suhom krpom.
• Uvijek osigurajte da bilo kakav višak tečnosti bude temeljito obrisan nakon čišćenja i sve što je proljeveno da se odmah posuši brisanjem.
• Nemojte koristiti sredstva za čišćenje koja sadrže kiseline ili hlorid da biste čistili površine od nehrđajućeg materijala ili od inoksa niti za čišćenje ručke. Koristite mekanu krpu sa tečnim deterdžentom (ne abrazivnim) da prebrišete te dijelove, obratite pažnju da brišete u jednom smjeru.

Neki deterdženti i materijali za čišćenje mogu izazvati oštećenja na površini. Nemojte koristiti agresivne deterdžente, praškove/kreme za čišćenje ili bilo kakve oštre predmete dok čistite.

Nemojte koristiti čistače na paru da čistite uređaj jer bi to moglo prouzrokovati strujni udar.

Čišćenje ploče za kuhanje.

Proizvod odašilje metalne zvukove dok se zagrijava i hladi.

• Kada se metalni dijelovi zagrijavaju, mogu se širiti i praviti zvukove. >>> Nije riječ o kvaru.

Proizvod ne radi.

• Osigurač napajanja je pokvaren ili je pregorio. >>> Provjerite osigurače u kutiji s osiguračima. Ako je potrebno, zamijenite ih ili vratite u početni položaj.
  • Proizvod nije uključen u (uzemljen) utičnicu. >>> Provjerite utikač na kablu.
• Ako ekran ne svijetli kada ponovo uključite ploču za kuhanje. >>> Isključite uređaj na automatskom prekidaču. Sačekajte 20 sekundi i zatim ponovo uključite.

Ukoliko ne možete ukloniti problem čak iako ste implementirali uputstva iz ovog odjeljka, posavjetujte se sa ovlaštenim serviserom ili trgovcem kod kojeg ste kupili vaš proizvod. Nikada ne pokušavajte sami popravljati neispravan proizvod.
