KORISNIČKI PRIRUČNIK PES36G AMICA

Ploča koja izlazi iz tvornice je prije pakiranja rigorozno provjerena s točke gledišta sigurnosti i funkcionalnosti na kontrolnim mjestima.

Molimo Vas da prije pokretanja uređaja pozorno pročitate upute za uporabu.

Pridržavanje pravila iz uputa štiti Vas od nepravilne eksploatacije.

Upute sačuvati i čuvati na mjestu koje je uvijek pri ruci.

Uređaj koristiti tek nakon čitanja / razumijevanja ovih uputa za uporabu.

nije u skladu s njegovom namjenom i može biti opasna.

Proizvođač pridržava pravo na promjene koje ne utječu na rad uređaja.

Izjava o sukladnosti proizvođača.

Priključivanje štednjaka u električnu mrežu....10

Puštanje uređaja u rad....10

Što uraditi prije prve uporabe ploča....10

Uporaba grijaćih ploča....11

Čišćenje i održavanje....14

- Paziti da se djeca ne igraju s uređajem.

• Ovaj uređaj nije namijenjen osobama (uključujući djecu) sa smanjenim tjelesnim, osjetilnim ili psihičkim sposobnostima, ili osobama koje ne raspolažu znanjem ili iskustvom. Moraju biti pod nadzorom odrasle osobe koja je odgovorna za njihovu sigurnost.
• Tijekom priključivanja električnih aparata u blizini ploče voditi računa o tome da njihov priključni kabel ne dođe u dodir s vrućim dijelovima ploče.
• Utikač priključnog kabela treba biti dostupan nakon instalacije ploče.
• Zabranjeno je instaliranje ploče u blizini uređaja za hlađenje.
• Tijekom pečenja ploču ne ostavljati bez nadzora. Ulja i masnoće se mogu zapaliti zbog pregrijavanja.
• Ako je ploča oštećena, ponovna uporaba je moguća tek kad stručnjak ukloni kvar.
• Zabranjene su prepravke i popravljanje štednjaka od strane osoba koje nisu profesionalno obučene.
• U slučaju bilo kave tehničke mane uvijek isključiti električno napajanje štednjaka (pridržavajući se višeg pravila) i prijaviti kvar.
• Pozor! Ako je stalno pričvršćeni kabel za napajanje oštećen, za izbjegavanje opasnosti, predajemo ga proizvođaču, specijaliziranom servisu ili kvalificiranoj osobi.

Osoba koja troši energiju na odgovoran način štiti ne samo kućni proračun, ali i svjesno brine za okoliš. Zato pomozimo, štedimo električnu energiju! To činimo na sljedeći način:

Uređaj je za vrijeme transporta zaštićen od oštećenja. Nakon vađenja uređaja iz pakiranja molimo Vas da elemente ambalaže uklonite na način koji ne ugrožava okoliš.

Svi materijali korišteni za pakiranje nisu štetni za okoliš, 100% materijala je prikladno za recikliranje, stoga su označeni odgovarajućim simbolom.

Pozor! Elemente pakiranja (polietilenske vrećice, komadići stiropora itd.) prilikom uklanjanja ambalaže držati daleko od djece.

Ovaj uređaj je označen u skladu s europskom uredbom 2012/19/UE i poljskim zakonom o potrošenom električnom i elektroničkom otpadu. Ujedno je označen simbolom prekriženog spremnika za otpatke.

Oznaka na proizvodu pokazuje da ovaj proizvod nakon njegovog životnog vijeka ne može biti tretiran kao obični kućanski otpad.

Korisnik ima obvezu ovaj proizvod predati na odgovarajuće

sabirno mjesto za recikliranje potrošene električne i elektroničke opreme. Ustanove za prikupljanje ovakvog otpada, uključujući lokalne sabirne točke, kupovna mjesta, općinske jedinice, stvaraju odgovarajući sustav koji omogućava zbrinjavanje ovakve opreme.

Pravilno odlaganje potrošene električne i elektroničke opreme sprečava potencijalne negativne posljedice za okoliš i ljudsko zdravlje, koje inače mogu biti uzrokovane neodgovarajućim odlaganjem i preradom ovog proizvoda.

• Pripremiti mjesto (otvor) u radnom pultu kuhinjskog elementa u skladu s montažnom shemom (crt 2)
• minimalni slobodni prostor ispod električne ploče iznosi 80 mm,
• ploču za kuhanje priključiti u električnu mrežu u skladu s uputama za uporabu,
• lagano zavrnuti pričvrsne elemente ispod ploče,
• Očistiti radni pult kuhinjskog elementa od prašine, umetnuti ploču u otvor i snažno pritisnuti uz radni pult,
• Podesiti pričvrsne elemente (crt 3) okomito u odnosu na rub ploče za kuhanje i maksimalno zategnuti,

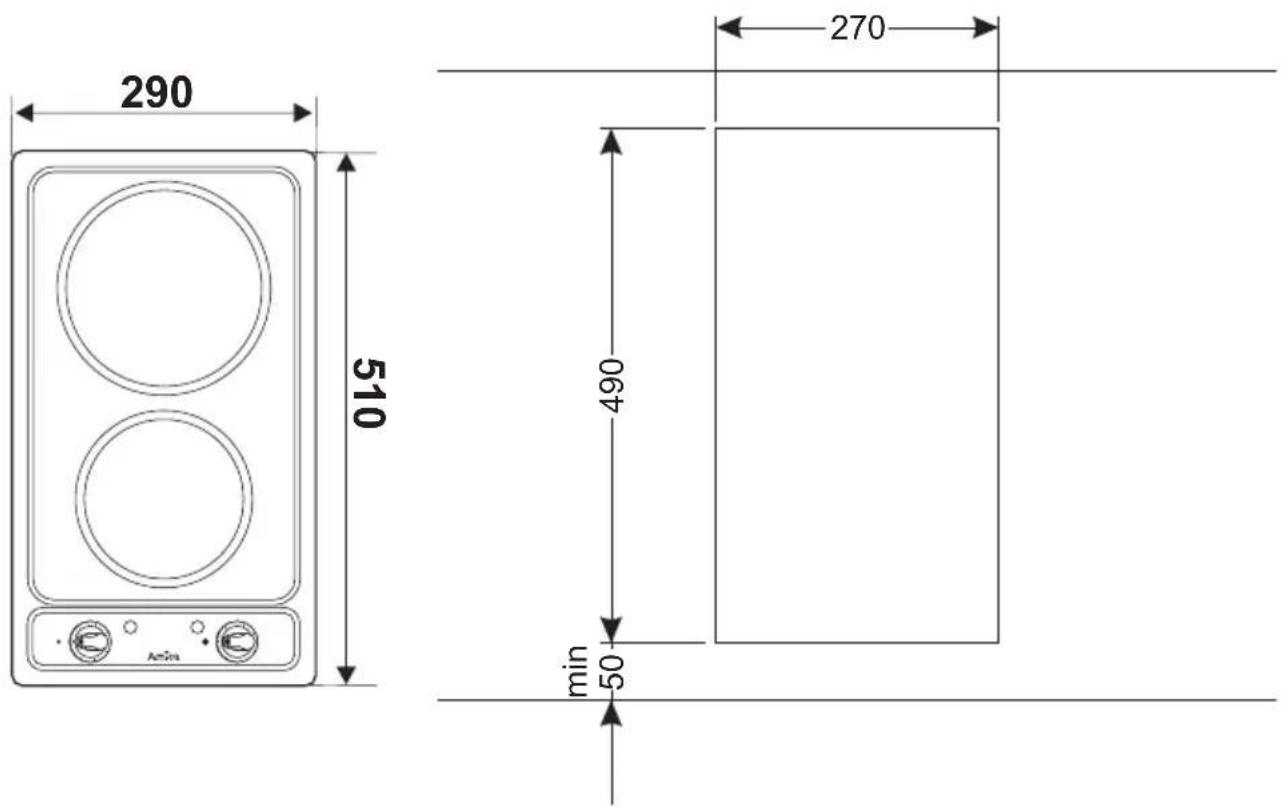

Način montaže u kuhinjski segment

Crt. 2.

290 510 460 min 50 270

Način montaže pričvrsnih elementa u pult

Crt. 3.

Brtva Stol_ Kuhalo 20 mm 30 mm 40 mm Vijak Posjednik

• Kuhinjski pult
• Vijak za drvo 4,2 x 22 - 4 kom.
• Pričvrsni element - 4 kom.
• Ugradbeni štednjak

POZOR!

Molimo da se detaljno upoznate sa sadržajem uputa za uporabu te da se pridržavate napomena koje su u njoj navedene.

Informacije o štednjaku nalaze se na natpisnoj pločici.

Priključivanje štednjaka u električnu mrežu

Električni štednjak ima trajno fiksirani kabel sa zaštitnim kontaktom i može biti priključen isključivo na utičnicu 230V \~ 50 Hz sa zaštitnim kontaktom.

Električni krug koji napaja utičnicu trebao bi biti zaštićen osiguračem 16A.

Puštanje uređaja u rad:

Uključivanje izabranog grijaćeg polja (1,2) slijedi kad okrenemo birač (3), u tom trenutku pali se signalizacijska lampica (4), stupanj zagrijavanja polja reguliramo odgovarajućim postavkama na biraču. Grijaći elementi su upravljani prekidačima energije koji reguliraju snagu u skokovima, što omogućava puno iskorištavanje zadane energije ovisno o potrebama korisnika i ne uzrokuje gubitke.

Što uraditi prije prve uporabe električnih ploča?

Pločeprije uporabe zagrijavati 4 min bez posuda.

Prilikom prve uporabe može se osjetiti miris, zato u prostoriji uključiti ventilaciju ili otvoriti prozor.

UPORABA GRIJAĆIH PLOČA Kako štedjeti energiju?

Crt. 4.

Pravilno odabrana posuda bi trebala imati debelo, ravno dno istog promjera kao promjer grijaće ploče , jer se u tom slučaju toplina najbolje prenosi (Crt 4). Ne koristiti posuđe čiji je promjer veći od promjera grijaće ploče.

Kako gubimo energiju?

Crt. 5 A. Premala posuda za takvu ploču.

Crt. 5 B. Posuda ima udubljeno dno.

Crt. 5 C. Nepravilno postavljeni poklopac.

Obratiti pozornost na:

• postavljati samo posude sa suhim i čistim dnom,
• zabranjeno je pripremanje jela na štednjaku u posudama od sintetičkih materijala,
• na vruću ploču ne stavljati proizvode od sintetičkih materijala np. žličice ili vilice,
• koristiti posuđe s poklopcima, pamtiti da poklopac ne izlazi izvan okvira posude i da kondenzat ne kaplje na štednjak,
• štititi ploču od korozije,
• Isključiti ploču 5 - 10 min prije skidanja posude,

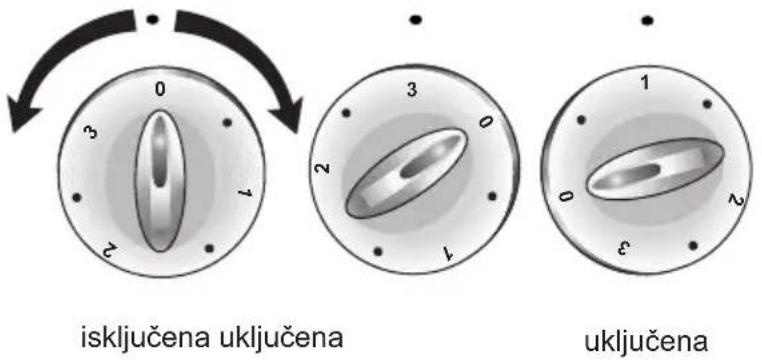

0 3 1 2 isključena uključena 3 0 2 1 2 uključena

Crt.6

Simboli koji se nalaze iznad regulatora informiraju koji prekidač upravlja danom pločom.

Ploča je isključena, ako se:

— brojka „0” na biraču nalazi ispod okomite crte na radnoj ploči - u slučaju kad su funkcije opisane na opsegu birača,
— pokazatelj na biraču nalazi se ispod brojke „0” na radnoj ploči - u slučaju kad su funkcije opisane na radnoj ploči.

Opće napomene o uporabi grijaćih ploča.

Štednjak ovisno o modelu može biti opremljen normalnim ili brzogrijaćim pločama.

Kuhanje i pečenje na normalnoj i brzogrijaćoj ploči

Brzogrijaća ploča se od normalne razlikuje tim da posjeduje povećanu snagu i zbog njezine prepoznatljivosti na sredini je nacrtan crveni krug. Tijekom uporabe krug se može postepeno spaliti.

Kuhanje

Za kuhanje jela birač postaviti u položaj 3, nakon toga za dalje kuhanje vratiti u položaj 1, a kasnije ovisno o potrebama smanjiti ili povećati snagu ploče. (tab.1)

Pečenje

Za zagrijavanje masnoće u posudi birač dovesti u položaj 3, nakon toga postaviti pečenje i podesiti birač u položaj 2 te ovisno o potrebama smanjiti ili povećati snagu ploče.

Briga korisnika za svakodnevnu čistoću i odgovarajuće održavanje imaju značajan utjecaj na produžavanje razdoblja pouzdanog rada bez kvara.

- obavljati periodične kontrole funkcioniranja upravljačkih elemenata i radnih komponenata ploče. Nakon isteka jamstva, najmanje jednom svake dvije godine naručiti u servisnoj točki tehnički pregled ploče,

- ukloniti potvrđene eksploatacijske mane,

- vršiti periodično održavanje radnih komponenata ploče.
