KORISNIČKI PRIRUČNIK VG 6021 AMICA

Ploča koja izlazi iz tvornice je prije pakiranja rigorozno provjerena s točke gledišta sigurnosti i funkcionalnosti na kontrolnim mjestima.

Molimo Vas da prije pokretanja uređaja pozorno pročitate upute za uporabu.

Pridržavanje pravila iz uputa štiti Vas od nepravilne eksploatacije.

Upute sačuvati i čuvati na mjestu koje je uvijek pri ruci.

Uređaj koristiti tek nakon čitanja / razumijevanja ovih uputa za uporabu.

Aparat je konstruiran isključivo kao uređaj za kuhanje. Bilo kakva druga uporaba (np. grijanje prostorija) nije u skladu s njegovom namjenom i može biti opasna.

Proizvođač pridržava pravo na promjene koje ne utječu na rad uređaja.

Priključivanje štednjaka na bocu s PROPAN - BUTAN plinom ili na postojeću instalaciju obavlja isključivo ovlašteni instalater koji se pridržava svih sigurnosnih propisa.

Izjava proizvođača

Proizvođač nižim izjavljuje da ovaj proizvod ispunjava osnovne uvjete niže navedenih europskih uredbi:

• niskonaponske uredbe 2014/35/EC,
• uredbe elektromagnetske kompatibilnosti 2014/30/EC,
• uredbe 2009/142/EC (do 20.04.2018)
- uredbe (EU) 2016/426 Europskog parlamenta i Vijeća (od 21.04.2018),
• uredbe ekodizajna 2009/125/EC,

i zato je proizvod označen CE te je izdana izjava o sukladnosti koja je dostupna ustanovama za nadzor tržišta.

Osnovne informacije....2

Informacije o sigurnosti....4

Kako štedjeti energiju....7

Opis proizvoda....8

Tehnički podaci....8

Instalacija (upute za instalatera)....9

Uporaba....17

Čišćenje i održavanje 23

Postupanje u hitnim slučajevima....25

Pozor.Uređaj i njegovi dostupni dijelovi se griju tijekom upo-rabe. Posebno pazite da ne dirate zagrijane elemente. Djeca ispod 8 godina se ne smiju zadržavati u blizini uređaja, ako nisu pod stalnim nadzorom.

Ovaj uređaj mogu koristiti djeca od 8 godina pa na više i osobe smanjenih tjelesnih, osjetilnih i mentalnih mogućnosti ili osobe koje ne raspolažu znanjem ili iskustvom, ako su pod nadzorom odrasle osobe koja je odgovorna za njihovu sigurnost. Paziti da se djeca ne igraju s uređajem. Djeca bez nadzora ne bi trebala čistiti i koristiti uređaj.

Pozor. Kuhanje bez nadzora količine masnoće i ulja na kuhinjskoj ploči može biti opasno i dovesti do požara.

NIKAD ne pokušavati gasiti požar vodom. Isključiti uređaj i prekriti plamen, na primjer poklopcem ili nezapaljivom tkaninom.

Pozor. Opasnost od požara: ne držati predmete na površini za kuhanje.

Pozor. Ako je pukla površina ploče, isključiti iz ele mreže da ne bi došlo do strujnog udara.

Uređajem ne upravljati pomoću vanjskog sata ili neovisnog sustava za daljinsko upravljanje.

- Tijekom priključivanja električnih aparata u blizini ploče voditi računa o tome da njihov priključni kabel ne dođe u dodir s vrućim dijelovima ploče.

- Utikač priključnog kabela treba biti dostupan nakon instalacije ploče.

- Zabranjeno je instaliranje ploče u blizini uređaja za hlađenje.

- Tijekom pečenja ploču ne ostavljati bez nadzora. Ulja i masnoće se mogu zapaliti zbog pregrijavanja.

- Paziti da u trenutku vrenja ne zalijemo plamenik.

- Ako je ploča oštećena, ponovna uporaba je moguća tek kad stručnjak ukloni kvar.

- Ne otvarati ventil na priključku plina niti ventil na plinskoj boci bez prethodnog provjeravanja da li su svi birači funkcija zatvoreni.

- Ne dopustiti da se plamenici zaliju ili isprljaju. Zaprljane dijelove očistiti i osušiti odmah nakon hlađenja.

- Zabranjeno je stavljanje posuda neposredno na plamenike.

- Posude teže od 5 kg ne postavljati na rešetku iznad jednog plamenika, na cijeloj dužini ražnja ne postavljati posude ukupne težine veće od 25 kg. Zabranjeno je postavljanje jedne posude istovremeno na dva plamenika.

- Ne udarati birače za regulaciju i plamenike.

- Zabranjene su prepravke i popravljanje štednjaka od strane osoba koje nisu profesionalno obučene.

- Zabranjeno je puštanje plina biračima štednjaka bez upaljene žigice ili uređaja za paljenje plina.

- Zabranjeno je gašenje plamena plamenika puhanjem.

- Zabranjeno je samovoljno prerađivanje štednjaka na drugu vrstu plina, prenošenje štednjaka na drugo mjesto ili promjena električne instalacije. Takve radnje obavlja ovlašteni instalater.

- Mala djeca i osobe koje nisu upoznate s uputama za uporabu ne smiju se zadržavati u blizini uređaja.

• U SLUČAJU ISPUŠTANJA PLINA ZABRANJENO JE:

paljenje žigica, paljenje cigareta, uključivanje i isključivanje električnih uređaja (zvono ili prekidač rasvjete) i uporaba ostalih električnih i mehaničkih uređaja koji uzrokuju stvaranje električne ili udarne iskre. U tom slučaju odmah zatvoriti ventil na plinskoj boci ili ventil koji zatvara plinsku instalaciju, provjetriti prostoriju, a nakon toga pozvati ovlaštenu osobu koja uklanja uzrok kvara.

• U slučaju bilo kave tehničke mane uvijek isključiti električno napajanje štednjaka (pridržavajući se višeg pravila) i prijaviti kvar.

• Ne priključivati na plinsku instalaciju antenske kablove, np. za radio.

• Ako se upali plin koji curi iz neispravne instalacije, odmah zatvoriti dotok plina pomoću sigurnosnog ventila.

• U slučaju paljenja plina koji curi iz neispravnog ventila plinske boce na bocu baciti mokru deku da bi se boca ohladila, te zavrnuti ventil na boci. Nakon hlađenja bocu iznijeti na otvoreni prostor. Zabranjena je ponovna uporaba oštećene plinske boce.
• Ako štednjak nije u uporabi nekoliko dana, zatvoriti glavni ventil plinske instalacije, a kod uporabe plinske boce zatvoriti ga nakon svakog korištenja.
• Pozor! Ako je stalno pričvršćeni kabel za napajanje oštećen, za izbjegavanje opasnosti, predajemo ga proizvođaču, specijaliziranom servisu ili kvalificiranoj osobi.
• Rad uređaja za kuhanje i pečenje uzrokuje nastajanje topline i vlage u prostoriji u kojoj je montiran. Provjeriti da li je kuhinjska prostorija dobro provjetrena; prirodni otvori za ventilaciju trebaju biti otvoreni, ili montirani uređaji za mehaničku ventilaciju ventilator s mehaničkim odvodom).
• Dugotrajna intenzivna uporaba uređaja zahtjeva dodatno provjetravanje, na pri otvaranje prozora ili učinkovitiju ventilaciju, np. povećana produktivnost me ventilacije, ako je primijenjena.

INFORMACIJE O SIGURNOSTI KERAMIČKIH GRIJAĆIH POLJA

• Na keramičku ploču ne stavljati velike i teške posude koje zauzimaju više od grijaćeg polja np. kotliće.
• Keramička ploča je posebno osjetljiva na koncentrirane udarce np.: udarac soljenke, bočice sa začinima ili drugim malim predmetima.
• Ne uključivati grijaće polje bez postavljene posude.
• Postavljati samo posude sa suhim i čistim dnom.
• Kristale šećera ili kipuću tekućinu koja sadržava šećer (np. kompot) odmah ukloniti, čak ako su vrući, jer šećer ulazi u reakcije s pločom i stvara trajne mrlje.
• Na keramičkoj ploči ne pripremati jela na aluminijskoj foliji, u posudama s tankim aluminijskim dnom, niti u posudama od sintetičkih materijala.
• Pazite da ne ogrebete površinu ploče np. zaprljanom posudom s oštrim rubovima.
• Na vruću ploču ne stavljati proizvode od sintetičkih materijala np. žličice ili vilice.
• Ako je pukla površina ploče, isključiti iz električne mreže da ne bi došlo do strujnog udara.
• Ako je uređaj opremljen halogenim grijaćim poljima, gledanje može biti štetno za oči.

Osoba koja troši energiju na odgovoran način štiti r samo kućni proračun, ali svjesno brine za okoliš. Zato pomozimo, štedimo električnu energiju! To činimo na sljedeći način:

ne i

Ovaj uređaj je označen u skladu s europskom uredbom 2012/19/UE i poljskim zakonom o potrošenom električnom i elektroničkom otpadu. Ujedno je označen simbolom prekriženog spremnika za otpatke.

Oznaka na proizvodu pokazuje da ovaj proizvod nakon njegovog životnog vijeka ne može biti tretiran kao obični kućanski otpad. Korisnik ima obvezu ovaj proizvod predati na odgovarajuće sabirno mjesto za recikliranje potrošene električne i elektroničke opreme. Ustanove za prikupljanje ovakvog otpada, uključujući lokalne sabirne točke, kupovna mjesta, općinske jedinice, stvaraju odgovarajući sustav koji omogućava zbrinjavanje ovakve opreme.

Pravilno odlaganje potrošene električne i elektroničke opreme sprečava potencijalne negativne posljedice za okoliš i ljudsko zdravlje, koje inače mogu biti uzrokovane neodgovarajućim odlaganjem i preradom ovog proizvoda.

UKLANJANJE PAKIRANJA

Uređaj je za vrijeme transporta zaštićen od oštećenja. Nakon vađenja uređaja iz pakiranja molimo Vas da elemente ambalaže uklonite na način koji ne ugrožava okoliš.

Svi materijali korišteni za pakiranje nisu štetni za okoliš, 100% materijala je prikladno za recikliranje, stoga su označeni odgovarajućim simbolom.

Pozor! Elemente pakiranja (polietilenske vrećice, komadići stiropora itd.) prilikom uklanjanja ambalaže držati daleko od djece.

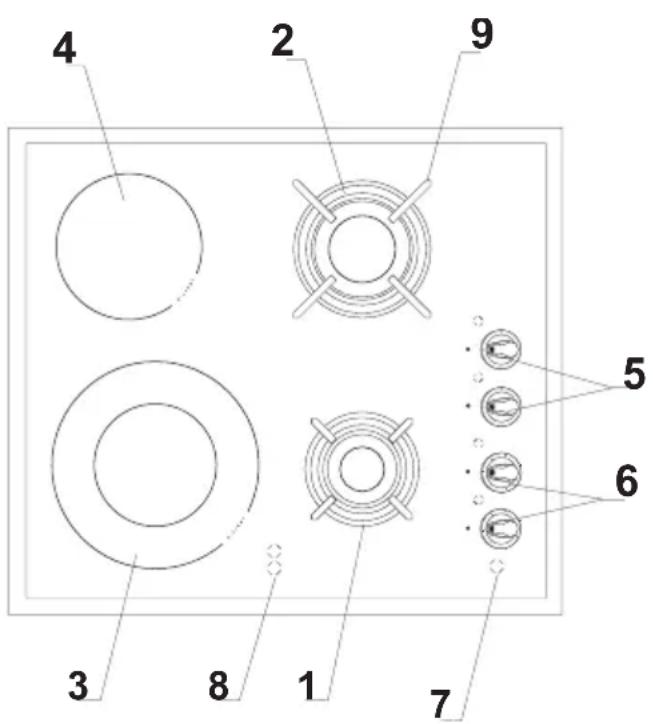

Plinski štednjak

4 2 9 3 8 1 7 5 6

3, 4 – grijaća polja

Nazivna snaga ploče: 3,4 kW

Kategorija uređaja: HU II2HS3B/P

BG, HR II2H3B/P

SI II2H3+

Štednjak posjeduje navojni priključak - G1/2”

Niže instrukcije namijenjene su za kvalificiranog stručnjaka koji montira uređaj. Instrukcije omogućavaju što profesionalnije obavljanje radnji vezanih uz instalaciju i održavanje uređaja.

• Prije instalacije provjeriti da li su parametri uređaja usklađeni s lokalnim uvjetima distribucije (vrsta plina i tlak).
• Uvjeti podešavanja ovog uređaja su navedeni na natpisnoj pločici.
• Uređaj nije priključen na cijevi za odvođenje proizvoda izgaranja. Trebao bi biti montiran i priključen u skladu s važećim propisima za instalaciju. Posebnu pozornost obratiti na zahtjeve koji se tiču ventilacije.

• Kuhinjska prostorija trebala bi biti suha i prozračna u skladu s važećim tehničkim propisima.
• Prostorija treba biti opremljena sustavom za ventilaciju koji odvodi plinove nakon izgaranja. Instalacija bi se trebala sastojati od ventilacijske rešetke ili nape. Nape montirati prema instrukcijama iz njihovih uputa za uporabu.
• Prostorija bi trebala omogućiti dotok zraka koji je neophodan za odgovarajuće spaljivanje plina. Dotok zraka ne može biti manji od 2m ^3 /h na 1 kW snage plamenika. Zrak može biti dovođen neposredno iz vana kroz kanal promjera min.100cm ^2 , ili neposredno iz okolnih prostorija koje su opremljene ventilacijskim kanalima koji izlaze napolje.

Min. 150 mm Min. 420 mm Min. 650 mm Min. 420 mm

Instalacija plinskih ploča

*Ovisno o modelu

Pripremanje pulta kuhinjskog elementa za ugradnju uređaja

• Debljina pulta kuhinjskog elementa trebala bi iznositi od 28 do 40 mm, dubina min 600 mm. Pult mora biti ravan i dobro niveliran. Zabrtviti i zaštititi pult kuhinjskog elementa sa strane zida od zalijevanja i vlage.
• Razmak od ruba otvora do ruba pulta kuhinjskog elementa sprijeda treba iznositi min 40 mm, a straga min 70 mm.
• Udaljenost između ruba otvora i bočne stijenke kuhinjskog elementa trebala bi iznositi minimalno 150 mm.
• Aparatu najbliže susjedne stijenke, odnosno kuhinjski elementi moraju biti otporni na temperaturu od najmanje 100 °C. Ako taj uvjet nije ispunjen, površina namještaja se može deformirati, a površinski sloj odlijepiti.
• Rubovi otvora bi trebali biti zaštićeni materijalom koji je otporan na upijanje vlage.
• Otvor u kuhinjskom elementu izrezati u skladu s dimenzijama navedenim na crt. 1(pričvrsni element).

1

150 490 560 650 70 420 28 - 40 40

Prije postavljanja uređaja u otvor na radnoj kuhinjskoj površini, potrebno je na donju stranu staklokeramičke ploče za kuhanje zalijepiti isporučenu pjenastu brtvu

Ne ugrađivati uređaj bez pjenaste brtve.

Brtvu treba postaviti na sljedeći način:

• s brtve ukloniti zaštitnu foliju,
• zatim zalijepiti brtvu na donju stranu stakla (crt.)

• Biti ovlašten za rad s plinom
- Upoznati se s informacijama na nat-pisnoj pločici ploče i na informacijskoj naljepnici o vrsti plina za koju je ploča prilagođena. Informacije usporediti uvjetima distribucije plina na mje instalacije.
• Provjeriti

• učinkovitost provjetravanja tj. cirkulaciju zraka u prostoriji.
• nepropusnost spojeva plinske instalacije,
• učinkovitost djelovanja svih funkcionalnih elemenata,

- Za pravilno djelovanje uređaja za paljenje i zaštitu od istjecanja plina, regulirati položaj birača za plin pomoću isporučenih podloški,

• provjeriti djelovanje uređaja za paljenje i zaštite od istjecanja plina,
• u slučaju nepravilnog djelovanja skinuti birač, regulirati umetanjem podloške (podloški) na vreteno ventila,
• nakon regulacije sklop zaštititi znom podloškom i staviti birač.

- Korisniku izdati potvrdu o priključku plinskog štednjaka te ga upoznati s uputama za uporabu.

POZOR!

Ploču na bocu s ukapljenim plinom ili postojeću instalaciju priključuje isključivo ovlašteni instalater koji se pridržava svih sigurnosnih propisa.

Ploča posjeduje cijevnu prirubnicu promjera G 1/2" koja služi za priključivanje na plinsku instalaciju. U verziji na ukapljeni plin (propan-butan) na prirubnicu je navijen nastavak za crijevo ∅ 8 x 1 mm.

Cijev koja dovodi plin ne može dodirivati metalne dijelove kućišta uređaja.

OBRATITI POZORNOST: na nepropusnost spojeva.

Pozor!

Ako se tijekom eksploatacije pojavi potreba promjene reduktora, ploča mora proći tehnički pregled koji obuhvata plinske ventile i djelovanje zaštite od istjecanja plina.

Nakon instalacije ploče provjeriti nepropusnost svih spojeva kori- steći np. vodu sa sapunom.

Za provjeravanje nepropusnosti zabranjena je uporaba vatre.

-Molimo da se detaljno upoznate sa sadržajem uputa za uporabu te da se pridržavate napomena koje su u njoj navedene.

POZOR!

Rukovanje s plinom. Ploču priključiti na takvu plinsku instalaciju koja odgovara vrsti plina kojoj je tvornić prilagođena.

Ploču priključuje isključivo insta- later koji posjeduje odgovarajuća ovlaštenja.

Informacija o vrsti plina za koji prilagođena ploča nalazi se na nat-pisnoj pločici.

Prilagođavanje ploče na odgovarajuću vrstu plina.

Ovu radnju obavlja isključivo instalater s odgovarajućim ovlaštenjima.

Ako se plin kojim je napajana ploča razlikuje od plina predviđenog u tvorničkoj verziji ploče tzn. G 20 20 mbar, promijeniti sapnicu plamenika i obaviti regulaciju plamena.

POZOR!

Ploče koje isporučuje proizvođač posjeduju plamenike tvornički prilagođene za spaljivanje plina koji je naveden na natpisnoj pločici i u jamstvenom listu.

Natpisna pločica nalazi se na donjoj strani ploče i informira kojoj vrsti plina je prilagođena ploča.

Za prilagođavanje ploče za spaljivanje druge vrste plina:

• promijeniti sapnice (vidi tabelu),
• regulirati smanjenu propusnost ventila.

Plamenik tipu DEFENDI. (prema oznaci „DEFENDI.“ na korpusu plamenika)

Vrsta plina Sapnica plamenika /promjer
G20 2H 20 mbarG20 2H 25 mbar	0.72 0.98
G30 3B/P 37mbar	0.52 0.67

Nakon regulacije nalijepiti novu naljepnicu s opisom vrste plina za koji je prilagođena ploča.

Promjena sapnica plamenika – sapnicu odvrnuti pomoću specijalnog cjevastog ključa 7 i i na njeno mjesto staviti sapnicu za odgovarajuću vrstu plina (vidi tablicu).

Regulacija smanjenog protoka ventila.

Površinski plamenici	Plamen	Preuređivanje ploče na zemni plin	Preuređivanje ploče na ukapljeni plin
Površinski plamenici	Puni plamen	Sapnicu plamenika promijeniti u skladu s tablicom sapnica	Sapnicu plamenika promijeniti u skladu s tablicom sapnica
	Mali plamen	Regulacijski vijak lagano odviti i podesiti veličinu plamena	Regulacijski vijak lagano zavrnuti, provjeriti veličinu i stabilnost plamena.

INSTALACIJA

Regulacija ventila

Ventile regulirati kad plamenik gori u režimu „malog plamena“.

- Za ventile COPRECI skinuti radnu ploču i izvijačem regulirati veličinu malog plamena

COPRECI bez zaštite

U cilju provjere plamena zagrijati plamenik na punoj vatri oko 10 min., a kasnije dovesti birač u položaj mali plamen. Plamen se ne bi trebao ugasiti niti preskočiti na sapnicu. Ako se to desi, ponoviti regulaciju ventila.

Za preuređivanje uređaja na plin koji se razlikuje od vrste plina navedene na natpisnoj tablici ploče te kupovinu ploče na plin drugačiji od instaliranog u stanu, odgovaraju isključivo korisnik i instalater.

Poklopac posude:

Poklopac posude zadržava toplinu i na način skraćuje vrijeme grijanja.

Na grijaćoj ploči ne koristiti kuhinjske posude koje izlaze izvan njezinog ruba.

Birač za upravljanje radom plamenika

Na primjeru uporabe plamenika pokazan je pravilni odabir plamena.

Pravilni način kuhanja temelji se na postavljanju birača plamenika u položaju „veliki plamen“ - za kuhanje jela i prebacivanju u položaj „mali plamen“ ♦ ”(štedljivi) za održavanje procesa kuhanja. Ovisno o potrebama moguća dinamična regulacija veličine plamena.

Paziti da promjer dna posude uvijek bude nešto veći od promjera plamena plamenika, te da je posuda prekrivena poklopcem. Preporučeno je da promjer posude bude oko 2,5 - 3 puta veći od promjera plamenika, dakle za plamenik:

• mali, posuda promjera od 100 do 140 mm,
- srednji, posuda promjera od 140 do 220 mm,
- veliki, posuda promjera o od 200 do 240 mm
- visina posude ne bi trebala biti veća od njezinog promjera.

je

• utisnuti birač izabranog plamenika dok se ne osjeti otpor i zavrnuti u lijevo u položaj „veliki plamen“
  • pridržati dok se plin ne upali
• nakon paljenja plamenika oslabiti pritisak na birač podesiti željenu veličinu plame-na.

Uporaba ploče opremljene zaštitom od istjecanja plina (oznaka „Zt”)

Tipka za paljenje plina iskrom
Zaštita od istjecanja plina

U slučaju neuspjeha ponoviti radnju.

Zaštita od istjecanja plina zaustavlja dotok plina u slučaju nestanka plamena u vremenu do oko 60 sek.

Dotok plina u površinske plamenike otvaraju i podešavaju ventili sa zaštitom od istjecanja plina.

U modelima ploča koje imaju zaštitu od istjecanja plina tijekom paljenja

plina oko 10 sek. pridržati do kraja utisnuti birač u položaju „veliki

plamen“, zaštita se aktivira.

Postupak u slučaju opasnosti od istjecanja nesagorenog plina

1 — Plinska instalacija

2 — Ventil za zatvaranje plinske instalacije

A — ventil „uključen”

• isključiti plamenike
• Isključiti sigurnosni ventil plinske instalacije
  • provjetriti kuhinjsku prostoriju
• obratiti se servisnoj točki ili plinskom instalateru s odgovarajućim kvalifikacijama
• isključiti plinski štednjak do otklanjanja kvara.

Neke jednostavne uporabne mane može ukloniti sam korisnik, ako se pridržava uputa za uporabu.

POVRŠINSKI PLAMENIK ne pali se, osjeti se plin koji se oslobađa.

• Zatvoriti ventile plamenika
- Zatvoriti sigurnosni ventil instalacije
• provjetriti prostoriju
- izvaditi plamenik
- očistiti i propuhati otvore za plamen
- staviti plamenik
- ponovo pokušati zapaliti plamenik

NE PALI SE? PRIJAVITI SERVISU!

Upravljanje radom grijaćih polja

0 3 1 2

A - položaj birača „0” isključeno grijaće polje

O 3 N L

• Postaviti birač u izabrani radni položaj tzn. od prve točke do „3”
• Provjeriti da li je upaljena kontrolna lampica koja signalizira rad štednjaka. Nakon nekoliko minuta provjeriti da li svijetli „pokazatelj zagrijavanja polja“.

UPORABA

Štednjak uvijek koristiti na racionalni način. Kuhanje i pečenje u nekim slučajevim zahtijevaju iskorištavanje pune snage grijanja. Dovoljno je da je hrana dovedena do kipućeg stanja i nakon toga održavamo kuhanje pomoću odgovarajuće regulacije birača.

Brzogrijaćim elementima se upravlja pomoću regulatora energije koji omogućavaju dinamičnu regulaciju. Intenzivnost grijanja se povećava okretanjem birača u smjeru kretanja kazaljke na satu, što pokazuju rastuće brojke na upravljačkom prekidaču.

Grijanje je ciklično tzn. kod nižih vrijednosti vrijeme grijanja je kraće, a vrijeme stanke duže, a kod viših vrijeme grijanja je duže, a stanke su kraće. Dozvoljeno je postavljanje birača okretanjem i u lijevo i desno (ne tiče se dual polja).

Grijaći elementi s proširenim poljem su podešavani regulatorom energije s u prekidačem vanjskog polja.

0 3 1 2

Okrećući birač između „0“, i brojke „3“ uključujemo unutrašnje grijaće polje. Trenutno okretanje birača u položaj koji je označen - ☐ uzrokuje uključivanje vanjskog grijaćeg polja. Od tog trenutka je moguća dinamična regulacija količine topline predane posudi preko oba grijaća polja (unutrašnje i vanjsko). Isključivanje vanjskog i unutrašnjeg grijaćeg polja slijedi nakon dovođenja birača u položaj „0”.

Pokazatelj grijanja polja

U prednjem dijelu nalaze se (početno nevidljivi) pokazatelji zagrijavanja polja, svaki pripada drugom grijaćem polju. Pale se kad temperatura danog polja prelazi 50°C. To nam omogućava potpuno iskorištavanje akumulirane topline np. za podgrijavanje ili održavanje topline hrane, te istovremeno štiti od opeklina, jer isključeno polje još uvijek ima vrlo visoku temperaturu.

Uporaba grijaćih polja

Štednjak posjeduje grijaća polja raznovrsne snage i radnih površina. Pravilna u štednjaka, odgovarajući odabir posuda i grijaćih polja omogućava štednju energije.

Oodabir snage grijanja

Grijaća polja posjeduju raznovrsnu snagu grijanja i opremljene su regulat omogućavaju bezstupanjsku regulaciju. Snagu grijanja podešavamo, okrećući birač desno ili lijevo. Nakon isključivanja grijaće polje zadržava visoku temperaturu. Preporučeno je isključivanje grijaćih polja oko 5 minuta prije završetka kuhanja. To omoguća iskorištavanje akumulirane topline grijaćih polja.

Tablica predstavlja položaj birača koji odgovara primjerima kuhinjskih radnji

Pamtiti da posuda uvijek ima odgovarajući poklopac. Zaprljane površine grijaćih polja i posuda onemogućavaju potpuno iskorištavanje topline.

Briga korisnika za svakodnevnu čistoću i odgovarajuće održavanje imaju značajan utjecaj na produžavanje razdoblja pouzdanog rada.

Prije početka čišćenja ili drugih radova na održavanju uvijek isključiti uređaj iz mreže pomoću glavnog prekidača ili vađenjem utikača kabela za napajanje iz utičnice. Čišćenje počinjemo nakon hlađenja ploče. Ne koristiti oštar pribor za ribanje.

Elementi plamenika uvijek moraju biti suhi. Čestice vode mogu ograničiti istjecanje plina i prouzrokovati loše paljenje plamenika.

Nakon čišćenja provjeriti da li su elementi plamenika pravilno montirani.

PRAVILNO

NEPRAVILNO

• Za pranje emajliranih površina koristiti deterdžent s blagim djelovanjem. Ne koristiti sredstva za čišćenje sa snažnim abrazivnim učinkom kao np. prašci ribanje sa abrazivom, paste za ribanje, kamenje za ribanje, žice, žičane spužve itd.
• Nehrđajuća ploča zahtijeva temeljito uvodno pranje prije početka eksploatacije. Posebno paziti na uklanjanje ostataka lje-pila iz folije koju skidamo s plitica prilikom montaže ili ljepljive trake koja je stavljana tijekom pakiranja ploče.
• Ploču redovito čistiti nakon svake uporabe. Ne dopustiti da se radna ploča jako zaprlja, posebno da zagori od kipu tekućine.

Periodični pregledi

Osim redovitog održavanja čistoće ploče:

• povremeno kontrolirati djelovanje elementa za upravljanje i radnih sklopova ploče. Nakon isteka jamstva, najmanje jednom svake dvije godine naručiti servisnoj točki tehnički pregled ploče,
• ukloniti potvrđene eksploatacijske mane,
• obaviti povremenu konzervaciju radnih elemenata ploče,

Briga korisnika za svakodnevnu čistoću i odgovarajuće održavanje imaju značajan utjecaj na produžavanje razdoblja pouzdanog rada bez kvara.

Čišćenje nakon svake uporabe

prebrisati vlažnom krpom bez sredstva za čišćenje. Upotreba sredstva za čišćenje posuđa može uzrokovati nastajanje plavkastih mrlja. Takve tvrdokorne mrlje ne možemo uvijek ukloniti tijekom prvog čišćenja, čak i ako koristimo specijalna sredstva za čišćenje.

Specijalna sredstva za čišćenje možemo kupiti u trgovačkim centrima, specijalnim

na elektrotehničkim prodavaonicama, drogerijama, prehrambenim trgovinama i salonima s kuhinjskim namještajem. Oštre strugalice nabaviti u trgovinama s alatom ili s građevinskom opremom, ali i u prodavaonicama s opremom za bojanje.

Periodični pregledi

Osim redovitog održavanja čistoće ploče:

• obavljati periodične kontrole funkcioniranja upravljačkih elemenata i radnih komponenata ploče. Nakon isteka jamstva, najmanje jednom svake dvije godine naručiti u servisnoj točki tehnički pregled ploče,
• ukloniti potvrđene eksploatacijske mane,
• vršiti periodično održavanje radnih komponenata ploče,

POSTUPAK U HITNIM SLUČAJEVIMA

• isključiti radne elemente kuhališta
• isključiti električno napajanje
• prijaviti za popravak
• neke sitne kvarove korisnik može samostalno ukloniti pomoću napomena koje su navedene u nižoj tablici. Prije nego što se obratite centru za korisnike ili servisu provjerite sljedeće točke u tablici.

PROBLEM UZROK POSTUPAK
1.Uređaj ne radi	- prekid napajanja strujom	-provjeriti osigurač u kućnoj instalaciji, pregoreni promi-jeniti
2.Plamenik se ne pali	- zaprljani otvori za plamen	- zatvoriti otvor za blokadu plina, zatvoriti birače pla-menika, provjetriti prostoriju, izvaditi plamenik, očistiti propuhati otvore za plamen
3.Uređaj za paljenje ne radi	plipækid napajanja strujom	-provjeriti osigurač u kućnoj instalaciji, pregoreni promi-jeniti
	- prekid dotoka plina	- otvoriti ventil za dotok plina
	- zaprljani (masni) uređaj za paljenje plina	- očistiti uređaj za paljenje plina
	- birač nije dovoljno pritisnut	-dpridržati pritisnuti birač dok se oko plamenika ne pojavi puni plamen
4.Plamen se gase prilikombirač je prerano pušten		- pridržati pritisnuti birač duže u položaju „veliki plamen”
5. Pukotina u kuhinjskoj keramičkoj ploči	⚠️ Opasnost! Odmah isključiti keramičku ploču iz elek-trične mreže (osigurač). Obratiti se najbližem servisu.
6. Ako kvar još uvijek nije uklonjen	Odmah isključiti keramičku ploču iz mreže (osigurač!). Obratiti se najbližem servisu.Važno!Vi ste odgovorni za ispravno stanje uređaja i pravilnu uporabu u kućanstvu. Ako se zbog pogrešne uporabe obratite servisu u jamstvenom razdoblju, i tako snosite troškove popravka.Ne odgovaramo za štete uzrokovane nepridržavanjem ovih uputa.
