KORISNIČKI PRIRUČNIK SAV 410 SENCOR

Važna sigurnosna uputstva

1.0 Uvod ....5
2.0 Specifikacije....6
3.0 Sadržaj pakiranja ....7
4.0 Opisi ploča. 7
5.0 Spajanje i rukovanje. 7

2. Sačuvajte uputstva

Sigurnosna uputstva i uputstva za upotrebu sačuvajte za buduću upotrebu.

3. Obratite pažnju na upozorenja

Pridržavajte se svih upozorenja na proizvodu i u uputstvima za upotrebu.

4. Slijedite uputstva

Slijedite sva uputstva za upotrebu.

5. Čišćenje

Prije čišćenja, iskopčajte uređaj iz izvora napajanja. Ne koristite tekuća sredstva za čišćenje ili raspršivače. Za čišćenje, koristite vlažnu krpu.

6. Priključci

Ne koristite priključke koje nije preporučio proizvođač uređaja jer mogu prouzročiti opasnosti.

7. Voda i vlaga

Ne koristite uređaj u blizini vode, npr. kade, umivaonika, sudopera ili drugih spremnika vode; u mokrim podrumima, u blizini bazena i slično.

8. Dodaci

Uređaj ne postavljajte na nestabilna postolja, stative, nosače ili stolove. Uređaj može pasti i uzrokovati ozbiljne ozljede djetetu ili odrasloj osobi, kao i ozbiljna oštećenja samog uređaja. Uređaj koristite samo s postoljima, stativima, nosačima ili stolovima koje je preporučio proizvođač ili koji se prodaju uz proizvod. Svaka montaža uređaja mora biti u skladu s uputstvima proizvođača, uz dodatke za montažu koje je preporučio proizvođač.

9. Ventilacija

Utori i otvori na kućištu uređaja služe za ventilaciju te kako bi osigurali pouzdan rad uređaja i zaštitili uređaj od pregrijavanja. Stoga ne prekrivajte i ne blokirajte te otvore. Otvore nikada ne blokirajte postavljanjem uređaja na krevet, kauč, tepih ili drugu sličnu površinu. Uređaj ne postavljajte u ugradbeni prostor, kao što je polica za knjige ili stalak, osim ako niste osigurali ispravnu ventilaciju uređaja u skladu s propisanim uputstvima proizvođača. Ne prekrivajte utore i otvore za ventilaciju predmetima kao što su novine, stolnjaci, zavjese i dr.

10. Izvori napajanja

Ovaj uređaj spajajte samo na izvor napajanja koji je naznačen na naljepnici uređaja. Ukoliko niste sigurni koji je tip izvora napajanja u vašem kućanstvu, kontaktirajte za savjet lokalnog distributera ili tvrtku za distribuciju električne energije. Za proizvode koji kao izvor napajanja imaju baterije ili druge izvore, dodatne informacije potražite u uputstvima za upotrebu.

11. Uzemljenje ili polarizacija

Ovaj uređaj može biti opremljen polariziranim utikačem za izmjeničnu struju (utikač koji ima jednu oštricu širu od druge). Ovaj utikač može se ukopčati u utičnicu izvora napajanja samo na jedan način. To je iz sigurnosnih razloga. Ako ne možete utikač u potpunosi ukopčati u utičnicu, pokušajte okrenuti utikač. Ako utikač i dalje ne odgovara, kontaktirajte električara kako bi vam zamijenio zastarjelu utičnicu. Ne zanemarujte sigurnosnu ulogu polariziranog utikača.

12. Zaštita kabela za napajanje

Kabele za napajanje postavite tako da se po njima ne hoda ili da ih ne pritišću predmeti koji su na njima ili uz njih te posebnu pažnju pridodajte kabelima kod utikača, utičnica i na mjestima gdje izlaze iz uređaja.

13. Uzemljenje vanjske antene

Ako je na uređaj spojena vanjska antena, obavezno pazite da je antena ili sustav kabela uzemljen kako bi zaštitili uređaj od visokog napona ili velikog statičkog elektriciteta.

Grmljavina

Za dodatnu zaštitu uređaja za vrijeme grmljavinskog nevremena, ili kada se uređaj ne koristi duže vremensko razdoblje, iskopčajte ga iz zidne utičnice i iskopčajte antenu ili sustav kabela. Tako ćete spriječiti oštećenja uređaja uslijed visokog napona ili udara groma.

Vanjski sustav antene ne bi smio biti smješten u blizini nadzemnih električnih vodova ili drugih električnih svjetlosnih ili strujnih krugova, ili na mjestima gdje može pasti na takve vodove ili krugove. Prilikom postavljanja vanjskog sustava antene, izrazito pazite da ne dodirujete takve vodove ili krugove jer kontakt s njima može biti smrtonosan.

15. Ulaz predmeta i tekućina

Nikada ne gurajte bilo kakve predmete u otvore uređaja budući da bi mogli doći u doticaj s opasnim naponom ili izazvati kratke spojeve dijelova, što može dovesti do požara ili strujnog udara. Ne prolijevajte tekućine po uređaju.

16. Servisiranje

Ne pokušavajte sami popravljati uređaj jer otvaranje ili uklanjanje kućišta uređaja može dovesti do izloženosti opasnom naponu i drugih opasnosti. Za servisiranje uređaja obratite se kvalificiranom servisnom osoblju.

Zahvaljujemo na kupnji ovog proizvoda. Za optimalan rad i sigurnost, molimo pažljivo pročitajte ova uputstva prije spajanja, rukovanja ili namještanja uređaja. Čuvajte ovo uputstvo za upotrebu za buduću upotrebu.

1.0 UVOD

Ovaj razdjelnik je manji i atraktivnijeg izgleda. Razdjeljuje HDMI ulazni signal u osam jednakih izlaznih signala u isto vrijeme. Podržava Full 3D i 4Kx2K. Opremljen je video pojačalom s propusnošću do 3.4 Gpbs/340 MHz. HDMI razdjelnik daje rješenja za HDTC maloprodaju i salone opremljene HDTV, STB, DVD uređajima i projektorima, sigurnosnim sustavima (prenosi slike i ton), računalnim kontrolnim sobama, distribuciji informacija, prezentacijama u konferencijskim salama, školama i na korporativnim treninzima.

1.1 KARAKTERISTIKE

Ovaj HDMI razdjelnik opremljen je mnogim karakteristikama koje ga čine odličnim izborom. One uključuju sljedeće:

• Jednostavan za upotrebu: Instalacija za nekoliko sekundi, nije potrebno podešavanje.
• Podržava Full 3D i 4Kx2K rezoluciju
• Podržava najveću video rezoluciju 1080p.
• Podržava 340MHz/3.4 Gbps po kanalu (10.02 Gbps svi kanali).
• Podržava 12bita po kanalu (36bita svi kanali) duboke boje.
• Podržava HDCP 1.3
• Podržava nekomprimirani audio sadržaj, kao LPCM
• Podržava komprimirani audio sadržaj, kao DTS Digital, Dolby Digital (uključujući DTS-HD i Dolby True HD)

2.0 SPECIFIKACIJE

Ulazni signal/Izlazni
Ulazni DDC signal 5 volta p-p (TTL)
Maksimalni pojedinačni opseg 4K x 2K
Video izlaz HDMI 1.4
Radna frekvencija
Frekvencijski opseg 50/60Hz
Propusnost video pojačala	3.4 Gbps / MHz
Rezolucija (HDTV)
Interlaced (50&60Hz) 480i,576i,1080i
Progresivna (50&60Hz)	480p,576p,720p,1080p
Mehaničke specifikacije
Veličina (D-Š-V)	257×120×25mm
Težina (neto)	730g
Specifikacije okoline
Radna temperatura	0°C to +70°C
Radna vlaga 10% to 85 % RH (bez kondenzacije)
Temperatura čuvanja -10°C to +80°C
Vlaga čuvanja 5% to 90 % RH (bez kondenzacije)
Napajanje
Vanjski izvor napajanja 5V DC@ 4A
Potrošnja energije (maksimalna) 20W
Regulatorna odobrenja
Pretvarač FCC,CE,UL
Napajanje UL,CE,FCC
AC strujni adapter
Uputstvo za upotrebu

Prije upotrebe ovog uređaja, provjerite pakiranje kako biste se uvjerili sadrži li sve navedeno:

1) Glavna jedinica
2) 5V DC izvor napajanja.
3) Uputstvo za upotrebu.

4.0 OPISI PLOČA

ON OFF POWER 1 2 3 4 5 6 7 8 OUTPUT SENCOR RESET SAV 410 OUTPUT DC/5V 8 7 6 5 4 3 2 1

5.0 SPAJANJE I RUKOVANJE

1) Spojite HDMI ulazni signal i izlazne uređaje u HDMI razdjelnik. (HDMI kabeli su prema izboru)
* vidi shemu spajanja.
2) Ukopčajte DC stranu 5v izvora napajanja, a zatim ukopčajte AC stranu izvora napajanja u zidnu utičnicu.
3) Uključite uređaj.

Pažnja: Kabel ukopčajte / iskopčajte nježno.

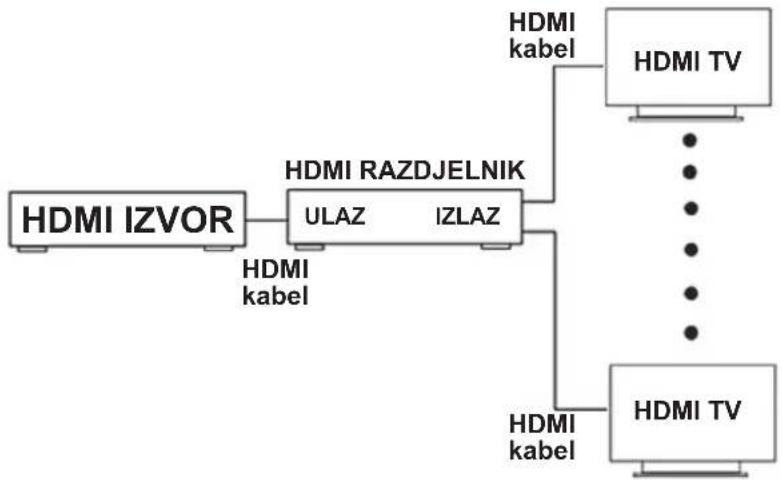

5.1 SHEMA SPAJANJA

UPUTE I INFORMACIJE O ODLAGANJU STAROG PAKIRANJA

Staro pakiranje obavezno odložite na javno odlagalište otpada.

ODLAGANJE RABLJENIH ELEKTRIČNIH I ELEKTRONIČKIH UREĐAJA

Ovaj simbol, koji se nalazi na proizvodu, raznim dodacima za njega ili samom pakiranju, označava da se proizvod ne smije bacati u kućni otpad. Stoga proizvod odložite na reciklažno dvorište namijenjeno prikupljanju električnoga i elektroničkog otpada. U pojedinim državama Europske unije, ali i izvan nje, možete ga vratiti u trgovinu kada kupujete sličan novi proizvod. Pravilnim ćemo odlaganjem pomoći očuvati vrijedne prirodne resurse i spriječiti mogući negativni utjecaj na okoliš i zdravlje ljudi, do čega može doći upravo nepravilnim odlaganjem otpada. Za detaljnije informacije obratite se mjesnim vlastima ili najbližem reciklažnom dvorištu. Nepravilno odlaganje ovakve vrste otpada može biti podložno državnim kaznenim propisima.

Za poslovne subjekte u Europskoj uniji

Ukoliko želite pravilno odložiti električni ili elektronički uređaj, potrebne informacije zatražite od prodavača ili dobavljača robe.

Ovaj proizvod zadovoljava sve osnovne uvjete koje propisuju uredbe EU-a, a koje se odnose na njega.

Zadržavamo pravo na mijenjanje teksta, dizajna i tehničkih podataka bez prethodne najave.
