KORISNIČKI PRIRUČNIK KX-TDA0158 PANASONIC
Samo za korisnike u EU
Informacija za korisnike o prikupljanju i oslobadanju od stare opreme i iskorišćenih baterija
Oprema koju nabavlja korisnik: RJ45 priključak
Napomena
- The no. Pinovi broj 4 i 5 (Master) ćelijske stanice moraju da bu povezani na par pinova na Super Hybrid Ports ili DLC8 kartici. Nakon toga, upotrebite 4 uzastopna para pinova na Super Hybrid Ports ili DLC8 kartici, počevši od pinova koji odgovaraju Master lokaciji, kao u prethodnom primeru.
- Kada povezujete više KX-TDA0158 ćelijskih stanica na DLC8 karticu, uverite se da su pinovi broj 4 i 5 (Master) susednih ćelijskih stanica najmanje 3 para pinova udaljeni na kartici.
- Detaljne informacije o Super Hybrid Ports ili DLC8 kartici potražite u uputstvu za instalaciju PBX-a.
- Veze ćelijske stanice morate da sprovedete na Super Hybrid Ports ili istoj DLC8 kartici.
- Kada napravite pogrešnu vezu, ne možemo da garantujemo za zadovoljavajuće performanse ćelijske stanice. Proverite vezu ćelijske stanice i PBX-a uz pomoć Maintenance Console programa. Informacije o pregledu informacija ćelijske stanice uz pomoć Maintenance Console programa, potražite u „Utility—CS Information“ odeljku u Piriručniku za programiranje PC-a ili u pomoćnim informacijama o vašem PBX-u na Mreži.

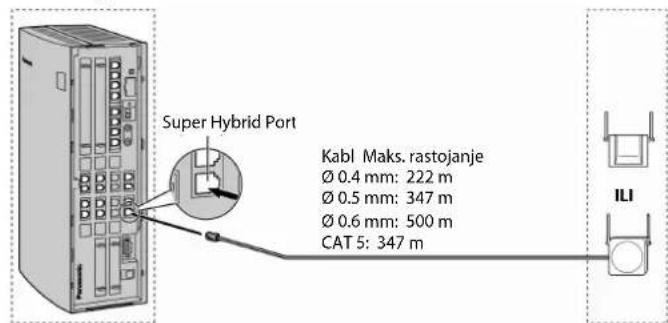

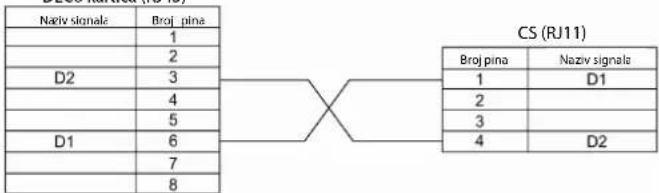

Povezivanje KX-TDA0155/KX-TDA0141 modela na KX-TDA15
Super Hybrid Port ili DLC8 kartica (RJ45)
ILI
| DLC8 kartica (RJ11) | CS (RJ11) | ||
| Naziv signale | Broj pina | Broj pina | Naziv signale |
| D1 | 1 | 1 | D1 |
| 2 | 2 | ||
| 3 | 3 | ||
| D2 | 4 | 4 | D2 |
Oprema koju nabavlja korisnik: RJ11 priključak
Napomena
Detaljne informacije o Super Hybrid Ports ili DLC8 kartici potražite u uputstvu za instalaciju PBX-a.
Primeri za povezivanje KX-TDA30 modela
Oprema koju nabavlja korisnik: RJ45 priključak
Napomena
- Pinovi broj 4 i 5 (Master) ćelijske stanice moraju da budu povezani na par pinova na Super Hybrid Ports ili DLC4/DLC8 kartici. Nakon toga, upotrebite 4 uzastopna para pinova na Super Hybrid Ports ili DLC4/DLC8 kartici, počevši od pinova koji odgovaraju Master lokaciji, kao u prethodnom primeru.
- Kada povezujete više KX-TDA0158 ćelijskih stanica na DLC8 karticu, uverite se da su pinovi broj 4 i 5 (Master) susednih ćelijskih stanica udaljeni najmanje 3 para pinova na kartici.
- Detaljne informacije o Super Hybrid Ports ili DLC4/DLC8 kartici potražite u uputstvu za instalaciju PBX-a.
- Veze ćelijske stanice morate da sprovedete na Super Hybrid Ports ili istoj DLC4/DLC8 kartici.
- Kada napravite pogrešnu vezu, ne možemo da garantujemo za zadovoljavajuće performanse ćelijske stanice. Proverite vezu ćelijske stanice i PBX-a uz pomoć Maintenance Console programa. Informacije o pregledu informacija ćelijske stanice uz pomoć Maintenance Console programa, potražite u „Utility—CS Information“ odeljku u Piriručniku za programiranje PC-a ili u pomoćnim informacijama o vašem PBX-u na Mreži.

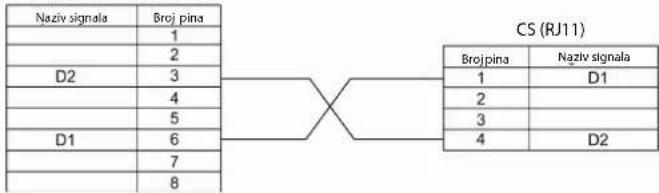

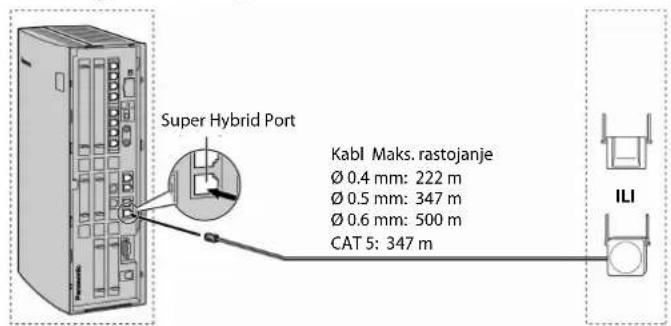

Povezivanje KX-TDA0155/KX-TDA0141 modela na KX-TDA30
Super Hybrid Port ili
DLC4/DLC8 kartica (RJ45)
ILI
Super Hybrid Port ili DLC4/DLC8 kartica (RJ11)
| Naziv signala | Broj pina | Brojpina | Naziv signala | |
| D1 | 1 | 1 | D1 | |
| 2 | 2 | |||
| 3 | 3 | |||
| D2 | 4 | 4 | D2 |
CS (RJ11)
Oprema koju nabavlja korisnik: RJ11 priključak
Napomena
Detaljne informacije o Super Hybrid Ports ili DLC4/DLC8 kartici potražite u uputstvu za instalaciju PBX-a.
Oprema koju nabavlja korisnik: RJ11 priključak
Napomena
Detaljne informacije o CSIF kartici potražite u uputstvu za instalaciju PBX-a.
Oprema koju nabavlja korisnik: RJ45 priključak
Napomena
- Pinovi broj 4 i 5 (Master) ćelijske stanice moraju da budu povezani na par pinova na DHLC/DLC kartici. Nakon toga, upotrebite 4 uzastopna para pinova na DHLC/DLC kartici, počevši od pinova koji odgovaraju Master lokaciji, kao u prethodnom primeru.
- Kada povezujete više KX-TDA0158 ćelijskih stanica na DHLC/DLC karticu, uverite se da su pinovi broj 4 i 5 (Master) susednih ćelijskih stanica udaljeni najmanje 3 para pinova na kartici.
- Detaljne informacije o DHLC/DLC kartici potražite u uputstvu za instalaciju PBX-a.
- Veze ćelijske stanice morate da sprovedete na istoj DHLC/DLC kartici.
- Kada napravite pogrešnu vezu, ne možemo da garantujemo za zadovoljavajuće performanse ćelijske stanice. Proverite vezu ćelijske stanice i PBX-a uz pomoć Maintenance Console programa. Informacije o pregledu informacija ćelijske stanice uz pomoć Maintenance Console programa, potražite u „Utility—CS Information“ odeljku u Priručniku za programiranje PC-a ili u pomoćnim informacijama o vašem PBX-u na Mreži.
Oprema koju nabavlja korisnik: RJ11 priključak
Napomena
Detaljne informacije o DHLC/DLC kartici potražite u uputstvu za instalaciju PBX-a.

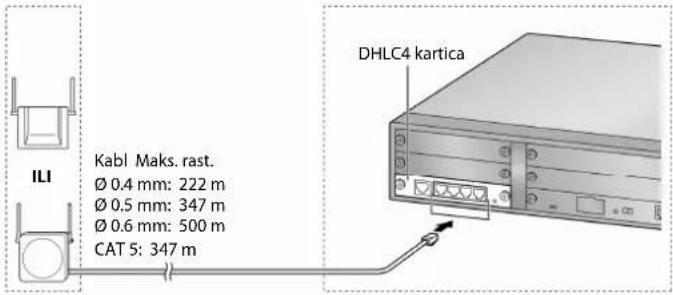

Primeri za povezivanje KX-NCP500/KX-NCP1000 modela
Oprema koju nabavlja korisnik: RJ45 priključak
Napomena
- Pinovi broj 4 i 5 (Master) ćelijske stanice moraju da budu povezani na par pinova na DHLC/DLC kartici. Nakon toga, upotrebite 4 uzastopna para pinova na DHLC/DLC kartici, počevši od pinova koji odgovaraju Master lokaciji, kao u prethodnom primeru.
- Kada povezujete više KX-TDA0158 ćelijskih stanica na DHLC/DLC karticu, uverite se da su pinovi broj 4 i 5 (Master) susednih ćelijskih stanica udaljeni najmanje 3 para pinova na kartici.
- Detaljne informacije o DHLC/DLC kartici potražite u uputstvu za instalaciju PBX-a.
- Veze ćelijske stanice morate da sprovedete na istoj DHLC/DLC kartici.
- Kada napravite pogrešnu vezu, ne možemo da garantujemo za zadovoljavajuće performanse ćelijske stanice.
Proverite vezu ćelijske stanice i PBX-a uz pomoć Maintenance Console programa. Informacije o pregledu informacija ćelijske stanice uz pomoć Maintenance Console programa, potražite u „Utility—CS Information“ odeljku u Piručniku za programiranje PC-a ili u pomoćnim informacijama o vašem PBX-u na Mreži.

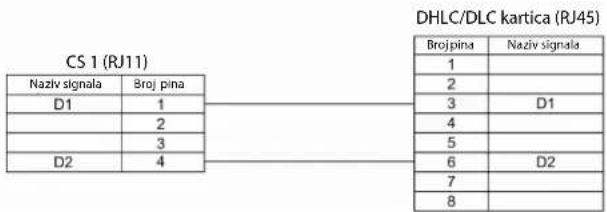

Povezivanje KX-TDA0155/KX-TDA0141 modela na KX-NCP500/KX-NCP1000
Napomena
Ilustracija PBX-a zasnovana je na modelu KX-NCP500.
Priložena oprema i oprema koju nabavlja korisnik za ćelijsku stanicu Oprema (priložena): Šrafovi x2, podloške x2
Oprema koju nabavlja korisnik: RJ11 priključak
Napomena
Detaljne informacije o DHLC/DLC kartici potražite u uputstvu za instalaciju PBX-a.
Povezivanje ćelijske stanice
Ako morate da otvorite feritno jezgro, upotrebite odvijač sa ravnom glavom da otvorite bravice na kućištu feritnog jezgra.
Registracija prenosne stanice
Prenosna stanica mora da bude registrovana na PS pre nego što budete u prilici da je koristite. Morate da sprovedete programiranje prenosne stanice i PBX-a. Garniturni telefon (Proprietary Telephone - PT) sa višelinijskim ekranom (npr., KX-T7636 sa 6-linijskim ekranom) vam je potreban da sprovedete programiranje PBX sistema.
Napomena
Detaljne informacije o programiranju sistema uz pomoć garniturnog telefona potražite u odeljku "Programiranje garniturnog telefona" u vodiču kroz funkcije (Feature Guide) i "Programiranje garniturnog telefona" u priručniku za programiranje PBX-a.
Ulazak u režim za programiranje sistema
Garniturni telefon (administratorski nivo)
- Pritisnite [PROGRAM/PAUSE] taster.
- Pritisnite [*] i pritisnite [#] taster.
- Numeričkim tasterima unesite (4-cifrenu) sistemsku lozinku za administratora (za programiranje garniturnog telefona) (<1234>).
- Unesite trocifren kod.
