KORISNIČKI PRIRUČNIK KX-NCP0158 PANASONIC

- se ispravljač napona, kabl za napajanje ili priključak za napajanje oštete ili zapale.

a. Povezivanje ispravljača napona

UPOZORENJE

Oprema koju nabavlja korisnik:

• Baterija: jedna VRLA (Valve Regulated Lead Acid) baterija od 12 V DC
  • Kabl za bateriju: PSJS02P57

UPOZORENJE

• Vodite računa o tome da ne dovedete baterije ili kablove u kratak spoj.
• Postoji opasnost od eksplozije u slučaju pogrešne zamene baterija. Zamenite bateriju isključivo istom ili ekvivalentnom baterijom, preporučenom od strane proizvođača. Oslobodite se iskorišćenih baterija u skladu sa instrukcijama proizvođača.

PAŽNJA

• Koristite samo navedenu bateriju i kabl baterije (PSJS02P57) za CS.
• Uverite se da je kabl baterije pravilno povezan na bateriju i CS.
  • Vodite računa o polaritetima.

Primedba

Vodite računa o tome da postupite u skladu sa lokalnim propisima (npr., zakoni, preporuke).

Napomena

• Kabl baterije ne sme da bude izložen direktnom sunčevom svetlu. Udaljite kabl baterije i bateriju od grejnih tela i vatre. Postavite bateriju na provetravano mesto.
• Više informacija o bateriji potražite u priručniku za upotrebu baterije.

Trajanje napajanja

Uslovi baterije: 12 V DC, 2.5 do 28 Ah

Primer:

Da predete na određeni kanal

0 do 9

taster duže od 5 sekundi.

Da predete na druge slotove

Da predete na određeni kanal

0 do 9

taster duže od 5 sekundi.

6 Nakon snimanja lokacije

Nakon što dobijete tačne rezultate merenjem, izadite iz režima za testiranje radio signala pre povezivanja ćelijske stanice na PBX.

1. Pritisnite i držite POWER taster na prenosnoj stanici sve dok se prenosna stanica ne isključi.
2. Isključite ćelijsku stanicu sa ispravljača napona, baterije, PoE čvorišta ili adaptera da biste prekinuli napajanje.

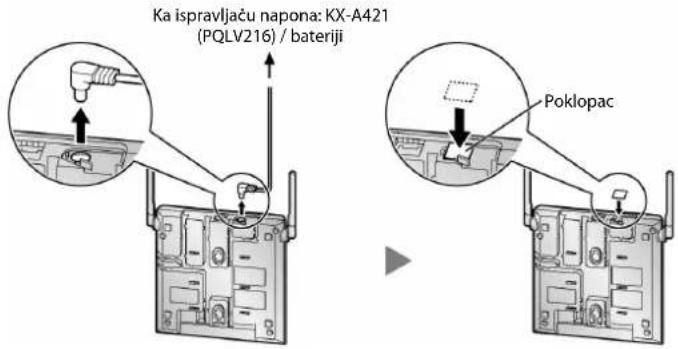

a. Isključivanje ispravljača napona ili baterije

Primedba

Postavite poklopac na DC priključak nakon isključivanja ćelijske stanice sa ispravljača napona ili baterije.

Ka ispravljaču napona: KX-A421 (PQLV216) / bateriji Poklopac

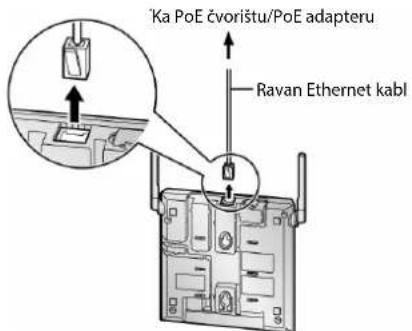

b. Isključivanje PoE čvorišta ili adaptera

Ka PoE čvorištu/PoE adapteru Ravan Ethernet kabl

1. Pomerite sve DIP prekidače na ćelijskoj stanici iz ON u OFF poziciju.


OFF ON 1 ■ 2 ■ 3 ■ 4 ■ 5 ■ 6 ■ 7 ■ 8 ■

7 Registracija IP-CS uređaja

Povezivanje ispravljača napona na IP-CS

IP ćelijske stanice su u skladu sa IEEE 802.3af Power-over-Ethernet (PoE) standardom. Ako je PoE funkcija dostupna na vašoj mreži, ove IP ćelijske stanice mogu da primaju potrebnu struju sa mreže preko mrežnog kabla. U ovom slučaju, ispravljač napona nije potreban za IP ćelijske stanice. Međutim, ako PoE napajanje nije dostupno, morate da povežete ispravljač napona na IP-CS.

UPOZORENJE

Kada instalirate ili testirate proizvod sa spoljašnjim ispravljačem napona, ispravljač napona treba da bude povezan na zidnu ili podnu električnu utičnicu. Nemojte da povezujete ispravljač napona na tavaničnu električnu utičnicu zato što težina adaptera može da izazove njegovo isključivanje iz utičnice.

Primedba

Kada povezujete IP-CS na ispravljač napona, uklonite prethodno poklopac sa DC priključka.

Poklopac

Napomena

Koristite samo opcionalni ispravljač napona KX-A421 (PQLV216) za IP-CS.

Ispravljač napona

Ako je prikazana poruka "Rejected" ili "Time out"
