KORISNIČKI PRIRUČNIK SC-PT75 PANASONIC

Molimo da zadržite ovaj priručnik za buduću uporabu.

Upućuje na karakteristike primjenjive na:

PT75

Samo model SC-PT75

: Sam

o model SC-PT70

Sustav SC-PT75 SC-PT70
Uređaj SA-PT75 SA-PT70
Prednji zvučnici SB-HF70 SB-HF70
Središnji zvučnik SB-HC70 SB-HC70
Surround zvučnici SB-HS70 SB-HS70
Subwoofer SB-HW 70 SB-HW 70

• Ove upute su primjenjive na modele SC-PT75 i SC-PT70 za korištenje u raznim regijama.
• Ukoliko nije drugačije naznačeno, ilustracije u ovim uputama se odnose na SC-PT75 uređaj za područja Srednjeg istoka, Saudijske Arabije i Kuvajta.
• U ovom priručniku se opisuje način rukovanja pomoću daljinskog upravljača, ali neki postupci se mogu izvoditi i pomoću tipaka na uređaju ako imaju jednak ili sličan naziv.

Dodatni pribor

Molimo provjerite jeste li u isporuci dobili sljedeći pribor.

□ 1 Daljinski upravljač (N2QAYB000456)
□ 2 baterije za daljinski upravljač
□ 1 unutarnja FM antena
□ 1 Video kabel
□ 5 Kabela za zvučnike
□ 1 Mrežni kabel
□ 1 list naljepnica za kabele zvučnika

OPREZ!

OVAJ UREĐAJ KORISTI LASER.

UPORABA KONTROLA ILI PODEŠAVANJA TE NAČINI RUKOVANJA KAKVI NISU OPISANI U OVOM PRIRUČNIKU MOGU REZULTIRATI IZLAGANJEM OPASNOM ZRAČENJU.

NEMOJTE OTVARATI POKROVE I NEMOJTE SAMI POPRAVLJATI UREĐAJ.

SERVISIRANJE POVJERITE STRUČNOM OSOBLJU.

UPOZORENJE:

RADI IZBJEGAVANJA OPASNOSTI OD NASTANKA POŽARA, STRUJNOG UDARA ILI OŠTEĆENJA PROIZVODA,

• UREĐAJ NEMOJTE IZLAGATI KIŠI, VLAZI, KAPANJU ILI PRSKANJU, NITI NA NJEGA STAVLJATI PREDMETE NAPUNJENE TEKUĆINAMA, POPUT VAZA.
• KORISTITE SAMO PREPORUČENI DODATNI PRIBOR.
• NEMOJTE SKIDATI POKROV (ILI STRAŽNJU PLOHU) JER UREĐAJ NE SADRŽI DIJELOVE KOJE KORISNIK MOŽE SÂM POPRAVITI. SERVISIRANJE POVJERITE STRUČNOM OSOBLJU.

OVAJ UREĐAJ JE NAMIJENJEN UPORABI U UMJERENIM KLIMATSKIM UVJETIMA.

OPREZ!

• NEMOJTE INSTALIRATI ILI POSTAVITI OVAJ UREĐAJ U ORMAR, UGRAĐENI ORMARIĆ ILI U DRUGI OGRANIĆEN PROSTOR. UREĐAJ SE MORA DRŽATI NA MJESTU GDJE JE DOBRO PROZRAČIVANJE. KAKO BISTE SPRIJEČILI OPASNOST OD ELEKTRIČNOG UDARA ILI POŽARA USLIJED PREGRIJAVANJA, PAZITE DA SE VENTILACIJSKI OTVORI NE ZAPRIJEČE ZAVJESAMA ILI SLIČNIM MATERIJALOM.
• NEMOJTE ZAKLANJATI OTVÖRE ZA PROVJETRAVANJE UREĐAJA NOVINAMA, STOLNJACIMA, ZAVJESAMA I SLIČNIM PREDMETIMA.
• NE POSTAVLJAJTE IZVORE OTVORENOG PLAMENA, KAO ŠTO SU UPALJENE SVIJEĆE, NA UREĐAJ.
• ODLOŽITE BATERIJE NA EKOLOŠKI PRIHVATLJIV NAČIN.

Ovaj uređaj može imati smetnje od mobilnih telefona tijekom uporabe. Ako su takve smetnje primjetne, povećajte udaljenost između uređaja i mobilnog telefona.

Mrežna utičnica mora biti blizu uređaja i lako dostupna. Utikač mrežnog kabela mora biti lako dostupan. Za potpuno isključenje uređaja, izvucite mrežni kabel iz zidne utičnice.

Napomena
Zaokruženi brojevi u uputama za uporabu (primjerice "pritisnite [+]9.) odgovaraju gore zaokruženim brojevima.

Opis kontrola na daljinskom upravljaču

Daljinski upravljač

① Uključenje/isključenje uređaja (→ 8)

② Odabir reprodukcije (⇒ 11)

③ Odabir kanala, rednog broja naslova itd. / Unos brojeva (⇒ 8, 11)

④ Podešavanje ponavljanja reprodukcije (→ 11)

⑫ Uključenje/isključenje funkcije Whisper-mode Surround (⇒ 10)

⑬ Rukovanje TV prijemnikom

Usmjerite daljinski upravljač prema Panasonic TV prijemniku i pritisnite tipku.

Uključenje/isključenje TV prijemnika

[AV]: Mijenja video ulaz TV prijemnika

[+, -]: Podešavanje glasnoće TV prijemnika

Dok je na zaslonu uređaja prikazano vrijeme, višekratno pritisnite [— SLEEP].

- Da biste potvrdili preostalo vrijeme, ponovno pritisnite i zadržite tipku.

Izbjegavanje interferencije s ostalom Panasonic opremom

Ostala Panasonic audio i video oprema može se aktivirati kada koristite daljinski upravljač ovog uređaja. Ovim uređajem možete upravljati tako da na daljinskom upravljaču podesite drugi način upravljanja, odnosno "REMOTE 2".

Uređaj i daljinski upravljač moraju biti podešeni na isti način rada.

1 Pritisnite [EXT-IN] ^16 za odabir „AUX“ (PT70: „AUX/TV“).

2 Pritisnite i zadržite [▶] 9 na uređaju i tipku [2] na daljinskom upravljaču dok se na zaslonu uređaja ne pojavi poruka "REMOTE 2".

3 Pritisnite i zadržite [OK]⑨ i tipku [2] na daljinskom upravljaču najmanje 2 sekunde.

Za vraćanje načina rada na "REMOTE 1", ponovite oba gornja koraka tako da zamijenite [2] s [1].

Uredaj

① Standby/on tipka (○/I)

Pritisnite za uključenje uređaja iz pripravnog stanja ili obrnuto. U pripravnom stanju uređaj još uvijek troši malu količinu energije.(→ 11)

② Otvaranje/zatvaranje uložnice diska (⇒ 11)

⑤ Spajanje vanjskog glazbenog uređaja (→ 15)

6 Podešavanje glasnoće ovog uređaja

korak 4 Priprema daljinskog upravljača 8

korak 5 JEDNOSTAVNO PODEŠAVANJE 8

Odabir izvora putem START izbornika 9

Odabir izvora putem daljinskog upravljača 9

Doživljaj zvučnih efekata iz svih zvučnika

Uživanje u efektima surround zvuka ....10

Korištenje navigacijskih izbornika ....12

Korištenje zaslonskih izbornika ....12

Ostale radnje

Korištenje VIERA Link „HDAVI Control™” funkcije ....14

Promjena postavki čitača 15

Podaci o DivX-u ....17

Mogućnost postavljanja zvučnika ....17

Ovaj uređaj sadrži tehnologiju zaštite autorskih prava koja je zaštićena U.S. patentima i ostalim pravima intelektualnog vlasništva. Korištenje ove tehnologije za zaštitu autorskog prava mora odobriti tvrtka Macrovision. Namijenjena je kućnoj primjeni i ostalom ograničenom korištenju, osim ako drukčije nije odredila tvrtka Macrovision. Zabranjen je obrnuti inženjering ili rastavljanje.

HDMI, logotip HDMI i High-Definition Multimedia Interface (Multimedijsko sučelje visoke razlučivosti) zaštitni su znaci ili registrirani zaštitni znaci tvrtke HDMI Licensing LLC.

HDAVI Control™ zaštitni je znak od tvrtke Panasonic Corporation.

Windows Media i logotip Windows zaštitni su znaci ili registrirani zaštitni znaci tvrtke Microsoft Corporation u Sjedinjenim Američkim Državama i/ili ostalim zemljama. Ovaj je proizvod zaštićen određenim pravima intelektualnog vlasništva tvrtke Microsoft Corporation i trećih strana. Korištenje ili distribucija takve tehnologije izvan ovog proizvoda zabranjuje se osim u slučaju dobivanja licencije od strane tvrtke Microsoft ili ovlaštene podružnice tvrtke Microsoft i trećih strana.

Ovaj je proizvod licenciran preko licence MPEG-4 Visual Patent Portfolio License za osobnu i nekomercijalnu korisničku upotrebu za (i) kodiranje videozapisa u skladu s vizualnim standardom MPEG-4 ("MPEG-4 Video") i/ili dekodiranje MPEG-4 Video sadržaja koji je kodiran od strane korisnika u svrhu osobne i nekomercijalne upotrebe i/ili dobiven od strane davatelja videozapisa kojeg je tvrtka MPEG LA licencirala za pružanje MPEG-4 Video sadržaja. Licencija se ne izdaje niti podrazumijeva za druge oblike uporabe. Dodatne informacije, uključujući one koje se odnose na promotivnu, unutarnju i komercijalnu upotrebu i licenciranje možete dobiti od tvrtke MPEG LA, LLC. Posjetite stranicu http://www.mpegla.com.

Reproducira DivX® Video DivX® je registrirani zaštitni znak tvrtke DivX, Inc. i koristi se pod licencom.

Način postavljanja zvučnika može utjecati na bas i zvučno polje. Obratite pažnju na sljedeće točke:

• Postavite zvučnike na ravnu, sigurnu podlogu.
• Postavljanje zvučnika preblizu podovima, zidovima i kutovima može
  rezultirati pretjeranim basom. Pokrijte zidove i prozore gustim zavjesama.
• Za moguće zidne nosače, pogledajte stranicu 17.

Napomena

Držite zvučnike barem 10 mm udaljenima od sustava radi ispravne ventilacije. Primjer postavljanja (preporučeno: 5.1 kanalno postavljanje)

Stavite prednje, središnji i surround zvučnike na otprilike jednaku udaljenost od mjesta sjedenja. Kutovi u ovom dijagramu su približne vrijednosti.

^*1 Ostavite najmanje 5 cm prostora na svim stranama uredaja radi primjerene ventilacije.
^2 Postavite ga na okvir ili policu. Ako se zvučnik direktno postavi na TV prijemnik, vibracije koje proizvodi zvučnik mogu izobličiti sliku.
^3 Postavite ga lijevo ili desno od TV prijemnika, na pod ili čvrstu policu, da ne bi došlo do vibracija. Ostavite optrilike 30 cm prostora od TV prijemnika. Ovisno o izgledu prostorije, možete koristiti samo prednje zvučnike i subwoofer radi uštede prostora (2.1 kanalno postavljanje).

Središnji zvučnik*² Uredaj* Prednji zvučnik (Ilijevi) 60° Prednji zvučnik (desni) Subwoofer* 120° Surround zvučnik (Ilijevi) Surround zvučnik (desni)

Napomene o korištenju zvučnika

• Koristite samo isporučene zvučnike.
  Uporaba drugih zvučnika može oštetiti uređaj i negativno utjecati na zvuk.
• Dugotrajno slušanje preglasnog zvuka može oštetiti zvučnike i skratiti njihov vijek trajanja.
• Smanjite glasnoću u sljedećim slučajevima kako biste izbjegli oštećenja:

Središnji zvučnik je dizajniran za korištenje u blizini TV prijemnika, ali to može štetno djelovati kod nekih TV prijemnika, odnosno u nekim kombinacijama postavljanja.

• Ovaj uređaj i isporučeni zvučnici se moraju koristiti kako je ovdje naznačeno. U slučaju nepridržavanja može doći do oštećenja pojačala i/ili zvučnika i to može rezultirati rizikom od požara. Obratite se kvalificiranom servisnom osoblju ako je došlo do oštećenja, ili ako se pojave iznenadne promjene u radu uređaja.
• Nemojte pokušavati postavljati ove zvučnike na zid na načine koji nisu opisani u ovom priručniku.

Oprez

Ne dodirujte prednji mrežasti dio zvučnika. Zvučnike držite za stranice.

korak 2 | Spajanje

Kod povezivanja kabela preporuča se korištenje naljepnica za kabele.

Zvučnici (stražnji)

Korištenje unutarnje antene

Ljepljiva vrpca FM unutarnja antenna (isporučena) Spojite ovaj kraj antene gdje je najbolji prijem. FM ANT (7502) Uredaj (stražnja strana)

Korištenje vanjske antene

Ako je radijski prijem loš, koristite vanjsku antenu.

Povezivanje zvuka i video

TV prijemnik (nije dio isporuke)

AUX VIDEO OUT

Uređaj (stražnja strana)

Ostali načini povezivanja videa

HDMI AV OUT

Ovaj način povezivanja daje najbolju kvalitetu slike.

Spojite HDMI kabel (nije isporučen) s HDMI AV OUT priključnice na ovom uređaju na HDMI AV IN priključnicu na TV prijemniku.

• Postavite „VIDEO PRIORITY” na ON (⇒ 17, HDMI izbornik).
• Postavite „VIDEO FORMAT“ u Izborniku 4 (HDMI) (⇒ 14).

Funkcija VIERA Link "HDAVI Control"

Ako je vaš Panasonic TV prijemnik kompatibilan s funkcijom VIERA Link, možete upravljati vašim TV prijemnikom sinkronizirano rukujući kućnim kinom ili obrnuto (⇒ 14, Korištenje funkcije VIERA Link "HDAVI Contrôf").

- Napravite dodatni audio spoj (⇒ gore) kada koristite funkciju VIERA Link "HDAVI Control".

Napomena

Ova vrsta povezivanja pruža jasniju sliku u odnosu na VIDEO OUT priključak.

Spojite komponentni video kabel (nije isporučen) s COMPONENT VIDEO OUT priključnice na ovom uređaju na COMPONENT VIDEO IN priključnicu na TV prijemniku.

Pomoću odvijača pomaknite preklopku napona na odgovarajući položaj ovisno o području u kojem koristite uređaj.

Uređaj (stražnja strana)

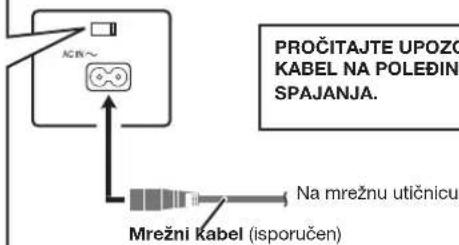

PROČITAJTE UPOZK KABEL NA POLEDIN SPAJANJA. Na mrežnu utičnicu Mrežni kabel (isporučen)

Ušteda energije

Glavna jedinica troši malu količinu energije, čak i kada je u stanju čekanja (otprilike 0, 48 W). Ako uređaj nećete koristiti duže vrijeme, izvucite mrežni kabel iz utičnice kako biste uštedjeli energiju. Nakon ponovnog spajanja morat ćete ponovo podesiti neke memorirane postavke.

• Ne spajajte sliku preko vide orekordera.
  Zbog zaštite od kopiranja, slika možda neće biti pravilno prikazana.
• Potreban je samo jedan video spoj. Izaberite jedan od načina spajanja video, ovisno o vašem TV prijemniku.

Ostala audio povezivanja PT75

OPTICAL IN

Ovaj način povezivanja se preporuča za dobivanje najboljeg i pravog surround zvuka.

Spojite optički kabel (nije isporučen) s OPTICAL IN priključnice na ovom uređaju na OPTICAL OUT priključnicu na TV prijemniku.

Ovaj uređaj može dekodirati surround signale koji su primljeni iz TV, kabelskog ili satelitskog prijemnika. Pogledajte upute za upotrebu za TV, kabelskog ili satelitskog prijemnika za postavke potrebne za emitiranje zvuka iz njihovog digitalnog audio izlaza prema vašem kućnom kinu. Putem ovog povezivanja mogu se reproducirati samo Dolby Digital i PCM signali.

- Nakon povezivanja, odaberite postavke koje odgovaraju vrsti zvuka iz vaše digitalne opreme ( 9).

Napomena

Ako dobivate zvuk iz različitih izvora (poput uređaja za reproduciranje Blu-ray diskova, DVD snimača, videorekordera itd.), povežite ih na raspoložive ulaze na TV prijemniku, a izlaz iz TV prijemnika tada je potrebno povezati na AUX ili OPTICAL IN priključnicu na ovom uređaju

(PT70: AUX/TV priključnica).

korak 4 | Priprema daljinskog upravljača

Baterije

② Umetnite tako da polovi (+ i –) odgovaraju onima u daljinskom upravljaču.

upravljacd. R6/LR6, AA ① Pri

③ Vratite poklopac na mjesto.

OPREZ

U slučaju nepravilne zamjene baterija postoji opasnost od nastanka eksplozije. Baterije zamijenite isključivo istim ili ekvivalentnim tipom baterije koju preporuča proizvođač. Iskorištene baterije zbrinite u skladu s uputama proizvođača.

• Koristite alkalne ili manganske baterije.
• Nemojte bateriju zagrijavati ili izlagati plamenu.
• Ne ostavljajte baterije dulje vrijeme u zatvorenom vozilu koje se nalazi izloženo sunčevim zrakama.

Nemojte:

• miješati stare i nove baterije.
• istodobno koristiti različite tipove baterija.
  • rastavljati ili napraviti kratki spoj.
• pokušavati ponovo puniti alkalne ili manganske baterije.
• koristiti oguljene baterije.

Krivo rukovanje baterijama može prouzročiti curenje elektrolita koji mogu ozbiljno oštetiti daljinski upravljač.

Izvadite baterije ako ne namjeravate upotrebljavati daljinski upravljač duže vrijeme. Spremite baterije na hladno i tamno mjesto.

Uporaba

Uključite vaš TV prijemnik i odaberite odgovarajući video ulaz (pr. VIDEO 1, AV 1, HDMI, itd.) kako biste povezali uređaj.

• Da biste promijenili ulaz video signala na vašem TV prijemniku, pročitajte upute za njegovu uporabu.
• Pomoću ovog daljinskog upravljača mogu se izvršiti neke osnovne operacije na TV prijemniku ( 4).

1 Pritisnite [⊕]① da biste uključili uređaj.

- Kada se pojavi zaslon za jednostavno podešavanje, preskočite korake od 2 do 6.

2 Pritisnite [DVD] ^16 za odabir „DVD/CD“.
3 Pritisnite [SETUP] ^⑪ za prikaz izbornika za podešavanje.

4 Pritisnite [▲, ▼]⑨ za odabir „OTHERS“ i pritisnite [OK]⑨.
5 Pritisnite [▲, ▼]⑨ za odabir „EASY SETUP“ i pritisnite [OK]⑨.

6 Pritisnite [OK]⑨ za odabir "SET".

7 Pritisnite [▲, ▼]⑨ za odabir "Yes" i pritisnite [OK]⑨.

8 Slijedite upute za zaslonu i izvršite podešavanje putem tipki [▲, ▼ ◀, ▶]⑨ i [OK]⑨.

LOWEST (najniže) (tvorničke postavke):

Da bi započeli automatsko pohranjivanje od najniže frekvencije.

CURRENT (trenutna):

Za početak automatskog pohranjivanja od trenutačne frekvencije.

Za promjenu frekvencije, pogledajte „Ručno ugađanje“ (⇒ 9).

Pritisnite i zadržite [OK] ^9
Otpustite tipku kad se prikaže "FM AUTO".
Tuner počinje pohranjivati sve postaje koje može primiti u kanale,
uzlaznim redoslijedom.

9 Pritisnite [OK] ^⑨ za dovršetak.

Odaberite priključak za ulaz zvuka s TV-a.

Za AUX povezivanje ( 7): odaberite „AUX“.

Za OPTICAL IN povezivanje (⇒ 7): odaberite „DIGITAL IN“.

To će biti postavka zvuka iz TV prijemnika za funkciju VIERA Link

"HDAVI Control". (⇒ 14)

Napomena

• Ako je uređaj spojen na TV kompatibilan s funkcijom „HDAVI Control 3 ili dalje” putem HDMI kabela, jezik izbornika i podaci o formatu TV-a bit će preneseni VIERA Linkom.
• Ako je ovaj uređaj spojen na TV prijemnik kompatibilan s funkcijom "HDAVI Control 2" preko HDMI kabela, jezik izbornika će se dobiti preko VIERA Linka.

• Postavke u Easy setup zaslonu isto se tako mogu promijeniti u postavkama uređaja za reproduciranje [npr. jezik, format slike TV prijemnika, PT75 zvuk TV-a (⇒ 15)].

• „SET OK" se prikazuje kad su postaje podešene i radio se postavlja na posljednju pohranjenu postaju.

• "ERROR" se prikazuje kada je automatsko pohranjivanje neuspješno. Pohranite kanale ručno (⇒ 9).

Potvrđivanje pohranjenih kanala

1 Pritisnite [RADIO]⑨ i odaberite "FM".
2 Numeričkim tipkama odaberite traženi kanal pod kojim želite pohraniti postaju.

- Za odabir dvoznamenkastog broja. npr. 12: [≥10]③ → [1] → [2]

Druga je mogućnost da pritisnete [V, ∧]⑥.

FM postavka se također prikazuje na zaslonu TV prijemnika.

Pritisnite i zadržite [PLAY MODE]② za prikaz "MONO".

Za poništavanje ovog môda ponovno pritisnite i zadržite tipku dok se ne pojavi "AUTO ST".

- Ovaj način rada se isto tako poništava kada promijenite frekvenciju.

Ručno ugađanje

1 Pritisnite [RADIO] ^16 i odaberite "FM".

2 Pritisnite [◀◀, ▶▶]17 za odabir frekvencije.

- Za početak automatskog ugađanja, pritisnite i zadržite [◀◀, ▶▶] ⑰ dok ne započne listanje frekvencija. Ugađanje se zaustavlja kad se pronađe postaja.

Odabir izvora reprodukcije

Odabir izvora putem START izbornika

Putem izbornika START možete odabrati željeni izvor ili pristupiti reprodukciji/izbornicima.

1 Pritisnite [START] ^19 za prikaz izbornika START.

Željeni izvor možete odabrati iz izbornika.

PT75

DVD/CD ( 8), FM ( 8), AUX* ( desno), DIGITAL IN* ( desno), USB ( 15), MUSIC PORT ( 15)

* "(TV)" će se pojaviti pored "AUX" ili "DIGITAL IN", označavajući postavke zvuka na TV prijemniku za funkciju VIERA Link "HDAVI Control" (⇔ 14).

PT70

• DVD/CD (⇒ 8), FM (⇒ 8), AUX/TV (⇒ desno), MUSIC PORT (⇒ 15)

2 Dok oznaka frekvencije trepće na pokazivaču.

Pritisnite numeričke tipke za odabir kanala.

- Za odabir dvoznamenkastog broja npr. 12: [≥10]③ ⇒ [1] ⇒ [2]

Druga je mogućnost da pritisnete [V ∧]⑥ i zatim [OK]⑨.

Postaja koja je prethodno memorirana se briše te se na isti kanal memorira druga postaja.

Odabir izvora putem daljinskog upravljača

Pritisnite Za	odabir:
[DVD]^16	DVD/CD
[RADIO]^16	FM
[EXT-IN]^16	Svakim pritiskom tipke:PT75USB: USB (⇒ 15)AUX*: Za audio ulaz preko AUX priključnice.D-IN*: Za audio ulaz preko OPTICAL IN priključnice. (⇒ dolje)MUSIC P.: Za audio ulaz preko MUSIC PORT priključnice. (⇒ 15)* “(TV)” će se pojaviti pored “AUX” ili “D- IN”, označavajući postavke zvuka na TV prijemniku za funkciju VIERA Link “HDAVI Control” (⇒ 14).PT70AUX/TV: Za audio ulaz preko AUX/TV priključnice.MUSIC P.: Za audio ulaz preko MUSIC PORT priključnice. (⇒ 15)

Napomena

Potvrdite audio povezivanje na AUX ili OPTICAL IN priključnicu (PT70: AUX/TV priključnica) na ovom uređaju prilikom odabira odgovarajućeg izvora (⇒ 7). Smanjite glasnoću na TV prijemniku na minimum i nakon toga podesite glasnoću ovog uređaja.

Odaberite tako da odgovara vrsti zvuka iz OPTICAL IN priključnice na ovom uređaju.

2 Dok je prikazan odabrani način rada

Pritisnite [▲, ▼]⑨ za određivanje postavki.

MAIN/SAP môd (radi samo sa Dolby Dual Mono):

MAIN, SAP*, MAIN+SAP* (stereo audio)

„SAP“ = Secondary Audio Program (Dodatni audio program)

Dynamic Range Compression (Sažimanje dinamičkog raspona)

DRC ON: (Kompresija uključena): Podešava čistoću zvuka, čak i kod male glasnoće, kompresijom raspona najniže i najviše razine zvuka. Praktično za gledanje kasno u noć. (Radi samo s funkcijom Dolby Digital)

DRC OFF: (Kompresija isključena): Reproducira se potpuni dinamički raspon zvuka.

PCM FIX način rada

PCM ON: Odaberite kada primate samo PCM signale.

PCM OFF: Odaberite kada primate Dolby Digital i PCM signale.

(Kada primate pravi 5.1 kanalni surround zvuk, odaberite "PCM OFF".)

Napomena

- Ulazni zvuk iz OPTICAL IN priključnice ne reproducira se iz HDMI priključnice.

- Gore navedene podcrtane stavke tvorničke su postavke.

Doživljaj zvučnih efekata iz svih zvučnika

• Sljedeći zvučni efekti možda neće biti dostupni ili neće imati učinka s pojedinim izvorima.
• Može doći do smanjenje kvalitete zvuka kada se ovi zvučni efekti koriste s nekim izvorima. U tom slučaju, isključite zvučne efekte.

Možete uživati u zvuku iz prednjih zvučnika, kao i iz surround zvučnika, čak i kada reproducirate 2 kanalni zvuk ili zvuk koji nije surround.

MANUAL: (⇒ dolje)

Dok je prikazano „MANUAL“, pritisnite [◀, ▶]⑨ za odabir drugih surround načina.

Svaki put kada pritisnete [◀, ▶]⑨:

DOLBY PLII MOVIE

Prikladno za softver za obradu filma ili onima koji su snimljeni u Dolby Surroundu. (osim DivX)

DOLBY PLII MUSIC

Dodaje 5.1 efekte stereo izvorima. (osim DivX)

S.SRD

Možete uživati u zvuku iz svih zvučnika sa stereo izvorima. (Surround izlaz će biti mono.)

STEREO

Zvuk se reproducira samo kroz prednje zvučnike i subwoofer, neovisno o izvoru.

Preporučeni môdovi za uživanje u zvuku iz TV prijemnika ili u stereo izvorima iz svih zvučnika:

DOLBY PLII MOVIE • DOLBY PLII MUSIC • S.SRD

Možete uživati u surround efektima s bilo kojim audio izvorom. U slučaju DTS ili Dolby Digital signala, na pokazivaču se prikazuje odgovarajuća poruka "/DTS" ili "/DOLBY DIGITAL".

* Odabrani môd u opciji „Speakers position” (položaj zvučnika) (⇒ 8, Postavke za jednostavno podešavanje).

Odabir vrste zvuka

1 Pritisnite [SOUND] ^18 za odabir vrste zvuka. Svakim pritiskom tipke:

EQ: Ekvilizator

SUBW LVL: Razina subwoofera

C.FOCUS: Zvuk je usmjeren na središnji zvučnik [Samo kad je u "Speakers position" odabrano "5.1ch layout" (⇒ 8, Postavke za jednostavno podešavanje)].

2 Kada je prikazan odabrani môd pritisnite [◀, ▶]⑨ za podešavanje.

U nastavku potražite detalje postavki za svaki od zvučnih efekata.

Ekvilizator

Možete odabrati postavke kvalitete zvuka.

Svaki put kada pritisnete [◀, ▶]⑨:

HEAVY: Intenzivniji zvuk rock glazbe.

CLEAR: Daje čistoću visokim tonovima.

SOFT: Za laganu glazbu u pozadini.

FLAT: Poništenje (nije dodan niti jedan efekt).

Razina subwoofera

Možete prilagoditi količinu basa. Ovaj uređaj automatski odabire postavku koja najbolje odgovara, u skladu s vrstom izvora za reprodukciju.

Zvuk je usmjeren na središnji zvučnik

(Učinkovito kod reprodukcije audio zapisa koji sadrže središnji kanalni zvuk.)

Možete stvoriti efekt tako da se čini kao da zvuk iz središnjeg zvučnika dolazi iz samog TV prijemnika.

-6 dB do - 6 dB (Tvorničke postavke: 0 dB)
- Za izlaz iz ovog zaslona pritisnite [SETUP]⑪.

Podešavanje razine zvučnika tijekom reprodukcije

[Samo kad je u “Speakers position” odabrano “5.1ch layout” (⇒ 8, Postavke za jednostavno podešavanje) i reproducira se 5.1–kanalni zvuk].

1 Pritisnite i držite [-CH SELECT]⑪ (odabir kanala) kako biste odabrali zvučnik.

Dok je kanal zvučnika prikazan, pritisnite [-CH SELECT] ^11 .

L C R RS LS SW → →

• Subwoofer možete podešavati samo ako disk uključuje kanal za subwoofer.
  • „S“ se prikazuje na pokazivaču uređaja nakon što ste odabrali „S.SRND” (⇒ lijevo, Uživanje u efektima surround zvuka). U tom slučaju, možete podesite razine oba surround zvučnika u isto vrijeme putem tipki [▲, ▼]⑨.
  S: -6 dB do +6 dB

2 Pritisnite [▲]⑨ (povećanje) ili [▼]⑨ (smanjenje) za podešavanje razine zvučnika svakog zvučnika.

Za prikaz slike, uključite TV i promijenite video izlaz (npr. VIDEO 1, AV, HDMI, itd.) koji će odgovarati priključcima na ovom uređaju.

1 Pritisnite [∅/l]① ili [∅]① za uključenje uređaja.

2 Pritisnite [DVD] ^16 za odabir „DVD/CD“.

3 Pritisnite [OPEN/CLOSE] ② za otvaranje uložnice diska.

4 Umetnite disk.

- Umetnite dvostrane diskove tako da etiketa strane koju želite reproducirati gleda prema gore.

Oznaka okrenuta prema gore

5 Pritisnite [▶] ⑨ ili [▶ PLAY] ⑤ za početak reprodukcije. Pritisnite [+, - VOL] ⑥/14 za ugadanje glasnoće.

Napomena

• DISK SE NASTAVLJA OKRETATI DOK SU PRIKAZANI IZBORNICI. Za očuvanje motora uređaja i zaslona TV-a, pritisnite [■ STOP]⑤ kada završite s izbornicima.
• Ukupan broj naslova možda neće biti dobro prikazan na +R/+RW-u.
  • O DIVX VIDEO ZAPISU:

DivX ^® je digitalni video format kojeg je kreirala tvrtka DivX, Inc. Ovaj uređaj je službeni DivX certificirani uređaj za reprodukciju DivX video sadržaja.

Osnovne kontrole

One touch play funkcija za automatsko pokretanje reprodukcije (samo putem daljinskog upravljača): [▶ PLAY]⑤ (dok je u pripravnom stanju)

Uređaj se automatski uključuje i započinje s reprodukcijom diska u uložnici.

Zaustavljanje reprodukcije [■ STOP]⑤

Pozicija je spremljena dok je na zaslonu prikazano "RESUME STOP".

• Pritisnite [▶ PLAY]⑤ za nastavak.
• Ponovno pritisnite [■ STOP]⑤ za povratak položaja u početno stanje.

Pauziranje [II PAUSE]⑤

- Pritisnite [▶ PLAY] ⑤ za ponovnu reprodukciju.

Preskakanje [◀◀, ▶▶] SKIP]⑤

Pretraživanje [◀◀, ▶▶]⑤ (tijekom reprodukcije)
- Do 5 koraka.
- Pritisnite [▶ PLAY]⑤ za početak uobičajene reprodukcije.

Slow-motion (Usporena reprodukcija) [◀◀, ▶▶]⑤ (tijekom pauze)

• VCD Usporena reprodukcija: Samo prema naprijed.
- MPEG4 DivX DIVX Usporena reprodukcija: Nije dostupno.

Frame-by-frame (Kadar-po-kadar): [◀II], [III▶]⑨ (tijekom pauze) DVD-VR DVD-V VCD

• DVD-VR VCD samo u smjeru prema naprijed.

Odabir stavke na zaslonu. [▲, ▼, ◀, ►, OK]⑨

[▲, ▼, ◀, ►]⑨: Odabir
[OK] ^9 : Potvrda odabira

Unos brojeva: Numeričke tipke

DVD-VR DVD-V VCD CD

npr. da bi odabrali 12: [≥10]③⇒ [1] ⇒ [2]

VCD s kontrolom reprodukcije

Pritisnite [■ STOP]5 za otkazivanje PBC funkcije i zatim pritisnite numeričke tipke.

DVD-V Prikazuje glavni izbornik diska: [TOP MENU]⑧

DVD-V Prikazuje izbornik diska: [MENU]⑩

Povratak na prethodni zaslon. [RETURN] ^21

VCD (s kontrolom reprodukcije) Prikazuje izbornik diska: [RETURN]21

Pokazivač na uređaju: [FL DISPLAY] ^23

DVD-VR DVD-V WMA MP3 MPEG4 DivX

Prikaz vremena - Prikaz informacija (npr. DVD-VR Broj programa)

JPEG

SLIDE <Brojsadržaja

Ostali načini reprodukcije

Tijekom reprodukcije pritisnite [REPEAT] ^4 za odabir stavke koju želite ponoviti.

npr. DVD-V

TITLE←CHAP

OFF

Da biste poništili, odaberite "OFF" (isključeno).

Prikazane stavke se razlikuju ovisno o vrsti diska i načinu reprodukcije.

Programirana reprodukcija i reprodukcija slučajnim slijedom DVD-V VCD CD WMA MP3 MPEG4 DivX

Priprema

Dok je reprodukcija zaustavljena, pritisnite [PLAY MODE]② za odabir načina reprodukcije.

Naizmjenično se pojavljuju zasloni za programiranu reprodukciju i reprodukciju slučajnim slijedom.

Programirano – Slučajnim slijedom Izlaz iz zaslona za programiranu reprodukciju i reprodukciju slučajnim slijedom

- DVD-VR Odaberite "DATA" u "DVD-VR/DATA" (⇒ 17, izbornik OTHERS) za reprodukciju WMA, MP3, JPEG, MPEG4 ili DivX sadržaja.

- Ako se pojavi zaslon "PLAYBACK MENU", odaberite "AUDIO/PICTURE" ili "VIDEO" (⇒ 12, Korištenje izbornika za reprodukciju (PLAYBACK MENU)), te tada nastavite kako je gore opisano.

- Za diskove koji sadrže i WMA/MP3 i JPEG sadržaje, odaberite ili muzičke ili slikovne sadržaje.

WMA/MP3: Odaberite "MUSIC PROGRAM" ili "MUSIC RANDOM". JPEG: Odaberite "PICTURE PROGRAM" ili "PICTURE RANDOM".

- DVD-V Neke stavke nećete moći reproducirati, čak i ako ste ih programirali.

Programirana reprodukcija (do 30 stavki)

1 Pritisnite [▲, ▼]⑨ za odabir stavke i pritisnite [OK]⑨. npr. DVD-V

• Ponovite ovaj korak da biste programirali sljedeće stavke.
• Za povratak u prethodni izbornik, pritisnite [RETURN].

2 Pritisnite [▶ PLAY]⑨ za početak reprodukcije.

Za odabir svih stavaka

Pritisnite [▲, ▼]⁹ za odabir „ALL“ i pritisnite [OK]⁹.

Za brisanje odabranog programa

1 Pritisnite [▶]⑨ i zatim pritisnite [▲, ▼]⑨ za odabir programa.
2 Pritisnite [CANCEL]② (poništi).

Za brisanje cijelog programa

Pritisnite [▶]⑨ nekoliko puta za odabir „CLEAR ALL” i zatim pritisnite [OK]⑨.

Cijeli se program briše i kad se otvori uložnica diska, isključi uređaj ili se odabere drugi izvor.

Reprodukcija slučajnim slijedom (random play)

Korištenje navigacijskih izbornika

Reprodukcija diskova s podacima

WMA MP3 MPEG4 DivX

DVD-VR Odaberite "DATA" u "DVD-VR/DATA" (⇒ 17, izbornik OTHERS) za reprodukciju WMA, MP3, JPEG, MPEG4 ili DivX sadržaja.

Korištenje izbornika za reprodukciju (PLAYBACK MENU)

Zaslon "PLAYBACK MENU" se pojavljuje kada disk uz video zapis (MPEG4/DivX) sadrži i neke druge formate (WMA/MP3/JPEG).

Pritisnite [▲, ▼]⑨ za odabir "AUDIO/PICTURE" ili „VIDEO“ i pritisnite [OK]⑨.

• Za početak reprodukcije pritisnite [▶ PLAY]⑤.
• Za odabir stavke koju želite reproducirati, pogledajte "Reprodukcija od odabrane stavke" (⇒ dolje).

Reprodukcija od odabrane stavke

Možete odabrati početak reprodukcije od vaše omiljene stavke dok je prikazan zaslon „DATA DISC”.

npr.

Grupa (mapa):

Sadržaj (Datoteka):

: WMA/MP3

: JPEG

: MPEG4/DivX

- Za prikaz/izlaz iz zaslona, pritisnite [MENU]⑩.

Pritisnite [▲, ▼]⁹ za odabir stavke i pritisnite [OK]⁹.
- Pritisnite [◀, ▶]⑨ za preskakanje stranicu po stranicu.
- Za povratak na prvu sljedeću razinu iznad trenutne mape, pritisnite [RETURN] ^21 .
- Maksimalno: 28 znakova za ime datoteke/mape.
Reprodukcija započinje od odabranog sadržaja.
■ JPEG Odabir slika u izborniku sa minijaturama

1 Dok je prikazana slika, pritisnite [TOP MENU] ^⑧ za prikaz izbornika sa minijaturama.

npr.

Broj grupe i

2 Pritisnite [▲, ▼, ◀, ►]⑨ za odabir slike i pritisnite [OK]⑨. Pritisnite [◀◀, ►▶ SKIP]⑤ za preskakanje stranicu po stranicu.

Da biste se premjestili na drugu grupu

1 Pritisnite [▲]⑨ za odabir imena grupe.
2 Pritisnite [◀, ▶ SKIP]⑤ za odabir grupe i pritisnite [OK]⑨.

Reprodukcija DVD-R/-RW (DVD-VR) diskova

DVD-VR

• Naslovi se pojavljuju samo ako su naslovi snimljeni na disk.
• Nije moguće uređivanje programa, lista izvođenja i naslova diskova.

Reprodukcija programa

1 Dok je reprodukcija zaustavljena pritisnite [DIRECT NAVIGATOR] npr.

- Za izlaz iz zaslona, pritisnite [DIRECT NAVIGATOR]⑧.

2 Pritisnite [▲, ▼]⑨ za odabir programa i pritisnite [OK]⑨. Pritisnite [◀, ▶]⑨ za preskakanje stranicu po stranicu.

Korištenje zaslonskih izbornika

1 Pritisnite [FUNCTIONS] ^20 za prikaz zaslonskih izbornika. Svakim pritiskom tipke:

Izbornik 1 (Disc/Play)

(disk/reprodukcija)

Izbornik 2 (Video)

Izbornik 3 (Audio)

Izbornik 4 (HDMI)

Izlaz

npr. Izbornik 1 (Disc/Play) DVD-V

Trenutna stavka

Nazivstavke

2 Pritisnite [▲, ▼, ◀, ►]⑨ za odabir stavke i pritisnite [OK]⑨.

npr. Izbornik 1 (Disc/Play) DVD-V

Trenutna postavka

3 Pritisnite [▲, ▼]⑨ za podešenje i pritisnite [OK]⑨.
4 Pritisnite [RETURN]⑨ za izlaz.

Prikazane stavke se razlikuju ovisno o vrsti diska.

Izbornik 1 (Disc/Play)

TRACK SEARCH (traženje zapisa), TITLE SEARCH (traženje naslova), CONTENT SEARCH (traženje sadržaja), CHAPTER SEARCH (traženje poglavlja), PG EARCH (Traženje programa), PL SEARCH (Traženje liste izvođenja)

JPEG Za okretanje slike (tijekom pauze)

Izbornik 2 (Video)

PICTURE MODE (način prikaza slike)

NORMAL

CINEMA1: Ublažuje sliku i naglašava detalje u tamnim kadrovima.

CINEMA2: Pooštrava sliku i naglašava detalje u tamnim kadrovima.

DYNAMIC: Naglašava kontrast za snažnu sliku.

ANIMATION: Pogodno za animacije.

ZOOM (zumiranje)

Za odabir veličine zuma

NORMAL, AUTO [DVD-VR] DVD-V VCD], x2, x4

- JPEG: tijekom pauze

TRANSFER MODE (način prijenosa)

Ako ste odabrali "480p"/"576p"/"720p"/"1080p" (progressive), "1080i" (interlaced) ["VIDEO FORMAT" u izborniku 4 (HDMI)] ili „PROGRESSIVE“ u „VIDEO OUT (I/P)" (⇒ 16, izbornik VIDEO), odaberite metodu konverzije za progresivni izlaz kako bi odgovarala vrsti materijala.

FILM: Odaberite ovu postavku ako su rubovi filmskog sadržaja nazubljeni ili grubi kada je odabrano "AUTO". Međutim, ako je video sadržaj izobličen kako je prikazano na desnoj slici, tada odaberite "AUTO".

Kod reprodukcije NTSC diskova

AUTO1: Automatski prepoznaje filmski i video sadržaj, te ga konvertira na odgovarajući način.

AUTO2: Kao dodatak funkciji "AUTO1", automatski prepoznaje filmske sadržaje s različitim brzinama slike te ih konvertira na odgovarajući način.

VIDEO: Odaberite ako je video sadržaj izobličen kada koristite "AUTO1" ili "AUTO2".

SOURCE SELECT (odabir izvora) DivX

Kada odaberete "AUTO", metoda konstrukcije DivX video sadržaja automatski se odreduje i reproducira. Ako je slika iskrivljena, odaberite „INTERLACE” ili „PROGRESSIVE” opciju ovisno o tome koja je konstruktivna metoda korištena kod snimanja sadržaja na disk. AUTO, INTERLACE, PROGRESSIVE

Izbornik 3 (Audio)

Funkcija DIALOGUE ENHANCER

Olakšava slušanje dijaloga u filmovima

DVD-V (Dolby Digital, DTS, 3–kanalni ili više, s dijalogom snimljenim u središnjem kanalu)

DivX (Dolby Digital, 3–kanalni ili više, s dijalogom snimljenim u središnjem kanalu)

OFF, ON (uključeno/isključeno)

Izbornik 4 (HDMI)

HDMI HDMI STATUS

Za prikaz informacija o HDMI-u.

npr.

HDMI — INFORMATION 1 CONNECTED STATE CONNECTED 2 AUDIO STREAM PCM 3 MAX CHANNEL 2ch 4 VIDEO FORMAT 720p 5 COLOR SPACE YCbCr 4:4:4

1 Status veze

Da bi izoštrili "720p", "1080i", i "1080p" kvaltetu slike. OFF, 1 (najslabije) do 3 (najjače)

(Nastavak na sljedećoj stranici)

VIDEO FORMAT

Za odabir prikladne boje slike na TV-u

YCbCr 4:2:2

YCbCr 4:4:4

RGB

- Ako gore navedene postavke nisu kompatibilne s vašim TV–om, neće biti prikazane.

Korištenje funkcije VIERA Link "HDAVI Control™"

Funkcija VIERA Link "HDAVI Control"

TV prijemnik s funkcijom "HDAVI Control 2 ili kasnijom verzijom" omogućuje sljedeće operacije: VIERA Link Control samo s daljinskim upravljačem TV prijemnika (za "HDAVI Control 2 ili kasnije verzije") (⇒ 15).

Priprema

• Potvrdite da je HDMI spajanje ostvareno (⇒ 7).
• Postavite „VIERA Link" na "ON" (uključeno) (⇒ 17, Izbornik HDMI).
• PT70 Provjerite da li je izvršeno audio povezivanje putem AUX/TV priključnice (⇒ 17). „AUX/TV“ će se koristiti kao postavke zvuka iz TV prijemnika za funkciju VIERA Link “HDAVI Control”.
• Da biste ispravno dovršili i aktivirali vezu, uključite VIERA Link "HDAVI Control" kompatibilnu opremu i odaberite odgovarajući HDMI ulaz na TV prijemniku.

PT75

Postavke zvuka TV uređaja za VIERA Link „HDAVI Control” funkciju

Kod svake promjene načina spajanja ili postavki, ponovno potvrdite gore prikazane stavke.

„AUX“ ili „D–IN“ radi ovisno o postavkama zvuka TV uređaja (⇒ gore, Postavke zvuka TV-a za VIERA Link „HDAVI Control” funkciju).

Funkcija Auto lip sync

(Dostupno samo kod korištenja VIERA Link „HDAVI Control” funkcije s TV-om kompatibilnim s„HDAVI Control 3 funkcijom ili dalje") PT75

Ova funkcija automatski omogućuje sinkronizirani izlaz zvuka i slike. (Ova funkcija radi samo kada je izvor "DVD/CD", "USB", "AUX" ili "D-IN".)

- Kada kao izvor koristite "DVD/CD" ili "USB", postavite "TIME DELAY" (vremenska odgoda) u izborniku VIDEO na "0ms/AUTO" (⇒ 16).

PT70

Ova funkcija automatski omogućuje sinkronizirani izlaz zvuka i slike. (Ova funkcija radi samo kada je izvor "DVD/CD" ili "AUX/TV".)

- Kada kao izvor koristite "DVD/CD", postavite "TIME DELAY" (vremenska odgoda) u izborniku VIDEO na "0ms/AUTO" (⇒ 16).

One touch play (automatska reprodukcija)

Jednim pritiskom na tipku možete uključiti ovaj uređaj i TV prijemnik, te započeti s reprodukcijom diskova. (Isključivo daljinski upravljač) Dok je uređaj u pripravnom stanju pritisnite [▶ PLAY]⑤ za početak reprodukcije diska. Zvučnici ovog uređaja će se automatski aktivirati (→ dolje).

Napomena

Reproducija možda neće biti odmah prikazana na TV-u. Ako propustite početni dio reprodukcije, pritisnite [◀◀]⑤ ili [◀◀]⑤ za povratak na mjesto gdje je reprodukcija započela.

Automatsko mijenjanje ulaznih signala

• PT75 Kada ulaz TV prijemnika promijenite na TV tuner, ovaj se uređaj automatski prebacuje na "AUX"* ili "D-IN"*.
• PT70 Kada ulaz TV prijemnika promijenite na TV tuner, ovaj se uređaj automatski prebacuje na "AUX/TV".
• Kad započnete s reprodukcijom diska, TV prijemnik će automatski prebaciti ulaz na ovaj uređaj.

Automatsko isključivanje (Power off link)

Kada je TV prijemnik isključen, ovaj uređaj se automatski prebacuje u pripravno stanje. Za nastavak reprodukcije zvuka čak i kada je TV isključen, odaberite „VIDEO“ ( 17, „POWER OFF LINK“ u HDMI izborniku).

Napomena

• Kada pritisnete [◎]① isključuje se samo ovaj uređaj. Ostali priključeni uređaji kompatibilni s funkcijom VIERA Link “HDAVI Control” ostaju uključeni.
• Ako je uređaj spojen na TV kompatibilan s „HDAVI Control 4” funkcijom i aktiviranom „Intelligent Auto Standby” opcijom na TV-u, ovaj uređaj će biti automatski prebačen na pripravno stanje u sljedećim uvjetima:

npr.

Detalje potražite u uputama za uporabu TV prijemnika.

Kontrola zvučnika

Koristeći se postavkama izbornika TV prijemnika, možete odabrati da li zvuk izlazi iz zvučnika ovog uređaja ili zvučnika na TV prijemniku. Detalje potražite u uputama za uporabu TV prijemnika.

Kućno kino

Zvučnici ovog uređaja su aktivni.
- Kada uključite ovaj uređaj, zvučnici ovog uređaja se automatski aktiviraju.
- PT75 Kada je ovaj uređaj u pripravnom stanju, promjena opcije izlaza zvuka iz zvučnika TV prijemnika na zvučnike ovog uređaja u izborniku TV prijemnika će automatski uključiti ovaj uređaj i odabrati "AUX"* ili "D-IN"* kao izvor.
- PT70 Kada je ovaj uređaj u pripravnom stanju, promjena opcije izlaza zvuka iz zvučnika TV prijemnika na zvučnike ovog uređaja u izborniku TV prijemnika će automatski uključiti ovaj uređaj i odabrati "AUX/TV" kao izvor.
- Zvučnici TV prijemnika se automatski isključuju.
- Možete kontrolirati postavke glasnoće putem tipke volume (glasnoća) ili mute (isključivanje zvuka) na daljinskom upravljaču TV prijemnika. (Razina glasnoće prikazana je na zaslonu ovog uređaja.)
- Da biste poništili funkciju muđe (isključivanje zvuka), možete isto tako iskoristiti daljinski upravljač ovog uređaja 4).
- Isključite li ovaj uređaj, zvučnici TV prijemnika će se automatski aktivirati.

TV

Zvučnici TV prijemnika su aktivni.
- Razina glasnoće ovog uređaja je postavljena na „0”.

• PT75 Ova funkcija jedino radi kada je na ovom uređaju kao izvor odabran "DVD/CD", "USB", "AUX"* ili "D-IN"*.
• P170 Ova funkcija jedino radi kada je na ovom uređaju kao izvor odabran "DVD/CD" ili "AUX/TV".

- Izlaz zvuka je 2–kanalni zvuk.

Kod prebacivanja između zvučnika ovog uređaja i zvučnika TV prijemnika, zaslon TV-a mogao bi biti prazan nekoliko sekundi.

VIERA Link Control funkcija samo s daljinskim upravljačem TV-a (za „HDAVI Control 2 funkciju ili dalje”)

Izbornike za reprodukciju ovog uređaja možete kontrolirati pomoću daljinskog upravljača TV prijemnika. Kod rukovanja s daljinskim upravljačem TV prijemnika, pogledajte donju sliku za funkcijske tipke.

1 Odaberite funkcijski izbornik ovog uređaja pomoću postavki izbornika TV prijemnika. (Detalje potražite u uputama za uporabu TV prijemnika.) Prikazat će se START izbornik.

npr. DVD-V

DVD/CD Home Cinema HD Playback Disc Reprodukcija/Pristup izborniku

- Izbornik START se također može prikazati pomoću tipki na daljinskom upravljaču TV prijemnika. (npr. [OPTION]). - Kada su kao izvor odabrani "DVD/CD" ili "USB" (PT75), ova opcija radi samo kada je reprodukcija zaustavljena.

2 Odaberite željenu stavku u izborniku START (→ 9). Kad se na zaslonu pojaví kontrolna ploča npr. [DVD-V] (kada je „Reprodukcija diska” izbrana u START izborniku)

Reprodukcijom možete upravljati pomoću prikazanih kontrola.

- Kontrolna ploča na zaslonu isto se tako može prikazati pomoću tipki na daljinskom upravljaču TV prijemnika. (npr. [OPTION]). - Ovo radi samo za vrijeme reproduciranja „DVD/CD” ili „USB” (PT75) sadržaja i načina rada nastavka.

Napomena

• Ovisno o izborniku, neke radnje pomoću tipki ne mogu biti ostvarene daljinskim upravljačem TV-a.
• Ne možete unositi brojeve tipkama označenim brojevima na daljinskom upravljaču TV-a ([0] do [9]). Koristite daljinski upravljač ovog uređaja za odabir liste izvođenja i dr.

Rukovanje drugim uređajima

Možete reproducirati s vanjskog uređaja preko vašeg kućnog kina.

Reprodukcija s USB uređaja PT75

Možete spojiti i reproducirati glazbu ili datoteke (→ 19, USB priključnica) iz USB uređaja.

Uređaji definirani kao USB "mass storage class": - USB uređaji koji podržavaju "bulk only" prijenos

Priprema

• Prije spajanja USB uređaja na sustav napravite sigurnosnu kopiju podataka.
• Ne savjetujemo uporabu produžnog USB kabela. Ovaj uredaj u tom slučaju možda neće moći prepoznati USB uredaj.

1 Spojite USB uredaj (nije isporučen) na USB priključnicu (←7).

2 Pritisnite [EXT-IN] ^16 i odaberite „USB“.

- Za povratak na prvu sljedeću razinu iznad trenutne mape, pritisnite [RETURN] ^10 .

Reprodukcija započinje od odabranog sadržaja.

- Za ostale funkcije upravljanja, one su slične onima opisanim u „Reprodukcija diskova” (⇒ 11 do 14).

Napomena

• Maksimalno: 255 mapa (bez korijenske (root) mape), 4000 datoteka, 28 znakova za naziv datoteke/mape.
• Odabrat će se samo jedna memorijska kartica kod spajanja USB čitača kartica s višestrukim ulazom. Obično je to prva uložena memorijska kartica.

Reproduciranje s priključka MUSIC PORT

Priključak MUSIC PORT omogućuje vam uživanje u glazbi s vanjskog glazbenog uređaja (npr. MP3) pomoću vašeg kućnog kina.

Priprema

• Kako biste izbjegli iskrivljen zvuk, pobrinite se da su funkcije ujednačavanja vanjskog uređaja isključene.
• Smanjite glasnoću ovog uređaja i vanjskog glazbenog uređaja.

1 Spojite vanjski glazbeni uređaj (nije isporučen) na MUSIC PORT ⑤ priključnicu.

Vrsta priključka: ∅3, 5 mm mala stereo utičnica

2 Pritisnite [EXT-IN] ^16 i odaberite „MUSIC P.“.

Prilagodite glasnoću na vanjskom glazbenom uredaju na razinu uobičajenom slušanja i zatim prilagodite glasnoću ovog uredaja.

Promjena postavki čitača

1 Pritisnite [SETUP] ^⑪ za prikaz izbornika za podešavanje.

Izbornik MAIN DISC VIDEO AUDIO DISPLAY HDMI OTHERS SET RETURN EXIT : SETUP

2 Pritisnite [▲, ▼]⑨ za odabir izbornika i pritisnite [OK]⑨.

Prikazuje trenutne postavke za ispod prikazane stavke.

Opcija Postavka

- Za povratak u prethodni izbornik, pritisnite [RETURN]②.

3 Pritisnite [▲, ▼]⑨ za odabir stavke i pritisnite [OK]⑨.

4 Pritisnite [▲, ▼] ^9 za podešenje i pritisnite [OK] ^9 .

5 Pritisnite [SETUP] ^⑪ za izlaz.

• Postavke ostaju nepromijenjene, čak i ako uredaj prebacite u pripravno stanje.
• Podcrtane stavke su tvorničke postavke u sljedećim izbornicima.

Izbornik DISC

AUDIO (audio)

Odaberite jezik audiozapisa.

• ENGLISH (engleski) • (Language options) (opcije jezika)
  • ORIGINAL (izvorni) ^2 • OTHER ---- (ostalo)

SUBTITLE (titlovi)

Odaberite jezik titlova.

• AUTO (automatski) ^4 • ENGLISH (engleski)
• (Language options) (opcije jezika) ^1 • OTHER ---- (ostalo) ^3

(Nastavak na sljedećoj stranici)

MENUS (izbornici)

Odaberite jezik za izbornike diska.

- ENGLISH (engleski) • (Language options) (opcije jezika) ^1 • OTHER - - - - (ostalo) ^2

^1 Opcije jezika

• FRENCH • SPANISH • GERMAN • RUSSIAN
(francuski) (španjolski) (njemački) (ruski)
• HUNGARIAN • CZECH • POLISH (mađarski) (češki) (poljski)

^1 Odabire se izvorni jezik s diska.

Prilikom odabira razine ograničenja gledanja, pojavit će se zaslon sa zaporkom.

Slijedite upute na zaslonu.

Slijedite upute na zaslonu.

PASSWORD (zaporka

Promijenite zaporku za postavku "RATINGS".
- SETTING (postavka)
Za promjenu dozvole gledanja, (Kada je odabran stupanj od 0 do 7)
- CHANGE (promjena): Slijedite upute na zaslonu.

Izbornik VIDEO

TV ASPECT (format slike)

Kod spajanja sa zaslonom plazme, prilagodite uočite li da zvuk nije sinkroniziran sa slikom.

• 0 ms/AUTO • 20 ms • 40 ms • 60 ms
• 80 ms • 100 ms

Kod korištenja VIERA Link "HDAVI Control" funkcije s TV uređajem koji je kompatibilan s „HDAVI Control 3 ili dalje" (⇒ 14), odaberite „0 ms/AUTO”.

Zvuk i video će se automatski sinkronizirati.

Za optimalno slušanje s 5.1–kanalnim zvukom, svi zvučnici, osim subwoofera, trebali bi biti jednako udaljeni od mjesta sjedenja. Ako središnjeg ili surround zvučnike trebate postaviti bliže mjestu gdje sjedite, podesite vremensko kašnjenje kako bi ispravili razliku.

Odaberite jezik za poruke na zaslonu.

• ENGLISH (engleski)
• FRANÇAIS (francuski)
• ESPAÑOL (španjolski)
• DEUTSCH (njemacki)
  • РУССКИЙ • MAGYAR • ČESKY • POLSKI (ruski) (madarski) (češki) (poljski)

Izbornik HDMI

VIDEO PRIORITY (video prioritet)

- ON: Kada se za video izlaz koristi HDMI AV OUT priključnica. Rezolucija video sadržaja koji izlazi iz HDMI AV OUT priključnice je optimizirana prema mogućnostima spojene opreme (npr. TV prijemnika).

• VIDEO: Kada je TV prijemnik isključen, ovaj se uređaj isključuje, osim u sljedećim situacijama:

- reprodukcija zvuka [CD MP3 WMA]

- radijski način rada

- PT75 „AUX" ili „D-IN" môd (postavke zvuka TV-a za VIERA Link nisu odabrane)

TV AUDIO PT75

Odaberite ulaz zvuka na TV-u koji će odgovarati VIERA Link radnjama

(⇒ 14).

• AUX

• DIGITAL IN

Izbornik OTHERS

REGISTRATION (registracija) DivX

Prikazuje registracijskog kôda uređaja.

• SHOW CODE (prikaz šifre)

Ovaj registracijski kod vam je potreban za kupnju i reprodukciju DivX Video-on-Demand (VOD) sadržaja (⇒ desno).

JPEG TIME (vrijeme prikaza slika)

Mijenja svjetlinu zaslona uređaja.

• BRIGHT

• DIM: Zaslon je zatamnjen.

- AUTO: Zaslon je zatamnjen, a kada izvršavate neke operacije postaje svjetliji.

Ovo služi za sprječavanje pojave zapečene slike na TV-u.

• OFF

- WAIT 5 MIN (odgoda 5 min): Nema li nikakvih radnji tijekom 5 minuta, slika postane siva. Zaslon TV-a vratit će se na staro kod vršenja određenih radnji. (Ova funkcija ne radi tijekom reprodukcije video sadržaja.)

DEFAULTS (tvorničke postavke)

Ovim vraćate sve vrijednosti u glavnom izborniku na početne postavke.

- RESET

Ako je podešena opcija „RATINGS“ (⇒ 16), pojavljuje se zahtjev za zaporkom. Molimo vas da unesete istu zaporku, te tada isključite i ponovno uključite uređaj.

Informacije o DivX-u

O USLUZI DIVX VIDEO-ON-DEMAND (Video po narudžbi):

Certificirani DivX® uređaj mora se registrirati za reproduciranje DivX Video-on-Demand (VOD) sadržaja.

Prvo izradite DivX VOD registracijski kôd vaš uređaj i unesite je za vrijeme postupka registracije. [Važno: DivX VOD sadržaj je zaštićen DivX DRM (Digital Rights Management) sustavom, koji ograničava reprodukciju na registrirane DivX certificirane uređaje. Ako pokušate reproducirati DivX VOD sadržaj koji nije autoriziran za vaš uređaj, prikazat će se poruka "AUTHORIZATION ERROR" (greška kod autorizacije) i sadržaj se neće reproducirati.]

Prikaz registracijskog kôda uređaja

(⇒ lijevo, „REGISTRATION“ u izborniku OTHERS)

OTHERS-REGISTRATION (DIVX) DIVX (R) VIDEO ON DEMAND YOUR REGISTRATION CODE IS XXXXXXXX TO LEARN MORE WORK www.divx 8 alfanumeričkih znakova

- Preporučamo da zabilježite ovaj kôd za buduću uporabu.

- Nakon prve reprodukcije DivX VOD sadržaja, u "REGISTRATION (DIVX)" se prikazuje drugi registracijski kôd. Nemojte koristiti taj registracijski kôd za kupnju DivX VOD sadržaja. Ukoliko taj registracijski kôd upotrijebite za kupnju DivX VOD sadržaja i zatim započnete reprodukciju tog sadržaja na ovom uređaju, više neće biti moguća reprodukcija sadržaja kojeg ste kupili pomoću prethodnog kôda.

Vrsta medija/Logo	Napomene Označeno kao
DVD-Video Diskovi s visokom kvalitetom filmova i glazbe.	[IMAGE]	DVD-V
Video CD Glazbeni diskovi sa videom uključujući SVCD (U skladu sa IEC62107)	[IMAGE]	VCD
CD Glazbeni diskovi	[IMAGE]	CD

Snimljeni diskovi

Vrsta medija/Logo	Napomene Označeno kao
DVD-R/RW DVD	Video formatVerzija 1,1 DVD Video formata za snimanjeMP3 formatJPEG formatDivX formatMPEG4	DVD-VDVD-VRMP3JPEGDivXMPEG4
DVD-R DL DVD R DL	Video formatVerzija 1.2 DVD-a formata za video snimanjeDivX format	DVD-VDVD-VRDivX
+R/+RW/+R DL +	VR (+R/+RW Video format za snimanje)	DVD-V
CD-R/RW MP3	formatJPEG formatDivX formatMPEG4WMA	MP3JPEGDivXMPEG4WMA

• Prije reprodukcije finalizirajte disk na uređaju za snimanje.
• Možda neće biti moguće reproducirati sve gore navedene diskove u određenim slučajevima, ovisno o vrsti diska, uvjetima snimanja, načinu snimanja, ili tome kako su datoteke nastale (⇒ 29, Savjeti za izradu podatkovnih diskova).

Napomena o uporabi DualDisc diskova

Strana DualDisca s digitalnim zvukom nije u skladu s tehničkim specifikacijama Compact Disc Digital Audio (CD-DA) formata, pa stoga reprodukcija možda neće biti moguća.

Savjeti za izradu diskova sa podacima

WMA (dodatak datoteke: “.WMA”, “.wma”)Disk: CD-R/RWBrzina kompresije: između 48kb/s i 320 kb/sNije moguća reprodukcija WMA datoteka koje su zaštićene od kopiranja.

MP3 (Dodatak datoteke: “.MP3”, “.mp3”)Disk: DVD-R/RW, CD-R/RWOvaj uređaj ne podržava ID3 oznake.Frekvencija uzrokovanja i brzina kompresije:- DVD-R/RW: 11,02, 12, 22,05, 24 kHz (8 do 160 kb/s), 44,1 i 48 kHz (32 do 320 kb/s)- CD-R/RW: 8, 11.02, 12, 16, 22.05, 24 kHz (8 do 160 kb/s), 32, 44.1 i 48 kHz (32 do 320 kb/s)

JPEG (Dodatak datoteke: “.JPG”, “.jpg”, “.JPEG”, “.jpeg”)Disk: DVD-R/RW, CD-R/RPWrikazane su JPEG datoteke snimljene digitalnom kamerom koji u skladu s DCF standardom („Design rule for Camera File system“) verzija 1,0.- Nije moguća reprodukcija datoteka koje su izmijenjene, uređivane ili sačuvane kompjuterskim softverom za uređivanje slika.Ovaj uređaj ne može reproducirati pokretne slike, MOTION JPEG i ostale slične formate, fotografije koje nisu formata JPEG (npr. TIFF) ili slike s audiozapisom.

MPEG4 (Dodatak datoteke: “.ASF”, “.asf”)Disk: DVD-R/RW, CD-R/RWDatum snimke može se razlikovati od stvarnog datuma.

DivX (dodatak datoteke: “.DIVX”, “.divx”, “.AVI”, “.avi”)Disk DVD-R/RW, CD-R/RWNije moguća ispravna reprodukcija DivX datoteka većih od 2GB ili bez kazala.Ovaj uređaj podržava sve rezolucije do maksimalne od 720×480 (NTSC)/720×576 (PAL).Možete odabrati do 8 vrsta audiozapisa i titlova na ovom uređaju.

WMA (dodatak datoteke: “.WMA”, “.wma”)

Disk: CD-R/RW

MP3 (Dodatak datoteke: “.MP3”, “.mp3”)

Disk: DVD-R/RW, CD-R/RW

- DVD-R/RW: 11,02, 12, 22,05, 24 kHz (8 do 160 kb/s), 44,1 i 48 kHz (32 do 320 kb/s)

- CD-R/RW: 8, 11.02, 12, 16, 22.05, 24 kHz (8 do 160 kb/s), 32, 44.1 i 48 kHz (32 do 320 kb/s)

JPEG (Dodatak datoteke: “.JPG”, “.jpg”, “.JPEG”, “.jpeg”)

Disk: DVD-R/RW, CD-R/RW

MPEG4 (Dodatak datoteke: “.ASF”, “.asf”)

Disk: DVD-R/RW, CD-R/RW

DivX (dodatak datoteke: ".DIVX", ".divx", ".AVI", ".avi")

Disk DVD-R/RW, CD-R/RW

• Moguće su razlike u redoslijedu prikaza na zaslonskom izborniku i izborniku na računalu.
• Ovaj uređaj ne može reproducirati datoteke snimljene metodom zapisa „Packet Write“.

DVD-R/RW

Optički digitalni ulaz Optički priključak

Frekvencija uzorkovanja 32 kHz, 44.1 kHz, 48 kHz

PT75 USB priključnica

Napajanje USB priključnice

Brzina bitova (bitrate)

o 4 Mb/s (DivX)

Music Port priključnica (prednja)

Osjetljivost

Priključnica

100 mV, 6.8 kΩ

3,5 mm stereo priključak

CD UREĐAJ

Kompatibilni diskovi (8 cm ili 12 cm)

(1) DVD (DVD-Video, DivX*5,8)

(2) DVD-R (DVD-Video, DVD-VR, MP3 ^2 , ^5 , JPEG ^4.5 , MPEG4 ^5.7 , DivX ^*5.6 )

(3) DVD-R DL (DVD-Video, DVD-VR, DivX*5, 6)

(4) DVD-RW (DVD-Video, DVD-VR, MP3 ^2,5 , JPEG ^4,5 , MPEG4 ^5,7 , DivX ^5,6 )

(5)+R/+RW (Video)

(6)+R DL (Video)

(7) CD, CD-R/RW (CD-DA, Video CD, SVCD ^1 , MP3 ^2,5 , WMA ^3,5 , JPEG ^4,5 , MPEG4 ^5,7 , DivX ^5,6 )

*1 U skladu s IEC62107

^*2 MPEG-1 Layer 3, MPEG-2 Layer 3

*3 Windows Media Audio Ver.9.0 L3

Nije kompatibilno s Multiple Bit Rate (MBR)

*4 Exif verzija 2,1 JPEG osnovne datoteke

Rezolucija slike: između 160×120 i 6144×4096 piksela

i video sadržaja i grupa: 4000 audio, slikovnih i video sadržaja i 255

grupa. (bez korijenske (root) mape)

^*6 Reproducira DivX ^® Video

*7 MPEG4 podaci snimljeni putem Panasonic SD multi fotoaparata ili DVD

videorekordera

U skladu sa specifikacijama SD VIDEO (ASF standard)/MPEG4 (Simple

Profile) video sustav/G.726 audio sustav

Laser

Valna duljina (DVD/CD)

650/750 nm

Snaga lasera (DVD/CD)

Klasa 1M/ Klasa 1M

Izlazna audio snaga (disk)

Broj kanala

5.1 kanalni (PL, PD, S, SL, SD, SW)

VIDEO

Video sustav

PAL625/50, PAL525/60, NTSC

Pinski priključak (1 sustav)

Komponentni video izlaz:

Y razina izlaza

1 Vp-p (75 Ω)

Pb razina izlaza: 0,7 Vp-p (75 Ω)

Pr razina izlaza: 0,7 Vp-p (75 Ω)

Priključnica Pinski priključak (Y: zeleni, Pb: plavi, Pr: crveni)

(1 sustav)

HDMI AV izlaz

Priključnica 19 pinski konektor vrste A

HDAVI Control

Frekvencijski raspon

100 Hz do 25 kHz (-16 dB),

150 Hz do 22 kHz (-10 dB)

Dimenzije (Š × V × D)

80 mm × 119 mm × 68 mm

Masa

0.32 kg

SURROUND ZVUČNICI SB-HS70

Vrsta

Jedan jednosistemski zvučnik (Bass reflex)

Zvučnici

Impedancija 5 Ω

6.5 cm, stožasti

Ulazna snaga (IEC)

55W *6 (makskimalno)

Izlazni tlak zvuka

80 dB/W (1.0 m)

Frekvencijski raspon

100 Hz do 25 kHz (-16 dB),

150 Hz do 22 kHz (-10 dB)

Dimenzije (Š × V × D)

80 mm × 119 mm × 68 mm

Masa

0.32 kg

SREDIŠNJI ZVUČNIK SB-HC70

Vrsta

Jedan jednosistemski zvučnik (Bass reflex)

Zvučnici

Impedancija 5 Ω

Cijeli raspon

6,5 cm, stožasti

Ulazna snaga (IEC)

55W *6 (maksimalno)

Izlazni tlak zvuka

80 dB/W (1.0 m)

Frekvencijski raspon

100 Hz do 25 kHz (-16 dB),

150 Hz do 22 kHz (-10 dB)

Dimenzije (Š × V × D)

80 mm × 119 mm × 68 mm

Masa

0.39 kg

SUBWOOFER SB-HW70

Vrsta

Jedan jednosistemski zvučnik (Bass reflex)

Zvučnici

Impedancija 5 Ω

Niskotonac

55 W (maks.)

Ulazna snaga (IEC)

79 dB/W (1.0 m)

Izlazni tlak zvuka

5 Hz do 350 kHz

Frekvencijski raspon

[Non-Text]

(-16 dB), 40 Hz do 200 kHz (-10 dB)

Dimenzije (Š × V × D)

130 mm × 278 mm × 230 mm

Masa

2.2 kg

OPĆENITO

Napajanje

AC 110 V do 127 V / 220 V do 240 V, 50/60 Hz

Potrošnja energije

Uređaj 47 W

Dimenzije (Š × V × D)

360 mm × 58 mm × 239 mm

Masa Uređaj 2 kg

Radna temperatura

0°C do 40°C

Radna vlažnost

Potrošnja energije u pripravnom stanju

približno 0,48 W

*8 Vrijednost s pojačalom opremljenim Low-cut filtrom.

Napomena

1 Tehnički podaci su podložni promjeni bez prethodne najave.

Masa i dimenzije su približni.

2 Ukupno harmoničko izobličenje mjereno je digitalnim spektralnim analizatorom.

U slučaju problema

Prije pozivanja servisa, potražite rješenja u sljedećim tablicama. Ako niste sigurni u neke od točaka provjere, ili rješenja u vodiču ne rješavaju problem, obratite se dobavljaču.

Napajanje

Nema napajanja.

Umetnite i učvrstite mrežni utikač. (⇒ 7)

- Provjerite spojeve zvučnika i ispravite nepravilnosti. Ako to ne rješava problem, obratite se prodavatelju. (⇒ 6)

"F76"

- Problem s napajanjem. Obratite se prodavatelju.

"DVD U11"

- Došlo je do problema. Broj koji slijedi iza "H" i "F" ovisi o statusu uređaja. Isključite i uključite sustav. Alternativno, isključite uređaj, odspojite mrežni kabel i zatim ga ponovno spojite.

- Ukoliko servisni brojevi ne nestanu, zabilježite servisni broj i kontaktirajte stručnog servisera.

“U70□”

□ predstavlja broj. (Broj koji slijedi iza "U70" ovisi o statusu ovog uređaja).

"REMOTE 1" or "REMOTE 2" (daljinski upravljač 1 ili 2)

Uskladite načine rada uređaja i daljinskog upravljača. Ovisno o prikazanom broju ("1" ili "2"), pritisnite i zadržite [OK] ^① i odgovarajuću brojčanu tipku ([1] ili [2]) kroz najmanje 2 sekunde. (⇒ 4)

Općenito rukovanje

Pritiskom na bilo koju od tipki nema odgovora.

• Ovaj uređaj reproducira samo diskove navedene u ovim uputama za uporabu. (⇒ 18)
• Uređaj možda ne funkcionira ispravno zbog sijevanja, statičkog elektriciteta ili nekog drugog vanjskog faktora. Isključite i uključite sustav.
  Alternativno, isključite uređaj, odspojite mrežni kabel i zatim ga ponovno spojite.
• Došlo je do kondenzacije. Pričekajte 1 do 2 sata da ispari.

•

Uređaj ne reagira na tipke daljinskog upravljača.

Promijenite način rada daljinskog upravljača. (→ 4)

Nema slike ili zvuka.

• Provjerite spojeve videa ili zvučnika. (→ 6, 7)

- Provjerite postavke napajanja ili ulaza spojenih uređaja i ovog uređaja.

Dok je reprodukcija zaustavljena, a kao izvor je odabran "DVD/CD", pritisnite i zadržite [■]⑧ (Stop) na ovom uređaju i [≥10]③ na daljinskom upravljaču dok sa zaslona TV prijemnika ne nestane "INITIALIZED". Isključite pa opet uključite uređaj.

Sve će se postavke vratiti na početne vrijednosti.

(Ovo opcija ne radi tijekom programirane reprodukcije ili reprodukcije slučajnim slijedom te kada je prikazan izbornik SETUP ili izbornik START.)

Neki znakovi nisu pravilno prikazani.

Znakovi koji se razlikuju od engleske abecede i arapskih brojeva, mogu biti nepravilno prikazani.

Funkcija VIERA Link "HDAVI Control" ne reagira.

Postavke za "TV ASPECT" *1 (format slike TV prijemnika) i "LANGUAGE" *2 (jezik) automatski slijedi informacije iz TV prijemnika. (⇒ 8, Postavke za jednostavno podešavanje)

^*1 Kod korištenja VIERA Link „HDAVI Control” funkcije s TV-om kompatibilnim s „HDAVI Control 3 ili dalje”

^*2 Kod korištenja VIERA Link „HDAVI Control“ funkcije s TV-om kompatibilnim s„HDAVI Control 2 ili dalje”

Funkcije diska

Reprodukcija ne započinje odmah.

- Treba duže vremena za početak reprodukcije kada MP3 zapis sadrži slike. Čak i nakon što započne reprodukcija zapisa, neće biti prikazano točno vrijeme reprodukcije.

Ne radi se o grešci. [MP3]

• To je uobičajeno kod DivX video sadržaja. DivX

Pojavljuje se zaslonski izbornik tijekom preskakanja ili pretraživanja. VCD

To je uobičajeno kod Video CD-a.

Ne pojavljuje se izbornik za kontrolu reprodukcije.

VCD s kontrolom reprodukcije

Pritisnite dvaput [■ STOP]⑤ i zatim pritisnite [▶ PLAY]⑤.

Programirana reprodukcija i reprodukcija slučajnim slijedom ne rade. [DVD-V]

- Ukoliko se reproducira DivX VOD sadržaj, pogledajte internetsku stranicu gdje je kupljen. (Primjer: www.divx.com/vod) DivX

- Ukoliko disk sadrži CD-DA i druge sadržaje, ispravna reprodukcija možda neće biti moguća.

Nema titlova.

- Podesite prikaz titlova. („SUBTITLE“ u Izborniku 1) (⇒ 13)

Nema zvuka iz TV prijemnika.

Provjerite audio povezivanje. Pritisnite [EXT-IN] ^16 da biste odabrali odgovarajući izvor. ( 7, 9)

Nema zvuka iz ostalih zvučnika.

Pazite da je za "Speakers position" odabrano "5.1ch layout" ( 8, Postavke za jednostavno podešavanje) i pritisnite [SURROUND] ^⑦ za odabir „MULTI-CH“. ( 10)

Slika

Slika na TV prijemniku nije pravilno prikazana ili nestaje.

• Uređaj i TV prijemnik koriste različite video sustave. Koristite multi-sistem ili PAL TV.
• Sustav koji se koristi na disku ne podudara se sa sustavom na vašem TV prijemniku.

USB uređaj ili njegov sadržaj ne mogu se učitati.

• Format USB pogona ili njegov sadržaj nisu kompatibilni sa sustavom. (⇒ 15)
• USB host funkcija ovog sustava možda neće raditi s nekim USB uređajima.
• USB uređaji kapaciteta većeg od 32 GB u nekim slučajevima možda neće raditi.

USB uređaj je spor.

Kod velikih datoteka ili USB uređaja velikog kapaciteta memorije, potrebno je dulje vrijeme za čitanje i prikaz na TV prijemniku.

Poruke na zaslonu TV prijemnika

Uređaj ili disk zabranjuju radnju.

"THIS DISC CANNOT BE PLAYED IN YOUR REGION"(Ovaj se disk ne može reproducirati u vašoj regiji).

Mogu se reproducirati samo DVD-Video diskovi koji uključuju ili imaju identičan broj onome koji se nalazi na zadnjoj strani uredaja. (⇒ Naslovna stranica)

„AUTHORIZATION ERROR“ DivX (greška pri autorizaciji)

Pokušavate pokrenuti reprodukciju DivX VOD sadržaja koji je kupljen pod drugim registracijskim kôdom. Nije moguća reprodukcija sadržaja na ovom uređaju. (⇒ 17)

„RENTAL EXPIRED“ DivX (najam istekao)

Istekao je broj dozvoljene reprodukcije DivX VOD sadržaja. Uređaj ga ne može više reproducirati. (⇒ 17)

Održavanje

Ovaj uređaj čistite mekom, suhom krpom

• Nemojte nikada koristiti alkohol, razrjeđivač ili benzin za čišćenje ovog uređaja.
• Prije uporabe kemijski obrađene krpe, pažljivo pročitajte njezine upute za uporabu.

Nemojte koristiti komercijalna sredstva za čišćenje leća jer ona

mogu prouzročiti neispravan rad uređaja. Čišćenje leća načelno nije potrebno iako to ovisi o radnoj okolini uređaja.

Prije pomicanja uređaja, provjerite je li uložnica diska prazna. Ako to ne uradite, riskirate teško oštećenje diska i uređaja.

Mjere opreza

Smještaj

Postavite uređaj na ravnu površinu, dalje od izravnog sunca, visokih temperatura, visoke vlage i prekomjernih vibracija. Takvi uvjeti mogu oštetiti kućište i druge komponente i tako skratiti radni vijek uređaja. Nemojte stavljati teške predmete na uređaj.

Napon

Nemojte koristiti izvore napajanja visokog napona. To može izazvati preopterećenje uređaja i požar.

Nemojte koristiti DC (istosmjerna struja) izvore napajanja. Pažljivo provjerite izvor napajanja kad uređaj koristite na brodu ili drugim mjestima s istosmjernom strujom.

Zaštita mrežnog kabela

Provjerite je li mrežni kabel spojen pravilno te da nije oštećen. Loš spoj i oštećenje kabela može prouzročiti požar ili električni udar. Mrežni kabel nemojte vući, savijati ili na njega stavljati teške predmete.

Prilikom odspajanja čvrsto držite utikač. Povučete li sâm kabel, može doći do električnog udara.

Zbog osobne sigurnosti, molimo pažljivo pročitajte sljedeći tekst.

U utikač je ugrađen osigurač od 5 A.

Ukoliko je potrebno zamijeniti osigurač, molimo obratite pažnju da zamjenski osigurač bude od 5A i odobren od ASTA ili BSI prema standardu BS1362.

Potražite oznaku ASTA ili BSI na tijelu osigurača. Ako utikač ima poklopac osigurača koji se može skinuti, obratite pažnju da se nakon zamjene osigurača poklopac stavi na svoje mjesto.

U slučaju da izgubite poklopac osigurača, utikač nije dozvoljeno koristiti sve dok se ne postavi zamjenski poklopac.

Zamjenski poklopac osigurača možete kupiti kod vašeg lokalnog dobavljača.

OPREZ!

AKO MONTIRANI IZOLIRANI UTIKAČ NE ODGOVARA UTIČNICI U VAŠEM DOMU, IZVADITE OSIGURAČ, ODREŽITE UTIKAČ I ZBRINITE GA NA SIGURAN NAČIN. AKO SE ODREZANI UTIKAČ UMETNE U UTIČNICU S JAČINOM STRUJE OD 13 A, POSTOJI OPASNOST OD JAKOG STRUJNOG UDARA.

U slučaju sumnje, molimo savjetujte se s kvalificiranim električarom.

VAŽNO

Žice u mrežnom kabelu su obojene u skladu sa sljedećim kôdom:

Plava: nula, Smeđa: faza.

Budući da ove boje ne moraju odgovarati obojenim oznakama koje označavaju priključke u vašem utikaču, postupite na sljedeći način:

Žica obojena u plavo mora biti spojena u priključak označen slovom N ili obojen crno ili plavo.

Žica obojena u smeđe mora biti spojena u priključak označen slovom L ili obojen smeđe ili crveno.

Strana tijela

Ne pokušavajte sami popraviti uređaj. Ako je zvuk isprekidan, indikatori ne svijetle, primijetite dim ili se pojavi problem koji nije opisan u ovim uputama, odspojite mrežni kabel i obratite se prodavatelju ili ovlaštenom servisu. Ako uređaj popravljaju ili rastavljaju nestručne osobe, može doći do električkog udara ili oštećenja uređaja.

Nećete li koristiti uređaj dulje vrijeme, iskopčajte ga iz napajanja. Tako ćete produžiti njegov vijek trajanja.

UPOZORENJE: ŽICE SE NE SMIJU PRIKLJUČITI U PRIKLJUČAK UZEMLJENJA OZNAČEN SLOVOM E, SIMBOLOM UZEMLJENJA JLI OBOJENIM ZELENO ILI ZELENO/ŽUTO.

UTIKAČ NIJE VODOOTPORAN - DRŽITE GA NA SUHOM MJESTU.

Prije upotrebe

Skinite pokrov s priključka.

Zamjena osigurača

1. Pomoću odvijača otvorite pokrov osigurača.

Slika A Slika B

1. Zamijenite osigurač i zatvorite ili pričvrstite pokrov osigurača.

Slika A

Osigurač (5 ampera)

Slika B

Panasonic Corporation

Internetska stranica: http://panasonic.hr

Hr
