KORISNIČKI PRIRUČNIK RP-WF905B PANASONIC

Provjerite s odgovarajućim vlastima prije pokušaja korištenja uređaja u zemljama van zemlje gdje je kupljen. Radio frekvencije ovog uređaja (863 - 865 MHz) nisu dozvoljene u svim zemljama.

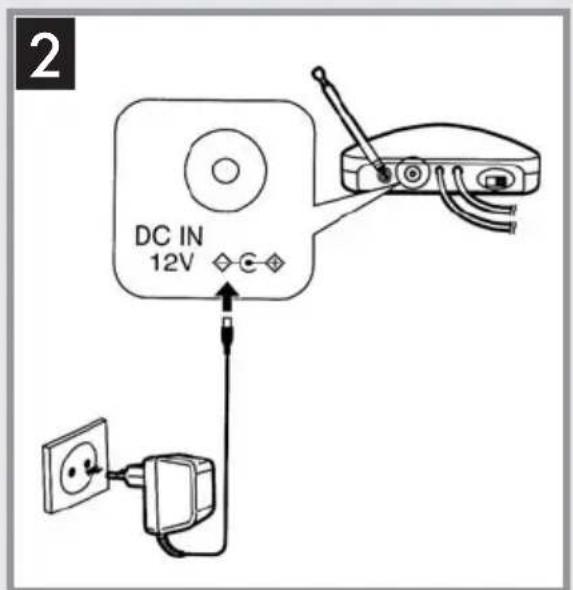

AC adaptor

Koristite AC adaptor oprezno. Nepravilno korištenje je opasno.

Ne smijete mijenjati i dograđivati uredaj

To može prouzročiti grešku u radu uređaja. Ne smije pasti i biti izložen jakim udarcima To može oštetiti uređaj.

Mjesta koja treba izbjegavati

Izbjegavajte korištenje uređaja na sljedećim mjestima jer to može prouzročiti grešku u radu.

1. Kupaonice i ostale vrlo vlažne prostorije
2. Ostave i slične prašnjave prostorije
3. Vrlo topla mjesta blizu grijaćih tijela, itd.

Ne ostavljajte uređaj izložen direktnom suncu duže vrijeme.

To može deformirati uređaj ili promijeniti boju kućišta i može također prouzročiti grešku u radu.

1 A a B AUDIO OUT R L b

U optimalnim uvjetima uređaj može uhvatiti signal i do 100 metara. Metal između dvije jedinice i prisutnost drugih radio valova može prouzročiti interferencije koje će rezultirati kraćim dometom. Interferencije se mogu očistiti pomicanjem bliže transmitteru, uklanjanjem prepreka ili promjenom frekvencije transmitera (pogledajte stranu 7). Možete povremeno osjetiti interferencije zbog "mrtvih točaka" u području pokrivenom transmitterom. Ovaj fenomen se pojavljuje sa svakom vrstom radio signala i nije greška u radu. "Mrtve točke" mogu se ukloniti promjenom pozicije transmitera i slušalica.

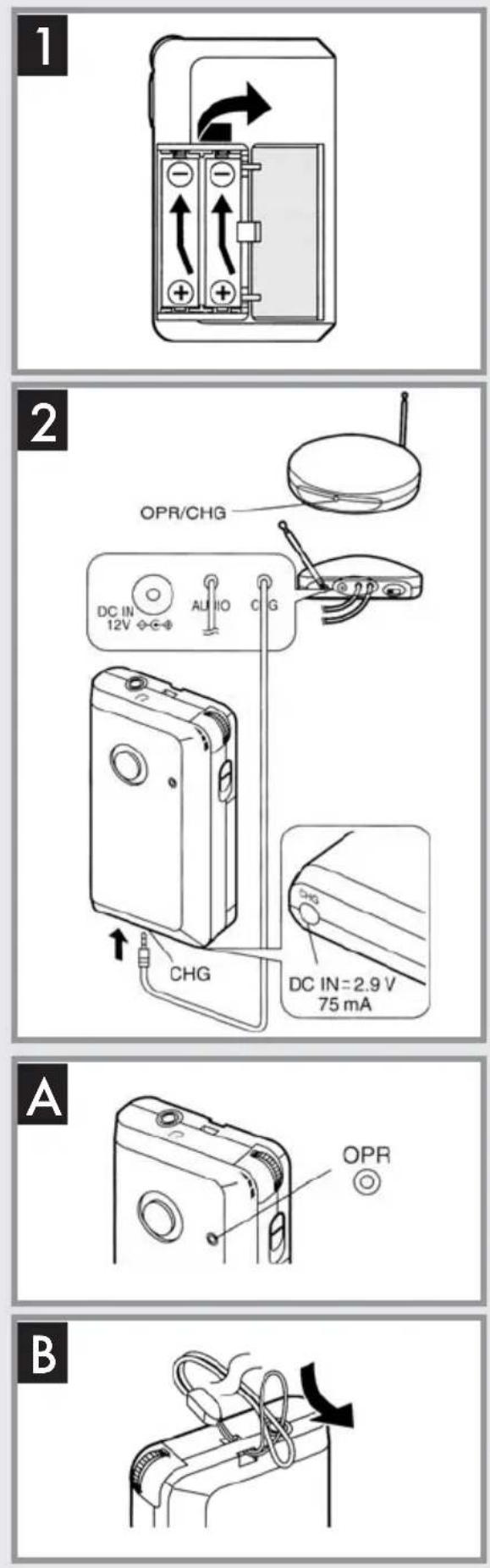

Umetanje i punjenje baterija

Napunite baterije prije korištenja uređaja.

1 Umetnite dvije baterije na punjenje (iz pakiranja) u prijemnik.

Povucite poklopac spremnika za baterije u lijevo i otvorite poklopac.

Pazite da su + i - krajevi baterije umetnuti na pravilne pozicije.

Dobro zatvorite poklopac spremnika za baterije nakon umetanja baterija.

2 Spojite [CHG] kabel transmitera na [CHG] priključak na prijemniku.

OPR/CHG lampica se uključuje zeleno i proces punjenja započinje.

Prosječno vrijeme punjenja i korištenja

Punjenje: 24 sata

Korištenje: 20 sati

Nakon punjenja

Iskopčajte CHG kabel

A Kako bi provjerili preostalu snagu baterije: OPR/CHG lampica na prijemniku svijetli slabije ili ne svijetli uopće kada su baterije slabe ili istrošene. Napunite ponovo baterije

Normalne baterije (R6/LR6, AA, UM-3) mogu se također koristiti za napajanje slušalica. Ne pokušavajte ih puniti.

B Spojite vezicu na uređaj. (u pakiranju)

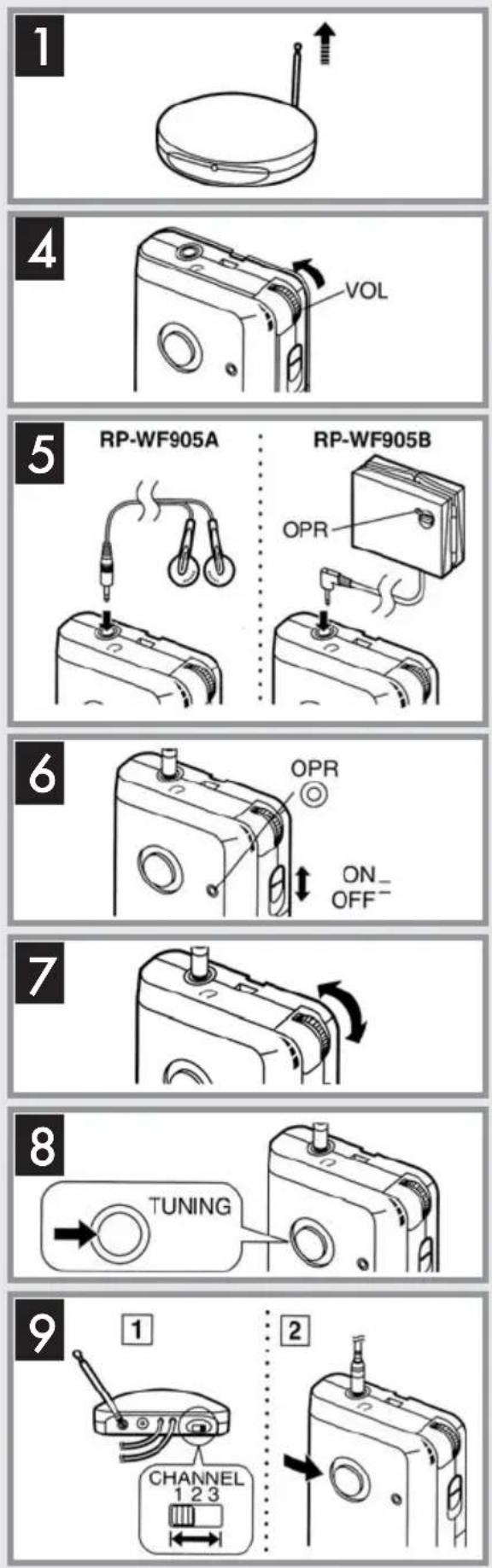

Upravljanje

1 Izvucite antenu.
2 Uključite uređaj na koji je spojen transmitter.
3 Pojačajte glasnoću na uređaju koji spojen na transmitter maksimalno, a da ne uzrokuje distorziju zvuka.

4 Zvuk je više podložan šumovima kada je izvor zvuka na niskoj glasnoći.

5 Smanjite glasnoću na prijemniku pomoću [VOL] kotača. RP-WF905A:

Spojite slušalice na priključak prijemnika (3,5 mm stereo priključak). RP-WF905B:

6 Spojite aktivni sustav zvučnika na priključak prijemnika. Prebacite [OPR] prekidač aktivnih zvučnika na "ON". (pogledajte str. 7) Možete koristiti slušalice koje se nalaze na tržištu spajanjem na prijemnik.

(Preporučena impedancija/slušalice: 16 - 50 ohma). Zvuk se može pojačati ili iskrviti ako se koriste slušalice drugačije impedancije.

7 Prebacite [OPR] prekidač na "ON" (uključeno).

OPR lampica će se uključiti.

RP-WF905A: Stavite slušalice na glavu.

8 Podesite glasnoću na prijemniku. Ako dolazi do interferencije, pritisnite [TUNING] tipku i smanjite.

9 Ako je prijem i dalje slab

Radio valovi iz transmitera mogu biti ometani s drugim radio valovima. Stoga možete promijeniti frekvenciju kako bi popravili prijem. Ako koristite uređaj blizu bežičnog telefona, to može prouzročiti interferencije.

1 Odaberite drugi kanal pomoću [CHANNEL].

• Izbjegavajte slušanje duže vrijeme kako bi spriječili oštećenje sluha.
• Prekinite korištenje ako osjetite neudobnost sa slušalicama koje direktno dodiruju vašu kožu.
  Kontinuirana uporaba može prouzročiti svrabež ili ostale alergijske reakcije.

A 3 R6/LR6/UM-3 x 4 2 DC IN 6V

B 2 OPR ON — OFF/DIRECT — 1 DC IN 6V a b c

O funkciji automatskog isključivanja i uključivanja

Kada se prima audio signal, transmitterovo napajanje se uključuje (OPR lampica svijetli); kada audio signal više nije prisutan oko 2 do 3 minute, njegovo napajanje se automatski isključuje. (OPR/CHG lampica se gasi.) Kada je glasnoća spojene opreme slaba, ova funkcija ne radi. Pojačajte glasnoću koliko god želite bez nepotrebnih distorzija.

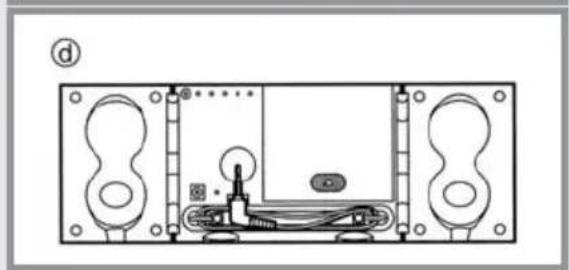

Korištenje aktivnog sustava zvučnika (RP-WF905B)

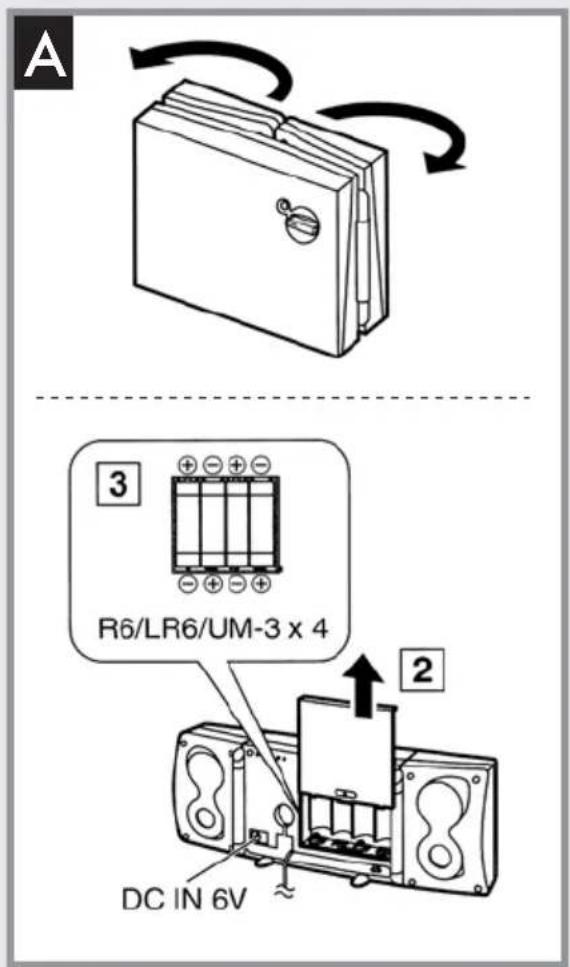

A Baterije (nisu u pakiranju)

1) Otvorite lijevi i desni zvučnik.
2) Otvorite poklopac baterije.
3) Umetnite baterije s pravilnim polovima (+ i - ) na pozicije.
- Ako koristite baterije na punjenje, preporučamo korištenje baterija koje je proizveo Panasonic.
- Zamijenite s novim baterijama kada OPR indikator započne slabo svijetliti i gasiti se. Također zamijenite baterije ako zvuk postane ometan.

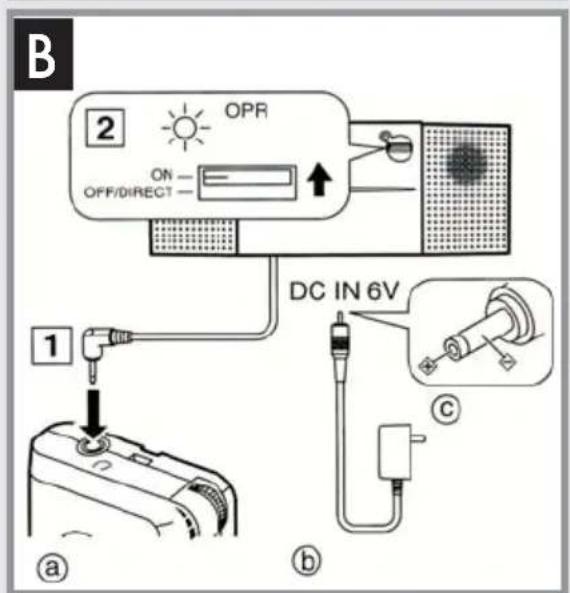

B Spajanje i korištenje

1) Otvorite lijevi i desni zvučnik i spojite na priključak prijemnika (3,5 mm).
2) Postavite OPR prekidač na aktivnom sustavu na "ON". (OPR indikator svijetli.) (Postavite OPR prekidač na "OFF/DIRECT" nakon korištenja.)
- Smanjite glasnoću prijemnika na minimum prije umetanja utikača u priključak.
• AC adaptor (nije u pakiranju)
- Koristite AC adaptor DC 6 V (0,4 - 2 A)
- Korištenjem AC adaptora manjeg kapaciteta od 0,4 A može rezultirati kvarenjem uređaja.
- Napajanje se prebacuje na AC adaptor iako su baterije umetnute.
- Kada koristite uređaj bez ugrađenog pojačala, postavite OPR prekidač na OFF/DIRECT.

Napomena

• Ne koristite i ne ugrađujte zvučnike na sljedećim mjestima:
• Jako prašnjava, pjeskovita, vruća, vlažna mjesta.
• Pored TV-a, satova ili bankovnih kreditnih kartica.
• Pazite da uređaj ne padne i ne izlažite ga jakim vibracijama.

Specifikacije

• Zvučnik: 36 mm puni raspon
- Impedancija: 8 ohma
• Ulazna impedancija: 4.7 kohma
- Efektivna snaga: 1W + 1W (10% T.H.D. 1 kHz)
- Dužina kabela: 50 cm
- Tip priključka: L-tip stereo mini priključak (3,5 mm)
- Dimenzije (ŠxVxD): 228 x 83 x 34 mm (pospremljeno)
- Težina: 285 g (s baterijama), 213g (bez baterija)
- Okvirno vrijeme korištenja: 8 sati (manganske baterije), 21 sat (alkalne baterije)
- Napajanje: DC 6 V, 4 baterije (R6, LR6, AA, UM-3) ili AC adaptor.

Napomena

Vrijeme reprodukcije može biti kraće ovisno o uvjetima korištenja.

Specifikacije su predmet koji se može promijeniti bez najave.

Težina i dimenzije su aproksimativne vrijednosti.

Vodič kroz listu provjera grešaka

Prije no što zatražite servis, provjerite dolje moguće uzroke problema koji vam se događa. Neke jednostavne provjere ili manja podešavanja na uređaju mogu riješiti vaš problem i vratiti ispravan rad. Ako ste u nedoumici oko nekih točaka provjere ili ako ponuđeni ispravci u tablici ne rješavaju vaš problem, savjtujte se s ovlaštenim distributerom.

Problem Mogući uzrok Preporučeni ispravak str.
Nema zvuka Da li je uređaj koji je spojen Uključite uređaj 6 na transmitter uključen
		Da li su uređaj i transmitter Spojite spojeni?	uređaj pravilno i provjerite 5 da li su priključci pravilno umetnuti.
		Da li je glasnoća preslaba?	Ako je transmitter spojen na priključak za slušalice, pojačajte glasnoću spojenog uređaja.
			Pojačajte glasnoću na slušalicama.
Zvuk je ometan.	Da li je ulazna snaga signala prejaka?	Ako je transmitter spojen na priključak slušalica, smanjite glasnoću spojenog uređaja.	6
Prejaka buka.	Da li postoji neka prepreka između slušalica i transmitera?	Uklonite prepreku, pomnaknite transmitter ili se pomaknite na drugo mjesto.	5
	Da li drugi radio valovi ometaju valove transmitera? Da li je frekvencija transmitera i frekvencija prijemnika pravilno podešena?	Promjenite frekvenciju transmitera pomoću prekidača CHANNEL i podesite frekvneciju na slušalicama pomoću TUNING kotača.	7
		Podesite antenu na izvlačenje	6
Nema zvuka, zvuk je ometan ili su jaki šumovi.	Da li lampica OPR/CHG svijetli slabo ili ne svijetli uopće.	Baterije su se istrošile. Napunite ih. Ako indikator ostaje slabije osvijetljen nakon punjenja, znači da su baterije potrošile svoj vijek trajanja i mora ih se zamijeniti.	4

Održavanje

Ako su površine prljave

Kako bi očistili uređaj, obrišite sa suhom i mekanom krpom.

• Nikada ne koristite alkohol, razređivač za boju ili benzin kako bi očistili uređaj.
• Prije korištenja kemijski obrađenih krpa pročitajte upute koje se nalaze na pakiranju.

Specifikacije

Općenito

Modulacijski sustav

Stereo frekvencijski modulacijski sustav

Prijenosna frekvencija 863 - 865 MHz

Domet prijenosa do 100 metara

Faktor distorzije 1% (pri 1kHz)

RF transmitter

Napajanje DC 12 V, 150 mA

Dimenzije Dijametar 100 mm x Visina 30 mm

Prosječno vrijeme punjenja i korištenja

Punjenje: 24 h

Korištenje: 20 h

Napomena

Specifikacije su podaci koji se mogu promijeniti bez najave. Težina i dimenzije su okvirne

Panasonic
