KORISNIČKI PRIRUČNIK iQ700 KI87FPD30H SIEMENS

Réfrigérateur / Congélateur combiné

fr Notice d'utilisation 25

fr Table des matières

Consignes de sécurité .....27

À propos de cette notice .....27

Risque d'explosion....27

Risque d'électrocution .....27

Risque d'engelures provoquées par le froid ....28

Risque de blessure .....28

Risque d'incendie/risques dus au fluide frigorigène ....28

Évitez des risques pour les enfants et les personnes en danger : .....28

Dégâts matériels .....29

Poids 29

Prescriptions-d'hygiène-alimentaire. . .29

Conformité d'utilisation .....30

Protection de

l'environnement ....30

Emballage ....30

Appareil usagé....30

Installation et branchement . . .31

Contenu de la livraison .....31

Données techniques .....31

Installer l'appareil.....31

Dimensions de niche .....32

Economies d'énergie .....32

Avant la première utilisation. . . . . . . . 34

Raccordement électrique....34

Présentation de l'appareil....35

Appareil ....35

Éléments de commande .....35

Équipement .....36

Utilisation de l'appareil..... 37

Mettre l'appareil sous tension ..... 37

Arrêt et remisage de l'appareil ..... 37

Régler la température ..... 37

Super-réfrigération 38

Alarme de porte.... 39

Alarme de température ..... 39

Compartiment réfrigérateur ... 40

Consignes de rangement 40

Tenez compte des différentes zones froides dans le compartiment réfrigérateur. 40

Compartiment fraîcheur ..... 41

Bac à légumes.... 41

Bac fraîcheur.... 41

Durées de stockage à 0 °C. ..... 41

Compartiment congélateur ... 42

Congeler une petite quantité d'aliments 42

Capacité de congélation maximale. 42

Utiliser l'intégralité du volume de congélation .... 43

Achats de produits surgelés ..... 43

Attention lors de rangement 43

Congélation de produits frais. ..... 43

Décongélation des produits. 44

Dégivrer l'appareil. 45

Compartiment réfrigération ..... 45

Nettoyage des accessoires. ..... 46

Odeurs 46

Éclairage 47

Bruits 47

Bruits normaux 47

Éviter la génération de bruits ..... 47

Dérangements, Que faire si ... 47

Service après-vente 50

Autodiagnostic de l'appareil ..... 50

Conseils et réparations.... 50

Garantie 50

Consignes de sécurité

Cet appareil est conforme aux dispositions de sécurité applicables aux appareils électriques et il est déparasité.

Le circuit frigorifique a subi un contrôle d'étanchéité.

propos de cette notice

■ Veillez lire et respecter le contenu de cette notice d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.
■ Le fabricant décline toute responsabilité si vous ne tenez pas compte des remarques et avertissements figurant dans la notice de montage et celle d'utilisation.
■ Veuillez conserver tous ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

Risque d'explosion

N'utilisez jamais d'appareils électriques à l'intérieur de l'appareil (p. ex. appareils de chauffage, machine à glaçons, etc.).
- Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (p. ex. bombes aérosols) ni produits explosifs.

• Ne conservez les bouteilles de boissons fortement alcoolisées qu'hermétiquement fermées et debout.
  ■ Hormis les instructions du fabricant pour ne pas prendre des mesures supplémentaires pour accélérer le dégivrage.

Risque d'électrocution

Les installations et réparations non effectuées dans les règles peuvent engendrer des risques considérables pour l'utilisateur.

■ Lors de l'installation de l'appareil, veillez à ce que le cordon d'alimentation secteur ne soit pas coincé ni endommagé.
Si le cordon d'alimentation secteur est endommagé, débranchez immédiatement l'appareil du secteur.
N'utilisez pas de bloc multiprise, de rallonge ni d'adaptateur.
- Ne confiez la réparation qu'au fabricant, au service après-vente ou à une personne présentant une qualification équivalente.
N'utilisez que des pièces de rechange d'origine venant du fabricant. Le fabricant garantit que ces pièces d'origine remplissent les exigences de sécurité.

Risque d'engelures provoquées par le froid

■ Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur.
- Evitez tout contact prolongé de la peau avec le produit congelé, la glace et les tubulures présents dans le compartiment congélateur.

Risque de blessure

Les récipients contenant des boissons gazeuses risquent d'éclater. Dans le compartiment congélateur, ne rangez jamais de boissons gazeuses.

Risque d'incendie/risques dus au fluide frigorigène

Dans les tubulures du circuit frigorifique circule une petite quantité de fluide frigorigène respectueux de l'environnement, mais combustible (R600a). Il n'abîme pas la couche d'ozone et n'accroît pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou de s'enflammer.

■ N'endommagez pas les tubulures.

Si les tubulures ont été endommagées :

• Éloignez de l'appareil toute flamme ou source d'inflammation.
• Aérez la pièce.
  ■ Éteignez l'appareil, puis débranchez-le.
  ■ Appelez le service après-vente.

Évitez des risques pour les enfants et les personnes en danger :

Personnes à risques :

■ les enfants,
■ les personnes présentant un handicap physique, psychique ou sensoriel,
■ les personnes qui ne savent pas suffisamment comment utiliser l'appareil de manière sûre.

Mesures :

■ Assurez-vous que les enfants et les personnes à risques ont bien compris la nature des dangers.
- Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu'elles se trouvent près de l'appareil.
■ Ne permettez l'utilisation de l'appareil qu'aux enfants à partir de 8 ans.

■ Surveillez les enfants pendant le nettoyage et la maintenance.
■ Ne jamais laisser des enfants jouer avec l'appareil.

Risque d'étouffement

■ Appareils équipés d'une serrure : rangez la clé hors de portée des enfants.
■ Ne permettez jamais aux enfants de jouer avec l'emballage et ses pièces constitutives.

Dégâts matériels

Pour éviter des dégâts matériels :

■ Ne vous servez jamais du socle, des glissières ou des portes comme marchepieds et ne vous appuyez jamais dessus.
■ Veillez à ce que les pièces en matière plastique et les joints de porte soient exempts d'huile et de graisse.
■ Pour débrancher, ne saisissez que la fiche mâle, pas le cordon de branchement.

Poids

Rappelez-vous pendant le transport et l'installation de l'appareil que ce dernier peut être très lourd.

→ "Lieu d'installation"

à la page 31

Prescriptions-d'hygiène-alimentaire

Conformément à la réglementation française visant à empêcher la présence de listeria dans le compartiment réfrigérateur, nous vous remercions de respecter les consignes suivantes :

Nettoyez fréquemment le compartiment intérieur du réfrigérateur à l'aide d'un détergent non agressif, ne provoquant pas d'oxydation des pièces métalliques (utilisez par ex. de l'eau tiède additionnée d'un peu de produit à vaisselle). Ensuite, désinfectez avec de l'eau additionnée de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigérateurs (avant d'utiliser ce produit sur les pièces métalliques, faites un test de compatibilité à un endroit peu visible).

Enlevez les emballages commerciaux avant de mettre les produits alimentaires dans le compartiment réfrigérateur (par ex. le carton qui réunit les pots de yaourt).

■ Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des récipients à couvercle.
- Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d'autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas.
■ Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).

Conformité d'utilisation

Utilisez cet appareil

■ Uniquement pour réfrigérer et congeler des produits alimentaires, et pour préparer de la glace.
■ Uniquement dans un foyer et dans l'environnement domestique.
■ Uniquement en conformité avec la présente notice d'utilisation.

Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m

Protection de l'environnement

Emballage

Tous les matériaux sont compatibles avec l'environnement et recyclables :

• Éliminer l'emballage dans le respect de l'environnement.
  ■ Veuillez vous informer sur les circuits d'élimination auprès de votre revendeur ou de l'administration publique.

Eliminez l'emballage en respectant l'environnement.

Appareil usagé

Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières.

Mise en garde

Les enfants risque de s'enfermer dans l'appareil et de s'asphyxier !

■ Pour compliquer la pénétration des enfants dans l'appareil, ne retirez pas les clayettes et les bacs.
- Éloignez les enfants de l'appareil qui a cessé de servir.

Attention!

Le fluide frigorigène et des gaz nocifs peuvent se dégager.

Veillez à ne pas endommager les tubulures du circuit frigorifique et l'isolant.

1. Débrancher la fiche mâle de la prise de courant.
2. Tranchez le cordon de raccordement au secteur.
3. Faites éliminer l'appareil professionnellement.

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Installation et branchement

Contenu de la livraison

Après avoir déballé, vérifiez toutes les pièces pour détecter d'éventuels dégâts dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

→ "Service après-vente" à la page 50

La livraison comprend les pièces suivantes :

■ Appareil encastrable
■ Équipement (selon le modèle)
■ Matériel de montage
■ Mode d'emploi
■ Notice de montage
■ Carnet de service après-vente
■ Pièce annexe de la garantie
■ Informations relatives à la consommation d'énergie et aux bruits

Données techniques

La plaque signalétique mentionne le fluide frigorigène, le volume utile ainsi que d'autres données techniques.

→ "Présentation de l'appareil"

à la page 35

Installer l'appareil

Lieu d'installation

Plus l'appareil contient de fluide frigorigène, plus la pièce dans laquelle il est installé doit être grande. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite.

Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide frigorigène. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

→ "Présentation de l'appareil" à la page 35

Selon le modèle, le poids de l'appareil peut atteindre 75 kg.

Température ambiante admissible

La température ambiante admissible dépend de la catégorie climatique de l'appareil.

Des indications sur la classe climatique se trouvent sur la plaque signalétique.

→ "Présentation de l'appareil" à la page 35

Catégorie matique	cli- Température ambiante admissible
SN +10 °C ... 32°C
N +16 °C ... 32°C
ST +16 °C ... 38 °C
T +16 °C ... 43 °C

L'appareil est entièrement opérationnel dans la plage de température ambiante admissible.

Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il n'est pas possible d'exclure que l'appareil s'endommage jusqu'à une température de +5 °C.

Dimensions de niche

Profondeur de niche

Une profondeur de=niche de=56 cm est recommandée pour cet appareil. Si la niche est moins profonde (profondeur minimum = 55 cm), la=consommation d'énergie augmente légèrement.

Largeur de niche

Une largeur intérieure de la niche d'au moins 56=cm est recommandée pour cet appareil. En cas d'écarts, des problèmes peuvent survenir lors de l'installation de l'appareils.

Une installation côte-à-côte des appareils n'est autorisée qu'avec un écartement de 15=cm minimum.

Economies d'énergie

Si vous respectez les instructions suivantes, votre appareil consommera moins de courant.

Remarque : L'agencement des pièces d'équipement n'a aucune influence sur la consommation d'énergie de l'appareil.

Installer l'appareil

Protégez l'appareil contre l'ensoleillement direct.=En présence de températures ambiantes assez
Installez=l'appareil=à=la=plus=grande=distance=pos-sible d'un radiateur, d'une cuisinière et d'autres sources de chaleur.3=cm=par=rapport=aux=cuisinières=électriques=ou=à gaz.30=cm par rapport à=un appareil de chauffage au=fuel ou=au charbon.Remarque: Si ce n'est pas possible, il faut ins-taller une plaque isolante entre l'appareil et la source de chaleur.
Choisissez un lieu d'installation où règne une température ambiante d'environ 20=°C.
Utilisez une cavité de 56=cm de profondeur.Attention!Risque de brûlures!Certaines pièces de l'appareil deviennent très chaudes=en=service.=Le=fait=de=toucher=ces=pièces peut provoquer des brûlures.	L'air au contact de la paroi arrière de l'appareil ne s'échauffe pas aussi fortement. L'appareil consomme moins de courant si l'air chaud peut s'échapper.
Ne recouvrez et ne bouchez pas les orifices d'aération.
Aérez quotidiennement la pièce.

Utilisation de l'appareil

N'ouvrez la porte de l'appareil que brièvement. L'air dans l'appareil ne s'échauffe pas aussi fortement. Transportez les produits alimentaires achetés dans un sac isotherme et rangez-les rapidement dans l'appareil.	L'appareil doit réfrigérer plus rarement et consomme de la sorte moins d'électricité.
Attendez que les plats chauds aient refroidi avant de les ranger dans l'appareil.
Pour dégeler les produits congelés rangez-les dans le compartiment réfrigérateur pour profiter du froid des produits congelés.
Laissez toujours un peu de place entre les produits alimentaires et la paroi arrière.	L'air peut circuler de cette manière et l'humidité de l'air demeure constante. L'appareil doit réfrigérer plus rarement et consomme de la sorte moins d'électricité.
Emballez hermétiquement les produits alimentaires.
Ne recouvrez et ne bouchez pas les orifices d'aération.	L'air au contact de la paroi arrière de l'appareil ne s'échauffe pas aussi fortement. L'appareil consomme moins de courant si l'air chaud peut s'échapper.
Dégivrez régulièrement le compartiment congélation.	Une couche de givre ou la glace dans le compartiment congélation gène la communication du froid aux aliments congelés et accroît la consommation de courant.
Refermez soigneusement la porte du compartiment congélateur.	Le compartiment congélateur se givre fortement. L'appareil doit fournir plus de puissance et la consommation de courant augmente.

Avant la première utilisation

1. Enlever les supports d'information, puis retirer les bandes adhésives et le film protecteur.

2. Nettoyez l'appareil.

→ "Nettoyage" à la page 45

Raccordement électrique

Attention!

Ne raccordez pas l'appareil à une fiche électronique d'économie d'énergie.

Remarque : Vous pouvez raccorder l'appareil à des onduleurs pilotés par le réseau et pilotés en onde sinusoïdale. Les onduleurs pilotés par le réseau s'utilisent sur les installations photovoltaïques directement raccordées au réseau public d'électricité. Dans les solutions en îlot, vous devrez utiliser des onduleurs pilotés en onde sinusoïdale. Les solutions en îlot, par exemple sur les bateaux ou les refuges de montage, n'ont pas de raccordement direct au réseau public d'électricité.

1. Après l'installation de l'appareil, attendez au moins 1 heure avant de le raccorder car cela empêche d'endommager le compresseur.

2. Raccordez l'appareil via une prise femelle réglementairement installée.
   La prise doit répondre auxspécifications suivantes :
   Prise avec 220 V ... 240 V
   Fil de terre 50 Hz
   Fusible 10 A ... 16 A
   Hors d'Europe : Vérifiez si
   le paramétrage du courant indiqué
   pour l'appareil correspond à celui offert par le secteur dans votre localité. Les indications se trouvent sur la plaque signalétique.
   → "Présentation de l'appareil"
   à la page 35

3. Branchez l'appareil sur une prise de courant proche de l'appareil.

Cette prise doit demeurer librement accessible même après avoir installé l'appareil.

Mise en garde

Risque d'électrocution !

N'utilisez jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante. Dans ce cas, contactez le service après-vente qui vous indiquera des alternatives.

Présentation de l'appareil

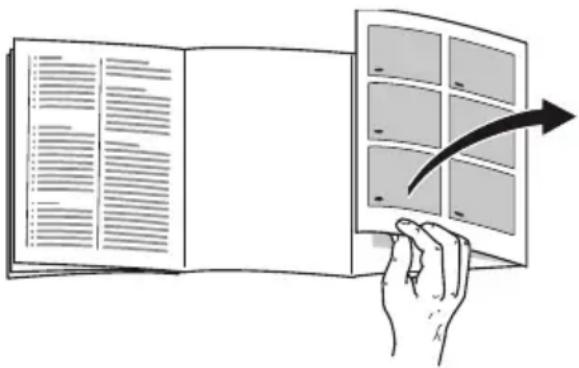

Dépliez le volet illustré situé à la dernière page. Selon l'équipement, des différences sont possibles entre l'appareil et les illustrations.

A Compartiment réfrigérateur
B Compartiment fraîcheur
C Compartiment congélateur

1...10 Eléments de commande

11 Éclairage

12 Cloison séparatrice avec régulateur d'humidité

13 Bac à légumes

14 Bac fraîcheur

15* Tiroir à produits congelés (plat)

16* Bac à produits congelés

17 Bac à produits congelés (grand)

18 Tiroir à produits congelés (petit)

19 Plaque signalétique

20 Casier à beurre et à fromage

21Clayette à grandes bouteilles

Eléments de commande

→ Fig. 2

1 Touche ① Allume ou éteint l'appareil.

2 Touche super compartiment congélateur Allume ou éteint la supercongélation.

3 Touche +/- compartiment congélateur Règle la température du compartiment congélateur.

4 Affichage de la température dans le compartiment congélateur Affiche la température réglée en °C.

5 Touche alarm Éteint l'alarme sonore.

6 hyperFresh 0 °C Le témoin s'allume lorsque l'appareil est en service.

7 Touche holiday Allume ou éteint le mode Vacances.

8 Touche +/- compartiment réfrigérateur Règle la température du compartiment réfrigérateur.

9 Affichage de la température du compartiment réfrigérateur Affiche la température réglée en °C.

10 Touche super compartiment réfrigérateur Allume ou éteint la superréfrigération.

Équipement

(selon le modèle)

Clayette

→ Fig. 3

Vous pouvez varier la position des clayettes :

■ Tirez la clayette à vous et sortez-la.

Clayette rétractable (Vario)

→ Fig. 4

Vous pouvez ranger de produits hauts à réfrigérer (par exemple verseuses ou bouteilles) :

■ Retirez la partie avant de la clayette et poussez-la sous la partie arrière.

Bac à légumes

→ Fig. 5

Vous pouvez retirer le récipient :

■ soulevez le récipient à l'arrière et retirez-le.

Vous pouvez mettre le récipient :

■ posez le récipient sur les rails de sortie et poussez-le dans l'appareil.

Bac à produits congelés

→ Figure 6

Vous pouvez retirer le bac :

1. Tirez le tiroir jusqu'en butée.

2. Soulevez le bac et sortez-le.

Bac à produits congelés

→ Fig. 7

Vous pouvez retirer le bac :

Tirez le bac à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.

Rangement

→ Fig. 8

Vous pouvez retirer le rangement :

■ Soulevez le rangement et retirez-le.

Porte-bouteilles

→ Fig. 9

Lorsque vous ouvrez et fermez la porte :

■ Le porte-bouteille empêche les bouteilles de se renverser.

Bac à glaçons

Vous pouvez préparer des glaçons :

1. Remplissez le bac à glaçons aux 3/4 avec de l'eau, puis placez-le dans le compartiment congélateur.

Remarque : Si le bac est resté collé dans le compartiment congélateur, n'utilisez qu'un instrument émoussé pour le décoller (un manche de cuiller par ex.).

1. Pour enlever les glaçons du bac, passez-le brièvement sous l'eau du robinet ou déformez légèrement le bac.

Accumulateur de froid

En cas de panne de courant ou de dérangement :

L'accumulateur de froid retarde le réchauffement des produits congelés rangés.

Remarque : La durée maximale de stockage est maximale si vous placez l'accumulateur de froid sur les produits alimentaires situés dans le compartiment le plus haut.

Vous pouvez sortir l'accumulateur de froid pour maintenir temporairement des produits alimentaires au frais, par exemple dans un sac isotherme.

Utilisation de l'appareil

Mettre l'appareil sous tension

1. Appuyez sur la touche ①.
   L'appareil commence à réfrigérer.
   L'alarme sonore, l'affichage clignotant de température du compartiment congélateur et l'allumage de la touche alarm indiquent que le compartiment congélateur n'est pas encore assez froid.
2. Appuyez sur la touche alarm.
   L'alarme sonore s'éteint.
3. Réglez la température souhaitée.
   → "Régler la température"
   à la page 37

Remarques concernant le fonctionnement de l'appareil

• Après son allumage, l'appareil peut avoir besoin de plusieurs heures pour atteindre les températures réglées. Ne rangez pas de produits alimentaires tant que la température choisie n'est pas atteinte.
  L'appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d'eau dans la zone du joint de porte.
  Si la porte du compartiment congélateur ne se laisse pas immédiatement rouvrir après l'avoir fermée, attendez un moment pour laisser à la dépression régnant dans compartiment le temps de se résorber.

Arrêt et remisage de l'appareil

Éteindre l'appareil

■ Appuyez sur la touche ①.
L'appareil ne réfrigère plus.

Remisage de l'appareil

Si l'appareil doit rester longtemps hors service :

1. Appuyez sur la touche ①. L'appareil ne réfrigère plu
2. Débranchez la fiche de la prise ou ramenez le disjoncteur en position éteinte.
3. Nettoyez l'appareil.
4. Laissez l'appareil ouvert.

Régler la température

Température recommandée

Compartiment réfrigérateur : +4 °C

Compartiment congélateur : -18 °C

Compartiment réfrigérateur

■ Appuyez sur la touche +/- répétitivement jusqu'à ce que la température souhaitée s'affiche.

Compartiment fraîcheur

La température régnant dans le compartiment fraîcheur est maintenue le proche de 0 °C.

Remarque : Si du givre se forme sur les produits placés dans le compartiment fraîcheur, réglez la température sur une valeur plus élevée. → "Dérangements, Que faire si ..." à la page 47

Compartiment congélateur

■ Appuyez sur la touche +/- répétitivement jusqu'à ce que la température souhaitée s'affiche.

Super-réfrigération

Pendant la super-réfrigération, le compartiment réfrigérateur refroidit au maximum.

Enclenchez la super-réfrigération par ex. dans les cas suivants :

■ avant de ranger de grandes quantités d'aliments
■ pour refroidir rapidement des boissons

Remarque : Si vous avez activé la super-réfrigération, l'appareil peut fonctionner plus bruyamment.

Au bout de 15 heures, l'appareil revient service normal.

Allumer / Éteindre la super-réfrigération:

■ Appuyer sur la touche super. Le voyant de la touche est allumé si vous avez activé la super-réfrigération.

Supercongélation

Supercongélation automatique

La supercongélation automatique s'active automatiquement lors du rangement d'aliments chauds.

Pendant la supercongélation automatique, le compartiment congélation refroidit sensiblement plus qu'en service normal.

Avec la supercongélation, les aliments sont congelés rapidement à cœur.

Remarque : Lorsque la supercongélation automatique est activée, la touche super est allumée et l'appareil peut fonctionner plus bruyamment.

Lorsque la supercongélation automatique est terminée, l'appareil revient automatiquement en service normal.

Arrêter manuellement la supercongélation automatique :

■ Appuyez sur la touche super.

Supercongélation manuelle

Pendant la supercongélation manuelle, le compartiment congélation refroidit au maximum.

Activez la supercongélation par exemple :

■ pour congeler des produits alimentaires à cœur rapidement
■ 4 ... 6 heures avant de ranger 2 kg ou plus de produits alimentaires
■ pour profiter de la capacité de congélation maximale → "Capacité de congélation maximale" à la page 42

Remarque : Si vous avez activé la supercongélation, l'appareil peut fonctionner plus bruyamment.

Au bout de 2 jours et 12 environ, l'appareil revient en service normal.

Allumer / Éteindre la supercongélation:

■ Appuyer sur la touche super. Le voyant de la touche est allumé si vous avez activé la supercongélation.

Mode Vacances

En cas d'absence prolongée, vous pouvez commuter l'appareil sur le mode Vacances, économe en énergie lui aussi.

La température du compartiment réfrigérateur commute automatiquement sur +14 °C.

Pendant cette période, ne rangez pas de produits alimentaires dans le compartiment réfrigérateur.

La température dans le compartiment congélateur reste inchangée.

Allumer / Éteindre le mode Vacances :

■ Appuyez sur la touche holiday. Une fois le mode Vacances activé, la touche est allumée et l'indicateur de température du compartiment réfrigérateur n'affiche plus de température.

Alarme

Alarme de porte

L'alarme de porte retentit lorsque la porte de l'appareil reste ouverte longtemps.

■ Fermez la porte ou appuyez sur la touche alarm.

L'alarme sonore s'éteint.

Alarme de température

Si la température monte trop dans le compartiment congélation, l'alarme de température retentit.

Attention!

Pendant la décongélation, des bactéries peuvent apparaître et altérer les aliments congelés.

Ne remettez pas à congeler des aliments partiellement ou entièrement décongelés. Congelez de nouveau les aliments uniquement après les avoir cuits ou rôtis. N'utilisez plus la durée de conservation dans son intégralité.

Remarque : L'alarme peut s'activer dans les cas suivants, sans qu'il y ait de risque pour les aliments congelés :

■ Mise en service de l'appareil
■ Rangement de grandes quantités de produits alimentaires frais
■ Porte du compartiment congélation restée ouverte trop longtemps.

Pour afficher la température la plus élevée qui a régné et pour éteindre l'alarme sonore :

■ Appuyez sur la touche alarm. La température la plus élevée qui a régné dans le compartiment congélateur s'affiche brièvement. Ensuite s'affiche à nouveau la température qui a été réglée. A partir de ce moment-là, l'appareil recommence à déterminer et enregistrer la température la plus élevée.

Remarque : La touche alarm s'allume jusqu'à ce que la température réglée soit à nouveau atteinte.

Compartiment réfrigérateur

Le compartiment réfrigérateur permet de conserver des produits laitiers, des oeufs, des aliments cuisinés, des pâtisseries, des conserves ouvertes et du fromage à pâte dure.

La température est réglable entre +3 °C et +8 °C.

En raison du stockage au froid, vous pouvez aussi ranger des denrées très périssables à court et moyen terme. Plus la température choisie est basse et plus les processus enzymatiques et chimiques ainsi que la détérioration par des micro-organismes sont lents. Une température de +4 °C ou inférieure garantit un maintien au frais optimal ainsi que la sécurité des produits alimentaires stockés.

Consignes de rangement

• Rangez les produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur.
  ■ Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.
  ■ Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous évitez ainsi les communications d'odeurs et que les pièces en plastique se colorent.
  ■ Attendez que les produits alimentaires chauds et les boissons aient refroidi avant de les mettre dans le compartiment réfrigérateur.

Tenez compte des différentes zones froides dans le compartiment réfrigérateur

L'air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent.

Zone la plus froide

La zone la plus froide se trouve sur la plaque de séparation et dans le support pour grandes bouteilles.

Zone la moins froide

La zone la moins froide se trouve complètement en haut, contre la porte.

Remarques

• Rangez dans la zone la moins froide par ex. le fromage à pâte dure et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable.
• Rangez les aliments fragiles, par ex. le poisson, la charcuterie et la viande dans le compartiment fraîcheur. → "Compartiment fraîcheur" à la page 41

Compartiment fraîcheur

La température régnant dans le compartiment fraîcheur est maintenue proche de 0 °C.

La basse température et l'humidité optimale de l'air créent des conditions de rangement idéales pour les produits alimentaires frais.

Le compartiment fraîcheur permet de préserver la fraîcheur des aliments frais jusqu'à trois fois plus longtemps que le compartiment réfrigérateur, de maintenir ainsi encore plus longtemps la fraîcheur, de préserver les substances nutritives et le goût.

Bac à légumes

→ Fig. 10

Le bac à légumes est l'endroit optimal où stocker les fruits et légumes frais. Le régulateur d'humidité de la cloison et un joint spécial vous permettent d'ajuster l'humidité de l'air dans le bac à légumes.

Vous pouvez adapter l'humidité de l'air régnant dans le bac à légumes en fonction de la nature et de la quantité de produits stocker :

■ Fruits principalement ou bac très rempli : réglez une humidité de l'air moins élevée
Légumes principalement ou bac rempli de produits différents ou faiblement rempli : réglez une humidité de l'air plus élevée

Remarques

Pour préserver leur qualité et leur arôme, il est recommandé de stocker les fruits (par exemple les ananas, bananes, papayes, agrumes) et les légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors de l'appareil à des températures comprises entre +8 °C ... +12 °C.
■ Suivant la quantité et la nature des produits stockés, de l'eau peut se condenser dans le bac à légumes. Retirez l'eau condensée avec un essuie-tout sec et ajustez l'humidité de l'air dans le bac à légumes via le régulateur d'humidité.

Bac fraîcheur

→ Figure 1/14

En raison du climat de stockage qui y règne, le bac fraîcheur offre des conditions idéales pour conserver le poisson, la viande et la charcuterie.

Durées de stockage à 0 °C

Les durées de stockage sont fonction de la qualité initiale.

Poisson frais, fruits de mer :	jusqu'à 3 jours
Volaille, viande (cuite/rôtie) :	jusqu'à 5 jours
Bœuf, porc, agneau, charcuterie (en tranches) :	jusqu'à 7 jours
Poisson fumé, brocolis :	jusqu'à 14 jours
Salade, fenouil, abricots, prunes :	jusqu'à 21 jours
Fromage à pâte molle, yaourt, fromage blanc, babeurre, chou-fleur :	jusqu'à 30 jours

Compartiment congélateur

Le compartiment congélateur convient pour ceci :

■ pour stocker des produits surgelés
■ pour préparation de glaçons
■ pour congeler des produits alimentaires

La température est réglable entre -16 °C ... -24 °C.

La congélation vous permet de stocker longtemps les denrées périssables sans pertes notables de qualité vu que les basses températures ralentissent fortement la détérioration ou la stoppent. L'aspect, l'arôme et l'ensemble des ingrédients demeurent préservés dans leur très large majorité.

La température de stockage à long terme des produits alimentaires doit être de -18 °C ou encore plus basses.

Le temps nécessaire pour permettre aux produits frais rangés au congélateur de congeler à cœur dépend des facteurs suivants :

■ Température réglée
■ Nature du produit alimentaire
■ Degré de remplissage du compartiment congélation
■ Quantité et type de stockage

Congeler une petite quantité d'aliments

Congeler des aliments :

■ dans le bac à produits congelés placé à l'arrière sur le grand tiroir à produits congelés ou dans le tiroir à produits congelés plat → "Présentation de l'appareil" à la page 35
■ en commençant par la droite
■ bien étaler

C'est ainsi qu'ils seront congelés à cœur le plus rapidement.

Capacité de congélation maximale

La capacité de congélation maximale indique quelle quantité d'aliments l'appareil peut congeler à cœur en 24 heures.

Sur la plaque signalétique, vous trouverez des indications concernant la capacité de congélation maximale.

→ "Présentation de l'appareil" à la page 35

Pour profiter de la capacité de congélation maximale, activez la supercongélation 24 heures avant de ranger les aliments frais.

→ "Supercongélation" à la page 38

Conditions préalables pour une capacité de congélation maximale

1. 24 heures environ avant de ranger des produits frais : activez la supercongélation.
   → "Supercongélation manuelle" à la page 38
2. Retirez le récipient du compartiment congélateur et déposez les produits alimentaires directement sur les clayettes et le fond du compartiment congélateur.
3. Commencez par garnir le compartiment supérieur avec des produits alimentaires. C'est là qu'ils seront congelés à cœur le plus rapidement.
4. Si le compartiment supérieur ne suffit pas, stockez la quantité restante dans le compartiment situé en dessous, en commençant du côté avant droit.
5. Faites congelez les produits alimentaires frais le plus près possible des parois latérales.

Utiliser l'intégralité du volume de congélation

Pour loger la quantité maximale de produits congelés :

■ retirez toutes les pièces d'équipement.

■ Déposez les produits alimentaires directement sur les clayettes et le fond du compartiment congélateur.

Achats de produits surgelés

■ Vérifiez que l'emballage est intact.

■ Veillez à la date de conservation minimum.

La température dans le congélateur commercial doit être de -18^ ou moins.

N'interrompez pas la chaîne du froid : utilisez de préférence un sac isotherme pour le transport, puis rangez rapidement les produits dans le compartiment congélation.

Attention lors de rangement

- Congelez des quantités d'aliments plus importantes dans le compartiment supérieur. C'est là qu'ils seront congelés le plus vite et en douceur.

- Étalez les produits alimentaires sur une grande surface dans les compartiments ou les bacs à produits congelés.

■ Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec d'autres déjà congelés. Si nécessaire, réordonnez les produits alimentaires congelés à cœur déjà présents dans les bacs.

- Consigne importante pour que l'air circule de manière impeccable dans l'appareil : Insérez le bac à produits congelés jusqu'à la butée.

Congélation de produits frais

Pour congeler les aliments, n'utilisez que des aliments frais et d'un aspect impeccable.

Les aliments consommés cuits (y compris au four) et rôtis se prêtent mieux à la congélation que les aliments, consommés crus.

Avant la congélation, il faut soumettre les aliments à des processus de préparation différents selon la variété, pour préserver au mieux leur valeur nutritive, leur arôme et leur couleur :

■ Légumes : Lavage, broyage, blanchiment.
■ Fruits : Lavage, dénoyautage et éventuellement épluchage ; ajoutez le cas échéant du sucre ou de l'acide ascorbique en solution.

Vous trouverez des conseils à ce sujet dans la littérature spécialisée.

Vont au congélateur

■ Pain et pâtisserie
■ Poisson et fruits de mer
Viande
■ Le gibier et la volaille
■ Fruits, légumes et herbes
■ Les œufs sans coque
■ Les produits laitiers, par ex. le fromage, le beurre et le fromage blanc
■ Les plats précuisinés et restes de plats, par exemple soupes, ragoûts, viande cuite, poisson cuit, plats à base de pommes de terre, soufflés et mets sucrés

Ne vont pas au congélateur

■ Variétés de légumes habituellement dégustées crues, par exemple les salades ou radis
■ Œufs avec coque ou les œufs cuits durs
Raisins
■ Pommes, poires, pêches entières
■ Yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise

Emballer les surgelés

La nature correcte de l'emballage et le choix du matériau conditionnent de manière déterminante la préservation de la qualité du produit, et évitent l'apparition de brûlures par le froid.

1. Placez les aliments dans l'emballage.
2. Presser pour chasser l'air.
3. Fermez hermétiquement l'emballage afin que les produits alimentaires ne perdent pas leur goût ou ne sèchent pas.
4. Indiquez sur l'emballage le contenu et la date de congélation.

Emballage adapté :

■ Feuilles en plastique
■ Feuilles en polyéthylène
■ Feuilles d'aluminium
■ Boîtes de congélation

Moyens de fermeture appropriés :

Caoutchoucs
■ Clips en plastique
■ Rubans adhésifs résistants au froid

Emballage non approprié :

■ Papier d'emballage
■ Papier sulfurisé
Cellophane
■ Sacs-poubelles et sacs d'achat déjà utilisés

Durée de conservation du produit congelé à -18 °C

Poisson, charcuterie, plats jusqu'à 6 mois pré-cuisinés, pâtisseries :

Viande, volaille : jusqu'à 8 mois

Fruits, légumes : jusqu'à 12 mois

Calendrier de congélation

Le calendrier de congélation imprimé indique la durée maximale de stockage, en mois, à une température permanente de -18 °C.

Décongélation des produits

Il faut adapter la méthode de décongélation au produit alimentaire concerné et au but d'utilisation afin de préserver au mieux la qualité du produit.

Méthodes de décongélation :

Dans le compartiment réfrigérateur (convient particulièrement aux denrées d'origine animale comme le poisson, la viande, le fromage et le fromage blanc)
■ A la température ambiante (pain)
Au micro-ondes (produits alimentaires destinés à une consommation ou une préparation immédiate)
■ Four / cuisinière (produits alimentaires destinés à une consommation ou une préparation immédiate)

Attention!

Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous ne pouvez recongeler qu'après avoir transformé la denrée en plat prêt à déguster (plat cuit au four compris).

N'utilisez plus intégralement la durée maximale de conservation du produit congelé.

Dégivrer l'appareil

Compartiment réfrigération

La décongélation s'effectue automatiquement.

Le compartiment congélation ne décongèle pas automatiquement afin que les aliments congelés ne décongèlent pas. Une couche de givre gène la communication du froid aux produits et accroît la consommation de courant.

- Éliminer régulièrement la couche de givre.

Attention!

Évitez tout dommage aux tuyaux du circuit de refroidissement.

Le fluide frigorigène risquerait en fuyant blesser les yeux ou de s'enflammer.

■ Ne raclez jamais la couche de givre avec un couteau ou un objet pointu.

Procédez comme suit :

1. Allumez la supercongélation env. 4 heures avant le dégivrage. Ce mode amène les produits alimentaires à très basses températures, ce qui vous permet de les stocker plus longtemps à température ambiante.

2. Retirez les aliments congelés et stockez-les dans un endroit frais.

3. Mettre l'appareil hors tension.

4. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte.

5. Pour accélérer le dégivrage : posez dans le compartiment congélation un dessous de plat et une casserole remplie d'eau chaude.

6. Essuyez l'eau de dégivrage avec un chiffon ou une éponge.

7. Passez un essuie-tout sec pour sécher le compartiment congélation.

8. Enclenchez l'appareil.

9. Rangez les produits congelés.

Nettoyage

Attention!

Évitez d'endommager l'appareil et ses pièces d'équipement.

N'utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l'acide, ni aucun solvant.
N'utilisez jamais d'éponges abrasives ou susceptibles de rayer. De la corrosion peut apparaître sur les surfaces métalliques.
■ Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer !

eProcédez comme suit :

1. Mettre l'appareil hors tension.
2. Débranchez la fiche de la prise ou ramenez le disjoncteur en position éteinte.
3. Sortez les produits alimentaires et rangez-les dans un endroit frais. Si présent : Déposez l'accumulateur de froid sur les produits alimentaires.
4. Si présente : Attendez que la couche de givre ait fondu.
5. Ne nettoyez l'appareil qu'avec un chiffon doux, de l'eau tiède et du produit à vaisselle présentant un pH neutre.
   Veillez à ce que l'eau de rinçage ne pénètre pas dans l'éclairage et qu'elle ne gagne pas la zone d'évaporation via l'orifice d'écoulement.
6. Essuyez le joint de porte avec de l'eau propre et frottez soigneusement avec un chiffon pour le sécher.
7. Rebranchez l'appareil, allumez-le et rangez les produits alimentaires.

Attention!

Nettoyage des accessoires

Pour nettoyer, retirez les pièces variables de l'appareil.

→ "Équipement" à la page 36

Plaque séparatrice et couvercle du à légumes

Extraire la cloison séparatrice

→ Figure 11

■ Retirez la plaque en verre, appuyez par-dessous sur les leviers, tirez la cloison séparatrice en avant, soulevez-la, puis faites-la pivoter latéralement pour l'extraire.

Retirer le couvercle du bac à légumes

■ Soulevez le couvercle, tirez-le en avant et faites-le basculer latéralement pour l'extraire.

Mettre en place le couvercle du bac à légumes et la cloison séparatrice

→ Figure 12

1. Mettez en place le couvercle du bac à légumes.
2. Mettez en place la cloison séparatrice.
3. Mettez en place la plaque en verre.

Rails de sortie

→ Figure 13

Déposer les rails de sortie

1. Extrayez le rail de sortie.
2. Poussez le dispositif de verrouillage dans le sens de la flèche.
3. Détachez le rail de sortie du goujon arrière.
4. Comprimez le rail de sortie télescopique, poussez-le en arrière au dessus du goujon arrière puis décrantez-le.

Incorporer les rails de sortie

1. Posez le rail de sortie déployé sur le goujon avant.

2. Tirez légèrement le rail de sortie en avant pour le faire encranter.

3. Mettez le rail de sortie en place contre le goujon arrière.
4. Poussez le dispositif de verrouillage vers l'arrière.

bac

Odeurs

Si des odeurs désagréables se manifestent :

1. Éteignez l'appareil par la touche Marche / Arrêt ①.
2. Sortez tous les produits alimentaires de l'appareil.
3. Nettoyer l'intérieur de l'appareil.→ "Nettoyage" à la page 45
4. Nettoyer tous les emballages.
5. Pour empêcher l'apparition d'odeurs, mettez sous emballage hermétique les produits alimentaires qui dégagent une forte odeur.
6. Rallumez l'appareil.
7. Rangez les produits alimentaires.
8. Au bout de 24 heures, vérifiez si de nouveau des odeurs sont apparues.

Éclairage

Votre appareil est équipé d'un éclairage par LED ne demandant pas d'entretien.

Seul le service après-vente ou des spécialistes agréés sont autorisés à réparer l'éclairage.

Bruits

Bruits normaux

Remarque : Si la supercongélation automatique ou manuelle est activée, l'appareil peut fonctionner plus bruyamment.

Bourdonnement : Un moteur tourne, par exemple le groupe frigorifique, un ventilateur.

Gargouillis, ronflement ou clapotis : Le fluide frigorigène circule dans les tuyaux.

Cliquetis : Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.

Craquement : le dégivrage automatique est en cours.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb :

Ajustez l'appareil à l'aide d'un niveau à bulle. Si nécessaire, insérez quelque chose sous l'appareil.

Des récipients, clayettes ou rangements vacillent ou se coincent : Vérifiez les pièces d'équipement amovibles et remettez-les éventuellement en place.

Des bouteilles ou récipients se touchent : Éloignez les bouteilles ou récipients les uns des autres.

Dérangements, Que faire si ...

Avant d'appeler le service après-vente, veuillez vérifier si le tableau ci-après ne vous permet pas de supprimer le dérangement vous-même.

La température dévie fortement par rapport au réglage.

Éteignez l'appareil et laissez-le éteint 5 minutes.→ "Arrêt et remisage de l'appareil"à la page 37Si la température est trop élevée, vérifiez-laà nouveau au bout de quelques heures.Si la température est trop basse, vérifiez-laà nouveau le jour suivant.

Aucun voyant ne s'allume.

Fiche mâle incorrectement branchée dans la prise de courant.	Raccordez la fiche mâle.
Fusible grillé / disjoncteur disjoncté. Vérifiez les fusibles / disjoncteurs.
Une coupure de courant s'est produite. Vérifiez la présence de courant.

L'affichage indique E....

L'électronique a détecté un défaut. Appelez le service après-vente.

→ "Service après-vente" à la page 50

Une alarme sonore retentit et la touche alarm s'allume.

	Appuyez sur la touche alarm.L'alarme est éteinte.
La porte de l'appareil est ouverte. Fermez la porte de l'appareil.
Les orifices d'entrée et de sortie d'air sont recouverts.	Dégagez les orifices d'entrée et de sortie d'air.
De grandes quantités de produits alimentaires frais ont été rangés.	Ne dépassez pas la capacité de congélation maximale.

Le voyant clignote, une alarme sonore retentit et la touche alarm s'allume.

	Appuyer sur la touche alarm. L'alarme est éteinte.
La porte de l'appareil est ouverte. Fermer la porte de l'appareil.
Orifices d'entrée et de sortie d'air recouverts. Dégagez les orifices d'entrée et de sortie d'air.
De grandes quantités de produits alimentaires frais ont été rangés.	Ne dépassez pas la capacité de congélation maximale.

L'affichage clignote.

La température a trop monté dans le compartiment congélateur.

Après avoir appuyé sur la touche alarmla température la plus élevée qui a régné dans le compartiment congélateur s'affiche pendant 5 secondes. Appuyer sur la touche alarm. L'affichage ne clignote plus.

L'appareil ne réfrigère pas, l'affichage et l'éclairage sont allumés.

L'appareil se trouve en mode Exposition. Lancez le self-test de l'appareil.→ "Autodiagnostic de l'appareil" à la page 50Une fois le programme exécuté, l'appareil se remet en service normal.

La supercongélation automatique ne s'active pas.

L'appareil décide de lui-même si la supercongé-lation automatique est nécessaire et l'active ou la désactive automatiquement.

Le compartiment fraîcheur est trop chaud ou trop froid.

La température standard est réglée sur une valeur trop haute ou trop basse (par exemple présence de givre dans le compartiment fraîcheur).

Vous pouvez régler la température dans le compartiment fraîcheur plus haut ou plus bas de 3 niveaux. Si la température dans le compartiment réfrigérateur est réglée sur le niveau 0, le compartiment fraîcheur a une température proche de 0 °C.

1. Appuyer sur la touche super compartiment réfrigérateur et la maintenir enfoncée jusqu'à ce que l'affichage de température du compartiment réfrigérateur clignote.
2. Appuyer sur la touche +/- pour modifier le réglage.
   Le niveau -3 correspond à la température la plus basse.
   Le niveau +3 correspond à la température la plus élevée.
   Le niveau réglé est mémorisé au bout d'une minute.

Service après-vente

Si vous ne parvenez pas à supprimer le défaut, veuillez s.v.p. vous adresser à notre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d'éviter des déplacements inutiles du technicien.

Vous trouverez ici ou dans le répertoire du service après-vente les données permettant de contacter le service après-vente le plus proche.

Lors de l'appel, veuillez indiquer le numéro de série (E-Nr) et le numéro de fabrication (FD) que vous trouverez la plaque signalétique.

→ "Présentation de l'appareil" à la page 35

Faites confiance aux compétences du fabricant. Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, disposent des pièces de rechange d'origine adaptées à vos appareils électroménagers.

Autodiagnostic de l'appareil

Votre appareil comprend un programme d'autodiagnostic affichant les défauts que votre service après-vente peut supprimer.

1. Éteignez l'appareil et attendez 5 minutes.
2. Mettez l'appareil sous tension.
3. Dans les 10 premières secondes, appuyez sur la touche super du compartiment congélation pendant 3 ... 5 secondes et maintenez-la enfoncée jusqu'à l'émission d'un signal sonore. Le programme de self-test démarre. Au cours du self-test, un signal sonore long retentit.

Si, à la fin du self-test, 2 signaux sonores retentissent et si la température réglée s'affiche : votre appareil fonctionne parfaitement.
Si, à la fin du self-test, 5 signaux sonores retentissent et si la touche super du compartiment congélation clignote pendant 10 secondes : prévenez le service après-vente.

Une fois le programme exécuté, l'appareil se remet en service normal.

Conseils et réparations

surVous trouverez les coordonnées du service après-vente des différents pays dans la liste ci-jointe.

FR 01 40 10 12 00

B 070 222 142

qui _H^C 0848 840 040

Garantie

Vous recevrez des renseignements détaillés sur la durée et les conditions de la garantie dans votre pays auprès de votre service après-vente, de votre revendeur et sur notre site Internet.

it Indice
