KORISNIČKI PRIRUČNIK EMS60E GORENJE

Električna ugradna ploča za kuhanje namijenjena je upotrebi u domaćinstvu.

Za pakiranje proizvoda koristimo materijale pogodne za okoliš, koji se bez štetnosti za okoliš mogu ponovno preraditi (reciklirati), deponirati ili uništiti.

Uputstva za priključenje

Priključenje mora biti izvršeno sukaldno uputstvima koja su priložena aparatu, te važećim propisima i standardima.

Priključenje smije obaviti samo stručno osposobljena osoba.

Natpisna tablica

Natpisna tablica s temeljnim podacima pričvršćena je na donjoj strani ploče.

Električna ugradna ploča za kuhanje ..... 23

Štovani kupac!

Uputstva za upotrebu

Uputstva za priključenje

Natpisna tablica

Važna upozorenja 24

Tehnički podaci 24

Upravljanje električnim pločama...... 24

Posude 25

Štednja energije

Čišćenje i održavanje ....25

Ploče za kuhanje

Uputstva za ugradnju.... 26

Važna upozorenja

Mjere izreza ugradne ploče

Postupak ugradnje

Uputstva za priključenje ugradne ploče na

električnu mrežu....27

Važna upozorenja

Postupak

⚠️Važna upozorenja

• Aparat smije ugraditi u kuhinjski elemenat te ga priključiti na električnu mrežu i plin samo stručna osoba
• Pojedini djelovi aparata (okolica grijaćih polja) ugriju se tokom rada, zato se pobrinite, da djeca budu na prikladnoj udaljenosti od izvora toplote i pravovremeno ih upozorite na opasnost opekotina.
• Pregrijana masnoća tokom kuhanja ili prženja vrlo se brzo upali i postoji opasnost opekotina. Zato jela na masti ili ulju (npr. prženi krumpirići) pripremajte pažljivo i pod stalnim nadzorom.
• Električne ploče ne smiju biti upaljene prazne, bez posuđa.
• Aparat ne upotrebljavajte za zagrijavanje prostorije.
• U slučaju kvara isključite dovod električne energije u aparat. Pozovite servisnu službu.

- Aparat ne smijete čistiti aparatom na vruću paru, ili visokotlačnim parnim aparatom za čišćenje.

Simbol na proizvodu ili na njegovoj ambalaži označuje da se s tim

■ proizvodom ne smije postupiti kao s otpadom iz domaćinstva. Umjesto toga treba biti uručen prikladnim sabirnim točkama za recikliranje elektroničkih i električkih aparata. Ispravnim odvoženjem ovog proizvoda spriječit ćete potencijalne negativne posljedice na okoliš i zdravlje ljudi, koje bi inače mogli ugroziti neodgovarajućim rukovanjem otpada ovog proizvoda. Za detaljnije informacije o recikliranju ovog proizvoda molimo Vas da kontaktirate Vaš lokalni gradski ured, uslugu za odvoženje otpada iz domaćinstva ili trgovinu u kojoj ste kupili proizvod.

Tehnički podaci

Tip EVK61 EVK62 EVK63
Dimenzije aparata(visina/širina/dubina) (mm)	95/600/530
Električni priključak	3N AC 400, 50 Hz
Radni napon	230 V
Ukupna priključna snaga	max. 7,0 kW max.	6,5 kW max. 5,5
Vrsta prekidača	S = prekidač sa 7 položaja
Grijaće ploče	N= normalna grijaća pločaB= grijaća ploča za brzo kuhanje
lijevo otraga	145/1,5/B	145/1,0/N	145/1,0/N
lijevo naprijed	180/2,0/B	180/2,0/B	180/2,0/B
desno naprijed	145/1,5/B	145/1,5/B	145/1,0/N
desno otraga	180/2,0/B	180/2,0/B	180/1,5/N
Ukupno (kW)	7,0 6,5 5,5

Upravljanje električnim pločama

Električna mjesta za kuhanje upravljate gumbovima, ugrađenima u ploču za upravljanje. Žuta lampica svijetli, kad je uključena barem jedna ploča.

Na gumbovima je jačina grijanja označena od 1 do 6. U položaju 1 snaga grijanja je najmanja, u položaju 6 najveća, a u položaju 0 grijanje je isključeno. Međumjesne vrijednosti jačine grijanja odabirete i podešavate stupnjevano. Kod stupnjevanih prekidača možete gumbe vrtiti u oba smjera.

Električnu ploču isključite postavljanjem gumba u položaj 0.

Posuđe

Upotrebljavajte kvalitetno posuđe s ravnim i stabilnim dnom.

• Tokom kuhanja neka posuda bude uvijek na sredini ploče za kuhanje.
• Za kuhanje u posuđu iz vatrostalnog ili temperaturno postojanog stakla ili porculana slijedite uputstvima proizvođača posuđa.
• Ako koristite lonac pod pritiskom (ekonom lonac), stalno ga nadzirite, dok ne postignete pravilan pritisak. Ploča za kuhanje neka najprije radi najvećom snagom, a zatim, sukladno uputstvima proizvođača lonca pravovremeno okrenite odgovarajući gumb u niži položaj.

• Ako je uključite i ostavite praznu, ili na nju postavite praznu posudu,
• Ako upotrebljavate nepodesno posuđe, na primjer s neravnim, grbavim dnom, ili posuđe premalog promjera (npr. džezvu za kavu).
• Prije no što stavite posudu na ploču, obrišite dno posude do suhog, da omogućite provođenje toplote, i da se zona kuhanja ne ošteti.

Štednja energije

• Dno posude neka bude blago zakrivljeno prema unutra, jer se pritom toplota s ploče najbolje prenosi.
• Promjer dna tava i lonaca mora odgovarati promjeru ploče za kuhanje. Ako je posuda premalena, dolazi do gubitka toplote, a mjesto kuhanja može se oštetiti i prljavština se zapeče.
• Uvijek koristite poklopac ako priprema hrane to omogućuje.
• Posuda neka bude prikladne veličine obzirom na količinu jela. Priprema manje količine jela u velikoj posudi gubitak je energije.
• Jela s dužim razdobljem kuhanja pripremajte u loncu pod pritiskom (ekonom lonac).
• Razno povrće, krumpir, i sl. možete kuhati i u manjoj količini vode. Time se jelo prije skuha, no pritom je važno da se poklopac dobro prilijega. Pri kraju kuhanja gumb zavrtite na stupanj za polagano vrenje.
• Ploču isključite približno 5-10 minuta pred završetkom kuhanja, odnosno pečenja.

Čišćenje i održavanje

Aparat čistite toplom vodom, tekućim deterdžentom i mekom krpom. Ne upotrebljavajte gruba sredstva za čišćenje i oštre predmete. Zapečene odnosno zasušene ostatke hrane navlažite mokrom krpom i omekšajte odgovarajućim sredstvom za čišćenje. Djelove iz nehrđajućeg čelika čistite sredstvima, namijenjenima u tu svrhu. Suhom, dobro upijajućom mekom krpom nanesite sredstvo u tankom sloju na suhu i hladnu površinu, te blago trljajte u smjeru površinske obrade. Tvrdokornije madeže očistite vlažnom krpom i sredstvom za čišćenje, a zatim suhom krpom istrljajte do sijaja. Ova sredstva za čišćenje ne smijete upotrebljavati za čišćenje aluminija.

Ploče za kuhanje

Prije početka čišćenja ploče moraju biti ohlađene najmanje na 50°C!

- Ostatke hrane s ploča obrišite vlažnom mekom krpom ili spužvicom. Preporučujemo da ploče povremeno premažete uobičajenim sredstvima

za njegu ploča za kuhanje. Nikad ne upotrebljavajte maslac, slaninu i slično.

• Obručevi ploča za kuhanje napravljeni su iz nehrđajućeg čelika. Zbog termičkih opterećenja, mogu se tokom kuhanja obojiti u žuto. Ovo je fizikalna pojava, koju možete djelomično odstraniti uobičajenim sredstvima za njegu nehrđajućih metala. Ipak, blaga sredstva ne odstrane požutjelost, dok abrazivna sredstva oštećuju površinu.
• Okolicu ploča čistite vrućom vodom, tekućim deterdžentom i mekom krpom. Tvrdokornije madeže hrane najprije odmočite. Ako je ploča štednjaka iz nehrđajućeg metala, može se desiti da s vremenom lagano požuti. Požutjelost odstranjujemo sredstvima koja se koriste za čišćenje nehrđajućih površina.

Uputstva za ugradnju

Važna upozorenja

- Furnir, odnosno obloge ugradnog kuhinjskog elementa moraju biti obrađene toplotno postojanim Ijepilima (100°C), inače mogu zbog slabije temperaturne otpornosti promijeniti boju i oblik.

Ploča za kuhanje prikladna je za ugradnju u radnu ploču nad kuhinjskim elementom širine 60 cm i veće.

- Donji kuhinjski elemenat ne smije imati ladice. Ako kuhinjski elemenat ima ugrađenu vodoravnu pregradu, ova mora biti udaljena 15 cm od donje površine radne ploče. Prostor između pregrade i ugradne ploče mora biti prazan, i na policu ne smijemo slagati nikakove predmete.

- Upotreba ukrasnih letava iz masivnog drveta na radnim pločama iza ploče štednjaka, dozvoljena je ako minimalni razmak ostane takav, kao što je to označeno na slikama za ugradnju.

- Najmanji razmak između ugradne ploče za kuhanje i zadnje stijenke označena je na slici za ugradnju ugradne ploče.

- Ugradnu ploču možete ugraditi u sve radne ploče debljine od 30 do 50 mm.

- Ako se u kuhinjskom elementu pod ugrađenim štednjakom nalazi ladica, nad tu ladicu te pod štednjak potrebno je ugraditi dodatnu horizontalnu pregradu visine 6 cm.

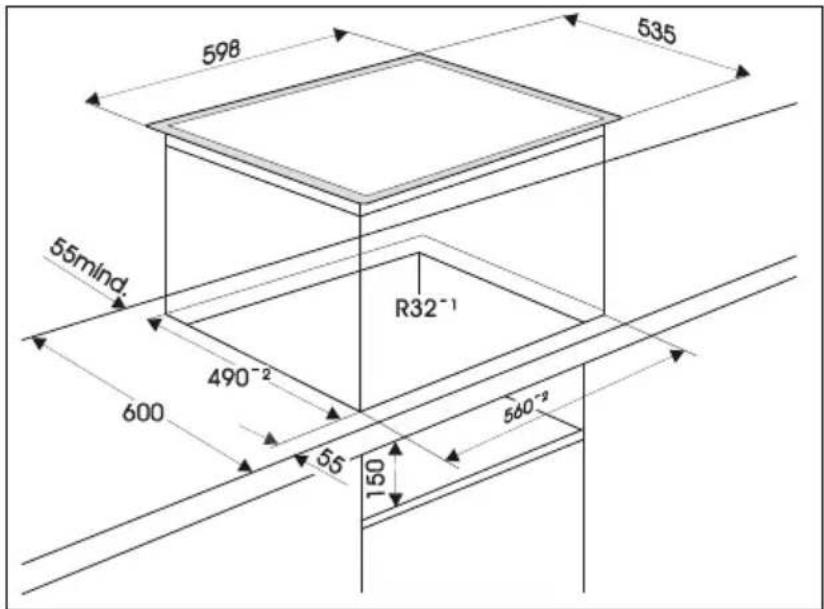

Mjere izreza ugradne ploče

Postupak ugradnje

- Radna ploča mora biti postavljena potpuno ravno.

Uputstva za priključenje ugradne ploče na električnu mrežu

Važna upozorenja

• Priključenje aparata smije izvesti samo ovlašćena osoba.
• Zaštita električne instalacije mora odgovarati važećim propisima.
• Prije priključenja provjerite da li napon, naveden na natpisnoj tablici, odgovara naponu mreže.
• U električnoj instalaciji mora biti napravljena sklopka, koja odvaja aparat u svim polovima od mreže i u kojoj je u otvorenom položaju razmak među kontaktima najmanje 3 mm. Prikladni su osigurači ili LS prekidači. Osigurače pred početkom zahvata isključite, odnosno odvijte dokraja.
• Aparat je izrađen za priključenje na trofaznu struju 400 V s ultim provodnikom, kao i za priključenje na izmjeničnu struju 230 V.
• Priključak mora biti odabran obzirom na strujne mogućnosti instalacije i osigurača. Priključni kabel morate obavezno provesti kroz napravu za rasterećenje, koja kabel štiti pred izvlačenjem.

Postupak

Priključenje aparata smije izvesti samo ovlašćena osoba ili registrirani servis! Zbog nepravilnog priključenja mogu se uništiti djelovi aparata i u tom slučaju nemate pravo na garanciju!

Priključni napon korisnika (230 V) mora ovlašćena osoba provjeriti pomoću naprave za mjerenje napona!

• Na donjoj strani aparata za kuhanje izvijačem otvorite poklopac priključne kutije. Pritom izvijačem oslobodite držače, postavljene lijevo i desno na donjoj strani priključne spone.
• Priključni kabel morate obavezno provesti kroz napravu za rasterećenje, koja kabel štiti pred izvlačenjem.
• Priključenje izvršite sukadno jednoj od prikazanih mogućnosti.
• Privijte čvrsto napravu za rasterećenje i zatvorite poklopac.

L1, L2 = vanjski provodnici pod naponom. Boje su obično crna, crna, smeđa.

N = neutralni provodnik. Boja je obično plava.

Pazite na pravilno priključenje N!
