Tuotetyyppi	Sisäänrakennettu sähköuuni
Merkki	Helkama
Malli	HKU75SSB
Leveys	59.5 cm
Korkeus	59.5 cm
Syvyys	54.6 cm
Paino	35 kg
Virtalähde	230 V ~ 50 Hz, 3.0 kW
Energiatehokkuusluokka	A
Uunin tilavuus	75 L
Päätoiminnot	Perinteinen lämpö, kiertoilma, grilli, sulatus, pizzatila
Lämpötila-alue	50 °C – 250 °C
Ohjaustyyppi	Nuppi- ja kosketusohjaus
Näyttö	Digitaalinen LED-näyttö
Puhdistustyyppi	Perinteinen emali (helppo puhdistaa)
Turvaominaisuudet	Automaattinen sammutus, lapsilukko, viileä kosketusluukku
Varaosien saatavuus	Valtuutetut huoltokeskukset jopa 10 vuoden ajan
Korjausindeksi (Ranska)	8.0 / 10
Väri	Ruostumaton teräs / musta lasi
Mukana toimitettu dokumentaatio	Käyttöohje, asennusohje, pika-aloituskortti

Usein kysytyt kysymykset - HKU75SSB Helkama

Kuinka asetan uunin kellon?

Paina Kello-painiketta, kunnes aika vilkkuu, säädä sitten + ja - -painikkeilla. Vahvista painamalla Kello-painiketta uudelleen.

Voinko käyttää alumiinifoliota uunissa?

Kyllä, mutta vältä kosketusta lämmitysvastuksiin. Aseta folio vain uunin ritilälle tai tarjottimelle, äläkä peitä pohjaa.

Miksi ruokani ei kypsy tasaisesti?

Varmista, että esilämmität uunin ja käytät oikeaa hyllytasoa. Kiertoilmatiloissa kuuma ilma kiertää tasaisesti. Uunin liiallinen täyttö voi aiheuttaa epätasaisia tuloksia.

Kuinka aktivoin lapsilukon?

Pidä Lukko-kuvaketta (tiettyä painiketta) painettuna 3 sekunnin ajan, kunnes lukkosymboli ilmestyy näyttöön. Toista sammuttaaksesi.

Mitä 'sulatus' -toiminto tekee?

Sulatustoiminto käyttää alhaista puhallinnopeutta huoneenlämpöisen ilman kierrättämiseen, sulattaen pakastetut ruoat turvallisesti kypsentämättä niitä.

Kuinka puhdistan uunin sisäosan?

Käytä kosteaa liinaa ja mietoa pesuainetta. Vältä hankaavia puhdistusaineita. Pinttyneelle lialle käytä Itsestään puhdistuvaa ohjelmaa, jos se on käytettävissä, tai hankaa käsin hankaamattomalla sienellä.

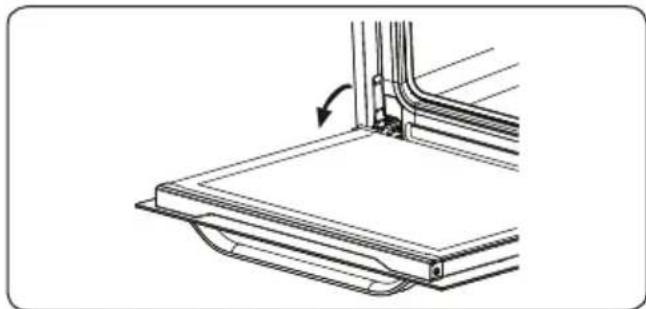

Voinko irrottaa uunin luukun puhdistusta varten?

Kyllä. Avaa luukku täysin, nosta lukitusvivut molemmista saranoista, sulje luukku osittain ja nosta se irti. Katso tarkat vaiheet käyttöohjeesta.

Mitä teen, jos uuni ei kuumene?

Tarkista katkaisin ja varmista, että uuni on kytketty pistorasiaan. Varmista, ettei ajastin ole asetettu. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltokeskukseen.

Kuinka vaihdan uunin hehkulampun?

Katkaise virta. Irrota lasikansi ruuvaamalla tai avaamalla. Vaihda 25W/230V korkean lämpötilan lamppu (G9 tai vastaava). Kiinnitä kansi takaisin ja kytke virta.

Mistä löydän varaosia, kuten ritilöitä tai tarjottimia?

Varaosia on saatavana virallisilta Helkama-jälleenmyyjiltä tai valtuutetuista verkkokaupoista. Käytä mallinumeroa HKU75SSB tilataksesi oikeat lisävarusteet.

KÄYTTÖOHJE HKU75SSB Helkama

FI Kalusteuuni / Käyttöopas

EN Built-in Oven / User Manual

Kiitos, että valitsit tämän tuotteen.

Tämä käyttöopas sisältää tärkeitä turvallisuustietoja sekä laitteen käyttö- ja huolto-ohjeet. Lue tämä opas huolellisesti ennen laitteen käyttöä, ja säilytä se myöhempää käyttöä varten.

Kuva Tyyppi Merkitys
	VAROITUS Vakavan vamman tai kuoleman vaara
	SÄHKÖISKUN VAARA Korkean jännitteen vaara
	TULIPALO Varoitus: tulipal on vaara / herkästi syttyviä materiaaleja
	HUOMIO Henkilö- tai omaisuusvahinkojen vaara
	TÄRKEÄÄ / HUOMAUTUS Laitteen oikea käyttö

SISÄLTÖ

1.TURVAOHJEET....4
1.1 Yleiset turvaohjeet....4
1.2 Asennusta koskevat varoitukset 6
1.3 Käytön aikana....7
1.4 Puhdistuksen ja huollon aikana....8
2.ASENNUS JA KÄYTÖN VALMISTELU 10
2.1 Ohjeet asentajalle....10
2.2 Uunin asentaminen....10
2.3 Sähkökytkentä ja turvallisuus 11
3.TUOTTEEN OMINAISUUDET....13
4.TUOTTEEN KÄYTTÖ....14
4.1 Uunin ohjaimet....14
4.2 Kypsennystaulukko....15

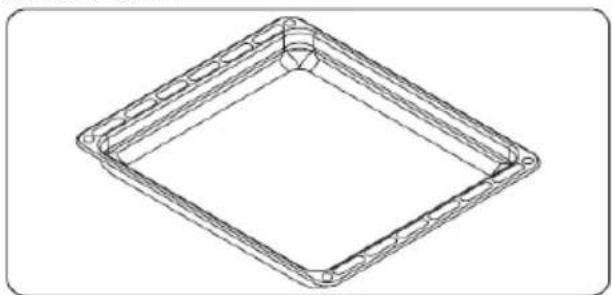

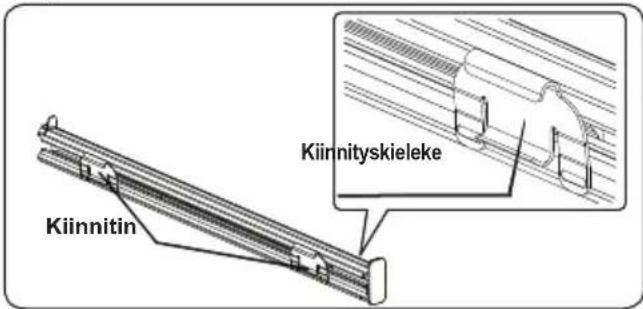

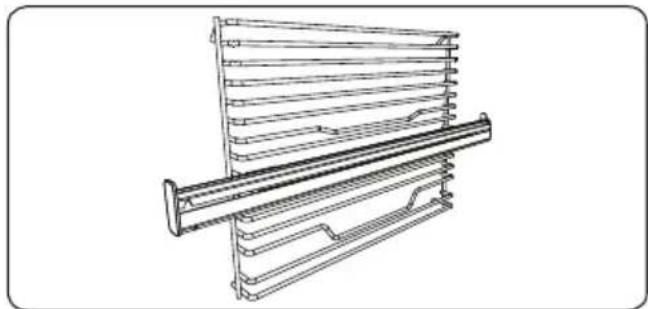

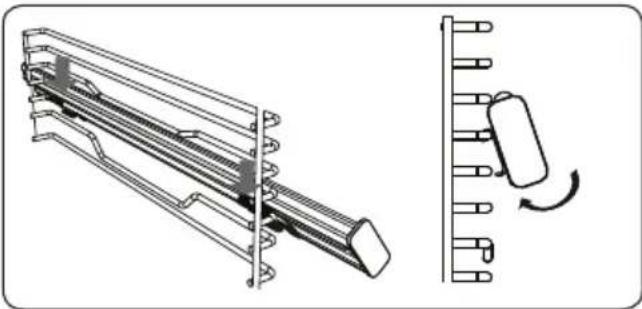

4.3 Lisävarusteet 18
5.PUHDISTUS JA HUOLTO 20
5.1 Puhdistus 20
5.2 Huolto 21
6.VIANETSINTÄ JA KULJETUS....22
6.1 Vianetsintä 22
6.2 Kuljetus 22
7.TEKNISET TIEDOT 23
7.1 Energian kulutusta koskevat tiedot....23

1. TURVAOHJEET

• Lue kaikki ohjeet huolellisesti ennen laitteen käyttöä ja säilytä niitä sellaisessa paikassa, josta löydät ne helposti aina tarvittaessa.
• Tämä opas on laadittu useita malleja varten, joten sinun laitteessasi ei välttämättä ole kaikkia siinä mainittuja ominaisuuksia. Tästä syystä opasta lukiessa tulee kiinnittää erityistä huomiota kunkin ohjeen yhteydessä esitettäviin kuviiin.

1.1 Yleiset turvaohjeet

- Tätä laitetta saavat käyttää 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joilla on rajoittuneet fyysiset, sensoriset tai mentaaliset kyvyt tai joilta puuttuu tarvittava kokemus tieto, jos he toimivat valvonnan alaisena tai heidät on perehdytetty laitteen turvalliseen käyttöön ja he ymmärtävät sen käytöstä mahdollisesti aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

⚠️VAROITUS: Tämä laite ja sen ulkopinnat ja osat kuumenevat käytön aikana. Huolehdi, ettet vahingossa koske laitteen keittoalueita. Pidä alle 8-vuotiaat lapset poissa laitteen läheltä, jollet valvo heidän toimiaan koko ajan.

⚠️! VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason päällä.

⚠️! VARIOITUS: Jos keittotason pinnassa on halkeama, sammuta laite välittömästi sähköiskun välttämiseksi.

- Älä käytä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

• Laite kuumenee käytön aikana. Huolehdi, ettet vahingossa koske uunin sisäosiin uunin ollessa kuuma.
• Laitteen kahvat voivat kuumentua hieman käytön aloittamisen jälkeen.
• Älä puhdista uunin luukun sisäpintaa tai uunin muita pintoja karkeilla ja/tai hankaavilla puhdistusaineilla tai -välineillä. Ne voivat naarmuttaa pintoja, mistä voi seurata lasioven hajoaminen ja/tai pintojen vahingoittuminen.

- Älä puhdista laitetta höyrypuhdistimella.

⚠️⚠️VAROITUS: Sähköiskun välttämiseksi varmista, että laite on kytketty pois päältä ennen kuin vaihdat siihen kuuluvia lamppuja.

⚠️HUOMIO: Kosketettavissa olevat osat voivat kuumentua keittämisen tai paistamisen aikana. Pidä pienet lapset etäällä laitteesta, kun sitä käytetään.

• Tämä laite on valmistettu kaikkien paikallisten ja kansainvälisten turvallisuusmääräyksien ja niihin perustuvien standardien mukaisella tavalla.
• Laitetta saa huoltaa ja korjata vain valtuutettu sähköasentaja. Muiden kuin valtuutettujen sähköasentajien suorittamat asennus- ja korjaustyöt voivat aiheuttaa vaaratilanteita. Älä muuta laitteen teknisiä ominaisuuksia millään tavalla. Väärät keittotason suojat voivat aiheuttaa onnettomuuksia.
• Ennen kytkentöjen suorittamista varmista, että asennuspaikan yhteydet (kaasun soveltuvuus ja paine tai sähkövirran jännite ja taajuus) ovat yhteensopivat laitteen kanssa. Kytkettäviä yhteyksiä koskevat tekniset tiedot löydät laitteen etiketistä.

⚠️HUOMIO: Tämä laite on suunniteltu ainoastaan ruoanlaittoon. Se on tarkoitettu yksinomaan sisätiloissa tapahtuvaan kotitalouskäyttöön. Laitetta ei

saa käyttää mihinkään muihin tarkoituksiin, kuten kaupallisiin tarkoituksiin tai huoneen lämmittämiseen.

• Älä käytä uunin luukun kahvoja laitteen nostamiseen tai siirtämiseen.
• Käyttäjien turvallisuus on varmistettu kaikin mahdollisin keinoin. Koska lasinen keittotaso voi hajota, se ei saa naarmuuntua puhdistuksen aikana. Älä anna keittoastioiden tai muiden esineiden pudota lasipinnalle tai iskeytyä sitä vasten.
• Varmista, ettei virtajohto vaurioidu tai takerru kiinni asennuksen aikana. Jos virtajohto vaurioituu, se on vaihdettava uuteen valmistajan, valtuutetun huoltoliikkeen tai asianmukaisen koulutuksen omaavan sähköasentajan toimesta.
• Älä anna lasten kiivetä uunin luukun päälle tai istua sen päällä sen ollessa auki.
• Pidä lapset ja eläimet poissa laitteen luota.

1.2 Asennusta koskevat varoitukset

• Älä käytä laitetta ennen kuin asennus on suoritettu loppuun.
• Laitteen saa asentaa vain valtuutettu sähköasentaja. Laitteen valmistaja ei ole vastuussa mistään epäpätevien henkilöiden suorittamasta virheellisestä sijoittamisesta tai asennuksesta johtuvista vahingoista.

• Kun purat laitteen pakkauksesta, varmista, ettei se ole vahingoittunut kuljetuksen aikana. Jos huomaat vikoja tai vaurioita, älä käytä laitetta vaan ota heti yhteys valtuutettuun huoltoliikkeeseen. Pakkausmateriaalit (nailon, niitit, Styrofoam jne.) voivat olla vahingollisia lapsille, ja ne tulee kerätä ja hävittää välittömästi.

• Suojaa laitteesi haitallisilta sääolosuhteilta.
  Suojaa laite suoralta auringonpaisteelta, sateelta, lumisateelta, pölyltä ja liialliselta kosteudelta.

• Laitteen vieressä sijaitsevien materiaalien (esim.
  kaapit) on kestettävä vähintään 100 °C:n lämpötilaa.
• Ylikuumenemisvaaran vuoksi laitetta ei saa asentaa oven taakse / ovella suljettavaan kaappiin.

1.3 Käytön aikana

• Kun kytket uunin päälle ensimmäistä kertaa, saatat huomata oudon hajun. Tämä on täysin normaalia.
  Haju johtuu uunivastusten eristysmateriaaleista.
  Ennen kuin kypsennät ruokaa uunissa ensimmäistä kertaa, suosittelemme, että kuumennat sitä tyhjänä täydellä teholla 45 minuutin ajan. Varmista, että uunia ympäröivässä tilassa on riittävä ilmanvaihto.

- Ole varovainen, kun avaa uunin luukkua käytön aikana tai sen jälkeen. Uunista ulos pääsevä höyry voi aiheuttaa palovammoja.

- Älä aseta syttyviä tai paloherkkiä materiaaleja laitteen lähelle sen ollessa käytössä.

- Käytä aina uunikintaita/patalappuja, kun asetat keittoastioita tai ruokaa uuniin tai otat niitä uunista pois.

- Uunia ei saa missään olosuhteissa vuorata alumiinifoliolla, sillä seurauksena voi olla ylikuumeneminen.

- Älä aseta astioita tai uunipeltejä suoraan uunin pohjan päälle kypsennyksen aikana. Pohja kuumenee erittäin voimakkaasti ja tuote voi vaurioitua.

Älä poistu laitteen luota, jos paistat tai keität nestemäistä tai kiinteää öljyä tai rasvaa. Lämpötilan ollessa erittäin kuuma, öljy tai rasva voi syttyä

palamaan. Älä koskaan yritä sammuttaa palavaa öljyä vedellä, vaan kytke laite pois päältä ja peitä sitten palavan öljyn sisältävä keittoastia kannella tai sammutuspeitteellä

• Jos et aio käyttää laitetta pitkään aikaan, käännä laitteen virtakytkin pois päältä.
• Varmista, että laitteen ohjausnupit ovat aina “0” (stop) -asennossa, kun laitetta ei käytetä.
• Kun vedät uunipeltejä ulos, ne kallistuvat alaspäin. Varo kaatamasta kuumia ruokia lattialle, kun otat niitä uunista.
• Älä laske mitään uunin luukun päälle sen ollessa auki. Tämä voisi vahingoittaa luukkua tai saattaa laitteen epätasapainoon.
• Älä jätä pyyhkeitä, tiskirättejä tai vaatteita roikkumaan laitteen kahvoista tai sen muista osista.

1.4 Puhdistuksen ja huollon aikana

• Varmista, että laite on kytketty pois päältä ennen kuin aloitat puhdistus- tai huoltotoimenpiteitä.
• Älä irrota ohjausnuppeja, kun puhdistat laitteen ohjauspaneelia.
• Jotta laitteesi toimisi tehokkaalla ja turvallisella tavalla, suosittelemme, että vaihdat siihen vain alkuperäisiä varaosia. Jos tarvitset varaosia, ota yhteys valtuutettuun huoltoliikkeeseen.

EU-vaatimustenmukaisuusvakuutus

CE Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

Tämä laite on suunniteltu ainoastaan kotona tapahtuvaan ruoanlaittoon. Kaikki muu käyttö

(esimerkiksi laitteen käyttö huonetilan lämmittämiseen) on vaarallista ja kiellettyä.

Laitteen käyttöohjeet on laadittu useaa eri emailia varten. Saatat huomata käyttöohjeita, jotkaät ole yhteensopivia sinun mallisi ominaisuuksien assa.

Laitteen hävittäminen

Tämä laitteeseen tai sen pakkaukseen kiinnitetty merkki ilmoittaa, että laitetta ei tule hävittää tavanomaisen kotitalousjätteen mukana. Sen sijaan tuote tulee toimittaa asianmukaiseen sähkölaitteiden ja -jätteen keräyspisteeseen. Kun huolehdit, että tuote hävitetään vaatimusten mukaisella tavalla, estät siitä väärän käsittelyn seurauksena ympäristöön ja/tai ihmisten terveyteen kohdistuvia haittoja. Lisätietoja tämän tuotteen kierrättämisestä saat ottamalla yhteyttä paikalliseen viranomaiseen, jätteidesi hävittämisestä vastaavaan palveluntarjoajaan tai liikkeeseen, josta tuote on ostettu.

2. ASENNUS JA KÄYTÖN VALMISTELU

VAROITUS: Laitteen saa asentaa ainoastaan valtuutettu huoltohenkilö tai koulutettu sähköasentaja. Asennus on suoritettava tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

• Väärin suoritettu asennus voi aiheuttaa haittoja ja vahinkoja. Laitteen valmistaja ei ole millään tavoin vastuussa tällaisista haitoista ja vahingoista, eivätkä ne kuulu tuotetakuun piiriin.
• Ennen kuin aloitat asennuksen, varmista, että asennuspaikan yhteydet (sähkövirran jännite ja taajuus) ovat yhteensopivat laitteen vaatimusten kanssa. Laitteeseen kytkettävien yhteyksien tekniset tiedot löydät tuotteen etiketistä.
• Asennus on suoritettava kaikkien asennuspaikassa voimassa olevien lakien, asetusten ja määräysten mukaisella tavalla (turvallisuusmääräykset, kierrätystä koskevat määräykset jne.).

2.1 Ohjeet asentajalle

Yleiset ohjeet

- Kun olet poistanut laitteen ja sen mukana toimitettavat lisävarusteet tuotepakkauksesta, varmista, ettei

laite ole vahingoittunut. Jos epäilet, että laite on vahingoittunut, älä ota sitä käyttöön, vaan ota välittömästi yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.

• Varmista, ettei laitteen asennuspaikan lähellä ole mitään syttyviä materiaaleja, kuten verhoja, öljyä, kangasta tai muita paloherkkiä materiaaleja.
• Laitteen vieressä sijaitsevien kalusteiden ja pöytätasojen on kestettävä yli 100 °C:n lämpötiloja.
• Laitetta ei tule asentaa tiskikoneen, jääkaapin, pakastimen, pyykkikoneen tai kuivausrummun päälle.

2.2 Uunin asentaminen

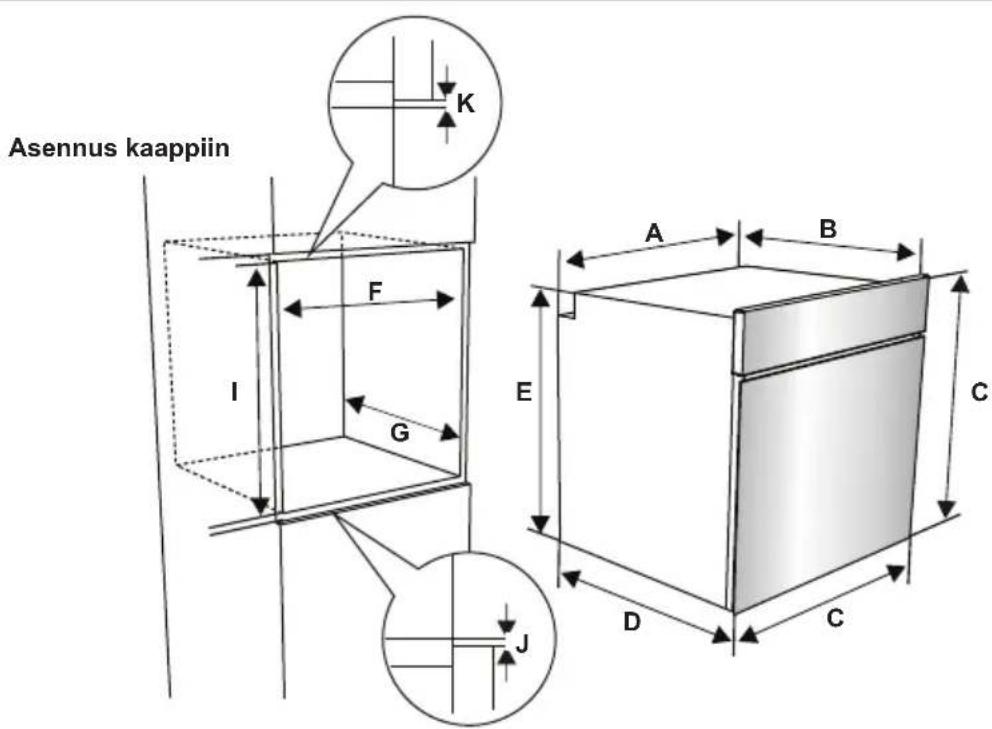

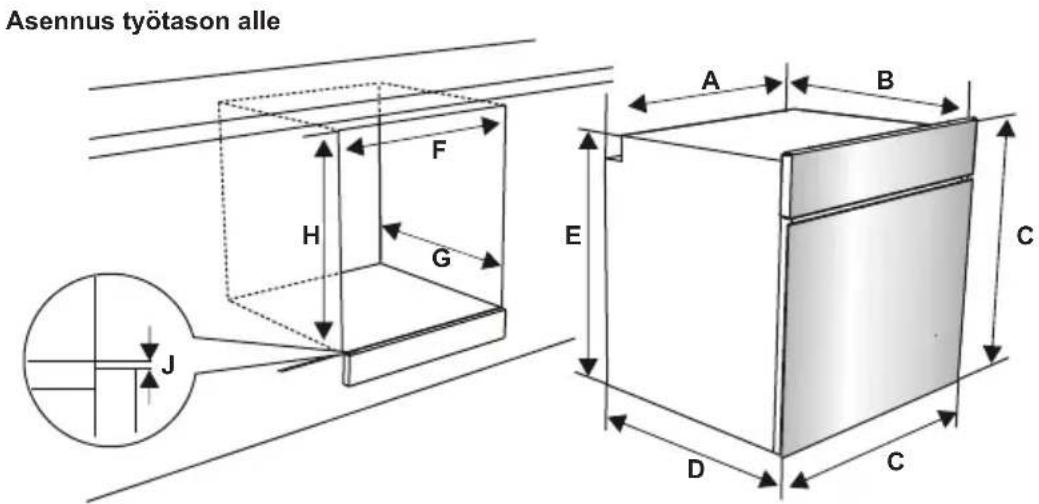

Laitteen mukana toimitetaan asennussarja, ja se voidaan asentaa mittavaatimukset täyttävän työtason alle. Alla on esitetty liesien ja uunien asennukselle asetetut mittavaatimukset.

A (mm) 557	minimi/maksimi F (mm)	560/580
B (mm) 550 min. G (mm) 555
C (mm) 595 min. H/I (mm) 600/590
D (mm) 575 min. J/K (mm) 5/10
E (mm) 574

Kun olet tehnyt tarvittavat sähköliitännät, työnnä uuni kaapin sisään. Avaa uunin luukku ja laita 2 ruuvia uunin rungossa oleviin aukkoihin. Kun uunin runko koskettaa kalusteen puupintaa, kiristä ruuvit.

2.3 Sähkökytkentä ja turvallisuus

VAROITUS: Laitteen sähkökytkentä on toteutettava valtuutetun huoltohenkilön tai pätevän

sähköasentajan toimesta tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

VAROITUS: LAITE ON MAADOITETTAVA.

- Ennen laitteen kytkemistä sähkönsyöttöön on tarkastettava, että laitteen nimellisjännite (painettu laitteen tunnistekilpeen) vastaa käytettävän sähköverkon jännitettä ja että sähköverkon johdotus on riittävän tehokas laitteen nimellistehoa varten (merkintä laitteen tunnistekilvessä).

- Varmista, että asentamisen aikana käytetään eristettyjä johtoja. Virheellinen kytkentä voi vaurioittaa laitetta. Jos sähköjohto on vaurioitunut ja se täytyy vaihtaa, sen saa tehdä vain valtuutettu henkilö.

- Älä käytä sovittimia, monipistorasioita tai jatkojohtoja.

- Sähköjohto on pidettävä etäällä laitteen kuumista osista, ja sitä ei saa taivuttaa eikä puristaa. Muutoin johto voi vaurioitua ja aiheuttaa oikosulun.

- Jos laitetta ei kytketä sähköverkkoon pistokkeella, on käytettävä vikavirtasuojaa (jonka kontaktiväli on vähintään 3 mm), jotta turvamääräykset täyttyvät.

- Laitteelle soveltuva tehonsyöttö on 220–240 V\~ tai 380–415 V 3N\~. Jos käyttöpaikassa on jokin muu syöttöjännite, ota yhteys valtuutettuun huoltohenkilöön tai pätevään sähköasentajaan.

- Laitteen oman virtajohdon (H05VV-F) on ulotuttava laitteeseen myös siinä tapauksessa, että laite asetetaan kaapin etuosaan.

- Varmista, että kaikki kytkennät on kiristetty tiukasti.

- Kiinnitä sähköjohto vedonpoistimeen ja sulje kansi.

- Liitäntäkotelon kytkentä sijaitsee liitäntäkotelon päällä.

3. TUOTTEEN OMINAISUUDET

Tärkeää: Mallikohtaisissa ominaisuuksissa on eroja, ja hankkimasi tuote ei välttämättä näytä samalta kuin alla olevissa kuvissa oleva tuote.

Osat

1. Ohjauspaneeli
2. Uunin luukun kahva
3. Uunin luukku

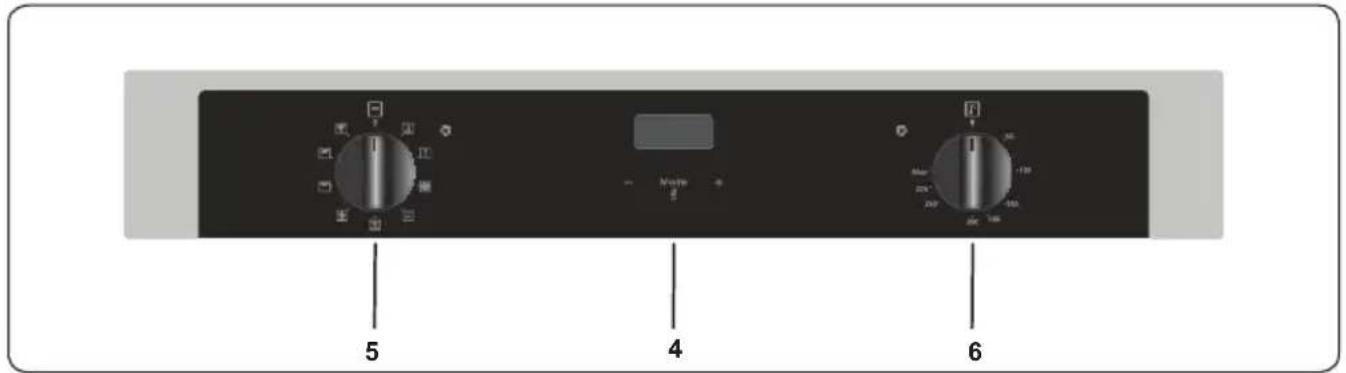

Ohjauspaneeli

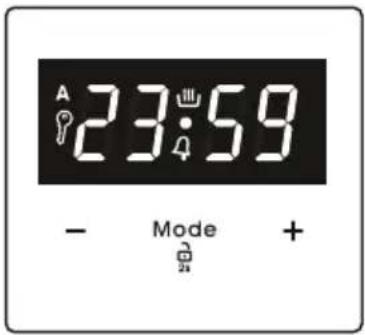

1. Monitoiminäyttö/-ajastin
2. Uunin toimintonuppi
3. Uunin lämpötilanuppi

4. TUOTTEEN KÄYTTÖ

4.1 Uunin ohjaimet

Uunin toimintonuppi

Käännä nuppi haluamaasi kypsennystoimintoa vastaavan symbolin kohdalle. Lisätietoja kypsennystoiminnoista löydät kohdasta "Uunin toiminnot".

Uunin lämpötilanuppi

Kun olet valinnut haluamasi kypsennystoiminnon, valitse tällä nupilla haluamasi lämpötila. Uunin lämmönsäätimen merkkivalo syttyy aina, kun lämmönsäädin on kytkeytynyt päälle ja lämmittää uunia haluttuan lämpötilaan tai ylläpitää sitä.

Uunin toiminnot

* Mallikohtaisista eroista johtuen hankkimasi uunin toiminnot saattavat erota alla kuvatuista toiminnoista.

Ainoastaan uunin lamppu kytkeytyy

päälle. Uunin valo pysyy päällä, kunnes käyttö lopetetaan.

Sulatus: Uunin merkkivalot ja puhallin

kytkeytyvät päälle. Kun sulatat ruokaa, käytä uunin kolmanneksi alimpia kannattimia. Sulatettavan ruoan alle

kannattaa asettaa uunipelti, johon sulavasta jäästä valuva vesi tippuu. Tämä toiminto ei kypsennä tai paista ruokaasi vaan ainoastaan nopeuttaa sen sulamista.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle ja uunin rengasvastus ja puhallin alkavat toimimaan.

Turbotoiminto jakaa lämpöä tasaisesti kaikkialle uuniin, minkä ansiosta ruoka kypsyy tasaisesti kaikilla uunin tasoilla. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, ja uunin ala- ja ylävastukset alkavat lämmittämään uunia. Tasalämpö kuumentaa koko uunin tehokkaasti, ja

kypsentää ruoan tasaisesti. Tämä toiminto sopii täydellisesti esimerkiksi leivonnaisten, kakkujen, itse leivotun pastan, lasagnen tai pitsojen kypsentämiseen tai paistamiseen. Tätä toimintoa käytettäessä uunia kannattaa esilämmittää 10 minuutin ajan, ja sen sisään kannattaa asettaa vain yksi pelti/ritilä kerrallaan.

Ylä – ja alalämpö +puhalin:

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, uunin ala- ja ylävastukset alkavat lämmittämään uunia ja

uunin puhallin kytkeytyy päälle. Tämä toiminto sopii etenkin leivonnaisten paistamiseen. Ylä- ja alavastukset paistavat ruoan, ja puhaltimen kierrättämä ilma takaa hieman grilliä vastaavan paistotuloksen. Uunia kannattaa esilämmittää noin 10 minuutin ajan. Puhaltimen ja alalämmön yhdistelmä on hyvä valinta silloin, kun haluat kypsentää esimerkiksi pizzan tasaisesti mahdollisimman nopeasti. Puhallin levittää uunin tuottaman lämmön tasaisesti kaikkiin sen osiin samalla kun alavastus kypsentää ruoan.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, uunin rengas- ja alavastukset alkavat lämmittämään uunia ja

uunin puhallin kytkeytyy päälle. Tämä toiminto paistaa pitsat ja muut vastaavat ruoat tasaisesti hyvin lyhyessä ajassa. Puhallin levittää uunin tuottaman lämmön tasaisesti kaikkiin sen osiin samalla kun vastukset kypsentävät ruoan.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, ja uunin grillivastus alkaa lämmittämään uunia.

Tämän toiminnon avulla voit grillata ja paahtaa ruokia uunin

ylimmillä tasoilla. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

VAROITUS: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, ja uunin grilli- ja ylävastukset alkavat lämmittämään uunia. Käytä tätä toimintoa, kun

haluat grillata ruokaa tavanomaista nopeammin tai grillatessasi tavanomaista suurempia määriä lihaa tai muuta ruokaa. Aseta grillattava ruoka uunin yläosaan. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Varoitus: Grillauksen aikana uuninluukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

Grilli+ylälämpö +puhallin:

Lämmönsäädin ja merkkivalot kytkeytyvät päälle, uunin grillija ylävastukset alkavat lämmittämään uunia ja uunin

puhallin kytkeytyy päälle. Käytä tätä toimintoa, kun haluat grillata tavanomaista paksumpia paloja mahdollisimman nopeasti tai grillatessasi tavanomaista suurempia määriä ruokaa. Koska käytössä ovat samanaikaisesti ylä- ja grillivastukset, sekä puhallin, ruoka kypssyy tasaisesti. Aseta grillattava ruoka uunin yläosaan. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

VAROITUS: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

4.2 Kypsennystaulukko

Toiminto	Ruoat			min.
Staattinen	Voitaikina 2-3-4	170-190	35-45
	Kakku 2-3-4	170-190	30-40
	Keksi 2-3-4	170-190	30-40
	Pata 2 175-	200	40-50
	Kana 2-3-4	200	45-60
Puhallin	Voitaikina 2-3-4	170-190	25-35
	Kakku 2-3-4	150-170	25-35
	Keksi 2-3-4	150-170	25-35
	Pata 2 175-	200	40-50
	Kana 2-3-4	200	45-60
Turbo	Voitaikina 2-3-4	170-190	35-45
	Kakku 2-3-4	150-170	30-40
	Keksi 2-3-4	150-170	25-35
	Pata 2 175-	200	40-50
Grillaus	Grillatut lihapullat	7	200	10-15
	Kana * 190	50-60
	Kyljys 6-7	200	15-25
	Naudan pihvi 6-7	200	15-25

* Käytä kanavarrasta, jos saatavana.

Digitaalisen kosketusajastimen käyttö

Toiminnon kuvaus
A	Automaattinen kypsennys
	Manuaalinen kypsennys
	Näppäinlukko
	Minuuttimuistutin
Mode	Tilatoiminto
-	Ajastimen vähennys
+	Ajastimen lisäys
23 59	Ajastinnäyttö

Ajan säätö

Aika tulee asettaa ennen kuin uunin käyttö aloitetaan. Virran kytkemisen jälkeen näytössä vilkkuu symboli "A" ja "00:00" tai "12:00".

1. Kytke näppäinlukko pois painamalla "MODE"-näppäintä 2 sekunnin ajan, jolloin näytön keskellä oleva piste alkaa vilkkua.

1. Kun piste vilkkuu, voit säätää aikaa näppäimillä "+" ja "-".

1. Muutaman sekunnin kuluttua piste lopettaa vilkkumisen ja jää palamaan.

Näppäinlukko

Näppäinlukko aktivoituu automaattisesti, kun ajastinta ei ole käytetty 7 sekuntiin. Symboli "7" tulee näkyviin ja jää palamaan. Voit avata ajastimen painikkeet pitämällä "MODE"-painiketta painettuna 2 sekunnin ajan. Haluttu toiminto voidaan tällöin suorittaa.

Varoitusäänen ajan säätö

Varoitusäänen ajaksi voidaan asettaa mikä tahansa väliltä "00:00" – "23:59". Varoitusääni on tarkoitettu vain varoitukseksi. Uuni ei aktivoidu tällä toiminnolla.

1. Paina "MODE". Symboli "4" alkaa vilkkua ja näyttöön tulee "000".

1. Valitse haluttu ajanjakso näppäimillä "+" ja "-", kun "4" vilkkuu.

1. Symboli "4" pysyy valaistuna, aika tallennetaan ja varoitus asetetaan.

Kun ajastimen aika on kulunut loppuun, kuuluu varoitusääni ja näytöllä vilkkuu symboli "¶. Varoitusäänen voi pysäyttää painamalla mitä tahansa näppäintä. Paina "MODE"-näppäintä 2 sekunnin ajan. Symboli "¶ häviää ja kello tulee näkyviin.

Puoliautomaattinen ajan säätö (kypsennysaika)

Tämän toiminnon avulla voit kypsentää ruokaa tietyn ajan. Ajaksi voidaan asettaa 0–10 tuntia. Valmistele ruoka kypsennystä varten ja aseta se uuniin.

1. Valitse haluttu kypsennystoiminto ja lämpötila säätimien avulla.

1. Paina "MODE", kunnes näytöllä näkyy symboli "dur". Symboli "A" vilkkuu.

1. Valitse haluttu kypsennysaika näppäimillä "+" ja "-".

1. Nykyinen aika tulee näkyviin näyttöön ja symbolit "A" ja "pysyvät näkyvissä.

Kun ajastimen aika on kulunut loppuun, uuni kytkeytyy pois päältä ja kuuluu

varoitusääni. Symboli "A" vilkkuu. Sammuta varoitusääni kääntämällä molemmat säätimet asentoon "0" ja painamalla mitä tahansa ajastimen näppäintä. Paina "MODE" 2 sekunnin ajan, symboli "A" häviää ja ajastin kytkeytyy takaisin manuaaliseen toimintaan.

Puoliautomaattinen ajan säätö (lopetusaika)

Tämä toiminto käynnistää uunin automaattisesti siten, että kypsennys valmistuu tiettyyn aikaan. Voit asettaa lopetusajan enintään 10 tunnin päähän nykyisestä ajasta. Valmistele ruoka kypsennystä varten ja aseta se uuniin.

1. Valitse haluttu kypsennystoiminto ja lämpötila säätimien avulla.

1. Paina "MODE", kunnes näytöllä näkyy symboli "end". "A" ja nykyinen aika vilkkuvat.

1. Aseta haluttu lopetusaika näppäimillä "+" ja "-".

1. Nykyinen aika tulee näkyviin näyttöön ja symbolit "A" ja "pysyvät näkyvissä.

Kun ajastimen aika on kulunut loppuun, uuni kytkeytyy pois päältä ja kuuluu varoitusääni. Symboli "A" vilkkuu. Sammuta ääni kääntämällä molemmat säätimet asentoon "0" ja painamalla mitä tahansa ajastimen näppäintä. Paina "MODE" 2 sekunnin ajan, symboli "A" häviää ja ajastin kytkeytyy takaisin manuaaliseen toimintaan.

Täysautomaattinen ohjelmointi

Tällä toiminnolla aloitetaan kypsennys tietyn ajan kuluttua ja tietyksi ajaksi. Ajaksi voidaan asettaa enintään 23 tuntia ja 59 minuuttia nykyisestä ajasta. Valmistele ruoka kypsennystä varten ja aseta se

uuniin.

1. Valitse haluttu kypsennystoiminto ja lämpötila säätimien avulla.

1. Paina "MODE", kunnes näytöllä näkyy symboli "dur". Symboli "A" vilkkuu.

1. Valitse haluttu kypsennysaika näppäimillä "+" ja "-".

1. Paina "MODE", kunnes näytöllä näkyy symboli "end". Aika ja symboli "A" vilkkuvat.

1. Aseta haluttu lopetusaika näppäimillä "+" ja "-". Symboli " Mü häviää. Lisää kypsennysaika nykyiseen aikaa. Voit asettaa ajaksi enintään 23 tuntia ja 59 minuuttia tämän jälkeen.

1. Nykyinen aika tulee näkyviin näyttöön ja symboli "A" pysyy näkyvissä.

Toiminta-aika lasketaan ja uuni käynnistyy automaattisesti. Symboli "tulee näkyviin ilmaisemaan, että kypsennys päättyy asetettuna aikana. Kun ajastimen aika on kulunut loppuun, uuni kytkeytyy pois päältä, kuuluu varoitusääni ja symboli "A" vilkkuu. Sammuta ääni kääntämällä molemmat säätimet asentoon "0" ja painamalla mitä tahansa näppäintä. Symboli häviää ja ajastin kytkeytyy takaisin manuaaliseen toimintaan. Paina "MODE" 2 sekunnin ajan, symboli "A" häviää ja ajastin kytkeytyy

takaisin manuaaliseen toimintaan.

Äänen säätö

Voit säätää varoitusäänen voimakkuutta painamalla näppäimiä "+" ja "-", jolloin näytön keskellä oleva piste alkaa vilkkua. Tarkista nykyinen varoitusääni painamalla "MODE". Tämän jälkeen kuuluu erilainen ääni aina, kun näppäintä "-" painetaan. Merkkiääniä on kolmea eri tyyppiä. Aseta haluttu ääni, äläkä paina mitään muita näppäimiä. Valittu ääni tallennetaan lyhyen ajan jälkeen.

4.3 Lisävarusteet

EasyFix-ritiläteline

Puhdista tarvikkeet huolellisesti lämpimällä vedellä, pesuaineella ja pehmeällä liinalla ennen ensimmäistä käyttöä.

- Aseta tarvike oikeaan kohtaan uunin sisään.

- Jätä vähintään 1 cm väli tuulettimen kannen ja tarvikkeen väliin.

- Ole varovainen ottaessasi astioita ja/tai tarvikkeita uunista. Kuumat ruoat tai tarvikkeet voivat aiheuttaa palovammoja.

- Tarvikkeiden muoto saattaa muuttua lämmön vaikutuksesta. Kun ne ovat jäähtyneet, ne palautuvat alkuperäiseen muotoonsa ja toimivat normaalisti.

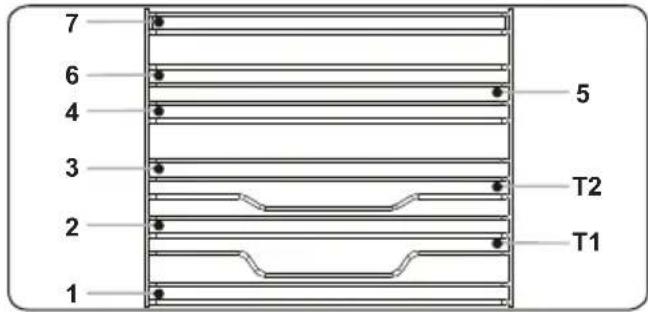

- Pellit ja ritilät voidaan sijoitta mille tahansa tasolle 1-7 välillä.

- Teleskooppikisko voidaan sijoittaa tasoille T1 ja T2.

- Tasoa 3 suositellaan yhdellä tasolla kypsennykseen.

- Tasoa T2 suositellaan yhdellä tasolla kypsennykseen teleskooppikiskoilla.

- Tasoja 2 ja 4 suositellaan kahdella tasolla kypsennykseen.

- Pyörivän vartaan ritiä on sijoitettava tasolle 3.

- Tasoa T2 käytetään pyörivän vartaan ritiilän sijoittamiseen teleskooppikiskoilla.

****Tarvikkeet saattavat vaihdella mallista riippuen.

Ritilä ja yksi täysin pidentyvä Easyfix-teleskooppikisko

Teleskooppikisko pidentyy täysin, jotta ruokaan pääsee helposti käsiksi.

Puhdista tarvikkeet huolellisesti lämpimällä vedellä, pesuaineella ja pehmeällä liinalla ennen ensimmäistä käyttöä.

- Teleskooppikiskojen sijoittaminen ritilälle tapahtuu kiinnikkeiden kiinnityskielekkeillä.

- Poista sivukisko. Katso osio "Ritilän poisto".

- Kussakin teleskooppikiskossa on ylä- ja alakiinnikkeet, joiden avulla kiskot voidaan sijoittaa uudelleen.

- Ripusta teleskooppikiskon yläkiinnikkeet sivukiskon metallijohtimeen ja paina samaan aikaan alakiinnikkeitä, kunnes kuulet kiinnikkeiden napsahtavan sivukiskon korkeudensäätöjohtimeen.

- Poista painamalla kiskon etupintaa ja noudattamalla edellä olevia ohjeita käänteisessä järjestyksessä.

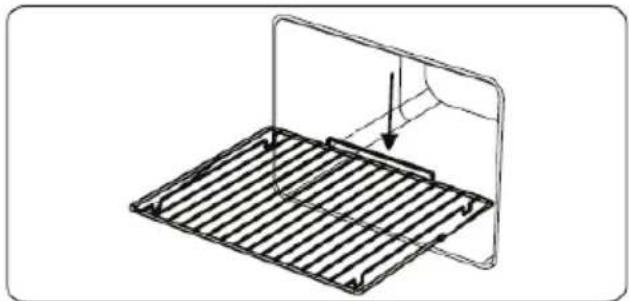

Teleskooppikiskojen käyttö

Voit asentaa teleskooppikiskojen päälle uuniritilän, matalan uunipellin tai syvän uunipellin. Ritilän päällä voit esim. grillata ja paistaa uunin kestävään astiaan asetettuja ruokia.

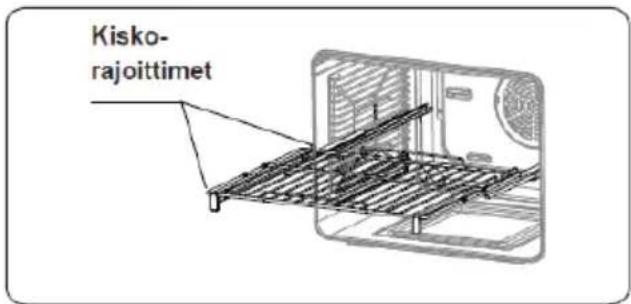

Aseta uunirtilä, matala pelti tai syvä pelti kiskoille kuvassa näkyvien kiskorajoitinten väliin. Varmista, että ritilä tai pelti on tukevasti paikoillaan, eikä pääse liikkumaan kiskojen päällä. Käytön yhteydessäälä ylikuormita ritilää tai peltejä, etteivät ne pääse irtoamaan kiskojen välistä.

Ritilöiden määrä vaihtelee tuotteen mallin mukaan.

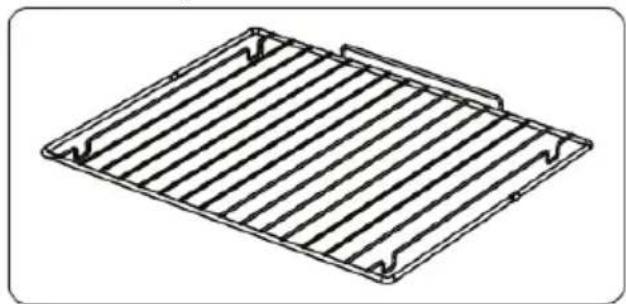

Uuniritilä

Uuniritilän päällä voit grillata ja paistaa uunin kestävään astiaan asetettuja ruokia.

Syvä pelti sopii esimerkiksi pataruokien valmistamiseen

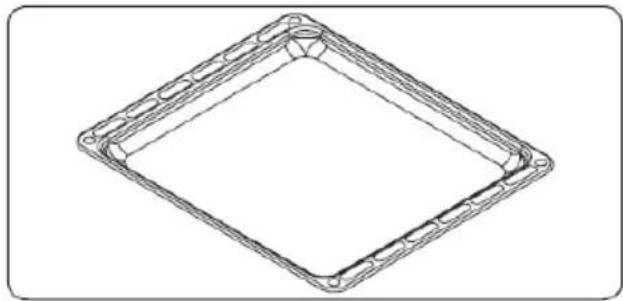

Matala uunipelti soveltuu parhaiten leivonnaisten paistamiseen.

Aseta ritilä, vuoka tai matala uunipelti samalla korkeudella oleviin kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

Huom! Teleskooppikiskot on tehdasasennettu uunin keskitasolle ja suosittelemme ko. korkeuden käyttöä teleskooppitoiminnon yhteydessä.

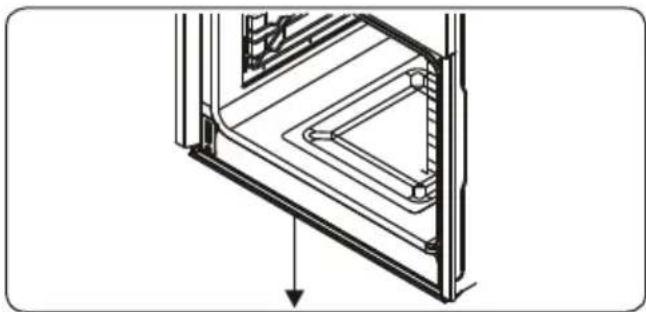

Vedenkerääjä

Ruokaa kypsennettäessä kosteutta saattaa tiivistyä uunin luukun sisempään lasiin. Tämä ei tarkoita, että laitteessa on vika.

Avaa luukku grillauksessa käytettävään asentoon 20 sekunnin ajaksi.

Vesi valuu alla olevaan vedenkerääjään.

Anna uunin jäähtyä ja pyyhi luukun sisäpuoli kuivalla liinalla. Tämä toimenpide on suoritettava säännöllisesti.

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen kuin aloitat puhdistustoimenpiteet.

Yleiset ohjeet

• Tarkista, että valitsemasi puhdistustuote/-materiaali on asianmukainen ja valmistajan suosittelema ennen sen käyttämistä.
• Älä käytä mikrohiukkasia sisältäviä puhdistusvaahtoja tai -nesteitä. Älä käytä syövyttäviä puhdistusvaahtoja, hankaavia puhdistusjauheita, karkeaa teräsvillaa tai raskaita työkaluja, sillä ne voivat vahingoittaa laitteen pintoja.

Älä käytä mitään mikrohiukkasia sisältävää puhdistusainetta, sillä se saattaa aiheuttaa naarmuja laitteen emaloituihin- ja maalattuihin pintoihin.

- Jos puhdistusainetta läikkyy, pyyhi se heti pois vaurioiden välttämiseksi.

Älä puhdista mitään osaa laitteesta höyrypuhdistimella.

Uunin sisäosien puhdistaminen

• Uunin emaloidut sisäosat on helpointa puhdistaa uunin ollessa lämmin.
• Pyyhi uunin sisäosat jokaisen käyttökerran jälkeen mietoon puhdistusaineeseen kostutetulla liinalla. Pyyhi pinnat tämän jälkeen pelkkään veteen kostutetulla liinalla. Poista pinnoille jäänyt vesi kuivalla liinalla.
• Aika ajoin kaikki uunin pinnat tulee puhdistaa huolellisesti uuninpuhdistusaineella.

Lasisten osien puhdistaminen

• Puhdista laitteen lasista valmistetut osat säännöllisesti.
• Puhdista lasisten osien sisä- ja ulkopinnat lasinpuhdistusaineella. Pyyhi aine pois ja kuivaa pinnat kuivalla liinalla.

Ruostumattomasta teräksestä valmistettujen osien puhdistus (jos mukana)

• Puhdista laitteen ruostumattomasta teräksestä valmistetut osat säännöllisesti.
• Ruostumattomasta teräksestä valmistetut osat tulee pyyhkiä ainoastaan veteen kostutetulla pehmeällä liinalla. Kuivaa osat lopuksi kuivalla liinalla.

Älä puhdista ruostumattomasta teräksestä valmistettuja osia niiden ollessa kuumia.

Älä jätä etikkaa, kahvia, maitoa, suolaa, vetää, sitruunaa tai tomaattimehua ruostumattomasta ksestä valmistettujen osien päälle iksi aikaa.

Sisemmän lasin irrottaminen

Sinun on irrotettava uunin luukun sisempi lasilevy puhdistusta varten. Irrota levy alla esitettyä ohjetta noudattaen.

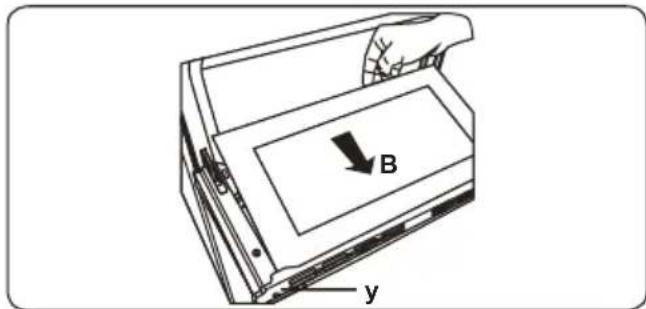

1. Työnnä lasilevyä suuntaan B ja irrota se kiinnikkeestä (x). Irrota lasilevy luukusta vetämällä sitä suuntaan A,

Näin asetat sisemmän lasin takaisin paikalleen:

1. Työnnä lasilevyä kohti kiinnikettä (y) ja sen alle, suuntaan B.

1. Aseta lasilevy kiinnikkeen (x) alle, suuntaan C.

Jos uunin luukussa on kolme lasilevyä, kolmas lasilevy irrotetaan samalla tavalla kuin toinen lasilevy.

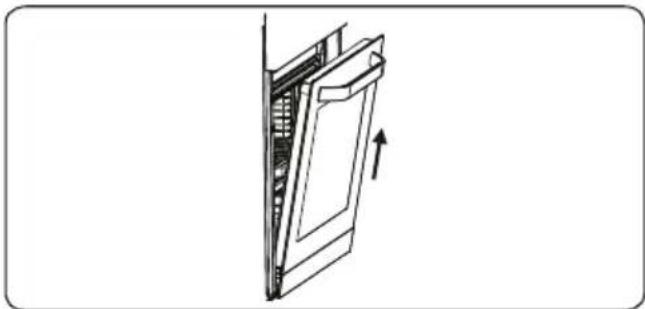

Sinun on irrotettava uunin luukku puhdistusta varten. Irrota luukku alla esitettyä ohjetta noudattaen.

1. Avaa uunin luukku.

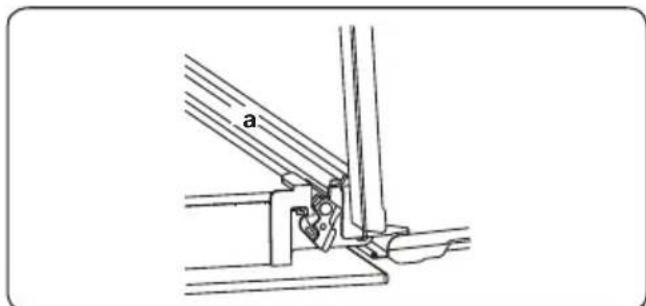

1. Avaa luukun lukitsin (a) (ruuvimeisseliä käyttäen) sen ääriasentoon.

1. Sulje luukku lähes kiinni asti ja irrota se

sitten paikaltaan itseäsi kohti vetämällä.

Kannatinritilän irrottaminen

Kun haluat irrottaa uuniritilän, vedä sitä aluksi kuvassa esitetyllä tavalla. Vapauta pidikkeet (a), ja nosta ritilää ylöspäin.

VAROITUS: Tämän laitteen saa huoltaa ainoastaan valtuutettu huoltohenkilö tai koulutettu öasentaja.

Uunilampun vaihtaminen

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen puhdistus- tai huoltotoimenpiteiden aloittamista.

- Irrota lasinen suojus ja poista sen alla oleva polttimo.

- Aseta vanhan polttimon tilalle uusi (300 °C:n lämpötilan kestävä) polttimo (230 V, 15–25 W, tyyppi E14).

- Kiinnitä lasinen suojus takaisin paikalleen. Uuni on nyt valmis käytettäväksi.

Uunilamppu on suunniteltu käytettäväksi kodin keittiölaitteissa, Se ei sovellu kodin huoneiden semiseen.

6. VIANETSINTÄ JA KULJETUS

6.1 Vianetsintä

Jos laitteessasi on ongelma, johon ei löydy ratkaisua tästä vianetsintäosiosta, ota yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.

Ongelma Mahdollinen syy Ratkaisu
Uuni ei kytkeydy päälle. Virransyöttö on katkennut.		Tarkista, tuleeko laitteeseen virtaa.Tarkista myös, toimivatko keittiön muut laitteet.
Uuni ei kuumene riittävästi/lainkaan.	Uunin lämpötila on asetettu väärin.Uuninluukku on jätetty auki.	Tarkista, että uunin lämpötilan säätönuppi on asetettu oikeaan asentoon.
Uunin lamppu ei toimi (lampulla varustetut mallit).	Lamppu on palanut.Uuniin ei tule virtaa, tai se on kytketty pois päältä.	Vaihda lamppu noudattamalla annettuja ohjeita.Varmista, että laitteen virtajohto on liitetty pistorasiaan ja että laitteeseen tulee virtaa.
Uuni paistaa epätasaisesti.	Uuniritilä/pelti on asetettu väärään tasoon.	Tarkista, että uunin lämpötila on asetettu oikein ja että uuniritilä/pelti on oikeassa tasossa.Älä avaa toistuvasti uuninluukkua, ellei kypsennettävää ruokaa tarvitse kääntää tai sekoittaa. Luukun toistuva avaaminen laskee uunin lämpötilaa, jolloin ruoka ei kypsy välttämättä halutulla tavalla.
Ajastinpainikkeet eivät toimi oikein.	Ajastinpainikkeiden alle on tarttunut likaa.Kosketusnäytöllä varustettu mallit: ohjauspaneelissa on kosteutta.Näppäinlukkotoiminto on käytössä.	Poista lika ja yritä uudelleen.Poista kosteus ja yritä uudelleen.Tarkista, onko näppäinlukkotoiminto otettu käyttöön.
Uunin tuuletin pitää voimakasta ääntä (kiertoilmatoiminnolla varustetut mallit).	Uuniritilät/pellit tärisevät.	Tarkista, että uuni on vaakatasossa.Varmista, että tärisevät uuniritilät/pellit eivät kosketa uunin takaseinää.

6.2 Kuljetus

Jos tuotetta tarvitsee kuljettaa, pakkaa se alkuperäiseen pakkaukseen kuljetuksen ajaksi. Noudata pakkaukseen merkittyjä kuljetusta koskevia merkintöjä. Teippaa kaikki liikkuvat osat kiinni tuotteeseen, jotta tuote ei vahingoitu kuljetuksen aikana.

Jos alkuperäinen pakkaus on hävitetty, käytä laatikkoa, joka suojaa laitetta ja erityisesti sen ulkopintoja ulkoisilta voimilta ja iskuilta.

7. TEKNISET TIEDOT

7.1 ENERGIAN KULUTUSTA KOSKEVAT TIEDOT

Tuotemerkki		HELKAMA
Malli HKU75SSB
Uunin tyyppi SÄHKÖ
Paino kg 32,3
Energiatehokkuusindeksi (EEI) - perinteinen 106,0
Energiatehokkuusindeksi (EEI) - kiertoilma 94,6
Energialuokka A
Energiankulutus (sähkö) - perinteinen kWh/sykli 0,93
Energiankulutus (sähkö) - kiertoilma kWh/sykli 0,83
Uunipesien lukumäärä 1
Lämmönlähde SÄHKÖ
Tilavuus l 78
Tämä uuni noudattaa standardin EN 60350-1 vaatimuksia
Energiansäästövihjeitä
Uuni- Valmista mahdollisuuksien mukaan ruokia samanaikaisesti.- Pidä esilämmitysaika lyhyenä.- Älä pidennä ruoanvalmistusaikaa.- Älä unohda sammuttaa uunia ruoanlaiton päätyttyä.- Älä avaa ruoanlaiton aikana uuninluukkua.
