Merkki	Helkama
Malli	HKU75V
Tuotetyyppi	Sähköinen sisäänrakennettu uuni
Mitat (K x L x S)	595 x 595 x 575 mm
Paino	Noin 35 kg
Virtalähde	230 V ~ 50 Hz, 16 A
Kokonaisteho	2,8 kW
Energialuokka	A
Uunin tilavuus	75 litraa
Lämpötila-alue	50 °C - 250 °C
Päätoiminnot	Kiertoilmakypsennys, grilli, alalämpö, ylälämpö, sulatus, pizzatila
Ohjaustyyppi	Mekaaniset säätönupit elektronisella ajastimella
Puhdistus	Helposti puhdistettava emalipinta; katalyyttiset paneelit lisävarusteena
Turvaominaisuudet	Lapsilukko, viileä kosketusluukku, automaattinen sammutus
Varaosien saatavuus	Vaihdettavat lämpövastukset, luukun lasi, termostaatti
Korjattavuusindeksi	7,5/10
Mukana tulevat lisävarusteet	1 leivinpelti, 1 ritilä, 1 grillikahva
Luukun tyyppi	Kolminkertainen lasitus, irrotettava sisälasi
Valaistus	Sisätilan halogeenivalo (25 W)
Melutaso	Enintään 50 dB

Usein kysytyt kysymykset - HKU75V Helkama

Kuinka asennan HKU75V-uunin?

Uuni on suunniteltu sisäänrakennettavaksi. Varmista, että kaapin aukko on vähintään 560 x 590 x 560 mm. Liitä 230 V pistorasiaan, jossa on 16 A sulake. Noudata asennuksen yksityiskohtaisia ohjeita käyttöohjeessa.

Kuinka puhdistan uunin?

Käytä ulkopinnan puhdistukseen kosteaa liinaa ja mietoa pesuainetta. Sisäpinnassa on helposti puhdistettava emali; pyyhi roiskeet heti. Pinttyneitä tahroja varten käytä hankaamatonta uuninpuhdistusainetta. Luukun lasi voidaan irrottaa perusteellista puhdistusta varten.

Mikä on maksimilämpötila?

Maksimilämpötila on 250 °C. Uunissa on myös grillitoiminto, joka voi saavuttaa jopa 240 °C.

Kuinka asetan ajastimen?

Käännä ajastimen nuppi haluttuun kypsennysaikaan (enintään 120 minuuttia). Uuni sammuu automaattisesti, kun aika on kulunut. Summeri soi.

Voinko käyttää alumiinifoliota uunissa?

Kyllä, mutta älä peitä pohjaa tai lämpövastuksia. Käytä foliota vain leivinpellillä tai ritilällä valumien keräämiseen. Vältä kosketusta uunin seinämiin palovaaran välttämiseksi.

Miksi uuni ei kuumene?

Tarkista virtalähde ja katkaisija. Varmista, että uuni on kunnolla kytketty. Tarkista, että toimintovalitsin ja termostaatti on asetettu oikein. Jos ongelma jatkuu, lämpövastus saattaa tarvita vaihtoa.

Kuinka aktivoin lapsilukon?

Pidä lapsilukkopainiketta (jos varustettu) painettuna 3 sekunnin ajan, kunnes merkkivalo syttyy. Poistaaksesi lukituksen toista toimenpide. Katso tarkemmat tiedot käyttöohjeesta.

Mitä kiertoilmatoiminto tekee?

Kiertoilmatoiminto käyttää puhallinta kiertämään kuumaa ilmaa tasaisesti, mikä mahdollistaa nopeamman ja tasaisemman kypsennyksen. Se on ihanteellinen useiden peltien samanaikaiseen paistamiseen.

Kuinka vaihdan uunin lampun?

Irrota uuni virtalähteestä. Poista lasinen linssisuojus (yleensä ruuvaamalla tai irrottamalla). Vaihda polttimoon 25 W, 230 V, 300 °C kestävä halogeenipolttimo. Kiinnitä suojus takaisin.

Onko uuni itsestään puhdistuva?

Ei, tässä mallissa ei ole itsestään puhdistuvaa toimintoa. Sisäpinta on kuitenkin helppohoitoinen emalipinnoite. Voimakkaasti likaantuneena käytä hankaamatonta uuninpuhdistusainetta ja vältä kovia hankausharjoja.

KÄYTTÖOHJE HKU75V Helkama

FI Kalusteuuni / Käyttöopas

EN Built-in Oven / User Manual

Kiitos, että valitsit tämän tuotteen.

Tämä käyttöopas sisältää tärkeitä turvallisuustietoja sekä laitteen käyttö- ja huolto-ohjeet. Lue tämä opas huolellisesti ennen laitteen käyttöä, ja säilytä se myöhempää käyttöä varten.

Kuva Tyyppi Merkitys
	VAROITUS Vakavan vamman tai kuoleman vaara
	SÄHKÖISKUN VAARA Korkean jännitteen vaara
	TULIPALO Varoitus: tulipa on vaara / herkästi syttyviä materiaaleja
	HUOMIO Henkilö- tai omaisuusvahinkojen vaara
	TÄRKEÄÄ / HUOMAUTUS Laitteen oikea käyttö

SISÄLTÖ

1.TURVAOHJEET 4

1.1 Yleiset turvaohjeet....4
1.2 Asennusta koskevat varoitukset 6
1.3 Käytön aikana....7
1.4 Puhdistuksen ja huollon aikana....8

2.ASENNUS JA KÄYTÖN VALMISTELU....10

2.1 Ohjeet asentajalle....10
2.2 Uunin asentaminen....10
2.3 Sähkökytkentä ja turvallisuus 11
3.TUOTTEEN OMINAISUUDET 13

4.TUOTTEEN KÄYTTÖ 14

4.1 Uunin ohjaimet....14
4.2 Lisävarusteet 15

5.PUHDISTUS JA HUOLTO 16

5.1 Puhdistus 16
5.2 Huolto 17

6.VIANETSINTÄ JA KULJETUS....19

6.1 Vianetsintä 19
6.2 Kuljetus 19

7.1 Energian kulutusta koskevat tiedot....20

1. TURVAOHJEET

• Lue kaikki ohjeet huolellisesti ennen laitteen käyttöä ja säilytä niitä sellaisessa paikassa, josta löydät ne helposti aina tarvittaessa.
• Tämä opas on laadittu useita malleja varten, joten sinun laitteessasi ei välttämättä ole kaikkia siinä mainittuja ominaisuuksia. Tästä syystä opasta lukiessa tulee kiinnittää erityistä huomiota kunkin ohjeen yhteydessä esitettäviin kuviiin.

1.1 Yleiset turvaohjeet

- Tätä laitetta saavat käyttää 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joilla on rajoittuneet fyysiset, sensoriset tai mentaaliset kyvyt tai joilta puuttuu tarvittava kokemus tieto, jos he toimivat valvonnan alaisena tai heidät on perehdytetty laitteen turvalliseen käyttöön ja he ymmärtävät sen käytöstä mahdollisesti aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

⚠️VAROITUS: Tämä laite ja sen ulkopinnat ja osat kuumenevat käytön aikana. Huolehdi, ettet vahingossa koske laitteen keittoalueita. Pidä alle 8-vuotiaat lapset poissa laitteen läheltä, jollet valvo heidän toimiaan koko ajan.

⚠️! VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason päällä.

⚠️⚠️VAROITUS: Jos keittotason pinnassa on halkeama, sammuta laite välittömästi sähköiskun välttämiseksi.

- Älä käytä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

• Laite kuumenee käytön aikana. Huolehdi, ettet vahingossa koske uunin sisäosiin uunin ollessa kuuma.
• Laitteen kahvat voivat kuumentua hieman käytön aloittamisen jälkeen.
• Älä puhdista uunin luukun sisäpintaa tai uunin muita pintoja karkeilla ja/tai hankaavilla puhdistusaineilla tai -välineillä. Ne voivat naarmuttaa pintoja, mistä voi seurata lasioven hajoaminen ja/tai pintojen vahingoittuminen.

- Älä puhdista laitetta höyrypuhdistimella.

⚠️⚠️VAROITUS: Sähköiskun välttämiseksi varmista, että laite on kytketty pois päältä ennen kuin vaihdat siihen kuuluvia lamppuja.

⚠️HUOMIO: Kosketettavissa olevat osat voivat kuumentua keittämisen tai paistamisen aikana. Pidä pienet lapset etäällä laitteesta, kun sitä käytetään.

• Tämä laite on valmistettu kaikkien paikallisten ja kansainvälisten turvallisuusmääräyksien ja niihin perustuvien standardien mukaisella tavalla.
• Laitetta saa huoltaa ja korjata vain valtuutettu huoltoliike. Muiden kuin valtuutettujen huoltoliikkeiden suorittamat asennus- ja korjaustyöt voivat aiheuttaa vaaratilanteita. Älä muuta laitteen teknisiä ominaisuuksia millään tavalla. Väärät keittotason suojat voivat aiheuttaa onnettomuuksia.
• Ennen kytkentöjen suorittamista varmista, että asennuspaikan yhteydet (kaasun soveltuvuus ja paine tai sähkövirran jännite ja taajuus) ovat yhteensopivat laitteen kanssa. Kytkettäviä yhteyksiä koskevat tekniset tiedot löydät laitteen etiketistä.

⚠️HUOMIO: Tämä laite on suunniteltu ainoastaan ruoanlaittoon. Se on tarkoitettu yksinomaan sisätiloissa tapahtuvaan kotitalouskäyttöön. Laitetta ei

saa käyttää mihinkään muihin tarkoituksiin, kuten kaupallisiin tarkoituksiin tai huoneen lämmittämiseen.

• Älä käytä uunin luukun kahvoja laitteen nostamiseen tai siirtämiseen.
• Käyttäjien turvallisuus on varmistettu kaikin mahdollisin keinoin. Koska lasinen keittotaso voi hajota, se ei saa naarmuuntua puhdistuksen aikana. Älä anna keittoastioiden tai muiden esineiden pudota lasipinnalle tai iskeytyä sitä vasten.
• Varmista, ettei virtajohto vaurioidu tai takerru kiinni asennuksen aikana. Jos virtajohto vaurioituu, se on vaihdettava uuteen valmistajan, valtuutetun huoltoliikkeen tai asianmukaisen koulutuksen omaavan sähköasentajan toimesta.
• Älä anna lasten kiivetä uunin luukun päälle tai istua sen päällä sen ollessa auki.
• Pidä lapset ja eläimet poissa laitteen luota.

1.2 Asennusta koskevat varoitukset

• Älä käytä laitetta ennen kuin asennus on suoritettu loppuun.
• Laitteen saa asentaa vain valtuutettu huoltoliike. Laitteen valmistaja ei ole vastuussa mistään epäpätevien henkilöiden suorittamasta virheellisestä sijoittamisesta tai asennuksesta johtuvista vahingoista.

• Kun purat laitteen pakkauksesta, varmista, ettei se ole vahingoittunut kuljetuksen aikana. Jos huomaat vikoja tai vaurioita, älä käytä laitetta vaan ota heti yhteys valtuutettuun huoltoliikkeeseen. Pakkausmateriaalit (nailon, niitit, Styrofoam jne.) voivat olla vahingollisia lapsille, ja ne tulee kerätä ja hävittää välittömästi.

• Suojaa laitteesi haitallisilta sääolosuhteilta.
  Suojaa laite suoralta auringonpaisteelta, sateelta, lumisateelta, pölyltä ja liialliselta kosteudelta.

• Laitteen vieressä sijaitsevien materiaalien (esim. kaapit) on kestettävä vähintään 100 °C:n lämpötilaa.
• Ylikuumenemisvaaran vuoksi laitetta ei saa asentaa oven taakse / ovella suljettavaan kaappiin.

1.3 Käytön aikana

• Kun kytket uunin päälle ensimmäistä kertaa, saatat huomata oudon hajun. Tämä on täysin normaalia. Haju johtuu uunivastusten eristysmateriaaleista.
  Ennen kuin kypsennät ruokaa uunissa ensimmäistä kertaa, suosittelemme, että kuumennat sitä tyhjänä täydellä teholla 45 minuutin ajan. Varmista, että uunia ympäröivässä tilassa on riittävä ilmanvaihto.

- Ole varovainen, kun avaa uunin luukkua käytön aikana tai sen jälkeen. Uunista ulos pääsevä höyry voi aiheuttaa palovammoja.

- Älä aseta syttyviä tai paloherkkiä materiaaleja laitteen lähelle sen ollessa käytössä.

- Käytä aina uunikintaita/patalappuja, kun asetat keittoastioita tai ruokaa uuniin tai otat niitä uunista pois.

Älä poistu laitteen luota, jos paistat tai keität nestemäistä tai kiinteää öljyä tai rasvaa. Lämpötilan ollessa erittäin kuuma, öljy tai rasva voi syttyä palamaan. Älä koskaan yritä sammuttaa palavaa öljyä vedellä, vaan kytke laite pois päältä ja peitä sitten palavan öljyn sisältävä keittoastia kannella tai sammutuspeitteellä

- Jos et aio käyttää laitetta pitkään aikaan, käännä laitteen virtakytkin pois päältä. Sulje kaasuventtiili aina, kun kaasua käyttävä laite ei ole käytössä.

• Varmista, että laitteen ohjausnupit ovat aina “0” (stop) -asennossa, kun laitetta ei käytetä.
• Kun vedät uunipeltejä ulos, ne kallistuvat alaspäin. Varo kaatamasta kuumia ruokia lattialle, kun otat niitä uunista.
• Älä laske mitään uunin luukun päälle sen ollessa auki. Tämä voisi vahingoittaa luukkua tai saattaa laitteen epätasapainoon.
• Älä aseta raskaita tai tulenarkoja tuotteita (esim. nailonista valmistetut tuotteet, muovi- tai paperipussit, kankaat, tms.) laitteessa olevaan säilytyslaatikkoon. Laatikossa ei tule säilyttää myöskään mitään muoviosilla (esim. kahvat) varustettuja keittovälineitä.
• Älä jätä pyyhkeitä, tiskirättejä tai vaatteita roikkumaan laitteen kahvoista tai sen muista osista.

1.4 Puhdistuksen ja huollon aikana

• Varmista, että laite on kytketty pois päältä ennen kuin aloitat puhdistus- tai huoltotoimenpiteitä.
• Älä irrota ohjausnuppeja, kun puhdistat laitteen ohjauspaneelia.
• Jotta laitteesi toimisi tehokkaalla ja turvallisella tavalla, suosittelemme, että vaihdat siihen vain alkuperäisiä varaosia. Jos tarvitset varaosia, ota yhteys valtuutettuun huoltoliikkeeseen.

EU-vaatimustenmukaisuusvakuutus

CE Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

Tämä laite on suunniteltu ainoastaan kotona tapahtuvaan ruoanlaittoon. Kaikki muu käyttö (esimerkiksi laitteen käyttö huonetilan lämmittämiseen)

on vaarallista ja kiellettyä.

Laitteen käyttöohjeet on laadittu useaa eri laitemallia varten. Saatat huomata käyttöohjeita, jotka eivät ole yhteensopivia sinun mallisi ominaisuuksien kanssa.

Laitteen hävittäminen

Tämä laitteeseen tai sen pakkaukseen kiinnitetty merkki ilmoittaa, että laitetta ei tule hävittää tavanomaisen kotitalousjätteen mukana. Sen sijaan tuote tulee toimittaa asianmukaiseen sähkölaitteiden ja -jätteen keräyspisteseen. Kun huolehdit, että tuote hävitetään vaatimusten mukaisella tavalla, estät siitä väärän käsittelyn seurauksena ympäristöön ja/tai ihmisten terveyteen kohdistuvia haittoja. Lisätietoja tämän tuotteen kierrättämisestä saat ottamalla yhteyttä paikalliseen viranomaiseen, jätteidesi hävittämisestä vastaavaan palveluntarjoajaan tai liikkeeseen, josta tuote on ostettu.

2. ASENNUS JA KÄYTÖN VALMISTELU

VAROITUS: Laitteen saa asentaa ainoastaan valtuutettu huoltohenkilö tai koulutettu sähköasentaja. Asennus on suoritettava tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

• Väärin suoritettu asennus voi aiheuttaa haittoja ja vahinkoja. Laitteen valmistaja ei ole millään tavoin vastuussa tällaisista haitoista ja vahingoista, eivätkä ne kuulu tuotetakuun piiriin.
• Ennen kuin aloitat asennuksen, varmista, että asennuspaikan yhteydet (sähkövirran jännite ja taajuus) ovat yhteensopivat laitteen vaatimusten kanssa. Laitteeseen kytkettävien yhteyksien tekniset tiedot löydät tuotteen etiketistä.
• Asennus on suoritettava kaikkien asennuspaikassa voimassa olevien lakien, asetusten ja määräysten mukaisella tavalla (turvallisuusmääräykset, kierrätystä koskevat määräykset jne.).

2.1 Ohjeet asentajalle

Yleiset ohjeet

- Kun olet poistanut laitteen ja sen mukana toimitettavat lisävarusteet tuotepakkauksesta, varmista, ettei

laite ole vahingoittunut. Jos epäilet, että laite on vahingoittunut, älä ota sitä käyttöön, vaan ota välittömästi yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.

• Varmista, ettei laitteen asennuspaikan lähellä ole mitään syttyviä materiaaleja, kuten verhoja, öljyä, kangasta tai muita paloherkkiä materiaaleja.
• Laitteen vieressä sijaitsevien kalusteiden ja pöytätasojen on kestettävä yli 100 °C:n lämpötiloja.
• Laitetta ei tule asentaa tiskikoneen, jääkaapin, pakastimen, pyykkikoneen tai kuivausrummun päälle.

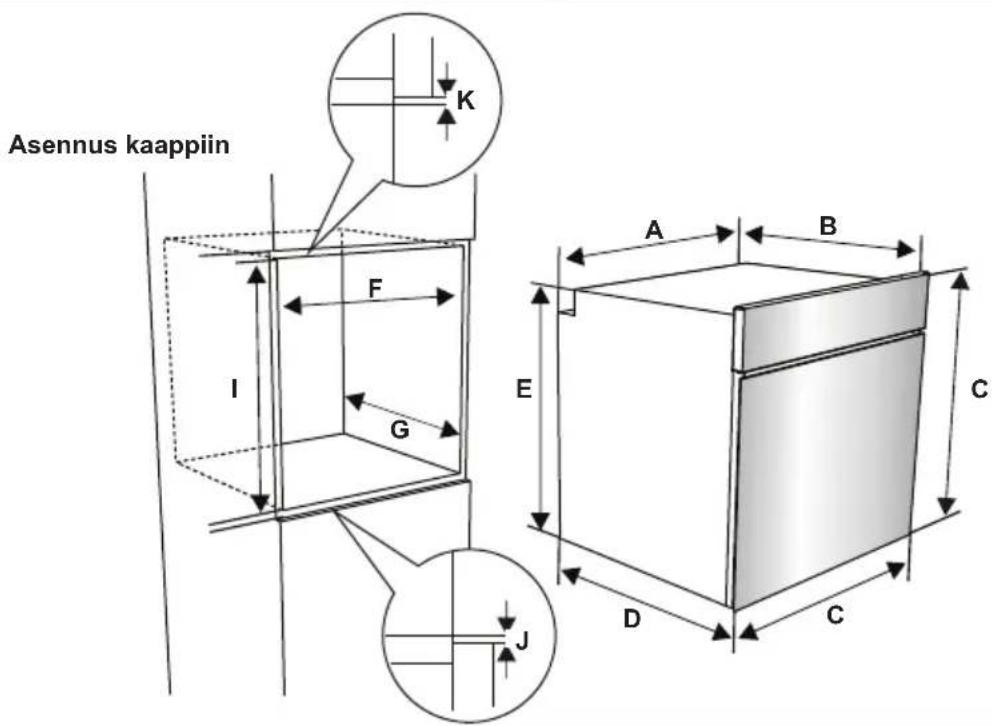

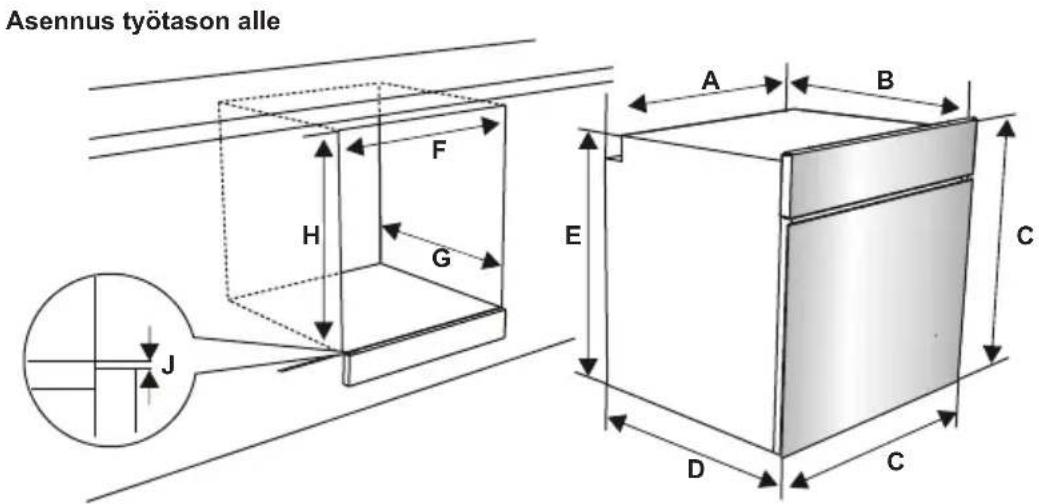

2.2 Uunin asentaminen

Laitteen mukana toimitetaan asennussarja, ja se voidaan asentaa mittavaatimukset täyttävän työtason alle. Alla on esitetty liesien ja uunien asennukselle asetetut mittavaatimukset.

A (mm)	557	minimi/maksimi F (mm)	560/580
B (mm)	550 min. G (mm)	555
C (mm)	595 min. H/I (mm)	600/590
D (mm)	575 min. J/K (mm)	5/10
E (mm)	574

Kun olet tehnyt tarvittavat sähköliitännät, työnnä uuni kaapin sisään. Avaa uunin luukku ja laita 2 ruuvia uunin rungossa oleviin aukkoihin. Kun uunin runko koskettaa kalusteen puupintaa, kiristä ruuvit.

2.3 Sähkökytkentä ja turvallisuus

VAROITUS: Laitteen sähkökytkentä on toteutettava valtuutetun huoltohenkilön tai pätevän sähköasentajan toimesta tämän oppaan ohjeiden ja voimassa olevien paikallisten määräysten mukaisesti.

VAROITUS: LAITE ON MAADOITETTAVA.

- Ennen laitteen kytkemistä sähkönsyöttöön on tarkastettava, että laitteen nimellisjännite (painettu laitteen tunnistekilpeen) vastaa käytettävän sähköverkon jännitettä ja että sähköverkon johdotus on riittävän tehokas laitteen nimellistehoa varten (merkintä laitteen tunnistekilvessä).

- Varmista, että asentamisen aikana käytetään eristettyjä johtoja. Virheellinen kytkentä voi vaurioittaa laitetta. Jos sähköjohto on vaurioitunut ja se täytyy vaihtaa, sen saa tehdä vain valtuutettu henkilö.

- Älä käytä sovittimia, monipistorasioita tai jatkojohtoja.

- Sähköjohto on pidettävä etäällä laitteen kuumista osista, ja sitä ei saa taivuttaa eikä puristaa. Muutoin johto voi vaurioitua ja aiheuttaa oikosulun.

- Jos laitetta ei kytketä sähköverkkoon pistokkeella, on käytettävä vikavirtasuojaa (jonka kontaktiväli on vähintään 3 mm), jotta turvamääräykset täyttyvät.

- Laitteelle soveltuva tehonsyöttö on 220–240 V\~ tai 380–415 V 3N\~. Jos käyttöpaikassa on jokin muu syöttöjännite, ota yhteys valtuutettuun huoltohenkilöön tai pätevään sähköasentajaan.

- Laitteen oman virtajohdon (H05VV-F) on ulotuttava laitteeseen myös siinä tapauksessa, että laite asetetaan kaapin etuosaan.

- Varmista, että kaikki kytkennät on kiristetty tiukasti.

- Kiinnitä sähköjohto vedonpoistimeen ja sulje kansi.

- Liitäntäkotelon kytkentä sijaitsee liitäntäkotelon päällä.

3. TUOTTEEN OMINAISUUDET

Tärkeää: Mallikohtaisissa ominaisuuksissa on eroja, ja hankkimasi tuote ei välttämättä näytä samalta kuin alla olevissa kuvissa oleva tuote.

Osat

1. Ohjauspaneeli
2. Uunin luukun kahva
3. Uunin luukku

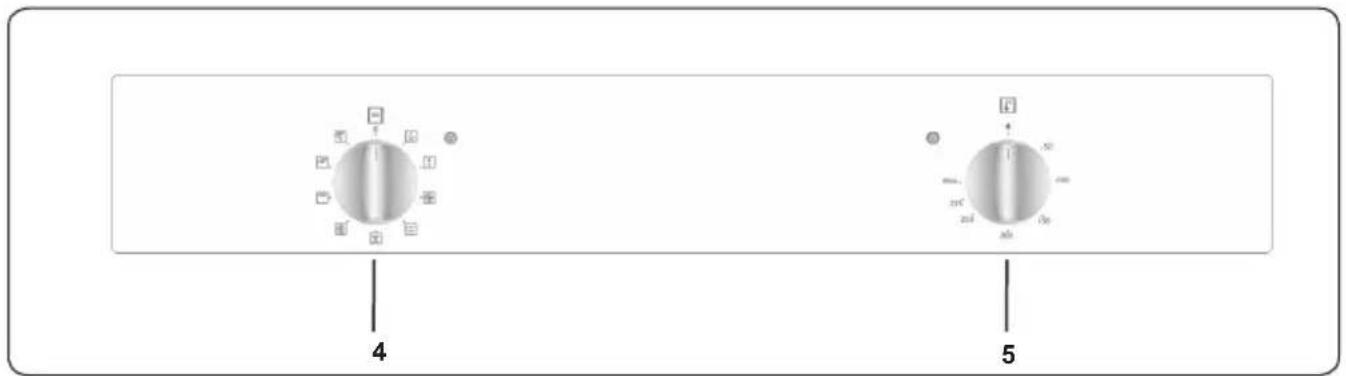

Ohjauspaneeli

1. Uunin toimintonuppi
2. Uunin lämpötilanuppi

4. TUOTTEEN KÄYTTÖ

4.1 Uunin ohjaimet

Uunin toimintonuppi

Käännä nuppi haluamaasi kypsennystoimintoa vastaavan symbolin kohdalle. Lisätietoja kypsennystoiminnoista löydät kohdasta “Uunin toiminnot”.

Uunin lämpötilanuppi

Kun olet valinnut haluamasi kypsennystoiminnon, valitse tällä nupilla haluamasi lämpötila. Uunin lämmönsäätimen merkkivalo syttyy aina, kun lämmönsäädin on kytkeytynyt päälle ja lämmittää uunia haluttuun lämpötilaan tai ylläpitää sitä.

Uunin toiminnot

* Mallikohtaisista eroista johtuen hankkimasi uunin toiminnot saattavat erota alla kuvatuista toiminnoista.

Ainoastaan uunin lamppu kytkeytyy

päälle. Uunin valo pysyy päällä, kunnes käyttö lopetetaan.

Sulatus: Uunin merkkivalot ja puhallin

kytkeytyvät päälle. Kun sulatat ruokaa, käytä uunin kolmanneksi alimpia kannattimia.

Sulatettavan ruoan alle kannattaa asettaa uunipelti, johon sulavasta jäästä valuva vesi tippuu. Tämä toiminto ei kypsennä tai paista ruokaasi vaan ainoastaan nopeuttaa sen sulamista.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle ja uunin rengasvastus ja puhallin alkavat toimimaan.

Turbotoiminto jakaa lämpöä tasaisesti kaikkialle uuniin, minkä ansiosta ruoka kypsyy tasaisesti kaikilla uunin tasoilla. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, ja uunin ala- ja ylävastukset alkavat lämmittämään uunia.

Tasalämpö kuumentaa

koko uunin tehokkaasti, ja kypsentää ruoan tasaisesti. Tämä toiminto sopii täydellisesti esimerkiksi leivonnaisten, kakkujen, itse leivotun pastan, lasagnen tai pitsojen kypsentämiseen tai paistamiseen. Tätä toimintoa käytettäessä uunia kannattaa esilämmittää 10 minuutin ajan, ja sen sisään kannattaa asettaa vain yksi pelti/ritilä kerrallaan.

Kiertoilma + ylä - ja alalämpö:

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, uunin ala- ja ylävastukset alkavat lämmittämään uunia ja

uunin puhallin kytkeytyy päälle. Tämä toiminto sopii etenkin leivonnaisten paistamiseen. Ylä- ja alavastukset paistavat ruoan, ja puhaltimen kierrättämä ilma takaa hieman grilliä vastaavan paistotuloksen. Uunia kannattaa esilämmittää noin 10 minuutin ajan. Puhaltimen ja alalämmön yhdistelmä on hyvä valinta silloin, kun haluat kypsentää esimerkiksi pizzan tasaisesti mahdollisimman nopeasti. Puhallin levittää uunin tuottaman lämmön tasaisesti kaikkiin sen osiin samalla kun alavastus kypsentää ruoan.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, uunin rengas- ja alavastukset alkavat lämmittämään uunia ja

uunin puhallin kytkeytyy päälle. Tämä toiminto paistaa pitsat ja muut vastaavat ruoat tasaisesti hyvin lyhyessä ajassa. Puhallin levittää uunin tuottaman lämmön tasaisesti kaikkiin sen osiin samalla kun vastukset kypsentävät ruoan.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, ja uunin grillivastus alkaa lämmittämään uunia. Tämän toiminnon

avulla voit grillata ja paahtaa ruokia uunin ylimmillä tasoilla. Levitä uunin ritilälle sudilla

pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

VAROITUS: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

Lämmönsäädin ja merkkivalot

kytkeytyvät päälle, ja uunin grilli- ja ylävastukset alkavat lämmittämään uunia.

Käytä tätä toimintoa, kun haluat grillata ruokaa tavanomaista nopeammin tai grillatessasi tavanomaista suurempia määriä lihaa tai muuta ruokaa. Aseta grillattava ruoka uunin yläosaan. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

Varoitus: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin ötilaksi tulee valita 190°C.

Grilli+ylälämpö +puhallin

: Lämmönsäädin

ja merkkivalot kytkeytyvät päälle, uunin grilli- ja ylävastukset alkavat

lämmittämään uunia ja uunin puhallin kytkeytyy päälle. Käytä tätä toimintoa, kun haluat grillata tavanomaista paksumpia paloja mahdollisimman nopeasti tai grillatessasi tavanomaista suurempia määriä ruokaa. Koska käytössä ovat samanaikaisesti ylä- ja grillivastukset sekä puhallin, ruoka kypssyy tasaisesti. Aseta grillattava ruoka uunin yläosaan. Levitä uunin ritilälle sudilla pieni määrä öljyä tarttumisen estämiseksi. Aseta ruoka ritilän keskiosaan. Laita ruoan alle pelti, johon rasva ja öljy voivat valua. Uunia kannattaa esilämmittää noin 10 minuutin ajan.

VAROITUS: Grillauksen aikana uunin luukun tulee olla suljettu, ja uunin lämpötilaksi tulee valita 190°C.

4.2 Lisävarusteet

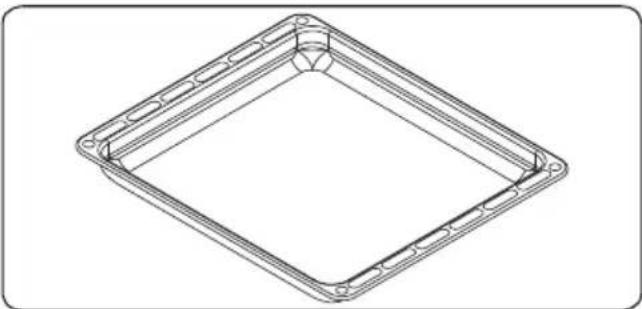

Vuoka

Syvä pelti sopii esimerkiksi pataruokien valmistamiseen.

Aseta pelti haluamiisi kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

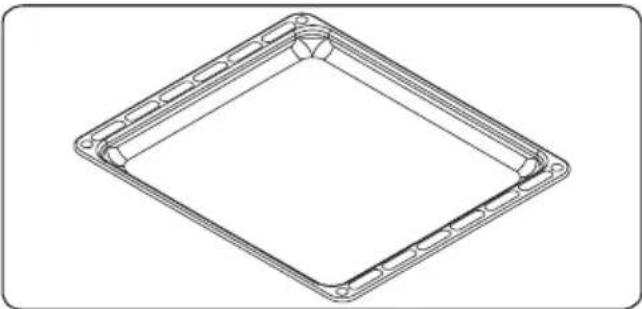

Matala uunipelti soveltuu parhaiten leivonnaisten paistamiseen.

Aseta pelti haluamiisi kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

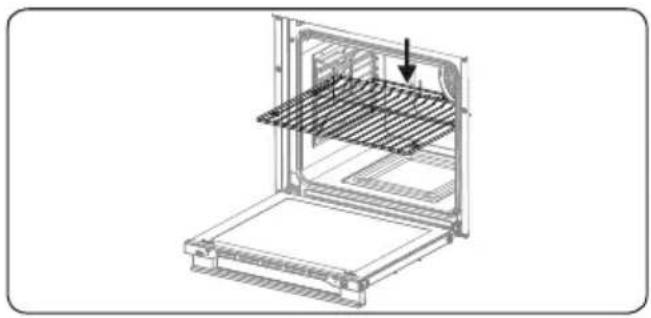

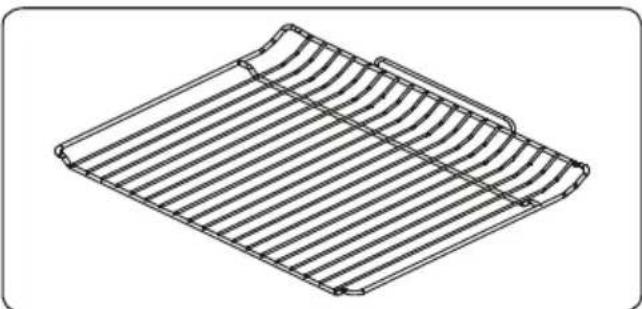

Uuniritilän päällä voit grillata ja paistaa uunin kestävään astiaan asetettuja ruokia.

Aseta ritilä samalla korkeudella oleviin kannattimiin ja työnnä se paikalleen uunin takaseinään asti.

Ruokaa kypsennettäessä kosteutta saattaa tiivistyä uunin luukun sisempään lasiin. Tämä ei tarkoita, että laitteessa on vika.

Avaa luukku grillauksessa käytettävään asentoon 20 sekunnin ajaksi.

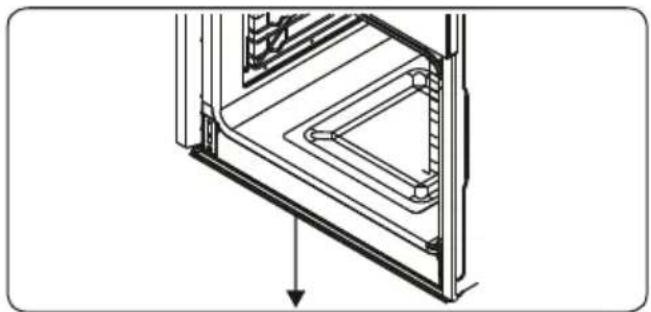

Vesi valuu alla olevaan vedenkerääjään.

Anna uunin jäähtyä ja pyyhi luukun sisäpuoli kuivalla liinalla. Tämä toimenpide on suoritettava säännöllisesti.

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen kuin aloitat puhdistustoimenpiteet.

Yleiset ohjeet

• Tarkista, että valitsemasi puhdistustuote/-materiaali on asianmukainen ja valmistajan suosittelema ennen sen käyttämistä.
• Älä käytä mikrohiukkasia sisältäviä puhdistusvaahtoja tai -nesteitä. Älä käytä syövyttäviä puhdistusvaahtoja, hankaavia puhdistusjauheita, karkeaa teräsvillaa tai raskaita työkaluja, sillä ne voivat vahingoittaa laitteen pintoja.

Älä käytä mitään mikrohiukkasia sisältävää puhdistusainetta, sillä se saattaa aiheuttaa naarmuja laitteen emaloituihin- ja maalattuihin pintoihin.

- Jos puhdistusainetta läikkyy, pyyhi se heti pois vaurioiden välttämiseksi.

Älä puhdista mitään osaa laitteesta höyrypuhdistimella.

Uunin sisäosien puhdistaminen

• Uunin emaloidut sisäosat on helpointa puhdistaa uunin ollessa lämmin.

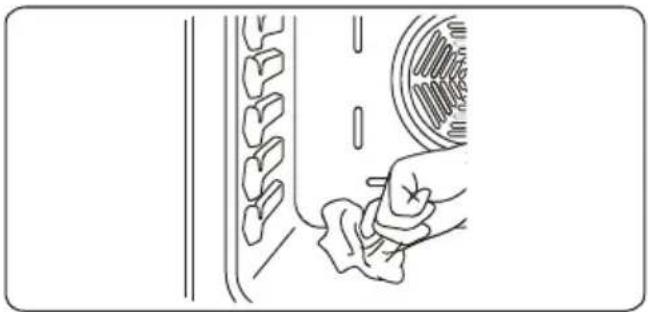

• Pyyhi uunin sisäosat jokaisen käyttökerran jälkeen mietoon puhdistusaineeseen kostutetulla liinalla. Pyyhi pinnat tämän jälkeen pelkkään veteen kostutetulla liinalla. Poista pinnoille jäänyt vesi kuivalla liinalla.
• Aika ajoin kaikki uunin pinnat tulee puhdistaa huolellisesti uuninpuhdistusaineella.

Lasisten osien puhdistaminen

• Puhdista laitteen lasista valmistetut osat säännöllisesti.
• Puhdista lasisten osien sisä- ja ulkopinnat lasinpuhdistusaineella. Pyyhi aine pois ja kuivaa pinnat kuivalla liinalla.

Ruostumattomasta teräksestä valmistettujen osien puhdistus (jos mukana)

• Puhdista laitteen ruostumattomasta teräksestä valmistetut osat säännöllisesti.
• Ruostumattomasta teräksestä valmistetut osat tulee pyyhkiä ainoastaan veteen kostutetulla pehmeällä liinalla. Kuivaa osat lopuksi kuivalla liinalla.

Älä puhdista ruostumattomasta teräksestä valmistettuja osia niiden ollessa kuumia.

Älä jätä etikkaa, kahvia, maitoa, suolaa, vetää, sitruunaa tai tomaattimehua ruostumattomasta

teräksestä valmistettujen osien päälle pitkäksi aikaa.

Sisemmän lasin irrottaminen

Sinun on irrotettava uunin luukun sisempi lasilevy puhdistusta varten. Irrota levy alla esitettyä ohjetta noudattaen.

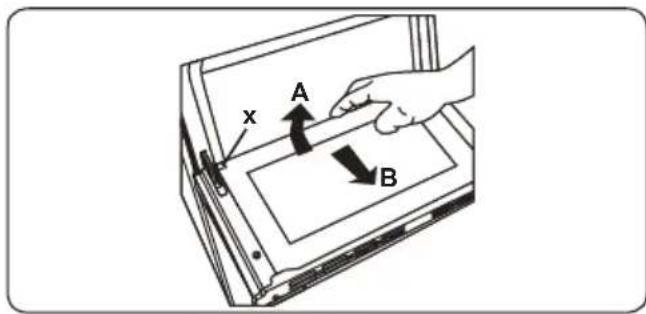

1. Työnnä lasilevyä suuntaan B ja irrota se kiinnikkeestä (x). Irrota lasilevy luukusta vetämällä sitä suuntaan A,

Näin asetat sisemmän lasin takaisin paikalleen:

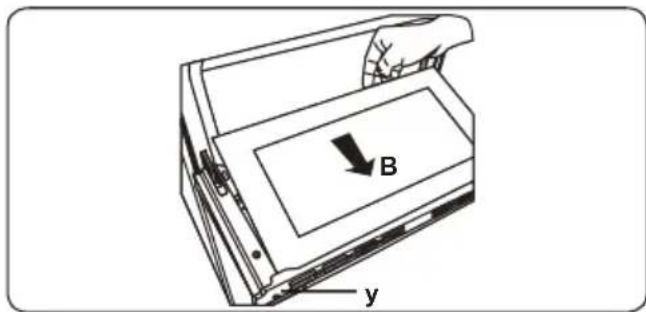

1. Työnnä lasilevyä kohti kiinnikettä (y) ja sen alle, suuntaan B.

1. Aseta lasilevy kiinnikkeen (x) alle, suuntaan C.

Jos uunin luukussa on kolme lasilevyä, kolmas lasilevy irrotetaan samalla tavalla kuin toinen lasilevy.

Sinun on irrotettava uunin luukku puhdistusta varten. Irrota luukku alla esitettyä ohjetta noudattaen.

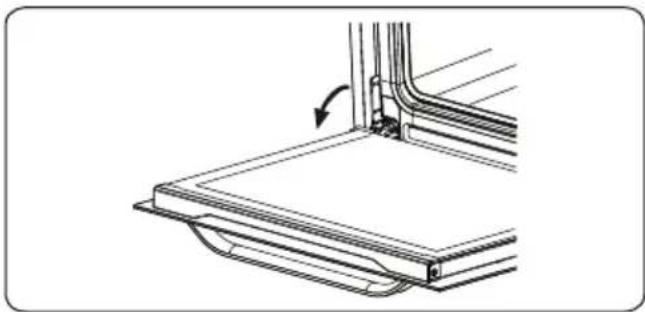

1. Avaa uunin luukku.

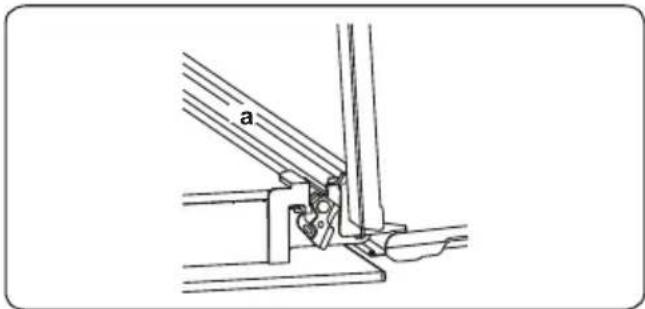

1. Avaa luukun lukitsin (a) (ruuvimeisseliä käyttäen) sen ääriasentoon.

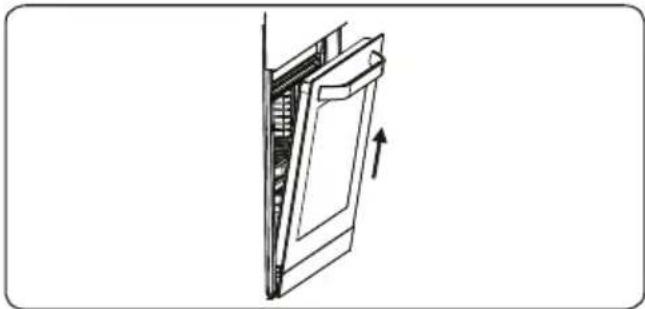

1. Sulje luukku lähes kiinni asti ja irrota se sitten paikaltaan itseäsi kohti vetämällä.

Kannatinritilän irrottaminen

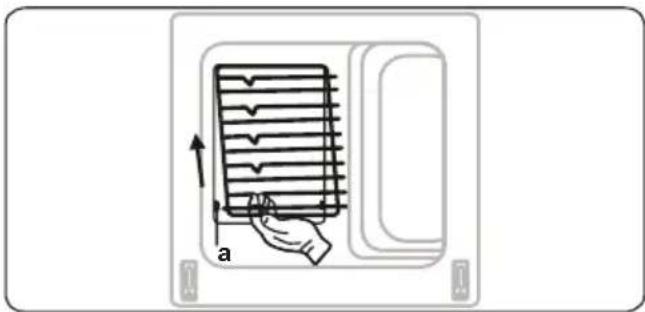

Kun haluat irrottaa uuniritilän, vedä sitä aluksi kuvassa esitetyllä tavalla. Vapauta pidikkeet (a), ja nosta ritilää ylöspäin.

VAROITUS: Tämän laitteen saa huoltaa ainoastaan valtuutettu huoltohenkilö tai koulutettu

sähköasentaja.

Uunilampun vaihtaminen

VAROITUS: Sammuta laite ja anna sen jäähtyä ennen puhdistus- tai huoltotoimenpiteiden aloittamista.

• Irrota lasinen suojus ja poista sen alla oleva polttimo.
• Aseta vanhan polttimon tilalle uusi (300 °C:n lämpötilan kestävä) polttimo (230 V, 15–25 W, tyyppi E14).
• Kiinnitä lasinen suojus takaisin paikalleen. Uuni on nyt valmis käytettäväksi.

Uunilamppu on suunniteltu käytettäväksi kodin keittiölaitteissa, Se ei sovellu kodin huoneiden

valaisemiseen.

6. VIANETSINTÄ JA KULJETUS

6.1 Vianetsintä

Jos laitteessasi on ongelma, johon ei löydy ratkaisua tästä vianetsintäosiosta, ota yhteys valtuutettuun huoltohenkilöön tai koulutettuun sähköasentajaan.

Ongelma Mahdollinen syy Ratkaisu
Uuni ei kytkeydy päälle. Virtakytkin on poissa päältä.		Tarkista, että laitteeseen tulee virta.Tarkista lisäksi, että muihin keittiösi laitteisiin tulee virta.
Uuni ei kuumene riittävästi/lainkaan.	Olet valinnut uunille väärän lämpötila-asetuksen.Uunin luukku on jäänyt auki.	Tarkista, että uunin lämpötilanuppi on oikeassa asennossa.
Uuni kuumentaa ruoan epätasaisesti.	Keittoastia/pelti on asetettu väärälle korkeudelle.	Varmista, että uunin lämpötila on oikea ja että keittoastia/pelti on oikealla korkeudella.Älä avaa uunin luukkua usein, ellet valmista sellaista ruokaa, jota on käänneltävä. Luukun toistuva avaaminen laskee uunin lämpötilaa ja voi siten hidastaa ruoan valmistumista.
Uunin lamppu ei toimi (lampulla varustetut uunit).	Lappu on palanut.Uuniin ei tule virtaa.	Vaihda lamppu annettuja ohjeita noudattaen.Varmista, että uunin pistorasiaan tulee virta.
Uunin puhallin pitää voimakasta ääntä (puhaltimella varustetut uunit).	Uuniin asetetut pellit/keittoastiat heiluvat.	Varmista, että uuni on suorassa.Varmista, että uuniin asetetut astiat/pellit eivät heilu tai kosketa uunin takaseinään.

6.2 Kuljetus

Jos sinun on kuljetettava laite uuteen paikkaan, pakkaa se takaisin alkuperäiseen pakkaukseen kuljetusta varten. Noudata pakkaukseen merkittyjä kuljetusta koskevia ohjeita. Teippaa kaikki liikkuvat osa kiinni laitteeseen, jotta estät laitteen vahingoittumisen kuljetuksen aikana.

Jos olet ehtinyt hävittämään tuotteen alkuperäisen pakkauksen, pakkaa se laatikkoon, jossa laite, ja etenkin sen ulkopinnat pysyvät ehjinä ja suojattuina.

7. TEKNISET TIEDOT

7.1 Energian kulutusta koskevat tiedot

Tuotemerkki		HELKAMA
Malli HKU75V
Uunin tyyppi SÄHKÖ
Paino kg 35,5
Energiatehokkuusindeksi (EEI) - perinteinen 106,0
Energiatehokkuusindeksi (EEI) - kiertoilma 94,6
Energialuokka A
Energiankulutus (sähkö) - perinteinen kWh/sykli 0,93
Energiankulutus (sähkö) - kiertoilma kWh/sykli 0,83
Uunipesien lukumäärä 1
Lämmönlähde SÄHKÖ
Tilavuus I 78
Tämä uuni noudattaa standardin EN 60350-1 vaatimuksia
Energiansäästövihjeitä
Uuni- Valmista mahdollisuuksien mukaan ruokia samanaikaisesti.- Pidä esilämmitysaika lyhyenä.- Älä pidennä ruoanvalmistusaikaa.- Älä unohda sammuttaa uunia ruoanlaiton päätyttyä.- Älä avaa ruoanlaiton aikana uuninluukkua.
