9013MTT - Tour Hazet - Ilmainen käyttöohje ja opas

Tuotetyyppi	Paineilmaiskuvääntäjä
Merkki	Hazet
Malli	9013MTT
Nelikulmainen käyttö	1/2" (20 mm)
Ilman tuloaukon kierre	12.91 mm (1/4")
Suositeltu vääntömomentti	900 Nm
Maks. kiristysvääntömomentti	1300 Nm
Maks. avausvääntömomentti	1890 Nm
Maks. tyhjäkäyntinopeus	8000 rpm
Paino	1.7 kg
Suositeltu letkuhalkaisija	10 mm
Maks. ilman tarve	150 l/min
Käyttöpaine	6.3 bar (90 PSI)
Äänenpainetaso	99.3 dB(A) (K=3 dB)
Äänitehotaso	110.3 dB(A) (K=3 dB)
Tärinäkiihtyvyys	11.39 m/s² (K=1.5 m/s²)
Pulttikoko	26 mm
Tekniikka	Twin Turbo (8-siipinen ilnamoottori)
Suunnan ohjaus	Kaksivaiheinen eteenpäin, yksivaiheinen taaksepäin
Voitelu	Päivittäinen öljyäminen erityisellä paineilmatyökaluöljyllä (9400-100)
Huoltoyksikkö	HAZET 9070-2 suositellaan
Turvallisuus	Käytä silmien-, korvien- ja käsien suojausta; vältä räjähdysvaarallisia ympäristöjä
Varaosat	Käytä vain alkuperäisiä Hazet-osia
Mukana tulevat varusteet	Ilmaliitäntänippa

Usein kysytyt kysymykset - 9013MTT Hazet

Mikä on Hazet 9013MTT:n käyttöpaine?

Suositeltu käyttöpaine on 6,3 bar (90 PSI). Suurimman sallitun paineen ylittäminen voi aiheuttaa räjähdyksiä ja vakavia vammoja.

Kuinka usein iskuvääntäjää tulisi voidella?

Työkalua tulee voidella päivittäin. Lisää muutama tippa erityistä paineilmatyökaluöljyä (HAZET 9400-100) ilman tuloaukkoon ja käytä työkalua lyhyesti öljyn levittämiseksi.

Mikä on 9013MTT:n maksimivääntömomentti?

Maksimi kiristysvääntömomentti on 1300 Nm ja maksimi avausvääntömomentti on 1890 Nm. Suositeltu vääntömomentti normaalikäytössä on 900 Nm.

Mitä turvavarusteita minun tulee käyttää tätä työkalua käytettäessä?

Käytä aina suojalaseja, kuulosuojaimia, tiiviisti istuvaa suojavaatetusta ja työkäsineitä. Käytä hengityssuojainta, jos pölyä on.

Voinko käyttää happea tai muita pullokaasuja työkalun voimanlähteenä?

Ei. Älä koskaan käytä happea, hiilidioksidia tai muita pullokaasuja paineilmatyökalujen voimanlähteenä. Käytä vain puhdasta, kuivaa paineilmaa määritetyllä paineella.

Mikä on suositeltu letkuhalkaisija tälle iskuvääntäjälle?

Suositeltu letkuhalkaisija on 10 mm. Riittämättömän kokoisen letkun käyttö voi heikentää suorituskykyä.

Kuinka muutan pyörimissuuntaa?

Pyörimissuuntaa ohjataan kotelon takaosassa olevalla vaihtokytkimellä. Se tarjoaa kaksivaiheisen eteenpäin pyörimisen ja yksivaiheisen taaksepäin pyörimisen.

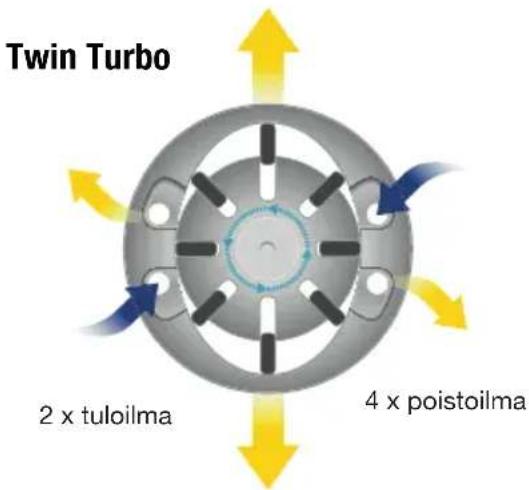

Mitä Twin Turbo -tekniikka tarkoittaa?

Twin Turbo -tekniikka viittaa innovatiiviseen 8-siipiseen ilnamoottoriin, joka tarjoaa 25% korkeamman iskusuorituskyvyn, mahdollistaen suuren vääntömomentin kompaktissa rakenteessa.

Millaista öljyä minun tulisi käyttää voiteluun?

Käytä erityistä paineilmatyökaluöljyä, kuten HAZET 9400-100. Älä koskaan käytä syttyviä tai helposti haihtuvia nesteitä, kuten kerosiinia, dieseliä tai bensiiniä.

Mistä saan varaosia 9013MTT:lle?

Käytä vain alkuperäisiä Hazet-varaosia. Ota yhteyttä jälleenmyyjääsi tai Hazetin huoltokeskukseen vaihto-osia varten. Hyväksymättömien osien käyttö mitätöi takuun.

KÄYTTÖOHJE 9013MTT Hazet

Twin Turbo -mutterinväännin

Ursprungssprache deutsch – original language: German – Alkuperäinen kieli saksa

• Varmista, että työkalun käyttäjä on lukenut käyttöoppaan huolellisesti ja ymmärtänyt sisällön ennen käyttöönottoa.
• Käyttöopas sisältää tärkeitä tietoja, joita HAZET-työkalun turvallinen ja häiriötön käyttö edellyttää.
• Työkalun määräysten mukaiseen käyttöön kuuluu tämän käyttöoppaan kaikkien turvallisuusohjeiden ja tietojen huomioiminen.
• Säilytä käyttöopas HAZET-työkalun lähellä.
• Työkalu kehitettiin tiettyihin käyttötarkoi-tuksiin. HAZET huomauttaa erityisesti, että työkalua ei saa muuttaa ja/tai käyttää tavalla, joka ei vastaa suunniteltua käyttötarkoi-tusta.
• HAZET ei vastaa eikä takuu korvaa loukkaantumisia ja vaurioita, jotka johtuvat käyttötarkoituksen ja määräysten vastaisesta käytöstä tai turvallisuusmääräysten vastaisesta toiminnasta.
• Lisäksi on noudatettava työkalun käyttökohteen työturvallisuusmääräyksiä sekä yleisiä turvallisuusmääräyksiä.

2. Symbolien selitys

HUOMIO: Kiinnitä erityinen huomio näihin symboleihin!

LUE KÄYTTÖOPAS!

Omistajan on noudatettava käyttöopasta ja opastettava kaikki työkalun käyttäjät käyttöoppaan mukaisesti.

OHJE!

Tällä symbolilla merkitään käsittelyä helpottava ohjeet.

VAROITUS!

Tällä symbolille merkitään tärkeät kuvaukset, vaaralliset olosuhteet, turvallisuusvaarat ja -ohjeet.

HUOMIO!

Tällä symbolilla merkitään ohjeet, joiden noudattamattomuudesta seuraa vaurioita, toimintavirheitä ja/tai laitteen toimimattomuus.

AMMATTIKÄYTTÄJILLE!

Työkalu soveltuu vain ammattikäyttäjille. Jos kouluttamattomat henkilöt käyttävät sitä, seurauksena voi olla loukkaantuminen tai työkalun tai työkap-paleen tuhoutuminen.

Käytä aina henkilönsuojaimia!

1.Omistajan vastuu

• Laite on rakennettu suunnittelu- ja valmistusajankohtana voimassa olevien, hyväksyttyjen tekniikan sääntöjen mukaan ja on turvallinen käyttää. Laitteesta voi kuitenkin aiheutua vaaroja, jos kouluttamattomat henkilöt käyttävät sitä asiattomasti tai määräysten vastaisesti. Jokaisen laitteella työskentelevän tai laitetta käsittelevän henkilön on siksi luettava käyttöopas ennen käyttöä ja ymmärrettävä sen sisältö.
• Laitteen kaikki muutokset ja lisäasennukset on turvallisuussyistä kielletty.
• Huomioi kaikki laitteen turvallisuusohjeet, varoitukset ja toimintaohjeet, ja pidä lukukelpoisina. Uusi vioittuneet merkinnät, kilvet tai tarrat sekä näytön suojukset välittömästi.
• Ilmoitettuja raja-arvoja, säätöarvoja ja säätöalueita on ehdottomasti noudatettava.
• Säilytä käyttöopas aina laitteen lähellä.
• Käytä vain teknisesti moitteetonta ja turval - lista laitetta.
• Pidä turvalaitteet aina esteettömästi käytet tävinä, ja tarkasta ne säännöllisesti.

2. Määräysten mukainen käyttö

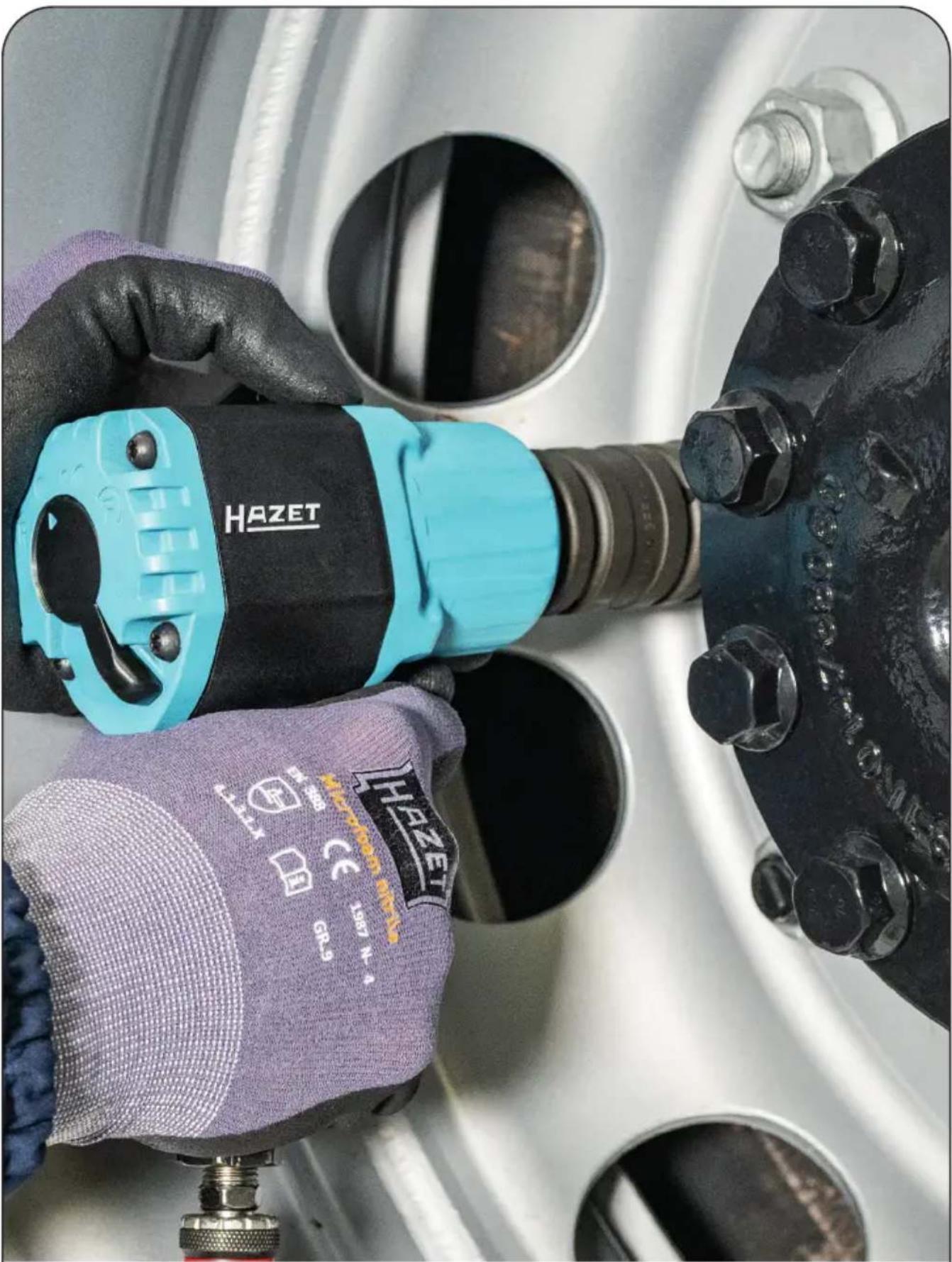

Paineilmakäyttöinen iskevä mutterinväännin 9013MTT on suunniteltu ruuviliitosten avaamiseen ja kirstämiseen, esimerkiksi työskentelyyn moottoriajoneuvojen, moottoripyörien, maatalouslaitteiden parissa tai kokoonpanohihnoilla. Laitteiden kaikki määräysten vastainen käyttö ja / tai muu käyttö on kielletty ja katsotaan väärinkäytöksi. Valmistaja ja / tai tämän valtuutetut edustajat eivät vastaa vaurioista, jotka ovat seurausta laitteiden asiattomasta käytöstä. Omistaja vastaa yksin kaikista määräysten vastaisesta käytöstä aiheutuvista vaurioista. Käyttöoppaan työturvallisuusohjeiden lisäksi on huomioitava laitteen käyttöpaikkaa koskevat yleiset turvallisuus-, tapaturmantorjunta- ja ympäristön-suojelumääräykset. Käytettäessä ja huollettaessa on noudatettava voimassa olevia määräyksiä.

Käytä aina henkilönsuojaimia!

3. Laitteesta aiheutuvat vaarat

HAZET-työkalun toimivuus on tarkastettava aina ennen käyttöä. Jos tarkastuksessa todetaan, että työkalu ei ole toimintakuntoinen tai siinä on vaurioita, työkalua ei saa käyttää. Jos työkalu ei täysin toimintakuntoinen, mutta sitä käytetään silti, seurauksena voi olla huomattavia ruumiinvammoja, terveyshaittoja ja esinevahinkoja.

• Älä käytä työkaluja, joiden käynnistin on vioittunut. Työkalut ovat vaarallisia, jos niitä ei voida käynnistää/pysäyttää käynnistimellä, joten ne on korjattava.
• Teetä huollot ja korjaukset aina ammattihen -kilöillä. Turvallisen toiminnan varmistamiseksi laitteessa saa käyttää vain alkuperäisosia.
• Suojuksia ja/tai kotelon osia ei saa poistaa.
• Älä käytä työkalua, jos jokin suojus puuttuu tai kaikki turvalaitteet eivät ole paikoillaan ja moitteettomassa kunnossa.
• HAZET-työkalujen kaikki muutokset ja lisä-asennukset on turvallisuussyistä kielletty. Vastuu päättyy heti, jos laitetta muutetaan.

Käytä suojakäsineitä ja -laseja.

Paineilmakäyttöiset työkalut voivat lennättää lastuja, pölyä ja muuta irronutta materiaalia nopeasti, mikä voi johtaa vakaviin silmävammoihin. Paineilma on vaarallista. Ilmavirta voi vahingoittaa herkkiä kehon osia, esi- merkiksi silmiä, korvia jne. Ilmavirta voi lennättää kappaleita ja pölyä.

Käytä kuulonsuojaimia.

Pitkäaikainen altistuminen paineil- matyökalun melulle voi johtaa kuulon pysyvään alenemaan.

Käytä suojanaamaria tai hengityssuojainta.

Ulos virtaavan paineilman lennättämiä lika- ja pölyhiukkasia voi päätyä hengitysteihin.

Käytä tyköistuvaa suojavaatetusta.

Työkalujen liikkuvat osat voivat tart-tua hiuksiin, vaatetukseen, koruihin ja muihin irtoesineisiin, mistä voi seurata vaikeita vammoja. Älä käytä liian väljiä ja/tai vöillä tai nauhoilla jne. koristeltuja vaatteita, joihin työ-kalun liikkuvat osat voivat tarttua. Riisu töiden ajaksi kaikki korut, kellot, tunnisteet, rannekkeet, kau-laketjut jne., jotka voivat tarttua työ-kaluun. Älä tartu työkalun liikkuviin osiin. Sido tai peitä pitkät hiukset.

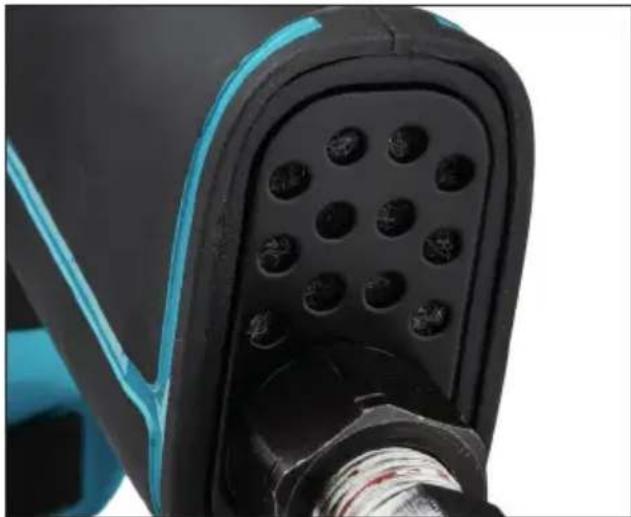

Älä suuntaa poistoaukkoa ihmisiin, eläimiin tai esineisiin. Paineilmaa poistuu laitteen kahvan pituusakselin suuntaisesti.

Paineilmatyökalut eivät kuulu lasten käsiin.

Luvattomat henkilöt voivat käyttää valvomattomia tai paineilman syöttöön liitettyjä työkaluja ja vahingoittaa itseään tai ulkopuolisia.

Käytä aina henkilönsuojaimia!

• Älä käytä työkalua räjähdysvaarallisissa tiloissa. Paineilmatyökalut voivat aiheuttaa kipinöintiä, joka voi johtaa palavien materiaalien syttymiseen. Älä käytä työkalua palavien aineiden, esimerkiksi bensiinin, naftan tai puhdistusaineiden lähellä. Työskentele vain puhtaissa, hyvin tuuletetuissa tiloissa, joissa ei ole palavia materiaaleja. Älä käytä happea, hiilidioksidia tai muita pullokaasuja paineilmatyökalujen käyttövoimana.
• Älä suuntaa laitetta toisiin henkilöihin. Pidä lapset ja muut asiattomat henkilöt poissa vaara- ja työalueelta, kun käytät työkalua.
• Älä käytä laitetta tyhjäkäynnillä.
• Paineilmatyökalut eivät saa joutua koske - tuksiin virtalähteiden kanssa.
• Ota käyttöpaine huomioon. Työkalujen ja varusteiden suurimman paineen ylittäminen voi aiheuttaa räjähdyksen ja johtaa vakavaan loukkaantumiseen. Paineilman enimmäispaineen tulee olla sama tai alle työkalun sallittujen painekuormitusmerkintöjen.
• Tarkasta letkuliitoksen tiukkuus. Älä käytä vaurioituneita letkuja. Sinkoilevat letkut voit loukata pahasti.
• Irrota paineilmatyökalut vain paineettomana. Sinkoilevat letkut voivat aiheutaa vaaratilanteen.
• Käytä vain kuivaa, puhdasta paineilmaa. Älä käytä happea, hiilidioksidia tai muita pullokaasuja paineilmatyökalujen käyttövoimana.
• Käytä ainoastaan valmistajan suosittelemia varaosia, kiinnikkeitä ja tarvikkeita.
• Älä kanna työkalua ilmaletkun varassa.

• Älä kanna liitettyä työkalua sormi käyn-nistinvivulla.
  • Vältä käynnistymistä vahingossa.

• Pidä kahvat aina kuivina, puhtaina, öljyt-töminä ja rasvattomina.

• Varmista työpaikan puhtaus, hyvä tuule - tus ja valaistus.
• Älä käytä työkalua alkoholia tai huumeita nauttineena.
• Korjauta valtuutetussa huollossa.
• Pidä laitteen merkinnät aina luettavina. Omistaja vastaa siitä, varoituksen, käyntinopeuden, sarja- ja tuotenumeron sisältävä kilpi on aina vaurioton ja luettavissa.
• Älä kiinnitä pikaliitintä suoraan laitteeseen. Pikaliitin on erotettava laitteesta vähintään 20 cm:n ilmaletkulla.
• Irrota ilmaletku, kun vaihdat työkaluja. Erota kone paineilman syötöstä, kun öljyät sen tai vaihdat työkaluja.
• Painesäädinyksikön (HAZET 9070-2) käyt - tö on erittäin suositeltavaa.

Käytä aina henkilönsuojaimia!

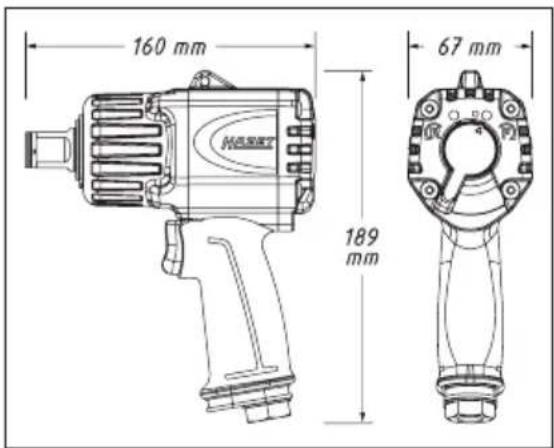

1. Tekniset tiedot / laitteen rakenneosat

		9013MTT
Nelikulmavääntiö		^20 34"
Ilmaliitäntä, sisäkierre mm (') 12,91 (		^1/_4
Suositeltu vääntömomentti Nm 900
Kirstysmomentti maks. Nm 1300
Irrotusmomentti maks. Nm 1890
Tyhjäkäyntikierrosluku maks. r/min 8000
Paino kg 1,7
Letkun halkaisija suos. mm 10
Ilmantarve maks. l/min 150
Käyttöpaine bar 6,3
Äänenpainetaso dB(A)		99,3(K=3 dB)
Äänitehotaso dB(A)		110,3(K=3 dB)
Tärinätaso m/s	^2	11,39(K=1,5 m/s ^2 )
Ruuvi	mm 26

Toimituksen sisältö: 9013MTT Twin Turbo

-mutterinväännin ja ilmanippa 12,91mm (1/4")

Käytä aina henkilönsuojaimia!

2. Ennen käyttöönottoa

Käytettäessä, tarkastettaessa ja huollettaessa paineilmatyökaluja on noudatettava voimassa olevia määräyksiä.

- Tyhjennä vesi kompressorin säiliöstä ja poista kondenssivesi

ilmaletkuista. Lue myös kompressorin käyt- töopas huolellisesti.

TÄRKEÄÄ:

Painesäädinyksikön HAZET 9070-2 käyttö on erittäin suositeltavaa.

HUOMIO!

Katkaisepaineilmansyöt - tö ennen öljyämistä ja työkalun irrottamista tai liittämistä.

- Öljyä työkalu päivittäin!

- Poista pölysuojus paineilman tuloliitännästä.

- Liitä työkalu sopivan kokoiseen letkuun. Taulukko sivulla 7.

3 Käyttöönotto

- Käynnistä kompressori ja täytä ilmasäiliö.

- Säädä kompressorin säädin noin paineeseen. 90 PSI tai 6,3 bar. Työkalun enimmäiskäyttöpaine on noin 90 PSI tai 6,3 bar.

- Teho voi vaihdella kompressorin koon ja paineil - man tuoton mukaan.

- Älä käytä vaurioituneita, kuluneita tai huonolaa - tuisia ilmaletkuja tai liittimiä.

- Työkalun tekniset tiedot perustuvat 6,3 baarin käyttöpaineeseen.

- Varovaisuus on paikallaan, kun käytät työkalua. Huolimaton käyttö voi vaurioittaa sisäosia tai koteloa ja alentaa tehoa.

- Käynnistä työkalu painamalla käynnistinvipua.

- Pysäytä työkalu vapauttamalla käynnistinvipu.

- Ota huomioon työkalun jälkikäynti, kun käynnistinvipu vapautetaan.

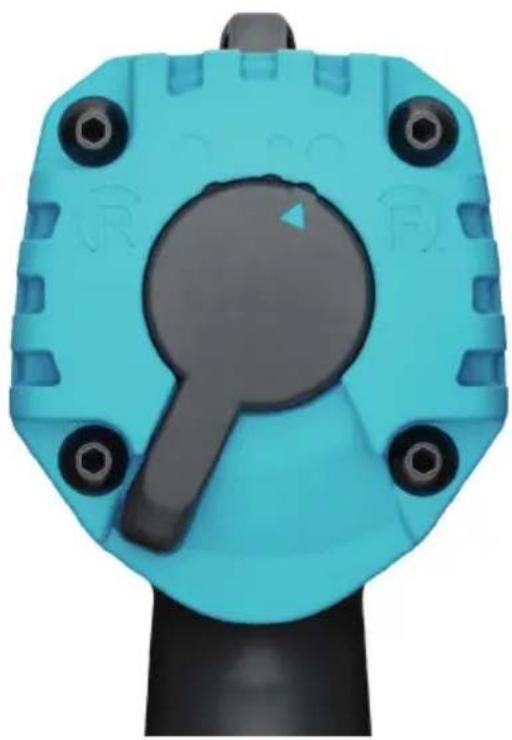

ädä pyörimissuunta kotelon takapuolen säätimellä; kaksiportaisesti oikealle, yksiportaisesti vasemmalle

- Sammuta kompressori töiden päätyttyä ja varastoi käyttöoppaan ohjeiden mukaan.

- Käytä vain kuivaa, puhdasta paineilmaa, jonka paine on enintään 90 PSI tai 6,3 bar. Pöly, palavat höyryt ja liiallinen kosteus voivat tuhota paineilmatyökalun moottorin.

- Älä poista kilpiä, uusi vahingoittuneet kilvet.

- Pidä kädet, väljät vaatteet ja pitkät hiukset etäällä työkalun liikkuvista osista.

- Maksimiteho „HAZET Twin Turbo Technologie -tekniikalla mahdollistaa suuret vääntömomentit kompaktissa koossa

- Pitkä käyttöikä ja suuri teho teollisuuden ja autoalan käyttökohteissa.

- Kompakti rakenne työskentelyyn ahtaissa tiloissa

- Innovatiivinen 8-lamellinen ilmamoottori, jonka iskuteho on 25 % suurempi, takaa suurimman mahdollisen vääntömomentin

Käytä aina henkilönsuojaimia!

4 Huolto ja kunnossapito Öljyäminen:

• Paineilmatyökalut on öljyttävä niiden koko käyttöiän ajan. Moottori ja kuulalaakerit tarvitsevat paineilmaa työkalun käyttämiseen. Moottori on öljyttävä päivittävä, sillä paineilman kosteus ruostuttaa moottorin. Huoltoyksikön HAZET 9070-2 käyttöä suositellaan.
• Paineilmamoottorin manuaalinen öljyäminen:

Irrota työkalun paineilman tulosta ja pidä ilman tuloliitäntää ylöspäin. Tiputa yksi tai kaksi pisaraa erikoisöljyä (9400-100) ilman tuloliitäntään.

• Yhdistä työkalu paineilman tuloon, peitä työkalun ilmanpoisto pyyhkeellä ja käytä muutaman sekunnin ajan.
• Älä käytä työkalun öljyämiseen palavia tai helposti höyrystyviä nesteitä, esimerkiksi kerosiinia, dieseliä tai bensiiniä.

HUOMIO!

Irrota työkalu paineilman syötöstä ennen huoltamista.

HUOMIO!

Liika öljy poistuu ilmanpoistosta.

• Päivittäin käytettäessä työkalu on huollettava kolmen kuukauden välein, kuitenkin viimeistään 1000 käyttötunnin jälkeen.
• Uusi vaurioituneet tai kuluneet osat, esimer-kiksi O-renkaat, laakerit jne., ja öljyä kaikki liikkuvat osat.
• Käytä ainoastaan valmistajan suosittelemia varaosia osia, sillä muuten takuu raukeaa.

• Noudata ympäristönsuojelumääräyksiä, kun hävität yksittäisiä osia, voiteluaineita jne.

• Älä käytä puhdistamiseen liuottimia tai happoja, estereitä (happojen ja alkoholin orgaanisia yhdisteitä) asetonia (ketonia), kloorihiilivetyjä tai nitrokarbonaattipitoisia öljyjä. Älä käytä kemikaaleja, joiden leimahduslämpötila on pieni.

• Kun tarvitset asiakaspalvelua, ota yhteys jäl -leenmyyjääsi tai HAZET-Service Centeriin.

5. Häiriöt

Häiriön ilmetessä tarkasta:

• Kompressorilaitteisto ja paineilman syöttö, ilman tarve l/min ja letkun halkaisija laitteen teknisten tietojen mukaan
• Onko käyttöilmassa pölyä ja ruostehiuk - kasia tai kondensoitunutta nestettä
• Ilmamoottorin liiallinen öljyäminen

Käytä aina henkilönsuojaimia!

fi

④ Varaosat

• Laitteessa saa käyttää turvallisuussyistä vain valmistajan alkuperäisiä varaosia.
• Väärät tai vialliset varaosat voivat johtaa vau- rioihin, virhetoimintoihin tai laitteen toimimattomuuteen.
• Hyväksymättömien varaosien käyttö kumoaa valmistajan tai tämän edustajan, myyjän ja edustajan kaikki takuu-, huolto-, vahingonkorvaus- ja vastuuvelvollisuudet.

⑤ Säilytys / varastointi

• Laitteen varastointi- ja säilytysolosuhteet:
• Älä säilytä ulkona.
• Säilytä kuivassa ja pölyttömässä paikassa.
• Suojaa nesteiltä ja aggressiivisilta aineilta.
  • Säilytyslämpötila: -10 – +45 °C.
• Suhteellinen ilmankosteus kork. 65 %

⑥ Hävittäminen

• Puhdista hävitettävä työkalu työturvallisuus- ja ympäristönsuojelumääräysten mukaisesti.
• Palauta puretut osat hyötykäyttöön..

Käytä aina henkilönsuojaimia!
