Produkttyp	Pneumatischer Schlagschrauber
Marke	Hazet
Modell	9013MTT
Vierkantantrieb	1/2" (20 mm)
Lufteinlassgewinde	12,91 mm (1/4")
Empfohlenes Drehmoment	900 Nm
Max. Anzugsdrehmoment	1300 Nm
Max. Lösedrehmoment	1890 Nm
Max. Leerlaufdrehzahl	8000 U/min
Gewicht	1,7 kg
Empfohlener Schlauchdurchmesser	10 mm
Max. Luftbedarf	150 l/min
Arbeitsdruck	6,3 bar (90 PSI)
Schalldruckpegel	99,3 dB(A) (K=3 dB)
Schallleistungspegel	110,3 dB(A) (K=3 dB)
Vibrationsbeschleunigung	11,39 m/s² (K=1,5 m/s²)
Schraubengröße	26 mm
Technologie	Twin Turbo (8-flügeliger Luftmotor)
Richtungssteuerung	Zweistufig vorwärts, einstufig rückwärts
Schmierung	Tägliches Ölen mit speziellem Druckluftwerkzeugöl (9400-100)
Wartungseinheit	HAZET 9070-2 empfohlen
Sicherheit	Schutzbrille, Gehör- und Handschutz tragen; explosionsgefährdete Bereiche meiden
Ersatzteile	Nur Original Hazet Teile verwenden
Mitgeliefertes Zubehör	Luftanschlussnippel

Häufig gestellte Fragen - 9013MTT Hazet

Wie hoch ist der Arbeitsdruck für den Hazet 9013MTT?

Der empfohlene Arbeitsdruck beträgt 6,3 bar (90 PSI). Überschreitung des maximal zulässigen Drucks kann Explosionen und schwere Verletzungen verursachen.

Wie oft sollte ich den Schlagschrauber schmieren?

Sie sollten das Werkzeug täglich schmieren. Verwenden Sie einige Tropfen spezielles Druckluftwerkzeugöl (HAZET 9400-100) im Lufteinlass und lassen Sie das Werkzeug dann kurz laufen, um das Öl zu verteilen.

Wie hoch ist das maximale Drehmoment des 9013MTT?

Das maximale Anzugsdrehmoment beträgt 1300 Nm und das maximale Lösedrehmoment beträgt 1890 Nm. Das empfohlene Drehmoment für den normalen Gebrauch beträgt 900 Nm.

Welche Schutzausrüstung sollte ich bei der Verwendung dieses Werkzeugs tragen?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz, eng anliegende Schutzkleidung und Arbeitshandschuhe. Verwenden Sie eine Staubmaske, wenn Staub vorhanden ist.

Kann ich Sauerstoff oder andere Flaschengase zum Antrieb des Werkzeugs verwenden?

Nein. Verwenden Sie niemals Sauerstoff, Kohlendioxid oder andere Flaschengase zum Antrieb von Druckluftwerkzeugen. Verwenden Sie nur saubere, trockene Druckluft mit dem angegebenen Druck.

Welcher Schlauchdurchmesser wird für diesen Schlagschrauber empfohlen?

Der empfohlene Schlauchdurchmesser beträgt 10 mm. Die Verwendung eines unzureichend dimensionierten Schlauchs kann die Leistung beeinträchtigen.

Wie ändere ich die Drehrichtung?

Die Drehrichtung wird über den Umschalter an der Rückseite des Gehäuses gesteuert. Es bietet zweistufige Vorwärts- und einstufige Rückwärtsdrehung.

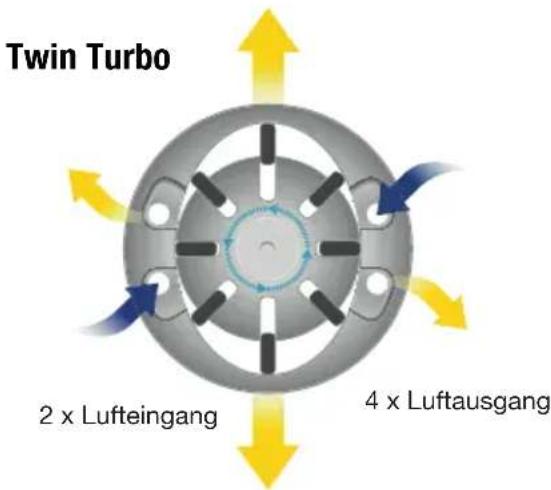

Was bedeutet die Twin Turbo Technologie?

Die Twin Turbo Technologie bezieht sich auf den innovativen 8-flügeligen Luftmotor, der eine 25% höhere Schlagleistung liefert und somit ein hohes Drehmoment in einem kompakten Design ermöglicht.

Welches Öl sollte ich zur Schmierung verwenden?

Verwenden Sie spezielles Druckluftwerkzeugöl wie HAZET 9400-100. Verwenden Sie niemals brennbare oder leicht verdunstende Flüssigkeiten wie Kerosin, Diesel oder Benzin.

Wo erhalte ich Ersatzteile für den 9013MTT?

Verwenden Sie nur Original Hazet Ersatzteile. Wenden Sie sich für Ersatzteile an Ihren Händler oder das Hazet Service Center. Die Verwendung nicht zugelassener Teile führt zum Erlöschen der Garantie.

BEDIENUNGSANLEITUNG 9013MTT Hazet

Twin Turbo Schlagschrauber

HAZET-WERK Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstrasse 25-29 · 42857 Remscheid

1. Allgemeine Informationen

• Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetrieb nahme gründlich durchgelesen und verstanden hat.
• Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihres HAZET-Werkzeuges erforderlich sind.
• Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebs an leitung immer bei Ihrem HAZET-Werkzeug auf.
• Dieses Werkzeug wurde für bestimmte Anwendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungs zweck entspricht.
• Für Verletzungen und Schäden, die aus unsach gemäßer, zweckentfrem deter und nicht bestimmungsgemäßer Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

BETRIEBSANLEITUNG LESEN!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unter weisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kenn- zeichnetHinweise, deren NichtbeachtungBeschädigungen, Fehlfunktionen und/ oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werk- zeugs oder des Werkstücks führen.

Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

• Das Gerät ist zum Zeitpunkt seiner Ent wick-lung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungs-gemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungs-hin weise am Gerät sind stets in gut les barem Zustand zu halten. Beschädigte Schil der oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.
• Betriebsanleitung stets in unmittelbarer Nähe des Geräts aufbewahren.
• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei er reichbar vorhalten und regelmäßig prüfen.

2. Bestimmungsgemäße Verwendung

Der pneumatische Schlagschrauber 9013MTT ist zum Lösen und Anziehen von Schraubverbindungen z.B. für Arbeiten an Kraftfahrzeugen, Motorrädern, landwirtschaftlichen Geräten oder Montagebändern konstruiert worden. Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung der Geräte ist untersagt und gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schaden aus nicht bestimmungsgemäßer Verwendung der Geräte sind ausgeschlossen. Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Einsatzbereich des Gerätes allgemein gültigen Sicherheits-, Unfallverhütungs- und Umweltschutz-Vorschriften zu beachten und einzuhalten. Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungen erfolgen.

Immer persönliche Schutzausrüstung tragen!

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist das HAZET-Werkzeug auf seine volle Funk tions fähigkeit zu prüfen. Ist die Funk tions fähig keit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf das Werkzeug nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und das Werkzeug wird dennoch verwendet, be steht die Gefahr vonerheblichen Körper-, Gesundheits- und Sachschäden.

• Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein-bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Alle Service- oder Repara turarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
• Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
• Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
• Aus Sicherheitsgründen sind Verän derungen an HAZET-Werkzeugen untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungs ausschluß.

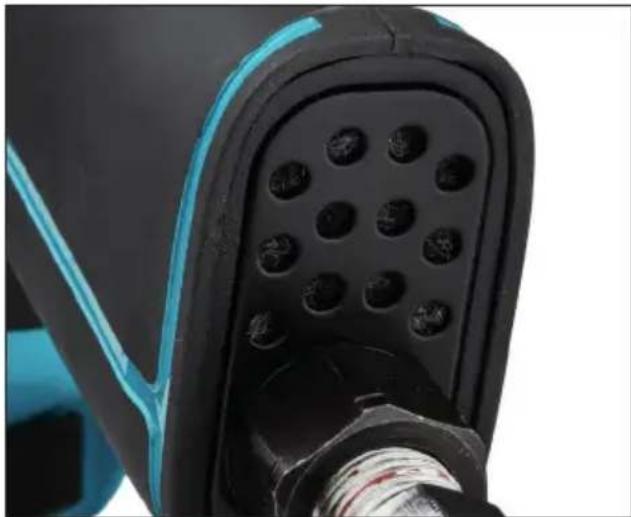

Auslassöffnung nie auf Menschen, Tiere oder Objekte richten. Die Abluft entweicht dem Gerät in Richtung parallel zur Längsachse des Griffs.

Arbeitshandschuhe und Schutzbrille tragen.

Werkzeuge mit pneumatischem Antrieb können Späne, Staub und anderen Abrieb mit hoher Geschwindigkeit aufwirbeln, was zu schweren Augenverletzungenführen kann. Druckluft ist gefährlich. Der Luftstrom kann empfindliche Körperteile wie Augen, Ohren etc. schädigen. Vom Luftstrom aufgewirbelte Gegenstände und Staub können zu Verletzungen führen.

Gehörschutz tragen.

Lange Belastung durch die Arbeitsgeräusche eines Druckluft werkzeuges kann zum dauerhaften Gehörverlust führen.

Gesichtsmaske oder Atemschutztragen.

Durch die pneumatische Abluft können aufgewirbelte Schmutz- und Staubpartikel in die Atemwege gelangen.

Enganliegende Arbeits- schutzkleidung tragen.

Werkzeuge mit bewegenden Teilen können sich in Haaren, Kleidung, Schmuck oder anderen losen Gegen ständen verfangen, was zu schweren Verletzungen führen kann. Tragen Sie niemals zu weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den bewegenden Werkzeugteilen verfangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Hals ketten etc. ab, die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeug teile an, die in Bewegung sind. Lange Haare sollen zusammengebunden oder bedeckt werden.

Druckluftwerkzeuge gehören nicht in Kinderhände.

Unbeaufsichtigte oder an die Druckluftzufuhr angeschlossene Werkzeuge können von nicht autorisierten Personen benutzt werden und zu deren oder zur Verletzung dritter Personen führen.

Immer persönliche Schutzausrüstung tragen!

• Gerät nicht in explosionsgefährdeten Räumen verwenden. Pneumatikwerkzeuge können Funkenschlag verursachen, der zur Entzündung brennbarer Materialien führen kann. Werkzeuge nie der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden. Niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abgefüllte Gase zum Antrieb von Druckluftwerkzeugen verwenden.
• Gerät nicht auf andere Personen richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.
• Gerät nicht im Leer lauf betreiben.
• Druckluftwerkzeuge dürfen nicht in Kontakt mit Stromquellen kommen.
• Auf Betriebsdruck achten. Das Überschreiten des zulässigen Betriebsdrucks von Werkzeugen und Zubehörteilen, kann Explosionen verursachen und zu schweren Verletzungen führen. Der Betriebsdruck der Druckluft muss gleich oder unterhalb der zulässigen Druckbelastungsangaben des Werkzeugs liegen.
• Schlauchverbindung auf festen Sitz prüfen. Keine schadhaften Druckschläuche verwenden. Umherschlagende Druckschläuche können zu schweren Verletzungen führen.
• Druckluftwerkzeuge nur im drucklosen Zustand abklemmen. Umherschlagende Druckschläuche können zu schweren Verletzungen führen.
• Nur trockene, saubere Luft verwenden. Verwenden Sie niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abgefüllte Gase zum Antrieb von Druckluftwerkzeugen.
• Verwenden Sie nur vom Hersteller empfohlene Ersatzteile, Befestigungen und Zubehör.
• Das Werkzeug niemals am Druckluftschlauch tragen.
• Das angeschlossene Werkzeug niemals mit dem Finger am Betätigungshebel tragen.

• Unbeabsichtigte Betätigung vermeiden.

• Griffe immer trocken, sauber, öl- und fettfrei halten.

• Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.
• Das Werkzeug niemals unter Alkohol- oder Drogeneinfluss benutzen.
• Reparaturen nur von autorisierten Personen durchführen lassen.
• Kennzeichnung des Gerätes muss immer gut lesbar sein. Der Bediener ist dafür verantwortlich, dass die Plakette mit Warnhinweis, Drehzahl, Serien- und Artikel-No. unbeschädigt und gut lesbar ist.
• Verwenden Sie Schnellkupplungen nie direkt am Gerät. Die Schnellkupplung muss durch mindestens 20 cm Luftschlauch vom Gerät getrennt sein.
• Werkzeuge nur bei abgekuppeltem Luftschlauch auswechseln. Zum Ölen oder zum Austausch der Werkzeuge die Maschine immer von der Druckluft-Zufuhr trennen.
  • Die Benutzung einer Wartungseinheit (HAZET 9070-2) wird dringend empfohlen.

Immer persönliche Schutzausrüstung tragen!

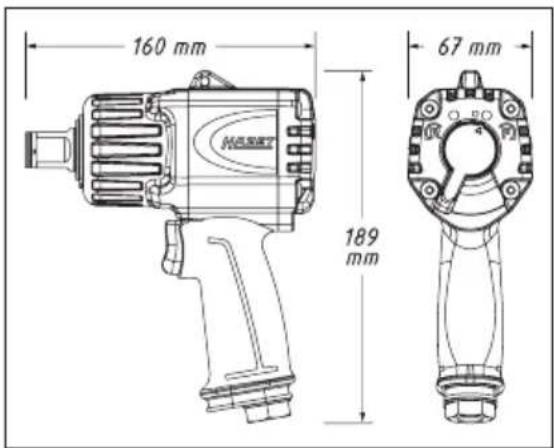

1. Technische Daten / Geräteelemente

		9013MTT
Antriebsvierkant		2034"
Luftanschluß Innen-Gewinde mm (°) 12,91		( 14)
Empfohlenes Drehmoment Nm 900
Max. Anzugsmoment Nm 1300
Max. Lösemoment Nm 1890
Max. Leerlauf-Drehzahl U/min 8000
Gewicht kg 1,7
Empf. Schlauchquerschnitt mm 10
Max. Luftbedarf l/min 150
Betriebsdruck bar 6,3
Schall-Druckpegel dB(A)		99,3(K=3dB)
Schall-Leistungspegel	dB(A)	110,3(K=3dB)
Vibrationsbeschleunigung	m/s^2	11,39(K=1,5 m/s^2 )
Schraube	mm 26

Lieferumfang: 9013MTT Twin Turbo

Schlagschrauber mit Luftanschlussnippel 12,91mm (1/4")

Immer persönliche Schutzausrüstung tragen!

2. Vor Inbetriebnahme

Die Benutzung, Inspektion und Wartung von Pneumatik-Werkzeugen muss immer entsprechend der lokalen, staatlichen Landes- oder Bundesbestimmungen erfolgen.

- Kompressortank entwässern und Kondenswasser aus den Luftleitungen entfernen. Lesen Sie die Gebrauchsanweisung für den Kompressor ebenfalls gründlich durch.

WICHTIG:

Die Verwendung einer Wartungseinheit HAZET 9070-2 wird dringend empfohlen.

ACHTUNG!

Vor dem Ölen, Anschließen oder Abkoppeln des Werkzeuges, die Druckluft-Zufuhr unterbrechen.

• Werkzeug täglich ölen!
• Entfernen Sie die Staubkappe am Druckluft-Einlass.
• Schließen Sie das Werkzeug an einen Schlauch passender Größe an. Tabelle Seite 7.

3. Inbetriebnahme

• Schalten Sie den Kompressor ein, so dass sich der Lufttank füllen kann.
• Stellen Sie den Kompressorregler auf ca. 90 PSI oder 6.3 bar. Der maximale Betriebsdruck dieses Werkzeugs liegt bei ca. 90 PSI oder 6.3 bar.
• Die Leistung kann abhängig von der Größe des Luftkompressors und des Volumens des Druckluft-Ausstoßes variieren.
• Verwenden Sie keine beschädigten, abgenutzten oder minderwertigen Luftschläuche oder Verbindungsstücke.
  • Die technischen Daten des Werkzeugs beziehen sich auf den Betrieb bei einem Druck von 6.3 bar.
• Beim Gebrauch des Werkzeugs ist Vorsicht geboten. Bei nachlässigem Betrieb können Innenteile oder das Gehäuse beschädigt und die Arbeitsleistung eingeschränkt werden.
• Zur Betätigung des Werkzeugs Betätigungshebel drücken.
• Zum Stoppen des Werkzeugs Betätigungs hebel loslassen.

- Beachten Sie, dass das Werkzeug nach Loslassen des Betätigungshebels noch nachläuft.

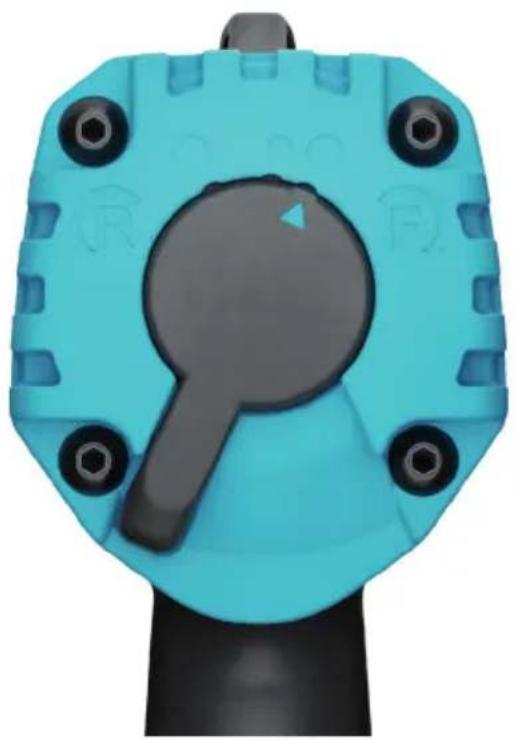

Drehrichtung wird über den Umsteller an der Rückseite des Gehäuses gesteuert; zweistufig Rechtslauf, einstufig Linkslauf

• Nach beendeter Arbeit Kompressor ausschalten und gemäß der Kompressor-Gebrauchsanweisung lagern.
• Nur trockene, saubere Luft mit ca. 90 PSI oder 6.3 bar Maximaldruck verwenden. Staub, brennbare Dämpfe und eine zu hohe Feuchtigkeit können den Motor eines pneumatischen Werkzeugs zerstören.
• Entfernen Sie keine Plaketten, ersetzen Sie beschädigte Plaketten.
• Halten Sie Hände, weite Kleidung und lange Haare vom sich bewegenden Teil des Werkzeugs fern.
• Maximale Effizienz durch wegweisende HAZET Twin Turbo Technologie ermöglicht hohe Drehmomente bei kompakter Bauweise
  • Hohe Standzeit und hohe Effizienz in der industriellen und automotiven Anwendung.
• Kompakte Bauweise optimiert für Arbeiten in beengten Räumen
• Innovativer 8 Lamellen-Luftmotor mit 25% höherer Schlagleistung gewährleistet maximales Drehmoment

Immer persönliche Schutzausrüstung tragen!

4. Wartung und Pflege Ölen:

• Druckluft-Werkzeuge müssen während ihrer gesamten Lebensdauer geölt werden. Der Motor und die Kugellager benötigen Druckluft, um das Werkzeug anzutreiben. Da die Feuchtigkeit in der Druckluft den Motor rosten lässt, muss der Motor täglich geölt werden. Hierfür ist die Verwendung einer Wartungseinheit HAZET 9070-2 zu empfehlen.
• Ölen des pneumatischen Motors von Hand: Werkzeug von der Luftzufuhr abkoppeln und mit dem Lufteinlass nach oben halten. Ein bis zwei Tropfen Spezial-Druckluftöl (9400-100) in den Lufteinlass geben.
• Werkzeug an die Druckluftzufuhr anschließen, Luftauslass am Werkzeug mit einem Handtuch abdecken und einige Sekunden laufen lassen.
• Für das Ölen des Werkzeugs nie brennbare oder leicht verdampfbare Flüssigkeiten wie Kerosin, Diesel oder Benzin verwenden.

ACHTUNG!

Vor der Durchführung von Wartungsarbeiten das Gerät immer von der Druckluft-Zufuhr lösen.

ACHTUNG!

Überschüssiges Öl im Motor wird durch den Luftauslass ausgestoßen.

• Bei täglicher Nutzung ist vierteljährlich eine Wartung durchzuführen, spätestens jedoch nach 1000 Betriebsstunden.
• Beschädigte oder abgenutzte Bauteile wie O-Ringe, Lager etc. sind zu ersetzen und alle beweglichen Teile zu ölen.
• Es sind ausschließlich vom Hersteller empfohlene Ersatzteile zu verwenden, andernfalls erlischt die Gewährleistung.

• Bitte achten Sie bei der Entsorgung von Einzelteilen, Schmiermitteln etc. darauf, dass die entsprechenden Richtlinien zum Umweltschutz eingehalten werden.

• Reinigen Sie nie mit Lösungsmitteln oder Säuren, Estern (organischen Verbindungen aus Säuren und Alkohol), Aceton (Keton), Chlorkohlenwasserstoffen oder nitrokarbonathaltigen Ölen. Verwenden Sie keine Chemikalien mit niedrigem Flammpunkt.

• Für die Inanspruchnahme des Kunden-dienstes setzen Sie sich bitte mit Ihrem Händler oder dem HAZET-Service Center in Verbindung.

5. Störungen

Bei Störungen bitte Prüfen:

• Kompressionsanlage und Druckluft-Zuleitung Luftbedarf l/min und Schlauchquerschnitt entsprechend den technischen Daten des Gerätes
• Betriebsluft auf Staub und Rostanteile sowie Kondensat untersuchen
• Überölung des Luftmotors

Immer persönliche Schutzausrüstung tragen!

• Aus Sicherheitsgründen dürfen nur Original-Ersatzteile des Herstellers verwendet werden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freigegebener Ersatzteile erlöschen sämtliche Garantie-, Service-, Schadensersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

⑤ Aufbewahrung / Lagerung

• Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:
• Nicht im Freien aufbewahren.
• Trocken und staubfrei lagern.
• Keinen Flüssigkeiten und aggressiven Substanzen aussetzen.
  • Lagertemperatur -10 bis +45°C.
  • Relative Luftfeuchtigkeit max. 65%

⑥ Entsorgung

• Zur Aussonderung, reinigen und unter Beachtung geltender Arbeits- und Umweltschutzvorschriften zerlegen.
• Bestandteile der Wiederverwertung zuführen.

Immer persönliche Schutzausrüstung tragen!
