KÄYTTÖOHJE 9014TT Hazet

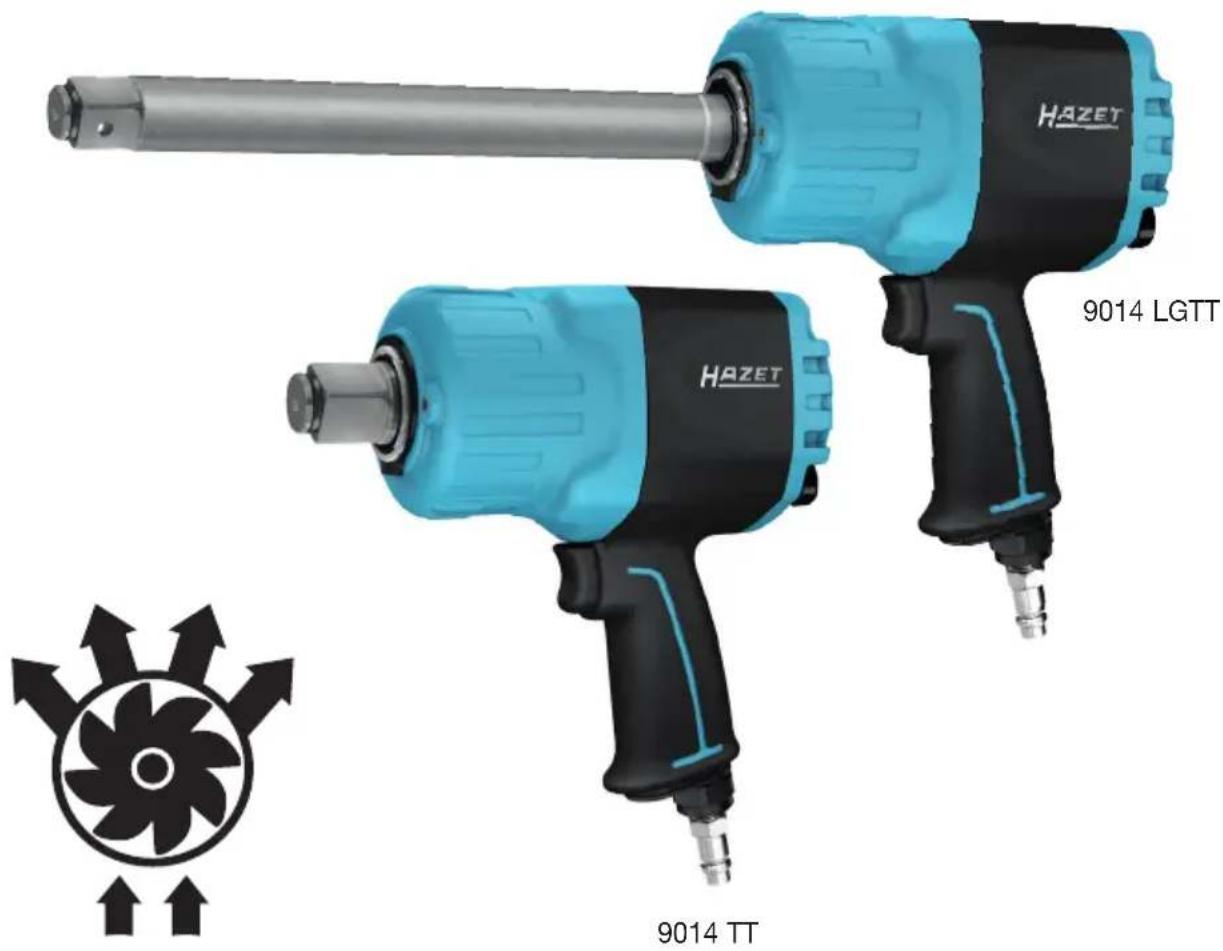

Twin Turbo -mutterinväännin

TwinTurbo

Technology by HAZET

CE

Ursprungssprache deutsch – original language: German – Alkuperäinen kieli saksa

• Varmista, että työkalun käyttäjä on luke-nut käyttöoppaan huolellisesti ja ymmärtänyt sisällön ennen käyttöönottoa.
• Käyttöopas sisältää tärkeitä tietoja, joita HAZET-työkalun turvallinen ja häiriötön käyttö edellyttää.
• Työkalun määräysten mukaiseen käyttöön kuuluu tämän käyttöoppaan kaikkien turvallisuusohjeiden ja tietojen huomioiminen.
• Säilytä käyttöopas HAZET-työkalun lähellä.
• Työkalu kehitettiin tiettyihin käyttötarkoituksiin. HAZET huomauttaa erityisesti, että työkalua ei saa muuttaa ja/tai käyttää tavalla, joka ei vastaa suunniteltua käyttötarkoitus-ta.
• HAZET ei vastaa eikä takuu korvaa louk kaantumisia ja vaurioita, jotka johtuvat käyttötarkoituksen ja määräysten vastaisesta käytöstä tai turvallisuusmääräysten vastaisesta toiminnasta.
• Lisäksi on noudatettava työkalun käyttökoh - teen työturvallisuusmääräyksiä sekä yleisiä turvallisuusmääräyksiä.

2. Symbolien selitys

HUOMIO: Kiinnitä erityinen huomio näihin symboleihin!

LUE KÄYTTÖOPAS!

Omistajan on noudatettava käyttöopasta ja opastettava kaikki työkalun käyttäjät käyttöoppaan mukaisesti.

OHJE!

Tällä symbolilla merkitään käsittelyä helpottava ohjeet.

VAROITUS!

Tällä symbolille merkitään tärkeät kuvaukset, vaaralliset olosuhteet, turvallisuusvaarat ja -ohjeet.

HUOMIO!

Tällä symbolilla merkitään ohjeet, joiden noudattamattomuudesta seuraa vaurioita, toimintavirheitä ja/tai laitteen toimimattomuus.

AMMATTIKÄYTTÄJILLE!

Työkalu soveltuu vain ammattikäyttäjille. Jos kouluttamatomat henkilöt käyttävät sitä, seurauksena voi olla loukkaantuminen tai työkalun tai työkapaleen tuhoutuminen.

Käytä aina henkilönsuojaimia!

1.Omistajan vastuu

• Laite on rakennettu suunnittelu- ja valmistusajankohtana voimassa olevien, hyväksyttyjen tekniikan sääntöjen mukaan ja on turvallinen käyttää. Laitteesta voi kuitenkin aiheutua vaaroja, jos kouluttamattomat henkilöt käyttävät sitä asiattomasti tai määräysten vastaisesti. Jokaisen laitteella työskentelevän tai laitetta käsittelevän henkilön on siksi luettava käyttöopas ennen käyttöä ja ymmärrettävä sen sisältö.
• Laitteen kaikki muutokset ja lisäasennukset on turvallisuussyistä kielletty.
• Huomioi kaikki laitteen turvallisuusohjeet, varoitukset ja toimintaohjeet, ja pidä lukukelpoisina. Uusi vioittuneet merkinnät, kilvet tai tarrat sekä näytön suojukset välittömästi.
• Ilmoitettuja raja-arvoja, säätöarvoja ja säätöalueita on ehdottomasti noudatettava.
• Säilytä käyttöopas aina laitteen lähellä.
• Käytä vain teknisesti moitteetonta ja turvallista laitetta.
• Pidä turvalaitteet aina esteettömästi käytet-tävinä, ja tarkasta ne säännöllisesti.

2.Määräysten mukainen käyttö

Käyttöturvallisuus on mahdollista varmistaa vain, jos laitetta käytetään sille suunniteltuun käyttötarkoitukseen käyttöoppaan mukaisesti. Käyttöoppaan työturvallisuusohjeiden lisäksi on huomioitava laitteen käyttöpaikkaa koskevat yleiset turvallisuus-, tapaturmantorjunta- ja ympäristönsuojelumääräykset.

Käytettäessä ja huollettaessa on noudatettava voimassa olevia määräyksiä.

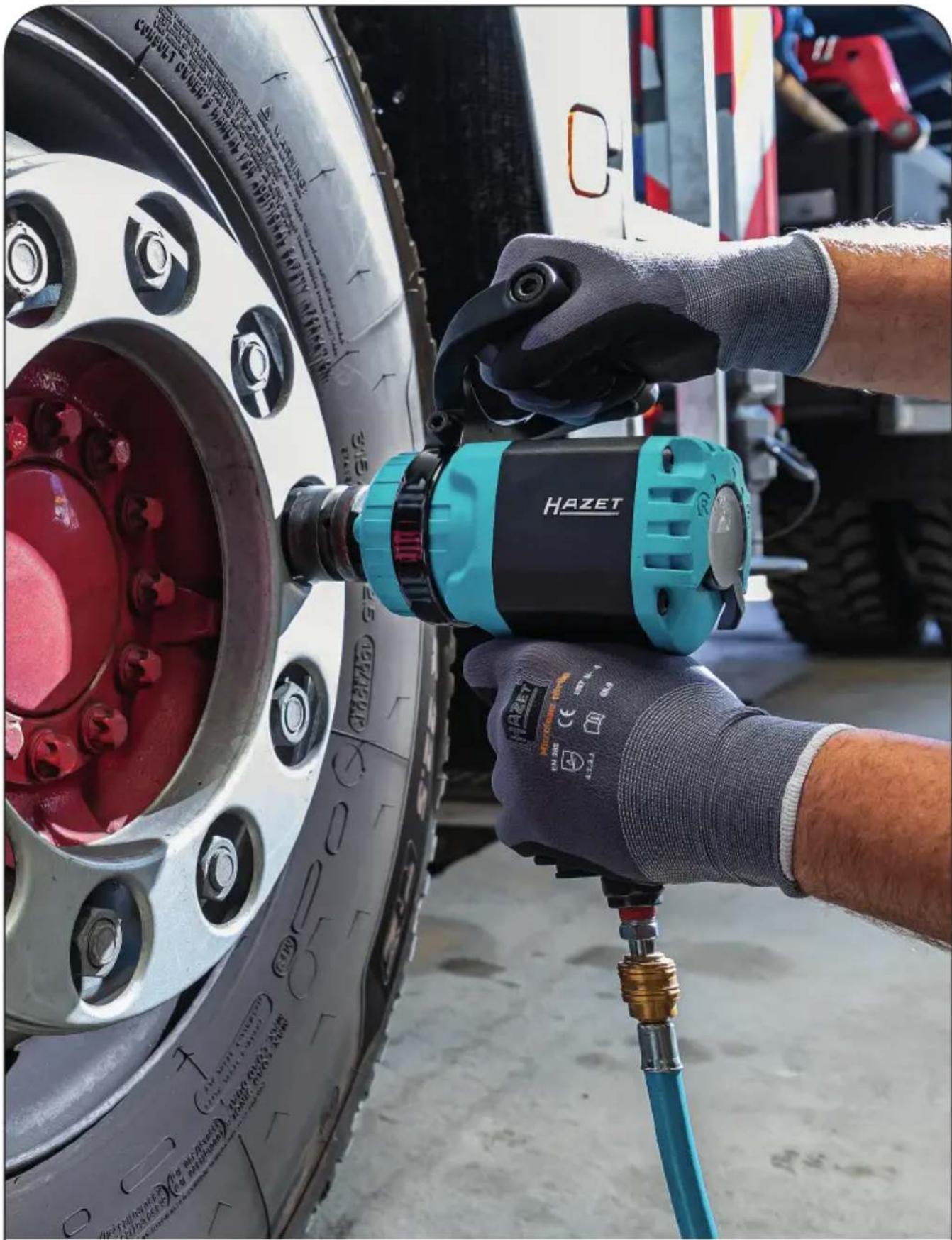

• HAZET Twin Turbo -mutterinväännin on kätevä laite pienyritysten käyttöön.
• Se soveltuu erittäin hyvin työskentelyyn moottoriajoneuvojen, moottoripyörien, maatalouslaitteiden parissa tai kokoonpanohihnoilla.
• Maksimiteho „HAZET Twin Turbo Technologie -tekniikalla mahdollistaa suuret vääntömomentit kompaktissa koossa.

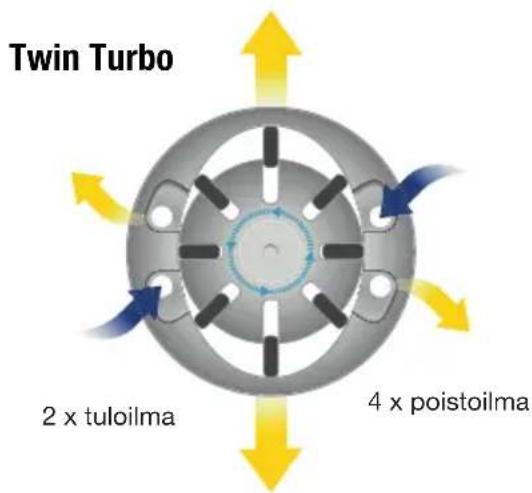

• Innovatiivinen 8-lamellinen ilmamoottori, jonka iskuteho on 25 % suurempi, takaa suurimman mahdollisen vääntömomentin.
• Pitkä käyttöikä ja suuri teho teollisuuden ja autoalan käyttökohteissa.
• Kompakti rakenne työskentelyyn ahtaissa tiloissa.
• Laitteiden kaikki määräysten vastainen käyttö ja / tai muu käyttö on kielletty ja katsotaan väärinkäytöksi.
• Valmistaja ja / tai tämän valtuutetut edustajat eivät vastaa vaurioista, jotka ovat seurausta laitteiden asiattomasta käytöstä.
• Omistaja vastaa yksin kaikista määräysten vastaisesta käytöstä aiheutuvista vaurioista.

Käytä aina henkilönsuojaimia!

3. Laitteesta aiheutuvat vaarat

HAZET-työkalun toimivuus on tarkastettava aina ennen käyttöä. Jos tarkastuksessa todetaan, että työkalu ei ole toimintakuntoinen tai siinä on vaurioita, työkalua ei saa käyttää. Jos työkalu ei täysin toimintakuntoinen, mutta sitä käytetään silti, seurauksena voi olla huomattavia ruumiinvammoja, terveyshaittoja ja esinevahinkoja.

• Älä käytä työkaluja, joiden käynnistin on vioittunut. Työkalut ovat vaarallisia, jos niitä ei voida käynnistää/pysäyttää käynnistimellä, joten ne on korjattava.
• Teetä huollot ja korjaukset aina ammattihen -kilöillä. Turvallisen toiminnan varmistamiseksi laitteessa saa käyttää vain alkuperäisosia.
• Suojuksia ja/tai kotelon osia ei saa poistaa.
• Älä käytä työkalia, jos jokin suojus puuttuu tai kaikki turvalaitteet eivät ole paikoillaan ja moitteettomassa kunnossa.
• HAZET-työkalujen kaikki muutokset ja lisäasennukset on turvallisuussyistä kielletty. Vastuu päättyy heti, jos laitetta muutetaan.

Käytä suojakäsineitä ja -laseja.

Paineilmakäyttöiset työkalut voivat lennättää lastuja, pölyä ja muuta irronutta materiaalia nopeasti, mikä voi johtaa vakaviin silmävammoihin. Paineilma on vaarallista. Ilmavirta voi vahingoittaa herkkiä kehon osia, esi- merkiksi silmiä, korvia jne. Ilmavirta voi lennättää kappaleita ja pölyä.

Käytä kuulonsuojaimia.

Pitkäaikainen altistuminen paineil- matyökalun melulle voi johtaa kuulon pysyvään alenemaan.

Käytä suojanaamaria tai hengityssuojainta.

Esimerkiksi liimojen ja tervan sisäl- tämien kemikaalien höyryt voivat pitkään hengitettynä vahingoittaa vakavasti.

Käytä tyköistuvaa suojavaatetusta.

Työkalujen liikkuvat osat voivat tart-tua hiuksiin, vaatetukseen, koruihin ja muihin irtoesineisiin, mistä voi seurata vaikeita vammoja. Älä käytä liian väljiä ja/tai vöillä tai nauhoilla jne. koristeltuja vaatteita, joihin työ-kalun liikkuvat osat voivat tarttua. Riisu töiden ajaksi kaikki korut, kellot, tunnisteet, rannekkeet, kau-laketjut jne., jotka voivat tarttua työ-kaluun. Älä tartu työkalun liikkuviin osiin. Sido tai peitä pitkät hiukset.

Paineilmatyökalut eivät kuulu lasten käsiin.

Luvattomat henkilöt voivat käyttää valvomattomia tai paineilman syöttöön liitettyjä työkaluja ja vahingoittaa itseään tai ulkopuolisia.

Käytä aina henkilönsuojaimia!

• Älä käytä työkalua räjähdysvaarallisissa tiloissa. Paineilmatyökalut voivat aiheuttaa kipinöintiä, joka voi johtaa palavien materiaalien syttymiseen. Älä käytä työkalua palavien aineiden, esimerkiksi bensiinin, naftan tai puhdistusaineiden lähellä. Työskentele vain puhtaissa, hyvin tuuletetuissa tiloissa, joissa ei ole palavia materiaaleja. Älä käytä happea, hiilidioksidia tai muita pullokaasuja paineilmatyökalujen käyttövoimana.
• Älä suuntaa laitetta toisiin henkilöihin. Pidä lapset ja muut asiattomat henkilöt poissa vaara- ja työalueelta, kun käytät työkalua.
• Älä käytä laitetta tyhjäkäynnillä.
• Paineilmatyökalut eivät saa joutua koske - tuksiin virtalähteiden kanssa.
• Huomioi käyttöpaine, katso maks. ilmanpaine sivun 7 taulukosta. Työkalujen ja varusteiden suurimman paineen ylittäminen voi aiheuttaa räjähdyksen ja johtaa vakavaan loukkaantumiseen. Paineilman enimmäispaineen tulee olla sama tai alle työkalun sallittujen painekuormitusmerkintöjen.
• Tarkasta letkuliitoksen tiukkuus. Älä käytä vaurioituneita letkuja. Sinkoilevat letkut voit loukata pahasti.
• Irrota paineilmatyökalut vain paineettomana. Sinkoilevat letkut voivat aiheutaa vaaratilanteen.
• Käytä vain kuivaa, puhdasta paineilmaa. Älä käytä happea, hiilidioksidia tai muita pullokaasuja paineilmatyökalujen käyttövoimana.
• Käytä ainoastaan valmistajan suosittelemia varaosia, kiinnikkeitä ja tarvikkeita.
• Älä kanna työkalua ilmaletkun varassa.

• Älä kanna liitettyä työkalua käynnistinvi - vun varassa.
  • Vältä käynnistymistä vahingossa.

• Pidä kahvat aina kuivina, puhtaina, öljyt-töminä ja rasvattomina.

• Varmista työpaikan puhtaus, hyvä tuule - tus ja valaistus.
• Älä käytä työkalua alkoholia tai huumeita nauttineena.
• Korjauta valtuutetussa huollossa.
• Pidä laitteen merkinnät aina luettavina. Omistaja vastaa siitä, varoituksen, käyntinopeuden, sarja- ja tuotenumeron sisältävä kilpi on aina vaurioton ja luettavissa.
• Älä kiinnitä pikaliitintä suoraan laitteeseen. Pikaliitin on erotettava laitteesta vähintään 20 cm:n ilmaletkulla.
• Irrota ilmaletku, kun vaihdat työkaluja. Erota kone paineilman syötöstä, kun öljyät sen tai vaihdat työkaluja.

Käytä aina henkilönsuojaimia!

1. Tekniset tiedot / laitteen rakenne

		9014 TT 90	14 LGTT
Nelikulmavääntiö		25 1'	25 1'
Ilmaliitäntä, sisäkierre mm (') 20.67 (1/2")		20.67 (1/2")
Suositeltu vääntömomentti Nm	1898 1627
Kirstysmomentti maks. Nm 21	70 1762
Irrotusmomentti maks. Nm 41	00 3850
Tyhjäkäyntikierrosluku maks.	r/min 5200	4600
Paino kg 4.60	5.90
Letkun halkaisija suos. mm	19	19
Ilmantarve maks.	l/min 23	5	235
Käyttöpaine	bar	6.3	6.3
Äänenpainetaso	dB(A)	101.9	102.5
Äänitehotaso	dB(A)	112.9	113.5
Tärinätaso	m/s^2	19.11	17.31
Ruuvi	mm	M 32	M 32

Toimituksen sisältö:

9014TT Twin Turbo -mutterinväännin, kahva ja ilmanippa 20,67 mm (1/2")

9014 LGTT Twin Turbo -mutterinväännin, kahva ja ilmanippa 20,67 mm (1/2")

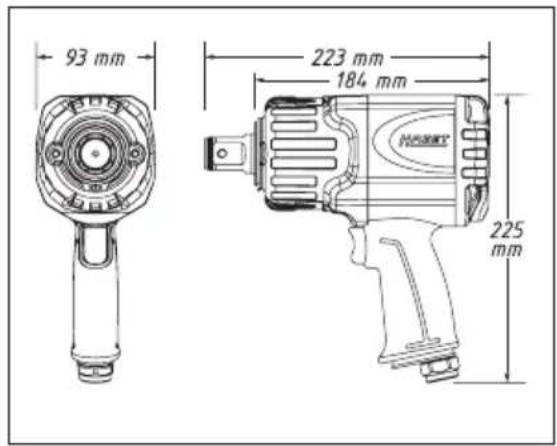

9014 TT

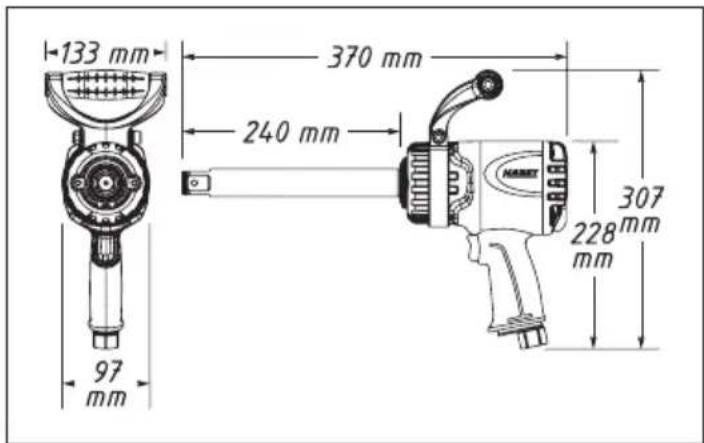

9014 LGTT

Käytä aina henkilönsuojaimia!

2. Ennen käyttöönottoa

Käytettäessä, tarkastettaessa ja huollettaessa paineilmatyökaluja on noudatettava voimassa olevia määräyksiä.

- Tyhjennä vesi kompressorin säiliöstä ja pois - ta kondenssivesi ilmaletkuista. Lue myös kompressorin käyttöopas huolellisesti.

TÄRKEÄÄ:

Ilmansuodattimen ja öljytti men käyttö suositellaan.

HUOMIO!

Katkaise paineilman syöttö ennen öljyämistä ja työkalun irrottamista tai liittämistä.

• Öljyä työkalu, katso Huolto tässä käyttöop-paassa.
• Poista pölysuojus paineilman tuloliitännästä.
• Liitä työkalu sopivan kokoiseen letkuun. Taulukko sivulla 7.

3 Käyttöönotto

• Käynnistä kompressori ja täytä ilmasäiliö.
• Säädä kompressorin säädin noin paineeseen. 90 PSI tai 6,3 bar. Työkalun enimmäiskäyttö-paine on noin 90 PSI tai 6,3 bar.
• Teho voi vaihdella kompressorin koon ja paineilman tuoton mukaan.
• Älä käytä vaurioituneita, kuluneita tai huono - laatuisia ilmaletkuja tai liittimiä.
• Työkalun tekniset tiedot perustuvat 6,3 baa-rin käyttöpaineeseen.

• Varovaisuus on paikallaan, kun käytät työka-lua. Huolimaton käyttö voi vaurioittaa sisä-osia tai koteloa ja alentaa tehoa.

• Käynnistä työkalu painamalla käynnistinvipua.

• Pysäytä työkalu vapauttamalla käynnistinvi-pu.
• Ota huomioon työkalun jälkikäynti, kun käynnistinvipu vapautetaan.
• Säädä pyörimissuunta kotelon takapuolen säätimellä; kakkosasento oikealle, ykkösa-sento vasemmalle
• Sammut kompressori töiden päätyttyä ja varastoi käyttöoppaan ohjeiden mukaan.
• Käytä vain kuivaa, puhdasta paineilmaa, jonka paine on enintään 90 PSI tai 6,3 bar. Pöly, palavat höyryt ja liiallinen kosteus voi- vat tuhota paineilmatyökalun moottorin.
• Älä poista kilpiä, uusi vahingoittuneet kilvet.
• Pidä kädet, väljät vaatteet ja pitkät hiukset etäällä työkalun liikkuvista osista.
• Maksimiteho „HAZET Twin Turbo Technologie -tekniikalla mahdollistaa suuret vääntömomentit kompaktissa koossa
• Innovatiivinen 8-lamellinen ilmamoottori, jonka iskuteho on 25 % suurempi, takaa suurimman mahdollisen vääntömomentin
• Pitkä käyttöikä ja suuri teho teollisuuden ja autoalan käyttökohteissa.
• Kompakti rakenne työskentelyyn ahtaissa tiloissa

Käytä aina henkilönsuojaimia!

4 Huolto ja kunnossapito Öljyäminen:

• Paineilmatyökalut on öljyttä

vä niiden koko käyttöiän ajan. Moottori ja kuulalaakerit tarvitsevat paineilmaa työkalun käyttämiseen. Moottori on öljyttävä päivittävä, sillä paineilman kosteus ruostuttaa moottorin. Käytä integroitua öljytintä.

- HAZET 9070N-1 öljytin, asennus paineilmatyökaluun.

- Paineilmamoottorin manuaalinen öljyäminen:

Irrota työkalun paineilman tulosta ja pidä ilman tuloliitäntää ylöspäin. Tiputa yksi tai kaksi pisaraa erikoisöljyä ilman tuloliitäntään.

Yhdistä työkalu paineilman tuloon, peitä työkalun ilmanpoisto pyyhkeellä ja käytä muutaman sekunnin ajan.

Älä käytä työkalun öljyämiseen palavia tai helposti höyrystyviä nesteitä, esimerkiksi kerosiinia, dieseliä tai bensiiniä.

HUOMIO!

Liika öljy poistuu ilmanpoistosta.

VAROITUS!

Älä suuntaa poistoaukkoa ihmisiin tai esineisiin. Ilmanpoisto on kahvan takana.

Huolto

• Irrota työkalu paineilman syötöstä ennen huoltamista.
• Päivittäin käytettäessä työkalu on huollettava kolmen kuukauden välein, kuitenkin viimeistään 1000 käyttötunnin jälkeen.
• Uusi vaurioituneet tai kuluneet osat, esimerkiksi O-renkaat, laakerit jne., ja öljyä kaikki liikkuvat osat.
• Käytä ainoastaan valmistajan suosittelemia varaosia osia, sillä muuten takuu raukeaa.

• Noudata ympäristönsuojelumääräyksiä, kun hävität yksittäisiä osia, voiteluaineita jne.

• Älä käytä puhdistamiseen liuottimia tai happoja, estereitä (happojen ja alkoholin orgaanisia yhdisteitä) asetonia (ketonia), kloorihiilivetyjä tai nitrokarbonaattipitoisia öljyjä. Älä käytä kemikaaleja, joiden leimahduslämpötila on pieni.

• Kun tarvitset asiakaspalvelua, ota yhteys jäl -leenmyyjääsi tai HAZET-Service Centeriin.

5. Häiriöt

Häiriön ilmetessä tarkasta:

• Kompressorilaitteisto ja paineilman syöttö ilman tarve l/min ja letkun halkaisija laitteen teknisten tietojen mukaan
• Onko käyttöilmassa pölyä ja ruostehiuk-kasia tai kondensoitunutta nestettä
• Ilmamoottorin liiallinen öljyäminen

Käytä aina henkilönsuojaimia!

fi

④ Varaosat

• Laitteessa saa käyttää turvallisuussyistä vain alkuperäisiä varaosia.
• Väärät tai vialliset varaosat voivat johtaa vauri-oihin, virhetoimintoihin tai laitteen toimimattomuuteen.
• Hyväksymättömien varaosien käyttö kumoa valmistajan tai tämän edustajan, myyjän ja edustajan kaikki takuu-, huolto-, vahingonkor-vaus- ja vastuuvvelvollisuudet.

⑤ Säilytys / varastointi

• Laitteen varastointi- ja säilytysolosuhteet:
• Älä säilytä ulkona.
• Säilytä kuivassa ja pölyttömässä paikassa.
• Suojaa nesteiltä ja aggressiivisilta aineilta.
  • Säilytyslämpötila: -10 – +45 °C.
• Suhteellinen ilmankosteus kork. 65%

⑥ Hävittäminen

• Puhdista hävitettävä työkalu työturvallisuus- ja ympäristönsuojelumääräysten mukaisesti.
• Palauta puretut osat hyötökäyttöön.

Käytä aina henkilönsuojaimia!
