KÄYTTÖOHJE CMT-SX2D SONY

Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran vuoksi.

Älä peitä laitteen ilma-aukkoja sanomalehdillä, pöytäliinoilla, verhoilla tms. estääksesi tulipalon. Älä sijoita palavia kynttilöitä laitteen päälle.

Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi.

Älä sijoita laitetta ahtaaseen paikkaan, kuten kirjahyllyyn tai umpinaiseen kaappiin.

Tämä laite on luokiteltu LUOKAN 1 LASER tuotteeksi. Tämä merkintä on laitteen takaseinässä.

Älä laita paristoa tavallisten talousjätteiden sekaan. Hävitä se oikein kemiallisena jätteenä.

Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät)

Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisesta ympäristöviranomaisilta.

Sisällysluettelo

Tämän ohjekirjan käyttäminen ....5

Toistettavat levyt....5

Käyttöönotto

Järjestelmän liittäminen 8

Kellonajan asettaminen....12

Levyn asettaminen paikalleen......13

Levyn toistaminen....13

— Tavallinen toisto/Hajatoisto

DVD-levyjen toisto valikon avulla .....16

PBC-toimintoja sisältävien

CD-videolevyjen toistaminen

(versio 2.0)....16

— PBC-toisto

Toistaminen uudelleen....17

— Uudelleentoisto

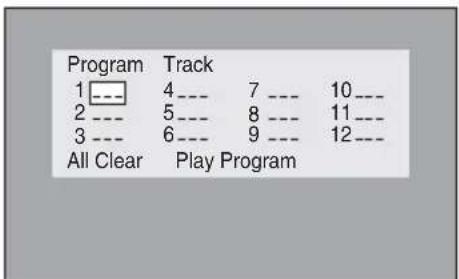

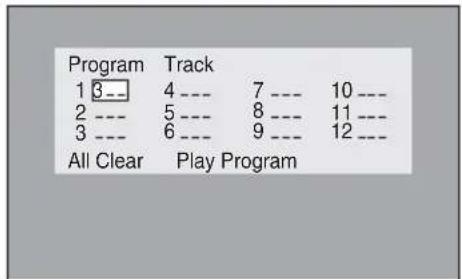

Oman ohjelman luominen....18

— Ohjelmoitu toisto

Kuvaruutunäytön käyttö hakuun......19

Levy - eri toimintoja

Ääniraidan/tekstityksen/kuvakulman vaihtaminen ....20

Kielen vaihtaminen....21 — Kieli

Kuva- ja audioasetusten säätäminen .....22 — AV

Levyn toiston rajoittaminen....24 — Luokitus (lapsilukko)

Järjestelmän asetuskohdeluettelo......26

Viritin

Radioasemien esivirittäminen......27

Radion kuunteleminen 28

— Esiviritys

— Käsiviritys

Radiotietojärjestelmän (RDS) käyttäminen ....29

(Vain Euroopan malli)

Kasetti - Toisto

Kasetin asettaminen paikalleen .... 30

Kasetin toistaminen 30

Kasetti - Tallenta

Suosikki-CD-kappaleiden tallentaminen kasetille.... 31

— Tahdistettu CD-TAPE-äänitys

Manuaalinen tallentaminen kasetille .... 32

— Tallentaminen käsin

Äänen säätö

Äänitehosteen valitseminen.... 32

Laulaminen mukana 33

(Vain CMT-SX2D Aasian ja Oseanian mallit)

Ajastin

Nukahtaminen musiikkiin.... 34 — Uniajastin

Herääminen musiikkiin.... 34 — Toistoajastin

Radio-ohjelmien ajastinäänitys...... 35 — Tallennusajastin

Näyttö

Näytön sammuttaminen.... 36 — Virransäästötila

Merkkivalojen kirkkauden säätäminen.... 36

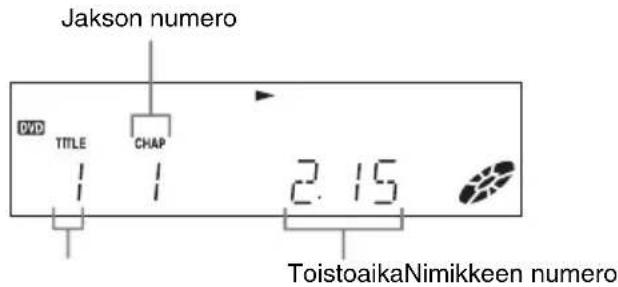

Levyä koskevien tietojen katseleminen näytöltä.... 37

Levyä koskevien tietojen katseleminen ruutunäytöltä.... 38

Virittimen tietojen katseleminen näytöltä.... 38

Lisälaitteet

Television ohjaaminen kaukosäätimellä ....39

THEATRE SYNC -toiminnon käyttäminen ....39

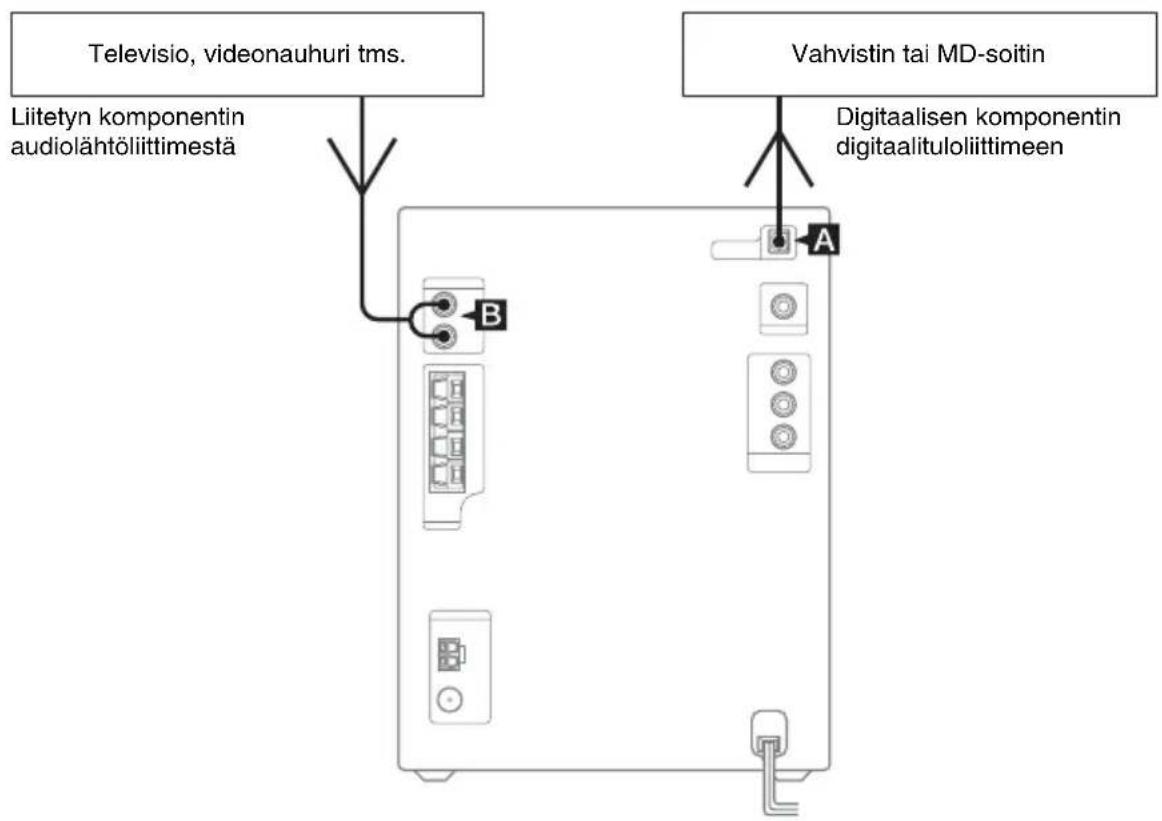

Lisälaitteiden liittäminen ....40

Liitetyn laitteen äänen kuunteleminen ....41

5.1-kanavaisen äänen kuuntelu valinnaisen vahvistimen kanssa.....41

Tallentaminen liitetyltä laitteelta ......42

Liitetyn laitteen tallentaminen .....42

Vianetsintä

Ongelmia ja niiden korjaustoimia......43

Ilmoitukset ....47

Lisätietoja

Varotoimet 48

Tekniset tiedot....50

Sanasto 52

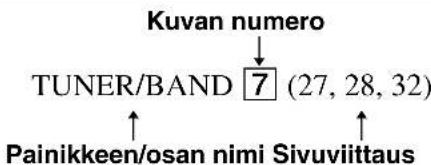

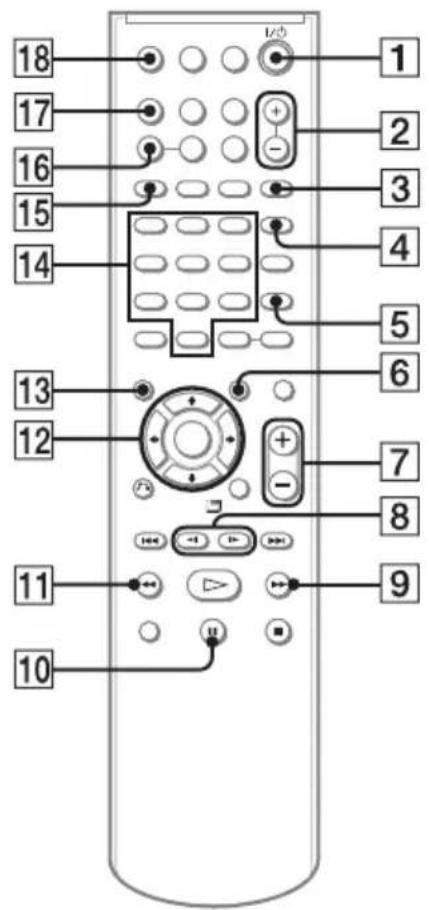

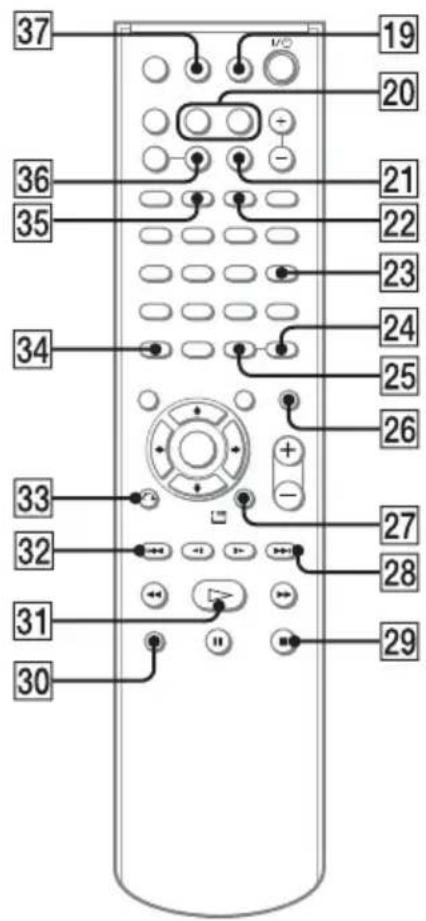

Painikkeiden sijaintiluettelo ja sivuviittaukset....55

Tämän ohjekirjan käyttäminen

• Tässä ohjekirjassa selostetaan toimintojen käyttö pääasiassa kaukosäätimellä tapahtuvaksi. Samat toiminnot voi kuitenkin tehdä myös laitteen painikkeilla, joilla on samat tai samankaltaiset nimet.
• Kuvaruutunäyttö (OSD) saattaa vaihdella maakohtaisesta mallista riippuen.
• Englanninkielistä kuvaruutunäyttöä käytetään vain havainnollistamiseen.
• Lyhennettä "DVD" voidaan käyttää yleisnimityksenä DVD VIDEO, DVD+RW/DVD+R sekä DVD-RW/DVD-R-levyille.
• Tässä ohjekirjassa käytetään seuraavia symboleja.

Symboli Merkitys
DVD-V	Toiminnot, joita voidaan käyttää DVD VIDEO, DVD-R/DVD-RW (video-muoto) sekä DVD+R/ DVD+RW-levyillä
VIDEO CD	Toiminnot, joita voidaan käyttää VIDEO CD (mukaan lukien Super VCD ja CD-R/CD-RW video CD-formaatti ja Super VCD-formaatti) -levyillä
CD	Toiminnot, joita voidaan käyttää CD ja CD-R/CD-RW musiikkiformaatin -levyillä
DATA-CD	Toiminnot, joita voidaan käyttää DATA CD (MP3*-audiokappaleita ja JPEG- kuvatiedostoja sisältävillä CD- ROM/CD-R/CD-RW) -levyillä

*MP3 (MPEG1 Audio Layer 3) on audiodatan pakkaamiseen käytettävä ISO/MPEG-määritetty vakioformaatti.

Toistettavat levyt

Järjestelmällä voi toistaa seuraavia levyjä. Muita levyjä ei voi toistaa.

Toistettavien levyjen luettelo

Levyformaatti Levyn kuva
DVD-videolevyt
DVD-RW/DVD-R-levyt
DVD+RW/DVD+R-levyt
	DVD+ReWritable	DVD+R
CD-videolevyt
Audio-CD:t
CD-R/CD-RW-levyt

"DVD VIDEO", "DVD-R" ja "DVD-RW"-logot ovat tavaramerkkejä.

Tällä laitteella voi toistaa seuraavien aluekoodien DVD-levyjä

Laitteen taakse on painettu aluekoodi, ja laite toistaa vain samalla aluekoodilla varustetut DVD-levyt.

Tämä laite toistaa myös 📂merkinnällä varustetut DVD-levyt.

Jos yrität toistaa muunlaista DVD-levyä, televisioruudulla näkyy ilmoitus "Playback Prohibited by Area Limitations.". DVD-levystä riippuen aluekoodia ei ehkä ole merkitty DVD-toiston aluerajoitteista huolimatta.

Tällä laitteella ei voi toistaa seuraavia levyjä

• CD-ROM-levyt (muut kuin ".MP3", ".JPG" tai ".JPEG"-päätteet)
• Kaikki muut CD-R/CD-RW-levyt kuin seuraavilla muodoilla tallennetut:
• CD-musiikki-muoto
• CD-video-muoto
• MP3- (MPEG1 Audio Layer-3)/JPEG-formaatti, joka on ISO9660* Level 1/Level 2- tai Joliet-laajennusformaatin mukainen
• PHOTO CD -formaatissa tallennetut CD-ROM-levyt
  • CD-Extra-levyjen tieto-osa
  • Super Audio CD-levyt
• DVD-ROM-levyt
• DVD-RAM-levyt
  • DVD-äänilevyt
• Eri aluekoodin sisältävä DVD-levy.
  • DVD+R DL (kaksikerroksiset) levyt
• VR (Video Recording) -muodossa tallennetut DVD-RW-levyt
• DVD-kameranauhurilla VR (Video Recording formaatti) -muodolla kuvauksesta luodut photo-elokuvat
• Tällä laitteella ei voi toistaa epätavallisen (esim. sydämen, neliön, tähden) muotoisia levyjä. Tämä voi vioittaa laitetta. Älä käytä tällaisia levyjä.

• Levy, johon on kiinnitetty paperia tai tarroja.
• Levy, jonka pinnassa on vielä teippiä, sellofaanikalvo tai tarra.
* CD-ROM-levyjen looginen tiedosto- ja kansioformaatti, määrittänyt ISO (International Organization for Standardization).

Huomautuksia CD-R/CD-RW/DVD-R/DVD-RW (Video-muotoisia)/DVD+R/DVD+RW-levyistä

- Joissain tapauksissa CD-R, CD-RW, DVD-R, (Video-muotoisia) DVD-RW (video-muodolla luoduilla DVD-RW-levyillä on sama formaatti kuin DVD VIDEO -levyillä), DVD+R ja DVD+RW-levyjä ei voi toistaa tällä järjestelmällä johtuen levyn tallennuslaadusta tai fyysisestä kunnosta tai tallennuslaitteen ominaisuuksista. Levyä ei myöskään voi toistaa, jos sen tallennusta ei ole viimeistelty oikein. Katso tarkemmat ohjeet tallennuslaitteen käyttöohjeista. Huomaa, että joitain toistotoimintoja ei voi käyttää tietyillä DVD+RW/DVD+R-levyillä, vaikka ne olisi viimeistelty oikein.

- Pakatussa kirjoitusmuodossa tallennettua levyä ei voi toistaa.

Huomautus DVD-levyjen ja CD-videolevyjen toistamisesta

DVD-levyjen ja CD-videolevyjen tietyt toistotoiminnot saattavat olla ohjelmistotuottajien tarkoituksella määrittelemiä. Koska tämä laite toistaa DVD- levyt ja CD-videolevyt ohjelmistotuottajien suunnitteleman ohjelmasisällön mukaisesti, joitakin toistotoimintoja ei ehkä voi käyttää. Katso myös DVD-levyjen ja CD-videolevyjen mukana toimitettuja käyttöohjeita.

Tekijänoikeussuojauksella varustetut levyt

Tämä tuote on tarkoitettu Compact Disc (CD) - standardin mukaisten levyjen soittamiseen. Viime aikoina jotkin levy-yhtiöt ovat tuoneet markkinoille levyjä, jotka on koodattu tekijänoikeuksia suojaavalla tekniikalla. Huomaa, että jotkin näistä levyistä eivät ole CD-standardin mukaisia, eikä niitä voi välttämättä soittaa tällä tuotteella.

DualDisc-levyjä koskeva huomautus

DualDisc-levy on kaksipuolinen levy, jonka toisella puolella on tallennettu DVD-aineisto ja toisella puolella digitaalinen ääniaineisto. Koska ääniaineiston puoli ei ole Compact Disc (CD) -standardin mukainen, emme voi taata, että tuote on toistettavissa.

Multi Session -formaatilla äänitetyn levyn toistoa koskevia huomautuksia

• Kun toistetaan musiikki-CD:n formaatissa olevia audiokappaleita, MP3-audiokappaleita ja JPEG-kuvatiedostoja sisältävää levyä, vain CD-formaatissa olevat audiokappaleet voidaan toistaa.
• Useita istuntoja sisältäviä CD-R- ja CD-RW-levyjä, joita ei ole viimeistelty "sulkemalla istunto", ei tueta.

Tekijänoikeudet

Tämä tuote sisältää Yhdysvaltalaisten patenttien ja muiden immateriaalioikeuksien suojaamaa tekijänoikeuksien suojaustekniikkaa. Tämän tekijänoikeuksien suojaustekniikan käyttämiseen tulee olla Macrovision:n lupa, ja se on tarkoitettu kotikäyttöön ja muuhun rajoitettuun katselukäyttöön, ellei Macrovision:n antamasta luvasta muuta johdu. Käänteinen suunnittelu tai purkaminen on kielletty.

Tässä järjestelmässä on Dolby ^1) Digital ja DTS ^2) Digital Surround järjestelmät.

^1) Valmistettu Dolby Laboratoriesin lisenssillä. "Dolby" ja kaksois-D-symboli ovat Dolby Laboratoriesin tavaramerkkejä.
^2) Valmistettu Digital Theater Systems, Inc.’n lisenssillä. “DTS” ja ”DTS 2.0 + Digital Out” ovat Digital Theater Systems, Inc.n rekisteröityjä tavaramerkkejä.

Käyttöönotto

Järjestelmän liittäminen

Tee liitännät käyttämällä järjestelmän mukana toimitettuja johtoja ja lisävarusteita. Noudata seuraavien vaiheiden 1 – 6 mukaisia ohjeita. Takana olevat liittimet voivat poiketa eri maiden malleissa. Tarkista liitäntämenettely.

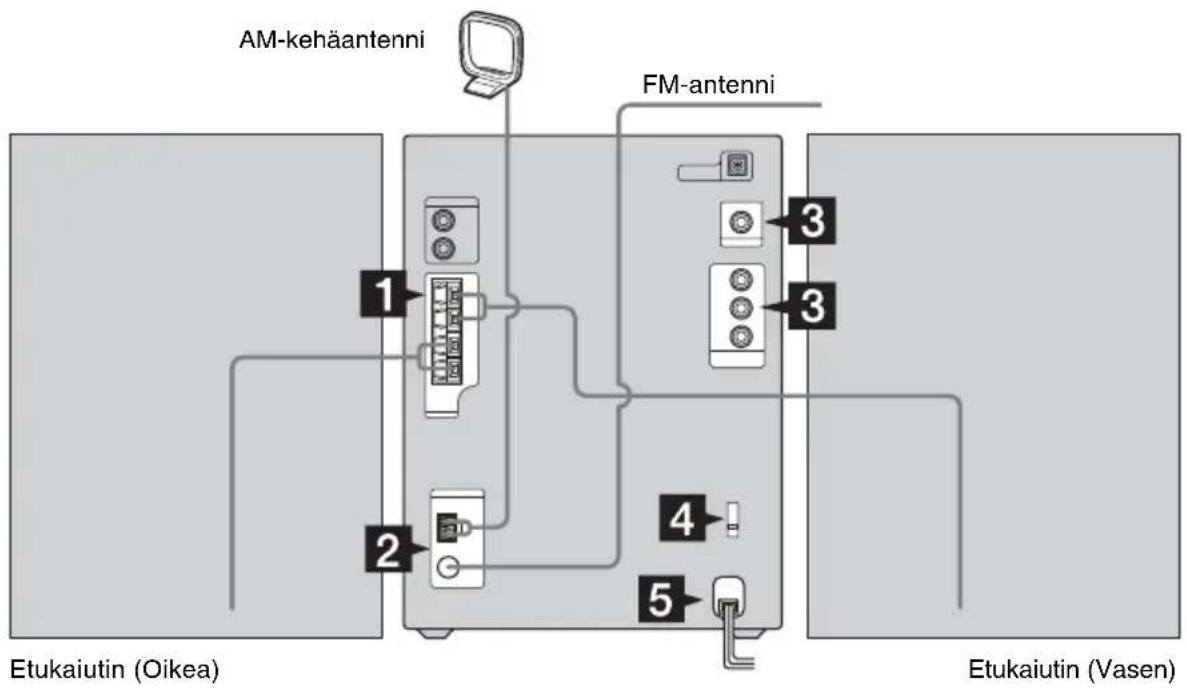

Euroopan ja Venäjän mallit

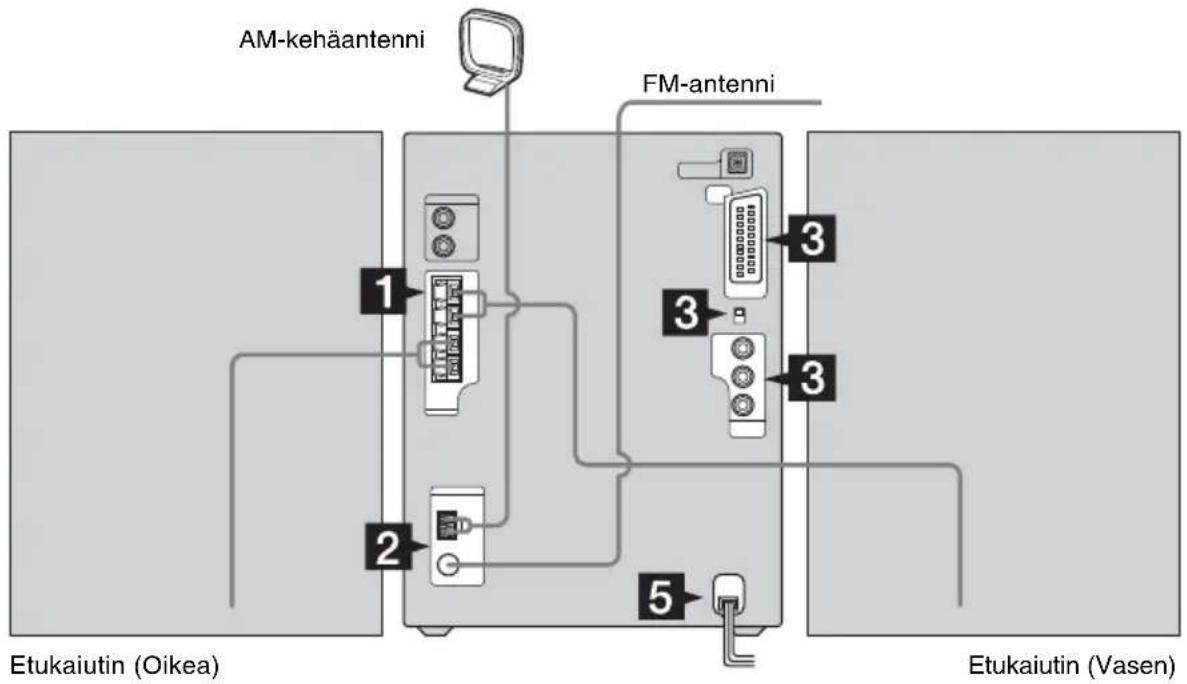

Muut mallit

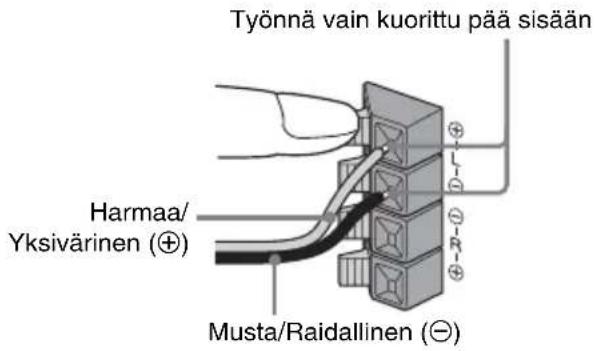

1 Liitä kaiuttimet.

Liitä oikean ja vasemman kaiuttimen johdot SPEAKER-liittimiin alla olevan kuvan osoittamalla tavalla.

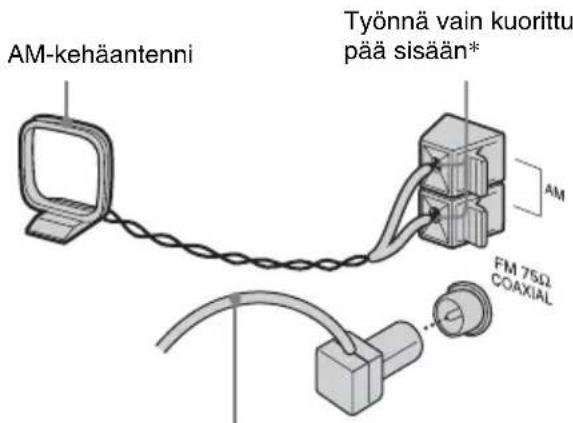

2 Liitä FM- ja AM-antennit.

Kokoa AM-kehäantenni ja liitä se sitten.

Liitintyyppi Ⓐ

AM-kehäantenni
Työnnä vain kuorittu pää sisään*

Suorista FM-johtoantenni vaakasuoraan
* Kuori johdon päätä peittävä muovi.

Liitintyyppi Ⓑ

Suorista FM-johtoantenni vaakasuoraan
* Kuori johdon päätä peittävä muovi.

Liitintyyppi ©
AM-kehäantenni
Työnnä vain kuorittu pää sisään*

Suorista FM-johtoantenni vaakasuoraan
Pohjois-Amerikan malli: Liitä valkoinen puoli.
Muut mallit: Liitä ruskea puoli.
* Kuori johdon päätä peittävä muovi.

Huomautus

Pidä antennit loitolla kaiutinjohdoista.

3 Liitä televisio.

Valitse jokin seuraavista liitännöistä.

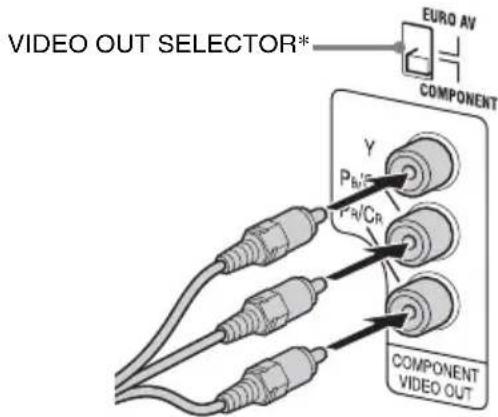

Liitäntä Ⓐ (kaikki mallit)

Jos televisiossa on videotulliittimet, liitä televisio COMPONENT VIDEO OUT -liittimiin komponenttivideojohdolla (ei kuulu varusteisiin). Valitse Euroopan ja Venäjän malleissa VIDEO OUT SELECTOR -asetukseksi aina COMPONENT.

Jos televisio on yhteensopiva progressiivisen formaatin signaalin kanssa, käytä tätä liitäntää ja valitse "PROGRESSIVE". Tarkemmat tiedot, katso "Järjestelmästä lähtevän signaalin tyypin muuttaminen" (sivu 23).

* Vain Euroopan ja Venäjän mallit

Liitäntä Ⓗ (Euroopan ja Venäjän mallit) Liitä television ➕ INPUT -liitin → LINE-TV -liittimeen SCART-johdolla (ei kuulu varusteisiin). Valitse VIDEO OUT SELECTOR -asetukseksi aina EURO AV.

Kun liitäntä tehdään SCART-johdolla, tarkista että televisio on yhteensopiva RGB-signaalien kanssa. Jos televisio on yhteensopiva RGB-signaalien kanssa, vaihda television tulo RGB-signaalille. Katso liitettävän television mukana toimitettuja käyttöohjeita.

Vain videosignaali annetaan ulos SCART-johdon kautta.

Liitäntä © (Muut kuin Euroopan ja Venäjän mallit) Liitä television videon tuloliitin VIDEO OUT -liittimeen varusteisiin kuuluvalla videokaapelilla*.

* ei koske Euroopan ja Venäjän mallia

Kun käytät televisiota

Kytke televisioon virta ja valitse videoon tulo siten, että näet tämän laitteen lähettämän kuvan.

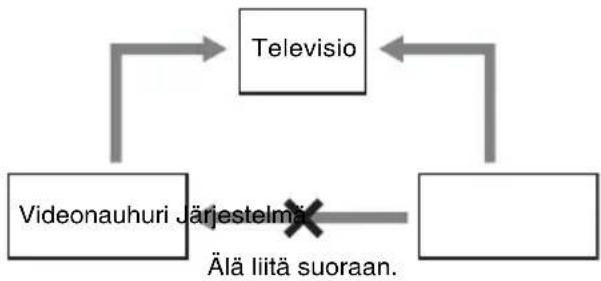

Liitettäessä videonauhuri

Liitä televisio ja videonauhuri video- ja audiojohtojen avulla (eivät kuulu varusteisiin) alla osoitetulla tavalla.
    note right of B "Älä liitä suoraan."

Jos liität videonauhurin tämän järjestelmän ja television väliin, videosignaali saattaa vuotaa katsottaessa tämän järjestelmän lähettämää videosignaalia. Älä liitä videonauhuria tämän järjestelmän ja television väliin.

Huomautus

Älä sijoita televisiota tämän järjestelmän päälle.

4 Jos mallissa on jännitteenvalitsin, aseta VOLTAGE SELECTOR paikallisen verkkojännitteen mukaiseksi.

Mallista riippuen VOLTAGE SELECTOR -kytkin voi olla eri näköinen.

5 Liitä virtajohto pistorasiaan.

Jos varusteisiin kuuluva pistotulpan sovitin ei sovi pistorasiaan, irrota se pistotulpasta (vain mallit, joissa on sovitin).

Kytke virta järjestelmään painamalla I/⏻ -painiketta.

Huomautus

Asenna tämä järjestelmä siten, että virtajohto on helppo irrottaa pistorasiasta ongelmatilanteessa.

6(Vain Aasian ja Oseanian mallit) Aseta värijärjestelmäksi PAL tai NTSC riippuen television värijärjestelmästä.

Aluekoodin 3 mallien värijärjestelmäksi on tehtaalla asetettu NTSC ja muiden aluekoodien malleille PAL. Joka kerta kun teet alla kuvatut toimet, värijärjestelmä vaihtuu seuraavasti:

NTSC PAL

1 Vaihda toimintomuodoksi DVD painamalla DVD (tai painelemalla FUNCTION + tai -). Toisto alkaa automaattisesti, jos soittimessa on automaattisella toistotoiminnolla varustettu levy. Lopeta toisto painamalla ■ -painiketta.

2 Katkaise järjestelmästä virta painamalla I/⏻ -painiketta.

3 Paina laitteen I/⊥ -painiketta samalla, kun pidät sen ■ -painikkeen painettuna. Laite kytkeytyy päälle, ja värijärjestelmä on vaihdettu.

Huomautuksia

• Televisioruudulla voi esiintyä hetkellisiä häiriöitä, kun värijärjestelmä on vaihdettu edellä kuvatulla tavalla.
• Kun toistat muulla kuin laitteen asetusta vastaavalla värijärjestelmällä tallennettua CD-videolevyä, kuva voi vääristyä.
  • VCD-värijärjestelmän asettaminen, katso sivu 22.

Lisävarusteiden liittäminen

Katso sivu 40.

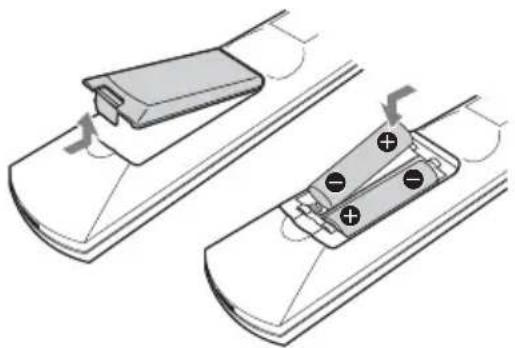

Kahden R6 (AA-kokoisen) pariston asettaminen kaukosäätimeen

Jos et käytä kaukosäädintä pitkään aikaan, poista paristot välttyäksesi mahdollisen paristovuodon tai ruostumisen aiheuttamalta vahingolta.

Vihje

Tavallisessa käytössä paristojen tulisi kestää noin kuusi kuukautta. Kun laitteen käyttö kaukosäätimellä ei enää onnistu, vaihda molemmat paristot uusiin.

Kaiuttimien pehmusteiden kiinnittäminen

Kiinnitä varusteisiin kuuluvat kaiuttimien pehmusteet kaiuttimien pohjaan. Tämä tasapainottaa kaiuttimet ja estää niitä liukumasta.

Kellonajan asettaminen Kielen valitseminen

Tee toiminto kaukosäätimen painikkeilla.

1 Kytke järjestelmään virta painamalla I/⏻ -painiketta.
2 Paina CLOCK/TIMER SET.
3 Aseta tuntilukema painelemalla I◀◀ tai ▶▶▶-painiketta.
4 Paina ENTER.
5 Aseta minuuttilukema painelemalla I◄► tai ►► I -painiketta.
6 Paina ENTER-painiketta. Kello alkaa käydä.

Kellonajan säätäminen

1 Paina CLOCK/TIMER SET -painiketta.
2 Valitse "CLOCK SET" painamalla I◀◀ tai ▶▶▶I -painiketta. Paina sitten ENTER-painiketta.
3 Tee samat toimet kuin edellä vaiheissa 3 – 6.

Huomautuksia

• Kellonajan asetus katoaa, kun virtajohto irrotetaan tai sattuu sähkökatko.
• Kellonaikaa ei voi asettaa virransäästötilassa (sivu 36).

Ruutunäytön kielen voi vaihtaa.

1 Kytke virta televisioon ja valitse videotulo.
2 Kytke järjestelmään virta painamalla I/↓ -painiketta.
3 Vaihda toimintomuodoksi DVD painamalla DVD (tai painelemalla FUNCTION + tai -). Toisto alkaa automaattisesti, jos soittimessa on automaattisella toistotoiminnolla varustettu levy. Lopeta toisto painamalla ■ -painiketta.
4 Paina 📄 DISPLAY -painiketta pysäytystilassa.
5 Painele ← tai → -painiketta valitaksesi "Language". Paina sitten ENTER-painiketta.
6 Valitse "OSD" painelemalla ↑ tai ↓ -painiketta ja paina sitten ENTER-painiketta.
7 Valitse kieli näytössä olevasta luettelosta painelemalla ↑ tai ↓ -painiketta ja paina sitten ENTER-painiketta.
8 Sammuta asetusnäyttö painamalla DISPLAY -painiketta.

Levy - Toisto

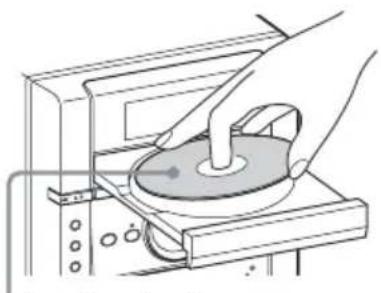

Levyn asettaminen paikalleen

Tee toiminto laitteen painikkeiden avulla.

1 Paina ▲ -painiketta.
2 Aseta CD levykelkkaan etikettipuoli ylöspäin.

Kun toistat 8 cm levyä, aseta se alustan sisäympyrälle.

3 Sulje levykelkka painamalla ▲ -painiketta toistamiseen.

Huomautuksia

• Älä käytä levyjä, joissa on teippiä, tarroja tai liimaa, koska tämä voi vioittaa laitetta.
• Älä työnnä levykelkkaa väkisin kiinni sormilla, koska tämä voi vioittaa laitetta.

Levyn toistaminen

— Tavallinen toisto/Hajatoisto

DVD-V

VIDEO CD

CD

DATA-CD

Ennen kuin toistat DVD:tä, VIDEO CD:tä tai JPEG:tä kytke televisio päälle ja valitse videotulo. DVD-levystä tai CD-videolevystä riippuen jotkin toiminnot voivat poiketa esitetystä tai niiden käyttöä on rajoitettu. Katso levyn mukana toimitettuja käyttöohjeita.

Esimerkki: Kun toistetaan DVD-levyä

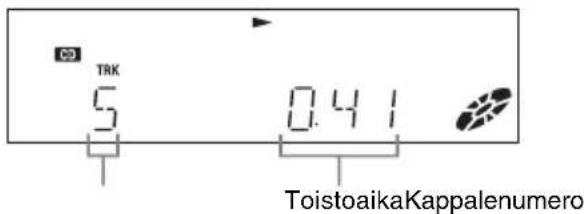

Esimerkki: Kun toistetaan CD-levyä

1 Vaihda toimintomuodoksi DVD painamalla DVD (tai painelemalla FUNCTION + tai -).

Toisto alkaa automaattisesti, jos soittimessa on automaattisella toistotoiminnolla varustettu levy.

2 Paina ▷ -painiketta (tai laitteen DVD ▶ II -painiketta).

Toisto alkaa.

Muut toiminnot

Kun haluat Toimi näin
Pysäyttää toistamisen	Paina ■ -painiketta.
Kytkeä tauon	Paina || (tai laitteen DVD ▶-|| - painiketta).1)Siirry seuraavaan kehykseen painamalla || -painiketta toistamiseen (vain DVD/VIDEO CD).Jatka toistoa painamalla ▷ - painiketta (tai laitteen DVD ▶-|| - painiketta).
Valita kappaleen, kuvan tai jakson	Painele ◀◀ tai ▶▶-toiston tai taukotilan aikana.Paina ◀◀ -painiketta kerran toiston tai tauon aikana palataksesi valittuna olevan kappaleen alkuun (muut kuin MP3).
Paikantaa nopeasti kohdan pikakelatessasi eteen tai taakse (Haku) (Paitsi MP3/ JPEG)2)	Paina ◀◀ tai ▶▶ -painiketta toiston aikana.Hakunopeus vaihtuu jokaisella painikkeen painalluksella.Kun haluat palata normaaliin toistoon, paina ▷ -painiketta (tai DVD ▶-|| laitteessa).
Toistaa levyn kaikki kappaleet satunnaisessa järjestyksessä (Hajatoisto)3)	Painele PLAY MODE -painiketta pysäytystilassa, kunnes "SHUF" näkyy näytössä. Paina sitten ▷ - painiketta (tai laitteen DVD ▶-|| - painiketta).
Katsella ruutu ruudulta (Hidastettu toisto) (Vain DVD/ CD- videolevy)1)2)	Paina toiston aikana ◀SLOW4) tai SLOW ▶. Toistonopeus vaihtuu jokaisella painikkeen painalluksella.Kun haluat palata normaaliin toistoon, paina ▷ -painiketta (tai DVD ▶-|| laitteessa).
Pyörittää valittuna olevaa kuvaa (vain JPEG)	Paina ← tai → -painiketta.Joka kerta kun painat → -painiketta, kuva kiertyy 90° myötäpäivään.Joka kerta kun painat ← -painiketta, kuva kiertyy 90° vastapäivään.
Vaihtaa toisesta lähteestä DVD- toimintoon	Paina laitteen DVD ▶-|| -painiketta (automaattinen lähteen valinta).Toisto alkaa automaattisesti, kun levy asetetaan paikalleen.

Kun haluat Toimi näin

Katkaista	Paina MUTING.
äänen	Paina MUTING-painiketta toistamiseen tai VOLUME + - painiketta palauttaaksesi äänen.
Poistaa levyn laitteesta	Paina laitteen ▲ -painiketta.

1) Videokuvassa voi esiintyä häiriöitä.

2) DVD ja VIDEO CD -levyillä ei kuulu ääntä.

^3) Hajatoistoa ei voi tehdä PBC-toiminnolla varustetuilla DVD ja VIDEO CD -levyillä.

^4) vain DVD

Huomautuksia

• Joissakin toiminnoissa voi olla rajoituksia riippuen DVD:stä tai VIDEO CD:stä.
• Albumien enimmäismäärä levyllä: 100 (Levylle mahtuvien MP3-audiokappaleiden ja JPEG-kuvatiedostojen enimmäismäärä on 999.) Albumien, kappaleiden ja tiedostojen enimmäismäärä voi kuitenkin alentua, jos levyllä on paljon muita kuin MP3/JPEG-tiedostoja.
• Data CD:n toisto on mahdollista 16 tasoon asti.
• Järjestelmä tukee MP3-audiokappaleita, jotka on äänitetty 32 – 320 kbps bittinopeudella ja 32/44,1/48 kHz näytteenottotaajudella, kun kyseessä on MPEG1 Audio Layer-3.
• Albumi ohitetaan, jos se ei sisällä MP3-audioraitaa ja JPEG-kuvatiedostoa.
• Jos laitat tiedostopäätteen ".MP3" tiedostoon, joka ei ole MP3-formaattia, järjestelmä ei tunnista tietoja oikein. Tällöin syntyy voimakasta ääntä, joka voi vahingoittaa kaiutinjärjestelmää.
• Seuraavien levyjen käynnistäminen voi kestää tavallista kauemmin.
  – levy, jolle on tallennettu monimutkainen puurakenne.
• Multi Session -formaatilla äänitetty levy.
  – levy, jolle voi lisätä tietoja (ei viimeistelty levy).
• Joitakin CD-R ja CD-RW-levyjä ei voi toistaa tällä järjestelmällä tiedostomuodosta johtuen.

Vihje

Kun toistetaan MP3-audiokappaleita ja JPEG-kuvatiedostoja sisältävää datalevyä, aseta "Data CD Priority" (sivu 23).

Toiston jatkaminen kohdasta, jossa levy pysäytettiin

— Jatkotoisto (Vain DVD/CD-video/CD)

Laite muistaa kohdan, jossa levy pysäytettiin, minkä ansiosta toistoa voidaan jatkaa pysäytyskohdasta.

1 Lopeta toistaminen painamalla

■ -painiketta toiston aikana.

Näytössä näkyy "RESUME". Jos näytössä ei näy "RESUME", jatkotoistoa ei voi käyttää.

2 Paina ▷ -painiketta (tai laitteen DVD ▶ II

-painiketta).

Soitin aloittaa toiston kohdasta, jossa pysäytit levyn vaiheessa 1.

Huomautuksia

• Toiston jatkamista ei voi tehdä hajatoiston eikä ohjelmoidun toiston aikana.
• Tämä toiminto ei ehkä toimi oikein joillain levyillä.
• Siitä riippuen, missä kohtaa levy pysäytetään, järjestelmä ei ehkä jatka toistoa täsmälleen samasta kohtaa.
• Jatkotoisto poistuu käytöstä, kun:
  – painetaan ■ pysäytystilassa.
• järjestelmä sammutetaan.
  – levykelkka avataan.
  – toistomuotoa vaihdetaan.
  – toiminto vaihdetaan.

Kappaleen toistaminen syöttämällä kappaleen numero normaalissa toistotilassa (vain kaukosäätimellä)

Syötä toistettavan kappaleen numero painamalla numeropainikkeita.

Kun haluat syöttää 10:tä suuremman luvun

1 Syötä vastaavat numerot.
2 Paina ENTER.

Esimerkki:

Kun haluat toistaa kappaleen numero 30, paina 3 ja 0.

Paina sitten ENTER-painiketta.

Albumin/kappaleen/tiedoston valitseminen ruutunäytön avulla (vain MP3/JPEG)

Valitse kappale tai tiedosto painelemalla

↑/↓/←/→ -painiketta. Paina sitten ENTER-painiketta.

Valitun kappaleen tai tiedoston toisto alkaa.

Huomautuksia

• Televisioruudulla voidaan näyttää enintään 16 merkkiä albumin nimestä ja 11 merkkiä kappaleen/tiedoston nimestä. Jos 16 ensimmäistä merkkiä ovat samat useammalla albumilla, näiden albumien kappaleet ja tiedostot esitetään samassa kansiossa yhdessä.
• Albumien ja tiedostojen nimissä voidaan käyttää vain englanninkielen aakkosia ja numeroita. Kaikki muu näytetään muodossa ”-”.
• Kun toistetaan MP3-audiokappaletta, osoitettu kulunut aika voi poiketa todellisesta ajasta.

DVD-levyjen toisto valikon avulla

DVD-V

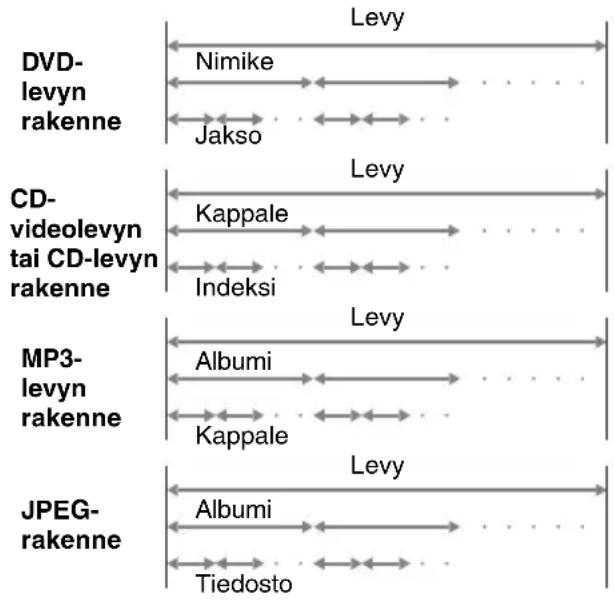

DVD jakautuu useisiin kuvaa tai musiikkia sisältäviin osiin. Näitä osia kutsutaan "nimikkeiksi". Kun toistat useita nimikkeitä sisältävää DVD:tä, voit valita haluamasi nimikkeen TOP MENU:n avulla.

Kun toistat DVD:tä, joissa voi valita esimerkiksi tekstityskielen tai ääniraidan kielen, valitse nämä kohdat MENU:n avulla.

1 Paina TOP MENU tai MENU-painiketta.
Levyn valikko näkyy televisioruudulla. Eri levyillä on erilaiset valikot.

2 Valitse toistettava tai muutettava kohta painamalla ↑/↓/←/→ tai numeropainikkeita.

3 Paina ENTER.

PBC-toimintoja sisältävien CD- videolevyjen toistaminen (versio 2.0)

— PBC-toisto

VIDEO CD

Voit käyttää televisioruudun PBC*-valikoita nauttiaksesi vuorovaikutteisista ohjelmista.

Valikkojen sisältö ja muoto vaihtelee levystä riippuen.

* PBC: Toiston hallinta

1 Vaihda toimintomuodoksi DVD painamalla DVD (tai painelemalla FUNCTION + tai -).

2 Aloita PBC-toimintoja sisältävän CD-videolevyn (versio 2.0) toistaminen painamalla ▷ -painiketta (tai DVD ▶ II laitteessa).

PBC-valikko ilmestyy television kuvaruudulle.

3 Valitse haluamasi kohteen numero numeropainikkeilla.

4 Paina ENTER.

5 Jatka toistamista valikon ohjeiden mukaisesti ja nauti vuorovaikutteisesta toistosta.

Katso levyn mukana toimitettuja ohjeita, koska toimintatapa voi vaihdella VIDEO CD:stä riippuen.

Palaaminen edelliseen valikkoon

Paina 📌 RETURN.

Huomautus

VIDEO CD -levystä riippuen "Press ENTER" vaiheessa 4 saattaa näkyä muodossa "Press ▷" levyn mukana tulleissa käyttöohjeissa. Paina tällöin ENTER-painiketta.

PBC-toimintojen käytön lopettaminen

1 Paina ■ kaksi kertaa lopettaaksesi toiston jatkamisen (sivu 15).
2 Painele MENU-painiketta, kunnes "PBC Off" näkyy.
3 Paina ▷ -painiketta (tai laitteen DVD ▶ II -painiketta).
Toisto alkaa valitusta kappaleesta. Pysäytyskuvia kuten valikkoruutuja ei näytetä.
Kun haluat palata PBC-toistoon, toista vaiheet 1 – 3 ja valitse "PBC On" vaiheessa 2.

Toistaminen uudelleen

— Uudelleentoisto

VIDEO CD

CD

DATA-CD

Voit toistaa levyn kaikki kappaleet/tiedostot tai yksittäisen kappaleen/tiedoston uudelleen.

Etupaneelin näytön käyttäminen

Paina REPEAT-painiketta toiston aikana, kunnes "REP" tai "REP1" näkyy.

REP: Levyn kaikki kappaleet/tiedostot.

REP1: Yksittäinen kappale/tiedosto.

Uudelleentoiston lopettaminen

Painele REPEAT-painiketta, kunnes sekä "REP" että "REP1" katoavat.

Huomautuksia

• VIDEO CD -levyjen PBC-toiston aikana ei voi käyttää uudelleentoistoa (sivu 16).
• Kun teet valinnan "REP1", kyseistä kappaletta/tiedostoa toistetaan loputtomasti, kunnes "REP1" lopetetaan.

Ruutunäytön käyttäminen

Painele REPEAT-painiketta toiston aikana.

Asetus vaihtuu seuraavasti jokaisella painikkeen painalluksella.

• Off: ei toista uudelleen.
• Repeat All: toistaa levyn kaikki kappaleet/tiedostot uudelleen.
• Repeat Track: toistaa valittua kappaletta/tiedostoa.

Uudelleentoiston lopettaminen

Valitse "Off".

Huomautuksia

• VIDEO CD -levyjen PBC-toiston aikana ei voi käyttää uudelleentoistoa (sivu 16).
- uudelleentoisto poistuu käytöstä, kun:
- järjestelmä sammutetaan.
– levykelkka avataan.
– siirrytään muuhun toimintoon kuin DVD.
– haetaan kappaletta/tiedostoa.

Oman ohjelman luominen

— Ohjelmoitu toisto

VIDEO CD

CD

DATA-CD

Voit tehdä enintään 12 vaiheesta koostuvan ohjelman.

Voit tallentaa ohjelmoidut kappaleet tahdistetusti kasetille (sivu 31).

Ohjelmatoiminnon voi asettaa vain televisioruudun avulla.

1 Vaihda toimintomuodoksi DVD painamalla DVD (tai painelemalla FUNCTION + tai -).
2 Painele PLAY MODE -painiketta pysäytystilassa, kunnes ohjelmanäyttö näkyy televisioruudulla.

3 Valitse haluamasi vaiheen numero painelemalla ↑/↓/←/→ -painiketta.
4 Valitse ohjelmoitava kappale painamalla numeropainikkeita.

Jos teet virheen, peruuta numero painamalla CLEAR-painiketta ja valitse sitten toinen numero.

5 Jos haluat ohjelmoida muita kappaleita, toista vaiheet 3 ja 4.
6 Valitse "Play Program" painelemalla ↑/↓/←/→ -painiketta. Paina sitten ▷ -painiketta (tai laitteen DVD ▶ II -painiketta).

Ohjelmoitu toisto alkaa.

Muut toiminnot

Kun haluat Toimi näin
Lopettaa ohjelmoidun toiston	Painele PLAY MODE - painiketta pysäytystilassa, kunnes "Continue" näkyy.
Pyyhkiä ohjelmoidun vaiheen	Valitse vaiheen numero painelemalla ↑/↓/←/→ - painiketta. Paina sitten CLEAR-painiketta pysäytystilassa.
Pyyhkiä kaikki ohjelmoidut vaiheet	Valitse "All Clear" painelemalla ↑/↓/←/→ - painiketta. Paina sitten ENTER-painiketta.

Huomautuksia

• Ohjelmoitua toistoa ei voi käyttää PBC-toiminnolla varustettujen DVD ja VIDEO CD -levyjen kanssa.

• Ohjelmoitu toisto poistuu käytöstä, kun:

• järjestelmä sammutetaan.
  – levykelkka avataan.
  – siirrytään muuhun toimintoon kuin DVD.

Vihje

Tekemäsi ohjelma säilyy muistissa ohjelmoidun toiston päätyttyä. Jos haluat toistaa saman ohjelman uudelleen, paina ▷ -painiketta (tai DVD ▶ll laitteessa).

Kuvaruutunäytön käyttö hakuun

DVD-V

VIDEO CD

CD

Jaksoa (DVD) ja kappaletta (VIDEO CD, CD) voidaan hakea. Koska jaksoille ja kappaleille on levyllä kohdistettu yksilöivät numerot, ne voidaan valita syöttämällä oikea numero. Voit myös hakea tietyn kohdan aikakoodin avulla (aikahaku).

Jakson hakeminen

1 Paina SEARCH.

Hakunäyttö näkyy.

2 Valitse "Chapter" painelemalla ↑ tai ↓ -painiketta.

3 Valitse haluamasi jakson numero painamalla numeropainikkeita.

Jos teet virheen, peruuta numero painamalla CLEAR-painiketta ja valitse sitten toinen numero.

4 Paina ENTER.

Toisto alkaa valitusta numerosta.

Kappaleen hakeminen

1 Paina SEARCH-painiketta.

Hakunäyttö näkyy.

2 Valitse "Track" painelemalla ↑ tai ↓ -painiketta.

3 Valitse haluamasi kappaleen numero painamalla numeropainikkeita.

Jos teet virheen, peruuta numero painamalla CLEAR-painiketta ja valitse sitten toinen numero.

4 Paina ENTER-painiketta.

Toisto alkaa valitusta numerosta.

Tietyn kohdan hakeminen aikakoodin avulla

—Aikahaku

1 Paina SEARCH-painiketta.

Hakunäyttö näkyy.

2 Valitse "Time" painelemalla ↑ tai ↓ -painiketta.

3 Syötä aikakoodi painamalla numeropainikkeita. Paina sitten ENTER-painiketta.

Kun toistetaan DVD-levyä, syötä valittuna olevan nimikkeen toistoaika.

Kun toistetaan VIDEO CD/CD-levyä, syötä valittuna olevan kappaleen toistoaika.

Kun haluat esimerkiksi etsiä 2 tunnin, 10 minuutin ja 20 sekunnin kuluttua alusta olevan otoksen, syötä "2:10:20".

Huomautus

Aikahaku ei toimi VIDEO CD:llä (kun PBC-toiminto on käytössä).

Haun lopettaminen

Painele SEARCH-painiketta, kunnes näyttö katoaa.

Levy – eri toimintoja

Ääniraidan/tekstityksen/ kuvakulman vaihtaminen

DVD-V

VIDEO CD

CD

Äänen vaihtaminen

Jos DVD:lle on tallennettu monikielinen tekstitys tai ääniraita, voit valita haluamasi kielen tai ääniraidan DVD:n toistoa varten. Haluttaessa voidaan molemmista kaiuttimista kuunnella joko vasenta tai oikeaa kanavaa toistettaessa VIDEO CD tai CD-levyä. Huomaa, että tämä aiheuttaa äänen monofonisuuden.

Painele AUDIO-painiketta toiston aikana.

Asetus vaihtuu seuraavasti jokaisella painikkeen painalluksella.

■ Toistettaessa DVD-levyä

Kieli- ja audioformaattivalinnat vaihtelevat DVD:stä riippuen.

Jos sama kieli näkyy kaksi tai useampia kertoja, DVD on tallennettu useilla audioformaateilla.

■ Toistettaessa CD-video/CD-levyä

• Stereo: Standardi stereoääni.
  • Left: Vasemman kanavan ääni (monofoninen).
• Right: Oikean kanavan ääni (monofoninen).

Halutun audiokappaleen esivalitseminen

Järjestelmään voidaan esivalita haluttu audiokappale kohdassa "Kielen vaihtaminen" (sivu 21) selostetulla tavalla.

Huomautuksia

• Kun toistetaan DVD:tä, jolla on muu määrä kanavia kuin 2, ääni koostetaan 2:lle kanavalle ja annetaan järjestelmän kaiuttimille. Ääntä ei kuitenkaan anneta "Multi Channel PCM" -formaatissa.
• Ilman useita audioformaatteja tallennetun levyn ääniraitaa ei voi vaihtaa.

• DVD:stä riippuen ääntä ei voida vaihtaa, vaikka DVD:lle olisi tallennettu useita ääniraitoja.

• VIDEO CD ja CD-levyillä asetukseksi palautuu "Stereo", kun järjestelmä sammutetaan tai levykelkka avataan.

• Ääni voi muuttua automaattisesti DVD-toiston aikana.

Levyn äänitietojen näyttäminen (vain DVD)

Jos painat AUDIO, toistettavat kanavat näkyvät ruudulla.

Esimerkiksi Dolby Digital -muodossa DVD-levylle voidaan tallentaa useita signaaleja alkaen monofonisesta aina 5.1-kanavan signaaliin saakka. Tallennettujen kanavien määrä riippuu DVD-levystä.

Nykyinen äänimuoto

Näytön esimerkit ovat seuraavat:

Formaatti Näyttö
PCM (stereo)
Dolby Digital 2 ch
Dolby Digital 5.1 ch
DTS
MPEG AUDIO

Tekstityksen näyttö (vain DVD)

Jos DVD-levylle on tallennettu monikielinen tekstitys, voit vaihtaa tekstityskieltä DVD-toiston aikana ja voit koska tahansa kytkeä tekstityksen päälle tai pois päältä.

Painele SUBTITLE-painiketta toiston aikana.

Joka kerta kun painat painiketta, kieli vaihtuu.

Tekstitysasetuksen peruuttaminen

Valitse "Off" painelemalla SUBTITLE-painiketta.

Huomautus

DVD-levystä riippuen tekstitystä ei ehkä voi vaihtaa, vaikka DVD-levylle olisi tallennettu monikielinen tekstitys.

Kuvakulman vaihtaminen (vain DVD)

Toistettaessa DVD:tä, jossa kohtaukselle on tallennettu useita kuvakulmia, kuvakulmaa voidaan vaihtaa.

Painele ANGLE-painiketta toiston aikana.

Joka kerta kun painat painiketta, kuvakulma vaihtuu.

Huomautus

DVD-levystä riippuen kuvakulmaa ei ehkä voi muuttaa, vaikka DVD-levylle olisi tallennettu useita kuvakulmia.

Kielen vaihtaminen

— Kieli

DVD-V

VIDEO CD

CD

DATA-CD

1 Paina 📄 DISPLAY -painiketta pysäytystilassa.

Asetusnäyttö tulee näkyviin.

2 Painele ← tai → -painiketta valitaksesi "Language". Paina sitten ENTER-painiketta.

3 Valitse vaihtoehto painelemalla ↑ tai ↓, ja paina sitten ENTER.

■ OSD (ruutunäyttö)

Vaihtaa ruudun näyttökieltä. Valitse kieli näkyvästä listasta.

■ DVD Menu (Vain DVD)

Valitse DVD-valikon kieli.

■ Audio (Vain DVD)

Vaihtaa ääniraidan kieltä. Valitse kieli näkyvästä listasta.

■ Subtitle (Vain DVD)

Vaihtaa tekstityskieltä. Valitse kieli näkyvästä listasta.

Jos "Auto" on valittuna, levyn oletuskieleksi määritetty kieli valitaan automaattisesti.

4 Valitse kieli painelemalla ↑ tai ↓ - painiketta. Paina sitten ENTER- painiketta.

5 Sammuta asetusnäyttö painamalla DISPLAY -painiketta.

Huomautus

Jos DVD:llä ei ole valittua kieltä, jokin tallennetuista kielistä valitaan automaattisesti (paitsi "OSD").

Vihje

Kaikki DVD-asetukset Parental Control -asetusta lukuun ottamatta voi palauttaa alkutilaan tekemällä kohdassa "Kun haluat palauttaa DVD-asetukset oletusarvoihin*, toimi seuraavasti:" (sivu 47) selostetut toimet.

* Lapsilukkoasetuksia lukuun ottamatta

Kuva- ja audioasetusten säätäminen

— AV

DVD-V

VIDEO CD

DATA-CD

1 Paina 📋 DISPLAY -painiketta pysäytystilassa.
Asetusnäyttö tulee näkyviin.
2 Painele tai -painiketta valitaksesi "AV". Paina sitten ENTER-painiketta.
3 Valitse vaihtoehto painelemalla ↑ tai ↓, ja paina sitten ENTER.
4 Valitse asetus painelemalla ↑ tai ↓, ja paina sitten ENTER.
5 Sammuta asetusnäyttö painamalla DISPLAY -painiketta.

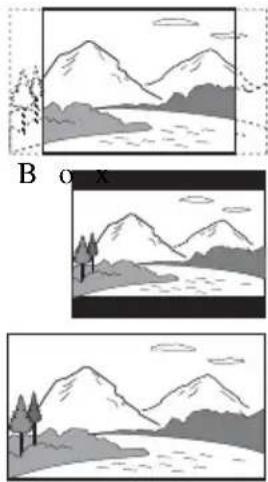

TV Type

Valitse liitetyn television käyttämä kuvasuhde. Oletusasetus vaihtelee maakohtaisesta mallista riippuen.

4:3 Pan Scan Tee tämä valinta, jos liität 4:3kuvasuhdetta käyttävän television.Tätä säätöä käytettäessälaajakulmakuva peittää koko ruudun,jolloin ylimenevät osat eivät näy.
4:3 Letter Box	Tee tämä valinta, jos liität 4:3kuvasuhdetta käyttävän television.Tätä säätöä käytettäessälaajakulmakuva näkyy siten, että ruudun ylä- ja alareunassa on raidat.
16:9 Tee tämä valinta, jos liitätlaajakulmatelevision tai television,jossa on laajakuvatoiminto.

• 4:3 Pan Scan

• 4 : 3 Letter

• 16:9

Huomautus

DVD-levystä riippuen "4:3 Letter Box" voi tulla valituksi automaattisesti "4:3 Pan Scan" asemesta tai päinvastoin.

■ VCD Color Sys (Vain Aasian ja Oseanian mallit)

Valitse CD-videolevyjen toistamiseen käytettävä värijärjestelmä. Oletusasetus on alleviivattu.

Auto Antaa levyn järjestelmänmukaisen videosignaalin; jokoPAL tai NTSC. Jos televisiossa onDUAL-monijärjestelmä, teevalinta "Auto".

NTSC Muuntaa PAL-levynvideosignaalin NTSC-järjestelmän mukaiseksi.

PAL Muuntaa NTSC-levynvideosignaalin PAL-järjestelmänmukaiseksi.

■ Dolby Digital

Kun lisävahvistin on liitettynä, voit nauttia 5.1-kanavaisesta äänestä tekemällä Dolby Digital -asetukset (katso kohtaa "5.1-kanavaisen äänen kuuntelu valinnaisen vahvistimen kanssa" (sivu 41)).

DTS

Kun lisävahvistin on liitettynä, voit nauttia 5.1-kanavaisesta äänestä tekemällä DTS-asetukset (katso kohtaa "5.1-kanavaisen äänen kuuntelu valinnaisen vahvistimen kanssa" (sivu 41)).

■ Data CD Priority (vain MP3, JPEG)

Aseta etusijalla oleva tieto toistettaessa datalevyä (CD-ROM/CD-R/CD-RW), joka sisältää MP3-audiokappaleita ja JPEG-kuvatiedostoja. Kun muutat tätä asetusta, poista levy soittimesta ja aseta takaisin paikalleen. Oletusasetus on alleviivattu.

MP3 Jos levyllä on MP3-tiedosto,

järjestelmä tunnistaa levyn "MP3-levyksi". Jos levyllä on vain

JPEG-tiedostoja, järjestelmä

tunnistaa levyn "JPEG-levyksi".

JPEG Jos levyllä on JPEG-tiedosto,

järjestelmä tunnistaa levyn

"JPEG-levyksi". Jos levyllä on

vain MP3-tiedostoja, järjestelmä

tunnistaa levyn "MP3-levyksi".

Huomautus

Aasian ja Oseanian malleissa tämän laitteen värijärjestelmää voidaan muuttaa liitetyn television mukaisesti (sivu 11).

Vihje

Kaikki DVD-asetukset Parental Control -asetusta lukuun ottamatta voi palauttaa alkutilaan tekemällä kohdassa "Kun haluat palauttaa DVD-asetukset oletusarvoihin*, toimi seuraavasti:" (sivu 47) selostetut toimet.

* Ei koske luokituksen (lapsilukon) asetuksia

Järjestelmästä lähtevän signaalin tyypin muuttaminen

— PROGRESSIVE

Progressiivinen televisiokuvan esitysmenetelmä vähentää vilkkumista ja terävöittää kuvaa. Jos haluat käyttää tätä esitysmenetelmää, on järjestelmä liitettävä televisioon, joka osaa käsitellä progressiivista signaalia.

1 Vaihda toimintomuodoksi DVD painamalla DVD (tai painelemalla FUNCTION + tai -). Toisto alkaa automaattisesti, jos soittimessa on automaattisella toistotoiminnolla varustettu levy. Lopeta toisto painamalla ■ - painiketta.

2 Paina laitteen PROGRESSIVE-painiketta. Ruutunäyttö muuttuu seuraavalla tavalla joka kerta, kun painetaan laitteen PROGRESSIVE:

PROGRESSIVE* ↔ INTERLACE (oletusasetus)

* "PROGRESSIVE" näkyy etupuolen näytössä, kun järjestelmä antaa ulos progressiivista signaalia.

■ PROGRESSIVE

Valitse tämä asetus, jos televisio osaa käsitellä progressiivista signaalia ja jos televisio on liitetty COMPONENT VIDEO OUT -liittimiin. Valitse normaalisti tämä asetus, kun yllämainitut ehdot täyttyvät. Huomaa, että kuva ei ole selkeä tai kuvaa ei näy, jos valitset nämä asetukset ja jompikumpi yllä mainituista ehdoista ei täyty.

■ INTERLACE (oletusasetus)

Valitse tämä asetus, jos televisio ei osaa käsitellä progressiivista signaalia tai jos televisio on liitetty LINE-TV -liittimeen tai VIDEO OUT -liittimeen.

DVD-ohjelmatyypit ja muuntomenetelmä

DVD-ohjelmat voidaan jakaa kahdentyyppisiin: elokuvapohjaisiin ja videopohjaisiin ohjelmiin. Videopohjaiset ohjelmat kuten draamasarjat ja viihdeohjelmat ovat peräisin televisiosta. Ne esittävät kuvan 30 kehyksen/60 kentän sekuntinopeudella. Elokuvaipohjaiset ohjelmat ovat peräisin elokuvista. Ne esittävät kuvan 24 kentän sekuntinopeudella. Jotkin DVD-ohjelmat sisältävät sekä videota että elokuvaa. Jotta nämä kuvat näkyisivät luonnollisina ruudulla, kun ne esitetään progressiivisessa formaatissa, progressiivinen signaali on muunnettava katseltavan DVD-ohjelman tyypin mukaiseksi.

Huomautus

Kun toistetaan videopohjaista ohjelmaa progressiivisessa signaaliformaatissa, joidenkin kuvatyppien osat voivat näyttää muunnoksesta johtuen epäluonnollisilta, kun kuva otetaan ulos COMPONENT VIDEO OUT -liittimistä. Vaikka tekisit asetuksen "PROGRESSIVE", VIDEO OUT -liittimestä tulevat kuvat pysyvät muuttumattomina, koska ne annetaan ulos lomitetussa formaatissa.

Levyn toiston rajoittaminen

— Luokitus (lapsilukko)

DVD-V

Lasten käytön rajoittaminen

Voit rajoittaa joidenkin DVD-levyjen toistoa ennalta määritetylle tasolle esimerkiksi käyttäjän iän mukaan.

Kun rajoitettu kohtaus toistetaan, kyseinen kohtaus leikataan tai korvataan ennalta määrätyllä kohtauksella.

1 Paina 📄 DISPLAY -painiketta pysäytystilassa.

Asetusnäyttö tulee näkyviin.

2 Painele tai -painiketta valitaksesi "Rating". Paina sitten ENTER- painiketta.

3 Valitse "Rating" painamalla ↓ - painiketta.

Jos 4-numeroinen salasana on jo rekisteröity, syötä 4-numeroinen salasana numeropainikkeilla. Paina sitten ENTER-painiketta. "Rating" voidaan valita tässä vaiheessa.

Taso vaihtuu jokaisella painikkeen painalluksella.

Mitä alhaisempi arvo, sitä rajoitetumpaa on käyttö.

5 Valitse "Password" painamalla ↑ - painiketta.

6 Syötä tai syötä uudelleen 4-numeroinen salasana numeropainikkeilla, ja paina sitten ENTER.

Lukkokuvake sulkeutuu ja lapsilukon asetus on valmis.

Jos teet virheen salasanan syötössä, paina CLEAR-painiketta ennen ENTER-painikkeen painamista ja syötä oikea numero.

Lapsilukon poistaminen ja DVD-levyn toistaminen salasanan syötön jälkeen

Syötä 4-numeroinen salasana numeropainikkeiden avulla ja paina sitten ENTER-painiketta.

Lukkokuvake avautuu ja lapsilukko kytkeytyy pois päältä.

Salasanan muuttaminen

1 Syötä 4-numeroinen salasana numeropainikkeiden avulla vaiheessa 6. Paina sitten ENTER-painiketta.

2 Syötä uusi 4-numeroinen salasana numeropainikkeilla, ja paina sitten ENTER.

Levyn toistaminen, kun oma lapsilukko on asetettu

1 Aseta levy paikalleen ja paina DVD (tai painele FUNCTION + tai –) siirtyäksesi DVD-toimintoon.

Luokitusnäyttö näkyy.

2 Syötä 4-numeroinen salasana numeropainikkeiden avulla ja paina sitten ENTER-painiketta.

Toisto alkaa.

Huomautuksia

• Kun toistat DVD-levyjä, joissa ei ole lapsilukkotoimintoa, toistoa tällä laitteella ei voi rajoittaa.
• DVD-levystä riippuen se voi pyytää vaihtamaan lapsilukkotasoa levyn toiston aikana. Jos näin tapahtuu, syötä salasana ja vaihda sitten tasoa. Jos jatkotoisto peruutetaan, taso palautuu alkuperäiseksi.

Vihje

Jos salasana pääsee unohtumaan, valitse "Password" ja syötä luokitusnäytössä "199703" numeropainikkeiden avulla. Paina sitten ENTER-painiketta. Tämän jälkeen voit syöttää uuden 4-numeroisen salasanan.

Järjestelmän asetuskohdeluettelo

Kun painat ⒹDISPLAY -painiketta, seuraavat asetukset näkyvät.

Oletusasetukset on alleviivattu.

Language (sivu 21)

OSD Valitse käytettävä kieli näytettyjen kielten luettelosta.

DVD Menu Valitse käytettävä kieli näytettyjen kielten luettelosta.

Audio Valitse käytettävä kieli näytettyjen kielten luettelosta.

Subtitle Valitse käytettävä kieli näytettyjen kielten luettelosta.

AV (sivut 22, 41)

TV Type1)	4:3 Pan Scan
	4:3 Letter Box
	16:9
VCD Color Sys2)	Auto
	NTSC
	PAL
Dolby Digital PCM	____
	Bit Stream
DTS PCM	____
	Bit Stream
Data CD Priority MP3

Rating (sivu 24)

^1) Oletusasetus vaihtelee maakohtaisesta mallista riippuen.
^2) Vain Aasian ja Oseanian mallit

Viritin

Radioasemien esivirittäminen

Voit esivirittää enintään 20 FM -asemaa ja 10 AM -asemaa. Voit virittää minkä tahansa näistä asemista yksinkertaisesti valitsemalla vastaavan esivalintanumeron.

Esivalintojen tekeminen automaattisen virityksen avulla

Voit virittää automaattisesti kaikki alueellasi vastaanotettavissa olevat asemat ja tallentaa haluamiesi asemien radiotaajuudet.

1 Valitse "FM" tai "AM" painelemalla TUNER/BAND -painiketta.
2 Pidä TUNING + tai – -painike painettuna, kunnes taajuusmerkintä alkaa muuttua ja vapauta se sitten.

Taajuus vaihtuu, kun järjestelmä hakee asemaa. Haku päättyy automaattisesti, kun asema on viritetty. Tällöin näytössä näkyy "TUNED" ja "STEREO" (FM-stereoohjelmalle).

Jos näytössä ei näy "TUNED" eikä haku pääty

Aseta haluamasi radioaseman taajuus kohdan “Esivalintojen tekeminen manuaalisen virityksen avulla” vaiheissa 2 – 6 selostetulla tavalla.

3 Paina TUNER MEMORY.

Esivalintanumero vilkkuu. Tee vaiheet 4 ja 5 esivalintanumeron vilkkuessa.

4 Valitse haluamasi esivalintanumero painelemalla PRESET + tai -- painiketta.
5 Paina ENTER. Näytössä näkyy "COMPLETE".
6 Tallenna lisää asemia toistamalla vaiheet 1 – 5.

Esivalintojen tekeminen manuaalisen virityksen avulla

Voit virittää haluamiesi asemien radiotaajuudet manuaalisesti ja tallentaa ne.

1 Valitse "FM" tai "AM" painelemalla TUNER/BAND -painiketta.
2 Viritä haluamasi asema painelemalla TUNING + tai – -painiketta.

3 Paina TUNER MEMORY.

Esivalintanumero vilkkuu. Tee vaiheet 4 ja 5 esivalintanumeron vilkkuessa.

4 Valitse haluamasi esivalintanumero painelemalla PRESET + tai -- painiketta.

5 Paina ENTER-painiketta. Näytössä näkyy "COMPLETE".

6 Tallenna lisää asemia toistamalla vaiheet 1 – 5.

Muut toiminnot

Kun haluat Toimi näin

Virittää heikkosignaalisen aseman	Toimi kohdassa "Esivalintojen tekeminen manuaalisen virityksen avulla" annettujen ohjeiden mukaisesti.
Asettaa toisen aseman olemassa olevalle esivalintanumerolle	Aloita uudelleen vaiheesta 1. Valitse esiviritysasema, jolle haluat tallentaa toisen aseman painelemalla vaiheen 3 jälkeen PRESET + tai – -painiketta.

AM-viritysvälin vaihtaminen (paitsi Euroopan ja Venäjän mallit)

AM-viritysväli on tehtaalla asetettu 9 kHz:iin (tai joillakin alueilla 10 kHz:iin). Voit muuttaa AM-viritysväliä virittämällä ensin jonkin AM-aseman ja katkaisemalla sitten virran laitteesta. Pidä yksikön painike ■ painettuna, ja paina yksikön painiketta TUNER/BAND. Kun muutat viritysväliä, kaikki AM-esiviritysasemat pyyhkiytyvät muistista. Kun haluat palauttaa välin, toista samat toimenpiteet.

Huomautus

AM-viritysväliä ei voi muuttaa virransäästötilassa (sivu 36).

Vihje

Ohjelman vastaanottoa voidaan parantaa suuntaamalla varusteisiin kuuluvat antennit uudelleen tai liittämällä lisävarusteena saatava ulkoinen antenni.

Radion kuunteleminen

Voit kuunnella radioasemaa joko valitsemalla esiviritysaseman tai virittämällä aseman käsin.

Esiviritetyn aseman kuunteleminen

—Esiviritys

Esiviritä radioasemat ensin virittimen muistiin (katso kohtaa "Radioasemien esivirittäminen" (sivu 27)).

1 Valitse "FM" tai "AM" painelemalla TUNER/BAND -painiketta.
2 Valitse haluamasi esiviritysasema painelemalla PRESET + tai -- painiketta.

TaajuusEsivalintanumero

Muun kuin esiviritetyn radioaseman kuunteleminen

— Käsiviritys

1 Valitse "FM" tai "AM" painelemalla TUNER/BAND -painiketta.
2 Viritä haluamasi asema painelemalla TUNING + tai – -painiketta.

Äänen katkaisminen

Paina MUTING.

Paina MUTING-painiketta toistamiseen tai VOLUME + -painiketta palauttaaksesi äänen.

FM-stereo-ohjelman kuunteleminen ilman stereotehostetta

Jos FM-stereo-ohjelmassa on staattista kohinaa, painele FM MODE -painiketta, kunnes "MONO" näkyy. Tämän jälkeen lähetyksessä ei ole stereoääntä, mutta kuuluvuus paranee.

Vihjeitä

• Ohjelman vastaanottoa voidaan parantaa suuntaamalla varusteisiin kuuluvat antennit uudelleen tai liittämällä lisävarusteena saatava ulkoinen antenni.
• Pidä TUNING + tai – -painike painettuna. Taajuusosoitin vaihtuu ja haku pysähtyy, kun järjestelmä virittyy aseman kohdalle (Automaattinen virittäminen).
• Kun haluat tallentaa radio-ohjelmia, käytä manuaalista tallennusta (sivut 32 ja 35).

Radiotietojärjestelmän (RDS) käyttäminen

(Vain Euroopan malli)

Mikä radiotietojärjestelmä on?

Radiotietojärjestelmä (RDS) on lähetyspalvelu, jonka avulla radioasemat voivat lähettää tavallisen ohjelmasignaalin ohella lisätietoja. Viritin tarjoaa tarkoituksenmukaisia RDS-ominaisuuksia kuten aseman nimen. RDS on saatavilla vain FM-asemilla.*

Huomautus

RDS saattaa toimia puutteellisesti, jos kuuntelet asemaa, joka ei lähetä oikeanlaista RDS-signaalia tai jos signaali on heikko.

* Kaikki FM-asemat eivät tarjoa RDS-palvelua. Ne eivät myöskään tarjoa samoja palveluja. Jos et tunne RDS-järjestelmää, kysy paikallisilta radioasemilta tietoja oman alueesi RDS-palveluista.

RDS-lähetysten vastaanottaminen

Valitse yksinkertaisesti jokin asema FM-taajuusalueella.

Kun virität radion asemalle, joka tarjoaa RDS-palveluja, asemanimi näkyy näytössä.

RDS-tietojen tarkistaminen

Joka kerta kun painat DISPLAY-painiketta, näyttö vaihtuu seuraavasti: Aseman nimi ^1) → Esivalintanumero ^2) ja taajuus → Kellonäyttö (muutaman sekunnin ajan) → Tehostetila (muutaman sekunnin ajan)

^1) Jos RDS-lähetystä ei vastaanoteta oikein, aseman nimi ei ehkä näy näytössä.
^2) Esivalintanumero näkyy vain jos radioasemat on esiviritetty (sivu 27).

Kasetti – Toisto

Kasetin asettaminen paikalleen

1 Paina laitteen ▲ PUSH OPEN/CLOSE - painiketta.
2 Aseta kasetinpitimeen äänitetty/tallennuskelpoinen kasetti.

Toistettava/äänitettävä puoli eteenpäin.

Voit käyttää TYPE I (normaaleja) kasetteja.

1 Aseta kasetti paikalleen.
2 Paina TAPE (tai painele FUNCTION + tai –) siirtyäksesi TAPE-toimintoon.
3 Paina ▷ -painiketta (tai laitteen TAPE ▶ -painiketta).

Toisto alkaa.

Muut toiminnot

Kun haluat Toimi näin
Pysäyttää toistamisen	Paina ■ -painiketta.
Pikakelata eteenpäin tai taaksepäin	Paina ◀◀ tai ▶▶.
Vaihtaa toisesta lähteestä TAPE-toimintoon	Paina laitteen TAPE ▶- painiketta. Toisto alkaa automaattisesti, kun kasetti on asetettu paikalleen.
Katkaista äänen Paina MUTING.
Poistaa kasetin Paina laitteen ▲ PUSH OPEN/ CLOSE -painiketta pysäytystilassa.

Kasetti – Tallentaminen

Suosikki-CD-kappaleiden tallentaminen kasetille

— Tahdistettu CD-TAPE-äänitys

Voit tallentaa kokonaisen CD:n kasetille. Voit käyttää TYPE I (normaaleja) kasetteja.

1 Aseta soittimeen tallennuskelpoinen kasetti.
2 Aseta tallennettava CD paikalleen.
3 Vaihda toimintomuodoksi DVD painamalla DVD (tai painelemalla FUNCTION + tai -).
4 Paina laitteen CD SYNC -painiketta.

Kasettinauhuri asettuu äänityksen valmiustilaan.

"REC" vilkkuu.

5 Paina laitteen ● REC PAUSE/START - painiketta.

Tallennus alkaa.

Vihjeitä

• Jos kasetti saavuttaa etupuolen lopun ennen äänityksen päättymistä, kasetti pysähtyy automaattisesti ja CD/DVD-soitin siirtyy toiston jatkamisen tilaan.
• Jos haluat jatkaa tallennusta kääntöpuolelle, paina ensin ■ -painiketta kaksi kertaa peruuttaaksesi toiston jatkamisen. Poista kasetti ja aseta se takaisin paikalleen ja tee sitten vaiheet 1 ja 2 kohdasta "Tahdistetun äänityksen tekeminen haluamastasi kappaleesta" (sivu 31). Tämän jälkeen voit jatkaa tahdistettua tallennusta haluamastasi kappaleesta.

Tahdistetun äänityksen tekeminen haluamastasi kappaleesta

Tahdistetun äänityksen ensimmäinen kappale voidaan valita.

1 Painele vaiheiden 1 – 4 tekemisen jälkeen ◄◄ tai ►►I -painiketta valitaksesi haluamasi kappaleen numeron.
2 Paina laitteen ● REC PAUSE/START, kun valitun kappaleen numero vilkkuu. Tallennus alkaa.

CD:n tallentaminen määrätyssä kappalejärjestyksessä

Voit tallentaa pelkät CD-suosikkikappaleesi ohjelmoidun toiston avulla. Tee vaiheiden 3 ja 4 välissä kohdan "Oman ohjelman luominen" (sivu 18) vaiheet 2 – 5.

Äänityksen lopettaminen

Paina ■ -painiketta.

Huomautuksia

• Tahdistettua CD-tallennusta ei voi käyttää DVD:ille, VIDEO CD:ille, MP3-audiokappaleille eikä JPEG-kuvatiedostoille.
• Äänityksen aikana ei voida kuunnella muita lähteitä.
• Jos soittotilaksi on valittu uudelleentoisto tai hajatoisto, toistotila vaihtuu automaattisesti tavalliseksi soitoksi vaiheessa 4.
• Vaiheessa 4 äänitehosteeksi vaihtuu automaattisesti "FLAT".

Manuaalinen tallentaminen kasetille

— Tallentaminen käsin

Voit tallentaa kasetille pelkästään haluamasi osat levyltä (DVD, VIDEO CD, CD tai MP3) tai radio-ohjelmasta.

Voit tallentaa myös liitetyltä laitteelta (katso kohtaa "Lisälaitteiden liittäminen" (sivu 40)). Tee toiminto laitteen painikkeiden avulla.

1 Aseta soittimeen tallennuskelpoinen kasetti.
2 Valitse haluamasi tallennuslähde painamalla jotain seuraavista painikkeista.

- DVD ▶■: Tallentaminen järjestelmän CD/DVD-soittimelta. Toisto alkaa automaattisesti, kun levy asetetaan paikalleen. Lopeta toisto painamalla ■ painiketta. Kun haluat lopettaa toiston jatkamisen, paina kaksi kertaa ■.

- TUNER/BAND: Tallentaminen tämän järjestelmän virittimeltä.

• TV: Kun haluat tallentaa TV IN L/R - liittimeen liitetyltä lisälaitteelta.

3 Paina ● REC PAUSE/START.

Kasettinauhuri asettuu äänityksen valmiustilaan. "REC" vilkkuu.

4 Paina ● REC PAUSE/START - painiketta, ja aloita sitten haluamasi tallennuslähteen toistaminen.

Tallennus alkaa.

Äänityksen lopettaminen

Paina ■ -painiketta.

Huomautuksia

• Äänityksen aikana ei voida kuunnella muita lähteitä.
• Jos ääni ei äänity äänitettäessä DVD:ltä, aseta asetusnäytön "AV"-kohdassa "Dolby Digital" tai "DTS"-valinnaksi "PCM".
• Vaiheessa 3 äänitehosteeksi vaihtuu automaattisesti "FLAT".

Vihje

Äänitettäessä virittimeltä: Jos virittimeltä tallentamisen aikana kuuluu kohinaa, siirrä antenna vähentääksesi kohinaa.

Äänen säätö

Äänitehosteen valitseminen

Valitse haluamasi esiviritys painelemalla PRESET EQ -painiketta.

Näytössä näkyy valinnan nimi.

Äänitehosteen käytön lopettaminen

Painele PRESET EQ -painiketta, kunnes näytössä näkyy "FLAT".

Äänitehostevalinnat

EQ Tehoste

ROCK Basso ja diskantti voimistuvat huomattavasti. Näin rock- ja tanssimusiikkikappaleet soivat tavallistakin voimakkaammin.

JAZZ Basso ja diskantti voimistuvat hieman. Näin elävä instrumentaaliesitys kuten jazz tai muu pienen yhtyeen musiikki säkenöi menettämättä instrumenttien luonnollista sointia.

CLASSIC Ylimääräinen diskantti vaimennetaan, jolloin musiikista voidaan nauttia rentoutuen. Tämä muoto sopii orkesterille, pianosoololle ja muulle klassiselle musiikille.

TV Diskantti korostuu huomattavasti. Tämä helpottaa television uutislähetysten, draamasarjojen keskustelun ja muun puheen kuulemista.

MP3 Basso korostuu ja diskantti korostuu huomattavasti, millä kompensoidaan pakkaamisen yhteydessä menetetyt korkeat taajuudet. Tämä mahdollistaa paremmin alkuperäistä vastaavan musiikin kuuntelemisen.

MOVIE Tuotetaan laaja-alaista, kaikuvaa ääntä ja bassoa vahvistetaan. Näin voidaan nauttia elokuvista täydellä ääniavaruudella elokuvateatterin tapaan.

Laulaminen mukana

(Vain CMT-SX2D Aasian ja Oseanian mallit)

Voit laulaa levyn mukana liittämällä lisävarusteena saatavan mikrofonin.

Mikrofonin säätäminen

Tee toiminto laitteen painikkeiden avulla.

1 Käännä MIC LEVEL asentoon MIN, kun haluat pienentää mikrofonin tasoa.
2 Liitä lisävarusteena saatava mikrofoni MIC-liittimeen.
3 Aloita musiikin toisto.
4 Säädä mikrofonin äänenvoimakkuutta kääntämällä MIC LEVEL.

Kun olet valmis

Käännä MIC LEVEL asentoon MIN ja irrota mikrofoni MIC-liittimestä.

VIDEO CD:n ja DVD:n käyttäminen

Käynnistä televisio ja valitse oikea videotulokanava.

Vihje

Kun haluat laulaa karaokea multiplex CD:ltä, painele kaukosäätimen AUDIO toiston aikana tehdäksesi valinnan "Left" tai "Right" (katso kohtaa "Äänen vaihtaminen" (sivu 20)).

Äänen miksaaminen ja äänittäminen

Voit "miksata" ääniä toistamalla jotakin laitetta ja laulamalla tai puhumalla mikrofoniin (ei kuulu varusteisiin).

Miksatun äänen voi tallentaa kasetille.

Tee toiminto laitteen painikkeiden avulla.

1 Valmistele haluamasi miksauslähde.
2 Aseta soittimeen tallennuskelpoinen kasetti.
3 Paina äänitettävän lähteen toimintopainiketta (esim. DVD ▶II).
Kun haluat tallentaa levyltä, paina kaksi kertaa ■ lopettaaksesi toiston jatkamisen.

4 Paina ● REC PAUSE/START.

Kasettinauhuri asettuu äänityksen valmiustilaan. "REC" vilkkuu.

5 Paina ● REC PAUSE/START - painiketta. Aloita sitten laulaminen, puhuminen tai haluamasi lähteen toistaminen.

Tallennus alkaa.

Äänityksen lopettaminen

Paina ■ -painiketta.

Vihjeitä

• Jos ilmenee akustista takaisinsyöttöä (kiertoa), siirrä mikrofonia kauemmas kaiuttimista tai muuta mikrofonin suuntausta.
• Jos haluat äänittää vain mikrofonin kautta tulevan äänesi, voit valita DVD-toiminnon, kun levy on paikallaan, mutta sitä ei toisteta.

Ajastin

Nukahtaminen musiikkiin

—Uniajastin

Voit säätää järjestelmän katkaisemaan virran haluamasi ajan kuluttua ja nukahtaa musiikin soittoon.

Paina SLEEP.

Joka kerta kun painat painiketta, minuuttinäyttö (sammutusaika) vaihtuu seuraavasti:

$$ \begin{array}{l}\text { AUTO } ^ {*} \rightarrow 9 0 \rightarrow 8 0 \rightarrow 7 0 \rightarrow \dots \rightarrow 1 0 \rightarrow\\text { OFF }\end{array} $$

* Järjestelmä sammuu automaattisesti 100 minuutin kuluttua tai kun valittu levy tai kasetti lakkaa toistamasta.

Muut toiminnot

Kun haluat Paina

Tarkistaa jäljellä olevan ajan*	SLEEP-painiketta kerran.
Muuttaa sammutusaikaa	SLEEP toistamiseen valitaksesi haluamasi ajan.
Lopeta uniajastimen käyttö	SLEEP-painiketta, kunnes näytössä näkyy "SLEEP OFF".

* Jos teet valinnan "AUTO", jäljellä olevaa aikaa ei voi tarkistaa.

Huomautus

Älä tee valintaa "AUTO" äänittäessäsi tahdistetusti kasetille.

Vihje

Uniajastinta voi käyttää, vaikka kellonaikaa ei olisi asetettu.

Herääminen musiikkiin

— Toistoajastin

Voit järjestää itsellesi musiikkiherätyksen ennalta määrättynä aikana. Varmista, että kellonaika on asetettu (katso kohtaa "Kellonajan asettaminen" (sivu 12)).

Tee toiminto kaukosäätimen painikkeilla.

1 Valmistele toistettava äänilähde.

• CD/DVD: Aseta levy paikalleen.
- Kasetti: Aseta kasetti paikalleen.
- Viritin: Viritä esiviritetty radioasema (katso kohtaa "Radion kuunteleminen" (sivu 28)).

2 Paina CLOCK/TIMER SET.

3 Valitse "PLAY SET" painelemalla I◄◄ tai ►►I -painiketta. Paina sitten ENTER-painiketta.

Näytössä näkyy "ON" ja tuntimerkintä vilkkuu.

4 Aseta toiston aloitusaika.

Aseta tuntilukema painelemalla ◀◀◀ tai ▶▶◀ -painiketta. Paina sitten ENTER-painiketta.

Minuuttimerkintä vilkkuu.

Painele ◀◀◀ tai ▶▶▶-painiketta asettaaksesi minuuttilukeman. Paina sitten ENTER-painiketta.

5 Aseta toiston lopetusaika tekemällä samat toimet kuin vaiheessa 4.

6 Painele I◀◀ tai ▶▶▶-painiketta, kunnes haluamasi äänilähde näkyy näytössä.

Joka kerta kun painat painiketta, näyttö vaihtuu seuraavasti:

7 Paina ENTER-painiketta.

Ajastintyyppi ("PLAY TIMER"), aloitusaika, lopetusaika ja äänilähde näkyvät vuorotellen, minkä jälkeen näyttö palaa alkuperäiseen tilaansa.

8 Säädä äänenvoimakkuus painamalla VOLUME + tai – -painiketta.
9 Katkaise järjestelmästä virta painamalla I/⏻ -painiketta.

Muut toiminnot

Kun haluat Toimi näin
Tarkistaa asetuksen 1	Paina CLOCK/TIMER SELECT.2 Painele |◀◀ tai ▶▶| - painiketta, kunnes näytössä näkyy "PLAY SEL". Paina sitten ENTER-painiketta.
Muuttaa asetuksen Aloita uudelleen vaiheesta 1.
Lopettaa ajastimen käytön	1 Paina CLOCK/TIMER SELECT.2 Painele |◀◀ tai ▶▶| - painiketta, kunnes näytössä näkyy "TIMER OFF". Paina sitten ENTER-painiketta.

Huomautuksia

• Toistoajastinta ja tallennusajastinta ei voi käynnistää samaan aikaan.
• Jos toistoajastinta ja uniajastinta käytetään yhtä aikaa, aiemmalla lopetusajan asetuksella on etusija.
• Järjestelmä käynnistyy 15 sekuntia ennen määritettyä aikaa. Älä käytä järjestelmää sen käynnistymisen jälkeen, ennen kuin toisto alkaa.
• Jos järjestelmä on päällä 15 sekuntia ennen määritettyä aikaa, toistoajastin ei aktivoidu.
• TV IN L/R -liittimiin kytkettyä valinnaista komponenttia ei voi käyttää toistoajastimen äänilähteenä.

Radio-ohjelmien ajastinäänitys

— Tallennusajastin

Voit tallentaa esiviritettyjä radioasemia ennalta määrättynä aikana.

Ajastinäänityksen tekemistä varten radioasema on ensin esiviritettävä (katso kohtaa

"Radioasemien esivirittäminen" (sivu 27)) ja kellonaika asetettava (katso kohtaa "Kellonajan asettaminen" (sivu 12)).

Tee toiminto kaukosäätimen painikkeilla.

1 Paina CLOCK/TIMER SET.
2 Valitse "REC SET" painelemalla I◄◄ tai ►►I -painiketta. Paina sitten ENTER-painiketta.

Näytössä näkyy "ON" ja tuntimerkintä vilkkuu.

3 Aseta äänityksen aloitusaika.

Aseta tuntilukema painelemalla ◀◀◀ tai ▶▶◀ -painiketta. Paina sitten ENTER-painiketta.

Minuuttimerkintä vilkkuu.

Painele ◀◀◀ tai ▶▶▶ -painiketta asettaaksesi minuuttilukeman. Paina sitten ENTER-painiketta.

4 Aseta soiton lopetusaika tekemällä samat toimet kuin vaiheessa 3.

Ajastimen tyyppi ("REC TIMER"), aloitusaika, lopetusaika ja "TUNER REC" näkyvät vuorotellen, minkä jälkeen näyttö palautuu alkuperäiseen tilaansa.

5 Aseta soittimeen tallennuskelpoinen kasetti.
6 Viritä esiviritetty radioasema (katso kohtaa "Esiviritetyn aseman kuunteleminen" (sivu 28)).
7 Katkaise järjestelmästä virta painamalla I/⏻ -painiketta.

Muut toiminnot

Kun haluat Toimi näin

Tarkistaa asetuksen 1 Paina CLOCK/TIMER SELECT.2 Painele |◀◀ tai ▶▶| - painiketta, kunnes näytössä näkyy "REC SEL". Paina sitten ENTER-painiketta.
Muuttaa asetuksen Aloita uudelleen vaiheesta 1.
Lopettaa ajastimen käytön	1 Paina CLOCK/TIMER SELECT -painiketta.2 Painele |◀◀ tai ▶▶| - painiketta, kunnes näytössä näkyy "TIMER OFF". Paina sitten ENTER-painiketta.

Huomautuksia

• Toistoajastinta ja tallennusajastinta ei voi käynnistää samaan aikaan.
• Jos tallennusajastinta ja uniajastinta käytetään yhtä aikaa, aiemmalla lopetusajan asetuksella on etusija.
• Järjestelmä käynnistyy 15 sekuntia ennen määritettyä aikaa. Älä käytä järjestelmää sen käynnistymisen jälkeen, ennen kuin toisto alkaa.
• Jos järjestelmä on päällä 15 sekuntia ennen määritettyä aikaa, tallennusajastin ei aktivoidu.
• Äänenvoimakkuus vaimenee äänityksen ajaksi pienimpään arvoon.
• Huomaa, että jos tallennusajastin on asetettu samaan aikaan kuin toistoajastimen äänilähde on asetettu nauhoittamaan tallennusajastimen ääni ehkä tallentuu kasetille.

Näyttö

Näytön sammuttaminen

— Virransäästötila

Kellonäyttö voidaan kytkeä pois valmiustilan aikaisen virrankulutuksen minimoimiseksi (virransäästötila).

Painele DISPLAY-painiketta järjestelmän ollessa poissa päältä, kunnes kellonäyttö katoaa.

Virransäästötilan käytön lopettaminen

Paina DISPLAY-painiketta järjestelmän ollessa poissa päältä. Joka kerta kun painat painiketta, näyttö vaihtuu seuraavasti:

Kellonäyttö* ↔ Ei näyttöä (virransäästötila)

* Kello näkyy vain, jos olet asettanut kellonajan.

Vihjeitä

• Ajastin toimii myös virransäästötilassa.
• I/⏻ -merkkivalo palaa myös virransäästötilassa.

Merkkivalojen kirkkauden säätäminen

Paina DIMMER-painiketta.

Asetus vaihtuu seuraavasti jokaisella painikkeen painalluksella.

DIMMER OFF → DIMMER 1 → DIMMER 2*

* DIMMER 2 on tummin.

Levyä koskevien tietojen katseleminen näytöltä

Voit tarkistaa valitun kappaleen tai levyn toistoajan ja jäljellä olevan ajan.

Levytietojen tarkistaminen (DVD/VIDEO CD/CD/MP3/JPEG)

Paina DISPLAY.

Joka kerta kun painat painiketta, näyttö vaihtuu seuraavasti:

■ Toistettaessa DVD-levyä

Valitun nimikkeen kulunut toistoaika → Valitun jakson jäljellä oleva aika → Valitun nimikkeen jäljellä oleva aika → Kellonäyttö (muutaman sekunnin ajan) → Tehostetila (muutaman sekunnin ajan)

■ Kun toistetaan CD/VIDEO CD -levyä ilman PBC-toimintoa

Valitun kappaleen kulunut toistoaika → Valitun kappaleen jäljellä oleva aika → Levyn jäljellä oleva aika ^1) → Kellonäyttö (muutaman sekunnin ajan) → Tehostetila (muutaman sekunnin ajan)

■ Kun toistetaan VIDEO CD -levyä PBC-toiminnolla (ver. 2.0)

Valitun kappaleen kulunut toistoaika ^2) → Kellonäyttö (muutaman sekunnin ajan) → Tehostetila (muutaman sekunnin ajan)

■ Kun toistetaan MP3-tiedostoa

Valitun kappaleen kulunut toistoaika → Kellonäyttö (muutaman sekunnin ajan) → Tehostetila (muutaman sekunnin ajan)

■ Toistettaessa JPEG-levyä

Valitun tiedoston numero → Kellonäyttö (muutaman sekunnin ajan) → Tehostetila (muutaman sekunnin ajan)

■ Painettaessa DISPLAY-painiketta pysäytystilassa

Levyn nimikkeiden/kappaleiden kokonaismäärä ja valitun levyn toiston kokonaisaikä) → Kellonäyttö (muutaman sekunnin ajan) → Tehostetila (muutaman sekunnin ajan)

1) Nämä eivät näy hajatoiston eivätkä ohjelmoidun toiston aikana.
^2) Ei ehkä näy pysäytyskuville.
^3) Vain VIDEO CD ja CD-levyt

Levyä koskevien tietojen katseleminen ruutunäytöltä

Voit tarkistaa nykyisen nimikkeen, kappaleen tai raidan toistoajan ja jäljellä olevan ajan.

Paina DISPLAY.

Joka kerta kun painat painiketta, näyttö vaihtuu seuraavasti:

■ Toistettaessa DVD-levyä

Valitun nimikkeen kulunut toistoaika → Valitun jakson jäljellä oleva aika → Valitun nimikkeen jäljellä oleva aika

■ Toistettaessa CD-video-levyä

Valitun kappaleen kulunut toistoaika → Valitun kappaleen jäljellä oleva aika* → Valitun levyn jäljellä oleva aika*

■ Toistettaessa CD-levyä

Valitun kappaleen kulunut toistoaika → Valitun kappaleen jäljellä oleva aika → Valitun levyn jäljellä oleva aika

■ Kun toistetaan MP3-tiedostoa

Valitun kappaleen kulunut toistoaika

■ Toistettaessa JPEG-levyä

Valitun tiedoston numero ja tiedostojen kokonaismäärä

* Kun toistetaan VIDEO CD -levyä ilman PBC-toimintoa

Näytön sammuttaminen

Painele DISPLAY-painiketta, kunnes näyttö katoaa.

Virittimen tietojen katseleminen näytöltä

Paina DISPLAY-painiketta radion kuuntelun aikana.

Joka kerta kun painat painiketta, näyttö vaihtuu seuraavasti:

Aseman nimi ^1) → Esivalintanumero ^2) ja taajuus → Kellonäyttö (muutaman sekunnin ajan) → Tehostetila (muutaman sekunnin ajan)

^1) vain Euroopan malli
^2) Esivalintanumero näkyy vain jos radioasemat on esiviritetty (sivu 27).

Lisälaitteet

Television ohjaaminen kaukosäätimellä

Voit ohjata Sony-televisiota seuraavilla kaukosäätimen painikkeilla.

Kun haluat Paina

Kytkeä television päälle tai pois päältä.	TV I/∅ samalla, kun pidät TV-painiketta alhaalla
Vaihtaa television tulolähdettä television ja muun tulolähteen välillä	TV/VIDEO samalla, kun pidät TV-painiketta alhaalla
Valita televisiokanavia TV CH +/- tai numeropainikkeita samalla, kun pidät TV-painiketta alhaalla
Säätää televisiokaiuttimien äänenvoimakkuutta	TV VOL +/- samalla, kun pidät TV-painiketta alhaalla

THEATRE SYNC -toiminnon käyttäminen

THEATRE SYNCin avulla voit kytkeä SONY- television ja tämän järjestelmän päälle, vaihtaa järjestelmämuodon "DVD": ksi ja vaihtaa television tulolähteen asetuksesi mukaiseksi yhdellä painikkeella.

Käytä tähän toimintoon kaukosäädintä.

1 Pidä TV/VIDEO pohjassa samalla, kun syötät järjestelmään liitetyn television tulolähteen koodin (katso alla olevaa taulukkoa) numeropainikkeilla.

Television tulolähde on valittu.

Numero Television tulolähde

0 Ei tulolähdettä (oletus)
1	V	I	D
2	V	I	D
3	V	I	D
4	V	I	D
5	V	I	D

Numero Television tulolähde
6	V	I	D
7	V	I	D
8	V	I	D
9 COMPONENT 1 INPUT
CLEAR COMPONENT 2 INPUT
PRESET EQ COMPONENT 3 INPUT
ENTER COMPONENT 4 INPUT

2 Pidä TV CH + pohjassa samalla, kun syötät lähetyskeston koodin (katso alla olevaa taulukkoa) numeropainikkeilla.

Kaukosäätimen lähetyskesto on valittu.

Numero Lähetyskesto
1 0,5 (oletus)
2	1
3	1,5
4	2
5	2,5
6	3
7	3,5
8	4

Huomautuksia

• Tämä toiminto on tarkoitettu vain SONY-televisioille, mutta jotkin televisiot eivät ehkä toimi.
• Jos tätä toimintoa ei voi käyttää, vaihda lähetyskesto. Lähetyskesto riippuu televisiosta.
• Jos television ja järjestelmän etäisyys on liian suuri, toimintoa ei ehkä voi käyttää. Asenna järjestelmä television lähelle.
• Suuntaa kaukosäädin televisioon ja järjestelmään.
• Jos Euroopan tai Venäjän mallin LINE-TV -liitin ja COMPONENT VIDEO OUT -liittimet on molemmat kytketty television, THEATRE SYNC - painikkeen painaminen ei televisiosta riippuen ehkä vaihda television tulolähdettä.

Lisälaitteiden liittäminen

Voit laajentaa järjestelmää liittämällä lisälaitteita. Katso kunkin laitteen mukana toimitettua ohjekirjaa. Kuvissa käytetään Pohjois-Amerikan mallia.

A DIGITAL OUT (OPTICAL) -liitin

Liitä optisella digitaalituloliittimellä varustettuun vahvistimeen, MD-soittimeen tai DAT-soittimeen valokaapelilla (neliömäinen, ei kuulu vakiovarusteisiin). Ääntä lähetetään, kun järjestelmän toiminnoksi on asetettu DVD. Kun tämä järjestelmä liitetään valinnaisen, Dolby Digital- tai DTS-dekooderilla varustetun vahvistimen optiseen tuloliittimeen, voit nauttia 5.1-kanavaisesta äänestä.

Lisäksi jos CD tai audio-DVD käyttää lineaarista PCM:ää, tästä järjestelmästä voi tallentaa digitaalisesti MD- tai DAT-soittimelle.

Huomautuksia

• Digitaalista ääntä ei voi johtaa ulos toistettaessa MP3-audiokappaleita.

• Tästä järjestelmästä voi tallentaa digitaalista ääntä vain, jos DVD-toiminto on valittuna.

• Kopiosuojatusta levystä ei voi tehdä digitaalista tallennetta tähän järjestelmään liitetyllä digitaalisella laitteella. Myös toisto voi olla estetty riippuen liitetystä laitteesta.

• Jos DIGITAL OUT (OPTICAL) -liittimeen liitetään laite, jossa ei ole Dolby Digital tai DTS-tukea ja ulos annetaan Dolby Digital tai DTS-bittivirtaa, liitetystä laitteesta voi kuulua kohinaa.

B TV IN L/R -liittimet

Liitä analoginen lisälaite (televisio, videonauhuri tms.) näihin liittimiin audiojohdoilla (eivät kuulu vakiovarusteisiin). Näin voit tallentaa laitteelta ja kuunnella laitetta tämän järjestelmän kautta.

Liitetyn laitteen äänen kuunteleminen

Tee toiminto laitteen painikkeiden avulla.

1 Liitä audiojohdot.
Katso kohtaa "Lisälaitteiden liittäminen" (sivu 40).
2 Käännä VOLUME-säädintä – suuntaan, kun haluat pienentää äänenvoimakkuutta.
3 Vaihda toimintomuodoksi TV painamalla TV-painiketta.
4 Aloita liitetyn laitteen toistaminen.
5 Käännä VOLUME-säädintä, kun haluat säätää äänenvoimakkuutta.

5.1-kanavaisen äänen kuuntelu valinnaisen vahvistimen kanssa

1 Liitä digitaalinen optinen johto.
Katso kohtaa "Lisälaitteiden liittäminen" (sivu 40).
2 Liitä 6 kaiutinta dekooderilla varustettuun AV-vahvistimeen.
Katso järjestelmään liitetyn vahvistimen käyttöohjeista tietoja kaiuttimien sijoittamisesta.
3 Paina 📄 DISPLAY -painiketta pysäytystilassa.
Asetusnäyttö tulee näkyviin.
4 Painele ← tai → -painiketta valitaksesi "AV". Paina sitten ENTER-painiketta.
5 Valitse "Dolby Digital" tai "DTS" painelemalla ↑ tai ↓ -painiketta ja paina sitten ENTER-painiketta.
6 Valitse "Bit Stream" painelemalla ↑ tai ↓ -painiketta ja paina sitten ENTER-painiketta.
7 Sammuta asetusnäyttö painamalla DISPLAY -painiketta.
8 Valitse lähdöksi 5.1-kanavainen Dolby Digital -ääni tai 5.1-kanavainen DTS-ääni.

Katso kohtaa "Ääniraidan/tekstityksen/kuvakulman vaihtaminen" (sivu 20).

Tallentaminen liitetyltä laitteelta

1 Liitä audiojohdot.

Katso kohtaa "Lisälaitteiden liittäminen" (sivu 40).

2 Aloita tallentaminen manuaalisesti.

Katso kohtaa "Manuaalinen tallentaminen kasetille" (sivu 32).

Liitetyn laitteen tallentaminen

1 Liitä digitaalinen optinen johto.

Katso kohtaa "Lisälaitteiden liittäminen" (sivu 40).

2 Vaihda toimintomuodoksi DVD painamalla DVD (tai painelemalla FUNCTION + tai -).

Toisto alkaa automaattisesti, jos soittimessa on automaattisella toistotoiminnolla varustettu levy. Lopeta toisto painamalla ■-painiketta. Kun haluat lopettaa toiston jatkamisen, paina kaksi kertaa ■.

3 Aloita tallennus liitetyllä laitteella (MDsoitin tms.).

Katso kunkin laitteen mukana toimitettua ohjekirjaa.

4 Aloita toistaminen painamalla ▷ - painiketta (tai laitteen DVD ▶ II - painiketta).

Huomautuksia

• Digitaalinen tallennus ei onnistu seuraavissa tapauksissa.
  – Kopioinnin estävät DVD:t
  – DVD Dolby Digital tai DTS-bittivirran lähtö
• Musiikki-CD:n formaatissa äänitetyt CD-R/CD-RW-levyt
• Tallennusta ei voi tehdä, jos "AV"-kohdan "Dolby Digital" tai "DTS"-asetuksena on "Bit Stream".

Vianetsintä

Ongelmia ja niiden korjaustoimia

Jos järjestelmän käytössä ilmenee ongelmia, toimi seuraavasti:

1 Varmista, että virtajohto ja kaiutinjohdot on liitetty oikein ja liitännät ovat lujat.
2 Etsi ongelma alla olevasta tarkistuslistasta ja tee tarvittavat korjaavat toimet.

Jos ongelma ei poistu tekemällä kaikki yllä mainitut toimet, ota yhteys lähimpään Sonyjälleenmyyjään.

Huomaa, että jos huollossa vaihdetaan joitain osia, nämä osat saatetaan ottaa talteen.

Jos I/⏻ -merkkivalo vilkkuu

Irrota virtajohto välittömästi ja tarkista seuraavat seikat.

• Jos järjestelmässä on jännitteen valitsin, onko se oikeassa asennossa?
  Tarkista alueellasi käytettävä jännite ja varmista sitten, että jännitteen valitsin on oikeassa asennossa.
• Onko kaiuttimien + ja – johdot kytketty oikosulkuun?
• Käytätkö varusteisiin kuuluvia kaiuttimia?
• Tukkiiko jokin järjestelmän takana olevat tuuletusaukot?

Tarkista kaikki edellä mainitut seikat ja tee tarvittavat korjaukset. Kun I/⏻ -merkkivalo lakkaa vilkkumasta, liitä virtajohto takaisin ja kytke virta järjestelmään. Jos merkkivalo vilkkuu edelleen tai jos vikaa ei löydy yllä mainittujen tarkistusten jälkeen, ota yhteys lähimpään Sony-jälleenmyyjään.

Yleistä

Näytössä näkyy ”--:--.

- On tapahtunut sähkökatko. Aseta kellonaika (sivu 12) ja ajastin (sivut 34 ja 35) uudelleen.

Kellonajan asetus/radion esiviritys/ajastinasetus on kadonnut.

• Tee seuraavat toimet uudelleen:
• "Kellonajan asettaminen" (sivu 12)
• "Radioasemien esivirittäminen" (sivu 27)
• "Nukahtaminen musiikkiin" ja "Herääminen musiikkiin" (sivu 34)
• "Radio-ohjelmien ajastinäänitys" (sivu 35)

Ei ääntä.

• Paina VOLUME + -painiketta.
• Varmista, että kuulokkeita ei ole liitetty.
  • Tarkista kaiutinliitännät (sivu 9).
• Tallennusajastimen aikana ei kuulu ääntä.
• Järjestelmä on taukotilassa tai hidastettu toisto - tilassa. Palaa normaaliin toistoon painamalla ▷ - painiketta (tai laitteen DVD ▶■ -painiketta).
• Valitse "AV"-kohdan "Dolby Digital" tai "DTS"-asetukseksi "PCM".

Huomattava surina tai kohina.

• Siirrä järjestelmä kauemmas kohinalähteestä.
• Liitä järjestelmä toiseen pistorasiaan.
• Asenna virtajohtoon kohinasuodatin (saatavilla alan liikkeistä).

Ajastinta ei voida asettaa.

- Aseta kellonaika uudelleen (sivu 12).

Ajastin ei toimi.

• Tarkista ajastinasetus ja aseta oikea kellonaika (sivut 34 ja 35).
• Lopeta uniajastimen käyttö (sivu 34).

Kaukosäädin ei toimi.

• Poista este.
• Siirrä kaukosäädin lähemmäs järjestelmää.
• Osoita kaukosäätimellä järjestelmän tunnistimeen.
  • Vaihda paristot uusiin (R6/AA-koko).
• Sijoita järjestelmä kauemmas loisteputkista.

Esiintyy akustista takaisinsyöttöä.

• Vähennä äänenvoimakkuutta.
- Siirrä mikrofoni kauemmas kaiuttimista tai muuta mikrofonin suuntausta (vain CMT-SX2D Aasian ja Oseanian mallit).

Häiriöt television väreissä jatkuvat.

- Sammuta televisio kertaalleen ja kytke se takaisin päälle 15 – 30 minuutin kuluttua. Jos värihäiriöt civät poistu, sijoita kaiuttimet kauemmas televisiosta.

Kaiuttimet

Ääni kuuluu yhdestä kanavasta tai vasemman ja oikean kaiuttimen äänenvoimakkuus on epätasapainossa.

- Tarkista kaiutinliitännät ja kaiuttimien sijainti.

- Toistettava lähde on monofoninen.

Äänessä ei ole bassoa.

- Varmista, että kaiuttimien + ja – -liittimet ovat oikein liitetyt.

DVD/VIDEO CD/CD/MP3/JPEG- soitin

Levyalusta ei aukea ja näytössä näkyy "LOCKED".

- Ota yhteys Sony-jälleenmyyjään tai paikalliseen valtuutettuun Sony-huoltoon.

Levykelkka ei sulkeudu.

- Aseta levy oikein.

- Sulje alusta aina painamalla laitteen ▲ - painiketta. Alustan sulkeminen sormin voi aiheuttaa soittimen toimintahäiriön.

Levy ei tule ulos soittimesta.

- Levyä ei voi poistaa soittimesta tahdistetun CD-äänityksen aikana. Lopeta tahdistettu CD-tallennus painamalla ■ -painiketta. Poista sitten levy soittimesta painamalla laitteen ▲ -painiketta.

- Ota yhteys lähimpään Sony-jälleenmyyjään.

Toisto ei ala.

- Avaa levykelkka ja tarkista, onko levyä asetettu paikalleen.

• Pyyhi levy puhtaaksi (sivu 49).

• Vaihda levy.

- Aseta levy, jonka voi toistaa tällä järjestelmällä (sivu 5).

- Aseta levy oikein.

- Aseta levy alustalle etikettipuoli ylöspäin.

- Poista levy soittimesta ja pyyhi levyllä oleva kosteus pois. Anna sitten järjestelmän olla virta kytkettynä muutaman tunnin ajan, kunnes kosteus on haihtunut.

• Aloita toistaminen painamalla ▷ -painiketta (tai laitteen DVD ▶ || -painiketta).
  • DVD-levyn aluekoodi ei vastaa laitteen koodia.

Ääni hyppää.

• Pyyhi levy puhtaaksi (sivu 49).
• Vaihda levy.
- Yritä siirtää järjestelmä värinättömään paikkaan (esimerkiksi tukevalle pöydälle).
- Yritä siirtää kaiuttimet kauemmas järjestelmästä tai sijoittaa ne erillisille jalustoille. Kun kuuntelet bassoääntä sisältävää kappaletta suurella äänenvoimakkuudella, kaiuttimien värinä voi aiheuttaa äänen hyppäämisen.

Toisto ei ala ensimmäisestä kappaleesta.

• Palaa tavalliseen toistoon painelemalla PLAY MODE -painiketta, kunnes sekä "PGM" että "SHUF" katoavat näytöstä.
• On valittu jatkotoisto. Paina ■ -painiketta pysäytystilassa. Aloita sitten toistaminen (sivu 15).
• Nimike-, DVD- tai PBC-valikko ilmestyy automaattisesti kuvaruutuun.

Toisto alkaa automaattisesti.

- DVD-levyllä on automaattinen toistotoiminto.

Toisto päättyy automaattisesti.

- Joillakin levyillä voi olla automaattinen taukosignaali. Kun toistat tällaista levyä, toisto keskeytyy automaattisen taukosignaalin kohdalla.

Eräitä toimintoja, kuten pysäytys, haku, hidastettu toisto, uudelleentoisto, hajatoisto tai ohjelmoitu toisto, ei voi suorittaa.

- Levystä riippuen joitakin edellä mainittuja toimintoja ei voi käyttää. Katso levyn mukana toimitettuja käyttöohjeita.

MP3-kappaletta ei voi toistaa.

• Tallennusta ei ole tehty ISO9660 Level 1 tai Level 2, tai laajennetun Joliet-formaatin mukaisessa muodossa.
- MP3-audiokappaleella ei ole tiedostopäätettä ".MP3".
• Tietoja ei ole tallennettu MP3-muodossa.
- Muita kuin MPEG1 Audio Layer-3 -tiedostoja sisältäviä levyjä ei voi toistaa.
- Valitse "AV"-kohdan "Data CD Priority" - valinnaksi "MP3" (sivu 23).
• Toisto on mahdollista tasolle 16 saakka.
- Albumi sisältää enemmän kuin 999 MP3-audiokappaletta.

MP3-kappaleiden toistaminen kestää kauemmin kuin muiden.

• Kun järjestelmä on lukenut kaikki levyn kappaleet, toisto voi kestää tavallista kauemmin, jos:
  – levyllä on hyvin paljon albumeita tai kappaleita.
  – albumien ja kappaleiden muodostama rakenne on hyvin monimutkainen.

JPEG-kuvatiedostoa ei voi toistaa.

• Data-CD:tä ei ole tallennettu ISO9660 Level 1/Level 2 tai Joliet-yhteensopivassa JPEG-formaatissa.
• JPEG-kuvatiedostolla ei ole tiedostopäätettä ".JPG" tai ".JPEG".
• Kuva ei ole JPEG-muotoinen, vaikka sillä on tiedostopääte ".JPG" tai ".JPEG".
• Valitse "AV"-kohdan "Data CD Priority" - valinnaksi "JPEG" (sivu 23).
  • Toisto on mahdollista tasolle 16 saakka.
• Albumi sisältää enemmän kuin 999 JPEG-kuvatiedostoa.

Ääni menettää stereotehosteen toistettaessa VIDEO CD:tä tai CD:tä.

• Valitse "Stereo" painelemalla AUDIO-painiketta toiston aikana (katso kohtaa "Äänen vaihtaminen" (sivu 20)).
• Varmista, että järjestelmä on kytketty oikein.

Tallennusta ei suoritettu oikein, kun tehtiin digitaalinen tallennus tämän järjestelmän CD/DVD-soittimelta valinnaiselle, DIGITAL OUT (OPTICAL) -liittimeen liitetylle komponentille.

• Audiodata annetaan ulos DIGITAL OUT (OPTICAL) -liittimestä ilman äänen käsittelyä siten, että audiodata tulee ulos hieman ennen kaiuttimien ääntä. Käynnistä tämän vuoksi lisälaitteen tallennus etukäteen tehdessäsi digitaalista tallennusta liitetylle lisälaitteelle (MD-soitin tms.).

Kuva

Kuvaa ei näy.

• Paina ▷ -painiketta (tai laitteen DVD ▶ II - painiketta).
  • Varmista, että laite on liitetty oikein.
• Videokaapeli on vioittunut. Vaihda se uuteen.
• Varmista, että liität järjestelmän television videotuloliittimeen (sivu 9).
• Varmista, että televisio on kytketty päälle ja että käytät televisiota oikein.

• Varmista, että olet valinnut television videotulon siten, että voit nähdä laitteen lähettämän kuvan.

• Kun toistat VIDEO CD:tä, varmista että värijärjestelmä on asetettu oikein television (väri)järjestelmän mukaan (vain Aasian ja Oseanian mallit).

• Varmista, että järjestelmä ja televisio on liitetty video/SCART-kaapelilla siten, että kuvat näkyvät.
• Kun liität Euroopan tai Venäjän mallin television järjestelmän LINE-TV -liitimeen SCART-kaapelilla, varmista että VIDEO OUT SELECTOR -asetukseksi on valittu EURO AV (RGB-signaalia ei anneta ulos, kun VIDEO OUT SELECTOR -asetukseksi on valittu COMPONENT). Aseta tässä tapauksessa järjestelmä lomitettuun formaattiin (sivu 23). Kun liität television ja järjestelmän COMPONENT VIDEO OUT -liittimen komponenttikaapelilla (ei kuulu varusteisiin), varmista että VIDEO OUT SELECTOR -asetukseksi on valittu COMPONENT.
• Kytke Euroopan ja Venäjän mallit pois päältä, kun muutat VIDEO OUT SELECTOR -asetusta. Asetus ei vaihdu, kun järjestelmä on päällä.
• Kun liität muun kuin Euroopan tai Venäjän mallin television järjestelmän VIDEO OUT -liittimeen videokaapelilla (kuuluu varusteisiin), aseta järjestelmä lomitettuun formaattiin (sivu 23).
• Olet asettanut progressiivisen formaatin, mutta televisio ei osaa käsitellä progressiivisen formaatin signaalia. Palauta tällöin asetus lomitettuun formaattiin (oletusasetus) (sivu 23).
• Vaikka televisio olisi yhteensopiva progressiivisen formaatin (525p/625p) signaalin kanssa, kuva voi muuttua, kun valitset progressiivisen signaalin. Palauta tällöin asetus lomitettuun formaattiin (oletusasetus) (sivu 23).

Kuvassa on kohinaa.

• Puhdista levy.
• Kun toistetaan VIDEO CD -levyä, värijärjestelmä ei ole sama. Aseta värijärjestelmä televisiota vastaavaksi (sivu 22) (vain Aasian ja Oseanian mallit).

Ruudun kuvasuhdetta ei voi vaihtaa toistettaessa leveää kuvaa, vaikka olet tehnyt asetusvalikossa "AV" valinnan "TV Type".

• Kuvasuhde on asetettu kiinteästi DVD-levyllä.
• Televisiosta riippuen kuvasuhdetta ei ehkä voi muuttaa.

Ilmoitukset eivät näy ruudulla haluamallasi kielellä.

- Valitse kuvaruutunäytön kieli Asetusnäytön kohdan "Language" asetuksella "OSD" (sivu 21).

Ääniraidan kieltä ei voi vaihtaa.

• Toistettavalle DVD-levylle ei ole tallennettu monikielistä raitaa.
• DVD-levy ei salli ääniraidan kielen vaihtamista.

Tekstityksen kieltä ei voi vaihtaa.

• Toistettavalle DVD-levylle ei ole tallennettu monikielistä tekstitystä.
  • DVD-levy ei salli tekstityskielen vaihtamista.

Tekstitystä ei voi kytkeä pois päältä.

- DVD-levy estää tekstityksen kytkemisen pois päältä.

Kuvakulmaa ei voi vaihtaa.

• Toistettavalle DVD-levylle ei ole tallennettu useaa kuvakulmaa.
  • DVD-levy ei salli kuvakulman vaihtamista.

Viritin

Huomattava surina tai kohina/asemia ei voi vastaanottaa. (Näytössä vilkkuu "TUNED" tai "STEREO")

• Aseta oikea taajuusalue ja taajuus (sivu 27).
• Liitä antenni oikein (sivu 9).
• Hae parhaan vastaanoton tuottava sijainti ja asento ja asenna antenni uudelleen. Jos vastaanottoa ei saada hyväksi, suosittelemme alan liikkeissä myytävän ulkoisen antennin hankkimista.
• Varusteisiin kuuluva FM-johtoantenni vastaanottaa signaaleja koko pituudeltaan, joten vedä se mahdollisimman pitkäksi.
• Sijoita antennit mahdollisimman kauas kaiutinjohdosta.
• Ota yhteys lähimpään Sony-jälleenmyyjään, jos varusteisiin kuuluva AM-antennijohto on irronnut muovisesta jalustasta.
• Katkaise ympärillä olevista sähkölaitteista virta.

FM-ohjelmaa ei voida vastaanottaa stereona.

- Painele FM MODE, kunnes "MONO" katoaa.

Kasettisoitin

Kasetti ei äänity eikä soi tai äänentaso laskee.

• Päät ovat likaiset. Puhdista ne (sivu 49).
• Tallennus-/toistopäät ovat magnetoituneet. Demagnetisoi ne (sivu 49).

Kasetti ei pyyhkiydy kokonaan.

- Tallennus-/toistopäät ovat magnetoituneet. Demagnetisoi ne (sivu 49).

Huomattavaa värinää tai huojuntaa tai ääni katoaa.

- Vetoakselit tai vastarullat ovat likaiset. Puhdista ne (sivu 49).

Kohina lisääntyy tai korkeat taajuudet katoavat.

- Tallennus-/toistopäät ovat magnetoituneet. Demagnetisoi ne (sivu 49).

Kasetille ei voida tallentaa.

• Soittimessa ei ole kasettia. Aseta kasetti soittimeen.
• Kasetin kieleke on irrotettu. Peitä murrettu kieleke teipillä (sivu 49).
• Kasetti on kelautunut loppuun.
• Valitse "AV"-kohdan "Dolby Digital" tai "DTS"-asetukseksi "PCM".

Näytössä näkyy "TAPE ERR".

- Sammuta järjestelmä painamalla I/⏻ -painiketta. Poista kasetit kasetinpitimestä. Irrota sitten virtajohto ja liitä se takaisin paikalleen. Kytke sitten järjestelmään virta painamalla I/⏻ -painiketta. Jos "TAPE ERR" näkyy vieläkin, ota yhteys lähimpään Sonyn jälleenmyyjään.

Lisälaitteet

Ei ääntä.

• Katso kohtaa Yleistä "Ei ääntä." (sivu 43) ja tarkista järjestelmän tila.
• Liitä laite oikein (sivu 40) ja tarkista:
  – että johdot on liitetty oikein.
  – että johdon pistokkeet on työnnetty kokonaan tiukasti paikoilleen.
• Kytke virta järjestelmään.
• Katso liitetyn laitteen mukana toimitettuja käyttöohjeita ja aloita toisto.

Jos järjestelmä ei toimi oikein näiden toimenpiteiden tekemisen jälkeenkään, palauta järjestelmä alkutilaan seuraavasti:

Tee toiminto laitteen painikkeiden avulla.

1 Jos soittimessa on levy, poista se.
2 Irrota virtajohto.
3 Liitä virtajohto uudelleen.
4 Kytke järjestelmään virta painamalla I/⏻ - painiketta.
5 Vaihda toimintomuodoksi DVD painamalla DVD ▶II -painiketta. Varmista, että "NO DISC" näkyy.
6 Paina ■, PLAY MODE ja DVD ▶■ - painiketta samanaikaisesti.

Laite on palautettu tehdasasetuksiin DVD-asetuksia lukuun ottamatta. Tehdyt asetukset kuten esiviritysasemat, kellonaika ja ajastin on tehtävä uudelleen.

Kun haluat palauttaa DVD- asetukset oletusarvoihin\*, toimi seuraavasti:

Toiminnon voi asettaa vain televisioruudun avulla.

1 Paina 📄 DISPLAY -painiketta pysäytystilassa.
2 Painele ← tai → -painiketta valitaksesi "Reset". Paina sitten ENTER-painiketta.
3 Painele ← tai → -painiketta valitaksesi "YES". Paina sitten ENTER-painiketta. Tekeminen kestää joitakin sekunteja. Älä paina I/⏻-painiketta järjestelmän alkutilaan asettamisen aikana.

* Ei koske luokituksen (lapsilukon) asetuksia

Ilmoitukset

Käytön aikana näytössä voi näkyä tai vilkkua jokin seuraavista ilmoituksista.

DVD/CD-video/CD/MP3/JPEG

CAN'T PLAY

• Laitteeseen asetettiin levy, jota ei voi toistaa.
• Laitteeseen asetettiin levy, jonka aluekoodia ei tueta.

NO DISC

Laitteessa ei ole levyä.

NOT IN USE

Painettiin virheellistä painiketta.

Kasetti

NO TAB

Kasetille ei voida tallentaa, koska kasetin kieleke on poistettu.

NO TAPE

Kasettisoittimessa ei ole kasettia.

TAPE ERR

Kasettidekissä on ilmennyt vika.

Lisätietoja

Varotoimet

Käyttöjännite

Tarkista ennen järjestelmän käyttöä, että sen käyttämä jännite on sama kuin paikallisen sähköverkon.

Turvallisuus

• Järjestelmä on kytkettynä verkkovirtaan aina, kun se on liitettynä pistorasiaan, vaikka virta olisi katkaistu laitteen virtakytkimellä.
• Irrota järjestelmä pistorasiasta, jos sitä ei aiota käyttää pitkään aikaan. Irrota virtajohto vetämällä pistokkeesta. Älä koskaan vedä itse johdosta.
• Jos järjestelmän sisään putoaa jotakin tai kaatuu nestettä, irrota virtajohto pistorasiasta ja tarkastuta järjestelmä ammattihenkilöllä ennen kuin jatkat laitteen käyttöä.
• Virtajohdon vaihtaminen on jätettävä aina alan huoltoliikkeen tehtäväksi.

Sijoitus

- Älä sijoita järjestelmää kaltevaan asentoon.

- Älä sijoita järjestelmää tiloihin, joissa se joutuu alttiiksi;

- Äärimmäiselle kuumuudelle tai kylmyydelle

– Pölylle tai lialle

– Huomattavalle kosteudelle

– Tärinälle

– Suoralle auringonvalolle.

- Ole varovainen, kun sijoitat laitteen tai kaiuttimet pinnoille, jotka on käsitelty (vahalla, öljyllä, kiillotusaineella jne.), koska pinta voi tahriintua tai värjääntyä.

Kuumeneminen

• Vaikka järjestelmä kuumenee käytön aikana, kyseessä ei ole vika.
• Sijoita järjestelmä paikkaan, jossa on riittävä ilmanvaihto estääksesi järjestelmän kuumenemisen.
• Jos käytät järjestelmää jatkuvasti suurella äänenvoimakkuudella, kotelon ylä- sivu- ja pohjapinnat lämpenevät huomattavasti. Älä kosketa koteloa välttyäksesi palamiselta.
• Älä peitä tuulettimen ilma-aukkoja estääksesi vikatilan.

Jos televisioruudun lähellä esiintyy värivirheitä

Kaiuttimet voidaan sijoittaa television lähelle, koska kaiutinjärjestelmä on magneettisesti suojattua tyyppiä. Televisioruudulla voi silti näkyä värivirheitä riippuen television tyypistä.

Jos värivirheitä esiintyy...

Sammuta televisio kertaalleen ja kytke se takaisin päälle 15 – 30 minuutin kuluttua.

Jos värivirheitä esiintyy edelleen...

Sijoita kaiuttimet kauemmas televisiosta.

Tärkeä huomautus

Varoitus: Järjestelmä pystyy näyttämään pysäytysvideokuvaa tai kuvaruudun näyttökuvaa television kuvaruudussa loputtomiin. Jos paikallaan pysyvä videokuva tai näyttöruudun kuva jätetään TV-ruutuun pitkäksi aikaa, televisioruutu saattaa vahingoittua pysyvästi. Projektiotelevisiot vahingoittuvat herkästi.

Käyttö

• Jos järjestelmä tuodaan kylmistä tiloista suoraan lämpimiin tiloihin tai jos se sijoitetaan hyvin kosteaan tilaan, CD/DVD -soittimen sisällä olevan linssin pinnalle saattaa tiivistyä kosteutta. Jos näin käy, järjestelmä ei toimi oikein. Poista levy soittimesta ja anna järjestelmän olla virta kytkettynä noin tunnin ajan, kunnes kosteus on haihtunut.
• Poista kaikki levyt soittimesta, kun siirrät järjestelmää.

Jos järjestelmän käytössä ilmenee kysymyksiä tai ongelmia, ota yhteys lähimpään Sony-jälleenmyyjään.

Huomautuksia levyistä

• Puhdista levy ennen toistoa puhdistusliinalla. Pyyhi levy keskeltä reunoille päin.
• Älä käytä liuottimia kuten bensiiniä, tinneriä, liikkeissä myytäviä puhdistusaineita äläkä vinyylisille LP-levyille tarkoitettuja antistaattisia suihkeita.
• Suojaa levy suoralta auringonvalolta ja lämpölähteiltä kuten lämminilmakanavilta. Älä myöskään jätä levyä suoraan auringonvaloon pysäköityyn autoon.
• Älä käytä suojarenkaalla ympäröityjä levyjä. Tämä voi vioittaa järjestelmää.
• Jos käytät levyä, jonka etikettipuolella on liimaa tai vastaavaa tahmeaa ainetta tai levyä, jonka etiketin painatuksessa on käytetty erikoismustetta, levy tai etiketti voi tarttua laitteen sisällä oleviin osiin. Jos näin käy, levyä ei ehkä voi poistaa soittimesta.

Seurauksena voi olla myös laitteen vioittuminen. Tarkista ennen levyn käyttöä, että sen etikettipuoli ei ole tahmea.

Seuraavan tyyppisiä levyjä ei tule käyttää:

– Vuokrattua tai käytettyä levyä, jossa tarran kiinnittämiseen käytetty liima ulottuu tarran reunan yli. Levyllä olevan tarran reuna on tahmea.

– Levy, jossa on erikoismusteella tehty painatus, joka tuntuu tahmealle.

Pintojen puhdistaminen

Puhdista kotelo, pinnat ja säätimet pehmeällä laimeaan pesuliuokseen kevyesti kostutetulla liinalla. Älä käytä mitään hankaustyynyä, tahranpoistoainetta tai liuotinta kuten alkoholia tai bensiiniä.

Kasetin tallentaminen pysyvästi

Murra kasetin A- tai B-puolen kieleke kuvan osoittamalla tavalla tahattoman päälleäänityksen estämiseksi.

Irrota kasetin kieleke

Jos haluat myöhemmin tallentaa kasetille, peitä murrettu kieleke teipillä.

Ennen kasetin asettamista kasettinauhuriin

Poista nauhan löysyys. Muutoin nauha voi sotkeutua kasettinauhurin osiin ja vioittua.

Käytettäessä yli 90 minuutin kasettia

Nauha on hyvin joustavaa. Älä vaihda usein nauhatoimintoja kuten toisto, pysäytys ja pikakelaus. Nauha voi sotkeutua kasettinauhuriin.

Nauhapäiden puhdistaminen

Puhdista nauhapäät aina 10 käyttötunnin jälkeen. Puhdista nauhapäät aina ennen tärkeän nauhoituksen aloittamista ja toistettuasi vanhaa kasettia. Käytä erikseen myytävää kuivatyypistä tai märkätyyppistä puhdistuskasettia. Katso tarkat ohjeet puhdistuskasetin käyttöohjeista.

Nauhapäiden demagnetointi

Demagnetoi nauhapäät ja nauhan kanssa kosketuksiin joutuvat metalliosat aina 20 – 30 käyttötunnin jälkeen erikseen myytävällä demagnetointikasetilla. Katso tarkat ohjeet demagnetointikasetin käyttöohjeista.

Tekniset tiedot

Vahvistinosa

Pohjois-Amerikan malli:

CMT-DX2D

Jatkuva RMS-lähtöteho (vertailuarvo):

50 + 50 wattia (6 ohmia

1 kHz, 10% THD)

Harmoninen kokonaissärö

alle 0,07% (6 ohmia,

1 kHz, 25 W)

Euroopan ja Venäjän mallit:

CMT-DX2D

DIN-lähtöteho (nimellinen):

Jatkuva RMS-lähtöteho (vertailuarvo):

50 + 50 wattia (6 ohmia

1 kHz, 10% THD)

Musiikin lähtöteho (vertailuarvo):

100 + 100 wattia (6 ohmia

1 kHz, 10% THD)

Korean ja Thaimaan mallit: CMT-DX2D/SX2D

Seuraavat mittaustulokset tehty 220 V, 60 Hz vaihtovirralla

DIN-lähtöteho (nimellinen):

35 + 35 wattia

Jatkuva RMS-lähtöteho (vertailuarvo):

45 + 45 wattia

Seuraavat mittaustulokset tehty 120 V, 240 V, 50/60 Hz vaihtovirralla

DIN-lähtöteho (nimellinen):

40 + 40 wattia

Jatkuva RMS-lähtöteho (vertailuarvo):

50 + 50 wattia

TV IN (phono-liittimet): jännite 1 V,

impedanssi 47 kilo-ohmia

Oseanian mallit): herkkyys 1 mV,

impedanssi 10 kilo-ohmia

Lähtöliitännät

VIDEO OUT (phono-liitin) (muut kuin Euroopan ja

Venäjän mallit): maks. lähtötaso

1 Vp-p, tasapainottamaton,

negatiivinen tahdistus,

kuormitusimpedanssi

75 ohmia

LINE-TV (Vain Euroopan ja Venäjän mallit):

maks. lähtötaso 1 Vp-p,

tasapainottamaton,

negatiivinen tahdistus,

kuormitusimpedanssi

75 ohmia

COMPONENT VIDEO OUT:

Y: 1 Vp-p, 75 ohmia

P_B Pr : 0,7 Vp-p, 75 ohmia

DIGITAL OUT (OPTICAL) (Neliömäinen optinen liitin, takapaneeli)

Aallonpituus 660 nm

PHONES (stereominilitin):

ottaa vastaan 8 ohmin tai

sitä suuremmat kuulokkeet

SPEAKER: sallii 6 ohmin impedanssin

Levysoitinosa

Järjestelmä CD ja digitaalinen audio-

ja videojärjestelmä

Laser Puolijohdelaser

(DVD: λ=650 nm,

CD: = 790nm)

Välityskesto: jatkuva

Taajuusvaste DVD (PCM 48 kHz):

2 Hz - 22 kHz (±1 dB)

CD: 2 Hz - 20 kHz (±1 dB)

Videon värijärjestelmä Yleis-amerikkalaiset

mallit: NTSC

Euroopan ja Venäjän

mallit: PAL

Muut mallit: NTSC, PAL

Kasettinauhuriosa

Tallennusjärjestelmä 4-raitainen, 2-kanavainen stereo

käytettäessä Sony TYPE I

kasettia

Huojunta ja värinä ±0,15% W.Peak (IEC)

0,1% W.RMS (NAB)

±0,2% W.Peak (DIN)

Viritinosa

FM-stereo, FM/AM-superheterodyne-viritin

FM-viritinosa

Virityvalue 87,5 - 108,0 MHz

(50 kHz askelvälein)

Antenni FM-johtoantenni

Antenniliittimet 75 ohmia,

tasapainottamaton

Välitaajuus 10,7 MHz

AM-viritinosa

Virityvalue

Yleis-Amerikkalaiset mallit:

530 - 1710 kHz

(viritysvälin ollessa

10 kHz)

531 - 1 710 kHz

(viritysvälin ollessa 9 kHz)

Euroopan ja Venäjän mallit:

531 - 1602 kHz

(viritysvälin ollessa 9 kHz)

Muut mallit: 530 – 1 710 kHz

(viritysvälin ollessa

10 kHz)

531 - 1 602 kHz

(viritysvälin ollessa 9 kHz)

Antenni AM-kehäantenni

Antenniliittimet Ulkoinen antenniliitin

Välitaajuus 450 kHz

Kaiutin

Kaiutinjärjestelmä 2-teinen, bassorefleksi-

tyyppinen, magneettisesti suojattu

Kaiuttimet

Bassokaiutin: 12 cm, kartiomainen

Diskanttikaiutin: 4 cm, kartiomainen

Nimellinen impedanssi 6 ohmia

Mitat (l/k/s) Noin 170 × 250 × 220 mm

Pohjois-Amerikan malli: Vaihtovirta 120 V, 60 Hz

Euroopan ja Venäjän mallit:

Vaihtovirta 230 V, 50/60 Hz

Australian malli: Vaihtovirta 230 – 240 V, 50/60 Hz

Korean malli: Vaihtovirta 220 V, 60 Hz

Thaimaan malli: Vaihtovirta 220 V, 50/60 Hz

Taiwanin malli: Vaihtovirta 120 V, 50/60 Hz

Muut mallit: Vaihtovirta 110 – 120 V, 220 – 240 V, 50/60 Hz Säädettävissä jännitteen valitsimella

Tehonkulutus

Pohjois-Amerikan malli: 110 wattia

Euroopan ja Venäjän mallit:

110 wattia

0,3 wattia

(virransäästötilassa)

Australian, Korean ja Thaimaan mallit:

110 wattia

Muut mallit: 120 wattia

Mitat (l/k/s) (pl. kaiuttimet)

Yleis-Amerikkalaiset, Euroopan, Venäjän, Australian

ja Korean mallit: Noin 190 × 250 × 301 mm

Muut mallit: Noin 190 × 250 × 310 mm

Vakiovarusteet: Kaukosäädin (1)

R6 (AA-kokoiset) paristot (2)

AM-kehäantenni (1)

FM-johtoantenni (1)

Videokaapeli (1) (muut kuin Euroopan ja Venäjän mallit)

Kaiuttimien pehmusteet (8)

Pidätämme oikeuden muuttaa ulkoasua ja teknisiä ominaisuuksia ilman erillistä ilmoitusta.

Sanasto

Albumi

MP3-audiotiedostoja tai JPEG-kuvatiedostoja sisältävän DATA CD -levyn musiikkikappaleen osa.

Aluekoodi

Tätä järjestelmää käytetään tekijänoikeuksien suojaamiseen. Kullekin DVD-laitteelle ja DVD-levylle on annettu myyntialuetta vastaava aluekoodi. Aluekoodi esitetään laitteessa ja levyn pakkauksessa. Laitteella voi toistaa levyt, joiden aluekoodi on sama kuin laitteen. Laitteella voi toistaa myös levyt, joissa on merkintä ”Aluekoodirajoitus voi olla käytössä, vaikka DVD-levyssä ei näkyisi aluekoodia.

Automaattinen tauko

Automaattinen tauko levylle koodatun signaalin mukaan VIDEO CD -levyä toistettaessa. Jos CD/DVD -soitin ei jatka toistamista pitkän ajan kuluttua, käynnistä toisto uudelleen manuaalisesti painamalla ▷ -painiketta (tai laitteen DVD ▶ -painiketta).

CD-videolevy

Liikkuvaa kuvaa sisältävä CD-levy. Kuvatiedot käyttävät MPEG 1 -muotoa, joka on eräs maailmanlaajuisista digitaalisen pakkaamisen standarditekniikoista. Kuvatiedot pakataan noin 1/140-osaan alkuperäisestä koostaan. Tämän ansiosta 12 cm:n CD-videolevy voi sisältää jopa 74 minuuttia liikkuvaa kuvaa. VIDEO CD:t sisältävät myös pakattua audiodataa. Ihmisen kuuloalueen ulkopuoliset taajuudet pakataan, kun taas ihmiskorvin kuultavia ääniä ei pakata. CD-videolevyt voivat sisältää kuusinkertaisen määrän äänitietoa perinteiseen CD-levyyn verrattuna. CD-videolevyjä on kahta eri versiota:

• Versio 1.1: Voit toistaa vain liikkuvaa kuvaa ja ääntä.
• Versio 2.0: Voit toistaa korkean resolution kiintokuvia ja käyttää PBC-toimintoja.
  Tämä järjestelmä sopii yhteen molempien versioiden kanssa.

Dolby Digital

Tämä elokuvateattereille tarkoitettu äänimuoto on kehittyneempi versio kuin Dolby Surround Pro Logic. Tässä formaatissa surroundkaiuttimet lähettävät stereoääntä laajennetulla taajuusalueella, ja siinä on erillinen subwooferkanava matalien bassoäänien toistoa varten. Tätä muotoa kutsutaan myös nimellä "5.1", koska keskiäänikaiutin lasketaan 0,1 kanavaksi (koska se toimii vain tarvittaessa matalaa bassotehostetta). Tässä muodossa kaikki kuusi kanavaa on tallennettu erikseen ylivertaisen kanavaerottelun aikaansaamiseksi. Lisäksi kaikki signaalit käsitellään digitaalisesti, joten signaalin heikkeneminen on vähäistä.

DTS

Digital Theatre Systems Incin kehittämä Digitaalinen äänenpakkaustekniikka. Tämä tekniikka on yhteensopiva 5.1-kanavaisen surroundin kanssa. Tässä formaatissa surroundkanava on stereofoninen, ja siinä on erillinen subwoofer-kanava. Myös DTS tuottaa erilliset korkealaatuiset 5.1 digitaaliset äänikanavat. Tuloksena on hyvä kanavaerottelu, koska kaikki kanavatiedot tallennetaan erikseen ja ne käsitellään digitaalisesti.

DVD-levy

Jopa 8 tuntia liikkuvaa kuvaa sisältävä levy, vaikka sen läpimitta on sama kuin CD-levyllä. Yksikerroksisen ja yksipuolisen DVD-levyn tietokapasiteetti on 4,7 GB (gigatavua) eli 7 kertaa CD-levyn verran. Kaksikerroksisen ja yksipuolisen DVD-levyn tietokapasiteetti on 8,5 GB, yksikerroksisen ja kaksipuolisen DVD-levyn 9,4 GB ja kaksikerroksisen ja kaksipuolisen DVD-levyn 17 GB. Kuvatiedot käyttävät MPEG 2 -muotoa, joka on eräs maailmanlaajuisista digitaalisen pakkaamisen standarditekniikoista. Kuvatiedot pakataan noin 1/40-osaan alkuperäisestä koostaan. DVD-levy käyttää myös muuttuvanopeuksista koodaustekniikkaa, joka muuttaa tietojen jakoa kuvan tilan mukaisesti. Audiotiedot tallennetaan Dolby Digitalina ja PCM:nä, mikä mahdollistaa todentuntuisemman äänen läsnäolon. Lisäksi DVD-levyillä on useita edistyneitä toimintoja kuten monikulma-, monikieli- ja lapsilukkotoiminnot.

DVD-RW

DVD-RW on tallennettava ja uudelleenkirjoitettava levy, joka on saman kokoinen kuin DVD VIDEO. DVD-RW:llä on kaksi eri muotoa: VR-muoto ja Video-muoto. Video-muodossa luodut DVD-RW:t noudattavat samaa formaattia kuin DVD VIDEO, kun taas VR (Video Recording) – muoto mahdollistaa sisällön ohjelmoimisen ja editoimisen.

DVD+RW

DVD+RW (plus RW) on tallennettava ja uudelleenkirjoitettava levy. DVD+RW käyttää tallennusformaattia, jota voi verrata DVD VIDEO -formaattiin.

Elokuvapohjainen ohjelma, videopohjainen ohjelma

DVD:t voidaan jakaa elokuva- ja videopohjaisiin ohjelmiin. Elokuvapohjaisilla DVD:illä on sama kuvamäärä (24 kehystä sekunnissa) kuin elokuvateattereissa. Videopohjaisilla DVD:illä kuten televisiosarjoissa ja keskusteluohjelmissa esitetään 30 kehystä (eli 60 kenttää) sekunnissa.

Hakemisto (CD)/Videohakemisto (VIDEO CD)

Kappaleen osiin jakava numero, jonka avulla voit helposti paikantaa haluamasi kohdan CD-videolevyllä tai CD-levyllä. Levystä riippuen indeksiä ei ehkä ole tallennettu.

Jakso

DVD-levyllä olevan kuvan tai musiikin nimikettä pienempi osa. Nimike koostuu useasta jaksosta. Jokaiselle kappaleelle on annettu kappaleen numero halutun kappaleen löytämisen helpottamiseksi.

Kappale

CD, CD-video, MP3 tai JPEG-levyn musiikin kuva- tai musiikkiosa. Kullekin kappaleelle on kohdistettu kappalenumero, joka mahdollistaa halutun kappaleen paikantamisen.
Lapsilukko

DVD:n toiminto, jolla rajoitetaan levyn toistamista käyttäjän iän perusteella kunkin maan/alueen rajoitusten mukaisesti. Rajoitus vaihtelee levyittäin. Kun rajoitus on otettu käyttöön, toisto voi olla kokonaan kielletty, väkivaltaiset kohtaukset ohitetaan tai korvataan toisilla kohtauksilla ja niin edelleen.

Lomitettu formaatti (lomittaispyyhkäisy)

Lomitettu formaatti näyttää kuvan joka toisen viivan yhtenä "kenttänä". Tämä on televisiokuvien vakioesitystapa. Parilliset kentät näyttävät kuvan parilliset viivat ja parittomat kentät näyttävät kuvan parittomat viivat.

Monikieli-toiminto

Joillekin DVD-levyille on tallennettu useita eri kielisiä ääniraitoja tai tekstityksiä.

Monikulma-toiminto

Joillekin DVD-levyille on tallennettu otoksesta useita eri kuvakulmia.

Multi Session

Tämä äänitysmenetelmä mahdollistaa tietojen lisäämisen Track-At-Once-menetelmällä. Perinteisten CD:iden alussa on tulouraksi kutsuttu ja lopussa lähtöuraksi kutsuttu ohjausalue. Multi Session CD on CD, joka sisältää useita istuntoja, jolloin kukin tulouran ja lähtöuran välinen osa muodostaa yhden istunnon.

CD-Extra: Tällä formaatilla tallennetaan ääntä (CD-audiotietoja) istunnon 1 raidoille ja dataa istunnon 2 raidoille.

Nimike

Pisimmät DVD-levyllä olevat kuvan tai musiikin osat; elokuva tms. video-ohjelman kuvaosassa tai albumi tms. ääniohjelman musiikkiosassa. Kullekin nimikkeelle on kohdistettu nimikenumero, joka mahdollistaa halutun nimikkeen paikantamisen.

Progressiivinen formaatti (peräkkäispyyhkäisy)

Päinvastoin kuin lomitettu formaatti progressiivinen formaatti voi esittää 50 – 60 kehystä sekunnissa näyttämällä kaikki pyyhkäisyviivat (525 riviä NTSC-järjestelmässä ja 625 riviä PAL-järjestelmässä). Kuvan kokonaislaatu paranee ja pysäytyskuvat, teksti ja vaakaviivat näkyvät terävämmin. Tämä formaatti on yhteensopiva 525 tai 625 progressiivisen formaatin kanssa.

Tiedosto

JPEG-kuvatiedostoja sisältävällä data-CD:llä oleva kuvaosa.

Toiston hallinta (PBC)

Toiston hallintaa varten CD-videolevyille (versio 2.0) tallennetut signaalit. Käyttämällä VIDEO CD:ille tallennettuja valikkoruutuja PBC-toimintojen kanssa on mahdollista toistaa yksinkertaisia vuorovaikutteisia ohjelmia, hakutoiminnoilla varustettuja ohjelmia ja niin edelleen.

Tämä järjestelmä noudattaa VIDEO CD - standardeja ver. 1.1 ja 2.0. Voit käyttää kahta eri toistotapaa levystä riippuen.

CD-videolevyt ilman PBC-toimintoja (Versio 1.1 levyt)

Nauti videotoistosta (liikkuvista kuvista) sekä musiikista.

PBC-toiminnoilla varustetut CD-videolevyt (Versio 2.0 levyt)

Toista vuorovaikutteisia ohjelmia televisioruudulla näkyvien valikkoruutujen avulla (PBC-toisto) version 1.1 levyjen videotoistotoimintojen lisäksi. Lisäksi voit toistaa korkean resoluution kiintokuvia, jos sellaisia on levyllä.

Valikkotoisto

Toistaminen PBC-toiminnoilla varustetulle CDvideolevylle tallennettujen valikkoruutujen avulla. Voit hyödyntää yksinkertaista vuorovaikutteista ohjelmaa käyttämällä valikkotoistotoimintoa.

Painikkeiden sijaintiluettelo ja sivuviittaukset

Tämän sivun käyttäminen

Käytä tätä sivua tekstissä mainittujen painikkeiden ja muiden osien sijainnin etsimiseen.

Pääyksikkö

AAKKOSJÄRJESTYS

A-OP-Z

CD SYNC 10 (31)

Kaukosäätimen tunnistin 5 (13)

Levykelkka 3

MIC LEVEL* 14 (33)

MIC-liitin* 15 (33)

Näyttöikkuna 4

PHONES-liitin 18

PLAY MODE 23 (14, 18, 47)

PRESET EQ 22 (32)

PROGRESSIVE 21 (23)

TUNER/BAND 7 (27, 28, 32)

TUNING +/- 12 (27, 29)

TV 20 (32, 41)

VOLUME-säädin 17 (41)

PAINIKKEIDEN KUVAUS

I/⏻ (päällä/valmiustila) 1 (10, 47)

TAPE ▶ (toistaminen) 2 (30)

DVD ▶ II (toisto/tauko) 6 (13, 32, 42, 47)

▲ (avaa/sulje) 8 (13)

◀◀/▶▶ (siirry taakse/siirry eteen) 12 (14, 31)

▲ PUSH OPEN/CLOSE (poista) 13 (30)

■ (pysäytys) 19 (11, 14, 23, 28, 30, 31, 33, 42, 47)

* Vain CMT-SX2D Aasian ja Oseanian mallit

Kaukosäädin

AAKKOSJÄRJESTYS

A-O

ANGLE 5 (21)

AUDIO 4 (20, 33)

I/⏻ (päällä/valmiustila) 1 (10, 35, 47)

TV I/① ① (39)

◀ SLOW/SLOW ▶ 8 (14)

▶▶ (pikakelaus eteen) 9 (14, 30)

II (tauko) 10 (14)

◀◀ (pikakelaus taaksepäin) 11 (14, 30)

* ▷, numero 5 ja VOLUME + (TV VOL +) -painikkeissa on nystyt. Käytä nystyä apuna ohjatessasi järjestelmää.
