KÄYTTÖOHJE AF210162 GAGGENAU

fi Käyttö- ja kokoonpano-ohje 30

1 Turvallisuus.... 30
2 Esinevahinkojen välttäminen 32
3 Ympäristönsuojelu ja säästö.... 32
4 Käyttötavat 33
5 Tutustuminen 34
6 Käytön perusteet.... 34
7 Puhdistus ja hoito.... 35
8 Toimintahäiriöiden korjaaminen 36
9 Huoltopalvelu 37
10 Varusteet 37
11 Hävittäminen 38
12 ASENNUSOHJE.... 38
12.3 Turvallinen asennus 38

1 Turvallisuus

Noudata turvallisuuteen liittyviä ohjeita, jotta laitteen käyttö on turvallista.

1.1 Yleisiä ohjeita

Tästä löydät tätä ohjetta koskevia yleisiä tietoja.

■ Lue tämä ohje huolellisesti. Vain silloin voit käyttää laitetta turvallisesti ja taloudellisesti.
- Tämä ohje on tarkoitettu laitteen asentajalle ja käyttäjälle.
■ Noudata turvallisuusohjeita ja varoituksia.
- Säilytä ohjeet ja tuotetiedot myöhempää käyttötarvetta tai mahdollista uutta omistajaa varten.
■ Tarkasta laite, kun olet purkanut sen pakkauksesta. Jos laitteessa on kuljetusvaurioita, älä kytke laitetta käyttöön.

1.2 Määräyksenmukainen käyttö

Noudata määräyksenmukaista käyttöä koskevia ohjeita, jotta voit käyttää laitetta turvallisesti ja oikein.

Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

Käytä laitetta vain:

■ näiden käyttö- ja asennusohjeiden mukaan.
■ ruokahöyryn imemiseen.
■ yksityisissä kotitalouksissa ja kodinomaisen ympäristön suljetuissa tiloissa.
■ enintään 2000 m korkeudella merenpinnasta.

Älä käytä laitetta:

■ ulkoisella ajastimella.

1.3 Käyttäjien rajoitukset

Vältä lapsiin ja apua tarvitseviin henkilöihin kohdistuvat riskit.

Kahdeksanvuotiaat ja sitä vanhemmat lapset ja sellaiset henkilöt, joilla on alentunut fyysinen, aistillinen tai henkinen toimintakyky tai joilta puuttuu kokemusta ja/tai tietoa laitteen käytöstä, saavat käyttää laitetta vain valvonnan alaisena tai kun heille on neuvottu, miten laitetta käytetään turvallisesti ja he ovat ymmärtäneet laitteesta aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa tai huoltaa laitetta, paitsi jos he ovat vähintään 15-vuotiaita ja aikuinen valvoo toimenpiteitä.

Pidä alle kahdeksanvuotiaat lapset poissa laitteen ja liitäntäjohdon läheltä.

1.4 Turvallinen käyttö

Noudata näitä turvallisuusohjeita, kun käytät laitetta.

VAROITUS – Tukehtumisvaara!

Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

• Pidä pakkausmateriaali poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pakkausmateriaalilla.

VAROITUS – Myrkytysvaara!

Takaisin virtaavat poistoilmakaasut voivat aiheuttaa myrkytyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin, vedenkuumennin) ottavat polttoilman huonetilasta ja johtavat poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa. Tämä on korvattava riittävällä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut

imeytyisivät takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

• Huolehdi aina riittävästä tuloilmasta, jos laitetta käytetään poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan kanssa.
• Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinääaukoista tai muista teknisistä toimenpiteistä johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa. Seinään asennettu tuloilma-/poistoilmalaatikko ei yksin takaa raja-arvoissa pysymistä.
• Tuulettimen asentamista suunniteltaessa on kysyttävä neuvoa paikalliselta nuohoojalta; hän pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.
  Mikäli laitetta käytetään vain kiertoilmakäytössä, käyttö on mahdollista ilman rajoituksia.

⚠️ VAROITUS – Palovaara!

Rasvasuodattimiin kertynyt rasva voi syttyä palamaan.

• Älä käytä laitetta koskaan ilman rasvasuodatinta.
  ▶ Puhdista rasvasuodattimet säännöllisesti.
• Älä käytä avotulta laitteen läheisyydessä (älä esimerkiksi liekitä ruokia).
• Asenna laite kiinteillä polttoaineilla toimivien (esimerkiksi puu- tai hiililämmitteisten) tulisijojen lähelle vain, kun tulisija on varustettu suljetulla, kiinteällä luukulla. Kipinöitä ei saa muodostua.

Kuuma öljy ja rasva syttyvät nopeasti palamaan.

- Pidä kuumaa öljyä ja rasvaa koko ajan silmällä.

- Älä sammuta palavaa öljyä tai rasvaa vedellä. Kytke keittoalue pois päältä. Tukahduta liekit varovasti kannella tai palopeitteellä tai vastaavalla. Kaasukeittoalueet, joilla ei ole astiaa, muodostavat käytössä erittäin korkean kuumuuden. Sen päälle asennettu liesituuletin voi vaurioitua tai syttyä tuleen.

- Käytä kaasukeittoalueita vain keittoastia paikalleen asetettuna.

Useamman kaasukeittoalueen samanaikaisesta käytöstä kehittyy korkea kuumuus. Sen yläpuolelle asennettu liesituuletin voi vaurioitua tai syttyä palamaan.

• Käytä kaasukeittoalueita vain keittoastia paikalleen asetettuna.
  ▶ Säädä tuuletin maksimiteholle.
• Älä käytä kahta kaasulla toimivaa keittoaluetta isolla liekillä samanaikaisesti pidempään kuin 15 minuuttia. Kaksi kaasukeittoaluetta vastaavat suurta poltinta.
• Älä käytä yli 5 kW:n suurta poltinta suurimmalla liekillä pidempään kuin 15 minuuttia, esimerkiksi wokki.

⚠️ VAROITUS – Palovammojen vaara!

Käden ulottuvilla olevat osat kuumenevat käytössä.

• Älä kosketa kuumia osia.
• Pidä lapset poissa laitteen läheltä.
  Laite kuumenee käytön aikana.
  ▶ Anna laitteen jäähtyä ennen puhdistamista.

⚠️ VAROITUS – Loukkaantumisvaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla teräväreunaiset.

▶ Puhdista laitteen sisätila varovasti.
Laitteen päälle asetetut esineet voivat pudota.

- Älä aseta mitään esineitä laitteen päälle.

Sähkötoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.

- Älä tee muutoksia sähkötoimisiin tai mekaanisiin rakenteisiin.

LED-lamppujen valo on hyvin kirkas ja se voi vahingoittaa silmiä (riskiluokka 1).

- Älä katso suoraan LED-valoon yli 100 sekuntia kauempaa.

⚠️ VAROITUS – Sähköiskun vaara!

Viallinen laite tai verkkojohto on vaarallinen.

- Älä käytä viallista laitetta.

• Älä vedä verkkojohdosta, kun irrotat laitteen sähköverkosta. Vedä aina verkkojohdon pistokkeesta.
• Jos laite tai verkkojohto on rikki, irrota heti verkkojohdon pistoke tai kytke sulake sulakerasiassa pois päältä.
  ▶ "Soita huoltopalveluun." → Sivu 37
  ▶ Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.

Epäasianmukaiset korjaukset ovat vaarallisia.

• Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
  ▶ Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.
• Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

• Irrota ennen puhdistusta verkkopistoke pistorasiasta tai irrota sulake tai kytke sitä vastaava automaattisulake pois päältä.
• Älä käytä laitteen puhdistukseen höyry- tai painepesuria.

⚠️ VAROITUS – Räjähdysvaara!

Voimakkaan emäksiset tai runsashappoiset pesuaineet voivat yhdessä astianpesukoneeseen laitettujen alumiiniosien kanssa aiheuttaa räjähdyksen.

• Älä käytä voimakkaan emäksisiä tai runsashappoisia pesuaineita. Varo varsinkin käyttämästä ammatti- tai teollisuuskäyttöön tarkoitettuja puhdistusaineita alumiiniosien, kuten esim. liesituulettimen rasvasuodatinten, yhteydessä.

2 Esinevahinkojen välttäminen

Noudata näitä ohjeita, jotta vältät laitteen, lisävarusteiden ja keittiöesineiden vahinkoja.

HUOMIO!

Kondenssivesi voi aiheuttaa korroosiovaurioita.

• Käynnistä laite aina ruokaa laittaessasi, jotta estät kondenssiveden kerääntymisen laitteeseen.
  Valitsimiin päässyt kosteus voi aiheuttaa vaurioita.
• Älä puhdista valitsimia märällä liinalla.
  Virheellinen puhdistus vaurioittaa pintoja.
  ▶ Noudata puhdistusohjeita.
• Älä käytä voimakkaita tai hankaavia puhdistusaineita.

▶ Puhdista jaloteräspinnat vain hiontasuunnassa.
- Älä puhdista valitsimia jaloteräksen puhdistusaineella.
Takaisin valuva kondenssivesi voi vaurioittaa laitetta.
- Poistoilmakanava pitää asentaa vähintään 1° kaltevuudelle laitteesta.
Jos kuormitat somiste-elementtejä väärin, ne voivat murtua.
- Älä vedä somiste-elementeistä.
- Älä aseta mitään esineitä somiste-elementtien päälle tai ripusta niihin mitään.

3 Ympäristönsuojelu ja säästö

Suojele ympäristöä käyttämällä laitetta ympäristöystävällisesti, ja hävitä kierrätettävä materiaali oikein.

3.1 Pakkausmateriaalin hävittäminen

Pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia.

• Hävitä yksittäiset osat lajiteltuina.
  Tarkempia tietoja kierrätysmahdollisuuksista saat kodinkoneliikkeistä sekä paikkakuntasi jätehuollosta vastaavilta viranomaisilta.

3.2 Energiansäästö

Laitteesi kuluttaa vähemmän sähköä, kun noudatat näitä ohjeita.

Tuuleta keittäessäsi huonetta riittävästi.

■ Laite toimii tehokkaammin ja käyttöäänet ovat hiljaisemmat.

Sovita tuuletusteho ruokahöyryjen määrään.

- Pienempi tuuletusteho tarkoittaa pienempää energiankulutusta.

Käytä intensiivitehoa vain tarpeen mukaan.

Jos ruokahöyryjä on runsaasti, valitse ajoissa suurempi tuuletusteho.

■ Haluja leviää huoneeseen vähemmän.

Kytke laite pois päältä, kun sitä ei enää tarvita.

■ Laite ei kuluta energiaa.

Kytke valo pois päältä, kun sitä ei enää tarvita.

■ Valo ei kuluta energiaa.
Puhdista tai vaihda suodattimet annetuin aikavälein.
■ Laitteen teho paranee.

Käytä keittäessäsi kantta.

■ Keittämishöyryjä ja kondenssivettä muodostuu vähemmän.

4 Käyttötavat

4.1 Poistoilmakäyttö

Liesituulettimen imemä ilma johdetaan rasvasuodattimien puhdistamana hormijärjestelmän kautta ulkoilmaan.

Poistoilmaa ei saa johtaa hormiin, jota käytetään kaasua tai muita polttoaineita polttavien laitteiden pakokaasun poistoon (tämä ei koske kiertoilmalaitteita).

■ Mikäli poistoilma johdetaan savukanavaan tai ilmanvaihtohormiin, joka ei ole käytössä, on siihen saatava lupa paikalliselta nuohoojalta.
■ Jos poistoilma johdetaan ulos ulkoseinän läpi, tulee käyttää teleskooppiliitosta.

4.2 Kiertoilmakäyttö

Liesituulettimen imemä ilma palautetaan rasvasuodattimien ja hajusuodattimen puhdistamana takaisin huoneeseen.

Jotta hajut saadaan kiertoilmakäytössä poistettua, on asennettava hajusuodatin. Katso esitteestämme, mitä mahdollisuuksia on käyttää liesituuletinta kiertoilmakäytössä, tai kysy neuvoja alan liikkeestä. Tarvittavia lisävarusteita saat alan liikkeistä tai verkkokaupasta.

5 Tutustuminen

Tutustu laitteen osiin.

5.1 Valitsimet

Valitsimilla asetetaan laitteen toiminnot ja nähdään tiedot sen käyttötilasta.

① Laitteen kytkeminen päälle tai pois päältä

1 Tuuletustehon 1 kytkeminen päälle.

2 Tuuletustehon 2 kytkeminen päälle.

3 Tuuletustehon 3 kytkeminen päälle.

» Intensiivitehon kytkeminen päälle

A	Automaattikäytön kytkeminen päälle tai pois päältä
	Suodattimen likaisuuden näytön nollaus
	Valon kytkeminen päälle tai pois päältä / Kirkkauden asetus

6 Käytön perusteet

Tästä näet tärkeimmät tiedot laitteen käytöstä.

6.1 Laitteen kytkeminen päälle

• Näppää esiin vedettävää suodatinta kevyesti keskeltä.
• Esiin vedettävä suodatin ohjautuu ulos.
  √ Laite kytkeytyy tuuletusteholle 2.

6.2 Laitteen kytkeminen pois päältä

1. Paina ①
2. Työnnä esiin vedettävä suodatin sisään.

6.3 Tuuletusteon säätäminen

▶ Paina 1, 2tai 3

6.4 Intensiivitehon kytkeminen päälle

Jos huoneeseen kehittyy erityisen paljon hajuja tai höyryä, voit käyttää intensiivitehoa.

▶ Paina >>
√ Laite kytkeytyy n. 6 minuutin kuluttua automaattisesti pienemmälle tuuletusteholle.

6.5 Intensiivitehon kytkeminen pois päältä

▶ Paina 1, 2tai 3
Intensiiviteho päättyy ennenaikaisesti.

6.6 Jälkikäyntitoiminnon kytkeminen päälle

Jälkikäyntitoiminnolla laite käy edelleen vielä jonkin aikaa ja kytkeytyy sitten automaattisesti pois päältä.

• Työnnä esiin vedettävä suodatin sisään.
  √ Laite kytkeytyy noin 10 minuutin kuluttua automaattisesti pois päältä.

6.7 Automaattikäytön kytkeminen päälle

Optimaalinen tuuletusteho asetetaan automaattisesti tunnistimen avulla.

▶ Paina A

6.8 Automaattikäytön kytkeminen pois päältä

▶ Paina Atai ①
√ Tuuletus päättyy automaattisesti, kun tunnistin ei tunnista enää huoneilman laadun muutosta.
√ Automaattikäyttö toimii enintään 4 tuntia.

6.9 Valon kytkeminen päälle

Voit kytkeä valon päälle tai pois päältä riippumatta siitä, onko tuuletin kytketty päälle.

▶ Paina

6.10 Kirkkauden asetus

- Pidä ♦ painettuna niin kauan, kunnes haluamasi kirkkaus on saavutettu.

6.11 Äänimerkin kytkeminen päälle

Edellytys: Laite on kytketty pois päältä.

- Paina samanaikaisesti valitsinta ①a ». 3 sekunnin ajan, kunnes kuulet äänimerkin.

6.12 Äänimerkin kytkeminen pois päältä

Edellytys: Laite on kytketty pois päältä.

- Paina samanaikaisesti valitsinta ①ja 3 sekunnin ajan, kunnes kuulet äänimerkin.

6.13 Tunnistinohjaus

Laitteessa oleva tunnistin tunnistaa automaattikäytössä keittämis- ja paistamishajujen voimakkuuden. Optimaalinen tuuletusteho kytketään automaattisesti päälle tunnistinherkkyyden asetuksesta riippuen. Jos tunnistinohjaus reagoi liian heikosti tai liian voimakkaasti, voit muuttaa tunnistinherkkyyden asetusta.

■ Tehdasasetus: 2
■ Alhaisin asetus: 1
■ Korkein asetus: 4

6.14 Tunnistinohjauksen säätö

1. Pidä Apainettuna n. 4 sekunnin ajan, kunnes asetus näkyy näytössä.

2. Jos haluat muuttaa asetusta, paina 1, 2 3ai .»

3. Jos haluat tallentaa asetuksen, pidä Apainettuna n. 4 sekunnin ajan.

6.15 Likaisuuden näytön nollaaminen

Likaisuuden näyttö voidaan nollata rasvasuodattimien puhdistuksen tai hajusuodattimien vaihdon jälkeen.

Edellytykset

■ Kun laite on kytketty pois päältä, näyttöön ilmestyy rasvasuodattimen näyttö
■ Kuuluu toistuva äänimerkki.
- Nollaa rasvasuodattimen likaisuuden näyttö painamalla
√ Likaisuuden näyttö nollautuu.

7 Puhdistus ja hoito

Puhdista ja hoida laitetta huolellisesti, jotta se pysyy pitkään toimintakuntoisena.

7.1 Puhdistusaineet

Tarkoitukseen sopivia puhdistusaineita on saatavana huoltopalvelusta tai verkkokaupasta.

⚠️ VAROITUS – Sähköiskun vaara!

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.
- Irrota ennen puhdistusta verkkopistoke pistorasiasta tai irrota sulake tai kytke sitä vastaava automaattisulake pois päältä.
- Älä käytä laitteen puhdistukseen höyry- tai painepesuria.

⚠️ VAROITUS – Palovammojen vaara!

Laite kuumenee käytön aikana.

▶ Anna laitteen jäähtyä ennen puhdistamista.

HUOMIO!

Soveltumattomat puhdistusaineet voivat vahingoittaa laitteen pintoja.

• Älä käytä voimakkaita tai hankaavia puhdistusaineita.
• Älä käytä vahvasti alkoholipitoisia puhdistusaineita.
• Älä käytä kovia hankaustyynyjä tai puhdistussieniä.
• Älä käytä lämpöpuhdistukseen tarkoitettuja erikoispuhdistusaineita.
  Käytä lasinpuhdistusainetta, lasinpuhdistuslastaa tai teräksen puhdistusainetta vain, kun niitä suositellaan kyseisen osan puhdistusohjeessa.
• Huuhtele uudet sieniliinat huolellisesti ennen käyttöä.

7.2 Laitteen puhdistus

Puhdista laite ohjeiden mukaan, jotta virheellinen puhdistus tai epäsopivat puhdistusaineet eivät vaurioita eri osia ja pintoja.

⚠️ VAROITUS – Räjähdysvaara!

Voimakkaan emäksiset tai runsashappoiset pesuaineet voivat yhdessä astianpesukoneeseen laitettujen alumiiniosien kanssa aiheuttaa räjähdyksen.

• Älä käytä voimakkaan emäksisiä tai runsashappoisia pesuaineita. Varo varsinkin käyttämästä ammatti- tai teollisuuskäyttöön tarkoitettuja puhdistusaineita alumiiniosien, kuten esim. liesituulettimen rasvasuodatinten, yhteydessä.

⚠️ VAROITUS – Sähköiskun vaara!

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

• Irrota ennen puhdistusta verkkopistoke pistorasiasta tai irrota sulake tai kytke sitä vastaava automaattisulake pois päältä.
• Älä käytä laitteen puhdistukseen höyry- tai painepesuria.

⚠️ VAROITUS – Palovammojen vaara!

Laite kuumenee käytön aikana.

- Anna laitteen jäähtyä ennen puhdistamista.

⚠️ VAROITUS – Loukkaantumisvaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla teräväreunaiset.

▶ Puhdista laitteen sisätila varovasti.

1. Noudata puhdistusaineita koskevia ohjeita. → "Puhdistusaineet", Sivu 35

2. Puhdista pinnasta riippuen seuraavasti:

3. Puhdista teräspinnat sieniliinalla ja kuumalla astianpesuaineliuoksella hionnan suuntaan.

4. Puhdista lakatut pinnat sieniliinalla ja kuumalla astianpesuaineliuoksella.
5. Puhdista alumiini pehmeällä liinalla ja lasinpuhdistusaineella.
6. Puhdista muovi pehmeällä liinalla ja lasinpuhdistusaineella.

7. Puhdista lasi pehmeällä liinalla ja lasinpuhdistusaineella.

8. Kuivaa pehmeällä liinalla.

9. Sivele teräspinnoille hyvin ohut kerros teräksen hoitoainetta pehmeällä liinalla. Teräksen hoitoainetta on saatavana huoltopalvelusta tai verkkokaupasta.

7.3 Rasvasuodattimen irrotus

1. Vedä esiin vedettävä suodatin kokonaan ulos.

fi Toimintahäiriöiden korjaaminen

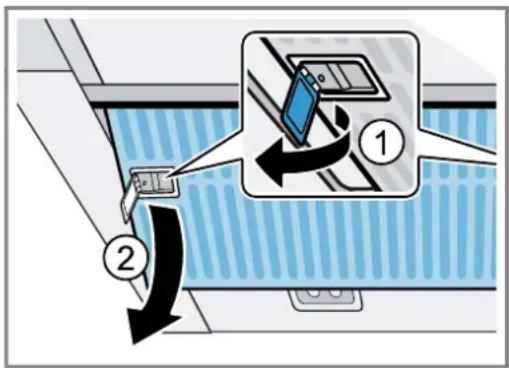

2. Paina push-to-open-mekanismia.

Putoavat rasvasuodattimet voivat vaurioittaa alla olevaa keittotasoa.

- Tartu toisella kädellä alhaalta rasvasuodattimeen. Avaa rasvasuodattimien lukitsimet.

1. Poista rasvasuodattimet pidikkeistä.

Pidä rasvasuodattimet vaakatasossa, jotta vältät rasvan tippumisen suodattimista.

7.4 Rasvasuodattimien puhdistaminen astianpesukoneessa

Rasvasuodattimet suodattavat rasvan keittiöhöyryistä. Säännöllisesti puhdistetut rasvasuodattimen varmistavat rasvan tehokkaan poistamisen.

⚠️ VAROITUS – Palovaara!

Rasvasuodattimiin kertynyt rasva voi syttyä palamaan.

HUOMIO!

Rasvasuodattimet voivat vaurioitua, jos ne joutuvat puristuksiin.

- Älä jätä rasvasuodattimia puristuksiin.

Huom: Rasvasuodattimien väri saattaa vähän muuttua, kun ne pestään astianpesukoneessa. Värjäytymät eivät vaikuta rasvasuodattimien toimintaan.

Edellytys: Rasvasuodattimet on irrotettu.

→ "Rasvasuodattimen irrotus", Sivu 35

1. Noudata puhdistusaineita koskevia ohjeita. → "Puhdistusaineet", Sivu 35
2. Aseta rasvasuodattimen väljästi astianpesukoneeseen. Älä pese erittäin likaisia rasvasuodattimia yhdessä astioiden kanssa. Jos lika on pinttynyttä, voit käyttää rasvaa irrottavaa puhdistusainetta. Rasvaa irrottavaa puhdistusainetta on saatavana huoltopalvelusta tai verkkokaupasta.
3. Käynnistä astianpesukone. Valitse lämpötilasäätimellä lämpötila enintään 70 °C.
4. Anna rasvasuodattimien valua kuiviksi.

7.5 Rasvasuodattimen puhdistaminen käsin

Rasvasuodattimet suodattavat rasvan keittiöhöyryistä. Säännöllisesti puhdistetut rasvasuodattimen varmistavat rasvan tehokkaan poistamisen.

⚠️ VAROITUS – Palovaara!

Rasvasuodattimiin kertynyt rasva voi syttyä palamaan.

Edellytys: Rasvasuodattimet on irrotettu.

→ "Rasvasuodattimen irrotus", Sivu 35

1. Noudata puhdistusaineita koskevia ohjeita. → "Puhdistusaineet", Sivu 35

2. Liuota rasvasuodattimia kuumassa astianpesuaineliuoksessa. Jos lika on pinttynyttä, voit käyttää rasvaa irrottavaa puhdistusainetta. Rasvaa irrottavaa puhdistusainetta on saatavana huoltopalvelusta tai verkkokaupasta.

3. Puhdista rasvasuodattimet harjalla.

4. Huuhtele rasvasuodattimet huolellisesti.

5. Anna rasvasuodattimien valua kuiviksi.

7.6 Rasvasuodattimien asennus

HUOMIO!

Putoavat rasvasuodattimet voivat vaurioittaa alla olevaa keittotasoa.

▶ Tartu toisella kädellä alhaalta rasvasuodattimeen.

1. Asenna rasvasuodattimet paikoilleen.
2. Käännä rasvasuodattimet ylöspäin ja napsauta lukitsimet kiinni.
3. Varmista, että lukitsimet lukittuvat paikoilleen.

8 Toimintahäiriöiden korjaaminen

Voit poistaa itse laitteen pienet toimintahäiriöt. Tutustu häiriöiden korjaamisesta annettuihin ohjeisiin ennen kuin otat yhteyden huoltopalveluun. Näin vältät turhia kustannuksia.

⚠️ VAROITUS – Loukkaantumisvaara!

Epäasianmukaiset korjaukset ovat vaarallisia.

• Varsinaisia korjaustöitä saa suorittaa vain alan ammattihenkilöstö.
• Jos laite on rikki, ota yhteys huoltopalveluun.

⚠️ VAROITUS – Sähköiskun vaara!

Epäasianmukaiset korjaukset ovat vaarallisia.

• Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
• Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.

- Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

8.1 Toimintahäiriöt

Häiriö Syy & Häiriön poisto

Laite ei toimi. Verkkojohdon pistoke ei ole liitetty.
	► Liitä laite sähköverkkoon.
	Sulake on palanut.► Tarkasta sulakerasiassa oleva sulake.
	Virransaanti on katkennut.► Tarkista, toimivatko huoneen valot tai muut huoneessa olevat laitteet.
LED-valo ei pala. Mahdollisia syitä on useita.

9 Huoltopalvelu

Jos sinulla on kysyttävää laitteen käytöstä, et saa poistettua häiriötä itse tai laite on korjattava, käänny huoltopalvelumme puoleen.

Voit poistaa monia ongelmia itse tässä käyttöohjeessa annettujen häiriönpoisto-ohjeiden tai verkkosivujemme ohjeiden avulla. Ota muussa tapauksessa yhteys huoltopalveluun.

Löydämme varmasti sopivan ratkaisun, ja pyrimme välttämään huoltoteknikon turhia käyntejä.

Varmistamme, että laitteesi korjataan koulutetun huoltohenkilöstön toimesta valmistajan alkuperäisiä varaosia käyttäen niin takuutapauksissa kuin takuuajan päätyttyäkin.

Ekosuunnittelua koskevan asetuksen mukaisia toiminnan kannalta oleellisia osia on saatavilla huoltopalvelumme kautta vähintään 10 vuoden ajan laitteen markkinoille saattamisen jälkeen Euroopan talousalueella.

Huom: Huoltopalvelu on valmistajan takuun puitteissa maksuton.

Lisätietoja käyttömaan takuuajasta ja takuuehdoista saat huoltopalvelustamme, kauppiaalta tai verkkosivultamme.

Kun otat yhteyden huoltopalveluun, tarvitset laitteen mallinumeron (E-Nr.) ja valmistusnumeron (FD).

Huoltopalvelun yhteystiedot löytyvät oheisesta huoltopalveluluettelosta tai internet-sivuiltamme.

9.1 Mallinumero (E-nro) ja valmistusnumero (FD)

Mallinumero (E-nro) ja valmistusnumero (FD) on merkitty koneen tyyppikilpeen.

Tyyppikilpi sijaitsee kylmälaitteen mallista riippuen:

■ laitteen sisätilassa (irrota rasvasuodatin).
■ laitteen yläpuolella.

Merkitse laitteen tiedot ja huoltopalvelun puhelinnumero muistiin, niin löydät ne taas nopeasti.

10 Varusteet

Käytä alkuperäisiä varusteita. Ne on suunniteltu laitettasi varten. Tästä näet yhteenvedon laitteesi varusteista ja niiden käytöstä.

Varusteet Tilausnumero

Clean Air Plus - vaihtosuodatin	AA210110
Clean Air Plus - suodatinmoduuli	AA211812
Laskeutuva kehys, 60 cm	AA210460
Laskeutuva kehys, 90 cm	AA210492
Asennussarja 90 cm yläkaappi	AA210491

10.1 Lisävarusteet

Lisävarusteita voit ostaa huoltopalvelusta, alan liikkeistä tai Internetin kautta.

Esitteistämme tai Internetistä löydät runsaan valikoiman tähän laitteeseen tarjolla olevia varusteita:

www.gaggenau.com

Varuteet ovat laitekohtaisia. Ilmoita ostaessasi aina laitteesi tarkka mallinumero (E-Nr.).

Tiedot laitteeseesi sopivista varusteista löydät verkkokaupasta tai huoltopalvelusta.

11 Hävittäminen

Tästä saat tietoa käytöstä poistettujen laitteiden oikeasta hävittämisestä.

11.1 Käytöstä poistetun laitteen hävittäminen

Ympäristön huomioivan hävittämisen avulla arvokkaita raaka-aineita voidaan käyttää uudelleen.

1. Irrota verkkojohdon pistoke pistorasiasta.

2. Katkaise verkkojohto.

3. Hävitä laite ympäristöystävällisesti.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja elektroniikkalaitteita (waste electrical and electronic equipment - WEEE) koskevaan direktiiviin 2012/19/EU. Tämä direktiivi määrittää käytettyjen laitteiden palautus- ja kierrätys- säännökset koko EU:n alueella.

12 Asennusohje

Ota laitteen asennuksen yhteydessä huomioon seuraavat tiedot.

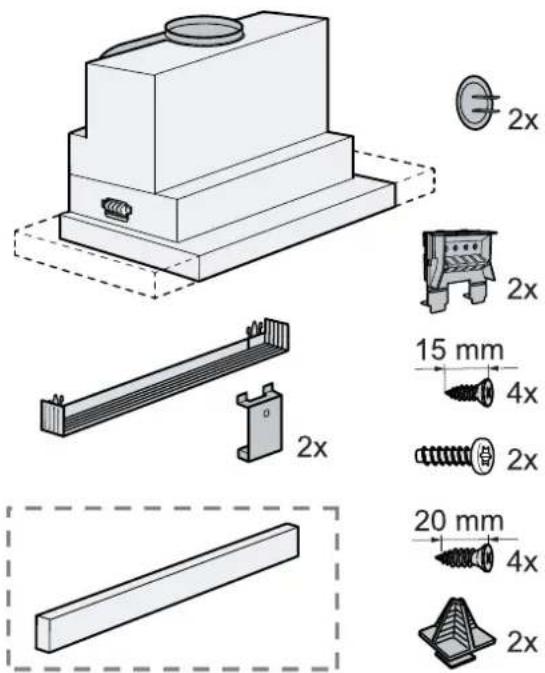

12.1 Toimitussisältö

Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja että kaikki osat ovat mukana.

Laitteen varustuksesta riippuen

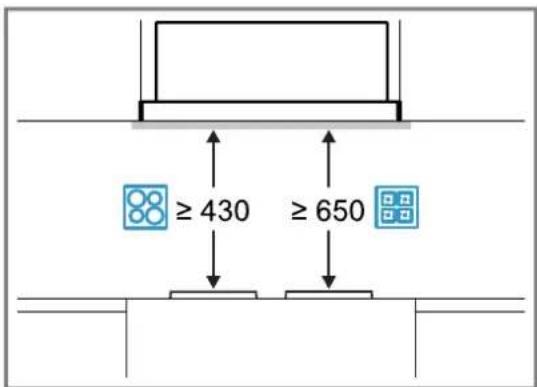

12.2 Turvaetäisyydet

Noudata laitteen turvaetäisyyksiä.

12.3 Turvallinen asennus

Noudata näitä turvallisuusohjeita, kun asennat laitteen.

VAROITUS – Myrkytysvaara!

Takaisin virtaavat poistoilmakaasut voivat aiheuttaa myrkytyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin, vedenkuumennin) ottavat polttoilman huonetilasta ja johtavat poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa. Tämä on korvattava riittävällä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut

imeytyisivät takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

• Huolehdi aina riittävästä tuloilmasta, jos laitetta käytetään poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan kanssa.
• Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinääukoista tai muista teknisistä toimenpiteistä johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa. Seinään asennettu tuloilma-/poistoilmalaatikko ei yksin takaa raja-arvoissa pysymistä.
• Tuulettimen asentamista suunniteltaessa on kysyttävä neuvoa paikalliselta nuohoojalta; hän pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.
  Mikäli laitetta käytetään vain kiertoilmakäytössä, käyttö on mahdollista ilman rajoituksia.

⚠️ VAROITUS – Tukehtumisvaara!

Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

• Pidä pakkausmateriaali poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pakkausmateriaalilla.

⚠️ VAROITUS – Palovaara!

Rasvasuodattimeen kerääntynyt rasva voi syttyä palamaan.

• Ilmoitettuja turvaetäisyyksiä tulee noudattaa, jotta vältetään ylikuumeneminen.
  ▶ Noudata keittotason tai lieden mukana tulevia ohjeita. Jos kaasu- ja sähkökeittoalueita käytetään yhdessä, noudata suurinta ilmoitettua etäisyyttä.

- Asenna laite vain toiselta sivultaan suoraan korkean kaapin tai seinän viereen. Etäisyyden korkeaan kaappiin tai seinään pitää olla vähintään 50 mm.

Rasvasuodattimeen kerääntynyt rasva voi syttyä palamaan.

• Älä käytä avotulta liesituulettimen läheisyydessä (älä esimerkiksi liekitä ruokia).
• Liesituulettimen saa asentaa kiinteillä polttoaineilla toimivien (esim. puu- tai hiililämmitteisten) liesien yläpuolelle vain, kun liesi on varustettu suljetulla, kiinteällä kannella. Kipinöitä ei saa muodostua.

⚠️ VAROITUS – Loukkaantumisvaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla teräväreunaiset.

▶ Käytä suojakäsineitä.

Jos laitetta ei ole kiinnitetty asianmukaisesti, se voi pudota.

- Kaikki kiinnityselementit pitää kiinnittää kunnolla ja varmasti.

Laite on painava.

▶ Laitteen siirtämiseen tarvitaan 2 henkilöä.
- Käytä vain tarkoitukseen sopivia apuvälineitä.

Sähkötoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.

- Älä tee muutoksia sähkötoimisiin tai mekaanisiin rakenteisiin.

⚠️ VAROITUS – Sähköiskun vaara!

Laitteen sisällä olevat teräväreunaiset rakenneosat voivat vaurioittaa liitäntäjohtoa.

- Älä taita liitäntäjohtoa tai jätä sitä puristuksiin.

Viallinen laite tai verkkojohto on vaarallinen.

• Älä käytä viallista laitetta.
• Älä vedä verkkojohdosta, kun irrotat laitteen sähköverkosta. Vedä aina verkkojohdon pistokkeesta.
• Jos laite tai verkkojohto on rikki, irrota heti verkkojohdon pistoke tai kytke sulake sulakerasiassa pois päältä.
  ▶ "Soita huoltopalveluun." → Sivu 37
  ▶ Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.

Epäasianmukaiset korjaukset ovat vaarallisia.

▶ Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.

▶ Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.
- Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

Epäasianmukaiset asennukset ovat vaarallisia.

- Liitä laite ainoastaan tyyppikilvessä olevien tietojen mukaiseen sähköverkkoon.

▶ Liitä laite vain määräysten mukaisesti asennetun, maadoitetun pistorasian kautta vaihtovirtaverkkoon.

- Talon suojamaadoitusjärjestelmän täytyy olla asennettu määräysten mukaisesti.

- Älä syötä laitteeseen virtaa ulkoisella kytkentälaitteella, esimerkiksi kellokytkimellä tai kauko-ohjaimella.

- Kalusteeseen asennetun laitteen verkkojohdon pistokkeen on aina oltava ulottuvilla. Jos sitä ei ole mahdollista pitää ulottuvilla, kiinteään sähköliitäntään on asennettava ylijänniteluokan lll ehtojen ja asennusmääräysten mukainen kaikki navat erottava katkaisin.

▶ Laitetta asentaessasi varmista, että verkkojohto ei jää puristuksiin eikä vahingoitu.

12.4 Asennuspaikkaa koskevia ohjeita

■ Asenna tämä laite keittiökaappiin.

12.5 Poistoilmaputkea koskevia ohjeita

Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista.

• Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmaputkea.
  ■ Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, pienentävät poistoimutehoa ja nostavat tuulettimen äänitasoa.
• Käytä palamattomasta materiaalista olevaa poistoilmaputkea.
  ■ Jotta vältät kondenssiveden paluuvirtauksen, asenna poistoilmaputki 1° kaltevuudelle laitteesta.

Pyöröputket

Käytä pyöröputkia, joiden sisähalkaisija on 150 mm (suositus) tain vähintään 120 mm.

Laakeat kanavat

Käytä laakeita kanavia, joiden sisäpoikkileikkaus vastaa pyöröputkien halkaisijaa:

■ Halkaisija 150 mm vastaa n. 177 cm².
■ Halkaisija 120 mm vastaa n. 113 cm².
- Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan poikkeavat.
- Älä käytä laakeita kanavia, joissa on jyrkkiä kääntöjä.

12.6 Sähköliitäntää koskevia ohjeita

Jotta laitteen sähköliitäntä on turvallinen, noudata seuraavia ohjeita.

⚠️ VAROITUS – Sähköiskun vaara!

Laitteen irrottaminen verkkovirrasta pitää olla aina mahdollista. Laitteen saa liittää ainoastaan määräystenmukaisesti asennettuun maadoitettuun pistorasiaan.

• Verkkoliitäntäjohdon pistokkeeseen pitää päästä vapaasti käsiksi laitteen asennuksen jälkeen.
• Jos tämä ei ole mahdollista, kiinteään sähköliitäntään on asennettava ylijänniteluokan III ehtojen ja asennusmääräysten mukainen jokanapainen katkaisin.
  Kiinteän sähköasennuksen saa tehdä vain sähköasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (FI-katkaisin) laitteen jännitteensaannin virtapiiriin.

Laitteen sisällä olevat teräväreunaiset rakenneosat voivat vaurioittaa liitäntäjohtoa.

• Älä taita liitäntäjohtoa tai jätä sitä puristuksiin.
  ■ Liitäntätiedot löytyvät laitteen sisällä olevasta tyyppikilvestä.
  ■ Tyyppikilpi tulee näkyviin, kun irrotetaan rasvasuodatin.
  ■ Liitäntäjohto on n. 1,30 m pitkä.
  ■ Laite on radiohäiriösuojattu EY-määräysten mukaisesti.
  ■ Laitteen suojaluokka on 1. Laitteen käyttö on siten sallittu vain maadoitusliitännän kanssa.
• Älä liitä laitetta sähkövirtaan asennuksen aikana.
  ■ Varmista, että asennus takaa kosketussuoja.

12.7 Yleisiä ohjeita

Noudata näitä yleisiä asennusohjeita.

• Asennettaessa tulee noudattaa voimassa olevia rakennusmääräyksiä ja paikallisen sähkö- ja kaasulaitoksen määräyksiä.
  ■ Poistoilman ohjauksessa on noudatettava viranomaisten ja lainsäätäjien säännöksiä, kuten esimerkiksi rakennusmääräyksiä.
  ■ Liesituulettimen tulee olla vähintään lieden levyinen.
  ■ Jotta keittämishöyryt saadaan optimaalisesti talteen, asenna laite keittotason keskelle.
• Jotta laitteeseen pääsee huoltotapauksessa esteettä käsiksi, valitse helppopääsyinen asennuspaikka.
  ■ Laitteen pinnat vahingoittuvat helposti. Varo vahingoittamasta pintoja asennuksen yhteydessä.

12.8 Asennus

Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittävän kantava. Laitteen maksimipaino on 18 kg.
2. Varmista, että kaluste kestää kuumuutta 90 °C saakka.
3. Varmista, että kalusteen vakaus on taattu vielä myös asennusaukon valmistamisen jälkeen.
4. Varmista, että kalusteen mitat vastaavat seuraavia:

Leveys 600 mm
Syvyys min. 320 mm	jos laskeutuva kehys: min. 350mm
Korkeus min. 390 mm	jos Clean Air - kiertoilmasarja min. 600 mm
Seinän vahvuus 16 mm tai 19 mm

Kalusteen esivalmistelut

Edellytys: Kaluste soveltuu asennukseen

→ "Kalusteen tarkastaminen", Sivu 40.

1. Peitä keittotaso, jotta vältät sen vaurioitumisen.
2. Varmista, että kalusteen vakaus on taattu asennusaukon valmistamisen jälkeen.
3. Jos kaapin syvyys on yli 310 mm, poista osa takaseinästä.

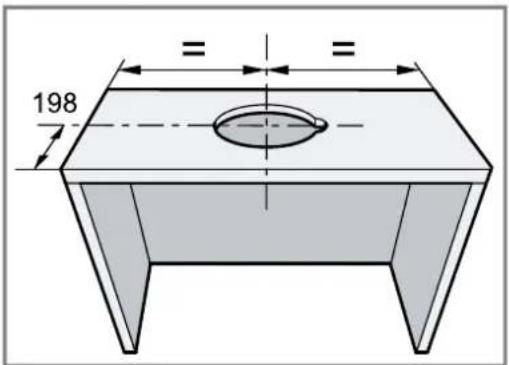

4. Tee aukko putkiliitäntää varten.

1. Jos kaapissa on pohja, poista pohja.
2. Poista lastut.

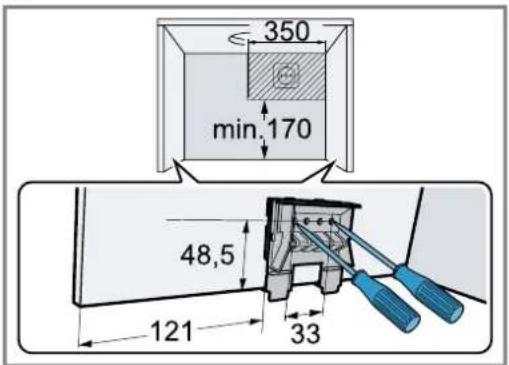

3. Merkitse kiinnityskohdat kaapin sisäsivuihin mukana toimitetulla kiinnitysosalla ja pistä terällä alkureiät.

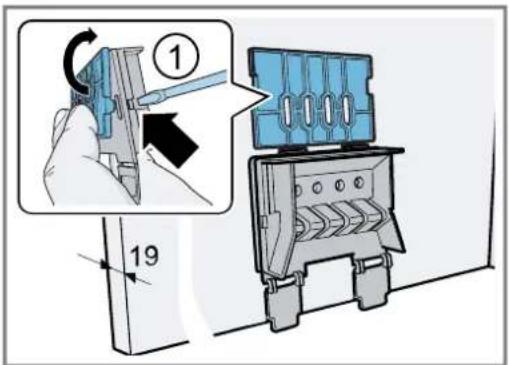

1. Seinän vahvuus 19 mm: käännä molempien kiinnitysosien välikkeet auki.

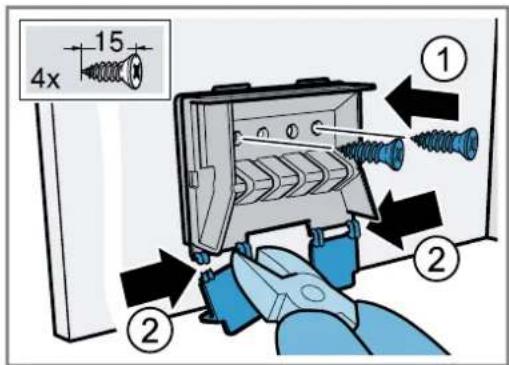

1. Kiinnitä kiinnitysosat vasemmalla ja oikealla ruuveilla runkoon.

1. Poista kiinnitysosissa alhaalla olevat olakkeet.

Laitteen esivalmistelut

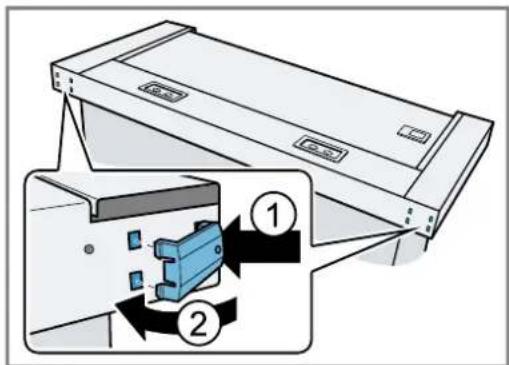

1. Aseta seinänreunuslistan kannattimet laitteen takasivulla ulkona aukkoihin ja käännä kiinni laitteen keskiosaa kohden.

1. Liitä mukana toimitettu verkkoliitäntäjohto laitteeseen ja varmista vetokuormituksen poistolla.

Laitteen asentaminen

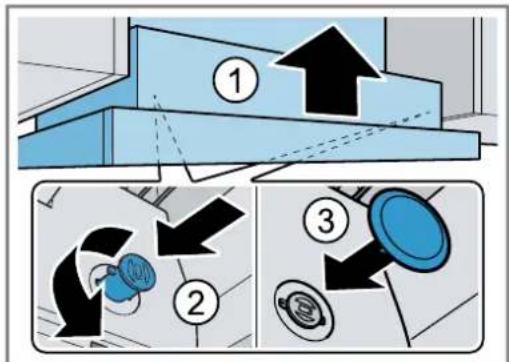

1. Ripusta laite kaappiin ①lukitse kiinnityspultit ja asenna suojukset ③

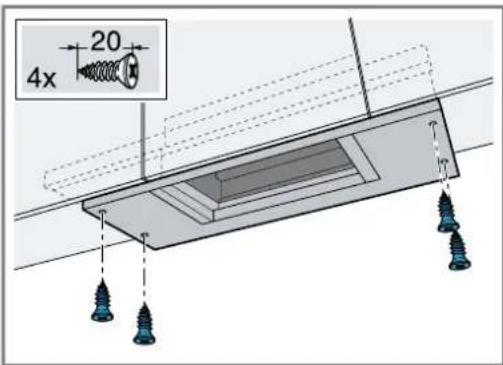

1. Laitteen leveys 90 cm: vedä esiin vedettävä suodatin ääriasentoon eteenpäin. Kiinnitä laite lisäksi alhaalta päin sekä vasemmalta että oikealta 2 ruuvilla sivuilla oleviin yläkaappeihin.

1. Sovita seinänreunuslista laitteen ja seinän väliseen etäisyyteen.

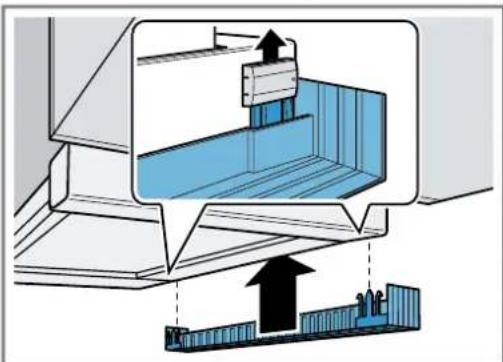

1. Lukitse seinänreunuslista pidikkeisiin.

1. Asenna rasvasuodattimet.

2. Muodosta putkiliitäntä.

3. Liitä laite sähköverkkoon.

Huom:

Voit sijoittaa liesituulettimen kotelon pois näkyvistä yläkaapin sisään. Ota tällöin huomioon seuraavaa:

■ Välipohjaa ei saa asettaa kotelon päälle.
■ Etuverhousta ei saa kiinnittää koteloon.
■ Koteloon pitää päästä käsiksi suodattimen vaihtoa ja huoltopalvelua varten.

Esiin vedettävän suodattimen rajoittimen muuttaminen

Eräissä laitemalleissa voidaan esiin vedettävän suodattimen rajoitinta muuttaa. Näissä laitteissa on mukana toimitettu välike, jolla laitteen tartuntalista voidaan säätää samaan tasoon kalusteen kanssa.

1. Vedä esiin vedettävä suodatin eteenpäin.

2. Lyhennä välike haluamaasi mittaan ja aseta se tätä varten olevaan rakoon.

Laitteen irrottaminen

1. Peitä keittotaso, jotta vältät sen vaurioitumisen.
2. Irrota laite sähköverkosta.
3. Poista putkiliitäntä.
4. Irrota rasvasuodattimet.

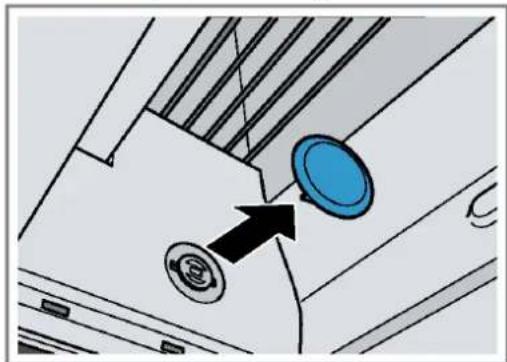

5. Poista kiinnityspulttien suojukset.

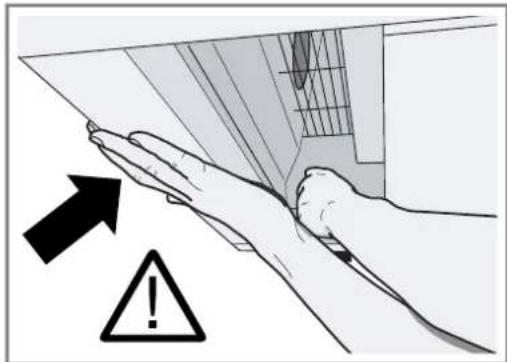

1. Tue laitetta kädellä seuraavien vaiheiden aikana.

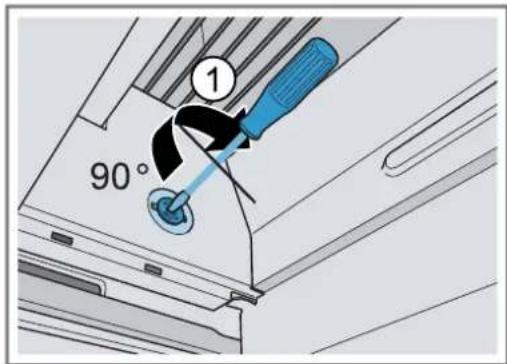

1. Paina kiinnityspultit uraruuvimeisselillä sisään ja kierrä 90°, kunnes kiinnityspultit vapautuvat lukituksesta.

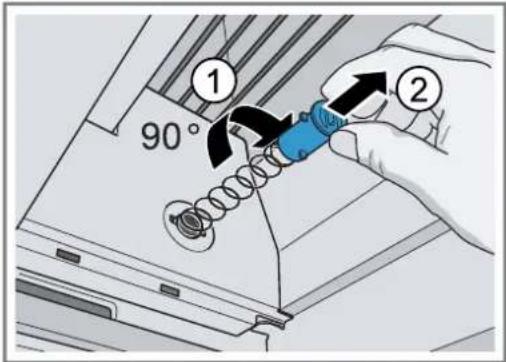

1. Paina kiinnityspultteja kevyesti sormilla sisään ja kierrä, kunnes kiinnityspultit irtoavat jousen voimasta ulos kotelosta. Nosta laitetta kevyesti ja vedä kiinnityspulteista, kunnes lukitus kaapissa vapautuu.

1. Ota laite varovasti pois paikaltaan.
