Tuotetyyppi	Jääkaappi
Merkki	Neff
Malli	KI2326DD0
Energialuokka	A+
Netto tilavuus	251 L
Säilytystilavuus	192 L
Pakastintilavuus	59 L
Korkeus	177 cm
Leveys	54 cm
Syvyys	55 cm
Nettopaino	55 kg
Syöttöjännite	220-240 V ~ 50 Hz
Nimellisvirta	10 A
Jäähdytystyyppi	Staattinen
Sulatus	Manuaalinen
Sisävalaistus	LED
Ovien käännettävyys	Kyllä
Ilmastoluokka	SN-T
Äänitaso	38 dB(A)
Vuotuinen energiankulutus	192 kWh/vuosi
Säännöllinen huolto	Sisäpuhdistus saippuavedellä
Tiivisteen huolto	Säännöllinen tarkastus ja puhdistus
Varaosat saatavilla	Kyllä, Neffin huoltopalvelun kautta

Usein kysytyt kysymykset - KI2326DD0 NEFF

Mistä voin ladata Neff KI2326DD0 -jääkaapin käyttöohjeen?

Voit ladata ilmaiseksi PDF-muotoisen ohjeen sivustoltamme notice-facile.com. Napsauta Lataa-painiketta saadaksesi täydellisen käsikirjan.

Kuinka säädän ihanteellisen lämpötilan Neff KI2326DD0 -jääkaapissani?

Suositeltu lämpötila jääkaappiosastolle on +4 °C. Käytä sisällä olevaa säätöpyörää säätämiseen. Pakastimessa aseta -18 °C.

Mitä teen, jos Neff KI2326DD0 -jääkaappini ei enää jäähdytä?

Tarkista ensin sähkönsyöttö ja termostaatti. Varmista, että ovet sulkeutuvat kunnolla ja tiivisteet ovat puhtaat. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka käännän Neff KI2326DD0 -jääkaapin ovien avautumissuunnan?

Ovien käännettävyys on mahdollista. Noudata ohjeen ohjeita: ruuvaa saranat irti, käännä ovet ja kiinnitä saranat toiselle puolelle. Käytä esiporattuja reikiä.

Mikä on Neff KI2326DD0 -jääkaapin tilavuus?

Jääkaapin kokonaisnettotilavuus on 251 L, josta 192 L säilytysosastolle ja 59 L pakastinosastolle.

Kuinka puhdistan Neff KI2326DD0 -jääkaappini sisäosan?

Irrota laite verkkovirrasta, poista hyllyt ja laatikot. Puhdista pehmeällä liinalla ja saippuavedellä. Huuhtele ja kuivaa. Älä käytä hankaavia puhdistusaineita.

Miksi Neff KI2326DD0 -jääkaappini pitää epätavallista ääntä?

Normaalit äänet: kompressorin hurina, jäähdytyskaasun lorina. Epänormaalit äänet: tarkista, että laite on vaakasuorassa, etteivät sisäosat tärise. Ota yhteyttä huoltoon, jos ääni jatkuu.

Mistä löydän varaosia Neff KI2326DD0 -jääkaappiin?

Varaosat (termostaatti, tiiviste, hyllyt) ovat saatavilla Neffin huoltopalvelusta tai erikoisliikkeistä. Käytä mallinumeroa KI2326DD0 tilauksessa.

Mikä on Neff KI2326DD0 -jääkaapin energialuokka?

Neff KI2326DD0 -jääkaappi on luokiteltu A+, ja sen arvioitu vuotuinen energiankulutus on 192 kWh. Tämä vastaa kohtalaista energiansäästöä.

Kuinka sulatan Neff KI2326DD0 -jääkaapin pakastinosaston?

Sulatus on manuaalinen. Irrota laite verkkovirrasta, poista elintarvikkeet ja aseta astia sulamisveden keräämiseksi. Puhdista sitten kuivalla liinalla. Älä käytä teräviä työkaluja.

KÄYTTÖOHJE KI2326DD0 NEFF

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend soonest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Korjausvinkit - Jääkaappi

Tämä asiakirja 150

1.1 Tärkeitä tietoja.... 150

1.1.1 Tarkoitus 150

1.2 Symboleiden merkitys.... 150

1.2.1 Vaaratasot.... 150

1.2.2 Varoitusmerkit.... 150

1.2.3 Varoitusten rakenne 151

1.2.4 Yleiset symbolit.... 151

Turvallisuus.... 152

2.1 Yleiset turvallisuusohjeet.... 152

2.1.1 Kaikki kotitalouskoneet.... 152

Työkalut ja apuvälineet.... 153

Korjaus....154

4.1 Oven tiivisteen vaihtaminen.... 154

4.1.1 Oven tiivisteen poistaminen 154

4.1.2 Oven tiivisteen asennus 154

4.2 Litteän saranan vaihtaminen 157

4.2.1 Litteän saranan poistaminen.... 157

4.2.2 Litteän saranan asennus 158

4.3 Liukusaranan vaihtaminen 159

4.3.1 Liukusaranan poistaminen 159

4.3.2 Liukusaranan asennus 159

4.4 Ovihyllyn vaihtaminen 160

4.4.1 Ovihyllyn poistaminen 160

4.4.2 Ovihyllyn asennus 160

4.5 Hyllyn vaihtaminen 161

4.5.1 Hyllyn poistaminen 161

4.5.2 Hyllyn asennus 161

4.6 Ulosvedettävän hyllyn vaihtaminen 162

4.6.1 Ulosvedettävän hyllyn poistaminen 162

4.6.2 Ulosvedettävän hyllyn asennus 162

4.7 Pakastinosan hyllyn vaihtaminen 163

4.7.1 Pakastinosan hyllyn poistaminen 163

4.7.2 Pakastinosan hyllyn asennus 163

4.8 Hedelmä- ja vihanneslokeron vaihtaminen 164

4.8.1 Hedelmä- ja vihanneslokeron poistaminen 164

4.8.2 Hedelmä- ja vihanneslokeron asennus 164

4.9 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen 165

4.9.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen 165

4.9.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus 165

4.10 Cool-fresh-lokeron vaihtaminen 166

4.10.1 Cool-fresh-lokeron poistaminen 166

4.10.2 Cool-fresh-lokeron asennus 166

4.11 Ulosvedettävän lokeron vaihtaminen 167

4.11.1 Ulosvedettävän lokeron poistaminen 167

4.11.2 Ulosvedettävän lokeron asennus 167

4.12 LED-kohdevalon vaihtaminen 168

4.12.1 LED-kohdevalon poistaminen 168

4.12.2 LED-kohdevalon asennus 169

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
	VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
	VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
	HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!		Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liittyvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä]Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara!

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! ■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite[00342013]	60 cm x 50 cm
Torx-kärki TX20[00340865]	6,3 mm (1/4")
Erikoistyökalu[00342180]

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.
	Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.
	Oven tiivisteen sivuilla olevat pienet relät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. Jos tiivisteen ura on vioittunut.

Ota yhteyttä asiakaspalveluun.

1. Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalla tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Litteän saranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selän ja lihasten vammat

Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven poistamiseen liittyvät vaiheet. ▶ Laitteen siirtämiseen tarvitaan kahta ihmistä. Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

HUOMAA

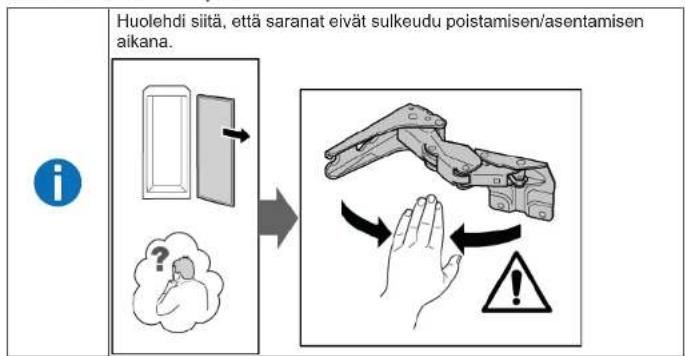

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

• Älä koske saranan alueelle. Käytä suojakäsineitä.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi. ▶ Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä. √ Kalusteovi on poistettu. Katso Asennusohjeet. Ovi on auki.

4.2.1 Litteän saranan poistaminen

1. Poista kaksi saranan suojusta.

1. Löysää neljä ruuvia (1).
2. Liu'uta ovi ulos ja poista se (2).

1. Poista neljä ruuvia (1).
2. Poista saranat (2).

Saranat on poistettu.

4.2.2 Litteän saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Liukusaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä. √ Kalusteovi ja laitteen ovi on erotettu toisistaan. Katso Asennusohjeet.

4.3.1 Liukusaranan poistaminen

1. Kierrä kaksi ruuvia auki (1).
2. Poista yläsarana (2).
3. Poista ovi (3).
4. Kierrä kaksi ruuvia auki (4).
5. Poista alasarana (5).

Saranat on poistettu.

4.3.2 Liukusaranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.4.1 Ovihyllyn poistaminen

▶ Nosta ovihylly pois yläsuuntaan.

Ovihylly on poistettu.

4.4.2 Ovihyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.5.1 Hyllyn poistaminen

▶ Vedä hylly ulos.

4.5.2 Hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Ulosvedettävän hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.6.1 Ulosvedettävän hyllyn poistaminen

1. Vedä ulosvedettävää hyllyä ulos, kunnes lukitus avautuu.

1. Laske ulosvedettävää hyllyä ja vedä se ulos sivuttain kääntämällä.
2. Ulosvedettävä hylly on poistettu.

4.6.2 Ulosvedettävän hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Pakastinosan hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.7.1 Pakastinosan hyllyn poistaminen

▶ Vedä pakastinosan hylly ulos.

Pakastinosan hylly on poistettu.

4.7.2 Pakastinosan hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Hedelmä- ja vihanneslokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.8.1 Hedelmä- ja vihanneslokeron poistaminen

▶ 1. Vedä lokero kokonaan ulos (1). 2. Poista lokero (2).

Lokero on poistettu.

4.8.2 Hedelmä- ja vihanneslokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen

1. Poista lasilevy välilevystä.

1. Poista hedelmä- ja vihanneslokero.→164
2. Paina vipua välilevyn kummallakin puolella alhaalla (1).
3. Vedä välilevyä etusuuntaan (2).

1. Nosta välilevyä ja vedä se ulos sivuttain kääntämällä.

Välilevy on poistettu.

1. Nosta hedelmä- ja vihanneslokeron suojusta.
2. Vedä hedelmä- ja vihanneslokeron suojusta etusuuntaan ja vedä se ulos sivuttain kääntämällä.

Hedelmä- ja vihanneslokeron suojus on poistettu.

4.9.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.10 Cool-fresh-lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.10.1 Cool-fresh-lokeron poistaminen

1. Kallista cool-fresh-lokeroa etusuuntaan (1).
2. Poista cool-fresh-lokero (2).

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.11 Ulosvedettävän lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.11.1 Ulosvedettävän lokeron poistaminen

1. Kallista ulosvedettävää lokeroa etusuuntaan (1).
2. Poista ulosvedettävä lokero (2).

Ulosvedettävä lokero on poistettu.

4.11.2 Ulosvedettävän lokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.12 LED-kohdevalon vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180] Uraruuvimeisseli, terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä. Ovi on auki. Jääkaappiosan hyllyt on poistettu.

4.12.1 LED-kohdevalon poistaminen

1. Irrota LED-kohdevalon suojus.

1. Vedä LED-kohdevalon suojusta sisäänpäin ja työnnä samalla eteenpäin.

1. Irrota LED-kohdevalon sähköliitäntä.

LED-kohdevalo on poistettu.

4.12.2 LED-kohdevalon asennus

Asenna vastakkaisessa järjestyksessä.

1.2.2 Varoitusmerkit
