KS901SE - Service après-vente BLACK & DECKER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kuviosaha
Merkki	Black & Decker
Malli	KS901SE
Paino	2,2 kg
Virtalähde	230 V AC, 50 Hz
Tyhjakäyntinopeus	1 500 - 3 000 min⁻¹
Suurin leikkaussyvyys (puu)	90 mm
Suurin leikkaussyvyys (teräs)	8 mm
Suurin leikkaussyvyys (alumiini)	15 mm
Viistoleikkauskulma	0°, 22,5°, 45° (vasen ja oikea)
Nopeudensäätö	Elektroninen säädin
Heiluritoiminto	Kyllä, Auto Select -valitsimella
Terän tyyppi	T-varrellinen terä (1/4" varsi)
Pölynimurin liitäntä	Kyllä, pölypoistoaukko
Sightline-järjestelmä	Kyllä, leikkauslinjan seurantaan
Sirpalointisuoja	Mukana, irrotettava
Kaksoiseristys	Kyllä
Äänenpainetaso (LpA)	86 dB(A), epävarmuus 3 dB(A)
Äänitehotaso (LWA)	97 dB(A), epävarmuus 3 dB(A)
Tärinä (puunleikkaus)	5,0 m/s², epävarmuus 1,5 m/s²
Tärinä (metallinleikkaus)	4,5 m/s², epävarmuus 1,5 m/s²
Takuu	24 kuukautta
Käyttötarkoitus	Kotikäyttö: puun, metallin ja muovin sahaukseen
Huolto	Puhdista tuuletusaukot pehmeällä harjalla; moottoritila kostealla liinalla

Usein kysytyt kysymykset - KS901SE BLACK & DECKER

Kuinka vaihtaa KS901SE-kuviosahan terä?

Varmista, että työkalu on sammutettu ja irrotettu pistorasiasta. Pidä terää siten, että hampaat osoittavat eteenpäin. Työnnä lukitusvipu (3) pois pohjalevystä, työnnä terän varsi kokonaan tukeen ja vapauta vipu.

Kuinka säätää pohjalevy viistoleikkausta varten?

Löysää pohjalevyn alla olevaa ruuvia (10). Vedä pohjalevyä eteenpäin, käännä se haluttuun kulmaan (22,5° tai 45°), työnnä se takaisin ja kiristä ruuvi. Palataksesi 0°:een, toimi päinvastoin.

Kuinka käyttää upotusleikkaus-toimintoa?

Kallista sahaa eteenpäin niin, että pohjalevyn etureuna on työkappaleella ja terä on vapaana. Kytke virta, odota täyttä nopeutta, ja laske sitten hitaasti sahan takaosaa, kunnes terä on täysin tunkeutunut. Pidä pohjalevy tasaisena ja aloita leikkaus.

Mikä on Auto Select -valitsimen tehtävä KS901SE-mallissa?

Auto Select -valitsin (6) säätää automaattisesti nopeuden ja heiluritoiminnan leikattavan materiaalin mukaan. Käännä se vastaavaan kuvakkeeseen (puu, metalli jne.) parhaan suorituskyvyn saavuttamiseksi.

Kuinka liittää pölynimuri sahaan?

Työnnä pölynimurin letku työkalun takana olevaan pölypoistoaukkoon (5). Tämä imee pölyt leikkauksen aikana.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Lue käyttöohje huolellisesti. Käytä suojalaseja, vältä löysiä vaatteita, pidä työalue siistinä ja valaistuna, ja käytä ulkona vikavirtasuojaa (RCD). Älä kosketa terää käytön jälkeen.

Kuinka huoltaa KS901SE-sahaa?

Puhdista tuuletusaukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla. Puhdista moottoritila kostealla liinalla. Älä käytä liuottimia tai hankaavia aineita. Älä upota työkalua veteen.

Voiko tällä sahalla leikata metallia?

Kyllä, se voi leikata terästä jopa 8 mm ja alumiinia jopa 15 mm. Käytä metallille sopivaa terää, aseta valitsin sopivaan asentoon ilman heiluria, äläkä käytä pölynimuria kuumien hiukkasten vuoksi.

Kuinka asentaa pitkittäisohjain suoria leikkauksia varten?

Työnnä ohjain (14) pohjalevyn uriin, taivutettu osa alaspäin. Aseta ruuvi (15) pohjalevyn alla olevaan reikään, kohdista kiristystanko (16) sen yläpuolelle ja kiristä ristipääruuvitaltalla. Säädä leveys ja kiristä.

Mitä tehdä, jos saha ei käynnisty?

Tarkista, että työkalu on kytketty pistorasiaan ja että pistorasia toimii. Varmista, että nopeudensäätö ei ole lukittu. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Black & Decker -huoltoon. Älä yritä korjata itse.

KÄYTTÖOHJE KS901SE BLACK & DECKER

BLACK+DECKERin pistosaha soveltuu puun, muovin ja metallin sahaamiseen. Tämä työkalu on tarkoitettu vain yksityiskäyttöön.

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki turvavaroitukset ja ohjeet. Alla olevien varoitusten ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Ohjeissa käytetty käsite "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdolla varustettuja) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus
   a. Pidä työalue puhtaana ja hyvin valaistuna.Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.
   b. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
   c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.
2. Sähköturvallisuus
   a. Sähkötyökalun pistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään pistorasiasovittimia maadoitettujen sähkötyökalujen kanssa. Alkuperäiset pistokkeet ja niille sopivat pistorasiat vähentävät sähköiskun vaaraa.
   b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos vartalosi on maadoitettu.
   c. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
   d. Älä käsittele virtajohtoa kovakouraisesti. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
   e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f. Jos sähkötyökalua on välttämättä käytettävä kosteassa paikassa, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.
3. Henkilöturvallisuus
a. Keskity työskentelyysi ja noudata tervettä järkeä käyttäessäsi sähkötyökaluja. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät loukkaantumisriskiä, jos niitä käytetään tilanteen mukaan oikein.
c. Vältä tahatonta käynnistämistä. Varmista, että virta on katkaistu käyttökytkimellä, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Onnettomuusvaara lisääntyy, jos kannat sähkötyökalua sormi käyttökytkimellä tai kytket työkalun virtajohdon pistorasiaan, kun käyttökytkin on päällä.
d. Irrota mahdollinen säätö- tai kiintoavain, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
e. Älä kurkota liian kauas. Seiso aina tukevasti ja tasapainossa. Niin voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
g. Jos laitteeseen voi kiinnittää pölynkerääjän tai -imurin, tarkista, että se on paikallaan ja että se toimii kunnolla. Pölynimurin käyttö voi vähentää pölyn aiheuttamia vaaroja.
4. Sähkötyökalujen käyttö ja hoito
a. Älä ylikuormita sähkötyökalua. Käytä kulloiseenkin työhön parhaiten soveltuvaa sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja turvallisemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Jos sähkötyökalua ei voi käynnistää ja pysäyttää virtakytkimellä, se on vaarallinen ja se täytyy korjata.
c. Irrota pistotulppa pistorasiasta ja/tai akku sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistämisen riskiä.

d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut sähkötyökalun käyttöohjeeseen. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käyttöönottoa. Moni tapaturma aiheutuu huonosti huolletuista laitteista.
f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkausterät, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni, ja niitä on helpompi hallita.
g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5. Huolto

a. Korjauta sähkötyökalu koulutetulla ja ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.

Sähkötyökalujen lisäturvavaroitukset

Varoitus! Turvaohjeet kaikille sahoille

• Pitele sähkötyökalua eristetyistä tartuntapinnoista, kun teet työtä, jossa työkalu voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Työkalun kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.
• Kiinnitä työstettävä kappale esimerkiksi ruuvipuristimella tukevaan alustaan. Kappaleen kannatteleminen käsin tai sen tukeminen omaa vartaloa vasten voi johtaa kappaleen irtoamiseen ja vaaratilanteeseen.
• Pidä kätesi pois leikkausalueelta. Älä koskaan työnnä kättäsi työstökohteen alapuolelle. Älä työnnä sormia liikkuvan terän tai sen kiinnikkeen läheisyyteen. Älä tue sahaa pitämällä kiinni sahausjalasta.

• Pidät terät terävinä. Tylsät tai vahingoittuneet terät voivat leikata vinoon tai jäädä kiinni. Käytä työstettävään materiaaliin soveltuvaa sahanterää, jolla saat haluamasi sahausjäljen.

• Jos sahaat putkea tai kotelointia, tarkista ensin, ettei sen sisällä ole vettä, sähköjohtoa, tms.

• Älä kosketa terää tai sahattua leikkauspintaa heti sahauksen jälkeen. Ne voivat olla hyvin kuumia.
• Varo piilossa olevia vaaroja. Tarkista sähköjohtojen ja putkien sijainti, ennen kuin sahaat seinää, lattiaa tai kattoa.
• Terän liike jatkuu vielä hetken käyttökytkimen vapauttamisen jälkeen. Katkaise virta ja odota, että terän liike on kokonaan pysähtynyt, ennen kuin lasket työkalun käsistäsi.

Varoitus! Leikatessa syntyvän pölyn kanssa kosketuksiin joutuminen tai sen hengittäminen saattaa olla haitallista käyttäjän tai lähellä olijoiden terveydelle. Käytä kasvosuojusta, joka on erityisesti tarkoitettu suojaamaan pölyltä ja höyryiltä, ja varmista, että kaikki työskentelyalueella olevat ja sinne tulevat henkilöt käyttävät suojavarusteita.

- Työkalun käyttötarkoitus on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Muiden turvallisuus

Tätä työkalua ei ole tarkoitettu sellaisten henkilöiden käyttöön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita, eikä laitteen toimintaan perehtymättömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina, tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta henkilöltä.
◆ Lapsia on valvottava ja heitä on estettävä leikkimästä laitteella.

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusilmoituksessa ilmoitettu tärinäpäästöarvo on mitattu standardin EN 60745 testausmenetelmän mukaisesti, ja sen avulla voidaan vertailla työkaluja keskenään. Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.

Selvitettäessä, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä on noudatettava sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistuminen on arvioitava todellisten käyttöolosuhteiden ja

työkalun käyttötapojen perustella. Varsinaisen käytön lisäksi on huomioitava ajat, jolloin työkalu on sammutettuna tai käy tyhjäkäynnillä.

Työkalussa olevat merkinnät

Työkalussa on seuraavat kuvakemerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Sähköturvallisuus

Tämä työkalu on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että virtalähteen jännite vastaa arvokilvessä ilmoitettua jännitettä.

- Jos virtajohto vahingoittuu, sen vaihtaminen tulee turvallisuussyistä jättää valmistajan tai valtuutetun Black & Decker -huollon tehtäväksi.

Yleiskuvaus

Tässä työkalussa on joitakin tai kaikki seuraavista ominaisuuksista.

1. Nopeudensäätökytkin (KS901PE) tai virtakytkin (KS801SE ja KS901SE)
2. Lukituspainike
3. Sahanterän lukitusvipu
4. Jalustalevy
5. Pölynpoistoaukko
6. Heiluri-iskun säädin / AutoSelect-kiekko

Kokoaminen

Varoitus! Ennen kuin yrität suorittaa mitään seuraavista toimenpiteistä, varmista, että työkalun virta on katkaistu, sähköpistoke on irrotettu sähköverkosta ja sahanterä on pysähtynyt. Käytössä olleet sahanterät voivat olla kuumia.

Sahanterän kiinnitys (kuva A)

• Pidä sahanterää (7) kuvassa näytetyllä tavalla hampaat eteenpäin.
  ◆ Työnnä lukitusvipua (3) poispäin jalustalevystä (4).
• Työnnä sahanterän varsi teränpitimeen (8) niin pitkälle kuin se menee.
  ◆ Vapauta lukitusvipu (3).

Pölynimurin liittäminen laitteeseen (kuva B)

- Liu'uta pölynimurin suutin pölynpoistoliitäntään (5).

Muut riskit

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön.

Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa

◆ pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot
- osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot
- työkalun pitkäaikaisen käytön aiheuttamat vahingot (kun käytät työkalua pitkään, varmista, että pidät säännöllisesti taukoja)
- kuulovauriot
työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit.

Käyttö

Jalustalevyn säätäminen viistosahausta varten (kuva C)

Varoitus! Älä koskaan käytä työkalua, kun jalustalevy on löysällä tai irrotettu.

Jalustalevyn (4) voi kääntää vasempaan tai oikeaan 22.5 tai 45 asteen viistoon kulmaan.

◆ Löysää ruuvi (10).
♦ Vedä jalustalevy (4) eteen, käännä se vasemmalle tai oikealle ja paina se takaisin 22.5 tai 45 asteen kulmaan.
◆ Kiristä ruuvi.

Voit palauttaa jalustalevyn (4) asennon 90 asteen sahauksia varten seuraavasti:

◆ Löysää ruuvi (10).
- Vedä jalustalevy (4) eteen, käännä se keskelle ja paina se takaisin 0 asteen kulmaan.
◆ Kiristä ruuvi.

Nopeudensäätö

- Sahaa puuta suurimmalla nopeudella, alumiinia ja PVC-muovia keskinopeudella ja muita metalleja hitaalla nopeudella.

Käynnistys ja pysäytys

• Käynnistä laite painamalla nopeudensäätökytkintä(1). KS901PE-mallin käyttönopeus riippuu siitä, kuinka pitkälle kytkintä painetaan.
• Jatkuvaa käyttöä varten paina lukituspainiketta (2) ja paina nopeudensäätökytkintä. Tämä vaihtoehto on käytettävissä vain laitteen toimiessa täydellä nopeudella.

- Sammuta laite vapauttamalla nopeudensäätökytkin. Sammuta työkalu jatkuvan käytön aikana painamalla nopeudensäätökytkintä uudelleen ja vapauttamalla se.

Sightline®-ominaisuuden käyttäminen (kuva D)

♦ Merkitse sahauslinja lyijykynällä.
◆ Aseta pistosaha viivan (11) päälle.

Linjaa voi helposti seurata katsomalla sitä suoraan pistosahan yläpuolelta.

Sahaustila

Heiluri-iskussa tai -toiminnossa terä liikkuu tavallista aggressiivisemmin. Se on tarkoitettu

Auto Select™ -kiekon käyttäminen (kuva F – vain KS801SE ja KS901SE)

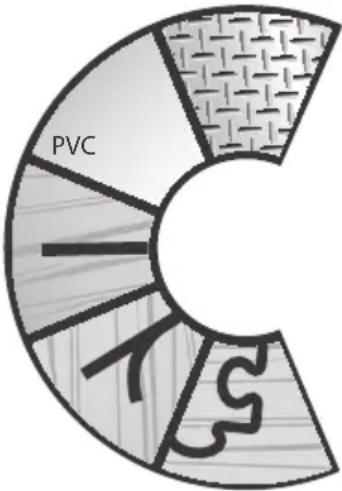

KS801SE- ja KS901SE-malleissa on ainutlaatuinen Auto Select™ -kiekko (6), jonka avulla voit säätää laitteen nopeutta ja heiluritoimintoa eri käyttökohteiden mukaan.

Voit valita leikattavalle materiaalille parhaiten sopivan nopeuden ja heiluritoiminnon kääntämällä kiekkoa (6) alla olevan taulukon mukaisesti:

	Kuvake Nopeus Heiluri Käyttö
		Hidas Ei Suorat ja kaarevat leikkaukset – metallilevy, pelti, keraaminen laatta ja lasikuitulevy
		Keskisuuri Keskisuuri/ alhainen	Suorat ja kaarevat leikkaukset – kovat puulajit, terassilaudoitus, lattiapäällysteet, muovi, pleksilasi ja PVC
		Nopea Maksimi Suorat leikkaukset – yleinen puutavara ja pehmeä puu
		Nopea Keskisuuri/ alhainen	Suorat ja kaarevat leikkaukset – vaneri ja puupaneelit
		Nopea Ei Suorat ja kaarevat leikkaukset – työtasot, laminaattilaudat, koristesahaus, kaaret ja käsityöt

pehmeiden aineiden, kuten puun tai muovin, leikkaamiseen. Se nopeuttaa leikkaamista, mutta sahausjälki on tavallista epätasaisempi. Pistosahassa on heiluritoiminnon säätöön joko heiluri-iskun säädin tai Auto Select -kiekko, sahan mallista riippuen. Näiden kahden säätimen käyttö on esitelty seuraavassa kahdessa osiossa.

Huom! Älä koskaan käytä heiluritoimintoa metallin sahaamiseen.

Heiluri-iskun säädin (kuva E – vain KS901PE)

KS901PE-malissa on seuraavat neljä heiluritoiminnoltaan porrastettua sahaustilaa:

• Asento 0: metalli ja alumiini sekä ohuet metallilevyt (ei heiluritoimintoa).
  ◆ Asento 1: laminaatit, kovapuu ja työtasot.
  ◆ Asento 2: vaneri ja PVC/muovit.
  ◆ Asento 3: pehmeä puu ja nopea sahaus.

Heiluritoiminnon säätö:

- Kierrä heiluri-iskun säädin (6) haluamaasi asentoon.

Sahaus

Pitele sahaa tukevasti molemmin käsin sahauksen aikana. Jalustalevy (4) on painettava lujasti sahattavaa materiaalia vasten. Tällöin saha ei pääse hyppimään ja tärisemään. Näin parhaiten estetään terän katkeaminen.

• Anna terän liikkua vapaasti muutaman sekunnin ajan ennen kuin aloitat sahaamisen.
  ◆ Paina työkalua vain kevyesti, kun sahaat.

Vinkkejä parhaimman tuloksen saavuttamiseksi

Suoraan sahauksen ohjausterä

Erityistä tarkkuutta vaativissa suorissa sahauksissa kannattaa käyttää suoraan sahauksen ohjausterää. Terä sisältyy KS901SE/PE-mallin vakiotoimitukseen, ja se on saatavana KS801SE-malliin lisätarvikkeena (osanumero X21001-XJ).

Sälöytymissuoja (kuva G – vain KS901SE)

Minimoi sälöytyminen käyttämällä tuotteen mukana toimitettua sälöytymissuojaa. Se pienentää jaluslevyn ja terän väliin jäävää tyhjää tilaa heikentämättä kuitenkaan leikkuulinjan näkyvyyttä.

Sälöytymissuojan kiinnittäminen:

◆ Irrota terä (katso kuva A).
- Kohdista sälöytymissuoja (13) jalustalevyyn (4) alapuolelta.
◆ Paina suojaa kiinni jalustalevyyn, kunnes se napsahtaa paikalleen.
◆ Laita terä takaisin paikalleen.

Laminaattien sahaaminen

Laminaattia sahatessa voi esiintyä sälöytymistä, mikä voi vahingoittaa näkyviin jäävää pintaa. Yleisimmin käytetyt sahanterät liikkuvat ylöspäin, joten jos jalustalevy on käsitellyllä pinnalla, käytä alaspäin liikkuvaa sahanterää taitee jokin seuraavista:

◆ Käytä pienihampaista sahanterää.
◆ Sahaa työkappaletta taustapuolelta.
Minimoi sälöytyminen puristamalla palat hukkapuuta tai kovalevyä työkappaleen molemmille puolille ja sahaa kaikkien kerrosten läpi. Vaihtoehtoisesti voit kiinnittää tuotteen mukana toimitetun sälöytymissuojan (13). (vain KS901SE).

Metallin sahaaminen

Varoitus! Älä käytä pölynpoistoa metallia sahatessasi.

Sahatessa irtoavat metallinpurut ovat hyvin kuumia ja voivat aiheuttaa tulipalon.

Ota huomioon, että metallin sahaaminen on huomattavasti hitaampaa kuin puun.

• Käytä metallin sahaamiseen sopivaa sahanterää.
• Kun sahaat ohutta metalliarkkia, purista palat hukkapuuta työkappaleen molemmille puolille ja sahaa kaikkien kerrosten läpi.
  ♦ Levitä ohut kerros öljyä aiotulle sahauslinjalle.

Halkaisusahausvaste

Halkaisusahaus ja pyöröleikkaus ilman lyijykynällä piirrettyä ohjausviivaa on helppoa käyttämällä halkaisusahausvastetta ja pyöröohjainta (saatavana lisävarusteena, osanumero X43005-XJ).

Halkaisusahausvasteen kiinnittäminen (kuvat H ja I)

◆ Aseta halkaisusahausvaste (14) jaluslevyssä oleviin koloihin vastelevy alaspäin kuvan H osoittamalla tavalla.
◆ Laita ruuvi (15) jaluslevyn pohjassa olevaan reikään.
- Kohdista kiinnike (16) ruuvin kohdalle niin, että kaartuva reuna osoittaa alaspäin ja sahan takaosaa kohti.

• Kierrä ruuvi kiinnikkeessä olevaan kierteiseen reikään ristipäämeissellillä kuvan l mukaisesti.
  ◆ Säädä sahausleveyden mukaiseksi ja kiristä ruuvi.

Pyörösahaus (kuva J)

• Aseta halkaisusahausvaste jaluslevyn oikealla puolella olevaan koloon vastelevy ylöspäin.
• Säädä terän ja halkaisusahausvasteessa olevan reiän välinen etäisyys sopivaksi liikuttamalla vaakapalkkia ja kiristä ruuvi.
• Aseta saha niin, että vaakapalkissa olevan reiän keskikohta on sahattavan ympyrän keskikohdassa (saata terä oikeaan asentoon tekemällä sukellussahaus, poraamalla terälle reikä tai sahaamalla materiaalin reunasta sisäänpäin).
• Kun sahan asento on oikea, merkitse sahattavan ympyrän keskipiste lyömällä pieni naula vaakapalkissa olevan reiän läpi.
  ◆ Aloita ympyrän sahaaminen käyttäen halkaisusahausvastetta kiertovartena.

Sukellussahaus (kuva K)

Sukellussahaus on helppo tapa tehdä pistoleikkaus. Sahan saa siten suoraan paneelin tai levyyn poraamatta terälle ensin ohjausreikää. Mittaa sahattava pinta ja merkitse se selvästi lyijykynällä. Kallista sahaa eteenpäin, kunnes jaluslevyn etupää on tukevasti työtasolla ja terälle on täyden iskunpituuden verran tilaa. Käynnistä työkalu ja anna sen saavuttaa maksiminopeus. Ote sahasta tukeva ote ja laske työkalun takareunaa hitaasti, kunnes terä saavuttaa täyden syvyyden. Paina jalustalevy tasaisesti puuta vasten ja aloita sahaus. Älä nosta terää sahausurasta sen ollessa vielä liikkeessä. Terän on ensin pysähdyttävä kokonaan.

Huolto

Black & Decker -työkalu on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella työkalu säilyttää suorituskykynsä.

◆ Puhdista laitteen ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla rievulla.
◆ Puhdista moottorin kotelo säännöllisesti kostealla liinalla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita.
Älä koskaan päästä nestettä valumaan työkalun sisään. Älä koskaan upota mitään työkalun osaan nesteeseen.

Virtapistokkeen vaihto (vain Iso-Britannia ja Irlanti)

Jos joudut vaihtamaan virtapistokkeen:

◆ Hävitä vanha pistoke ympäristöystävällisesti.
- Liitä ruskea johto uuden pistokkeen jännitteiseen napaan.
◆ Liitä sininen johto tähtipisteliittimeen.

Varoitus! Maadoitusliittimeen ei liitetä johtoa.

Noudata pistokkeen mukana toimitettuja kiinnitysohjeita.

Suositeltava sulake: 5 A.

Ympäristönsuojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen mukana.

Kun BLACK+DECKER-laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen mukana. Toimita laite kierrätettäväksi.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrättää ja käyttää uudelleen.

Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saastumista ja uusien raaka-aineiden tarvetta.

Paikalliset säädökset saattavat määrätä, että kodin sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittelyasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston yhteydessä.

Kun laitteesi on käytetty loppuun, älä hävitä sitä tavallisten roskien mukana, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä se valtuutettuun BLACK+DECKER-huoltoliikkeeseen.

Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden BLACK+DECKERiin tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen BLACK+DECKER-huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU.com.

Tekniset tiedot

			KS801SE (typpi 1)KS901SE/PE (typpi 1)
Syöttöjännite		V_ac	230
Kuormittamaton nopeus	(KS801SE ja KS901SE)(KS901PE)	min^-1 min^-1	1,500-3,0000-3,000
Suurin sahaussyvyys	(KS801SE)	mm	80
Puu	(KS901SE ja KS901PE)(KS801SE)	mmmm	905
Teräs	(KS901SE ja KS901PE)	mmmm	815
Alumini
Paino (KS801SE)		kg	2.1
	(KS901PE)	kg	2.2
	(KS901SE)	kg	2.2

KS901PE

$$ \mathrm{L} _ {\mathrm{pA}} (\text { a a n e n p a i n e }) 8 8 \mathrm{dB(A)}, \text { e p a v a r m u u s (K) } 3 \mathrm{dB(A)} $$

$$ L _ {W A} (\text { a i n i t e h o t a s o }) 9 9 \mathrm{dB(A)}, \text { e p a v a r m u u s (K) } 3 \mathrm{dB(A)} $$

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin mukaan:

$$ \text { Leikattaessa puulevyjä } (a _ {\text { h. B }}) 1 2. 3 \text { m / s } ^ {2}, \text { epävarmuus(K) } 1. 5 \text { m / s } ^ {2} $$

$$ \text { Leikattaessa metallilevyjä } (a _ {h, M}) 7. 3 \text { m / s } ^ {2}, \text { epävarmuus } (K) 1. 5 \text { m / s } ^ {2} $$

KS801SE

$$ L _ {p A} (\text { a a n e n p a i n e }) 9 0 \mathrm{dB(A)}, \text { e p a v a r m u u s (K) } 3 \mathrm{dB(A)} $$

$$ L _ {W A} (\text { a i n i t e h o t a s o }) 1 0 1 \mathrm{dB(A)}, \text { e p a v a r m u u s (K) } 3 \mathrm{dB(A)} $$

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin mukaan:

$$ \text { Leikattaessa puulevyjä } (a _ {h, B}) 5. 6 \mathrm{m} / \mathrm{s} ^ {2}, \text { epävarmuus } (\mathrm{K}) 1. 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Leikattaessa metallilevyjä } (a _ {h, M}) 5. 3 \text { m / s } ^ {2}, \text { epävarmuus(K) } 1. 5 \text { m / s } ^ {2} $$

KS901SE

$$ L _ {p A} (\text { a a n e n p a i n e }) 8 6 \mathrm{dB(A)}, \text { e p a v a r m u u s (K) } 3 \mathrm{dB(A)} $$

$$ L _ {W A} (\text { a i n i t e h o t a s o }) 9 7 \mathrm{dB(A)}, \text { e p a v a r m u u s (K) } 3 \mathrm{dB(A)} $$

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin mukaan:

$$ \text { Leikattaessa puulevyjä } (a _ {h, B}) 5. 0 \mathrm{m} / \mathrm{s} ^ {2}, \text { epävarmuus } (K) 1. 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Leikattaessa metallilevyjä } (a _ {h, M}) 4. 5 \text { m / s } ^ {2}, \text { epävarmuus } (K) 1. 5 \text { m / s } ^ {2} $$

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

KS801SE, KS901SE ja KS901PE

Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa "Tekniset tiedot" ovat seuraavien direktiivien vaatimusten mukaisia:

2006/42/EY, EN 60745-1, EN 60745-2-11

Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöoppaan takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta ja antaa tämän ilmoituksen Black & Decker Europen puolesta.

R.Laverick

Engineering Manager

Yhdistynyt kuningaskunta

29/09/2014

Takuu

Black & Decker takaa, ettei tuotteessa ole materiaali- ja/tai valmistusvikaa silloin, kun se toimitetaan ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker-tuotteessa ilmenee vika materiaali- ja/tai valmistusvirheen vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker vaihtaa kaikki vialliset osat, korjaa normaalille kulumiselle altistuneet tuotteet tai vaihtaa tällaiset tuotteet, jotta asiakkaalle koituisi mahdollisimman vähän haittaa. Takuu raukeaa seuraavissa tilanteissa:

• Tuotetta on käytetty kaupallisesti, ammattimaisesti tai vuokraukseen.
  ◆ Tuotetta on käytetty tai hoidettu virheellisesti.
• Tuotteessa on vieraan esineen, vieraan aineen tai onnettomuustapauksen aiheuttamaa vahinkoa.
• Korjauksia on tehnyt joku muu kuin Black & Deckerin valtuuttama edustaja tai Black & Deckerin henkilökunta.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Deckeriin tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Deckerhuoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU.com

Käy verkkosivuillamme osoitteessa www.blackanddecker.fi ja rekisteröi uusi BLACK+DECKER-tuotteesi. Sivuilta saat myös tietoa uusista tuotteista ja erikoistarjouksista. Lisätietoja BLACK+DECKER-tavaramerkistä ja tuotevalikoimastamme on osoitteessa www.blackanddecker.eu.

Ενδεδειγμένη χρήση
