Tuotetyyppi	Soundbar langattomalla subwooferilla ja takakaiuttimilla
Mallinumero	HW-Q950T
Kokonaisteho	540 W
Kanavakokoonpano	9.1.4-kanavainen
Äänen dekoodaus	Dolby Atmos, DTS:X
Langaton yhteys	Bluetooth 4.2, Wi-Fi
HDMI-portit	2x HDMI-tulo, 1x HDMI eARC -lähtö
USB-portti	1x USB 2.0
Soundbarin mitat (L x K x S)	1232 x 71 x 135 mm
Subwooferin mitat (L x K x S)	210 x 403 x 403 mm
Takakaiuttimen mitat (kpl)	122 x 210 x 122 mm
Soundbarin paino	7.1 kg
Subwooferin paino	9.8 kg
Takakaiuttimen paino (kpl)	1.2 kg
Virrankulutus	450 W (max), <0.5 W (valmiustila)
Virtalähde	AC 100-240V, 50/60Hz
Äänitilat	Vakio, Surround, Peli, Mukautuva ääni, Yötila
Erikoisominaisuudet	Q-Symphony, SmartThings-sovellus, sisäänrakennettu Alexa
Puhdistusohjeet	Pyyhi pehmeällä, kuivalla liinalla. Älä käytä nesteitä tai aerosoleja.
Turvallisuusohjeet	Älä altista sateelle tai kosteudelle. Käytä vain mukana toimitettua virtajohtoa.
Mukana toimitettavat lisävarusteet	Kaukosäädin, HDMI-kaapeli, seinäkiinnitysteline, virtajohdot

Usein kysytyt kysymykset - HW-Q950T SAMSUNG

Kuinka liitän HW-Q950T:n televisiooni?

Käytä mukana toimitettua HDMI-kaapelia liittääksesi soundbarin HDMI eARC -portin television HDMI eARC -porttiin. Vaihtoehtoisesti käytä optista kaapelia (ei mukana). Varmista, että molemmat laitteet ovat päällä ja valitse oikea tulo soundbarista.

Miksi subwooferini ei parinmuodostus?

Varmista, että subwoofer on enintään 6 metrin päässä soundbarista ja ettei se ole esteenä. Paina subwooferin takana olevaa ID SET -painiketta ja pidä kaukosäätimen UP -painiketta painettuna 5 sekuntia. Jos parinmuodostus ei vieläkään onnistu, nollaa molemmat laitteet irrottamalla ne virtalähteestä 30 sekunniksi.

Voinko ohjata soundbaria television kaukosäätimellä?

Kyllä, jos televisiosi tukee HDMI-CEC (Anynet+). Ota CEC käyttöön television asetuksissa. Soundbarin äänenvoimakkuus ja virta synkronoituvat television kaukosäätimen kanssa.

Kuinka päivitän HW-Q950T:n laiteohjelmiston?

Lataa uusin laiteohjelmisto Samsungin verkkosivuilta USB-muistitikulle. Aseta USB soundbarin USB-porttiin. Paina kaukosäätimen Source -painiketta valitaksesi USB. Päivitys alkaa automaattisesti. Älä irrota virtajohtoa päivityksen aikana.

Mitä eroa on mukautuvalla äänellä ja vakiotilalla?

Mukautuva ääni analysoi sisältöä reaaliajassa ja optimoi ääniasetukset puheelle, musiikille tai tehosteille. Vakiotila toistaa ääntä ilman käsittelyä, säilyttäen alkuperäisen miksauksen.

Kuinka palautan soundbarin tehdasasetuksiin?

Pidä kaukosäätimen SETTINGS -painiketta painettuna 5 sekuntia. Vaihtoehtoisesti sammuta soundbar, paina sitten soundbarin Play/Pause -painiketta 15 sekunnin ajan, kunnes 'INIT' ilmestyy näyttöön.

Voinko käyttää HW-Q950T:tä ilman takakaiuttimia?

Kyllä, soundbar voi toimia itsenäisenä laitteena. Takakaiuttimet parantavat surround-kokemusta, mutta ne eivät ole välttämättömiä. Voit säilyttää ne tai hankkia erikseen tarvittaessa.

Kuinka asennan soundbarin seinälle?

Käytä mukana toimitettua seinäkiinnitystelinettä ja ruuveja. Kiinnitä teline seinään sopivilla kiinnikkeillä (eivät sisälly). Kohdista soundbarin avaimenreikäurat telineeseen ja liu'uta alas, kunnes se on tukevasti paikallaan. Varmista, että seinä kestää painon.

Miksi takakaiuttimista ei kuulu ääntä?

Tarkista, että takakaiuttimet on kytketty virtaan ja pariliitetty oikein. Varmista, että äänitila on asetettu Surround-tilaan tai sisältöön, joka sisältää takakanavia. Tarkista myös, ettei takakaiuttimien äänenvoimakkuus ole nollassa soundbarin asetuksissa.

Voinko striimata musiikkia Bluetoothilla?

Kyllä, paina Source-painiketta, kunnes 'BT' ilmestyy näytölle. Ota Bluetooth käyttöön puhelimessasi ja valitse 'Samsung HW-Q950T' luettelosta. Paremman laadun saavuttamiseksi käytä Wi-Fi-striimausta SmartThings-sovelluksen kautta.

KÄYTTÖOHJE HW-Q950T SAMSUNG

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin.

MUISTUTUS

SÄHKÖISKUVARA

ÄLÄ AVAA.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.

2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.

3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.

4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

1. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

Kangaspinnan puhdistaminen

Poista lika tai tahra heti tuotteen pinnalta.

Joidenkin aineiden tai kauan pinnassa olleiden aineiden poistaminen ja puhdistaminen voi olla tavallista tehottomampaa.

MUISTUTUS

• Poista esimerkiksi pöly ja kädenjäljet pölynimurilla tai nukkarullalla.
  – Joidenkin puhdistusharjojen sisältämät aineet voivat vahingoittaa tuotetta.
• Pyyhkeet ja puhdistusliinat voivat jättää tuotteeseen nukkaa tai likaa.
• Älä raaputa likaa kynnellä tai työkaluilla. Ne voivat vahingoittaa kangasta.
• Puhdista öljy tai nestetahrat puhtaalla valkoisella liinalla, joka on kostutettu vedellä. Jos tahra on pinttynyt, pyyhi sitä vedellä ja neutraalilla puhdistusaineella (kuten astianpesuaineella) ja liinalla.
• Muu kuin neutraali puhdistusaine voi muuttaa kankaan väriä tai vahingoittaa kangasta.
• Puhdistuksen jälkeen kuivaa alue kuivalla liinalla tai hiustenkuivaajalla.
  – Vältä liiallista voimaa, jota kangas ei värjäänny eikä vahingoitu.

SISÄLTÖ

01 Osien tarkastaminen 6

02 Tuotteen yleiskatsaus 7

Soundbarin yläpaneeli 7

Soundbarin alapaneeli 8

03 Soundbar-laitteen kaukosäätimen käyttö 9

Paristojen asettaminen kaukosäätimeen ennen käyttöä (kaksi AA-paristoa) 9

Kaukosäätimen käyttäminen ____ 9

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 12

Eri äänitehostetilojen lähtösignaalitiedot 12

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä 13

04 Soundbarin kytkeminen 14

Virran ja laitteiden kytkeminen ____ 14

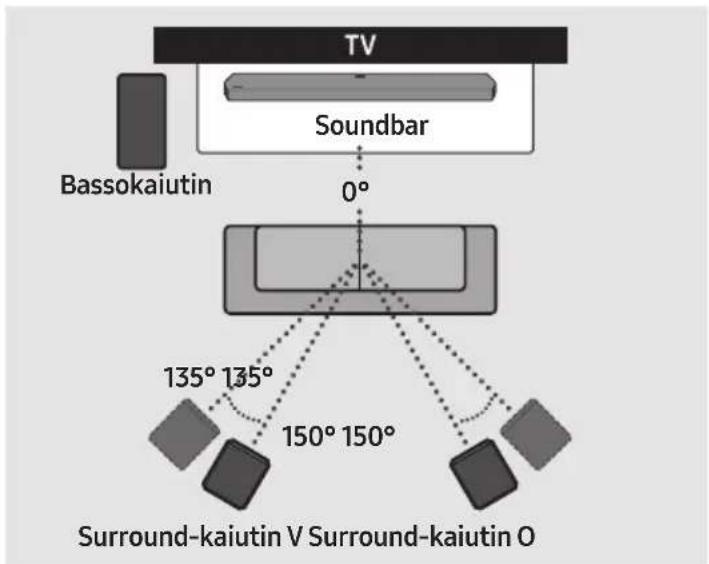

- Suositeltu kaiutinkokoonpano ____ 15

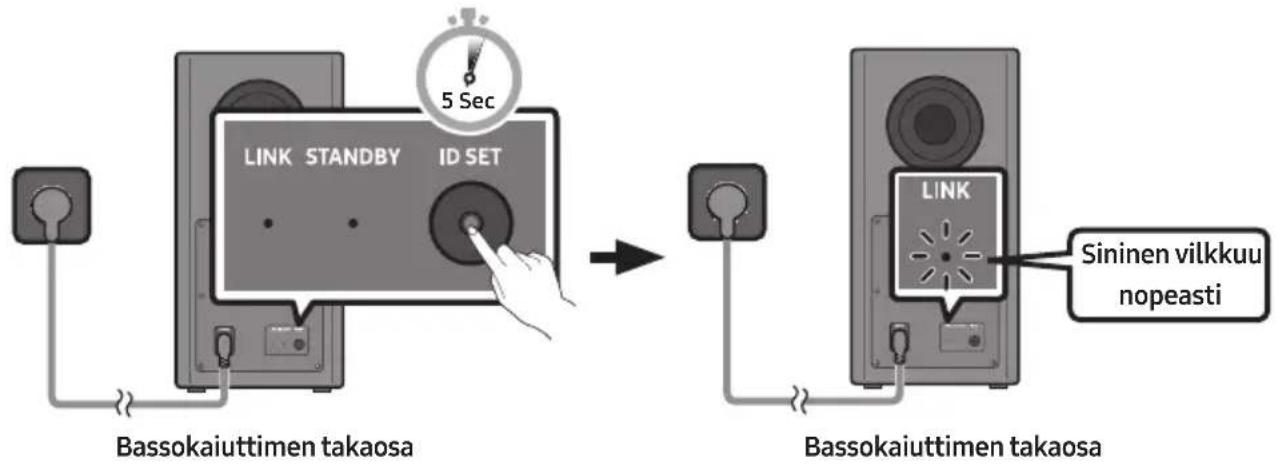

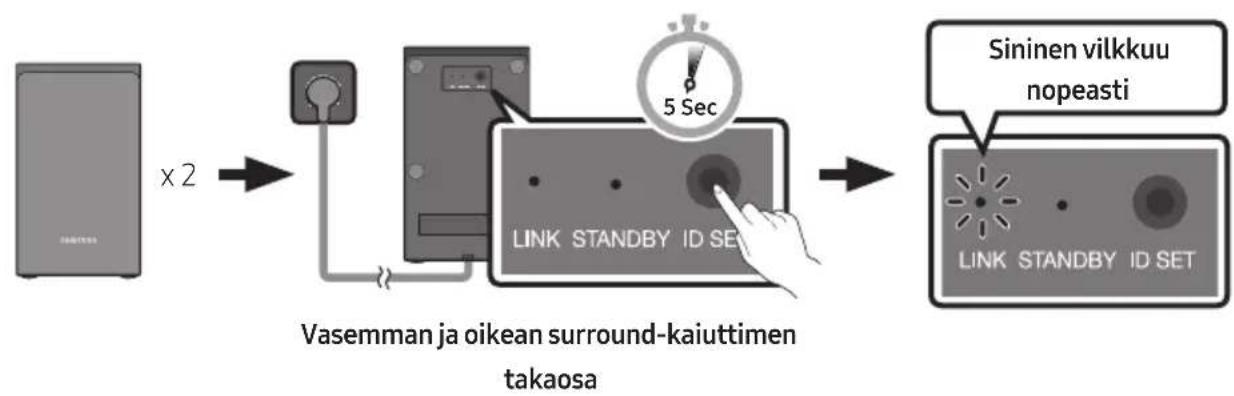

- Bassokaiuttimen tai surround-kaiuttimien manuaalinen yhdistäminen ____ 16

- Bassokaiuttimen ja surround-kaiuttimien takana olevat LED-merkkivalot 17

- Jos bassokaiuttimesta ja surround-kaiuttimesta lähtevä ääni on epävakaa ____ 18

05 Langallisen TV-yhteyden käyttäminen 20

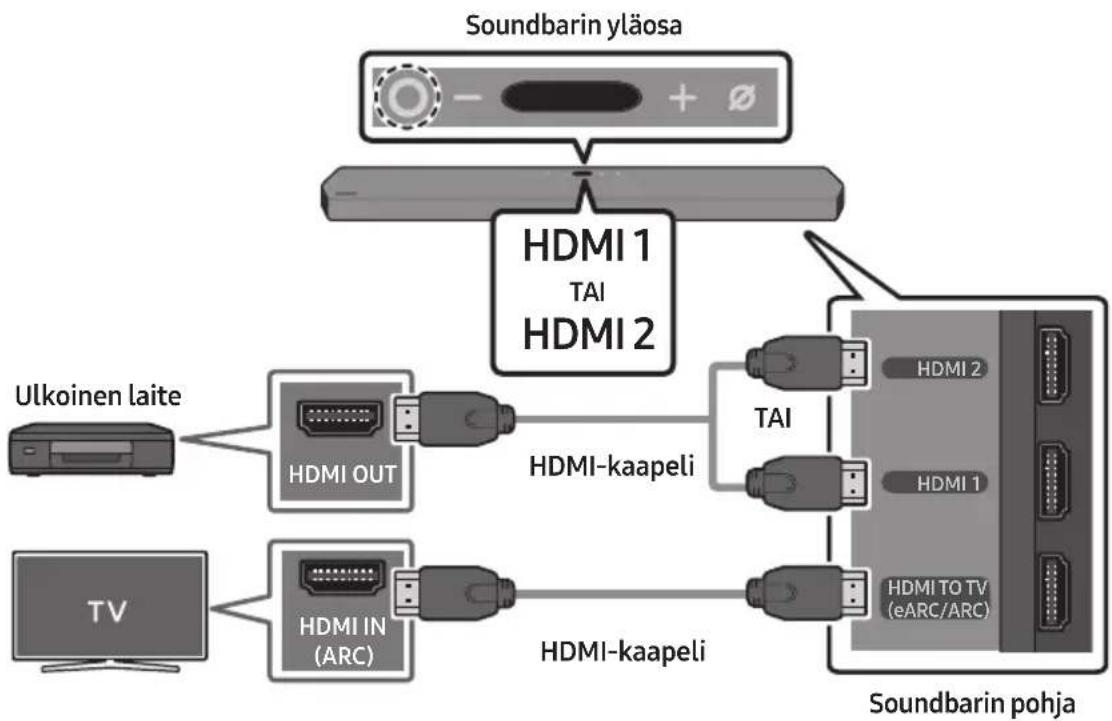

Vaihtoehto 1: HDMI-kytkentä ____ 20

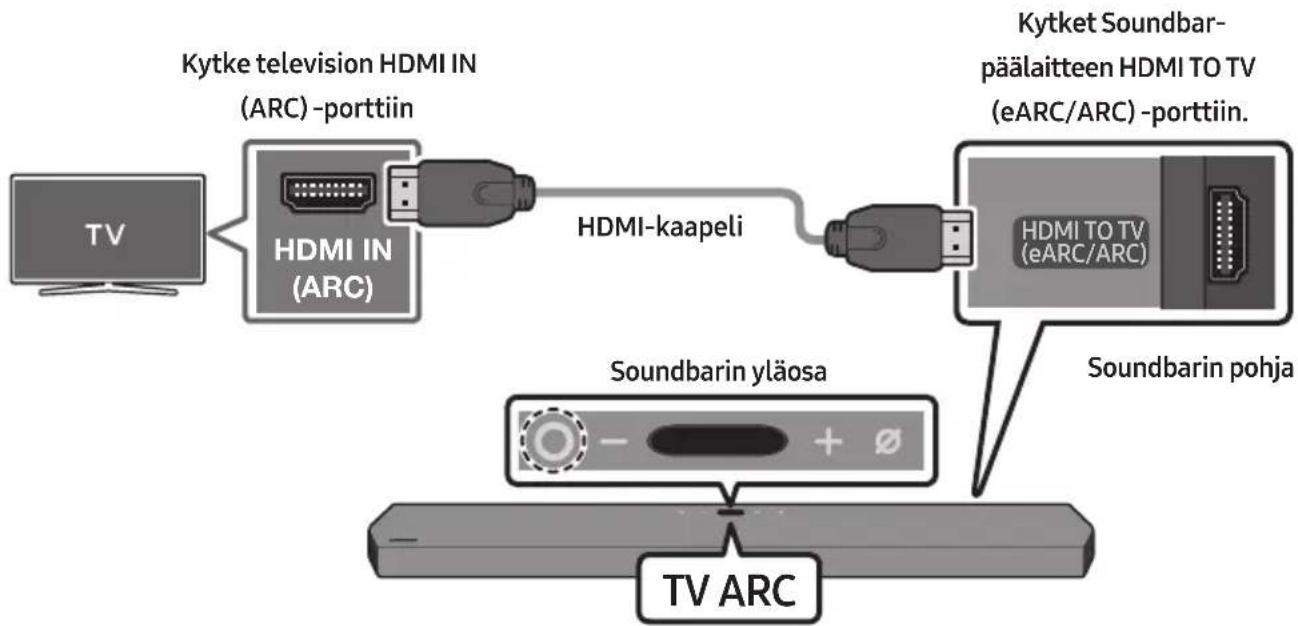

- HDMI ARC (äänten palautuskanava) -liitäntää tukevan television kytkeminen 20

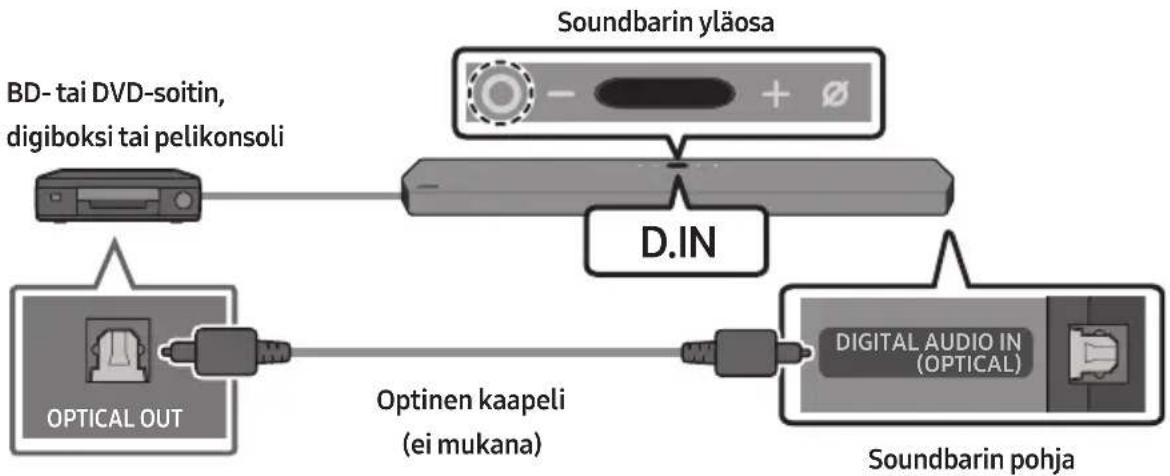

Vaihtoehto 2: optisen kaapelin kytkentä ____ 21

06 Langattoman TV-yhteyden käyttäminen 23

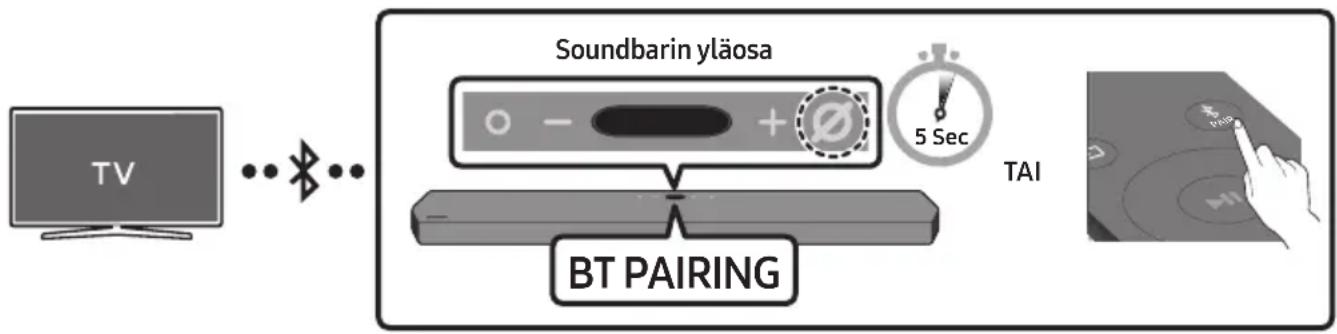

Vaihtoehto 1: Bluetoothilla yhdistäminen ____ 23

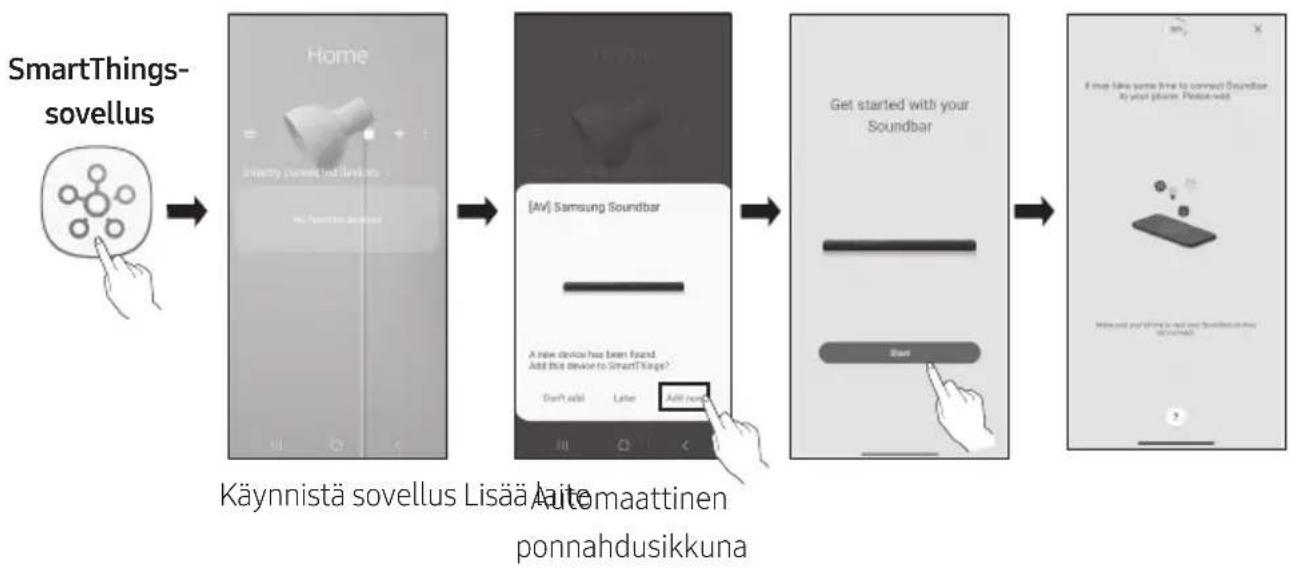

Vaihtoehto 2: Wi-Fi-yhteyden muodostaminen ____ 25

07 Ulkoisen laitteen kytkeminen 26

Vaihtoehto 1: HDMI-kaapelilla kytkentä (Dolby Atmos -dekoodaus ja -toisto) ____ 26
Vaihtoehto 2: optisen kaapelin kytkentä ____ 27

08 Mobiililaitteen yhdistäminen 28

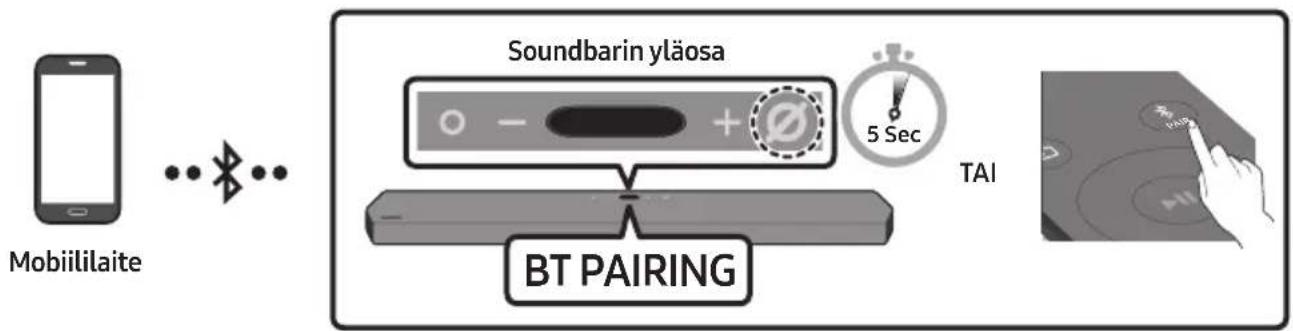

Vaihtoehto 1: Bluetoothilla yhdistäminen ____ 28

Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen ____ 31

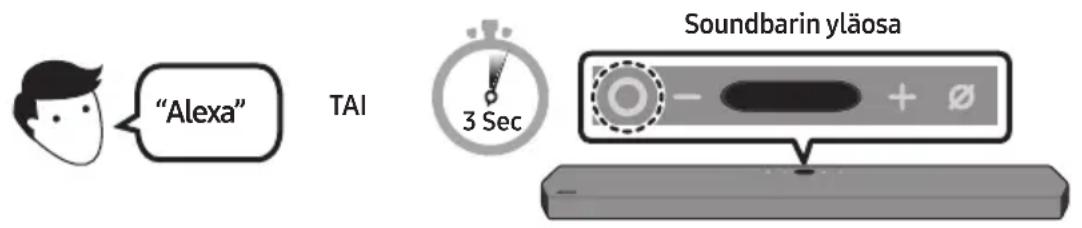

Amazon Alexan määrittäminen ____ 32

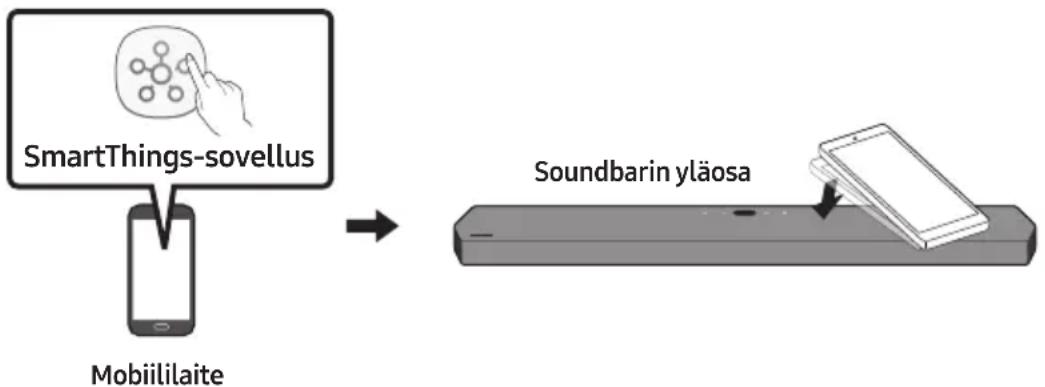

Tap Sound -toiminnon käyttäminen ____ 34

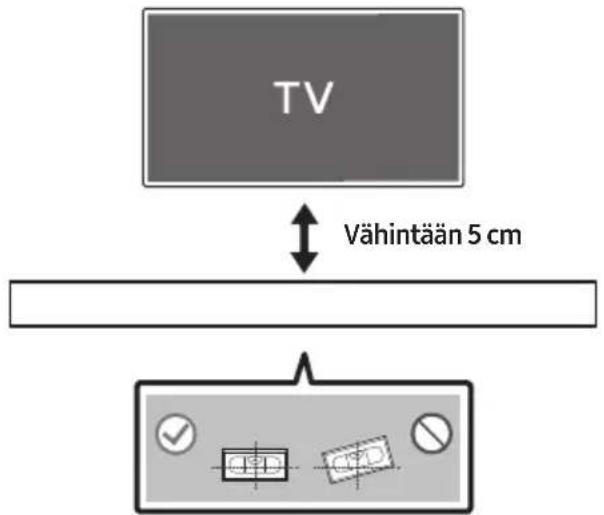

09 Seinäkiinnikkeen asentaminen 35

Asentamisen varotoimenpiteet ____ 35

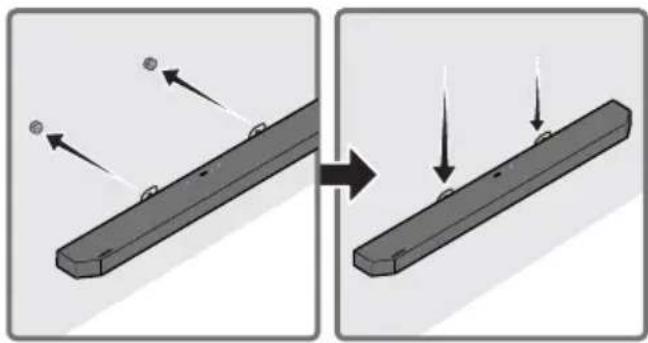

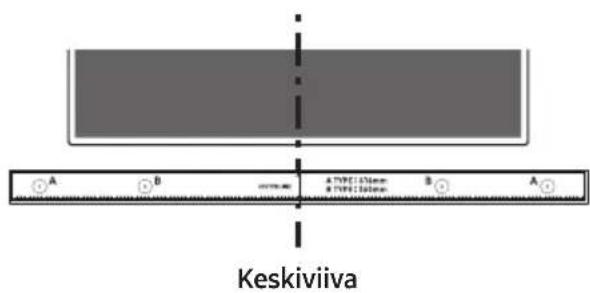

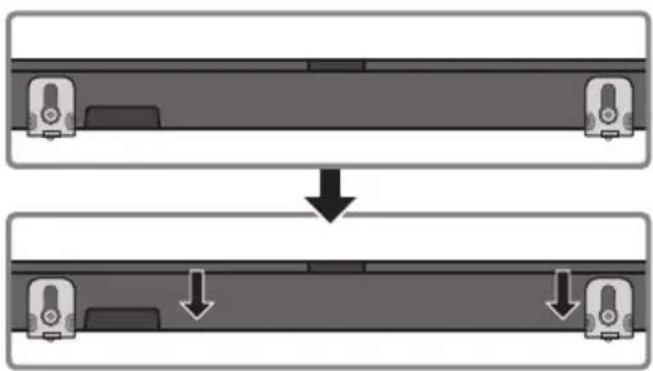

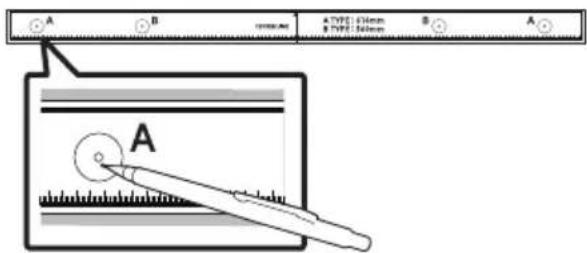

Seinäkiinnitysosat ____ 35

Surround-kaiuttimien asentaminen seinään 37

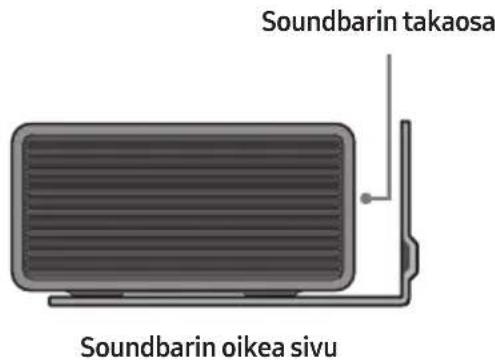

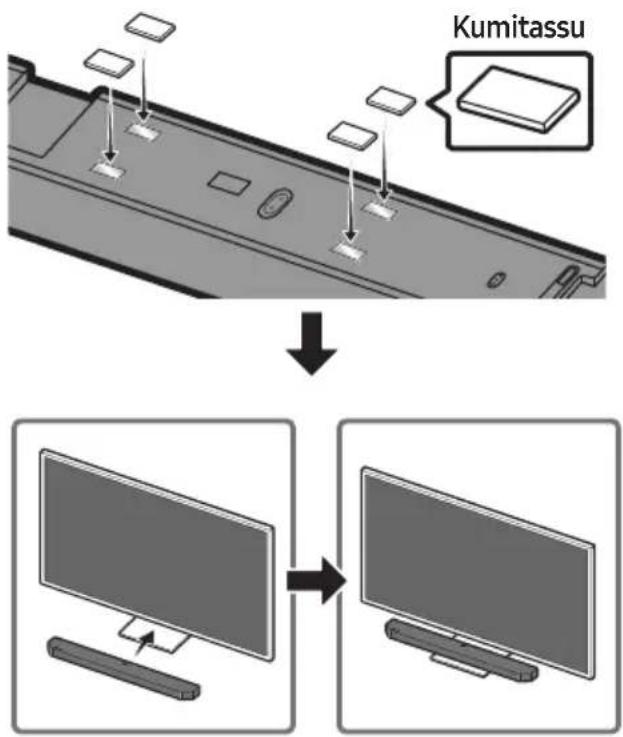

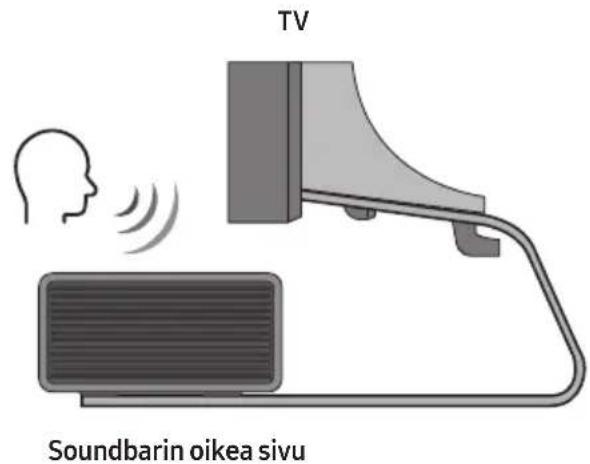

10 Soundbarin asentaminen TV-jalustan päälle 38

Osa 38

11 Ohjelmistopäivitys 39

Automaattinen päivitys 39

USB-päivitys 39

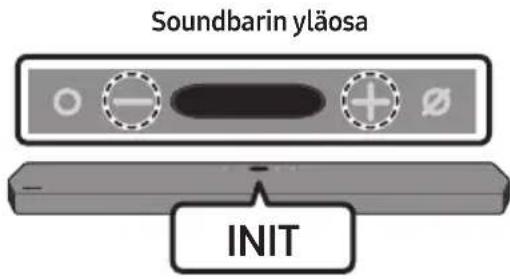

Alustus 39

12 Vianmääritys 40

13 lisenssillä 43

14 Avoimen lähdekielen lisenssi-ilmoitus 43

15 Tärkeä huoltohuomautus 43

16 Tekniset tiedot ja lisätietoja 44

Tiedot 44

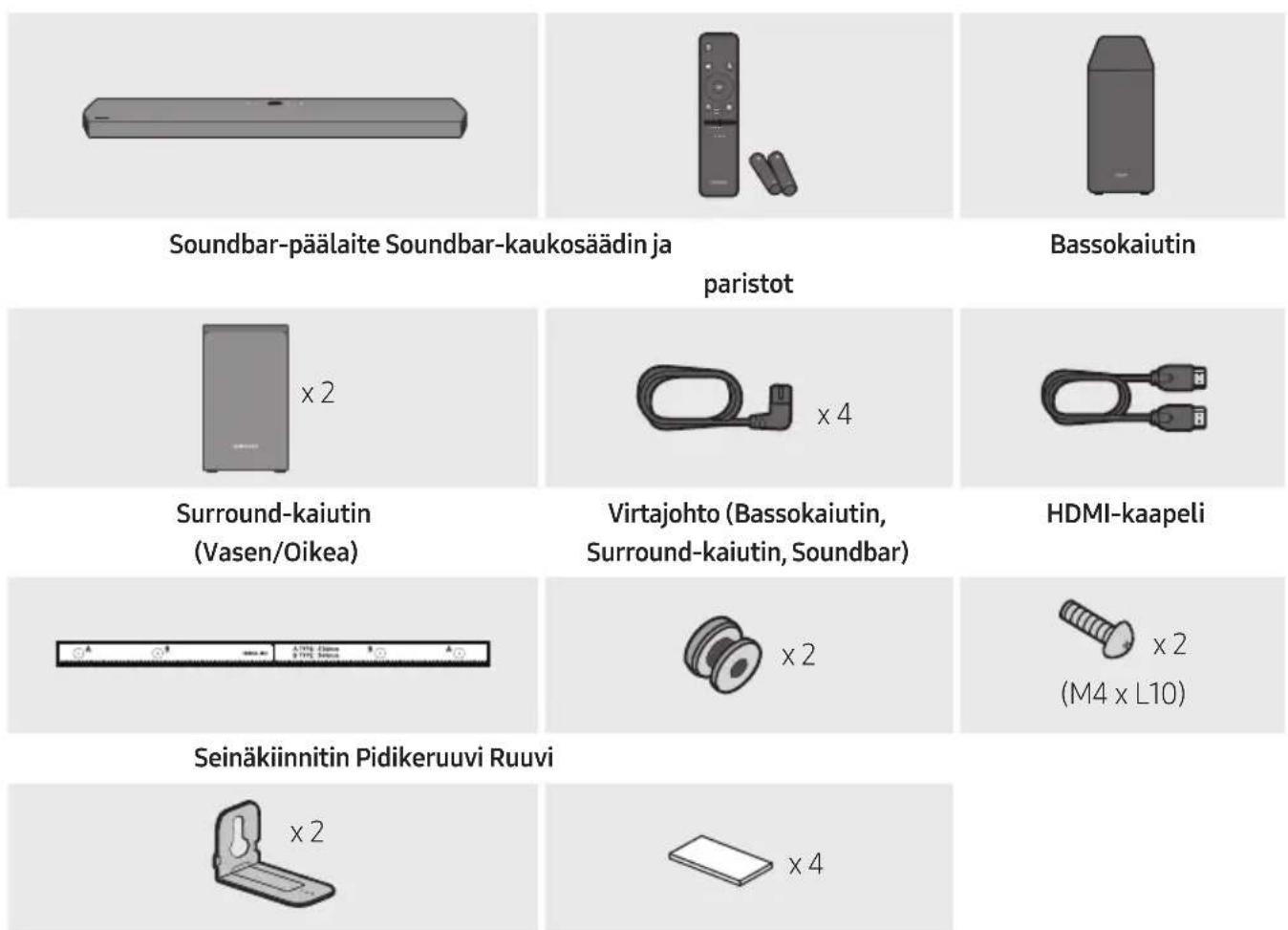

01 OSIEN TARKASTAMINEN

Seinäkiinnitinkannatin Kumitassu

• Jos haluat lisätietoja virtalähteestä ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)
• Jos haluat ostaa lisäosia tai -kaapeleita, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun.
• Saat lisätietoja seinäkiinnikkeistä ja kumitassuista sivuilta 35–38.
• Muotoilu, tekniset tiedot ja sovellusnäytöt voivat muuttua ilman ennakkoilmoitusta.
• Varusteiden ulkoasu saattaa poiketa hieman yllä olevissa kuvissa esitetystä.

02 TUOTTEEN YLEISKATSAUS

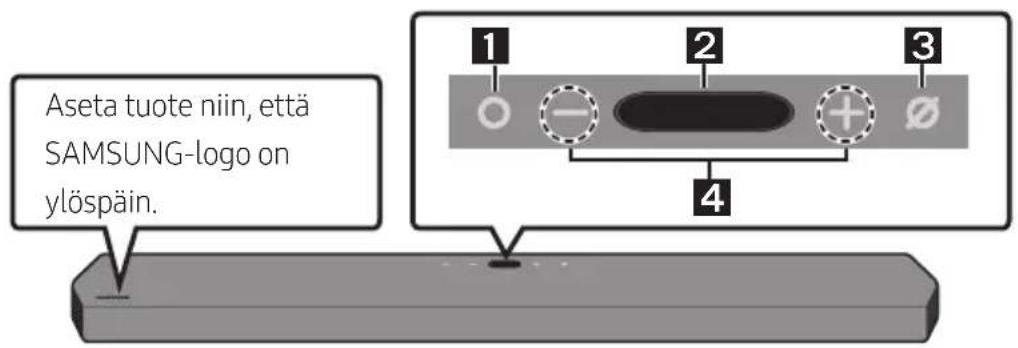

Soundbarin yläpaneeli

1	○ (Monitoimi) -painikeKäynnistä Soundbar-laite painamalla valmiustilassa ○ (Monitoimi) -painiketta.Vaihda tulolähde painamalla ○ (Monitoimi) -painiketta.Kutsu Alexaa painamalla ○ (Monitoimi) -painiketta 3 sekuntia. Ota puheentunnistus käyttöön painamalla painiketta jonkin aikaa ja puhumalla.
2	NäyttöNäyttää tuotteen tilan ja nykyisen toiminnan.D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT

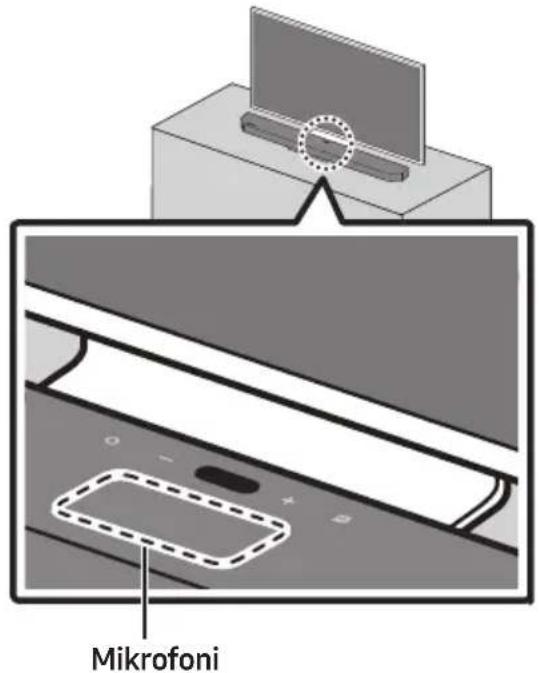

3	∅ (Mikrofoni käytössä / ei käytössä) -painikeKytke mikrofoni käyttöön tai pois käytöstä painamalla painiketta.
4	− + (Äänenvoimakkuus) -painikeSäätää äänenvoimakkuutta.

• Kun kytket virtajohdon, virtapainike alkaa toimia 4–6 sekunnin kuluttua.
• Kun käynnistät tämän laitteen, äänen tuottamisen alkaminen kestää 4–5 sekuntia.

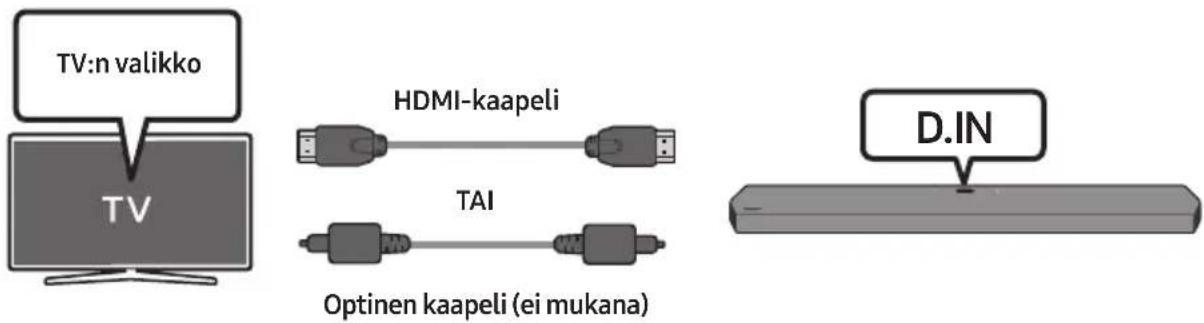

• Jos ääni kuuluu sekä televisiosta että Soundbar-laitteesta, siirry televisiossa äänen Asetukset -valikkoon ja vaihda television kaiutinasetukseksi Ulkoinen kaiutin.

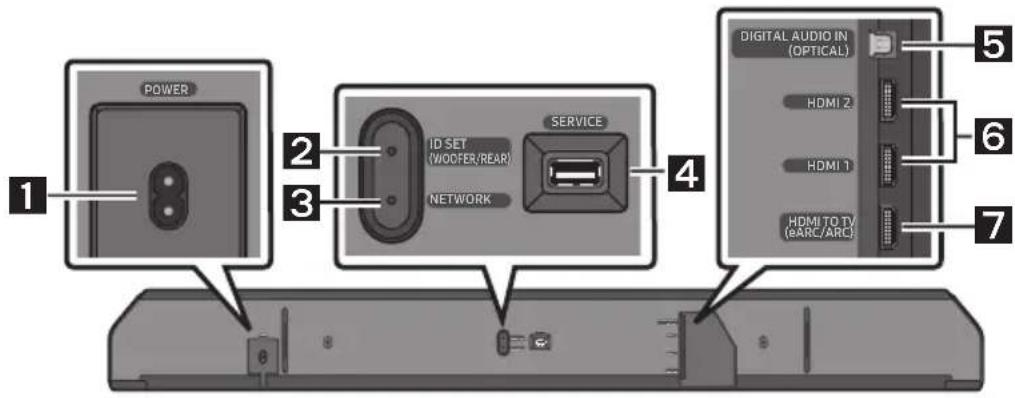

Soundbarin alapaneeli

1	POWERLiitä Soundbarin vaihtovirtakaapeli. (Katso ohjeet sivulta 14)
2	ID SET (WOOFER/REAR)Kun haluat yhdistää Soundbarin tilakaiuttimiin ja bassokaiuttimeen langattomasti, paina tätä.
3	NETWORKKun haluat muodostaa yhteyden langattomaan verkkoon (Wi-Fi)SmartThings-sovelluksen kautta, paina tätä.

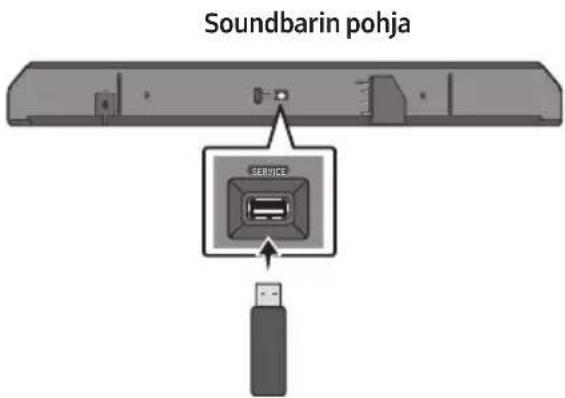

4	SERVICESYtke tähän USB-tallennuslaite tuotteen ohjelmiston päivittämistä varten.
5	DIGITAL AUDIO IN (OPTICAL)Ytke tähän ulkoisen laitteen digitaalinen (optinen) lähtö. (Katso ohjeet sivulta 27)
6	HDMI 1 / HDMI 2Ytke tähän HDMI-kaapeli, joka tuo digitaalisen ääni- ja kuvasignaalin samanaikaisesti.Ytke tämä ulkoisen laitteen HDMI-lähtöön. (Katso ohjeet sivulta 26)
7	HDMI TO TV (eARC/ARC)Ytke tämä television HDMI-liitäntään. (Katso ohjeet sivulta 20)

• Kun irrotat virtajohdon pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
• Älä kytke laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 SOUNDBAR-LAITTEEN KAUKOSÄÄTIMEN KÄYTTÖ

Paristojen asettaminen kaukosäättimeen ennen käyttöä (kaksi AA-paristoa)

Liu'uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä takakansi takaisin paikalleen.

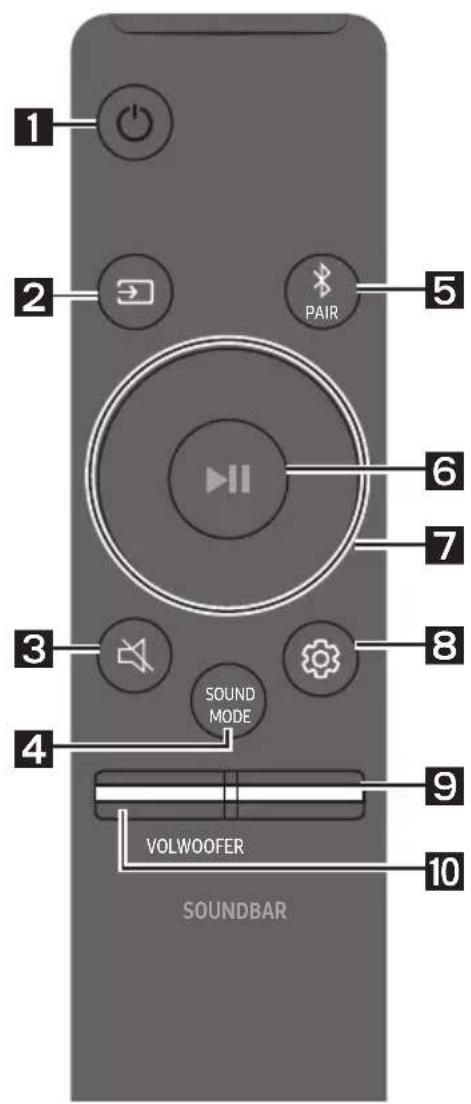

Kaukosäätimen käyttäminen

1	Virtapainike	Tällä voit kytkeä Soundbariin virran ja sammuttaa sen.Auto Power Down-toimintoLaite sammuu automaattisesti seuraavissa tilanteissa:–D.IN-, HDMI 1-, HDMI 2-, Wi-Fi- jaBT-tiloissa, jos äänisignaalia ei vastaanoteta 18 minuuttiin.
2	Lähde	Tällä voit valita Soundbariin yhdistetyn lähteen.
3	Mykistä	Voit mykistää äänet painamalla (Mykistä)-painiketta.Voit poistaa mykistyksen painamalla sitä uudelleen.

4	SOUND MODE	Voit valita haluamasi äänitilan valitsemalla STANDARD, SURROUND, GAME PRO tai ADAPTIVE SOUND.STANDARDToistaa alkuperäisen äänen.SURROUNDTarjoaa vakiotilaa laajemman äänikentän.GAME PROTarjoaa stereoskooppisen äänen, joka ympäröi sinut pelin tapahtumilla.ADAPTIVE SOUNDAnalysoi sisällön reaaliaikaisesti ja tarjoaa optimaalisen äänikentän automaattisesti sisällön ominaisuuksien perusteella.
5	BluetoothPAIR	Tällä voit asettaa Soundbarin Bluetooth-parinmuodostustilaan. Paina painiketta ja odota, että "BT PAIRING"-näytössä yhdistetään uusi Bluetooth-laite.
6	Toisto/tauo	Voit toistaa musiikkia tai keskeyttää toiston painamalla tätä painiketta.
7	Ylös/Alas/Vasemmalle/Oikealle	Valitse Ylös, Alas, Vasemmalle tai Oikealle painamalla merkittyjä kohtia.Valitse tai aseta toimintoja painamalla painikkeen kohtaa Ylös, Alas, Vasemmalle tai Oikealle.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voit siirtyä edellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta.ID SETKäytä tätä asetusta, kun bassokaiutinta tai tilaäänikaiuttimia ei ole yhdistetty tai ne on yhdistettävä uudelleen.Kun virta on katkaistu, paina Ylös -painiketta 5 sekuntia, jolloin ID SET -toiminto suoritetaan. (Katso sivua 16.)
8	Äänten hallinta	Tätä painamalla näet eri asetukset järjestyksessä esimerkiksi TREBLE, BASS, SYNC,CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL jaVIRTUAL ON/OFF. Voit muokata haluamaasi asetusta Ylös/Alas.- Voit säätää diskantti- tai bassoäänten voimakkuutta valitsemalla TREBLE tai BASSÄäniasetukset -asetuksissa ja säätmällä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.- Voit säätää jokaisen taajuusalueen ääntä painamalla (Äänten hallinta)-painiketta noin 5 sekuntia. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle-painikkeilla, ja jokaista voi säätää välillä -6–+6 Ylös/Alas-painikkeilla.(Varmista, että äänitilan asetuksena on “STANDARD”.)- Voit säätää jokaisen kaiuttimen äänenvoimakkuutta valitsemalla CENTER LEVEL,SIDE LEVEL tai FRONT TOP LEVEL Ääniasetukset -asetuksissa ja säätmällä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.- Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse SYNCÄäniasetukset -asetuksissa ja määritä sitten äänen viiveen asetukseksi 0–300 millisekuntia painikkeilla Ylös/Alas.-SYNCon tuettu vain joissakin toiminnoissa.- Jos tilaäänikaiuttimet on kytketty, valitse REAR LEVEL tai REAR TOP LEVEL ja säädä äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.- VIRTUAL -kaiutintoiminnon asetuksen voi valita vaihtoehdoista ON/OFF painamalla Ylös/Alas -painikkeita.
9	WOOFER (BASSO) –ÄÄNENVOIMAKKUUS	Voit säätää bassokaiuttimen (basso) -12 tai välille -6–+6 painamalla ylä- tai alapainiketta.Jos haluat määrittää bassokaiuttimen (basso) vaihtoehdon 0 (oletus), paina tätä painiketta.
10	ÄÄNENVOIMAKKUUS	Voit säätää äänenvoimakkuutta painamalla ylä- tai alapainiketta.• MykistäVoit mykistää äänen painamalla VOL -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER (Ylös)	TV:n kaukosäätimessäKäytössä / Ei käytössä (Valmiustila)	Sivu 13

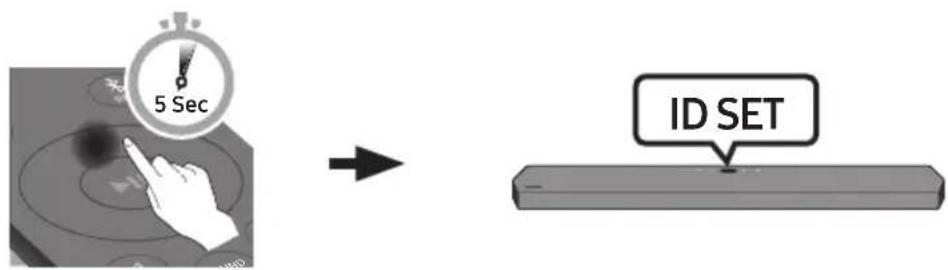

Ylös ID SET Sivu 16
[4WAS] (Äänten hallinta)	7 Band EQ Sivu 11

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo		Lähtö
		Bassokaiuttimen ja surround-kaiuttimen kanssa
STANDARD	2.0 -kan. 2.1 -kan.
	5.1 -kan. 5.1 -kan. / 7.1 -kan. (DTS)
	7.1 -kan. 7.1 -kan.
	7.1.4 -kan. 9.1.4 -kan.
SURROUND	2.0 -kan. 9.1.4 -kan.
	5.1 -kan. 9.1.4 -kan.
	7.1 -kan. 9.1.4 -kan.
	7.1.4 -kan. 9.1.4 -kan.
GAME PRO	2.0 -kan. 9.1.4 -kan.
	5.1 -kan. 9.1.4 -kan.
	7.1 -kan. 9.1.4 -kan.
	7.1.4 -kan. 9.1.4 -kan.
ADAPTIVE SOUND	2.0 -kan. 9.1.4 -kan.
	5.1 -kan. 9.1.4 -kan.
	7.1 -kan. 9.1.4 -kan.
	7.1.4 -kan. 9.1.4 -kan.

• Jos tulolähde on Dolby Atmos tai DTS:X, painikkeella SOUND MODE valittavat tehostetilat eivät ole käytettävissä. (Tietoja tehostetiloista on yllä.)
• Jos tulolähde on Dolby Atmos®, käytetään 9.1.4-äänijärjestelmää.
• Tilaäänikaiuttimista ei kuulu ääntä kaksikanavaisessa toistossa, kun STANDARD -tila on käytössä. Jos haluat ottaa tilaäänikaiuttimien äänen käyttöön, vaihda tehostetilaksi SURROUND.

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä

Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosäätimellä.

- Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.

- Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.

• Tätä toimintoa tukevat valmistajat: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Sammuta Soundbar-laite.

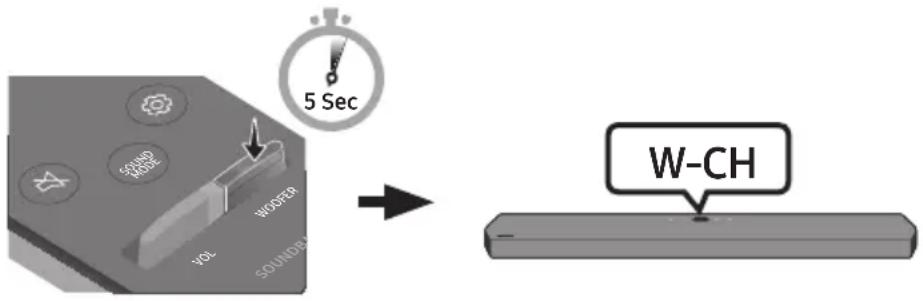

2. Paina WOOFER -painiketta 5 sekuntia.

Joka kerta, kun painat WOOFER -painiketta ylös ja pidät sitä paikallaan 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: "SAMSUNG-TV REMOTE" (oletustila), "OFF-TV REMOTE", "ALL-TV REMOTE".

Kaukosäätimen painike Näyttö Tila
		(Oletustila)	Ota käyttöön Samsung-television infrapunakaukosäädin.
			Poista TV:n kaukosäädin käytöstä.
			Ota käyttöön muun valmistajan television infrapunakaukosäädin.

04 SOUNDBARIN KYTKEMINEN

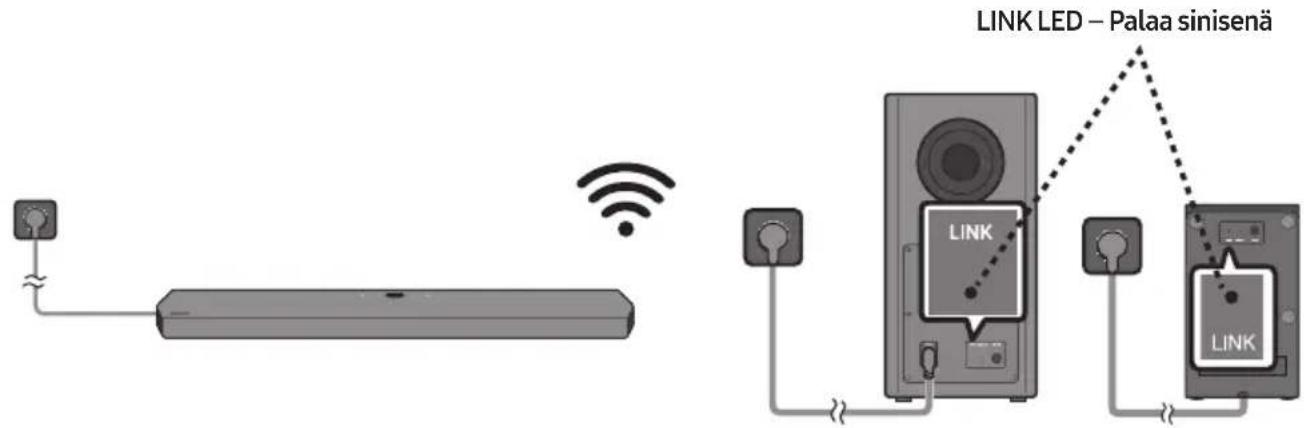

Virran ja laitteiden kytkeminen

Liitä bassokaiutin, surround-kaiuttimet ja Soundbar virtajohdon avulla pistorasiaan seuraavassa järjestyksessä:

- Jos haluat lisätietoja virtavaatimuksista ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)

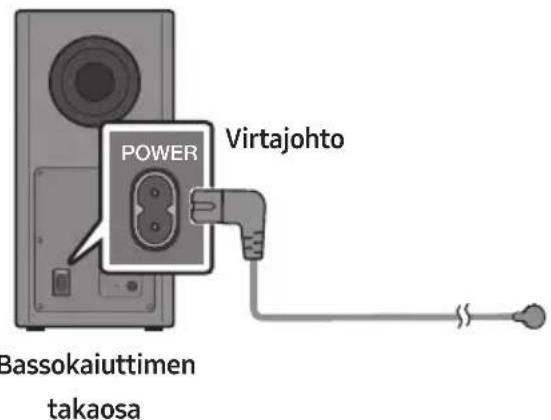

1. Kytke virtajohto bassokaiuttimeen.

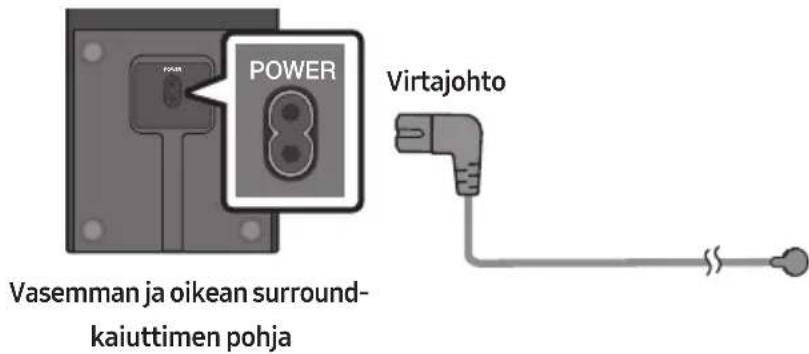

1. Liitä virtajohto vasempaan ja oikeaan surround-kaiuttimeen.

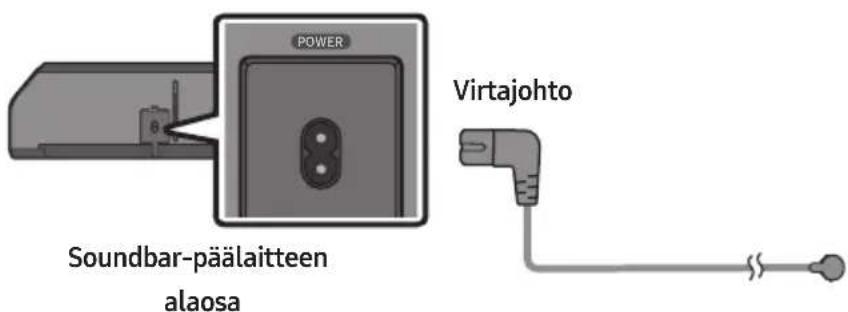

1. Liitä virtajohto Soundbariin.

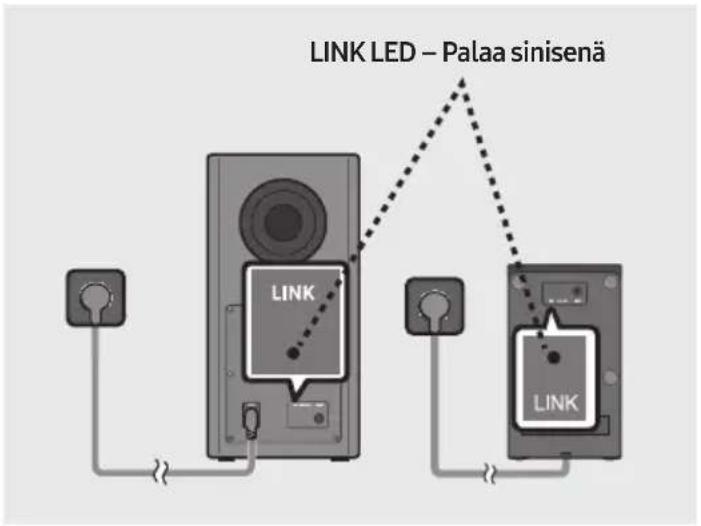

1. Kytke Soundbarin, bassokaiuttimen ja surround-kaiuttimien virta. Bassokaiutin ja surround-kaiuttimet yhdistetään automaattisesti, kun Soundbarin virta kytketään.

HUOMAUTUKSIA

• Kytke bassokaiuttimen ja surround-kaiuttimien virta ennen niiden yhdistämistä Soundbariin. Bassokaiutin ja surround-kaiuttimet yhdistetään automaattisesti, kun Soundbarin virta kytketään.
• Jos irrotat kytkennän ja kytket virtajohdon uudelleen, kun tuotteen virta on päällä, Soundbarin virta kytketään automaattisesti päälle.

Suositeltu kaiutinkokoonpano

MUISTUTUS

• Langattomassa bassokaiuttimessa ja surround-kaiuttimissa on langattomat vastaanottoantennit. Suojaa laitteet vedeltä ja kosteudelta.
• Varmista optimaalinen kuunteluelämys poistamalla mahdolliset esteet langattoman bassokaiuttimen ja surround-kaiuttimien ympäriltä.

Ennen kuin kytket manuaalisesti alla annettujen ohjeiden mukaisesti, toimi seuraavasti:

• Tarkista, onko Soundbarin ja bassokaiuttimen tai surround-kaiuttimien virtajohdot liitetty oikein.

• Varmista, että Soundbarin virta on sammutettu.

• Kytke Soundbarin päävirta pois päältä.

• Pidä bassokaiuttimen ja surround-kaiuttimien takana olevaa ID SET -painiketta vähintään 5 sekunnin ajan painettuna.

- Punainen merkkivalo bassokaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

1. Pidä kaukosäätimen Ylös-painiketta painettuna 5 sekuntia.

2. ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.

3. Soundbar-laite käynnistyy automaattisesti, kun ID SET-toiminto on valmis.

1. Tarkista, palaako LINK LED -merkkivalo sinisenä (yhteys valmis).

LINK LED -merkkivalo lakkaa vilkkumasta ja alkaa palaa tasaisesti sinisenä, kun Soundbarin ja langattoman bassokaiuttimen sekä surround-kaiuttimien välille muodostetaan yhteys.

Bassokaiuttimen ja surround-kaiuttimien takana olevat LED-merkkivalot

Merkkivalo Tila Kuvaus Ratkaisu
	Palaa	Yhteys onnistui (normaali toiminta)	-
	Vilkkuu Yhteyttä palautetaan		Varmista, että Soundbar-päälaitteeseen kytkettyvirtakaapeli on kytketty oikein tai odota noin viisi minuuttia. Jos merkkivalo vilkkuu edelleen, yritä yhdistää bassokaiutin ja surround-kaiuttimet manuaalisesti. Katso ohjeet sivulta 16.
	Palaa	Valmiustila (Soundbar-päälaitteen ollessa sammutettuna)	Varmista, että Soundbar-päälaitteeseen kytkettyvirtakaapeli on kytketty oikein.
		Yhteys katkennut	Muodosta yhteys uudelleen.Katso yhteyden manuaalisen muodostamisen ohjeetsivulta 16.
	Vilkkuu Toimintahäiriö		Tarkista Samsung-huollonyhteystiedot tästä käyttöoppaasta.

HUOMAUTUKSIA

• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY -merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.
• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta (5,8 GHz) kuin Soundbar-laite, häiriöt voivat aiheuttaa ääneen katkoja.
• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

MUISTUTUS

- Langattomassa bassokaiuttimessa ja surround-kaiuttimissa on langattomat vastaanottoantennit. Suojaa laitteet vedeltä ja kosteudelta.

- Varmista optimaalinen kuunteluelämys poistamalla mahdolliset esteet langattoman bassokaiuttimen ja surround-kaiuttimien ympäriltä.

Jos bassokaiuttimesta ja surround-kaiuttimesta lähtevä ääni on epävakaa

Kun Soundbarin lähellä on samaa taajuutta (5,8 GHz) käyttävä langaton laite (esim. langaton lähiverkko), bassokaiuttimen ja surround-kaiuttimen välinen langaton yhteys voi muuttua epävakaaksi. Tämä vaikuttaa lähtevän äänen laatuun. Tällöin bassokaiuttimen ja surround-kaiuttimen radiotaajuuskanava voidaan vaihtaa seuraavasti:

MUISTUTUS

• Tämä ei ole mahdollista, kun näyttö on sammutettu. Käynnistä ensin näyttö painamalla kaukosäätimen painiketta.

• Paina WOOFER-painiketta pystysuunnassa.

• Kun Soundbarin virta on kytketty, paina kaukosäätimen WOOFER-painiketta pystysuunnassa vähintään 5 sekunnin ajan.

- Näyttöön tulee "W-CH" ja asetettuna oleva radiotaajuuskanava.

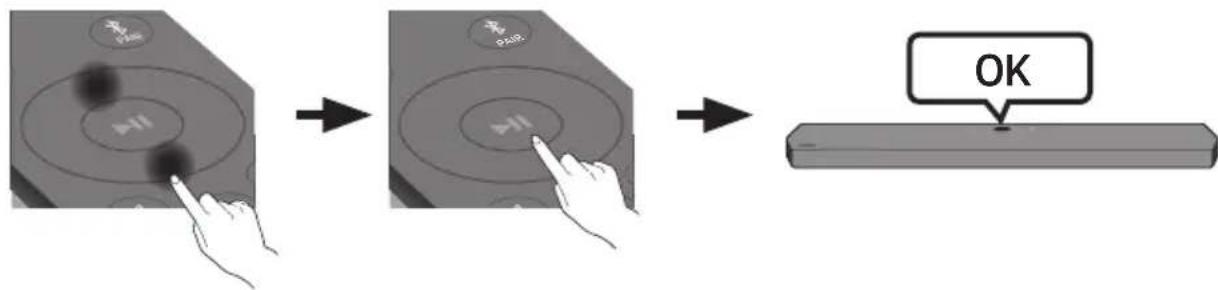

1. Voit vaihtaa radiotaajuuskanavan painamalla kaukosäätimen Ylös/Alas-painiketta ja sitten

▶II-painiketta.

- Näyttöön tulee "OK", ja sen jälkeen taajuus asetetaan vaihdetulle kanavalle.

- Voit poistua asetustilasta painamalla mitä tahansa muuta painiketta kuin Ylös/Alas-tai ▶II-painiketta.

• Oletuskanava on optimoitu välttämään ulkoisten laitteiden aiheuttamat langattomat häiriöt. Jos bassokaiutimesta ja surround-kaiutimesta lähtevä ääni ei ole epänormaali (esim. äänen huojuntaa, viivettä tai kohinaa ei ole), on suositeltavaa käyttää oletuskanavaa.
• Valittavissa on kunkin maan radiomääritysten mukaisesti 3–6 kanavaa.
• Radiotaajuuskanavan vaihtaminen saattaa vaikuttaa muiden lähellä olevien, samaa kaistanleveyttä käyttävien langattomien laitteiden (esim. langattoman lähiverkon) toimintaan.

05 LANGALLISEN TV-YHTEYDEN KÄYTTÄMINEN

Vaihtoehto 1: HDMI-kytkentä

MUISTUTUS

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Jos haluat kytkeä HDMI-kaapelin television ja Soundbarin välille, muista käyttää ARC-merkittyä liitäntää. Muussa tapauksessa et ehkä kuule television ääniä.
• Käytä kaapelia, jolla Premium HDMI -sertifioinnin logo. Varmista myös, että kaapeli on sertifioitu A-tyypin nopea HDMI Ethernet -kaapeli. (NOPEA HDMI ETHERNET -KAAPELI)

HDMI ARC (äänten palautuskanava) -liitäntää tukevan television kytkeminen

1. Sammuta Soundbarin ja television virta. Kytke sitten HDMI-kaapeli kuvassa näytetyllä tavalla.
2. Käynnistä Soundbar ja televisio.
3. Soundbar-päälaitteen näytössä näkyy "TV ARC" ja kuulet television äänet Soundbarista.

- Jos television äänet eivät kuulu, paina Soundbarin yläosan (Monitoimi) -painiketta tai kaukosäätimen (Lähde) -painiketta ja valitse tilaksi "D.IN". Näytössä lukee ensin "D.IN" ja "TV ARC" – ja kuulet television äänet.

- Kun kytket eARC-toimintoa tukevan television, näyttöön tulee teksti "eARC" ja ääni kuuluu.

• eARC-yhteyden muodostamista varten TV-valikon eARC-toiminnon pitäisi olla käytössä. Lisätietoja asetuksesta on TV:n käyttöoppaassa. (esimerkiksi Samsung-televisiossa voit tehdä sen valitsemalla Koti (n) → Asetukset (☀) → Ääni → Asiantuntijan asetukset → HDMI-eARC-tila (Autom.)
• Jos "TV ARC" ei näy Soundbar-päälaitteen näytössä, tarkista, että HDMI-kaapeli on kytketty oikeaan porttiin.
• Voit muokata Soundbarin äänenvoimakkuutta television kaukosäätimen äänenvoimakkuuspainikkeilla.

HUOMAUTUKSIA

• Kun yhdistät Soundbariin HDMI-kaapelilla HDMI ARC (äänten palautuskanava) -liitäntää tukevan television, lähetät digitaaliset ääni- ja kuvatiedot kytkemättä erillistä optista kaapelia.
• Suosittelemme, että käytät ytimetöntä HDMI-kaapelia, jos se on mahdollista. Jos käytät ytimellistä HDMI-kaapelia, käytä kaapelia, jonka ytimen halkaisija on enintään 14 milliä.
• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC-liitäntää.
• Jos lähetyksen äänet ovat Dolby Digital -koodattuja ja television "Digitaalisen lähdön äänimuoto" -asetuksena on PCM, suosittelemme sen vaihtamista Dolby Digitaliin. Kun vaihdat television asetusta, äänenlaatu paranee. (Television valikossa saatetaan käyttää eri nimiä kuin Dolby Digital ja PCM, mutta tämä riippuu televisiovalmistajasta.)

Vaihtoehto 2: optisen kaapelin kytkentä

Tarkistuslista ennen kytkemistä

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet.

1. Kun television ja Soundbarin virta on sammutettuna, kytke Soundbarin DIGITAL AUDIO IN (OPTICAL) -portti ja television OPTICAL-lähtöportti optisella kaapelilla (ei mukana) kuvan osoittamalla tavalla.
2. Käynnistä Soundbar ja televisio.
3. Paina Soundbarin yläosan Ⓐ (Monitoimi) -painiketta tai kaukosäätimen ➞ (Lähde) -painiketta ja valitse tilaksi "D.IN".
4. Television äänet kuuluvat Soundbarista.

Q-Symphony-toiminnon käyttäminen

Q-Symphony-toimintoa käytettäessä Soundbar-laite synkronoituu Samsung-TV:n kanssa ja lähettää ääntä kahden laitteen kautta, mikä takaa optimaalisen tilaäänentoiston. Kun Soundbar-laite on yhdistetty "TV+Soundbar" näkyy TV:n Äänilähtö -valikon alapuolella. Valitse asianmukainen valikko.

- Esimerkki TV:n valikosta: TV + [AV] Soundbar sarjan nimi (HDMI)

HUOMAUTUKSIA

• Toiminta voi määräytyä TV:n tukemien koodekkien mukaan.
• Tämä toiminto on tuettu vain, kun HDMI-kaapeli tai optinen kaapeli (ei mukana) on yhdistetty.
• Tämä toiminto on käytettävissä vuonna 2020 julkaistuissa Samsung-televisioissa ja joissakin Soundbar-malleissa.
• Kun käytät Q-Symphonya, voit valita vain GAME PRO- tai ADAPTIVE SOUND -asetuksen.

06 LANGATTOMAN TV-YHTEYDEN KÄYTTÄMINEN

Vaihtoehto 1: Bluetoothilla yhdistäminen

Kun Samsung-televisio yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

• Kerrallaan voi yhdistää vain yhden Samsung-television.
• Voit yhdistää Bluetoothia tukevan Samsung-television. Tarkista televisiosi tekniset tiedot.

Ensimmäinen yhteys

1. Paina Soundbarin kaukosäätimen ✝ PAIR -painiketta: näin laite siirtyy "BT PAIRING" -tilaan.

(TAI) a. Paina yläpaneelin ○ (Monitoimi) -painiketta ja valitse "BT".

"BT"-tila vaihtuu automaattisesti "BT PAIRING"-tilaksi muutaman sekunnin kuluttua automaattisesti tai "BT READY"-tilaksi, jos yhteys on tallennettuna.

b. Kun näet "BT READY", paina Soundbarin yläpaneelin (Mikrofoni käytössä / ei käytössä) -painiketta vähintään viiden sekunnin ajan, jotta näkyviin tulee "BT PAIRING".

1. Valitse Samsung-television Bluetooth-tila.

(esimerkiksi Koti (☐) → Asetukset (☒) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo → [AV] Samsung Soundbar Q950T (Bluetooth))

1. Valitse television luettelosta "[AV] Samsung Soundbar Q950T".

Käytettävissä olevan Soundbarin kohdalla lukee television Bluetooth-laiteluettelossa "Laiteparin muodostus tarvitaan" tai "Laitepari muodostettu". Jos haluat yhdistää Samsung-television Soundbariin, valitse viesti ja muodosta sitten yhteys.

- Kun Samsung-television yhdistetään, Soundbarin ylänäyttöön ilmestyy [Television nimi] → "BT".

1. Kuulet nyt Samsung-television äänet Soundbarista.

- Kun olet yhdistänyt Soundbarin Samsung-televisioosi kerran, muodosta yhteys uudelleen "BT READY" -tilassa.

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi [AV] Samsung Soundbar Q950T) Samsung-television kaiutinluettelossa, poista se.
  • Toista sitten vaiheet 1–3.

Soundbarin ja Samsung-television yhteyden katkaisminen

Paina Soundbarin yläosan Ⓧ (Monitoimi) -painiketta tai kaukosäätimen ➞ (Lähde) -painiketta ja valitse jokin muu tila kuin "BT".

- Yhteyden katkaisminen vie aikaa, koska Samsung-television täytyy vastaanottaa vastaus Soundbarilta. (Tähän kuluva aika voi vaihdella Samsungin eri televisiomalleissa.)

Mitä eroa BT READY- ja BT PAIRING -tiloilla on?

• BT READY: tässä tilassa voit yhdistää uudelleen minkä tahansa Samsungin television tai mobiililaitteen, joka on yhdistetty aiemmin.
• BT PAIRING: Tässä tilassa voit yhdistää Soundbariin uuden laitteen.

(Paina Soundbar-kaukosäätimen ✝ PAIR -painiketta tai paina Soundbarin yläosan ⚡ (Mikrofoni käytössä / ei käytössä) -painiketta vähintään viiden sekunnin ajan, kun Soundbar on "BT"-tilassa.)

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.
• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.
• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa:

– Jos Soundbarin ympärillä on vahva sähköinen kenttä.
– Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
– Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

Vaihtoehto 2: Wi-Fi-yhteyden muodostaminen

Yhteyden muodostamista edeltävä tarkistuslista

• Wi-Fi-yhteys on käytettävissä vain Samsung-televisiossa.
• Varmista, että langattoman reitittimen (Wi-Fi) virta on kytketty ja että televisio on yhdistetty reitittimeen.
• Television ja Soundbarin on oltava yhdistettyinä samaan langattomaan verkkoon (Wi-Fi).
• Jos langaton reititin (Wi-Fi) käyttää DFS-kanavaa, television ja Soundbarin välille ei voi muodostaa Wi-Fi-yhteyttä. Saat lisätietoja ottamalla yhteyttä Internet-palveluntarjoajaasi.
• Valikot voivat vaihdella valmistusvuoden mukaan, joten perehdy television käyttöoppaaseen.

• Jos haluat muodostaa television ja Soundbarin välille Wi-Fi-yhteyden, yhdistä ensin Soundbar langattomaan reitittimeen. Lisätietoja Wi-Fi-yhteyden muodostamisesta on sivulla 31.

• Lisätietoja Soundbarin Wi-Fi-yhteydestä on sivulla 31: "Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen".

• Vaihda television syöttölähde Soundbarin Ääni-valikossa.

- Samsung-televisiot, jotka on julkistettu vuonna 2017 tai myöhemmin Koti (✉) → Asetukset (✉) → Ääni → Äänilähtö → [AV] Samsung Soundbar Q950T (Wi-Fi)

07 ULKOISEN LAITTEEN KYTKEMINEN

Vaihtoehto 1: HDMI-kaapelilla kytkentä (Dolby Atmos -dekoodaus ja -toisto)

Tarkistuslista ennen kytkemistä

• Dolby Atmos® ja DTS:X ovat tuettuja vain HDMI-tilassa.
- Jos Äänilähtö -asetuksissa on Toissijainen ääni -asetus, varmista, että Toissijainen ääni -asetuksena on Ei käytössä.
- Varmista, että sisältö tukee Dolby Atmos® -ääntä.

1. Kytke ulkoisen laitteen HDMI OUT portti Soundbar-laitteen alaosan HDMI-porttiin HDMI kaapelilla.
2. Liitä TV:n HDMI IN portti HDMI kaapelilla Soundbar-laitteen alaosassa olevaan HDMI TO TV (eARC/ARC) porttiin.
3. Käynnistä Soundbar-laite ja ulkoinen laite.
4. Paina (Monitoimi) -painiketta Soundbar-laitteen yläosassa tai (Lähde) -painiketta kaukosäätimessä ja valitse sitten "HDMI 1" tai "HDMI 2"-tila.
5. Soundbar-laitteen näytössä näkyy, että "HDMI 1" tai "HDMI 2"-tila on valittuna ja Soundbar-laite alkaa toistaa ääntä.

HUOMAUTUKSIA

• Kun käytössä on Dolby Atmos®: Jos tulolähde on Dolby Atmos®, lähtösignaali on 9.1.4-kanavainen. Kun Dolby Atmos® on käytössä, Soundbar-laitteen SOUND MODE -painikkeella ohjattavat äänitehostetilat eivät ole käytettävissä.
• Kun Dolby Atmos® otetaan käyttöön, ylänäyttöön ilmestyy "DOLBY ATMOS".
• Dolby Atmos® -asetusten määrittäminen BD-soittimessa tai muussa laitteessa.

Avaa BD-soittimen tai muun laitteen asetusvalikon äänilähtöasetukset ja varmista, että Bittivirta-asetuksena on Ei koodausta. Esimerkiksi Samsungin BD-soittimessa valitse Asetukset → Ääni → Digitaalilähtö ja valitse sitten Bittivirta (käsittelemätön).

Vaihtoehto 2: optisen kaapelin kytkentä

1. Kytke optinen kaapeli (ei mukana) Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntään ja ulkoisen laitteen OPTICAL OUT -porttiin.
2. Käynnistä Soundbar-laite ja ulkoinen laite.
3. Paina (Monitoimi) -painiketta Soundbar-laitteen yläosassa tai (Lähde) -painiketta kaukosäätimessä ja valitse sitten "D.IN"-tila.
4. Soundbar-laite toistaa ulkoisesta laitteesta tulevat äänet.

08 MOBIILILAITTEEN YHDISTÄMINEN

Vaihtoehto 1: Bluetoothilla yhdistäminen

Kun mobiililaite yhdistetään Bluetoothilla, kuulet stereoänet ilman vaivalloista kaapeleiden kytkemistä.

- Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti.

Ensimmäinen yhteys

- Kun olet yhdistämässä uutta Bluetooth-laitetta, varmista, että se on 1 metrin säteellä.

1. Paina Soundbarin kaukosäätimen ✝ PAIR-painiketta: näin laite siirtyy "BT PAIRING"-tilaan.

(TAI) a. Paina yläpaneelin ○ (Monitoimi) -painiketta ja valitse "BT".

"BT"-tila vaihtuu automaattisesti "BT PAIRING"-tilaksi muutaman sekunnin kuluttua automaattisesti tai "BT READY"-tilaksi, jos yhteys on tallennettuna.

b. Kun näet "BT READY", paina Soundbarin yläpaneelin (Mikrofoni käytössä / ei käytössä) -painiketta vähintään viiden sekunnin ajan, jotta näkyviin tulee "BT PAIRING".

1. Valitse laitteessasi näytettävästä luettelosta "[AV] Samsung Soundbar Q950T".

- Kun Soundbar yhdistetään mobiililaitteeseen, ylänäyttöön ilmestyy [Mobiililaitteen nimi] → "BT".

1. Voit toistaa Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbarin kautta.

- Kun olet yhdistänyt Soundbarin mobiililaitteeseesi kerran, muodosta yhteys uudelleen "BT READY"-tilassa.

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo ennestään jokin Soundbar-laite (esimerkiksi "[AV] Samsung Soundbar Q950T") mobiililaitteen kaiutinluettelossa, poista se.
  • Toista vaiheet 1 ja 2.

Mitä eroa BT READY- ja BT PAIRING -tiloilla on?

• BT READY: tässä tilassa voit yhdistää uudelleen minkä tahansa Samsungin television tai mobiililaitteen, joka on yhdistetty aiemmin.
• BT PAIRING: Tässä tilassa voit yhdistää Soundbariin uuden laitteen.

(Paina Soundbar-kaukosäätimen ✝ PAIR -painiketta tai paina Soundbarin yläosan Ⓞ (Mikrofoni käytössä / ei käytössä) -painiketta vähintään viiden sekunnin ajan, kun Soundbar on "BT"-tilassa.)

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.
• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.
• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa:

– Jos Soundbarin ympärillä on vahva sähköinen kenttä.
– Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
- Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

• Soundbar-laite tukee SBC-koodattua dataa (44,1 kHz, 48 kHz).

• Yhdistä vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
• Soundbar-laitetta ei voi yhdistää Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.
• Kun yhdistät Soundbar-laitteen Bluetooth-laitteeseen, sijoita ne mahdollisimman lähelle toisiaan.
• Mitä kauempana Soundbar-laite ja Bluetooth-laite ovat toisistaan, sitä huonompi äänenlaatu on. Bluetooth-yhteys voi katketa, kun laitteet ovat tehollisen käyttöalueen ulkopuolella.
• Bluetooth-yhteys ei ehkä toimi tarkoitetulla tavalla alueilla, joilla vastaanoton laatu on huono.
• Bluetooth-laitteessa voi esiintyä kohinaa tai toimintahäiriö seuraavissa tilanteissa:

– Kun runko on kosketuksissa Bluetooth-laitteen tai Soundbar-laitteen lähetinvastaanottimeen

- Kulmissa tai kun lähellä on este, kuten seinä tai väliseinä, jotka voivat aiheuttaa sähköisiä muutoksia.

- Kun laite on alttiina muiden samalla taajuusalueella toimivien tuotteiden, kuten lääkinnällisten laitteiden, mikroaaltouunien ja langattomien lähiverkkolaitteiden, aiheuttamille radiohäiriöille.

- Ovien ja seinien kaltaiset esteet voivat vaikuttaa äänenlaatuun, vaikka laitteet olisivat tehollisella käyttöetäisyydellä toisistaan.

• Huomaa, että Soundbar-laitetta ei voi liittää muiden laitteiden pariksi Bluetooth-toiminnon käytön aikana.
• Tämä langaton laite voi toiminnassa ollessaan aiheuttaa sähköisiä häiriöitä.

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaisminen

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
- Kun Soundbarin yhteys Bluetooth-laitteeseen katkaistaan, Soundbarin ylänäytössä näkyy "BT DISCONNECTED".

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaisminen

Paina ⚙ (Monitoimi) -painiketta Soundbar-laitteen yläosassa tai ➞ (Lähde) -painiketta kaukosäätimessä ja poista "BT"-tila käytöstä.

• Yhteyden katkaisminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaismiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbarin yhteys Bluetooth-laitteeseen katkaistaan, Soundbarin ylänäytössä näkyy "BT DISCONNECTED".

Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen

Jos haluat yhdistää Soundbarin mobiililaitteeseen langattomalla verkolla (Wi-Fi), tarvitset SmartThings-sovelluksen.

Ensimmäinen yhteys

1. Asenna SmartThings-sovellus mobiililaitteeseesi (älypuhelimeen tai tablet-laitteeseen) ja käynnistä sovellus.
2. Lisää Soundbar-laite sovelluksen näyttöön tulevien ohjeiden mukaisesti.
3. Automaattinen ponnahdusikkuna (toinen näyttökuva alla) ei ehkä näy joissakin laitteissa. Jos ponnahdusikkuna ei avaudu, paina “+”-painiketta Home-näytössä. Soundbar-laite lisätään sovellukseen.

Amazon Alexan määrittäminen

• Amazon Alexa on Amazonin tarjoama palvelu.
- Tämä palvelu on käytettävissä vain joillakin kielillä, mutta ei muissa maissa tai muilla alueilla.

Alexan avulla voit toistaa musiikkia, kuunnella uutisia, tarkastella sääennusteita ja hallita kodinkoneita. Amazon Alexan käyttö edellyttää Amazon-tiliä, jotta Soundbar-laite voidaan yhdistää verkkoon.

1. Asenna SmartThings -sovellus mobiililaitteeseesi ja käynnistä se sitten.
2. Anna Alexa-tili sovelluksen ohjeiden mukaan ja kirjaudu palveluun.

1. Käytä Alexa-palvelua kutsumalla Alexaa tai painamalla Soundbar-laitteen (Monitoimi) -painiketta 3 sekuntia.

- Kutsu Alexaa painamalla (Monitoimi) -painiketta 3 sekuntia. Ota puheentunnistus käyttöön painamalla painiketta jonkin aikaa ja puhumalla.

Kokeiltavat asiat Esimerkki sanottavista sanoista
Äänenvoimakkuus	“Alexa, lisää äänenvoimakkuutta.”
	“Alexa, vähennä äänenvoimakkuutta”
Amazon Musicin suoratoistosisällön kuunteleminen	“Alexa, soita jotain jazz-musiikkia”
Toiston ohjaus	“Alexa, soita seuraava kappale.”
	“Alexa, pysäytä musiikki.”
	“Alexa, mikä tämä kappale on?”
Säätiedot “Alexa, millainen sää on?”
Ajastimen ajastus “Alexa, aseta ajastin 10 minuuttiin.”

Tap Sound -toiminnon käyttäminen

Napauttamalla Soundbar-laitetta mobiililaitteella voit toistaa mobiililaitteessa olevaa sisältöä Soundbar-laitteen kautta.

• Tämä toiminto ei ehkä ole tuettu kaikissa mobiililaitteissa.
• Tämä toiminto on yhteensopiva vain niiden Samsung-mobiililaitteiden kanssa, joissa on Android 8.1 tai uudempi versio.

1. Ota laitteen Tap Sound -toiminto käyttöön.

- Lisätietoja toiminnon ottamisesta käyttöön on alla olevassa kohdassa "Tap Sound -toiminnon asettaminen".

1. Napauta Soundbar-laitetta mobiililaitteella. Valitse näyttöön tulevassa viesti-ikkunassa "Aloita nyt". Mobiililaitteen ja Soundbar-laitteen välille muodostetaan Bluetooth-yhteys.

2. Toista mobiililaitteessa olevan sisällön ääntä Soundbar-laitteen kautta.

3. Tämä toiminto yhdistää mobiililaitteen Soundbar-laitteeseen Bluetooth-yhteyden kautta tunnistamalla värinän, jota syntyy, kun laite koskettaa Soundbar-laitetta.

4. Varmista, että mobiililaite ei napauta Soundbar-laitteen terävää kulmaa. Soundbar-laite tai mobiililaite voi naarmuuntua tai vaurioitua.
5. Suosittelemme, että mobiililaite suojataan kotelolla. Napauta kevyesti Soundbar-laitteen yläosassa olevaa leveää aluetta käyttämättä liiallista voimaa.
6. Jos haluat käyttää tätä toimintoa, päivitä SmartThings-sovellus uusimpaan versioon. Tämä toiminto ei ehkä ole tuettu kaikissa sovellusversioissa.

Tap Sound -toiminnon asettaminen

Ota Tap View, Tap Sound -toiminto käyttöön SmartThings -sovelluksen avulla.

1. Käynnistä SmartThings-sovellus mobiililaitteessa.
2. Valitse (≡→_) mobiililaitteessa näkyvässä SmartThings-sovellusnäytössä.
3. Jos haluat, että toiminto toimii, kun mobiililaite siirretään lähelle Soundbar-laitetta, valitse "Tap View, Tap Sound" -asetukseksi Käytössä. Toiminto otetaan käyttöön.

HUOMAUTUKSIA

• Kun mobiililaite on virransäästötilassa, Tap Sound -toiminto ei toimi.
• Tap Sound -toiminto ei ehkä toimi, jos Soundbar-laitteen lähellä on sähkölaitteita tai muita radiohäiriöitä aiheuttavia laitteita. Varmista, että laitteet, jotka voivat aiheuttaa radiohäiriöitä, ovat riittävän kaukana Soundbar-laitteesta.

09 SEINÄKIINNIKKEEN ASENTAMINEN

Asentamisen varotoimenpiteet

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbarin.

- Halkaisija: M5

- Pituus: suosittelemme vähintään 35 milliä.

• Yhdistä laitteen kaapelit ulkoisiin laitteisiin, ennen kuin asennat Soundbarin seinälle.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat sen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Seinäkiinnitin

Pidikeruuvi Ruuvi

Seinäkiinnitinkannatin

1. Aseta Seinäkiinnitin seinäpintaa vasten.

- Seinäkiinnitin on asetettava vaakasuoraan asentoon. - Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitin seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta Keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan A-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitin.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

1. Työnnä ruuvi (ei mukana) jokaisen Pidikeruuvi -ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Asenna 2 Seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan 2:lla Ruuvilla.

• Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

1. Asenna Soundbar-laite siihen kiinnitettyjen Seinäkiinnittimien avulla ripustamalla Seinäkiinnittimet seinässä oleviin Pidikeruuveihin.

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että Seinäkiinnittimet ovat pitävästi Pidikeruuvien varassa.

- Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu'uta sitten Seinäkiinnittimet alas, niin että Seinäkiinnittimet ovat tukevasti Pidikeruuvien.

Surround-kaiuttimien asentaminen seinään

Voit ostaa erikseen seinätelineet surround-kaiuttimien asentamiseksi seinään.

Samsung ei myy seinätelineitä.

Surround-kaiuttimien seinäasennusta koskevia huomautuksia

• Surround-kaiuttimien seinätelineiden pitää pystyä kannattelemaan enemmän kuin 8,0 kg.
  • Reiän koko: kierre 1/4 - 20 UNC
• Tarkista seinän lujuus ennen seinätelineen pidikkeiden asentamista. Jos seinän lujuus ei riitä, vahvista seinä ennen seinätelineen pidikkeiden ja kaiuttimien asentamista seinään.
• Samsung ei vastaa tuotteelle aiheutuvista vahingoista, jotka johtuvat tuotteen väärästä asennuksesta.
• Älä asenna kaiuttimia kyljelleen tai ylösalaisin.

10 SOUNDBARIN ASENTAMINEN TV-JALUSTAN PÄÄLLE

Osa

Kumitassu

Kiinnitä Kumitassut Soundbarin pohjaan, ennen kuin asetat sen TV-jalustalle. Kiinnitä Kumitassut niin, että ne eivät ulotu TV-telineen reunojen ulkopuolelle. Katso alla olevaa kuvaa.

Sijoita Soundbar-laite TV:n jalustaan.

Kohdista kuvan mukaisesti Soundbar-laitteen keskikohta TV:n keskikohtaan ja aseta Soundbar-laite varovasti TV:n jalustaan.

Aseta mikrofoni jalustan etuosaan siten, että se ei häiritse puheentunnistusta.

HUOMAUTUKSIA

• Varmista, että Soundbar-laite on asetettu tasaiselle ja vakaalle alustalle.
• Riittämätön välimatka televisioon voi aiheuttaa ongelmia puheentunnistukseen ja ääneen.

11 OHJELMISTOPÄIVITYS

Automaattinen päivitys

Kun Soundbar on yhteydessä Internetiin, ohjelmisto päivitetään automaattisesti aina, kun Soundbar sammutetaan.

- Jos haluat käyttää automaattista päivitystoimintoa, Soundbarin täytyy olla yhteydessä Internetiin. Soundbarin Wi-Fi-yhteys katkaistaan, jos Soundbarin virtajohto irrotetaan tai sähköt katkeavat. Jos sähköt katkeavat ja palaavat tai jos kytket virtajohdon uudelleen, käynnistä Soundbar ja yhdistä se uudelleen Internetiin.

USB-päivitys

Samsung voi jatkossa tarjota päivityksiä Soundbarin laiteohjelmistoon.

Kun päivitys on saatavilla, voit päivittää Soundbarin liittämällä sen SERVICE-porttiin USB-muistitikun, joka sisältää laiteohjelmistopäivityksen.

1. Siirry Samsung sivustoon (www.samsung.com) → etsi mallin nimi asiakastuen valikosta.

- Lisätietoja päivittämisestä on kohdassa Päivitysopas.

1. Lataa päivitystiedosto (USB-tyyppi).

2. Pura tiedoston pakkaus, jolloin syntyy tiedostonimen mukainen kansio.

3. Tallenna luotu kansio USB-muistiin ja liitä se sitten Soundbar-laitteeseen.

4. Käynnistä Soundbar-laite. Tämän jälkeen tuote päivitetään kolmen minuutin kuluessa, ja näytössä näkyy ilmoitus "UPDATE".

- Älä sammuta laitetta tai poista USB-muistia päivityksen aikana.

- Jos "UPDATE" -ilmoitusta ei näy näytössä, irrota virtajohto Soundbar-laitteesta ja kytke se sitten uudelleen.

- Jos uusin versio on jo asennettu, päivitystä ei suoriteta.

- USB-tyypin mukaan voi olla, että päivitystä ei tueta.

Alustus

Kun Soundbar-laite on käynnissä, paina laitteen (ei kaukosäätimen) - + (Äänenvoimakkuus) -painikkeita samanaikaisesti vähintään viiden sekunnin ajan. Näytössä lukee "INIT" ja Soundbar alustetaan.

MUISTUTUS

- Kaikki Soundbarin asetukset alustetaan. Tee tämä vain, kun alustus on tarpeen.

12 VIANMÄÄRITYS

Tarkista seuraavat asiat ennen yhteydenottoa huoltoon.

Jos virta ei mene päälle

→Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa.

Jos toiminnot eivät toimi oikein

→Irrota virtajohto ja kytke se sitten uudelleen.
→Irrota virtajohto ulkoisesta laitteesta ja yritä uudelleen.
→Jos signaali ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso ohjeet sivulta 9.)

Jos kaukosäädin ei toimi

→Käytä kaukosäädintä ja seuraa Soundbaria tarkasti.
→Vaihda paristot uusiin.

Jos Soundbar ei toista ääni

→Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta.
→Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta.
→Valitse television äänilähdöksi Soundbar. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( → Asetukset ( ) ⚙ Ääni → Äänilähtö → valitse Soundbar)

→ Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen.
→Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta.
→Alusta tuote ja yritä uudelleen. (Katso sivua 39.)

Jos bassokaiuttimesta ja surround-kaiuttimista ei kuulu ääntä

→Tarkista, palavatko bassokaiuttimen ja surround-kaiuttimien takana olevat LED-merkkivalot sinisenä. Yhdistä Soundbar ja bassokaiutin sekä surround-kaiuttimet uudelleen, jos merkkivalo vilkkuu sinisenä tai se on muuttunut punaiseksi. (Katso sivua 16.)
→Jos Soundbar-laitteen ja bassokaiutin välissä on este, voi ilmetä ongelmia. Siirrä laitteet kauemmas esteistä.
→Muut lähellä olevat radiotaajuisia signaaleja lähettävät laitteet voivat häiritä yhteyttä. Pidä kaiutin etäällä tällaisista laitteista.
→Irrota virtapistoke ja kytke se takaisin.

Jos bassokaiuttimen ja surround-kaiuttimen äänessä ilmenee huojuntaa, viivettä tai kohinaa

→Jos Soundbarin ja bassokaiuttimen välissä on jokin esine, se saattaa aiheuttaa ongelmia. Siirrä ne paikkaan, jossa ei ole tällaisia esineitä.
→Äänessä voi ilmetä huojuntaa tai viivettä, kun bassokaiutin ja surround-kaiutin ovat kaukana Soundbarista. Siirrä ne Soundbarin lähelle.

→Äänessä voi ilmetä huojuntaa tai viivettä, kun Soundbar on lähellä instrumenttia tai sähköistä laitetta, joka saattaa aiheuttaa radiohäiriöitä. Siirrä Soundbar kauas laitteista, jotka saattavat aiheuttaa radiohäiriöitä (Esim. langaton reitinin).
→Voit vaihtaa radiotaajuuskanavan. (Katso sivua 18.)
→Vaihda TV-verkon yhteyden tila langattomasta langalliseksi.

Bassokaiuttimen äänenvoimakkuus on liian pieni

→Toistettavan sisällön alkuperäinen äänenvoimakkuus voi olla pieni. Yritä säätää bassokaiuttimen voimakkuutta. (Katso sivua 11.)
→Siirrä bassokaiutin lähemmäs itseäsi.

Jos televisiota ei ole kytketty HDMI TO TV (eARC/ARC) -liitännällä

→Tarkista, onko HDMI-kaapeli kytketty oikein ARC-liitäntään. (Katso ohjeet sivulta 20.)
→ Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin.
→HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa.

(Samsung-televisionssa voit tehdä sen valitsemalla Koti (m)→ Asetukset ( )

Yleiset → Ulkoisten laitteiden hallinta → Anynet+ (HDMI-CEC) PALAA)

→eARC-yhteyden muodostamista varten TV-valikon eARC-toiminnon pitäisi olla käytössä.

(Samsung-televisiossa voit tehdä sen valitsemalla Koti (n)→ Asetukset ( )

Ääni → Asiantuntijan asetukset → HDMI-eARC-tila (Autom.)

Ääntä ei kuulu, kun laite on kytketty televisioon HDMI TO TV (eARC/ARC) -tilassa.

→Laite ei pysty toistamaan tulosignaalia. Vaihda television äänilähtöasetukseksi PCM tai Dolby Digital. (Samsung-televisiota käytettäessä: Koti (n) → Asetukset ( ) → Ääni → Asiantuntijan asetukset → Digitaalisen lähdön äänimuoto)

Jos Bluetooth-yhteys ei ole mahdollinen

→Kun olet yhdistämässä uutta laitetta, vaihda tilaksi "BT PAIRING". (Paina kaukosäätimen ✝PAIR -painiketta tai paina laitteen Ⓜ Mikrofoni käytössä / ei käytössä) -painiketta vähintään viiden sekunnin ajan.)
→Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta.
→Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisionssa voit tehdä sen valitsemalla Koti ( → Asetukset ( → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo)
→Television automaattinen yhdistäminen voi olla poissa käytöstä. Kun Soundbar-laite on "BT READY" -tilassa, valitse ON-TV CONNECT painamalla Soundbar-laitteen kaukosäätimen ▶II -painiketta 5 sekuntia. Jos asetuksena on OFF-TV CONNECT, vaihda asetusta painamalla ▶II -painiketta uudelleen 5 sekuntia.
→Irrota virtapistoke, kytke se takaisin ja yritä uudelleen. →Alusta tuote ja yritä uudelleen. (Katso sivua 39.)

Jos Bluetooth-äänentoisto pätkii

→Äänessä voi olla katkoja radiotaajuisten häiriöiden tai lähellä olevien elektronisten laitteiden takia. Pidä tällaiset laitteet poissa Soundbar-laitteen läheltä, jotta välttäisit radiohäiriöt. Esimerkki: mikroaaltouunit.
→Jos yhdistetty laite on kaukana Soundbarista, äänet saattavat pätkiä. Siirrä laite lähemmäs Soundbaria.
→Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, äänet saattavat pätkiä. Tarkista käyttöympäristö ja -olosuhteet.

Jos Wi-Fi-yhteys ei ole mahdollinen

→Tarkista, onko langaton reititin käynnissä.
→Sammuta reititin, käynnistä se uudelleen ja yritä uudelleen.
→Jos langattoman reitittimen signaali on liian heikko, yhteys ei ehkä ole mahdollinen. Siirrä reititin lähemmäs Soundbaria tai säädä asennuspaikkaa siten, että tiellä ei ole mitään esteitä.
→Jos langaton reitittimesi on uusi, kaiuttimen verkkoasetukset on määritettävä uudelleen.

Jos Alexa ei vastaa

Kun mikrofoni on poissa käytöstä tai sen vastaanotto on heikko

→Ota mikrofoni käyttöön painamalla Soundbar-laitteen yläosassa olevaa

∅ (Mikrofoni käytössä / ei käytössä) -painiketta.

→Ympäristön melu voi aiheuttaa sen, ettei äänentunnistus ole käytettävissä. Vähennä melua ja yritä uudelleen.

Kun verkkoyhteys on katkennut

→ Verkko ei ehkä ole käytettävissä. Määritä verkko uudelleen. (Katso ohjeet sivulta 31)

Kun Alexa on määritetty väärin

→ Määritä Alexa uudelleen SmartThings -sovelluksen avulla. (Katso ohjeet sivulta 32)
→Tarkista Alexan tukemat maat Amazonin sivustosta. Palvelu ei ole käytettävissä muissa maissa.

Jos Soundbar ei mene päälle samalla kuin televisio

→Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio.

13 LISENSSILLÄ

DOLBY ATMOS

• Spotify-ohjelma on seuraavasta osoitteesta löytyvien kolmansien osapuolten lisenssien alainen : www.spotify.com/connect/third-party-licenses.
• Saat lisätietoja Spotify Connectista osoitteesta www.spotify.com/connect

14 AVOIMEN LÄHDEKIELEN LISENSSI- ILMOITUS

Jos sinulla on avoimen lähdekoodin ohjelmistoihin liittyviä kysymyksiä tai pyyntöjä, ota yhteys Samsung Open Sourceen (http://opensource.samsung.com)

15 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
• Käsittelykulut voidaan periä, jos
  (a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
  (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

16 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-Q950T
Paino 7,1 kg
Mitat (leveys x korkeus x syvyys) 1232,0 x 69,5 x 138,0 mm
Käyttölämpötila +5°C - +35°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho	(18W x 6) + (10W x 3) + (18W x 6) +160W + (35W x 4)
Tuetut toistomuodot	Dolby Atmos (True HD / Digital Plus), DolbyDigital, DTS-HD Master Audio, DTS:X, DTS
LANGATTOMAN LAITTEEN LÄHTÖTEHOWi-Fi-lähettimen enimmäisteho	100 mW alueella 2,4 GHz – 2,4835 GHz, 200 mWalueella 5,15 GHz – 5,25 GHz, 100 mW alueella5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäisteho	100 mW alueella 2,4 GHz–2,4835 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz–5,85 GHz
Bassokaiuttimen nimi PS-WR95BB
Paino 9,8 kg
Mitat (leveys x korkeus x syvyys) 210,0 x 403,0 x 403,0 mm
VAHVISTINLähtöteho 160W
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz–5,85 GHz
Surround-kaiutin nimi PS-SQ90BB-1, PS-SQ90BB-2
Paino 2,1 kg
Mitat (leveys x korkeus x syvyys) 120,0 x 210,0 x 141,0 mm
VAHVISTINLähtöteho	35W x 4
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz–5,85 GHz

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi-toiminto otetaan käyttöön tai poistetaan käytöstä.

Kokonaisvirrankulutus valmiustilassa (W) 5,2W
Wi-FiPortin passivointitapa	Ota Wi-Fi käyttöön tai poista se käytöstä painamallaID SET-painiketta Soundbar-laitteen alapaneelissa30 sekuntia.
BluetoothPortin passivointitapa	Ota Bluetooth käyttöön tai poista se käytöstä painamallaNETWORK-painiketta Soundbar-laitteen alapaneelissa 30 sekuntia.

- Samsung vakuuttaa, että tämä laite on direktiivin 2014/53/EY mukainen. EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internet-osoitteessa: http://www.samsung.com, valitse Tuki >Hae tukea ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa. Tämän laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää vain sisätiloissa.

CE

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa
