DH 24PD2 - Pora HITACHI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Raskasporakone
Malli	DH 24PD2
Tuotemerkki	Hitachi
Tehonotto	720 W
Jännite	110 V, 230 V (alueesta riippuen)
Kuormittamaton nopeus	0 – 1050 min⁻¹
Kuormitettu iskunopeus	0 – 4600 min⁻¹
Poraussyvyys (betoni)	3.4 – 24 mm
Poraussyvyys (teräs)	13 mm
Poraussyvyys (puu)	32 mm
Paino (ilman johtoa ja sivukahvaa)	2.8 kg
Pölynerotusadapterin maksimisyvyys	100 mm (säädettävä)
Pölypussin tilavuus	0.4 litraa
Vakiovarusteet	Kantolaukku, sivukahva, pölynerotusadapteri, pölypussi, korkki
Käyttötavat	Pyöriminen + isku, Vain pyöriminen
Nopeudensäätö	Muuttuvanopeuksinen liipaisin
Terän varsi tyyppi	SDS-plus
Äänenpainetaso	90 dB(A)
Äänitehotaso	103 dB(A)
Tärinätaso (painotettu RMS)	8.6 m/s²
Turvaominaisuudet	Kaksoiseristys, kuulosuojaus suositeltava
Voitelu	Matalaviskoosisen rasvan vaihto valtuutetussa huoltoliikkeessä

Usein kysytyt kysymykset - DH 24PD2 HITACHI

Miten vaihdan poranterän Hitachi DH 24PD2:een?

Varmista ensin, että työkalu on irrotettu pistorasiasta. Vedä kädensija täysin taakse (kuten kuvassa 2) vapauttaaksesi terän. Aseta uusi SDS-plus-terä kiertoliikkeellä, kunnes se lukittuu. Vedä terästä varmistaaksesi, että se on lukittunut.

Mikä on pölynerotusadapterin maksimiporaussyvyys betonissa?

Maksimiporaussyvyys on 100 mm käytettäessä pölynerotusadapteria. Syvyyttä voidaan säätää rajoittimella (katso kuva 12).

Voinko käyttää tätä porakonetta puun tai teräksen poraamiseen?

Kyllä, mutta sinun on käytettävä vain pyöriminen -tilaa ja kiinnitettävä valinnainen 13 mm porakoneistukka ja istukan adapteri. Älä käytä iskutilaa puun tai teräksen poraamiseen.

Minkä tyyppistä istukkaa DH 24PD2 käyttää?

Työkalussa on SDS-plus-istukka nopeaa teränvaihtoa varten. 13 mm porakoneistukkaan adapteri on saatavana lisävarusteena tavallisille pyöreille varsille.

Miten puhdistan pölypussin?

Irrota pölypussi pääyksiköstä, vedä kisko ulos ja tyhjennä pöly. Puhdista pussi tarvittaessa. Säännöllinen tyhjennys parantaa pölynkeruun tehokkuutta.

Mitä turvatoimia minun tulee noudattaa tätä työkalua käytettäessä?

Käytä aina kuulosuojaimia (melutaso > 90 dB). Käytä silmäsuojaimia ja pölynaamaria. Pidä kädet poissa pyörivistä osista. Varmista, että työalueella ei ole piilossa olevia kaapeleita tai putkia ennen poraamista.

Miten vaihdan isku- ja vain pyöriminen -tilojen välillä?

Paina painonuppia ja käännä vaihdevipu T-merkkiin pyörimiselle + iskulle, tai poran merkkiin vain pyörimiselle (katso kuvat 6 ja 16).

Voinko käyttää tätä työkalua ruuvaukseen?

Kyllä, valinnaisella istukan adapterilla ja terillä. Käytä vain pyöriminen -tilaa ja valitse sopiva terä ruuvin koon mukaan (nro 2 3-5 mm ruuveille, nro 3 6-8 mm).

Mitä teen, jos työkalu pysähtyy tai käy hitaasti?

Tarkista, että terä on kunnolla asetettu eikä ole tylsä. Tarkasta virtajohto vaurioiden varalta. Jos ongelma jatkuu, ota yhteyttä Hitachin valtuutettuun huoltoliikkeeseen hiiliharjojen tarkistusta tai korjausta varten.

Onko DH 24PD2 yhteensopiva kartio-osaisten poranterien kanssa?

Kyllä, käyttämällä valinnaista kartioadapteria. Kiinnitä adapteri työkaluun, aseta kartioporanterä ja kiinnitä se. Käytä sokkaa terän poistamiseen (katso kuvat 19-20).

KÄYTTÖOHJE DH 24PD2 HITACHI

Lue ohjeet huolellisesti ennen käyttöä.

	Suomi English
1Poranterä Drill bit
2SDS-plus kara Part of SDS-plus shank
3Etusuojus Front cap
4Lukitusrengas Grip
5Pölysuojus Dust cup
6Pölynkerääjä (B) Dust collector (B)
7Painike Push button
8Muuttovipua Change lever
9Painike Push button
10Sivukädensija Side handle
11Polynkerääjän kiinnitin Dust-collecting adapter
12Pölyputki Hose
13Pölypussi Dust bag
14Tanko Rail
15Asennusreikä Mounting hole
16Sivukahvan nuppi Knob on side handle
17Kiinnitystuki	Attachment rod
18Pölyputken kiinnitin	Hose attachment hole
19Pölypussin kiinnitin	Dustbag attachment hole
20Siipipultti Wing bolt
21Lukitsin	Stopper
22Kansi	Cap
23Poraistukka	Drill chuck
24Istukanpidin	Chuck adapter
25Istukanpidin (D)	Chuck adapter (D)
26Terä	Bit
27Istukka	Socket
28Kartiokaran sovituskanta	Taper shank adapter
29Kiila	Cotter
30Kannatin	Rest

SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING!

Sähkötyökaluja käytettäessä tulee aina noudattaa perusturvallisuustoimenpiteitä, jotta tulipalon, sähköiskun ja henkilövaurioiden määrää voitaisiin pienentää.

Lue kaikki nämä ohjeet ennen kuin alat käyttää laitetta ja pidä ohjekirjanen tallessa.

Turvallista käyttöä varten toimi seuraavasti:

1. Pidä työskentelypaikka aina siistinä. Onnettomuuksia sattuu herkemmin epäsiistissä ympäristössä.

2. Valitse työskentelypaikka huolella.

Älä jätä sähkötyökaluja sateeseen.

Älä käytä työkalua kosteassa tai märässä paikassa. Pidä työskentelypaikka hyvin valaistuna.

Älä käytä sähkötyökaluja paikassa, jossa on tulipalotai räjähdysvaara.

1. Vältä sähköiskun vaaraa. Älä kosketa maadoitettuja pintoja. (esim. putkeja. lämpökennoja, liesiä, jääkaappeja).

2. Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Älä anna vieraiden koskettaa työkalua tai jatkojohtoa. Kaikki vieraat on pidettävä poissa työskentelyalueelta.

3. Pane käyttämättömänä olevat työkalut pois säilytyspaikkaan. Kun työkaluja ei käytetä, ne on säilytettävä kuivassa, lukittavassa paikassa korkealla poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

4. Älä ylikuormita konetta. Sen suorituskyky on paras ja turvallisin sillä nopeudella, mikä sille on suunniteltu.

5. Käytä oikeata työkalua. Älä käytä pieniä konetta tai lisälaitteita tekemään suuritehoista työkalua vaativaa työtä. Älä käytä työkalua muuhun tarkoitukseen kuin siihen, mihin se on suunniteltu—esim. älä käytä sirkkelisahaa puun oksien ja runkojen sahaamiseen.

6. Käytä sopivia vaatteita. Irtonaiset vaatekappaleet ja korut voivat tarttua laitteen liikkuviin osiin. Ulkona työskennellessä suositellaan kumikäsineitä ja - jalkineita. Suojaa pitkät hiukset verkolla tai muulla suojapäähineellä.

7. Käytä suojalaseja. Lisäksi on syytä käyttää kasvotai pölysuojusta, mikäli työssä syntyy pölyä.

8. Liitä pölynpoistolaite.

Jos laitteessa on liitäntä pölynpoistimelle ja - kerääjälle, varmista että liitännät tulevat oikein ja niitä käytetään ohjeiden mukaan.

1. Älä väärinkäytä johtoa. Älä koskaan kanna työkalua johdosta tai nykäise sitä irti pistorasiasta johdosta pidellen. Älä pidä johtoa kuumassa, pidä se puhtaana öljystä ja poissa terävistä kulmista.

2. Kiinnitä työkapale. Käytä pihtejä tai ruuvipenkkiä pitämään työkappale paikoillaan. Se on turvallisempaa kuin pidellä sitä käsin paikoillaan. Näin molemmat kädet vapautuvat työkalun käyttämiseen.

3. Älä kurkottele. Seiso vakaasti tasapainossa koko työskentelyn ajan.

4. Pidä työkalut hyvässä kunnossa. Pidä ne koko ajan terävinä je puhtaina turvallisimman työtuloksen varmistamiseksi. Noudata kaikkia tarvikkeiden voitelusta ja vaihdosta annettuja ohjeïta. Tarkista

sähköjohdot ajoittain ja jos niissä ilmenee vikoja, anna valtuutetun huoltohenkilön korjata ne. Pidä kädensijat puhtaina ja kuivina, äläkä päästä niihin öljyä tai rasvaa.

1. Katkaise virta työkaluista, kun niitä ei käytetä, kun miitä huolletaan, kun vaihdetaan osia kuten teriä, poranteriä, leikkureita jne.

2. Poista säätöön tarvitut avaimet koneesta ennen sen käynnistämistä. Ota tavaksi tarkistaa aina ennen laitteen käynnistämistä, että kaikki avaimet ja muut säätöön tarvittavat työkalut on poistettu koneesta.

3. Varo käynnistämästä konetta vahingossa. Älä kanna pistokkeella kytkettävää konetta pitäen sormea kytkimellä. Varmista, että kytkin on OFF-asennossa, kun kytket pistokkeen pistorasiaan.

4. Jos konetta käytetään ulkona jatkojohdon kanssa, tulee jatkojohdon olla suojamaadoitettu ja tarkoitettu ulkokäyttöön.

5. Käytä sähkötyökaluja aina mitä suurinta varovaisuutta noudattaen,äläkä koskaan käytä niitä kun olet väsynyt, jolloin huomiokykysi ei ole parhaimmillaan.

6. Tarkista vaurioituneet osat. Jos esim. suojalaite tai jokin muu osa on vaurioitunut, se tulee tarkistaa huolellisesti ja varmistaa, että se toimii ja suoriutuu sille asetettujen vaatimuksien mukaan ennenkuin laitetta käytetään uudelleen. Tarkista liikkuvien osien liikeratojen toiminta ja osien tiukkuus ja asennus; varmista, etteivät mitkään koneen osat ole rikkoutuneet sekä tarkista kaikki muut mahdolliset viat, jotka saattavat heikentää koneen toimintaa. Valtuutetun huoltoliikkeen tulee korjata tai vaihtaa kaikki vioittuneet osat ennen laitteen käyttöä, ellei tässä ohjekirjasessa muualla toisin mainita. Anna valtuutetun huoltoliikkeen vaihtaa myös vialliset kytkimet. Älä käytä työkalua ellei virta kytkeydy päälle ja pois päältä kytkintä käyttämällä.

7. Varoitus

Muiden kuin tässä ohjekirjasessa mainittujen lisälaitteiden ja osien käyttö saattaa aiheuttaa vakavan onnettomuuden.

1. Työkalun korjaus on jätettävä ammattilaisen tehtäväksi.

Tämä sähkötyokalu on yhdenmukainen vastaavien työkalujen kanssa. Korjauksen saa suorittaa ainoastaan siihen työhön koulutettu henkilö, joka niinikään käyttää aitoja varaosia. Jos näin ei toimita, käyttäjä saattaa joutua suureen vaaraan.

HUOMIOI ENNEN VASARAPORAN KÄYTTÖÄ

1. Käytä korvatulppia työkalua käyttäessäsi.

2. Aläkoske poranterään porauksen aikana tai välittömästi sen päätyttyä. Poranterä kuumenee laitteen käytön aikana ja terään koskeiminen saattaa aiheuttaa vakavan palovamman.

3. Ennenkuin alat porata seiniin, kattoon tai lattioihin varmista, että porattavalla kohdalla ei ole sähkökaapeleita tai-johtoja.

4. Pidä aina sähkölaitteen rungon kädensijasta ja sivukädensijasta lujasti kiinni. Muuten syntyvävastavoima johtaa epätarkkaan ja jopa vaaralliseen käyttöön.

TEKNISET TIEDOT

Jännite (alueittain)* (110V, 230V)	~
Ottoteho 720W*
Kuormittamaton nopeus 0 – 1050 min	-1
Iskunopeus täydellä kuormituksella 0 – 4600 min	-1
Teho: Betoni 3,4 – 24 mmTeräs 13 mmPuu 32 mm
Paino (ilman johotoa ja sivukädensijaa) 2,8 kg
Pölynkerääjän kiinnitinSuurin poraussyvyys: 100 mm (säätömahdollisuus 0 – 100 mm)Terån paksuus: 3,4 – 24 mmPoran suurin pituus: 270 mm
Pölypussin tilavuus: 0,4 litraa

* Älä unohda tarkistaa tuotteen nimikilpeä, koska siinä saattaa olla eroja maasta riippuen.

VAKIOVARUSTEET

(1) Kotelo (valettua muovia) .... 1
(2) Sivukädensija 1
(3) Pölynkerääjän kiinnitin 1
(4) Pölypussi 1

[Osat (3) ja (4) yhdistetåån porattaessa betonia]
(5) Kansi 1
Vakiovarusteet saattavat muuttua ilman eri ilmoitusta.

LISÄVARUSTEET (myydään erikseen)

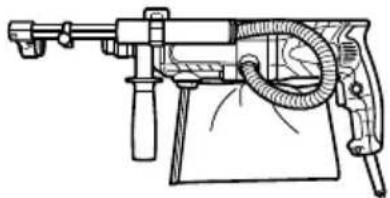

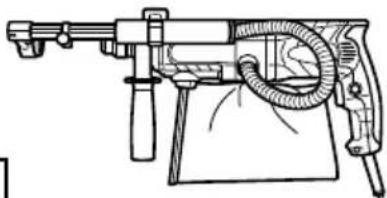

1. Reikien poraus (Poraus- + vasarointi)

○Poranterä (Ohut kara)

Poranterä (Ohut kara)

Ohuen karan sovitin (SDS-plus kara)

Poranterä (Ohut kara)
Ulkohalkaisija	Vapaa pituus	Kokonaispituus
3,4 mm	45 mm	90mm
3,5 mm

○Poranterä (kartiovarsi) ja kartiokaran sovituskanta

Poranteä (kartiovarsi)

Kartiokaran sovituskanta (SDS-plus kara)

Kartion käytto	Sopiva poranterä
Morsekaritio (No. 1)	Poranterä (kartiovarsi)	11,0 ~ 17,5 mm
Morsekaritio (No. 2)	Poranterä (kartiovarsi)	21,5 mm
A-kartio	Lisävarusteisiin kuuluu A-kartion ja B-kartion muotoinen kartiokaran sovituskanta, mutta ei siihen kuuluvaa poranterää.
B-kartio

○13 mm vasaporan kiinnitin ja Istukan avain

Porauksessa käytettäessä suoraa varsiterää pyörövasaralla tehtävään iskuporaukseen.

2. Ankkurin asentaminen (Poraus- + vasarointi)

○Ankkurin asentamislaite (Pyörövasaralle)

Ankkurin asentamislaite (SDS-plus kara) (sähkövasaraporalle)

Kokonaispituus: 160 260 mm

○Ankkurin asentamislaite (käsinvasarointia varten)

3. Murtaminen (Poraus- + vasarointi)

Kuulakärki (Vain pyöreä tyyppi) (SDS-plus kara)

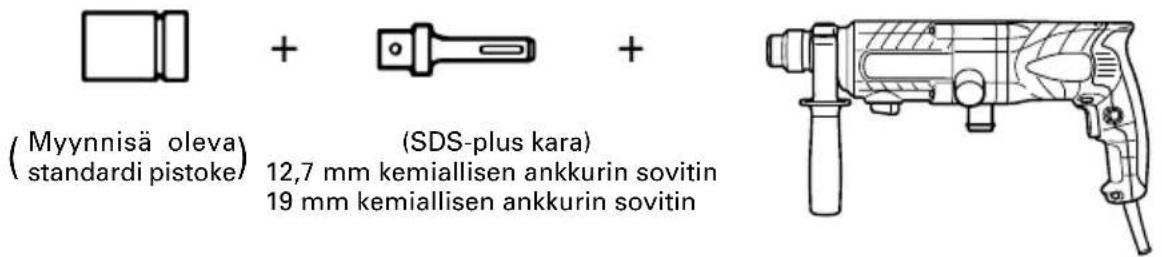

4. Pulttien asetus kemiallisella ankkurilla (Poraus- + vasarointi)

5. Reikien proaus ja puuruuvien ruuvaus (ainoastaan poraus)

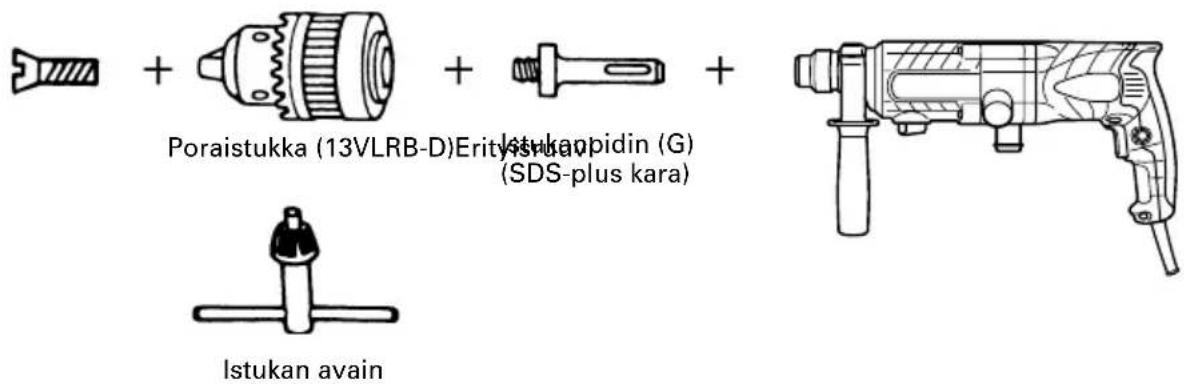

○Poraistukka, istukanpidin (G), erityisruuvi ja istukan avain.

6. Reikien poraus (ainoastaan poraus)

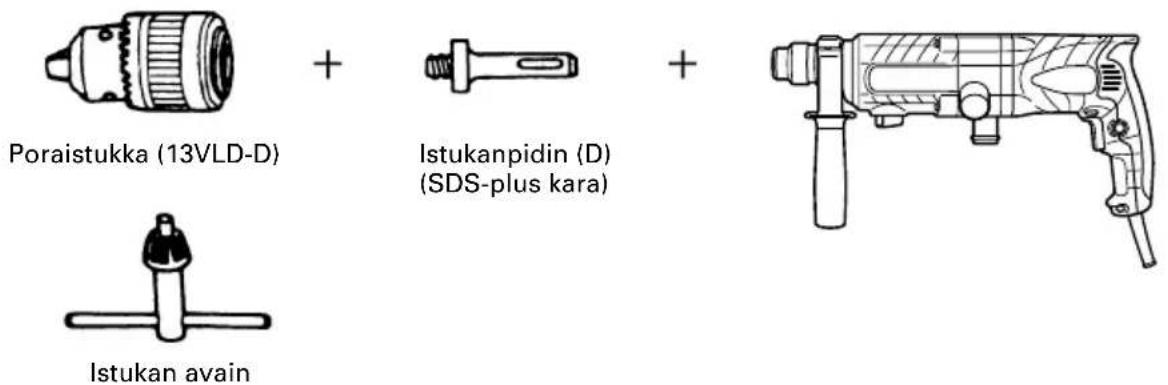

○ Teräkseen tai puuhun porattaessa: 13 mm poraistukka (istukan avain mukaanlukien) ja istukka.

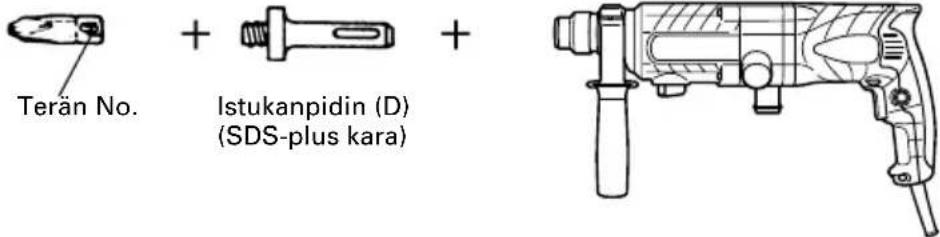

7. Ruuvaaminen (vain kierto)

Terän No. Ruuvin koko Kokonaispituus
No. 2 3 – 5 mm 25 mm
No. 3 6 – 8 mm 25 mm

8. Pölykuppi, Pölynkerääjä (B)

Pölykuppi

Pölynkerääjä (B)

9. Paperinen pölypussi

10. Vasaravoide A

500 g (purkissa)

70 g (vihreässä putkessa)

30 g (vihreässä putkessa)

Lisävarusteet saattavat muuttua ilman eri ilmoitusta.

KÄYTTÖMAHDOLLISUUDET

Poraus ja vasarointitoiminto

○ankkurireikien poraus

○reikien poraus betoniin

○reikien poraus tiiliin

Poraus

○Teräkseen tai puuhun poraus (lisälaitteilla)

○Kone-ja puuruuvien kiristys (lisälaitteilla)

ENNEN KÄYTTÖÄ OTETTAVA HUOMIOON

1. Virtalähde

Varmista, että käytettävä voimanlähde vastaa tuotteen tyyppikilvessä ilmoitettuja vaatimuksia.

2. Virrankatkaisin

Varmista, että kytkin on OFF-asennossa (poispäältä). Mikäli pistoke kytketään pistorasiaan koneen ollessa ON-asennossa, työkalu käynnistyy välittömästi ja aiheuttaa vaaratilanteen.

3. Jatkojohto

Kun työskennellään kaukana voimalähteestä, käytä riittävän paksua ja tehokasta jatkojohtoa. Jatkojohdon tulisi olla niin lyhyt kuin vain käytännössä on mahdollista.

4. Poranterän kiinnitys (Kuva. 1)

VAROITUS

Onnettomuuksien estämiseksi varmista että katkaiset virran ja irrotat pistokkeen pistorasiasta.

HUOMIO

Käyttäessäsi työkaluja, kuten kuulakärkiä, poranteriä jne., varmista, että käytät ainoastaan valmistajan alkuperäisiä osia.

(1) Puhdista poranterän kara.

(2) Aseta poranterä kiertoliikkeellä työkalun pitimeen kunnes se kiinnittyy itsestään (Kuva. 1).

(3) Tarkista kiinnitys vetämällä poranterästä.

(4) Poranterä irrotetaan vetämällä kahva nuolen suuntaan ja ottamalla terä ulos (Kuva. 2).

5. Asennettaessa pölykuppi tai pölynkerääjä (B) (Lisävarusteet) (Kuva. 3, Kuva. 4)

Kun vasaporaa käytetään pystysuorissa poraustöissä pölynkerääjän adaptorin ollessa irrotettu, asenna pölykuppi tai pölynkerääjä (B) pölyn ja roskien keäämistä varten.

○Pölykupin asennus

Käytä pölykuppia kiinnittämällä se poran terään kuvassa 3 näytetyllä tavalla.

Kun käytetään suuren halkaisijan omaavaa terää, suurenna pölykupin keskiaukkoa tällä vasaporalla.

○Pölynkerääjän (B) asennus

Kun käytät pölynkerääjää (B), asenna pölynkerääjä (B) terän päästä sovittamalla se kahvan rakoon (Kuva. 4).

VAROITUS

○Pölykuppi ja pölynkerääjä (B) on tarkoitettu käytettäviksi vain sementin porauksessa. Älä käytä niitä porattaessa puuta tai metallia.

○Työnnä pölynkerääjä (B) kokonaan päälaitteen kiinnitinosaan.

○Kun vasapora kytketään pölykerääjän (B) ollessa irti sementin pinnasta, pölynkerääjä (B) pyörii yhdessä poran terän kanssa. Kytke virta painettuasi pölykuppia sementin pintaan. (Kun käytetään pölykuppia kiinnitettäessä yli 190 mm pituinen poran terä, pölynkerääjä (B) ei pääse koskettamaan sementin pintaa je se pyörii. Käytä siis pölynkerääjää (B) kiinnittämällä se kokonaispitundeltaa 166 mm, 160 mm ja 110 mm pituisiin poranteriin.)

○Tyhjennä pölynkerääjä (B) aina 2-3 reiän porauksen jälkeen.

○Aseta poran terä takaisin paikalleen pölynkerääjän (B) irrottamisen jälkeen.

6. Ruuvansterän valinta

Jotta ruuvin kannat tai terät eivät vahingoittuisi, valitse ruuvin kannan halkaisijaan sopiva terä.

7. Tarkista terän pyörimissuunta (Kuva. 5)

Terä pyörii myötäpäivään (takaapäin katsoen) painamalla painikkeen oikeaa (R) puolta. Painikkeen vasenta (L) puolta painettaessa terä pyörii vastapäivään.

KÄYTTÖ

HUOMIO

Onnettomuuksien välttämiseksi täytyy virta katkaista ja johto ottaa irti pistorasiasta poranteriä ja muita osia asennettaessa tai vaihdettaessa. Virta tulee katkaista myös tauon ajaksi ja työn loputtua.

1. Katkaisimen käyttö

Pyörintänopeutta voidaan säätää liipaisimen painalluksella. Kevyellä painalluksella pyörintä on hidasta ja kasvaa liipaisimen painalluksen voimakkuuden myötä. Jatkuvan pyörinnän aikaansaamiseksi paina liipaisinta ja lukitsinta. Pysäyttääksesi poran paina liipaisinta uudelleen, mikä irroittaa lukitsimen ja liipaisin palautuu alkuperäiseen asentoonsa.

2. Poraus ja vasarointi

Pyörövasara voidaan asettaa poraus- ja vasarointoiminnolle painamalla painiketta ja kääntämällä valitsinvipu T: -merkin kohdalle (Kuva. 6).

(1) Asenna poranterä.

(2) Paina poranterä porattavaa materiaalia vasten ja paina käynnistyskytkintä (Kuva. 7).
(3) Poraa ei tarvitse painaa voimakkaasti. Riittää, kun painetaan sen verran, että porausjätteet irtoavat vapaasti.

HUOM

Jos poranterä osuu rakenteissa oleviin rautatankoihin porauksen aikana, poranterä pysähtyy automaattisesti ja se voi aiheuttaa vasaraporan rungon vääntymisen. Varmista, että pidät tukevasti kiinni sivukädensijasta työn aikana (Kuva. 7).

3. Pölynkerääjän ja pölypussin käyttö

Porakoneen käyttö pölynkerääjän ja pölypussin kanssa luo hygieeniset olosuhteet, koska ne poistavat ilmassa leijuvan pölyn Kiinnitys selviää kuvasta 8. Poraa voidaan käyttää tavallisen vasaraporan tapaan ilman pölynkerääjää ja pölypussia.

(1) Pölynkerääjän ja pölypussin kiinnitys.

a) Pölynkerääjän kiinnittäminen.

Aukaise käsiruuvi sivukädensijasta ja laita pölynkerääjän kiinnitystuki kiinnittimeen.

Kiinnitin voidaan asettaa joko asentoon A tai B (Kuva. 9). Aseta ja paina pölyputki porakoneen kiinnittimeen, niin että sisempi putki tulee tasoihin etupuolelta (syvyys 15 mm) ja varmista osien tiukka kiinnitys (Kuva. 10).

b) Pölypussin kiinnitys.

Kiinnitä pölypussi huolellisesti pölyputkeen ja varmista liitoksen pitävyys (Kuva. 11).

VAROITUS

○Pölynkerääjää ja pölypussia käytetään vain sementtiä porattaessa. Älä käytä niitä, kun poraat puuta tai metallia.

(2) Pölynkerääjän kiinnittimen säätäminen.

a) Aseta pölynkerääjä haluttuun asentoon.

Kun poranterä on tiukasti paikoillaan, löysää siipimutteria hiukan ja aseta pölynkerääjän pää haluamallesi puolelle (Kuva. 12).

b) Poraussyvyyden asettaminen.

Siirrä rajoitin haluttuun kohtaan. Metta on poraussyvyys (Kuva. 12).

○Pölynkerääjää käyttäessä suurin poraussyvyys on 100 mm.

○Pölynkerääjän ollessa on mahdollista kayttää HITACHI-poranteriä, joiden suurin pituus on 216 mm. Poraussyvyyden ollessa 45 mm pölynkerääjän kanssa poranterän pituus on 116 mm.

(3) Poraaminen

Kun poraat reikiä, varmistu että pölynkerääjän pää osuu hyvin betoniin. Pölynkerääjän teho laskee, jos se ei ole kiinni betonissa (Kuva. 13).

(4) Pölyn poistaminen

Täysi pölypussi heikentää pölynkerääjän tehoa. Tyhjennä pölypussi säännöllisesti.

Irroita pölypussi vetämällä tangosta ja tyhjennä pussi (Kuva. 14).

4. Kun pölynkerääjä ei ole käytössä

Kun pölynkerääjä ja pölypussi on irroitettu, aseta kansi pölyputken päähän, niin laite toimii tavallisen vasaraporan tapaan (Kuva 15). Kannen kiinnittäminen pölyputken päähän ehkäisee ilmavirran puhalluksen kasvoille.

5. Poraus

Polynkerääjä irroitettuna laitetta ei saa käyttää, ennen kuin pölyputken päähän on kiinnitetty kansi.

Tämä vasarapora voidaan säätää vain pyörinnälle

painamalla painopainiketta ja kääntämällä muuttovipu merkille (Kuva 16).

Toimi seuraavien ohjeiden mukaan halutessasi porata puuta tai metallia käytä lisävarusteina saatavia poraistukkaa ja istukanpidintä (lisävarusteet).

Poraistukan ja istukanpitimen asennus: (Kuva 17)

(1) Kiinnitä poraistukka istukanpitimeen.

(2) SDS-plus kara on sama kuin poranterä. Katso asennusohjeet kohdasta "Poranterän asennus".

HUOM

○Liiallinen voimankäyttö ei helpota työtä vaan kulutta poranterää ja lyhentää laitteen käyttloikää.

○poranterä saatta joskus katketa kun terää vedetään ulos valmiiksi poratusta reiästä. Älä vedä poranterää ulos voimallisesti vaan käytä kevyttä työntöliikettä.

○Älä poraa ohjausreikiä tai betonia, jos laite on asetettu PORAUS-asentoon.

○Älä käytä poraa poraukseen ja iskuun, jos poraistukka ja istukanpidin ovat kiinnitettyinä poraan. Tällainen käyttö lyhentää poran käyttöikää huomattavasti.

6. Koneruvien ruuvaaminen (Kuva. 18)

Aseta ensin terä istukan (D) kiinnittimen päässä olevaan liittimeen.

Asenna seuraavaksi istukan (D) kinnitin kohdassa 4 (1), (2), (3) kuvatuilla toimenpiteillä, aseta terän kärki ruuvin päässä olevaan loveen, ota kiinni päälaitteesta ja kiristä ruuvi.

VAROITUS

○Älä pitkitä työntöä ruuvia vasten, sillä se saattaa vahingoittua liiasta voimankäytöstä.

○Käytä vasaraperforaattia kohtisuorassa ruuvin päähän nähden ruuvattaessa, muutoin ruuvin päätai terä vahingoittuu tai ruuvausvoima ei välity täysin ruuviin.

○Älä yritä käyttää vasaraperforaattia kierrolla ja lyönnillä, kun istukan kiinnitin ja terä on kiinnitetty.

7. Puuruuvien ruuvaus (Kuva 18)

(1) Sopivan ruuvin vääntöterän valinta Käytä ristipääruuveja, mikäli mahdollista, koska terä helposti lipsahtaa uraruuvin kannasta.

(2) Puuruvien vääntö

○Ennen kuin alat vääntää puuruuveja, tee ensin ruuveille sopivat relät puualusttan. Aseta terä kannan uriin ja kierrä kevyesti ruuvi reikään.

○Kun vasaraperforaattia on kierrätetty hitaalla nopeudella hetken aikaa niin, että puuruuvi on osittain ruuvautunut puuhun, ota lujemmin kiinni laukaisimesta, jotta saat parhaan mahdollisen ruuvausvoiman.

VAROITUS

Ole huolellinen kun teet sopivaa reikää ruuville ottaen huomioon puukappaleen kovuuden. Jos reikä on liian pieni tai matala vaatien turhan paljon vääntöä, puurrvin kierre saattaa vahingoittua.

8. Poranterän (kartiokaran) ja kartiokaran sovituskennan käyttö

(1) Asenna karitokaran sovituskanta vasaraporaan (Kuva. 19).

(2) Asenna poranterä (kartiokara) kartiokaran sovituskantaan (Kuva. 19).

(3) Kytke laitteeseen virta ja poraa reikä.

(4) Jos haluat irroittaa poranterän (kartiokaran), työnnä sokka kartiokaran sovituskannan loveen, aseta poran alle kannattimet ja kopauta sokkaa vasaralla (Kuva. 20).

VOITELU

Vasarapora tulisi voidella matalaviskoosisella rasvalla, jolloin sitä voi käyttää pitkään ilman rasvauksen uusimista. Ota yhteyttä lähimpään huoltohenkilöön, jos rasvaa valuu irronneen ruuvin reiästä.

Älä koskaan käytä vasaraporaa, jos sitä ei ole rasvattu huolellisesti. Tällöin tapahtuva käyttö lyhentää poran käyttöikää.

HUOM

Porassa tulee käyttää vain suositeltua rasvaa. Mikäli käytetään muuta rasvaa, laitteen suorituskkyky saattaa laskea. Ota yhteys huoltohenkilökuntaamme, kun haluat vaihtaa poraasi uuden rasvan.

HUOLTO JA TARKISTUS

1. Poranterän tarkistus

Koska tylsän poranterän käyttö alenttaa poran tehokkuutta ja saattaa aiheuttaa moottorihäiriöitä, teroita tai vaihda poranterä heti, kun se on kulunut.

2. Kiinitysruuvien tarkistus

Tarkist säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovattiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

3. Moottorin huolto

Moottorin käämi on sähkötyökalun "sydän". Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

4. Hiiliharjojen tarkastaminen

Jotta työkalun käyttö olisi aina turvallista ja sähköiskuilta suojaamiseksi tämän laitteen hiiliharjojen tarkastuksen ja vaihdon saa suorittaa AINOASTAAN valtuutettu Hitachi-huoltokeskus.

5. Huolto-osalista

A: Kohtanr.
B: Koodinr.
C: Käytetty nr.
D: Huomautuksia

HUOMAUTUS

Hitachi-sähkötyökalujen korjaukset, muutokset ja tarkastukset on teetettävä valtuutetussa Hitachi-huoltokeskuksessa.

Osalista on hyödyllinen, kun se annetaan yhdessä työkalun kanssa valtuutettuun Hitachi-huoltokeskukseen korjausta tai huoltoa pyydettäessä. Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

MUUTOKSET

Hitachi-sähkötyökaluja parannetaan ja muutetaan jatkuvasti niin, että niihin saadaan sisällytettyä uusin teknologia. Tästä johtuen jotkut osat (esim. koodinumerot ja/tai ulkonäkö) saattavat muuttuailman ennakkoilmoitusta.

HUOM

HITACHIn jakuvasta tutkimus- ja kehitysohjelmasta johtuen edellä esitettyihin voi tulla muutoksia ilman ennakkoimoitusta.

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määriteltiin EN60745-normin mukaan.

Tyypillinen A-painotteinen äänipainearvo: 90 dB (A).

Tyypillinen A-painotteinen ääniteho: 103 dB (A).

Käytä kuulonsuojaimia.

Tyypillinen painollisen juuren keskineliön kiihdytysarvo: 8,6 m/s ^2 .

GENERAL OPERATIONAL PRECAUTIONS

WARNING!
